Produkttyp	Einbau-Backofen
Marke	Whirlpool
Modell	AKZ 659 WH
Farbe	Weiß
Höhe	595 mm
Breite	595 mm
Tiefe	545 mm
Gewicht (ca.)	32 kg
Netzspannung	230 V / 50 Hz
Anschlussleistung	2,5 kW (ca.)
Backofenvolumen	65 Liter (ca.)
Heizarten	Ober- und Unterhitze, Umluft, Grill, Pyrolyse-Selbstreinigung
Selbstreinigung	Pyrolyse (zwei Stufen: PYRO EXPRESS und PYROLISE)
Zubehör	Fettpfanne, Backblech, Rost, Drehspieß, Grillpfannensatz (Rost + Tropfschale), Wflex Silikon-Backform
Tür	Aushängbar, zerlegbar (3-fach-Verglasung)
Beleuchtung	25 W / 230 V, E-14, T500°C
Energieeffizienzklasse	A (ca.)
Kindersicherung	Türverriegelung bei Pyrolyse
Reinigung	Vorderseite feucht abwischen; Zubehör Spülmittellauge; Pyrolyse für Innenraum
Kundendienst	Hersteller-autorisierte Service-Stellen, Ersatzteile über Kundendienst
Konformität	CE, Niederspannungsrichtlinie 2006/95/EG, EMV 89/336/EWG

Häufig gestellte Fragen - AKZ 659 WH WHIRLPOOL

Wie schließe ich den Backofen an die Stromversorgung an?

Der Anschluss muss von einem Fachmann gemäß Herstelleranweisungen und lokalen Bestimmungen erfolgen. Stellen Sie sicher, dass die Netzspannung mit der Angabe auf dem Typenschild (230 V) übereinstimmt. Verwenden Sie einen allpoligen Trennschalter mit mindestens 3 mm Kontaktöffnung. Keine Mehrfachsteckdosen oder Verlängerungskabel verwenden.

Was muss ich bei der Installation beachten?

Halten Sie das Gerät während der Installation von der Stromversorgung getrennt. Achten Sie auf einen ausreichenden Lüftungsschlitz (mind. 5 mm) zwischen Backofen und Arbeitsplatte. Die Einbaumaße entnehmen Sie der Abbildung 1-4 in der Anleitung. Stellen Sie sicher, dass die Möbel hitzebeständig sind (90 °C min.).

Wie reinige ich den Backofen am besten?

Reinigen Sie die Vorderseite mit einem feuchten Tuch und mildem Spülmittel. Verwenden Sie keine Scheuermittel oder kratzende Schwämme. Für den Innenraum nutzen Sie die Pyrolyse-Selbstreinigung (PYRO EXPRESS oder PYROLISE). Zubehör in Spüllauge einweichen und mit Bürste reinigen.

Wie funktioniert die Pyrolyse-Selbstreinigung?

Die Pyrolyse erhitzt den Backofen auf ca. 500 °C und verbrennt Speiserückstände zu Asche. Nach dem Abkühlen wischen Sie die Rückstände einfach mit einem feuchten Schwamm aus. Es gibt zwei Modi: PYRO EXPRESS (Energiesparzyklus, ca. 25% weniger Energie) und PYROLISE (für starke Verschmutzungen). Während der Pyrolyse lässt sich die Tür nicht öffnen.

Wie baue ich die Backofentür aus?

Tragen Sie Schutzhandschuhe. Öffnen Sie die Tür vollständig, heben Sie die Sperrhaken an den Scharnieren bis zum Anschlag an, schließen Sie die Tür ein Stück und ziehen Sie sie nach oben heraus. Zum Zerlegen legen Sie die Tür flach, lösen Sie die Schrauben der Glashalterungen und entnehmen Sie die Glasscheiben. Achten Sie auf die Position der SAFEGLASS-Beschriftung.

Was tun, wenn der Backofen nicht heizt?

Prüfen Sie, ob der Backofen am Stromnetz angeschlossen ist und ob die Sicherung intakt ist. Schalten Sie das Gerät aus und wieder ein. Falls die Elektronikuhr ein 'F' mit Zahl anzeigt, notieren Sie die Zahl und rufen Sie den Kundendienst an.

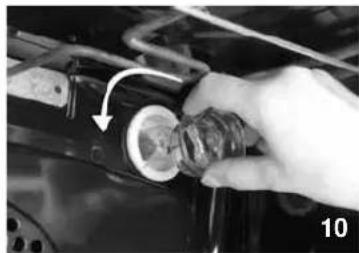

Wie wechsle ich die Backofenlampe aus?

Trennen Sie den Backofen vom Netz. Schrauben Sie die Lampenabdeckung gegen den Uhrzeigersinn ab. Ersetzen Sie die Glühlampe durch eine neue mit 25 W / 230 V, Typ E-14, T500 °C. Schrauben Sie die Abdeckung wieder fest und schließen Sie den Backofen an. Benutzen Sie den Ofen erst, wenn die Abdeckung wieder montiert ist.

Kann ich Alufolie auf den Backofenboden legen?

Nein, bedecken Sie den Backofenboden nicht mit Alufolie oder anderen Gegenständen. Dies kann die Hitzeverteilung stören und die Emaille-Beschichtung beschädigen. Verwenden Sie stattdessen die mitgelieferten Backbleche und Fettpfannen.

Was bedeuten die Fehlercodes auf dem Display?

Wenn die Elektronikuhr 'F' gefolgt von einer Zahl anzeigt (z.B. 'F HH'), handelt es sich um einen Fehlercode. Notieren Sie die Zahl und wenden Sie sich an den autorisierten Kundendienst. Eine Fehlerbehebung durch den Benutzer ist nicht vorgesehen.

Wie kann ich Energie sparen beim Backen?

Heizen Sie den Backofen nur vor, wenn es im Rezept angegeben ist. Verwenden Sie dunkle, emaillierte oder schwarz lackierte Backformen, da sie Wärme besser aufnehmen. Nutzen Sie die Umluft-Funktion, um die Temperatur um ca. 20 °C zu reduzieren. Schalten Sie den Ofen einige Minuten vor Ende der Garzeit aus, um die Restwärme zu nutzen.

BEDIENUNGSANLEITUNG AKZ 659 WH WHIRLPOOL

WICHTIGE HINWEISE....8

VOR DER BENUTZUNG DES BACKOFENS.9

BACKOFENZUBEHÖR 10

PFLEGE UND REINIGUNG......11

STÖRUNG - WAS TUN ....15

KUNDENDIENST....15

Um den Backofen optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung aufmerksam durch und bewahren sie zur späteren Verwendung gut auf.

INSTALLATION

Empfehlungen

WICHTIG: Halten Sie den Einbauherd so lange von der Stromversorgung getrennt, bis der Einbau oder die Wartungsarbeiten durchgeführt worden sind.

• Die Installation muss von einer Fachkraft gemäß den Herstelleranweisungen und gültigen örtlichen Bestimmungen ausgeführt werden.
• Prüfen Sie nach dem Auspacken, ob der Backofen etwaige Transportschäden aufweist und die Backofentür richtig schließt. Im Zweifelsfalle wenden Sie sich bitte an Ihren Händler oder rufen Ihre nächste Kundendienststelle an.
• Lassen Sie den Einbauherd nach dem Öffnen der Verpackung auf der Polystyrolunterlage stehen, um Beschädigungen zu verhindern.
• Bei der Installation des Einbauherdes ist es empfehlenswert, Schutzhandschuhe zu tragen.

• Die seitlichen Griffe profit (B) am Backofen dienen zur leichteren Installation (Abb. 7. Vorbereitung des Einbaus

• Alle Küchenmöbel direkt in der Nähe des Backofens müssen hitzebeständig sein (90 °C min.).
• Schneiden Sie den Unterbauschrank vor Einschub des Backofens auf das Einbaumaß zurecht. Entfernen Sie sorgfältig Sägespäne oder Schnittreste, da diese Funktionsstörungen des Backofens verursachen können.

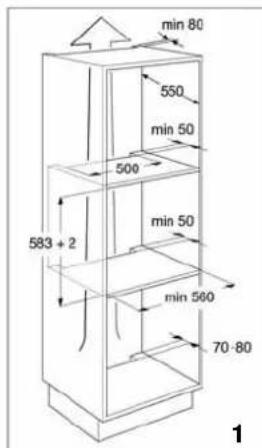

  • Die Einbaumaße sind in den Abbildungen 1, 2 und 3 aufgeführt. Die Abmessungen des Backofens finden Sie in Abbildung 4.
• Um eine korrekte Belüftung zu gewährleisten, beachten Sie den Lüftungsausschnitt in der Bodenplatte hinten (entsprechend der Einbau-Maßsizze). Der Ofenboden darf nach der Installation nicht mehr zugänglich sein.
• Achten Sie beim Einbau des Herdes darauf, dass die Wände des Herdes die angrenzenden Möbel nicht berühren.

min 80 550 min 50 500 583 + 2 min 50 min 560 70 - 80 1

min 550 583 + 2 min 50 500 min 560 70-80 2

min 560 min 550 600 3

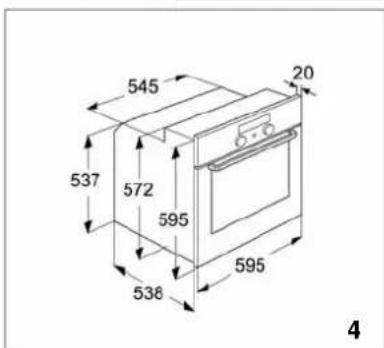

545 20 537 572 595 538 595 4

• Bei unter der Arbeitsfläche eingebauten Backöfen ist eine Öffnung von mindestens 5 mm zwischen der Oberkante des Backofens und Unterkante der Arbeitsfläche erforderlich (Abb. 5). Dieser Schlitz darf zum einwandfreien Gerätebetrieb niemals geschlossen werden.
• Nicht an der Wand befestigte Unterbauschränke müssen mit handelsüblichen Befestigungswinkeln (A) gesichert werden (Abb. 6).

Elektrischer Anschluss

Die Erdung des Geräts ist gesetzlich vorgeschrieben.

• Der elektrische Anschluss muss von einem Fachmann gemäß den Herstelleranweisungen und gültigen örtlichen Bestimmungen ausgeführt werden.
• Der Installateur ist für den korrekten elektrischen Anschluss und die Einhaltung der Sicherheitsvorschriften verantwortlich.
• Die Länge des Stromkabels muss den elektrischen Anschluss des im Unterbauschranks eingeschobenen Backofens problemlos ermöglichen.
• Um die einschlägigen Sicherheitsvorschriften zu erfüllen, muss installationsseitig ein allpoliger Trennschalter mit einer Kontaktöffnung von mindestens 3 mm vorgesehen werden.
• Keine Vielfachsteckdosen oder Verlängerungskabel verwenden.
• Nach der Installation dürfen stromführende Teile nicht mehr zugänglich sein.

Anschluss des Backofens an die Stromversorgung

• Stellen Sie sicher, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Das Typenschild befindet sich an der Vorderkante des Backofens (bei offener Tür sichtbar).

• Falls der Backofen nicht über ein Netzkabel verfügt, auf folgende Weise vorgehen:

• Entfernen Sie die zwei Befestigungsschrauben vom Klemmenleistendeckel, der sich unten an der Rückwand des Geräts befindet.

• Nehmen Sie den Klemmenleistendeckel ab und führen Sie das Versorgungskabel durch die Öffnung am Geräteboden (siehe Tabelle).

Versorgungskabel-Tabelle
Anzahl der Leiter Kabeltyp
1N+ ~	H05 RR-F 3 X 1,5 mm ^2

1. Schließen Sie das Kabel an die Klemmenleiste an, ziehen Sie die Schrauben fest und befestigen Sie das Kabel am Kabelhalter.
2. Setzen Sie den Deckel wieder auf - die Laschen müssen in die Aussparungen gleiten - und befestigen Sie ihn mit den zwei Schrauben.

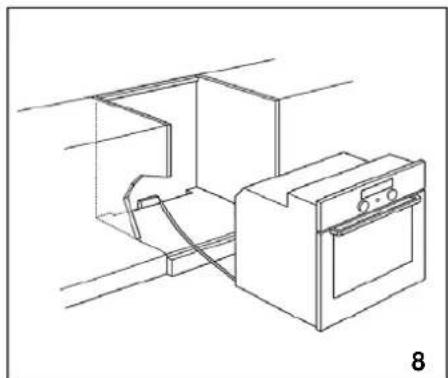

Befestigung des Einbauherdes

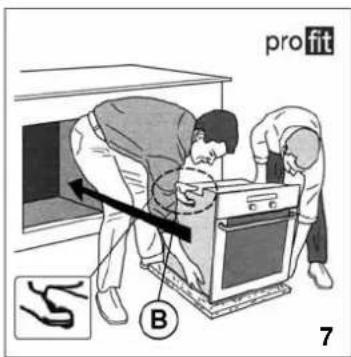

• Heben Sie den Backofen an den seitlichen Griffen (B) around schieben Sie ihn in den Unterbauschrank, ohne dabei das Anschlusskabel einzuklemmen (Abb. 8.)

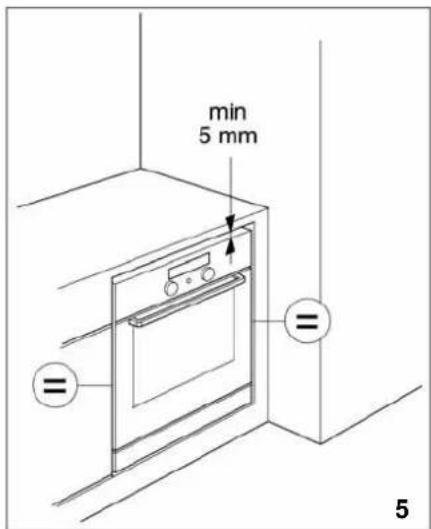

• Richten Sie den Backofen im Herdunterbauschrank mittig aus, bevor Sie ihn befestigen.
  • Die vormontierten Einschublaschen verinfachen die Befestigung des Backofens am Unterbauschrank anhand der mitgelieferten Schrauben (siehe Abb. 9).

pro fit B 7

Entsorgung von Verpackungsmaterialien

• Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol
• Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es so, wie es die verantwortlichen Stellen vorschlagen.

Entsorgung gebrauchter Geräte

Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE).

WICHTIGE HINWEISE

Warnung:

• Das Gerät darf nicht von kleinen Kindern oder Behinderten ohne Aufsicht bedient werden.
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische oder geistige Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewußte Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen können.
  • Die erreichbaren Teile des Backofens können während des Betriebs sehr heiß werden; halten Sie daher Kinder vom Gerät fern.
• Verwenden Sie zum Reinigen der SCHEIBEN keine Scheuermittel und keine kratzende Materialien, damit das Glas nicht zerkratzt wird.
• Während der Benutzung wird das Gerät sehr heiß. Achten Sie darauf, dass Sie die Heizelemente im Ofeninneren nicht berühren.

Sie leisten einen positiven Beitrag zum Umwelt- und Gesundheitsschutz, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen.

Das Symbol am Gerät oder auf der Produkt-dokumentation weist daraufhin, dass dieses Gerät nicht als unsortierter Siedlungsabfall beseitigt werden darf, sondern bei einer entsprechenden Rücknahmestelle für das Recycling von Elektro- und Elektronik-Altgeräten abzugeben ist. Beachten Sie bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.

• Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Energieeinsparung

• Heizen Sie den Backofen nur dann vor, wenn es ausdrücklich in der Produktbeschreibung oder dem Rezept steht.
• Verwenden Sie dunkle, schwarz lackierte oder emaillierte Backformen, da sie die Hitze besonders gut aufnehmen.

- Dieser Backofen ist ausschließlich als Kochgerät von Nahrungsmitteln für private Haushalte konzipiert. Jede andere Verwendung ist nicht erlaubt. Der Hersteller übernimmt keine Verantwortung für Schäden aufgrund von unsachgemäßer oder falscher Verwendung.

- Eventuelle Reparaturen oder Eingriffe dürfen ausschließlich durch Fachpersonal vorgenommen werden.

- Vermeiden Sie es, den Backofen Witterungseinflüssen auszusetzen.

- Stellen Sie keine schweren Gewichte auf der Tür ab, um Beschädigungen am Innenraum und an den Scharnieren des Gerätes zu vermeiden. Halten Sie sich nicht an der Tür fest.

- Hängen Sie keine schweren Gegenstände an den Griff der Backofentür.

- Decken Sie den Backofenboden nicht mit Aluminiumfolie oder anderen Gegenständen ab.

• Die Backofentür muss richtig schließen. Halten Sie die Dichtungen der Backofentür sauber.

- Gießen Sie Wasser nie direkt in den warmen Backofeninnenraum. Dadurch kann die Emailbeschichtung beschädigt werden.

- Fruchtsaft, der vom Backblech tropft, hinterlässt bleibende Flecken. Wir empfehlen, den Backofen vor seiner Benutzung zu reinigen.

• Ziehen Sie Töpfe und Pfannen nicht über den Boden des Backofeninnenraumes, um Kratzer zu vermeiden.

• Nach dem Backen verbleibendes Kondenswasser könnte den Backofen und die angrenzenden Möbel auf Dauer beschädigen. Wir empfehlen:

• die Temperatur niedriger einzustellen;

• die Speise abzudecken;
• die Speise aus dem Backofen zu nehmen;

• feuchte Stellen nach Abkühlung des Backofens abzutrocknen.

• Die Vorderseite und der Griff der Backofentür heizen sich bei langen Backzeiten mit hohen Temperaturen auf.

• Berühren Sie den Backofen nicht mit feuchten Händen und benutzen Sie ihn nicht, wenn Sie barfüßig sind.
• Ziehen Sie nicht am Gerät oder am Netzkabel, um es von der Stromversorgung zu trennen.

• Halten Sie Kinder von den folgenden möglichen Gefahrenquellen fern:

• Backofen und Bedienleiste, vor allem während des Betriebes sowie direkt danach, um Verletzungen zu vermeiden;

• Verpackungsmaterial (Beutel, Polystyrol, Metallteile usw.);

• Backöfen, die entsorgt werden sollen.

• Stellen Sie sicher, dass die Kabel anderer in der Nähe des Backofens verwendeter Geräte keine heißen Teile berühren und nicht in der Backofentür eingeklemmt werden.

• Einige Backofenmodelle sind mit einer Gerätekühlung ausgestattet, um eine extreme Aufheizung der Backofenvorderseite und des Innenraums zu verhindern.

VOR DER BENUTZUNG DES BACKOFENS

- Nehmen Sie die Zubehörteile aus dem Backofen und heizen Sie den Backofen auf 200 °C auf; lassen Sie ihn ca. eine Stunde eingeschaltet, um den Geruch von Isoliermaterial und Schutzfetten zu beseitigen. Bitte lassen Sie während dieser Zeit das Fenster geöffnet oder sorgen Sie für eine andere Form der Be- und Entlüftung.

Warnung: Dampf und Rauch werden durch eine Öffnung zwischen dem Bedienfeld und der Backofentür nach außen geblasen. Diese Öffnung darf nicht blockiert werden.

• Stellen Sie kein brennbares Material in den Backofen oder in unmittelbare Nähe: weil Brandgefahr besteht, falls der Backofen versehentlich eingeschaltet wird.
• Verwenden Sie Backofenhandschuhe, um heiße Gerichte, Pfannen und Roste zu entnehmen.
• Wenn Sie für die Zubereitung von Speisen alkoholische Getränke (z. B. Rum, Cognac, Wein usw.) verwenden, bedenken Sie bitte, dass Alkohol bei hohen Temperaturen verdampft. Die Dämpfe können sich entzünden, wenn sie in Kontakt mit dem elektrischen Heizelement kommen.
• Erhitzen Sie keine geschlossenen Gefäße im Backofen. Der Druck, der in solchen Gefäßen entsteht, kann zu ihrer Explosion und dadurch zu Beschädigungen am Backofen führen.
• Verwenden Sie auch keine Behälter aus synthetischen Materialien zur Zubereitung von Speisen im Backofen (ausgenommen solche, die speziell dafür geeignet sind; siehe Herstellerangaben). Sie können bei hohen Temperaturen schmelzen.
• Beaufsichtigen Sie stets den Garvorgang, wenn Sie Speisen mit viel Fett oder Öl zubereiten. Öl und Fett können sich überhitzen und entzünden!
• Vermeiden Sie es, voll beladene Zubehörteile aus dem Backofen zu ziehen. Seien Sie hierbei zumindest äußerst vorsichtig.

- Entfernen Sie vor der Inbetriebnahme:

• die Schutzfolien von der Vorderseite und der Backofentür, ausgenommen das Typenschild;
• Kartonteile und Schutzfolien von der Bedienblende und allen anderen Backofenteilen;
• eventuelle Haftetiketten von den Zubehörteilen (z. B. unter der Fettpfanne).

BACKOFENZUBEHÖR

Der Backofen kann je nach Modell mit nachstehendem Zubehör ausgerüstet sein. Mit welchem Zubehör Ihr Backofen ausgerüstet ist, können Sie der beiliegenden Gerätebeschreibung entnehmen (unter Punkt Zubehör). Fettpfanne (1)

Die Fettpfanne wird für die Zubereitung von z. B. Fleisch und Fisch mit oder ohne Gemüse verwendet und dient zum Auffangen von Fett oder Speisestücken unter dem Rost. Geben Sie etwas Wasser in die Fettpfanne, um Rauchbildung und Fettspritzer zu vermeiden.

Backblech (2)

Zum Backen von Plätzchen, Kuchen, Pizza usw.

Rost (3)

Zum Garen oder Grillen von Speisen oder zum Abstellen von Töpfen, Kuchenformen und anderem Kochgeschirr. Der Einschub ist auf jeder freien Ebene möglich. Der Rost kann mit der Krümmung nach oben oder unten eingeschoben werden.

Drehspieß (4)

Verwenden Sie den Drehspieß, wie im betreffenden Kapitel der beiliegenden Produktbeschreibung angegeben.

Grillpfannensatz (5)

Das Set besteht aus einem Rost (5a) und einer emallierten Tropfschale (5b). Wenn zu Ihrem Pfannenset kein Griff (5c) gehört, können Sie diesen beim Kundenservice erwerben. Dieser Satz muss zum Grillen auf den Rost (3) gesetzt werden.

Wflex Backform (6)

Mit der Wflex Silikon-Backform können Sie zur Zubereitung von Kuchen sowie anderer gebackener Gerichte auf die herkömmlichen Formen aus Metall verzichten. Sie ist das ideale Zubehör sowohl zum Tiefkühlen als auch zum Backen (Tiefkühlschrank, Elektrobackofen, Gasbackofen und Mikrowellengeräte).

Im unteren Backofeneinschub auch für die Funktion Grill geeignet.

PFLEGE UND REINIGUNG

Wichtig: Verwenden Sie keine Wasserdruck- oder Wasserdampfreinigungsgeräte.

Reinigung der Backofenvorderseite

• Reinigen Sie die Vorderseite mit einem feuchten Tuch. Wenn die Vorderseite sehr stark verschmutzt ist, reinigen Sie sie mit Wasser und ein paar Tropfen Geschirrspülmittel. Wischen Sie die Vorderseite anschließend mit einem trockenen Tuch ab.
• Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel, um ein Abstumpfen der Oberfläche zu verhindern. Falls ein solches Mittel doch in Kontakt mit dem Backofen kommt, reinigen Sie den Backofen sofort mit einem feuchten Tuch.
• Kleinere Farbunterschiede an der Vorderseite des Gerätes sind auf die Verschiedenheit der verwendeten Materialien, wie Glas, Kunststoff, Metall, zurückzuführen.

Backöfen mit Aluminium - Front

• Reinigen Sie den Backofen mit einem milden Reinigungsmittel und einem weichen Fensterputz- oder Mikrofasertuch, das keine Faserrückstände auf der Oberfläche hinterlässt. Wischen Sie in horizontalen Zügen, ohne dabei zu fest aufzudrücken.
• Verwenden Sie keine aggressiven Reinigungsmittel, harten Schwämme oder rauhen Tücher. Reinigen Sie die Aluminiumoberflächen mit einem trockenen Tuch.

Zubehör

- Weichen Sie die Zubehörteile nach jedem Gebrauch in Geschirrspülmittellauge ein. Speiserückstände können Sie dann leicht mit einer geeigneten Bürste oder einem Schwamm entfernen.

Selbstreinigungsfunktion (Pyrolyse)

Mit dieser Funktion können die bei den Backvorgängen entstandenen Verschmutzungen beseitigt werden. Die Schmutzablagerungen werden (bei einer Temperatur von ca. 500 °C) verbrannt, die erzeugten Rückstände lassen sich dann nach Auskühlen des Backofens leicht mit einem feuchten Schwamm entfernen.

- Die Selbstreinigungsfunktion braucht allerdings nicht nach jedem Gebrauch des Backofense eingeschaltet zu werden, sondern nur bei starker Verschmutzung.

• Falls der Backofen unterhalb einer Kochfläche installiert sein sollte, achten Sie darauf, dass während der Selbstreinigung (Pyrolyse) die Gasflammen oder elektrischen Kochplatten ausgeschaltet sind.
• Nehmen Sie das gesamte Zubehör vor Einschalten der Pyrolysefunktion aus dem Backofen.
• Für optimale Reinigungsergebnisse an der Tür entfernen Sie größere Verunreinigungen mit einem feuchten Schwamm, bevor Sie die Pyrolysefunktion einschalten.
• Um den einzelnen Bedingungen gerecht zu werden, verfügt der Backofen über 2 Selbstreinigungsfunktionen:

Einen Sparzyklus (PYRO EXPRESS) mit einer Energieeinsparung von ca. 25% zum normalen Reinigungszyklus. Regelmäßig aktiviert (bei jeder 2. oder 3. Fleischzubereitung), gewährleistet die Funktion einen stets sauberen Ofen.

- Einen normalen Zyklus (PYROLISE), der selbst stark verschmutzte Backöfen wirksam reinigt. Bei den Backöfen mit Senso-Vorrichtung 6 wird die Dauer der Selbstreinigungsfunktion automatisch je nach Verschmutzung berechnet.

- Als Sicherheitsmaßnahme kann die Tür nach Bestätigung der Pyrolysefunktion nicht mehr geöffnet werden. Aufgrund der hohen Temperatur, die das Gerät während der Selbstreinigungsfunktion erreicht, lässt sich der Ofen auch bei auf 0 gestelltem Funktionswahlschalter nicht öffnen.

Verwendung des Selbstreinigungssystems Schalten Sie diese Funktion jedesmal dann ein, wenn der Backofen beim Vorheizen Rauch bzw. beim Backen viel Rauch erzeugt oder im ausgekühlten Zustand nach dem Garen bestimmter Gerichte (Lamm, Fisch, gegrilltes Fleisch...) unangenehm riecht

BACKVORGÄNGE MIT GERINGER VERSCHMUTZUNG	Plätzchen, Gemüse, Kuchen, Quiche, Aufläufe. Backvorgänge ohne Spritzer.
BACKVORGÄNGE MIT MÄSSIGER VERUNREINIGUNG	Fleisch, Fisch (in feuerfestem Topf), gefülltes Gemüse.
BACKVORGÄNGE MIT HOHER VERSCHMUTZUNG	Große Fleischstücke am Spieß.

ANLEITUNGEN ZUM AUSBAU DER TÜR ACHTUNG : Bei folgenden Arbeitsschritten empfehlen wir Ihnen, Schutzhandschuhe zu tragen.

Befolgen Sie ganz genau diese Anweisungen, um sich weder selbst zu verletzen noch den Ofen und die Türscharniere zu beschädigen.

Achten Sie beim Ausbau auf die genaue Position der Glasscheiben, die nicht zufällig ist.

Vermeiden Sie, die Scharniere bei der Reinigung und/oder beim Türausbau zu berühren (Abb. 9)

Aushängen der Backofentür:

1. Schutzhandschuhe anziehen
2. Öffnen Sie die Backofentür vollständig (siehe Abb. 1)
3. Heben Sie die beiden Sperrhaken des Scharniers bis zum Anschlag an (siehe Abb. 2)
4. Schließen Sie die Tür ein Stück und ziehen Sie sie dann nach oben, um sie auszuhängen (siehe Abb. 3)

Zerlegen der Backofentür:

1. Legen Sie die Backofentür auf eine waagrechte Fläche ab (Abb. 4)
2. Drehen Sie die Schrauben der beiden Glashalterungen A seitlich der Scharniere aus und entfernen Sie dieselben. (Abb. 4, Abb. 5)

1. Heben Sie die innere Glasscheibe von unten aus ihrer Aufnahme heraus (Abb. 6)

2. Ziehen Sie dann auch die zweite und dritte Glasscheibe heraus und achten Sie dabei auf die Schrift SAFEGLASS (Abb. 7)

3. Gehen Sie in umgekehrter Reifenfolge zum Wiederseinsetzen der Glasscheiben vor und stellen Sie sicher, dass:

4. die Aufschrift SAFEGLASS an den Zwischenscheiben korrekt lesbar ist (Abb. 8);
5. sollte eine der Zwischenscheiben die Aufschrift SAFEGLASS nicht aufweisen, ist sie unmittelbar neben der Innenscheibe anzubringen.

Setzen Sie die innere Glasscheibe mit nach oben zeigender Aufschrift SAFEGLASS in ihre Aufnahme ein. (Abb. 6) Setzen und schrauben Sie die beiden Glashalterungen A wieder ein (Abb. 4 und Abb. 5)

HINWEIS: Etwas Spiel zwischen Innenscheibe und seitlichem Türrahmen ist durchaus normal und dient zum Ausgleich der Wärmeausdehnung des Glases.

Einhängen der Backofentür:

1. Setzen Sie die Scharniere in die Führungsöffnungen ein und senken Sie danach die Tür vollständig ab (Abb. 3)
2. Drücken Sie die beiden Sperrhaken wieder nach unten (Abb. 2)
3. Schließen Sie die Backofentür vollständig.

Achten Sie beim Reinigen bzw. Abnehmen der Tür auf die Scharniere (Abb. 9).

Auswechseln der Glühbirne für die hintere Backofenbeleuchtung:

1. Trennen Sie den Backofen von der Stromversorgung.
2. Schrauben Sie die Lampenabdeckung gegen den Uhrzeigersinn ab, nachdem der Backofen abgekühlt ist (siehe Abb. 10).
3. Wechseln Sie die Glühlampe aus (siehe nachstehenden Hinweis).
4. Schrauben Sie die Lampenabdeckung wieder fest.
5. Schließen Sie den Backofen wieder an die Stromversorgung an.

Hinweis: Verwenden Sie nur Lampen mit 25 W/230 V, Typ E-14, T500°C, die Sie bei unserem Kundendienst erhalten.

WICHTIG: Benutzen Sie den Backofen erst, nachdem die Lampenabdeckung wieder aufgesetzt wurde.

Der Backofen heizt nicht auf:

• Prüfen Sie, ob das Stromnetz Strom führt und der Backofen an das Netz angeschlossen ist.
• Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Die Backofentür lässt sich nicht öffnen:

- Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

WICHTIG:

- Der Backofenwahlschalter darf nicht auf „0“ oder „Lampe“ stehen.

• Zeigt die Elektronikuhr (falls vorhanden) „5 an. Resen Sie bitte die beiliegende Produktbeschreibung und/oder die Beschreibung der Elektronikuhr.
• Zeigt die Elektronikuhr (falls vorgesehen) „F HH“ an, rufen Sie bitte die nächste Kundendienststelle an. Geben Sie dabei an, welche Zahl nach dem „F“ folgt.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie, ob das Problem anhand der in Kapitel beschriebenen Punkte gelöst werden kann „Störung - Was tun“.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht, rufen Sie bitte die nächstliegende Kundendienststelle an.

Geben Sie dabei stets an:

• eine kurze Beschreibung der Störung;
  • Gerätetyp und Modellnummer;
• die Servicenummer (die Zahl nach dem Wort Service auf dem Typenschild), befindet sich rechts im Backofeninnenraum (bei offener Backofentür sichtbar. Die Servicenummer finden Sie auch auf dem Garantieheft;
• Ihre vollständige Anschrift;
• Ihre Telefonnummer.

SERVICE

0000 000 00000

Im Reparaturfall wenden Sie sich bitte an eine vom Hersteller autorisierte Kundendienststelle (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine sachgerechte Reparatur durchgeführt wird).

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.

KONFORMITÄTSERKLÄRUNG CE

• Dieser Backofen ist für den Kontakt mit Lebensmitteln geeignet und entspricht der EG-Verordnung Nr. 1935/2004.
• Dieses Gerät ist zur ausschließlichen Verwendung als Kochgerät bestimmt. Jeder hiervon abweichende Gebrauch (z. B. Heizen von Räumen) gilt als unsachgerecht und somit als gefährlich.

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt);

• Schutzvorschriften der Richtlinie „EMV“ 89/336/EWG;
• Anforderungen der Richtlinie 93/68/EWG.
