BEDIENUNGSANLEITUNG WITXL 1251 DE INDESIT

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Erster Waschgang

Technische Daten

Reinigung und Pflege, 4

Wasser- und Stromversorgung abstellen

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Gerätetür und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

So kann der Waschmittelbehälter gereinigt werden

WITXL 1251

Vorsichtsmaßregeln und Hinweise, 5

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Beschreibung des

Waschvollautomaten, 6-7

Schalterblende

So öffnen und schließen Sie die Wäschetrommel

Kontrollleuchten

Inbetriebnahme und Programme, 8

Kurz zusammengefasst: Waschprogramm starten

Programmtabelle

Individualisierungen, 9

Einstellen der Temperatur

Funktionen

Waschmittel und Wäsche, 10

Waschmittelschublade

Bleichen

Vorsortieren der Wäsche

Besondere Wäscheteile

Störungen und Abhilfe, 11

Kundendienst, 12

Bevor Sie sich an den Kundendienst wenden

indesit

! Es ist äußerst wichtig, diese Bedienungsanleitung Eine präzise Nivellierung verleiht dem Gerät die sorgfältig aufzubewahren, um sie jederzeit zu Rate erforderliche Stabilität, durch die Vibrationen, ziehen zu können. Sorgen Sie dafür, dass sie im Fall Betriebsgeräusche und ein Verrücken des Ge- eines Umzugs oder Übergabe an einen anderen Be-rätes vermieden werden. Bei Teppichböden nutzer das Gerät stets begleitet, damit auch der neumüssen die Stellfüße so reguliert werden, dass Inhaber die Möglichkeit hat, diese zu Rate zu ziehen ein ausreichender Freiraum zur Belüftung unter ! Lesen Sie bitte folgende Hinweise aufmerksam dem Waschvollautomaten gewährleistet ist. durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Wasser- und Elektroanschlüsse

Auspacken und Aufstellen Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

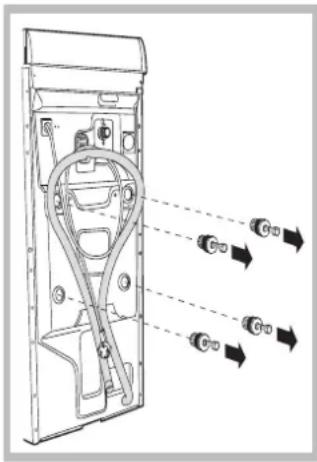

1. Die vier Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil nebst entsprechendem Distanzstück abnehmen (siehe Abbildung).
2. Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen.
3. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat erneut transportiert werden müssen, müssen

diese Teile wieder eingesetzt werden. Zur Beachtung: Im Falle einer Wiederverwendung sind die kurzeren Schrauben oben einzusetzen. ! Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

Das Betriebsgeräusch Ihres Gerätes kann zu stark sein, weil die vorderen Stellfüße nicht ordnungsgemäß eingestellt wurden

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.
2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdre-

hen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34 -Zoll-Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.
2. Schließen Sie das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss an (siehe Abbildung).
3. Der Schlauch darf hierbei nicht einge-

werden. s innerhalb der Werte der Technischen Daten e nebenstehende Seite). ch nicht lang genug sein, itte an einen Fachhändler en Fachmann. als bereits gebrauchte

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den Ablaufschlauch ohne ihn dabei abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hängen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser positioniert werden.

! Verlängerungsschläuche sollten nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.
! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.
! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

Technische Daten
Modell	WITXL 1251
Abmessungen	Breite 40 cmHöhe 85 cmTiefe 60 cm
Fassungsvermögen	1 bis 6 kg
Elektroanschlüsse	Siehe das am Gerät befindliche Typenschild.
Wasseranschlüsse	Höchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 42 Liter
Schleudertouren	bis zu 1200 U/min.
Prüfprogrammegemäß der Richtlinien 1061/2010 und 1015/2010.	Programm 5: Baumwolle standard 60 °C.Programm 6: Baumwolle standard 40 °C.
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 2004/108/CE (elektromagnetische Verträglichkeit)- 2006/95/CE (Niederspannung- 2012/19/EU

DE

Abstellen der Wasser- und Strom-versorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel

Pflege der Gerätetür und Trommel

- Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);
2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

1. Reinigen Sie das Innere gründlich;
2. Schrauben Sie den Deckel wieder auf;
3. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

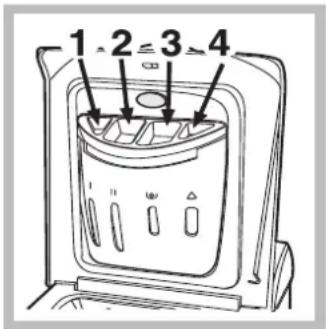

So kann der Waschmittelbehälter gereinigt werden

Abnehmen:

Drücken Sie leicht auf den vorne im Behälter befind- lichen Knopf und ziehen Sie den Behälter dann nach oben heraus (Abb. 1).

Reinigen:

Reinigen Sie ihn unter fließendem Wasser (Abb. 3), even- tuell unter Zuhilfenahme einer alten Zahnbürste, ziehen Sie das im oberen Teil der Kammern 1 und 2 befindliche Siphonpaar heraus (Abb. 4) und kontrollieren Sie, ob dieses verstopft ist. Spülen Sie es eventuell gründlich aus.

Anbringen:

Vergessen Sie nicht, auch das Siphonpaar wieder einzusetzen, bevor Sie den Waschmittelbehälter wieder einhängen (Abb. 4, 2. 1).

! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde für den nicht professionellen Einsatz im privaten Haushalt konzipiert und seine Funktionen dürfen nicht verändert werden.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.
• Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es kann sehr heiß sein.
• Öffnen Sie das Füllfenster nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Während des Waschgangs kann das Füllfenster sehr heiß werden.
• Muss der Waschvollautomat versetzt werden, sollten hierfür mindestens 2/3 Personen verfügbar sein. (Vorsichtig vorgehen) Versuchen Sie es niemals allein, das Gerät ist äußerst schwer.
• Vergewissern Sie sich, dass die Trommel völlig leer ist, bevor Sie die Wäsche einfüllen.

Entsorgung

- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Entsorgung von Elektroaltgeräten Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten
• Entsorgung des Altgerätes: Machen Sie das Gerät vor der Entsorgung unbrauchbar. Schneiden Sie das Kabel ab und nehmen Sie das Füllfenster ab.

Energie sparen und Umwelt schonen

Technologie im Dienste der Umwelt

Glauben Sie, durch das Füllfenster hindurch wenig Wasser zu sehen? Dank der neuen Indesit-Technik genügt die halbe Wassermenge für eine maximale Sauberkeit: eine Maßnahme die zum Schutze der Umwelt angestrebt wurde.

Waschmittel, Wasser, Energie und Zeit sparen

• Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Höchstwäsechemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen.
• Vorwäsche ist nur bei stark verschmutzter Wäsche erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden.
• Flecken sollten mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60°C-Programm anstelle eines 90°C-Programms, oder ein 40°C-Programm anstelle eines 60°C-Programms hilft bis zu 50% Energie zu sparen.
• Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden.
• Waschen Sie am späten Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. n)Die Option „Startzeltvorwahl“ hilft Ihnen in dieser Hinsicht außerordentlich.
• Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch.

Beschreibung des Waschvollautomaten

DE

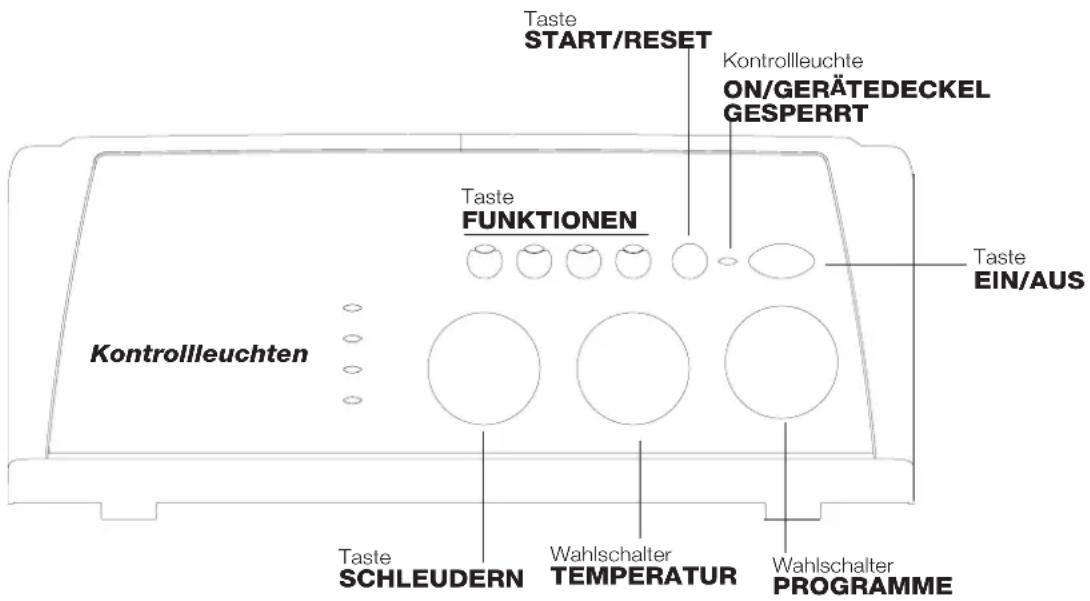

Schalterblende

Taste START/RESET Kontrollleuchte ON/GERÄTEDECKEL GESPERRT Taste FUNKTIONEN Taste EIN/AUS Kontrollleuchten Taste SCHLEUDERN Wahlschalter TEMPERATUR Wahlschalter PROGRAMME

Waschmittelschublade: für Waschmittel und Zusätze.

Kontrollleuchten: Zur Kontrolle des Waschprogrammablaufs.

Tasten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die gewählte Einstellung der entsprechenden Funktionstaste bleibt eingeschaltet. Sie leuchtet.

Taste "SCHLEUDERN" zur Geschwindigkeitsregelung oder gänzlichen Ausschaltung der Schleuder.

Wahlschalter TEMPERATUR: Zur Einstellung der Waschtemperatur oder der Kaltwäsche.

Taste "EIN/AUS": zur Ein- und Ausschaltung des Waschvollautomaten

Taste "START/RESET": um die Programme zu starten bzw. zu löschen, falls unkorrekt eingestellt.

Kontrollleuchte ON/GERÄTEDECKEL GESPERRT: Um Erkennen zu können, ob die Maschine eingeschaltet ist und demnach der Gerätedeckel nicht geöffnet werden kann.

Wahlschalter PROGRAMME: zur Programmwahl Die Wahlschalter sind flächenbündig angebracht: Durch leichten Druck auf die Knopfmitte können Sie herausgezogen werden. Während des Programmablaufs bleibt der Schalter feststehend.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W

Verbrauch in Left-On: 8 W

Kontrollleuchte ON/GERÄTEDECKEL GESPERRT:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass der Gerätedeckel gesperrt ist. Um ungewolltes Öffnen zu vermeiden, warten Sie, bis die Leuchte auf Blinklicht umschaltet, bevor Sie der Gerätedeckel öffnen, um Schäden zu vermeiden.

! Ein gleichzeitiges, rasches Blinken der Kontrollleuchte ON/GERÄTEDECKEL GESPERRT mit einer beliebigen anderen Kontrollleuchte signalisiert einen Fehler.

So öffnen und schließen Sie die Wäschetrommel

Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren:

Startvorwahl erfolgt:

Wurde die Startvorwahl-Funktion Startzeltvorwahl aktiviert, und das Programm in Gang gesetzt, schaltet die Delay-Timer-Taste, sowie die Kontrollleuchte, die der eingestellten Zeitverschiebeung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrollleuchte blinkt:

Nach Ablauf der vorgewählten Zeit erlischt die Delay-Timer-Taste und das gewählte Waschprogramm startet:

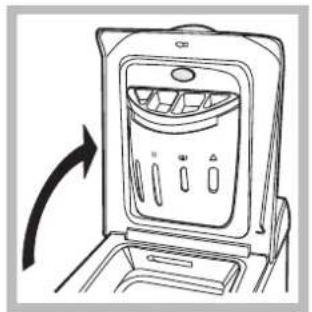

A) Öffnen (Abb. 1) Öffnen Sie den äußeren Deckel ganz.

B) Öffnen Sie dann (mit beiden Händen) die Wächetrommel so wie auf der Abbildung veranschaulicht.

• Drücken Sie die durch den Zeiger bezeichnete Taste (Abb. 2) leicht nach unten, und halten Sie mit der anderen Hand die Trommeltüren noch geschlossen, um zu vermei- den, sich durch plötzliches Öffnen der Türen die Finger zu verletzen.
• Begleiten Sie die nun aufspringenden Türen mit der Hand.

C) Einfüllen der Wäsche (Abb. 3)

• Schließen Sie sorgfältig die Wäschetrommel. Schließen Sie zuerst den vorderen Flügel und drücken Sie anschließend den hinteren Flügel auf.
• Stellen Sie sicher, dass sich die Haken des vorderen Flügels ordnungsgemäß in den entsprechenden Sitzen der hinteren Flügel befinden.
• Nach hörbarem Einrasten der Haken drücken Sie leicht auf beide Türen; sie dürfen nicht aufspringen.
• Schließen Sie abschließend den äußeren Deckel.

Laufende Programmphase:

Während des Waschprogrammablaufs leuchten die Kontrollleuchten nach und nach auf und zeigen so den jeweiligen Stand an.

Anmerkung: Während des Abpumpens leuchtet die entsprechende Kontrollleuchte für die Schleuder auf.

Tasten FUNKTIONEN

Die Funktionstasten fungieren auch als Kontrollleuchten. Bei Wahl einer Funktion leuchtet die entsprechende Taste auf.

Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die Taste auf Blinklicht und die Funktion wird nicht aktiviert.

Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv.

Inbetriebnahme und Programme

Kurz zusammengefasst: Waschprogramm starten

1. Schalten Sie den Waschvollautomaten durch Druck auf die Taste ein. Alle Kontrollleuchten leuchten für einige Sekunden auf, und erlöschen kurz darauf wieder. Die Kontrollleuchte ONGERÄTEDECKEL GE-SPERRT schaltet auf Blinklicht.
2. Geben Sie Ihre Wäsche in die Waschmaschine, füllen Sie das Waschmittel und/oder den Weichspüler ein und schließen Sie anschließend die Türen.

3. Stellen Sie das gewünschte Programm mittels des Wahlschalters PROGRAMME ein.

4. Einstellen der Waschtemperatur.

5. Einstellen der Schleudergeschwindigkeit.
6. Programm durch Druck auf die Taste START/RESET in Gang setzen. Um dieses zu löschen, Taste START/RESET für mindestens 2 Sekunden gedrückt halten.
7. Ist das Waschprogramm abgelaufen schaltet die Kontrollleuchte ON/GERÄTEDECKEL GESPERRT auf Blinklicht, was anzeigt, dass das Fenster geöffnet werden kann. Nehmen Sie die Wäsche heraus und lassen Sie das Füllfenster leicht offen stehen, damit die Trommel trocknen kann. Die Waschmaschine nun durch Druck auf die Taster lausschalten.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max.Temp.(C°)	Max.SchleuderGeschwindi-gkeit(U/min)	Waschmittel				Max. Beladungs-menge (kg)	Restfeuchtigkeit %	EnergieverbrauchKWh	Wasser gesamt lt	Programmdauer
				Vor-wä-sche	Haupt-wä-sche	Weich-spüler	Bleich-mittel
Standard
1	Weisse Vorwäsche: stark verschmutzte Kochwäsche.	90° 1	200	●	●		-658	1,92	67	60'
2	Weisse Baumwolle: stark verschmutzte Kochwäsche.	90° 1	200	-		●	●	653	1,99	62	145'
3	Baumwolle Kurtz: leicht verschmutzte Weißwäsche und empfindliche Buntwäsche	40° 1	200	-		●	●	653	0,65	54	90'
4	Pflegeleicht: stark verschmutzte, farbechte Buntwäsche.	60°	800	-		●	●	344	0,85	39	110'
4	Pflegeleicht (3): leicht verschmutzte, farbechte Buntwäsche.	40°	800	-		●	●	344	0,53	39	100'
5	Baumwolle standard (1): stark verschmutzte Weiß- und farbechte Buntwäsche.	60° 1	200	-		●	●	653	1,03	50,0	190'
6	Baumwolle standard (2): leicht verschmutzte Weiß- und empfindliche Buntwäsche	40° 1	200	-		●	●	653	1,02	65	185'
7	Wolle: wolle, Kaschmir usw.	40°	800	-		●	●	-1	-	-	-65'
8	Baumwolle standard	20° 1	200	-		●	●	6	-	-	-	180'
Time 4 you
9	Fix Weiss: Weißwäsche und widerstandsfähige, stark verschmutzte Buntwäsche	60° 1	200	-		●	●	3,55	30,81	35	60'
10	Fix Bunt: Leicht verschmutzte Weißwäsche und empfindliche Buntwäsche (Oberhemden, Maschenware usw.)	40° 1	200	-		●	●	3,5	-	-	-50'
11	Fix Synth: Empfindliche Buntwäsche (leicht verschmutzte Wäsche aller Art.	40°	800	-		●	●	2,5	-	-	-40'
12	Schnelle Wäsche: zum kurzen Aufrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-		●	●	0,25	33	30'
Sport
13	SpezialSchuhe	30°	600	-		●	●	Max. 2Paar	-	-	-55'
14	SpezialSport	30°	600	-		●	●	3	-	-	-85'
Teilprogramme
	Spülen	-	1200	-		-	●	6	-	-	-36'
	Schleudern + Abpumpen	-	1200	-		-	-	6	-	-	-	16'

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen varieren.

1) Prüfprogramm gemäß 1061/2010: Programm 5 und eine Temperatur von 60°C einstellen.
Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwolfwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.
2) Prüfprogramm gemäß 1061/2010: Programm 6 und eine Temperatur von 40°C einstellen.
Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwolfwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Programm 6 und eine Temperatur von 40°C einstellen.

3) Synthetische Programm entlang: Programm 4 und eine Temperatur von 40°C einstellen.

Anmerkungen

-Bei den Programmen 9 - 10 sollte eine Beladungsmenge von 3,5 kg nicht überschritten werden.

-Bei dem Programm 14 sollte eine Beladungsmenge von 3 kg nicht überschritten werden.

Baumwolle Standard 20° C (Programm 8), ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen.

Schnelle Wäsche (Programm 12 für Kunstfasern) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (12 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Es ist ratsam, flüssige Waschmittel einzusetzen.

Einstellen der Temperatur

Durch Drehen des Wahlschalters TEMPERATUR wird die Waschtemperatur eingestellt. (siehe Programmtabelle).

Die Temperatur kann bis auf Kaltwäsche) herabgesetzt werden.

Einstellen der Schleuder

Durch Drehen des Wahlschalters SCHLEUDER wird die Schleudergeschwindigkeit des gewählten Waschprogramms eingestellt.

Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:

Waschprogramme Höchstgeschwindigkeit

Baumwolle 1200 U/min

Kunstfasern 800 U/min

Wolle 800 U/min

Seide nein

Die Schleudergeschwindigkeit kann herabgesetzt; durch Wahl des Symbols (Kann die Schleuder gänzlich ausgeschlossen werden.

Der Waschvollautomat verhindert automatisch ein höheres Schleudern, falls die für das entsprechende Programm vorgeschriebene Schleuderdrehzahl überstiegen wird.

! Um zu starke Vibrationen, bzw. eine Unwucht beim Schleudern, zu vermeiden, sorgt das Gerät für eine gleichmäßige Verteilung der Wäscheladung durch eine laufende Rotation der Trommel bei einer etwas höheren Geschwindigkeit, als die des Waschgangs.

Sollte es trotz mehrerer Versuche nicht gelingen, die Wäschladung gleichmäßig zu verteilen, schleudert das Gerät die Wäsche bei reduzierter Schleudergeschwindigkeit.

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entsprechen. Aktivierung der Funktionen:

1. Die Taste der gewünschten Funktion gemäss untenstehender Tabelle drücken;
2. Das Einschalten bzw. Aufleuchten der entsprechenden Taste zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Taste jedoch auf Blinklicht schalten, bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann.

Funktionen Wirkung	Anleitungen zur Anwendung Aktiv mit	den Programmen:
Startzeltvorwahl	Start kann bis zu 9 Std. verschoben werden.	Drücken Sie die Taste so oft, bis die Kontrollleuchte der gewünschten Zeitverschiebung aufleuchtet.Ein fünfter Tastendruck deaktiviert die Funktion.NB: Ist die Taste START/RESET einmal gedrückt, kann der gewählte Zeitverschiebungswert nur noch herabgesetzt werden.
Flecken	Bleichzyklus, zur Entfernung auch hartnäckigster Flecken.	Vergessen Sie nicht, dass das Bleichmittel in die Zusatzkammer 4 eingegeben werden muss (siehe Seite 10).Nicht mit der Funktion BÜGELLEICHT zu kombinieren.
[GYZ6]Bügelleicht	Reduziert die Knitterbildung und erleichtert so das Bügeln.
Extra Spülen	Erhöht die Wirksamkeit des Spülgangs.	Empfehlenswert bei voller Gerätebeladung und hoher Waschmitteldosierung.

DE

Waschmittelschublade

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.
Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden.
! Bitte befolgen Sie den auf der Waschmittelverpackung angegebenen Anweisungen.

1 2 3 4

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (kein Flüssigwaschmittel)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

Kammer 3: Zusätze (Weichspüler usw.)

Achten Sie bei Einfüllen des Weichspülers in die Kammer 3 darauf, dass Sie die angegebene Höchstmenge "max." nicht überschreiten.

Der Weichspüler wird beim letzten Spülgang automatisch in die Wäschetrommel eingespült. Nach Abschluss des Waschprogramms bleibt in Kammer 3 ein kleiner Rückstand an Wasser. Dieser ist zur Einspülung sehr dickflüssiger bzw. zur Verdünnung konzentrierter Weichspüler erforderlich. Sollte in der Kammer 3 mehr Wasser als normal zurückbleiben, so ist die Entnahmevorrichtung verstopft. Zur Reinigung derselben verweisen wir auf Seite 4.

Zusätzliche Kammer 4: Bleichmittel

Bleichen

! Normale Bleichmittel sind für strapazierfähige Weißwäsche zu verwenden, milde Bleichmittel dagegen für Buntwäsche, Feinwäsche und Wolle.

Mitgelieferte, zusätzliche Kammer 4 in Kammer 1 einsetzen. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit "max" gekennzeichnete Höchststand (siehe Abbildung) nicht überschritten werden.

Soll nur gebleicht werden, dann füllen Sie das Bleichmittel in die Dosierkammer 4 ein, stellen Sie daraufhin das Programm Spülen ein, und drücken Sie die Funktionstaste Bleichen

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das in der „Programmtabelle“ angegebene Gewicht, beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden.

Wie schwer ist Wäsche?

1 Bettuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Wolle: Verwenden Sie Spezialwaschmittel; Lademenge von 1 kg bitte nicht überziehen.

Es kann immer einmal vorkommen, dass Ihr Waschvollautomat nicht funktioniert. Bevor Sie sich an den Technischen Kundendienst wenden, vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:
Der Waschvollautomat schaltet sich nicht ein.
Der Waschgang startet nicht.
Der Waschvollautomat lädt kein Wasser.
Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab.
Der Waschvollautomat pumpt nicht ab und schleudert nicht.
Der Waschvollautomat vibriert zu stark während des Schleuderns.
Der Waschvollautomat ist undicht.
Die Kontrollleuchte ON/FÜLLFEN-STER GESPERT und mindestens eine weitere Kontrollleuchte blinken in raschen Abständen.
Es bildet sich zu viel Schaum.
Mögliche Ursachen / Lösungen:

Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.Der Strom ist ausgefallen.Der Gerätedeckel ist nicht richtig verschlossen (die Kontrollleuchte ‘Deckel gesperrt’ blinkt).Die Taste wurde nicht gedrückt.Die Taste STARTRESET wurde nicht gedrückt.Der Wasserhahn ist nicht auf.Es wurde ein verzögerter Start gewählt.

- Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht auf.

- Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/RESET wurde nicht gedrückt.

- Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden.

• Das Schlauchende liegt unter Wasser.

- Der Mauerablauf wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

- Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden.

- Die Option „Bügelleicht“ wurde eingestellt: zur Beendung des Programms Taste START/RESET drücken.

• Der Ablaufschlauch ist geknickt.

• Die Ablaufleitung ist verstopft.

- Die Arretierschrauben der Schwingegruppe wurden bei der Installation nicht abgenommen. Nehmen Sie die Schrauben ab.

• Der Waschvollautomat steht nicht eben.

- Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel.

- Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt.

• Die Waschmittelschublade ist verstopft.

- Der Ablaufschlauch wurde nicht ordnungsgemäß befestigt.

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

- Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift "Für Waschmaschinen", "Für Handwäsche und Waschmaschinen" usw. versehen sein. - Es wurde zu hoch dosiert.

Bevor Sie sich an den Kundendienst wenden:

• Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann;
• Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantie schein aufgedruckten Telefonnummer.

! Im Falle einer fehlerhaften Installation oder eines unkorrekten Gebrauchs wird der Einsatz eventuell in Rechnung gestellt.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;
• das Maschinenmodell (Mod.);
• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.
