BEDIENUNGSANLEITUNG BCD-310CA3P Hanseatic

Kühl-Gefrier-Kombination

Inhaltsverzeichnis

Lieferung ....3

Lieferumfang ....3

Lieferung kontrollieren ....3

Geräteteile / Bedienelemente .....4

Sicherheit 5

Bestimmungsgemäßer Gebrauch .....5

Begriffserklärung 5

Sicherheitshinweise ....5

Bedienung ....10

Bevor Sie beginnen .....10

Gerät ein- und ausschalten .....10

Temperatur einstellen .....10

Ablagen und Türfächer....11

Raumteiler umsetzen .....11

Nahrungsmittel kühlen .....12

Kühlbereich befüllen .....12

Qualität erhalten .....12

Nahrungsmittel einfrieren / Tiefkühlkost

lagern 13

Einfrieren 14

Tiefkühlkost lagern .....15

Lebensmittel auftauen .....15

Eiswürfel bereiten .....15

Pflege und Wartung .....16

Türdichtungen kontrollieren und reinigen 16

Außenwände reinigen .....16

Kühlbereich abtauen .....16

Kühlbereich reinigen .....17

Gefrierbereich abtauen und reinigen . . .17

LED wechseln .....19

Inbetriebnahme .....20

Transportieren und Auspacken .....20

Geeigneten Standort wählen .....20

Abstandhalter montieren .....21

Gerät aufstellen und ausrichten .....21

Grundreinigung .....22

Gerät anschließen .....22

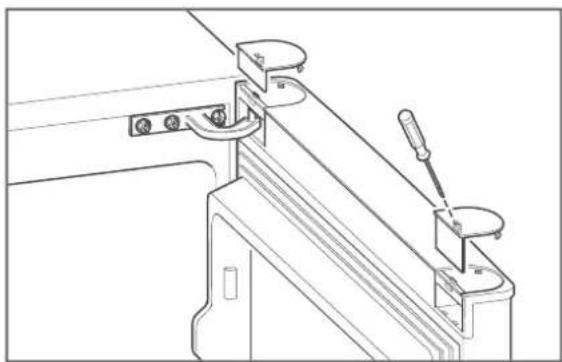

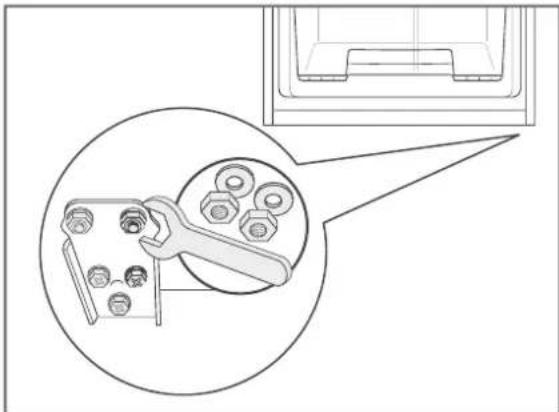

Türanschlag wechseln .....23

Fehlersuchtabelle .....27

Service 29

Beratung, Bestellung und Reklamation .29

Reparaturen und Ersatzteile .....29

Umweltschutz ....30

Elektro-Altgeräte umweltgerecht entsorgen....30

Unser Beitrag zum Schutz der Ozonschicht ....30

Technische Daten ....31

Informationen zum Aufstellen und zur Inbetriebnahme finden Sie ab Seite 20.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und

die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

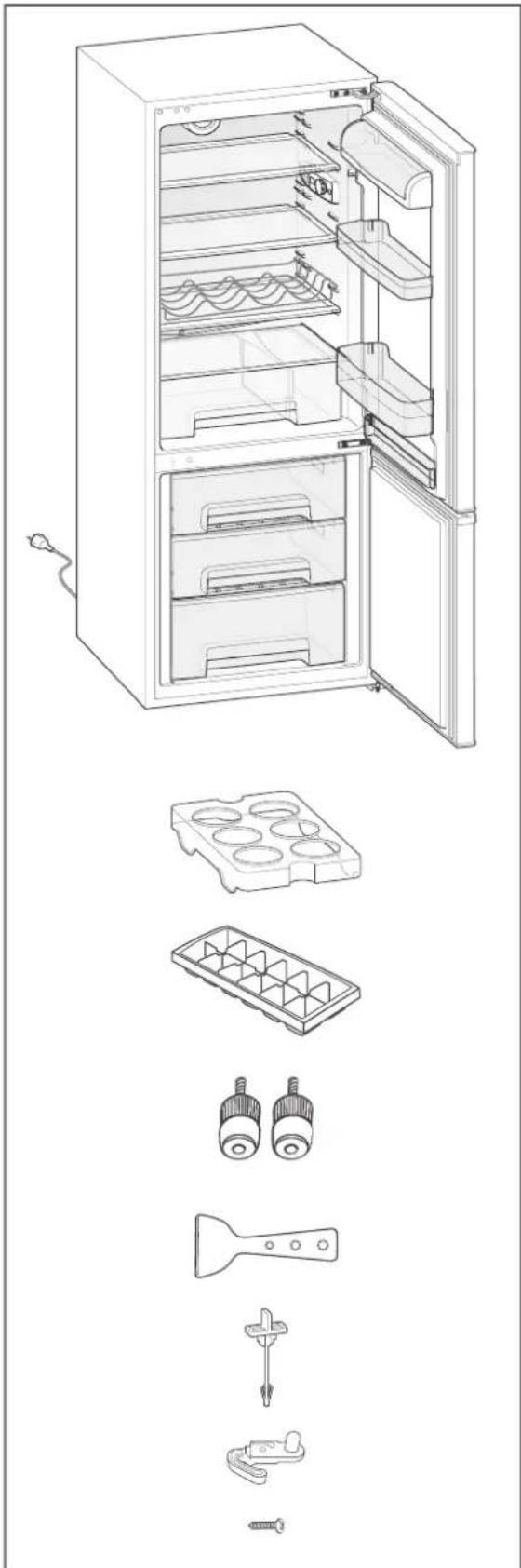

Lieferung

1× Kühl-Gefrier-Kombination

Kühlbereich:

3× Glasablagen, verstellbar
1× Flaschenablage
1× Glasablage als Abdeckung für die Obst-/Gemüseschublade
1× Obst-/Gemüseschublade mit Raumteiler
1× Türfach
3× Türablagen

Gefrierbereich:

3× Schubladen, herausnehmbar

1× Eierablage
1× Eiswürfelbehälter
1× Eisschaber
1× Reinigungsstäbchen
2× Abstandshalter
1× Kunststoff-Einsatz
1× Ersatzschraube
1× Gebrauchsanleitung

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite 20).
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Service“ auf Seite 29).

WARNUNG!

Stromschlaggefahr!

Nie ein beschädigtes Gerät in Betrieb nehmen.

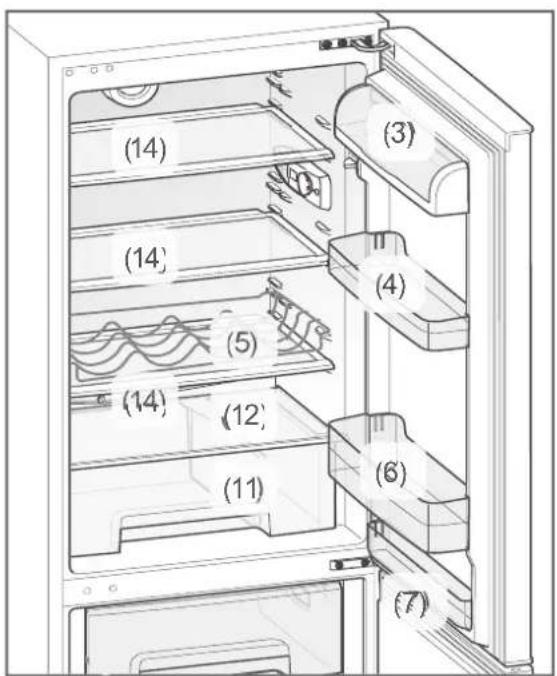

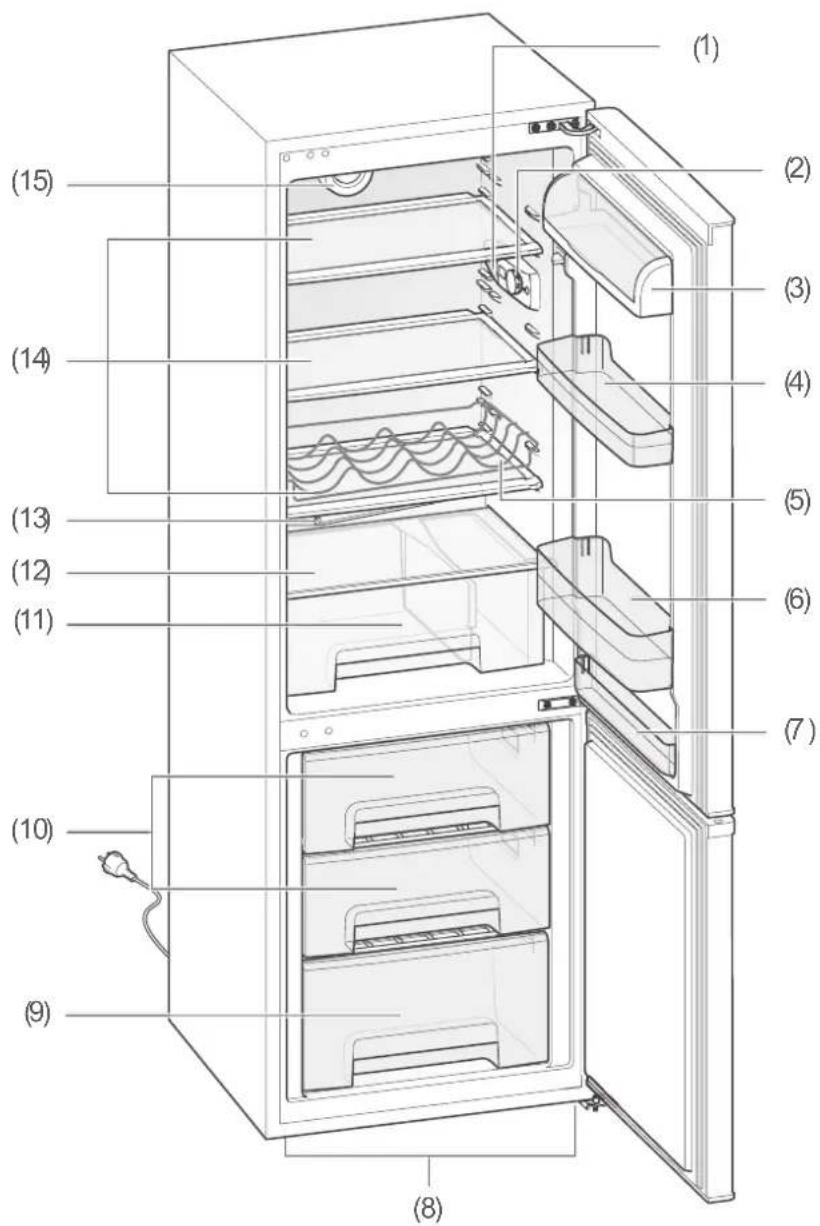

Geräteteile / Bedienelemente

(1) Innenbeleuchtung
(2) Temperaturregler
(3) Türfach
(4) kleine Türablage
(5) Flaschenablage
(6) große Türablage
(7) schmale Türablage
(8) Schraubfüße

(9) große Gefrierschublade
(10) kleine Gefrierschubladen
(11) Obst-/Gemüseschublade
(12) Glasablage als Abdeckung für die Obst-/Gemüseschublade
(13) Tauwasserablauf
(14) Glasablagen
(15) Ventilator

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen, handelsübliche Tiefkühlkosteinzulagern, zum Tiefgefrie ren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Eine gewerbliche Nutzung ist ausgeschlossen. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Inbetriebnahme etc.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
  ■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
  –sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
  – Rauch entwickelt oder verbrannt riecht,
  -ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite 29).

- Das Gerät entspricht der Schutz klasse I und darf nur an eine Steck dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäßÜberspannungskategorieIIIin der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.

- Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst nicht am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten Händen anfassen.

■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.

- Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.

Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Service“ auf Seite 29).

- Wenn eigenständig Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

- Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

- Kinder nicht mit der Verpackungsfolie spielen lassen.

- Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.
■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

! VORSICHT

Risiken für bestimmte

Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  ■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Kinder dürfen nicht mit dem Gerät spielen.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine

Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.
- Gerät nicht direkt an die Wand stellen. Mindestabstände einhalten und Abstandshalter verwenden (siehe „Geeigneten Standort wählen“ auf Seite 20).

Gefahren durch Kältemittel!

Im Kältemittel-Kreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ Me cha ni sche Ein grif fe in das Käl te-system sind nur autorisierten Fachkräften erlaubt.
■ Den Kältekreislauf nicht beschädigen, z. B. durch Aufste chen der Kältemittelkanäle des Verdampfersmit scharfen Gegenständen, Abknicken von Rohrleitungenusw.
■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au gen schä den führen. In diesem Fall die Augen unter klarem Wasser spülen und sofort einen Arzt rufen.
- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät fi nden Sie auf dem Datenblatt (siehe „Technische Daten“ auf Seite 31).

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Das Gerät ist schwer und unhandlich. Beim Transport und Aufstellen die Hilfe einer weiteren Person in Anspruch nehmen.
• Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen verwenden.
  ■ Keine schweren Gegenstände auf dem Gerät abstellen, sie könnten herunterfallen und Verletzungen verursachen.
  ■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.

Gesundheitsgefahr!!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

• Insbesondere rohes Fleisch, Geflügel und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
  ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
• Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
• Das eingelagerte Gefriergut – auch bei einem nur vorübergehenden Abschalten – aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern.

■ Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
- Nach einem eventuellen Stromausfall überprüfen, ob die eingelagerten Lebens mittel noch genießbar sind.
■ Zur Bereitung von Eiswürfeln nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kommen.

■ Vorgesehene Umgebungs temperatur ein halten (siehe Zeile „Klimaklassen“ auf Seite 31).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.
- Eiswürfel oder Eis am Stiel nicht direkt aus dem Gefrierbereich in den Mund nehmen.

! HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

• Das Kühlgerät möglichst nicht in die Horizontale kippen.
  ■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fließt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Gerät nicht an den Türen oder Türgriffen ziehen oder heben.
  ■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
  ■ Keine elektrischen Geräte innerhalb des Geräts betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
  ■ Keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
  ■ Keine Gegenstände in den Ventilator (15) stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken.
  ■ Nur Original-Zubehörteile verwenden.
• Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.
  ■ Um den Geruch zu ent fer nen, der allenneuenGerätenanhaftet, den InnenraummitlauwarmemEssigwasserauswischen.

■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Innenraums verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.
■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als die vom Hersteller empfohlenen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehälter sind kratz- und hitzeempfindlich oder können schmelzen.
■ Beim Reinigen beachten:
- Auf keinen Fall aggressive, körnige, soda-, säure- oder lösemittelhaltige oder schmirgelnde Putzmittel verwenden. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
- Nur weiche Tücher verwenden.

Bedienung

Bevor Sie beginnen

• Lesen Sie das Kapitel „Sicherheit“ ab Seite 5 und dort insbesondere alle Sicher heits hinweise.
• Stellen Sie das Gerät auf, und schließen Sie es an, wie im Kapitel „Inbetriebnahme“ ab Seite 20 beschrieben.

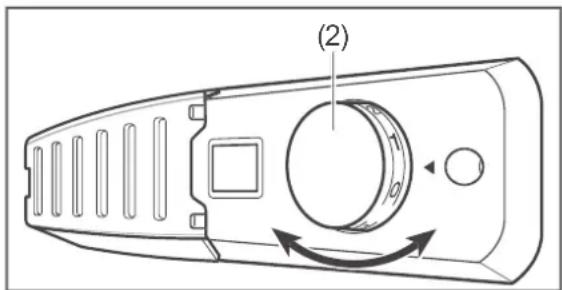

Gerät ein- und ausschalten

(2)

Mithilfe des Temperaturreglers (2) können Sie das Gerät ein- und ausschalten. Der Temperaturregler befindet sich an der rechten Wand im Kühlbereich und ist stufenlos einstellbar.

Einschalten

1. Stellen Sie den Temperaturregler (2) auf eine Einstellung zwischen „1“ und „7“. Das Gerät ist damit eingeschaltet. Der Kompressor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leises Rauschen.
2. Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand und entfernen Sie Gegenstände, die auf dem Gerät liegen.

Ausschalten

1. Stellen Sie den Temperaturregler (2) auf „0“.
   Der Kompressor ist ausgeschaltet. Das Gerät kühlt nicht. Die Innenbeleuchtung funktioniert weiterhin.

2. Räumen Sie das Gerät aus und reinigen Sie es (siehe „Pflege und Wartung“ auf Seite 16).

3. Um das Gerät ganz auszuschalten, ziehen Sie den Netzstecker aus der Steckdose.

4. Lassen Sie die Tür leicht geöffnet, damit sich kein Schimmel bildet.

Temperatur einstellen

WARNUNG

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringerUmgebungstemperaturausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

- Immer die vorgeschriebene Um gebungs temperatur einhalten (siehe „Klimaklassen“ auf Seite 31).

Mit dem Temperaturregler (2) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen.

• Wählen Sie zunächst eine mittlere Einstellung.
• Wählen Sie bei ansteigender Um gebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

Um die Temperatur im Kühl- und Gefrierbereich

- höher einzustellen, drehen Sie den Temperaturregler in Richtung „0“.

- niedriger einzustellen, drehen Sie den Temperaturregler in Richtung „7“.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/Gefrierthermometer. Platzieren Sie eines

• oberhalb der Obst-/Gemüseschublade (11) im Kühlbereich; die richtige Temperatur beträgt hier +6 °C.
• im Gefrierbereich; die ideale La gertemperatur beträgt -18^ .

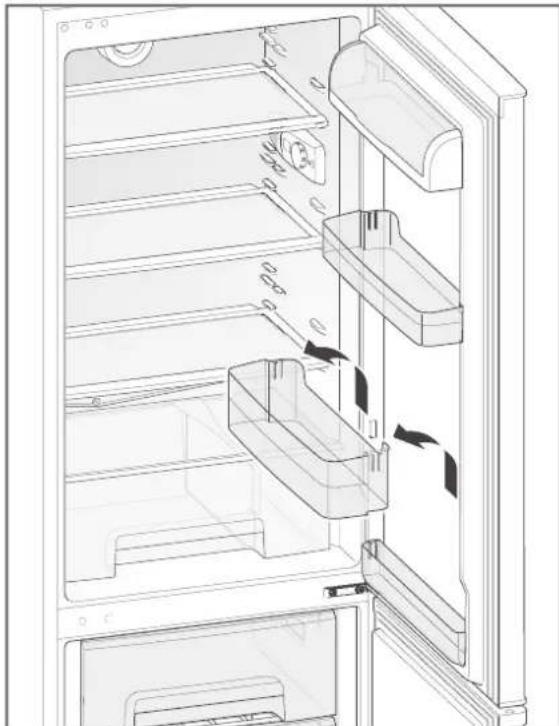

Ablagen und Türfächer

Die Glasablagen (14), die Flaschenablage (5) sowie die Türablagen (4), (6) und (7) und das Türfach (3) lassen sich herausnehmen und bei Bedarf anders anordnen.

1. Ablage bzw. Türfach anheben und herausnehmen.
2. Ablage bzw. Türfach an neuer Position von oben einsetzen.

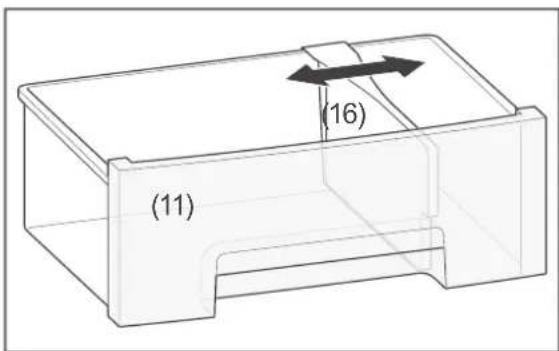

Raumteiler umsetzen

Mit dem Raumteiler (16) unterteilen Sie die Obst/Gemüseschublade (11) in zwei Bereiche.

So können Sie z. B. Obst und Gemüse getrennt aufbewahren.

- Der Raumteiler lässt sich nach links und rechts verschieben oder nach oben aus der Obst-/Gemüseschublade herausziehen.

Nahrungsmittel kühlen

WARNUNG

Explosionsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

Kühlbereich befüllen

- Befüllen Sie den Kühlbereich so, dass die Temperaturverhältnisse im Inneren optimal ausgenutzt werden:

– Legen Sie streichfähige Butter und Käse in das Türfach (3). Dort ist die Temperatur am höchsten.

– Lagern Sie Konserven, Gläser und Eier auf der kleinen Türablage (4). Die Eier legen Sie am besten auf die mitgelieferte Eier ablage.

- Stellen Sie Getränkekartons und Flaschen in die große Türablage (6). Um die Belastung der Tür zu vermindern, stellen Sie volle Behälter dichter ans Scharnier.

– Bewahren Sie kleine Flaschen und Tuben in der schmalen Türablage (7) auf.

– Legen Sie gut verschlossene Flaschen in die Flaschenablage (5).

– Legen Sie Gekochtes und Gebackenes auf die Glasablagen (14).

– Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage (12) über der Obst-/Gemüse-schublade (11). Dort ist die Temperatur am niedrigsten.

– Legen Sie frisches Obst und Gemüse in die Obst-/Gemüseschublade (11).

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.
• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
• Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen, – wenn die Tü ren häufig oder lange geöffnet werden.
• wenn die vorgeschriebene Raumtemperatur ü ber- oder unterschritten wird.
• Der Energieverbrauch ist auch abhängig vom gewählten Standort (nähere Informationen siehe Seite 20).

Qualität erhalten

• Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder han dels übli che Folien.
• Legen Sie die Lebensmittel – so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.
• nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.

Nahrungsmittel einfrieren / Tiefkühlkost lagern

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

WARNUNG

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

• Insbesondere rohes Fleisch, Geflügel und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
  ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten. Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
• Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 28 Stunden).

- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich.
- Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

Wenn der Platz im Gefrierbereich in den Schubladen nicht ausreicht, kön- Sie die Schubladen herausnehmen.

Einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzu frieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d.h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lager-temperatur von -18 ^ .

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.
• Frieren Sie frische und zubereitete Speisen ungesalzen und ungewürzt ein. Ungesalzen eingefrorene Lebensmittel haben eine längere Halt bar keit.
• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierbereich.
• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen und Austrocknen (Ge frier brand) schützen.

- Verwenden Sie nur Verpackungs-material, das widerstandsfähig, luft- und flüssigkeits undurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.

Das Portionieren

• Möglichst flache Portionen formen, diese frieren schneller bis in den Kern durch.
• Luft aus dem Gefrierbeutel herausstreichen, denn sie begünstigt das Austrocknen und nimmt Platz weg.
• Zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder verwenden.
• Flüssigkeitsbehälter max. zu 34 füllen, denn beim Frieren dehnt sich Flüssigkeit aus.
• Keine Glas- oder Metallgefäße mit Flüssigkeit lagern. Behälter kann bersten.
• Hochprozentigen Alkohol nur fest verschlossen einfrieren.
• Gefriergut nach Art, Menge, Einfrier- und Verfalldatum kennzeichnen. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

Gefrierbereich befüllen

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe „Gefriervermögen in kg/24h“ im Datenblatt auf Seite 31.

Kleinere Mengen einfrieren

• bis 4 kg: Sobald die Temperatur im Gefrierbereich bei -18^ liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.
• über 4 kg: Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefriergerät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18^ C betragen.

Kaufen Sie deshalb keine Ware, die

– in bereiften, stark vereisten Truhen liegt.
– oberhalb der vorgeschriebenen Mar kierungs marke gestapelt ist.
– teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen).
– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spezia boxen aus Styropor oder in Isoliertaschen.

Beachten Sie die Lagerbedingungen und Lagerzeiten auf der Verpackung.

Eiswürfel bereiten

WARNUNG

Gesundheitsgefahr! Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung.

■ Zur Bereitung von Eiswürfeln nur frisches Trinkwasser verwenden.

- Füllen Sie den mitgelieferten Eiswürfelbehälter zu 34 mit frischem Trinkwasser und legen Sie ihn waagerecht in den Gefrierbereich.

Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter verwinden oder für kurze Zeit unter fließendes Wasser halten.

Lebensmittel auftauen

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

– Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.
– Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so vermehrt Bakterien und Keime bilden können.
– Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu.
– Entsorgen Sie die Auftauflüssigkeit.
- Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.
– Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der ei ge nen Auftauflüssigkeit liegt.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netz stecker aus der Steckdose ziehen. Dabei am Netzstecker selbst anfassen, nicht am Netzkabel ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

- Niemals aggressive, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

■ Pflegemittel nur für die Außenflächen verwenden.

- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen ein. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dichtung nicht überall gleichmäßig anliegt: Erwärmen Sie die Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner und ziehen Sie sie mit den Fingern etwas heraus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser.

Außenwände reinigen

– Lackierte Oberflächen
Verwenden Sie nur eine leichte pH-neutra-le Seifenlauge.
– Edelstahl-Oberflächen
Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Kühlbereich abtauen

Dies ist nicht notwendig, denn der Kühlbereich Ihres Geräts be sitzt eine Abtau-Automatik. Reif und Eis werden automatisch abgetaut und das Tauwasser auf der Rückseite des Geräts in einer Tauwasserschale gesammelt. Durch die Wärme des Motors verdunstet das Tauwasser.

Kühlbereich reinigen

Lassen Sie die Tür des Gefrier bereichs während der Reinigung verschlossen, damit keine Wärme in den Gefrierbereich dringt. Sollte das Reinigen einen längeren Zeitraum beanspruchen, so nehmen Sie das Gefriergut aus dem Gefrierbereich heraus. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben.

1. Stellen Sie den Temperaturregler (2) auf „0“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie das Kühlgut heraus und stellen Sie es in ei nen kühlen Raum.
4. Nehmen Sie die Obst-/Gemüseschublade (11), das Türfach (3), die Türablagen (4), (6) und (7) sowie die Glasablagen (14), (12) und die Flaschenablage (5) heraus und reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.
5. Wischen Sie den Innenraum mit warmem Wasser und Spülmittel aus.
6. Geben Sie beim Nachwischen einige Tropfen Essig ins Wasser, um Schimmelbildung vorzubeugen.
7. Wischen Sie den Innenraum trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen.

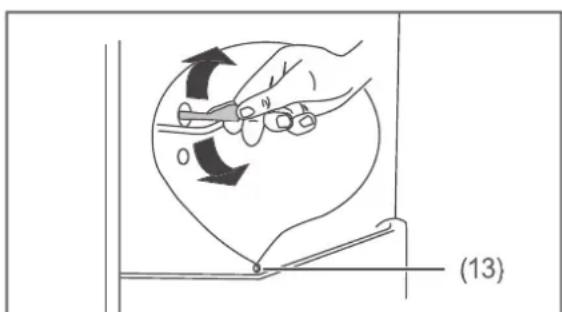

(13)

1. Säubern Sie die Öffnung des Tauwasserablaufs (13) mithilfe des mitgelieferten Reinigungsstäbchens.
2. Reinigen Sie die Türdichtung nur mit kla- rem Wasser, sie ist empfindlich gegen Öl und Fett.

3. Setzen Sie die Ablagen, die Schublade und das Türfach wieder ein.

4. Legen Sie die Lebensmittel in den Kühlbereich zurück.

5. Stecken Sie den Netzstecker wie der ein und drehen Sie den Temperaturregler (2) auf die ge wünsch te Einstellung.

Gefrierbereich abtauen und reinigen

! WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung oder Explosion führen!

■ Auf keinen Fall Abtausprays verwenden. Sie können ex plo si ve Gase bilden.

! HINWEIS

• Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 5 mm bildet. Bei zu starker Eisbildung steigt der Stromverbrauch, die Schubladen werden schwergängig und die Tür schließt eventuell nicht mehr dicht ab.
  ■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als vom Hersteller empfohlen. Z.B. keine elektrischen Heizgeräte, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die Wärmedämmung und derInnenbehälter sind kratz- und hitzeempfindlich oder können schmelzen.

Beim Reinigen beachten:

■ Auf keinen Fall aggressive, körnige, soda- oder lösemittelhaltige oder schmirgelndePutzmittelverwenden. Wir empfehlen Allzweckreiniger mit einem neutralen pH-Wert.
- Die Türdichtung ist empfindlich gegen Öl und Fett – das Gummi wird dadurch porös und spröde.
■ Die Oberfl ächen werden durch ungeeignete Reinigungsmittel beschädigt. Pfl egemittel nur für die Außen fl ä chen verwenden.
■ Nur weiche Tü cher verwenden.

Tauen Sie das Gerät möglichst im Winter ab, wenn die Außentemperaturen niedrig sind. Dann können Sie die Lebensmittel während des Abtauens auf dem Balkon o. Ä. lagern.

Alternativ können Sie das Gefriergut dick in Zeitungspapier einwickeln und in einem kühlen Raum oder einer Isoliertasche lagern.

Vorbereitung:

Stellen Sie mindestens 3 Stunden vor dem Reinigen den Temperaturregler (2) auf „7“. Das Gefriergut erhält so eine Kältereserve und taut nicht so schnell auf.

Abtauen und reinigen:

1. Stellen Sie den Temperaturregler (2) auf „0“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie die Lebensmittel aus dem Kühlbereich und das Gefriergut aus dem Gefrierbereich heraus.

4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben.

5. Nehmen Sie die Gefrierschubladen (9) und (10) aus dem heraus.
   Waschen Sie sie in warmem Wasser mit Spülmittel und trocknen Sie sie gründlich ab.

6. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird dadurch beschleu nigt. Schaben Sie vorsichtig mit dem mitgelieferten Eisschaber festsitzen-de Eisschichten ab.
7. Lassen Sie die Gefrierbereichstür während des Abtauens geöffnet und legen Sie einen Scheuerlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Abtauuzeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.
8. Wischen Sie den Innenraum mit warmem Wasser und Spülmittel aus.
9. Geben Sie beim Nachwischen einige Tropfen Essig ins Wasser, um Schimmelbildung vorzubeugen.
10. Reinigen Sie die Türdichtung nur mit klarem Wasser, sie ist empfindlich gegen Öl und Fett.
11. Reiben Sie alles, einschließlich der Tür- dich tung, gründlich trocken und lüften Sie den Gefrierbereich für kurze Zeit.
12. Setzen Sie die Schubladen wieder ein.
13. Legen Sie die Lebensmittel zurück in den Kühlbereich.
14. Stecken Sie den Netzstecker wieder in die Steckdose und drehen Sie den Temperaturregler auf Stufe „7“.
15. Sobald eine Temperatur von -18 ^ erreicht ist, drehen Sie den Temperaturregler wieder in die übliche Position.
16. Legen Sie das Gefriergut zurück in den Gefrierbereich.

LED wechseln

! HINWEIS

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Innenraums verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

Sollte die LED defekt sein, darf sie nur von einem Service-Techniker gewechselt werden.

Inbetriebnahme

Transportieren und Auspacken

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

• Kinder nicht mit der Verpackungsfolie spielen lassen.
• Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Das Gerät ist schwer und unhandlich. Beim Transport und Aufstellen die Hilfe einer weiteren Person in Anspruch nehmen.
  ■ Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen verwenden.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Gerät möglichst nicht in die Horizontale kippen.
- Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.

• Transportieren Sie das Gerät mithilfe einer Transportkarre oder einer zweiten Person.
• Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.

Geeigneten Standort wählen

VORSICHT

Gefahren durch Kältemittel!

■ Den Kältekreislauf nicht beschädigen, z.B. durch Auf ste chen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw.
- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät finden Sie auf dem Datenblatt (siehe „Technische Daten“ auf Seite 31).
■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Augen unter klarem Wasser und rufen Sie sofort ei nen Arzt.

! HINWEIS

Beschädigungsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

■ Sorgen Sie dafür, dass die vorgesehene Umgebungs temperatur eingehalten wird (siehe „Klimaklassen“ auf Seite 31).

Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum mindestens 10 m³ groß sein.

Gut geeignet sind Standorte, die trocken, gut be lüf te t und möglichst kühl sind.

Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heiz kör per.

Diese Mindestabstände müssen eingehalten werden:

• zu Elektroherden 5 cm
• zu Öl- und Kohleherden 30 cm
• zu anderen Kühlgeräten 5 cm
• zu Wasch-/Geschirrspülmaschinen 5 cm

Möchten Sie diese Abstände verringern, können Sie eine Isolierplatte zwischen den Geräten anbringen.

Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

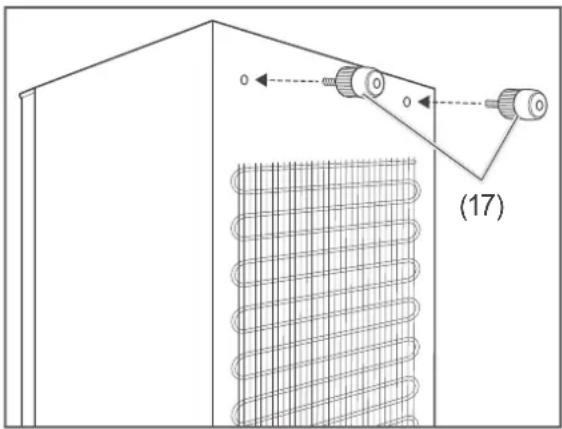

Abstandhalter montieren

Um eine ausreichende Luftzirkulation zu gewährleisten, darf das Gerät nicht direkt an der Wand stehen.

(17)

- Damit der richtige Abstand zur Wand eingehalten wird, schrauben Sie die beiden mitgelieferten Abstandhalter (17) in die Gewindebohrungen auf der Geräterückseite.

Gerät aufstellen und ausrichten

1. Stellen Sie das Gerät auf einen möglichst ebenen, fe sten Unter grund.
2. Um eine ausreichende Luftzirkulation zu gewährleisten, oberhalb des Geräts einen Raum von mindestens 30 cm frei lassen.
3. Überprüfen Sie den Stand mit einer Wasserwaage.


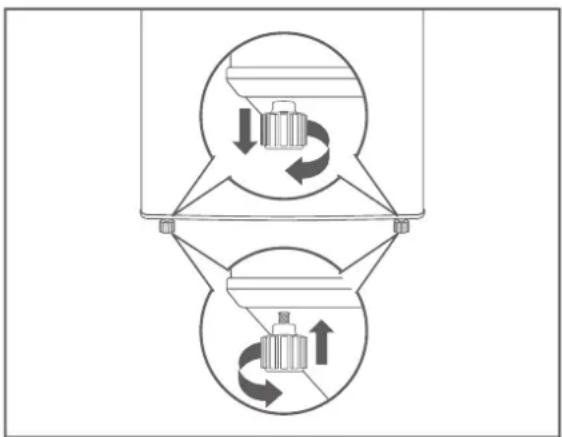

1. Gleichen Sie Unebenheiten des Untergrunds mithilfe der bei den vorderen Schraubfüße (8) aus.

– Schließen Sie dazu die Türen.
– Kippen Sie das Gerät leicht nach hinten und drehen Sie die Schraubfüße hinein bzw. heraus.
– Richten Sie das Gerät wieder auf und überprüfen Sie die Ausrichtung mit einer Wasserwaage. Wiederholen Sie den Vorgang, bis das Gerät senk recht ausgerichtet ist. Beim Öffnen der Türen darf sich das Ge rät nicht be we gen.

• Stecken Sie den Netzstecker in eine leicht zugängliche Steck do se (220-240 V\~ / 50 Hz).
  Bei geöffneter Kühlbereichstür ist nun die Innen beleuchtung (1) eingeschaltet.

Alles Wichtige zur Bedienung finden Sie ab Seite 10.

Grundreinigung

Um den Geruch zu entfer nen, der allen neuen Geräten anhaftet, reinigen Sie das Gerät, bevor Sie es benutzen (siehe „Kühlbereich reinigen“ auf Seite 17) und (siehe „Gefrierbereich abtauen und reinigen“ auf Seite 17).

Gerät anschließen

! HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

• Das Kühlgerät möglichst nicht in die Horizontale kippen.
• Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufl ießen.

Türanschlag wechseln

Wenn es Ihre räumlichen Verhältnisse erforden, können Sie bei Bedarf den Türanschlag Ihres Kühlgeräts wechseln. Diese Arbeit erfordert allerdings etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Arbeitsschritte vollständig durch, bevor Sie mit der Arbeit beginnen.

Neben dem Lieferumfang benötigen Sie:

– mittelgroßer Kreuzschlitz-Schraubendreher
– mittelgroßer Schlitz-Schraubendreher
- 8er- und 10er-Schraubenschlüssel
– einen stabilen Bindfaden
- möglichst eine zweite Person

Türen ausbauen

1. Stellen Sie sicher, dass das Gerät nicht ans Stromnetz an ge schlos sen ist.
2. Öffnen Sie die obere Tür, schließen Sie die untere Tür.

1. Drücken Sie die Blindplatten an der oberen Tür vorsichtig mit einem Schlitz-Schraubendreher etwas zurück und heben Sie sie ab. Bewahren Sie die Blindplatten gut auf.

(b) (a)

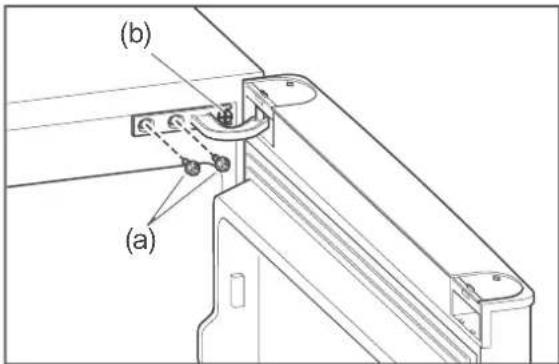

1. Lösen Sie die beiden Schrauben (a) am oberen Scharnier, entnehmen Sie sie und bewahren Sie sie gut auf.
2. Schieben Sie das obere Scharnier samt Tür etwas nach innen, nehmen Sie die Tür ab und stellen Sie sie beiseite.
3. Lösen Sie die Schraube (b) und ziehen Sie sie samt Unterlegscheibe ab.
4. Verkanten Sie das obere Scharnier leicht, um es aus der Tür zu entnehmen.
5. Öffnen Sie die untere Tür.

(c) (d)

1. Schrauben Sie beide Schrauben (c) mit einem 8er-Schraubenschlüssel heraus.
2. Entnehmen Sie das mittlere Scharnier und die beiden Unterlegscheiben (d).
3. Heben Sie die Tür nach oben aus dem unteren Scharnier heraus und stellen Sie sie zur Seite.

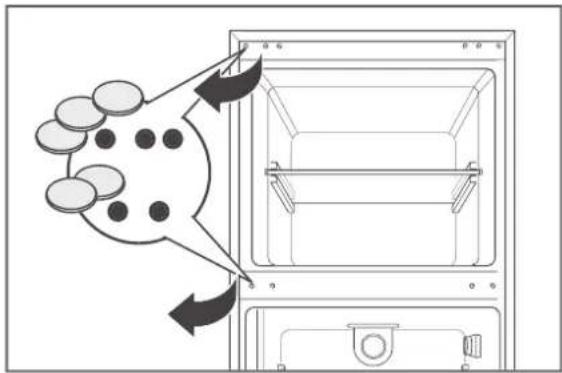

1. Auf der Seite des neuen Türanschlags werden Schraublöcher von Blindstopfen verdeckt.

Legen Sie einen stabilen Bindfaden um die Blindstopfen, ziehen Sie den Faden stramm hin und her, um die Blindstopfen herauszuhebeln.

1. Setzen Sie die Blindstopfen an den frei gewordenen Stellen, dort wo sich zuvor die Schrauben (a), (b) und (c) befanden, ein.

1. Lösen Sie am unteren Scharnier die Muttern an beiden Stiftschrauben. Verwenden Sie dazu einen 10er-Schraubenschlüssel und einen Schlitz-Schraubendreher.

Schrauben Sie beide Stiftschrauben aus dem unteren Scharnier heraus.

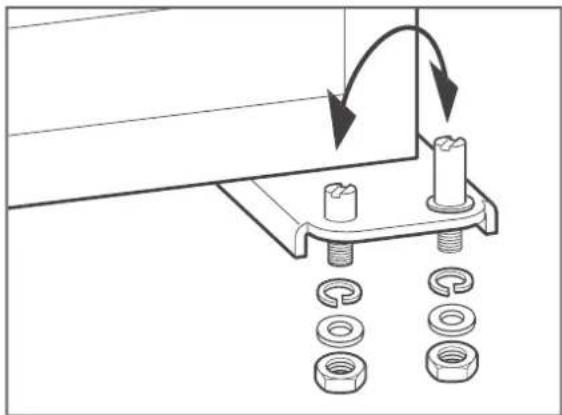

1. Tauschen Sie die beiden Stiftschrauben gegeneinander aus.

2. Schrauben Sie beide Stiftschrauben mit den Unterlegscheiben und den Muttern wieder am unteren Scharnier fest.

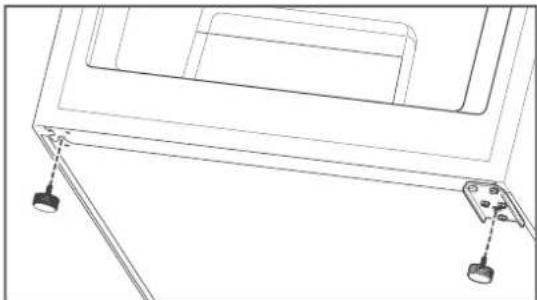

1. Kippen Sie das Gerät leicht nach hinten. Lehnen Sie es gegen eine Wand oder nehmen Sie eine zweite Person zur Hilfe.

2. Drehen Sie die beiden Schraubfüße ab.

1. Schrauben Sie das untere Scharnier ab und an der neuen Anschlagseite an.

2. Drehen Sie beide Schraubfüße wieder ein.

Tür des Gefrierbereichs einsetzen

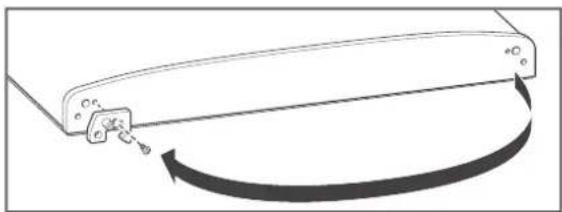

1. Schrauben Sie das Scharnier von der Unterseite der unteren Tür ab und seitenverkehrt an der neuen Anschlagseite an.
2. Setzen Sie die untere Tür unten ein.

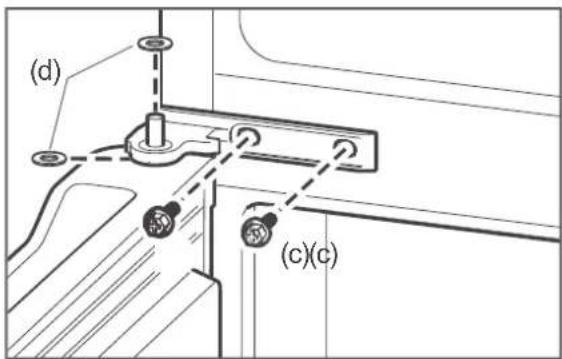

1. Stecken Sie das mittlere Scharnier samt Unterlegscheiben (d) in die Oberseite der unteren Tür.
2. Schrauben Sie das mittlere Scharnier mit den Schrauben (c) fest.
3. Schließen Sie die untere Tür.

Tür des Kühlbereichs einsetzen

1. Entfernen Sie den Kunststoff-Einsatz von der Unterseite der oberen Tür.
2. Setzen Sie den lose mitgelieferten Kunststoff-Einsatz auf der neuen Anschlagseite ein und schrauben Sie ihn fest.

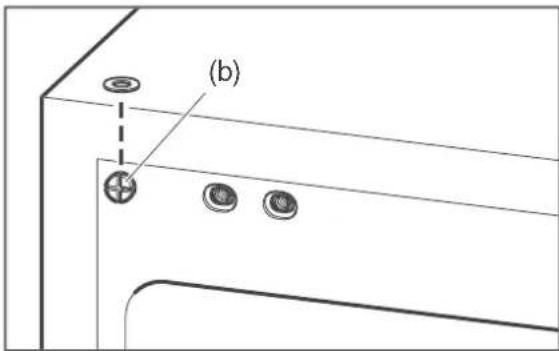

1. Schrauben Sie die Schraube (b) des oberen Scharniers samt Unterlegscheibe auf der neuen Anschlagseite ein.
2. Setzen Sie die obere Tür auf den Scharnierstift des mittleren Scharniers.
3. Hebeln Sie das obere Scharnier vorsichtig in die Aussparung in der Tür.

(a)(b)

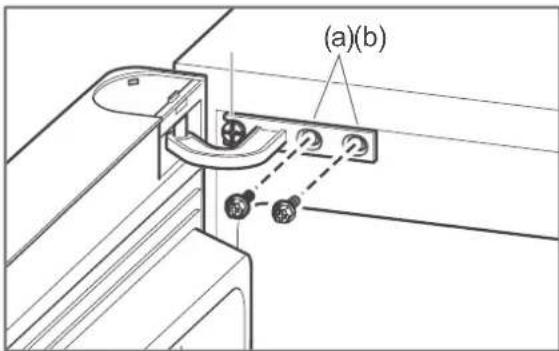

1. Führen Sie das obere Scharnier um die Schraube (b) und befestigen Sie es mit den Schrauben (a) am Gerät. Nehmen Sie dazu eine zweite Person zur Hilfe.

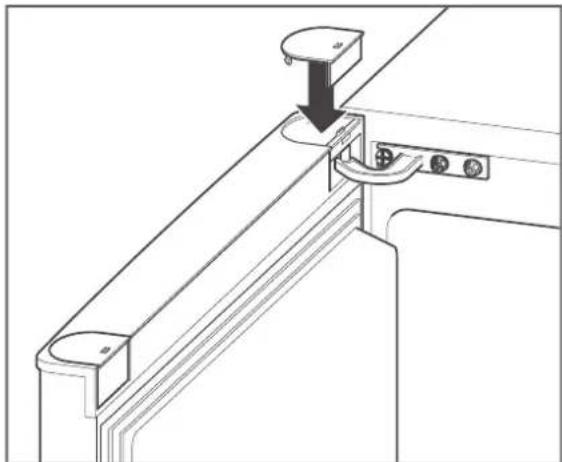

1. Klemmen Sie die Blindplatten auf der Tür oberseite ein.
2. Kontrollieren Sie, ob die Türdichtungen gut anliegen (siehe „Türdichtungen kontrollieren und reinigen“ auf Seite 16).

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te FachkräftedürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. Steckdose mit einem anderen Gerät überprüfen.
	Netzstecker sitzt lose.	Festen Sitz des Netzsteckers kontrollieren.
Kompressor aus, Innenbeleuchtung an.	Temperaturregler steht auf „0“.	Temperaturregler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite 10).
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innentemperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Gerät kühlt zu stark.	Temperaturregler zu hoch eingestellt.	Niedrigere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite 10).
Gerät kühlt nicht ausreichend.	Temperaturregler zu niedrig eingestellt.	Höhere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite 10).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite 16.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen die Geräte stellen oder Standort wech sein.
	Speisen warm eingelagert.	Nur abgekühlte Speisen einlagern.
	Zu viel Ware eingefroren.	Maximal 4 kg auf einmal einfrieren.
	Dicke Eisschicht im Gefrierbereich.	Gefrierbereich abtauen (siehe Seite 17).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe „Technische Daten“ auf Seite 31).
	Kompressor scheint defekt.	Temperaturregler auf „7“ stellen. Schalte der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren Service (siehe Seite 29).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen: Kälteaggregat läuft.
		Fließgeräusche: Kältemittel fl ießt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Störende Geräusche. Festen	Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper von der Geräterückseite entfernen.
Unten im Kühlbereich hat sich Wasser gesammelt.	Tauwasserablauf (13) oberhalb der Obst-/Gemüse-schublade ist verstopft.	Verstopfung des Tauwasserablaufs mithilfe des mitgelieferten Reinigungsstäbchens beseitigen.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Farbe Bestellnummer
hanseaticKühl-Gefrier-Kombination	BCD-310CA3B schwarz 467 208
	BCD-310CA3P pink 677 712
	BCD-310CA3R rot 522 203
	BCD-310CA3S Edelstahloptik 842 437
	BCD-310CA3W	weiß 770 409

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren

Technik-Service:

Telefon [phone]

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Gerätes und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte

an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die

Ozonschicht geschützt und der Treibhaus-effekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-frei-em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP)
- Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Technische Daten

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010, 643/2009.

Marke		hanseatic
Gerätebezeichnung Kühl-Gefrier-Kombination
Modelle / Artikelnummer		BCD-310CA3B / 467 208BCD-310CA3P / 677 712BCD-310CA3R / 522 203BCD-310CA3S / 842 437BCD-310CA3W / 770 409
Kategorie des Kühlerätes2)		7, Kühl - Gefriergerät
Energieeffizienzklasse1),2)		A+++
Jährlicher Energieverbrauch2)		146 kWh/Jahr
Summe der Nutzinhalte2)	Gefrierbereich / Stern-EinstufungKühlbereich (frostfrei)2)	84 L / *220216 L
Lagerzeit bei Störung2)		28 Stunden
Gefriervermögen2)		4 kg / 24 Stunden
Klimaklassen3) / Grenzwerte der Umgebungstemperaturen, für die die Kühl-Gefrier-Kombination ausgelegt ist		SN-N-ST-T / +10 °C bis 43 °C
Luftschallemission2)		42 dB(A) re 1pW
Einbaugerät		nein
Leistung 72 W
Versorgungsspannung 220–240 V~ / 50 Hz
Stromverbrauch 0,55 A
Gerätemaße (Höhe × Breite × Tiefe) 185,0 cm × 57,8 cm × 59,9 cm
Leergewicht 75 kg
Kältemittel R600a (Isobutan)
Kältemittel Füllmenge		75 g
Schaummittel		Zyklopentan

^1) Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).
2) Ermittelt gemäß Verordnung (EU) Nr. 1060/2010 und Verordnung (EU) Nr. 643/2009. Die angewandten Mess- und Berechnungsmethoden entsprechen der Norm EN 62552.
3) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der genannten Umgebungstemperatur bestimmt ist. Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist.

Sinkt die Raumtemperatur wesentlich darunter, schaltet das Gerät nicht so oft ein. Dies bedeutet, dass ein unerwünschter Temperaturanstieg entstehen kann.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Temperaturen im Inneren des Geräts halten zu können. Deshalb achten Sie bitte auf die Einhaltung der Umgebungstemperatur.

Umgebungstemperatur je Klimaklasse

SN: +10°C bis +32°C
N: +16°C bis +32°C
ST: +16°C bis +38°C
T: +16°C bis +43°C

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Daten abweichen.
