BEDIENUNGSANLEITUNG HFD17690A1S Hanseatic

Anleitung, Nr.: 92691

Bestell-Nr. 510 563, 856 090

HC 20160524

Nachdruck, auch aus zugs-

weise, nicht gestattet!

Ihre Kühl-Gefrier-Kombination

stellt sich vor 3

Ausstattungsmerkmale 3

Bestimmungsgemäßer Gebrauch 3

Kontrolle ist besser 3

5 Minuten für Ihre Sicherheit ... 4

Begriffserklärung 4

Sicherheitshinweise 4

Bedienelemente 9

Innenraum 9

Display 10

Vorbereitung

Gerät vorbereiten 11

Der richtige Standort 12

Kühl-Gefrier-Kombination ausrichten 12

Kühlbereichstür schließen 12

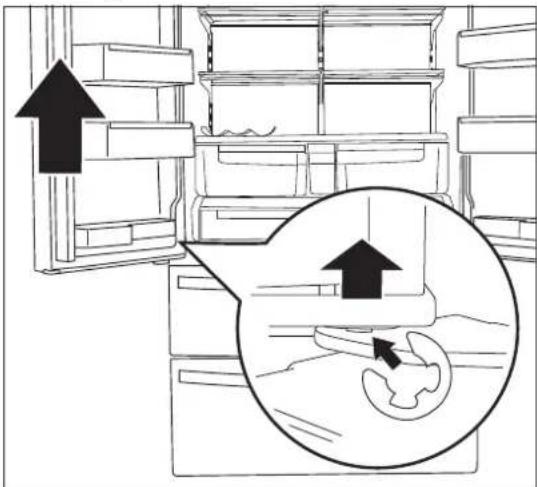

Türen justieren 13

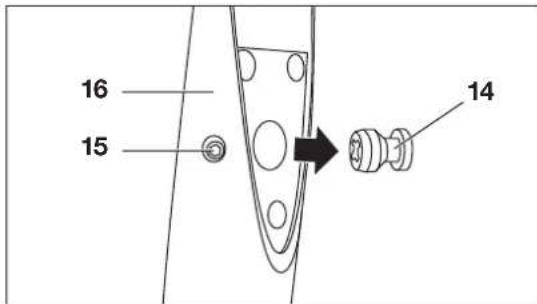

Türgriffe montieren 13

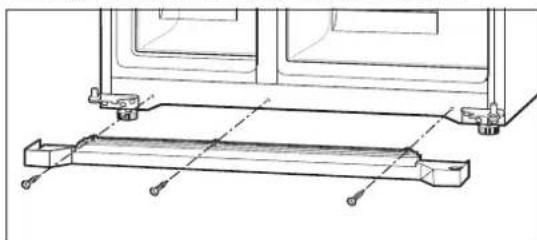

Scharnierblende montieren 13

Bedienung

Inbetriebnahme 14

Kühl-Gefrier-Kombination sperren /

entsperren 14

Temperatur im Kühlbereich einstellen 14

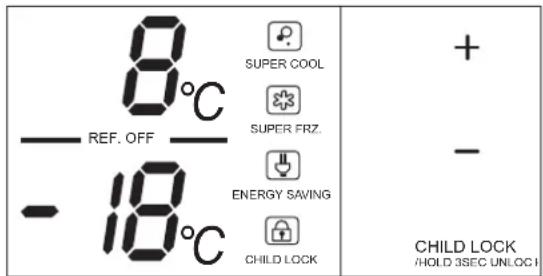

Temperatur im Gefrierbereich einstellen 15

Gerät abschalten, ohne die

Stromzufuhr zu unterbrechen 15

Energie sparen 16

Kühlen und Einfrieren 17

Kühlen 17

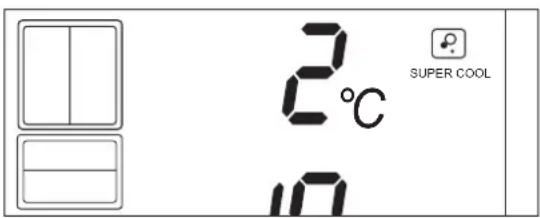

Schnelles Kühlen 18

Glasablagen umsetzen 18

Einfrieren 18

Schnelles Einfrieren 19

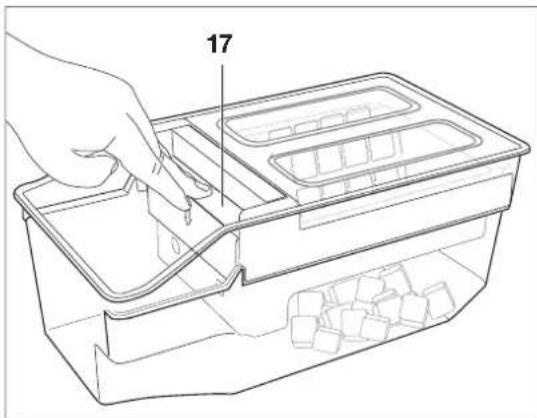

Eiswürfel bereiten 20

Raumteiler umsetzen 20

Pflege und Wartung 21

Außenwände und Türen reinigen 21

Kühlbereich reinigen 22

Gefrierbereich reinigen 22

Türdichtungen kontrollieren und reinigen23

Abtauen 23

Wenn's mal ein Problem gibt 24

Fehler suchen und beheben 24

Allgemeines

Unser Service 25

Beratung, Bestellung und Reklamation 25

Reparaturen und Ersatzteile 25

Umweltschutz leicht gemacht 26

Unser Beitrag zum Schutz der

Ozonschicht 26

Verpackungs-Tipps 26

Entsorgung des Gerätes 26

Technische Daten 27

Ihre Kühl-Gefrier-Kombination stellt sich vor

Ausstattungsmerkmale

• FCKW- und FCK-frei
• Magnet-Türverschluss
• Innenbeleuchtung
• Eiswürfelbehälter

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen, handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrie ren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

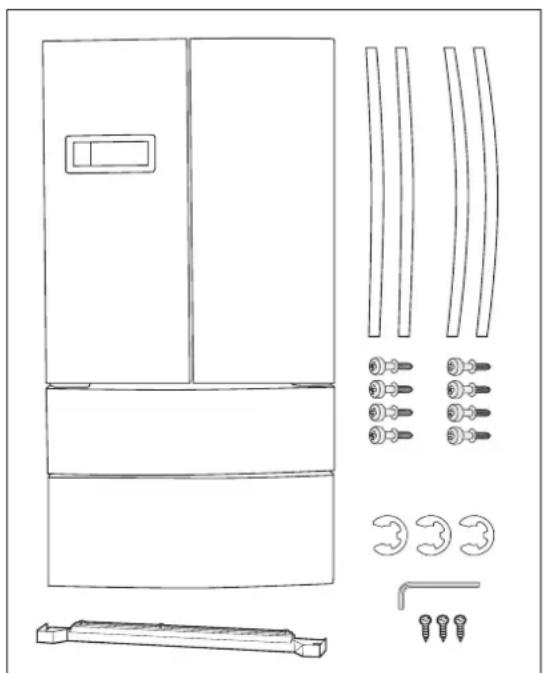

Kontrolle ist besser

1. Packen Sie die Kühl-Gefrier-Kombination aus und entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpols ter, auch auf der Geräterückseite.

Prüfen Sie, ob die Lieferung vollständig ist:

- Kühlbereich:

• 4 Glasablagen, verstellbar
• 2 Glasablagen als Abdeckung für die Frischkühlfächer
• 3 Frischkühlfächer für Obst und Gemüse
• 1 Schubfach für Obst und Gemüse
• 6 offene Türfächer
• 2 geschlossene Türfächer
• 2 Eierablagen
• 1 Flaschenablage

- Gefrierbereich:

-2 Gefrierschubfächer

-1 Eisbereiter
-1 Eiswürfelbehälter
-1 Eisschaufel
-1 Messbecher
-2 Raumteiler, verstellbar

– Garantieunterlagen
- Gebrauchsanleitung

1. Sollte der Lieferumfang unvollständig sein, wenden Sie sich bitte an unsere Bestellannahme.
2. Kontrollieren Sie, ob die Kühl-Gefrier-Kombination Transportschäden aufweist.

Sollten Sie Transportschäden feststellen, nehmen Sie die Kühl-Gefrier-Kombination nicht in Betrieb, benachrichtigen Sie bitte unsere Bestellannahme.

Bevor Sie die Kühl-Gefrier-Kombination benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung auf-

merksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender der Kühl-Gefrier-Kombination weiter.

5 Minuten für Ihre Sicherheit ...

Begriffserklärung

Folgende Si gnal worte finden Sie in dieser Gebrauchsanleitung.

GEFAHR

Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Das Signalwort warnt vor möglichen Sachschäden.

Sicherheitshinweise

In diesem Kapitel finden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Aufbau etc.

Risiken im Umgang mit elektrischen Haushaltsgeräten

Warnung

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
• Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
- Rauch entwickelt oder verbrannt riecht,
- ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren „Unser Service“ auf Seite 25.

- Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

- Falls der Netzstecker nach dem Einbau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

- Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.

• Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.
• Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
• Immer am Netzstecker selbst nicht am Netzkabel anfassen.
• Netzstecker niemals mit feuchten Händen anfassen.
• Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
• Wenn das Netzkabel des Geräts beschädigt ist, muss es den Hersteller, dessen Kundendienst oder eine qualifizierte kraft ausgetauscht werden.

Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen „Unser Service“ auf Seite 25.

• Wenn eigenständig Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
• Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
• Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
• Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

Risiken für Kinder

Erstickungsgefahr!

• Kinder nicht mit der Verpackungsfolie spielen lassen. Diese können sich darin verfangen oder ersticken.
• Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.
• Entfernen Sie niemals den Raumteiler aus dem unteren Gefrierschubfach und setzen Sie ihn auch nicht um.

durch Kinder können in ein großes Gefrierfach klettern und sich einschließen. Es besteht Erstickungs-/Erfrierungsgefahr!

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Risiken für bestimmte

Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben.

• Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Kinder dürfen nicht mit dem Gerät spielen.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

• Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.
• Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.
• Gerät nicht direkt an die Wand stellen. Halten Sie die Mindestabstände ein „Der richtige Standort“ auf Seite 12.

Gefahren durch Kältemittel!

Im Kältemittel-Kreis lauf Ihres Gerätes befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Iso-butan).

• Mechanische Eingriffe in das Kältesystem sind nur autorisierten Fachkräften er laubt.
• Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrlei tun gen usw.
• Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden führen. In diesem Fall die Augen unter

kla rem Was ser spülen und sofort einen Arzt ru fen.

• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät finden Sie im Kapitel „Technische Daten“ auf Seite 27.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
• Sicherstellen, dass die Transport wege und der Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
• Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Abstützen verwen den.

Gesundheitsgefahr!!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

• Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
  • Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
• Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Tempera-

turanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).

• Das eingelagerte Gefriergut – auch bei einem nur vorübergehenden Abschalten – aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern.
• Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
• Nach einem eventuellen Stromausfall überprüfen, ob die eingelagerten Lebens mittel noch genießbar sind.
• Zur Eiswürfel-Herstellung nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

- Vorgesehene Umgebungs temperatur ein halten (siehe Zeile „Klimaklasse“ auf Seite 27).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

• Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut verletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.
- Eiswürfel oder Eis am Stiel nicht direkt aus dem Gefrierbereich in den Mund nehmen.

HINWEIS

Gefahr von Sachschäden!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

• Das Kühlgerät möglichst nicht in die Horizontale kippen.
• Nach dem Transport das Kühlgerät vor dem Anschließen ca. 2 Stunden in seiner normalen Lage stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufließen.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Gerät nicht an den Türen oder Türgriffen ziehen oder heben.
• Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
• Keine elektrischen Geräte innerhalb des Geräts betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
• Keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
• Keine wärmeabgebenden Geräte wie Mikrowellen, Toaster etc. auf die Kühl-Gefrier-Kombination stellen. Lüftungsschlitze nicht verdecken.
• Nur Original-Zubehörteile verwenden.

• Nach dem Ausschalten 5 Minuten warten, bevor Sie das Gerät erneut einschalten.

• Um den Geruch zu ent fernen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser aus wi schen.

• Innenbeleuchtung ausschließlich zur Beleuchtung des Kühlraums verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.
• Beim Reinigen beachten:

– Auf keinen Fall aggressive, körnige, soda-, säure- oder lösemittel haltige oder schmirgelnde Putz mit tel verwenden. Empfehlenswert sind All-zweckreiniger mit einem neutralen pH-Wert.

- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

– Nur weiche Tücher verwenden.

Bedienelemente

Innenraum

1	Türfach zur Lagerung von Eiern, Butter und Käse.
2	Türablage zur Lagerung von Konserven, Gläsern und Getränkekartons.
3	Türablage zur Lagerung von kleinen Flaschen und Tuben.
4	Glasablage zur Lagerung von gekochten Speisen, Milchprodukten und Wurstwaren.
5	Flaschenablage
6	Frischkühlfach zur Lagerung von Obst und Gemüse.

7	Schubfach zur Lagerung von Obst und Gemüse.
8	Raumteiler zur Unterteilung des oberen Gefrierschubfachs.
9	Gefrierschubfach zur Lagerung gefrorener Lebensmittel wie Fleisch, Fisch, Speiseeis.
10	Eisbereiter zur manuellen Bereitung von Eiswürfeln.
11	Eiswürfelbehälter
12	Messbecher und Eisschaufel

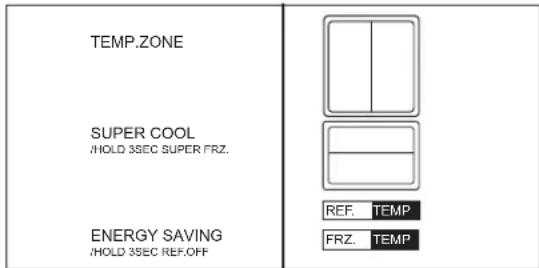

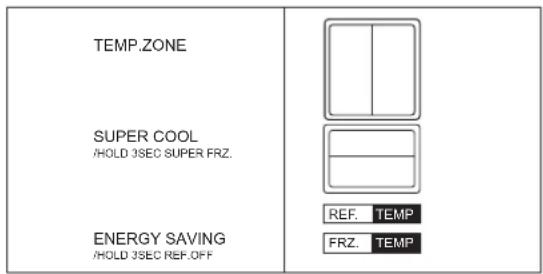

Display

TEMP.ZONE

TEMP.ZONE	Wahltaste TEMP.ZONE zum Wählen zwischen den Temperaturzonen Kühlbereich und Gefrierbereich.
RE	Anzeige REF. TEMP leuchtet, wenn die Temperatureinstellung für den Kühlbereich gewählt ist.
FR	Anzeige FRZ. TEMP leuchtet, wenn die Temperatureinstellung für den Gefrierbereich gewählt ist.

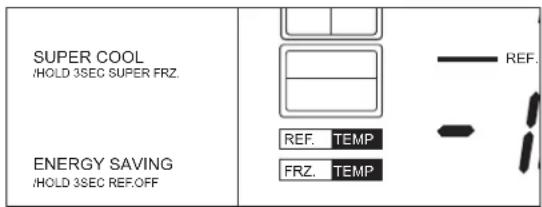

SUPER COOL	Taste SUPER COOL zum Ein- und Ausschalten „Schnelles Kühlen“ und „Schnelles Einfrieren“. Um „Schnelles Einfrieren“ ein- oder auszuschalten, Taste mehr als 3 Sekunden lang drücken.
	Anzeige SUPER COOL leuchtet, wenn die Temperatureinstellung „Schnelles Kühlen“ gewählt ist.
	Anzeige SUPER FRZ. leuchtet, wenn die Temperatureinstellung „Schnelles Einfrieren“ gewählt ist.

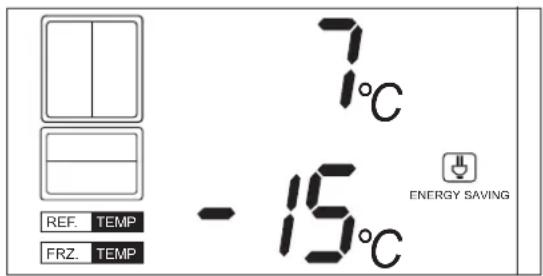

ENERGY SAVING	Taste ENERGY SAVING „Energie sparen“ stellt die Temperatur im Kühlbereich auf 7 °C, im Gefrierbereich auf -15 °C und schaltet die Kühlung im Kühlbereich aus. Um dem Kühlbereich außer Betrieb zu nehmen, Taste mehr als 3 Sekunden lang drücken.
	Anzeige ENERGY SAVING leuchtet, wenn „Energie sparen“ gewählt ist.
	Anzeige Kühlbereich leuchtet, wenn der Kühlbereich in Betrieb ist.
	Anzeige Gefrierbereich leuchtet, wenn der Gefrierbereich in Betrieb ist.
	Anzeige der Temperatur im Kühlbereich.
— REF. OFF —	Anzeige REF. OFF leuchtet, wenn der Kühlbereich außer Betrieb ist.
	Anzeige der Temperatur im Gefrierbereich.
	Taste "+" zum Erhöhen der Temperatur im Kühl- oder Gefrierbereich.
—	Taste "-" zum Absenken der Temperatur im Kühl- oder Gefrierbereich.

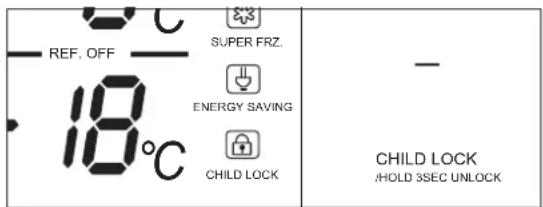

CHILD LOCK	Taste CHILD LOCK zum Sperren und Entsperren des Bedienfelds. Um die Sperrung aufzuheben, Taste mehr als 3 Sekunden lang drücken.
	Anzeige CHILD LOCK leuchtet, wenn das Bedienfeld gesperrt ist.

Gerät vorbereiten

WARNUNG

Verletzungsgefahr beim Transport!

Die Kühl-Gefrier-Kombination ist sehr schwer und kann Sie verletzen, wenn sie Ihnen z. B. auf die Füße fällt.

- Nehmen Sie beim Transport, bei der Aufstellung und Ausrichtung die Hilfe einer weiteren Person in Anspruch.

WARNUNG

Gefahr durch Kältemittel!

Im Kältemittel-Kreis lauf Ihrer Kühl-Gefrier-Kombination be fin det sich das umweltfreundliche, aber brennbare Kältemittel Isobutan (R600a). Mechanische Eingriffe in das Kältesystem sind nur autorisierten Fachkräften er laubt.

• Damit im Falle eines Lecks im Kältemittelkreislauf kein entzündliches Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrer Kühl-Gefrier-Kombination finden Sie auf dem Typenschild.
• Stellen Sie keine wärmeabgebenden Geräte wie Mikrowellen, Toaster etc. auf die Kühl-Gefrier-Kombination. Achten Sie darauf, dass die Lüftungsschlitze nicht verdeckt werden. Betreiben Sie keine elektrischen Geräte innerhalb des Kühl- oder Gefrierbereichs.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

• Transportieren Sie die Kühl-Gefrier-Kombination möglichst nur in einer Schräglage von maximal 45°.
• Vermeiden Sie beim Transport übermäßigen Druck auf Türen und Gerätabdeckungen der Kühl-Gefrier-Kombination.
• Kippen Sie die Kühl-Gefrier-Kombination möglichst nicht in die Horizontale.
• Lassen Sie die Kühl-Gefrier-Kombination nach dem Transport 6 Stunden ruhig stehen, damit die Kühlflüssig keit zur Ruhe kommt.
• Verwenden Sie beim Entfernen der Schutzfolie von der Türoberfläche keine spitzen Gegenstände.
• Verstellen Sie den Verschlussbalken der linken Kühlbereichstür nicht.

Um den Geruch zu ent fer nen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser auswischen. Auf keinen Fall Seife, schar fe, körnige, soda- oder lösemittelhaltige Putz mit tel verwenden.

Neben dem Lieferumfang benötigen Sie einen kleinen Kreuzschlitz-Schraubendreher.

Der richtige Standort

Die Kühl-Gefrier-Kombination ist für eine Umgebungstemperatur zwischen 16 °C und 38 °C ausgelegt.

Um die größtmögliche Kühlleistung bei geringsstem Energieverbrauch zu erzielen, sollte der Standort

– ein nicht zu warmer, trockener, gut belüfteter Raum sein,
- nicht direkt von der Sonne beschienen werden.

Weitere Voraussetzungen:

– Der Fußboden muss tragfähig und eben sein.
– Der Raum muss ein Volumen von mindestens 10 m ^3 haben.
– Der Abstand zur Wand muss an allen Seiten mindestens 10 cm betragen.
– Der Abstand zur Zimmerdecke muss mindestens 30 cm betragen.

Ungünstig ist ein Platz unmittelbar neben einem Ofen, Herd oder Heiz kör per. Installieren Sie gegebenenfalls eine Isolierplatte zwischen den Geräten. Halten sie auf jeden Fall einen Mindestabstand von 10 cm ein.

Kühl-Gefrier-Kombination ausrichten

Die Kühl-Gefrier-Kombination muss auf einem ebenen, festen Untergrund stehen. Überprüfen Sie den Stand der Kühl-Gefrier-Kombination am besten mit einer Wasserwaage. Beim Öffnen der Türen darf sich die Kühl-Gefrier-Kombination nicht be we gen.

Unebenheiten des Untergrunds ausgleichen

Unebenheiten des Untergrunds können Sie über die beiden vorderen Stellfüße ausgleichen.

1. Türen schließen.
2. Kühl-Gefrier-Kombination leicht nach hinten kippen.

1. Stell füße hinein bzw. herausdrehen, bis die Kühl-Gefrier-Kombination senk recht aus gerich tet ist.
2. Kühl-Gefrier-Kombination wieder gerade hinstellen und Ausrichtung mit einer Wasserwaage prüfen.

Kühlbereichstür schließen

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

- Verstellen Sie den Verschlussbalken der linken Kühlbereichstür nicht.

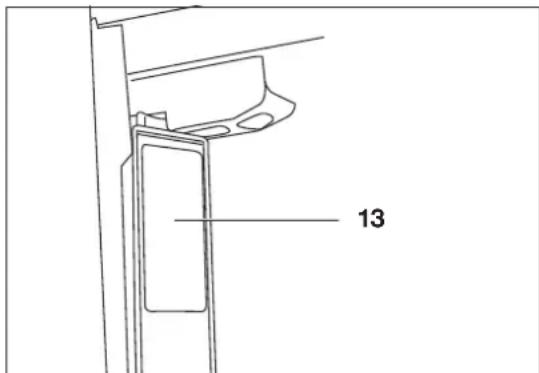

13

Um Kälteverlust zu vermeiden, ist die linke Kühlbereichstür mit einem Verschlussbalken 13 ausgestattet. Beim Schließen der Tür klappt er automatisch um und verriegelt beide Kühlbereichstüren. Ein Erwärmen des Verschlussbalkens 13 ist normal.

Türen justieren

Es kann vorkommen, dass die Türen nicht auf gleicher Höhe stehen, auch wenn die Kühl-Gefrier-Kombination selbst vollkommen waa-gerecht ausgerichtet ist. In diesem Fall können Sie die Stellung der Türen justieren, indem Sie die niedrigere Tür anheben.

1. Tür öffnen und anheben. Es entsteht eine Lücke zwischen dem unteren Türscharnier und der Tür.

2. Mitgelieferten Befestigungsring in die Lücke einsetzen.

3. Tür schließen.

4. Stellung der Türen überprüfen, ggf. weitere Befestigungsringe einsetzen.

Türgriffe montieren

Der Lieferumfang beinhaltet vier Türgriffe,

- zwei für den Kühlbereich.

- zwei für den Gefrierbereich.

Die Türgriffe unterscheiden sich in der Größe ihres Bogens. Die Griffe für den Gefrierbereich besitzen einen höheren Bogen.

1. Mit einem Kreuzschlitz-Schraubendreher die 8 mitgelieferten Bolzen 14 in die Türen schrauben.

16 15 14

1. Türgriffe 16 auf die Bolzen 14 setzen.

2. Fixierschrauben 15 mit dem mitgelieferten Innensechskant im Uhrzeigersinn festdrehen.

Scharnierblende montieren

- Mit den 3 mitgelieferten Schrauben Scharnierblende am Gerätesockel befestigen.

Inbetriebnahme

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

- Lassen Sie die Kühl-Gefrier-Kombination nach ihrem Transport erst ca. 6 Stunden in ihrer normalen Lage stehen, bevor Sie sie in Betrieb nehmen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufließen.

- Netzstecker an eine vorschriftsmäßig installierte Steck do se anschließen (220 - 240 V\~50 Hz, 10 A).

Kühl-Gefrier-Kombination sperren / entsperren

REF. OFF 18°C SUPER FRZ. ENERGY SAVING CHILD LOCK CHILD LOCK /HOLD 3SEC UNLOCK

Die Kühl-Gefrier-Kombination ist gegen unbeabsichtigte Änderungen der Einstellungen gesichert. Das Symbol 📁 leuchtet in der Display-Anzeige. Wenn Sie eine Taste drücken, ertönt ein Signalton und die Anzeige 📁 blinkt.

• Um das Bedienfeld zu entsperren, Taste CHILD LOCK 3 Sekunden lang drücken. Die Anzeige 📂erlischt und ein Signalton ertönt. Die Tasten des Bedienfelds sind jetzt freigegeben.

• Um die Sperrung wiederherzustellen,

• Taste CHILDLOCKEin Signalton ertönt, und das Symbol erscheint in der Anzeige.
  – 25 Sekunden lang keine Taste drücken. Ein Signalton ertönt, und das Symbol 📁 erscheint in der Anzeige.

Temperatur im Kühlbereich einstellen

TEMP.ZONE SUPER COOL /HOLD 3SEC SUPER FRZ. ENERGY SAVING /HOLD 3SEC REF.OFF REF. TEMP FRZ. TEMP

1. Um die Temperatur für den Kühlbereich einzustellen, Taste TEMP.ZONE so oft drücken, bis auf dem Display REF. TEMP aufleuchtet. Der Kühlbereich ist ausgewählt.

8°C REF. OFF SUPER COOL SUPER FRZ. ENERGY SAVING + -

1. Taste + drücken, um die Temperatur im Kühlbereich zu erhöhen, Taste - drücken, um die Temperatur im Kühlbereich zu senken. Tasten so oft drücken, bis die gewünschte Temperatur in der Anzeige erscheint. Um die Einstellung zu bestätigen, Taste CHILD LOCK drücken.

Zur Verfügung stehen die Temperatureinstellungen:

Die ideale Temperatur im Kühlbereich liegt bei +6 °C.

Temperatur im Gefrierbereich einstellen

TEMP.ZONE SUPER COOL /HOLD 3SEC SUPER FRZ. ENERGY SAVING /HOLD 3SEC REF.OFF REF. TEMP FRZ. TEMP

1. Um die Temperatur für den Gefrierbereich einzustellen, Taste TEMP.ZONE so oft drücken, bis auf dem Display FRZ. TEMP aufleuchtet. Der Gefrierbereich ist ausgewählt.

8°C — REF. OFF — 18°C SUPER COOL SUPER FRZ. ENERGY SAVING CHILD LOCK + - CHILD LOCK (HOLD 3SEC UNLOCK)

1. Taste + drücken, um die Temperatur im Gefrierbereich zu erhöhen, Taste - drücken, um die Temperatur im Gefrierbereich zu senken. Tasten so oft drücken, bis die gewünschte Temperatur in der Anzeige erscheint. Um die Einstellung zu bestätigen, Taste CHILD LOCK drücken.

Zur Verfügung stehen die Temperatureinstellungen:

-15°C -16°C -17°C -18°C -19°C -20°C -21°C -22°C -23°C -24°C

Die ideale Temperatur im Gefrierbereich liegt bei -18 °C.

Gerät abschalten, ohne die Stromzufuhr zu unterbrechen

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei deren Verzehr besteht die Gefahr einer Lebensmittelvergiftung.

• Überprüfen Sie nach einem eventuellen Stromausfall, ob die eingelagerten Lebensmittel noch genießbar sind. Verbrauchen Sie angetaute Lebensmittel sofort.
• Frieren Sie auf- oder angetaute Lebensmittel nicht wieder ein.
• Entsorgen Sie nach einem eventuellen Stromausfall eingefrorene Lebensmittel, die erkennbar angetaut sind.
• Nehmen Sie – auch bei einem nur vorübergehenden Abschalten – des Kühlbereichs die Lebensmittel aus dem Kühlbereich der Kühl-Gefrier-Kombination, und lagern Sie sie in einem ausreichend kühlen Raum oder einem anderen Kühlschrank.

Um den Kühlbereich außer Betrieb zu nehmen (z.B. während des Urlaubs), ohne die Stromzufuhr zu unterbrechen,

SUPER COOL /HOLD 3SEC SUPER FRZ. ENERGY SAVING /HOLD 3SEC REF.OFF REF. TEMP FRZ. TEMP REF.

- Taste ENERGY SAVING 3 Sekunden lang drücken.

REF. OFF

Die Anzeige REF. OFF blinkt. Die Temperatureinstellung für den Kühlbereich wechselt auf --. Das Symbol für den Kühlbereich erlischt.

- Um die Sperrung aufzuheben, Taste ENERGY SAVING erneut 3 Sekunden lang drücken. Die ursprüngliche Temperatureinstellung erscheint auf dem Display. Das Symbol wird wieder angezeigt.

Energie sparen

Um die größtmögliche Kühlleistung bei geringsstem Energieverbrauch zu erzielen,

SUPER COOL /HOLD 3SEC SUPER FRZ. ENERGY SAVING /HOLD 3SEC REF.OFF REF. TEMP FRZ. TEMP REF.

- Taste ENERGY SAVING drücken.

7°C - 15°C REF. TEMP FRZ. TEMP ENERGY SAVING

In der Anzeige leuchtet das Symbol ☐auf. Die Temperatureinstellung für den Kühlbereich wechselt auf 7 °C und die Temperatureinstellung für den Gefrierbereich auf -15 °C.

- Um „Energie sparen“ aufzuheben, erneut Taste ENERGY SAVING drücken. Die ursprünglichen Temperatureinstellungen erscheinen auf dem Display. Das Symbol Verlischt.

Hinweis: Verwenden Sie eine Gefrierraumtemperatur wärmer als -18 °C nur zur kurzfristigen Lagerung!

Eingefrorene Lebensmittel brauchen dauerhaft eine gleichmäßige Lagertemperatur von -18 °C, um optimal gelagert zu werden.

Der Energieverbrauch und die Temperatur in der Kühl-Gefrier-Kombination können ansteigen,

– wenn die Raumtemperatur über- oder unterschritten wird.
- abhängig von dem vorgesehenen Standort.
– wenn die Türen häufig oder lange geöffnet werden.

Um einen übermäßigen Kälteverlust zu verhindern, ertönt ein Signalton, wenn eine oder beide Türen der Kühl-Gefrier-Kombination länger als 1,5 Minuten geöffnet sind. Die Innenraumbeleuchtung schaltet sich aus.

- Schließen Sie die Gefrierbereichs- und/oder die Kühlbereichstüren.

Standby-Funktionen

Wenn 30 Sekunden lang keine Taste gedrückt wurde, schalten sich alle Display-Anzeigen ab.

Damit die Display-Anzeigen aufleuchten,

– eine beliebige Taste drücken.
- eine Tür öffnen.

Kühlen und Einfrieren

Kühlen

VORSICHT

Gesundheitsgefahr!

Der Verzehr verdorbener Lebensmittel kann zu einer Lebensmittelvergiftung führen.

• Verpacken Sie besonders rohes Fleisch und Fisch ausreichend, sodass danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
• Überschreiten Sie nicht die von den Lebensmittelherstellern empfohlenen Lagerzeiten für die jeweiligen Lebensmittel. Halten Sie die auf der Verpackung angegebenen Lagertemperaturen ein.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

- Lagern Sie nicht mehr als 10 kg Kühlgut im Schubfach des Kühlbereichs.

Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu kühlenden Lebensmittel nur verpackt in den Kühlbereich. Ver wen den spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien.

– Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

– Legen Sie die Lebensmittel

– Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen. – Legen Sie die Lebensmittel

– so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. ä. ab.

– nicht direkt an die Rückwand. Sie kön nen sonst an der Rückwand festfrieren.

– Legen Sie ein Kühlschrankthermometer auf die Glas ablage über dem Frischkühlfach, um die richtige Temperatur kontrollieren zu können. Optimal sind etwa 6 °C.

– Obst/Gemüse: Frisches Obst und Gemüse in die Frischkühlfächer legen. Eine hohe Luftfeuchtigkeit hält Obst und Gemüse länger frisch.
– Auf der Glasablage über den Frischkühlfächern ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch.
– Gekochtes/Gebackenes auf die Glasablagen legen.
– Im oberen Bereich und in den Türablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
– Stellen Sie sicher, dass Flaschen und Getränkekartons gut verschlossen sind und nicht auslaufen können. Legen Sie Flaschen und Getränkekartons in die Tür-ablage oder in die dafür vorgesehenen Flaschen ablage.

Luftfeuchtigkeit regulieren

Die Luftfeuchtigkeit in den Frischkühlfächern kann mit den Reglern der „Humidity Control“ stufenlos reguliert werden.

HIGH • • • • • • • • LOW

• Die Einstellung HIGH sorgt für eine hohe Luftfeuchtigkeit innerhalb des Frischkühlfachs. Dies ist ideal zum Lagern von Obst und Gemüse.
  • Die Einstellung LOW sorgt für eine geringe Luftfeuchtigkeit innerhalb des Frischkühlfachs und ist geeignet für die Lagerung von Fleisch- und Wurstwaren.

Schnelles Kühlen

Wenn Sie z.B. möchten, dass eine Dose, die Sie ins Schnellkühlfach gestellt haben, schneller gekühlt wird,

In der Anzeige leuchtet das Symbol ☐ auf. Die Temperatureinstellung für den Kühlbereich wechselt auf 2 °C.

- Wenn der Inhalt des Schnellkühlfachs ausreichend gekühlt ist, erneut Taste SUPER COOL drücken. Auf dem Display leuchtet die ursprüngliche Temperatureinstellung auf und das Symbol 📄rlischt.

Glasablagen umsetzen

1. Glasablage anheben und herausnehmen.
2. Glasablage an neuer Position von oben in die Halterungen an der Geräterückwand einsetzen.

Einfrieren

VORSICHT

Verletzungsgefahr!

Ein unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Verletzungen führen.

• Wenn Sie die gefrorenen Innenwände oder Lebensmittel mit nassen Händen berühren, können Sie sich Ihre Haut verletzen. Auch bei trockener Haut sind Hautschäden möglich. Benutzen Sie ein trockenes Tuch zum Anfassen der Tiefkühlkost.
• Bei direktem Kontakt mit dem Gefriergut besteht Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

• Frieren Sie keine kohlensäurehaltigen Getränke ein! Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.
• Frieren Sie hochprozentigen Alkohol nur fest verschlossen ein.
• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit ein.

Damit Geschmack und Nährwert Ihrer Tief kühlkost erhalten bleiben, Ihre Kühl-Gefrier-Kombination nicht zu viel Strom ver braucht und der Gefrierbereich nicht unnötig oft abgetaut werden muss, beachten Sie bitte:

– Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18 °C.

– Als Richtwert für diese Kühl-Gefrier-Kombination gilt: Innerhalb von 24 Stun den können max. 10 kg frische Ware eingefroren werden.
– Nur qualitativ einwandfreie Lebensmittel einfrieren, die ih ren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.
– Auch Fertiggerichte möglichst in Portionsgrößen ein frie ren. Kleine Mengen frieren schneller bis zum Kern durch. Au ßer dem ist es wirtschaftlicher, mehrere kleine Portionen einzufrieren, als den Rest einer großen Portion weg zu wer fen.
– Fleisch, Geflügel und Fisch roh oder zubereitet in haushaltsgerecht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Dar auf ach ten, dass z. B. Fleisch nicht in der eigenen Auftauflüssigkeit liegt.
- Frische und zubereitete Speisen ungesalzen und ungewürzt einfrieren. Ungesalzen eingefrorene Lebensmittel haben eine längere Halt bar keit.
– Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Verpackungsmaterial verwenden, d. h. luft- und flüssigkeitsundurch lässig, nicht zu steif, gut verschließbar und zu beschrif ten.
– Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
– Empfohlene Lagerzeiten und -temperaturen einhalten.
– Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.
– Zubereitete Lebensmittel abkühlen lassen, bevor sie eingefroren werden. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung in der Kühl-Gefrier-Kombination.
– Keine vollen Getränkeflaschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen.

Schnelles Einfrieren

Wenn Sie mehr als 10 kg Gefriergut einlagern oder Gefriergut möglichst schonend und schnell einfrieren möchten,

Gefrierbereich vor dem Einlagern der Le bensmit tel vorkühlen:

1. Taste SUPER COOL 3 Sekunden lang drücken.

2°C SUPER COOL 10

Die Temperatureinstellung für den Gefrierbereich wechselt auf -24 °C und das Symbol 📋 wird angezeigt.

1. Beträgt die Temperatur -18 °C (mit einem Kühl-/Gefrier thermometer kontrollieren), kann bereits tiefgekühlte Ware eingelagert werden.
2. Beträgt die Temperatur -22 °C, können frische Lebensmittel eingelagert werden. Die Temperatur im Gefrierbereich steigt kurzfri stig an.
3. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren. Taste SUPER COOL erneut 3 Sekunden lang drücken. Auf dem Display leuchtet die ursprüngliche Temperatureinstellung auf und das Symbol 📋 erlischt.

Eiswürfel bereiten

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei deren Verzehr besteht die Gefahr einer Lebensmittelvergiftung.

- Verwenden Sie zur Bereitung von Eiswürfeln nur Trinkwasser.

VORSICHT

Verletzungsgefahr!

Ein unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Verletzungen führen.

- Bei direktem Kontakt mit dem Gefriergut besteht Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel direkt aus dem Gefrierbereich in den Mund.

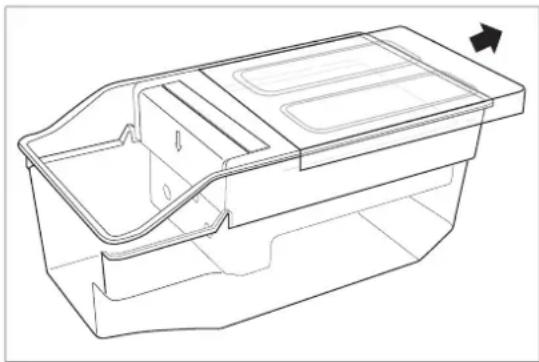

1. Messbecher 12 bis zur Markierung MAX mit frischem Trinkwasser füllen. Die Füllmenge reicht aus, um eine Eisschale im Eisbereiter 10 zu füllen.

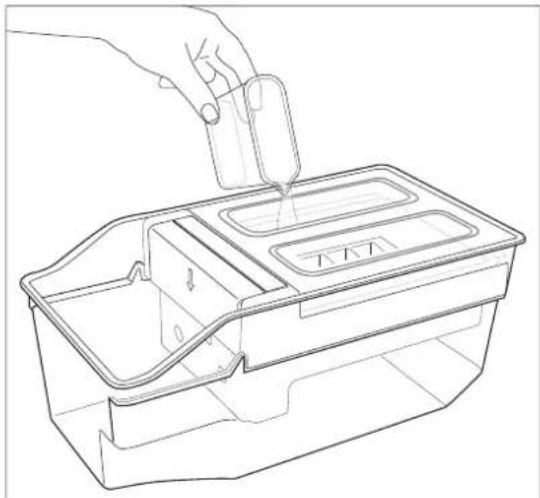

1. Wasser gleichmäßig entlang des Schlitzes in die Eisschale gießen.

2. Zum Füllen der zweiten Eisschale Schritt 1 und 2 wiederholen.

17

1. Wenn das Wasser zu Eis gefroren ist, Taste 17 bis zum Anschlag nach unten drücken. Die Eisschalen drehen sich und die Eiswürfel fallen in den Eiswürfelbehälter.

2. Eiswürfel mit der Eisschaufel entnehmen.

Raumteiler umsetzen

Um den Raumteiler im oberen Gefrierschubfach umzusetzen,

1. Raumteiler in Richtung des Pfleils nach vorn drücken und herausheben.

2. Raumteiler an neuer Position von oben in die Halterungen einsetzen.

Pflege und Wartung

WARNUNG

Explosionsgefahr!

Abtausprays können explosive Gase bilden, kunststoffschädigende Komponenten enthalten und gesundheitsschädlich sein.

- Verwenden Sie nie Abtausprays.

WARNUNG

Gesundheitsgefahr!

Ein Temperaturanstieg des Gefrierguts während des Abtauens kann die Lebensdauer des Gefrierguts verkürzen,

- Sorgen Sie dafür, dass das Gefriergut während der Abtauzeit ausreichend kühl zwischengelagert wird.

VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Hautschäden und Verletzungen führen.

- Fassen Sie niemals mit nassen Händen an die Innenwände oder die gefrorenen Lebensmittel. Auch bei trockenen Händen sind Verletzungen möglich.

- Nutzen Sie zum Herausnehmen der Tiefkühlkost ein trockenes Handtuch.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit der Kühl-Gefrier-Kombination kann zu Beschädigungen führen.

- Verwenden Sie keine elek tri schen Heiz ge rä te, offene Flammen oder Eis krat zer zum Abtauen. Die Isolie rung könnte schmelzen oder zerkratzt wer den.

• Halten Sie die Glasablagen beim Herausnehmen an ihrem Kunststoffrahmen fest. Die Glasplatten in den Glasablagen über den Frischkühlfächern sind lose eingelegt und können herausgedrückt werden.
• Verwenden Sie zum Reinigen keine ätzenden und scheuernden Reinigungsmittel- oder -schwämme. Diese können die Oberflächen beschädigen. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
• Spritzen Sie die Kühl-Gefrier-Kombination niemals mit einem Wasserstrahl ab (z. B. Hochdruckreiniger).
• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile dringt.
• Verwenden Sie nur weiche Tücher.
• Verwenden Sie Pflegemittel nur für die Außen flä chen.
  • Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt. Fetten Sie daher die Türdichtungen nicht ein.

Außenwände und Türen reinigen

– Lackierte Oberflächen

Verwenden Sie nur eine leichte pH-neutrale Seifenlauge. Niemals Scheuerpulver, soda-, säure- oder lösemittelhaltige Putzmittel verwenden.

- Edelstahl-Oberflächen

Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden!

Kühlbereich reinigen

1. Netzstecker aus der Steckdose ziehen.
2. Kühlgut herausnehmen und in ei nen kühlen Raum stellen.
3. Frischkühlfächer, Türablagen, Glasablagen und Glasplatten herausnehmen und in lauwarmem Wasser mit etwas Spülmittel rei ni gen.
4. Zur Vorbeugung gegen Schimmelpilze ist auch der Zusatz von Essig geeignet. (Rei nigungsessig, Haushaltsessig oder Essiges-senz).
5. Mit klarem Wasser nachwischen.
6. Trocken wischen und die Tür zum Lüften noch einige Zeit offen lassen. Frischkühlfächer, Türablagen, Glasablagen und Glasplatten wieder einsetzen.
7. Kühlgut wieder einlegen, und Netzstecker in die Steckdose stecken.
8. Taste SUPER COOL drücken. In der Anzeige leuchtet das Symbol ☐ auf.
9. Sobald eine Temperatur von +6 °C im Kühlbereich erreicht ist, erneut Taste SUPER COOL drücken. Auf dem Display leuchtet die ursprüngliche Temperatureinstellung auf. Gewünschte Temperatur einstellen (siehe „Temperatur im Kühlbereich einstellen„).

Gefrierbereich reinigen

Kälteresere schaffen

1. Mindestens 3 Stunden vor dem Ab tau en Taste SUPER COOL 3 Sekunden lang drücken. In der Anzeige leuchtet das Symbol ☐ auf. Die Tief kühl kost erhält so eine Kältereserve und taut nicht so schnell auf.
2. Netzstecker aus der Steckdose ziehen.
3. Gefriergut herausnehmen. Dick in Zeitungspapier ein wie keln und kühl zwischenlagern.

Utensilien entnehmen

• Eisbereiter, Eiswürfelbehälter, Eisschaufel, Messbecher und Raumteiler herausnehmen.
• Falls erforderlich, können Sie auch die Gefrierschale aus dem oberen Gefrierfach entnehmen.
  – Dazu die obere Gefrierschublade soweit wie möglich öffnen und am Griff festhalten.
  – Die Gefrierschale mit beiden Händen links und rechts anfassen, nach hinten drücken und nach oben herausziehen.

• Deckel vom Eisbereiter abziehen.

Gefrierschubladen, -schalen und Zubehörteile reinigen

1. Eisbereiter und -deckel, Eisschaufel, Messbecher und Raumteiler in warmem Spülwasser ab wa schen. Gründlich ab-trocknen.
2. Gefrierschubfächer und Gefrierschalen mit warmem Spülwasser auswischen. Beim Nachwischen einige Tropfen Essig ins Wasser geben, um Schimmelbildung vorzubeugen. Gründlich abtrocknen.
3. Die Türdichtung mit klarem Wasser reinigen. Gründlich ab trock nen.
4. Nach dem Reinigen alles, einschließlich der Tür dich tung, gründlich trocken reiben und kurze Zeit lüften.
5. Gefriergut wieder einlegen, und Netzstecker in die Steckdose stecken.

6. Taste SUPER COOL 3 Sekunden lang drücken. In der Anzeige leuchtet das Symbol ☐ auf.

7. Sobald eine Temperatur von -18 °C im Gefrierbereich erreicht ist, Taste SUPER COOL erneut 3 Sekunden lang drücken. Auf dem Display leuchtet die ursprüngliche Temperatureinstellung auf und das Symbol 🌐 erlischt.

8. Gewünschte Temperatur einstellen (siehe „Temperatur im Gefrierbereich einstellen„).

Tipp:

Um nach Pflege und Wartung die gesamte Kühl-Gefrier-Kombination schnell in Betrieb zu nehmen, verwenden Sie gleichzeitig die Temperatureinstellungen „Schnelles Einfrieren“ und „Schnelles Kühlen“.

Abtauen

Gefrierraum

Durch die No-Frost-Technik bleibt der Gefrierbereich eisfrei. Ein Abtauen ist nicht notwendig.

Kühlraum

Das Abtauen des Kühlraums erfolgt automatisch. Das Tauwasser fließt durch eine Öffnung in der Geräterückwand in eine Tauwasserschale, wo es durch die Abwärme des Motors verdunstet.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine war me Luft in die Kühl-Gefrier-Kombination eindringt.

1. Zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stellen einklemmen. Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Dich tung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fin gern etwas her aus zie hen.
3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

Wenn's mal ein Problem gibt

Fehler suchen und beheben

Prüfen Sie bitte anhand dieser Tabelle, ob Sie die festgestellte Störung selbst beheben können.

WARNUNG

Stromschlag- und Verletzungsgefahr!

Durch unsachgemäße Reparatur einer defekten Kühl-Gefrier-Kombination wird der Reparateur und der Benutzer in Gefahr gebracht.

• Lassen Sie nur autorisierte Fachkräfte die Kühl-Gefrier-Kombination reparieren. Wenden Sie sich im Zweifelsfall an unser EXPERTEN-TEAM.
• Führen Sie nur die Aktionen aus, die in dieser Gebrauchsanleitung beschrieben werden.

Problem Mögliche Ursache Lösungen, Tipps
Kompressor und Innenbeleuchtung aus.	Steckdose hat keinen Strom. Durch	Anschluss eines anderen Geräts prü fen.
	Netzstecker sitzt nicht fest.	Festen Sitz des Netzsteckers kontrollieren.
Kompressor läuft nicht, Innenbeleuchtung an.	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Kühl-Gefrier-Kombination kühlt zu stark.	Falsche Temperatur-Einstellung. Zu hohe Kühlstufe gewählt.	Niedrigere Kühlstufe wählen.
Kühl-Gefrier-Kombination kühlt nicht ausreichend.	Falsche Temperatur gewählt. Höhere	Kühlstufe wählen.
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“.
	Kühl-Gefrier-Kombination steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen Kühl-Gefrier-Kombination und Wärmequelle stellen oder Standort wech seln.
	Speisen wurden nicht abgekühlt. N	ur abgekühlte Speisen einlegen.
	Zuviel Ware auf einmal eingelegt.	Nicht mehr Ware als 10 kg auf einmal einlegen.
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe letzte Seite).
	Kompressor scheint defekt.	Höchste Kühlstufe wählen (-24 °C).Kom pres vor nicht binnen einer Stunde ein, verständi gen Sie unseren Service.
Kühl-Gefrier-Kombination erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen– Kälteaggregat läuft.
		Fließgeräusche – Kältemittel fließt durch die Rohre.
		Klicken – Motor schaltet ein oder aus.
	Störende Geräusche.	Festen Stand überprüfen.
		Gegenstände von der Kühl-Gefrier-Kombination entfernen.
		Fremdkörper auf der Rückseite entfernen und genügend Abstand zur Wand lassen.
Innenraumbeleuchtung funktioniert nicht.	LED-Lampe ist defekt.	Kontaktieren Sie unseren Service.

Schaltet der

Unser Service

Damit wir Ihnen sc hnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
Hanseatic Side by SideKühl-Gefrier-Kombination	HFD 17690A1W 510 563
	HFD 17690A1S 856 090

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service:

Telefon [phone]

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz leicht gemacht

Unser Beitrag zum Schutz der Ozonschicht

In dieser Kühl-Gefrier-Kombination wurden 100% FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die Ozon schicht geschützt und der Treibhaus-Effekt reduziert.

Auch Energie sparen schützt vor zu starker Erwärmung un se rer Erde. Ihre neue Kühl-Gefrier-Kombination verbraucht mit ihrer umweltverträglichen Isolierung und ihrer Technik wenig Energie.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt: Außenverpackung aus Pappe, Formteile aus ge schäum tem, FCKW-freiem Polystyrol (PS), Folien und Beutel aus Polyäthylen (PE) und Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte die Kühl-Gefrier-Kombination zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte die Kühl-Gefrier-Kombination einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010, 643/2009 und DIN EN 62552

Hersteller	Hanseatic
Gerätebezeichnung	Kühl-Gefrier-Kombination
Modell	HFD 17690A1W, HFD 17690A1S
Kategorie des Kühlgerätes	7, Kühl-Gefriergerät
Energieeffizienzklasse1)	A+
Jährlicher Energieverbrauch2)	387 kWh/Jahr
Summe der NutzinhalteGefrierbereich / Stern-EinstufungKühlbereich (frostfrei)	120 L / *422 L
Lagerzeit bei Störung	15 Stunden
Gefriervermögen	10 kg / 24 Stunden
Klimaklassen3) / Grenzwerte der Umgebungstemperaturen,für die die Kühl-Gefrier-Kombination ausgelegt ist	N, ST / 16 °C bis 38 °C
Luftschallemission4)	45 dB(A) re 1pW
Leistung	140 W
Versorgungsspannung	220 V bis 240 V~ / 50 Hz
Stromverbrauch	1,5 A
Gerätemaße (Höhe x Breite x Tiefe)	176 cm x 90,2 cm x 75 cm
Leergewicht	135 kg
Kältemittel	R600a (Isobutan)
Kältemittel Füllmenge	75 g
Schaummittel	Zyklopentan
Bestell-Nr.	510 563 weiß,856 090 silberfarben

Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht dem Lebensmittel-, Bedarfsgegenstände- und Futtermittelgesetzbuch.

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Sicherheitsanforderungen der „Niederspannungsrichtlinie“ 2006/95/EG
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG.

Beachten Sie die landesspezifischen Normen und Regeln!

^1) Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).
2) Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab. Ermittelt nach Norm EN 153
3) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der genannten Umgebungstemperatur bestimmt ist. Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist. Sinkt die Raumtemperatur we sent lich darunter, schaltet das Gerät nicht so oft ein. Dies bedeutet, dass ein unerwünschter Temperatur an stieg entstehen kann.

Deshalb achten Sie bitte auf die Einhaltung der Umgebungstemperatur.

Umgebungstemperatur je Klimaklasse

SN: +10 °C bis +32 °C
N: +16 °C bis +32 °C
ST: +16 °C bis +38 °C
T: +16 °C bis +43 °C
4) Ermittelt nach Richtlinie 86/594/EWG

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Da ten abweichen.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Temperaturen im Inneren des Geräts halten zu kön nen. Steht das Gerät im kühlen Raum, so er folgt dieses Schalten seltener.
