BEDIENUNGSANLEITUNG GRIMAX 100 Huvema

BANDSCHLEIFMASCHINEN

GRIMAX 50,75,100,150 S - BRAKE

INHALTSVERZEICHNIS

1. Beförderung und Abwicklung 5

1.1 Beförderung 5

1.2 Abwicklung 5

1.3 Montage 5

1. Gebrauchsanweisung 6

2.1 Bedienung 6

2.2 Sicherheitsanweisungen für stationäre Werkzeugmaschinen 6

2.3 Wartung 6

1. Ersatzteilliste 7

3.1 Teilezeichnung vom Bandschleifer ohne Saug 7

3.2 Verzeichnis der Ersatzteile für Bandschleifer ohne Saug 8

3.3 Teilezeichnung vom Bandschleifer mit Saug 9

3.4 Verzeichnis der Ersatzteile für Bandschleifer mit Saug 10

1. Technische Daten 11

4.1 Technische Spezifikationen 11

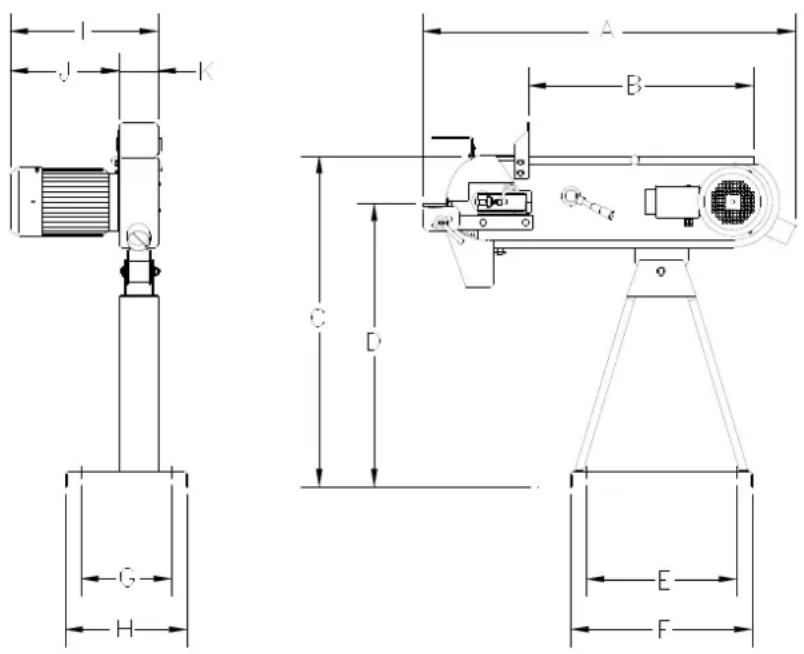

4.2 Masse und Dimensions 11

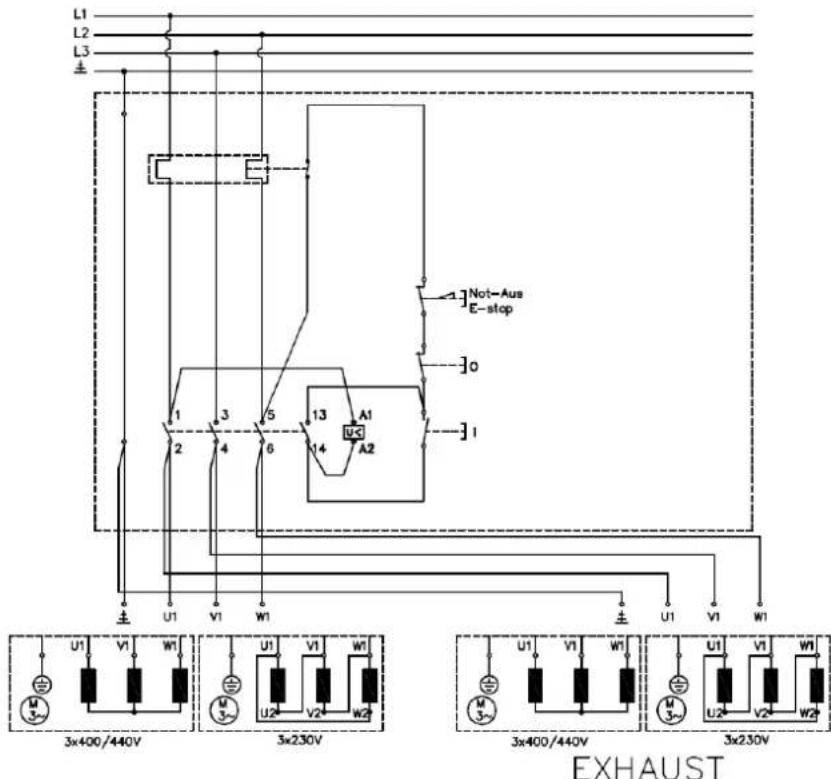

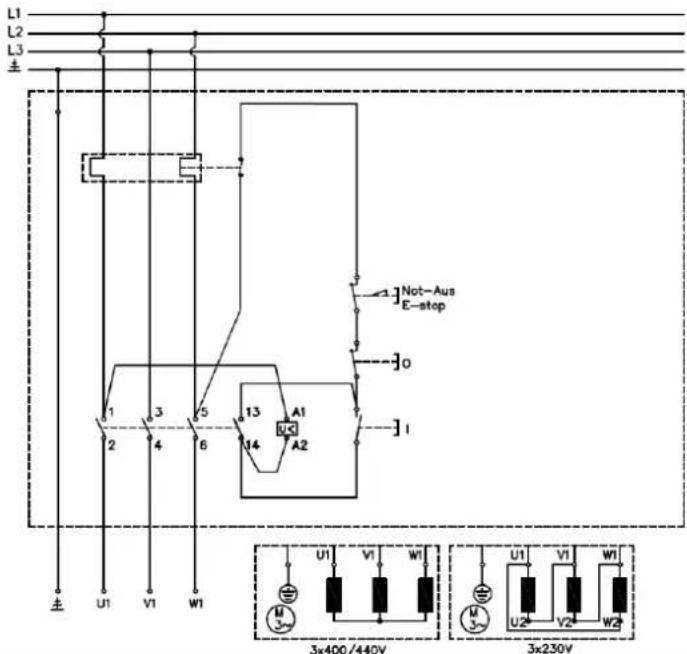

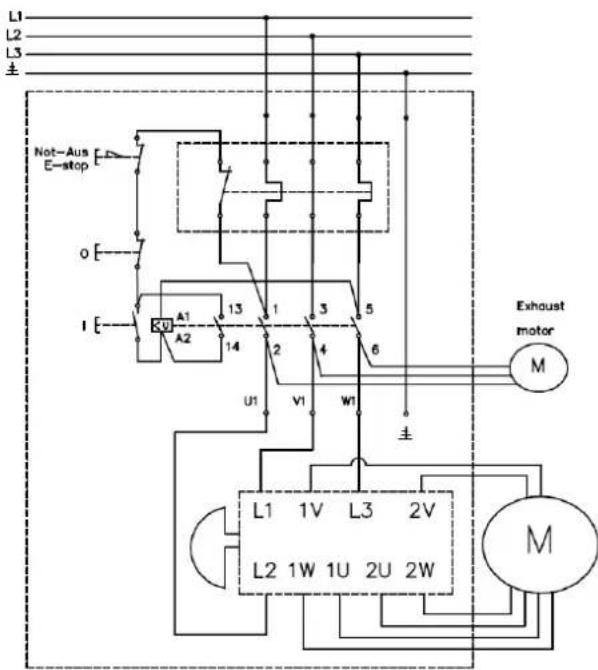

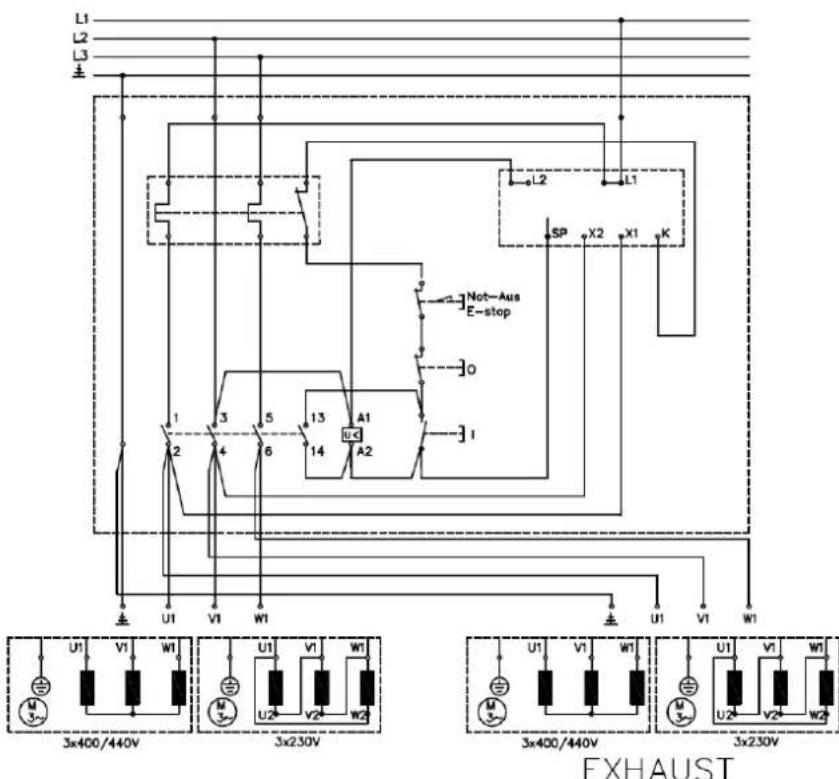

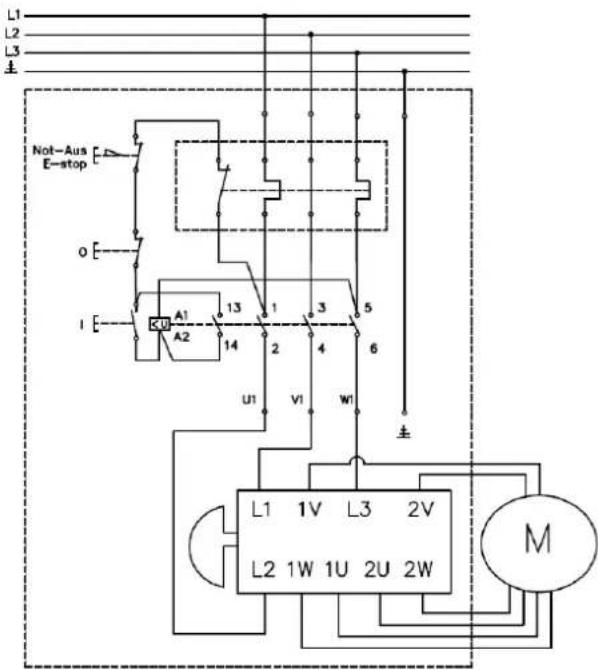

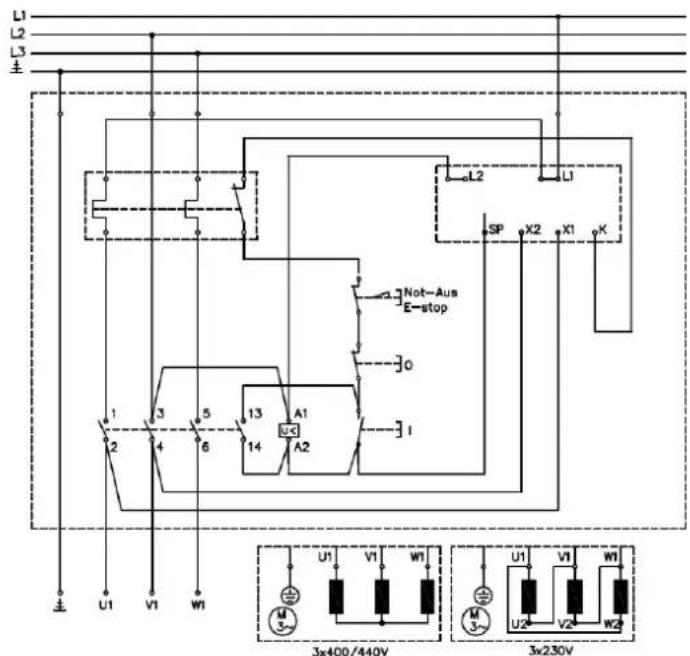

4.3 Elektrisches Diagramm 12

4.4 Druckdiagram 15

BANDSCHLEIFMASCHINEN GRIMAX 50,75,100,150 S - BRAKE

A. ALLGEMEINE REGELN ZUM SICHEREN UMGANG MIT MASCHINEN

N.B: Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen sowie deren spezifische Gefahren erkennen.

Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich die möglichen Unfallgefahren. Bei Mißachtung der normalen Vorsichtsmaßnahmen sind Unfallgefahren für den Bedienenden unausweichlich. Die Maschine wurde nur für die gegebenen Verwendungsarten ausgelegt. Wir legen es dringend nahe, daß die Maschine weder abgeändert noch in einer Art und Weise betrieben wird, für welche sie nicht ausgelegt wurde. Bei irgendwelchen Fragen zur Nutzung der Maschine sollte vor deren Betrieb - falls die Bedienungsanleitung keinen Aufschluß vermitteln kann - der Händler kontaktiert und von ihm die Klärung abgewartet werden.

1. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen.
2. Elektrisch betriebene Maschinen mit einem Netzanschlußstecker mit Schutzkontakt immer an einer Steckdose mit Schutzkontakt anschließen. Bei der Verwendung von Zwischensteckern ohne Schutzkontakt muß der Schutzkontaktanschluß zur Maschine unbedingt hergestellt werden. Die Maschine niemals ohne Schutzkontaktanschluß betreiben.
3. Lose Spannhebel oder Schlüssel immer von der Maschine entfernen. Ein Verhalten entwickeln, so daß immer vor dem Einschalten der Maschine geprüft wird, ob alle losen Bedienelemente entfernt wurden.
4. Arbeitsbereich hindernisfrei halten. Verstellte Arbeitsbereiche und Arbeitsflächen fordern Unfälle geradezu heraus.
5. Maschine nicht in gefahrvoller Umgebung betreiben. Angetriebene Maschinen nicht in feuchten oder nassen Räumen betreiben oder diese dem Regen aussetzen. Arbeitsfläche und Bereich immer gut beleuchten.
6. Kinder und Besucher von der Maschine fernhalten. Kinder und Besucher sollten immer in einem sicheren Abstand zum Arbeitsbereich gehalten werden.
7. Die Werkstatt oder den Arbeitsraum vor unbefugtem Betreten absichern. Kindersicherungen in Form von verschließbaren Riegeln, absperrbaren Hauptschaltern usw. anbringen.
8. Maschine nicht überlasten. Die Arbeitsleistung der Maschine wird besser und der Betrieb sicherer, wenn diese in den Leistungsbereichen betrieben wird, für welche sie ausgelegt ist.
9. Immer die Maschine einsetzen, die der Anforderung 1-2 entspricht. Anbaugeräte der Maschine nicht für Arbeiten einsetzen, für welche sie nicht ausgelegt ist.
10. Richtige Arbeitskleidung tragen. Keine lose Kleidung, Handschuhe, Halstücher, Ringe, Hals- oder Handketten oder anderen Schmuck tragen. Diese können sich in bewegenden Maschinenteilen fangen. Schuhe mit rutschfesten Sohlen tragen. Eine Kopfbedeckung tragen, die lange Haare vollständig umfaßt.
11. Immer eine Schutzbrille tragen. Hier gemäß den Unfallverhütungsvorschriften verfahren. Ebenso eine Staubmaske bei Arbeiten mit Staubanfall tragen.
12. Werkstücke festklemmen. Zum Halten des Werkstückes immer einen Schraubstock oder eine Spannvorrichtung verwenden. Das ist sicherer als mit der Hand und es stehen beide Hände zum Bedienen der Maschine zur Verfügung.
13. Auf Standsicherheit achten. Die Fußstellung und körperliche Balance immer so halten, daß der sichere Stand gegeben ist.
14. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten.
15. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Sägeblatt, Schneidwerkzeuge usw. erfolgen.
16. Nur die empfohlenen Zubehöre verwenden. Hierzu die Anweisungen in der Bedienungsanleitung beachten. Die Verwendung von ungeeignetem Zubehör birgt Unfallgefahren in sich.
17. Das unbeabsichtigte Inbetriebsetzen vermeiden. Immer vor dem Herstellen des Netzanschlusses prüfen, ob der Betriebsschalter in der Stellung AUS (OFF) steht.
18. Alle Ölbehälter vor Gebrauch der Maschine auffüllen.

19. Niemals auf der Maschine stehen. Schwere Verletzungen sind möglich, falls die Maschine kippt oder in Berührung mit dem Schneidwerkzeug kommt.

20. Schadhafte Maschinenteile prüfen. Vor der weiteren Nutzung der Maschine ein schadhaftes Maschinenteil sorgfältig darauf prüfen, ob es trotz des Schadens seine Funktion noch voll und sicher erfüllen kann. Beschädigte Schutzvorrichtungen oder andere Teile sollten vor dem weiteren Betrieb einwandfrei repariert oder ausgetauscht werden.

21. Vorschubrichtung. Das Werkstück nur entgegen der Dreh- oder Laufrichtung des Schneidwerkzeuges oder Sägeblattes einführen.
22. Niemals die Maschine während des Betriebes verlassen. Immer die Netzversorgung abschalten. Maschine erst verlassen, wenn diese vollständig zum Stillstand gekommen ist.
23. Alkohol, Medikamente, Drogen. Niemals die Maschine unter Einfluß von Alkohol, Medikamenten oder Drogen bedienen.
24. Sicherstellen, daß die Maschine von der Netzversorgung getrennt ist, bevor Arbeiten an der elektrischen Anlage, am Antriebsmotor usw. erfolgen.
25. Originalverpackung aufbewahren wegen Wiedertransport oder Umstellung der Maschine.

B. ZUSÄTZLICHE SICHERHEITSVORSCHRIFTEN

Bei Wartung und Reparatur soll die Maschine auf "AUS" stehen und der Stecker gezogen werden. Eingespannte Werkstücke sollen ausschließlich bei einer ausgeschalteten Maschine gemessen werden. Späne sollen nicht mit der Hand entfernt werden, bitte Bürste verwenden.

Tragen Sie immer eine Sicherheitsbrille.

1. Beförderung und Abwikling

1.1 Beförderung

Die Grimax Schleifmaschine wird auf einer Palette in beschützender Verpackung mit folgendem Maß geliefert: L:120 B: 80 T: 120 cm.

1.2 Abwicklung

Der Grimax Bandschleifer wird auf einer Palette geliefert. Diese kann auch als internes Transport Fundament verwendet werden.

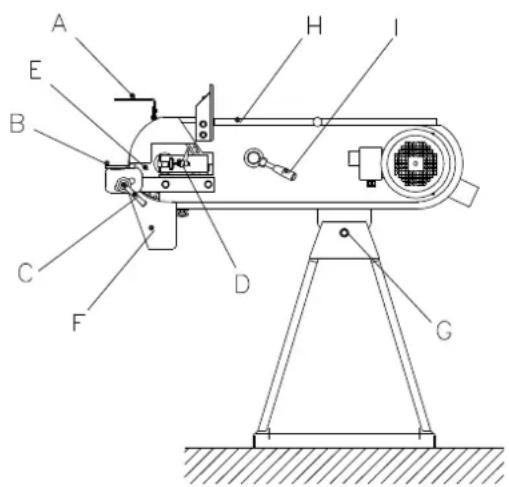

1.3 Montage

Die Schleifmaschine muss auf einer geeignete und ebene Unterlage sicher befestigt werden. Um die Schleifmaschine am Fußboden festzuspannen, benützen Sie die selben vier Löcher, die gebraucht wurden, um den der Bandschleifer auf der Palette zu befestigen.

Die Maschine ist mit einem Nullspannungsrelais versehen. Dass Nullspannungsrelais sichert ein automatisches Abschalten der Maschine bei Stromausfall unter Betrieb. Die Maschine ist ab Fabrik für die Spannung gekuppelt, für die Sie bestellt wurde. Der elektrische Anschluss an das Netz darf nur von einem autorisierten Elektroinstallateur vorgenommen werden, und es muss geprüft werden, dass der Motor, bzw. die Motoren, die richtige Drehrichtung hat/haben.

Augenschutz, Saugschlauch und ev. Staubbeutel montieren, bevor Sie die Maschine in Betrieb nehmen. Die Schlauchschellen für die Montage der Saugschläuche, finden Sie in dem Staubbeutel. Der Augenschutz (A) am Augenschutzbeschlag montieren.(abb.: 1.1). Kontrollieren Sie, dass die Schleifanlage (B) min. 2 mm vom Band montiert ist, und dass der Handgriff(C) festgespannt ist. Drehen Sie die Kontaktscheibe mit der Hand und justieren Sie das Band mit dem Handgriff (D) nach, bis es gerade auf der Kontaktscheibe läuft. Kontrollieren Sie, dass der Funkenkasten (F) richtig festgespannt ist. Stellen Sie die Arbeitshöhe durch lockern bzw. spannen des Bolzen (G).

2.0 Gebrauchsanweisung

2.1 Bedienung

Nach Einstellung und Anschluss ist die Schleifmaschine gebrauchsfertig. Das Schleifen kann an der Kontaktscheibe (E) sowie auf dem Planschleiftisch vorgenommen werden, öffnen Sie den Deckel (H) (abb: 1.1). Die Lebensdauer von einem neuen Schleifband wird wesentlich verlängert, wenn Sie das Schleifen mit leichtem Druck verüben.

2.2 Sicherheitsanweisungen für stationäre Werkzeugmaschinen.

Bitte diese Anweisungen beachten, damit Sie das beste Ergebnis erzielen und Ihre Machine optimal nutzen.

2.3 Wartung

Entleeren Sie den Funkenkasten und den Staubbeutel regelmäßig und kontrollieren Sie ob die Saugvorrichtung und Schläuche gereinigt werden müssen. Sind die Kanten der Kontaktscheibe abgerundet, oder ist die Schleifbahn defekt, müssen diese ausgetauscht werden. Dieses gilt auch für die Schleifunterlage am Planschleiftisch.

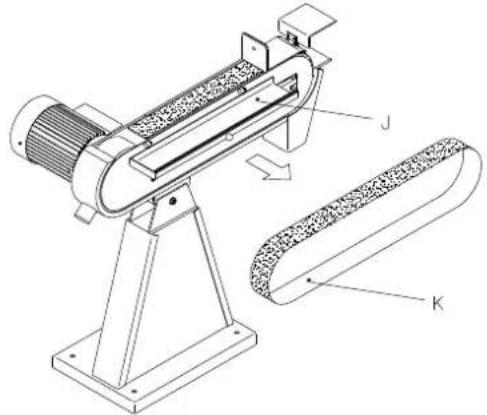

Bei Bandwechsel, entlasten Sie das Band mit dem Hebel (I) gegen die Uhr drehen (sehe abb.:1.1), Deckel (H) und die Seitenplatte (L) (sehe abb.:1.1), werden geöffnet und das verschlissene Band (K) wird entfernt, indem Sie das B3and langsam gegen die Laufrichtung schieben und es gleichzeitig vom Treibrad seitwärts runterziehen.

Legen Sie das neue Band auf, kontrollieren Sie jedoch dass die Pfeile auf der Innenseite des Bandes in die Umlaufrichtung zeigen. Spannen Sie das Band mit dem Hebel (I) und trimmen Sie für Geradelauf mit dem Hebel (D).

Bei dem Wechsel der Kontaktscheibe entfernen Sie das Band, - Schleifanlage und Funkenkasten. Mit einem 6 mm Dorn pressen Sie den Stift (M) heraus und die Kontaktscheibe mit Achsel und Lager kann herausgezogen werden. Danach entfernen Sie einen Sicherungsring (P) und die Achsel (N) kann abmontiert werden. Die neue Kontaktscheibe (O) wird jetzt in umgekehrter Reihenfolge montiert.

3.0 Ersatzteile

Bei der Bestellung von Ersatzteilen muss die Produktions- und Seriennummer der Maschine angegeben werden.

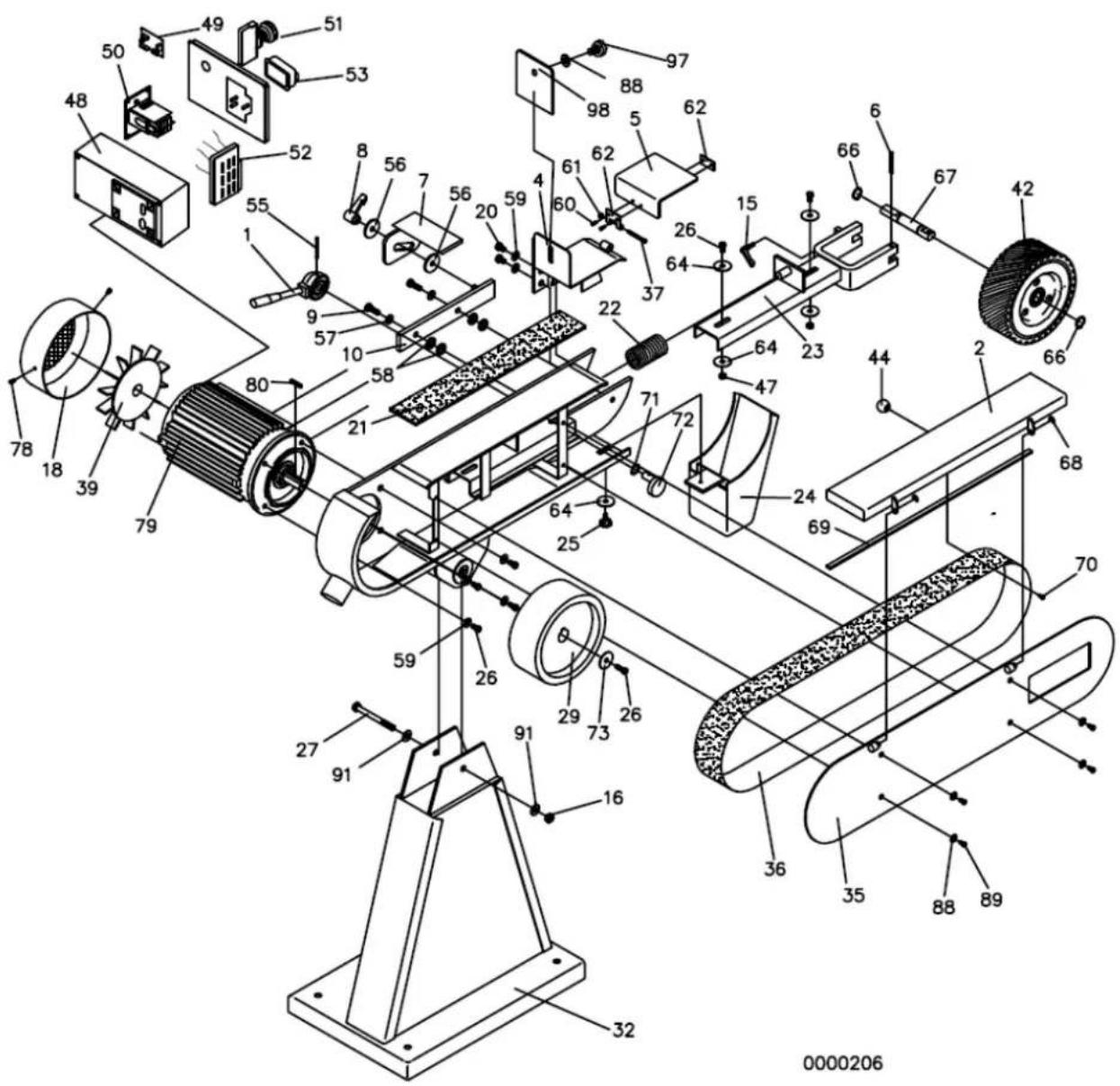

3.1 Teilezeichnung vom Bandschleifer ohne Saug

3.2 Verzeichnis der Ersatzteile für Bandschleifer ohne Saug.

Pos. Nr.	Bezeichnung	50-2000	75-2000	100-2000	150-2000
1 Handgriff für Bandlöser 0102267 0102267 0102267 0102267
2 Deckel 1055931 0239202 0239302 0239502
4	Augenschutzbeschlag	1055636	0880002	4532342	4532344
5	Augenschutzglas	0233605	0233605	0233705	0233705
6	Rohrstift ∅6x50 mm	0233050	0233050	0233050	0233050
7	Auflage	1055634	0233207	0233307	0233507
8	Handgriff für Auflage	0233808	0233808	0233808	0233808
9	Schraube M10x25	0300134	0300134	0300134	0300134
10	Halter für Auflage	0239373	0239373	0239373	0239373
15	Hebel M6x25	0233025	0233025	0233025	0233025
18	Arm für Auflage	2031017	-	-	-
20	Schraube M8x12	0300144	0300144	0300144	0300144
21	Grafitunterlage	0233022	0233221	0233321	0233521
22	Feder 5,5x43x125x11 mm	0102265	0102265	0102265	0102265
23	Gabelhalterung für Kontaktscheibe	1055629	0110223	0110323	0110523
24	Funkenfang	1055638	0101224	0101324	0101524
25	Sterngriff ∅32 M6x16	0233806	0233806	0233806	0233806
26	Schraube M8x20	0233020	0233020	0233020	0233020
27	Bolzen M12x100	4567832	4567832	4567832	4567832
29	Treibrad	5020024	-	-	-
32	Sockel ohne Saug für GRIMAX	0239832	0239832	0239832	0239832
35	Seitenplatte für GRIMAX	6549081	6549081	6549081	6549081
36	Schleifband	-	-	-	-
37 Schraube M6x45 CH 0950614 0950614 0950614 0950614
39 Lüfterrad für Motor 0995704 - - -
42 Konaktscheibe mit Lager 1532150 1535005 1535004 1535007
44 Kugelgriff M6x∅25 0331662 0331662 0331662 0331662
47	Sicherungsmutter M8	0928644	0928644	0928644	0928644
48	Schalter komplet	-	-	-	-
49	Bremsmodul (Optional)	0188845	0188845	0188845	0188845
50	Thermo relay	-	-	-	-
51	Emergency stop comp.	0188892	0188892	0188892	0188892
52	Relay w/o-volt retease coil	-	-	-	-
53	Start/stop protection	0188893	0188893	0188893	0188893
55	Rohrstift ∅4x50mm	0102266	0102266	0102266	0102266
56	Scheibe 10x45x4	0860327	0860327	0860327	0860327
57	Autoscheibe 10mm	0101491	0101491	0101491	0101491
58	Scheibe weit 10mm	2323212	2323212	2323212	2323212
59	Autoscheibe 8mm	5437850	5437850	5437850	5437850
60	Schraube M4x8	0100425	0100425	0100425	0100425
61	Sicherungsmutter M6	0951406	0951406	0951406	0951406
62	Doppel Scharnier für Augenschutz	0921475	0921475	0921475	0921475
64	Scheibe 8mm	6540981	6540981	6510981	6540981
66	Schlossring ∅20	0311262	0311262	0311262	0311262
67	Welle	0233051	0233251	0233351	0233551
68	Schlossring ∅7	0915720	0915720	0915720	0915720
69	Gummileiste	1055860	1055860	1055860	1055860
70	Schraube M6x12	0930612	0930612	0930612	0930612
71 Welenfeder 14x0.3x21 0102268 0102268 0102268
72 Ekzender für Motorplatte		0752262 0752262	0752262 0752262
73 Scheibe 8mm		6540981 6540981	6510981 6540981
78 Schraube M4x5		0737620 0737620	0737620 0737620
79 Elektromotor		2030038 - - -
80 Federe		0110071 - - -
88	Autoscheibe 6mm	0737631	0737631	0737631	0737631
89	Schraube M6x10	0110089	0110089	0110089	0110089
91	Autoscheibe 12mm	0105167	0105167	0105167	0105167
97	Sternengrib M6	0233807	0233807	0233807	0233807
98	Auflage für plan	1055679	1055680	1055680	1055682

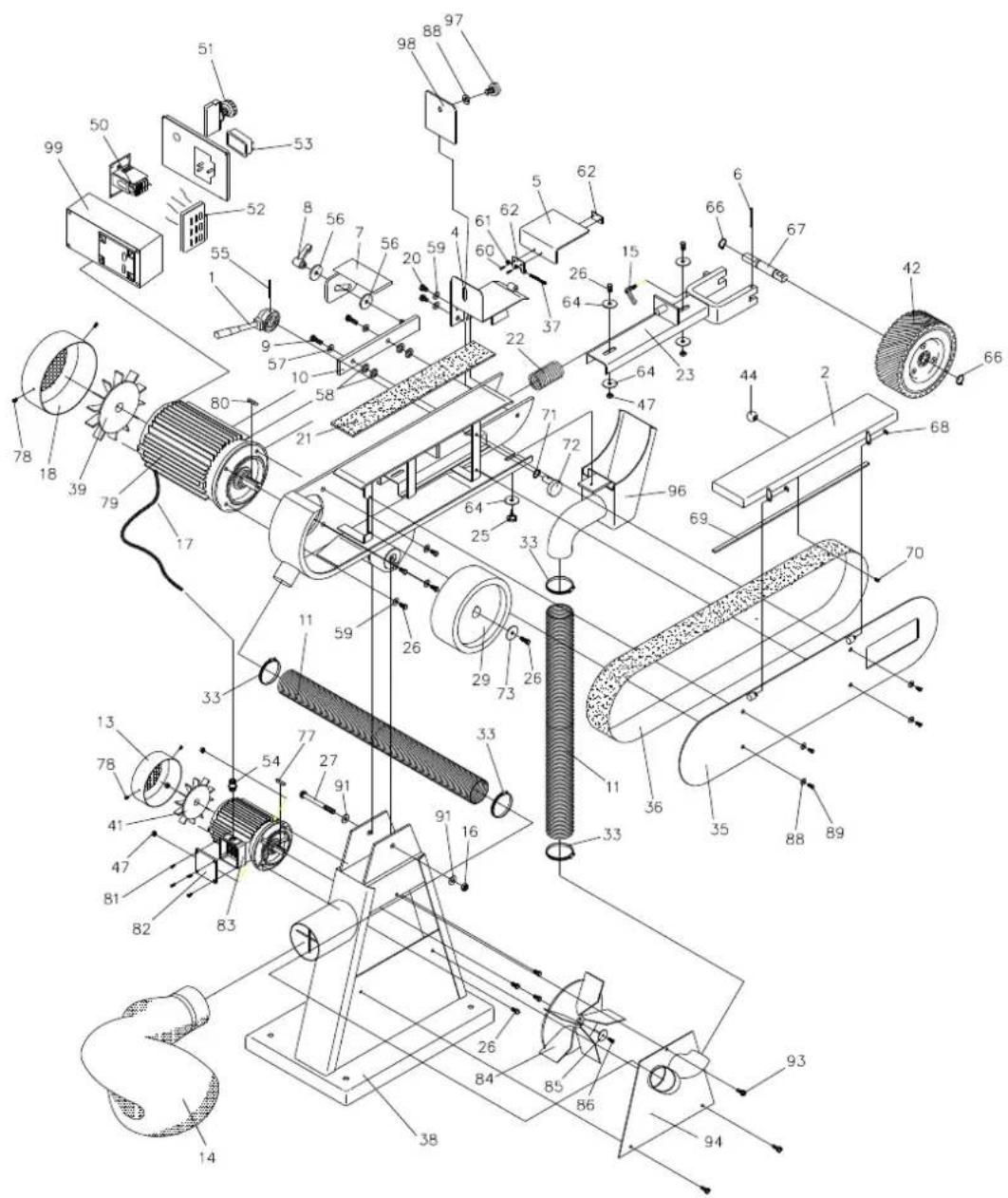

3.3 Teilezeichnung vom Bandschleifer mit Saug

3.4 Verzeichnis der Ersatzteile für Bandschleifer mit Saug

Pos. Nr.	Bezeichnung	50X-2000 75X-2000 100X-2000 150X-2000
1 Handgriff für Bandlöser		0102267	0102267 0102267 0102267
2 Deckel		1055931	0239202 0239302 0239502
4 Funkenfang		1055636	0880002 4532342 4532344
5	Augenschutzglas	0233605	0233605	0233705	0233705
6	Rohrstift ∅6x50 mm	0233050	0233050	0233050	0233050
7 Auflage		1055634	0233207 0233307 0233507
8 Handgriff für Auflage		0233808	0233808 0233808 0233808
9	Schraube M10x25	0300134	0300134	0300134	0300134
10	Halterung für Auflage	0104373	0104373	0104373	0104373
11 Saugeschlauch ∅63		7891011	7891011 7891011
13 Lüfterhaube		2075180	2075180 2075180
14	Staubbeutel	0811793	0811793	0811793	0811793
15	Hebel M6x25	0233025	0233025	0233025	0233025
16 Sicherheitsmutter M12		0105166	0105166 0105166
17 Kabel		0963084	0963084 0963084
18	Lüfterhaube für Hauptmotor	2031017	-	-	-
20	Schraube M8x12	0300144	0300144	0300144	0300144
21 Graffunterlage		0233022	0233221 0233321 0233521
22 Feder	5,5x43x125x11 mm	0102265	0102265 0102265
23 Gabelhalterung für Kontaktscheibe		1055629	0101224 0101324 0101524
25	Sterngriff ∅32 M6x16	0233806	0233806	0233806	0233806
26 Schraube M8x20		0233020	0233020 0233020
27 Schraube M12x100		4567832	4567832 4567832
29 Treibrad		5020024	- - -
33	Schlauchschelle 58-75 mm	0233058	0233058	0233058	0233058
35	Seitenplatte	6549081	6549081	6549081	6549081
36 Schleifband		-	- - -
37 Schraube M6x45 CH		0950614	0950614 0950614
38	Sockel	0239853	0239853	0239853	0239853
39	Ventilatorenrad für Motor	-	-	-	-
41 Ventilatorenrad für Absaugemotor		2031015	2031015 2031015
42 Kontaktscheibe mit Lager		1535005	1535005 1535004 1535007
44	Kugelgriff M6x∅25	0331662	0331662	0331662	0331662
47	Sicherungsmutter M8	0928644	0928644	0928644	0928644
50 Thermo relay		-	- - -
51 Emergency stop comp.		0188892	0188892 0188892
52	Relay w/0-volt retease coil	-	-	-	-
53	Start/stop protection	0188893	0188893	0188893	0188893
55 Rohrstift ∅4x50 mm		3454351	3454351 3454351
56 Scheibe 10x45x4		0860327	0860327 0860327
57 Scheibe 10mm		0101491	0101491 0101491
58	Scheibe 10mm	2323212	2323212	2323212	2323212
59 Autoscheibe 8mm		5437850	5437850 5437850
60 Schraube M4x8		0100425	0100425 0100425
61 Sicherungsmutter M6		0951406	0951406 0951406
62	Doppel Scharnier für Augenschutz	0921475	0921475	0921475	0921475
64 Scheibe 8mm		6540981	6540981 6540981
66 Sicherungsring ∅20		0311262	0311262 0311262
67 Achsel		0233051	0233251 0233351
68	Sicherungsring ∅7	0915720	0915720	0915720	0915720
69	Gummileiste	1055860	1055860	1055860	1055860
70 Schraube M6x12		0930612	0930612 0930612
71 Feder 14x0.3x21		0102268	0102268 0102268
72	Ekzender für Motorplatte	0752262	0752262	0752262	0752262
73	Scheibe 8mm	6540981	6540981	6540981	6540981
77 Federe 36x6x6		0110077	0110077 0110077
78 Schraube M4x5		0737620	0737620 0737620
79	Elektromotor	2030038	-	-	-
80	Federe	0110071	-	-	-
81 Schraube M4x14 UHJ Z		0737610	0737610 0737610
82 Deckel für Klemkasten		0110082	0110082 0110082
83 Absaugemotor 0,5 HK		2030040	2030040 2030040
84	Ventilatorrad groß 250 mm	0995704	0995704	0995704	0995704
85 Scheibe 5mm		0233030	0233030 0233030
86 Schraube M5x30		0331786	0331786 0331786
88 Autoscheibe 8mm		0737631	0737631 0737631
89	Schraube M6x10	0110089	0110089	0110089	0110089
91 Autoscheibe 12mm		0105167	0105167 0105167
93 Saugehaus für Saugesokkel		0910616	0910616 0910616
94 Absaugeschlauch 102 mm		0239128	0239128 0239128
96	Funkenkasten mit Saug	1055643	0239252	0239352	0239552
97	Sternengrib M6	0233807	0233807	0233807	0233807
98 Auflage für plan		1055679	1055680 1055681
99 Schalter Komplett		-	- - -

4.0 Technische Daten

4.1 Technische Spezifikationen

Model	50/50X	75/75X	100/100X	150/150X
Schleifband	50x2000	75x2000	100x2000	150x2000
Motor 3x380-440 V 50 Hz *	3,6 HK	4,1 HK4,8 HK	4,8 HK	4,8 HK *
Class	IEC 34-1	IEC 34-1	IEC 34-1	IEC 34-1
IP Class	54	54	54	54
R/min.	2800	2800	2800	2800
Amp	10.6/6.1	10.6/6.1	10.6/6.1	10.6/6.1
Cos	0,91	0,91	0,91	0,91
Bandspeed (m/s)	30/34 m/s	30 m/s	30 m/s	30 m/s
Kontaktscheibe	∅200x50	∅200x75	∅200x100	∅200x150
Grafit	540 mm	540 mm	540 mm	540 mm
Sauge Motor(nur X-model)	0,5 HK	0,5 HK	0,5 HK	0,5 HK
Gewicht(kg) ohne saug/mit saug	85 /111	85 /111	90 / 116	114 /140

* 5,5 PS Motor kann auch geliefert werden

4.2 Masse und Dimensionen

4.3 Elektrisches Diagramm

Der Industriebandschleifer kann sowohl als 3 x 400/440 V, 50/60 Hz und als 3 x 230 Volt 50/60 Hz angeschlossen werden. Untenstehende Diagramme beschreiben die Anschlussmöglichkeiten:

1. Ein Geschwindigkeit bandschleifer ohne Bremse (4.3.1 and 4.3.2)
2. Zwei Geschwindigkeit bandschleifer mit Bremse (4.3.3 and 4.3.4)
3. Zwei Geschwindigkeit bandschleifer ohne Bremse (4.3.5 and 4.3.6)

L1 L2 L3 ± 1 2 3 4 5 6 7 8 9 10 11 12 13 A1 U1 V1 W1 A2 Not-Aus E-stop O I U2 V2 W2 3x400/440V 3x230V

Abb. 4.3.1.: Diagramm für Bandschleifer ohne Absaugungsmotor.

L1 L2 L3 ± Not-Aus E-stop 0 1 13 A1 U3 A2 2 4 6 1 3 5 U1 V1 W1 U1 V1 W1 U2 V2 W2 3x400/440V 3x230V 3x400/440V 3x230V EXHAUST

Abb. 4.3.2.: Diagramm für Bandschleifer mit Absaugungsmotor.

L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 L13 L14 L15 L16 L17 L18 L19 L20 SP X2 X1 K Not-Aus E-stop J0 A1 E-3 A2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 3x400/440V 3x230V

Abb.: 4.3.3 Diagramm für Bandschleifer mit Bremse und ohne Absaugungsmotor.

L1 L2 L3 L1 L2 L1 SP X2 X1 K Not-Aus E-stop J0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 A1 U1 V1 W1 A2 U2 V2 W2 U1 V1 W1 U1 V1 W1 U2 V2 W2 U1 V1 W1 U1 V1 W1 U2 V2 W2 EXHAUST

Abb.: 4.3.4 Diagramm für bandschleifer mit Bremse und mit Absaugungsmotor.

Abb.: 4.3.5 Diagramm für Bandschleifer mit zwei Geschwindigkeite und ohne Absaugungsmotor.

Abb.: 4.3.6 Diagramm für bandschleifer mit Bremse und mit absaugungsmotor.

4.4 Druckdiagram

Der Lüfter ist besonders für Bandschleifer entwickelt. Er leistet ein Druck bis auf 1300 Pa und eine Luftmenge von 0 bis 650 m³/St.. Der Lüfter ist aus 1,5 mm Stahlplatte hergestellt und ist punktgeschweißt. Ist liegerbar in 3x230/400V und 1x230W 50/60 Hz, 2800 U.M. Die Belüftung ist in Klasse IP 54 verschließt.

Aufgrund ständiger Verbesserungen an unseren Maschinen, kann es vorkommen, daß einzelne Beschreibungen, sowie technische Daten von denen der gelieferten Maschine abweichen. Sie sollten immer Baujahr, Typ und Seriennummer der Maschine in Korrespondenz spezifizieren.

Weder der Hersteller noch der Einfuhrhändler kann verantwortlich gemacht werden für Fehler die entstehen, wenn die Angaben dieser Betriebsanleitung nicht sorgfältig beachtet werden, oder durch falschen Gebrauch dieser Maschine. Aus dieser Betriebsanleitung können keine Rechte geltend gemacht werden.

Veröffentlichungen, auch auszugsweise, sind nur mit Genehmigung des Herausgebers und des Verlegers statthaft. Nachdruck und die gewerbliche Verwertung jeder Art - auch über Datenbanken - ist nur mit vorheriger Genehmigung der Huberts BV erlaubt.

© Huberts bv, Kennedylaan 14, Veghel, die Niederlande. Internet: www.huvema.nl

EG-KONFORMITÄTSERKLÄRUNG

(im Sinne der EG-Maschinenrichtlinie Anhang II, Sektion 1A)

Hiermit erklären wir, Huberts BV, Kennedylaan 14, 5466 AA Veghel, Niederlande, in der Eigenschaft als Einfuhrhändler, daß die Huvema-Maschinen:

Grimax 50,75,100,150 S - Brake

den folgenden harmonisierten Normen entsprechen:

NEN-EN-ISO 12100:2010, NEN-EN-IEC 60204-1:2006

und die grundsätzlichen Forderungen der:

• Maschinenrichtlinie 2006/42/EG
• Niederspannungsrichtlinie 2006/95/EG
- Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG

Veghel, die Niederlande, Dezember 2013

L. Verberkt Direktor
