BEDIENUNGSANLEITUNG SP43W6HF SAMSUNG

SP43T6/43T7/43T8/43W6

SP47Q7/47W1/47W3

SP48T6

SP52Q7

SP54T6/54T8

SP55W3

SP62T6/62T8

SP65W3

Bedienungsanleitung

Bevor Sie das Gerät verwenden, lesen Sie zunächst diese Bedienungsanleitung sorgfältig, und bewahren Sie sie auf, damit Sie später darin nachlesen können.

OSD-MENÜS

PIP

VIDEOTEXT

DOLBY SURROUND

PRO·LOGIC

Wichtige Garantieinformationen zum Bildschirmformat des Fernsehers

Standardformat-Fernseher (ein Verhältnis von Bildschirmbreite zu -höhe von 4:3) sind hauptsächlich für die Darstellung von Bewegtbildern im Standardformat ausgelegt. Es sollten daher nur Bewegtbilder dargestellt werden, die zum überwiegenden Teil im 4:3-Format vorliegen. Die Darstellung von Grafiken und Bildern mit schwarzen Balken oben und unten (Breitbildformat) sollte 15% der wöchentlichen absoluten Betriebszeit nicht überschreiten.

Breitbildfernscher (ein Verhältnis von Bildschirmbreite zu -höhe von 16:9) sind hingegen hauptsächlich für die Darstellung von Bewegtbildern im Breitbildformat ausgelegt. Daher sollten auf Fernsehern dieses Typs hauptsächlich Bewegtbilder im 16:9-Format oder (falls der Fernseher über diese Funktion verfügt) mittels Vollbildmodus auf Bildschirmgröße erweiterte Bewegtbilder dargestellt werden. Die Darstellung von unbeweglichen Grafiken und Bildern mit seitlichen schwarzen Balken oder von Filmmaterial im Standardformat sollte 15% der wöchentlichen absoluten Betriebszeit nicht überschreiten.

Des weiteren gelten auf allen Modellen für andere unbewegliche Bilder und Textdarstellungen wie Börsenberichte, Videospielbildschirme, Senderlogos, Websites oder Computergrafiken ebenfalls die obengenannten zeitlichen Beschränkungen. Die Nichtbeachtung obengenannter Richtlinien bei der Darstellung von unbeweglichen Bildern kann zu einer uneinheitlichen Abnutzung der Bildschirmröhren (CRTs) führen. Diese hinterlassen schwache, aber dauerhaft eingebrannte durchscheinende Abdrücke auf der Bildschirmoberfläche. Achten Sie daher darauf, statt unbeweglicher Bilder oder schwarzer Balken möglichst viele Bewegtbilder im Vollbildmodus darzustellen, um diesen Effekt zu vermeiden. Wenn Sie einen Fernscher besitzen, der mehrere Bildgrößen darstellen kann, nutzen Sie diese Funktionen, um verschiedene Formate im Vollbildmodus darzustellen.

Beachten Sie bei Ihrer Programmauswahl und -dauer bitte diese Hinweise. Die Samsung-Garantie haftet nicht für Schäden wie durch uneinheitliche Bildschirmröhrenabnutzung eingebrannte Bilder, die aus der Nichtbeachtung dieser Hinweise entstehen.

Sicherheitshinweise

◆ Setzen Sie das Fernsehgerät keinen extremen Temperatur- oder Feuchtigkeitsbedingungen aus.
◆ Setzen Sie das Fernsehgerät nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus.
- Bringen Sie das Fernsehgerät nicht mit Flüssigkeiten in Kontakt.
- Stecken Sie keine Gegenstände in das Gerät, und stellen Sie keine mit Flüssigkeit gefüllten Behälter auf den Fernseher.
♦Ziehen Sie bei Unwetter (insbesondere bei Gewitter) das Netz- und das Antennenkabel des Fernsehgerätes ab.
◆ Treten Sie nicht auf das Netzkabel, und achten Sie darauf, dass das Netzkabel nicht verdreht wird.
Schließen Sie nicht zu viele Geräte an eine einzelne Steckdose oder Verteilerdose an, da dies zu einem Brand oder zu elektrischem Schlag führen kann..
◆ Verwenden Sie zum Reinigen des Fernsehgerätes ein weiches und trockenes Tuch (ohne flüchtige Reinigungsmittel).
◆ Falls das Fernsehgerät defekt ist, versuchen Sie auf keinen Fall, es selbst zu reparieren. Setzen Sie sich mit einem qualifizierten Serviceunternehmen in Verbindung.
Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie diese an einem kühlen, trockenen Ort.

◆Lassen Sie die Fernbedienung nicht fallen.

Die Nichtbeachtung obengenannter Richtlinien bei der Darstellung von unbeweglichen Bildern kann zu einer uneinheitlichen Abnutzung der Bildschirmröhren (CRTs) führen. Diese hinterlassen schwache, aber dauerhaft eingebrannte durchscheinende Abdrücke auf der Bildschirmoberfläche. Achten Sie daher darauf, statt unbeweglicher Bilder oder schwarzer Balken möglichst viele Bewegtbilder im Vollbildmodus darzustellen, um diesen Effekt zu vermeiden.

Das Fernsehgerät ist nicht für den Einsatz in Industrieanlagen vorgesehen.

Vorsicht

VORSICHT

GEFAHR EINES ELEKTRISCHEN SCHLAGS NICHT ÖFFNEN

VORSICHT: UM EINEN ELEKTRISCHEN SCHLAG ZU VERMEIDEN, NEHMEN SIE DIE RÜCKWAND AUF KEINEN FALL AB. IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. ÜBERLASSEN SIE REPARATUREN QUALIFIZIERTEM KUNDENDIENSTPERSONAL.

WARNUNG: VERMEIDEN SIE SCHÄDEN, DIE ZU BRÄNDEN ODER STROMSCHLAG FÜHREN KÖNNEN! SETZEN SIE DAS FERNSEHGERÄT KEINEM REGEN UND KEINER FEUCHTIGKEIT AUS.

Das Blitzsymbol im Dreieck ist ein Warnsymbol, das Sie vor "gefährlichen Spannungen" im Gerät warnt.

Das Ausrufezeichen im Dreieck ist ein Warnsymbol, das Sie auf wichtige Anweisungen in Bezug auf das Produkt aufmerksam macht.

Die erforderliche Netzspannung ist auf der Rückseite des Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz.

Inhalt (Fortsetzung)

♦VORWORT

■Wichtige Garantieinformationen zum Bildschirmformat des Fernsehers..... 2

■ Sicherheitshinweise.... 3
■ Vorsicht.... 3

◆ FERNSEHGRTÄ VORCEREITEN UND ANSCHLIESSEN

■ Bedienelemente (abhängig vom Modell) 6\~7
■ Anschlüsse (abhängig vom Modell)...... 8
■ So können Sie das Display-Deck nutzen (abhängig vom Modell)...... 9
■ Infrarot-Fernbedienung 10
■ Batterien in die Fernbedienung einlegen.... 11
■ An Antenne oder Kabel anschließen 11
■ Ein- und Ausschalten.... 12
■ Fernsehgerät in den Bereitschaftsmodus (Standby) versetzen.... 12
■ Fernbedienung einsetzen.... 13
■ Plug & Play-Funktion.... 14\~15

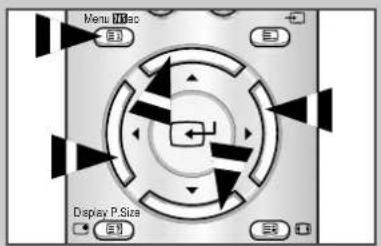

■ Demo-Programm ansehen 16

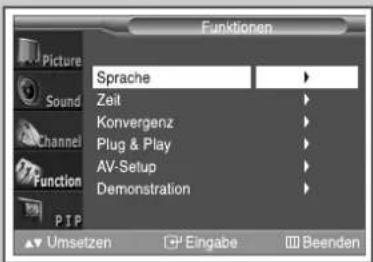

■ Menüsprache einstellen.... 16

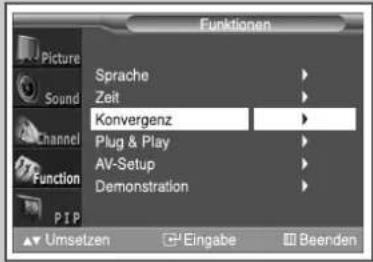

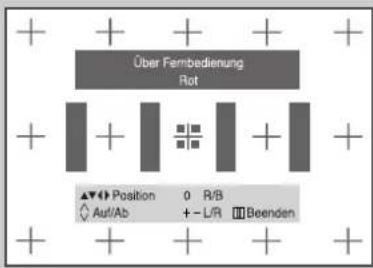

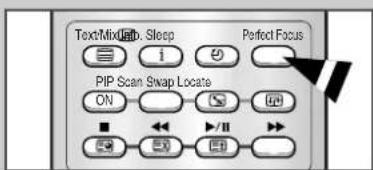

■ Konvergenz einstellen 17

♦ KANÄLE EINSTELLEN

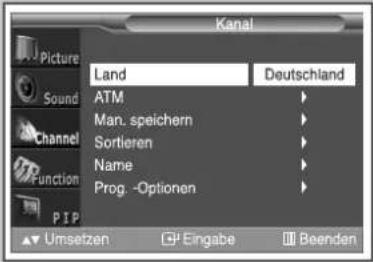

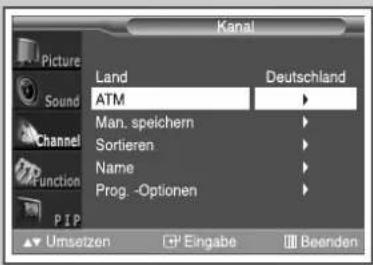

■ Kanäle automatisch einstellen.... 18

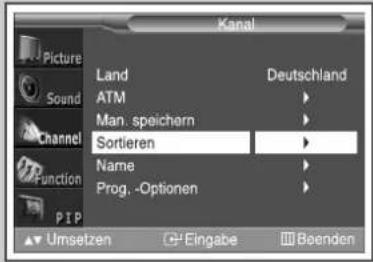

■ Gespeicherte Kanäle sortieren.... 19

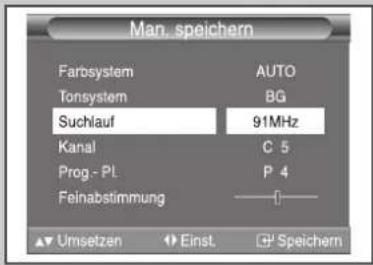

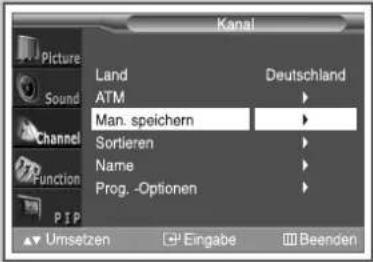

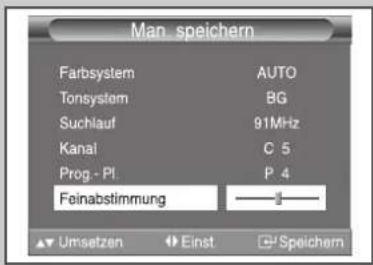

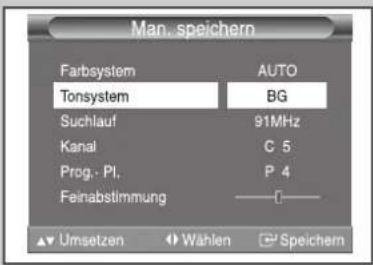

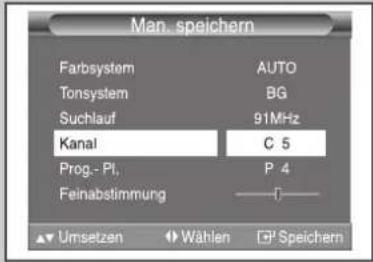

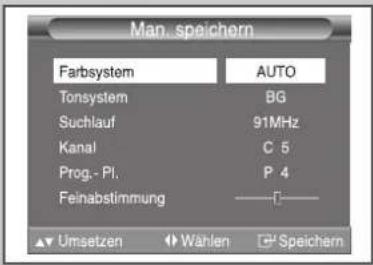

■ Kanäle manuell speichern 20\~21

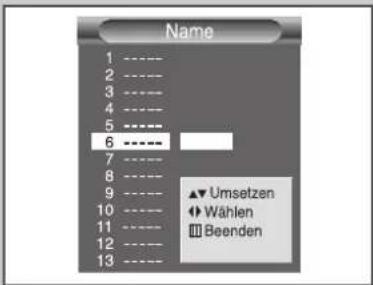

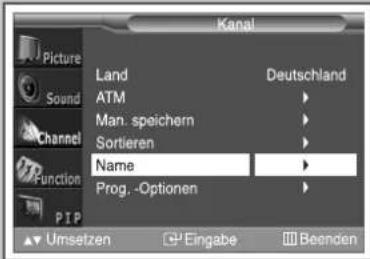

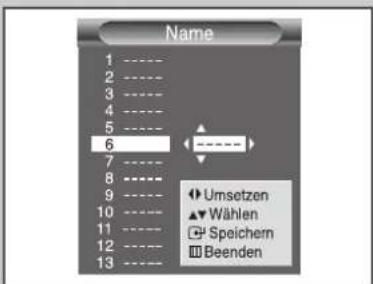

■ Kanäle benennen 22

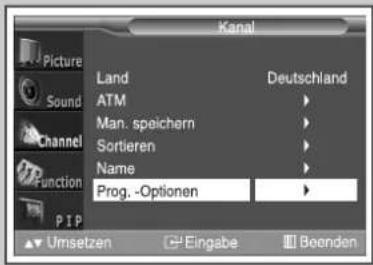

■ Kindersicherung aktivieren und nicht benötigte Kanäle überspringen...... 23

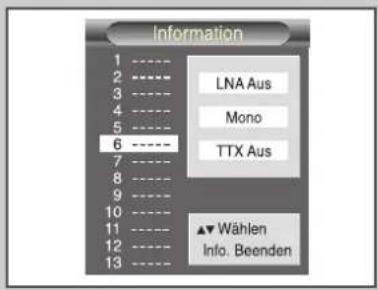

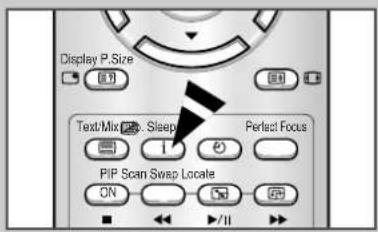

■ Kanal über Informationen auswählen 24

◆ FERNSEHER BENUTZENE(fortsetzung)

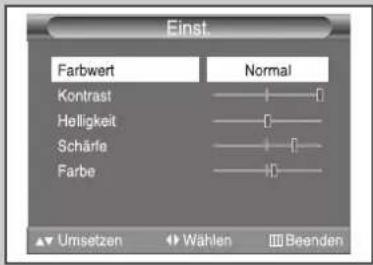

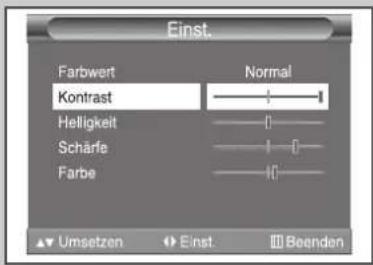

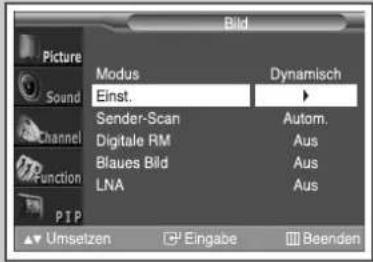

■ Bildeinstellungen anpassen.... 24

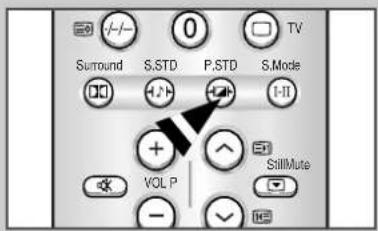

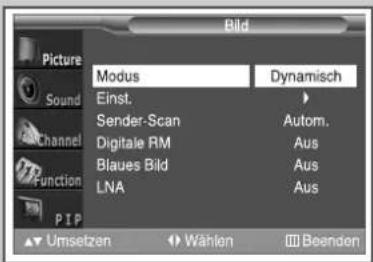

■ Bildstandard ändern 25

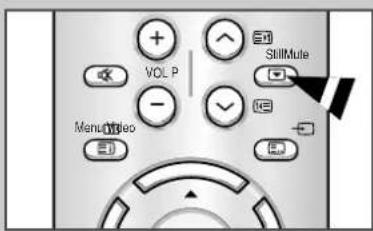

■ Aktuelles Bild einfrieren 25

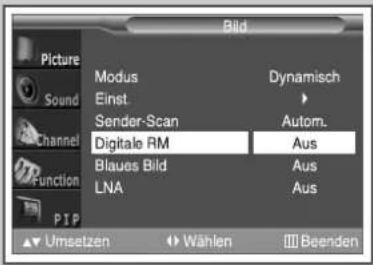

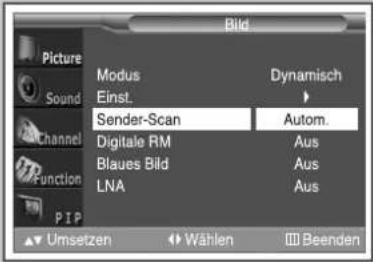

■ Weitere Bildeinstellungen 26

• Sender scan
• Digitale RM

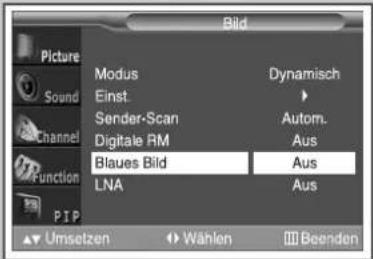

• Blaues Bild

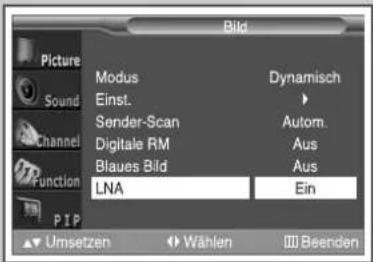

• LNA

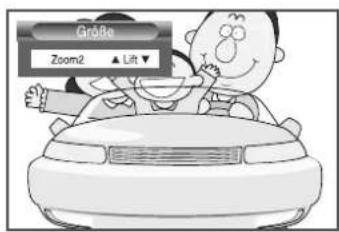

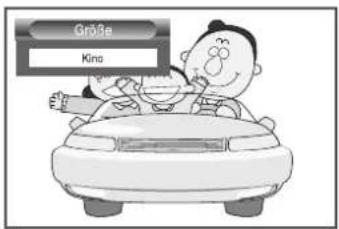

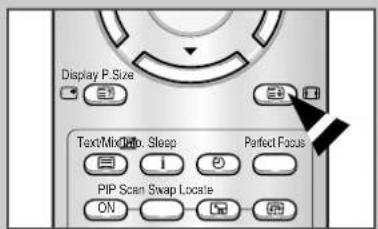

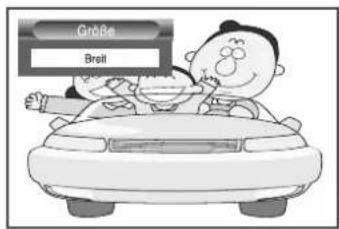

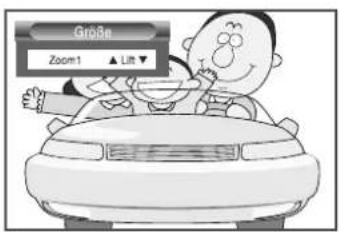

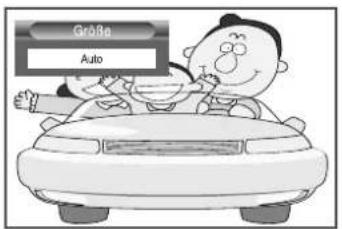

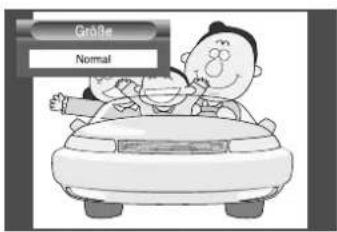

■ Bildgröße wählen (abhängig vom Modell)...... 27

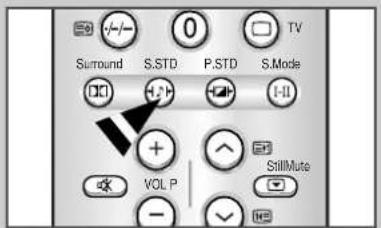

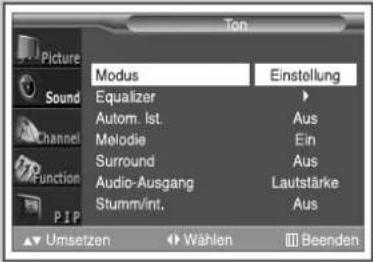

■ Tonwiedergabestandard ändern.... 28

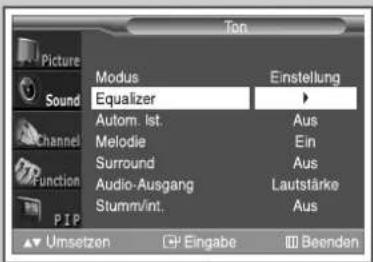

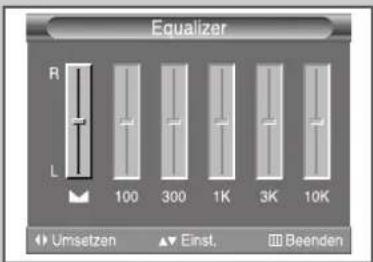

■ Toneinstellungen anpassen.... 28

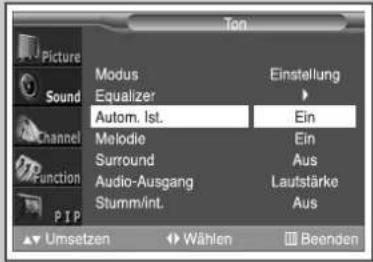

■ Lautstärke automatisch einstellen 29

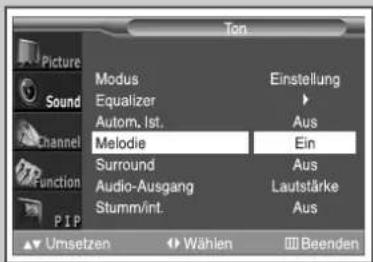

■ Melodie hören.... 29

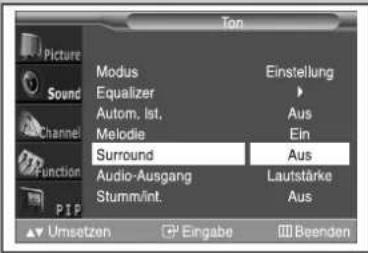

■ Dolby Digital-Einstellungen anpassen 30

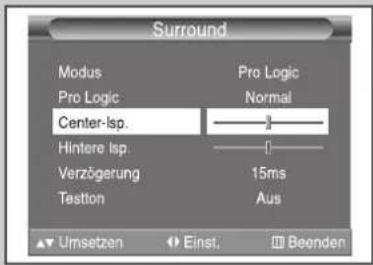

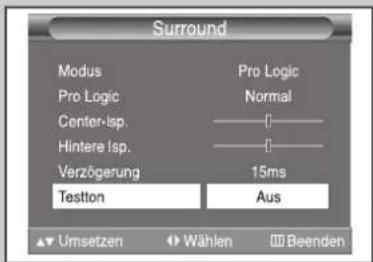

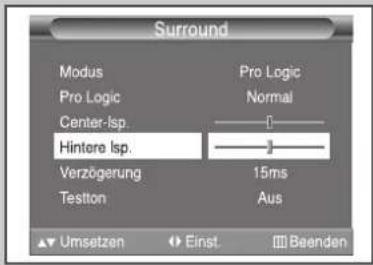

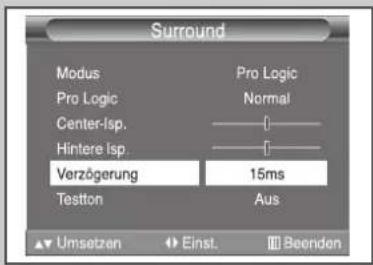

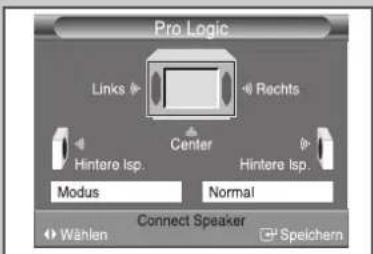

■ Dolby-Einstellungen anpassen 31

Inhalt

◆FERNSEHER BENUTZEN

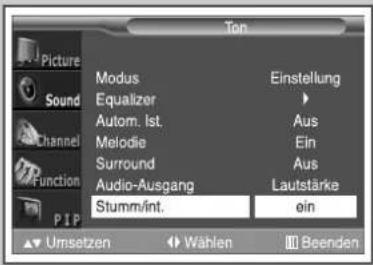

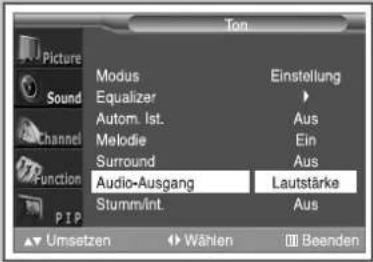

■ Externe Tonwiedergabe einstellen 32

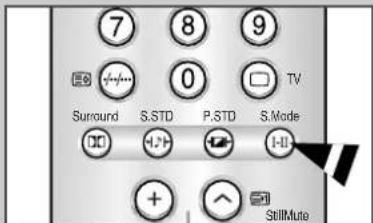

■ Tonwiedergabemodus wählen (abhängig vom Modell) 33

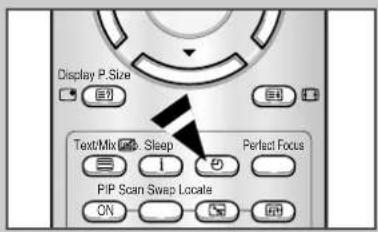

■ Sleep-timer stellen.... 34
■ Aktuelle Uhrzeit einstellen und anzeigen.... 34
■ Automatisches Ein- und Ausschalten.... 35

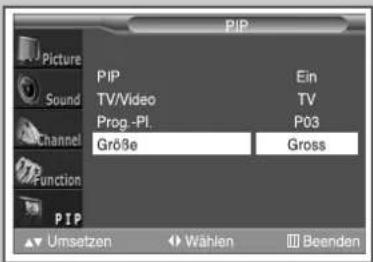

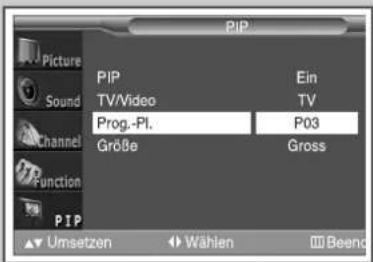

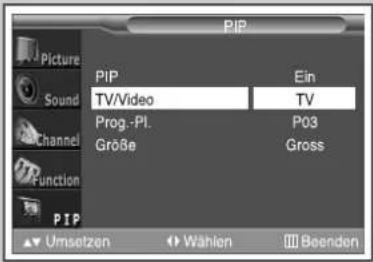

■ PIP-Funktion verwenden (Bild in Bild).... 36\~37

◆VODEPTEXT BENUTSEN

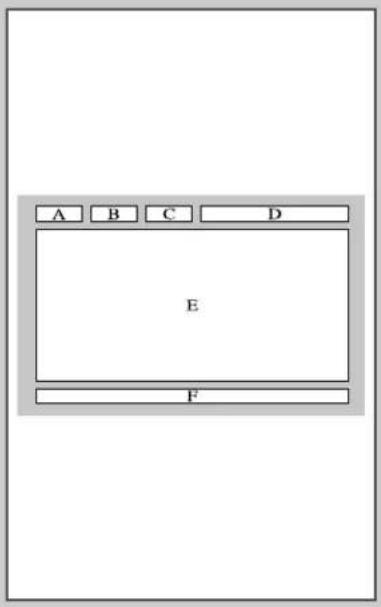

■ Videotextfunktion.... 38

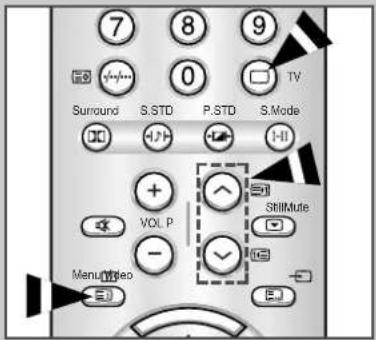

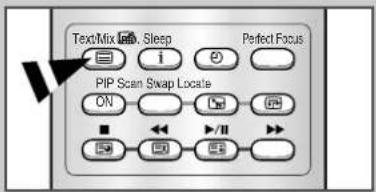

■ Videotextinformationen anzeigen 39

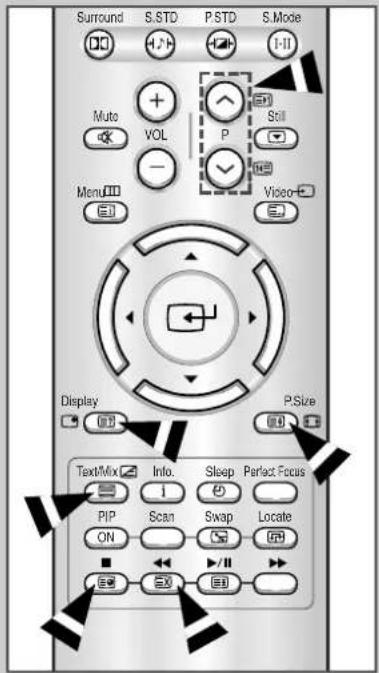

■ Anzeigeoptionen auswählen.... 40
■ Eine Videotextseite anwählen 41

◆ ZUSÄTZLICHE INFORMATION ÜBER ANSCHLÜSSE

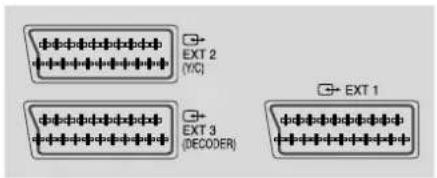

■ Geräte an die externen Ein-/Ausgänge anschließen 42
■ Audiogeräte anschließen 43

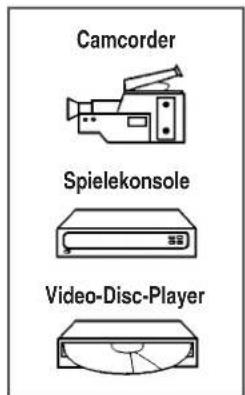

■ Geräte an den Cinch-Eingang anschließen.... 43
■ Geräte an den S-Video-Eingang anschließen 44

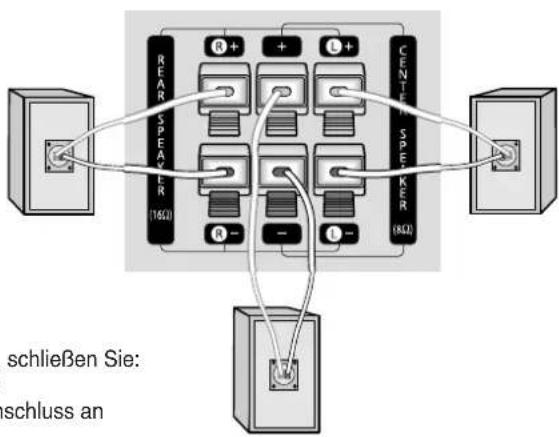

■ Zusätzliche Lautsprecher anschließen 44

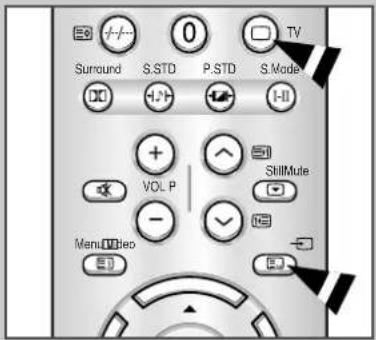

■ Externe Signalquellen wiedergeben 45

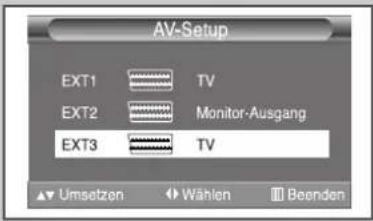

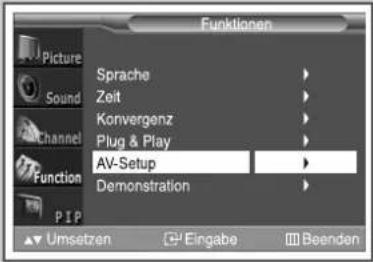

■Eine Eingangsquelle zu einem externen Ausgang durchschleifen...... 46

◆ EMPFEHLUNGEN FÜR DEN BETRIEB

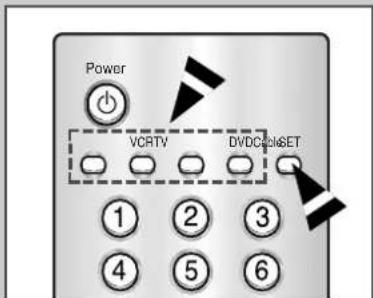

■ Fernbedienung für andere Geräte einstellen.... 47
- Fernbedienungscodes für Fernsehgeräte 48
- Fernbedienungscodes für Videorekorder 49
- Fernbedienungscodes für Kabelkanalboxen (CATV) 50
- Fernbedienungscodes für DVD-Player 50

■Verkabelung des SCART-Anschlusses (EXT1, EXT2 oder EXT3) 51

■Fehlersuche: Vor der Kontaktaufnahme mit dem Kundendienst.... 52

Symbole

Taste drücken Wichtig Hinweis

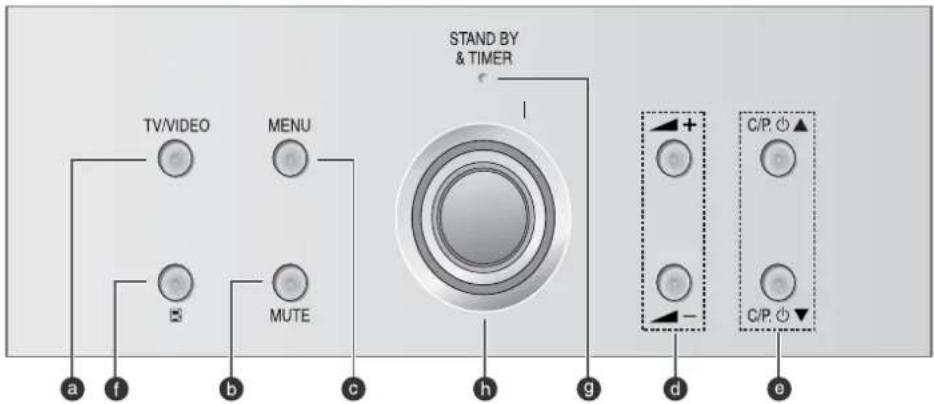

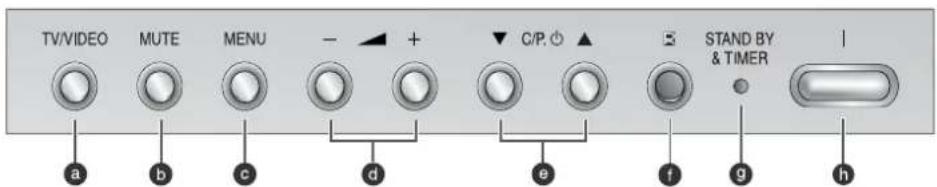

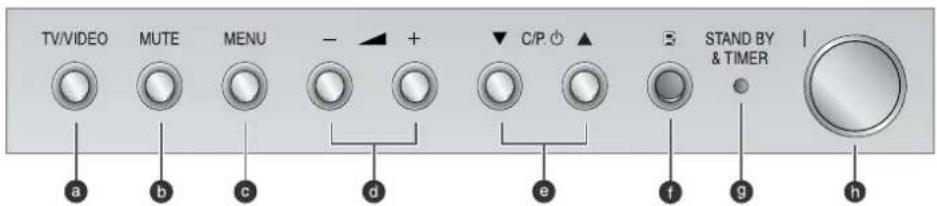

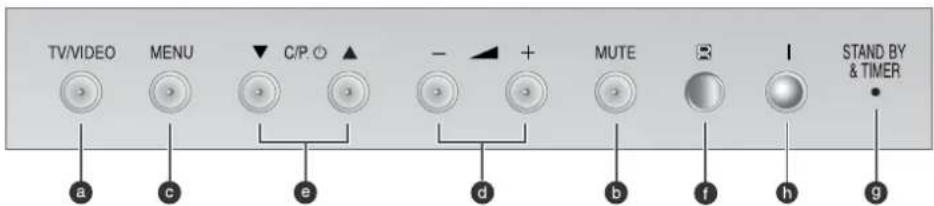

Bedienelemente (abhängig vom Modell)

Je nach Modell kann die vorhandene Anordnung unterschiedlich sein.

SP47Q7 SP52Q7

STAND BY & TIMER TV/VIDEO MENU MUTE a f b c h g d e C/P. ▲ C/P. ▼

SP43T6 SP48T6 SP54T6 SP62T6

TV/VIDEO MENU C/P: ◦ ▲ - + MUTE STAND BY & TIMER a c e d b f h g

SP43T7

f g h TV/VIDEO MUTE MENU - + C/P. a b c d e

SP43T8 SP54T8 SP62T8

TV/VIDEO MUTE MENU - + C/P. STAND BY & TIMER a b c d e f g h

(a) Signalquelle wählen

(e) Kanalauswahl

(b) Ton vorübergehend ausschalten

(f) Fernbedienungssensor

(c) Menü aufrufen

(g) Standby/Timer-Anzeige

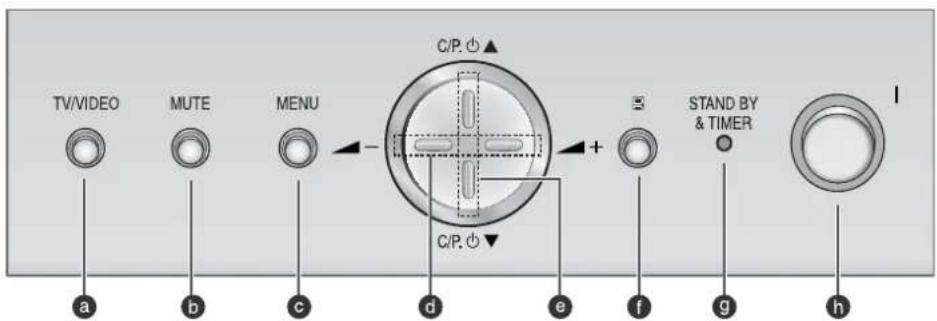

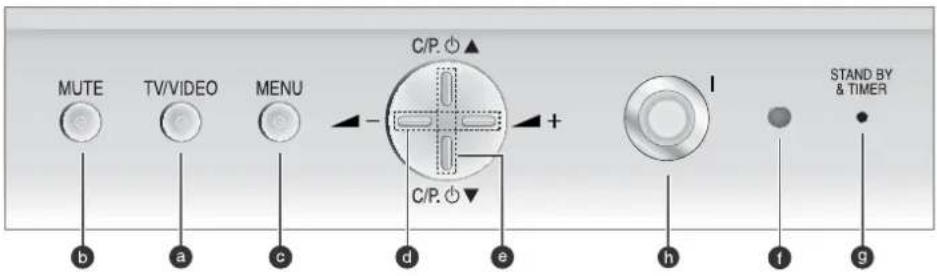

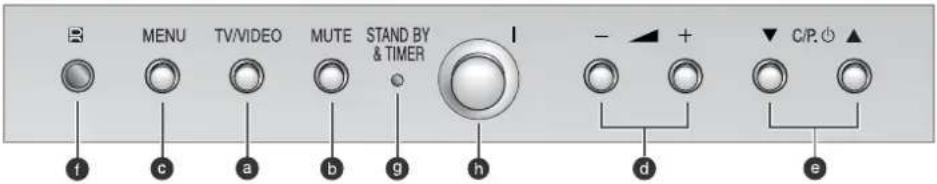

Bedienelemente (abhängig vom Modell)

Je nach Modell kann die vorhandene Anordnung unterschiedlich sein.

SP47W1

MENU TV/VIDEO MUTE STAND BY & TIMER f c a b g h - + ▼ C/P. ◦ ▲ d e

SP47W3 SP55W3 SP65W3

MUTE TV/VIDEO MENU C/P. ▲ + C/P. ▼ b a c d e h f g STAND BY & TIMER

SP42W4

TV/VIDEO MUTE MENU - + C/P ▲ STAND BY a b c d e f g h

SP42W5

TV/VIDEO MUTE MENU - + Q/P. ▲ STAND BY & TIMER a b c d e f g h

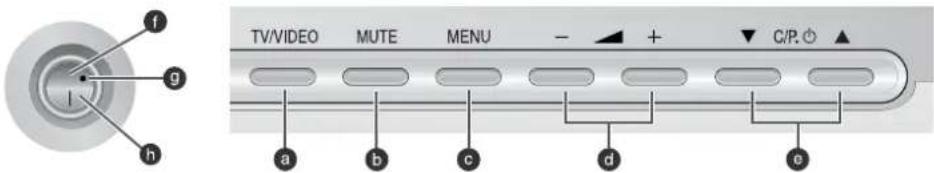

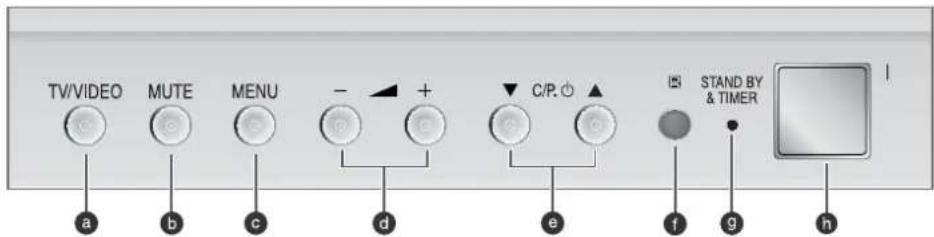

SP43W6

TV/VIDEO MUTE MENU C/P. ▲ + C/P. ▼ STAND BY & TIMER a b c d e f g h

(a) Signalquelle wählen

(e) Kanalauswahl

(b) Ton vorübergehend ausschalten

(f) Fernbedienungssensor

(c) Menü aufrufen

(g) Standby/Timer-Anzeige

Anschlüsse (abhängig vom Modell)

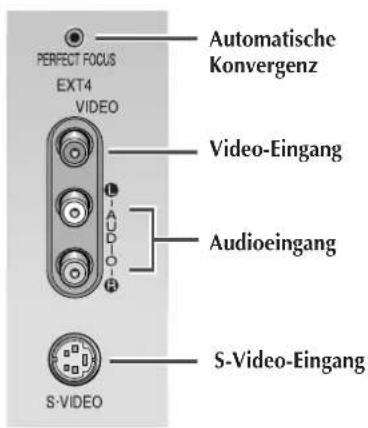

Seite des Fernsehgerätes

PERFECT FOCUS EXT4 VIDEO Automatische Konvergenz Video-Eingang Audioeingang S-Video-Eingang S-VIDEO

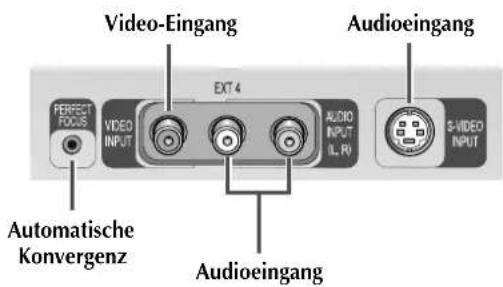

Vorderseite des Fernsehgerätes

Video-Eingang Audioeingang PERFECT FOCUS VIDEO INPUT EXT 4 AUDIO INPUT (L R) S-VIDEO INPUT Automatische Konvergenz Audioeingang

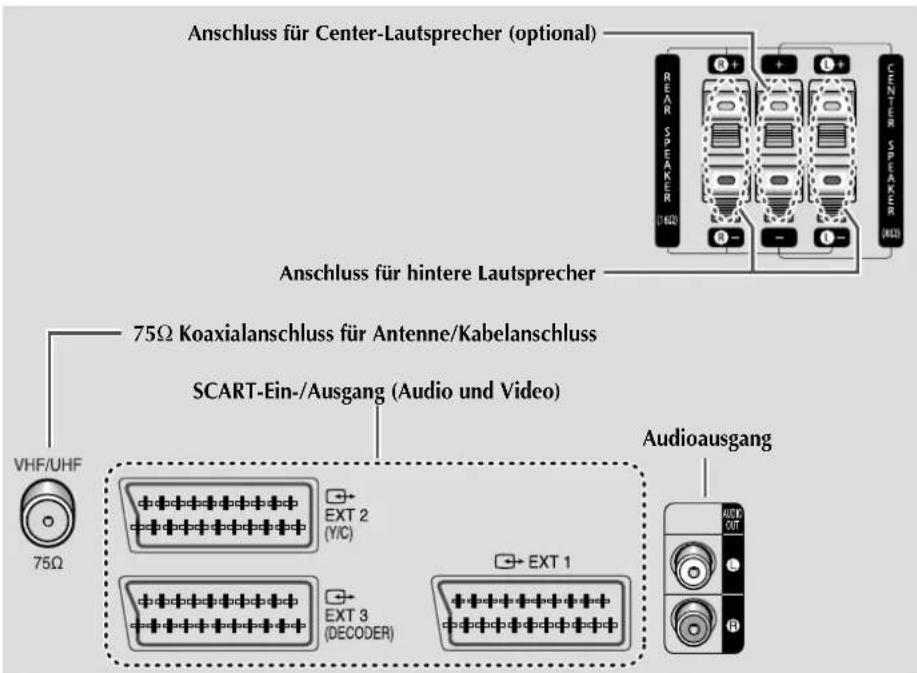

Rückseite des Fernsehgerätes

Anschluss für Center-Lautsprecher (optional) Anschluss für hintere Lautsprecher 75Ω Koaxialanschluss für Antenne/Kabelanschluss SCART-Ein-/Ausgang (Audio und Video) VHF/UHF 75Ω Audioausgang EXT 2 (Y/C) EXT 3 (DECODER) EXT 1 AUDIO OUT

So können Sie das Display-Deck nutzen (abhängig vom Modell)

Sie können einen Videorekorder, DVD-Player oder ein anderes Gerät im Display-Deck aufstellen.

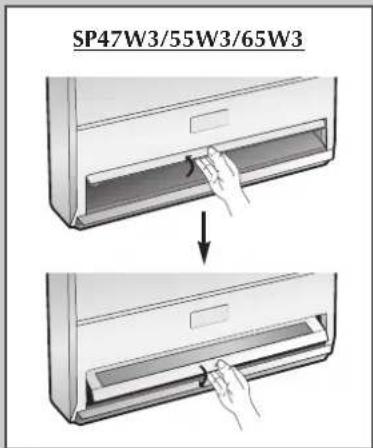

SP47W3/55W3/65W3

1 Drücken Sie auf das Symbol "△" in der Mitte des Display-Decks.
2 Heben Sie die Klappe in Pfeilrichtung nach oben, bis Sie ein Klicken hören. Fassen Sie die Klappe dazu in der Mitte an.
3 Stellen Sie ein Gerät in das Display-Deck. Fassen Sie die Klappe in der Mitte an, und drücken Sie sie nach unten.
4 Schließen Sie die Klappe durch sanften Druck auf das Symbol "△"

SP54T8/62T8

1 Heben Sie die Klappe in Pfeilrichtung nach oben. Fassen Sie sie dazu in der Mitte an.
2 Stellen Sie ein Gerät in das Display-Deck. Fassen Sie die Klappe in der Mitte an, und drücken Sie sie nach unten.

Stellen Sie nur Geräte mit einer Höhe von maximal 126 mm in das Display-Deck. Positionieren Sie das Gerät mit einem Abstand von 30 mm von vorn und 20 mm zu beiden Seiten.

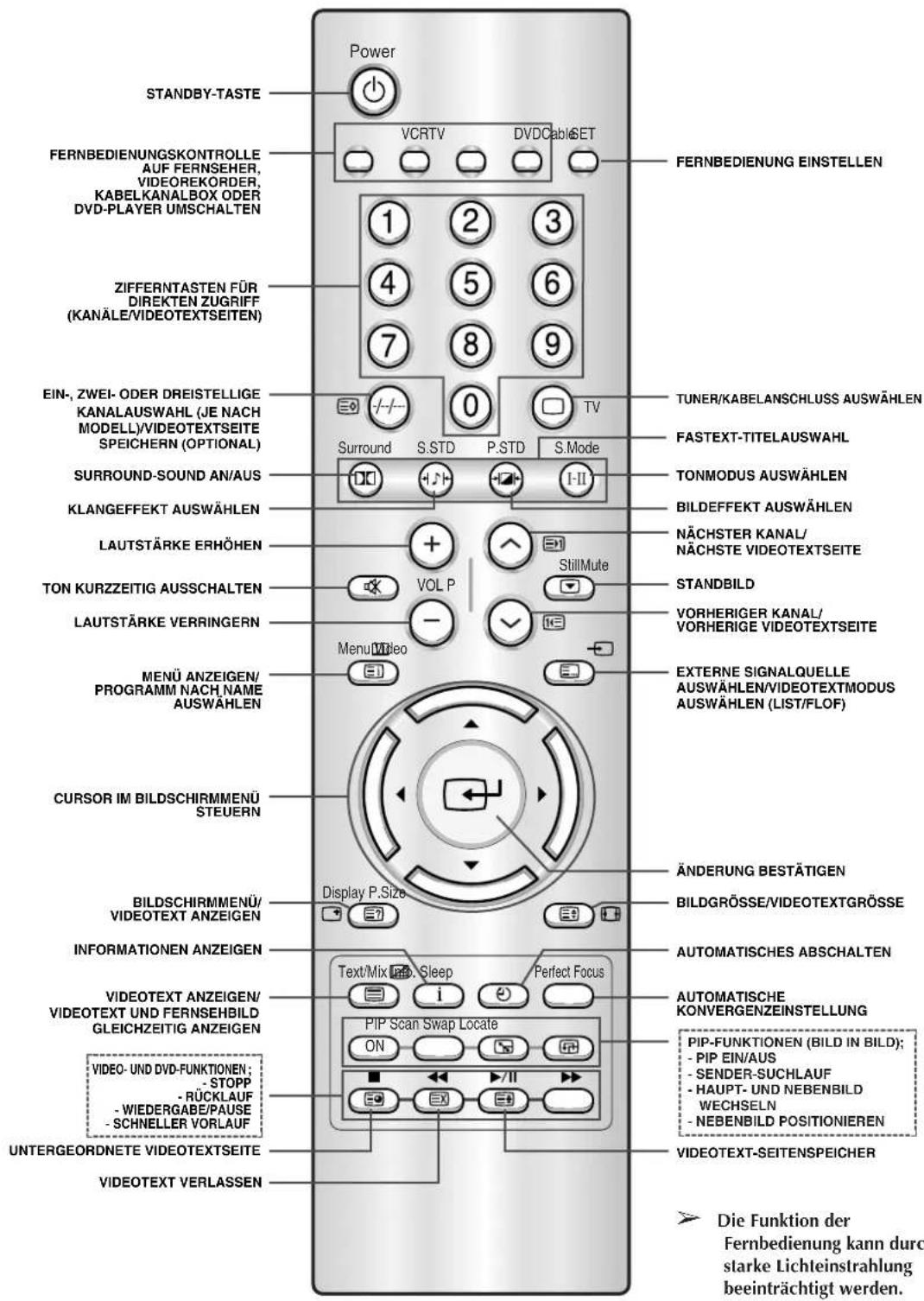

Infrarot-Fernbedienung

STANDBY-TASTE FERNBEDIENUNGSKONTROLLE AUF FERNSEHER, VIDEOREKORDER, KABELKANALBOX ODER DVD-PLAYER UMSCHALTEN ZIFFERNTASTEN FÜR DIREKTEN ZUGRIFF (KANÄLE/VIDEOTEXTSEITEN) EIN-, ZWEI- ODER DREISTELLIGE KANALAUSWAHL (JE NACH MODELL)/VIDEOTEXTSEITE SPEICHERN (OPTIONAL) SURROUND-SOUND AN/AUS KLANGEFFEKT AUSWÄHLEN LAUTSTÄRKE ERHÖHEN TON KURZZEITIG AUSSCHALTEN LAUTSTÄRKE VERRINGERN MENU ANZEIGEN/ PROGRAMM NACH NAME AUSWÄHLEN CURSOR IM BILDSCHIRMMENÜ STEUERN BILDSCHIRMMENÜ/ VIDEOTEXT ANZEIGEN INFORMATIONEN ANZEIGEN VIDEOTEXT ANZEIGEN/ VIDEOTEXT UND FERNSEHBILD GLEICHZEITIG ANZEIGEN VIDEO- UND DVD-FUNKTIONEN: - STOPP - RÜCKLAUF - WIEDERGABE/PAUSE - SCHNELLER VORLAUF UNTERGEORDNETE VIDEOTEXTSEITE VIDEOTEXT VERLASSEN Power VCRTV DVDCableSET 1 2 3 4 5 6 7 8 9 0 TV Surround S.STD P.STD S.Mode I-II VOL P StillMute Menu Video STANDBILD VORHERIGER KANAL/ VORHERIGE VIDEOTEXTSEITE EXTERNE SIGNALQUELLE AUSWÄHLEN/VIDEOTEXTMODUS AUSWÄHLEN (LIST/FLOF) ÄNDERUNG BESTÄTIGEN BILDGRÖSSE/VIDEOTEXTGRÖSSE AUTOMATISCHES ABSCHALTEN AUTOMATISCHE KONVERGENZEINSTELLUNG PIP-FUNKTIONEN (BILD IN BILD): - PIP EIN/AUS - SENDER-SUCHLAUF - HAUPT- UND NEBENBILD WECHSELN - NEBENBILD POSITIONIEREN VIDEOTEXT-SEITENSPEICHER Die Funktion der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.

Batterien in die Fernbedienung einlegen

In den folgenden Fällen müssen Sie Batterien in die Fernbedienung einlegen bzw. die Batterien ersetzen:

◆Nach dem Neukauf des Geräts
- Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert

1 Nehmen Sie die Abdeckung auf der Rückseite der Fernbedienung ab, indem Sie zuerst auf das Symbol drücken und anschließend die Abdeckung nach außen schieben.

2 Legen Sie zwei 1,5-V-Batterien (R03, UM4, "AA" oder gleichwertig) ein. Beachten Sie dabei die Polarität:

◆Der Pluspol (+) der Batterie muss den Pluspol (+) der Fernbedienung berühren.
Der Minuspol (−) der Batterie muss den Minuspol (−) der Fernbedienung berühren.

3 Schieben Sie die Abdeckung wieder auf die Fernbedienung, bis sie einrastet.

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

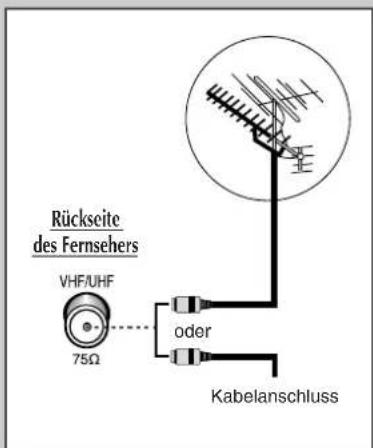

An Antenne oder Kabel anschließen

Damit die Fernsehkanäle korrekt empfangen werden, muss der Fernseher an eine der folgenden Signalquellen angeschlossen sein:

◆Terrestrische Antenne
◆Kabelanschluss
◆Satellitenempfänger

1 Falls Sie eine dieser drei Signalquellen verwenden, müssen Sie die Antenne bzw. das Signalkabel an die 75Ω-Koaxialbuchse auf der Rückseite des Fernsehers anschließen.

2 Wenn Sie eine Zimmerantenne verwenden, müssen Sie diese eventuell beim Einstellen Ihres Fernsehgerätes so lange drehen, bis Sie ein scharfes und klares Bild erhalten. Weitere Informationen finden Sie unter:

◆ "Kanäle automatisch einstellen" (Seite 18)
◆ "Kanäle manuell speichern" (Seite 20)

Rückseite des Fernsehers VHF/UHF 75Ω oder Kabelanschluss

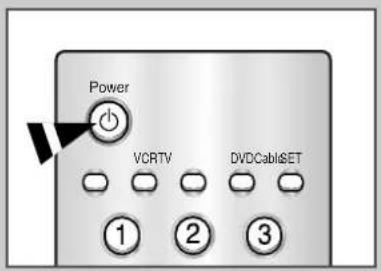

Ein- und Ausschalten

Power VCRTV DVDCableSET ① ② ③

Das Netzkabel wird auf der Rückseite des Gerätes nach außen geführt.

1 Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Die erforderliche Netzspannung ist auf der Rückseite des Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz.

2 Drücken Sie den Netzschalter "I" auf der Vorderseite des Fernsehers.

Ergebnis: Die Standby-Anzeige auf der Vorderseite des Gerätes leuchtet

3 Drücken Sie zum Einschalten des Fernsehers die Taste Power (auf der Fernbedienung.

Ergebnis: Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt.

Falls Sie bisher keine Kanäle gespeichert haben, wird wahrscheinlich kein deutliches Bild angezeigt. Informationen zum Speichern von Kanälen finden Sie unter "Kanäle automatisch einstellen" auf Seite 18 und unter "Kanäle manuell speichern" auf Seite 20.

4 Drücken Sie zum Ausschalten des Fernseher erneut den Netzschalter "I".

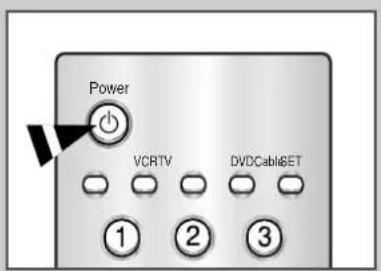

Fernsehgerät in den Bereitschaftsmodus (Standby) versetzen

Power VCRTV DVDCableSET ① ② ③

Zur Verringerung des Stromverbrauchs kann der Fernseher in den Standby-Modus versetzt werden.

Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1 Drücken Sie auf der Fernbedienung die Taste Power ( ♦ ). Ergebnis: Der Bildschirm wird dunkel, und die Standby-Anzeige auf der Vorderseite des Gerätes leuchtet rot.

2 Zum Einschalten des Fernsehers drücken Sie einfach erneut die Taste Power (auf der Fernbedienung.

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Drücken Sie in solchen Fällen stattdessen den Netzschalter "1" an der Vorderseite des Fernsehers. Ziehen Sie bei längerer Abwesenheit den Netzstecker und das Antennenkabel ab.

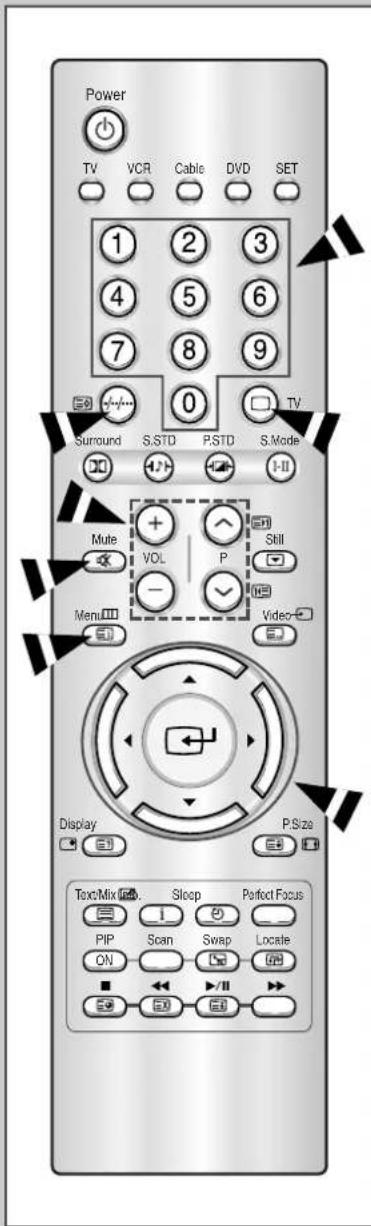

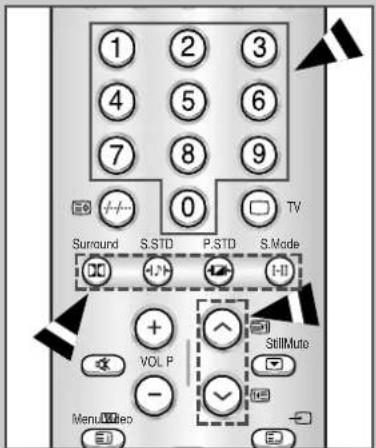

Fernbedienung einsetzen

Mit der Fernbedienung können Sie:

◆ Kanäle wechseln und die Lautstärke anpassen
Über verschiedene Bildschirmmenüs Einstellungen am Fernseher vornehmen

In der folgenden Tabelle werden die am häufigsten verwendeten Tasten und ihre Funktionen dargestellt.

Schaltfläche	Anzeigefunktion Menüfunktion
	Zeigt den nächsten gespeicherten Kanal an.
	Zeigt den vorherigen gespeicherten Kanal an.
0 bis	Zeigt die entsprechenden Kanäle an.
-/-/-/-	Zur Auswahl von zweistelligen Kanälen.Drücken Sie diese Taste, um die modellabhängige ein- bis dreistellige Kanalnummer einzugeben.
+VOL-	Erhöht die Lautstärke.Vermindert die Lautstärke.
Mute Schaltet den Ton kurzzeitig aus.OKVOL+.	>Wenn Sie den Ton wieder einschalten wollen, drückenSie diese Taste erneut oder die Taste VOL- bzw.
Menu	Zeigt das Bildschirmmenü an. zum normalenFernsehprogramm zurück
▲- Verwendung...▼		◆ Zeigt ein Untermenü mit Auswahlmöglichkeiten für die aktuelle Menüoption an.◆Vergrößert/verringert den Wert einer Menüoption.
		- Bestätigt Ihre Auswahl.
□ TV	Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet.	Verlässt das Bildschirmmenü und kehrt direkt zum normalen normalen Fernsehprogramm zurück.

Power TV VCR Cable DVD SET 1 2 3 4 5 6 7 8 9 0 TV Surround S.STD P.STD S.Mode Mute + VOL P Still Menu - Video- Display P.Size ToxicMix (P) Sleep Perfect Focus PIP Scan Swap Locate ON << >>>

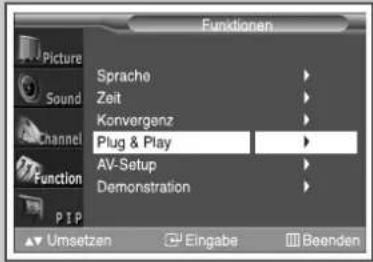

Plug & Play-Funktion

DEU

Sprache Deutsch Einkuhraká Magyar Italiano Polski Portugues Wählen Eingabe

ATM Land Deutschland 0% 0 MHz P0 ---- Wählen Start

Zeit Uhrzeit Timer Aus Wählen Beenden

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch drei Grundeinstellungen vorgenommen: Sprach-, Kanal- und Uhrzeiteinstellung.

1 Drücken Sie die Taste POWER (💡) auf der Fernbedienung, falls sich das Gerät im Standby-Modus befindet.

Ergebnis: Plug & Play wird angezeigt. IFür kurze Zeit flackert diese Anzeige, dann wird automatisch das Menü Sprache angezeigt.

2 Wählen Sie die gewünschte Sprache über die Tasten ▼ und ▲ aus. Drücken Sie die Taste MENU, um die gewählte Sprache zu aktivieren.

Ergebnis: Die Meldung Ant.-Eingang Prüfen wird angezeigt.

Wenn Sie im Menü Sprache innerhalb von 30 Sekunden keine Sprache auswählen, wird das Menü automatisch ausgeblendet.

3 Vergewissern Sie sich, ob die Antenne an das Fernsehgerät angeschlossen ist. Die Antenne sollte angeschlossen sein. Drücken Sie die Taste ◀ oder ▶.

Ergebnis: Das Menü ATM wird eingeblendet.

4 Wählen Sie Ihr Land über die Tasten ◀ und ▶aus.

5 Mit der Taste 📋 können Sie die Kanäle durchsuchen.

Ergebnis: Die Kanäle werden in der Reihenfolge ihrer Positionen im Frequenzbereich gespeichert. Der Suchlauf wird automatisch beendet. Nach erfolgter Kanalspeicherung wird das Menü Zeit angezeigt. Die Zeile Uhrzeit ist ausgewählt.

Drücken Sie zum vorzeitigen Beenden des Suchlaufs die Taste Menu.

6 Wählen Sie Stunden bzw. Minuten mit der Taste ◀ oder ▶. Stellen Sie Stunden bzw. Minuten mit der Taste ▼ oder ▲ ein.

Weitere Informationen zum Thema finden Sie unter "Aktuelle Uhrzeit anzeigen und einstellen" (Seite 34).

7 Drücken Sie abschließend auf die Taste MENU.

Ergebnis: Die Meldung Enjoy Vewing your new TV und der gespeicherte Kanal werden angezeigt.

Plug & Play-Funktion

Wenn Sie diese Einstellung ändern wollen...

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit den Tasten ▼ und ▲ die Option Funktionen.

Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Plug & Play. Drücken Sie die Taste

Ergebnis: Plug & Play wird angezeigt. Sie können nun die Einstellungen ändern.

Functionen Picture Sprache Zeit Konvergenz Channel Plug & Play AV-Setup Demonstration PIP Umsetzen Eingabe Beenden

Demo-Programm ansehen

Menu 10Mac Display P.Size

Um die verschiedenen Menüs Ihres Fernsehers kennen zu lernen, können Sie sich das Demo-Programm ansehen.

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Funktionen.

Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt

3 Drücken Sie die Taste .

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Demonstration. Drücken Sie die Taste

Ergebnis: Alle Menüoptionen werden nacheinander angezeigt.

Wenn Sie das Demo-Programm verlassen möchten, drücken Sie auf der Fernbedienung die Taste TV.

Menüsprache einstellen

Funktionen Picture Sound Channel Function PIP Sprache Zeit Konvergenz Plug & Play AV-Setup Demonstration Umsetzen Eingabe Beenden

Wenn Sie das Fernsehgerät das erste Mal verwenden, müssen Sie die Sprache auswählen, in der Menüs und Hinweise angezeigt werden.

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Funktionen.

Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

Ergebnis: Sprache wird ausgewählt

4 Drücken Sie die Taste erneut

Ergebnis: Es wird eine Liste der verfügbaren Sprachen angezeigt.

5 Wählen Sie mithilfe der Tasten ▼ und ▲ die gewünschte Sprache aus.

Sprache Deutsch Eλλμικά Magyar Italiano Polski Portugues Wählen Beenden

Konvergenz einstellen

Wenn die Farben auf dem Bildschirm unscharf oder "verschmiert" wirken, ist wahrscheinlich die Konvergenz nicht optimal.

Verwenden Sie für die Änderung dieser Einstellung in jedem Falle die Fernbedienung.(Die Konvergenz kann nicht über die Knöpfe an der Vorderseite des Fernsehers eingestellt werden.)

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Funktionen.

Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste.

4 Wählen Sie mithilfe der Tasten ▼ oder ▲ die Option Konvergenz. Drücken Sie die Taste

Ergebnis: Die Optionen, die in der Gruppe Konvergenz zur Verfügung stehen, werden angezeigt. Hierbei ist die Option Rot ausgewählt.

5 Drücken Sie die Taste erneut.

Ergebnis: Ein Fadenkreuz erscheint.

6 Passen Sie die Konvergenz mithilfe der Fernbedienung an.

◆ Mit den Tasten ▼/▲/◄/► können Sie zu der gewünschten Position navigieren.

- Drücken Sie die Taste "0", um die Konvergenz für Rot bzw. Blau einzustellen.

◆ Verwenden Sie die Tasten für die Lautstärkeregelung(VOL +/-) und für die Kanalauswahl (P ∧ / ∨), um die Markierung über der horizontalen bzw. vertikalen Mittellinie zu positionieren. Das bedeutet, Sie müssen eine möglichst weiße Signallinie (horizontal oder vertikal) erzeugen.

- Drücken Sie die Taste MENU, um den Bildschirm zu verlassen.

Sie können die Konvergenz auch automatisch auf die Werkseinstellungen setzen.

7 Wählen Sie dazu Auto Konvergenz in der Gruppe Funktionen, und drücken Sie anschließend die Taste

Ergebnis: Führen Sie die Anpassung in der folgenden Reihenfolge durch: grün → rot → blau. Der Cursor flackert für eine Sekunde auf, und damit ist die Einstellung des automatischen Fokus abgeschlossen.

Sie können dazu auch einfach die Taste Perfect Focus drücken.

Wenn die Größe des Nebenbilds auf "12 PIP" oder "3 PIP" eingestellt ist, ist die Funktion Autom. Fokus leider nicht verfügbar.

Funktionen Picture Sprache Zeit Konvergenz Plug & Play AV-Setup Demonstration Channel Function PIP Umsetzen Eingabe Beenden

Konvergenz Rot Blau Auto Konvergenz Umsetzen Eingabe Beenden

Über Fermedienung Rot Position 0 R/B Auf/Ab + - L/R Beenden

Konvergenz Rot Blau Auto Konvergenz Umsetzen Eingabe Beenden

Kanäle automatisch einstellen

DEU

Kanal Picture Land Deutschland Sound ATM Channel Man. speichern Sortieren Function Name Function Prog. -Optionen PIP Umsetzen Eingabe Beenden

Land Belgien Deutschland Spanien Frankreich Italien Niederlande Wahlen Beenden

Kanal Picture Sound Channel Function PIP Land ATM Man. speichern Sortieren Name Prog. -Optionen Deutschland Umsetzen Eingabe Beenden

ATM Land Deutschland 0% 0 MHz P0 ---- Wählen Start

Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen

1 Drücken Sie die Taste MENU..

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Kanal.

Ergebnis: Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

Ergebnis: Das Menü Land wird angezeigt.

4 Drücken Sie die Taste □ erneut. Wählen Sie Ihr Land über die Tasten ◀ und ▶ aus.

Die Länder werden in folgender Reihenfolge angezeigt:

Belgien - Deutschland - Spanien - Frankreich

Italien - Niederlande - Schweiz - Schweden - GB - Osteuropa - Andere.

Wenn Sie Andere gewählt haben, den PAL-Frequenzbereich jedoch nicht durchsuchen möchten, speichern Sie die Kanäle manuell (siehe Seite 20).

5 Drücken Sie die Taste MENU..

Ergebnis: Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.

6 6 Wählen Sie mit den Tasten ▼ und ▲ die Option ATM.

Drücken Sie die Taste

7 Drücken Sie zum Starten des Suchlaufs erneut die Taste ↻.

Ergebnis: Die Kanäle werden in der Reihenfolge ihrer Positionen im Frequenzbereich gespeichert. Der Suchlauf wird automatisch beendet.

Drücken Sie zum vorzeitigen Beenden des Suchlaufs die Taste Menu.

8 Nach dem Speichern der Kanäle haben Sie folgende Möglichkeiten:

◆ Kanäle in der gewünschten Reihenfolge sortieren (siehe Seite 19)

♦ Gespeicherten Kanälen einen Namen zuweisen (siehe Seite 22)

◆ Kanäle löschen (siehe Seite 23)

◆ Falls nötig, eine Feinabstimmung des Kanalempfangs durchführen (siehe Seite 21)

◆ Digitale Rauschunterdrückung aktivieren (siehe Seite 26)

Gespeicherte Kanäle sortieren

Mit diesem Vorgang können Sie die Programmnummern gespeicherter Kanäle ändern. Das könnte nach dem Ausführen der Funktion Autom. speichern erforderlich sein. Unerwünschte Kanäle können Sie löschen

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit den Tasten ▼ oder ▲ die Option Kanal.

Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

4 Wählen Sie mit der Taste ▼ oder ▲die Option Sortieren. Drücken Sie die Taste

Ergebnis: Das Menü Sortieren wird eingeblendet.

5 Wählen Sie mit der Taste ▼ oder ▲ den Kanal aus, dessen Programmnummer Sie ändern möchten. button. Drücken Sie die Taste ▶.

6 Wählen Sie mit den Tasten ▼ oder ▲ die Programmnummer, die dem Kanal zugewiesen werden soll. Drücken Sie die Taste ▶.

Ergebnis: Der Kanal befindet sich nun auf dem neuen Speicherplatz, und alle anderen Kanäle wurden entsprechend verschoben.

7 Wiederholen Sie die Schritte 5 und 6, bis Sie allen Kanälen die gewünschten Programmnummern zugewiesen haben.

Kanal Picture Sound Channel Function PIP Land ATM Man. speichern Sortieren Name Prog. -Optionen Deutschland ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ► ◄ Umsetzen Eingabe Beenden

Sortieren 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- ▲▼ Umsetzen ► Wählen ■□ Beenden

Sortieren 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- ▲▼ Umsetzen ◄ Aktiv. □ Beenden

DEU

Kanäle manuell speichern

DEU

Kanal Picture Sound Channel Function PIP Land ATM Man. speichern Sortieren Name Prog. -Optionen Deutschland Umwetzen Eingabe Beenden

Man. speichern Farbsystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog.- Pl.P 4 Feinabstimmung Umsetzen Wahlen Speichern

Man. speichern Farbsystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog. - Pl. P 4 Fainabstimmung Umsetzen Wahlen Speichern

Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern.

Bei der manuellen Kanalspeicherung haben Sie folgende Optionen:

◆ Gefundene Kanäle speichern oder nicht
◆ Programmnummer für die einzelnen Kanäle festlegen

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Kanal.

Ergebnis: TDie Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Man. speichern. Drücken Sie die Taste

Ergebnis: Die Optionen, die in der Gruppe Man. speichern zur Verfügung stehen, werden angezeigt. Hierbei ist die Option Farbsystem markiert.

5 Bestimmen Sie ggf. den Übertragungsstandard, indem Sie die Taste ◀ oder die Taste ▶ mehrmals drücken.

Ergebnis: Die Farbsysteme werden in folgender Reihenfolge angezeigt: AUTO - PAL - SECAM - NTSC4.43.

6 Wählen Sie mit der Taste ▼ oder ▲ die Option Tonsystem. Wählen Sie das gewünschte Audiosystem, indem Sie die Taste ◀ oder ▶ mehrmals drücken. or button repeatedly.

Ergebnis: Die Audiosysteme werden in dieser Reihenfolge angezeigt: BG - DK - I - L.

Kanäle manuell speichern (Fortsetzung)

7 Wenn Sie die Nummer des zu speichernden Kanals wissen, befolgen Sie die nachstehenden Schritte.

◆ Wählen Sie mit der Taste ▼ oder ▲ die Option Kanal.
◆ Drücken Sie die Taste ▶.
♦ Wählen Sie mit den Tasten ▼ und ▲ die Option c (Terrestrischer Kanal) oder s (Kabelkanal).
◆ Drücken Sie die Taste ▶.
♦ Wählen Sie mit den Tasten ▼ und ▲ die gewünschte Nummer aus.

Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes Audiosystem aus.

8 Falls Sie die zu speichernde Kanalnummer nicht kennen, wählen Sie mit den Tasten ▼ und ▲ die Option Suchlauf aus. Drücken Sie zum Starten des Suchlaufs die Taste ◀ oder die Taste ▶.

Ergebnis: Der Empfänger durchsucht den Frequenzbereich, bis der erste Kanal bzw. der gewählte Kanal empfangen wird.

9 Wenn der Empfang schwach ist, können Sie die Feinabstimmung manuell vornehmen. Wählen Sie mit den Tasten ▼ oder ▲ die Option Feinabstimmung. Mit den Tasten ◀ oder ▶ können Sie Bild und Ton optimal einstellen.

Mit der grünen Taste S.STD können alle Änderungen auf die ursprünglichen Einstellungen zurückgesetzt werden.
- Wenn Ihnen die Feinabstimmung eines Kanals nicht gelingt, sollten Sie die Einstellungen für Farbsystem und Tonsystem überprüfen.

10 Zum Zuweisen einer Programmnummer zu einem Kanal wählen Sie mit den Tasten ▼ und ▲ die Option Prog.-Pl. aus. Drücken Sie die Taste ◀ oder ▶, um die gewünschte Programmnummer zu wählen.

11 Drücken Sie die Taste ☐, um den Kanal und die zugeordnete Programmnummer zu speichern.
12 Wiederholen Sie die Schritte 7 bis 11 für jeden weiteren Kanal, den Sie speichern möchten.

Kanal-Modus

◆ P(Programm-Modus): Wenn die Einstellungen vorgenommen wurden, sind die Sender Ihres Bereiches zu Positionsnummern von P00 bis maximal P99 zugeordnet worden. In diesem Modus können Sie Kanäle durch Eingabe der Positionsnummer auswählen.
C (Antennenkanal-Modus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Sender zugeordnet wurde.
◆ S(Kabelkanal-Modus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Kabelkanal zugeordnet wurde.

Man. speichern Farbsystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog.- Pl. P 4 Feinabstimmung —— Umsetzen ⬆ Wählen 📋 Speichern

Man. speichern Farbssystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog.- PL P 4 Feinabstimmung Umselzen Einst. Speichern

Man speichern Farbsystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog - Pl P 4 Feinabstimmung —— Umsetzen Einst Speichern

Löschen : Feinabstimmung

Man. speichern Farbsystem AUTO Tonsystem BG Suchlauf 91MHz Kanal C 5 Prog.- Pl. P 4 Fainabstimmung Umsetzen Wahlen Speichern

Kanäle benennen

DEU

Kanal Picture Sound Channel Function PIP Land ATM Man. speichern Sortieren Name Prog. -Optionen Deutschland Ümsetzen Eingabe Beenden

Name 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- ▲Umsetzen ♦Wählen □Beenden

Name 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- Umsetzen Wählen Speichern Beenden

Kanälen werden automatisch Namen zugeordnet, wenn Informationen über Kanäle gesendet werden. Sie können die Kanalnamen ändern.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Kanal.
Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste .
4 Wählen Sie mit der Taste ▼ oder ▲die Option Name. Drücken Sie die Taste
Ergebnis: Das Menü Name wird angezeigt. Der aktuelle Kanal ist dabei automatisch ausgewählt.
5 Wählen Sie durch Drücken der Taste ▼ oder ▲ den Kanal aus, dem Sie einen neuen Namen zuweisen möchten. Drücken Sie die Taste ◀ oder ▶.
Ergebnis: Neben dem Namensfeld werden Pfeile angezeigt.
6 Wählen Sie mit den Tasten ▼ und ▲ Buchstaben (A–Z), Zahlen (0–9) und sonstige Zeichen (−, Leerzeichen). Gehen Sie zum vorherigen oder nächsten Zeichen, indem Sie die Taste ◀bzw. ▶ drücken.
7 Wenn Sie den gewünschten Namen eingegeben haben, bestätigen Sie die Eingabe mit der Taste
8 Wiederholen Sie die Schritte 5 bis 7 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.

Kindersicherung aktivieren und nicht benötigte Kanäle überspringen

♦ Kindersicherung aktivieren

Mit dieser Funktion können Sie den Fernseher sperren, so dass er nicht über die Frontblende eingeschaltet werden kann. Das Einschalten mit der Fernbedienung ist jedoch nach wie vor möglich. Wenn Sie die Fernbedienung vor unerlaubtem Zugriff schützen, können Sie z. B. verhindern, dass Kinder unangemessene Sendungen sehen.

◆ Nicht benötigte Kanäle überspringen

Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäle zu überspringen. Wenn Sie dann die gespeicherten Kanäle durchlaufen, werden die entsprechenden Kanäle nicht angezeigt. Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen, werden angezeigt.

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Kanal.

Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste

4 Wählen Sie mit den Tasten▼ und ▲ die Option Prog. - Optionen. Drücken Sie die Taste

Ergebnis: Das Menü Prog. -Optionen (Kanal bearbeiten) wird angezeigt, wobei der aktuelle Kanal automatisch markiert ist.

5 Wählen Sie mit den Tasten ▼ oder ▲ die Programmnummer des Kanals, der gesperrt werden soll. Drücken Sie die Taste ▶.

6 Drücken Sie die Taste ▶.

7 Wählen Sie zum Sperren oder Entsperrren des Kanals mit den Tasten ▼ oder ▲ die Optionen Ein oder Aus. Bestätigen Sie mit der Taste

8 Drücken Sie die Taste ▶.

9 Zum Aktivieren oder Deaktivieren eines Kanals wählen Sie Inaktiv oder Aktiv, durch Drücken der Taste ▼ oder ▲. Bestätigen Sie mit der Taste

10 Wiederholen Sie die Schritte 5 bis 9 für jeden weiteren Kanal, den Sie einstellen möchten.

Kanal Picture Sound Channel Function PIP Land ATM Man. speichern Sortieren Name Prog. -Optionen Deutschland Umsetzen Eingabe Boenden

Prog -Optionen 1 ---- Kindersicherung Aktiv. 2 ---- Löschen 3 ---- 4 ---- 5 ---- 6 ---- Aus Inaktiv 7 ---- ▲Umsetzen 8 ---- Wählen 9 ---- ■Beenden 10 ---- 11 ---- 12 ----

Prog.-Optionen Kindersicherung Ein Inaktiv Umsetzen Wählen Speichern Beenden

Prog -Optionen 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- Aktiv. Löschen Aus Aktiv Umsetzen Wählen Speichern Beenden

Kanal über Informationen auswählen

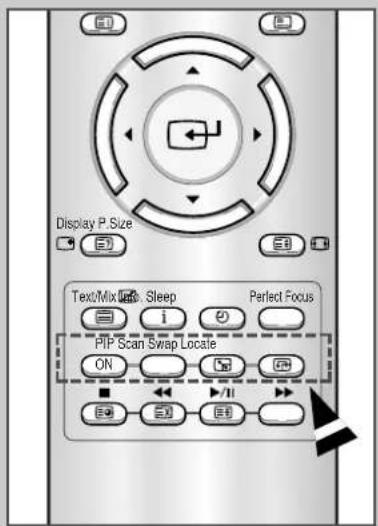

Display P.Size Text/Mix Format Sleep Perfect Focus PIP Scan Swap Locate ON - - /II

Information 1 ---- 2 ---- 3 ---- 4 ---- 5 ---- 6 ---- 7 ---- 8 ---- 9 ---- 10 ---- 11 ---- 12 ---- 13 ---- LNA Aus Mono TTX Aus ▲▼ Wählen Info. Beenden

Sie können eine Liste gespeicherter Kanäle anzeigen.

1 Drücken Sie die Taste Info..

Ergebnis: Es wird eine Liste mit den ersten 13 Kanälen angezeigt. Die zwei Textfelder rechts von der Liste zeigen an,

◆Ob der Sender ein Videotext-Programm ausstrahlt.
◆Welche Tonwiedergabeart eingestellt ist.

2 Ziel... Schritte...

Gespeicherte Drücken Sie die Taste ▼ Oder ▲. Kanäle durchsuchen Ergebnis : Der entsprechende Kanal wird angezeigt.

Einen bestimmten Drücken Sie die Taste TV. Kanal auswählen Ergebnis : Der entsprechende Kanal wird aufgerufen und das Feld Information nicht mehr angezeigt.

• Externe Eingänge können in der gleichen Weise angezeigt und durchsucht werden.
• Sie können den Namen des Kanals oder des Eingangs mit der Taste Display anzeigen.

Bildstandard ändern

Bild Picture Sound Channel Function PIP Modus Einst. Sender-Scan Digitale RM Blaues Bild LNA Dynamisch Autom. Aus Aus Aus Wählen Beenden

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1 Drücken Sie die Taste MENU.

Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.

2 Drücken Sie die Taste

Ergebnis: Die Option Modus wird ausgewählt.

3 Bestimmen Sie den gewünschten Bildeffekt, indem Sie die Taste ◀ oder ▶ mehrmals drücken.

Ergebnis: Folgende Bildeffekte stehen zur Verfügung: Dynamisch – Standard – Film – Einstellung.

Sie können diese Einstellungen auch mit der Taste P.STD (Picture Standard, Bildstandard) vornehmen.

Bildeinstellungen anpassen

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:

1 Drücken Sie die Taste MENU.

Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.

2 Drücken Sie die Taste

3 Wählen Sie mit der Taste ▼oder ▲ die Option Einst. Drücken Sie die Taste

Ergebnis:: Die Optionen, die in der Gruppe Einst zur Verfügung stehen, werden angezeigt. Hierbei ist die Option Farbwert ausgewählt.

4 Wählen Sie mit den Tasten ◀ oder ▶ die Einstellung (Kalt2, Kalt1, Normal, Warm1, Warm2).

5 Wählen Sie mit den Tasten ▼ und ▲ eine der zu ändernden Einstellungen Kontrast, Helligkeit, Schärfe, Farbe oder (nur bei NTSC) Farbton Farbton. Drücken Sie die Taste ◀ oder ▶.

Ergebnis: Der horizontale Einstellbalken wird angezeigt. Drücken Sie die Taste ◀ oder die Taste ▶, um die Markierung auf dem Einstellbalken nach links oder rechts zu verschieben.

Wenn Sie Änderungen an diesen Einstellungen vornehmen, wird das Bildformat automatisch auf Einstellung gesetzt.

Bild Picture Sound Channel Function PIP Modus Einst. Dynamisch Sender-Scan Autom. Digitale RM Aus Blaues Bild Aus LNA Aus UMsetzen Eingabe Beenden

Einst Farbwert Normal Kontast 0 Holligkeit 0 Schärle 0 Farbe 0 ▲ Umsetzen Wahlen Beenden

Einst. Farbwert Normal Kontrast Helligkeit 0 Scharfe 1 0 Farbe 10 ▲ Umsetzen ▶ Einst. ■ Beenden

Aktuelles Bild einfrieren

Sie können ein laufendes Fernsehbild anhalten, indem Sie die Taste "Still" (Standbild) drücken.

Drücken Sie diese Taste erneut, um die normale Fernsehwiedergabe fortzusetzen.

VOL P StillMute Menu Video

Weitere Bildeinstellungen

DEU

Bild Picture Modus Einst. Dynamisch Sound Sender-Scan Autom. Channel Digitale RM Aus Function Blaues Bild Aus PIP LNA Aus Umsetzen Wählen Beenden

Bild Picture Sound Channel Function PIP Modus Einst Sender-Scan Digitale RM Blaues Bild LNA Dynamisch Autom. Aus Aus Aus Umsetzen Wählen Beenden

Digitale RM Ein Wählen

Bild Picture Sound Channel Function PIP Modus Einst. Sender-Scan Digitale RM Blaues Bild LNA Dynamisch Autom. Aus Aus Aus Wählen Beenden

Bild Picture Sound Channel Function PIP Modus Einst. Sender-Scan Digitale RM Blaues Bild LNA Dynamisch Autom. Aus Aus Ein Umsetzen Wählen Beenden

◆ Sender-Scan

Der Sendersuchlauf-Modus sollte am besten auf Natural eingestellt sein, um ein Flimmern des Fernsehbilds auszuschließen. Bei einigen Sendern (NTSC-M) könnte ein anderer Sender-Suchlauf jedoch die Bildqualität verbessern helfen. Mögliche Einstellungen sind Autom., Natural Scan, Digital-scan und Pro-scan.

◆ Digitale RM

Wenn Ihr Gerät nur schwache Signale empfängt, können Sie mit der digitalen Rauschminderung Schattenbilder und Doppelkonturen im Fernsehbild verringern.

♦ Blaues Bild

Empfängt das Gerät kein Signal oder nur ein sehr schwaches Signal, wird auf dem Bildschirm eine blaue Fläche angezeigt. Falls Sie einen Sender trotz schlechten Empfangs sehen möchten, müssen Sie die Option Blaues Bild auf Aus stellen.

◆ LNA

Diese Funktion ist besonders nützlich bei schlechtem Empfang. Sie verstärkt ausschließlich das Fernsehsignal und nicht das Rauschen.

Die Funktion ist nur bei schwachem Empfang aktiv und wird zusätzlich mit dem aktiven Kanal gespeichert.

1 Drücken Sie die Taste MENU.

Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.

2 Drücken Sie die Taste

3 Wählen Sie mit der Taste ▼ oder ▲ die gewünschte Option (Sender-Scan, Digitale-RM, Blaues Bild oder LNA).

4 Drücken Sie zum Ändern von Einstellungen die Taste ◀ oder die Taste ▶.

◆ Sender-scan : Autom., Natural Scan, Digital-scan, Pro-scan
♦ Digitale-RM : Aus oder Ein (eingeschaltet)
◆ Blaues Bild :Aus oder Ein (eingeschaltet)
◆ LNA : Aus oder Ein (eingeschaltet)

Bildgröße wählen (abhängig vom Modell)

Sie können das Bildformat, das Ihren Sehgewohnheiten am besten entspricht, mit der Taste "P. Size" auswählen.

Je nach Modell sind folgende Bildgrößen möglich:

Auto	Vergrößert und stellt das Bild vom 4:3- auf 16:9-Verhältnis um.
Breit	Stellt das Seitenverhältnis des Bildes von 4:3 auf 16:9 um.
Panorama	Passt das breite Bild an die natürliche Größe an.
Zoom1	Vergrößert das normale 4:3-Bild auf 120 %. Das Bild kann nach oben verschoben werden.
Zoom2	Vergrößert das normale 4:3-Bild auf 150 %. Das Bild kann nach oben verschoben werden.
Normal	Normales Bild im 4:3-Verhältnis.
Kino	Verstärkt das Sendesignal automatisch bei entsprechenden Bildern.

Im PIP-Modus kann die Bildgröße nicht geändert werden.

Display P.Size Text/Mix Data Sleep Perfect Focus PIP Scan Swap Locate ON

GoBo Auto

Größe Brett

Gt83a Panorama

Größe Zoom1 ▲ Hit ▼

Größe Zoom2 ▲ Lift ▼

Größe Normal

Größe Kino

◆4:3 Standardmodell Normal - Zoom1 - Zoom2 Kino

◆16:9 Brditformatmodell Auto - Breit - Panorama - Zoom1 - Zoom2 - NormaKino

Tonwiedergabestandard ändern

Picture Sound Channel Function PIP Modus Einstellung Equalizer Autom. Ist. Melodie Aus Surround Ein Audio-Ausgang Aus Stumm/int. Lautstärke Aus Umsetzen Wählen Beenden

Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.
Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste .
Ergebnis: Die Option Modus wird ausgewählt.
4 Bestimmen Sie den gewünschten Toneffekt, indem Sie die Taste ◀ oder ▶ mehrmals drücken.
Ergebnis: Die folgenden Audioeffekte stehen zur Verfügung: Einstellung – Standard – Musik – Film – Sprache.

Sie können diese Einstellung auch mit der Taste S.STD (Tonwiedergabestandard) vornehmen.

Toneinstellungen anpassen

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/int. Einstellung Aus Ein Aus Lautstärke Aus Umsetzen Eingabe Beenden

Equalizer R L 100 300 1K 3K 10K Umsetzen Einst. Beenden

Sie können den Ton nach Ihrem persönlichen Geschmack einstellen.

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.

Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste.

4 Wählen Sie mit der Taste ▼ oder ▲die Option Equalizer. Drücken Sie die Taste

Ergebnis: Die Optionen, die in der Gruppe Equalizer zur Verfügung stehen, werden angezeigt.

5 Wählen Sie mit der Taste ◀ oder ▶ die einzustellende Option.or button. Drücken Sie die Taste ▼ oder die Taste ▲, bis die gewünschte Einstellung erreicht ist.

Wenn Sie Änderungen an diesen Einstellungen vornehmen, wird der Tonwiedergabestandard automatisch auf Einstellung umgestellt.

Lautstärke automatisch einstellen

Jeder Sender hat seine eigene Lautstärkenaussteuerung. Es kann mühsam sein, bei jedem Umschalten zu einem anderen Kanal die Lautstärke anzupassen. Mit dieser Funktion können Sie die Lautstärke des gewünschten Signals automatisch anpassen lassen. Dies geschieht, indem die Ausgabelautstärke gesenkt wird, wenn das Modulationssignal hoch ist, und angehoben wird, wenn das Modulationssignal niedrig ist.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.
Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste .
4 Wählen Sie mit der Taste ▼ oder ▲ die Option Autom. 1st. .
5 Wählen Sie zum Aktivieren über die Taste ◀ oder ▶ die Option Ein.

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/int. Einstellung Ein Ein Aus Lautstärke Aus Umsetzen Wählen Beenden

Melodie hören

Sie hören eine Melodie, wenn Sie das Fernsehgerät ein- oder ausschalten.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.
Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste .

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Melodie.

5 Wählen Sie zum Aktivieren über die Taste ◀ oder ▶ die Option Ein.

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/int. Einstellung Aus Ein Aus Lautstärke Aus Umsetzen Wählen Beenden

Dolby Digital-Einstellungen anpassen

Rückseite des Fernsehers

Option

Wenn ausschließlich Surround-Lautsprecher an das Fernsehgerät angeschlossen sind, können Sie mit Hilfe dieser Funktion den Dolby Pro Logic Surround-Effekt genießen. Es stehen verschiedene Wiedergabemodi für die Haupt-, den Center- und die hinteren Lautsprecher zur Verfügung.

Surround-Modus Eingangssignal LautsprecherHaupt- Center Hinten
Pro Logic	- Normal Stereo √Mono √		√	√
	- Phantom Ste reoMono		√	√	√
	- Breit Stereo √Mono √		√	√
3D-klang Stereo √Mono √
Hall Stereo √(Raumklang) Mono √
Aus Stereo √Mono √
➢ √; Ton

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/int. Einstellung Aus Ein Aus Lautstärke Aus Umsetzen Eingabe Beenden

Surround Modus Pro Logic Pro Logic Normal Center-lsp. Hintere lsp. Verzögerung 15ms Testton Aus ▲▼ Umsetzen ► Wählen ■ Beenden

Surround Modus Pro Logic Pro Logic Normal Center-lsp. Hintere lsp. Verzögerung 15ms Testton Aus Umsetzen Wahlen Beenden

Pro Logic Links Rechts Center Hintero isp. Hintere isp. Modus Normal Connect Speaker Wählen Speichern

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.

Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Surround..

Drücken Sie die Taste 📄.

Ergebnis: Das Menü Surround wird angezeigt, und die Option Modus ist markiert.

5 Wählen Sie mit der Taste ◀ oder ▶ die betreffende Option. Die Surround-Einstellungen werden in der folgenden Reihenfolge angezeigt:

Pro Logic - 3D klang - Hall (Raumklang) - Aus

6 Bei der Auswahl von Pro Logic werden die vorhandenen Optionen angezeigt.

7 Wählen Sie mit der Taste ▼ oder ▲ die Option Pro Logic. Drücken Sie die Taste ◀ oder ▶.

8 Wählen Sie mit der Taste ◀ oder ▶ die betreffende Option. Die Surround-Einstellungen werden in der folgenden Reihenfolge angezeigt:

Normal - Phantom - Breit Diese Optionen können Sie auch durch Drücken der Taste Surround wählen.

9 Wenn Sie die gewünschten Änderungen vorgenommen haben, können Sie diese mit der Taste 📊 speichern.

Dolby-Einstellungen anpassen

Sie können folgende Dolby-Einstellungen nach Ihrem persönlichen Geschmack einstellen:

◆ Lautstärke des Center-Lautsprechers und der hinteren Lautsprecher
◆ Pro-Logic-Verzögerung für die hinteren Lautsprecher (zwischen 15 ms und 30 ms)
◆ Testton zum Prüfen der Lautstärke jedes Lautsprechers aktivieren/deaktivieren

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.
Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste .
4 Wählen Sie mit der Taste ▼ oder ▲ die Option Surround.. Drücken Sie die Taste
Ergebnis: Das Menü Surround wird angezeigt, und die Option Modus ist markiert.
5 Wählen Sie Pro Logic mit der Taste ◀ oder ▶.
6 Wählen Sie mit der Taste ▼ oder ▲ die entsprechende Option (Center-lsp., Hintere lsp., Verzögerung, Testton). Drücken Sie die Taste ◀ oder ▶, bis die gewünschte Einstellung erreicht ist.
7 Wenn Sie die gewünschten Änderungen vorgenommen haben, können Sie diese mit der Taste speichern.

Hergestellt in Lizenz der Dolby® Laboratories. "Dolby", "Pro Logic" sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories

Surround Modus Pro Logic Pro Logic Normal Center-lsp. Hintere lsp. Verzögerung 15ms Testlon Aus ▲ Umsetzen ► Einst. ■ Beenden

Surround Modus Pro Logic Pro Logic Normal Center-lsp. Hintere lsp. Verzögerung 15ms Testlon Aus ▲ Umsetzen ◀ Einst. □ Beenden

Surround Modus Pro Logic Pro Logic Normal Center-Isp. Hintere Isp. Verzögerung 15ms Testton Aus Umsetzen Einst. Beenden

Surround Modus Pro Logic Pro Logic Normal Center-lsp. - Hintere lsp. - Verzögerung 15ms Testton Aus ▲ Umsetzen Wählen ■ Beenden

Externe Tonwiedergabe einstellen

DEU

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/Int. Einstellung Aus Ein Aus Lautstärke Aus Umsatzen Wählen Beenden

Picture Sound Channel Function PIP Modus Equalizer Autom. Ist. Melodie Surround Audio-Ausgang Stumm/int. Einstellung Aus Ein Aus Lautstärke ein Umsetzen Wählen Beenden

Wenn ein Audiogerät am Digitalausgang des Fernsehers angeschlossen ist, können Sie mit Hilfe dieser Funktion die Tonwiedergabe wie gewünscht anpassen.

1 Drücken Sie die Taste MENU.

Ergebnis: Das Hauptmenü wird eingeblendet.

2 Wählen Sie mit der Taste ▼ oder ▲ die Option Ton.

Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Audio-Ausgang.

5 Wählen Sie mit der Taste ◀ oder ▶ die betreffende Option (Lautstärke oder Standard).

Wenn Sie Lautstärke wählen, können Sie die Lautstärke über die Fernbedienung oder einen externen Verstärker ändern.
- Wenn Sie Standard wählen,
- Können Sie die Lautstärke über den Lautstärkeregler am Audioverstärker einstellen.
- -Funktionieren die Tasten zur Lautstärkeregelung (Mute, VOL +/-) weder am Fernsehgerät noch auf der Fernbedienung.

6 Wählen Sie mit der Taste ▼ oder ▲ die Option Stumm. int.. Wenn Sie diese Einstellung auf Ein setzen, werden alle internen Lautsprecher ausgeschaltet.

Tonwiedergabemodus wählen (abhängig vom Modell)

Mit der Taste "S.Mode" wird die Verarbeitung und Ausgabe des Audiosignals angezeigt und gesteuert. Beim Einschalten wird automatisch der Modus "Dual-I" oder "Stereo" gewählt (abhängig von der aktuellen Übertragung).

	Art der Sendung	Bildschirmanzeige
NICAM Stereo	Standardsender(Standard Audio)	MONO (Standard)
	Normal +NICAM Mono	MONO ↔ MONONICAM (Standard)
	NICAM Stereo	STEREO ↔ MONONICAM (Standard)
	NICAM Dual-I/II	Dual-I → Dual-II → MONONICAM NICAM (Standard)↑↑
A2 Stereo	Standardsender(Standard Audio)	MONO (Standard)
	Zweisprachig oder Dual-I/II	DUAL-I↔ DUAL-II
	Stereo	STEREO ↔ MONO(Mono erzwungen)

7 8 9 0 TV Surround S.STD P.STD S.Mode + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - StillMute

• Bei schlechten Empfangsbedingungen sind Sendungen im Modus MONO besser zu hören.
  ◆ Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu MONO wechseln.
  ◆ Falls Sie im AV-Modus ein Monosignal empfangen, sollten Sie das Audiokabel an den Anschluss "AUDIO-L" an der Seitenfläche bzw. der Rückwand des Fernsehers anschließen. Falls bei Monosignalen nur noch ein Lautsprecher zu hören ist, drücken Sie die Taste S.Mode.

Sleep-Timer stellen

DEU

Display P.Size Text/Mix Sleep Perfect Focus PIP Scan Swap Locate ON

Sleep timer Aus

Um ein Intervall zwischen 30 und 180 Minuten auszuwählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird, drücken Sie die Taste "Sleep".

1 Drücken Sie die Taste Sleep. Ergebnis: Das Menü Sleep Timer (Verzögertes Ausschalten) wird angezeigt.

2 Lassen Sie sich die voreingestellten Zeitintervalle (30, 60, 90, 120, 150, 180) anzeigen, indem Sie die Taste Sleep mehrfach drücken. Ergebnis: Das Fernsehgerät schaltet nach der eingestellten Zeit automatisch in den Standby-Modus.

3 Um den Sleep-Timer abzuschalten, drücken Sie die Taste Sleep mehrmals, und wählen Sie Aus.

Funktionen Picture Sound Channel Function PIP Sprache Zeit Konvergenz Plug & Play AV-Setup Demonstration Umsetzen Eingabe Beenden

Zeit Uhrzeit -- : -- Timer Aus Wählen Boenden

Zeit Uhrzeit 00:00 Timer Aus Wählen Einst. Beenden

Display P.Size Text/Mix/4c Sleep Perfect Focus

Sie können die Uhr des Fernsehers auf die aktuelle Uhrzeit einstellen, indem Sie die Taste "Display" drücken. Sie müssen die Uhr auch stellen, wenn Sie den automatischen Timer verwenden möchten.

Durch Drücken der Taste "I" (Ein/Aus) auf der Vorderseite des Fernsehers können Sie die Uhr zurückstellen.

1 Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder▲ die Option Funktionen. Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.

3 Drücken Sie die Taste

4 Wählen Sie mit der Taste ▼ oder ▲ die Option Zeit. Drücken Sie die Taste ☐ Ergebnis: Die Optionen, die in der Gruppe Zeit zur Verfügung stehen, werden angezeigt. Hierbei ist die Option Uhrzeit ausgewählt.

5 Wählen Sie Stunden bzw. Minuten mit der Taste ◀ oder ▶. Stellen Sie Stunden bzw. Minuten mit der Taste ▼ oder ▲ ein.

6 Drücken Sie abschließend die Taste TV.

7 Um ...	Drücken Sie die Taste “Display”...
	Kanalinformationen anzuzeigen einmal.
	die aktuelle Uhrzeit anzuzeigen	zweimal.
	die Anzeige auszublenden	dreimal.

Automatisches Ein- und Ausschalten

Sie können den Timer so konfigurieren, dass sich das Fernsehgerät:

zu einer bestimmten Zeit automatisch einschaltet und den von Ihnen gewünschten Kanal wählt

◆ zu einer bestimmten Zeit automatisch abschaltet

Zuerst müssen Sie die Uhr des Fernsehgerätes einstellen (siehe "Aktuelle Uhrzeit einstellen und anzeigen" auf der vorherigen Seite).

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Funktionen.
Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste.
4 Wählen Sie mit der Taste ▼ oder ▲ die Option Zeit. Drücken Sie die Taste
Ergebnis: Die Optionen, die in der Gruppe Zeit zur Verfügung stehen, werden angezeigt.
5 Wählen Sie mit der Taste ▼ oder ▲ die Option Timer.
6 Wählen Sie mit der Taste ◀ oder ▶ die Option Ein.
Ergebnis: Mit Ein und Aus werden Ein- und Ausschaltzeit angezeigt.
7 Wählen Sie mit der Taste ▼ oder ▲ für die Einschaltzeit die Option Ein. Stellen Sie die Zeit ein, zu der sich das Fernsehgerät automatisch einschalten soll.
Wählen Sie Stunden bzw. Minuten mit der Taste ◀ oder ▶. Stellen Sie Stunden bzw. Minuten mit der Taste ▼ oder ▲ ein.
8 Wählen Sie mit der Taste ▼ oder ▲ für die Ausschaltzeit die Option Aus. Stellen Sie die Zeit ein, zu der sich das Fernsehgerät automatisch ausschalten soll.

• Wenn sich der Fernseher im Standby-Modus befindet, ...
  – leuchtet bei deaktiviertem Timer die Betriebsanzeige (Standby- und Timeranzeige) rot.
  – leuchtet bei eingeschaltetem Timer die Betriebsanzeige orange.
• Wenn der Fernseher bei aktiviertem Timer eingeschaltet wird, leuchtet die Betriebsanzeige grün.

Automatische Netzabschaltung EIN/AUS

Bei aktiviertem Timer schaltet sich Ihr Fernseher nach dreistündiger Inaktivität aus. Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist. So bleibt Ihr Fernseher nie so lange eingeschaltet, dass Schäden, beispielsweise durch Überhitzung, entstehen können.

Funktionen Picture Sound Channel Function PIP Sprache Zeit Konvergenz Plug & Play AV-Setup Demonstration Umsetzen Eingabe Beenden

Zeit Uhrzeit 11:19 Timer Ein Ein -- Aus -- : -- Umsetzen Wahlen Beenden

Zeit Uhrzeit 11:19 Timer Ein Ein : -- Aus : -- Umsetzen Wahlen Beenden

Zeit Uhrzeit 11:19 Timer Ein Ein 00:00 Aus --- : : : ►Sel. ▼Einst. ■■ Beenden

Zeit Uhrzeit 11 : 19 Timer Ein Ein 06 : 00 Aus 23 : 30 Umsetzen Wahlen Beenden

PIP-Funktion verwenden (Bild in Bild)

DEU

PIP Picture Sound Channel Function PIP PIP Aus Wahlen Beenden

PIP Picture Sound Channel Function PIP PIP Ein TV/Video Prog.-PL Größe TV P03 Gross Umsetzen Wählen Beenden

PIP Picture Sound Channel Function PIP PIP TV/Video Prog.-Pl. Größe Ein TV P03 Gross Umsetzen Wählen Boenden

PIP Picture Sound Channel Function PIP PIP TV/Video Prog.-Pl. Größe Ein TV P03 Gross Umsetzen Wählen Beend

PIP Picture Sound Channel Function PIP PIP TV/Video Prog.-Pl. GröBe Ein TV P03 Gross Umsetzen Wählen Beenden

Sie können innerhalb des Hauptbilds (Fernsehsendung oder externe A/V-Geräte wie Video oder DVD) ein Nebenbild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung und eine andere Videoquelle im Auge behalten.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option PIP. Drücken Sie die Taste
3 Wählen Sie durch erneutes Drücken der Taste ◀ oder ▶ die Option Ein.
Ergebnis: Die Optionen, die in der Gruppe PIP zur Verfügung stehen, werden angezeigt.
4 Wählen Sie mit der Taste ▼ oder ▲ die Option TV/Video. Wählen Sie durch Drücken der Taste ◀ oder ▶ eine Quelle für das Nebenbild.
Ergebnis: Die Signalquellen werden in dieser Reihenfolge angezeigt: TV - EXT1 Video - EXT2 Video - EXT3 Video - EXT4 Video - S-Video.
5 Wählen Sie mit der Taste ▼ oder ▲ die Option Prog.-Pl. Während Sie sich ein Programm ansehen, können Sie den Kanal auswählen, den Sie in einem Nebenbild sehen möchten, indem Sie die Taste ◀ oder ▶ drücken.
Wenn als Signalquelle für das Nebenbild TV eingestellt ist (TV/Video), können Sie den Kanal des Nebenbildes wählen.
6 Wählen Sie mit der Taste ▼ oder ▲ die Option Größe. Wählen Sie durch Drücken der Taste ◀ oder ▶ eine Größe für das Nebenbild.
Ergebnis: Die Bildgrößen werden in dieser Reihenfolge angezeigt: Gross - Klein - 12 PIP - 3 PIP - Zweifach.
12 PIP: Sie können gleichzeitig bis zu 12 gespeicherte Kanäle im Nebenbild ansehen.
Solange die Option 12 PIP oder 3 PIP aktiv ist, sind Tauschen und Positionieren nicht möglich.

PIP-Funktion verwenden (Bild in Bild)

Einfaches Bedienen mit der Fernbedienung

Tasten Feature

PIP ON PIP-Funktion direkt ein- und ausschalten.

Scan Kurzes Anspielen aller gespeicherten Kanäle. Drücken Sie zum Anhalten des Vorgangs erneut die Taste Scan.

Swap Haupt- und Nebenbild vertauschen.

Unter Umständen hören Sie den Ton des Hauptbilds nicht, wenn sich dieses im Video-Modus und das Nebenbild im TV-Modus befindet und Sie nach dem Wechseln des Kanals für das Nebenbild die Taste Swap drücken. Wählen Sie in einem solchen Fall erneut den Kanal für das Hauptbild.

Locate Position des Nebenbilds festlegen.

Display P.Size Text/Mix Web Sleep Perfect Focus PIP Scan Swap Locate ON /II

Videotextfunktion

A B C D E F

Die meisten Fernsehsender bieten Informationen per Videotext an. Dazu zählen:

♦ Sendezeiten
♦ Nachrichten und Wetterberichte
♦ Sportergebnisse
◆ Reiseinformationen

Diese Informationen werden auf nummerierten Seiten dargestellt (siehe Diagramm).

Teil Inhalt

A Ausgewählte Seitennummer.

B Senderkennung.

C Aktuelle Seitenzahl oder Suchhinweise.

D Datum und Uhrzeit.

E Text.

F Statusinformationen

FASTEXT-Informationen

Videotextinformationen sind oft auf mehrere aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können:

◆Eingabe der Seitennummer
◆Auswahl eines Titels in einer Liste
◆ Auswahl einer farbigen Überschrift (FASTEXT-System)

Videotextinformationen anzeigen

Videotextinformationen können jederzeit auf dem Fernseher angezeigt werden.

Für die korrekte Darstellung von

Videotextinformationen muss der Senderempfang einwandfrei sein. Anderenfalls kann es dazu kommen, dass...

◆Informationen fehlen
◆ einige Seiten nicht angezeigt werden können

1 Wählen Sie mit der Tasten P∨ oder P∧ den Sender, dessen Videotextinformationen Sie anzeigen möchten.
2 Drücken Sie die Taste Text/Mix, um den Videotextmodus zu aktivieren.
Ergebnis: Die Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste Index) erneut aufgerufen werden.
3 Drücken Sie erneut die Taste Text/Mix.
Ergebnis: Der Bildschirm wird geteilt. Diese Funktion ermöglicht es Ihnen, während der Videotextanzeige das laufende Programm parallel zu verfolgen.
4 Wenn Sie die eigentliche Fernsehsendung zusammen mit der Videotextseite anzeigen möchten, drücken Sie die Taste Text/Mix erneut.
5 Drücken Sie nochmals die Taste "☐ TV", um den Videotextmodus zu verlassen.

7 8 9 Surround S.STD P.STD S.Mode + VOL.P. - Menu Video StillMode

Anzeigeoptionen auswählen

DEU

Surround S.STD P.STD S.Mode Muto VOL P Still Menu Video Display P.Size TextMix Info Sleep Perfect Focus PIP Scan Swap Locate ON //>

Für das Anzeigen von Videotextseiten können Sie nach Bedarf verschiedene Optionen einstellen.

Gewünschte Anzeigeoption Taste

◆Verborgenen Text anzeigen (Aufdecken) (z. B. Antworten bei Quizsendungen)

◆Normales Fernsehbild erneut (Aufdecken)

◆Eine Unterseite (Unterseite)

◆Beim Suchen nach einer Seite das (Abbrechen EX) Fernsehbild anzeigen

◆ Zur nächsten Seite wechseln

→1 (Weiterblättern)

◆ Zur vorherigen Seite wechseln

(Zurückblättern)

◆ Doppelt so große Buchstaben in: • der oberen Hälfte des Bildschirms • der unteren Hälfte des Bildschirms

(Größe)

◆Normales Fernsehbild • dreimal

- einmal - zweimal

Wenn Sie die Funktion Aufdecken oder Größe beenden wollen, können Sie durch erneutes Drücken der Taste "☐ TV" zur normalen Programmwiedergabe zurückkehren.

Eine Videotextseite anwählen

Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben.

1 Geben Sie die dreistellige Seitennummer der gewünschten Seite mit den Nummerntasten ein.

Ergebnis: Der Zähler der aktuellen Seite wird aktualisiert, und die Seite wird angezeigt. Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt. Wenn Sie eine Seite längere Zeit lesen möchten, drücken Sie die Taste (Anhalten). Drücken Sie diese Taste erneut, um fortzufahren.

2 Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf einer Videotextseite farbcodiert und können durch Drücken der farbigen Tasten auf der Fernbedienung aufgerufen werden. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie anzeigen möchten. Die verfügbaren Themen werden in der Statuszeile angezeigt.

Ergebnis: Die Seite wird mit anderen farbigen Informationen angezeigt, die auf dieselbe Art ausgewählt werden können.

3 Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.

4 So zeigen Sie Unterseiten an:

◆ Drücken Sie die Taste (Interseite).
Ergebnis: TDie verfügbaren Unterseiten werden angezeigt.
Wählen Sie die gewünschte Unterseite. Mit Hilfe der Tasten Und können Sie durch die Unterseiten blättern.

5 Wenn Sie fertig sind, drücken Sie die Taste "TV (☐)" um zur normalen Sendung zurückzukehren.

1 2 3 4 5 6 7 8 9 0 TV Surround S.STD P.STD S.Mode + - + - VOL P - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Geräte an die externen Ein- und Ausgänge anschließen

Verwenden Sie EXT1 für Geräte mit RGB-Ausgang, wie z. B. Spielekonsolen oder Video-Disc-Player.

Rückseite des Fernsehers

EXT 2 (Y/C) EXT 3 (DECODER) EXT 1

①

oder oder

Videorekorder

DVD

Decoder/

Spielekonsolee

Video-Disc-Player

Satellitenempfänger

① Dieses Ende können Sie mit folgenden Anschlüssen verbinden:

◆ einem SCART-Anschluss
◆ einem S-Videoanschluss und zwei Cinch-Audio-Anschlüssen (L/R); EXT 2
◆ drei Cinch-Anschlüssen (Video und Audio-L/R)

② Falls Sie einen zweiten Videorekorder haben und Videokassetten kopieren möchten: Schließen Sie den Quell-Videorekorder an EXT1, den Ziel-Videorekorder an EXT2 an. Auf diese Weise können Sie das Signal von EXT1 zu EXT2 durchschleifen.
③ Falls Sie einen Decoder besitzen, können Sie diesen an den Videorekorder und den Videorekorder an das Fernsehgerät anschließen.
④ Wenn Sie eine Sendung aufnehmen möchten: Schließen Sie den Receiver an EXT1 und den Videorekorder an EXT2 an. Auf diese Weise können Sie das Signal von EXT1 zu EXT2 durchschleifen.

Bevor Sie ein Audio- oder Videosystem an das Fernsehgerät anschließen, sollten Sie alle Komponenten ausschalten.

Detaillierte Anweisungen zum Anschließen von externen Geräten und diesbezügliche Sicherheitshinweise finden Sie in der Dokumentation dieser Geräte.

Audiogeräte anschließen

Über die Cinch-Anschlüsse mit der Aufschrift AUDIO OUT können Sie den Fernseher an Audiogeräte, z. B. an eine Stereoanlage, anschließen (auf diese Weise können Sie die Vorzüge der Surround-Effekte genießen).

Rückseite des Fernsehers

Geräte an den Cinch-Eingang anschließen (abhängig vom Modell)

Über die Cinch-Anschlüsse (VIDEO und AUDIO-L/R) können Sie Camcorder, Video-Disc-Player und einige Spielekonsolen an den Fernseher anschließen.

Seitenwand des Fernsehers

Camcorder Spielekonsole Video-Disc-Player

Vorderseite des Fernsehgerätes

Geräte an den S-Video-Eingang anschließen (abhängig vom Modell)

Über die S-VIDEO- und die Cinch-Audio-Anschlüsse (AUDIO-L/R) können Sie Geräte mit S-Video-Ausgang, wie z. B. Camcorder oder Videorekorder, an den Fernseher anschließen.

Seitenwand des Fernsehers

und

Vorderseite des Fernsehgerätes

und

① Für das Wiedergeben von Bild und Ton müssen sowohl S-VIDEO- also auch Cinch-Anschlüsse verwendet werden.

Zusätzliche Lautsprecher anschließen

Um das Surround-Soundsystem nutzen zu können, sind zusätzliche Lautsprecher erforderlich.

Die Lautsprecherausgänge befinden sich auf der Rückseite des Fernsehers:

Zwei für den linken Surround-Lautsprecher (mit L gekennzeichnet)
Zwei für den rechten Surround-Lautsprecher (mit R gekennzeichnet)
◆Zwei für den Center-Lautsprecher (mit C gekennzeichnet; optional)

Um eine optimale Soundqualität zu erhalten, schließen Sie:

◆Das rote Kabel an den roten Anschluss an
◆Das schwarze Kabel an den schwarzen Anschluss an

Rückseite des Fernsehers

Externe Signalquellen wiedergeben

Wenn Sie mehrere Audio-/Videosysteme angeschlossen haben, können Sie Signale von verschiedenen Quellen anzeigen, indem Sie jeweils die entsprechende Signalquelle auswählen.

1 Vergewissern Sie sich, dass alle Geräte richtig angeschlossen sind.
2 Schalten Sie das Fernsehgerät ein, und drücken Sie mehrmals auf die Taste VIDEO.

Ergebnis: Die Signalquellen werden in dieser Reihenfolge angezeigt:

TV - EXT1 - EXT2 - EXT3 - EXT4 - S-Video.

Je nach gewählter Signalquelle werden Bilder automatisch angezeigt.

Um wieder Fernsehsendungen sehen zu können, drücken Sie die Taste TV, und wählen Sie die Nummer des gewünschten Kanals.

Eine Eingangsquelle zu einem externen Ausgang durchschleifen

DEU

Funktionen Picture Sound Channel Function P/P Sprache Zeit Konvergenz Plug & Play AV-Setup Demonstration Umsetzen Eingabe Beenden

AV-Setup EXT1 TV EXT2 Monitor-Ausgang EXT3 TV Umsetzen Wahlen Beenden

Das Gerät bietet Ihnen die Möglichkeit, Audio- und Videosignale über externe Geräte auszugeben.

1 Drücken Sie die Taste MENU.
Ergebnis: Das Hauptmenü wird eingeblendet.
2 Wählen Sie mit der Taste ▼ oder ▲ die Option Funktionen.
Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.
3 Drücken Sie die Taste .
4 Wählen Sie mit der Taste ▼ oder ▲ die Option AV-Setup. Drücken Sie die Taste
Ergebnis: Die Optionen, die in der Gruppe AV-Setup zur Verfügung stehen, werden angezeigt.
5 Drücken Sie die Taste ◀ oder ▶, Wählen Sie mithilfe des Joysticks den zu verwendenden Ausgang (EXT1, EXT2 oder EXT3).
6 Drücken Sie die Taste ◀ oder ▶, um diesem Ausgang eine Quelle zuzuordnen.
EXT1, EXT2 : Standard EXT3 : Variabel

Fernbedienung für andere Geräte einstellen

Mit der Fernbedienung dieses Fernsehers können neben diesem Gerät auch fast alle Videorekorder, Kabelkanalboxen oder DVD-Player gesteuert werden.

Die Funktionsfähigkeit der Fernbedienung mit Fernsehgeräten anderer Hersteller kann nicht garantiert werden.

1 Schalten Sie den Videorekorder, die Kabelkanalbox oder den DVD-Player aus.

2 Drücken Sie die entsprechende Taste, um ein anderes Gerät zu aktivieren (TV, VCR, Cable oder DVD).

Beispiel: Wenn Sie die Fernbedienung zur Verwendung mit dem Videorekorder einstellen möchten, drücken Sie auf der Fernbedienung die Taste VCR.

3 Drücken Sie die Taste SET.

4 Verwenden Sie die Zifferntasten, um den Herstellercode einzugeben. Jeder Code besteht aus drei Zahlen.

Beispiel: Um den Code "6" einzugeben, drücken Sie 0, 0 und 6. Um den Code "76" einzugeben, drücken Sie 0, 7 und 6.

Den richtigen Code für ein bestimmtes Gerät können Sie der Codetabelle der Fernbedienung entnehmen. Sollte mehr als ein Code aufgeführt sein, probieren Sie jeden einzeln aus, bis Sie den richtigen gefunden haben.

5 Drücken Sie auf der Fernbedienung die Taste Power (⏻). Das gewählte Gerät wird eingeschaltet. Wenn das Einschalten erfolgreich war, ist die Fernbedienung richtig eingestellt.

Falls das Gerät nicht eingeschaltet wird, wiederholen Sie die oben aufgeführten Schritte. Verwenden Sie dieses Mal einen der anderen für diese Marke angegebenen Codes. Wenn keine anderen Codes aufgeführt sind, probieren Sie jeden aus; von "000" bis "089" für Videorekorder und DVD-Player und von "000" bis "077" für eine Kabelkanalbox.

6 Wenn Sie die Fernbedienung eingestellt haben, können Sie durch Drücken der Taste SET jederzeit die Kabelkanalbox, den Videorekorder oder den DVD-Player mit der Fernbedienung steuern.

Auch wenn die Fernbedienung sich im Modus VCR, Cable oder DVD befindet, wird mit den Lautstärketasten immer noch die Lautstärke des Fernsehgerätes eingestellt.

Befindet sich die Fernbedienung im Modus TV oder Cable, dienen die Bedientasten des Videorekorders oder DVD-Players (PLAY, PAUSE usw.) nach wie vor zur Steuerung des Videorekorders bzw. des DVD-Players.

Power VCRTV DVDCphiSET ① ② ③ ④ ⑤ ⑥

Fernbedienung für andere Geräte einstellen

Fernbedienungscodes für Fernsehgeräte

Fernbedienung für andere Geräte einstellen

Fernbedienungscodes für Videorekorder

Fernbedienung für andere Geräte einstellen

Fernbedienungscodes für Kabelkanalboxen (CATV)

Fernbedienungscodes für DVD-Player

Philips	7	ProScan	8
Sony	4	RCA	8
Samsung	0	Toshiba	2
Panasonic	6	Sharp	5
LG	1	CurtisMathes	9
JVC	3

Verkabelung des SCART-Anschlusses (EXT1, EXT2 oder EXT3)

Wenn Sie andere Geräte über den SCART-Anschluss des Fernsehers anschließen möchten, wenden Sie sich an Ihren Händler oder einen qualifizierten Techniker, um das A/V-Kabel wie unten abgebildet zu verkabeln.

Kontaktstift Signal
1 Audio-Ausgang R
2 Audio-Eingang R
3 Audio-Ausgang L
4 Audio-Masse
5 RGB-Blau-Masse
6 Audio-Eingang L
7 RGB-Blau-Eingang
8 Schaltspannung
9 RGB-Grün-Masse
10 Datenleitung 1
11 RGB-Grün-Eingang
12	-
13 RGB-Rot-Masse
14	-
15 RGB-Rot-Eingang
16 RGB-Austastsignal
17 FBAS-Video-Masse
18 RGB-Austastsignal-Masse
19 FBAS-Video-Ausgang
20 FBAS-Video-Eingang
21 Steckerabschirmung (Masse)

Die Kontaktstifte 5, 7, 9, 11, 13, 15 und 16 werden zur RGB-Verarbeitung verwendet und sind nur an den EXT1- oder EXT3-Anschluss angeschlossen.

Fehlersuche: Vor der Kontaktaufnahme mit dem Kundendienst

Führen Sie die nachstehend beschriebenen Schritte aus, bevor Sie sich mit dem Kundendienst von Samsung in Verbindung setzen.

Wenn Sie das Problem nicht mit Hilfe der nachstehenden Anleitung beheben können, notieren Sie die Modell- und Seriennummer des Fernsehgerätes, und setzen sie sich mit Ihrem lokalen Fachhändler in Verbindung.

Kein Ton oder Bild	◆Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.◆Vergewisern Sie sich, dass Sie die Taste “I” (Ein/Aus) am Fernseher und die Taste Power (g) gedrückt haben.◆Prüfen Sie die Einstellungen für Kontrast und Helligkeit.◆Prüfen Sie die Lautstärke.
Normales Bild, aber kein Ton	◆Prüfen Sie die Lautstärke.◆Prüfen Sie, ob die Taste Mute auf der Fernbedienung gedrückt wurde.
Kein Bild oder nur schwarzweißes Bild	◆Ändern Sie die Farbeinstellungen.◆Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen	◆Suchen Sie das elektrische Gerät, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf.◆Schließen Sie den Fernseher an eine andere Steckdose an.
Verzerrtes oder verschneites Bild, verzerrter Ton	◆Prüfen Sie Ausrichtung und Ort der Antenne und das Antennenkabel.Bei Zimmerantennen können oft Interferenzen auftreten.
Fernbedienung funktioniert nicht richtig	◆Ersetzen Sie die Batterien der Fernbedienung.◆Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).◆Prüfen Sie die Batteriekontakte.

Notizen

Notizen

Notizen

- KUNDENDIENST

- Setzen Sie sich mit Ihrem Fachhändler oder einem Kundendienstvertreter in Verbindung, wenn sich eine Änderung in der Leistung des Produkts ergeben hat, die auf einen Produktfehler hinweist.

SAMSUNG

ELECTRONICS
