Produkttyp	Einbaubackofen
Marke	Samsung
Modell	NV70K1310BS/EG
Farbe	Edelstahl / Schwarz
Energieeffizienzklasse	A
Garraumvolumen	70 Liter
Gerätemaße (H x B x T)	595 x 595 x 550 mm
Einbaumaße (H x B x T)	min. 550 x 560 x 600 mm
Gewicht	33,9 kg
Spannung	220–240 V
Frequenz	50/60 Hz
Absicherung	min. 16 A
Energieverbrauch konventionell	0,99 kWh/Zyklus
Energieverbrauch Umluft	0,87 kWh/Zyklus
Betriebsarten	Heißluft, Ober-/Unterhitze, Oberhitze+Heißluft, Unterhitze+Heißluft, Großflächengrill
Zusatzfunktionen	Schnellvorheizen, Timer, Kindersicherung, Garraumbeleuchtung
Reinigung	Katalytische Emaille (bei bestimmten Modellen), Handreinigung
Sicherheit	Kindersicherung, automatische Sicherheitsabschaltung, Kühlgebläse
Zubehör (im Lieferumfang)	Gitterrost, Backblech, Universalblech, extra tiefes Blech, Gitterrosteinsatz
Reparierbarkeit	Glühlampe austauschbar (25-40 W, 300°C beständig), Türgläser ausbaubar

Häufig gestellte Fragen - NV70K1310BS/EG SAMSUNG

Wie schließe ich den Backofen an?

Der Anschluss darf nur von einem zugelassenen Elektriker durchgeführt werden. Verwenden Sie eine fest installierte Leitung mit einem mehrpoligen Trennschalter (Kontaktabstand mind. 3 mm). Der Schutzleiter muss zuerst angeschlossen werden.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste Garzeit/Uhr 3 Sekunden lang. Stellen Sie mit ▲/▼ die Stunden ein, bestätigen Sie, dann die Minuten. Die Uhrzeit wird im Display angezeigt.

Wie verwende ich die Schnellvorheizfunktion?

Drehen Sie den Moduswähler auf Schnelles Vorheizen und stellen Sie die gewünschte Temperatur ein. Der Ofen heizt schnell vor. Nach dem Vorheizen können Sie die Speisen hineingeben.

Was bedeuten die Fehlercodes C-20, C-21, C-22?

Diese Codes zeigen eine Sensorstörung an. Schalten Sie das Gerät aus und starten Sie neu. Ziehen Sie bei wiederholtem Auftreten den Netzstecker für 30 Sekunden. Bleibt der Fehler, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten ▲ und ▼ gleichzeitig 3 Sekunden lang gedrückt. Im Display erscheint 'L'. Wiederholen Sie den Vorgang zum Deaktivieren. Die Kindersicherung sperrt alle Bedienelemente.

Wie reinige ich die Gerätetür?

Entfernen Sie die Tür, indem Sie die Clips an den Scharnieren öffnen und die Tür nach oben ziehen. Bauen Sie die Glasscheiben aus, indem Sie die Riegel drücken und die Abdeckung lösen. Reinigen Sie die Scheiben mit mildem Reinigungsmittel.

Warum schaltet sich der Backofen während des Betriebs aus?

Mögliche Ursachen: Die maximale Betriebsdauer wurde überschritten (z. B. 8 Stunden bei 105-240 °C), der Kühlventilator arbeitet nicht richtig, oder die Belüftung ist unzureichend. Lassen Sie das Gerät abkühlen und verbessern Sie die Belüftung.

Kann ich die Glühlampe selbst wechseln?

Ja, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie eine hitzebeständige Lampe (25-40 W, 300 °C, 220-240 V). Fassen Sie Halogenlampen nur mit einem trockenen Tuch an.

Welche Betriebsart eignet sich für Pizza?

Verwenden Sie Unterhitze + Heißluft bei 190-210 °C. Legen Sie die Pizza auf das Universalblech auf Einschubhöhe 2 oder 3. Heizen Sie den Ofen vor.

Wie behebe ich Probleme mit dem Timer?

Drücken Sie die Taste Timer, stellen Sie mit ▲/▼ die gewünschte Zeit ein und drücken Sie zur Bestätigung. Zum Abbrechen stellen Sie die Zeit auf 0:00. Der Timer läuft unabhängig vom Garvorgang.

BEDIENUNGSANLEITUNG NV70K1310BS/EG SAMSUNG

Benutzer- und Installationshandbuch

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Sicherheitshinweise 3

Wichtige Hinweise zur Sicherheit 3

Korrekte Entsorgung von Altgeräten (Elektroschrott) 6

Automatische Energiesparfunktion 6

Aufstellen des Geräts 6

Lieferumfang	6
Netzanschluss	7
Einbau	8

Vor der ersten Verwendung 9

Anfangseinstellungen	9
Gerüche in Neugeräten 9
Zubehör	10

Bedienung 11

Bedienfeld	11
Schnelles vorheizen 12
Garzeit	12
Betriebsarten	12
Unterbrechen des Garvorgangs 13
Fertiggerichte	14

Verwendung 14

Manuelles Garen 14
Testgerichte	17

Pflege 18

Reinigen	18
Ersetzen von Teilen	21

Fehlerbehebung 21

Problembeschreibungen	21
Informationscodes	23

Anhang 24

Produktdatenblatt

24

2 Deutsch

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Nutzung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen. Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Deutsch 3

SicherheitshinweiseSicherheitshinweise

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren. Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, können die Oberflächen während der Reinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden.

Die Reinigungsfunktion ist modellabhängig.

Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

WARNUNG: Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Die Gerätetür und die Außenfläche können im Betrieb heiß werden. Wenn das Gerät in Betrieb ist, können für Sie zugängliche Flächen heiß sein. Die Oberflächen können während des Gebrauchs heiß werden.

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein, sodass er bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde.

Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden. Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgerommen werden. Unsachgemäß durchgeführte Reparaturen können zu erneblichen Risiken für Sie selbst und Dritte führen. Wenn ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG Kundendienstzentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren.

Das Gerät wird über einen zugelassenen Sicherungsautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Stecklosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die Innenflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend aokühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Cießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetür muss während des Carvorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann.

Obstsafte hinterlassen auf den Emailleoberflächen des Carraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffrete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetur auf Kinder in der Nähe, da diese gegen die Gerätetur laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür. und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Carvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Deutsch 5

Sicherheitshinweise

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaftsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mülbeseitigung zu schaden. Heifen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data corner.html

Automatische Energiesparfunktion

- Wenn über einen bestimmten Zeitraum hinweg während des Betriebs keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus.

Aufstellen des Geräts

WARNING

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.

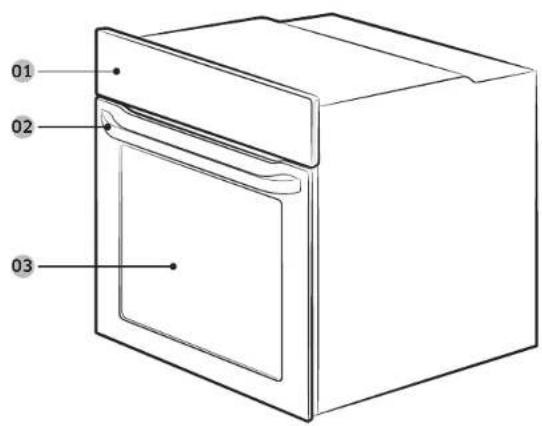

Überblick über das Gerät

01 02 03

01 Bedienfeld
02 Griff der Gerätetür
03 Gerätetür

6 Deutsch

Zubehör

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost Gitterrosteinsatz ^ Backblech

Universalblech * Extra tiefes Blech * Auszichbare Schienen *

HINWEIS

Die mit einem Sternchen (°) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

Netzanschluss

L N 010203

01 BRAUN oder SCHWARZ
02 BLAU oder WEIß
03 GELBGRÜN

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F): min. 1,5 bis 2,5 mm ^2 .

Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1,5 mm	2
16 < A ≤ 25 2,5 mm	2

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme (Hist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bliciben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

WARNING

Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu wärmeerzeugenden Teilen des Geräts.

Deutsch 7

Aufstellen des Geräts

Einbau

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme.

Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolg Sie die Einbauanweisungen für das Kochfeld.

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über

Luftungsoffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

A B C D

Unterbauschrank (mm)

A min	550
B min	560
C min	600
D min	460 x min. 50

HINWEIS

Der Einbauschrank muss über

Luftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

8 Deutsch

Einbauen des Geräts

Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

Schieben Sie das Gerät in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Carreum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts.

▲ WARNING

Eine ausreichende Belüftung ist die Voraussetzung für die ordnungsgemäße Funktionsweise des Geräts, Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS

Das tatsächliche Aussehen des Geräts kann je nach Modell variieren.

Vor der ersten Verwendung

Anfangseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

1. Stellen Sie durch Drücken der Tasten und die Stunden ein, und drücken Sie dann. Das Anzeigeclement für die Minuten blinkt.

1. Stellen Sie durch Drücken der Tasten ▲ und ▼ die Minuten ein, und drücken Sie dann Ⓔ

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste 25kunden lang gedrückt, und gehen Sie gemäß den oben beschriebenen Schritten vor.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Cerat anschließend aus.

Deutsch 9

Vor der ersten Verwendung

Zubehör

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

05 04 03 02 01

01 Einschubhöhe 1 02 Einschubhöhe 2
03 Einschubhöhe 3 04 Einschubhöhe 4
05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.
• Halten Sie zwischen dem Boden des Carraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können.

Gitterrost Der Gitterrost	ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein.
Gitterrosteinsatz * Wenn	Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen.

Backblech * Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Universalblech *	Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwencien Sie es zusammen mit dem Citterrosteinsatz, um zu verhindern, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech * Das extra tiefe Backblech (Tiefe: 50 mm) kann zum Braten mit oder ohne Citterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Ausziehbare Schienen *	Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne.2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Garraum.3. Schließen Sie die Gerätetur.

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

10 Deutsch

Bedienung

Bedienfeld

Die Front des Ceräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Ceräts zum Zweck der Qualitätsverbesserung vorbehalten.

02 80:88 03 04050106

01 Moduswähler	Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswählen.
02 Display Hiermit zeigen Sie Zeitinformationen oder eine kurze Beschreibung der ausgewählten Betriebsart an.
03 Garzeit/Uhr Hiermit stellen Sie die Carzeit ein.Halten Sie diese Taste 3 Sekunden lang gedrückt, um die aktuelle Uhrzeit einzustellen.
04 Auf / Ab	Hiermit ändern Sie die Einstellungen für die Uhrzeit oder den Timer.
05 Timer Mit Hilfe der	Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprufen.
06 Funktionswähler	Stellen Sie mit Hilfe des Funktionswählers die Temperatur bzw. bei Verwendung des Grills die Leistungsstufe ein.

HINWEIS

Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

Moduswähler

01 Aus
02 Schnelles Vorheizen
03 Betriebsarten
04 Garraumbeleuchtung

Funktionswähler

01 Leistungsstufe bei Verwendung des Grills
02 Temperaturbereich

Deutsch 11

Bedienung

Schnelles Vorheizen

Optional können Sie das Gerät schnell vorheizen. Mit dieser Funktion können Sie Ihre Wartezeit beim Vorheizen drastisch verkürzen. Befolgen Sie dazu die unten beschriebenen Schritte.

Garzeit

1. Stellen Sie den Moduswähler auf

2. Wählen Sie durch Drehen am Funktionswähler die gewünschte Temperatur innerhalb des verfügbaren Temperaturbereichs aus.

Das Gerät beginnt mit dem Vorheizen und ernitzt den Carraum auf die eingestellte Zieltemperatur. Achten Sie anschließend darauf, dass der Betrieb mit der zuvor ausgewählten Einstellung fortgesetzt wird.

HINWEIS

Bei Verwendung des Crills muss der Garraum nicht vorgeheizt werden.

1. Drücken Sie die Taste.

2. Stellen Sie durch Drücken der Tasten und die Carzeit ein, und drücken Sie dann Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

HINWEIS

Wenn Sie die eingestellte Garzeit stornieren möchten, drücken Sie die Taste ☉ und stellen Sie dann als Garzeit „0:00“ ein.

Betriebsarten

Es wird empfohlen, erst nach Abschluss des vorheizens mit dem eigentlichen Carvorgang zu beginnen. So erzielen Sie die besten Carergebnisse.

1. Wählen Sie mit dem Moduswähler eine Betriebsart aus.

2. Wählen Sie durch Drehen am Funktionswähler die gewünschte Temperatur innerhalb des verfügbaren Temperaturbereichs aus. Im Grillmodus wählen Sie stattdessen die gewünschte Leistungsstufe aus.

01 Grillen

02 Betriebsarten (außer Grill)

HINWEIS

Wenn Sie die Grillfunktion wählen und eine Temperatur zwischen 50 °C und 250 °C einstellen, oder wenn Sie den normalen Garmodus einstellen und eine Temperatur zwischen Drill 1 und 3 einstellen, werden Sie mit einem Signalton und einer Meldung aufgefordert, die Temperatur zu ändern. Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern.

12 Deutsch

Betriebsart		Empfohlene Temperatur (°C)	Anleitung
	Convection (Heißluft)	170	Dic durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Carraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig.
	Ober-/ Unterhitze	200	Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Cerichten verwendet werden.
	Oberhitze + Heißluft	190	Dic durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Carraum verteilt. Diese Betriebsart eignet sich zum Caren von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).
	Unterhitze + Heißluft	190	Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Carraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.
	Großer Grill Einschubhöhe 2		Die Wärme wird durch den Großflachengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Cratin).

Unterbrechen des Garvorgangs

Drehen Sie den Moduswähler während des Carvorgangs auf ○

HINWEIS

Wenn der Ofen innen heiß ist: Auch nach dem Ausschalten des Ofens läuft der Lüfter automatisch weiter und die Ofenbeleuchtung bleibt an, bis der Ofen abgekühlt ist.

Deutsch 13

Bedienung

Fertiggerichte

Garraumbeleuchtung

Die Garraumbeleuchtung wird automatisch eingeschaltet, sobald das Gerät gestartet wird.

Wenn Sie die Garraumbeleuchtung einschaltet möchten, ohne den Gerätebetrieb zu starten, drehen Sie den Moduswähler einfach auf

HINWEIS

Der Kuhlungsventilator wird automatisch gestartet, wenn Sie die Backofenlampe auswählen.

Kindersicherung

Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Kindersicherung aktivieren und somit alle Bedienelemente sperren. Die Kindersicherung ist nur verfügbar, wenn das Gerät ausgeschaltet ist oder nur die Garraumbeleuchtung angeschaltet ist.

Halten Sie die Tasten 30 glogkeit 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren, und halten Sie sie erneut 3 Sekunden lang gedrückt, um das Bedefteld wieder freizugeben.

HINWEIS

Wenn die Kindersicherung aktiviert ist, erscheint auf dem Display die Anzeige „L“.

Timer

Mit Hilfe der Timerfunktion können Sie bei einem Carvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen.

1. Drücken Sie die Taste .

2. Stellen Sie durch Drücken der Tasten und die Zeit ein, und drücken Sie dann. Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

HINWEIS

Wenn Sie die ausgewählten Timer-Einstellungen stornieren möchten, drücken Sie die Taste 8 und stellen Sie dann als Zeit „0:00“ ein.

Verwendung

Manuelles Garen

▲ WARNUNG vor Acrylamid

Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Spelen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, platzieren Sie die zuzubereitenden Speisen mittig auf dem Backblech.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garorgebnisse.

• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen

Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Biskuit Citterrost,Kuchenform(∅ 25-26 cm)	2 160-170 35
Marmorkuchen Gitterrost,Gugelhupfform	3		175-185 50-60
Tarte Gitterrost, Tarteform(∅ 20 cm)	3 190-200 50
Hefe-Blechkuchen mit Obst und Streuseln	Universalblech 2		160-180 40-50
Obststreusel Gitterrost, Auflaufform(22-24 cm)	3		170-180 25-30
Scones Universalblech 3			180-190 30-35
Lasagne Gitterrost, Auflaufform(22-24 cm)	3		190-200 25-30
Baisers Universalblech 3			80-100	100-150
Soufflé Gitterrost,Soufflé Förmchen	3 170-180 20
Hefeblechkuchen	Universalblech 3		150-170 60-70
Selbstgemachte Pizza (1-1,2 kg)	Universalblech 2		190-210 10-15
Tiefgefrorener Blätterteigstücke, gefüllt	Universalblech 2		180-200 20-25
Quiche	Gitterrost, Auflaufform(22-24 cm)	2		180-190 25-35
Gedeckter Apfelkuchen	Gitterrost, Form(∅ 20 cm)	2 160-170 65

Gericht Zubehör	Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Pizza aus dem Kühlregal	Universalblech 3			180-200	5-10

Braten

Gericht Zubehör	Einschubhöhe	Betriebsart		Temperatur (°C)	Zeit (in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind (1 kg)	Gitterrost + Universalblech	31		160-180 50	70
Kalbsbraten (1,5 kg)	Gitterrost + Universalblech	31		160-160	90-120
Schweinebraten (1 kg)	Gitterrost + Universalblech	31		200-210 50	60
Schweinenackenbraten (1 kg)	Gitterrost + Universalblech	31		160-160	100-120
Lammkeule (1 kg)	Gitterrost + Universalblech	31		170-180	100-120
Geflügel (Huhn/Ente/Truthahn)
Brathähnchen (1,2 kg)*	Gitterrost + Universalblech	31		205	80-100
Hähnchenteile	Gitterrost + Universalblech	31		200-220 25	35
Entenbrust Gitterrost + Universalblech		31		180-200 20	30
Ganze Pute, klein (5 kg)	Gitterrost + Universalblech	31		180-200	120-150

Deutsch 15

Verwendung

Gericht Zubehör	Einschubhöhe	Betriebsart		Temperatur (°C)	Zeit (in Min.)
Vegetarische Gerichte
Gemüse (0,5 kg) Gitterrost +Universalblech		31		220-230	15-20
Halbierte Ofenkartoffeln (0,5 kg)	Gitterrost +Universalblech	31		200	45-50
Fisch
Fischfilet, gebacken	Gitterrost +Universalblech	31		200 230	10-15
Bratfisch	Gitterrost +Universalblech	31		160-200	30-40

* Nach der Hälfte der Zeit wenden.

Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großflachengrill vor.

Gericht Zubehör	Einschubhöhe Betriebsart Temperatur				Zeit(in Min.)
Brot
Toast Gitterrost 5				324
Käsetoast Universalbich 4				148
Rind
Steak* Gitterrost +Universalbich		41		315-20
Burger* Gitterrost -Universalbich		41		315-20
Schwein
Schweinekoteletts Gitterrost +Universalbich		41		320-25
Bratwurst	Gitterrost +Universalbich	41		310-15
Geflügel
Hähnchenbrust	Gitterrost +Universalbich	41		330-35
Hähnchenunterschenkel	Gitterrost +Universalbich	41		325-30

^1 Nach ^2/_3 der Garzeit wenden.

16 Deutsch

Tiefgefrorene Fertiggerichte

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Tiefkühlpizza Güterrost 3			200-220-15	25
Tiefgefrorene Lasagne	Gütterrost 3		180-200-45	50
Tiefgefrorene Backofen-Pommes	Universalblech 3		220-225-20	25
Tiefgefrorene Kroketten	Universalblech 3		220-230-25	30

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion „Schnelles Vorheizen“. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist.

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen	Universalblech 3 170	25-30
		2		165 28-33
		1+4		155 35-40
Mürbeteiggebäck	Universalblech 1+4			30-35
Wasserbiskuit	Gitterrost + Springform (Dunkel beschichtet, ø 26 cm)	2 160 35-40
		2		160 35-40
		1+4		155 45-50
Gedeckter Apfelkuchen	Gitterrost + 2 Springformen * Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet		160 70-50
	Universalblech + Citterrost + 2 Springformen ** (Dunkel beschichtet, ø 20 cm)	1+3		160 80-90

* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.
** Bei zwei Kuchen werden die Formen in zwei verschiedenen Einschubhöhen mittig auf die Bleche/Roste gestellt.

Deutsch 17

Verwendung

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor.

Gericht Zubehör Einschubhöhe Betriebsart Temperatur				Zeit(in Min.)
Toastbrot Gitterrost		5 3 1-2
Beefsteaks aus Rinderhackfleisch* (12 Stk.)	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	41		3 1. Seite18-222. Seite 7-10

* Nach 2/3 der Garzeit wenden.

3. Braten

Gericht Zubehör Einschubhöhe Betriebsart Temperatur				Zeit(in Min.)
Ganzes Hähnchen*	Oiterrost +Universalblech(zum Auffangen vonFett und Flüssigkeit)	31	[IMAGE]	205 80 100

^ Nach der Hälfte der Zeit wenden.

Pflege

Reinigen

WARNING

• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emallierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Coräts, wie z. B. Gerätetür, Türgriff und Display, ein saubere Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Coräts den Handgriff zu reinigen.

Zubehör

Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche (nur bestimmte Modelle)

Die entrenmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

Ausbau der Gerätetür

Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VORSICHT

Die Gerätetür ist schwer.

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

1. Schließen Sie die Gerätetür halb (etwa 70°). Fassen Sie die Gerätetür mit beiden Händen in der Mitte, und ziehen Sie sie so weit nach oben, dass die Scharnicre herausgenommen werden können.

1. Um die Gerätatur nach der Reinigung wieder zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

Ausbau des Glaseinsatzes der Gerätetür

Die Gerätetür verfügt über drei gegen einander angeordnete Glasscheiben. Diese glasscheiben können zum Reinigen ausgebaut werden.

1. Drücken Sie auf die beiden Riegel links und rechts der Gerätetür.

1. 2 Lösen Sie die Abdeckung, und entnehmen Sie Scheibe 1 aus der Gerätetür.

01 Scheibe 1

01 02

1. Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der Abbildung die richtigen Positionen der Scheiben 1 und 2.

01 Scheibe 1

02 Scheibe 2

HINWEIS

Achten Sie beim Einbau von Scheibe 1 darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist.

Deutsch 19

Pflege

Wasserkollektor

Der Wasserkollektor fängt während den Garvorgangen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen.

WARNING

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Reinigen der Garraumdecke (je nach Modell)

01 Etwa 12

1. Sie können das Heizelement für den Grill absenken. Das ist hilfreich bei der Reinigung der Ofendecke. Entfernen Sie die Mutter. Drehen Sie sie zu diesem Zweck im Uhrzeigersinn, und halten Sie dabei das Heizelement fest.

2. Die nach vorne weisende Seite des Heizelements für den Grill sinkt nach unten, das Heizelement kann jedoch nicht aus dem Garraum entfernt worden. Drücken Sie das Heizelement für den Grill nicht nach unten, da es sich sonst verformen könnte.

1. Heben Sie das Heizelement nach der Reinigung wieder zurück in seine ursprüngliche Stellung, und ziehen die Mutter im Uhrzeigersinn fest.

Befestigen der Seitengitter (je nach Modell)

1. Drücken Sie mittig auf den oberen Bereich des Seitengitters.

1. Kippen Sie das Seitengitter um etwa 45°.

1. Ziehen Sie das Seitengitter aus den beiden unteren Bohrungen heraus.

20 Deutsch

Ersetzen von Teilen

Glühlampe

• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

Fehlerbehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Hat sich außen Feuchtigkeit angesammelt (nur berührungsempfindliche Bedienelemente)?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Kindersicherung aktiviert?	Deaktivieren Sie die Kindersicherung.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Der laufende Betrieb wird unterbrochen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach längeren Garvorgängen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
	Sind mehrere Geräte an dieselbe Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.

Deutsch 21

Fehlerbehebung

Problem Ursache Abhilfemaßnahme
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Beluftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstande ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetur und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geerdet?Wird eine Steckdose ohne Schutzleiter verwandet?	Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.	Lassen Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch ab.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.

Problem Ursache Abhilfemaßnahme
Die Helligkeit im Garraum schwankt.	• Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.	• Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	• Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garraum wird nicht erhitzt.	• Ist die Gerätetur offen? • Schließlich	Ben Sie die Gerätetur und starten Sie das Gerät neu.
	• Wurden die falschen Einstellungen gewählt?	• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	• Ist die Sicherung im Verteilerkastendurchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.

22 Deutsch

Problem Ursache Abhilfemaßnahme
Im Betrieb tritt Rauch aus dem Gerät aus.	Wird das Gerät zum ersten Mal verwendet?	Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehifunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
	Befinden Sie Speisereste am Heizelement?	Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	Wurden Kunststoff- oder sonstige Behälter verwendet, die nicht hitzebeständig sind?	Verwenden Sie für hohe Temperaturen geeignete Glasbehälter.
Die Garergebnisse sind unzureichend.	Wurde während des Garvorgangs die Gerätetür geöffnet?	Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtem.

Informationscodes

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Bedeutung Abhilfemaßnahme
C-20	Sensorstörung	Schalten Sie das Gerät aus. und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-21
C-22
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird.	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
S-01	SicherheitsabschaltungDie zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.· Bis 105 °C - 16 Stunden· Von 105 °C bis 240 °C - 8 Stunden· Von 245 °C bis Max. - 4 Stunden	Dies ist keine Fchilfunktion des Geräts. Schalten Sie das Gerät aus. und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Anhang

Produktdatenblatt

SAMSUNG	5AMSUNG
Modellkennung	NV70K1340BS/NV70K1340BW/NV70K1340BB/NV70K1310BS/NV70K1310BB
Energieeffizienzindex je Garraum (EEI cavity)	103,6
Energieeffizienzklasse pro Garraum	A
Energieverbrauch (Strom) bei der Erhitzungeiner Standardbeladung im Garraum einesElektrobackofens während eines Zyklus imkonventionellen Modus je Garraum (elektrischeEndenergie) (EC elektrische cavity)	0,99 kWh/Zyklus
Energieverbrauch bei der Erhitzung einerStandardbeladung im Garraum einesElektrobackofens während eines Zyklusim Umluftmodus je Garraum (elektrischeEndenergie) (EC elektrische cavity)	0,87 kWh/Zyklus
Anzahl der Garräume	1
Wärmequelle je Garraum (Strom oder Gas)	Strom
Volumen je Garraum (V)	70 L
Art des Backofens	Integriert
Masse des Gerätes (M)	33,9 kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn. Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

24 Deutsch

Notizen

Notizen

Notizen

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for KNOX customers] 0800 400848[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02 201 24 18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030 6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/dc/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free		www.samsung.com/gr/support
CREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS 088 90 80 100 www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	0034902172678 www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/sc/support
SWITZERLAND	0800 726 78 64 (0800 SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK 0330 SAMSUNG (7267864) www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DG68-00765B-01
