BEDIENUNGSANLEITUNG NV70K2340BS/EG SAMSUNG

Benutzer- und Installationshandbuch

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Sicherheitshinweise 3

Wichtige Hinweise zur Sicherheit 3

Korrekte Entsorgung von Altgeräten (Elektroschrott) 6

Automatische Energiesparfunktion 6

Aufstellen des Geräts 6

Lieferumfang 6

Netzanschluss 7

Einbau in einen Küchenschrank 8

Vor der ersten Verwendung 9

Anfangseinstellungen 9

Gerüche in Neugeräten 9

Zubchör 10

Bedienung 11

Bedienfeld 11

Häufig genutzte Einstellungen 11

Betriebsart 15

Automatikprogramme 16

Dampfreinigung 17

Timer 17

Ton ein/aus 17

Verwendung 18

Manuelles Garen 18

Automatikprogramme 22

Testgerichte 24

Pflege 25

Reinigen 25

Ersetzen von Teilen 27

Fehlerbehebung 28

Problembeschreibungen 28

Informationscodes 30

Anhang 30

Produktdatenblatt 30

2 Deutsch

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Nutzung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNUNG

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

WARNUNG

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen.

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Deutsch 3

Sicherheitshinweise

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, können die Oberflächen während der Reinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig. Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

WARNUNG: Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Die Gerätetür und die Außenfläche können im Betrieb heiß werden. Wenn das Gerät in Betrieb ist, können für Sie zugängliche Flächen heiß sein. Die Oberflächen können während des Gebrauchs heiß werden.

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein, sodass er bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschadigt wurde.

Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG

Kundendienstzentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren.

Das Gerät wird über einen zugelassenen Sicherungsautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Ceräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet worden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgerats anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kurdendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die Innenflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit honer Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen; wenn er mit einem heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser oder dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetur muss während des Garvorgangs geschlossen sein.

Legen Sie den Boden des Carraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Email:oberflächen und zu schlechten Garergebnissen kommen kann.

Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen kornten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätstür, und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Sicherheitshinweise

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dozugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müßbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stattlichen Ressourcen zu fordern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer werden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemull entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data corner.html

Automatische Energiesparfunktion

• Wenn über einen bestimmten Zeitraum hinweg während des Betriebs keine Eingabe durch den Benutzer erfolgt ist, wird der Betriebs unterbrochen, und das Gerät wechselt in den Standby-Modus.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs deaktiviert.

Aufstellen des Geräts

WARNING

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert worden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.

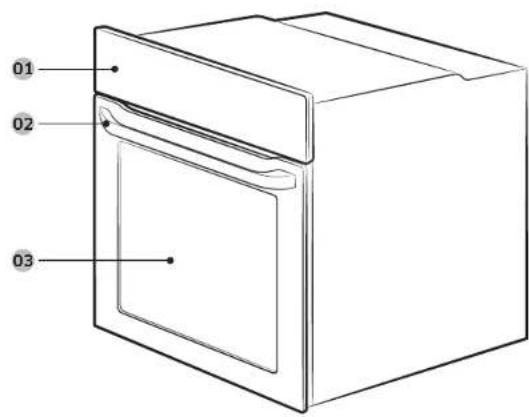

Überblick über das Gerät

01 02 03

01 Bedienfeld
02 Crift der Gerätetür
03 Gerátetúr

Zubehör

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost Gitterrosteinsatz * Backlech *

Universalblech * Extra tiefes Blech * Drehspieß *

Dreh- und Schaschlikspieß * Ausziehbare Schienen *

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehorteile sind nicht für alle Modelle erhältlich.

Netzanschluss

L N 010203

01 BRAUN oder SCHWARZ
02 BLAU oder WEIB
03 CELBGRUN

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktaanstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 WV-F; min. 1,5 bis 2,5 mm²), das den Anforderungen der Spezifikation entspricht.

Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1,5 mm	2
16 < A ≤ 25 2,5 mm	3

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben.

Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlusskommen an.

Die Anschlussklomme ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

WARNUNG

Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu wärmeorzeugenden Teilen des Gerais.

Deutsch 7

Aufstellen des Geräts

Einbau in einen Küchenschrank

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung Übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme.

Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimäre Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

A B C D

Unterbauschrank (mm)

Der Einbauschrank muss über Luftungsoffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

8 Deutsch

Vor der ersten Verwendung

Einbauen des Geräts

Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwanden des Schranks ein.

Schieben Sie das Gerät in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebander und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörfteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schraunen zu beiden Seiten des Geräts.

WARNING

Eine ausreichende Belüftung ist die Voraussetzung für die ordnungsgemäße Funktionsweise des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS

Das tatsächliche Aussehen des Ceräts kann je nach Modell variieren.

Anfangseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Cehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

1. Stellen Sie mit dem Funktionswähler (rechtes Drehrad) zunächst den Wert für das blinkende Anzeigeelement (Stunden) ein, und drücken Sie anschließend auf OK, um mit dem Anzeigeelement für die Minuten fortzufahren.
2. Stellen Sie mit dem Funktionswahler an dem nun blinkenden Anzeigeelement die Minuten ein, und drücken Sie anschließend auf OK.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste 3 Sekunden lang gedrückt und befolgen Sie die obigen Schritte.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Keugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.

Deutsch 9

Vor der ersten Verwendung

Zubehör

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser. Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

05 04 03 02 01

01 Einschubhöhe 1 02 Einschubhöhe 2 03 Einschubhöhe 3 04 Einschubhöhe 4 05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Carraum des Geräts ein.
• Halten Sie zwischen dem Boden des Carraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste vorsicht geboten. Heiße Spelsen oder Zubehörteile können verbrennungen verursachen.

- Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Georauch mit den jeweiligen Zubehörtelen vertraut, damit Sie sie später leichter verwenden können.

Citterrost	Der Gitterrost ist zum Crillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Tellen (seitliche Stopper) noch vorne in den Carraum ein
Citterrosteinsatz *	Wenn Sie den Gitterroste insatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Carraums trofen.
Backblech *	Das Backolech (Tiefe: 20 mm) wird zum Backer von Kuchen, Platzchen und anderem Geback verwendet. Schleben Sie das Blech so ein, dass die schrage Seite nach vorne weist.
Universalblech *	Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Citterrosteinsatz um zu verhincern, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Carraums trofen. Schleben Sie das Blech so ein, dass die schrage Seite nach vorne weist.
Extra tiefes Blech *	Das extra tiefe Backolech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schleben Sie das Blech so ein, dass die schrage Seite nach vorne weist.

Drehspieß * Der Drehspieß kann zum Grillen von Lebensmitrein wie beiszielsweise Hühnchen eingesetzt werden. Verwenden Sie den Drehspieß ausschließlich im Einfachbetrieb in Einschubhöhe 3, wo sich auch die Aussparung für die Spießhalterung befindet. Schrauben Sie den Handgriff des Spießes ab, bevor Sie den Spieß zum Grillen verwenden.
Dreh- und Schaschliksole8*	Schieben Sie ein Blech in Einschubhöhe 1 oder stellen Sie es bei sehr großen Fleischportionen auf den Boden des Garraums, um während des Garvorgangs herabtropfende Flüssigkeit auf zufangen. Wir empfehlen, das Zubehör für den Spieß nur für Fleisch bis maximal 1,5 kg zu verwenden.1. Schieben Sie das Fleisch auf den Spieß. Das Fleisch lässt sich leichter auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe Ende des Spießes angeschraubt wurde2. Umgeben Sie das Fleisch mit vorgekochten Karoflein und Cerüse.3. Schieben Sie die Halterung so in den mittleren Einschub, dass das „V“-förmige Teil nach vom weist. Legen Sie den Spieß so in der Haiterung ab, dass cas spitze Ende zur Rückseire west, und schieben Sie ihn vorsichtig nach hinten, bis d'e Soltze des Spießes in den Drehnchenismus an der Rückwand des Garraums eingestellt ist. Das stumpfe Ende des Spießes muss in der „V“-förmigen Mulde auftlegen. Über Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der GeräteUR, damit der Spieß nicht nach vom rulschen kann. Die Osten dienen zugleich als Halterung für den Handgriff.4. Entfernen Sie den Handgriff, bevor der Carvorgang gestaltet wird.5. Schrauben Sie den Handgriff nach dem Garten wieder fest, damit Sie den Spieß aus der Haiterung entnehmen können.⚠️ WARNINGvergewissern Sie sich, dass der Handgriff des Drehspießes richtig sitztVerwenden Sie den Drehspieß mit Vorsicht. Die Gaoen und Stifte sind scharf und spitz. Sie können sich also verletzen!Um Verborenrungen zu verhindern, müssen Sie beim Ernfernen des Drehspießes Handschuhe tragen.
Ausziehbare Schienen *	Sie können e n Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Carraum schieben:1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne2. Legen Sie das Blech auf die Auflageflächen der Schienen und schieben Sie es in den Carraum:3. Schließen Sie die Gerätetür.

HINWEIS

Die mit einem Sternchen (") gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

10 Deutsch

Bedienung

Bedienfeld

Die Front des Ceräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Ceräts zum Zweck der Qualitätsverbesserung vorbehalten.

010902050406070803

01 Moduswähler	Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswahlen.
02 Temperatur Hiermit stellen Sie die Gartemperatur ein.
03 Garzeit Hiermit stellen Sie die Garzeit ein.
04 Timer	Mit Hilfe der Tirmertunktion können Sie bei einem Carvorgang die benötigte Zeit bzw. Betriebsdauer überanufen.
05 OK Hiermit bestätigen Sie zuvor programmierte Einstellungen.
06 Zurück	Hiermit setzen Sie ihre aktuellen Einstellungen zurück und kehren zum Hauptblöschirm zurück.
07 Garraumbeleuchtung(💡 Kindersicherung)	Durch Drücken dieser Taste wird die Beleuchtung im Garraum ein- bzw. ausgeschaltet.Die Carraumbeleuchtung wird automatisch eingeschaltet, soba d das Gerät gestartet wird. Sie wird zu Energiesparzwecken nach einer bestimmten Zeit ohne Denutzereingabe automatisch wieder ausgeschaltet.Kindersicherung: Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Kindersicherung aktivieren und som talle Bedienelemente sperren. Sie können die Funktion jedoch durch Drehen am Moduswahler deaktivieren.Halten Sie die Taste 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren, und crneut 3 Sekunden lang, um das Bedienfeld weder freizugoben.
08 Display	Hier werden die jewe is ausgewah ten Betriebsarten und Einstellungen angezeigt.

09 Funktionswähler

Mit dem Funktionswähler können Sie:• die Garzeit oder -temperatur einstellen.• Mercueinträge in den folgenden Untermens auswählen Reinigung, Automatikorogramme, Sondertfunktionen, Grill.• bei den Automatikprogrammen die Portionsgrößen auswählen.

Häufig genutzte Einstellungen

In allen Betriebsarten muss die Standardtemperatur und/oder garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können.

Temperatur

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus. Im Display erscheint die Standardtemperatur für die jeweilige Auswahl.

2. Stellen Sie durch Drehen am Funktionswähler die gewünschte Temperatur ein.

3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornehmen, startet das Gerät automatisch den Garvorgang unter Verwendung der Standardeinstellungen. Drücken Sie zum Andern der eingestellten Temperatur die Taste 1 und befolgen Sie die oben beschriebenen Schritte.

Deutsch 11

Bedienung

Garzeit

1. Wahlen Sie mit Hilfe des Moduswahlers eine Betriebsart oder Funktion aus.
2. Drucken Sie die Taste ④nd stellen Sie mit Hilfe des Funktionswählers eine Garzeit ein. Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.
3. Optional können Sie als Endzeit für Ihren Garvorgang einen bestimmten Zeitpunkt in der Zukunft einstellen. Drücken Sie die Taste ☑, und stellen Sie mit Hilfe des Funktionswahlers eine Endzeit ein. Weitere Informationen finden Sie unter Programmende.
4. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

Endzeit

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Drücken Sie die Taste ☉wei Wal, und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein.
3. Drücken Sie auf OK um ihre Einstellungen zu speichern.

HINWEIS

• Sie müssen die Endzeit nicht einstellen. Das Gerät startet den Carvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Carvorgangs manuell ausschalten.
• Drücken Sie zum Andern der Endzeit zweimal die Taste ^2 und befolgen Sie die oben beschriebenen Schritte.

HINWEIS

• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der eingestellten Garzeit die Taste ^2 und befolgen Sie die oben beschriebenen Schritte.

12 Deutsch

Programmende

Die Funktion „Programmende“ erleichtert Ihnen das Garen und Backen.

1. Fall:

Sie möchten um 14:00 Uhr ein Gericht zubereiten, das eine Stunde gegart werden muss und um 18:00 Uhr fertig sein soll. Stellen Sie zum Aktivieren der Funktion „Programmende“ die unter „Fertig um“ angezeigte Zeit auf „18:00“ Uhr ein. Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß ihrer Einstellung um 18:00 Uhr beerdet ist.

Aktuelle Uhrzeit: 14:00 Uhr Carzeit einstellen: 1 Stunde Endzeit einstellen: 18:00 Uhr

Das Gerät startet um 17:00 Uhr den Carvorgang, damit er um 18:00 Uhr automatisch endet.

14:00 15:00 16:00 17:00 18:00

2. Fall:

Aktuelle Uhrzeit: 14:00 Uhr Carzeit einstellen: 2 Stunden Endzeit einstellen: 17:00 Uhr

Das Gerät startet um 15:00 Uhr den Carvorgang, damit er um 17:00 Uhr automatisch endet.

14:00 15:00 16:00 17:00 18:00

VORSICHT

• Die Programmedefunktion steht bei Doppelgarraumbetrieb nicht zur Verfügung.
- Bewahren Sie bereits gegarte Speise nicht über einen längeren Zeitraum im Garraum auf. Die Speisen könnten verderben.

Zurücksetzen der Garzeit

Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Carvorgang vor dem geplanter Ende manuell unterbrechen möchten.

1. Drücken Sie während eines Garvorgangs die Taste 🔒, um die verbleibende Garzeit anzuzeigen.
2. Stellen Sie durch Drehen am Funktionswähler die Garzeit auf „00:00“ ein. Alternativ können Sie auch die Taste Drücken.
3. Drücken Sie auf OK. Das Gerät setzt den Garvorgang mit der zuvor eingestellten Temperatur, jedoch ohne vorgegebene Garzeit fort.

HINWEIS

Wenn Sie die Garzeit storniert haben, müssen Sie den Vorgang manuell abbrechen, sobald die gewünschten Garergebnisse erreicht sind.

Deutsch 13

Bedienung

Zurücksetzen der Endzeit

Sie können die Endzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Carvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie die Taste 📄wei Mal, während das Gerät gart.
2. Stellen Sie durch Drehen am Funktionswähler die Endzeit die aktuelle Uhrzeit ein. Alternativ können Sie auch die Taste ☑ drücken.
3. Drücken Sie auf OK. Das Gerät setzt den Garvorgang mit der zuvor eingestellten Temperatur, jedoch ohne vorgegebene Carzeit fort.

Unterbrechen des Garvorgangs

1. Drucken Sie, während das Gerät in Betrieb ist, die Taste→.
2. Drücken Sie auf OK um den Garvorgang abzubrechen.
3. Alternatively können Sie auch einfach den Moduswahler auf die Position ○ stellen.

HINWEIS

Wenn Sie die Endzeit storniert haben, müssen Sie den Vorgang manuell abbrechen, sobald die gewünschten Garorgebnisse erreicht sind.

14 Deutsch

Betriebsart

1. Wahlen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Informationen erhalten Sie im Abschnitt „Häufig genutzte Einstellungen“.

Das Gerät zeigt das Symbol 📂nd heißt vor, bis der Garraum die eingestellte Zieltemperatur erreicht. Es wird empfohlen, den Garraum Unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.

HINWEIS

Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

Betriebsarten

Betriebsart Temperaturbereich (°C) Empfohlene Temperatur (°C)
	30-250 170
	Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig.
	30-250 170
	Bei Auswahl von „Oko-Heißluft“ kommt ein optimiertes Heizsystem zum Einsatz, um während des Garvorgangs Energie zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Garergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie, dass bei dieser Betriebsart kein Vorheizen erforderlich ist. HINWEIS Die Betriebsart „Oko-Heißluft“ wurde zur Bestimmung der Energieeffizienzklasse gemäß EN60350-1 herangezogen.
	40-250 190
	Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne)
	40-250 190
	Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.

Bedienung

Betriebsart Temperaturbereich (°C) Empfohlene Temperatur (°C)
(9667)	Bratautomatik	80-200 160
		Bei Auswahl von „bratautomatik“ wird automatisch ein Vorneizzyklus gestartet und fortgesetzt, bis im Carrauum eine Temperatur von 220 °C erreicht ist. Danach werden das obere Heizelement und der Heibluftventilator eingeschaltet, um zum Beispiel Fleisch schart anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gogart. Diese Betriebsart cignet sich für Rind. Gefügel oder Fisch.
(7774)	Ober-/Unterhitze	30-250 200
		Die Wärme wird vom oberen und Unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Cerichten verwendet werden.
(2252)	Unterhitze	100-230 190
		Die Wärme wird durch das Untere Heizement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu braunen.
(6443)	Großer Grill	100-250 240
		Die Wärme wird durch den Großflachengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberscite zu braunen (z. B. Fleisch, Lasagne oder Cradin).
(9830)	Öko-Grill	100-250 240
		Die Wärme wird vom Kleinflachengrill erzeugt. Diese Funktion sollte zum Zubereiten von kleineren Gerichten wie z. B. Fisch oder gefülltem Baguette verwendet werden, da diese eine geringere Hitze benötigen.

Automatikprogramme

Für unerfahrene Küche bietet das Gerät insgesamt 20 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Programm und der ausgewählten Portionsgröße automatisch eingestellt.

1. Stellen Sie den Moduswähler auf 📄

2. Wahlen Sie mit Hilfe des Funktionswählers ein Programm aus, und crucken Sie auf OK. Im Display wird der verfügbare Gewichtsbereich (Portionsgroße) angezeigt.

3. Stellen Sie mit Hilfe des Funktionswählers die Portionsgröße ein und drucken Sie auf OK.

HINWEIS

• Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt des vorheizens angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.
• Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

Dampfreinigung

Diese Funktion client zum Entfernen leichter Verschmutzungen mit Dampf. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Die Restzeit wird während dieses Prozesses im Display angezeigt.

1. Cießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Ceratetur.

2. Stellen Sie den Moduswähler auf

3. Drücken Sie auf OK, um den Reinigungsvorgang zu starten. Die Dampfreinigung dauert 26 Minuten.

4. Reinigen Sie den Garraum mit einem feuchten Tuch.

WARNING

Offnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

HINWEIS

• Wenn der Carraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die Dampfreinigung zu aktivieren.
• Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen.
• Wenn der Carraum des Geräts heißt ist, kann diese automatische Reinigungsfunktion nicht aktiviert werden. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Cießen Sie das Wasser nicht mit Schwung auf den Bocen des Carraums. Gehen Sie langsem und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Gerats austreten.

Timer

Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprufen.

1. Drücken Sie die Taste

2. Stellen Sie mit Hilfe des Funktionswählers die gewünschte Dauer ein, und drücken Sie dann auf OK. Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

Ton ein/aus

- Zum Ausschaften der Töne halten Sie die Taste 3 Sekunden lang gedrückt. - Halten Sie zum Einschaften der Signaltöne die Taste erneut 3 Sekunden lang gedrückt.

Deutsch 17

Verwendung

Manuelles Garen

WARNUNG vor Acrylamid

Beim Backen von stärkohaltigen Lebensmitteln wie Kartoffelchips, Pommes frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, platzieren Sie die zuzubereitenden Speisen mittig auf dem Backblech.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse.

• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fedt aufzufangen. Wenn im Lieferumfang Ihres Gerats ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen

Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht Zubehör		Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Biskuit	Gitterrost, Kuchenform (∅ 25-26 cm)	2		160-170 30	-40
Marmorkuchen	Gitterrost, Cugelhupfform	3		175-185 50	60
Tarte	Gitterrost, Tareform (∅ 20 cm)	3		190-200 50	-60
Hefe-Blechkuchen mit Obst und Streuseln	Universalblech 2			160-180 40	-50
Obststreusel	Gitterrost, Auflaufform (22-24 cm)	3		170-180 25	-30
Scones Universalblech 3				180-190 30	-35
Lasagne	Gitterrost, Auflaufform (22-24 cm)	3		190-200 25	-30
Baisers Universalblech 3				80-100 100	-150
Soufflé	Gitterrost, Soufflé-Förmchen	3		170-180 20	-25
Hefeblechkuchen Universalblech 3				150-170 60	-70
Selbstgemachte Pizza (1-1,2 kg)	Universalblech 2			190-210 10	-15
Tiefgefrorener Blätterteigstücke, gefüllt	Universalblech 2			180-200 20	-25
Quiche	Gitterrost, Auflaufform (22-24 cm)	2		180-190 25	-35

18 Deutsch

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Gedeckter Apfelkuchen	Gitterrost, Kuchenform (8.20 cm)	2		160-170 65	-75
Pizza aus dem Kühlregal	Universalblech 3			180-200 5	10

Braten

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind (1 kg)	Gitterrost +Un versalblech	31		160-180 50-70
Kalosbraten (1,5 kg)	Gitterrost +Un versalblech	31		160-180 90-120
Schweinebraten (1 kg)	Gitterrost +Un versalblech	31		200-210 50-60
Schweinenackenbraten (1 kg)	Gitterrost +Un versalblech	31		160-180 100-120
Lammkeule (1 kg)	Gitterrost +Un versalblech	31		170-180 100-120
Geflügel (Huhn/Ente/Truthahn)
Brathähnchen (1,2 kg)*	Gitterrost +Un versalblech	31		205 80-100
Hähnchenteile	Gitterrost +Un versalblech	31		200-220 25-35
Entenbrust	Gitterrost +Un versalblech	31		180-200 20-30
Ganze Pute, klein (5 kg)	Gitterrost +Un versalblech	31		180-200 120-150

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Vegetarische Gerichte
Gemüse (0,5 kg)	G tterrost +Universalblech	31		220-230 15-20
HalbierteOfenkartoffeln (0,5 kg)	G tterrost +Universalblech	31		200 45-50
Fisch
Fischfilet, gebacken	G tterrost +Universalblech	31		200-230 10	15
Bratfisch	G tterrost +Universalblech	31		180-200 30	40

* Nach der Häfte der Zeit wenden.

Verwendung

Grillen

Es wird empfohlen, den Garraum mit dem Großflachengrill vorzuheizen. Nach der Häfte der Zeit wenden.

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Brot
Toast Gitterrost 5				240-250 2-4
Käsetoast Universalbolech 4				200 4-8
Rind
Steak*	Gitterrost +Universalbolech	41		230-250 15-20
Burger*	Gitterrost +Universalbolech	41		230-250 15-20
Schwein
Schweinekoteletts	Gitterrost +Universalbolech	41		230-250 20-25
Bratwurst	Gitterrost +Universalbolech	41		230-250 10-15
Ceflügel
Hähnchenbrust	Gitterrost +Universalbolech	41		230-240 30-35
Hähnchenunter-schenkel	Gitterrost +Universalbolech	41		230-240 25-30

* Nach 2/3 der Garzeit wenden.

Tiefgefrorene Fertiggerichte

Gericht Zubehör		Einschub-höhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Tiefkühlpizza Gitterrost 3				200-220 15-25
Tiefgefrorene Lasagne Gitterrost 3				180-200 45-50
Tiefgefrorene Backofen-Pommes	Universalblech 3			220-225 20-25
Tiefgefrorene Kroketten	Universalblech 3			220-230 25-30
Tiefgefrorener Backcamembert	Gitterrost 3			190-200 10-15
Tiefgefrorene belegte Baguettes	Gitterrost + Universalblech	31		190-200 10-15
Tiefgefrorene Fischstäbchen	Gitterrost + Universalblech	31		190-200 15-25
Tiefgefrorene Fischburger	Gitterrost 3			180-200 20-35

Bratautomatik

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heibluflventilator verwendet. Anschließend werden die Spicisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch.

Gericht Zubehör	Einschubhöhe Temperatur		(°C)	Zeit (Stunden)
Rinderbraten Gitterrost +	Universal blech	3	80-100 3-4
		1
Schweinebraten Gitterrost +	Universal blech	3	80-100 4-5
		1
Lammbraten Gitterrost +	Universal blech	3	80-100 3-4
		1
Entenbrust Gitterrost +	Universal blech	3	70-90 2-3
		1

Öko-Heißluft

Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte der Vorheizschritt aus Energiespargründen entfallen.

Sie können die Garzeit und/oder die Temperatur entsprechend Ihren Wünschen erhöhen oder verringern.

Gericht Zubehör	Einschubhöhe		Temperatur (°C)	Zeit (in Min.)
Obststreusel (0,8-1,2 kg)	Gitterrost 2 160	180-40-60
Backkartoffeln (0,4-0,8 kg)	Universalblech 2 190-200-50-70

Gericht Zubehör	Einschubhöhe		Temperatur (°C)	Zeit (in Min.)
Würstchen(0,3-0,5 kg)	Gitterrost + Universaiblech	31	160-180 15	25
Tiefgefrorene Backofen-Pommes(0,3-0,5 kg)	Universaiblech	3	180-200 20	30
Tiefgefrorene Kartoffelecken(0,3-0,5 kg)	Universaiblech	3	190-210 20	30
Fischfilets, gebacken(0,4-0,8 kg)	Gitterrost + Universaiblech	31	200-220 20	30
Knusprige Fischfilets,paniert (0,4-0,8 kg)	Gitterrost + Universaiblech	31	200-220 20	30
Rinderlende (0,8-1,2 kg)	Gitterrost + Universaiblech	21	180-200 50	70
Grillgemüse(0,4-0,6 kg)	Universaiblech	3	200-220 20	30

Verwendung

Automatikprogramme

In der folgenden Tabelle sind 20 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme 1 bis 8 sowie 18 und 19 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizens wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Carraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.

WARNING

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

Nr. Gericht Gewicht (kg) Zubehör Einschubhöhe
A 1 Kartoffelgratin		1.0-1,5 Gitterröst 3
		Cratin aus frischen Kartoffeln in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.
A 2 Gemüsegratin		0.8-1,2 Gitterröst 3
		Cratin aus frischem Gemüse in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.
A 3 Lasagne		1.0-1,5 Gitterröst 3
		Selbstgemachte Lasagne in einer 22-24 cm großen Auflauform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 4	Gedeckter Apfelkuchen	1.2-1,4 Gitterröst 2
		Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 24-26 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.

Nr.	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 5	Quiche Lorraine	1,2-1.5 Gitterrost 2
		Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.
A 6	Biskuit	0,5-0,6 Gitterrost 3
		Den Teig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 7	Marmorkuchen	0,7-0,8 Gitterrost 2
		Den Teig zubereiten und in eine runde schwarze Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 8	Holländischer Kastenkuchen	0,7-0,8 Gitterrost 2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 9	Rinderlende	0,9-1,1	Gitterrost + Universalblech
		1,1-1,3
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen.
A 10	Lammkotelett mit Kräuterkruste	0,4-0,6	Gitterrost + Universalblech
		0,6-0,8
		Dic Lammkotelets mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen.

22 Deutsch

Nr. Gericht Gewicht (kg) Zubehör Einschubhöhe
A 11 Brathähnchen	0.9-1,1	Gitterrost +Universalblech	21
	1.1-1,3
	Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufen und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf den Gitterrost logen und bei Erklingen des Signaltons wenden.
A 12 Hähnchenbrust	0.4-0,6	Gitterrost +Universalblech	41
	0.6-0,8
	Die Bruststücke manrierten und auf den Gitterrost logen.
A 13 Forelle	0.3-0,5	Gitterrost +Universalblech	41
	0.5-0,7
	Die Fische waschen und putzen, und atwechselnd Kopf an Schwanzflösse nebeneinander auf den Gitterrost logen. Innenseite mit Zitronensaft beträufen, salzen und Kräuter hineinlegen. Haut leicht mit einem Messor einschnolden. Mit Öl bestreichen und sazen.
A 14 Lachsfilet	0.4-0,6	Gitterrost +Universalblech	41
	0.6-0,8
	Lachsfilets waschen und putzen. Mit der Hautseite nach oben auf den Gitterrost logen.
A 15 Grillgemüse	0.4-0,6	Universalblech 4
	0.6-0,8
	Zucchini, Aubergine, Paprika, Zwiesel und Kirschtomaten waschen und in Scheiben schneiden. Mit Olivenöl beträufen und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen.

Nr.	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 16	Halbierte Ofenkartoffeln	0,6-0,6	Universalblech 3
		0,8-1,0
		Croße Kartoffeln (je 200 g) langs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
A 17	Tiefgefrorene Backofen-Pommes	0,3-0,5	Universalblech 3
		0,5-0,7
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech verteilen.
A 18	Tiefkühlpizza	0,3-0,6	Gitterrost 3
		0,6-0,9
		Tiefkühlpizza in die Mitte des Gitterrosts legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, den Rost in den Garraum schieben. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.
A 19	Selbstgemachte Pizza	0,8-1,0	Universalblech 2
		1,0-1,2
		Selbstgemachte Pizza mit Hefeterg zubereiten und auf das Blech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.
A 20	Hefeteig gehen lassen	0,5-0,6	Gitterrost
		0,7-0,6
		Teig in einer Schlüssel zubereiten und mit Frischhaltefolie abdecken. In die Mitte des Rosts stellen. Die erste Einstellung ist für Pizza und Kuchenteig geeignet, die zweite für Brotteig.

Deutsch 23

Verwendung

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist.

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen Universalblech	3			165 25-30
	2			160 30-35
	1+4			155 33-38
Mürbeteigge-bäck	Universaloblech 1+4			140 33-38
Wasserbiskuit	Gitterrost + Springform (Dunkel beschichtet, ø 26 cm)	2		160 35-40
		2		160 35-40
		1+4		155 45-50
Gedeckter Apfelkuchen	Gitterrost + 2 Springformen * (Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet		160 70-80
	Universalblech - Gitterrost + 2 Springformen ** (Dunkel beschichtet, ø 20 cm)	1+3		160 80-90

* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.
** Bei zwei Kuchen werden die Formen in zwei verschiedenen Einschubhöhen mittig auf die Bleche/Roste gestellt.

24 Deutsch

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Toastbrot Gitterrost 5			max. 250 1 2
Beefsteaks aus Rinderhackfleisch* (12 Stk.)	Gitterrost - Universalabtech (zum Auffangen von Fett und Flüssigkeit)	41		1. Seite 18-222. Seite 7-10

* Nach 2/3 der Garzeit wenden.

1. Braten

Gericht Zubehör Einschubhöhe Betriebspart				Temperatur (°C)	Zeit (in Min.)
Ganzes Hähnchen*	Citterrost - Universalblech (zum Auffangen von Füssigkeiten)	31		205 80-100

* Nach der Hälfte der Zeit wenden.

Pflege

Reinigen

WARNUNG

Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörtelle vollständig abgekühlt sind. Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle. Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Geräteitür nicht von Hand.
• Um Beschädigungen der emallierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der außeren Flächen des Geräts, wie z. B. Geratetur, Turgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmies Seifenwesser, und wischen Sie die Flächen mit einem Blatt Kuchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heilen Luft: die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fert ab. Es wird daher empfohlen nach jeder verwendung des Geräts den Handgriff zu reinigen.

Zubehör

Waschen Sie samtliche Zubehorteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch an. Weichen Sie Zubehorteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche

Die Rückwand des Garraums ist mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heßluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

WARNUNG

Verwenden Sie zur Reinigung der kataytischen Emaille kein Backofenspray, keine scheuernden Reinigungsmittel, festen Bürsten, Scheuerschwämmchen oder verseifte Putzwolle. Die Reinigung sollte mit einem weichen, mit Spülmittel getränkten Schwamm erfolgen.

HINWEIS

Je nach Modell sind die katalytischen Teile entweder nur an einer oder aber an 3 Seiten beschichtet.

Ausbau der Gerätetür

Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VORSICHT

Die Gerätetür ist schwer.

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

70°

1. Schließen Sie die Gerätetür hab (etwa 70°). Fassen Sie die Geräteür mit beiden Händen in der Witte, und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können.

1. Um die Geräteür nach der Reinigung wieder zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

Deutsch 25

Pflege

Ausbau des Glaseinsatzes der Gerätetür

Die Cerätetur verfügt über drei gegen einander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

1. Drücken Sie auf die beiden Riegel links und rechts der Gerätetür.

1. 2 Lösen Sie die Abdeckung, und entnehmen Sie Scheibe 1 aus der Gerätetür.

01 Scheibe 1

01 02

1. Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der Abbildung die richtigen Positionen der Scheiben 1 und 2.

01 Scheibe 1

02 Scheibe 2

HINWEIS

Achter Sie beim Einbau von Scheibe 1 darauf, dass der Aufcruck in die nachfolgend gezeigte Richtung weist.

Wasserkollektor

Der Wasserkollektor fängt während den Garvorgangen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen.

WARNING

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, werden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Reinigen der Garraumdecke (je nach Modell)

01 Etwa 12°

1. Sie können das Heizelement für den Grill abserken. Das ist hilfreich bei der Reinigung der Oferdecke. Entfernen Sie die Mutter. Drehen Sie sie zu diesem Zweck im Uhrzeigersinn, und halten Sie dabei das Heizelement fest.

2. Die nach vorne weisende Seite des Heizelements für den Grill sinkt nach unten, das Heizelement kann jedoch nicht aus dem Garraum entfernt worden. Drücken Sie das Heizelement für den Grill nicht nach unten, da es sich sonst verformen könnte.

3. Heben Sie das Heizelement nach der Reinigung wieder zurück in seine ursprüngliche Stellung, und ziehen die Mutter im Unzeigersinn fest.

Befestigen der Seitengitter (je nach Modell)

1. Drucken Sie mittig auf den oberen Bereich des Seitengitters.

1. Kippen Sie das Seitengitter um etwa 45°.

1. Zienen Sie das Seitengitter aus den beiden unteren Bohrungen heraus.

Ersetzen von Teilen

Glühlampe

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Clasabdeckung.
4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt 1 in umgekehrter Reihenfolge ausführen.

WARNING

• Scharten Sie das Gerät vor dem Austausch der Gluhlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

FehlerbehebungFehlerbehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Hat sich außen Feuchtigkeit angesammelt (nur berührungszempfindliche Bedienelemente)?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Kindersicherung aktiviert?	Deaktivieren Sie die Kindersicherung.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Der laufende Betrieb wird unterbrochen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach langeren Garvorgängen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellarleitung genannten Abstände ein.
	Sind mehrere Geräte an dieselbe Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.

Problem Ursache Abhilfemaßnahme
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, od der Netzstecker in die Steckdose eingesteckt ist.
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Aostände ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geerdet?	Überprüfen Sie, od das Gerät ordnungsgemäß geerdet ist.
	Wird eine Steckdose ohne Schutzleiter verwendet?
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.	Lassen Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch ab.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.
Die Helligkeit im Garraum schwankt.	• Die Helligkeit schwankt in Abnängigkeit von der abgegebenen Leistung.	• Schwankungen bei der Leistungsabgabe sind während eines Carvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	• Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garraum wird nicht erhitzt.	• Ist die Gerätetür offen? • Schließen	Sie die Gerätetür und starten Sie das Gerät neu.
	• Wurden die falschen Einstellungen gewählt?	• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	• Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederhalt passiert, rußen Sie einen Elektriker.
Im Betrieb tritt Rauch aus dem Gerät aus.	• Wiro das Gerät zum ersten Mal verwendet?	• Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
	• Befinden Sie Speisereste am Heizelemert?	• Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	• Wurden Kunststoff- oder sonstige Behälter verwendet, die nicht hitzebeständig sind?	• Verwenden Sie für hohe Temperaturen geeignete Glasbehäter.

Problem Ursache Abhilfemaßnahme
Die Garergebnisse sind unzureichend.	Wurcie während des Garvorgangs die Gerätetür geöffnet?	Örften Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto starker sinkt die Temperatur im Carraum, sodass sich die Garergebnisse verschiechtern.
Die Dampfreinigung wird nicht ausgeführt.	Ist das Gerät ausreichend abgekühlt?	Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen.

Fehlerbehebung Anhang

Informationscodes

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Bedeutung Abhilfemaßnahme
C-d1 Problem mit der Verriegelung der Gerätstür		Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht benoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-20	Sensorstörung C-21
C-22
C-F1	Tritt nur bei einem Lese-/Schreibproblem mit dem EEPROM-Speicherchip auf
C-F0	Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist
C-F2	Tritt auf, wenn ein Kommunikationsoroblem zwischen dem integrierten Sensorschaltkreis und dem Micom Haupt- oder Untersystem besteht	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht benoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird.	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
S-01	SicherheitsabschaltungDie zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.Bis 105 °C - 16 StundenVon 105 °C bis 240 °C - 8 StundenVon 245 °C bis Max. - 4 Stunden	Dics ist keine Fehlfunktion des Gerats. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

30 Deutsch

Produktdatenblatt

SAMSUNG SAMSUNG
Modellkennung NV70K234CRS/EG / NV70K234RB/EC /	NV70K234RC/EG / NV70K234RM/EG / NV70K2340BS/EG
Energieeffizienzindex je Garraum (EEI _sarky ) 85,2
Energieeffizienzklasse pro Garraum A
Energieverbrauch (Strom) bei der Erhitzung einer Standardbeladung im Garraum eines Elektrobackofens während eines Zyklus im konventionellen Modus je Garraum (elektrische Endenergie) (EC _electronsity )	0,99 kWh/Zyklus
Energieverbrauch bei der Erhitzung einer Standardbeladung im Garraum eines Elektrobackofens während eines Zyklus im Umluftmodus je Garraum (elektrische Endenergie) (EC _electronsity )	0,80 kWh/Zyklus
Anzahl der Garräume 1
Wärmequelle je Garraum (Strom oder Gas) Strom
Volumen je Garraum (V) 68 L
Art des Backofens	Integriert
Masse des Gerätes (M)	NV70K234CRS/EG / NV70K234RB/EC / NV70K234RG/EG / NV70K234RM/EC : 34.2kgNV70K2340BS/EG : 32.7kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn. Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

Notizen

Deutsch 31

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for KNOX customers] 0800 400848[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233[Only for E-Store] 0800 100 232	www.samsung.com/at/support
BELCIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fr/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free		www.samsung.com/gr/support
CREECE	80111-5AMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800 SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DG68-00816A-08
