BEDIENUNGSANLEITUNG NV75M5571BM SAMSUNG

Benutzer- und Installationshandbuch NV75M5571BM

SAMSUNG

NV2M0N18M_2G_D6-0741E-00_DEindl 1207-35-10 国64249

Inhalt

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Sicherheitshinweise 3

Wichtige Hinweise zur Sicherheit 3

Automatische Energiesparfunktion 6

Aufstellen des Geräts 6

Lieferumfang 6

Netzanschluss 7

Einbau in einen Küchenschrank 8

Vor der ersten Verwendung 10

Anfangseinstellungen 10

Gerüche in Neugeräten 10

Intelligenter Sicherheitsmechanismus 10

Zubehör 10

Doppelgarraumbetrieb 12

Bedienung 12

Bedienfeld 12

Häufig genutzte Einstellungen 13

Betriebsarten (außer Grill) 16

Betriebsarten (Grill) 18

Temperaturbereiche im Doppelgarraumbetrieb 19

Unterbrechen des Garvorgangs 20

Sonderfunktionen 21

Automatikprogramme 21

Reinigung 22

Timer 24

Ton ein/aus 24

2 Deutsch

Verwendung 24

Manuelles Garen 24

Automatikprogramme 29

Testgerichte 34

Häufig verwendete Rezepte für die Automatikprogramme 35

Pflege 38

Reinigen 38

Ersetzen von Teilen 40

Fehlerbehebung 41

Problembeschreibungen 41

Informationscodes 43

Technische Daten 44

Anhang 44

Produktdatenblatt 44

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Nutzung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nutzliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Modelle mit fest installiertem Netzanschluss)

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Modelle mit Netzkabel)

Sicherheitshinweise

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig.

Verwenden Sie ausschließlich den für dieses Gerät empfohlenen Kerntemperaturfühler. (Nur Modelle mit Kerntemperaturfühler)

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht. Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden.

Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren.

Kinder unter 8 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Wenn das Gerät in Betrieb ist, können die Außenflächen sehr heiß werden.

Die Gerätetür und die Außenflächen können im Betrieb heiß werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Haushaltsgeräte dürfen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein, sodass er einrastet und bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschadigt wurde. Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen. Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst sowie für Dritte fuhren. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG Kundendienstzentrum oder Ihrem Handler in Verbindung.

Elektrische Leitungen und Kabel dürfen nicht das Gerät berühren.

Das Gerät wird über einen zugelassenen Sicherungssautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Vorwenden Sie nismals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampgarfunktion) Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die inneren Oberflächen des Geräts so heils, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Gerats, ohne diesen ausreichend Zeit zum Abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät langere Zeit mit hoher Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetur im Betrieb offnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwondet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen. Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetür muss während des Carvorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schaden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann. Oßstäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nane, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Offnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Deutsch 5

Sicherheitshinweise

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt. Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehortalle fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehorteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporate citizenship/data_corner.html

Automatische Energiesparfunktion

• Wenn über einen bestimmten Zeitraum hinweg während des Betriebs keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs deaktiviert.

Aufstellen des Geräts

WARNING

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Handler oder das nächstgelegene Samsung-Kundendienstzentrum.

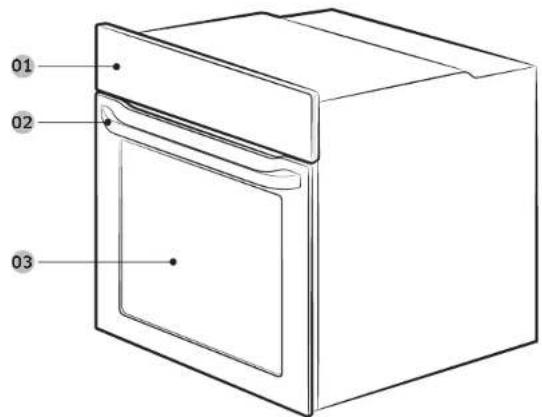

Überblick über das Gerät

01 02 03

01 Bedienfeld
02 Griff der Gerätetür
03 Gerätetür

Zubehör

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost

Gitterrosteinsatz

Backblech*

Universalblech * Extra tiefes Blech * Drehspieß *

Ausziehbare Schienen *

Garraumteiler

Dreh- und Schaschlikspieß *

HINWEIS

Die mit einem Sternchen (') gekennzeichneten Zubehörteile sind nicht für alle Modelle verfügbar.

Netzanschluss

L N 010203

01 BRAUN oder SCHWARZ
02 BLAU oder WEIß
03 GELBGRÜN

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennsschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfolben. Verwenden Sie ein ausreichend langes Netzkabel (HOS RR-F oder HOS WV-F; min. 1,5 bis 2,5 mm³), das den Anforderungen der Spezifikation entspricht.

Nennstrom (A) Mindestquerschnitt
10 < A ≤ 16 1.5 mm	2
16 < A ≤ 25 2.5 mm	2

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelobrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko Steckdose verwenden, muss diese auch nach Installation des Gerats zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhalter Erdung.

WARNUNG

Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu wärmeerzeugenden Teilen des Geräts.

Deutsch 7

Aufstellen des Geräts

Einbau in einen Küchenschrank

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle

Kunststoffoberflächen und Klebestellen bis mindestens 90 °C und angrenzende

Möbelstücke bis mindestens 75 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgegebenen Wärme.

Stellen Sie das Gerät an einem Ort mit ausreichender Belüftung auf. Lassen Sie für eine optimale Belüftung zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm frei. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über

Luftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

A B C D

Unterbauschrank (mm)

Der Einbauschrank muss über

Luftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

8 Deutsch

Einbauen des Geräts

Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

Halten Sie an der Unterseite des Geräts einen Abstand (B) von mindestens 3 mm ein, damit sich die Gerätetür reibungslos öffnen und schließen lässt.

Schieben Sie das Gerät in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Vorpackungsmaterial, und nehmen Sie die mitgelieferten Zubenhorteile aus dem Carraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts.

WARNING

Eine ausreichende Belüftung ist die Voraussetzung für die ordnungsgemäße Funktionsweise des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen,

HINWEIS

Das tatsächliche Aussehen des Geräts kann je nach Modell variieren.

Vor der ersten Verwendung

Anfangseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste ⚙ Sekunden lang gedrückt, und gehen Sie gemäß den oben beschriebenen Schritten vor.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unternitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.

Intelligenter Sicherheitsmechanismus

Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Carraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugt. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

Zubehör

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

05 04 03 02 01

01 Einschubhöhe 1 02 Einschubhöhe 2
03 Einschubhohe 3 04 Einschubhohe 4
05 Einschuohöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.
• Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können.

Gitterrost Der Gitterrost ist zum Grillen und Braten geeignet.
	Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein.
Gitterrosteinsatz *Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen.
Backblech * Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Platzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Universalblech * Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen.Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech * Das extra tiefe Backblech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Drehspieß * Der Drehspieß	kann zum Grillen von Lebensmitteln wie beispielsweise Hünchen eingesetzt werden. Verwenden Sie den Drehspieß ausschließlich im Einfachbetrieb in Einschubhöhe 4, wo sich auch die Aussparung für die spießhalterung befindet. Schrauben Sie den Handgriff des Spießes ab, bevor Sie den Spieß zum Grillen verwenden.

Dreh- und Schaschlikspieß *	Schieben Sie ein Blech in Einschubhöne 1 oder stellen Sie es bei sehr großen Fleischportionen auf den Boden des Carraums, um während des Garvorgangs herabtropfende Flüssigkeit aufzufangen. Die Verwendung der Zubehörspieße wird nur für Fleisch bis maximal 1,5 kg empfohen.1. Schieben Sie das Fleisch auf den Spieß. Das Fleisch lässt sich leichter auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe Ende des Spießes angeschraubt wurde.2. Umgeben Sie das Fleisch mit vorgekochten Kartoffeln und Gemüse.3. Schieben Sie die Halterung so in den mittleren Einschub, dass das „V“-förmige Teil nach vorn weist. Legen Sie den Spieß so in der Halterung ab, dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig nach hinten, bis die Spitze des Spießes in den Drehmechanismus an der Rückwand des Carraums eingesteckt ist. Das stumpfe Ende des Spießes muss in der „V“-formigen Mulde aufliegen. (Der Spieß besitzt zwei Osen. Diese befinden sich in der Nähe der Gerätetür, damit der Spieß nicht nach vorn rutschen kann. Die Osen dienen zugleich als Halterung für den Handgriff).4. Entfernen Sie den Handgriff, bevor der Garvorgang gestartet wird.5. Schrauben Sie den Handgriff nach dem Caren wieder fest, damit Sie den Spieß aus der Halterung entnehmen können. ▲ WARNINGvergewisern Sie sich, dass der Handgriff des Drehsoleißes richtig sitzt. Verwenden Sie den Drehspieß mit Vorsicht. Die Gabeln und Stilfe sind scharf und spitz. Sie können sich also verletzen. Um Verbrennungen zu vermindern, müssen Sie beim Entfernen des Drehspießes Handschöne tragen.
Ausziehbare Schienen * Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne.2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Carraum.3. Schließen Sie die Gerätetür.
Garraumteiler Mit Hilfe des Carraumteilers können Sie den Carraum des Geräts in zwei Bereiche unterteilen. Selzen Sie den Garraumteiler ein, wenn Sie das Gerät im Doppelgarraumbetrieb verwenden möchten.

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle verfügbar.

Deutsch 11

Vor der ersten Verwendung

Doppelgarraumbetrieb

Sie können den Garraum in einen unteren und einen oberen Garraum teilen, um entweder nur in einem der Carräume eine einzelne Speise oder in beiden gleichzeitig unterschiedliche Gerichte zuzubereiten.

Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Garräume zu unterteilen. Der Garraumteiler wird automatisch vom Gerät erkannt, und standardmäßig wird der obere Carraum aktiviert.

HINWEIS

Die Verfügbarkeit der Funktion für den Doppelgarraumbetrieb hängt vom jeweiligen Rezept ab. Weitere Informationen finden Sie im Abschnitt Zubereitungshinweise in diesem Handbuch.

Bedienung

Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung vorbehalten.

0204060810 01 030507091112

01	Moduswähler	Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswählen.
02	Schnelles Vorheizen	Mit der Funktion „Schnelles Vorheizen“ können Sie das Gerät schnell auf eine zuvor eingestellte Temperatur vorheizen.Drucken Sie auf diese Taste, um die Funktion „Schnelles Vorheizen“ zu aktivieren bzw. zu deaktivieren.Nur im Einfachbetrieb verfügbar.(Hölüft, Ober-/Unterhitze, Oberhitze+Hölüft, Unterhitze+Konvektion)Nur verfügbar für Temperaturen über 100 °C.
03	Timer	Mit Hilfe der Timerfunktion können Sie bei einem Carvorgang die benötigte Zeit bzw. Betriebsdauer überorufen.
04	Oberer/unterer Garraum	Diese Anzeigen sind aktiviert, wenn der Garraumteiler eingesetzt wurde. Sie können dann für die Zubereitung Ihrer Gerichte zwischen dem oberen und unteren Garraum wählen.
05	Display	Hier werden die jeweils ausgewählten Betriebsarten und Einstellungen angezeigt
06	OK Hiermit besträtigen	Sie zuvor programmierte Einstellungen
07	Zurück	Hiermit setzen Sie ihre aktuellen Einstellungen zurück und kehren zum Hauptbildschirm zurück.
08	Temperatur	Hiermit stellen Sie die Gartemperatur ein.
09	Garzeit	Hiermit stellen Sie die Garzeit ein.

12 Deutsch

10 Garraumbeleuchtung	Durch Drücken dieser Taste wird die Beleuchtung im Garraum ein- bzw. ausgeschaltet. Die Garraumbeleuchtung wird automatisch eingeschaltet, soband die Gerätetür geöffnet oder das Gerät in Betrieb genommen wird. Sie wirto zu Energiesparzwecken nach einer bestimmten Zeit ohne Benutzereingabe automatisch wieder ausgeschaltet.
11 Kindersicherung	Durch Drücken dieser Taste können Sie zur Vermeldung von Unfällen die Kindersicherung aktivieren und somit alle Bedienelemente sperren. Sie können die Funktion jedoch durch Drehen am Moduswähler deaktivieren.Halten Sie diese Taste 3 Sekunden lang geprückt, um die Kindersicherung zu aktivieren, und halten Sie sie erneut 3 Sekunden lang geprückt, um sie wieder zu deaktivieren. Die zugehörige Anzeige erlischt dann.
12 Funktionswähler Mit dem Funktionswähler können Sie:• die Garzeit oder -temperatur einstellen.• Menueinträge in den folgenden Untermenös auswählen: Reinigung, Automatikprogramme, Sonderfunktionen, Grill.• bei den Automatikprogrammen die Portionsgroßen auswählen.

HINWEIS

Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

Häufig genutzte Einstellungen

In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können.

Temperatur

1. Wählen Sie mit Hilfe des Mocuswählers eine Betriebsart oder Funktion aus. Im Display erscheint die Standardtemperatur für die jeweilige Auswahl.
2. Stellen Sie durch Drehen am Funktionswahler die gewünschte Temperatur ein.
3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

• Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornchmen, startet das Gerät automatisch den Garvorgang unter Verwendung der Standardeinstellungen.
• Drücken Sie zum Ändern der eingestellten Temperatur die Taste 🚗 und befolgen Sie die oben beschriebenen Schritte.
  • Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern.

Deutsch 13

Bedienung

Garzeit

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Drücken Sie die Taste ☑ und stellen Sie mit dem Funktionswähler die gewünschte Zeit bis maximal 23 Stunden und 59 Minuten ein.
3. Optional können Sie als Endzeit für Ihren Garvorgang einen bestimmten Zeitpunkt in der Zukunft einstellen. Drücken Sie die Taste ☐ und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein. Weitere Informationen finden Sie unter Programmende
4. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

Endzeit

1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.
2. Drücken Sie die Taste 📋 zwei Mal, und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein.
3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

• Sie müssen die Endzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Andern der Endzeit zweimal die Taste ☑ und befolgen Sie die oben beschriebenen Schritte.

HINWEIS

• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Carvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Carvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der eingestellten Garzeit die Taste ☑ und befolgen Sie die oben beschriebenen Schritte.

Programmende

Die Funktion „Programmende“ erleichtert Ihnen das Garen und Backen.

1. Fall:

Sic möchten um 14:00 Uhr ein Gericht zubereiten, das eine Stunde gegart werden muss und um 18:00 Uhr fertig sein soll. Stellen Sic zum Aktivieren der Funktion „Programmende“ die unter „Fertig um“ angezeigte Zeit auf „18:00“ Uhr ein. Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß ihrer Einstellung um 18:00 Uhr beendet ist.

Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 1 Stunde Endzeit einstellen: 18:00 Uhr

Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 18.00 Uhr beendet ist.

14:00 15:00 16:00 17:00 18:00

2. Fall:

Aktuelle Uhrzeit: 14:00 Uhr Garzeit einstellen: 2 Stunden Endzeit einstellen: 17:00 Uhr

Das Gerät startet um 15:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 17:00 Uhr beendet ist.

14:00 15:00 16:00 17:00 18:00

VORSICHT

• Die Programmendefunktion steht bei Doppelgarraumbetrieb nicht zur Verfügung.
- Bewahren Sie bereits gegarte Speise nicht über einen längeren Zeitraum im Garraum auf. Die Speisen konnten verderben.

Zurücksetzen der Garzeit

Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie während eines Garvorgangs die Taste ☉ um die Standardgarzeit anzuzeigen.

2. Stellen Sie durch Drehen am Funktionswähler die Garzeit auf „00:00“ ein. Alternativ können Sie auch die Taste 🚫 drucken.

3. Drücken Sie auf OK.

HINWEIS

Im Doppelgarraumbetrieb müssen Sie zuerst den unteren bzw. oberen Garraum auswählen, um die Garzeit für den ausgewählten Garraum zurücksetzen zu können.

Deutsch 15

Bedienung

Zurücksetzen der Endzeit

Sie können die Endzeit zurücksetzen. Dies ist nützlich, wenn Sie einen Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie während eines Garvorgangs zweimal die Taste ☐ um die eingestellte Endzeit anzuzeigen.
2. Stellen Sie durch Drehen am Funktionswähler die Endzeit die aktuelle Uhrzeit ein. Alternativ können Sie auch die Taste 🟢drucken.
3. Drücken Sie auf OK.

HINWEIS

Im Doppel garraumbetrieb müssen Sie zuerst den unteren bzw. oberen Garraum auswählen, um die Endzeit für den ausgewählten Garraum zurücksetzen zu können.

Betriebsarten (außer Grill)

1. Wahlen Sie mit dem Moduswahler eine Betriebsart aus.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.
3. Optional können Sie das Gerät schnell vorheizen. Drücken Sie hierzu die Taste und stellen Sie die Temperatur ein, auf die das Gerät vorgeheizt werden soll. Im Display wird die entsprechende Anzeige wezeigt.

Das Gerät zeigt das Symbol 📁nd heizt vor, bis der Garraum auf die eingestellte Zieltemperatur erreicht.

Nach Abschluss des Vorheizens erklingt ein Signalton und die Anzeige erlischt.

Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.

HINWEIS

Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

16 Deutsch

Doppelgarraumbetrieb

Mit Hilfe des Garraumteilers können Sie den Innenraum des Geräts in einen oberen und einen unteren Garraum unterteilen. Auf diese Weise können Sie das Gerät mit zwei unterschiedlichen Betriebsarten gleichzeitig betreiben. Alternativ können Sie auch nur einen der beiden Garräume nutzen.

1. Schieben Sie den Garraumteiler in Einschubhöhe 3 ins Gerät, um den Innenraum in zwei Garraume zu unterteilen.
2. Wählen Sie mit dem Moduswähler eine Betriebsart aus. Sie können im oberen Abteil Grill, Heißluft und Oberhitze+Heißluft wählen und im unteren Abteil Heißluft, Unterhitze+Heißluft und Unterhitze.
3. Drucken Sie die Taste ▶der, und den oberen bzw. den unteren Garraum auszuwählen. Das Symbol ▶ wird für das ausgewählte Abteil angezeigt.
4. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.
5. Drücken Sie danach auf OK

Das Gerät zeigt das Symbol und heizt vor, bis der Garraum auf die eingestellte Zeitemperatur erreicht. Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.

HINWEIS

Die Verfügbarkeit des Doppelgarraumbetriebs hängt von der jeweiligen Betriebsart ab. Weitere Informationen finden Sie im Abschnitt Zubereitungshinweise in diesem Handbuch.

Betriebsarten (außer Grill)

Die mit einem Stern (°) gekennzeichneten Betriebsarten sind beim schnellen Vorheizen verfügbar und bei Temperaturen unter 100 °C deaktiviert.

Betriebsart		Temperaturbereich (°C)			Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Garraum	Unterer Garraum
	Convection (Heißluft)	* 30-250 40-250 40-250 170
		Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Carraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschuchöhen gleichzeitig.
	Ober-/Unterhitze	* 30-250 - - 200
		Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.
	Oberhitze + Heißluft	* 40-250 40-250 - 190
		Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Carraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).

Bedienung

Betriebsart		Temperaturbereich (°C)			Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Garraum	Unterer Garraum
	Unterhitze + Heißluft	* 40-250 - 40-250 190
		Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.
	Unterhitze	100-230 - 100-230			Einfachbetrieb: 190Unterer Garraum: 170
		Die Wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen.
	Bratautomatik	80-200 - - 160
		Bei Auswahl von „Bratautomatik“ wird automatisch ein Vorheizzyklus gestartet und fortgesetzt, bis im Garraum eine Temperatur von 220 °C erreicht ist. Danach werden das obere Heizelement und der Heißluftventilator eingeschaltet, um zum Beispiel Fleisch scharf anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gegart. Diese Betriebsart eignet sich für Rind, Geflügel oder Fisch.
	Öko-Heißluft	30-250 - - 170
		Bei Auswahl von „Öko-Heißluft“ kommt ein optimiertes Heizsystem zum Einsatz, um während des Garvorgangs Energić zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Garergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie, dass bei dieser Betriebsart kein Vorheizen erforderlich ist. HINWEIS Die Betriebsart „Öko-Heißluft“ wurde zur Bestimmung der Energieeffizienzklasse gemäß EN60350-1 herangezogen.

Betriebsarten (Grill)

1. Stellen Sie den Moduswähler auf ☐

1. Wählen Sie mit dem Funktionswähler die Option Großer Grill (G 1) oder Öko-Grill (G 2) aus, und drücken Sie anschließend auf OK.

1. Stellen Sie mit Hilfe des Funktionswählers die Temperatur ein, und drücken Sie auf OK.

18 Deutsch

Doppelgarraumbetrieb

Zum Energiesparen empfiehlt es sich, kleinere Portionsgrößen im Doppelgarraumbetrieb zu grillen. Standardmäßig ist die Option „Großer Grill“ lediglich im oberen Carraum verfügbar, da hierbei nur das obere Heizelement zum Einsatz kommt.

1. Schieben Sie den Carraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

2. Stellen Sie den Moduswähler auf □ Standardmäßig wird nur die Option Großer Grill (G 1) automatisch aktiviert.

3. Stellen Sie mit Hilfe des Funktionswählers die Temperatur ein, und drücken Sie auf OK.

Betriebsarten (Grill)

Betriebsart		Temperaturbereich (°C)			Empfohlene Temperatur (°C)
		Einfachbetrieb	Doppelgarraumbetrieb
			Oberer Garraum	Unterer Garraum
G 1	Großer Grill	100-270 200-250 - 240
		Die Warme wird durch den Großflachengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Flech. Lasagne oder Gradin)
G 2	Öko-Grill	100-270 - - 240
		Die Warme wird durch den Kleinflachengrill erzeugt. Diese Betriebsart eignet sich für Speisen, bei deren Zubereitung weniger Hitze erforderlich ist (z. B. Fisch und gefüllte Baguettes).

Temperaturbereiche im Doppelgarraumbetrieb

Sie können den oberen und unteren Carraum gleichzeitig für unterschiedliche Carvorgänge verwenden. Im Doppelgarraumbetrieb wird der verfügbare Temperaturbereich für einen der Garräume jedoch durch die Temperatureinstellung für den jeweils anderen Garraum beeinflusst. Wenn Sie beispielsweise den oberen Carraum zum Grillen verwenden, ist der auswählbare Temperaturbereich aufgrund des Garvorgangs im unteren Garraum begrenzt. Allerdings sind die Temperatureinstellungen in beiden Garräumen auf einen Bereich zwischen 40 und 250 °C begrenzt.

Eingestellte Temperatur (°C)im oberen Garraum	Der untere Garraum ist begrenzt auf (°C)
	Minimum Maximum
40 40 45
60 50 75
80 65 105
100 80 135
120 90 160
140 105 190
160 120 220
180 135 250
200 145 250
220 160 250
250 170 250

Deutsch 19

Bedienung

Eingestellte Temperatur (°C)im unteren Garraum	Der obere Garraum ist begrenzt auf (°C)
	Minimum Maximum
40 40 45
60 50 75
80 65 105
100 80 135
120 90 160
140 105 190
160 120 220
180 135 250
200 145 250
220 160 250
250 170 250

Unterbrechen des Garvorgangs

Drehen Sie den Moduswähler während eines Garvorgangs auf das Gerät wird nach wenigen Sekunden ausgeschaltet. Um Fehleingaben zu vermeiden, gibt das Gerät Ihnen einige Sekunden Zeit, um Ihre Auswahl zu korrigieren.

Unterbrechen des Garvorgangs für einen einzelnen Garraum

Gchen Sie wie folgt vor, wenn Sie einen Carvorgang im Doppelgarraumbetrieb für einen Garraum unterbrechen möchten.

1. Drücken Sie auf um den Garvorgang zu unterbrechen:

1. Drücken Sie die Taste ☐der, ☐ den oberen bzw. den unteren Garraum auszuwählen. Das Symbol ▶blinkt für das ausgewählte Abteil.

1. Drücken Sie auf OK. Der Garvorgang wird im ausgewählten Garraum unterbrochen.

Sonderfunktionen

Um Ihre Garergebnisse zu verbessern, können Sie verschiedene Zusatz- oder Sonderfunktionen verwenden. Die Sonderfunktionen sind im Doppelgarraumbetrieb nicht verfügbar.

1. Stellen Sie den Moduswähler auf
2. Wählen Sie mit Hilfe des Funktionswählers eine Funktion aus, und drücken Sie auf OK. Die Standardtemperatur wird angezeigt.
3. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.
4. Drücken Sie OK, um die Funktion zu starten.

Betriebsart Temperaturbereich (°C)			Empfohlene Temperatur (°C)	Anleitung
F 1	Warmhalten 40	100 80		Verwenden Sie diese Funktion nur, um Spelson-warmzuhalten, die Sie kurz zuvor gegart haben.
F 2	Geschirr erwärmen	30 80 60		Verwenden Sie diese Funktion zum Erwarmen von Koch- und Anrichtegeschirr.

Automatikprogramme

Für unerfahrene Köche bietet das Gerät insgesamt 50 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schreiter Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Rezept automatisch eingestellt.

1. Stellen Sie den Moduswähler auf
2. Wählen Sie mit Hilfe des Funktionswählers ein Programm aus, und drücken Sie auf OK.
3. Stellen Sie durch Drehen am Funktionswähler die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab.
4. Drücken Sie auf OK, um den Garvorgang zu starten.

HINWEIS

• Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt des Vorheizens angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Carraum, wenn der Signalton erklingt. Drucken Sie dann Garzeit, um die Automatikprogramme zu starten.
• Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

Deutsch 21

Bedienung

Doppelgarraumbetrieb

1. Schieben Sie den Carraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

1. Stellen Sie den Moduswähler auf 📄

1. Drücken Sie die Taste 📂der, und den oberen bzw. den unteren Garraum auszuwählen. Das Symbol ▶ wird für das ausgewählte Abteil angezeigt.

1. Wählen Sie mit Hilfe des Funktionswählers ein Programm für den oberen Garraum aus, und drücken Sie auf OK.

1. Stellen Sie durch Drehen am Funktionswahler die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab.

2. Drücken Sie auf OK, um den Garvorgang zu starten.

HINWEIS

Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

22 Deutsch

Reinigung

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Die Restzeit wird während dieses Prozesses im Display angezeigt.

Funktion Anleitung
C 1	Dampfreinigung	Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.
C 2	Pyrolysereinigung	Bei der Pyrolyse wird der Garraum unter Verwendung sehr hoher Temperaturen gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vorstatten geht.

Dampfreinigung

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.

1. Gießen Sie ca. 400 ml Wasser auf den Boden des Carraums, und schließen Sie die Gerätetür.

1. Stellen Sie den Moduswahler auf

1. Wählen Sie mit dem Funktionswähler das Programm C 1 (Dampfreinigung) aus, und drucken Sie dann auf OK, um den Reinigungsvorgang zu starten. Die Dampfreinigung dauert 26 Minuten.

Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

HINWEIS

• Wenn der Carraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die Dampfreinigung zu aktivieren.
• Lassen Sie die Gerätetur nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen.
• Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Garraum des Geräts abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

Pyrolysereinigung

Bei der Pyrolyse wird der Garraum unter Verwendung sehr hoher Temperaturen gereinigt. Hierbei worden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

1. Entnehmen Sie alle Zubehorteile einschließlich der Seitengitter aus dem Garraum, und wischen Sie größere Krümel und Verumreinigungen im Inneren des Gerats weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen.
2. Stellen Sie den Moduswähler auf

1. Wählen Sie durch Drehen am Funktionswähler das Programm für die Pyrolysreinigung (C 2) aus, und drücken Sie dann auf OK.
2. Wahlen Sie für die Dauer des Reinigungsvorgangs eine von 3 verfügbaren Einstellungen: 1 h 50 min, 2 h 10 min oder 2 h 30 min.
3. Drücken Sie auf OK, um den Reinigungsvorgang zu starten.
4. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Geräletür entlang.

VORSICHT

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heiß werden kann.
• Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden.
• Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde:

HINWEIS

• Nach Beginn des Reinigungszyklus wird der Carraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen vorliegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt.
• Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen.

Deutsch 23

Bedienung

Timer

Mit Hilfe der Timerfunktion können Sie bei einem Carvorgang die benötigte Zeit bzw. Betriebsclauer überprüfen.

1. Drücken Sie die Taste ☒

1. Stellen Sie mit Hilfe des Funktionswahlers die Zeit ein, und drücken Sie auf OK. Sie können die Zeit auf maximal von 23 Stunden und 59 Minuten einstellen.

HINWEIS

• Wenn die eingestellte Zeit abgelaufen ist, erklingt ein Signalton und auf dem Display blinkt die Anzeige „00:00“.
• Sie können die Timereinstellung jederzeit ändern.

Ton ein/aus

- Halten Sie zum Ausschalten der Signaltöne die Taste für die Garraumbeleuchtung 3 Sekunden lang gedrückt. - Halten Sie zum Einschalten der Signaltöne die Taste erneut 3 Sekunden lang gedrückt.

Verwendung

Manuelles Garen

WARNUNG vor Acrylamid

Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffreichips, Pommes frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Spelen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, platzieren Sie die zuzubereitenden Speisen mittig auf dem Backblech.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garorgebnisse.

- Backblech und Universalblech sind untereinander austauschbar.

• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen
Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht	Zubehör	Einschubhöhe Betriebsart		Temperatur (°C)	Zeit (in Min.)
Biskuit	Gitterrost, Kuchenform (∅ 25-26 cm)	2		160-170	35-40
Marmorkuchen	Gitterrost, Cugelnupfform	3		175 185	50-60
Tarte	Gitterrost, Tartform (∅ 20 cm)	3		190-200	50-60
Hefe-Blechkuchen mit Obst und Streuseln	Universalblech	2		160-180	40-50
Obststreusel	Gitterrost, Auflaufform (22-24 cm)	3		170-180	25-30
Scones	Universalblech	3		180-190	30-35
Lasagne	Gitterrost, Auflaufform (22-24 cm)	3		190-200	25-30
Baisers	Universalblech	3		80-100	100-150
Soufflé	Gitterrost, Soufflé-Förmchen	3		170-180	20-25
Hefeblechkuchen	Universalblech	3		150-170	60-70
Selbstgemachte Pizza (1-1,2 kg)	Universalblech	2		190-210	10-15
Tiefgefrorener Blätterteigstücke, gefüllt	Universalblech	2		180 200	20-25
Quiche	Gitterrost, Auflaufform (22-24 cm)	2		180-190	25-35
Gedeckter Apfelkuchen	Gitterrost, Form (∅ 20 cm)	2		160-170	65-75
Pizza aus dem Kühlregal	Universalblech	3		180-200	5-10

Braten

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur(°C)	Zeit(in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind(1 kg)	Gitterrost +Universal blech	31		160-180 50	70
Kalosbraten (1,5 kg) Gitterrost +Universal blech	31			160-180 90	120
Schweinebraten (1 kg) Gitterrost +Universal blech	31			200-210 50	60
Schweinenackenbraten (1 kg) Gitterrost +Universal blech	31			160-180 100	120
Lammkeule (1 kg) Gitterrost +Universal blech	31			170-180 100	120
Geflügel (Huhn/Ente/Truthahn)
Brathähnchen (1,2 kg)* Gitterrost +Universal blech(zum Auffangen vonFlüssigkeiten)	31			205-80	100*
Hähnchenteile Gitterrost +Universal blech	31			200-220 25	35
Entenbrust Gitterrost +Universal blech	31			180-200 20	30
Ganze Pute, klein (5 kg)	Gitterrost +Universal blech	31		180-200 120	150

Deutsch 25

Verwendung

Gericht Zubehör Einschubhöhe Betriebsart				Temperatur(°C)	Zeit(in Min.)
Vegetarische Gerichte
Gemüse (0,5 kg) Universalblech 3				220-230 16-20
Halbierte Ofenkartoffeln(0,5 kg)	Universalblech 3			200 45-50
Fisch
Fischfilet, gebacken Gitterrost+Universalblech		31		200-230 10-15
Bratfisch Gitterrost+Universalblech		31		180-200 30	40

* Nach der Hälfte der Zeit wenden.

Grillen

Es wird empfohlen, den Carraum mit dem Großflächengrill vorzuheizen. Nach der Hälfte der Zeit wenden.

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur (°C)	Zeit (in Min.)
Brot
Toast Gitterrost	5		270	2-4
Käsetoast	Universalblech	4	200	4-8
Rind
Steak*	Gitterrost + Universalblech	41	240-250	15-20
Burger*	Gitterrost + Universalblech	41	250-270	13-18
Schwein
Schweinekoteletts	Gitterrost + Universalblech	41	250-270	15-20
Bratwurst	Gitterrost + Universalblech	41	260-270	10-15
Geflügel
Hähnchenbrust	Gitterrost + Universalblech	41	230-240	30-35
Hähnchenunterschenkel	Gitterrost + Universalblech	41	230-240	25-30

* Nach 2/3 der Garzeit wenden.

26 Deutsch

Tiefgefrorene Fertiggerichte

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur (°C)	Zeit (in Min.)
Tiefgefrorene Pizza (0,4-0,6 kg)	Citterrost 3		200-220 15	25
Tiefgefrorene Lasagne	Citterrost 3		180-200 45	50
Tiefgefrorene Backofen-Pommes	Universalblech 3		220-225 20	25
Tiefgefrorene Kroketten	Universalblech 3		220-230 25	-30
Tiefgefrorener Backcamembert	Citterrost 3		190-200 10	-15
Tiefgefrorene belegte Baguettes	Gitterrost + Universalblech	31	190-200 10	-15
Tiefgefrorene Fischstäbchen	Gitterrost + Universalblech	31	190-200 15	-25
Tiefgefrorene Fischburger	Citterrost 3		180-200 20	-25

Bratautomatik

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heißluftventilator verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch.

Gericht Zubehör Einschubhöhe		Temperatur (°C)	Zeit (Stunden)
Rinderbraten Gitterrost + Universalblech 3	1	80-100 3-4
Schweinebraten Gitterrost - Universalblech 3	1	80-100 4-5
Lammbraten Gitterrost + Universalblech 3	1	80 100 3 4
Entenbrust Gitterrost - Universalblech 3	1	70-90 2-3

Deutsch 27

Verwendung

Öko-Heißluft

Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte der Vorheizschritt aus Energiespargründen entfallen.

Sie können die Garzeit und/oder die Temperatur entsprechend Ihren Wünschen erhöhen oder verringern.

Gericht Zubehör Einschubhöhe		Temperatur (°C)	Zeit (in Min.)
Obststreusel (0,8-1,2 kg) Citterrost 2 160-180 60-80
Backkartoffeln (0,4-0,8 kg) Universalblech 2 190-200 70-80
Würstchen (0,3-0,5 kg) Citterrost +Universalblech	31	160-180 20-30
Tiefgefrorene Backofen-Pommes (0,3-0,5 kg) Universalblech 3 180 200 25-35
Tiefgefrorene Kartoffelecken (0,3-0,5 kg) Universalblech 3 190 210 25-35
Fischfilets, gebacken (0,4-0,8 kg) Citterrost +Universalblech	31	200-220 30-40
Knusprige Fischfilets, paniert (0,4-0,8 kg) Citterrost +Universalblech	31	200-220 30-45
Rinderlende (0,8-1,2 kg) Citterrost +Universalblech	21	180-200 65-75
Grillgemüse (0,4-0,6 kg) Universalblech 3 200-220 25-35

Doppelgarraumbetrieb

Setzen Sie den Carraumteiler in das Gerät ein, bevor Sie es im Doppelgarraumbetrieb verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen. In der folgenden Tabelle sind 5 Programme zum Garen, Braten und Backen im Doppelgarraumbetrieb aufgeführt. Im Doppelgarraumbetrieb können Sie gleichzeitig ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten.

- Bei Verwendung des Doppelgarraumbetriebs verlängert sich möglicherweise die zum Vorheizen benötigte Zeit.

Nr.	Garraum	Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
1	Cberer Garraum	Biskuit	Citterrost, Kuchenform (∅ 25-26 cm)	4		160-170	40-45
	Unterer Garraum	Selostgemachte Pizza (1,0-1,2 kg)	Universalblech	1		190-210	13-18
2	Cberer Garraum	Grillgemose (0,4-0,8 kg)	Universalblech	4		220-230	13-18
	Unterer Garraum	Gedeckter Apfekuchen	Gitterrost, Form (∅ 20 cm)	1		160-170	70-80
3	Cberer Garraum	Fladerbrot	Universalblech	4		230-240	13-18
	Unterer Garraum	Kartoffe gratin (1,0-1,5 kg)	Citterrost, Auflaufform (22-24 cm)	1		180-190	45-50
4	Cberer Garraum	Hährchenunterschenkel	Citterrost + Universalblech	4		230-250	30-35
	Unterer Garraum	Lasagne (1,0-1,5 kg)	Citterrost, Auflaufform (22-24 cm)	1		190-200	30-35
5	Cberer Garraum	Fischfilet, gebacken	Citterrost + Universalblech	4		210-230	15-20
	Unterer Garraum	Aofeltaschen	Universalblech	1		170-180	25-30

Sie können auch ausschließlich den oberen oder unteren Garraum verwenden, um Energie zu sparen. Die Garzeit kann sich verlängern, wenn Sie den Garraum unterteilen. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen.

Oberer Garraum

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur(°C)	Zeit(in Min.)
Kleine Kuchen Universabiech 4			170-30-35
Scones Universabiech 4			180-190-30-35
Lasagne Gitterrost 4			190-200-30-35
Hähnchenunterschenkel*	Gitterrost +Universabiech	4	230-250-30-35
		4

* Das Gerät nicht vorheizen.

Unterer Garraum

Gericht Zubehör	Einschubhöhe Betriebsart		Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen Universabloch	1		170	30 35
Marmorkuchen	Citterrost	1	160 170	60 70
Gedeckter Apfelkuchen	Gitterrost	1	160 170	70 80
Selbstgemachte Pizza (1,0-1,2 kg)	Universabloch	1	190 210	13 18

Automatikprogramme

Garen auf einer Einschubhöhe

In der folgenden Tabelle sind 40 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Carzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachesen.

Die Automatikprogramme 1 bis 19 sowie 38 und 39 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorneizvorgangs wird im Display angezeigt. Geben Sie nach dem Vorheizen bei Erklingen des Signaltons die Speisen in den Garraum. Drucken Sie dann Garzeit, um die Automatikprogramme zu starten.

A WARNUNG

Verwenden Sie zum Entnehmen der Speisen stets Ofenhandschuhe.

Code	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 1	Kartoffelgratin	1,0-1,5 Citterfost	3
		Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.
A 2 Gemüsegratin		0,9-1,2 Citterfost	3
		Gratin aus frischem Gemüse in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.
A 3	Nudelauflauf	1,2 1,5 Citterfost	3
		Nudelauflauf in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.
A 4	Lasagne	1,0-1,5 Citterfost	3
		Selbstgemachte Lasagne in einer 22-24 cm großen Auflauform zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen.

Deutsch 29

Verwendung

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 5	Ratatouille	1.2-1,5 Gitterröst 3
		Die Zutaten für Ratatouille in einen Schmortopf mit Deckel geben. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Speisen in die Mitte des Rosts stellen. Abgedeckt garan. Vor dem Servioren umruhren.
A 6	Gedeckter Apfelkuchen	1.2 1,4 Gitterröst 2
		Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 24:26 cm Durchmesser zubereiten. Programm starten, und nach dem Vorheizen bei Erklingen des Signaltons die Kuchenform in die Mitte des Rosts stellen.
A 7	Croissants	0,3 0,4 Universalblech 3
		Croissants zubereiten (gekühter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Biech in den Garraum schieben.
A 8	Apfeltaschen	0,3 0,4 Universalblech 3
		Apfeltaschen auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Bloch in den Garraum schieben.
A 9	Quiche Lorraine	1.2-1,5 Gitterröst 2
		Quiche-Teig zubereiten und in eine runche Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.
A 10	Weißbrot	0,6-0,7 Gitterröst 3
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Form in die Mitte des Rosts stellen.
A 11	Mischbrot	0,8-0,9 Gitterröst 3
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 12	Brötchen	0,3-0,5 Universalblech 3
		Brötchen zubereiten (gekuhter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Gerraum schieben.
A 13	Obststreusel	0,8 1,2 Citternöst 3
		Frisches Obst (Himbeeren, Brombeeren, Apfel- oder Birnenscheiberi) in eine 22 24 cm große Auflaufform geben. Streusel darüber verteilen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 14	Scones	0,5 0,6 Universalblech 3
		Scones (mit 5-6 cm Durchmesser) auf Backpapier auf das Backblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Gerraum schieben.
A 15	Biskuit	0,5-0,6 Citternöst 3
		Den Teig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 16	Marmorkuchen	0,7-0,8 Citternöst 2
		Den Teig zubereiten und in eine runde schwarze Cugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 17	Holländischer Kastenkuchen	0,7-0,8 Citternöst 2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.

30 Deutsch

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 18	Obstkuchenboden	0.4-0,5 Gitterrost 3
		Den Teig in eine gebutterte schwarze Springform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 19	Brownies	0,7 0,8 Gitterrost 3
		Den Teig in einer 20-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 20	Rinderlende	0,9-1,1	Gitterrost + Universalblech
		1,1-1,3 1
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen.
A 21	Roastbeef, zartgegart	0,9-1,1	Gitterrost + Universalblech
		1,1-1,3 1
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen.
A 22	Lammkoteletts	0,4-0,6	Gitterrost + Universalblech
		0,6 0,8 1
		Die Lammkoteletts mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen.
A 23	Lammkeule	1,0-1,5	Gitterrost + Universalblech
		1,5 2,0 1
		Das Lammfleisch marinieren und auf den Gitterrost legen.
A 24	Schweinebraten mit Kruste	0,8-1,0	Gitterrost + Universalblech
		1,0-1,2 1
		Den Schweinebraten mit der Fettseite nach oben auf den Gitterrost legen.
A 25	Schweinerippchen	0,8-1,0	Gitterrost + Universalblech
		1,0 1,2 1
		Die Schweinerlopchen auf den Gitterrost legen.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 26	Brathähnchen	0,3-1,1	Gitterrost + Universalblech
		1,1-1,3 1
		Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf das Blech legen und bei Erklingen des Signaltions wenden.
A 27	Hähnchenbrust	0,4-0,6	Gitterrost + Universalblech
		0,6-0,8 1
		Die Bruststücke marinieren und auf den Gitterrost legen.
A 28	Hähnchenunterschenkel	0,6-0,8	Gitterrost + Universalblech
		0,8-1,0 1
		Mit Öl bestreichen, würzen und auf das Blech legen.
A 29	Entenbrust	0,3-0,4	Gitterrost + Universalblech
		0,4 0,5 1
		Die Entenbrust mit der Fettseite nach oben auf den Rost legen. Mit der ersten Einstellung wird die Entenbrust rosa, bei der zweiten halbrosa gegart.
A 30	Forellenfilet	0,3-0,5	Universalblech
		0,5-0,7
		Die Forellenfilets mit der Hautseite nach oben auf das Universalblech legen.
A 31	Forelle	0,3-0,5	Gitterrost + Universalblech
		0,5-0,7 1
		Die Fische waschen und putzen, und abwechselnd Koaf an Schwanzflosse rebeneinander auf den Rost legen. Innenseite mit Zitronenshaft beträufeln, salzen und Kräuter hineinlegen. Haut leicht mit einem Messer einschneiden. Mit Öl bestreichen und salzen.
A 32	Seezunge	0,3-0,5	Universalblech
		0,5-0,7
		Die Seezunge auf Backpapier auf das Universalblech legen. Haut leicht mit einem Messer einschneiden.

Deutsch 31

Verwendung

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 33	Lachsfilet	0.4-0,6	Gitterrost +Universalblech
		0.6-0,8 1
		Lachsfilcts oder steaks waschen und putzen. Mit der Hautseite nach oben auf den Rost legen.
A 34	Grillgemüse	0.4 0,6	Universalblech 4
		0.6-0,8
		Zucchini, Aubergine, Paprika, Zweibel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl betraufeln und mit Krautern würzen. Gleichmäßig auf dem Blech verteilen.
A 35	Halbierte Ofenkartoffeln	0.6-0,8	Universalblech 3
		0.8 1,0
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
A 36	Tiefgefrorene Backofen-Pommes	0.3-0,5	Universalblech 3
		0.5-0,7
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech verteilen.
A 37	Tiefgefrorene Kartoffelecken	0.3 0,5	Universalblech 3
		0.5-0,7
		Die tiefgefrorenen Kartoffelecken gleichmäßig auf dem Blech verteilen.
A 38	Tiefkühlpizza	0.3-0,6	Gitterrost 3
		0.6-0,9
		Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Gitterrosts legen. Die erste Einstellung ist für dunné italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 39	Selbstgemachte Pizza	0,8-1,0	Universablech 2
		1,0-1,2
		Selbstgemachte Pizza mit Hefetzig zubereiten und auf das Bloch legen. Die Gewichtsangabe beziert sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu horen ist, das Blech in den Garraum schieben.
A 40	Hefeteig gehen lassen	0,5-0,6	Gitterrost
		0,7-0,8
		Teig in einer Schusse: zubereiten und mit Frischhaltetolie abdecken. In die Mitte des Rosts stellen. Die erste Einstellung ist für Pizza- und Kuchenteig geeignet, die zweite für Brotteig.

32 Deutsch

Doppelgarraumbetrieb

In der folgenden Tabelle sind 10 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Sie können sowohl nur den oberen oder unteren Garraum als auch beide Garräume gleichzeitig nutzen.

Für jedes Programm werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen.

Die Automatikprogramme für den Doppelgarraumbetrieb umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt der Vorheizvorgangs wird im Display angezeigt.

Geben Sie nach dem Vorheizen bei Erklingen des Signaltons die Speisen in den Garraum. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.

⚠️ WARNING

Verwenden Sie zum Entnehmen der Speisen stets Ofenhandschuhe.

Code Gericht Gewicht (kg) Zubehör Einschubhöhe
Oberer Garraum
A 1 Kartoffelgratin		1,0-1,5 Citterröst 4
		Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 2 Lasagne		1,0-1,5 Citterröst 4
		Selostgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 3 Hähnchenunterschenkel		0,6-0,8	Citterrost + Universalblech	4
		0,8-1,0 4
		Die Hähnchenteile mit OI bestreichen, würzen und auf den Rost legen.
A 4 Halbierte Ofenkartoffeln		0,6-0,8	Universalblech 4
		0,8 1,0
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuern.

Code	Gericht Gewicht (kg) Zubehör Einschubhöhe
A 5	Tiefgefrorene Backofen-Pommes	0,3 0,5	Universalblech 4
		0,5-0,7
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech vorteilen.
Unterer Garraum
A 1	Gedeckter Apfelkuchen	1,2-1,4 Gitterropt 1
		Gedeckten Aptelkuchen in einer runden Kuchenform aus Metall mit 24-26 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 2	Apfeltaschen	0,3 0,4	Universalblech 1
		Apfeltaschen auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.
A 3	Quiche Lorraine	1,2-1,5 Gitterropt 1
		Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Fullung hinzugeben und die Form in die Mitte des Rosts stellen.
A 4	Tiefkühlpizza	0,3-0,6	Citterrost 1
		0,6-0,9
		Tiefkühlpizza in die Mitte des Gitterrosts legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, den Rost in den Garraum schieben. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.
A 5	Selbstgemachte Pizza	0,8-1,0	Universalblech
		1,0-1,2
		Selbstgemachte Pizza mit Hefeteig zubereiten und auf das Blech legen. Die Gewichtsangabe beziert sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Deutsch 33

Verwendung

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Carraum aus. Verwenden Sie nicht die Funktion „Schnelles Vorheizen“. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen Universalblech 3			165 25-30
	2		165 28-33
	1+4		155 35-40
Mürbeteiggebäck Universalblech + Universalblech	1+4		140	28-33
Wasserbiskuit Citterrost + Springform (Dunkel beschichtet, ø 26 cm)	2 160 35-40
	2		160 35-40
	1+4		155 45-50
Gedeckter Apfelkuchen	Citterrost + 2 Springformen *(Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet		160 70-80
	Universalblech + Citterrost + 2 Springformen **(Dunkel beschichtet, ø 20 cm)	1+3 160 80-90

* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.

** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor.

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Toastbrot	Gitterrost	5		max. 2701-2
Beefsteaks aus Rinderhackfleisch* (12 Stk.)	Gitterrost + Universalblech (zum Auflangen von Fett und Flüssigkeit)	41		max. 2701: 15-182: 5-8

^ Nach 2/3 der Garzeit wenden.

1. Braten

Gericht Zubehör Einschubhöhe Betriebsart			Temperatur (°C)	Zeit (in Min.)
Ganzes Hähnchen	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	31	205	80-100*

* Nach der Hälfte der Zeit wenden.

34 Deutsch

Häufig verwendete Rezepte für die Automatikprogramme

Kartoffelgratin

Zutaten 800 g Kartoffeln, 100 ml Milch, 100 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Pfeffer und Muskat, 150 g gerlebener Kase, Butter, Thymian

Anleitung Kartoffeln schäten und in 3 mm dicke Scheiben schneiden. Mit der Butter die Innenflächen einer geeigneten Auflauform (22-24 cm) einfetten. Die Kartoffelscheiben auf einem sauberen Geschirrtuch ausbreiten und mit einem weiteren Geschirrtuch abdecken, während die restlichen Zutaten vorbereitet werden. Die restlichen Zutaten außer dem geriebenen Käse in eine große Schussel geben und gut mischen. Die Kartoffelscheiben in einer Schicht leicht überlappender Scheiben in die Form legen und mit der flüssigen Zutatenmischung übergießen. Den geriebenen Käse darüber streuen und backen. Nach dem Carvorgang mit einigen Blattern frischem Thymian bestreuen.

Gemüsegratin

Zutaten 800 g Gemüse (Zucchini, Tomaten, Zwiebeln, Karotten, Paprika, vorgekochte Kartoffeln), 150 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Krauter/Gewürze (Pfeffer, Petersilie oder Rosmarin), 150 g gerlebener Käse, 3 EL Olivenöl, einige Blätter Thymian

Anleitung Das Gemüse waschen, putzen und in 3-5 mm dicke Scheiben schneiden. Die Gemüsescheiben in eine geeignete Auflauform (22-24 cm) geben und das Öl darüber geben. Die restlichen Zutaten außer dem geriebenen Käse mischen und über das Gemüse geben. Den geriebenen Käse darüber streuen und backen. Anschließend mit einigen Blättern frischem Thymian bestreuen.

Lasagne

Zutaten 2 EL Olivenöl, 500 g Rinderhackfleisch, 500 ml Tomatensauce, 100 ml Rinderfond, 150 g Lasagneplatten, 1 klein gehackte Zwiebel, 200 g geriebener Kase, je 1 EL getrocknete Petersille, Oregano und Basilikum

Anleitung Tomatensauce zubereiten. Öl in einer Pfanne erhitzen und das Rinderhackfleisch und die gewürfelte Zwiebel etwa 10 Minuten rundum anbraten, bis alles leicht gebräunt ist. Die Tomatensauce, den Rinderfond und die getrockneten Kräuter hinzugeben. Zum Köchen bringen und 30 min köcheln lassen. Die Lasagneplatten entsprechend den Hinweisen auf der Verpackung garen. Schichtweise die Lasagneplatten, die Sauce und den Kase in eine Auflauform füllen. Mit Kase abschließen und im Ofen überbacken.

Deutsch 35

Verwendung

Gedeckter Apfelkuchen

Zutaten • Teig: 275 g Mehl. // EL Salz, 125 g weißer Streuzucker, 8 g Vanillezucker, 175 g kalte Buttor, 1 aufgeschlagenes Ei • Füllung: 750 g feste ganze Äpfel, 1 EL Zitroncensaft, 40 g Zucker, // EL Zimt, 50 g Korinthen/Rosinen, 2 EL Semmelbrösel

Anleitung Das Mehl mit dem Salz in eine große Schüssel sieben. Den Streuzucker und den Vanilleozucker darüber sieben. Die Butter in kleine Würfel schneiden und zur Mehlmischung geben. ^3/4 des aufgeschlagenen Eis hinzufügen. Alle Zutaten in einer Küchenmaschine zu einer krümeligen Masse verarbeiten (kein homogener Teig). Den Teig mit den Händen zu Kugeln formen. In Kunststofffolie einwickeln und 30 Minuten lang kalt stellen. Die Springform (24-26 cm Durchmesser) einfetten und mit Mehl bestäuben. ^3/4 des Teigs auf ca. 5 mm Dicke ausrollen. In die Form geben, sodass der Boden und die Seiten bedeckt sind. Die Äpfel schälen und entkernen. In Würfel mit einer Größe von ^3/4 × ^3/4 cm schneiden. Den Zitronensaft über die Äpfel geben und alles gut mischen. Korrinthen/Rosinen waschen und abtupfen. Mit Zucker und Zint mischen. Die Semmelbrösel auf dem Boden des Teigs verteilen. Leicht andrücken. Die Füllung auf dem Teig verteilen. Den restlichen Teig ausrollen. Den Teig in schmale Streifen schneiden und diagonal auf der Füllung verteilen. Den Apfelkuchen gleichmäßig mit dem restlichen aufgeschlagenen El bestreichen.

Quiche Lorraine

Zutaten • Teig: 200 g Weizenmehl, 80 g Butter, 1 Ei

- Füllung: 75 g gewürfelter magerer Speck, 125 ml Sahne, 125 g Crème fraîche, 2 aufgeschlagene Eier, 100 g gerriebener Schweizer Käse, Salz und Pfeffer

Anleitung Für den Teig Mehl, Butter und El in eine Schüssel geben und zu einem homogenen Teig verarbeitet. Anschließend im Kühlschrank 30 Minuten lang kalt stellen. Den Teig ausrollen und in eine eingefettete Keramikform für Quiche (25 cm Durchmesser) geben. Den Boden mit einer Gabel einstechen. Eier, Sahne, Crème fraîche, Käse, Salz und Pfeffer mischen. Kurz vor dem Garen auf dem Teig verteilen.

Obststreusel

Zutaten • B elag: 200 g Mehl, 100 g Butter, 100 g Zucker, 2 g Salz, 2 g Zimtpulver • Obst: 600 g gemischtes Obst

Anleitung Alle Zutaten für den Teig mischen und zu Streuseln verarbeiten. Das gemischte Obst in einer Auflauform verteilen und mit den Streuseln bedecken.

36 Deutsch

Selbstgemachte Pizza

Zutaten • Pizzateig: 300 g Menl, 7 g Trockenhefe, 1 EL Olivenöl, 200 ml warmes Wasser, je 1 EL Zucker und Salz

- Belag: 400 g in Scheiben geschnittenes Gemüse (Aubergine, Zucchini, Zwiebel, Tomaten), 100 g gewürfelter Schinken oder Speck, 100 g geriebener Käse

Anleitung Mehl, Hofc, Ol, Salz, Zucker und warmes Wasser in einer Schüssel zu einem freuchten Teig verarbeiten. In einer Küchenmaschine oder von Hand 5-10 Minuten lang durchkneten. Den Teig zugedeckt bei 35 °C für 30 Minuten in den Öfen stellen, damit er gehen kann. Den Teig auf einer mit Mehl bestäubten Fläche zu einem Rechteck ausrollen und den Teig dann auf ein Blech oder in eine Pizzaform geben. Die passierten Tomaten auf dem Teig verteilen und mit Schinken, Pilzen, Oliven und Tomaten belegen. Den geriebenen Käse darüber streuen und backen.

Rinderlende

Zutaten 1 kg Rinderlende, 5 g Salz, 1 g Pfeffer, je 3 g Rosmarin und Thymian

Anleitung Das Rindfleisch mit Salz, Pfeffer und Rosmarin würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen. Im Ofen garen.

Lammkotelett mit Kräuterkruste

Zutaten 1 kg Lammkoteletts (6 Stk.), 4 gepresste große Knoblauchzehen, 1 EL frischer gehackter Thymlan, 1 EL frischer gehackter Rosmarin, 2 EL Salz, 2 EL Olivenöl

Anleitung Salz, Knoblauch, Kräuter und Öl mischen und zum Lamim geben. Lammkoteletts wenden und von allen Seiten marinieren. Bei Raumtemperatur ca. 30 Minuten bis 1 Stunde ruhen lassen.

Schweinerippchen

Zutaten 2 Rippenstücke vom Schwein, 1 EL schwarze Pfefferkörner, 3 Lorbeerblätter, 1 gewürfelte Zwiebel, 3 gehackle Knoblauchzehen, 85 g brauner Zucker, 3 EL Worcestershiressauce, 2 EL passierte Tomaten, 2 EL Olivenöl

Anleitung Barbecuesauce zubereiten. Öl in einer Soßenpfanne erhitzen und die Zwiebeln zugeben. Glasig dünsten und die restlichen Zutaten hinzufügen. Aufkochen und dann bei schwacher Hitze 30 Minuten lang eindicken lassen. Die Rippenstücke mit der Barbecuesauce marinieren und zwischen 30 Minuten und 1 Stunde ruhen lassen.

Pflege

Reinigen

WARNING

• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätehör nicht von Hand.
• Um Beschädigungen der emallierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreinigen.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen.

Zubehör

Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchennandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche (nur bestimmte Modelle)

Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißlußbetrieb durch die zirkuliierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betrieosart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

Gerätetür

Demontieren Sie die Gerätetür nur zur Reinigungszwecken. Gehen Sie wie folgt vor, um die Gerätetür zur Reinigung zu demontieren.

WARNING

Die Gerätetür ist schwer.

1. Offnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

2. Schließen Sie die Gerätetür um etwa 70°. Halten Sie die Gerätetür mit beiden Händen an den Seiten fest, und ziehen Sie sie nach oben, sodass die Scharniere sich lösen.

3. Reinigen Sie die Gerätetür mit Seifenwasser und einem sauberen Tuch.

4. Bauen Sie die Gerätetür anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen. Achten Sie darauf, dass die Clips an beiden Seiten eingeklappt sind.

38 Deutsch

Glaseinsatz der Gerätetür

Je nach Modell verfügt die Gerätetür über 3-4 übereinander licgende Glasscheiben. Entfernen Sie den Glaseinsatz der Gerätetür nur zur Reinigungszwecken. Gehen Sie wie folgt vor, um den Glaseinsatz der Gerätetür zur Reinigung zu demontieren.

1. Entfernen Sie mit einem Schraubendreher die beiden Schrauben links und rechts an der Gerätetür.

1. Entfernen Sie wie in der Abbildung dargestellt die Abdeckungen

2. Entnehmen Sie die erste Glasscheibe aus der Gerätetür.

1. Entnehmen Sie die zweite Glasscheibe in der abgebildeten Pfeilrichtung aus der Gerätetür.

1. Entnehmen Sie die dritte Glasscheibe in der abgebildeten Pfeilrichtung aus der Gerätetür.

2. Reinigen Sie die Glasscheiben mit Seifenwasser und einem sauberen Tuch.

1. Setzen Sie die Glasscheiben nach der Reinigung folgendermaßen wieder ein:

- Suchen Sie die in der Abbildung dargestellten Halteclips an der Cerstetür. Setzter Sie Gasscheibe 3 unterhalb von Halteclip 1, Glasscheibe 2 zwischen Halteclip 1 und 2 und Gasscheibe 1 in Halteclip 3 ein. Achten Sie auf die richtige Reihenfolge. Stellen Sie sicher, dass die bedruckte Seite der Glasscheiben nach innen weist.

01 Halteclip 1

02 Halteclip 2

03 Halteclip 3

Damit Sie die Seiten der Glaseinsätze nicht verwechseln, ist die richtige Seite jeweils mit einem „PYRO“-Zeichen in der Ecke gekennzeichnet Richtig: PYRO-… Falsch: ————09Y9

1. Drücken Sie nach dem Einsetzen von Glasscheibe 2 die Halteclips herunter, und überprüfen Sie, ob diese die Glasscheibe sicher halten.

2. Setzen Sie die Abdeckungen anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

WARNING

Achten Sie unbedingt darauf, dass Sie die Glasscheiben wieder ordnungsgemäß einsetzen, da ansonsten heiße Luft entweichen kann.

Deutsch 39

Pflege

Wasserkollektor

Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen.

WARNING

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung Kundendienstzentrum.

Seitengitter (nur bestimmte Modelle)

1. Drucken Sie mittig auf den oberen Bereich des linken Seitengitters und kippen Sie es um etwa 45° in den Garraum.

2. Ziehen Sie das linken Seitengitter unten aus den beiden Bohrungen.

3. Entfernen Sie das rechte Seitengitter auf die gleiche Weise.
4. Reinigen Sie beide Seitengitter.
5. Setzen Sie die Seitengitter anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

HINWEIS

Das Gerät arbeitet ohne Seitengitter und Einschübe.

Ersetzen von Teilen

Glühlampe

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Glasabdeckung.
4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt in umgekehrter Reihenfolge ausführen.

WARNING

• Schalten Sie das Gerät vor dem Austausch der Glünlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiz verschmutzt, wodurch sich die Lebensdauer verkürzt.

Seitliche Garraumbeleuchtung

1. Halten Sie die Unterseite der Abdeckung mit einer Hand fest, und entfernen Sie die Abdeckung wie in der Abbildung gezeigt mit einem flachen dünnen Werkzeug (z. B. ein Messer).
2. Tauschen Sie die Glühlampe für die seitliche Garraumbeleuchtung aus.
3. Setzen Sie die Abdeckung wieder ein

Fehlerbehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem Ursache Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Hat sich außen Feuchtigkeit angesammelt (nur berührungserpfindliche Bedienelemente)?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Kindersicherung aktiviert?	Deaktivieren Sie die Kindersicherung.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Der laufende Betrieb wird unterbrachen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach längeren Garvorgängen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
	Sind mehrere Geräte an dieselbe Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.

Problem Ursache Abhilfemaßnahme
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geerdet?Wird eine Steckdose ohne Schutzleiter verwendet?	Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.	Lasson Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch ab.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.

Deutsch 41

Fehlerbehebung

Problem Ursache Abhilfemaßnahme
Die Helligkeit im Garraum schwankt.	• Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.	• Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	• Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garraum wird nicht erhitzt.	• Ist die Gerätetür offen? • Schließen	en Sie die Gerätetür und starten Sie das Gerät neu.
	• Wurden die falschen Einstellungen gewählt?	• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	• Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Im Betrieb tritt Rauch aus dem Gerät aus.	• Wird das Gerät zum ersten Mal verwendet?	• Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der Z. oder 3. Verwendung nicht mehr auftreten.
	• Befinden Sie Speisereste am Heizelement?	• Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	• Wurden Kunststoff- oder sonstige Benäter verwendet, die nicht hitzebeständig sind?	• Verwenden Sie für hohe Temperaturen geeignete Glasbenäter.

Problem Ursache Abhilfemaßnahme
Die Garergebnisse sind unzureichend.	Wurde während des Carvorgangs die Gerätetür geöffnet?	Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen.Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.
Das Gerät erwärmt sich während der Pyrolysereinigung.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, sodass sich das Gerät erwärmt.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Während der Pyrolysereinigung entsteht Brandgeruch.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, um Essensrückstände restlos zu verbrennen.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Die Dampfreinigung wird nicht ausgeführt.	Ist das Gerät ausreichend abgekühlt?	Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen.
Der Doppelgarraumbetrieb funktioniert nicht.	Wurde der Garraumteiler ordnungsgemäß eingesetzt?	Setzen Sie den Garraumteiler richtig ein, und versuchen Sie es erneut.
Der Einfachbetrieb funktioniert nicht.	Befindet sich der Garraumteiler im Gerät?	Entnehmen Sie den Garraumteiler, und versuchen Sie es erneut.

Informationscodes

Bei Störungen Ihres Ceräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Bedeutung Abhilfemaßnahme
C-d1 Problem mit der Verriegelung der Gerätestür Schalten		Sie das Gerät aus. und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-20	Sensorstörung C-21
C-22
C-F1	Tritt nur bei einem Lese-/schreibproblem mit dem EEPROM Speicherschip auf
C-F0	Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist
C-F2	Tritt auf, wenn ein Kommunikationsproblem zwischen dem integrierten Sensorschaltkreis und dem Micom-Haupt- oder -Untersystem besteht	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird.	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Code Bedeutung Abhilfemaßnahme
-dC-	Tritt auf, wenn der Garraumteiler während eines Carvorgangs im Doppelgarraumbetrieb entfernt wird.Tritt auf, wenn der Garraumteiler während eines Carvorgangs im Einfachbetrieb eingesetzt wird.	Der Garraumteiler darf während eines Carvorgangs im Doppelgarraumbetrieb nicht entfernt werden.Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an.Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
S-01	SicherheitsabschaltungDie zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.Bis 105 °C - 16 StundenVon 105 °C bis 240 °C - 8 StundenVon 245 °C bis Max. - 4 Stunden	Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Technische Daten

SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Grunde behält sich Samsung Änderungen am Design und an Bedienungsanleitungen vor.

Abmessungen (B x H x T) Gehäuse 395 x 596 x 549 mm
Fassungsvermögen		75 Liter
Gewicht	Netto	44,8 kg
Betriebsspannung		230-240 V ~ 50 Hz
Maximal angeschlossene Last		3650-3950 W

Anhang

Produktdatenblatt

SAMSUNG SAMSUNG
Modellbezeichnung NV75M3571BM
Art des Garraums	Einfachbetrieb	Oberer Garraum	Unterer Garraum
Energieeffizienzindex pro Garraum (EEI cavity)	95,4 100,0	101,5
Energieeffizienzklasse pro Garraum A A A
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Ober- und Unterhitze zu erwärmen	0,99 kWh/Zyklus
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Umluft zu erwärmen	0,83 kWh/Zyklus	0,69 kWh/Zyklus	0,69 kWh/Zyklus
Anzahl der Garräume 3 (Einfachbetrieb, unterer, oberer)
Wärmequelle pro Garraum (Strom oder Gas)	Strom
Volumen pro Garraum (V) 75 L 34 L 32 L
Art des Backofens Integriert
Gewicht des Geräts (M)	44,8 kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Notizen

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn. Sie müssen die Lebensmittel wenden. Offnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwarme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

Deutsch 45

Notizen

Notizen

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02-201-24	18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 70-70-19	70 www.samsung.com/dk/support
FINLAND 030-6227	515 www.samsung.com/fj/support
FRANCE 01-48-63-00	00 www.samsung.com/fr/support
GERMANY 06196-93	40275 www.samsung.com/dc/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009-4000	only from landline, toll free	www.samsung.com/gr/support
CREECE	80111-SAMSUNG (80111-726-7864) only from land line([phone] from mobile and land line
LUXEMBURG 261-03-7	10 www.samsung.com/be_fr/support
NETHERLANDS	088-90-90-100 www.samsung.com/nl/support
NORWAY	815-56480	www.samsung.com/no/support
PORTUCAL	808-20-7267	www.samsung.com/pt/support
SPAIN 003490217	678 www.samsung.com/es/support
SWEDEN 0771-726-786	www.samsung.com/sc/support
SWITZERLAND	0800-726-78-64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818-717100	www.samsung.com/ie/support

DG68-00741E-00
