BEDIENUNGSANLEITUNG HTC 13 AA-84 HOOVER

DE Gebrauchsanweisung

HTC 11 AA

HTC 13 AA

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftretenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

Wenn Sie sich an HOOVER oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

INHALT

seite

GARANTIE 4

TECHNISCHE DATEN 5

ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ...... 6

EINFÜLLEN VON WASCHMITTEL....7

SICHERHEIT AQUABLOCK 8

AUTOMATISCH UND ELEKTRONISCH GESTEUERTE VARIABLE LEISTUNG FUZZY LOGIC 8

ANWAHL DER WASCHPROGRAMME 9

BESCHREIBUNG DER BEDIENFELDELEMENTE 10

PROGRAMMTABELLE 14

Diese Waschmaschine ist mit einer Vorrichtung ausgestattet, bei der di Trommel nach Beendigung des gewählten Programms immer in der obere Lade-oder Entladestellung positioniert wird.

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

EUROPEAN GUARANTEE SERVICE

2.

Teil A bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

TECHNISCHE DATEN

Fassungsvermögen an trockener Wäsche .... kg.

Spannungswert ...... V.

Motorleistung beim Waschen ...... W.

Motorleistung beim Schleudern ...... W.

Leistung der Elektropumpe ...... W.

Leistung des Heizwiderstands ...... W.

Maximal aufgenommene Leistung .... W.

Amperezahl Netzsicherung...... A.

Im Hydraulikkreislauf herrschender Druck .... MPa

Schleudergeschwindigkeit ...... UpM

Wasserverbrauch (Waschprogramm 60°C) liter

Energieverbrauch (Waschprogramm 60° C)/ 5,5 kg ..... kW/cm

Energetische Wirksamkeitsklasse ....

HTC 11 AA HTC 13 AA

5,5 5,5

230 230

175 125

340 400

30 30

1.950 1.950

2.200 2.200

10 10

0,05 min. 0,05 min.

0,8 max. 0,8 max.

1100 1300

54 54

1,04 1,04

A | A

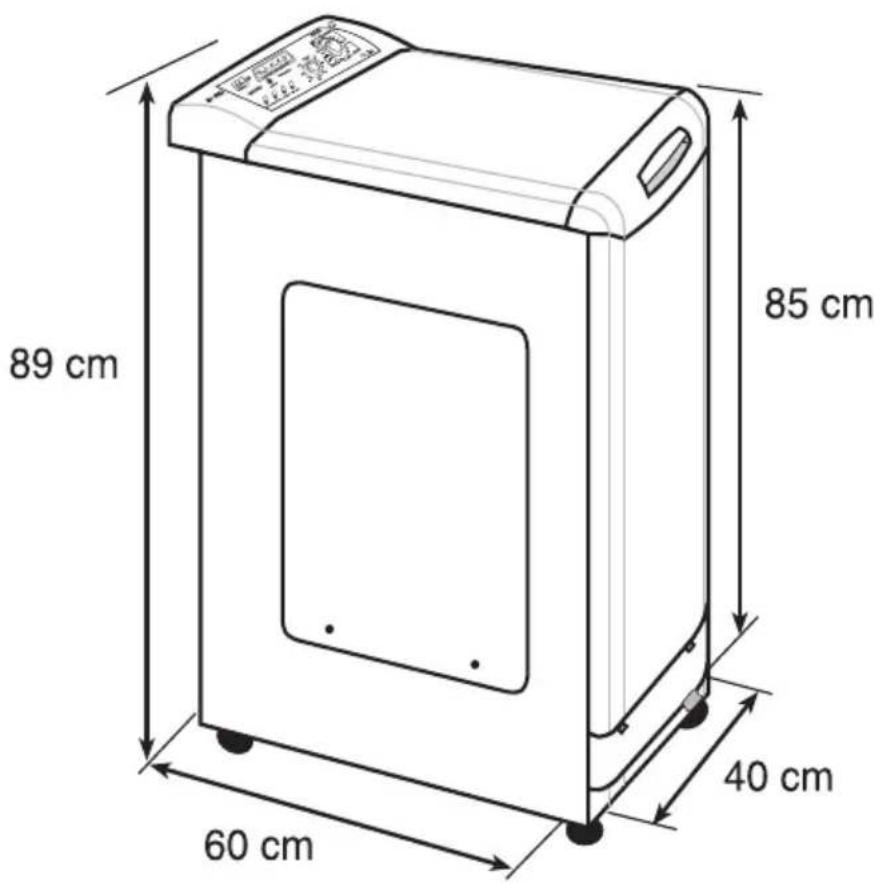

89 cm 60 cm 40 cm 85 cm

Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:

2.

Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.

5.

Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

4 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 4 Minuten, bevor Sie den Deckel öffnen.

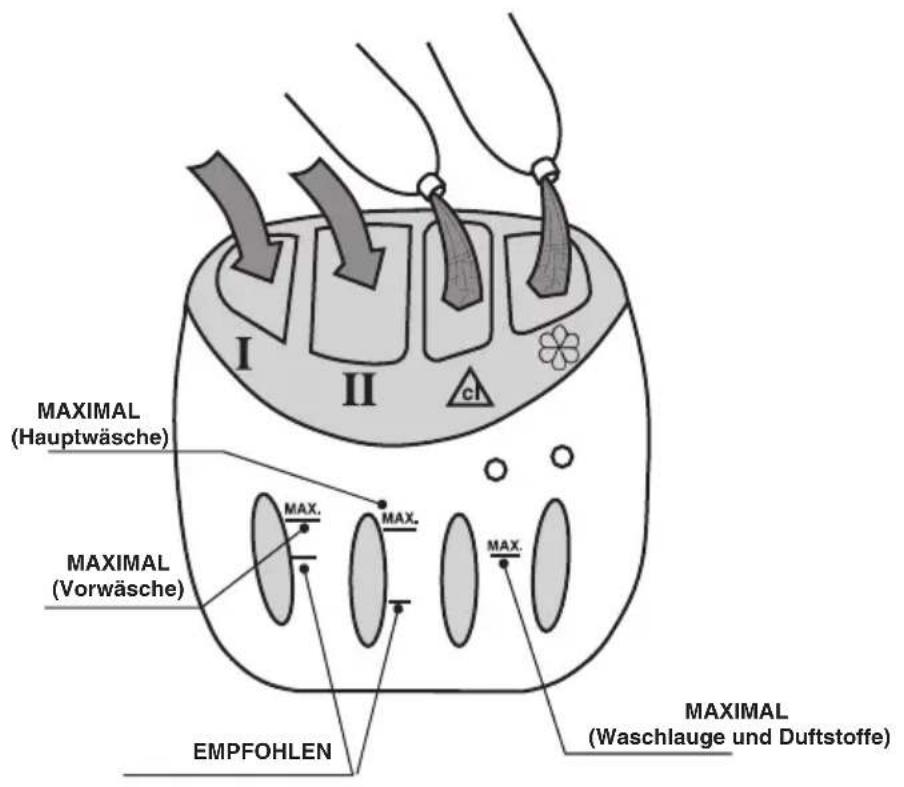

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

- Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 5,5 kg).

- Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 5,5 kg).

- Das Fach ^cl dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.

- Das Fach ist für Weichspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

- EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.

- MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

I II CL MAXIMAL (Hauptwäsche) MAXIMAL (Vorwäsche) EMPFOHLEN MAXIMAL (Waschlauge und Duftstoffe)

AQUANLOCK

Dieses Gerät veffügt über eine Sicherheitsvorrichtung (aquablock), die dem Benutzer völlige Sicherheit garantiert. Ein Sensor zur Wahrnehmung von Wasseraüstritten, der sich das gesamte Einlaßrohr elntlang befindet und die am Hahn vorgesehene Vorrichtung unterbrechen automatisch die Wasserzufuhr bei unbeabsichtigtem Wasseraustritt. Das gilt ebenfalls für Fälle, in denen keine Stromversorgung anliegt.

AUTOMATISCH UND ELEKTRONISCH GESTEUERTE VARIABLE LEISTUNG FUZZY LOGIC

Das elektronische System dieser Waschmaschine steuert automatisch alle Waschphasen. Dadurch werden hervorragende Waschergebnisse bei gleichzeitiger erheblicher Zeit- und Geldersparnis erzielt.

Nach der Wahl des Waschprogramms optimiert die Waschmaschine die nachstehend genannten Punkte in Abhängigkeit vom Waschgutvolumen und der Gewebeart:

• Wassermenge und Energieverbrauch
• Waschdauer
  -Trommeldrehrhythmus
• g ründliche Spülungen

Außerdem:

• erfasst die Waschmaschine Schaumentwicklung und erhöht oder verringert, je nach Bedarf, die Spülwassermenge und
• regelt die Schleudergeschwindigkeit in Abhängigkeit von der Verteilung der Ladung, um mechanischem Ungleichgewicht entgegenzuwirken.

BEISPIEL FÜR DIE WAHL EINES BAUMWOLLWASCHPROGRAMMS BEI 60°

LADUNG	VOLLADUNG (5,5 KG)*	HALBE LADUNG	KLEINE LADUNG
		VORTEIL GEGENÜBER 5,5 KG-ZYKLUS VORTEIL GEGENÜBER 5,5 KG-ZYKLUS
		CA.	CA.
ENERGIE KWH	1,04	5%	30%
WASSERMENGE LITER	54	20%	50%

Die Zeitangaben beziehen sich auf die UNGEFÄHRE Waschdauer.

Bei der Auswahl wird wie folgt vorgegangen :

• Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedienschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.
• Wählen Sie die Schleudergeschwindigkeit mit dem entsprechenden Bedienelement aus.
• Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.
• Einschalt-/Pausentaster drücken, bis einer der Leuchtanzeiger der Programmphase aufleuchtet.
• Da es sich um eine Elektronikwaschmaschine handelt, kann sich der Programmbeginn bis zu einer Minute nach dem Aufleuchten der Programmphasenanzeige verzögern.

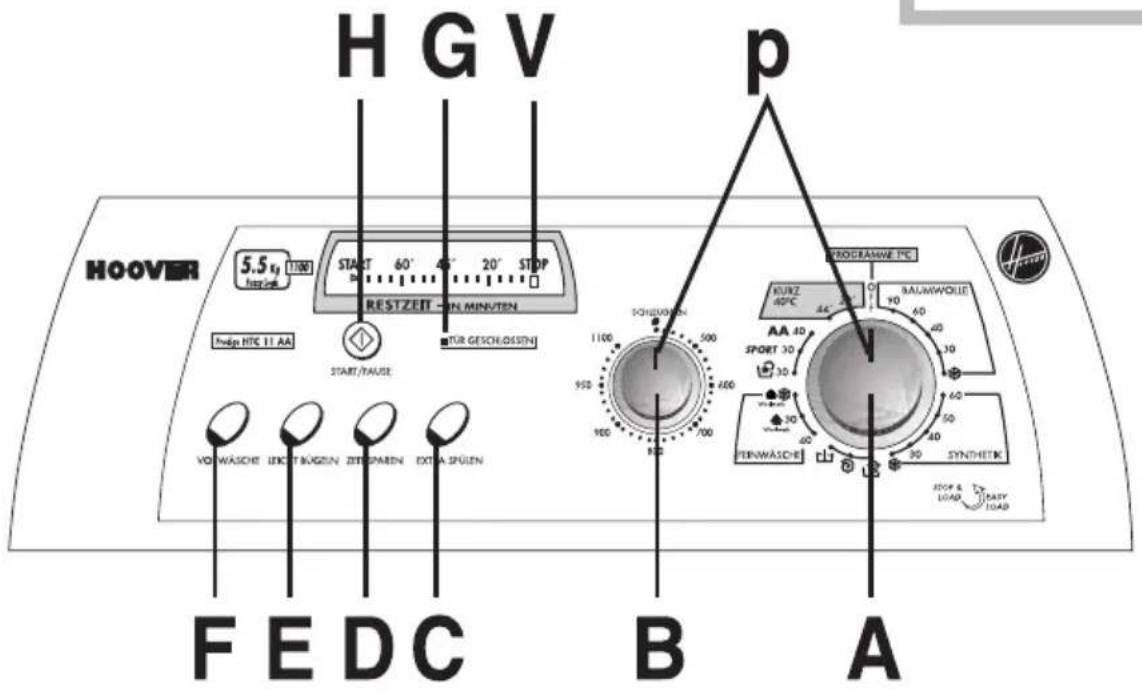

H G V p HOOVER 5.5 Kg TIME START 60° 45° 20° STOP RESTZEIT - IN MINUTEN Höge HTC 11 AA START/TAUSE TUR GESCH/GSSINJ VOL WÄSCHIE UKOT BÖGEN ZITSPÄN DXTA SPÜLEN F E D C B A PROGRAMME IPC KURZ 40°C BALUMWOLLE AA 40 SPORT 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 STOP & LOAD READY LOAD

PROGRAMM-/TEMPERATURWAHLSCHALTER ...... A

RESTZEITANZEIGE AM ZYKLUSENDE ...... V

WAHLSCHALTER SCHLEUDERN ...... B

TASTE EXTRA SPÜLEN C

TASTE ZEIT SPAREN D

TASTE LEICHT BÜGELN E

TASTE VORWÄSCHE ...... F

ANZEIGELEUCHTE TÜRSICHERUNG ...... G

TASTE START-PAUSE.... H

FÜHRUNGSPUNKT p

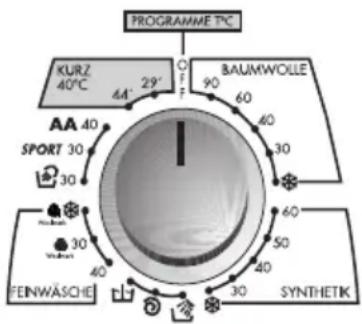

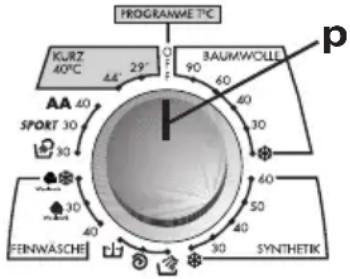

A. PROGRAMM-/TEMPERATURWAHLSCHALTER

PROGRAMMÉTIC KURZ 40°C AA 29° BAUMWOLLE 90 40 30 40 30 40 50 40 30 40 PENWÄSCHÉE SYNTHETIK

Mit diesem Wahlschalter können Sie das gewünschte Waschprogramm oder die gewünschte Temperatur einstellen. Drehen Sie den Schalter bis das gewünschte Programm (Nummer oder Symbol) über dem Führungspunkt steht (p). Die Wahl der Temperatur richtet sich nach dem gewählten Programm.

Wenn Sie nach dem Programmstart die Position ändern oder ein anderes Programm wählen möchten, gehen Sie wie folgt vor:

• Drücken Sie auf die Ein-/Ausschalttaste, bis die Leuchtanzeige "Zyklusende der Programmphase" aufleuchtet.
• T aste loslassen. Die Leuchtanzeige erlischt kurz danach.-
• Neues Programm wählen.
• Ein-/Pausenschalter erneut drücken, bis eine der Programmphasenanzeigen aufleuchtet.
• Die Waschmaschine führt nunmehr das gewählte Programm aus.
  Wenn Sie während des Programmablaufs Wäsche nachfüllen möchten, verfahren Sie wie folgt:
• Einschalt-/Pausentaster drücken, bis eine der Programmphasenanzeigen blinkt.
• Sobald die Leuchtanzeige Türsicherung erlischt, öffnen Sie die Tür und füllen Sie Wäsche nach.
• Verschließen Sie die Trommeltür und die Außentür vorschriftsmäßig.
• Drücken Sie dann die Einschalt-/Pausentaste.

V. RESTZEITANZEIGE AM ZYKLUSENDE

START 60' 45' 20' STOP RESTZEIT - IN MINUTEN

Auf diesem Display wird Ihnen die UNGEFÄHRE Zeit in Minuten bis zum Programmende angezeigt.

Die Programmdauer ist ANNÄHERND. Sie kann in Abhängigkeit von der Temperaturwahl, der Waschgutmenge, der Ladung und den Anlagebedingungen (Wassertemperatur, Umgebungstemperatur, Netzwasserdruck usw.) (nach oben oder unten) schwanken.

B. WAHLSCHALTER SCHLEUDERN

SCHLEUDERN 1100 500 950 600 700 800 900 p

Mit diesem Schalter können Sie die Schleudergeschwindigkeit wählen. Drehen Sie dazu den Schalter, bis die gewünschte Drehzahl über dem Führungspunkt (p) steht.

Der letzte Schleudergang für widerstandsfähige Gewebe (BAUMWOLLE) läuft mit der gewählten Geschwindigkeit ab. Bei Programmen für Synthetikgewebe (Synthetikprogramme) laufen die Zwischenschleudergänge mit 400 Umdrehungen pro Minute und der letzte Schleudergang mit 800 Umdrehungen pro Minute ab.

Das SCHONPRPOGRAMM läuft ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 400 Umdrehungen pro Minute.

Die WOLLWÄSCHPROGRAMME (30° kalt) laufen ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 800 Umdrehungen pro Minute.

Spezifische Programme:

Programm 29'/44' enthält einen Zwischenschleudergang bei 400 Umdrehungen pro Minute und den letzten Schleudergang bei 800 Umdrehungen pro Minute.

Im Programm HANDWASCHE findet kein Zwischenschleudern statt. Am Programmende wird mit 800 rpm geschleudert.

Wenn Sie ohne Schleudern waschen möchten, verstellen Sie das Schleudersperrsymbol 📄, bis es über dem Führungspunkt steht.

DIESER SCHALTER IST IN BEIDEN RICHTUNGEN DREHBAR.

Die einzelnen Tasten sind nur wirksam, wenn das gewählte Programm kompatibel ist.

C. Taste „EXTRA SPÜLEN“

EXTRA SPÜLEN

Ein neues, auf diese Taste einwirkendes Elektroniksystem ermöglicht den Zugriff auf einen neuen Spezialspülgang. Durch die zusätzliche Zuführung von Wasser kombiniert mit der Wirkung der Trommeldrehbewegung während des Ein- und Auspumpens des Wasser wird die Wäsche einwandfrei gespült. Diese Funktion ist für Personen mit empfindlicher Haut gedacht, bei denen selbst geringfügige Mengen an Waschmittelreste Reizungen oder Allergien hervorrufen können. Des weiteren empfiehlt sich diese Funktion zum Waschen von Kinderwäsche sowie von stark verschmutzter Wäsche, bei der große Mengen an Waschmittel verwendet werden müssen.

D. Taste „ZEIT SPAREN“

ZEIT SPAREN

Bei Betätigung dieser Taste wird die Programmdauer, je nach dem gewählten Programm und der Waschtemperatur, um bis zu 50 Minuten reduziert. Die Taste «Zeit Sparen» kann für Waschgutmengen von 2 bis 5,5 kg benutzt werden. (Diese Taste ist nur bei Baumwoll-und Mischsynthetikprogrammen wirksam).

E. BÜGELLEICHTTASTE

LEICHT BÜGELN

Mit dieser Taste kann je nach Programmwahl und Gewebeart Faltenbildung verringert werden. BEI DIESER FUNKTION WIRKEN VERSCHIEDENE VORGÄNGE ZUSAMMEN:

- Das Wasser wird allmählich abgekühlt, um Wärmeschocks zu unterbinden.

• Das Wasser wird ohne mechanische Einwirkung der Trommel abgepumpt.
• Durch einen sanften Spülgang wird maximale Faserdispersion sicher gestellt.

FEINWÄSCHE (AUSSER WOLLE):

- In Ihrer Waschmaschine laufen die oben genannten Vorgänge ab; nach dem letzten Spülgang schaltet die Maschine ab: und die wasche bleibt in bottich mit dem wasser stehen.

WOLLE:

- Ihre Maschine schaltet ab: und die wasche bleibt in bottich mit dem wasser stehen.

Um, den Feinwasch- und Wollwaschzyklus zu beenden, haben Sie folgende Möglichkeiten:

1.- Sie können die Bügelleicht- taste loslassen, um den Zyklus mit Abpumpen und Schleudern zu beenden.
2.- Oder Sie pumpen nur ab:

• Schalten Sie die Maschine über die Ein-/Ausschalttaste aus.
• Drehen Sie den Programmschalter in die Stellung OFF.
• Wählen Sie das Programm
• Warten Sie 5 Sekunden ab.
• Schalten Sie die Maschine ein.

Die einzelnen Tasten sind nur wirksam, wenn das gewählte Programm kompatibel ist.

F. Taste „VORWÄSCHE“

ZEIT SPAREN

DIESE TASTE MUSS GEWÄHLT WERDEN, BEVOR DIE EIN-AUSSCHALTTASTE BETÄTIGT WIRD

Diese Option ist vor allem bei stark verschmutzter Wäsche von Nutzen und kann vor der Wahl des Hauptwaschprogramms verwendet werden. Dabei wird das Waschmittel für dieses Programm in den ersten mit "I" gekennzeichneten Waschmittelbehälter gefüllt. (Näheres unter Abschnitt "Waschmittelbehälter"). Es wird empfohlen, nur etwa 20% der Menge einzufüllen, die in den Gebrauchsanweisungen der Waschmittelpackung angegeben ist und keinen Weichspuler zu verwenden.

G. ANZEIGELEUCHTE TÜRSICHERUNG

H. TASTE START-PAUSE

START/PAUSE

PROGRAMM T

°C

PROGRAMM FÜR

Max. Ladung kg

WASCHMITTEL-MENGE

TASTE

I

II

△

Vor-wäsche

Bügel-schnell

Zeit sparen

Extra spülen

BAUMWOLLE

90°

WEISSWÄSCHE

5,5

●

●

●

●

●

●

●

60°

FARBECHTE BUNTWÄSCHE

5,5

●

●

●

●

●

●

●

40°

FARBECHTE BUNTWÄSCHE

5,5

●

●

●

●

●

●

30°

EMPFINDLICHE BUNTWÄSCHE

5,5

●

●

●

●

●

●

EMPFINDLICHE BUNTWÄSCHE(Kaltwäsche bei 15°C)

5,5

●

●

●

●

●

●

MIX/SYNTHETIK

60°

FARBECHTE BUNWÄSCHE

2

●

●

●

●

●

●

●

50°

FARBECHTE BUNTWÄSCHE

2

●

●

●

●

●

●

●

40°

EMPFINDLICHE BUNTWÄSCHE

2

●

●

●

●

●

●

●

30°

EMPFINDLICHE BUNTÄSCHE

2

●

●

●

●

●

●

●

EMPFINDLICHE BUNTWÄSCHE(Kaltwäsche bei 15°C)

2

●

●

●

●

●

●

●

SPEZIFSCHE

—

SPÜLEN

—

●

●

●

—

SCHLEUDERN

—

—

ABPUMPEN

—

FEIN-WÄSCHE

40°

FEINWÄSCHE

1,5

●

●

●

●

30°

WOLLE-WOOLMARK ZERTIFIKAT

1

●

●

●

WOLLE-WOOLMARK ZERTIFIKAT(Kaltwäsche bei 15°C)

1

●

●

●

SPEZIAL

30°

HANDWÄSCHE

2

●

●

●

SPORT

SPORT

2

●

●

●

AA

SPARPROGR. / KLASSE A

2

●

●

●

KURZ[KSGH]

40°

44-MINUTEN-ZYKLUS

3,5

●

●

40°

29-MINUTEN-ZYKLUS

2

●

●

Programm \*, nach EN 60456-Norm.

Zur Verfügung stehen sechs Programmgruppierungen (BAUMWOLLE, MISCH-SYNTHETIK, SPEZIALPROGRAMME, FEINWÄSCHE, WOLLE, SPEZIAL- UND SCHNELLPROGRAMME.

Die ersten Programme jeder Gruppe dauern am längsten bei entsprechend stärkerer Wirkung. Wählen Sie bei nicht zu stark verschmutzter Wäsche oder bei besonders empfindlichem Waschgut die nachfolgenden Programme.

SPEZIFISCHE PROGRAMME

SPEZIALSPÜLPROGRAMM

Das Programm 📊 führt 3 Spülgänge aus und schleudert mit 800 Upm (kann durch eine spezifische Taste evtl. reduziert oder annulliert werden). Geeignet zum Spülen jeder Gewebeart, z.B. nach einer Handwäsche.

SPEZIALPROGRAMM INTENSIV SCHLEUDERN

Das Programm 🔒 führt einen Schleudergang mit 1100 Upm (HTC 11 AA) bzw. bei 1300 Upm (HTC 13 AA) aus (Die entsprechende Drehzahl kann durch den spezifischen Bedienknopf reduziert werden).

NUR ABPUMPEN

Das Programm 📁 pumpt das Wasser ab

SPEZIALPORGRAMME

HANDWÄSCHE

Die Waschmaschine stellt außerdem einen Feinwaschzyklus unter der Bezeichnung „Handwäsche“ bereit. Mit dem Programm kann ein kompletter Waschzyklus für Handwaschwäsche ausgeführt werden. Das Programm wäscht bei einer Höchsttemperatur von 30°C und endet mit zwei Spülgängen und einem Schonschleudergang

SPORT

SPORTSWEAR

Die Waschmaschine stellt ein Exklusivprogramm „Sportswear“ bereit, ein Spezialprogramm zur Behandlung von Mixsportzeug, das mit den normalen Programmen bei hohen Temperaturen nicht gewaschen werden kann.

Das Programm beginnt mit einer kalten Vorwäsche, die weicht und die gröbste Verschmutzung beseitigt. Es folgt ein Waschgang bei 30°C, ein Spülgang und ein Schonschleudergang, zur weitgehenden Schonung von empfindlichen und verschmutzten Teilen.

KLASSE AA

Erlaubt eine optimale Waschleistung bei einer Temperatur von 40°C und einem Energieverbrauch der Klasse A.

KURZPORGRAMME

44' SCHNELLWASCHPROGRAMM 44' MINUTEN

29' SCHNELLWASCHPROGRAMM 29' MINUTEN

Mit dem Schnellwaschprogramm kann in (44'/29') ein kompletter Waschzyklus für eine Ladung von höchstens 2 kg bei einer Temperatur von 40°C ausgeführt werden. Das Waschmittel ist dabei in den Waschmitteleinspüler (II) zu geben. Die maximale Waschmittelmenge für dieses Programm ist auf dem mitgelieferten Messbecher angegeben.

BEMERKUNGEN

1. Bei stark verschmutzter Wäsche wird empfohlen, die Ladung auf 3 kg zu reduzieren.
2. Mit den Programmen BAUMWOLLE (WEISSWÄSCHE 90° und FARBECHTE BUNTWÄSCHE) kann die Wäsche automatisch durch Zusatz von Chlor in den Einspüler △ gebleicht werden.
3. Die Waschmaschine ist für das automatische Einspülen von Weichspüler im letzten Spülgang bei allen Waschzyklen ausgelegt.

Beste Waschergebnisse mit Ihrer neuen Hoover-Maschine

Um sicherzustellen, daß Sie mit Ihrer neuen Hoover-Maschine beste Waschergebnisse erzielen, Ist es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzutage im Handel so viele Waschmittel und Waschmittelarten gibt, Ist es oft schwierig, hieraus die richtige Wahl zu treffen.

Wir bei Hoover testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind. Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckenfernung über alle Fleckenarten hinweg, verbunden mit einem hohen Niveau an Waschepflege bietet. Hoover hat aus diesem Grunde Ariel sein offizielles Gütesiegel verlehen.
