BEDIENUNGSANLEITUNG C06 Vetta

Wir gratulieren zum Kauf eines neuen Vetta C-06 Fahrradcomputers. Der C-06 ist der kleinste und am einfachsten zu bedienende Computer der einzigartigen Vetta Reihe mit nur einem Druckknopf. Dies ermöglicht Ihnen ein simples Bedienen bzw. Programmieren und der neue universelle Sensor (patentiert) ermöglicht eine kinderleichte Installation.

ABBILDUNGEN DER ERSATZTEILE

m0 235 VETTA

Gummi Ausgleichsscheiben
Steuereinheit Sensor Klammer Batterie Magnet

AUFLISTUNG DER FUNKTIONEN

TACHOMETER (m/h oder km/h)

m/h oder km/h zeigt Ihnen die momentane Geschwindigkeit an. Die Genauigkeit liegt bei 0.5 mph oder kmph.

KILOMETERZÄHLER (>>> DURCH BLINKEN)

Sie zeigt die zurückgelegte Entfernung von 0 bis 999.9 mi. oder km. an. Diese Angabe wird gelöscht durch das pressen der taste für 2 sekunden.

GESAMTWERT DER KM-ANZEIGE (>>> STARRE ANZEIGE)

Sie zeigt die gesamte gefahrene Distanz pro Jahr von 0 bis 9999 in mi. oder km. an.

DIGITALUHR 12/24 STUNDEN ( )

Sie erhalten die Tageszeit in 12 oder 24 Stunden-Format.

EINLEGEN DER BATTERIE

Der C-06 benötigt eine normale A76 1.5v Knopfbatterie. Ersatzbatterien sind in den meisten Läden oder beim Vetta Einzelhändler erhältlich. Unter normalen Umständen sollte eine Batterie für ca. 1 Jahr lang halten. ACHTUNG: Die meisten Probleme, die bei Fahrradcomputern auftreten, sind auf eine mangelnde Batterieleistung zurückzuführen. Wenn also Probleme mit dem Computer auftauchen, überprüfen Sie immer als erstes die Batterieleistung.

SCHRITT 1

Entfernen Sie die Batterieabdeckung mit Hilfe eines kleinen, flachen Schraubenziehers.

SCHRITT 2

Legen Sie die Batterie in die dafür vorgesehene Öffnung mit der Seite (+) zur Öffnung hin. Bitte seien Sie vorsichtig beim Einlegen der Batterie, damit keine Batteriekontaktstellen verbogen werden.

SCHRITT 3

Drücken Sie die Batterieabdeckung über die Batterieöffnung und versichern Sie sich, daß die gummierte O-Ring-Dichtung nicht verrutscht oder verdreht, da ansonsten die Wasserdichtheit verloren geht.

⚠️ WARNHINWEISE

VORSICHT Vetta Sports möchte Sie dazu ermutigen, sicher zu fahren. Tragen Sie immer einen Helm beim Radfahren, benützen Sie bei Nacht ein Vorder- und Rücklicht und schauen Sie stets vorwärts auf die Fahrbahn.

Vetta Fahrradcomputer sind sehr anspruchsvolle elektronische Instrumente. Vetta empfiehlt Ihnen daher auch, die Montage eines solchen Produktes nur von einem qualifizierten Fahrradhändler durchführen zu lassen. Ein unsachgemässes Bedienen sowie eine fehlerhafte Montage dieses Gerätes würde eine Garantieleistung zunichte machen. Wenn Sie Zweifel an der richtigen Montage oder bei der

PROGRAMMIERUNG DES COMPUTERS

Nachdem Sie sich schon mit den Hauptmerkmalen eines Vetta Computers angefreundet haben, seien Sie bereit, den Computer auf Ihr spezielles Fahrrad hin zu programmieren. Nehmen Sie sich ein paar Minuten Zeit, sich mit den Tasten sowie der Reihenfolge vertraut zu machen, bevor Sie damit beginnen, den Computer zu programmieren.

EINGABE MEILEN ODER KILOMETER PRO STUNDE

Alle Vetta Computer können in Meilen oder Kilometer programmiert werden. Es ist genauso möglich von der eingestellten Einheit wieder auf die andere umzusteigen, imden Sie einfach die Programmierung wiederholen und die Maßeinheit neu einstellen. BEACHTE: Wenn Sie von Meilen auf Kilometer umstellen und es sind mehr als 6000 Gesamtmeilen auf dem Computer, geht die Einheit auf Null, weil die Umrechung mehr als 10,000km beträgt.

Der C-06 ist sehr einfach zu programmieren. Alle Vorgänge können mit einem einfachen Schlüssel durchgeführt werden.

Wenn Sie als erstes die Batterie einlegen, erscheint am Display abwechselnd alle 2 Sekunden die Anzeige Meilen (m/h) oder Kilometer (km/h).

Wählen Sie eine der beiden Anzeigen, indem Sie die Taste gedrückt halten, wenn das Zeichen Ihrer Wahl aufscheint.

Um eine Wiedereingabe des Programmiermodus, der einmal gewählt wurde, neu zu setzen, kehren Sie zum ursprünglichen Modus (STARRE ANZEIGE) zurück und halten Sie für 4 Sekunden die Taste gedrückt, um mit der Programmier-reihenfolge neu zu beginnen.

BESTIMMUNG IHRES PASSENDEN RADUMFANGES

Alle Vetta Fahrradcomputer sind auf die in Millimeter abgemessenen Radumfang programmiert. Beachten Sie beim Programmieren, daß Werte von +/- 1mm die Genauigkeit nicht beeinflussen. Abweichungen von 50mm oder mehr wirken sich bei den meisten Fahrten nicht auf die Genauigkeit des Computers aus.

Folgende Liste der einstellgrössen für einige der häufigsten Radgrössen. Diese Nummern sind Schätzungen und variieren von der Radgrösse des jeweiligen Herstellers.

REIFENGRÖSSE REIFENGRÖSSCI REIFENGRÖSSE
26 x 1.7	2035	27 x 1-1/4	2180	700 x 25c	2124
26 x 1.9	2055	650 x 20c	1945	700 x 28c	2140
26 x 2.0	2075	650 x 23c	1990	700 x 32c	2155
26 x 2.1 700 x 38c	2095	700 x 20c	2074 2170
27 x 1.0 700c Schlau chre 2f840		700 x 23c	2114 2180

RADGRÖSSE BERECHNUNG

Falls die Radgrösse Ihres Rades nicht auf der Liste steht, befolgen Sie die einfachen Schritte zur Berechnung der Kalibriernummer für Ihr Fahrrad.

SCHRITT 1

Messen Sie den Abstand vom Zentrum der Vorderachse bis zum Boden in Millimeter. Wenn Sie in Inches abmessen, multiplizieren Sie mit 25.4, damit Sie den Wert in Millimeter erhalten. Wenn Sie einen ganz genauen Wert haben wollen, lassen Sie den Abstand messen, wenn Sie am Fahrrad sitzen.

SCHRITT 2

Multiplizieren Sie den oberen Wert mit 6.2832 (2π).

SCHRITT 3

Geben Sie das Resultat in den Computer ein.

VOREINGESTELLTE GRÖSSE

Der C-06 hat von Werk aus den Radumfang 2124 (700 x 25c) voreingestellt.

EINSTELLUNG DES RADUMFANGES

Zuerst wählen Sie zwischen Meilen (m/h) und Kilometern (km/h), dann drücken Sie den Knopf und das Gerät schaltet automatisch in den Modus zur Einstellung des Radumfanges. (Siehe EINSTELLEN VON MEILEN/STUNDE ODER KILOMETER/STUNDE)

Der Voreingestellte Umfang von 2124mm (700 x 25c) erscheint für 4 Sekunden auf dem Display. Wenn Sie diese Einstellung wählen, drücken Sie einfach den Knopf innerhalb der 4 Sekunden und das Display geht zurück auf den Geschwindigkeits Modus und Sie sind bereit den C-06 auf Ihrem Rad zu montieren.

Falls Sie einen anderen als den eingestellten Wert wünschen, warten Sie 4 Sekunden und die letzte Ziffer des Radumfanges beginnt zu blinken. Das Display geht automatisch die Zahlen (4,5,6,7...) durch. Wenn die richtige Zahl erscheint, drücken Sie den Knopf um diese Zahl zu speichern und zur nächsten weiterzugehen.

Wiederholen Sie diesen Vorgang für alle 4 Ziffern und das Display geht zurück in den Geschwindigkeitsmodus und ist bereit zur Montage an Ihrem Fahrrad.

EINSTELLEN DER UHR

. 12 . 24 . 0:100

Der Vetta C-06 Radcomputer ist mit einer digitalen Uhr ausgestattet, die Zeit im 12 oder 24 Stunden Format anzeigt.

SCHRITT 1

Drücke den Knopf im Uhr Modus, der durch das Uhr Symbol (©) in der linken unteren Ecke und den Doppelpunkt (:), der die vier Ziffern trennt, angezeigt wird.

SCHRITT 2

Drücke und halte den Knopf 2 Sekunden lang. Das Display beginnt zwischen dem 12 und 24 Stunden Format zu blinken. Drücke den Knopf wen das gewünschte Format erscheint.

SCHRITT 3

Die Ziffern der Uhrzeit beginnen nun zu blinken und verändern sich automatisch. Wenn die gewünschte Ziffer erscheint, drücke den Knopf und gehe zur Minutenanzeige.

SCHRITT 4

Stelle die Minuten im gleichen Verfahren wie die Stunden ein und das Gerät geht

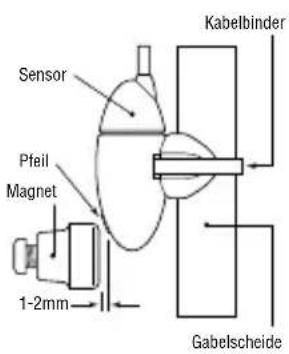

MONTAGE DES MAGNETS, DES SENSORS UND DER HALTERUNG

Sensor Pfeil Magnet 1-2mm Kabelbinder Gabelscheide

Wir empfehlen die Montage Deines C-06 beginnend mit der Montage des Sensors an der Gabel und dann hinaufgehend zur Halterung am Lenker.

SCHRITT 1

Montiere den neuen Vetta S-2 universal sensor (patentiert) mit dem mitgelieferten Kabelbinder an der linken Gabelscheide vorerst nur leicht (so daß Du die Position noch verändern kannst). Der Sensor kann an jedem Punkt der Gabel montiert werden, wir empfehlen jedoch die Montage an der Rückseite und ziemlich weit oben auf der Gabel. Das schützt den Sensor vor Beschädigungen durch Steine, äste und andere Objekte.

SCHRITT 2

Montiere den Speichenmagnet wieder vorerst nur leicht auf einer Speiche auf der linken Seite des Vorderrads. Justiere die Magnet und Sensorposition durch Verrutschen beider Teile bis Du eine Position erreichst, bei der der Sensor so hoch wie möglich auf der Gabelscheide montiert ist und gleichzeitig der notwendige Abstand vom Sensor zum Speichenmagneten (1-2mm) gewährleistet

BEACHTE: Der Magnet soll 1-2mm Abstand vom Sensor haben, und die Oberkante des Magneten soll nicht höher als die Oberkante des schmalen Pfeiles am Sensor sein.

SCHRITT 3

Sensorkabel auf der Rückseite der Gabel mit Isolierband.

Verwende keine Kabelbinder um das Sensorkabel zu fixieren, da Kabel durchgeschnitten oder abgebrochen werden könnte.

Vergewissere Dich bei der Verlegung des Kabels, daß Du genug zum das Vorderrad in beide Richtungen voll einschlagen zu können, den genug Kabellänge hast, daß die Federgabel einwandfrei arbeiten, welchen benützt wird).

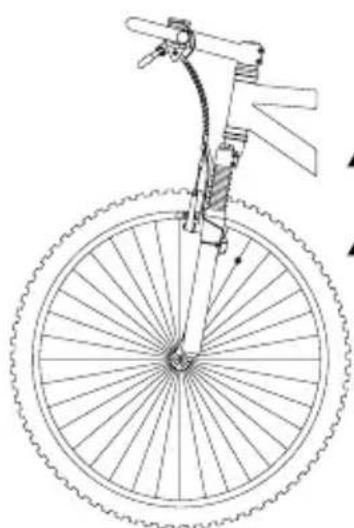

SCHRITT 4

Wickle das übrige Kabel vorsichtig um die Hülle des vorderen Bremskabels und sichere es wenn nötig mit Isolierkabel. Wenn Du fertig bist solltest Du noch genug Länge haben, um die Computerbefestigung am Lenker befestigen zu können.

Prüfe noch einmal ob all das übrige Kabel mit Isolierband befestigt oder um das

MONTAGE DER HALTERUNG

Gib die Halterung um den Lenker und befestige Sie am gewünschten Platz. Alle Vetta Fahrradcomputerhalterungen sind für den Durchmesser eines Standardstraßenlenker von 26.0 - 26.4mm gebaut. Beilagen zur Montage an einem dünneren 25.4mm Mountainbikelenker sind beigelegt. Überdrehe die Schraube der Computerhalterung nicht, da dies zu einem Bruch der Halterung führen könnte. Die Halterung braucht nur so fest befestigt zu werden, daß Sie bei normalem Gebrauch nicht

BEFESTIGUNG DES COMPUTERKOPFES

235 VETTA

Die Köpfe aller Vetta Computer sind so entwickelt worden, daß sie in die Halterung einrasten. Wenn Du Deinen Computer in die Halterung schiebst solltest Du ein hörbares Einrasten vernehmen, daß die korrekte Montage anzeigt. Der Kopf des C-06 wird von vorne nach hinten in die Halterung geschoben.

ÜBERPRÜFUNG DER MONTAGE

Nachdem Du mit der oben angeführten Montage fertig bist, ist alles bereit das Gerät zu testen und sicherzugehen daß es funktioniert.

SCHRITT 1

Gehe im Computer auf den Geschwindigkeits Modus.

SCHRITT 2

Hebe den vorderen Teil des Rades an und drehe das Vorderrad. Der Computer sollte innerhalb von 1-2 Sekunden die Geschwindigkeit anzeigen.

Wenn der Computer keine Geschwindigkeit anzeigt, vergewissere Dich, daß die Ausrichtung des Magneten korrekt ist und daß der Abstand zwischen dem Magneten und dem Sensor nicht mehr als 1-2mm beträgt. Sollte dies das Problem nicht lösen, kontaktier Deinen nächsten Vetta Fachhändler 39.423.524094.

GARANTIE

Vetta Sports garantiert dem Erstkäufer für den Zeitraum von einem Jahr ab Kaufdatum, daß alle Vetta Produkte frei von Material und Montagefehlern sind. Vetta Sports repariert oder ersetzt (nach Vetta's eigener Entscheidung) jedes defekte Produkt. Diese Garantie ersetzt alle anderen Garantien, entweder direkt oder indirekt. Alle üblichen Garantien zu einem bestimmten Zweck sind auf den Zeitraum von einem Jahr begrenzt. Vetta Sports kann nicht für einen Folgeschaden haftbar gemacht werden.

VORGANGSWEISE FÜR GARANTIERÜCKSENDUNGEN UND REPARATUR

Falls Du ein Problem mit der Funktion Deines Vetta Computers hast, suche bitte Deinen nächsten Vetta Fachhändler auf.

Solltest Du ein Problem mit Deinem C-06 Computer haben, das nicht von Deinem Fachhändler gelöst werden kann bitte frage Ihn, ob er das Gerät für Dich anhand der folgenden einfachen Schritte zur Überprüfung an den Importeur einsenden kann.

SCHRITT 1

Fülle die Garantiekarte in dieser Anleitung aus.

SCHRITT 2

Rufe das unten angeführte für Dich zuständige Vetta Kundendienstcenter an und bitte um Hilfe oder um eine Rücksendungsnummer (RA Nummer), die es Dir erlaubt, daß Gerät einzusenden.

SCHRITT 3

Sende das Gerät an das zustänige Vetta Kundendienstcenter zusammen mit einer Kopie der Originalrechnung und einer genauen Erklärung Deines Problemes.

Vetta Customer Service USA Vetta Customer Service Europe

1500 Kearns Boulevard Suite A-200 Via E. Fermi 4

Park City, UT 84060 USA Casella d'Asolo (TV) 31010 Italy

Phone: 1.800.GO.VETTA or 1.801.647.2929 Phone: [phone]

Fax: [phone] Fax: [phone]

Email: [e-mail] Email: [e-mail]

Wo wurde das Produkt gekauft

Problem
