Produkttyp	Videorekorder
Marke	LG
Modell	ShowView AC208P
Abmessungen (B x H x T)	ca. 430 x 95 x 260 mm
Gewicht	ca. 4,5 kg
Stromversorgung	220–240 V AC, 50 Hz
Leistungsaufnahme	ca. 20 W
ShowView-Funktion	Ja
Wiedergabemodi	Play, Standbild, Zeitlupe, Schneller Vorlauf, Rücklauf
Aufnahmemodi	Standard, Langzeit
Anschlüsse	SCART, HF-Ausgang, Cinch (Audio/Video)
Reinigung	Kopf reinigen mit Reinigungskassette, Gehäuse mit trockenem Tuch
Sicherheitshinweise	Vor Reinigung Netzstecker ziehen; keine Flüssigkeiten eindringen lassen
Reparatur / Ersatzteile	Nur durch autorisierten LG-Kundendienst
Mitgeliefertes Zubehör	Netzkabel, SCART-Kabel, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - ShowView AC208P LG

Wie programmiere ich die ShowView-Funktion?

Drücken Sie die ShowView-Taste auf der Fernbedienung. Geben Sie den ShowView-Code aus der TV-Zeitschrift ein. Bestätigen Sie mit OK. Der Rekorder stellt Aufnahmestart und -ende automatisch ein.

Wie schließe ich den Videorekorder an den Fernseher an?

Verbinden Sie den SCART-Ausgang des Rekorders mit dem SCART-Eingang des Fernsehers. Alternativ können Sie das mitgelieferte HF-Kabel verwenden und am TV auf Kanal 0 oder 1 einstellen.

Warum startet die Aufnahme nicht?

Prüfen Sie, ob eine bespielbare Kassette eingelegt ist, die Aufnahme-Schutzlasche geschlossen ist und die Timer-Programmierung korrekt eingegeben wurde. Auch die aktuelle Uhrzeit muss richtig eingestellt sein.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine handelsübliche Reinigungskassette. Legen Sie sie ein und drücken Sie Play für ca. 10–15 Sekunden. Wiederholen Sie dies bei Bedarf. Nicht länger als nötig reinigen.

Das Bild flimmert oder hat Streifen – was tun?

Überprüfen Sie die Verbindungskabel. Stellen Sie die Tracking-Regelung während der Wiedergabe ein (Taste TRACKING +/- auf der Fernbedienung). Reinigen Sie die Köpfe, falls nötig.

Die Fernbedienung funktioniert nicht – woran liegt es?

Wechseln Sie die Batterien der Fernbedienung. Achten Sie auf den korrekten Sichtkontakt zum Rekorder. Reinigen Sie die Infrarotlinse am Gerät und an der Fernbedienung.

Kann ich den Videorekorder mit einem externen Receiver verwenden?

Ja, schließen Sie den Receiver an den AV-Eingang (SCART oder Cinch) an und wählen Sie die entsprechende Quelle am Rekorder. So können Sie Sendungen vom Receiver aufnehmen.

Wie stelle ich die Uhrzeit am Gerät ein?

Drücken Sie die MENU-Taste, wählen Sie „Einstellungen“ und dann „Uhrzeit“. Stellen Sie Datum und Uhrzeit mit den Zahlen- oder Pfeiltasten ein. Bestätigen Sie mit OK.

Warum erscheint „NO CASSETTE“ im Display?

Legen Sie eine VHS-Kassette mit geschlossener Lasche ein. Achten Sie darauf, dass die Kassette korrekt eingelegt ist (Licht links, Spule rechts).

Wie verbessere ich die Aufnahmequalität?

Wählen Sie den SP-Modus (Standard Play) für bessere Bildqualität. Vermeiden Sie LP- oder EP-Modus. Verwenden Sie qualitativ hochwertige Bänder und saubere Köpfe.

BEDIENUNGSANLEITUNG ShowView AC208P LG

Aufzeichnung und automatische Wiedergabe von Fernsehsendungen im 16:9-Bildformat

Lesen Sie diese Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Beachten Sie unbedingt die Hinweise zur Sicherheit auf Seite 4!

LG

AC208P

• Hervorragende Bildqualität durch die High Quality-Bildsignalaufzeichnung
  • Automatische Sendersuche (ACMS plus)
  • Automatische Senderliste
  • 80 Programme speicherbar
  • Automatische Einstellung von Uhrzeit und Datum
  • Bildschirm-Menüs (OSD)
  • QSR-Schnellaufnahme
• Standardplay und Longplay für Aufnahme/Wiedergabe
  • NTSC-Wiedergabe mit PAL-Farbfernsehgeräten
• Standbild
• CM Skip-Funktion – Werbeeinblendungen werden „übersprungen“
• Echtzeit-Zählwerk und Restbandanzeige
  • VPS-Funktion
  • Digitale Spurlagenregelung
  • SHOWVIEW für bis zu sieben Aufzeichnungen pro Monat
• TIMER – für automatische Aufzeichnungen, die nicht mit SHOWVIEW programmiert werden können
• Automatische Videokopfreinigung
• Selbstdiagnose-System
• Energiespar-Modus

Damit Sie im Garantie- oder Servicefall die wichtigsten Daten griffbereit haben, tragen Sie diese sicherheitshalber hier ein:

Modell:

Seriennummer

(Siehe Rückseite des Gerätes):

Kaufdatum:

Rechnungs-Nummer:

Gekauft bei:

SHOWVIEW

SHOWVIEW ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

CE

Dieses Produkt entspricht der EMC-Richtlinie 89/336/EEC und ist deshalb mit dem CE Label gekennzeichnet.

Sehr geehrter Kunde,

die Qualität und die Zuverlässigkeit Ihres Videorecorders aus dem Hause LG beweisen den hohen Stand unserer weltweit tätigen Entwicklungs- und Produktionsstätten. Damit ist auch über Jahre ein störungsfreier Betrieb Ihres Gerätes gewährleistet.

Dem heutigen Stand der Technik entsprechend haben wir eine Vielzahl von Funktionen in das Gerät integriert. Viele können Sie über die so-genannten „Bildschirm-Menüs“ einfach und schnell auswählen.

Obwohl Sie die Grundfunktionen Ihres Gerätes auch ohne die beigefügte Fernbedienung bedienen können, ist die Fernbedienung das eigentliche „Kontrollzentrum“ für das Gerät. Deshalb möchten wir Sie bitten, diese Anleitung zunächst gründlich zu lesen, damit Sie die umfangreiche und deshalb erklärungsbedürftige technische Ausstattung auch voll nutzen können. Wir wissen aus eigener Erfahrung, daß es durchaus spannend sein kann, alle Funktionen eines neuen Gerätes ohne Anleitung kennenzulernen; trotzdem möchten wir allen weniger erfahrenen Anwendern davon dringend abraten.

Die vorliegende Anleitung ist in Abschnitte aufgeteilt, in denen die einzelnen Funktionen jeweils geordnet beschrieben werden. Für den technisch vorgebildeten Anwender haben wir den ausführlichen Hinweisen eine „Kurzanleitung“ vorangestellt. Diese Kurzanleitung ist jedoch nur eine knappe Zusammenfassung der wichtigsten Funktionen des Gerätes und kann deshalb die ausführlichen Beschreibungen nicht ersetzen.

Ein kurzes Vorwort zum Gebrauch dieser Anleitung

In dieser Anleitung weisen wir mit Symbolen auf besonders beachtenswerte Informationen hin; dabei haben wir drei Gruppen geschaffen:

= weitere Hinweise zum besprochenen Thema,

= besonders wichtige Hinweise,

= warnende Hinweise betreffend Ihre persönlichen Sicherheit bzw. falsche Bedienung.

Beachten Sie auch unbedingt die sehr wichtigen Informationen zur Sicherheit und Garantie auf der nächsten Seite.

Sicherheitshinweise

Wichtige Hinweise

Das Gerät nicht öffnen, da Lebensgefahr besteht! Im Geräte- inneren befinden sich keine Teile, die vom Anwender gewartet oder ausgetauscht werden könnten. Unsachgemäße Eingriffe in das Gerät können das Erlöschen der Betriebszulassung sowie den Verfall des Garantieanspruches zur Folge haben. Deshalb überlassen Sie bitte eventuelle Instandsetzungsarbeiten oder den Austausch von Teilen ausschließlich qualifiziertem Fachpersonal.

Zum Schutz vor Feuer, elektrischem Schlag oder möglicher Zerstörung der elektronischen Bauteile im Geräteinneren, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Vermeiden Sie ebenso direkte Sonneneinstrahlung oder Hitzeeinwirkung. Sorgen Sie bei der Auswahl des Standortes für das Gerät auf ausreichende Luftzirkulation an den Seiten und an der Rückwand. Bitte stellen Sie Ihr Fernsehgerät keinesfalls auf den Videorecorder.

Garantie

Ihr Gerät wurde mit aller Sörgfalt entwickelt und gefertigt. Sollte trotzdem eine Störung auftreten, steht Ihnen über den Fachhandel das bundesweite LG-Service-Netz zur Verfügung. Innerhalb der ersten zwölf Monate beheben wir alle Mängel, die nachweislich auf Material- oder Herstellungsfehlern beruhen.

Der Garantieanspruch muß innerhalb der Garantiezeit bei Ihrem Fachhändler unter Vorlage des Kaufbelegs geltend gemacht werden. Bitte legen Sie dem Gerät eine genaue Fehlerbeschreibung bei und verpacken Sie essorgfältig unter Verwendung der Original-Verpackungsteile.

Das Handbuch zum Videorecorder

© 1999 by LG Electronics Deutschland GmbH Alle Rechte vorbehalten!

Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. Alle Angaben dieser Druckschrift wurden mit Sorgfalt erstellt und überprüft, trotzdem sind Irrtümer und Fehler nicht auszuschließen.

Änderungen, insbesondere solche, die der technischen Weiterentwicklung dienen, bleiben vorbehalten. Alle Angaben sind Stand 03-99.

Alle in dieser Druckschrift genannten Warenzeichen sind eingetragene Warenzeichen der betreffenden Hersteller.

Inhaltsverzeichnis

Wichtige Hinweise 4

• Sicherheitshinweise
  • Garantie

Aufstellung, Anschlüsse und Vorbereitung 6

• Netzanschluß
  • Anschluß an das Fernsehgerät
• Batterien in die Fernbedienung einlegen

Kurzanleitung 8

• Die Fernbedienung und ihre Funktionen
- Bedienungs- und Funktionselemente an der Front des Videorecorders

Erste Schritte zur Inbetriebnahme 10

- Erste Inbetriebnahme des Videorecorders

Automatischer Sendersuchlauf 11

- Liste der Fernsehsender manuell korrigieren und ergänzen

Manuelle Sendersuche 13

Uhr und Datum / Weitere Einstellungen 14

• Einstellen von Datum und Zeit
- Weitere Einstellungen: System,16:9/4:3, ABC OSD, OSD ON OFF

Wichtigste Funktionen 15

- Direkt-Wiedergabe einer Videocassette/Aufnahme von Fernsehsendungen

Aufnahme

• Sender am Videorecorder auswählen

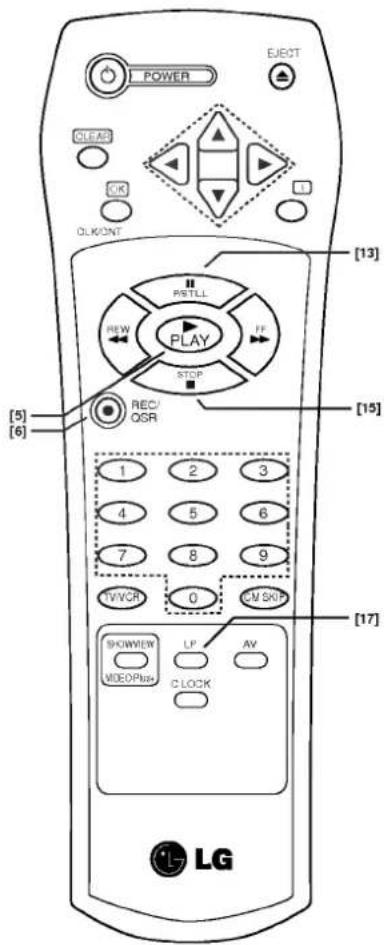

• Direkt-Aufnahme eines gewählten Programmes

Wiedergabe

- Wiedergabe von eigenen und fremden Videoaufzeichnungen

Standbild

Bildsuchlauf

Schneller Vor- und Rücklauf

Logic Search

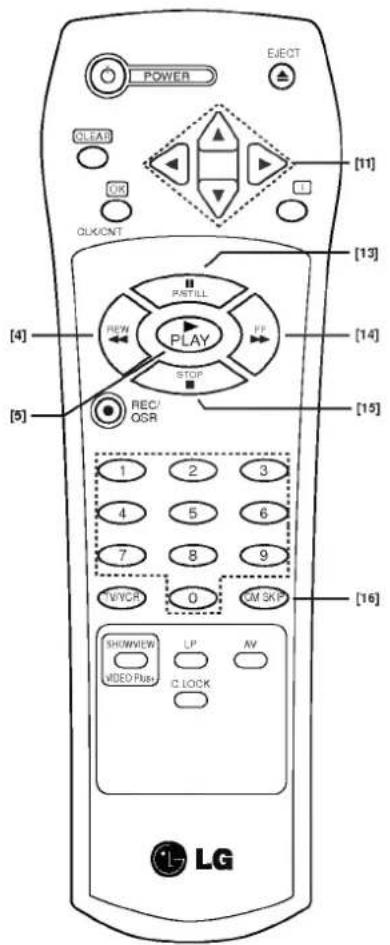

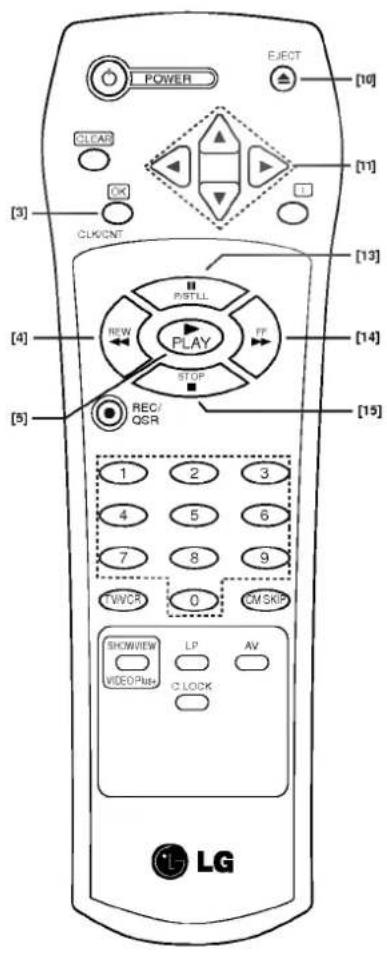

CM SKIP – mitaufgezeichnete Werbung „überspringen“

Automatischer und manueller Cassetten-Ausschub

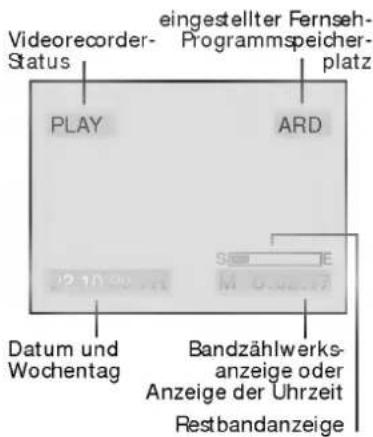

Die Bildschirmanzeigen

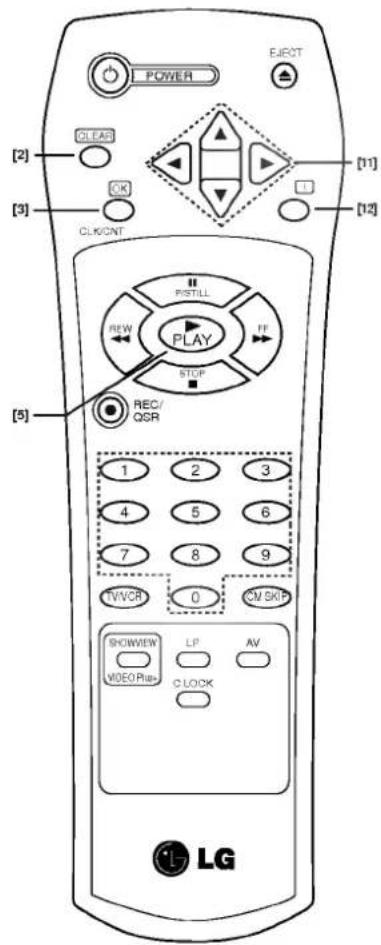

Die Bandzählwerksanzeige

Memory Stop

OPR-Bildverbesserung bei Videocassetten-Wiedergabe

„Automatische Aufzeichnungen“ programmieren 21

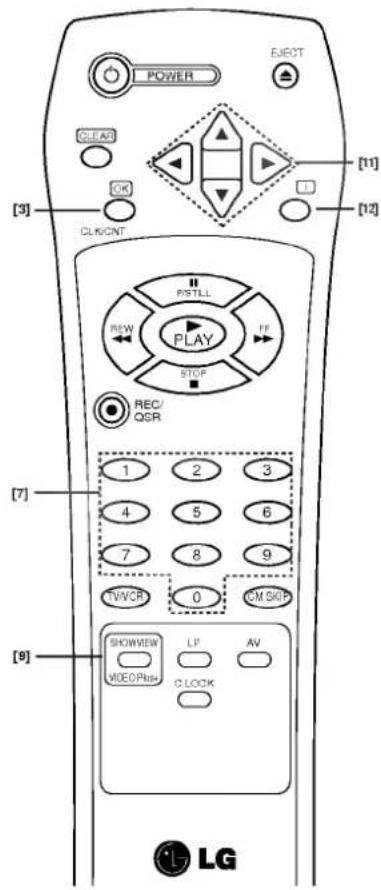

Programmieren mit SHOWVIEW

Programmieren mit der TIMER-Funktion

Weitere Funktionen 24

• Einschieben einer Cassette bei ausgeschaltetem Videorecorder
  • Automatisches Abschalten des Videorecorders
• Kindersicherung

Verschiedenes 25

• Energie-Sparmodus
- Reinigungsautomatik für die Videoköpfe
- Selbst-Diagnose des Videorecorders bei Störungen
- Videorecorder „über Antenneneingang“ anschließen – Kanal „36“ ändern

Wichtigste technische Daten 26

Erste Hilfestellung bei kleinen Problemen (hintere Umschlagseite)

Aufstellung und Anschlüsse

Der Videorecorder sollte nicht in der Nähe von Heizkörpern stehen, um die Temperatur im Geräteinneren nicht zusätzlich zu erhöhen. Aus dem gleichen Grund dürfen auch die Entlüftungsschlitze des Gehäuses nicht abgedeckt werden.

Beim Aufstellen des Gerätes in einem Schrank oder einer Regalwand ist darauf zu achten, daß die Gerätewärme durch Luftzirkulation ständig abgeführt wird. Gefäße mit Flüssigkeiten (Blumenvasen etc.) sollten weder auf dem Videorecorder noch in dessen Nähe abgestellt werden, da in das Gerät eindringendes Wasser zu schwerwiegenden Schäden führen kann.

Wird das Gerät in der Nähe starker Magnetfelder aufgestellt (zum Beispiel Lautsprecherboxen), kann dieses zu ungünstigen Beeinflussungen der Videoaufzeichnungen führen.

Wenn Sie den Videorecorder von einem kalten in einen warmen Raum bringen, kann sich im Geräteinneren Kondenswasser bilden. Bei sofortiger Inbetriebnahme mit einer Videocassette könnte deshalb das Videoband mit den hochpräzisen mechanischen Teilen des Gerätes „verkleben“ und zu schwerwiegenden Beschädigungen führen. Deshalb gilt in einem derartigen Fall: Schließen Sie den Videorecorder an eine Steckdose an und lassen Sie dem Gerät eine Temperatur-Anpassungszeit von mindestens zwei Stunden.

Netzanschluß

Der Videorecorder ist für eine Netzspannung von 200 bis 240 Volt Wechselstrom ausgelegt. Stecken Sie den Stecker in die Steckdose.

Beachten Sie unbedingt: Im ausgeschalteten Zustand ist das Gerät nicht vollständig vom Netz getrennt, um z.B. Funktionen wie Anzeige der Uhrzeit, Aufzeichnungen nach vorprogrammierten Zeiten etc. ständig ausführen zu können.

Beachten Sie weiter: Wenn Sie den Antennenanschluß für den Videorecorder und Fernseher, wie nachfolgend beschrieben, vorgenommen haben und dann den Videorecorder vom Netz trennen (Stecker herausgezogen!), kann sich die Bildqualität des Fernsehgerätesichtbar verschlechtern.

Anschluß an das Fernsehgerät

Der Videorecorder hat ein eigenes, eingebautes Fernseh-Empfangsteil (Tuner). Dadurch können Sie mit dem Videorecorder bei ausgeschaltetem Fernsehgerät Sendungen aufzeichnen oder ein bestimmtes Programm aufnehmen, während Sie am Fernseher eine andere Sendung sehen. Um diese Möglichkeiten aber nutzen zu können, müssen die nachfolgend beschriebenen Verkabelungen beider Geräte vorgenommen werden.

Das von der Außenantennne oder vom Kabelantennenanschluß kommende Antennenkabel in die Buchse AERIAL des Videorecorders stecken. Mit dem Antennenkabel, das als Zubehör dem Videorecorder beigefügt ist, die Buchse RF.OUT des Videorecorders und die Antenneneingangsbuchse Ihres Fernsehgerätes verbinden. Über die so hergestellte Verbindung kann der Fernseher jetzt das Bild- und Tonsignal einer im Videorecorder abgespielten Cassette wie einen weiteren „Fernsehsender“ empfangen,

Anschlüsse und Vorbereitung

wenn Sie dem Videorecorder einen Programmspeicherplatz des Fernsehgerätes zuordnen. Nachdem derzeit aber nahezu alle Fernsehgeräte über eine oder mehrere Scart-Buchsen verfügen, sollten Sie – über ein im Fachhandel erhältliches Scart-Kabel – zusätzlich diese Buchse mit der Scart-Buchse EURO AV des Videorecorders verbinden. Über die Scart-Verbindung erhalten Sie die technisch bestmögliche Bild- und Tonwiedergabe.

Batterien in die Fernbedienung einlegen

Die Batterien zum Betrieb der Fernbedienung werden in ein Fach auf deren Unterseite eingelegt. Drücken Sie auf die Verriegelungszungen in der Vertiefung der Batteriefachabdeckung, und heben Sie dann die Abdeckung nach oben, um das Fach zu öffnen. Die Fernbedienung benötigt zwei Batterien des Typs AA (LR6). Legen Sie die Batterien ein. Beachten Sie beim Einlegen die richtige Lage der Batterien (Polung).

Wenn sich nach längerem Gebrauch die Reichweite bzw. die Wirksamkeit der Fernbedienung verringert, müssen die Batterien ausgetauscht werden. Der Austausch muß immer paarweise erfolgen!

Verwenden Sie „auslaufsichere“ ALKALI-Batterien, aus denen, auch bei längerer Benutzung oder Lagerung, das Austreten von Batteriesäure nur selten auftritt. Batteriesäure, auch von sog. „Trockenbatterien“, kann die Batteriekontakte und die Elektronik der Fernbedienung irreparabel beschädigen.

Ab Oktober 1998 ist gesetzlich vorgeschrieben:

Werfen Sie die entladenen Batterien der Fernbedienung keinesfalls in den Hausmüll, sondern geben Sie die Batterien dort ab, wo Sie sich neue kaufen.

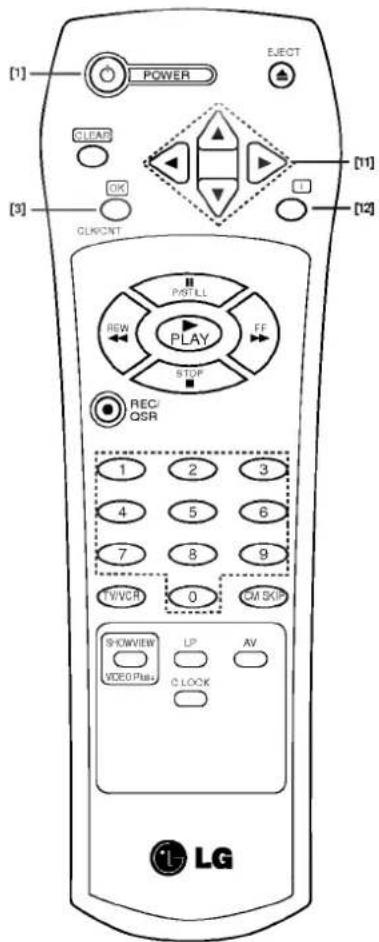

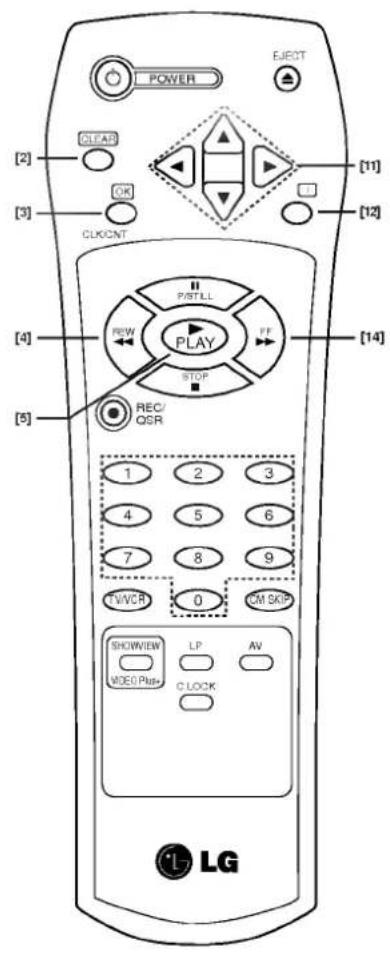

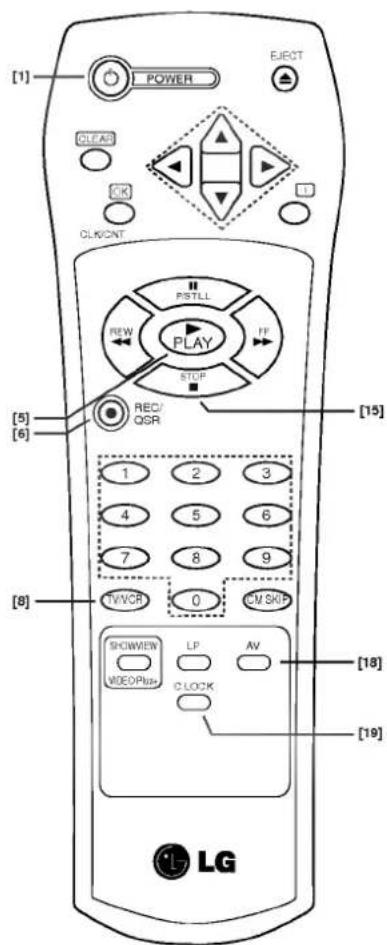

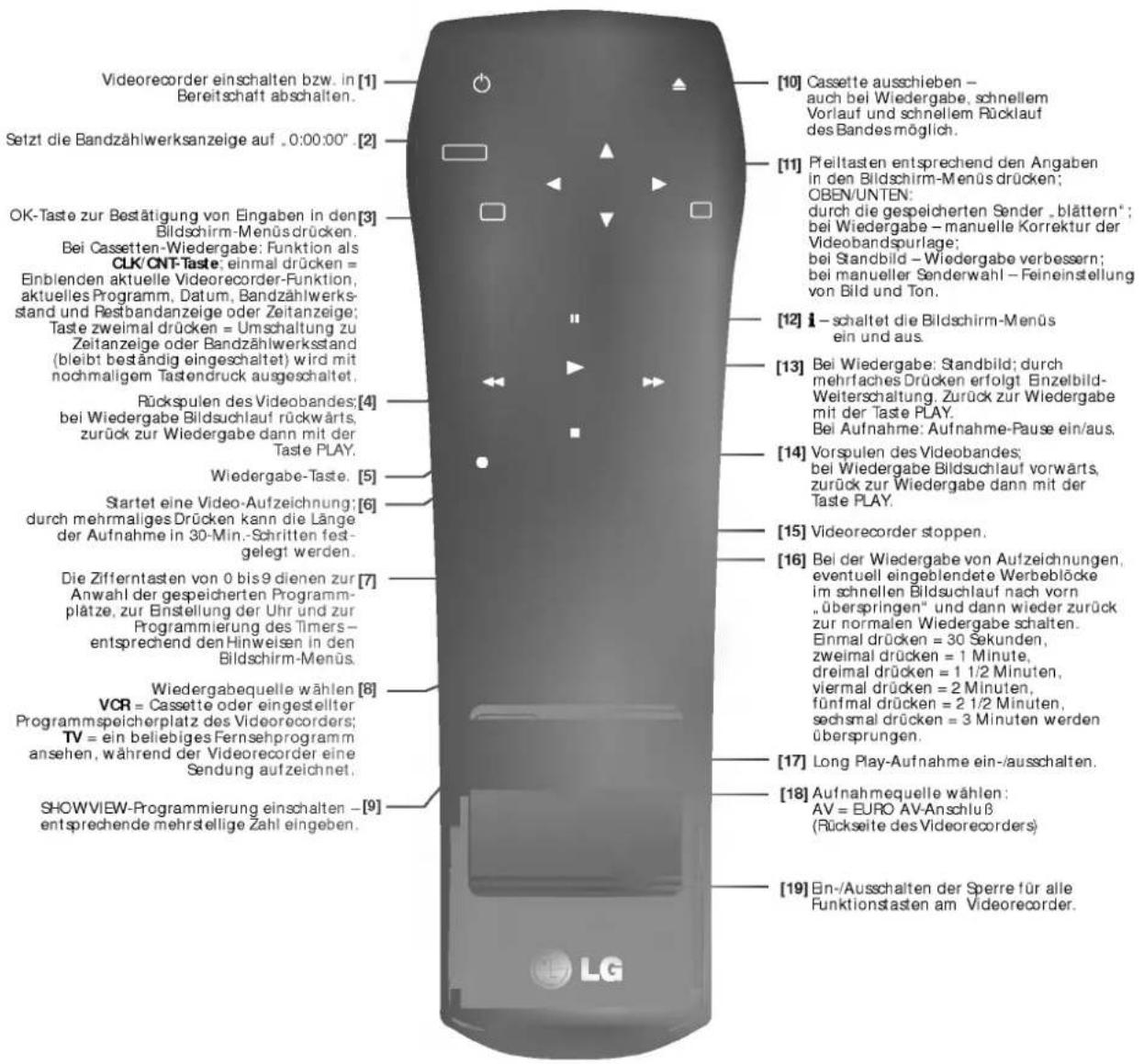

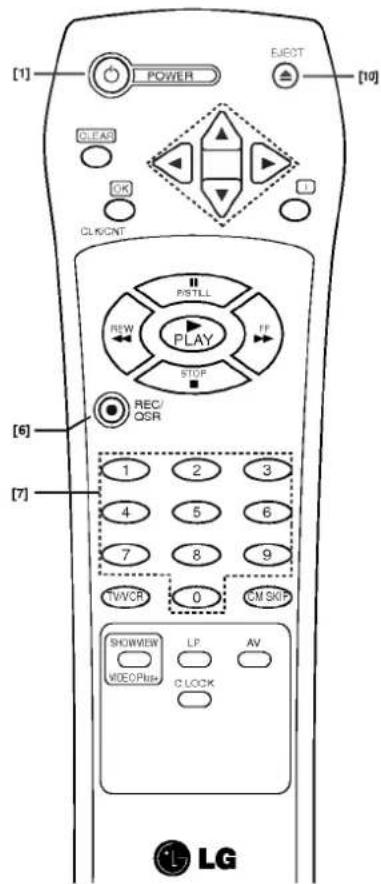

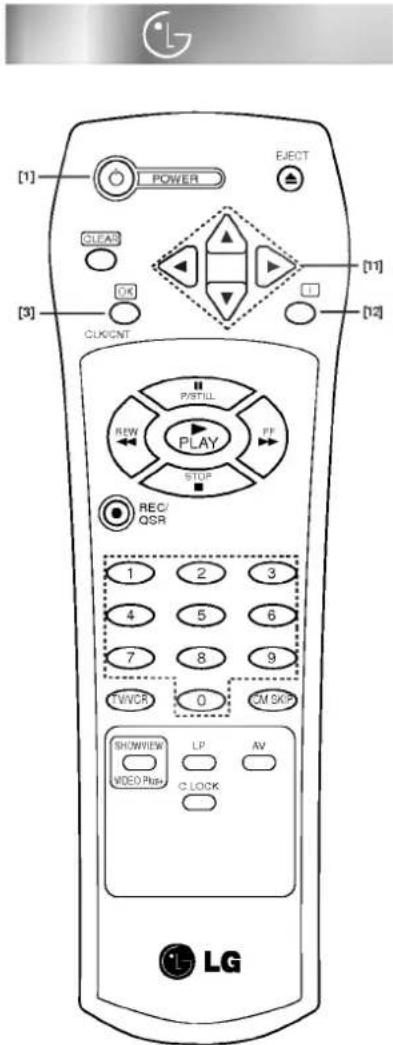

Die Funktionen der Fernbedienung

Videorecorder einschalten bzw. in [1] Bereitschaft abschalten. Setzt die Bandzählwerksanzeige auf .0:00:00". [2] OK-Taste zur Bestätigung von Eingaben in den [3] Bildschirm-Menüstrücken. Bei Cassetten-Wiedergabe: Funktion als CLK/CNT-Taste; einmal drücken = Einblenden aktuelle Videorecorder-Funktion, aktuelles Programm, Datum, Bandzählwerksstand und Restbandanzeige oder Zeitanzeige; Taste zweimal drücken = Umschaltung zu Zeitanzeige oder Bandzahlwerksstand (bleibt beständig eingeschaltet) wird mit nochmaligem Tastendruck ausgeschaltet. Rückspulen des Videobandes; [4] bei Wiedergabe Bildsuchlauf rückwärts, zurück zur Wiedergabe dann mit der Taste PLAY. Wiedergabe-Taste. [5] Startet eine Video-Aufzeichnung; [6] durch mehrmaliges Drücken kann die Länge der Aufnahme in 30-Min.-Schritten festgelegt werden. Die Zifferntasten von 0 bis9 dienen zur [7] Anwahl der gespeicherten Programmplätze, zur Einstellung der Uhr und zur Programmierung des Timers- entsprechend den Hinweisen in den Bildschirm-Menüs. Wiedergabequelle wählen [8] VCR = Cassette oder eingestellter Programmspeicherplatz des Videorecorders; TV = ein beliebiges Fernsehprogramm ansehen, während der Videorecorder eine Sendung aufzeichnet. SHOWVIEW-Programmierung einschalten - [9] entsprechende mehrstellige Zahl eingeben. [10] Cassette ausschieben – auch bei Wiedergabe, schnellem Vorlauf und schnellem Rücklauf des Bandes möglich. [11] Pfeiltasten entsprechend den Angaben in den Bildschirm-Menüstrücken; OBEN/UNTEN: durch die gespeicherten Sender „blättern“; bei Wiedergabe – manuelle Korrektur der Videobandspurlage; bei Standbild – Wiedergabe verbessern; bei manueller Sanderwahl – Feineinstellung von Bild und Ton. [12] i – schaltet die Bildschirm-Menüse ein und aus. [13] Bei Wiedergabe: Standbild; durch mehrflaches Drücken erfolgt Einzelbild-Weiterschaltung. Zurück zur Wiedergabe mit der Taste PLAY. Bei Aufnahme: Aufnahme-Pause ein/aus. [14] Vorspulen des Videobandes; bei Wiedergabe Bildsuchlauf vorwärts, zurück zur Wiedergabe dann mit der Taste PLAY. [15] Videorecorder stoppen. [16] Bei der Wiedergabe von Aufzeichnungen, eventuell eingeblenete Werbeblöcke im schnellen Bildsuchlauf nach vorn „überspringen“ und dann wieder zurück zur normalen Wiedergabe schalten. Einmal drücken = 30 Sekunden, zweimal drücken = 1 Minute, dreimal drücken = 1 1/2 Minuten, viermal drücken = 2 Minuten, fünfmal drücken = 2 1/2 Minuten, sechsmal drücken = 3 Minuten werden übersprungen. [17] Long Play-Aufnahme ein-/ausschalten. [18] Aufnahmequelle wählen: AV = EURO AV-Anschluß (Rückseite des Videorecorders) [19] Ein-/Ausschalten der Sperre für alle Funktionstasten am Videorecorder.

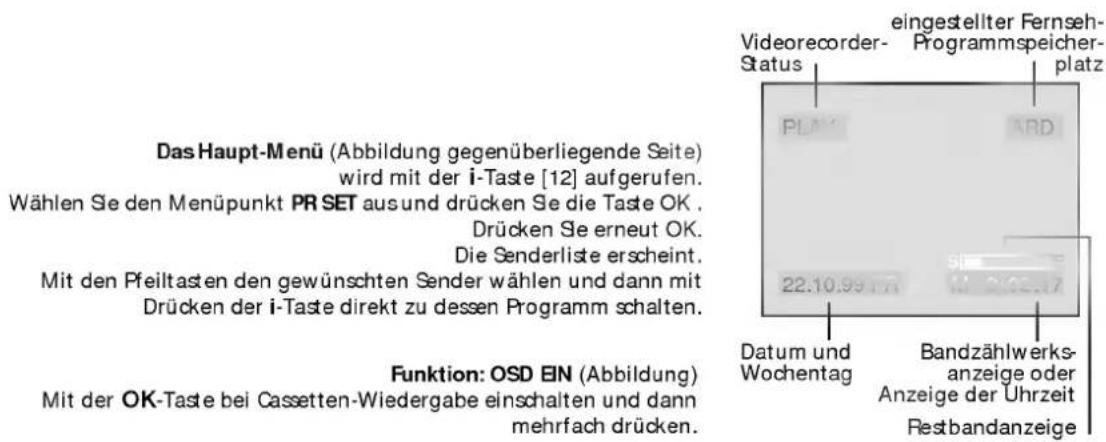

Das Haupt-Menü (Abbildung gegenüberliegende Seite) wird mit der i-Taste [12] aufgerufen. Wählen Sie den Menüpunkt PR SET aus und drücken Sie die Taste OK . Drücken Sie erneut OK . Die Senderliste erscheint. Mit den Pfeiltasten den gewünschten Sender wählen und dann mit Drücken der i-Taste direkt zu dessen Programm schalten. Funktion: OSD BIN (Abbildung) Mit der OK-Taste bei Cassetten-Wiedergabe einschalten und dann mehrfach drücken.

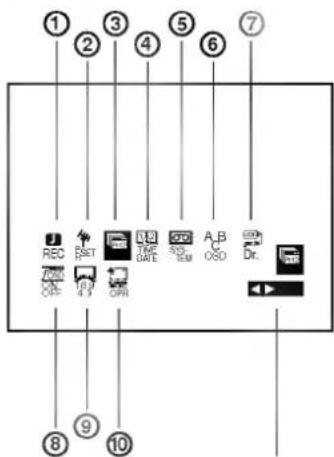

Bedeutung der Menü-Symbole im Haupt-Menü und damit anwählbare Funktionen

1 Eine Sendung mit der TIMER-Funktion programmieren bzw. die Liste der programmierten Sendungen aufrufen.
2 Die Senderliste aufrufen bzw. Sender manuell suchen und speichern.
3 Den Sendersuchlauf starten.
4 Die Zeit und das Datum, wenn erforderlich, manuell einstellen.
5 Die Fernsehnorm für Wiedergabe bzw. Aufnahme wählen.
6 Die „Sprache“ der Menüswählen (Deutsch, Englisch, Französisch, Italienisch, Spanisch oder Niederländisch).

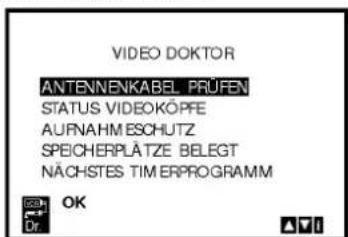

7 Das Menü der Selbstdiagnose- und Überprüfungs-Funktionen aufrufen und die dort vorgeschlagenen Funktionen anwählen.
8 Die Statusanzeigen auf dem Bildschirm aus- oder einschalten (siehe hierzu die Abbildung auf der gegenüberliegenden Seite).
9 Das „Bildschirmformat“ für Wiedergabe/Aufnahme einstellen.
10 Bei der Wiedergabe einer Cassette die „Bildschärfe“ korrigieren.

① ② ③ ④ ⑤ ⑥ ⑦ REC RESET TIME DATE A,B OSO Dr. ⑧ ⑨ ⑩

Im Menü jeweilsgültige Tasten der Fernbedienung für das angewählte Funktionsmenü.

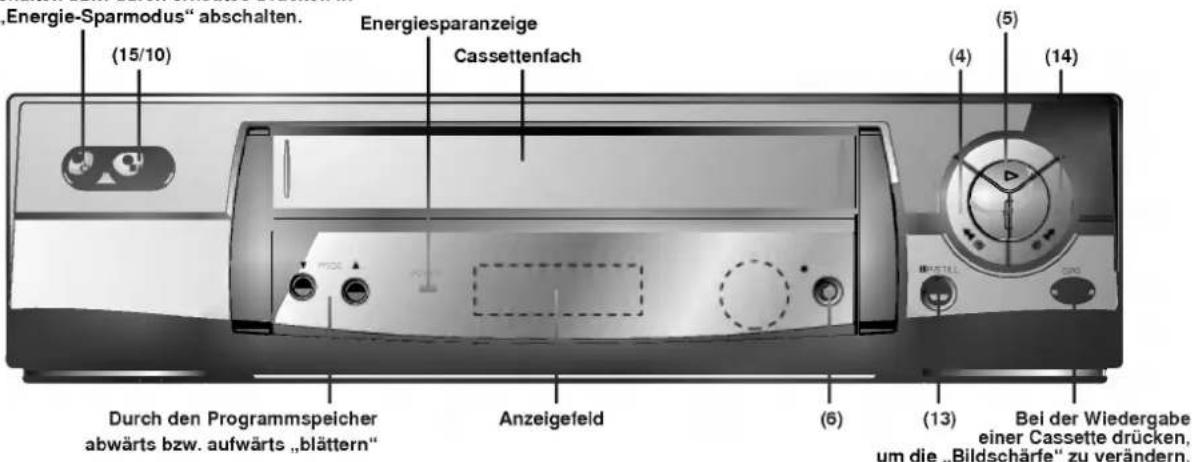

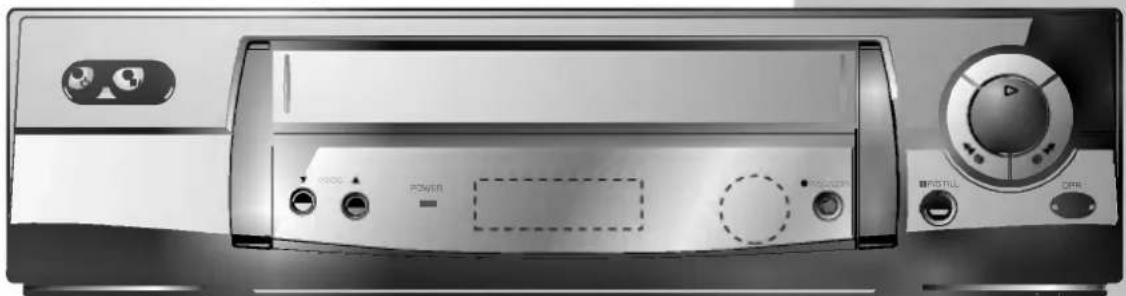

Bedienungselemente und Funktionen der Videorecorderfront

Einschalten bzw. durch erneutes Drücken in den „Energie-Sparmodus“ abschalten.

„Energie-Sparmodus“ abschalten. (15/10) Energiesparanzeige Cassettenfach (4) (5) (14) Durch den Programmspeicher abwärts bzw. aufwärts „blättern" Anzeigefeld (6) (13) Bei der Wiedergabe einer Cassette drücken, um die „Bildschärfe“ zu verändern.

Alle Bedienungselemente des Videorecorders, die die gleichen Funktionen auslösen, wie die entsprechenden Tasten der Fernbedienung, sind mit den Bezugszahlen der Fernbedienung gekennzeichnet.

[1] POWER EJECT [1] CLEAR OK [3] CLK/CONT [11] L [12] POTLL FF REW PLAY STOP REC/ QSR 1 2 3 4 5 6 7 8 9 TV/VER 0 5M SKIP SHOWVIEW LP AV VIDEO/Plus CLOCK LG

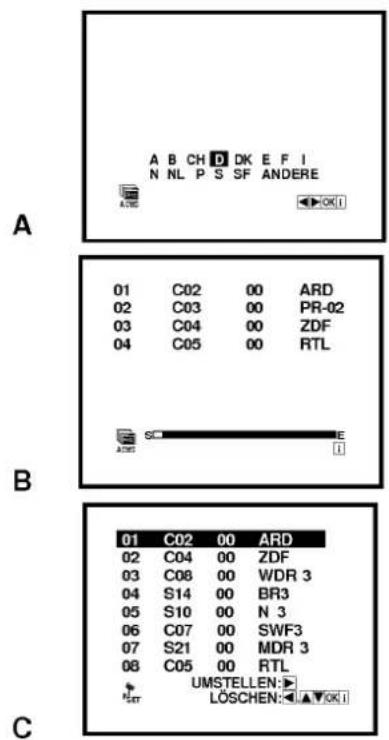

Erste Schritte zur Inbetriebnahme

Erste Inbetriebnahme des Videorecorders

Wenn Sie das Gerät zum erstenmal an das Stromnetz anschließen und über ein Scart-Kabel mit dem Fernsehgerät verbinden, wird das Gerät, ohne eine Taste zu drücken, bereits in „Bereitschaft“ eingeschaltet, d.h., Sie können mit der Taste POWER der Fernbedienung den Videorecorder einschalten.

Drücken Sie jetzt noch die Taste AV auf der Fernbedienung Ihres Fernsehgerätes. Auf dem Bildschirm erscheint die untenstehende Abbildung A.

Wurden mit dem Gerät bereits zuvor Sender eingestellt, erscheint das Bild eines Fernsehprogramms auf dem Fernsehgerät.

Mit den Pfeiltasten LINKS/RECHTS im Tastenblock [11] können Sie die automatische Suche nach Fernsehsendern für das Land einstellen, in dem der Videorecorder betrieben wird. Für Deutschland lassen Sie also die Einstellung unverändert bzw. bringen die dunkle Marke mit den Pfeiltasten LINKS/RECHTS auf den Buchstaben D und drücken die Taste OK [3].

Ein neuer Bildschirm erscheint, siehe Abb. B, und die automatische Sendersuche wird gestartet. Sie können den Fortschritt der Suche an einem sich farblich füllenden Balken verfolgen, außerdem werden die gefundenen Sender angezeigt.

Warten Sie einige Minuten, bis der Suchlauf beendet ist.

Ein neues Menü wird nun eingeblendet. Es zeigt die vom Video-recorder automatisch erstellte „Senderliste“, die dann, nach dem im Werk bestimmten Schema, automatisch sortiert wird (Abb. C).

Um diese Liste entsprechend Ihren Vorstellungen zu verändern, lesen Sie unter den Hinweisen zu „Automatischer Sendersuchlauf“ und „Manuelle Sendersuche“ die entsprechenden Ausführungen.

A B CH D DK E F I N NL P S SF ANDERE A 01 C02 00 ARD 02 C03 00 PR-02 03 C04 00 ZDF 04 C05 00 RTL B 01 C02 00 ARD 02 C04 00 ZDF 03 C08 00 WDR 3 04 S14 00 BR3 05 S10 00 N 3 06 C07 00 SWF3 07 S21 00 MDR 3 08 C05 00 RTL C UMSTELLEN: LÖSCHEN:

Mit Drücken der i-Taste [12] kommen Sie zurück zum Fernsehprogramm des Senders, der in der Senderliste mit einem Balken markiert ist.

Sender suchen und abspeichern

Durch Drücken der i-Taste [12] schalten Sie das Haupt-Menü ein und wählen mit den Pfeiltasten den Menüpunkt ACMS(Abb. A). Drücken Sie nun die OK-Taste [3]. Der nächste Bildschirm wird eingeblendet (Abb. B).

Drücken Sie nochmals die Taste OK. Der Bildschirm für den Sendersuchlauf wird eingeblendet und der Suchlauf startet (Abb. C). Den Fortschritt der Sendersuche sehen Sie anhand eines sich von links nach rechtsfüllenden Balkens. Sobald ein ausreichend starkes Sendersignal gefunden wurde, wird dieser Sender automatisch abgespeichert. Zur Information wird die Belegung jedes Speicherplatzes auf dem Bildschirm angezeigt.

Der Videorecorder kann auf 80 Programmplätzen Fernsehsender speichern.

Mit der i-Taste [12] können Sie den Suchlauf jederzeit abbrechen.

Nach Abschluß der automatischen Sendersuche werden die gefundenen Sender „sortiert“, und die dann erstellte Senderliste erscheint auf dem Bildschirm (Abb.D). Beim Anschluß des Fernsehgerätes an eine Kabelantennenanlage, werden Sie in der dritten Spalte der Liste fast ausschließlich die Werte „00“ sehen, weil die Sender in ihrer Frequenz und Signalstärke immer gleichbleibend eingespeist und übertragen werden.

Beim Anschluß des Gerätes an eine Fernseh-Außenantenne wird hier jedoch häufiger ein Wert mit vorangestelltem Minus- oder Pluszeichen stehen. Hier hat dann der Empfangsteil des Videoersbereits bei der Sendererkennung die Feinabstimmung für eine Kle Bildwiedergabe durchgeführt.

Beim automatischen Suchen und Sortieren der Sender haben Sie keinen Einfluß auf eine persönlich bevorzugte Belegung der Programmplätze. Die Reihenfolge der belegten Programme wird von einem Standard-Schema vorgegeben. Wenn diese Reihung der Sender nicht Ihren Vorstellungen entspricht, z.B. weil sie abweichend von Ihren für das Fernsehgerät gespeicherten Sändern ist, kann die Liste nachträglich von Ihnen korrigiert werden. Mit den Pfeiltasten UNTEN/OBEN wählen Sie deshalb jetzt „Schritt für Schritt“ die aufgelisteten Sender an.

Nicht belegte, also freie Speicherplätze erkennen Sie daran, daß nach der Programmspeicherplatznummer lediglich waagerechte Striche dargestellt werden.

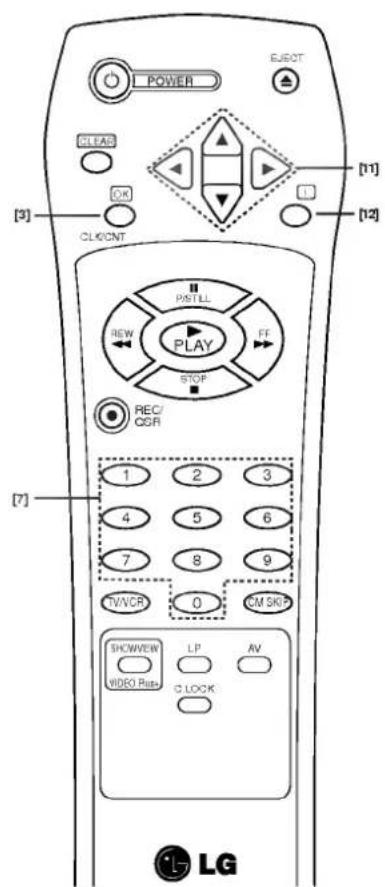

Liste der Fernsehsender manuell korrigieren und ergänzen

Die automatische Sendersuche erzeugt eine Liste, bei der alle empfangswürdigen Sender (also die mit ausreichender Bildqualität) auf Programmplätze gelegt werden.

1. Korrektur: Sender in der Senderliste umstellen

Falls die Senderliste noch am Bildschirm angezeigt wird, können Sie sofort beginnen. Wenn der Videorecorder automatisch oder aber durch Sie, durch Drücken der i-Taste [12], bereits auf „Fernsehbild“ geschaltet hat, drücken Sie jetzt nochmals die i-Taste. Das Haupt-Menü erscheint.

Wählen Sie jetzt mit den Pfeiltasten den Menüpunkt PR SET an (Abb. E) und drücken Sie die Taste OK. Ein neues Menü erscheint, es wird über dem Fernsehbild eingeblendet und zeigt die Daten des gerade eingestellten Senders. Um zur Senderliste zu kommen, drücken Sie nochmals die i-Taste – die Senderliste wird nun angezeigt (Abb. F).

A

Korrekturen der Senderliste

Bewegen Sie mit den Pfeiltasten OBEN/UNTEN den Auswahlbalken auf den Sender, den Sie an einen anderen Platz in der Liste stellen wollen.

Mit der Pfeiltaste RECHTS wird dieser Sender nun „markiert“. Mit der Pfeiltaste UNTEN bewegen Sie den Sender-Speicherplatz an die von Ihnen gewünschte Position in der Senderliste.

Drücken Sie jetzt die Taste OK. Die Liste wird neu sortiert und der Sender steht an der von Ihnen ausgewählten Position.

Auf die zuvor beschriebene Weise lassen sich alle Sender der Liste nach Ihren Vorstellungen neu ordnen.

Zurück zum Fernsehprogramm gelangen Sie durch Drücken der i-Taste.

2. Korrektur: Von einem Sender mehrfach belegte Programmplätze löschen, Sender mit schlechter Bildqualität löschen

Blättern Sie mit den Pfeiltasten UNTEN/OBEN durch die Senderliste und machen Sie sich gegebenenfalls Notizen, um festzuhalten, welche Sender mehrfach in der Liste aufgeführt sind.

Bringen Sie nun den dunklen Markierungsbalken auf den ersten von einem Sender belegten Speicherplatz und drücken Sie die Taste OK. Das laufende Fernsehprogramm des gewählten Senders wird eingeblendet. Beurteilen Sie dessen Bildqualität und drücken Sie danach die i-Taste, um zur Senderliste zurückzuschalten.

Blättern Sie jetzt mit den Pfeiltasten UNTEN/OBEN durch die Liste und suchen Sie sich den zweiten von diesem Sender belegten Programm-speicherplatz. Drücken Sie wieder die Taste OK und beurteilen Sie die Bildqualität. Drücken Sie danach wieder die i-Taste, um zur Senderliste zurückzuschalten.

Löschen Sie nun den Sender von dem Programmspeicherplatz, auf dem er mit schlechterer Bildqualität abgespeichert wurde. Drücken Sie dazu die Pfeiltaste LINKS. Der Hinweis „BITTEWARTEN“ erscheint für einige Sekunden.

Der Sender wird von diesem Programmspeicherplatz gelöscht und an seine Stelle rückt der nachfolgend aufgelistete Sender.

3. Korrektur: Programmplätze von Sendern „benennen“

Sie können allen Sendern eine „Senderkennung“ zuweisen. Gehen Sie mit den Pfeiltasten UNTEN/OBEN in der Senderliste auf einen belegten Programmspeicherplatz und drücken Sie die Taste OK. Das Programm des Senders wird eingeblendet.

Gehen Sie mit der Pfeiltaste RECHTS auf den Menü-Eintrag SENDER und drücken Sie die Taste OK. Ein Fenster wird eingeblendet, aus dem Sie sich die zutreffende Kennung mit den Pfeiltasten UNTEN/OBEN aussuchen können (Abb. links). Durch Drücken der Taste OK übernehmen Sie die gewünschte Kennung für den Eintrag in die Senderliste.

Eine „persönliche Kennung“ können Sie eintragen, wenn Sie anstelle der Taste OK im Kennungsfenster auf einer beliebig gewählten Kennung die Pfeiltaste RECHTS drücken.

Das Fenster der Senderkennungen wird ausgeblendet und die markierte Kennung steht jetzt unter dem Menü-Eintrag SENDER. Der erste Buchstabe der Kennung blinkt – als Eingabeaufforderung für Buchstaben oder Ziffern.

Manuelle Sendersuche

Mit den Pfeiltasten OBEN/UNTEN können Sie jetzt über den „internen Zeichensatz“ bis zu fünf Buchstaben-Zahlenkombinationen und auch ein Leerzeichen und einige Sonderzeichen anwählen.

Sobald Sie das jeweils gewünschte Zeichen erreicht haben, drücken Sie die Pfeiltaste RECHTS, um auf den nächsten Platz vorzurücken. Geben Sie hier das nächste Zeichen ein – und so weiter. Sollten Sie sich „verschreiben“, bewegen Sie sich mit den Pfeiltasten LINKS oder RECHTS auf das betreffende Zeichen und „überschreiben“ es mit der richtigen Engabe.

Nach abgeschlossener Eingabe der Zeichen, drücken Sie die Taste OK, um die Auswahl zu bestätigen. Mit der i-Taste schalten Sie zur Senderliste und können nun weiteren Sendern eine Senderkennung zuordnen.

Sie schalten die Senderliste durch nochmaliges Drücken der i-Taste aus und kehren zum Fernsehprogramm zurück.

Manuelle Sendersuche

Im Normalfall sollten Sie die Sendersuche und die Abspeicherung der gefundenen Sender der „Automatik“ des Videorecorders überlassen; wie ab Seite 10 ff. beschrieben. Auch dann haben Sie noch viele Möglichkeiten die Sender nach Ihren Vorstellungen zu ordnen.

Wenn Sie jedoch nach der automatischen Sendersuche neue Sender Ihrer geordneten Senderliste hinzufügen wollen, empfehlen wir den Sementern „manuell“ ihre

Programmspeicherplätze zuzuweisen. Denn bei jedem „Sendersuchlauf“ wird die bestehende Sender-liste immer gelöscht. (Sie müßten dann also alle von Ihnen bereits vorgenommenen persönlichen Einstellungen wiederholen!)

Für die manuelle Eingabe benötigen Sie bei den Sändern, die Sie über Ihre Haus-Antennenanlage empfangen können, den „Kanal“ auf dem der jeweilige Sender sendet. Diese Daten finden Sie in den entsprechenden Programm-Zeitschriften oder fragen Sie Ihren Händler.

Führen Sie die bereits mehrfach beschriebenen Schritte aus, um zu der Senderliste zu gelangen.

Suchen Sie jetzt mit der Pfeiltasten OBEN/UNTEN den ersten nicht belegten Platz der Liste auf (erkennbar an einer Reihe waagerechter Striche – siehe Abb. A) und drücken Sie nochmals die Taste OK.

Ein blauer Bildschirm wird eingeblendet. Der Markierungsbalken steht in der zweiten Position für die Eingabe der Kanalnummer. Mit der AV-Taste [18] schalten Sie zwischen den „normalen“ Kanälen (den sogenannten UHF-/ VHF-Frequenzbereichen) und den „Sonderkanälen“ (S-Kanal) des Kabelnetzes um.

Geben Sie die Kanalnummer des neuen Senders direkt über die Ziffern- tasten Ihrer Fernbedienung ein (Abb. B). Der neue Sender erscheint mit seinem laufenden Programm auf dem Bildschirm.

Wenn der neue Sender in Bild und/oder Ton nicht zufriedenstellend empfangen wird, können Sie mit den Pfeiltasten OBEN/UNTEN eine „Feinabstimmung“ vornehmen (Abb. C).

Sie können nun noch für den neuen Sender eine „persönliche Senderkennung“ von bis zu fünf Zeichen eintragen; drücken Sie dazu die Pfeiltaste RECHTS (Abb. D) und drücken Sie die Taste OK. Unter SENDER erscheint ein Fenster mit einer großen Auswahl an Senderkennungen, aus denen Sie auswählen können (Abb. E). Wenn Ihnen keine der angebotenen Senderkennungen zusagt, geben Sie eine persönliche Senderkennung so ein, wie es am Kopf dieser Seite ausführlich beschrieben ist.

A

33 S22 00 PR-33 34 S23 00 PR-34 35 -- 36 -- 37 -- 38 -- 39 -- 40 -- UMSTELLEN: ▶ LÖSCHEN: ▲▲OK1

PR KANAL FEIN SENDER 35 S41 00 KANAL/S-KANAL : AV ▲▼←→

B

PR KANAL FEIN SENDER 35 S41 00 KANAL/S-KANAL : AV SET

C

PR 35 KANAL FEIN SENDER S41 00 *Ser OK

D

PR 35 KANAL S41 FEIN 00 ARD ZDF WDR 3 BR3 HR3 N 3 NDR3 SWF3 *Ser OK1

POWER EJECY RELAC OK CLK/CONT [11] [12] PSTLL FF REW PLAY STOP REC/ CSR 1 2 3 4 5 6 7 8 9 TV/VR 0 CM SKIP SHOWVIEW LP AV VIDEO RIP C LOCK [7] LG

A

B

HH:MM TT/MM/JJ ■ : - - - - - - - - M M ▲▼←→↓

C

HH:MM TT / MM/JI 16:50 22.10.69 FR

Die Hinweise zu den Menüpunkten REC, OPR, OSD ON OFF und Dr. finden Sie jeweils beim entsprechenden Thema!

Uhr und Datum / Weitere Einstellungen

Einstellen von Datum und Zeit

Ihr Videorecorder stellt die Uhrzeit und das Datum ein, wenn das Gerät nach Anschluss der Antenne die Videotextsignale von ARD und/oder ZDF empfängt. Datums- und Uhrzeitangaben sind erforderlich, damit das Gerät die programmierten

Fernsehsendungen automatisch aufzeichnen kann.

Uhr und Datum manuell einstellen

Erforderlich, wenn Sie ARD und/oder ZDF nicht empfangen können. Mit der i-Taste [12] das Haupt-Menü aufrufen. Mit den Pfeiltasten [11] den Menüpunkt TIME DATE anwählen (Abb. A), Taste OK drücken. Im Menü AUTO EINSTELLEN mit den Pfeiltasten OBEN/UNTEN auf AUS schalten. Taste OK drücken. Sie gelangen in das Untermenü zum Einstellen von Datum und Uhrzeit (Abb. B). Die Eingaben für Datum und Uhrzeit erfolgen mit den Zifferntasten [7] der Fernbedienung (Abb. C). Den zum Datum gehörenden Wochentag ermittelt der Videorecorder automatisch (im links unten gezeigten Beispiel „FR“ für Freitag). Durch Drücken der i-Taste kehren Sie zum Fernsehprogramm zurück.

Weitere Einstellungen

Durch Drücken der i-Taste [12] das Haupt-Menü aufrufen. Mit den Pfeiltasten LINKSbzw. RECHTS und anschließendem Drücken der Taste OK [3] die nachfolgend beschriebenen Funktionsmenüs aufrufen.

Einstellen des Fernsehsystems

Wir empfehlen Ihnen, die Einstellung AUTO für das Fernsehsystem beizubehalten, damit ist gewährleistet, das der Empfangsteil des Videorecorders automatisch zwischen den „Normen“ PAL und M ESECAM umschaltet. Wenn Sie in einer Region wohnen, wo das Gerät nicht automatisch umschalten kann, muß die Einstellung eventuell verändert werden. Überprüfen Sie dann anhand einer Aufzeichnung, ob die Veränderung eine bessere Aufnahmequalität bewirkt.

16:9 - 4:3

Dieser Menüpunkt dient zur Einstellung...

• der automatischen Umschaltung bei der Wiedergabe von Fernseh-aufzeichnungen im „normalen Format“ (= 4:3) bzw. im „Kinoformat“ (= 16:9) mit der Einstellung AUTO;
• der Aufzeichnung und Wiedergabe von Sendungen im Format 16:9 in der Einstellung 16:9 und
• der Aufnahme und Wiedergabe im Format 4:3 in der Einstellung 4:3.

ABC OSD = Sprache der Menüseinstellen

A B Ab Werk ist der Videorecorder auf deutsche Menüsprache eingestellt; Sie können die Sprache umschalten auf Englisch, Französisch, Italienisch, Spanisch und Niederländisch.

Direkt-Wiedergabe einer Videocassette

Die Voraussetzung: Ihr Fernsehgerät ist eingeschaltet und Sie haben – bei der Verbindung von Fernsehgerät und Videorecorder über

Scart – auf den AV-Eingang des Fernsehgerätes geschaltet oder – falls keine Scart-Verbindung besteht – auf den Video-Programmspeicherplatz des Fernsehgerätes geschaltet. Richten Sie die Fernbedienung auf den Videorecorder und drücken Sie die Taste POWER[1].

Wenn Sie bereits bespielte VHS-Videocassetten besitzen, und diese Videocassetten durch die herausgebrochene „Löschschutzsperre“ gegen Aufnahme geschützt sind, schaltet sich der Videorecorder beim Einschieben einer Cassette in den Laufwerksschacht automatisch ein und startet sofort die Wiedergabe der Aufzeichnung.

Sie können eine Cassette nur in den Laufwerksschacht einschieben oder entnehmen, wenn der Videorecorder an das Stromnetz angeschlossen ist.

Beachten Sie unbedingt, daß Sie die Cassetten stets mit der notwendigen Sorgfalt einschieben und – nach Drücken der Taste [10] – entnehmen. Die Seite der Cassetten, durch deren „Fenster“ Sie die Spulen mit dem Videoband sehen können, muß nach oben zeigen und die mit einem Pfeil gekennzeichnete Bandabdeckung muß zum Gerät zeigen. Schieben Sie die Cassetten waagerecht und ohne sie zu verkanten in den Cassettenschacht ein – wenden sie dabei keine Gewalt an, ein leichter Druck genügt (siehe Abbildungen rechts).

Die zuvor beschriebene Funktion, genannt „Auto Power and Play“ setzt voraus, daß von Ihnen zuvor keine automatische Aufnahme einer Fernsehsendung programmiert wurde.

Aufnahme einer Fernsehsendung

Mit den Zifferntasten [7] geben Sie den Programmspeicherplatz des von Ihnen gewünschten Senders ein- oder zweistellig ein. Von dem dann ausgewählten Programmspeicherplatz können Sie „vorwärts“ oder „rückwärts“ zu anderen Speicherplätzen „blättern“, wenn Sie die Pfeiltasten OBEN oder UNTEN entsprechend oft drücken.

Direkt-Aufnahme eines gewählten Programmes

Die einfachste Art ein Programm, das Sie wie zuvor beschrieben angewählt haben, aufzunehmen, besteht darin, zu Beginn der entsprechenden Sendung die Taste QSR [6] zu drücken (QSR = Quick Set Recording = Schnellaufnahme). Zuvor muß natürlich eine unbespielte Videocassette in den Cassetenschacht eingeschoben werden.

Wenn Sie eine bereits bespielte Cassette mit einer neuen Aufzeichnung „überschreiben“ wollen, stellen Sie sicher, daß die Lösenschutzlasche neben dem hinteren Feld für den Beschriftungsaufkleber nicht herausgebrochen wurde. Durch das Herausbrechen dieser Lasche ist eine Cassette gegen eine unbeabsichtigte Aufnahme geschützt (siehe Abb. rechts).

Fehlt die Lasche, und Sie möchten die auf der Cassette befindliche Aufzeichnung „überspielen“, so können Sie mit einem kurzen Stück Klebeband das Loch „überdecken“ – ein „Fühler“ im Videorecorder erkennt dann diese Cassette als „zur-Aufnahme-geeignet“ an (siehe Abb. rechts).

Wenn Sie die Taste QSR[6] einmal drücken, zeichnet der Videorecorder solange auf, bis Sie die Aufnahme unterbrechen oder bis das Ende des Videobandes erreicht wird.

[1] POWER EJECT [10] CLEAR OK CLKONT RSTLL FF REW PLAY STOP REC/ OSR [6] 1 2 3 4 5 6 7 8 9 TV/VR 0 CM SKIP SHOWVIEW LP AV VIDEO/PHI C LOCK [7] LG

Die Cassette einschieben.

Die Cassette entnehmen.

Löschschutzsperre herausbrechen (links) bzw. die so entstandene Vertiefung wieder abdecken (rechts), damit die auf der Cassette befindliche Aufzeichnung überspielt werden kann.

POWER EJECT [13] OLK/CONT OK OLK/CONT REW PISTLL FF PLAY STOP REC/ QSR [5] [6] 1 2 3 4 5 6 7 8 9 TVVCR 0 CM SKIP [15] [17] SHOWVIEW LF AV VIDEO/PLA C LOCK LG

Aufnahme-Pause / Wiedergabe

Wenn Sie die Dauer einer Aufzeichnung von vornherein begrenzen möchten, können Sie mit der Taste QSR die Zeit in Schritten von jeweils 30 Minuten einstellen.

Wenn Sie sich also in der Funktion „Aufnahme“ befinden (QSR einmal gedrückt) startet der zweite Tastendruck einen 30-Minutenzähler. Mit jedem weiteren Tastendruck wird die Aufnahmedauer in 30-Minuten-Schritten verlängert – bis maximal 9 Stunden Aufnahmezeit (im Display angezeigt als „0H30“ bis „9H00“).

Aufnahme-Pause

Die Aufzeichnung eines Programmes können Sie kurzzeitig unterbrechen (für die Dauer von maximal 5 Minuten!), wenn sie die Taste [13] P/STILL drücken. In diesem Fall wird das Videoband direkt vor den Aufnahme-köpfen des Videorecorders gehalten. Nach erneutem Drücken der Taste wird die Aufnahme deshalb ohne sichtbare Bildstörung fortgesetzt. Diese Vorgehensweise, nämlich bestimmte Teile bei einer Übertragung nicht aufzuzeichnen, nennt man „elektronischen Schnitt“.

Sie können die Aufnahme auch mit der STOP-Taste [15] unterbrechen. Wenn Sie nach einer Aufnahmeunterbrechung mit STOP die Aufnahme fortsetzen wollen, müssen Sie allerdings die Aufnahme-Taste QSR [6] erneut drücken. Am Beginn der neuen Aufzeichnung kommt es deshalb zu einer kurzzeitigen Bildstörung.

Beachten Sie immer, bevor Sie eine Aufzeichnung starten, daß eine Cassette mit entsprechender Bandkapazität im Gerät liegt.

Wurde von Ihnen eine Aufnahmezeit vorgegeben, wird die jeweils verbleibende Restzeit bis zum zeitlich vorgegebenen Ende der Aufnahme im Display angezeigt. Wird das Ende der vorgegebenen Aufnahmezeit erreicht, schaltet der Videorecorder automatisch auf STOP und schaltet sich aus. Wenn Sie den Videorecorder auf „Aufnahme“ einer bestimmten Sendung geschaltet haben, können Sie Ihr Fernsehgerät ausschalten oder ein beliebiges anderes Programm am Fernseher verfolgen – ohne daß hiervon die Aufzeichnung beeinträchtigt wird.

Während einer „Aufnahme“ kann man am Videorecorder nicht vom eingestellten Programm zum Programm eines anderen Senders wechseln.

Mit der Taste LP[17] schalten Sie den Videorecorder in die „Longplay“-Betriebsart; die normale Geschwindigkeit wird halbiert und somit die doppelte Aufnahmezeit auf der jeweiligen Cassette erreicht. Bei der Wiedergabe einer LP-Aufzeichnung erkennt das Gerät automatisch die LPAufnahme. (Für hochwertige Aufnahmen empfehlen wir Ihnen jedoch, die Standard-Bandgeschwindigkeit – SP – eingeschaltet zu lassen!)

Wiedergabe

Wiedergabe von eigenen und fremden Videoaufzeichnungen

Ihr Videorecorder startet automatisch mit der Wiedergabe von bespielten Cassetten, wenn Sie die Cassette in den Cassettenschacht einschieben. Cassetten müssen jedoch – durch Herausbrechen der Sicherheitslasche – vom Videorecorder als „nur-zur-Wiedergabe-gedacht“ erkannt werden. Die automatische Umschaltung auf „Wiedergabe“ wird sowohl bei eingeschaltetem als auch bei ausgeschaltetem Videorecorder ausgeführt.

Die „Wiedergabe“ aus der STOP-Funktion des Videorecorders heraus erfolgt durch Drücken der Taste PLAY [5]. Die Wiedergabe von bespielten Cassetten, deren Sicherungslasche nicht entfernt wurde, kann nur mit Drücken der Taste PLAY eingeschaltet werden.

Weitere Wiedergabe-Funktionen

Der Videorecorder ist mit einer „automatischen Regelung der Spurlage“ (Auto Tracking) ausgestattet. Damit wird sichergestellt, daß die Wiedergabe immer qualitativ optimal erfolgt. Falls bei der Wiedergabe trotzdem „Störstreifen“ im Bild auftreten, können Sie versuchen, diese durch Drükken der Pfeiltasten UNTEN/OBEN [11] auszublenden.

Standbild

Die Wiedergabe einer Videoaufzeichnung können Sie kurzzeitig anhalten (= „Standbild“), wenn Sie die Taste P/STILL [13] drücken.

Systembedingt ist ein Standbild qualitativ immer etwas schlechter in der Farbe und im Kontrast, weil das Bild nur mit der Hälfte der sonst üblichen Zeilen eines Fernseh-Vollbildes dargestellt wird.

Bildsuchlauf

Den „Bildsuchlauf“, also das Vor- oder Rückspulen des Bandes mit „sichtbarem Bild“, können sie aus der „Wiedergabe“ einer Cassette durch das Drücken der Tasten FF[14] oder REW [4] erreichen. Das Videoband wird dann mit erhöhter Normalgeschwindigkeit vorwärts- oder rückwärts gespult. Wenn der von Ihnen gewünschte Punkt auf dem Band im schnellen Vor- bzw. Rücklauf erreicht ist, drücken Sie auf die „Wiedergabe“-Taste PLAY.

Schneller Vorlauf / Schneller Rücklauf

Aus der STOP-Funktion des Videorecorders heraus können Sie das Band schnell vorspulen oder schnell rückspulen. Dazu drücken Sie die Tasten [14] oder [4]. Für etwa drei Sekunden wird dann auf dem Bildschirm „FF“ (Schneller Vorlauf) bzw. „REW“ (Schneller Rücklauf) angezeigt.

Logic Search

Wenn der Videorecorder sich in den Funktionen „Schneller Vorlauf“ oder „Schneller Rücklauf“ befindet, können Sie, durch nochmaliges Drücken und Halten der entsprechenden Taste FF[14] oder REW [4] auf einen zeitweiligen „Bildsuchlauf“ umschalten. Damit erhalten Sie die Kontrolle, an welcher Bandstelle sich der Videorecorder derzeit befindet. Wenn Sie dann die entsprechende Taste wieder freigeben, schaltet das Gerät auf schnelles Umspulen zurück.

Die zuvor beschriebenen Sonderfunktionen – also Standbild, Standbild-Weiterschaltung und Bildsuchlauf vorwärts/rückwärts und Logic Search – sollten Sie nie länger als jeweils etwa 3 Minuten nutzen, da alle Sonderfunktionen mit erhöhter Beanspruchung von Gerät und Band verbunden sind. Nach etwa fünf Minuten schaltet das Gerät die Sonderfunktionen deshalb automatisch aus.

Bei allen Bandlauf-Sonderfunktionen wird der Ton zum Bild „stummgeschaltet“. Außerdem sind eventuelle „Störstreifen“ im Bild technisch bedingt und keine Fehlfunktion des Gerätes.

CM SKIP – mitaufgezeichnete Werbung „überspringen“

Wenn bei der Wiedergabe einer Fernsehaufzeichnung Werbeblöcke eingeblendet werden, können diese mit Drücken der Taste CM SKIP [16] im Bildsuchlauf „zeitgesteuert übersprungen“ werden.

Für das Überspringen können sechs feste Zeiten angewählt werden und nach dem übersprungenen Programmteil schaltet das Gerät automatisch zurück auf Wiedergabe.

Die CM SKIP-Zeiten:

Taste einmal drücken = 30 Sekunden, Taste zweimal drücken = eine Minute, Taste dreimal drücken = 1 1/2 Minuten, Taste viermal drücken = zwei Minuten, Taste fünfmal drücken = 2 1/2 Minuten und

Taste sechsmal drücken = drei Minuten Programm werden übersprungen.

POWER EJECT [11] [4] [5] [13] [14] [15] [16] LG ELECT OK CLKONT RENT PLAY STOP REC/ OSR 1 2 3 4 5 6 7 8 9 WVCR 0 WM SKIP SHOWVIEW LP AV VIDEO Plus C LOCK LG

Videorecorder-Status eingestellter Fernseh-Programmspeicher-platz PL RD 22.10.99 mm E M 0:02:17 Datum und Wochentag Bandzählwerks-anzeige oder Anzeige der Uhrzeit Restbandanzeige

Bildschirmanzeigen

Automatischer und manueller Cassetten-Ausschub

Aus der STOP-Funktion des Videorecorders heraus können Sie das Band schnell vorspulen – dazu drücken Sie die Taste [14]. Wenn das Bandende erreicht wurde, erfolgt automatisch die Umschaltung auf „schnellen Rücklauf“; hat das Band dann seinen Bandanfang erreicht, wird das Laufwerk in STOP gesetzt. Das Band der Videocassette wird „ausgefädelt“ und die Cassette zur Entnahme halb aus dem Gerät herausgeschoben.

Das automatische Rückspulen des Videobandes, das Auslösen der STOP-Funktion und das automatische Ausschieben der Cassette erfolgen auch, wenn bei „Aufnahme“ oder „Wiedergabe“ das Bandende erreicht wird.

Einen sofortigen Ausschub der Cassette können Sie jederzeit – nach Betätigen der Taste [10] durchführen – direkt am Gerät muß die Taste [15/10] zweimal gedrückt werden.

Wenn Sie nach dem Einlegen einer Cassette sofort die Funktion „schnelles Vorspulen“ (Taste FF [14]) oder „schnelles Rückspulen“ (Taste REW [4]) wählen, spult der Videorecorder das Band für etwa 20 bis 30 Sekunden langsam in die gewünschte Richtung, um die jeweilige Bandposition zu ermitteln. Erst dann schaltet er um auf seine maximale Umspulgeschwindigkeit. Aus der Funktion „Wiedergabe“ heraus benötigt der Videorecorder etwa sieben Sekunden bisher in die höhere Umspulgeschwindigkeit umschaltet.

Durch das langsame „Anfahren“ zu Beginn des Umspulens wird das Bandmaterial geschont.

Die Bildschirmanzeigen

Sobald Sie den Videorecorder und das Fernsehgerät verbinden und beide Geräte einschalten, werden Sie über Anzeigen auf dem Bildschirm (OSD = On-Screen-Display) über die Funktionen und Betriebsarten des Videorecorders informiert (siehe Abb. rechts).

Drücken Sie einmal die Taste OK [3]. Bei Wiedergabe-STOP oder bei nicht eingelegter Cassette werden Sie, im rechten oberen Bildschirmdrittel, über den am Videorecorder angewählten Programmspeicherplatz informiert. Im linken oberen Teil des Bildschirms erscheint die Anzeige der gerade aktuellen Laufwerksfunktion. Im unteren Bildschirmteil stehen die Anzeigen für das Datum, den Wochentag und die Uhrzeit.

Außer der Uhrzeit werden alle anderen Anzeigen nach etwa zwei Sekunden wieder ausgeblendet; wenn Sie die Uhrzeit nicht ständig auf dem Bildschirm angezeigt haben möchten, drücken Sie die Taste OK nochmals.

Bei Wiedergabe einer Cassette fehlen die Anzeigen für das Datum, den Wochentag und die Uhrzeit, statt dessen wird der Bandzählwerksstand und die verbleibende Restzeit des Bandes (in einem Balken) angezeigt.

Bis auf diese Einblendung werden alle anderen Bildschirmanzeigen nach etwa zwei Sekunden wieder ausgeblendet; wenn Sie die Zählwerksanzeige nicht ständig auf dem Bildschirm sehen möchten, drücken Sie die Taste OK nochmals.

Bandzählwerksanzeige

Die Bildschirmanzeigen können Sie auch „unterdrücken“. Wählen Sie dazu im Haupt-Menü den Menüpunkt OSD ON-OFF und drücken Sie die Taste OK. Im folgenden Untermenü gehen Sie auf den Menüpunkt AUSund drücken nochmals die Taste OK.

Wenn Sie eine Aufnahme ausführen und durch Drücken der Taste OK die Bildschirmanzeigen einblenden, so werden diese nicht mit aufgezeichnet!

Die Bandzählwerksanzeige

Der Videorecorder ist mit einem sogenannten „Echtzeit-Bandzählwerk“ für die Anzeige der Spieldauer der Bänder und zur Anzeige der verbleibenden Restkapazität des Bandes ausgestattet – die Anzeige der Spieldauer erfolgt in Stunden, Minuten und Sekunden, die Anzeige des Restbandes wird in einem Balken dargestellt.

Die Genauigkeit der Anzeige wird durch die Zählung der aufgezeichneten Einzelbilder erreicht (eine Sekunde entspricht 25 Einzelbildern). Deshalb kann die Bandzählwerksanzeige auch nur

in der Funktion „Wiedergabe“ eines bespielten Bandes – also bei eingeschobener Cassette und laufendem Videoband – dargestellt werden.

Wenn zwischen zwei Aufnahmen auf einem Band für einen gewissen Zeitraum das Band nicht bespielt ist, dann stoppt die Bandanzeige. Erst wenn wieder Bildsignale auf dem Band gefunden werden, wird die zuvor angehaltene Zählung und Anzeige fortgesetzt.

Nach dem Einschieben einer Cassette in den Cassettenschacht spulen Sie das Band immer zunächst an dessen Anfang, um eine möglichst genaue Anzeige der Spieldauer zu erhalten.

Wird der Bandanfang erreicht, schaltet der Videorecorder automatisch in die Funktion STOP. Nach Drücken der Taste PLAY [5] drücken Sie nun zweimal die Taste CLK/CNT [3]. Der Bandzählwerkswert wird jetzt am Bildschirm angezeigt.

Drücken Sie nun die Taste CLEAR[2]. Dadurch wird die Bandzählwerksanzeige auf den Wert „0:00:00“ gesetzt. Nachdem der Videorecorder sich noch in der „Wiedergabe“-Funktion befindet, sehen Sie, daß die Bandzählwerksanzeige fortlaufend in Sekundenschritten aufwärts gezählt wird. Die Anzeige bleibt solange sichtbar, bis Sie sie mit der Taste OK wieder ausschalten.

Beim Einschieben einer Cassette in das Laufwerk, wird die Bandzählwerksanzeige immer automatisch auf „0:00:00“ gesetzt. Wenn Sie also eine Cassette einlegen, deren Band nicht bis zum

Anfang zurückgespult wurde, oder wenn Sie die Taste CLEAR [2] nicht am Bandanfang, sondern an einer beliebigen anderen Bandstelle drücken, kann die Bandzählwerksanzeige nicht korrekt sein.

POWER EJECT [2] [3] [11] [12] CLK/CNT RISTILL FF REW PLAY STOP REC/ QSR [5] 1 2 3 4 5 6 7 8 9 TV/VR 0 CM SKIP SHOWVIEW LP AV VIDEO/PIs C LOCK LG

Videorecorder- Status eingestellter Fernseh- Programmspeicher- platz PLAY ARD 12.10.00 PM S E M Wochentag Datum und Wochentag Bandzählwerks- anzeige oder Anzeige der Uhrzeit Restbandanzeige

POWER EJFCT [2] [3] [11] [12] [4] [14] [5] RE/ QSR P/STLL FF PLAY STOP 1 2 3 4 5 6 7 8 9 TV/WR 0 OM SKIP SHOWVIEW LP AV VIDEO Push C LOCK LG

Memory Stop

Wenn Sie eine bestimmte Bandposition zu einem späteren Zeitpunkt noch einmal aufsuchen möchten, ist es möglich, diese Bandposition zu markieren. Und so gehen Sie vor: Bei Wiedergabe und eingeschalteter (!) Bandzählwerksanzeige (zweimal Taste CLK/CNT [3] drücken), stellen sie den Zähler des Videorecorders, bei der zu markierenden Bandstelle, mit der CLEAR-Taste [2] auf „0:00:00“. Die auf dem Bildschirm dargestellte Bandzählwerksanzeige kann nun mit der Taste OK abgeschaltet werden.

Wenn Sie nun zu einem beliebigen Zeitpunkt das Band stoppen, können Sie, abhängig von der gewünschten Bandlaufrichtung, durch Drücken der Taste FF [14] (schneller Vorlauf) oder REW [4] (schneller Rücklauf) die zuvor markierte Bandstelle exakt wiederfinden. Das Laufwerk wird in der Nähe des „Memory Stop“-Punktes vom schnellen Vor- oder Rücklauf herunterschalten und die Bandzählwerksanzeige 0:00:00 langsam aufsuchen. Nachdem „0:00:00“ gefunden wurde, die Wiedergabe-Taste [5] drücken.

Das Aufsuchen einer markierten Bandstelle in der Funktion „Bildsuchlauf“ ist nicht möglich.

Die Funktion für „Memory Stop“ ist jeweils nur einmal aktivierbar, d.h., Sie löschen bei der „Wiedergabe“ des Bandes einen einmal an einer bestimmten Bandstelle gesetzten „Memory Stop“, wenn Sie an einer anderen Bandstelle einen zweiten „Memory Stop“ setzen.

Die Funktion OPR (= Optimal Picture Reproduction)

Über das Haupt-Menü können Sie eine Funktion, genannt „OPR“, zur Bildverbesserung anwählen. Wenn Sie mit den Pfeiltasten RECHTS/LINKSden hier abgebildeten Menüpunkt anwählen und die Taste OK drücken, werden Ihnen zwei mögliche Einstellungen der Bildveränderung angeboten. Wählen Sie probeweise die eine oder die andere der gebotenen „elektronischen Verbesserungen“.

Mit der i-Taste wird die gewählte Einstellung bestätigt und zur Video-Wiedergabe zurückgeschaltet.

Die Veränderung des Bildsignals ist nur für Videoaufzeichnungen möglich und auch nur in der Wiedergabe-Funktion der Casette!

Videorecorder für „automatische Aufzeichnungen“ programmieren

Programmieren mit SHOWVIEW

SHOWVIEW erleichtert Ihnen das Programmieren Ihres Videorecorders, um die von Ihnen gewünschten Sendungen automatisch aufzunehmen.

In vielen Programmzeitschriften werden zu allen Sendungen des Tages SHOWVIEW-Kennzahlen (drei- bis neunstellige Ziffernfolgen) abgedruckt. Zur Programmierung einer bestimmten Sendung braucht dann nur noch diese Kennzahl im SHOWVIEW-Menü des Videorecorderseingegeben zu werden. Automatisch wird damit dem Videorecorder die Startzeit, die Stopzeit und das Datum der Sendung mitgeteilt.

Der Videorecorder verfügt über eine Schaltung, die bei Unterbrechung der Stromversorgung sicherstellt, daß die gespeicherten Sender und die programmierten Aufnahmezeiten jeweilserhalten. Alle Daten bleiben also gespeichert, bis Sie sie löschen oder den mmierspeicher des Videorecorders ändern.

Wenn Sie allerdings den Videorecorder in den Energie-Sparmodus versetzen, sind automatische Aufzeichnungen nicht möglich.

Videorecorder-Aufzeichnungen mit SHOWVIEW programmieren

Insgesamt sieben Programmierungen innerhalb eines Monats sind für automatische Aufzeichnungen möglich. Weil SHOWVIEW den Zugriff auf alle Funktionen des „normalen“ Programmierspeichers (TIMER) hat, dieser wird ebenfalls ausführlich beschrieben, kann durch Aufrufen des Menü-Punktes REC im Haupt-Menü jederzeit überprüft werden, wie viele Speicherplätze bereits von Ihnen vergeben wurden.

SHOWVIEW kann nicht „erkennen“, ob von Ihnen mehr als eine Sendung zur gleichen Zeit oder „überlappend“ oder von der Dauer her zu lang für das Band der Videocassette programmiert

wurde. Wenn Sie Kennzahlen für Sendungen, die vor dem aktuellen Tagesdatum ausgestrahlt wurden, eingeben, werden diese Angaben möglicherweise ebenfalls akzeptiert. Deshalb achten Sie bei der Eingabe des SHOWVIEW-Kennzahlen auf derartige Fehlerquellen.

SHOWVIEW benötigt zur einwandfreien Funktion die korrekten Angaben für die Uhrzeit und das Datum. Überprüfen Sie deshalb, ob der Videorecorder die aktuell gültigen Werte anzeigt.

Drücken Sie die SHOWVIEW-Taste [9] der Fernbedienung. Das SHOWVIEW-Menü erscheint auf dem Bildschirm (Abb. A). Geben Sie die der Sendung zugeordnete SHOWVIEW-Kennzahl ein (die Bindestriche zwischen den Zahlen sind ohne Bedeutung, sie dienen nur der besseren Lesbarkeit).

Wenn Sie eine falsche SHOWVIEW-Kennzahl eingeben, können Sie durch Drücken der Pfeiltaste LINKS diese Zahl löschen und neu eingeben.

Wenn die Sendung nicht nur einmalig aufgezeichnet werden soll, wählen Sie mit den Pfeiltasten UNTEN/OBEN zwischen den Einstellungen EINMAL, TÄGLICH oder WÖCHENTLICH (Abb. B).

Drücken Sie anschließend die Taste OK. Sie kommen zum nächsten Menü (Abb. C). Am Bildschirm sehen Sie nun die durch SHOWVIEW erzeugten Daten. Sie sollten diese mit den Angaben zur Sendung in der Programmzeitschrift nun nochmals überprüfen.

POWER EJECT CLEAR OK CLK/CONT [11] [12] PSTILL FF REW PLAY STOP REC/ QSR 1 2 3 4 5 6 7 8 9 TV/WR 0 CM SKIP [7] [9] SHOWVIEW LP AV VIDEO/PHC CLOCK LG

A

AUFNAHME : EINMAL SHOWVIEW 0-9, 📄TOK1

B

12-345 AUFNAHME : TAGLICH SHOWVIEW 0-9, 📄A✓OKI

C

Programmieren mit der TIMER-Funktion

Falls der Sender nicht mit seiner Senderkennung angezeigt wird, geben Sie den Programmspeicherplatz über die Zifferntasten ein, diese Eingabe wird dann für eine spätere Programmierung dieses Senders mit SHOWVIEW intern gespeichert. Wenn Sie mit allen Daten einverstanden sind, drücken Sie die i-Taste.

Vor dem Drücken der i-Taste können Sie aber auch noch weitere Einstellungen vornehmen.

Möchten Sie bei Sendungen, die mit VPSausgestrahlt werden – damit werden mögliche Programmverschiebungen automatisch korrigiert – VPS eingeschaltet lassen oder ausschalten? Um VPSauszuschalten, gehen Sie mit der Pfeiltaste RECHTS auf den „Stern“ und drücken Sie dann die Pfeiltaste OBEN oder UNTEN im Tastenfeld [11]. (Wir empfehlen Ihnen, die VPS-Funktion grundsätzlich eingeschaltet zu lassen!)

Möchten Sie die Bandgeschwindigkeit für diese Aufzeichnung umstellen von „SP“ (Normal) auf „LP“ (ist halbierte Bandgeschwindigkeit und damit doppelte Aufzeichnungskapazität der eingelegten Videocassette)? Dann drücken Sie die LP-Taste auf der Fernbedienung, um Longplay ein- bzw. wieder auszuschalten.

Wenn Sie, nach Abschluß der Programmierung – Sie befinden sich noch im Menü für den Aufnahmespeicher – die Taste SHOWVIEW [9] erneut drücken, gelangen Sie zurück ins SHOWVIEW-Menü (Abb. A, linke Seite) und können die nächste Aufnahme programmieren.

Nach Programmierung der siebenten Sendung wird, nach Drücken der Taste SHOWVIEW, automatisch das Aufnahmespeicher-Menü eingeblendet. Das ist der Hinweis, daß alle Speicherplätze belegt sind. Das Menü erscheint auch immer dann, wenn Sie SHOWVIEW bei bereits voll belegtem Programmspeicher aufrufen.

Die automatische Aufzeichnung der von Ihnen programmierten Sendungen erfolgt nur bei ausgeschaltetem Videorecorder.

Im Anzeigefeld des Videorecorders erscheint nach dem Programmieren – und bei abgeschaltetem Gerät! – der Hinweis „☐”. Falls sich keine für eine Aufnahme geeignete im Gerät befindet, blinkt auch die „Cassettenanzeige“ im Anzeigefeld des Videorecorders.

Prüfen und Löschen der belegten SHOWVIEW-Speicherplätze

Die von Ihnen programmierten Aufzeichnungen können Sie jederzeit aufrufen und kontrollieren.

Drücken Sie die i-Taste [12], um das Haupt-Menü aufzurufen. Wählen Sie nun den Menüpunkt REC und drücken Sie die Taste OK. Mit den Pfeiltasten UNTEN/OBEN können Sie die belegten Speicherplätze anwählen. Nicht mehr benötigte Programmier-Daten werden mit der Pfeiltaste LINKSauf der Fernbedienung gelöscht.

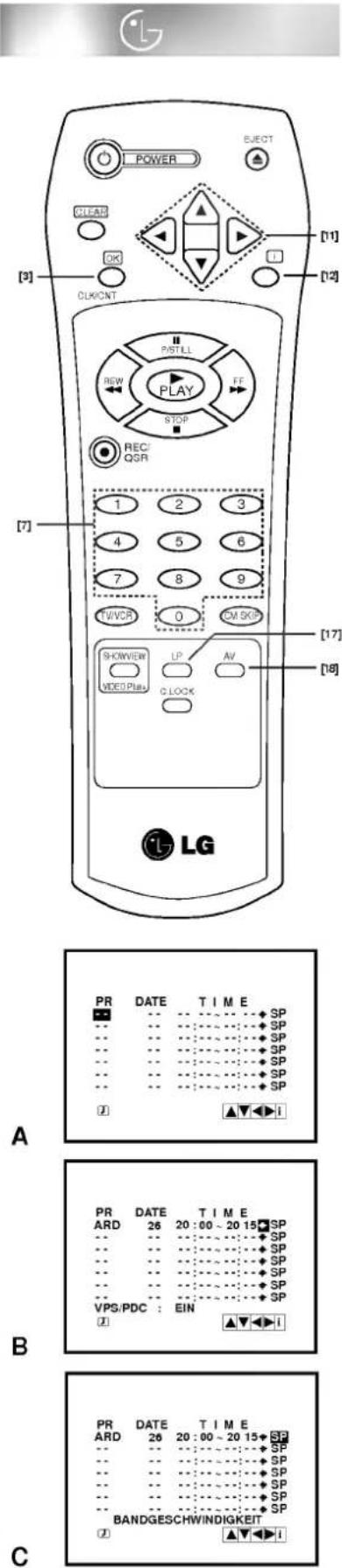

Programmieren mit der TIMER-Funktion

Die TIMER-Funktion sollten Sie immer dann benutzen, wenn die SHOWVIEW-Kennzahlen nicht verfügbar sind.

Drücken Sie die i-Taste [12], um das Haupt-Menü einzuschalten. Gehen Sie auf den Menüpunkt REC und drücken Sie dann die Taste OK. Das Programmierspeicher-Menü erscheint (Abb. rechts) – es hat das Aussehen einer Tabelle.

Programmieren mit der TIMER-Funktion

Diese Tabelle enthält bereits Daten, wenn Sie zuvor Sendungen programmiert haben. In einem derartigen Fall wird automatisch der nächste freie Speicherplatz (erkenntlich an den fehlenden

Daten) angewählt.

Drücken Sie nun die Taste OK (Abb. A). Mit den Zifferntasten geben Sie jetzt die Speicherplatznummer des Senders zweistellig ein, dessen Programm Sie automatisch aufzeichnen wollen – für den ersten Programmspeicherplatz also „01“. Nach der Eingabe der Speicherplatznummer, wird dem Sender, falls aus der Senderliste möglich, auch seine Senderkennung zugeordnet.

Der Markierungsbalken springt einen Schritt nach rechts, für die Eingabe des Sendetages. Geben Sie nun das Datum (Tag) für die Aufnahme der Sendung ein.

Jetzt muß die Engabe der Start- und Stoppzeit in Stunden und Minuten erfolgen. Benutzen Sie die Zifferntasten Ihrer Fernbedienung.

Um die VPS-Funktion ausschalten und die Aufzeichnung im LP-Modus durchzuführen, gehen Sie vor wie bereits bei der SHOWVIEW-Programmierung beschrieben (Abb. C). Nach Eingabe aller Angaben für die Aufnahme, drücken Sie die i-Taste [12]. Der Balken „springt“ auf die nächste freie Zeile. Sie können damit eine weitere Aufzeichnung programmieren.

Mit erneutem Drücken der i-Taste schalten Sie zurück zu dem Fernsehprogramm.

Prüfen und Löschen der belegten TIM ER-Speicherplätze

Die von Ihnen programmierten Aufzeichnungen können Sie jederzeit aufrufen und kontrollieren.

Drücken Sie die i-Taste [12], um das Haupt-Menü aufzurufen. Wählen Sie nun den Menüpunkt REC und drücken Sie die Taste OK. Mit den Pfeiltasten UNTEN/OBEN können Sie die belegten Speicherplätze anwählen. Nicht mehr benötigte Programmier-Daten werden mit der Pfeiltaste LINKS auf der Fernbedienung gelöscht.

Was ist VPS?

VPS ist die Abkürzung für Video Programm System – dabei wird vom Fernsehsender ein Signal ausgestrahlt, das den Beginn der Sendung und das Ende der Sendung eindeutig festlegt. Bei entsprechender Einstellung des Videorecorders startet und beendet dieser die Aufzeichnung ganz exakt bei Sendeanfang und -ende. Wird also die programmierte Sendung zeitlich verspätet ausgestrahlt, kann der Videorecorder somit nicht vor dem neuen Ende der Sendung abschalten.

Hinweis: Sie können auch automatische Aufzeichnungen von Geräten programmieren, die an den AV-Eingang des Videorecorders angeschlossen sind. In diesem Falle wählen Sie beim Programmieren anstelle eines Senderspeicherplatzes mit der Taste AV [18] der Fernbedienung diesen Eingang an.

D

PR ARD DATE 26 TIME 20:00~20:15 SP SP SP SP SP SP SP SP SP SP SP LÖSCHEN:

Beachten Sie beim Kopieren das Urheberrecht. Die Aufnahme und das Kopieren von urheberrechtlich geschützten Programmen ist in Deutschland nur für den ausschließlich privaten Gebrauch gestattet. Zuwiderhandlungen sind strafbar!

Weitere Funktionen

Einschieben einer Cassette bei abgeschaltetem Videorecorder

Um jederzeit die Aufzeichnung von Sendungen zu ermöglichen, kann auch in den abgeschalteten Videorecorder eine Cassette eingeschoben werden. Bedingung ist jedoch, daß die Cassette „nicht-für-die-Aufnahme-gesperrt“ ist. Wenn sich im Programmierspeicher des Videorecorders noch Daten für die automatische Aufzeichnung befinden, erscheint als Hinweis im Anzeigefeld des Videorecorders das „TIMER-Symbol“ – eine vereinfacht dargestellte Uhr. Zusätzlich blinkt das Cassetten-Symbol.

Wird in den abgeschalteten Videorecorder eine bespielte Cassette mit herausgebrochener „Löschschutzlasche“ eingeschoben, wird die Cassette nach Überprüfung durch das Gerät wieder ausgeschoben. Durch diese Funktion wird verhindert, daß sich bei automatischen Aufzeichnungen eine Cassette im Gerät befindet, die „gegen-Aufnahme-gesichert“ und damit nicht bespielbar ist.

Automatisches Abschalten des Videorecorders

Der Videorecorder schaltet sich automatisch ab, wenn acht Minuten lang keine Funktion „aktiv“ war oder er acht Minuten lang auf „AV“ geschaltet war und in dieser Zeit kein Signal erhalten hat. Während des „schnellen Rückspulens“ einer Videocassette können Sie den Videorecorder bereits mit der Taste [1] der Fernbedienung oder mit der entsprechenden Taste direkt am Gerät abschalten. Das Band der Cassette wird dann noch vollständig bis zum Bandanfang zurückgespult, bevor das Gerät sich automatisch abschaltet.

Kindersicherung

Der (abgeschaltete!) Videorecorder schaltet sich automatisch ein, sobald eine bespielte Cassette eingeschoben wird, deren „Löschschutzlasche“ herausgebrochen ist. Deshalb ist der

Videorecorder gegen unbefugte Benutzung nicht gesichert, wenn Sie lediglich die Fernbedienung wegschließen.

Um das Einschalten direkt am Gerät zu unterbinden, drücken Sie die Taste C.LOCK [19]. Als Hinweis erscheint im Display des Videorecorders das hier abgebildete Symbol. Das Gerät kann jetzt nur durch ein nochmaliges Drücken der Taste C.LOCK wieder eingeschaltet („entriegelt“) werden.

Das Gerät kann auch bei eingeschalteter „Kindersicherung“ während der Wiedergabe einer Cassette noch mit der Taste STOP am Gerät in STOP gegesetzt werden und die Cassette mit einem zweiten Drücken der Taste entnommen werden.

Energie-Sparmodus

Um die unnötige Nutzung von Energie zu vermeiden, ist das Gerät mit einer Schaltung ausgestattet, die den Stromverbrauch im Bereitschaftsbetrieb auf nur 3 Watt absenkt.

Wird der Videorecorder mit der Taste POWER der Fernbedienung in die Funktion „Bereitschaft“ abgeschaltet, dann werden trotzdem einige Baugruppen weiterhin mit Strom versorgt – um Beispiel programmierte Aufnahmen durchführen zu können.

Wenn Sie also Energie einsparen wollen, drücken Sie die Abschalttaste am Videorecorder. Als Hinweis auf den aktivierten Energie-Sparmodus erlöschen im Display des Videorecorders alle Anzeigen.

Sie schalten den Videorecorder wieder ein, indem Sie die Taste [1] am Gerät oder auf der Fernbedienung drücken.

Wenn Sie Aufzeichnungen programmiert haben, kann das Gerät nicht in den Energie-Sparmodus ausgeschaltet werden.

Reinigungsautomatik für die Videoköpfe

Die Videoköpfe Ihres Gerätes sind hochpräzise Bauteile, deren störungsfreier Betrieb davon abhängt, daß sie nicht durch Staub oder Bandabrieb verschmutzt sind. In Ihren Videorecorder ist deshalb eine Vorrichtung eingebaut, die beim Einschieben einer Cassette die Videoköpfe automatisch säubert.

Selbstdiagnose- und Überprüfungs-Funktionen

Der Videorecorder ist mit einer „Video Doktor“-Elektronik ausgestattet, die über ein eigenes Menü aufgerufen wird und dann für die folgenden Funktionen oder Probleme Lösungen auf dem Fernsehbildschirm anzeigt.

Drücken Sie die i-Taste [12], um das Haupt-Menü aufzurufen und wählen Sie mit den Pfeiltasten LINKS/RECHTS[11] den links gezeigten Menüpunkt an. Drücken Sie die Taste OK [3]. Das untenstehende Menü erscheint.

VIDEO DOKTOR ANTENNENKABEL PRÜFEN STATUS VIDEOKÖPFE AURNAHM ESCHUTZ SPEICHERPLÄTZE BELEGT NÄCHSTES TIM ERPROGRAMM OK

Wenn Sie mit den Pfeiltasten UNTEN/OBEN [11] über die aufgeführten Menüpunkte gehen, können Sie beispielsweise kontrollieren,

• ob eine Kabelverbindung zum Fernsehgerät korrekt oder fehlerhaft ist;
• ob die Videoköpfe sauber sind oder gereinigt werden sollten;
• ob die eingelegte Videocassette für eine Aufnahme geeignet ist oder nicht (ob der Aufnahmeschutz AKTIV ist, die Schutzlasche also herausgebrochen ist oder nicht);
• wieviele Sendungen für eine automatische Aufzeichnung mit SHOWVIEW oder dem normalen Timer programmiert wurden;
• welche programmierte Sendung als nächste ausgeführt wird.

[1] POWER EJECT CLEAS OK [3] CLIENT RECK/ QSR PSTILL REW PLAY STOP FF 1 2 3 4 5 6 7 8 9 VIVCR 0 CM SKIP SHOWVIEW LP AV VIDEO Play C LOCK LG

Videorecorder „über den Antenneneingang“ anschließen

Über die Antennenbuchse „empfängt“ Ihr Fernsehgerät den Videorecorder wie jeden anderen Fernsehsender; und so, wie ein Fernsehsender auf einem oder mehreren Kanälen empfangen werden kann, so kann der Videorecorder, ab Werk voreingestellt auf dem Kanal 36, deshalb auch „empfangen“ werden.

Wir empfehlen Ihnen, dem Kanal 36 des Videorecorders den Programmspeicherplatz „0“ des Fernsehgerätes des Fernsehgerätes zuzuordnen, denn dieser Programmspeicherplatz ist normalerweise speziell für die Bildsignale von Videorecordern ausgelegt.

Schalten Sie das Fernsehgerät und den Videorecorder ein, wählen Sie am Fernsehgerät den Programmspeicherplatz „0“ an und stellen Sie diesen auf den UHF-Kanal 36 ein. Auf dem Bildschirm Ihres Fernsehgerätes erscheint ein „Testbild“. Speichern Sie dieses „Bild“ für das Fernsehgerät – als Speicherplatz des Videorecordersignals.

Wenn Kanal 36 Ihres Fernsehgerätes bereits von einem Fernsehsender belegt ist, gehen Sie bitte so vor, wie nachfolgend von uns beschrieben ist.

Sie können am Videorecorder einen beliebigen anderen Fernsehkanal von Kanal 22 bis Kanal 68 einstellen und diesen dann am Fernsehgerät als „Empfangskanal“ einstellen. Wählen Sie also zuerst einen Speicherplatz Ihrer persönlichen Wahl.

Bei dem mit der Fernbedienung abgeschaltetem Videorecorder (nur die Uhrzeit wird im Display angezeigt) drücken Sie nun für länger als vier Sekunden die beiden Tasten PROG. OBEN und UNTEN. Die Anzeige der Uhrzeit wird ausgeschaltet und im Display erscheint „CH36“.

Mit den beiden PROG-Tasten können Sie nun schrittweise nach OBEN oder UNTEN den Videorecorder-Kanal für den zuvor am Fernsehgerät eingestellten Kanal anwählen. Wenn beide Kanäle übereinstimmen, erscheint wieder das oben erwähnte „Testbild“. Speichern Sie nun den Videorecorderkanal auf dem Programmspeicherplatz des Fernsehgerätes.

Abschließend drücken Sie die Taste [1] am Videorecorder, um die Auswahl zu bestätigen.

Ziehen Sie die Gebrauchsanleitung Ihres Fernsehgerätes zu Rate, um die beschriebenen Einstellungen korrekt vorzunehmen!

Die wichtigsten technischen Daten

Netzanschluß:	200...240 Volt Wechselspannung, 50 Hz.
Leistungsaufnahme:	ca. 18 Watt; Energie-Sparmodus 3 Watt.
Abmessungen:	360 x 94 x 270 mm (B x H x T).
Gewicht:	ca. 3,4 kg.
Betriebstemperatur:	5°C bis 35°C.
Betriebs-Luftfeuchtigkeit:	weniger als 80%.
Aufnahme-Format:	PAL (CCIR-Standard 625 Zeilen/50 Halbbilder) PAL/MESECAM.
Video-Format:	entsprechend den Spezifikationen für den VHS-Standard.
Videoköpfe:	2
Maximale Aufnahmezeit:	8 Stunden mit E-240-Cassette im LP-Modus.
Umspulzeit (E-180):	etwa 180 Sekunden.

Problem:	Bitte überprüfen Sie:
Gerät zeigt keine Funktion.	Ist das Gerät an eine Steckdose angeschlossen, die Netzspannung führt?
Videocassette kann nicht ein-geschoben werden.	Befindet sich bereits eine Cassette im Videorecorder? Zeigt die richtige Seite der einzulegenden Cassette nach oben (die Bandspulen sind durch das Fenster zu sehen)?
Nach Einschieben einer bespielten Cassette wird nicht automatisch auf „Wiedergabe“ geschaltet.	Ist die Löschschutz-Lasche der Cassette herausgebrochen?
Keine „Wiedergabe“ einer bestehenden Aufzeichnung.	Ist bei der „Wiedergabe“ über einen Programmspeicherplatz des Fernsehgerätes der Videorecorder auf den richtigen Kanal (22 bis 68) eingestellt? Sind der Fernseher und der Videorecorder mit einem Scart-Kabel verbunden und wurde der Fernseher auf „AV“ umgeschaltet?
„Wiedergabe“ ist verrauscht oder zeigt Störstreifen.	Ist das Videoband beschädigt? Ist das Band durch starke Magnetfelder beeinträchtigt worden? Zeigen andere Cassetten den gleichen Fehler? Können Sie –bei Störstreifen –mit den Pfeiltasten OBEN/UNTEN auf der Fernbedienung den Fehler beheben?
Fernsehprogramme können nicht aufgezeichnet werden.	Sind Antenne, Videorecorder und Fernsehgerät richtig verkabelt? Ist die Löschschutz-Lasche der verwendeten Cassette eventuell herausgebrochen?
SHOWVIEW- oder TIMER-Aufzeichnungen werden nicht ausgeführt.	Wurde die richtige SHOWVIEW-Kennzahl gewählt? Sind im Programmierspeicher die Daten richtig eingegeben worden? Hatte der Speicher noch freien Platz für Ihre Eingaben? War in der Zeitspanne zwischen der Programmierung und der „Aufnahme“ die Netzspannung längere Zeit unterbrochen?
	Wenn Sie nach den oben kurz beschriebenen möglichen Fehlerursachen Ihr Problem nicht beheben können, lesen Sie nochmals sogfältig unter den entsprechenden Hinweisen in der Bedienungsanleitung nach oder wenden Sie sich an Ihren Fachhändler.

LG Electronics Deutschland GmbH

Jakob-Kaiser-Straße 12

Postfach 244, 47877 Willich

Telefon: 02154 / 492-0, Telefax: 02154 / 428799

Internet: www.lge.de
