BFH040 - Metalldrehmaschine MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Metalldrehmaschine
Marke	Makita
Modell	BFH040
Spannung	230 V
Frequenz	50 Hz
Leistung	500 W
Drehzahlbereich	100 - 2500 U/min (stufenlos regelbar)
Spitzenweite	400 mm
Spitzenhöhe	100 mm
Gewicht	ca. 30 kg
Abmessungen (L x B x H)	800 x 300 x 300 mm
Werkzeugaufnahme	MK2 (Morsekegel)
Längsvorschub	Automatisch, einstellbar
Kühlmittelpumpe	Integriert (optional)
Schutzvorrichtung	Spindelschutzhaube
Reinigung	Mit trockenem Tuch, regelmäßige Schmierung
Ersatzteile	Verfügbar über Makita Service

Häufig gestellte Fragen - BFH040 MAKITA

Wie schalte ich die Drehmaschine ein?

Drücken Sie den grünen Startknopf an der Vorderseite. Stellen Sie sicher, dass die Not-Aus-Taste nicht gedrückt ist.

Welche Drehzahl sollte ich für Stahl wählen?

Für Stahl empfiehlt sich eine niedrige Drehzahl (ca. 500-800 U/min). Beachten Sie die Materialhärte.

Wie wechsle ich das Spannfutter?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Lösen Sie die Befestigungsschrauben und ziehen Sie das Futter ab.

Was tun bei Vibrationen während des Drehens?

Überprüfen Sie die Ausrichtung des Werkstücks und die Spannung des Antriebsriemens. Reduzieren Sie die Drehzahl.

Wie oft sollte ich die Führungen schmieren?

Nach jeweils 10 Betriebsstunden oder bei Bedarf mit geeignetem Öl.

Kann ich auch Holz bearbeiten?

Ja, aber mit reduzierter Drehzahl und geeigneten Werkzeugen. Vermeiden Sie übermäßige Späne.

Wie stelle ich den Längsvorschub ein?

Drehen Sie den Einstellknopf am Vorschubgetriebe auf die gewünschte Geschwindigkeit.

Was mache ich bei Überhitzung des Motors?

Schalten Sie die Maschine aus und lassen Sie sie abkühlen. Überprüfen Sie die Belastung.

Welche Sicherheitsausrüstung ist erforderlich?

Tragen Sie eine Schutzbrille, enganliegende Kleidung und kein Schmuck. Verwenden Sie die Schutzhaube.

Wo finde ich Ersatzteile?

Über den Makita Kundendienst oder autorisierte Händler. Die Modellnummer BFH040 angeben.

BEDIENUNGSANLEITUNG BFH040 MAKITA

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten und der Blockakku können von Land zu Land unterschiedlich sein.
  • Gewicht mit Akku nach EPTA-Verfahren 01/2003

END004-4

Symbole

Die folgenden Symbole werden für die Maschine verwendet.

Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

• Bitte Bedienungsanleitung lesen.
• Nur für EU-Länder

Werfen Sie Elektrogeräte oder Akkus nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte, 2006/66/EG über Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführt werden.

ENE033-1

Vorgesehene Verwendung

Die Maschine ist für das Eindrehen von Schrauben in Holz, Metall und Kunststoff vorgesehen.

ENG905-1

ENH101-14

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745:

Modell BFH040F, BFH090F, BFH120F

Schalldruckpegel ( L_pA ): 70 dB (A) oder weniger

Ungewissheit (K): 3 dB (A)

Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten

Gehörschutz tragen

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745:

Modell BFH040F, BFH090F, BFH120F

Arbeitsmodus: Schraubbetrieb ohne Schlag Vibrationsemission ( a_h ): 2,5 m/s ^2 oder weniger

Ungewissheit (K): 1,5 m/s²

ENG901-1

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️ WARNING:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).

Nur für europäische Länder EG-Übereinstimmungserklärung

Wir, die Firma Makita als verantwortlicher Hersteller, erklären, dass die folgende(n) Makita-Maschine(n):

Bezeichnung der Maschine:

Akku-Schrauber

Modell-Nr./ Typ: BFH040F, BFH090F, BFH120F der Serienproduktion entstammen und den folgenden europäischen Richtlinien entsprechen:

2006/42/EG

und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden:

EN60745

Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa, nämlich:

Makita International Europe Ltd.

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️ WARNUNG Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheit im Arbeitsbereich

1. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte und dunkle Bereiche führen zu Unfällen.
2. Betreiben Sie Elektrowerkzeuge nicht in explosiven Umgebungen, wie z.B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
3. Halten Sie Kinder und Umstehende während der Benutzung eines Elektrowerkzeugs vom Arbeitsbereich fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit

1. Der Stecker des Elektrowerkzeugs muss an die Steckdose angepasst sein. Der Stecker darf auf keinen Fall in irgendeiner Form abgeändert werden. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.

2. Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z.B. Rohre, Kühler, Herde, Kühlschränke). Es besteht erhöhte Stromschlaggefahr, falls Ihr Körper Erdkontakt hat.

3. Setzen Sie Elektrowerkzeuge keinem Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht die Stromschlaggefahr.
4. Behandeln Sie das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr.
5. Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für Freiluftbenutzung geeignetes Verlängerungskabel. Die Verwendung eines für Freiluftbenutzung geeigneten Kabels reduziert die Stromschlaggefahr.
6. Lässt sich der Einsatz eines Elektrowerkzeugs in feuchter Umgebung nicht vermeiden, verwenden Sie eine Stromquelle, die mit einem Fehlerstrom-Schutzschalter (GFCI) geschützt ist. Der GFCI verringert die Gefahr eines elektrischen Schlags.

Persönliche Sicherheit

1. Bleiben Sie wachsam, und lassen Sie beim Umgang mit einem Elektrowerkzeug Vorsicht und gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit während der Benutzung von Elektrowerkzeugen kann zu schweren Verletzungen führen.

2. Benutzen Sie Schutzausrüstung. Tragen Sie stets eine Schutzbrille. Sachgemäßer Gebrauch von Schutzausrüstung (z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Helm und Gehörschutz) trägt zu einer Reduzierung der Verletzungsgefahr bei.

3. Unbeabsichtigtes Einschalten verhüten. Vergewissern Sie sich, dass sich der Ein-Aus-Schalter in der Aus-Stellung befindet, bevor Sie die Stromquelle und/oder den Akku anschließen bzw. die Maschine aufheben oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Ein-Aus-Schalter oder das Anschließen bei eingeschaltetem Ein-Aus-Schalter führt zu Unfällen.

4. Etwaige Einstell-Schraubenschlüssel sind vor dem Einschalten des Elektrowerkzeugs zu entfernen. Ein Schrauben- oder Einstellschlüssel, der auf einem rotierenden Teil des Elektrowerkzeugs stecken gelassen wird, kann zu einer Verletzung führen.
5. Übernehmen Sie sich nicht. Achten Sie stets auf sicheren Stand und gute Balance. Sie haben dann in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.
6. Achten Sie auf zweckmäßige Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann sich in beweglichen Teilen verfangen.
7. Wenn Anschlussvorrichtungen für Staubabsaug- und Staubsammelgeräte vorhanden sind, sollten diese montiert und sachgerecht verwendet werden. Die Verwendung von Staubsammelvorrichtungen kann durch Staub verursachte Gefahren reduzieren.

Gebrauch und Pflege von Elektrowerkzeugen

1. Setzen Sie Elektrowerkzeuge keiner Gewaltanwendung aus. Verwenden Sie das korrekte Elektrowerkzeug für Ihre Anwendung. Ein korrektes Elektrowerkzeug verrichtet die anstehende Arbeit bei sachgemäßer Handhabung besser und sicherer.

2. Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem Ein-Aus-Schalter ein- und ausschalten lässt. Ein Elektrowerkzeug, das nicht auf die Schalterbetätigung reagiert, ist gefährlich und muss repariert werden.

3. Trennen Sie den Stecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen durchführen, Zubehör odarswechseln oder das Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren die Gefahr eines versehentlichen Einschaltens des Elektrowerkzeugs.
4. Bewahren Sie unbenutzte Elektrowerkzeuge außer Reichweite von Kindern auf, und lassen Sie nicht zu, dass Personen, die nicht mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sind, das Elektrowerkzeug benutzen. Elektrowerkzeuge in den Händen unerfahrener Benutzer sind gefährlich.
5. Pflegen Sie Elektrowerkzeuge. Überprüfen Sie Elektrowerkzeuge auf Fehlausrichtung oder Schleifen beweglicher Teile, Beschädigung von Teilen und andere Zustände, die ihren Betrieb beeinträchtigen können. Lassen Sie das Elektrowerkzeug bei Beschädigung vor der Benutzung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Gut instand gehaltene Schneidwerkzeuge mit scharfen Schneiden sind weniger anfällig für Klemmen und lassen sich leichter handhaben.
7. Benutzen Sie das Elektrowerkzeug, das Zubehör und die Werkzeugeinsätze usw. gemäß diesen Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der durchzuführenden Arbeit. Unsachgemäßer Gebrauch des Elektrowerkzeugs kann zu einer Gefahrensituation führen.

Gebrauch und Pflege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.
2. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.
3. Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.
4. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, begeben Sie sich zusätzlich in ärztliche Behandlung. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.

Wartung

1. Lassen Sie Ihr Elektrowerkzeug nur unter Verwendung identischer Ersatzteile von einem qualifizierten Wartungstechniker warten. Dadurch wird die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs gewährleistet.
2. Befolgen Sie die Anweisungen für die Schmierung und den Austausch von Zubehör.
3. Halten Sie Griffe trocken, sauber und frei von Öl und Fett.

GEB050-2

SICHERHEITSWARNUNGEN FÜR AKKU-SCHRAUBER

1. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungs-element verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Sorgen Sie für sicheren Stand und halten Sie jederzeit Gleichgewicht. Stellen Sie sicher, dass sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen keine Personen darunter aufhalten.

3. Halten Sie die Maschine sicher fest.
4. Halten Sie die Hände von rotierenden Teilen fern.
5. Das Einsatzwerkzeug oder das bearbeitete Werkstück nicht unmittelbar nach Beendigung der Arbeit berühren. Sie können sehr heiß sein und Verbrennungen verursachen.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

⚠️ WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

WICHTIGE SICHERHEITSVORSCHRIFTEN

FÜR AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1)Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw.
(3)Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.

2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

4. Verwenden Sie keinen Akku, der fallen gelassen oder erschüttert wurde.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist.
   Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

FUNKTIONSBESCHREIBUNG

⚠ VORSICHT:

- Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

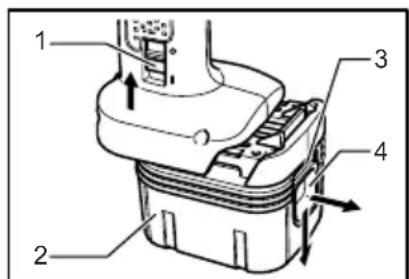

Anbringen und Abnehmen des Akkus

1. Verriegelungsschalter
2. Blockakku
3. Roter Teil
4. Knopf

004040

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus schieben Sie zunächst den Verriegelungsschalter hoch, und ziehen Sie dann den Akku vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus drücken. (Hinweis: Der Akku kann nicht entfernt werden, ohne den Verriegelungsschalter hochzuschieben.)

• Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Werkzeuggehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Wenn der rote Teil an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht richtig eingerastet. Schieben Sie den Akku vollständig ein, bis der rote Teil verschwindet. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.

• Schieben Sie den Verriegelungsschalter herunter, nachdem Sie den Akku eingeschoben haben. Selbst wenn der Ein-Aus-Schalter bei hochgeschobenem Verriegelungsschalter betätigt wird, läuft die Maschine nicht an. (Hinweis: Der Akku kann selbst bei heruntergeschobenem Verriegelungsschalter eingeschoben werden. Nachdem der Akku eingeschoben worden ist, springt der Verriegelungsschalter automatisch nach oben.)

• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Aufladen

Lesen Sie vor der Benutzung des Ladegerätes alle Anweisungen und Warnhinweise am Ladegerät durch.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist.

Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.

1. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
2. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
3. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.
4. Brechen Sie stets den Maschinenbetrieb ab und laden Sie den Akku, wenn Sie ein Aufleuchten der Warnlampe bemerken.

Auffrischladung

Mit dem Auffrischadapter (Sonderzubehör) kann ein inaktiver Akku aufgefrischt werden.

• Die Auffrischladung sollte einmal pro Woche durchgeführt werden.
- Wenn Sie einen neuen oder längere Zeit unbenutzten Akku laden, wird möglicherweise keine volle Ladung erzielt. In diesem Fall muss eine Auffrischladung durchgeführt werden. Der Akku kann die Maschinenleistung verringern, weil die chemische Substanz des Akkus inaktiv ist.

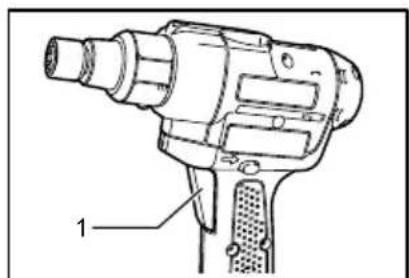

Schalterfunktion

1. Ein-Aus-Schalter
   004041

! VORSICHT:

- Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Einschalten der Maschine einfach den Ein-Aus-Schalter drücken. Zum Ausschalten lassen Sie den Ein-Aus-Schalter los.

Automatische Abschaltung

Wird der Ein-Aus-Schalter drei Minuten lang gedrückt gehalten, ohne Schrauben einzudrehen oder anzuziehen, schaltet sich die Maschine automatisch ab. Um die Maschine wieder einzuschalten, lassen Sie den Ein-Aus-Schalter los, und betätigen Sie ihn dann erneut.

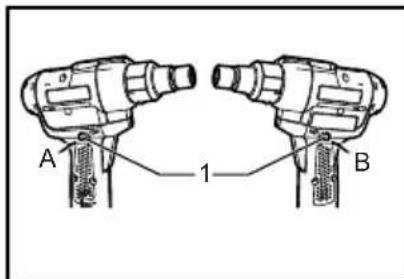

Drehrichtungsumschalterfunktion

1. Drehrichtungs- umschalthebel
   004042

! VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung.

Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung.

In der Neutralstellung des Drehrichtungsum- schalters ist der Ein-Aus-Schalter verriegelt.

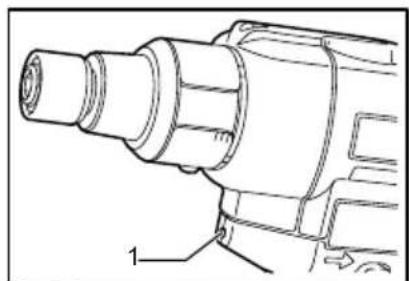

Aufleuchten der Lampen

Nur für die Modelle BFH040F/ BFH090F/BFH120F

- Blicken Sie nicht direkt in das Licht oder die Lichtquelle.

Betätigen Sie den Ein-Aus-Schalter, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe erlischt etwa 10 Sekunden nach dem Loslassen des Ein-Aus-Schalters automatisch.

HINWEIS:

- Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

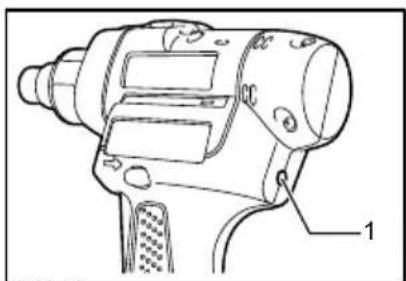

LED-Anzeige

Die LED-Anzeige an der Maschine zeigt die folgenden Funktionen an.

Summer

Nur für die Modelle BFH040F/BFH090F/ BFH120F

Der Summer an der Maschine signalisiert außerdem die folgenden Funktionen.

LED-Anzeige/Summer
Die LED-Anzeige/Summer an der Maschine zeigt die folgenden Funktionen an.

Funktion Zustand		Zustand von LED-Anzeige/Summer		Maßnahme
		LED-Anzeige Summer*
Anzugs-Abschaltautomatik	Diese Funktion wird aktiviert, wenn die Maschine das vorgegebene Anzugsmoment erreicht hat und der normale Anzugsvorgang beendet ist, um Überdrehen zu verhindern.	Leuchtet etwa eine Sekunde lang in Grün auf.	— —
Verzögerter Neustart	Die Maschine lässt sich nach der Aktivierung der Anzugs-Abschaltautomatik etwa eine Sekunde lang selbst durch Betätigung des Ein-Aus-Schalters nicht starten.
Warnung vor unzureichendem Anzugsmoment	Eine Schraube wird unzureichend angezogen, wenn der Ein-Aus-Schalter vor Erreichen des vorgegebenen Anzugsmoments losgelassen wird.	Leuchtet in Rot auf.	Langer Piepton	Schraube nachziehen.
Warnung für Akkukapazität	Zeigt die angemessene Zeit zum Auswechseln des Akkus an, wenn die Akkuleistung nachlässt.	Blinkt langsam in Rot.	Eine Folge langer Pieptöne	Den Akku durch einen voll aufgeladenen ersetzen.
Überprüfen der Akku-Restkapazität, Abschaltautomatik	Diese Funktion wird aktiviert, wenn der Akku nahezu erschöpft ist. Dabei bleibt die Maschine unverzüglich stehen.	Leuchtet in Rot auf.	Langer Piepton	Den Akku durch einen voll aufgeladenen ersetzen.
Bedienungsfehler der Akkuentnahme	Diese Funktion zeigt an, dass eine unzulässige Akkuentnahme versucht wird.	Leuchtet in Grün auf.	Langer Piepton	Den Ein-Aus-Schalter loslassen, den Verriegelungsschalter hochschieben, und dann den Akku entnehmen.
Überprüfen des LED-Anzeigen-, Lampen- und Summerbetriebs	Diese Funktion dient dazu, den korrekten Betrieb der LED-Anzeige, der Frontlampe und des Summers zu überprüfen, wenn ein Akku in die Maschine eingesetzt und der Verriegelungsschalter heruntergeschoben worden ist.	Leuchtet zuerst in Grün, dann in Rot auf (und dann schaltet sich die Frontlampe ein*).	Eine Folge sehr kurzer Pieptöne	—
Anti-Rücksetzung der Steuerung	Diese Funktion wird aktiviert, wenn aus irgendeinem Grund ein ungewöhnlicher Akkuspannungsabfall auftritt und die Maschine anhält.	Blinkt abwechselnd in Rot und Grün.	Eine Folge kurzer Pieptöne	Den Akku durch einen voll aufgeladenen ersetzen.
Überhitzen	Diese Funktion wird aktiviert, wenn die Temperatur des Steuergerätes oder Motors auf einen hohen Wert steigt und die Maschine stehen bleibt.	Blinkt schnell in Rot.	Eine Folge kurzer Pieptöne	Den Akku sofort abnehmen, und die Maschine abkühlen lassen.
Motorstörung	Zeigt einen abnormalen Zustand des Motors an. Die Maschine ist funktionsunfähig.	Blinkt abwechselnd in Rot und Grün.	Eine Folge kurzer Pieptöne	Makita-Kundendienststelle konsultieren.
Störung des Verriegelungsschalters	Dies zeigt eine Abnormalität des Verriegelungsschalters an, wenn der Akku eingeschoben worden ist. Die Maschine läuft nicht.	Blinkt abwechselnd in Rot und Grün.	Eine Folge kurzer Pieptöne	Makita-Kundendienststelle konsultieren.

*Nur für die Modelle BFH040F/BFH090F/BFH120F

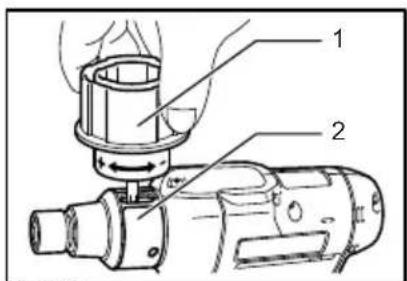

Einstellen des Anzugsmoments

Wenn Sie Maschinenschrauben, Holzschrauben, Sechskantschrauben usw. mit vorgegebenem Drehmoment anziehen wollen, stellen Sie das Anzugsmoment wie folgt ein.

1. Nehmen Sie zuerst den Akku von der Maschine ab.
2. Lösen und entfernen Sie die Schraube, die den Ring sichert.
3. Drehen Sie den Ring am Vorderende der Maschine von Hand, so dass ein Loch unter dem Ring sichtbar wird.
4. Bringen Sie den Akku an, und drücken Sie den Ein-Aus-Schalter. Lassen Sie den Schalter los, so dass sich der Einstellring dreht und im Loch sichtbar wird. Nehmen Sie dann den Akku ab.
5. Benutzen Sie den gesonderten Einstellknopf zur Einstellung des Anzugsmoments. Führen Sie den Stift des Einstellknopfes in das Loch an der Vorderseite des Werkzeugs ein. Drehen Sie dann den Einstellknopf im Uhrzeigersinn, um das Anzugsmoment zu erhöhen, oder entgegen dem Uhrzeigersinn, um das Anzugsmoment zu verringern.

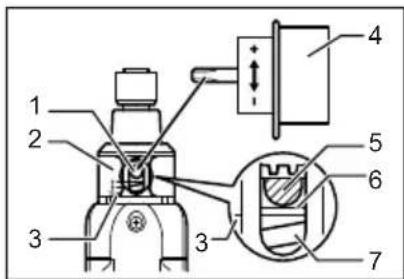

1. Einstellring
2. Ring
3. Skala
4. Einstellgriff
5. Loch für Einstellgriff
6. Gelbe Linie
7. Druckfeder

004046

1. Richten Sie die gelbe Linie auf die gewünschte Zahl der Anzugsmomentskala aus.
2. Setzen Sie den Akku ein, und vergewissern Sie sich mit Hilfe eines Anzugsmomentprüfers, dass das korrekte Anzugsmoment eingestellt worden ist.
3. Drehen Sie den Ring so, dass das Loch für den Einstellgriff verdeckt ist. Halten Sie dann den Ring fest, und sichern Sie ihn mit der Schraube.

HINWEIS:

• Die Nummern auf der Anzugsmomentskala dienen lediglich als Anhaltspunkte für die Einstellung des gewünschten Anzugsmoments.

MONTAGE

VORSICHT:

- Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Montage und Demontage von Einsatzwerkzeugen

004521

Verwenden Sie nur den in der Abbildung gezeigten Schraubendreher- oder Steckschlüsseleinsatz. Verwenden Sie keinen anderen Schraubendreher- oder Steckschlüsseleinsatz.

A = 17 mmB = 14 mm	Zur Montage dieser Einsatztypen wenden Sie Verfahren (1) an.(Hinweis) Diese Makita-Einsatztypen sind erhältlich.
A = 12 mmB = 9 mm	Zur Montage dieser Einsatztypen wenden Sie Verfahren (2) an.(Hinweis) Für die Montage des Einsatzes wird ein Einsatzhalter benötigt.
	Für europäische sowie nord- und südamerikanische Länder.Nur diese Einsatztypen verwenden. Wenden Sie Verfahren (1) an.(Hinweis) Einsatzhalter wird nicht benötigt.

1. Ziehen Sie die Werkzeugaufnahme zum Anbringen des Einsatzes in Pfeilrichtung, und führen Sie den Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie dann die Werkzeugaufnahme los, um den Einsatz zu sichern.

1. Einsatz
2. Werkzeugaufnahme

004047

1. Ziehen Sie die Werkzeugaufnahme zum Anbringen des Einsatzes in Pfeilrichtung, und führen Sie Einsatzhalter und Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. Der Einsatzhalter muss mit der spitzen Seite nach innen in die Werkzeugaufnahme eingeführt werden. Lassen Sie dann die Werkzeugaufnahme los, um den Einsatz zu sichern.

1. Einsatz
2. Einsatzhalter
3. Werkzeugaufnahme

006128

Ziehen Sie die Werkzeugaufnahme zum Abnehmen des Einsatzes in Pfeilrichtung, und ziehen Sie dann den Einsatz kräftig heraus.

HINWEIS:

- Wird der Einsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Einsatz nicht eingespannt wird. Versuchen Sie in diesem Fall, den Einsatz wie oben beschrieben neu einzuführen.

BETRIEB

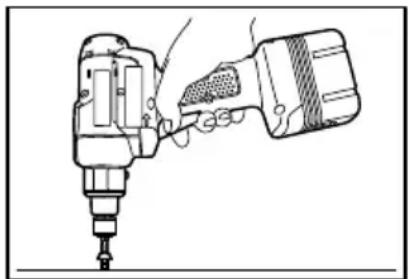

Schraubbetrieb

Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein, und üben Sie Druck auf die Maschine aus. Schalten Sie dann die Maschine ein. Wenn die Kupplung einrückt, bleibt der Motor automatisch stehen. Lassen Sie dann den Ein-Aus-Schalter los.

HINWEIS:

- Achten Sie darauf, dass die Spitze des Schraubendrehereinsatzes senkrecht in den Schraubenkopf eingeführt wird, um eine Beschädigung von Schraube und/oder Einsatz zu vermeiden.

WARTUNG

VORSICHT:

- Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. - Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

ZUBEHÖR

⚠ VORSICHT:

- Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Ladegerät DC18RA
  • Ni-MH-Akku BH1220/1233
  • Automatischer Auffrischadapter
• Einstellknopf

Makita Corporation

Anjo, Aichi, Japan
