Produkttyp	Heckenschere
Marke	HITACHI
Modell	CH 78EB
Motorgröße	21,1 cm³
Zündkerze	Champion RCJ-8Y oder entsprechend
Kraftstofftank Kapazität	0,35 l
Trockengewicht	5,0 kg
Gesamtlänge der Schneidevorrichtung	770 mm
Schneidblattart	Doppelmesser
Schalldruckpegel LpA	91,4 dB(A)
Schallleistungspegel LwA	104 dB(A)
Vibrationspegel (vorderer Griff)	3,5 m/s²
Vibrationspegel (hinterer Griff)	5,3 m/s²
Kraftstoffgemisch	25:1 bis 50:1 (Zweitaktöl)
Zündkerzenabstand	0,6 mm
Getriebeschmierung	Lithiumfett, alle 50 Betriebsstunden
Luftfilterreinigung	Täglich
Sicherheitsausrüstung	Helm, Gesichts- und Gehörschutz
Lieferumfang	Kombinierter Steckschlüssel, Klingendeckel
Schneidblattbefestigung	4 oder 5 Schrauben

Häufig gestellte Fragen - CH 78EB HITACHI

Wie mische ich das Kraftstoffgemisch richtig?

Verwenden Sie bleifreies Benzin mit Oktanzahl 89 oder höher und echtes Zweitaktöl. Mischen Sie im Verhältnis 25:1 bis 50:1. Füllen Sie zuerst die Hälfte des Benzins in einen sauberen Behälter, geben Sie die gesamte Ölmenge hinzu, schütteln Sie gut, und fügen Sie dann den Rest des Benzins hinzu. Schütteln Sie erneut vor dem Einfüllen in den Tank.

Was muss ich vor dem Starten beachten?

Stellen Sie sicher, dass die Schneidvorrichtung nicht mit Gegenständen in Kontakt kommt. Setzen Sie den Zündschalter auf EIN. Betätigen Sie die Ansaugpumpe (falls vorhanden). Drücken Sie die Gaszug-Auslösersperre, ziehen Sie den Gaszug und drücken Sie die Gaszugsperre (falls vorhanden). Stellen Sie den Drosselhebel auf GESCHLOSSEN. Ziehen Sie kräftig am Startergriff.

Wie stelle ich den Vergaser ein?

Der Vergaser hat eine Leerlauf-Einstellschraube (T). Reinigen Sie zuerst den Luftfilter. Stellen Sie die Leerlaufdrehzahl so ein, dass die Schneidvorrichtung stillsteht. Drehen Sie die Schraube im Uhrzeigersinn, bis sich die Klinge zu drehen beginnt, dann entgegen dem Uhrzeigersinn, bis sie stoppt. Der Motor sollte in jeder Position gleichmäßig laufen. Wenn die Klinge weiterläuft, wenden Sie sich an einen autorisierten HITACHI-Service.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilterdeckel und nehmen Sie den Filter heraus. Waschen Sie ihn in warmer Seifenlauge. Lassen Sie ihn vollständig trocknen. Tauchen Sie ihn dann in Zweitaktgemisch und drücken Sie ihn aus, um überschüssiges Öl zu entfernen. Wechseln Sie den Filter regelmäßig aus.

Wann muss ich die Zündkerze wechseln?

Überprüfen Sie die Zündkerze bei Startschwierigkeiten, Leistungsverlust oder unruhigem Leerlauf. Reinigen Sie sie und stellen Sie den Elektrodenabstand auf 0,6 mm ein. Wechseln Sie die Zündkerze nach ca. 100 Betriebsstunden oder bei starker Verrußung aus. Verwenden Sie den empfohlenen Typ Champion RCJ-8Y.

Welches Öl verwende ich für das Getriebe?

Verwenden Sie lithiumbasiertes Qualitätsfett. Füllen Sie es in die Schmieröffnung, bis etwas Fett zwischen den Schneidmessern und dem Getriebegehäuse austritt. Schmieren Sie das Getriebe alle 50 Betriebsstunden, bei starker Beanspruchung häufiger.

Wie lagere ich das Gerät über längere Zeit?

Lassen Sie den Kraftstoff vollständig ab. Starten Sie den Motor und lassen Sie ihn laufen, bis er von selbst stoppt. Reparieren Sie eventuelle Schäden. Reinigen Sie das Gerät gründlich. Geben Sie einige Tropfen Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder und drehen Sie den Motor einige Male. Lagern Sie das Gerät an einem trockenen Ort, abgedeckt und außerhalb der Reichweite von Kindern.

Welche Sicherheitsausrüstung ist erforderlich?

Tragen Sie stets einen Helm, Gesichtsschutz oder Schutzbrille und Gehörschutz. Zusätzlich sind schwere lange Hosen, Stiefel und Handschuhe erforderlich. Vermeiden Sie lockere Kleidung, Schmuck und offenes Haar. Arbeiten Sie nicht unter Alkohol- oder Medikamenteneinfluss.

Was tun bei starken Vibrationen?

Starke Vibrationen können auf ein Problem mit der Schneidvorrichtung oder dem Motor hinweisen. Überprüfen Sie, ob die Schneidblätter richtig eingestellt sind (Spalt). Stellen Sie sicher, dass alle Schrauben fest angezogen sind. Machen Sie regelmäßig Pausen, um der Weißfingerkrankheit vorzubeugen. Bei anhaltenden Vibrationen wenden Sie sich an den HITACHI-Service.

Wie stelle ich den Schneidblatspalt ein?

Lockern Sie die Befestigungsmuttern des Schneidblatts. Ziehen Sie die Befestigungsschrauben fest und lösen Sie sie dann um etwa 1/2 Umdrehung. Ziehen Sie dann die Muttern wieder fest. Der Spalt sollte so sein, dass sich die Blätter frei bewegen können, aber nicht zu viel Spiel haben. Schmieren Sie die Gleitflächen mit Maschinenöl.

BEDIENUNGSANLEITUNG CH 78EB HITACHI

Lesen Sie vor der Verwendung diese Anleitung sorgfältig durch.

HINWEIS : Nicht alle Geräte sind mit diesen Symbolen versehen.

	Kurzzeichen⚠️WARNUNG!Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
	Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung dieses Gerätes kann zu schweren oder sogar lebensgefährlichen Verletzungen führen.
	Die in der Bedienungsanleitung und an der Maschine angegebenen Warnhinweise und Anweisungen sind zu lesen und zu befolgen.
	Tragen Sie bei der Anwendung der Maschine stets Helm, Gesichts-und Gehörschutz.
Vor dem Gebrauch Ihres neuen GerätesBedienungsanleitung genau durchlesen.Montage und Einstellung der Schneidausrüstung kontrollieren.Das Gerät starten und die Vergasereinstellung prüfen. Siehe "Wartung".

Inhalt

Teilebezeichnungen 2

Warn- und Sicherheitshinweise ....3

Technische Daten ....4

Montage 5

Betrieb 5

Wartung ....5

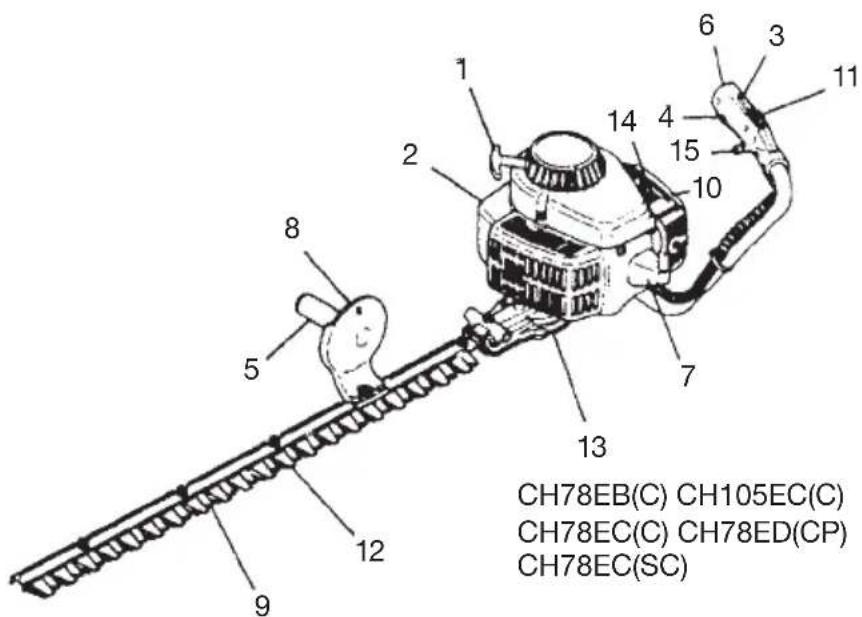

Teilebezeichnungen

Wie diese Vorschrift auf mehrere Ausführungen hinweist, es ist möglich, dass die Bilder und Ihr Apparat verschieden seien. Die Anleitungen befolgen, die auf Ihr Gerät zutreffen.

1. Startergriffzug
2. Kraftstofftank
3. Sicherheitsgasgriff
4. Gashebel
5. Vorderer Handgriff
6. Hintere Handgriff
7. Zündkerze
8. Handschutz
9. Schneide
10. Luftfilter
11. Zündschalter
12. Sleinscholz
13. Getriebegehäuse
14. Choke
15. Verriegelungsknopf (option)
16. Klingendeckel abdecken
17. Kombinierter Steckschlüssel
18. Bedienungsanleitung

Warn- und Sicherheitshinweise

Bedienersicherheit

- Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen.

• Stets schwere lange Hosen, Stiefel und Handschuhe tragen. Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das Haar ist so zu sichern, dass es nicht bis zu den Schultern herunterhängt.
• Das Gerät darf nicht von Personen bedient werden, die übermüdet oder krank sind oder unter Alkohol- oder Medikamenteneinfl uss stehen.
• Unter keinen Umständen zulassen, dass ein Kind oder eine unerfahrene Person mit dem Gerät arbeitet.
• Gehörschutz tragen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen.
• Tragen Sie Kopfschutz.
• Der Motor darf nie innerhalb geschlossener Räume oder Gebäude gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.
  • Die Griff e frei von Öl und Kraftstoff halten.
• Hände von den Schneiden fernhalten.
• Das Gerät nicht an der Schneidgarnitur fassen bzw. halten.
• Das Gerät nach dem Ausschalten des Motors erst am Boden abstellen, wenn das Schneidwerkzeug zum Stillstand gekommen ist.
• Bei Dauereinsatz von Zeit zu Zeit eine Pause einlegen als vorbeugende Maßnahme gegen die Weißfinigerkrankheit, die durch ständige Vibration verursacht wird.

WARNING

Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen die Weißfin gerkrankheit bzw. das Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen.

WARNING

Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen.

Geräte-/Maschinensicherheit

• Das Gerät vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.
• Gerissene, ausgebrochene oder auf andere Weise beschädigte Teile sind vor dem Einsatz des Gerätes durch neue zu ersetzen.
• Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.
• Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden.

WARNING

Keinesfalls das Gerät in irgendeiner Weise abändern. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist.

Kraftstoffsicherheit

• Kraftstoff im Freien und von Funken und Feuer entfernt mischen und einfüllen.
• Einen für Kraftstoff e zugelassenen Behälter verwenden.
• In der Nähe des Kraftstoff s, des Geräts sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen.
• Vor dem Starten des Motors muss eventuell verschütteter Kraftstoff restlos entfernt werden.
• Zum Starten des Motors das Gerät mindestens 3 m von der Kraftstoff einfüllstelle entfernen.
• Vor dem Abnehmen des Tankdeckels den Motor ausschalten.
• Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.
• Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoff dämpfe nicht mit Funken oder offenen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können.

! WARNING!

Kraftstoff ist leicht entfl ammbar, kann explodieren und schadet den Atemwegen, weshalb bei der Handhabung von und der Befüllung mit Kraftstoff entsprechend umsichtig vorzugehen ist.

Schneidsicherheit

• Das Werkzeug nur zum Schneiden von Hecken einsetzen.
• Vor jedem Gebrauch die zu mähende Fläche untersuchen. Gegenstände entfernen, bei denen die Gefahr besteht, daß sie hochgeschleudert werden oder sich im Mähkopf verfangen.
• Beim Schneiden von Vegetation, die mit Insektenbekämpfungemitteln behandelt wor-den ist, zum schutz der Atmungsorgane eine Aerosd-schutzmaske tragen.
• Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m Gefah-renzone aufhalten. Motor sofort abstellen, wenn sich jemand nähert.
• Gerät fest mit beiden Händen halten.
• Stets für gute Standsicherheit sorgen. Nicht zu weit vorbeugen.
• Mähkopf und Schalldämpfer sowie Schneid-Vorsatzgerät vom Körper fern-halten, wenn der Motor läuft.
• Das Schneidwerkzeug unter Schulterhöhe halten.NIEMALS auf einer Leiter, in einem Baum oder in eineranderen Lage betreiben, die keinen stabilen Stand zuläßt.

Wartungssicherheit

• Das Gerät vorschriftsmäßig warten.
- Vor Durchführung von Wartungsarbeiten die Zündkerze entfernen, sofern es sich nicht um eine Vergasereinstellung handelt.
- Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.
- Nur Original-Ersatzteile von HITACHI verwenden, wie vom Hersteller empfohlen.

VORSICHT

Den Zugstarter nicht zerlegen. Die Feder der Vorrichtung kann Verletzungen verursachen.

Transport und Lagerung

• Das Gerät mit ausgeschaltetem Motor tragen und den Schalldämpfer vom Körper fernhalten.
• Den Motor abkühlen lassen, den Kraftstoff tank entleeren und das Gerät sichern, bevor es gelagert oder in einem Fahrzeug transportiert wird.
• Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.
• Das Gerät so lagern, dass es nicht in Kinderhände gerät.
• Das Gerät sorgfältig reinigen und warten, um es dann an einem trockenen Ort zu lagern.
• Bei Transport oder Lagerung darauf achten, dass der Zündschalter ausgeschaltet ist.
• Beim Transport in einem Fahrzeug den Klingenschutz auf die Klinge aufsetzen.

In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an Ihren HITACHI autorisierten Service-Werkstatt.

Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben:

WARNING

Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann.

VORSICHT

Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann.

HINWEIS

Kennzeichnet nützliche Informationen für den vorschriftsmäßigen Gebrauch.

Tenchnische Daten

MODELL		CH78EB (C)	CH78EC (SC)	CH78EC (C)CH78EB (C)CH105EC (C)
	Motorgröße ( cm^3 ) ( m^2 )	21.1	23.9	23.9 23.9
	Zündkerze	Champion RCJ-8Yoder entsprechend	←	←	←
	Kapazität des Kraftstofftanks ( )	0.35 0.35 0.35 0.4
	Trockengewicht (kg)	5.0	5.0 5.6	CH78EC (C)......5.4CH105EC (C)...5.6
	Gesamtlänge der Schneidevorrichtung (mm)	770	770 760	CH78EC (C)......760CH105EC (C)...1000
	Art der Klinge	○	○	○	○
	Schalldruckpegel LpA (dB (A))(ISO 22868)Schwankung (dB(A))	91.4 93.9 96.70.2 0.2		0.2	98.30.2
	Schallleistungspegel Lw gemessen (dB(A))(ISO 22868)Schallleistungspegel LwA (dB (A))(2000/14/EC)	101104	101104	101104 104
Vibrationspegel ( m/s^2 ) (ISO 22867)Vorderer GriffHinterer GriffSchwankung ( m/s^2 )		3.55.31.5	4.76.41.5	CH78EC (C)......7.0CH105EC (C)...6.8CH78EC (C)......7.8CH105EC (C)...5.61.5	6.111.11.5

HINWEIS : Die entsprechenden Geräusch-/Vibrationspegel werden aus der gesamten Geräusch-/Vibrationsenergie zeitgewichtet unter verschiedenen Arbeitsbedingungen mit folgender Zeitverteilung berechnet: 1/2 Leerlauf, 1/2 schnell.

*Änderungen der technischen Daten jederzeit vorbehalten.

Montage

Handgriff B (3) und Sammelblech (4) (Abb. 1)

1. Die vier Muttern und Scheiben (1) vom Messerblattende entfernen.

HINWEIS!

Wenn nur Handgriff B montiert ist, braucht nur die Mutter des längsten Bolzens entfernt zu werden.
2. Das Sammelblech am Führungsstab anbringen und die Mutter mit Scheibe von Hand festziehen.

* Man braucht zwei besondere Unterleg- scheiben von je (1-5) unter der Messerführung oder auf den zwei Klingenbefestigungsbolzen vom Messerende her, um die Feststellplatte auf der CH105EC (C) einzurichten. (Falls vorhanden)

1. Den Handgriff B auf den längsten Bolzen setzen und die Mutter mit Scheibe von Hand festziehen.
2. Bevor die von Hand angezogenen Muttern festgezogen werden, die Messer - Sicher-ungsschrauben (2) fest einschrauben, und dann wieder eine halbe Umdrehung lösen.
3. Mit den Schrauben in dieser Position, die Messersicherungsmuttenh festziehen.

Betrieb

Kraftstoff (Abb. 2)

! WARNING!

• Der Motor ist ein Zweitakter und muss daher mit einer Kraftstoff/Öl-Mischung betrieben werden. Bei Umgang mit Kraftstoff für gute Entlüftung sorgen.
• Kraftstoff ist stark entfl ammbar und kann bei Einatmen oder Hautkontakt schwere Verletzungen verursachen. Kraftstoff stets mit der geboteten Umsicht handhaben. Bei der Handhabung von Kraftstoff in Gebäuden immer auf gute Belüftung achten.

Benzin

• Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwen-den.
• Verwenden Sie echtes Zweitaktöl oder eine Mischung von 25:1 bis 50:1. Lesen Sie die Angaben auf dem Ölbehälter oder wenden Sie sich an den HITACHI autorisierten Service-Werkstatt, um sich über das Mischverhältnis zu informieren.
• Falls kein echtes Zweitaktöl verfügbar ist, verwenden Sie ein hochqualitatives Motoröl mit Korrosionsschutz-Additiv, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (JASO FC- oder ISO EGC-KLASSIFIKATION).
• Auf keinen Fall Mehrbereichsöl (10 W/30) oder Altöl verwenden.
• Stets Benzin und Öl in einem separaten sauberen Behälter mischen.

Zuerst die Hälfte des Benzins einfüllen. Dann die ganze Ölmenge. Die Kraftstoffmischung verrühren (schütteln). Danach das restliche Benzin hinzufügen.

Die Kraftstoffmischung sorgfältig verrühren (schütteln), bevor der Tank gefüllt wird.

Auftanken

⚠️ WARNING! (Abb. 3)

• Beim Auftanken immer den Motor abstel-len.
• Zum Einfüllen von Kraftstoff den Kraft-stofftankdeckel (1) langsam aufdrehen, um einen eventuellen Überdruck im Tank abzulassen.
• Nach dem Auftanken den Tankdeckel richtig zudrehen.
• Niemals den Motor an der Auftankstelle starten.
• Eventuell auf die Kleidung geratenen Kraftstoff sofort mit Seife auswaschen.
• Nach dem Auftanken sicherstellen, dass kein Kraftstoff ausläuft.

Beim Auftanken auf Reinlichkeit achten. Um den Tankdeckel herum sauber abwischen. Verunreinigungen im Tank können zu Betriebsstörungen führen.

Vor dem Auftanken den Kraftstoff durch Schütteln des Behälters gut mischen.

Anlassen

ACHTUNG!

Vor dem Anlassen sicherstellen, daß die Schneidvorrichtung nicht mit irgendwelchen Gegenständen in Berührung kommt.

1. Stellen Sie den Zündschalter (1) in die Stellung EIN (A). (Abb. 4) *Die Ansaugpumpe (4) mehrmals betätigen, damit Kraftstoff durch die Pumpe oder das Rücklaufrohr fließt. (falls vorhanden) (Abb. 5)
2. Bei gedrückter Gaszug-Auslösersperre (2) den Gaszugauslöser ziehen und die Gaszugsperre (3) (falls vorhanden) drücken. Danach langsam den Gaszugauslöser und die Gaszug-Auslösersperre lösen. Hierdurch wird der Gaszug in der Startstellung gesichert. (Abb. 4)
3. Stellen Sie den Drosselhebel (5) in die Stellung GESCHLOSSEN (B). (Abb. 6)
4. Nun kräftig am Starterhandgriff ziehen, dabei den Griff fest in der Hand halten. damit er nicht zurückschnellen kann. (Abb. 7)
5. Stellen Sie den Drosselhebel in die Stellung BETRIEB (offen), sobald Sie hören, dass der Motor zu starten versucht (C).

HINWEIS!

Wenn der Motor nicht anspringt, die Punkte 2 bis 4 oben wiederholen.

1. Danach den Motor ca. 2-3 Minuten Warm- laufen lassen. bevor er belastet wird.

Schneiden

Beim Schneiden Vollgas geben, um die erfor-derliche Schnittgeschwindigkeit zu erreichen. Beim Stutzen von Heckenkanten die Heck-enschere so halten, daß die Schneiden zwischen 15 und 30° zur Horizontalen geneigt sind. Den Trimmer im Bogen zur Heckenkante führen, damit das Schnittgut zu Boden fällt. Beim Stutzen der Heckenseiten die Schneide vertikal halten und das Gerät im Bogen führen.

Anhalt (Abb. 8)

Drosseln Sie die Motordrehzahl und drücken Sie den Zündschalter in die Stop-Position (F).

Wartung

WARTUNG, AUSTAUSCH ODER REPA-RATUR DERABGASKONTROLLVORRICHTUNGEN UND - SYSTEME KANN DURCH EIN BELIEBIGE NICHT AUF STRASSENFAHRZEUGE SPE-ZIALISIERTE FACHWERKSTATT ODER PERSON.

Vergaser-Einstellung (Abb. 9)

! WARNING!

Es ist möglich, dass die Schneidevor-richtung während der Vergasereinstellungen in Betrieb gesetzt wird.

!WARNUNG!

Den Motor niemals ohne angebaute Kupplungsabdeckung (1) anlassen, da sich die Kupplung dabei lösen und Verletzungen verursachen kann.

Im Vergaser werden Luft und Kraftstoff ge-mischt. Die Einstellung des Vergasers ist beim Probelauf im Werk schon vorgenommen worden. Je nach Einsatzort kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser hat eine Einstellschraube:

T = Leerlauf-Einstellschraube.

Einstellung des Leerlaufs (T)

Luftfilter reinigen. Die Leerlaufdrehzahl so einstellen, bis die Schneidvorrichtung sich nicht mehr dreht. Falls eine Einstellung notwendig ist, bei laufendem Motor die Leer-laufschraube T (im Uhrzeigersinn) hinein-drehen, bis die Schneidvorrichtung sich zu drehen beginnt. Dann (entgegen dem Uhr-zeigersinn) aufdrehen, bis die Schneidvor-richtung stehenbleibt. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in jeder Position gleichmäßig läuft, doch in gutem Verhältnis zur Drehzahl wo die Schneidvorrichtung sich zu drehen beginnt.

Wenn sich die Schneidvorrichtung nach der Einstellung der Leerlaufdrehzahl weiterhin dreht, wenden Sie sich an den HITACHI autorisierten Service-Werkstatt.

Luftfilter (Abb. 10)

Luftfilter regelmässig von Staub und Schmutz reinigen, zur Vermeidung von:

• Vergaserstörungen.
- Startschwierigkeiten.
- Leistungsminderung.
- Unnötiger Verschleiss der Motorteile.
- Unnormal hoher Kraftstoffverbrauch.

Luftfilter täglich reinigen, bei schwierigen Verhältnissen öfter.

Reinigung des Luftfilters

Den Luftfilterdeckel abnehmen und den Filter heraus nehmen. Den Filter in warmer Seifenlauge auswaschen. Bevor er wieder montiert wird, muss der Filter ganz trocken sein. Ein Luftfilter, der eine lange Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist daher in regelmässigen Abständen auszuwechseln. Ein beschädigter Luftfilter ist immer auszuwechseln.

HINWEIS!

Das Element in Zweitaktgemisch o.ä. einwei-chen. Danach das Element ausquetschen, um das Gemisch vollständig zu verteilen und eventuelles überschüssiges Gemisch zu beseitigen.

Zündkerze (Abb. 11)

Der Zustand der Zündkerze wird durch fol-gende Faktoren verschlechtert:

• Falsch eingestellter Vergaser.
- Falsches Kraftstoffgemisch (zu viel Öl). Minderweriges Zweitaktöl
• Verschmutzter Luftfilter.
- Schwierige Betriebsverhältnisse. (z.B. bei kalter Witterung) Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen. Bei geringer Leistung der Heckenschere, wenn der Motor schwer zu starten ist oder wenn er im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen. Gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,6 mm beträgt. Die Zündkerze ist nach ungefähr 100 Betriebs-stunden bzw. bei starker Verrußung der Elektroden auszutauschen.

HINWEIS!

In manchen Gebieten ist zur Unterdrückung von Zündsignalen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte die Maschine anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets gleichwertige Ersatzkerzen verwendet werden.

Schneidblatt (Abb. 12, 13)

Die Schneidblätter sind an der Schneidblattführung mit vier oder fünf Schrau-ben befestigt. Diese erlauben nach dem Festziehen noch ausreichend Spiel, so daß sich die Schneidblätter frei bewegen können.

Wenn der Spalt zu klein ist:

Die Schneidblätter können sich nicht frei bewegen, und die Gleitflächen können sich festsetzen.

Wenn der Spalt zu groß ist:

Die Schneidblätter haben nicht genügend Schärfe.

Einstellen des Spaltes:

1. Die Befestigungsmuttern des Schneidblatts lockern.
2. Die Befestigungsschrauben des Schneid- blatts erst festziehen und dann um etwa 1/2 Umdrehung lockern.
3. Nun die Bestigungsmuttern des Schneid- blatts wieder festziehen.
   Die Befestigungsschrauben der Schneidblattführung müssen ausgewechselt werden, wenn sie sich gelockert haben, abge-nutzt oder beschädigt sind. Auch ein beschädigtes Schneidblatt muß ausgetauscht werden.

HINWEIS!

Die Gleitflächen des Schneidblatts müssen mit Maschinenöl eingeschmiert werden.

Getriebegehäuse (Abb. 14)

Ein lithiumbasiertes Qualitätsfett in die Schmieröffnung einfüllen, bis etwas davon zwischen den Schneidmessern und dem Getriebegehäuse wieder herauskommt.

HINWEIS!

Das Getriebegehäuse alle 50 Betriebs-stunden schmieren, bei starker Beanspruchung häufiger.

Kraftstofffilter (Abb. 15)

Den Kraftstofffilter aus dem Kraftstofftank entfernen und gut mit Lösungsmittel auswaschen. Den Filter danach wieder in den Tank schieben.

HINWEIS!

Den Filter bei extremer Verschmutzung und Brüchigkeit durch einen neuen ersetzen.

Längerfristige Lagerung

Den Kraftstoff vollständig aus dem Tank ablassen. Den Motor starten und laufen las-sen, bis er von selbst stoppt. Eventuelle beim Gebrauch entstandene Schäden instand set-zen. Das Werkzeug mit einem sauberen Lappen oder Druckluft gründlich reinigen. Einige Tropfen Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder geben und den Motor einige Male drehen lassen, damit sich das Öl gut verteilt. Das Gerät abdecken und an einem trockenen Ort lagern.

Wartungsschema

Nachstehend folgen einige allgemeine War-tungsanweisungen. Für weitere Informationen wenden Sie sich bitte an den HITACHI autorisierten Service-Werkstatt.

Tägliche Wartung

• Die Heckenschere äusserlich reinigen.
- Der Klingenschutz muss unbeschädigt und frei von Rissen sein. Wenn der Klingen- schutz einen mechanischen Schaden oder Risse aufweist, muss er ausgetauscht werden.
- Das Schneidmesser muß scharf und frei von Rissen sein.
- Den Festsitz der Spindelmutter kontrollieren.
- Darauf achten, daß der Transportschutz für das Sägeblatt einwandfrei ist und ordnungsgemäss befestigt werden kann.
- Kontrollieren, ob Muttern und Schrauben angezogen sind.

Wöchentliche Wartung

• Den Starter und insbesondere das Seil überprüfen.
  • Die Zündkerze äusserlich reinigen.
• Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Ab- stand auf 0.6 mm einstellen oder eine neue Zündkerze einschrauben.
  • Die Luftschlitze am Startergehäuse auf Verstopfung kontrollieren.
• Stellen Sie sicher, dass das Getriebegehäuse mit ausreichend Fett gefüllt ist.
• Luftfilter reinigen.

Monatliche Wartung

• Den Kraftstoff tank mit Benzin ausspülen und den Kraftstofffilter reinigen.
• Das Äußere des Vergasers und seine Umgebung reinigen

Vierteljährliche Wartung

• Reinigen Sie die Kühlrippen am Zylinder.
• Den Lüfter und seine Umgebung reinigen.
• Den Schalldämpfer von Rußablagerungen befreien.

VORSICHT

Das Reinigen von Zylinderrippen, Gebläse und Schalldämpfer muss von einem einer von HITACHI autorisierten Service-Werkstatt durchgeführt werden.

Επεξηγηση συμβολων
