| Produkttyp | Dunstabzugshaube |
| Marke | Smeg |
| Modell | KQR45NE |
| Farbe | Edelstahl |
| Montageart | Wandmontage |
| Breite | 45 cm |
| Tiefe | ca. 45 cm |
| Höhe (min - max) | 70 - 110 cm |
| Gewicht | ca. 10 kg |
| Energieeffizienzklasse | A+ |
| Motorleistung | 200 W |
| Abluftleistung (max.) | 500 m³/h |
| Umluftbetrieb möglich | Ja (mit Aktivkohlefilter) |
| Filtertyp | Metallfettfilter, Aktivkohlefilter |
| Anzahl Geschwindigkeiten | 3 |
| Beleuchtung | LED (2x 3 W) |
| Lautstärke (max.) | 55 dB |
| Steuerung | Elektronische Tasten |
| Abluftanschluss | 150 mm |
| Sicherheitsfunktionen | Automatische Abschaltung, Überhitzungsschutz |
| Reinigung | Fettfilter spülmaschinengeeignet |
| Ersatzteile | Filter, LED-Leuchten erhältlich |
Häufig gestellte Fragen - KQR45NE SMEG
Benutzerfragen zu KQR45NE SMEG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch KQR45NE - SMEG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KQR45NE von der Marke SMEG.
BEDIENUNGSANLEITUNG KQR45NE SMEG
EMPFEHLUNGEN UND HINWEISE 35
CHARAKTERISTIKEN 38
MONTAGE 39
BEDIENUNG 42
WARTUNG 43
INHOUDSOPGAVE
NL
ADVIEZEN EN SUGGESTIES....45
EIGENSCHAPPEN 48
INSTALLATIE 49
GEBRUIK 52
ONDERHOUD 53
ÍNDICE
ES
Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
INSTALLATION
- Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
- Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
- Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube
zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.
- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
- Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.
GEBRAUCH
• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
- Auf keinen Fall unter der Haube flambieren: Brandgefahr.
- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.
WARTUNG
- Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). - Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
- „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“.
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.
Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.


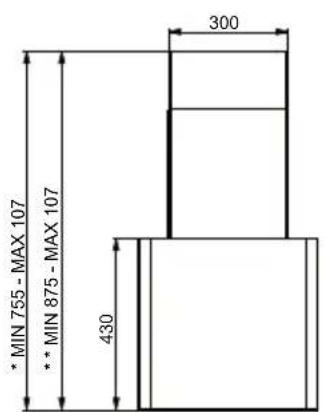

* MIN 755 - MAX 107 ** MIN 875 - MAX 107 430 300


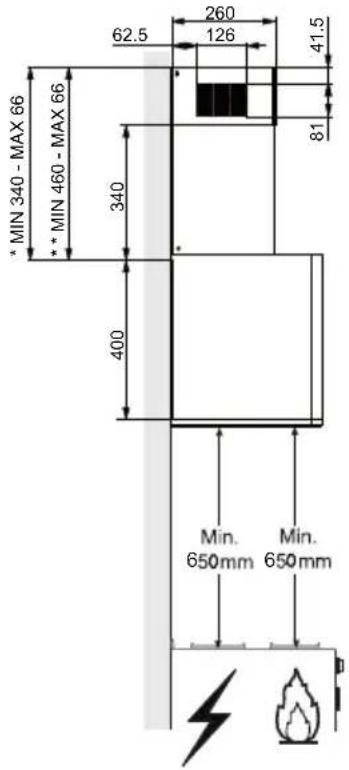

MIN 340 - MAX 66 MIN 460 - MAX 66 340 400 260 126 62.5 41.5 81 Min. 650mm Min. 650mm* Abmessungen der Haube in Abluftversion.
** Abmessungen der Haube in Umluftversion.

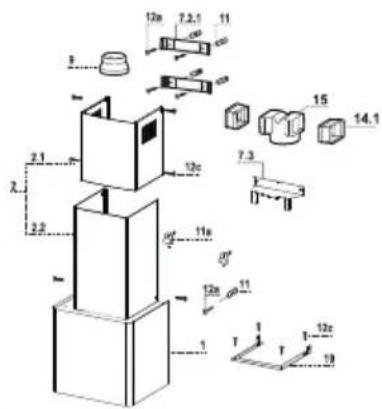

Komponenten
| Bezug Menge Produktkomponenten | |||
| 1 | 1 | Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Ventilatorgruppe, Filter | |
| 2 | 1 | Teleskopkamin, bestehend aus: | |
| 2.1 | 1 | Oberer Kaminteil | |
| 2.2 | 1 | Unterer Kaminteil | |
| 9 | 1 | Reduzierflansch ø 150-120 mm | |
| 14.1 | 2 | Anschlussverlängerung | Luftauslass |
| 15 | 1 | Anschluss | Luftauslass |
| 19 | 1 | Befestigungswinkel | Kamin |
| Bezug Menge Installationskomponenten | |||
| 7.2.1 | 2 | Befestigungswinkel | oberer Kaminteil |
| 7.3 | 1 | Haltebügel | Anschluss |
| 11 | 5 | Dübel | |
| 11a | 2 | Dübel SB 12/10 | |
| 12a | 5 | Schrauben 4,2 x 44,4 | |
| 12c | 10 | Schrauben 2,9 x 6,5 | |
| Menge | Dokumentation | ||
| 1 | Betriebsanleitung | ||

An der Wand anzeichnen:
- eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbereichs der Haube,
- eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche;
- Den Bügel 7.2.1 wie angegeben an 1-2 mm von der Decke oder von der oberen Kante anlegen, wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie gefluchtet wird.
• Die Mitte der Löcher des Bügels markieren.
- Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels anlegen (X = Höhe des mitgelieferten oberen Kaminteils), wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie geflüchtet wird.
• Die Mitte der Löcher des Bügels markieren.
- Wie beschrieben einen Bezugspunkt 105 mm von der horizontalen Bezugslinie.
• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrlöcher einsetzen.
• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) befestigen, und lediglich im Falle der Installation der Haube in Umluftversion mit Kaminen auch den Haltebügel 7.3 befestigen.
- Wie angegeben 373 mm oberhalb der waagrechten Bezugslinie und 150 mm rechts der senkrechten Bezugslinie einen Punkt markieren.
- Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Nivellierung überprüfen.
• Die markierten Punkte mit einem Bohrer ø 12 mm bohren.
• Die Dübel mit Schraube und Bügel 11a in die Bohrlöcher einsetzen und festschrauben.

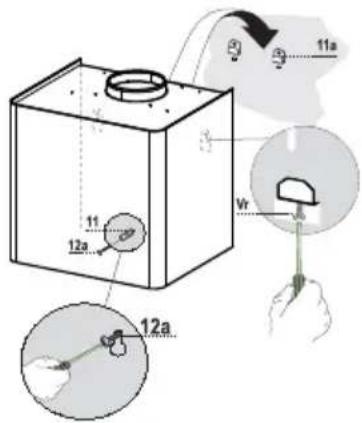

Montage des Haubenkörpers
• Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird.
• Die beiden Schrauben Vr der Bügel 11a so regulieren, dass sie nur bis zum Gewindebeginn eingeschraubt sind.
- Den Haubenkörper bei den 2 Bügeln 11a einhaken.
- Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
• Die Sicherheitsschraube 12a festziehen.
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.
- Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstituten sowohl horizontal wie auch vertikal übereinstimmen.
- Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.
ELEKTROANSCHLUSS
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

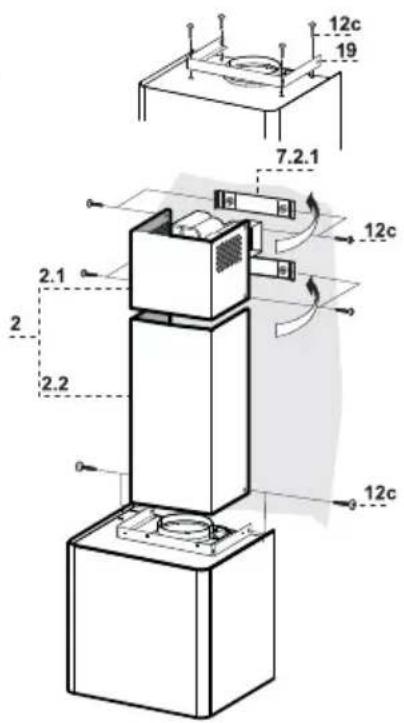

- Den Befestigungswinkel der Kamine 19 mit 4 Schrauben 12c am Kasten festschrauben.
Oberer Kaminteil
• Die beiden seitlichen Bleche leicht aufweiten, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag verschließen.
- Seitlich der Bügel mit den 4 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.
- Falls Anschlussverlängerungen vorhanden sind, muss kontrolliert werden, ob sich deren Austritt auf Höhe der Kaminöffnungen befindet.
Unterer Kaminteil
• Die beiden seitlichen Bleche des Kamins leicht aufweiten, zwischen oberem Kaminteil und Wand einhängen und bis zum Anschlag verschließen.
- Das Teil mit 2 mitgelieferten Schrauben 12c (2,9 x 9,5) seitlich am Kaminbefestigungswinkel 19 fixieren.



L Beleucht Schaltet die Beleuchtung ein und aus
M Motor Schaltet den Gebläsemotor ein und aus
V Geschw. Steuert folgende Geschwindigkeitsstufen:
- geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;
- mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;
- höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.
Fettfilter
SELBSTTRAGENDER METALLFETTFILTER REINIGUNG
- Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
- Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen. - Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Geruchsfilter (Umluftbetrieb)
Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

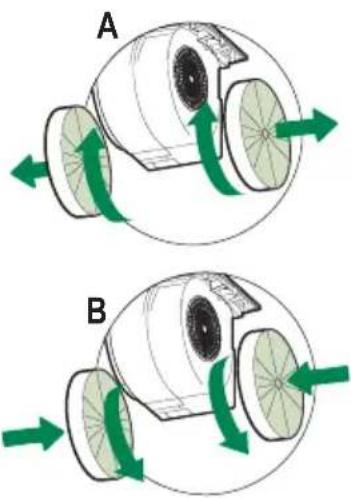

AUSTAUSCHEN DER AKTIVKOHLE FILTER
• Die Metallfettfilter entnehmen.
- Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
• Die neuen Filter wie gezeigt montieren (B).
• Die Metallfettfilter wieder montieren.
• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

• Die Lampe sorgfaeltig aus der Lampenfassung ziehen.
- Das Leuchtmittel durch ein gleichwertiges ersetzen und beim Wiedereinbau darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
