BEDIENUNGSANLEITUNG JSI54214XR Juno Electrolux

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise	Laden von Bested2 und Geschirr 11
Gerätebeschreibung	Auswählen und Starten eines
Bedienfeld	Spülprogramms 6
Gebrauch des Gerätes 7	Spülprogramme
Einstellen des Wasserenthärters 8	Reinigung und Pflege 14
Gebrauch von Salz für Geschirrspüler 9	Was tun, wenn ... 14
Verwendung von Reinigungsmittel und Klarspüler	Technische Daten 17
	Umwelttipps 10 17
Funktion "Multitab" 10

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

- Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.

• Zum Schutz der Umwelt.

- Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

- Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

- Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

- Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.

- Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel

dürfen nicht in die Hände von Kindern gelangen.

- Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammba-

ren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)
• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Geräts verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

- Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Stromnetz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.
• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.

• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

• Montage des Geräts.

• Montage der Türverkleidung.
• Anschluss des Wasserzulaufs und -ablaufs.

- Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den

Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.
  – Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:
• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
• Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:
• Ziehen Sie den Netzstecker aus der Netzsteckdose.
  – Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
• Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie um-

gehend einen Arzt und spülen Sie die Augen mit Wasser aus.

• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

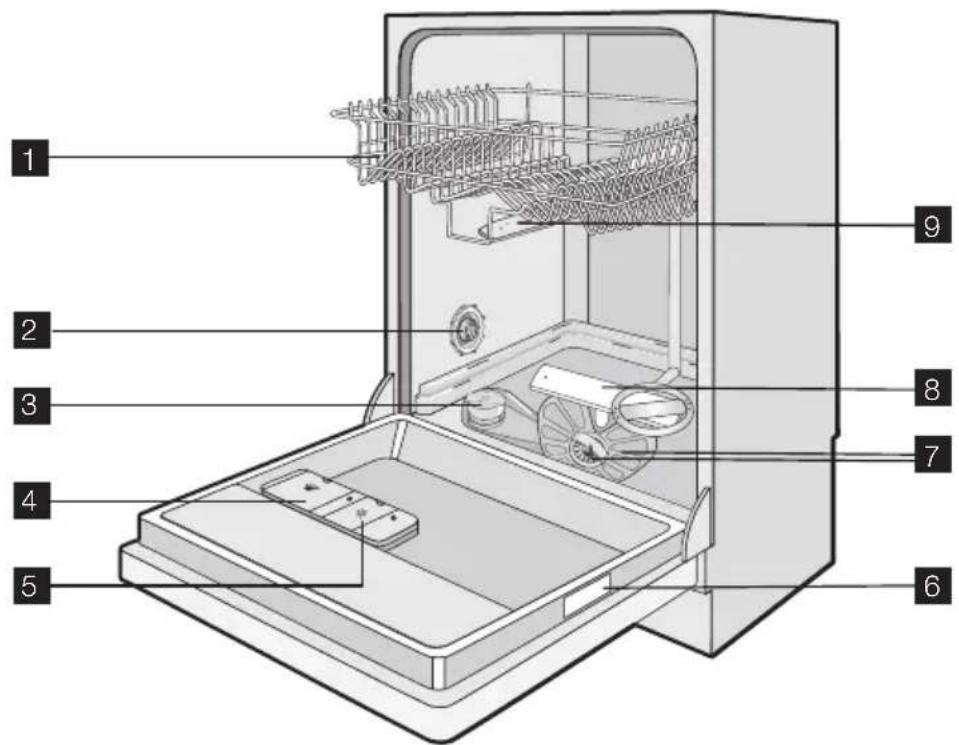

GERÄTEBESCHREIBUNG

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspülmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

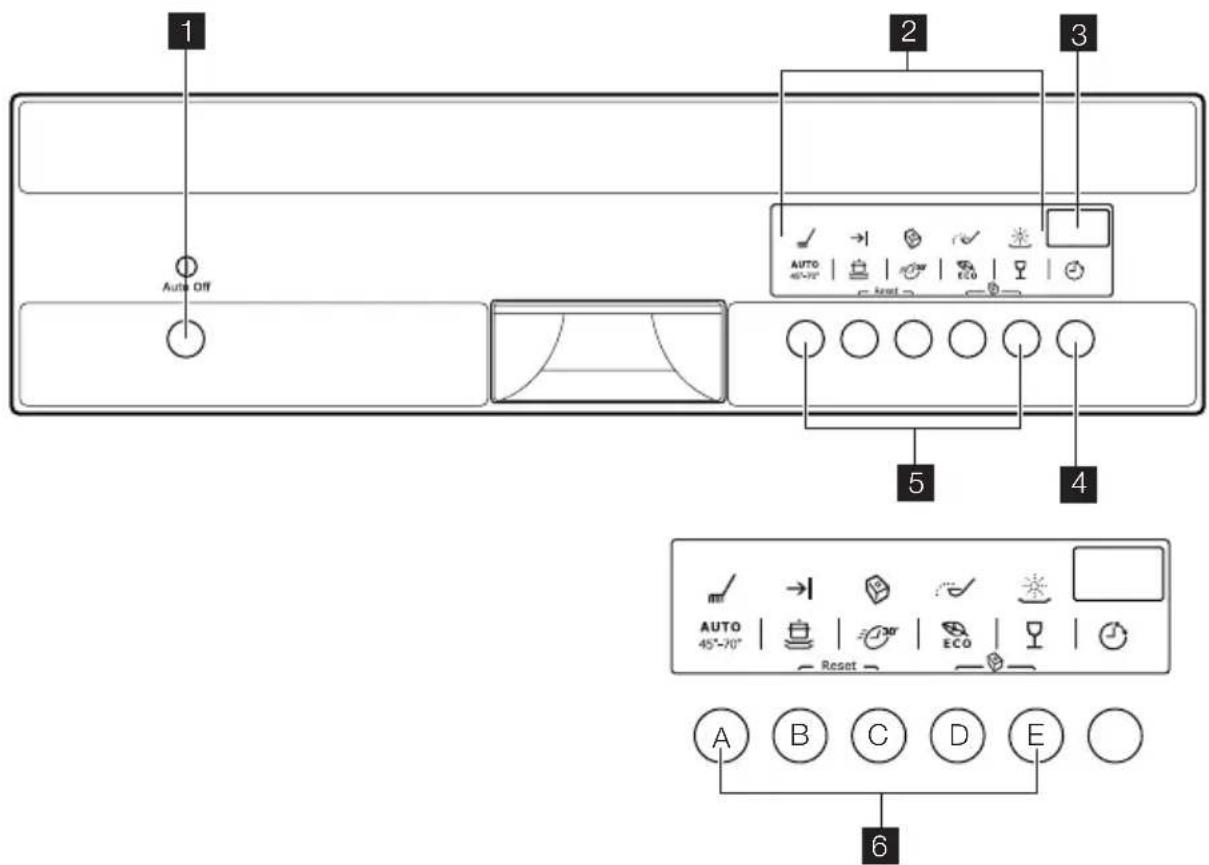

BEDIENFELD

1 Auto Off 2 AUTO 45°-70° Reset 3 AUTO 45°-70° Reset 4 6

1 Taste Ein/Aus
2 Anzeigen
3 Display
4 Taste Zeitvorwahl
5 Programmwahltasten
6 Funktionstasten

Anzeigen
	Programmablauf-Anzeige. Leuchtet auf, wenn Sie ein Spülprogramm auswählen.
	Programmendeanzeige. Leuchtet nach dem Ende des Spülprogramms auf.
	Multitab-Anzeige. Leuchtet auf, wenn die Funktion eingeschaltet ist.
	Salz-Anzeige. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. 1)Die Salz-Anzeige kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
	Klarspülmittel-Anzeige. Leuchtet auf, wenn der Klarspülmittel-Dosierer nachgefüllt werden muss. 1)
	Zeitvorwahl-Anzeige. Leuchtet auf, wenn Sie die Zeitvorwahl einstellen.

1) Die entsprechenden Anzeigen leuchten nie während eines laufenden Spülprogramms auf, auch wenn der Salzbehälter und/oder der Klarspülmittel-Dosierer leer sind.

Programmanzeigen

AUTO 45°-70°

Wenn Sie ein Spülprogramm einstellen, leuchtet die zugehörige Anzeige. Siehe hierzu den Abschnitt „Spülprogramme“.

Ein-/Aus-Taste

Drücken Sie diese Taste, um das Gerät ein- und auszuschalten.

Zehn Minuten nach Ende des Spülprogramms schaltet die Funktion Auto Off das Gerät automatisch aus. Diese Funktion hilft bei der Senkung des Energieverbrauchs.

Display

Im Display erscheint:

• Die elektronische Einstellung der Wasserenthärtungsstufe
- Die Aktivierung/Deaktivierung des Klar-spülmittel-Dosierers (nur bei aktiver Funktion Multitab)
• Die Spülprogrammdauer
• Die Restlaufzeit bis zum Ende des Spülprogramms
- Das Ende eines Spülprogramms (im Display erscheint eine Null)
• Die Zeitvorwahl
• Die Alarmcodes.

Taste Zeitvorwahl

Drücken Sie wiederholt diese Taste, um den Start des Spülprogramms um 1 bis 24 Stunden zu verzögern.

Programmwahltasten

Drücken Sie eine dieser Tasten, um ein Spülprogramm einzustellen. Die entsprechende Kontrolllampe leuchtet auf. Siehe hierzu den Abschnitt „Spülprogramme“.

Funktionstasten

Mit diesen Tasten können Sie:

GEBRAUCH DES GERÄTES

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht und stellen Sie ihn bei Bedarf entsprechend ein.

2. Die Wasserenthärterstufe elektronisch einstellen. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.

3. Die Funktion Multitab ein- und ausschalten. Siehe Abschnitt „Funktion Multitab“.
4. Den Klarspülmittel-Dosierer ein- oder ausschalten (nur bei eingeschalteter Funktion Multitab). Schlagen Sie dazu bitte unter „Was tun, wenn...“ nach.
5. Ein laufendes Spülprogramm abbrechen. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.

Einstellmodus

Das Gerät muss sich für folgende Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spülprogramms.
• Zum Einstellen und Starten einer Zeitvorwahl.
• Zur elektronischen Einstellung der Wasserenthärterstufe.
• Zum Ein- und Ausschalten des Klarspülmittel-Dosierers (nur bei eingeschalteter Funktion Multitab).

Schalten Sie das Gerät ein. Das Gerät ist im Einstellmodus wenn:

• Alle Programmanzeigen leuchten.
• Im Display zwei horizontale Balken angezeigt werden.

Schalten Sie das Gerät ein. Das Gerät ist nicht im Einstellmodus wenn:

• Nur eine Programm-Anzeige leuchtet.
• Das Display die Dauer des Spülprogramms oder die Zeitvorwahl anzeigt.

• Löschen Sie das Programm oder die Zeitvorwahl, um in den Einstellmodus zurückzukehren. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.

• Füllen Sie den Salzbehälter mit Geschirrspülsalz.

• Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

• Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

• Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

• Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.

• Starten Sie das Spülprogramm.

Wenn Sie Kombi-Reinigungstabletten („3 in 1“, „4 in 1“, „5 in 1“ etc.) benutzen, verwenden Sie die Funktion Multitab (siehe den Abschnitt „Funktion Multitab“).

EINSTELLEN DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Deutscher Was-serhärtegrad (dH°)	Wasserhärte			Wasserhärteeinstel-lung
	Französischer Wasserhärte-grad (°TH)	mmol/l Clarke-Wer-te		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	21)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	21)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	21)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	21)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	21)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18 0,7 - 1,8 5 - 12		1 2
< 4	< 7	< 0,7	< 5	12)	12)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.

2. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Programmanzeigen über den Funktionstasten (A), (B) und (C) zu blinken beginnen.

3. Lassen Sie die Funktionstasten (B) und (C) dann los.

4. Drücken Sie die Funktionstaste (A).

• Die Programmanzeigen der Funktionstasten (B) und (C) erlöschen.
• Die Programmanzeige über der Funktionstaste (A) blinkt weiter.
- Das Display zeigt die Einstellung des Wasserenthärters an (Beispiel: 5L = Stufe 5).

1. Drücken Sie wiederholt die Funktions- taste (A), um die Einstellung zu ändern.

2. Schalten Sie das Gerät zur Bestätigung aus.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, leuchtet die Salzkontrolllampe bei leerem Salzbehälter nicht auf.

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

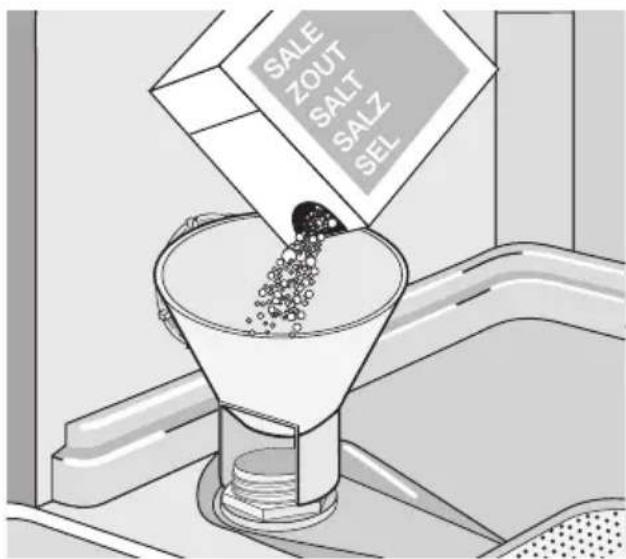

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).
3. Verwenden Sie den Trichter, um den Salzbehälter zu füllen.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

SALE ZOUT SALT SALZ SEL

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

1 2 3 4 5 6 7

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge. Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

So füllen Sie den Reinigungsmittelbehälter:

1. Drücken Sie zum Öffnen des Deckels 2 die Freigabetaste 7 des Reinigungsmittelbehälters.

2. Füllen Sie das Reinigungsmittel in den Behälter. 1.

3. Wenn das Spülprogramm einen Vorspülgang hat, schütten Sie eine kleine Menge Reinigungsmittel auf die Innenseite der Gerätetür.

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter. 1.

5. Schließen Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

FUNKTION "MULTITAB"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet

Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden. Diese können sich bei kurzen Spülprogrammen nicht vollständig auflösen und die Reinigung beeinträchtigen.

Verwendung von Klarspülmittel

i Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken. Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspül- mittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels 6 die Freigabetaste 5 des Klarspülmittel-Dosierers.
2. Füllen Sie den Klarspülmittel-Dosierer 3 mit Klarspülmittel. Die Markierung „max“ zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
4. Schließen Sie den Klarspülmittel-Dosierer, indem Sie auf den Deckel drücken, bis er einrastet.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler 4 zur Erhöhung oder Verringerung der Dosierung.

sind (siehe hierzu die Anweisungen auf der Produktverpackung).

Die Funktion Multitab sperrt automatisch die Zufuhr von Klarspülmittel und Salz.

Die Funktion Multitab deaktiviert die Kontrolllampen für Salz und Klarspülmittel.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

i Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus. Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn ein Spülprogramm angelaufen ist.

Schalten Sie die Funktion Multitab wie folgt ein:

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie gleichzeitig die Funktionstasten (D) und (E) gedrückt, bis die Multi-tab-Kontrolllampe aufleuchtet.
4. Lassen Sie die Funktionstasten (D) und (E) dann los. Die Funktion ist aktiviert.
5. Wenn Sie die Funktion Multitab aktivieren, bleibt sie so lange aktiv, bis Sie sie wieder deaktivieren.

Zur Deaktivierung der Funktion Multitab und für die separate

Verwendung von Reinigungsmittel, Salz und Klarspülmittel

1. Schalten Sie das Gerät ein.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Halten Sie gleichzeitig die Funktionstasten (D) und (E) gedrückt, bis die Multi-tab-Kontrolllampe erlischt.
4. Lassen Sie die Funktionstasten (D) und (E) dann los. Die Funktion ist deaktiviert.
5. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer auf.
6. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
7. Starten Sie ein Spülprogramm ohne Geschirr.
8. Nach Ablauf des Spülprogramms, stellen Sie den Wasserenthärter auf die Wasserhärte in Ihrer Region ein.
9. Stellen Sie die Menge des Klarspülmittels ein.

LADEN VON BESTECK UND GESCHIRR

i Siehe Broschüre „Beispiele für Real-Life-Beladungen“.

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.

• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.

• Achten Sie darauf, dass die Gläser einander nicht berühren.

• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.
• Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

Starten des Spülprogramms ohne Zeitvorwahl

i Sie können das Spülprogramm bei geöffneter oder geschlossener Tür einstellen. Wenn die Tür geöffnet ist, können Sie die Einstellung ändern, da das Gerät

erst startet, nachdem Sie die Tür geschlossen haben. Ist die Tür geschlossen, startet das Gerät 3 Sekunden nach der Einstellung des Spülprogramms.

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.
2. Wählen Sie ein Spülprogramm.

• Die zugehörige Programmanzeige leuchtet, während alle anderen Programmanzeigen erlöschen.
• Die Programmdauer blinkt im Display.
• Die Programmablauf-Anzeige leuchtet auf.

1. Schließen Sie die Tür des Geräts und das Spülprogramm startet automatisch.

• Die Programmdauer blinkt nicht mehr im Display.

- Die Programmablauf-Anzeige leuchtet, bis das Spülprogramm beendet ist.

Starten des Spülprogramms mit Zeitvorwahl

i Sie können die Zeitvorwahl bei geöffneter oder geschlossener Tür einstellen.
Wenn die Tür geöffnet ist, können Sie die Einstellung ändern, da das Gerät erst startet, nachdem Sie die Tür geschlossen haben.
Ist die Tür geschlossen, startet das Gerät 3 Sekunden nach der Einstellung der Zeitvorwahl.

1. Schalten Sie das Gerät ein. Das Gerät muss sich im Einstellmodus befinden.

2. Wählen Sie ein Spülprogramm.

3. Drücken Sie wiederholt die Zeitvorwahl-Taste, bis das Display die gewünschte Zeitvorwahl anzeigt.

• Die Dauer der Zeitvorwahl blinkt im Display.

1. Schließen Sie die Tür des Geräts und der Ablauf der Zeitvorwahl startet automatisch.

• Die Dauer der Zeitvorwahl blinkt nicht mehr im Display.

• Die Programmablauf-Anzeige erlischt.

Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

• Die Programmablauf-Anzeige leuchtet auf.

Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Abbrechen der Zeitvorwahl

Der Countdown ist nicht aktiv.

1. Drücken Sie wiederholt die Zeitvorwahl-Taste, bis das Display die Spülprogrammdauer anzeigt.
2. Schließen Sie die Tür des Geräts und das Spülprogramm startet automatisch.

Der Countdown ist aktiv.

- Drücken Sie wiederholt die Zeitvorwahl-Taste, bis das Display die Spülprogrammdauer anzeigt.

– Die Programmdauer blinkt im Display. Nach einigen Sekunden hört die Programmdauer auf zu blinken und das Spülprogramm startet automatisch.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
  – Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen des Spülprogramms

Wenn das Spülprogramm noch nicht gestartet ist, können Sie die Auswahl ändern. Um die Auswahl bei laufendem Spülprogramm zu ändern, müssen Sie das Programm zuerst abbrechen.

- Halten Sie die Funktionstasten (B) und (C) gedrückt, bis alle Programmanzeigen leuchten und das Display zwei horizontale Statusbalken anzeigt.

i Bevor Sie ein neues Spülprogramm wählen, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

Nach Ablauf des Spülprogramms:

• Das Display zeigt eine Null an.
• Die Programmendeanzeige leuchtet auf.
• Die Programmablauf-Anzeige erlischt.

1. Schalten Sie das Gerät aus.

2. Öffnen Sie die Tür des Geräts.

i Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.

Entnehmen des Spülguts

- Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da

sich Edelstahl schneller abkühlt als das Geschirr.

SPÜLPROGRAMME

Programm Verschmutzungsgrad		Spülgut Programmbeschreibung
AUTO 45^ - 70^ 1)	Alle Geschirr, Besteck,Töpfe und Pfannen		VorspülenHauptspülgang 45^ oder 70^ KlarspülgängeTrocknen
	Stark ver-schmutzt	Geschirr, Besteck,Töpfe und Pfannen	VorspülenHauptspülgang 70^ KlarspülgängeTrocknen
30' 2)	Vor Kurzem be-nutztes Geschirr	Geschirr und Besteck	Hauptspülgang 60^ Klarspülgang
ECO3)	Normal ver-schmutzt	Geschirr und Besteck	VorspülenHauptspülgang 50^ KlarspülgängeTrocknen
	Normal oder leicht ver-schmutzt	Empfindliches Ge-schirr und Gläser	Hauptspülgang 45^ KlarspülgängeTrocknen

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmlaufzeit ein.

2) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.

3) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm1)	Energie (kWh) Wasser (Liter)
AUTO45°-70°	0.7 - 1.3 8 - 16
	1.1 - 1.2 12 - 13
	0.8 8
	0.8 - 0.9 8 - 9
	0.6 - 0.7 10 - 11

Druck und Temperatur des Wassers, die Schwankungen in der Stromversor-

1) Das Display zeigt die Programmdauer an.

gung und die Geschirrmenge können diese Werte verändern.

REINIGUNG UND PFLEGE

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Obwohl die Filter wartungsarm sind, müssen sie in regelmäßigen Abständen überprüft und, falls nötig, gereinigt werden.

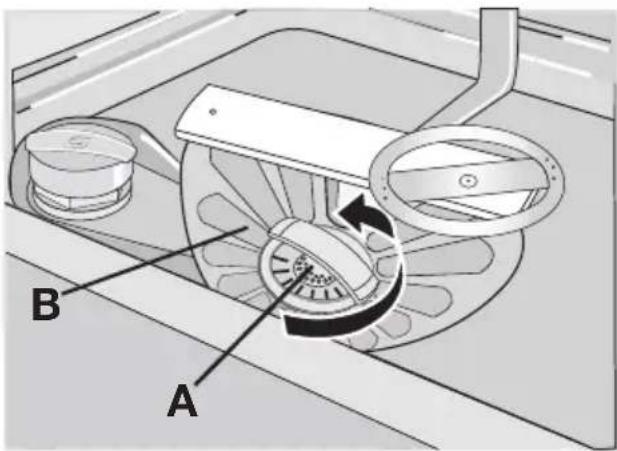

1. Drehen Sie den Filter (A) gegen den Uhrzeigersinn und ziehen Sie ihn aus dem Filter (B).

A B

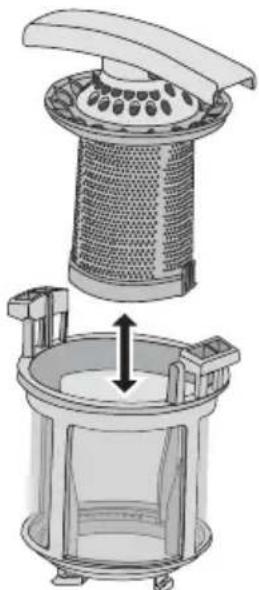

1. Filter (A) besteht aus zwei Teilen. Ziehen Sie diese auseinander, um sie zu zerlegen.

1. Reinigen Sie die einzelnen Teile unter fließendem Wasser.

WAS TUN, WENN ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

1. Setzen Sie die beiden Teile des Filters (A) ineinander und drücken Sie diese zusammen. Vergewissern Sie sich, dass sie korrekt ineinander einrasten.

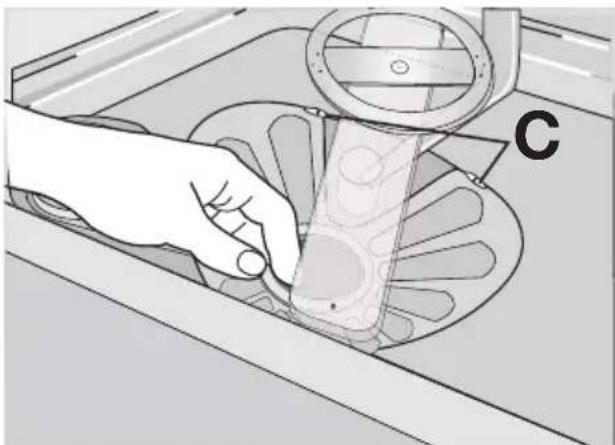

2. Nehmen Sie den Filter (B) heraus.

3. Reinigen Sie den Filter (B) unter fließen- dem Wasser.

4. Setzen Sie den Filter (B) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt in den beiden Führungen (C) einrastet.

1. Setzen Sie den Filter (A) in den Filter (B) ein. Drehen Sie den Filter (A) im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus.

Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Bei manchen Fehlfunktionen zeigt das Display einen Alarmcode an:

• ,10 - Es läuft kein Wasser in den Geschirrspüler.

• ,20 - Das Gerät pumpt nicht ab.

• ,30 - Die Aquasafe-Einrichtung ist ausgelöst.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursachen Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihren lokaten.	len Wasserversorger.
Der Wasserhahn ist geschlossen.	sen.	Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulaufschlauch ist	schlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist	beschädigt.	Stellen Sie sicher, dass der Wasserzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen	Sie den Siphon.
Der Wasserablaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Ablaufschlauch ist beschädigt.	digt.	Stellen Sie sicher, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
Die Aquasafe-Einrichtung ist ausgelöst.	Drehen Sie den Wasserhahn zu	und wenden Sie sich an den Kundendienst.
Das Spülprogramm startet nicht.	Die Gerätetür ist offen. Schließen	Sie die Gerätetür.
Der Netzstecker steckt nicht	richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungs-	kasten ist durchgebrannt.	Wechseln Sie die Sicherung aus.
Die Zeitvorwahl ist eingestellt.	• Brechen Sie die Zeitvorwahl	ab.• Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kunden-dienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewählt wird.
Sie haben Teile des Spülguts	nicht richtig in die Körbe ge-stellt, so dass das Wasser nicht alle Oberflächen berührte.	Stellen Sie die Teile richtig in die Körbe.
Die Sprüharme konnten sich	nicht frei drehen. Inkorrekte Position der Teile in den Körben.	Stellen Sie sicher, dass die Sprüharme nicht durch eine in-korrekte Position der Teile blockiert werden.
Die Filter sind verschutzt,	nicht richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Inkorrekte Härtegradeinstellung	des Wasserenthärters.	Stellen Sie den Wasserenthärter auf den korrekten Härtegrad ein.
Die Verschlusskappe des Salz- behälters ist nicht richtig geschlossen.		Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, weißliche Flecken oder blauschimmern-der Belag auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu hoch.	Klarspülmitteldosierung verringern.
Flecken von getrockneten Wassertropfen auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu niedrig.	Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Im Spülprogramm war keine oder eine verkürzte Trocknungsphase vorgesehen.		Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-schaltet (diese Funktion deakti-viert automatisch den Klarspül-mittel-Dosierer).		Aktivieren Sie den Klarspülmit-tel-Dosierer.

Aktivieren des Klarspülmittel-Dosierers

1. Schalten Sie das Gerät ein. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.

2. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Kontrolllampen über den Funktionstasten (A), (B) und (C) zu blinken beginnen.

3. Lassen Sie die Funktionstasten (B) und (C) dann los.

4. Drücken Sie Funktionstaste (B).

- Die Programmkontrolllampen über den Funktionstasten A und C erlöschen.

• Die Programmkontrolllampe über der Funktionstaste B blinkt weiterhin.
• Das Display zeigt die Einstellung des Klarspülmittel-Dosierers an.

0d	Der Klarspülmittel-Do-sierer ist deaktiviert.
1d	Der Klarspülmittel-Do-sierer ist aktiviert.

1. Drücken Sie zur Einstellungsänderung die Funktionstaste (B).
2. Schalten Sie das Gerät zur Bestätigung der Einstellung aus.

TECHNISCHE DATEN

Abmessungen Breite		446 mm
	Höhe	818 - 898 mm
	Tiefe	575 mm
Elektrischer Anschluss Spannung		220-240 V
	Gesamtleistung	2100 W
	Sicherung	10 A
	Frequenz	50 Hz
Wasserdruck Min.		0,5 bar (0,05 MPa)
	Max.	8 bar (0,8 MPa)
Wasserversorgung 1)	Kalt- oder Warmwasser max. 60 °C
Fassungsvermögen Gedecke 9

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen

oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

www.electrolux.com/shop
