BEDIENUNGSANLEITUNG JSI56013X Juno Electrolux

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise	Laden von Bested2 und Geschirr 10
Gerätebeschreibung	Auswählen und Starten eines
Bedienfeld	Spülprogramms 6
Gebrauch des Gerätes 7	Spülprogramme
Einstellen des Wasserenthärters 7	Reinigung und Pflege 14
Gebrauch von Salz für Geschirrspüler 8	Was tun, wenn ... 15
Verwendung von Reinigungsmittel und Klarspüler	Technische Daten 18
	Umwelttipps 9 18
Funktion "Multitab" 10

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

- Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.

• Zum Schutz der Umwelt.

- Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

- Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

- Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

- Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.

- Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel

dürfen nicht in die Hände von Kindern gelangen.

- Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammba-

ren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

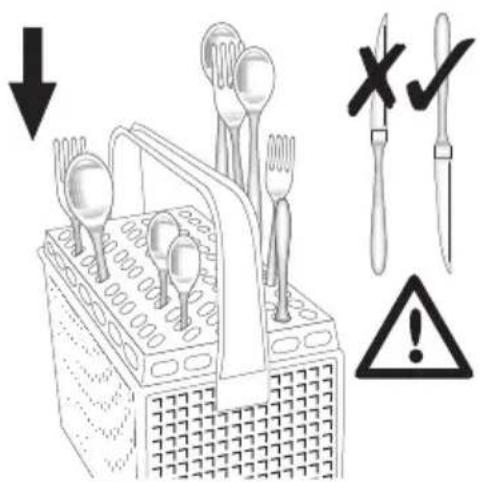

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)
• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen lassen. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

- Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Stromnetz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.
• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.
• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.

• Wichtig!Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:

• Montage des Geräts.

• Montage der Türverkleidung.
• Anschluss des Wasserzulaufs und -ablaufs.

- Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den

Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.

• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.
  – Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:
• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
• Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:
• Ziehen Sie den Netzstecker aus der Netzsteckdose.
  – Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
• Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie um-

gehend einen Arzt und spülen Sie die Augen mit Wasser aus.

• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

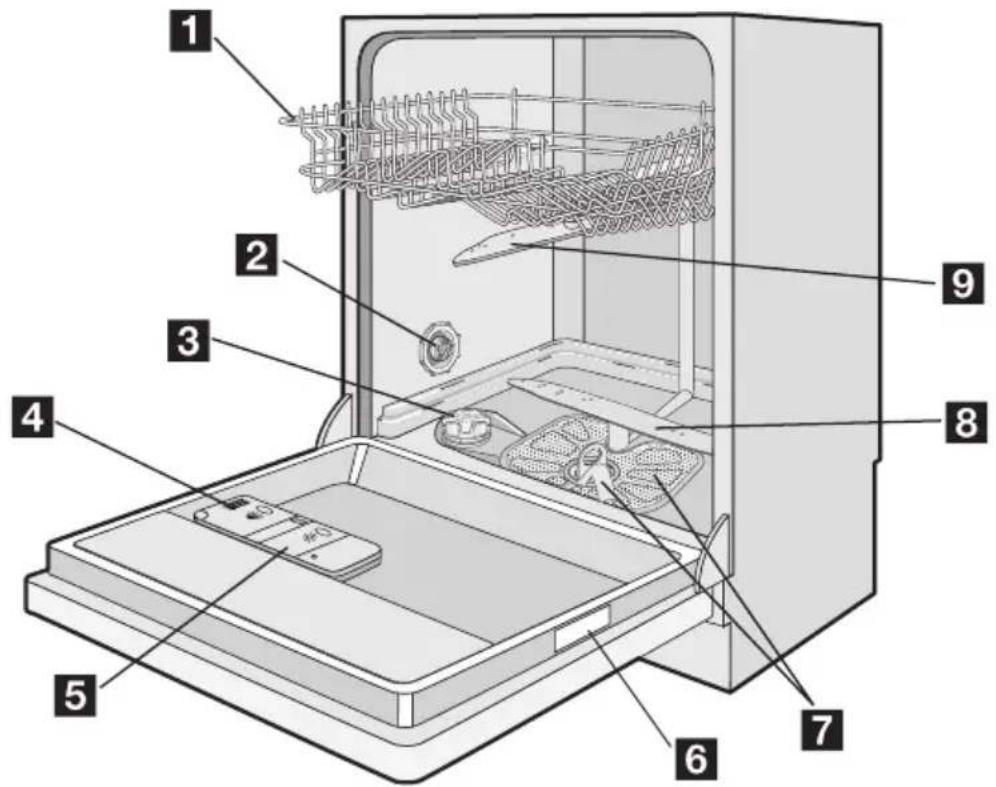

GERÄTEBESCHREIBUNG

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspülmittel-Dosierer

6 Typenschild

7 Filter

8 Unterer Sprüharm

9 Oberer Sprüharm

BEDIENFELD

8765 2431

1 Programmwähler
2 Start-/Abbruch-Taste
3 Multitab-Taste
4 Zeitvorwahltaste
5 Display
6 Kontrolllampen
7 Referenzmarkierung
8 Position Aus

Kontrolllampen
Spülen Leuchtet während des Spülgangs oder Klarspülgangs auf.
Trocknen Leuchtet während der Trocknungsphase auf.
Multitab	Leuchtet beim Einschalten der Funktion Multitab auf. Siehe Abschnitt „Funktion Multitab“.
Salz 1)	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt „Gebrauch von Salz für Geschirrspüler“.Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
Klarspülmittel 1)	Leuchtet auf, wenn der Klarspülmittelbehälter nachgefüllt werden muss. Siehe hierzu Abschnitt „Gebrauch von Reinigungsmittel und Klarspülmittel“.

1) Während eines laufenden Spülprogramms leuchten die Kontrolllampen für Salz und Klarspülmittel nie auf, auch wenn die Salz- und Klarspülmittelbehälter leer sind.

Display

Das Display zeigt an:

• Elektronische Einstellung der Wasserenthärterstufe.
• Ein-/Abschaltung des Klarspülmittel-Dosierers (nur bei aktiver Funktion Multitab).
  • Dauer des Spülprogramms.
  • Restlaufzeit bis zum Programmende.
• Ende des Spülprogramms. Das Display zeigt eine Null an.
• Restzeit bis zum Ende der Startverzögerung.

- Fehlercodes.

Start-/Abbruch-Taste

Benutzen Sie die Start-/Abbruch-Taste für folgende Vorgänge:

- Zum Starten des Spülprogramms. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.

- Zum Abbrechen eines laufenden Spülprogramms. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.

• Zur elektronischen Einstellung der Wasserenthärterstufe. Siehe „Einstellen des Wasserenthärters“.
• Zum Ein-/Abschalten des Klarspülmittel-Dosierers, wenn die Funktion Multitab eingeschaltet ist. Schlagen Sie dazu bitte unter „Was tun, wenn...“ nach.

Zeitvorwahltaste

Benutzen Sie diese Taste, um den Start des Spülprogramms zwischen 1 und 19 Stunden zu verzögern. Siehe Abschnitt „Auswählen und Starten eines Spülprogramms“.

Taste Multitab

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe den Abschnitt „Funktion Multitab“.

Programmwähler

Zum Einschalten des Geräts und zur Auswahl eines Spülprogramms.

• Drehen Sie den Programmwähler im oder entgegen dem Uhrzeigersinn. Die Referenzmarkierung am Programmwähler muss auf eins der Spülprogramme auf der Bedienblende zeigen.
• Das Display zeigt die Dauer des Spülprogramms an.

GEBRAUCH DES GERÄTES

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht und stellen Sie ihn bei Bedarf entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.
5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

So schalten Sie das Gerät aus:

– Drehen Sie den Programmwähler im oder entgegen dem Uhrzeigersinn, bis die Referenzmarkierung mit der Ausschaltposition übereinstimmt.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

– Zum Einstellen eines Spülprogramms.

– Zur elektronischen Einstellung der Wasserenthärterstufe.

– Zum Ein-/Ausschalten des Klarspülmittel-Dosierers.

Das Gerät ist im Einstellmodus wenn:

- Eine oder mehrere Phasen-Kontrolllampen leuchten.

• Die Programmdauer im Display blinkt. Das Gerät ist nicht im Einstellmodus wenn:

- Eine oder mehrere Phasen-Kontrollampen leuchten.

• Die Programmdauer nicht blinkt.

- Löschen Sie das Programm, um in den Einstellmodus zurückzukehren. Siehe Abschnitt „Auswählen und Starten eines Spülprogramms“.

1. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.

2. Starten Sie das Spülprogramm.

Wenn Sie Kombi-Reinigungstabletten („3 in 1“, „4 in 1“, „5 in 1“ etc.) benutzen, verwenden Sie die Funktion Multitab (siehe den Abschnitt „Funktion Multitab“).

EINSTELLEN DES WASSERENTHÄRTERS

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Wasserhärte				Wasserhärteeinstel-lung
Deutscher Was-serhärtegrad (dH°)	Französischer Wasserhärte-grad (°TH)	mmol/l Clarke-Wer-te		manuell elekt-ro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	21)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			21)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			21)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			21)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			21)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
< 4 < 7	< 0,7	< 5		12)	12)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Das Gerät ausschalten.
2. Halten Sie die Start-/Abbruch-Taste gedrückt.

3. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das erste verfügbare Spülprogramm an der Bedienblende zeigt.

4. Lassen Sie die Start-/Abbruch-Taste los, wenn das Display die aktuelle Einstellung anzeigt. Beispiel Das Display zeigt 5 L = Stufe 5 an.

5. Drücken Sie die Start-/Abbruch-Taste, um die Einstellung des Wasserenthärters zu ändern. Mit jedem Drücken der Start-/Abbruch-Taste wechselt die Einstellung auf die nachfolgende Härtestufe.
6. Drehen Sie den Programmwähler in die Ausschaltposition, um die Einstellung zu speichern.
   Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrollleuchte dunkel.

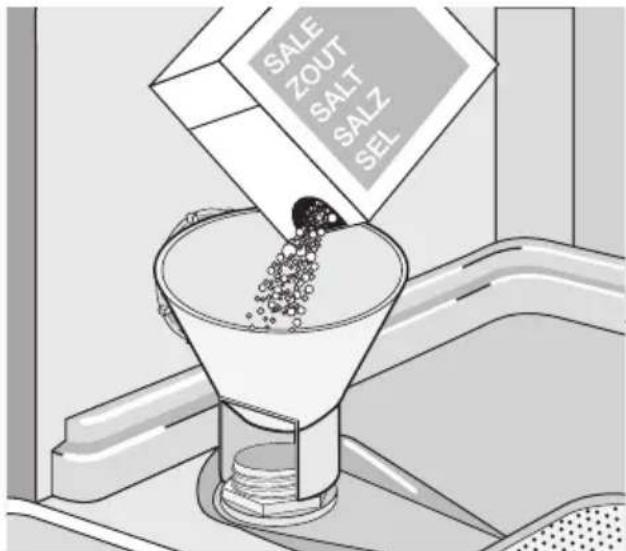

GEBRAUCH VON SALZ FÜR GESCHIRRSPÜLER

So füllen Sie den Salzbehälter:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

3. Verwenden Sie den Trichter, um den Salzbehälter zu füllen.

4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

SALE ZOUT SALT SALZ SEL

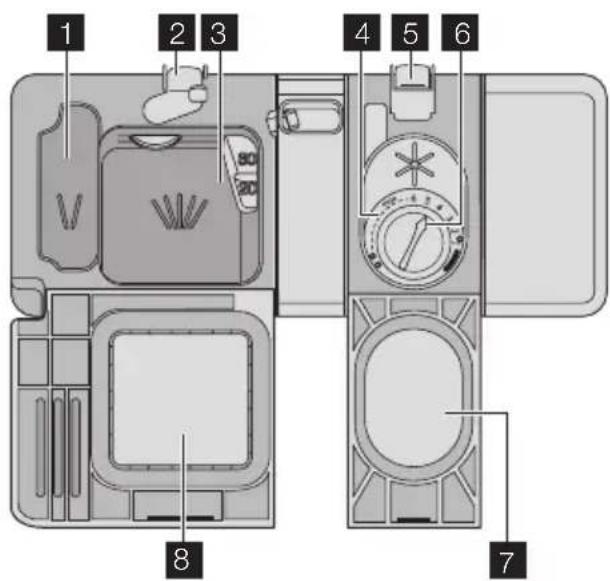

VERWENDUNG VON REINIGUNGSMITTEL UND KLARSPÜLER

1 2 3 4 5 6 8 7

Gebrauch von Reinigungsmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigungsmittelmenge. Beachten Sie die Empfehlungen des Reinigungsmittelherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

1. Drücken Sie zum Öffnen des Deckels des Reinigungsmittelbehälters 2 den Entriegelungsknopf 8.

2. Füllen Sie das Reinigungsmittel in den Behälter 3.

3. Wenn das Spülprogramm einen Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Fach 1

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter 3.

5. Schließen Sie den Reinigungsmittelbehälter. Drücken Sie auf den Deckel, bis er einrastet.

i Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Gebrauch von Klarspülmittel

i Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken. Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels des Klarspülmittel-Dosierers 5 den Entriegelungsknopf 7.

2. Füllen Sie den Klarspülmittel-Dosierer
   4 mit Klarspülmittel auf. Die Markierung „max“ zeigt den maximalen Füllstand an.

3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
4. Schließen Sie den Klarspülmittel-Dosierer. Drücken Sie auf den Deckel, bis er einrastet.

FUNKTION "MULTITAB"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten.

Dies Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Beachten Sie hierzu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt automatisch den Zufluss von Klarspülmittel und Salz. Die Funktion Multitab deaktiviert die Kontrolllampen für Salz und Klarspülmittel. Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Aktivieren Sie die Funktion Multitab vor dem Start des Spülprogramms. Sie können die Funktion Multitab nicht mehr ein- oder ausschalten, wenn das Programm bereits angelaufen ist.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 4.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

Drehen Sie die Klarspüldosierwähler 6, um die Dosierung zu erhöhen oder zu senken.

Schalten Sie die Funktion Multitab wie folgt ein:

- Drücken Sie die Multitab-Taste. Die Multi-tab-Kontrolllampe leuchtet auf.

Zur Deaktivierung der Funktion Multitab für die separate Verwendung von Reinigungsmittel, Salz und Klarspülmittel:

1. Drücken Sie die Multitab-Taste. Die Multitab-Kontrolllampe erlischt.
2. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer.
3. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
4. Führen Sie ein Spülprogramm ohne Geschirr aus.
5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem Gebiet ein.
6. Stellen Sie die Klarspülmitteldosierung ein.

LADEN VON BESTECK UND GESCHIRR

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.

• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.

• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

• Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

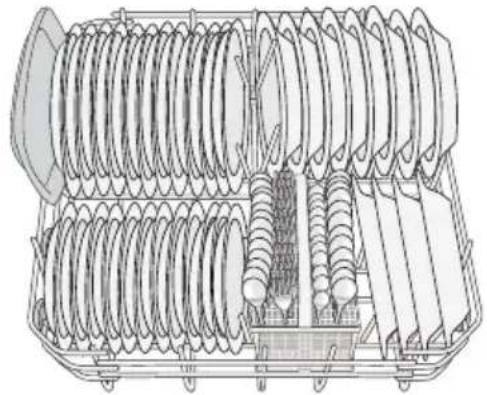

Unterkorb

Stellen Sie Töpfe, Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

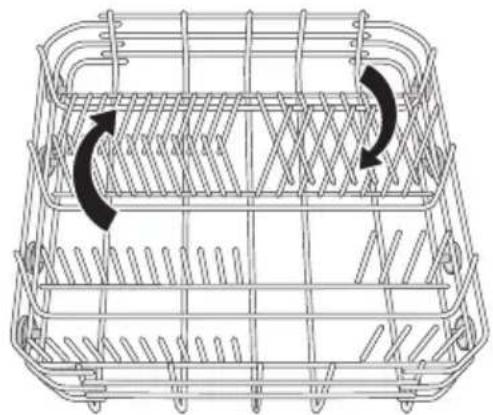

Die Stachelreihen am Unterkorb können flach umgeklappt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten hinein.

Stellen Sie Messer mit den Griffen nach oben hinein.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfernen Sie es.

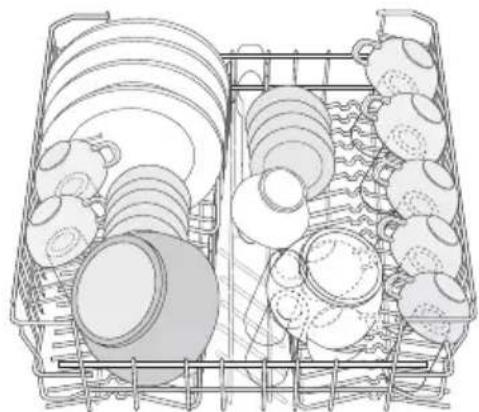

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Saucieren, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

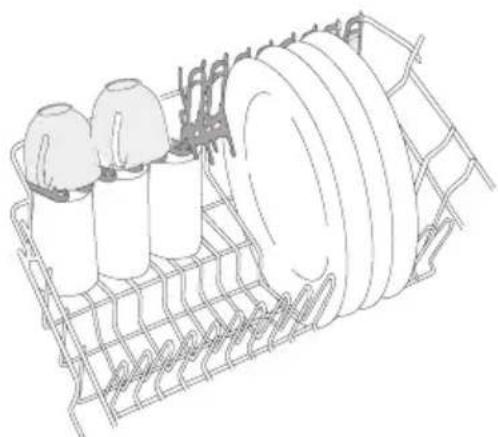

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden.

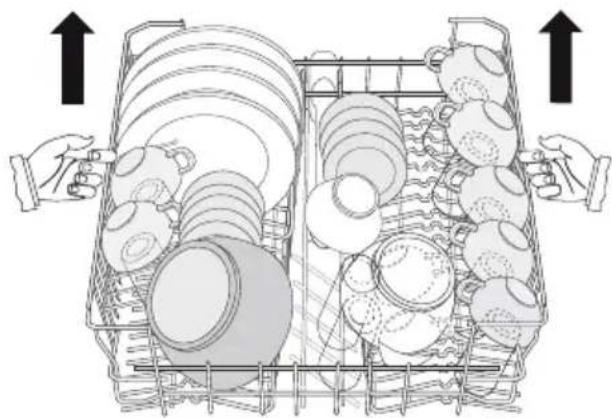

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüler eingeschoben werden.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Obere Stellung 20 cm 31 cm

Untere Stellung 24 cm 27 cm

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.

2. Heben Sie den Korb auf beiden Seiten vorsichtig an, bis der Mechanismus ein-rastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorb nach unten zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.

2. Heben Sie den Korb auf beiden Seiten vorsichtig an.

3. Halten Sie den Mechanismus fest und lassen Sie ihn langsam nach unten fallen.

Vorsicht!

- Der Korb darf nie nur auf einer Seite nach oben oder nach unten verstellt werden.

- Stellen Sie keine Tassen auf die Tas- senablage, wenn sich der Korb in der oberen Position befindet.

AUSWÄHLEN UND STARTEN EINES SPÜLPROGRAMMS

Auswählen und Starten eines Spülprogramms ohne Zeitvorwahl

1. Schließen Sie die Tür.

2. Wählen Sie ein Spülprogramm. Siehe hierzu „Spülprogramme“.

– Eine oder mehrere Phasen-Kontroll-lampen leuchten.

– Die Programmdauer im Display blinkt.

1. Drücken Sie die Start-/Abbruch-Taste. Das Spülprogramm startet automa- tisch.

– Die Kontrolllampe der laufenden Phase leuchtet.

– Das Display zeigt die Programmdauer an.

Auswählen und Starten eines Spülprogramms mit Zeitvorwahl

1. Schließen Sie die Tür.

2. Wählen Sie ein Spülprogramm.

3. Drücken Sie die Zeitvorwahltaste so oft, bis das Display die gewünschte Anzahl der Stunden bis zum verzögerten Start anzeigt.

4. Drücken Sie die Start-/Abbruch-Taste. Der Ablauf der Zeitvorwahl beginnt automatisch.

– Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Abbruch eines Spülprogramms oder der Zeitvorwahl

Solange ein Spülprogramm oder die Zeitvorwahl noch nicht gestartet sind, können Sie die Auswahl ändern. Wenn ein Spülprogramm oder die Zeitvorwahl in Betrieb sind, kann die Auswahl nicht mehr geändert werden. Für eine neue Auswahl muss das Spülprogramm oder die Zeitvorwahl abgebrochen werden.

Abbrechen eines Spülprogramms

1. Halten Sie die Start-/Abbruch-Taste gedrückt, bis im Display die Spülprogrammdauer blinkt.
2. Bevor Sie ein neues Spülprogramm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Abbrechen einer Zeitvorwahl

1. Halten Sie die Start-/Abbruch-Taste gedrückt, bis im Display die Programm-dauer blinkt.
2. Drücken Sie die Start-/Abbruch-Taste, um das Spülprogramm zu starten.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

SPÜLPROGRAMME

Programme Verschmutzungsgrad		Spülgut Programmbeschreibung
AUTO1)		Alle Geschirr, Besteck,Töpfe und Pfannen	VorspülenReinigen 45 °C oder 70 °CSpülenTrocknen
2)		Vor kurzem be-nutztes Geschirr	Geschirr und Besteck Reinigen 60 °CSpülen
		Stark ver-schmutzt	Geschirr, Besteck,Töpfe und Pfannen
[KIZC]3)		Normal ver-schmutzt	Geschirr und Besteck VorspülenReinigen 50 °CSpülenTrocknen

Programme Verschmutzungsgrad	Spülgut Programmbeschreibung
Verwenden Sie dieses Programm zum schnellen Abspülen des Geschirrs. Damit wird vermieden, dass sich Essensreste am Geschirr festsetzen und schlechte Gerüche aus dem Gerät entweichen. Verwenden Sie für dieses Programm kein Reinigungsmittel.	Spülen

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmlaufzeit ein.
2) Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Es liefert gute Spülergebnisse in kurzer Zeit.
3) Dies ist das Standardprogramm für Prüfinstitute. Mit diesem Programm erhalten Sie den wirtschaftlichsten Energie- und Wasserverbrauch für Geschirr und Besteck mit normaler Verschmutzung. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm1)	Energie (kWh) Wasser (in Litern)
AUTO	1,1 - 1,7 11 - 22
≡∅30'	0,9 9
∅	1,8 - 2,0 22 - 24
∅∅	1,0 - 1,1 13 - 15
∅∅	0,1 4

1) Das Display zeigt die Programmdauer an.

Druck und Temperatur des Wassers, die Schwankungen in der Stromversor-

gung und die Geschirrmenge können diese Werte verändern.

REINIGUNG UND PFLEGE

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

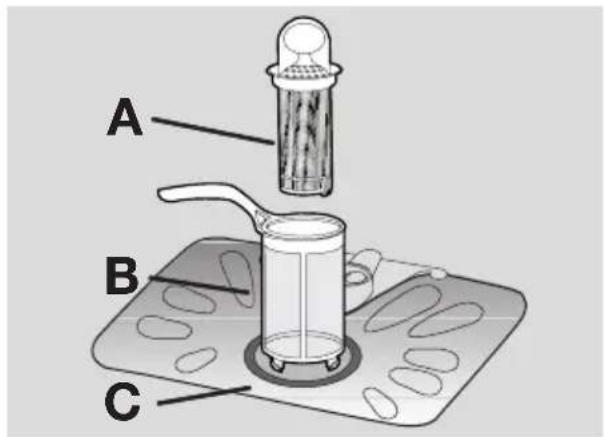

Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)
2. Mikrofilter (B)
3. Flachfilter (C)

A B C

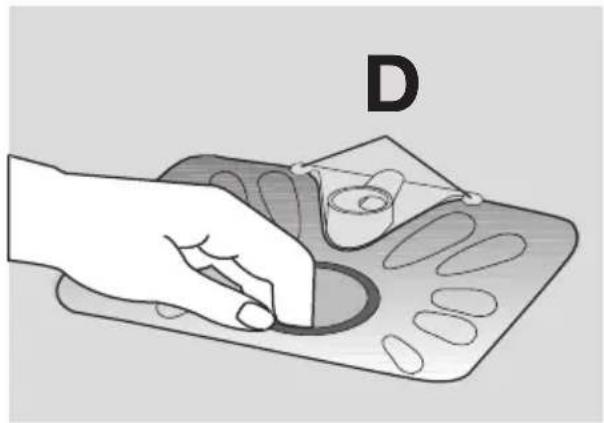

1. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

1. Nehmen Sie das Filtersystem heraus.
2. Fassen Sie den Grobfilter (A) am Handgriff mit dem Loch.

3. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).

4. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

1. Reinigen Sie die Filter unter fließendem Wasser.
2. Setzen Sie den Flachfilter (C) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (D) sitzt.
3. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die Filter zusammen.

WAS TUN, WENN ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Bei manchen Fehlfunktionen zeigt das Display einen Alarmcode an:

• ,10 - Es läuft kein Wasser in den Geschirrspüler.
• ,20 - Das Gerät pumpt nicht ab.
• ,30 - Die Aquasafe-Einrichtung ist ausgelöst.

1. Setzen Sie das Filtersystem wieder ein.
2. Um das Filtersystem zu verriegeln, drehen Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen ver- stopft sind, reinigen Sie sie mit einem Cock- tailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

⚠️ Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Das Gerät startet nicht oder hält während des Betriebs an.

Versuchen Sie zuerst, eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Störung Mögliche Ursachen Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihren Iokalen Wasserversorger.
Der Wasserhahn ist geschlossen.	sen.	Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulauf-	schlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist	beschädigt.	Stellen Sie sicher, dass der Wasserzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen	Sie den Siphon.
Der Wasserablaufschlauch ist	nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Ablaufschlauch ist beschädigt.		Stellen Sie sicher, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
Die Aquasafe-Einrichtung ist ausgelöst.	Drehen Sie den Wasserhahn zu	und wenden Sie sich an den Kundendienst.
Das Spülprogramm startet nicht.	Die Gerätetür ist offen. Schließen	Sie die Gerätetür.
Der Netzstecker steckt nicht	richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungs-kasten ist durchgebrannt.		Wechseln Sie die Sicherung aus.
Die Zeitvorwahl ist eingestellt. • Brechen Sie die Zeitvorwahl		ab.• Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kunden-dienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

- Modell

(MOD.)

...

- Produktnummer

(PNC)

- Seriennummer

(S.N.) ....

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewählt wird.
Sie haben Teile des Spülguts	nicht richtig in die Körbe ge-stellt, so dass das Wasser nicht alle Oberflächen berührte.	Stellen Sie die Teile richtig in die Körbe.
Die Sprüharme konnten sich	nicht frei drehen. Inkorrekte Position der Teile in den Körben.	Stellen Sie sicher, dass die Sprüharme nicht durch eine in-korrekte Position der Teile blockiert werden.
Die Filter sind verschmutzt,	nicht richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Inkorrekte Härtegradeinstellung	des Wasserenthärters.	Stellen Sie den Wasserenthärter auf den korrekten Härtegrad ein.
Die Verschlusskappe des Salz-	behälters ist nicht richtig geschlossen.	Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, weißliche Flecken oder blauschimmern-der Belag auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu hoch.	Klarspülmitteldosierung verringern.
Flecken von getrockneten Was-sertropfen auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu niedrig.	Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Im Spülprogramm war keine oder eine verkürzte Trock-nungsphase vorgesehen.		Öffnen Sie für bessere Trock-nungsergebnisse für einige Minuten die Tür einen Spaltbreit.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-schaltet (diese Funktion deakti-viert automatisch den Klarspül-mittel-Dosierer).		Aktivieren Sie den Klarspülmit-tel-Dosierer.

Einschalten des Klarspülmittel-Dosierers

1. Schalten Sie das Gerät aus.
2. Halten Sie die Start-/Abbruch-Taste gedrückt.

3. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das erste verfügbare Spülprogramm an der Bedienblende zeigt.

4. Lassen Sie die Start-/Abbruch-Taste los.

- Das Display zeigt die elektronische Einstellung des Wasserenthärters an.

1. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das zweite verfügbare Spülprogramm an der Bedienblende zeigt.
2. Im Display wird die aktuelle Einstellung angezeigt.

Klarspülmittel-Dosierer abgeschaltet

Klarspülmittel-Dosierer eingeschaltet

1. Drücken Sie die Start-/Abbruch-Taste, um die Einstellung des Wasserenthärters zu ändern.

- Im Display wird die neue Einstellung angezeigt.

1. Drehen Sie den Programmwähler in die Ausschaltposition, um die Einstellung zu speichern.

TECHNISCHE DATEN

Abmessungen Breite 596 mm
Höhe 818-878 mm
Tiefe 575 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung 1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

www.electrolux.com/shop
