Typ	Geschirrspüler
Marke	Juno Electrolux
Modell	JSI66033X
Abmessungen (B × H × T)	59,6 cm × 81,8–89,8 cm × 57,5 cm
Kapazität	12 Maßgedecke
Wasserdruck	0,5 – 8 bar
Anzahl Spülprogramme	5
Spülprogramme	Intensiv, Automatik, Schnellspülgang, Economy, Glas
Energieverbrauch (pro Programm)	ca. 0,8 – 1,7 kWh
Wasserverbrauch (pro Programm)	ca. 9 – 23 Liter
Wasserenthärter	Ja, manuell und elektronisch einstellbar
Multitab-Funktion	Ja
Zeitvorwahl	1 – 19 Stunden
Höhenverstellbarer Oberkorb	Ja, 2 Positionen
Sprüharme	2 (oben und unten)
Filter	3-stufig (Grob-, Mikro- und Flachfilter)
Sicherheitseinrichtungen	Aquasafe, Kindersicherung
Netzanschluss	230 V, 50 Hz (siehe Typenschild)
Geräuschpegel	nicht angegeben
Zubehör	Besteckkorb, Besteckgitter, Glashalter

Häufig gestellte Fragen - JSI66033X Juno Electrolux

Wie stelle ich den Wasserenthärter bei meinem Juno Electrolux JSI66033X ein?

Der Wasserenthärter wird manuell und elektronisch eingestellt. Manuell: Unterkorb entfernen und Härtebereichsanzeige auf Stufe 1 oder 2 drehen. Elektronisch: Gerät einschalten, Tasten B und C gedrückt halten bis LED blinken, dann Taste A drücken, um Stufe zu ändern. Die werksseitige Einstellung ist Stufe 5.

Welches Spülprogramm ist für stark verschmutztes Geschirr geeignet?

Das Programm Intensiv ist für stark verschmutztes Geschirr, Töpfe und Pfannen ausgelegt. Es hat einen Hauptspülgang bis zu 70 °C und eine Trocknungsphase.

Kann ich Kombi-Reinigungstabletten verwenden?

Ja, aktivieren Sie die Multitab-Funktion, indem Sie gleichzeitig die Tasten D und E drücken. Die Multitab-LED leuchtet. Dadurch werden Salz- und Klarspülmittelzufuhr gesperrt. Bei schlechten Trocknungsergebnissen füllen Sie Klarspüler nach und schalten den Dosierer ein.

Wie behebe ich Fehlercode 10 (‚10‘ im Display)?

Fehlercode 10 bedeutet, dass der Geschirrspüler kein Wasser bekommt. Mögliche Ursachen: Wasserhahn zu, Filter im Zulaufschlauch verstopft, oder Schlauch geknickt. Reinigen Sie den Wasserhahn und den Filter, prüfen Sie den Schlauch und öffnen Sie den Hahn.

Wie fülle ich Salz und Klarspüler nach?

Salz: Deckel des Salzbehälters gegen den Uhrzeigersinn öffnen, bei Ersteinnahme 1 Liter Wasser einfüllen, dann Salz mit Trichter einfüllen. Klarspüler: Entriegelungstaste am Dosierer drücken, Klarspüler bis zur Markierung 'max' einfüllen.

Warum bleiben Wassertropfen auf dem Geschirr?

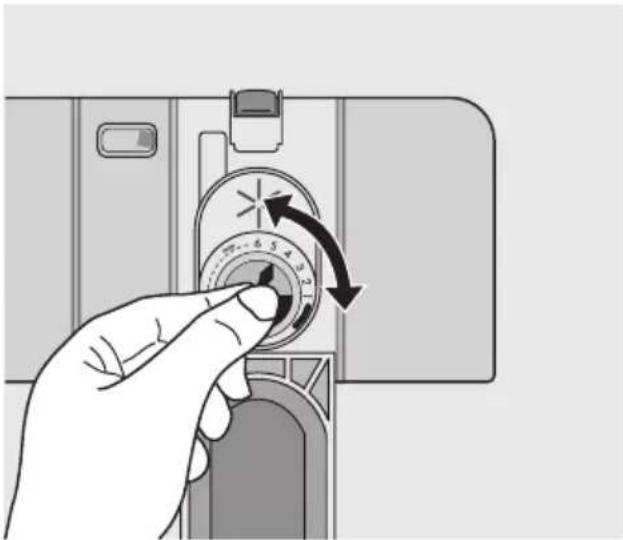

Wahrscheinlich ist der Klarspüldosierer zu niedrig eingestellt. Drehen Sie die Dosieranzeige auf eine höhere Stufe (1–6). Auch kann die Multitab-Funktion die Trocknung beeinträchtigen – schalten Sie ggf. Klarspüler zu.

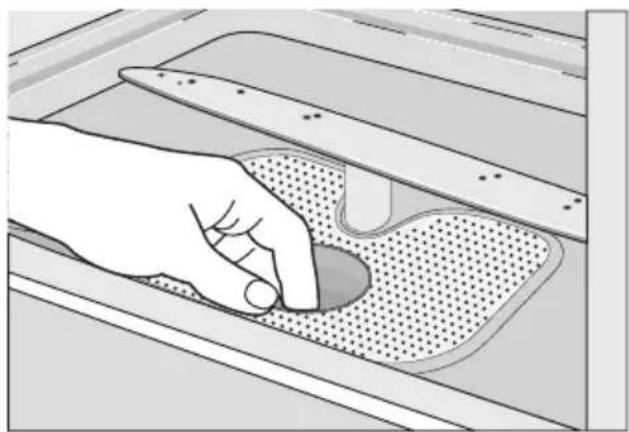

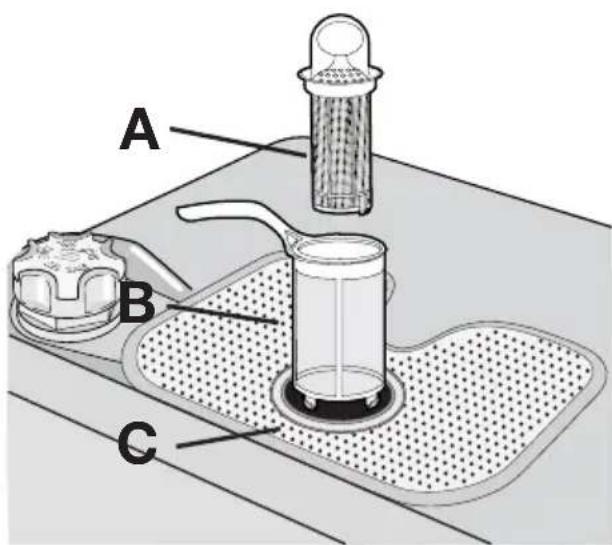

Wie reinige ich die Filter?

Schalten Sie das Gerät aus. Entfernen Sie den Unterkorb, drehen Sie den Mikrofiltergriff 1/4 Umdrehung gegen den Uhrzeigersinn, entnehmen Sie das Filtersystem. Reinigen Sie Grob-, Mikro- und Flachfilter unter fließendem Wasser. Setzen Sie alles in umgekehrter Reihenfolge wieder ein.

Kann ich den Oberkorb in der Höhe verstellen?

Ja, der Oberkorb ist höhenverstellbar (2 Positionen). Ziehen Sie den Korb bis zum Anschlag heraus, heben Sie ihn auf beiden Seiten vorsichtig an, bis er einrastet (obere Position). Zum Absenken heben Sie ihn an, halten den Mechanismus und lassen ihn langsam fallen.

Was bedeutet die leuchtende Salzkontrollleuchte?

Die Salzkontrollleuchte zeigt an, dass der Salzbehälter aufgefüllt werden muss. Füllen Sie Geschirrspülsalz nach. Die Leuchte kann nach dem Nachfüllen noch einige Stunden leuchten – das ist normal.

Wie breche ich ein laufendes Spülprogramm ab?

Halten Sie die Funktionstasten B und C gleichzeitig gedrückt, bis alle Programmkontrolllampen leuchten und die Kontrolllampe des laufenden Programms erlischt. Lassen Sie die Tasten los – das Programm ist gelöscht. Sie können dann ein neues Programm wählen.

BEDIENUNGSANLEITUNG JSI66033X Juno Electrolux

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2

Gerätebeschreibung 4

Bedienblende 5

Vor der ersten Inbetriebnahme 6

Einstellen des Wasserenthärters 7

Gebrauch von Salz für Geschirrspüler 8

Gebrauch von Klarspülmittel 8

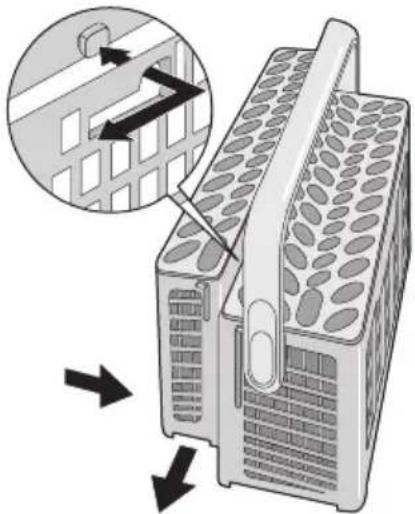

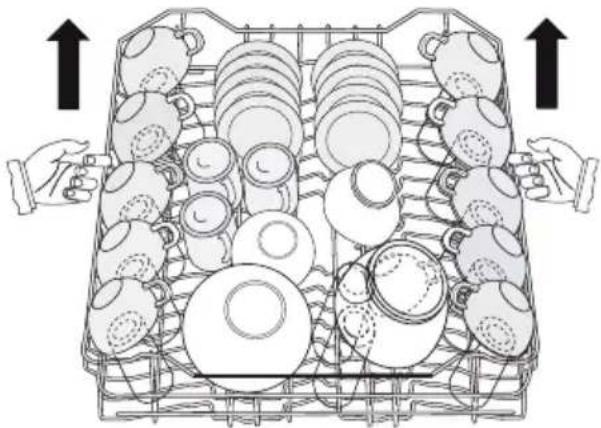

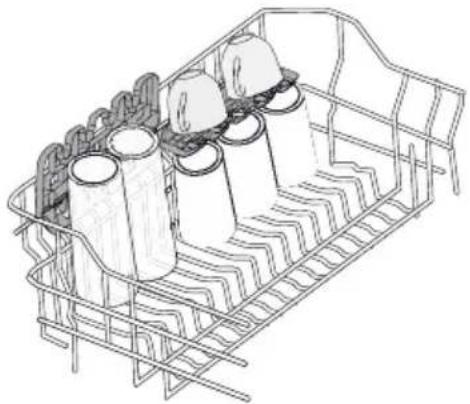

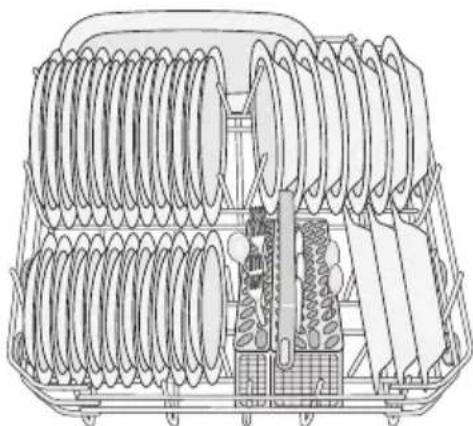

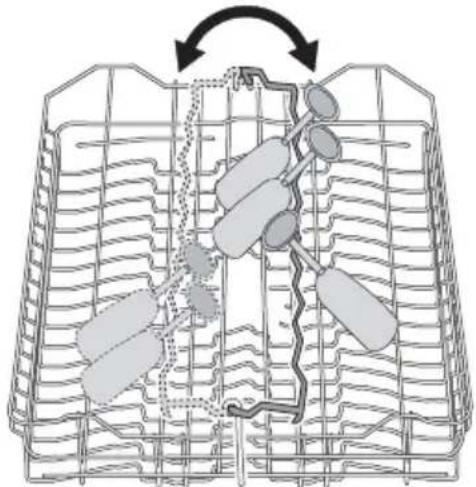

Laden von Besteck und Geschirr 9

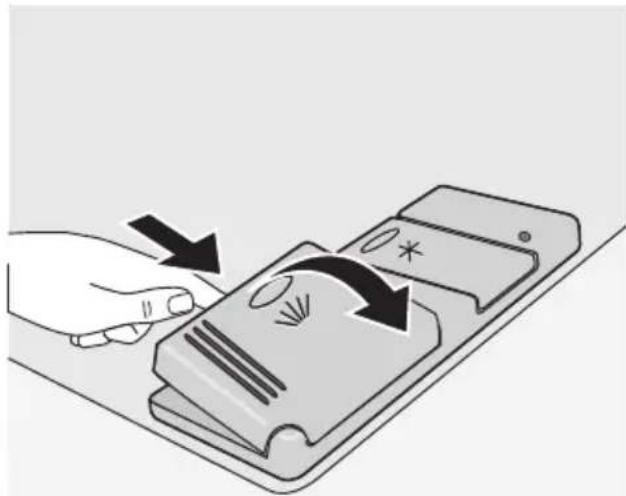

Gebrauch von Spülmittel 13

Funktion "Multitab" 14

Auswählen und Starten eines

Spülprogramms 14

Spülprogramme 16

Reinigung und Pflege 17

Was tun, wenn ... 18

Technische Daten 20

Gerät aufstellen 20

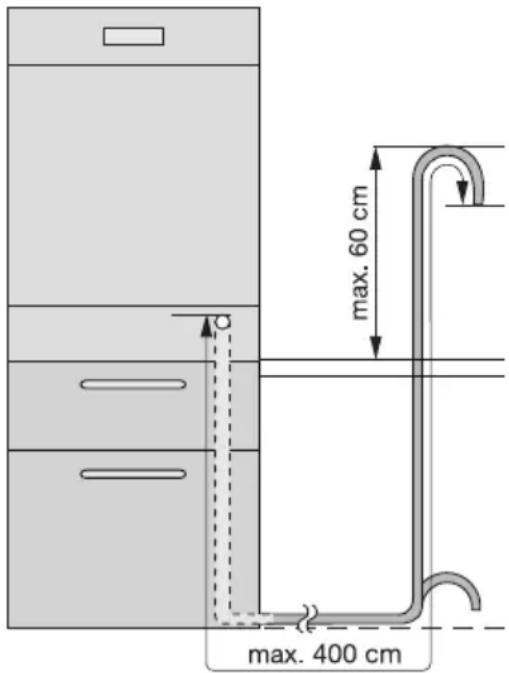

Wasseranschluss 21

Elektrischer Anschluss 22

Umwelttipps 22

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.

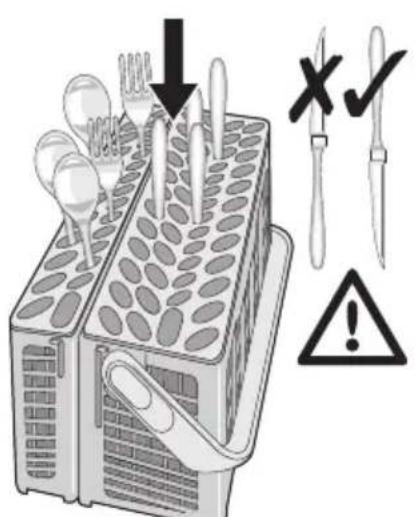

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.
• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).

• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.

• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.

• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.

• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

- Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.
• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Benutzen Sie das Gerät nicht:

– wenn das Netzkabel oder die Wasserschläuche beschädigt sind,

– wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

- Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Gerätebeschreibung

1 Oberkorb
2 Anzeige der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspüler

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

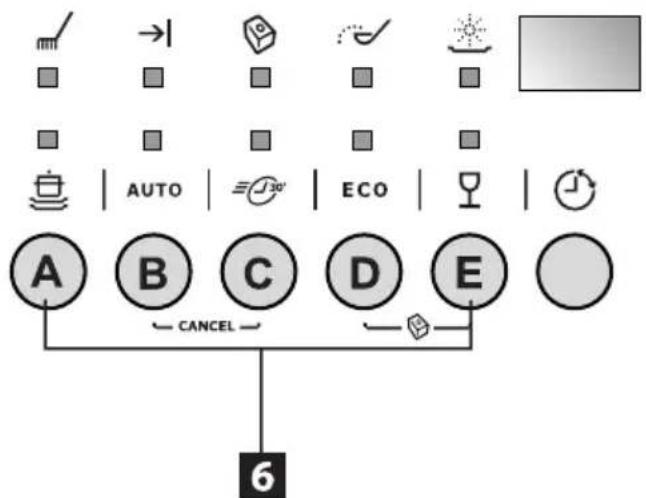

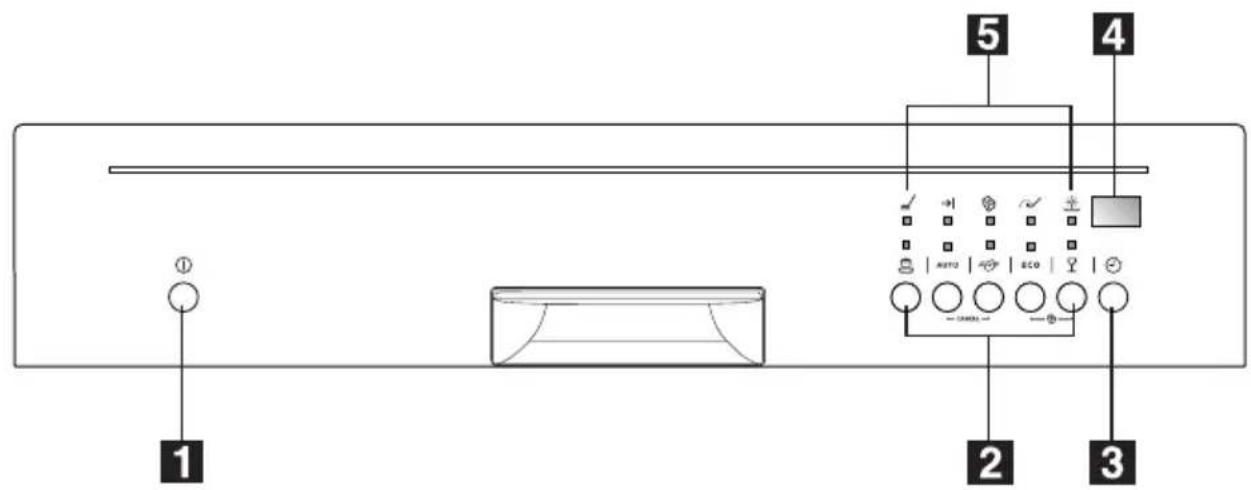

Bedienblende

1 2 3 4 5
    note right of A: AUTO
    note right of B: CANCEL
    note right of C: 6

1 Ein/Aus-Taste
2 Programmwahltasten
3 Zeitvorwahl-Taste
4 Digital-Display
5 Kontrolllampen
6 Funktionstasten

Kontrolllampen

Laufendes Programm – Leuchtet auf, wenn Sie ein Spülprogramm auswählen.
	– Leuchtet während des gesamten Spülprogramms.
	– Erlischt am Ende des Spülprogramms.
Programmende Leuchtet auf, wenn das Spülprogramm zu Ende ist.→|
Multitab	Leuchtet auf, wenn Sie die Funktion Multitab einschalten. Siehe Abschnitt "Funktion Multitab".
Kontrolllampen
	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt "Verwendung von Geschirrspülsalz".Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
Klarspüler 1)	Leuchtet auf, wenn der Klarspülmitteldosierer nachgefüllt werden muss. Näheres hierzu siehe Abschnitt "Verwendung von Klarspüler".

1) Die Kontrolllampen für Salz und Klarspülmittel leuchten nie während eines laufenden Spülprogramms auf, wenn die Salz- und Klarspülmittelbehälter leer sind.

Programmwahltasten

Mit diesen Tasten erfolgt die Auswahl des Spülprogramms. Wenn Sie eine Programmwahltaste drücken, leuchtet die zugehörige Kontrolllampe auf. Nähere Informationen über die Spülprogramme siehe den Abschnitt "Spülprogramme".

Zeitvorwahl-Taste

Benutzen Sie die Zeitvorwahl-Taste, um den Start des Spülprogramms zwischen 1 und 19 Stunden zu verzögern. Siehe den Abschnitt 'Einstellen und Starten eines Spülprogramms'.

Digital-Display

Das Display zeigt an:

• Härtegrad, auf den der Wasserenthärter eingestellt ist.
  • Restlaufzeit bis zum Programmende.
• Ein-/Abschaltung des Klarspülmitteldosierers (nur bei aktiver Funktion Multitab).
• Ende des Spülprogramms. Das Display zeigt eine Null an.
• Anzahl der Stunden der Zeitvorwahl.
• Fehlercodes.

Funktionstasten

Benutzen Sie die Funktionstasten für folgende Vorgänge:

• Zum Einstellen des Wasserenthärters. Siehe den Abschnitt 'Einstellung des Wasserenthärters.
• Zum Abbrechen des laufenden Spülprogramms oder einer laufenden Zeitvorwahl.

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region

Siehe Kapitel "Auswahl und Start eines Spülprogramms".

• Zum Ein-/Ausschalten der Funktion Multi-tab. Siehe den Abschnitt 'Funktion Multi-tab'.
• Zum Ein-/Abschalten des Klarspüldosierers, wenn die Funktion Multitab eingeschaltet ist. Siehe den Abschnitt 'Funktion Multitab'.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

• Zum Einstellen eines Spülprogramms.
• Zum Einstellen des Wasserenthärter-Härtegrads.
• Zum Ein-/Abschalten des Klarspüldosierers.

Die Ein-/Aus-Taste drücken. Das Gerät ist im Einstellmodus, wenn:

- Alle Programmkontrolllampen leuchten auf.

Die Ein-/Aus-Taste drücken. Das Gerät ist nicht im Einstellmodus, wenn:

– Nur eine Programmkontrolllampe aufleuchtet
– Ein Spülprogramm eingestellt ist. Löschen Sie das Programm, um in den Einstellmodus zurückzukehren. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

1. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

2. Füllen Sie den Klarspüldosierer mit Klarspüler.

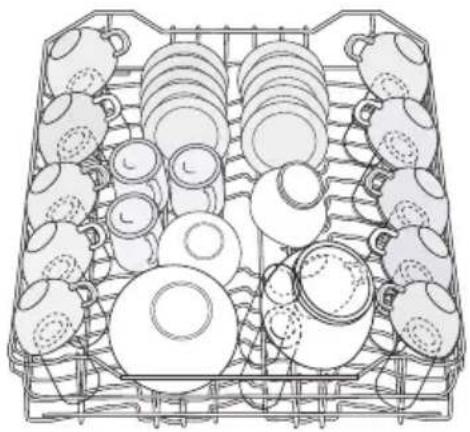

3. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

4. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.
5. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten ('3 in 1', '4 in 1', '5 in 1', etc.) verwenden, siehe das Kapitel "Multitab-Funktion".

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).
• Clarke-Werte.
  Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des Wasserenthärters
°dH °TH	mmol/l Clarke-		Werte	Manuell Elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

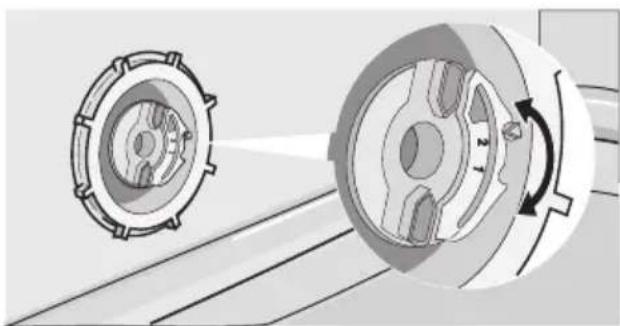

Manuelle Einstellung

i Werkseitig ist das Gerät auf Stufe 2 eingestellt.

1. Öffnen Sie die Tür.

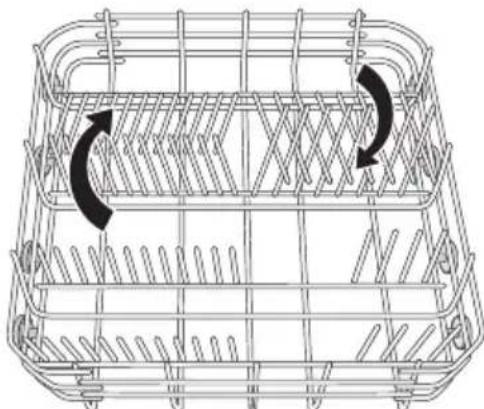

2. Entfernen Sie den Unterkorb.
3. Drehen Sie die Härtebereichsanzeige auf Härtestufe 1 oder 2 (siehe die Tabelle).
4. Setzen Sie den Unterkorb ein.

1. Schließen Sie die Tür.

Elektronische Einstellung

i Werkseitig ist der Wasserenthärter auf Stufe 5 eingestellt.

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie die Funktionstasten B und C solange, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.
4. Lassen Sie die Funktionstasten B und C los.
5. Drücken Sie Funktionstaste A. – Die Kontrolllampen für die Funktions- tasten B und C erlöschen.

– Die Kontrolllampe der Funktionstaste A beginnt zu blinken.
- Das Digital-Display zeigt die aktuelle Stufe an.
Beispiel: Digital-Display zeigt 5 L = Stufe 5 an.
6. Drücken Sie die Funktionstaste A einmal, um die Einstellung des Wasserenthärters um jeweils eine Stufe zu erhöhen.
7. Drücken Sie die Ein-/Aus-Taste, um die Einstellung zu speichern.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind, können den Wasserenthärter beschädigen.

Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten, um Korrosion zu verhindern.

! Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind, können den Wasserenthärter beschädigen. ! Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten, um Korrosion zu verhindern.

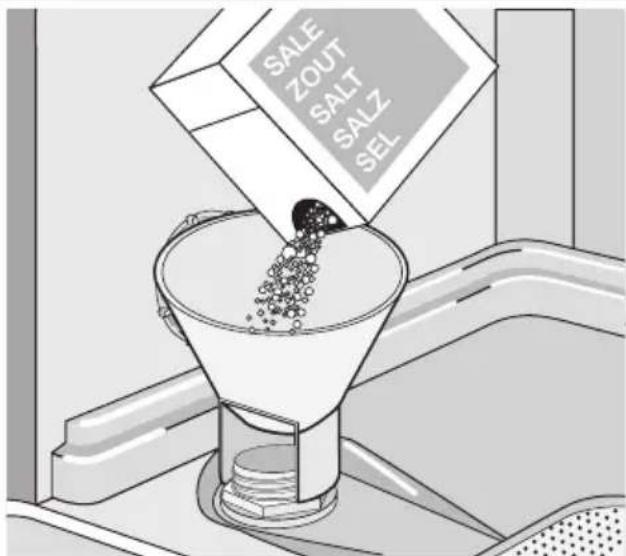

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur bei der Erstinbetriebnahme).
3. Verwenden Sie den Trichter, um den Behälter mit Salz zu füllen.

SALE ZOUT SALT SALZ SEL

1. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
2. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass das Wasser aus dem Salzbehälter beim Einfüllen von Salz überläuft.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

i Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet.

Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

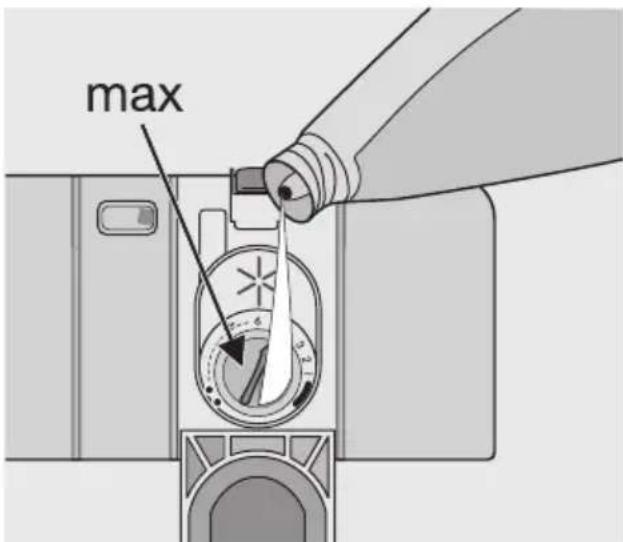

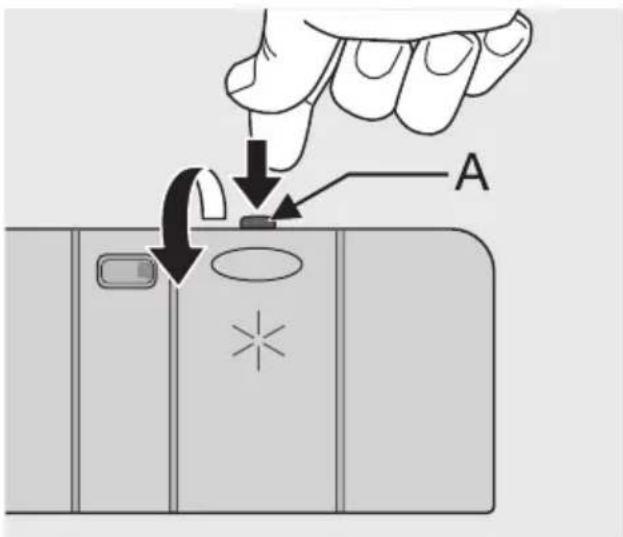

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

1. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

1. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu große Schaumbildung beim nächsten Spülprogramm zu vermeiden.

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

- Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor: – Entfernen Sie alle Essensreste und sonstigen größeren Partikel.

1. Schließen Sie den Klarspülerdosierer.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt.

Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken.

- Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kalkablagerungen sind. - Verringern Sie die Dosierung, wenn Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

– Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

- Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

- Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

- Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

- Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

- Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

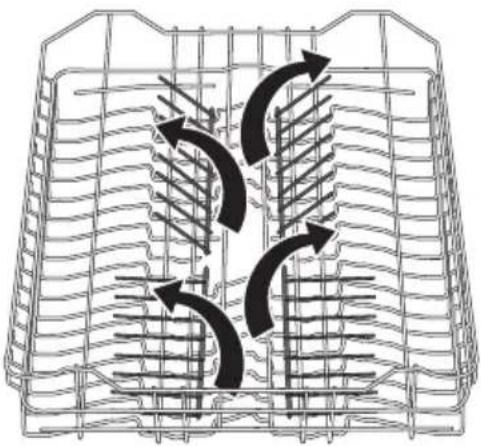

Die Stachelreihen am Unterkorb können flach umgeklappt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

Warnung! Stellen Sie keine Messer mit langen Klingen in aufrechter Stellung in den Besteckkorb. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein.

Stellen Sie Messer mit den Griffen nach oben ein.

Mischen Sie Löffel mit anderem Besteck, damit sie nicht zusammenkleben können. Klappen Sie den Griff des Besteckkorbs nach unten, um das Einräumen des Bestecks in den Korb zu erleichtern.

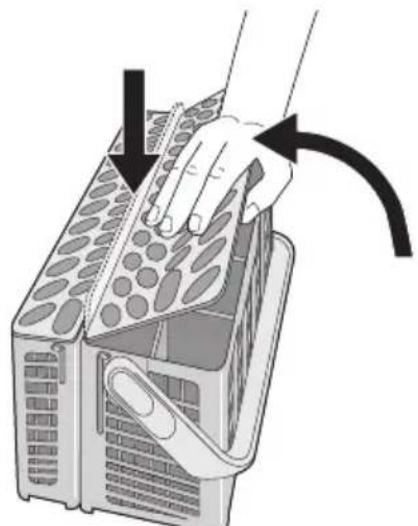

Verwenden Sie das Besteckgitter. Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können diese leicht beiseite geklappt werden.

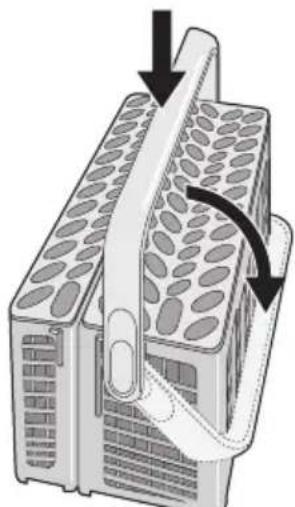

Der Besteckkorb besteht aus zwei Teilen. Sie können diese Teile für eine flexiblere Beladungsmöglichkeit einzeln verwenden. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander. Zum Verbinden der beiden Hälften halten Sie diese aneinander und schieben sie in entgegengesetzte Richtungen zueinander.

Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Klappen Sie die Tassenablagen für höheres Geschirr nach oben.

Klappen Sie den Glashalter für langstielige Gläser nach rechts oder links.

Die mittleren Stachelreihen können für eine flexiblere Beladung einfach umgeklappt werden.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen möchten, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

Maximale Geschirrhöhe im Unterkorb

Obere Position 31 cm

Untere Position 27 cm

Gehen Sie wie folgt vor, um den Oberkorb nach oben zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorb nach unten zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Den Korb auf beiden Seiten vorsichtig an- heben.
3. Den Mechanismus halten und langsam nach unten fallen lassen.

! Vorsicht!

• Die Korbhöhe darf nie nur auf einer Seite nach oben oder nach unten ver- stellt werden.

- Stellen Sie keine Tassen auf die Tas- senablage, wenn sich der Korb in der oberen Position befindet.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

- Vom Hersteller empfohlene Dosierung. - Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Gehen Sie wie folgt vor, um den Spülmittelbehälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

1. Füllen Sie den Spülmittelbehälter (A) mit Spülmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.

2. Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach ( B).

1. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter (A).

1. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

i Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten.

Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten.

Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt den Zufluss von Klarspüler und Salz automatisch. Die Salz- und Klarspülmittel-Kontrolllampen sind abgeschaltet.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

i Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus.

Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn das Programm angelaufen ist. Brechen Sie das Spülprogramm ab und stellen Sie das Programm dann erneut ein.

Schalten Sie die Funktion Multitab wie folgt ein:

- Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die Multitab-Kontrolllampe leuchtet auf.

Schalten Sie die Funktion Multitab wie folgt aus:

- Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die Multitab-Kontrolllampe erlischt.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.

2. Schalten Sie den Klarspüldosierer ein.

3. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

- Das Ein- oder Abschalten des Klarspüldosierers ist nur bei aktivierter Funktion Multitab möglich.

Zum Einschalten des Klarspüldosierers gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.
2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C.
   – Die Kontrolllampen der Funktionstasten A, B und C beginnen zu blinken.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste B.

– Die Kontrolllampen für die Funktions- tasten A und C erlöschen.

– Die Kontrolllampe der Funktionstaste B blinkt weiter.

– Das Digital-Display zeigt die Einstellung an.

0d

Klarspüldosierer abgeschaltet

Id

Klarspüldosierer eingeschaltet

1. Drücken Sie Funktionstaste B erneut.

– Das Digital-Display zeigt die neue Einstellung an.

1. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

i Um wieder normale Reinigungsmittel zu verwenden:

1. Schalten Sie die Funktion Multitab aus.

2. Füllen Sie den Salzbehälter und den Klarspüldosierer.

3. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.

4. Führen Sie ein Spülprogramm ohne Geschirr aus.

5. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.

6. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm bei geöffneter Tür. Das Spülprogramm startet

erst nach dem Schließen der Tür. Bis dahin können die Einstellungen noch geändert werden.

Gehen Sie zum Auswählen und Starten eines Spülprogramms folgendermaßen vor:

1. Schalten Sie das Gerät ein.
2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken Sie eine der Programmwahltasten. Siehe den Abschnitt 'Spülprogramme'.
   – Die Kontrolllampe des Programms leuchtet auf.
   – Alle anderen Programmkontrolllampen erlöschen.
   – Die Zeitdauer des Programms blinkt im Digital-Display.
   – Die Kontrolllampe des laufenden Programms leuchtet auf.

4. Schließen Sie die Tür.

– Das Spülprogramm beginnt automatisch.
– Die Kontrolllampe des laufenden Programms leuchtet weiterhin auf.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

i Sie können das Spülprogramm auch bei geschlossener Tür wählen. Wenn Sie eine Programmtaste drücken, haben Sie nur 3 Sekunden Zeit, um ein anderes Spülprogramm zu wählen. Nach diesen 3 Sekunden beginnt das ausgewählte Programm automatisch.

⚠️ Warning! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.
Schließen Sie die Tür.
- Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

1. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C, bis:
2. Alle Programmkontrolllampen leuchten,

3. Die Kontrolllampe des laufenden Pro gramms erlischt.

4. Lassen Sie die Funktionstasten B und C los, um das Spülprogramm zu löschen. Nun haben Sie folgende Möglichkeiten:

5. Schalten Sie das Gerät aus.

6. Wählen Sie ein neues Spülprogramm. Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellung und Start eines Spülprogramms mit Zeitvorwahl

1. Die Ein-/Aus-Taste drücken.
2. Wählen Sie ein Programm.

3. Drücken Sie die Zeitvorwahltaste, bis im Display die gewünschte Zeitvorwahl des Spülprogramms blinkt.

4. Schließen Sie die Tür.

– Die Zahl auf dem Display leuchtet kontinuierlich.
– Die Kontrolllampe des laufenden Programms erlischt.
– Der Ablauf der Zeitvorwahl beginnt.
- Der Ablauf der Zeitvorwahl nimmt in Schritten von jeweils 1 Stunde ab.
– Nach dem Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.
– Die Kontrolllampe des laufenden Programms leuchtet auf.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung der Zeitvorwahl zu verhindern. Nachdem Sie die Tür wieder geschlossen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

So löschen Sie die Zeitvorwahl:

1. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C, bis: – Alle Programmkontrolllampen leuchten Wenn Sie eine Zeitvorwahl löschen, wird damit auch das Spülprogramm gelöscht.

2. Wählen Sie ein neues Spülprogramm.

Ende des Spülprogramms

• Nachdem es automatisch gestoppt hat.
  • Das Display zeigt 0 an.

• Die Kontrolllampe Programmende leuchtet auf.
• Die Kontrolllampe des laufenden Programms erlischt.

1. Schalten Sie das Gerät aus.
2. Öffnen Sie die Tür.
3. Damit das Spülgut besser trocknet, öffnen Sie die Tür einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.
• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Spülprogramme

Spülprogramme

Programm Grad der Verschmutzung		Spülgut Programmbeschreibung
Intensiv Stark ver-	schmutzt	Geschirr, Besteck,Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 70 °C1 ZwischenspülgangKlarspülgangTrocknen
Automatik1)AUTO	Beliebig Geschirr,	Besteck,Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 45 °C oder 70 °C1 oder 2 ZwischenklarspülgängeKlarspülgangTrocknen
Schnellspülgang2)30	Normal/leichtverschmutzt	Geschirr und Besteck	Hauptspülgang bis zu 60 °CKlarspülgang
Economy3)ECO	Normal ver-schmutzt	Geschirr und Besteck	VorspülgangHauptspülgang bis zu 50 °C1 ZwischenspülgangKlarspülgangTrocknen
Glas Normal/leicht	verschmutzt	Empfindliches Ge-schirr und Gläser	Hauptspülgang bis zu 45 °C1 ZwischenspülgangKlarspülgangTrocknen

1) Während des Spülprogramms "Automatik" wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch können unterschiedlich sein. Dies hängt vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Das Gerät stellt während des Hauptspülgangs automatisch die Wassertemperatur ein.

2) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

3) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm Programmdauer (in Minuten)1)	Energieverbrauch (in kWh)	Wasser (in Liter)
Intensiv - 1,4 - 1,6 16 - 18(BY5K)
Automatik - 1,1 - 1,7 12 - 23(4HTA)
Schnellspülgang - 0,9 9(CD3K)
Energiesparen - 1,0 - 1,1 12 - 13(CY24)
Glas - 0,8 - 0,9 14 - 15(23YD)

1) Das Digital-Display zeigt die Programmdauer an.

i Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den Schwankungen

in der Stromversorgung und der Geschirrmenge variieren können.

Reinigung und Pflege

⚠️ Warning! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)
2. Mikrofilter (B)
3. Flachfilter (C)

A B C

Gehen Sie wie folgt vor, um die Filter zu reinigen:

1. Öffnen Sie die Tür.
2. Entfernen Sie den Unterkorb.
3. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

1 2

1. Nehmen Sie das Filtersystem heraus.
2. Fassen Sie den Grobfilter (A) am Handgriff.
3. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).
4. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

1. Reinigen Sie die Filter unter fließendem Wasser.
2. Setzen Sie den Flachfilter (C) unten in das Gerät ein.
3. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) und drücken Sie die Filter zusammen.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

1. Setzen Sie das Filtersystem wieder ein.
2. Um das Filtersystem zu arretieren, drehen Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.
3. Setzen Sie den Unterkorb ein.
4. Schließen Sie die Tür.

i Nehmen Sie die Sprüharme nicht heraus.

Wenn die Löcher in den Sprüharmen verstopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche Ursachen und Abhilfe
Das Digital-Display zeigt ,10 an Der Geschirrspüler füllt sich nicht mit Wasser	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Reinigen Sie den Wasserhahn.Der Wasserhahn ist zugedreht.Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Das Digital-Display zeigt ,20 an Der Geschirrspüler pumpt das Wasser nicht ab	Der Siphon ist verstopft.Reinigen Sie den Siphon.Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Das Digital-Display zeigt ,30 an Die Aquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür.Der Netzstecker ist nicht eingesteckt.Stecken Sie den Netzstecker in die Netzsteckdose.Die Sicherung der Hausinstallation ist durchgebrannt.Tauschen Sie die Sicherung aus.Die Zeitvorwahl ist eingestellt.Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display einen Fehlercode anzeigt, der nicht in der Tabelle beschrieben ist, rufen Sie bitte den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

- Modell (Mod.)

- Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell: ......

Seriennummer: ......

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr	Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 59,6
Höhe in cm 81,8 - 89,8
Tiefe in cm 57,5
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)
Kapazität Maßgedecke 12

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Wichtig! Halten Sie sich für folgende

Tätigkeiten an die Anweisungen in der beiliegenden Schablone:

• Einbau des Geräts.
• Anbringen der Arbeitsplatte.
• Anschließen des Wasserzulaufs und -ablaufs.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle).

Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Vergewissern Sie sich, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarbarten Küchenschränken/-möbeln, Wänden usw.) befestigt ist.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Wasseranschluss

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulauf- schlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft.

Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

- Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.

- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.

- Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

! Warnung! Gefährliche Spannung

1. Schließen Sie den Ablaufschlauch an den Siphon an und befestigen Sie ihn an der Unterseite der Arbeitsplatte. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. Schließen Sie den Ablaufschlauch an ein Standrohr mit Belüftungsöffnung an (Mindestdurchmesser des Innenrohres 4 cm).

max. 60 cm max. 400 cm

Der Abwasseranschluss darf sich nicht höher als 60 cm vom Boden des Gerätes befinden. Achten Sie darauf, dass der Wasserablaufschlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann.

Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Wasser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt.

Die Gesamtlänge des Ablaufschlauchs einschließlich einer Verlängerung, darf nicht

mehr als 4 Meter betragen. Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs.

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer Spüle ein "Rücklaufventil" hat, kann dieses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Elektrischer Anschluss

⚠️ Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

rungskabel. Andernfalls besteht Feuergefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder

dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.

- Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter:

www.juno-electrolux.de

www.juno-electrolux.at
