JSI86052X - Geschirrspüler Juno Electrolux - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Juno Electrolux
Modell	JSI86052X
Breite	59,6 cm
Höhe	81,8 - 87,8 cm
Tiefe	57,5 cm
Gewicht	max. 45 kg
Anschlussspannung	230 V ~ 50 Hz
Gesamtleistung	2,2 kW
Sicherung	10 A
Wasserdruck	0,05 - 0,8 MPa
Fassungsvermögen	12 Maßgedecke
Geräuschpegel	43 dB(A)
Spülprogramme	8 Programme: 70° Intensiv, Automatik, 60° Quick, 55° Quick, 50° E-spar, 45° Glas, Anwärmen, Vorspülen
Optionen	Extra Spülen, 3-in-1, Zeitvorwahl (bis 219 h), Tastensperre, Demomodus
Innenbeleuchtung	LED (Klasse 1)
Wasserenthärter	Manuell und elektronisch einstellbar (Stufe 1-10)
Filter	3-teilig: Grobfilter, Mikrofilter, Filtersieb
Sicherheit	Aqua-Stopp (Wasserauslauf-Schutzsystem), Kindersicherung (Tastensperre)

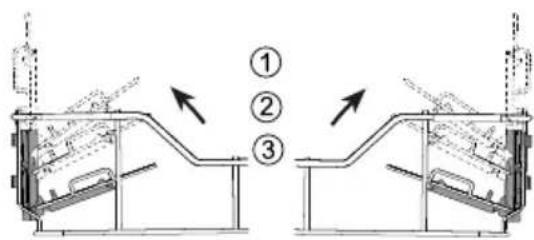

Höhenverstellung Oberkorb	2 Positionen (max. Geschirrhöhe Unterkorb 31 cm / 27 cm)

Häufig gestellte Fragen - JSI86052X Juno Electrolux

Wie stelle ich den Wasserenthärter ein?

Der Wasserenthärter wird sowohl mechanisch (Schalter am Geräteboden) als auch elektronisch im Menü 'Einstellungen > Wasserhärte' eingestellt. Wählen Sie die Stufe entsprechend Ihrer Wasserhärte (siehe Tabelle in der Anleitung).

Welche Spülprogramme gibt es und welches ist für stark verschmutztes Geschirr geeignet?

Es gibt 8 Programme: 70° Intensiv (stark verschmutztes Geschirr, Töpfe), Automatik, 60° Quick, 55° Quick, 50° E-spar (energiesparend), 45° Glas, Anwärmen und Vorspülen.
Für starke Verschmutzung wählen Sie 70° Intensiv.

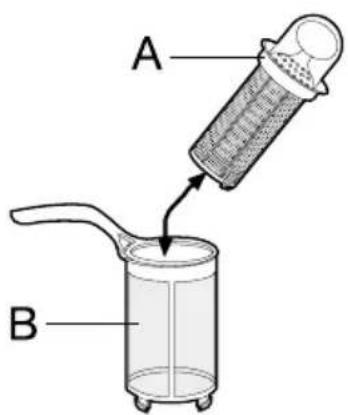

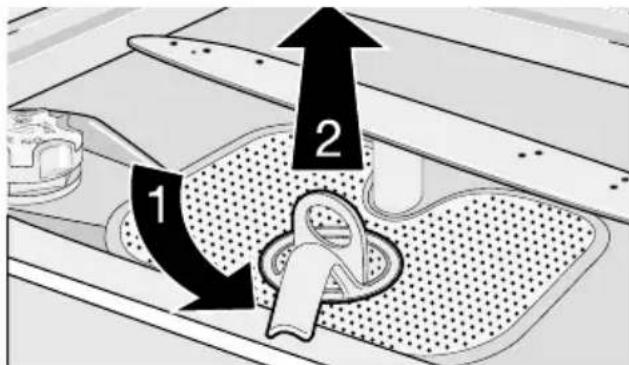

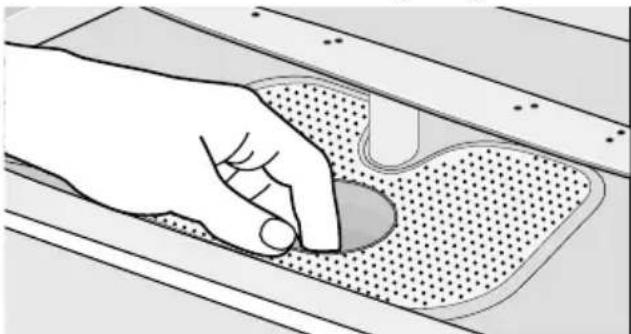

Wie reinige ich die Filter?

Schalten Sie das Gerät aus. Entfernen Sie den Unterkorb. Lösen und entnehmen Sie das Filtersystem (Grobfilter A und Mikrofilter B). Reinigen Sie alle Teile unter fließendem Wasser. Setzen Sie sie wieder ein und verriegeln Sie den Griff nach rechts.

Warum bleibt mein Geschirr nass oder hat Schlieren?

Dies kann an fehlendem Klarspülmittel oder falscher Dosierung liegen. Überprüfen Sie den Klarspülbehälter und stellen Sie die Dosierung höher (Stufe 4-6) ein. Bei Schlieren die Dosierung reduzieren. Auch die Verwendung von 3-in-1 Tabletten kann die Trocknung beeinflussen.

Was tun bei einer Fehlermeldung wie 'kein Wassereinlauf'?

Prüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt ist. Reinigen Sie den Filter in der Schraubverbindung. Wenn die Meldung 'Wasserauslauf-Schutzsystem aktiviert' erscheint, schließen Sie den Wasserhahn und kontaktieren Sie den Kundendienst.

Kann ich 3-in-1 Reinigungstabletten verwenden?

Ja, aktivieren Sie die 3-in-1 Funktion im Optionsmenü. Dadurch werden Klarspüler- und Salzzufuhr automatisch gestoppt. Stellen Sie sicher, dass die Tabletten für Ihre Wasserhärte geeignet sind.

Wie aktiviere ich die Tastensperre?

Gehen Sie zu 'Einstellungen > Tastensperre' im Menü. Schalten Sie sie ein. Nach 15 Sekunden Inaktivität werden alle Tasten gesperrt. Zum vorübergehenden Entsperren drücken Sie eine Taste 5 Sekunden lang.

Wie installiere ich den Geschirrspüler?

Der Einbau sollte von einem Fachmann erfolgen. Achten Sie auf korrekte Wasser- und Stromanschlüsse (230 V, 10 A). Der Ablaufschlauch muss maximal 60 cm über dem Boden angeschlossen werden. Das Gerät muss waagerecht stehen.

Was muss ich bei längerem Stillstand beachten?

Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lassen Sie die Tür einen Spalt offen, um Gerüche zu vermeiden. Reinigen Sie das Innere. Bei Frostgefahr das Gerät entleeren und den Zulaufschlauch abnehmen.

Wo finde ich die technischen Daten meines Geräts?

Die technischen Daten wie Spannung, Leistung und Seriennummer finden Sie auf dem Typenschild an der Seite der Geschirrspülertür. Notieren Sie sich Modell (Mod.), Produktnummer (PNC) und Seriennummer (S.N.) für den Kundendienst.

BEDIENUNGSANLEITUNG JSI86052X Juno Electrolux

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 electrolux Inhalt

Inhalt

Sicherheitshinweise 5

Produktbeschreibung 7

Bedienblende 8

Erste Benutzung 14

Tägliche Benutzung 19

Spülprogramme 31

Reinigung und Pflege 33

Hinweise für Prüfinstitute 40

Installation 41

Umweltschutz 46

Garantiebedingungen 47

Folgende Symbole werden im Text verwendet:

Wichtige Hinweise, die Ihrer persönlichen Sicherheit dienen und Ihnen helfen, Geräteschäden zu vermeiden.

Allgemeine Informationen und Empfehlungen

Umweltinformationen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

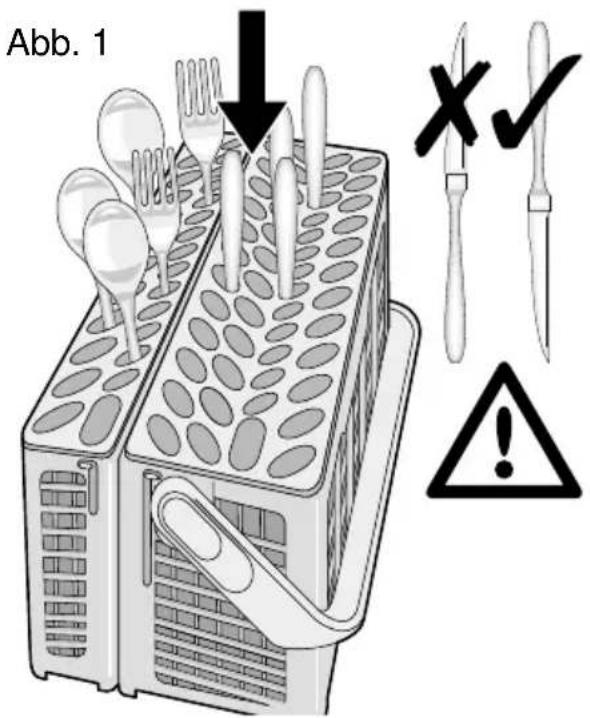

• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz) verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original - Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

- Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

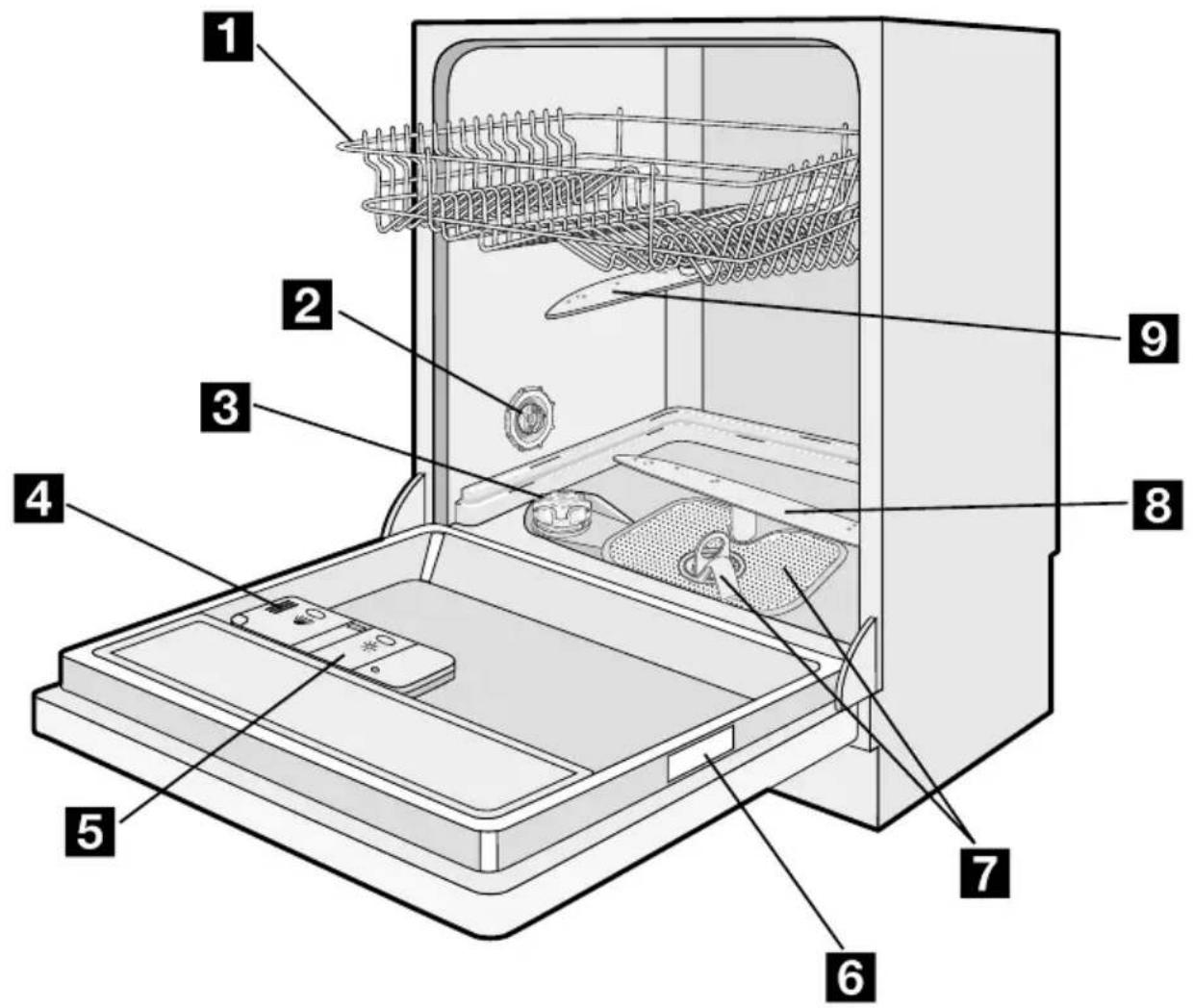

Produktbeschreibung

1 Oberkorb
2 Wasserhärteregler
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen und Schließen der Tür ein- und ausgeschaltet.

Innenbeleuchtung durch LED der KLASSE 1 in Übereinstimmung mit EN 60825-1: 1994 + A1:2002 + A2:2001

Wenden Sie sich für einen eventuellen Austausch der Lampe an den Kundendienst.

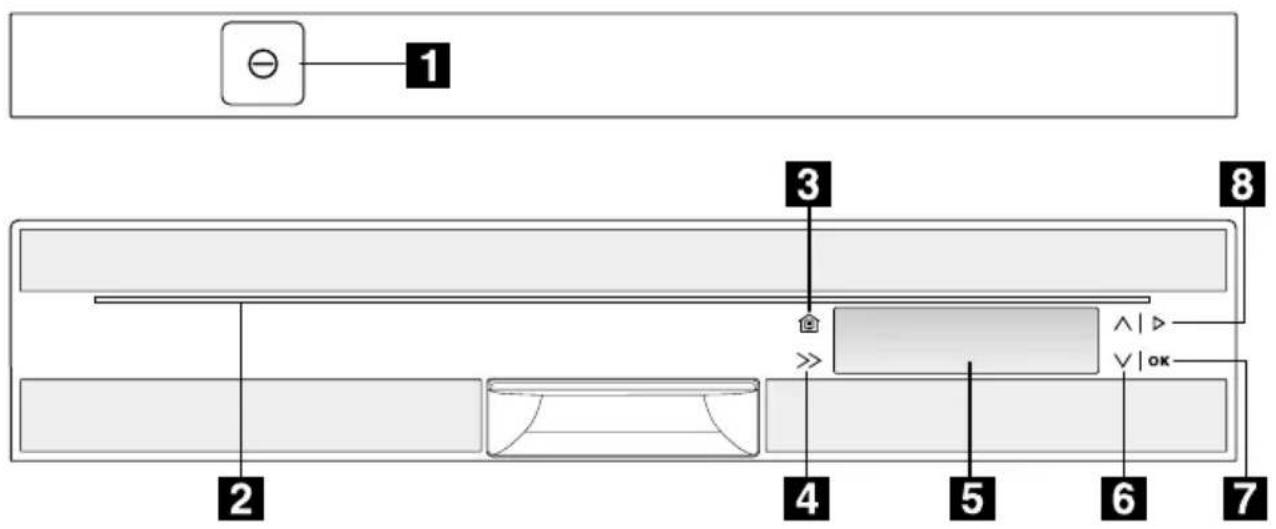

Bedienblende

Eine Reihe angezeigter Meldungen auf dem Display und akustische Signale helfen Ihnen bei der Einstellung des Geräts sowie bei der Auswahl von Spülprogramm und verfügbarer Optionen.

Erstbetrieb des Gerätes:

• Drücken Sie die Ein/Aus-Taste. Die Lichtleiste schaltet sich ein.
• Beachten Sie die angezeigten Hinweise zur Auswahl der gewünschten Sprache (voreingestellte Standardsprache: Englisch) und der Uhrzeit.

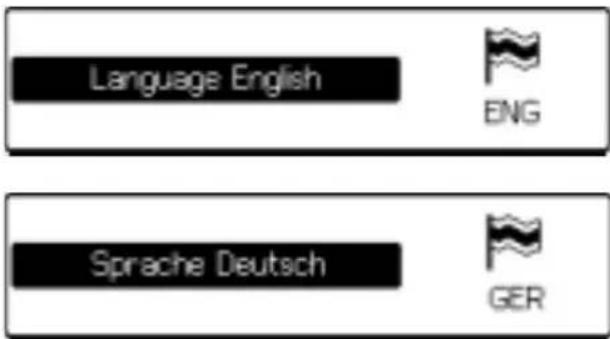

Die folgende Meldung wird angezeigt:

(Wählen Sie mit einer der Pfeiltasten «Auf und Ab» die gewünschte Sprache aus und drücken Sie dann die Taste OK, um die Auswahl zu bestätigen).

Wenn die Meldung ENG blinkt, kann die Sprache durch Drücken einer der Pfeiltasten «Auf und Ab» ausgewählt werden.

Language English ENG Sprache Deutsch GER

Drücken Sie zur Bestätigung die Taste OK. Die folgende Meldung wird angezeigt:

Drücken Sie OK um die Sprache Deutsch zu bestätigen. ∧ oder ∨ für erneute Änderung

Danach erscheint die folgende Meldung:

Drücken Sie ∧ oder ∨ zum Einstellen der Zeit und OK um sie zu übernehmen

Wenn die markierte Uhrzeit blinkt, kann die Uhrzeit eingestellt werden.

Uhrzeit 20:04

Drücken Sie zur Bestätigung die Taste OK.

Nach dem Einstellen der Uhrzeit wird das Display in drei Bereiche aufgeteilt:

- Spülprogramme

- Uhrzeit

- Optionsmenü

- Drücken Sie die Pfeiltaste «Display»: Der ausgewählte Bereich wird mit einem Hervorhebungsrahmen angezeigt

02:00 → 22:05 Optionen

- Wählen Sie mit einer der Pfeiltasten «Auf und Ab» das zugehörige Menü aus.

Menüprogrammbereich

Hier werden das Symbol und die Dauer des ausgewählten Spülprogramms angezeigt.

- Drücken Sie eine der Pfeiltasten «Auf und Ab»: Der angezeigte Bereich wird vergrößert dargestellt und listet alle verfügbaren Spülprogramme, deren Symbole und die Programmdauer auf.

02:00 Automatik 70° Intensiv 60° Quick

Drücken Sie die Taste OK oder warten Sie einige Sekunden lang, um die Einstellung zu speichern.

Auf dem Display werden jetzt wieder die drei Bereiche angezeigt.

Im Menüprogrammbereich werden das ausgewählte Spülprogramm und dessen Zeitdauer angezeigt.

Im Zeitbereich wird das Ende des ausgewählten Programms (d. h. Uhrzeit + Spülprogrammdauer) angezeigt.

Zeitbereich In diesem Bereich kann für das ausgewählte Spülprogramm eine Zeitvorwahl von bis zu 219 Stunden eingestellt werden.

Drücken Sie die Pfeiltaste «Display», um den Bereich auszuwählen.

Stellen Sie mit einer der Pfeiltasten «Auf und Ab» die Programmendzeit ein:

• Im oberen Teil dieses Bereichs wird die verzögerte Startzeit des Programms hervorgehoben dargestellt.
• Im unteren Teil dieses Bereichs wird die Programmendzeit aktualisiert.

Drücken Sie die Taste OK oder warten Sie einige Sekunden lang, um die Einstellung zu speichern.

02:00 ② 01:00 → 23:06 Optionen

Optionsmenü

Drücken Sie die Pfeiltaste «Display», um den Bereich auszuwählen.

Lassen Sie mit einer der Pfeiltasten «Auf und Ab» die Liste der verfügbaren Optionen anzeigen. Die ausgewählte Option erscheint hervorgehoben.

In diesem Bereich finden Sie folgende Optionen:

Optionsmenü Untermenü
Extra SpülenFührt einen zusätzlichen Klarspülgang aus (siehe Tabelle "Spülprogramme").
3-in-1Funktion für "3 in 1" Kombireinigungstabletten. Diese Funktion bleibt solange aktiv, bis sie ausgeschaltet wird.

Drücken Sie die Taste OK, um die Einstellung zu ändern.

Wählen Sie mit einer der Pfeiltasten «Auf und Ab» eine andere Option aus.

Drücken Sie die Taste «Home» oder warten Sie einige Sekunden lang, bis das Hauptmenü ausgeblendet wird. Nach der Einstellung von Optionen werden diese wie im folgenden Beispiel dargestellt angezeigt.

02:35 09:39 Optionen

Optionsmenü Untermenü Hinweise
Erklärungen	ProgrammBeschreibung		Informationen zu den Programmen
	OptionBeschreibung		Informationen zu den Optionen
	Demo Betrieb		Kurzdemonstration zur Bedienung des Geschirrspülers.Demomodusingeschaltet:
	Zurück		Zurückgehen zum Optionsmenü

• Drücken Sie zum Aufrufen eines Untermenüs die Taste OK.
• Wählen Sie mit einer der Pfeiltasten «Auf und Ab» die Liste aus.
• Drücken Sie die Taste OK erneut, um das Untermenü aufzurufen.

Für «Programm Beschreibung» und «Optionen Beschreibung»:

• Zeigen Sie mit einer der Pfeiltasten «Auf und Ab» die Informationen an.
• Drücken Sie die Taste OK.
• Wählen Sie Zurück und drücken Sie die Taste OK, um zum Optionsmenü zurück zu gelangen.
• Drücken Sie die Taste «Home» oder warten Sie einige Sekunden lang, bis das Optionsmenü ausgeblendet wird.

Für «Demo Betrieb»

• Per Voreinstellung ist der Demomodus ausgeschaltet.

Drücken Sie die Taste OK, um ihn einzuschalten.

Das Display wird in drei Bereiche aufgeteilt und links oben wird DEMO angezeigt.

22:05

Optionen

Jetzt können durch Drücken der verschiedenen Tasten verschiedene Einstellungen und ein Spülprogrammstart simuliert werden.

Zum Wiederherstellen der normalen Betriebsart des Geschirrspülers ist der Demomodus auszuschalten.

Optionsmenü Untermenü Hinweise
Einstellungen	Sprache (*)	[AXYXD]
	Lautstärke (*)
	Uhrzeit (*)
	Helligkeit (*)
	Kontrast (*)
	Werte zurücksetzen
	Wasserhärte (*)
	Klarspüler
	Tastensperre
	Zurück

• Blättern Sie durch das Optionsmenü, bis die Einstellungen angezeigt werden.
• Drücken Sie die Taste OK.
• Blättern Sie durch das Untermenü, bis die gewünschte Funktion erscheint.

Mit einem (*) gekennzeichnete Untermenüs:

• Drücken Sie die Taste OK: die aktuelle Einstellung blinkt und weist so darauf hin, dass sie jetzt geändert werden kann.
• Drücken Sie so oft eine der Pfeiltasten «Auf und Ab», bis die neue Einstellung ausgewählt ist.
• Drücken Sie die Taste OK oder warten Sie einige Sekunden lang, um die Einstellung zu speichern.

Tastensperre:

Wenn diese Funktion eingeschaltet ist, werden alle Taste 15 Sekunden nach der letzten Tastenbetätigung gesperrt und reagieren nicht mehr auf Eingaben.

Die Funktion kann zeitweise ausgeschaltet werden. Drücken Sie auf eine beliebige Taste. Es wird die folgende Meldung angezeigt.

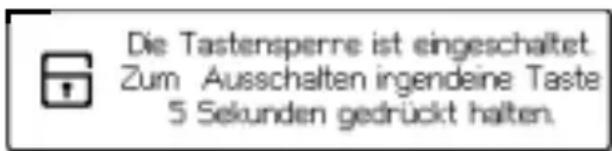

Die Tastensperre ist eingeschaltet. Zum Ausschalten ingendeine Taste 5 Sekunden gedrückt halten.

Nach 15 Sekunden wird die Tastensperre wieder eingeschaltet.

Rufen Sie zum Ausschalten der Tastensperre das Zusatzfunktionsmenü auf und ändern Sie die Einstellung entsprechend.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Stellen Sie den Wasserenthärter ein

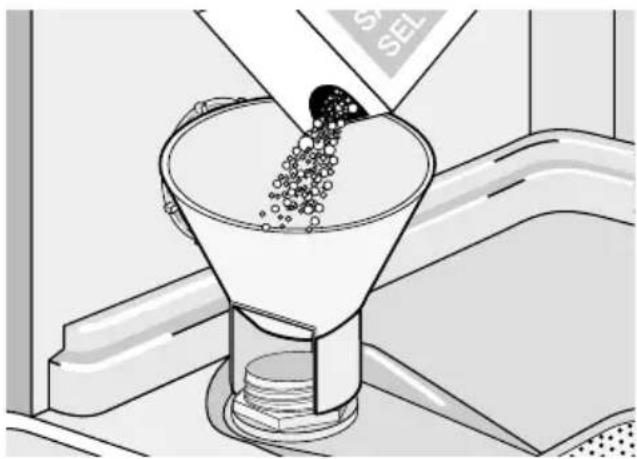

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

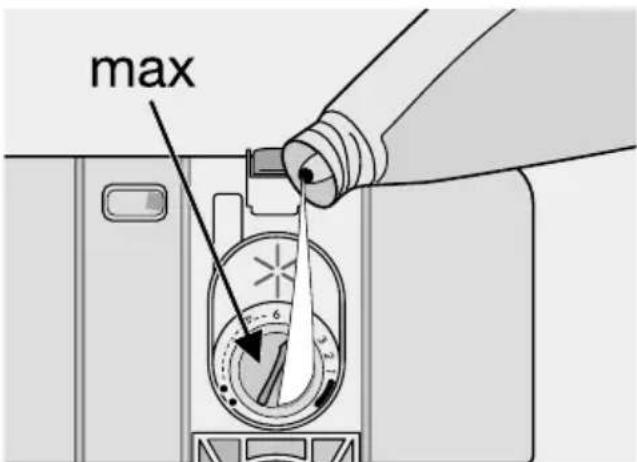

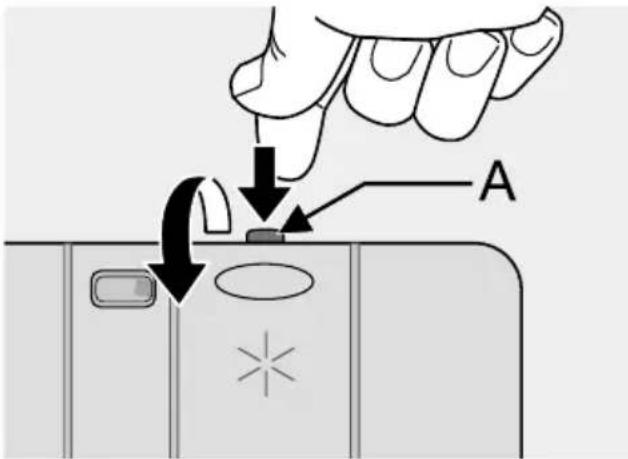

• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

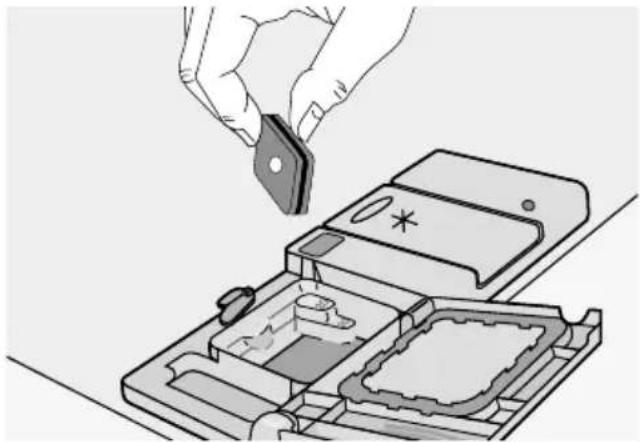

Bei Verwendung von Reinigertabletten wie: “3 in 1”, “4 in 1”, “5 in 1” usw... wählen Sie die Funktion 3 in 1 (siehe “Funktion 3 in 1”).

Stellen Sie den Wasserenthärter ein

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser.

Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl manuell mit dem Härtebereichsschalter wie auch elektronisch mit den Pfeiltasten «Auf und Ab» auf der Bedienblende eingestellt werden.

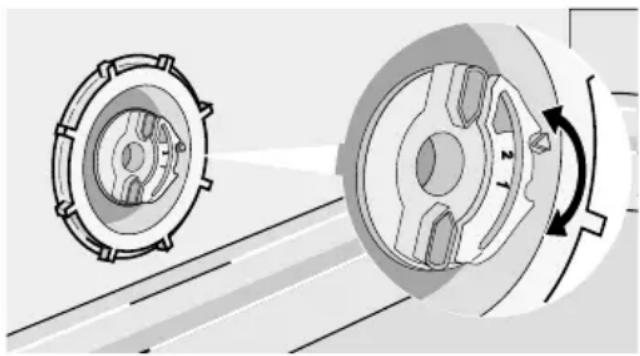

Mechanische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Stufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den unteren Korb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

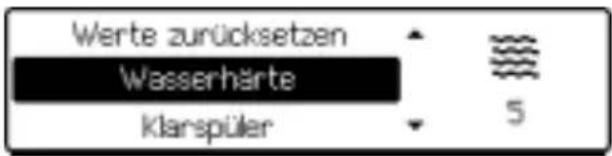

Optionsmenü → Einstellungen → Wasserhärte

Werte zurücksetzen Wasserhärte klanspüler

Stellen Sie mithilfe der folgenden Tabelle den Wasserenthärter gemäß der in Ihrem Einzugsgebiet vorherrschenden Wasserhärte ein.

Wasserhärte			Einstellung der Wasserhärtestufe		Zusatz von Salz
°dH °TH mmol/l Von Hand Elektronisch
51 - 70 91 - 125 9.0 - 12.5 2 Stufe 10 Ja
43 - 50 76 - 90 7.6 - 8.9 2 Stufe 9 Ja
37 - 42 65 - 75 6.5 - 7.5 2 Stufe 8 Ja
29 - 36 51 - 64 5.1 - 6.4 2 Stufe 7 Ja
23 - 28 40 - 50 4.0 - 5.0 2 Stufe 6 Ja
19 - 22 33 - 39 3.3 - 3.9 2 Stufe 5 Ja
15 - 18 26 - 32 2.6 - 3.2 1 Stufe 4 Ja
11 - 14	19 - 25 1.9 - 2.5 1 Stufe 3 Ja
4 - 10	7 - 18	0.7 - 1.8 1 Stufe 2 Ja
< 4	< 7	< 0.7	1	Stufe 1	Nein *

* Kein Salz erforderlich

Einfüllen von Salz für Geschirrspüler

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (das ist nur vor der ersten Benutzung erforderlich).
3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

Der Salzbehälter muss regelmäßig aufgefüllt werden. Eine entsprechende Meldung erinnert Sie daran.

Denken Sie daran, den Salzbehälter zu füllen

Die Aufforderung zum Nachfüllen von Wasserenthärtersalz erscheint jeweils nur am Anfang bzw. Ende eines Spülprogramms, und nicht bei einem laufenden Programm.

Die Salzmangelanzeige kann noch für 2-6 Stunden nach dem Nachfüllen von Salz sichtbar bleiben, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch nicht beeinträchtigt.

Einfüllen von Klarspülmittel

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

1. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.

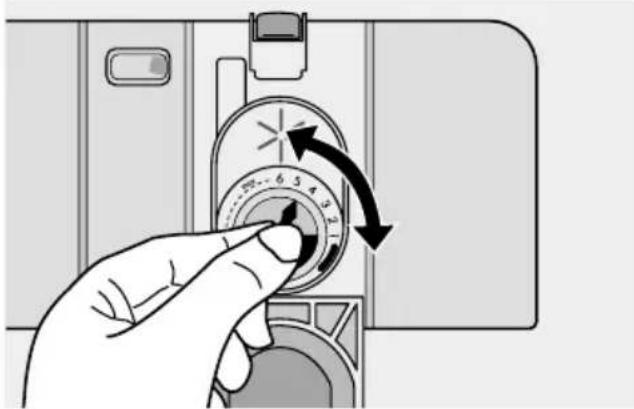

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Der Klarspüldosierer muss regelmäßig aufgefüllt werden. Eine entsprechende Meldung erinnert Sie daran.

Denken Sie daran, den klarspülbehälter zu füllen

Die Aufforderung zum Nachfüllen von Klarspülmittel erscheint jeweils nur am Anfang bzw. Ende eines Spülprogramms, und nicht bei einem laufenden Programm.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.

Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Tägliche Benutzung

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.
• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gewaschen werden.

• Vor dem Laden des Geschirrs:
- Speisereste und Abfall entfernen.
- Töpfe mit angebrannten Speiseresten einweichen.
- Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:
- Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
- Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einlegen, so dass sich in den Behältern oder Hohlräumen kein Wasser ansammeln kann.
- Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig bedecken.
- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

• Kleine Gegenstände in den Besteckkorb legen.
• Kunststoffgeschirr und teflonbeschichtete Töpfe neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler

ungeeignet: - Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.

- Nicht hitzebeständige Kunststoffteile.

- Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.

- Geklebte Geschirr- oder Besteckteile.

- Zinn- bzw. Kupfergegenstände.

- Bleikristallglas.

- Rostempfindliche Stahlteile.

- Frühstücksbrettchen.

- Gegenstände aus Kunstfasern.

beschränkt geeignet: - Waschen Sie Steingut nur dann im

Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

- Glasierte Muster können bei häufigem Waschen ihren Glanz verlieren.

- Silber- und Aluminiumteile tendieren beim Waschen zum Verfärben: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gewaschen wird.

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

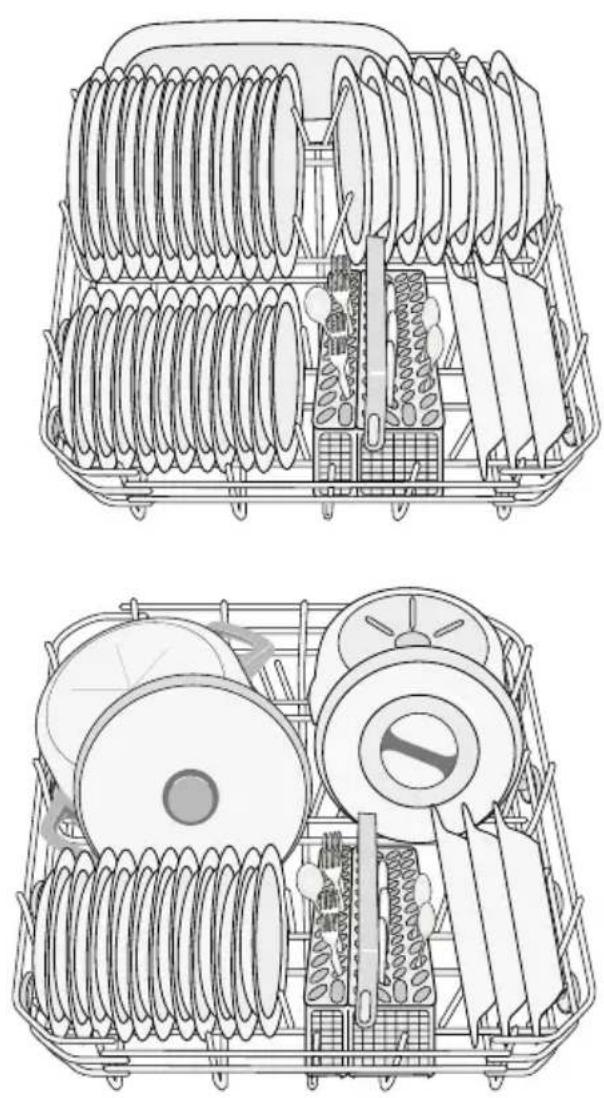

Unterkorb

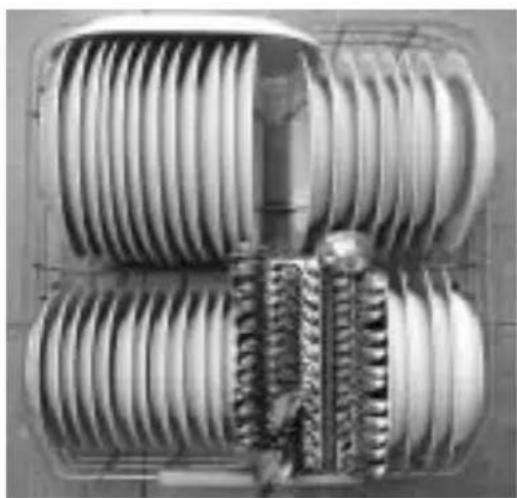

Der Unterkorb ist zur Aufnahme von Kochtopfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden.

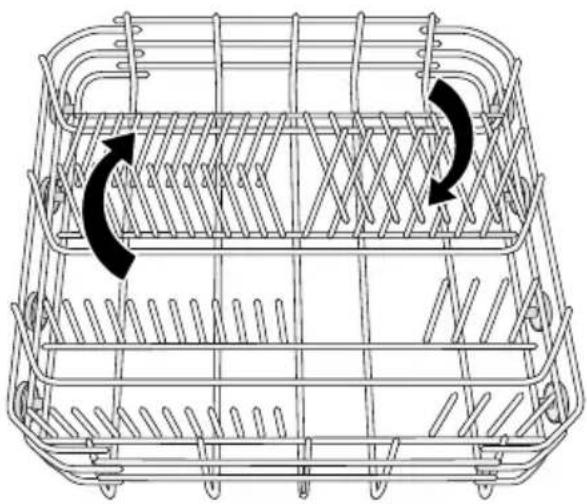

Die zwei Stachelreihen des Unterkorbs können zum Laden von Töpfen, Pfannen und Schüsseln schnell umgeklappt werden.

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar.

Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden.

Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

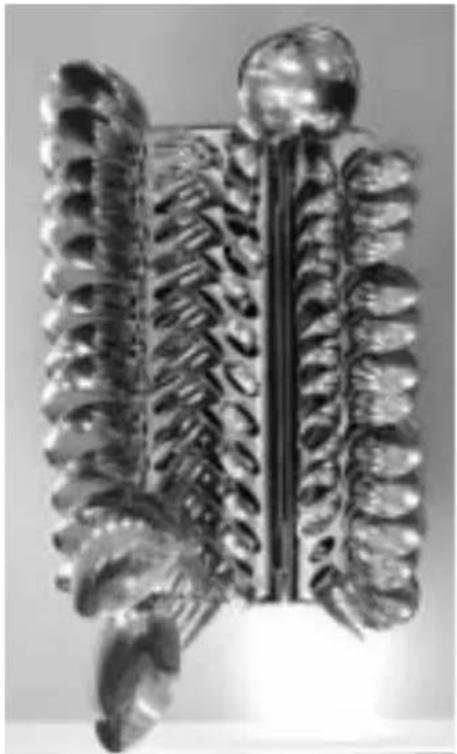

Gabeln und Löffel in den herausnehmbaren Besteckkorb stellen; dabei sollten die Griffe der Gabeln nach unten und die Griffe der Messer nach oben gerichtet sein (Abb. 1).

Abb. 1 X ✓ !

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

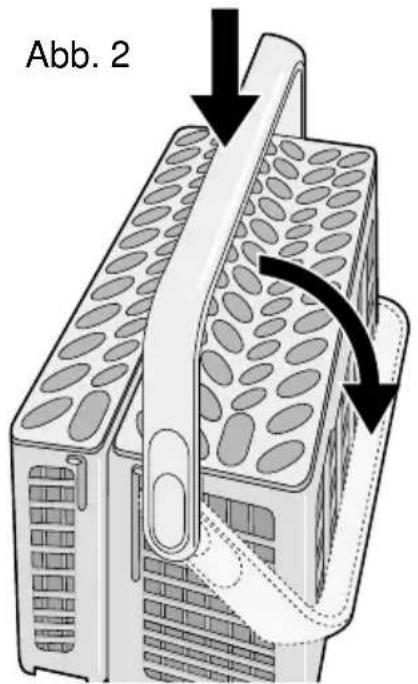

Klappen Sie den Korbgriff nach unten (Abb. 2), um das Laden des Bestecks in den Korb zu erleichtern.

Abb. 2

Benutzen Sie für optimale Ergebnisse die Besteckgitter.

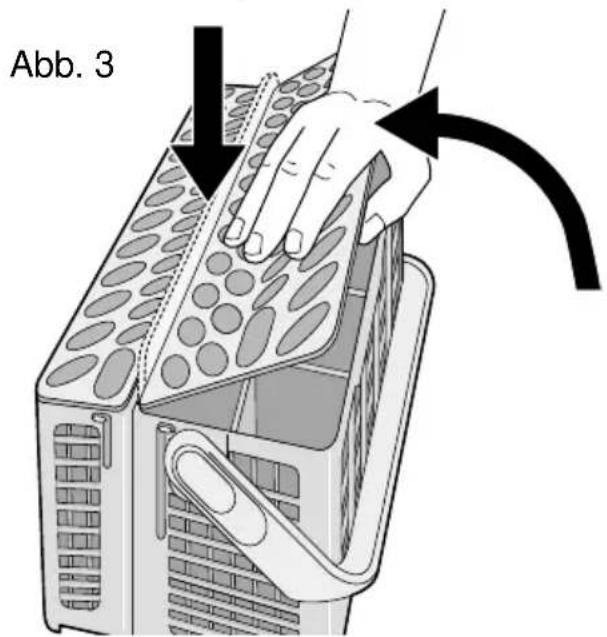

Wenn die Besteckabmessungen die Verwendung der Besteckgitter nicht zulassen, können dieselben leicht entfernt werden (Abb. 3).

Abb. 3

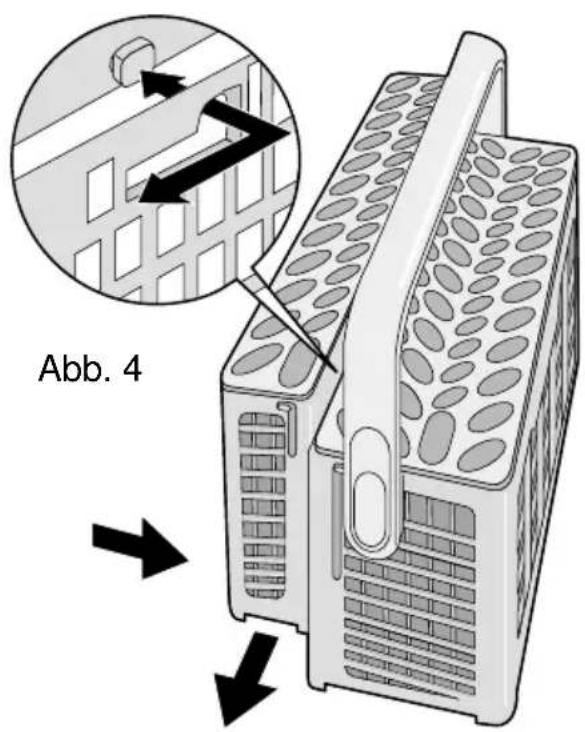

Der Besteckkorb besteht aus zwei Teilen, die bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander (Abb. 4).

Abb. 4

Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.

Oberkorb

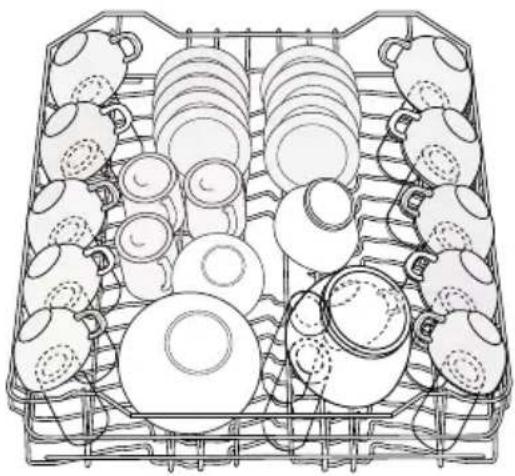

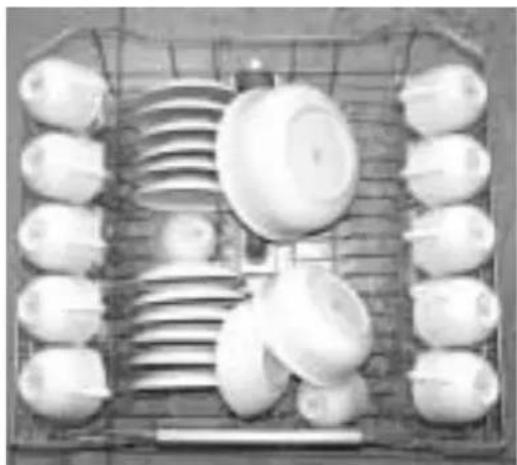

Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden.

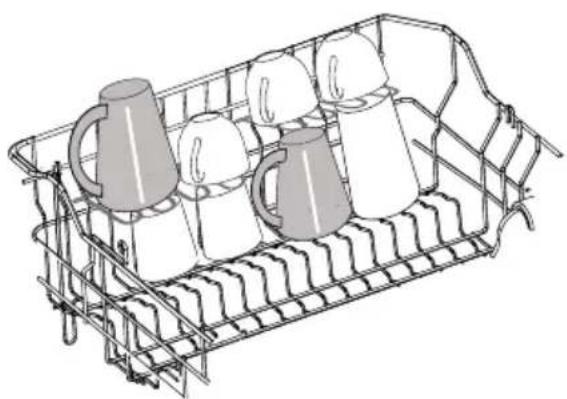

Die Tassenauflagen sind zum flexibleren Füllen des Geschirrspülers auf drei Positionen einstellbar.

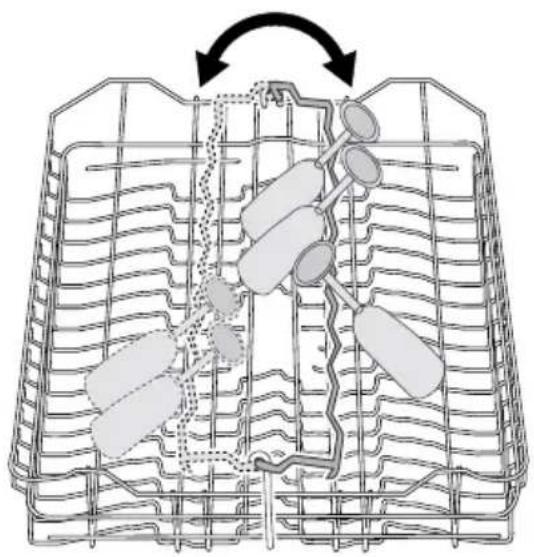

Für Gläser mit langen Stielen sollte der Glashalter je nach Glasgröße nach links oder nach rechts geklappt werden.

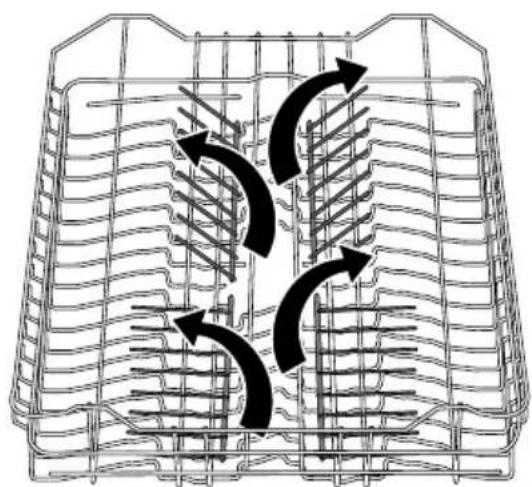

Die mittleren Stachelreihen können einfach umgeklappt werden, damit der Geschirrspüler flexibler gefüllt werden kann.

Vergewissern Sie sich vor dem Schließen der Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb
Mit angehobenen Oberkorb	31 cm
Mit abgesenktem Oberkorb	27 cm

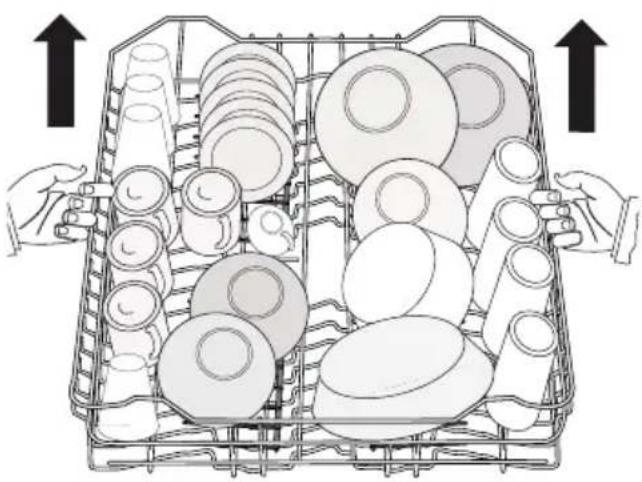

Gehen Sie wie folgt vor, um den Korb in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die untere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

Verstellen Sie die Korbhöhe nie nur auf einer Seite.

Wenn der Korb in der oberen Position genutzt wird, empfehlen wir für die Tassenauflagen die unterste Position.

Schließen Sie nach dem Laden immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Gebrauch von Reinigungsmittel

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Die richtige Dosierung des Reinigungsmittels trägt zum Schutz der Umwelt bei.

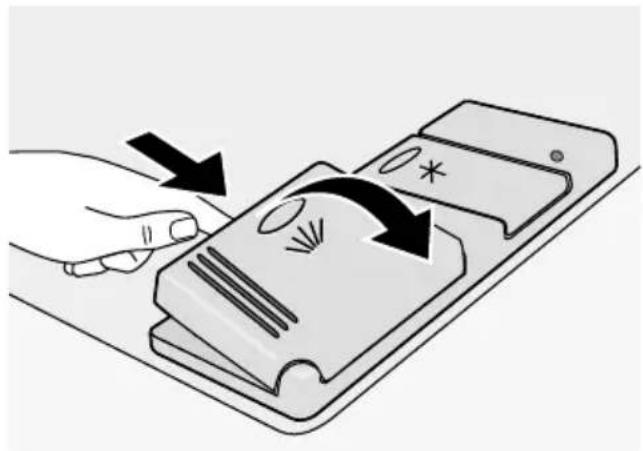

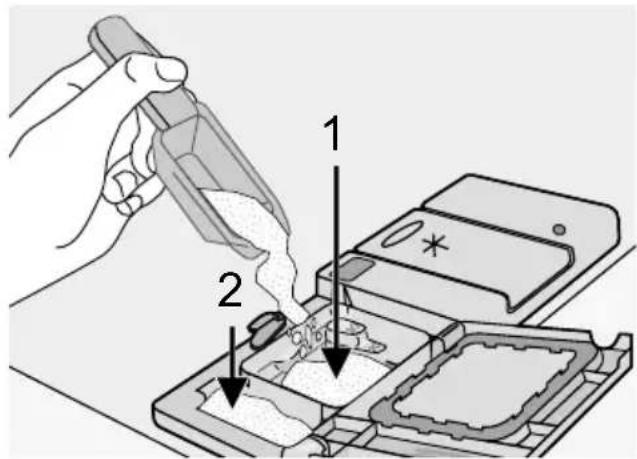

Einfüllen von Reinigungsmittel

1. Öffnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reinigungsmittel. Achten Sie auf die Dosiermarkierungen:

20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel

1. Bei Programmen mit Vorspülen zusätzliches Reinigungsmittel (5/10 g) in die Vorwaschkammer (2) füllen. Dieses Reinigungsmittel wird in der Vorspülphase verwendet.

Verwendung von Tabletten: legen Sie die Tabletten in das Fach (1)

1. Schließen Sie den Deckel und drücken Sie denselben an, bis er einrastet.

Reinigertabletten

Reinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

“Funktion 3 in 1”

Das Gerät ist mit der "Funktion 3 in 1" ausgerüstet, die die Verwendung von Kombitabletten "3 in 1" gestattet.

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Sie können auch andere zusätzliche Stoffe enthalten, je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw...)

Kontrollieren Sie, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe die Herstellerangaben.

Die Funktion kann bei allen Spülprogrammen angewählt werden. Bei der Anwahl dieser Funktion wird der Zufluss von Klarspülmitteln und Salz von den betreffenden Behältern automatisch gesperrt; die angezeigten Meldungen für Klarspülmittel und Salz sind ebenfalls ausgeschaltet.

Wählen Sie vor dem Start eines Spülprogramms die "Funktion 3 in 1".

Nach der Auswahl bleibt diese Funktion auch für die folgenden Spülprogramme aktiv.

Bei der „3 in 1-Funktion“ kann sich die Dauer der Spülprogramme ändern. In diesem Fall wird die Anzeige der Restlaufzeit des laufenden Programms auf dem Display automatisch aktualisiert.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspülmittel auf.
2. Schalten Sie den Klarspüldosierer ein.
3. Bringen Sie den Klarspüldosierer in Stellung 2.
4. Das Ein-/Abschalten des Klarspüldosierers ist nur bei eingeschalteter Funktion "3 in 1" möglich.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie nicht:

1. Die "Funktion 3 in 1" aufzuheben.
2. Den Klarspülmittel- und Salzbehälter wieder zu füllen.
3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Den Wasserenthärter entsprechend der Wasserhärte Ihres Gebietes einstellen.
5. Die Klarspülmitteldosierung einzustellen.

Wählen und starten Sie ein Spülprogramm

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und dass die Sprüharme beim Drehen nicht behindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist
3. Drücken Sie die Ein/Aus-Taste, so dass sich die Lichtleiste einschaltet.
4. Schließen Sie die Tür des Geschirrspülers.

Das zuletzt ausgewählte Spülprogramm wird automatisch angezeigt.

1. Wählen Sie ein Spülprogramme aus.
2. Stellen Sie bei Bedarf zur Verzögerung des Beginns/Endes eines Spülprogramms eine Zeitvorwahl ein.
3. Stellen Sie bei Bedarf verfügbare Optionen ein.
4. Drücken Sie die Taste «Start», um das Programm zu starten.

In dieser Phase werden die folgenden beiden Meldungen (bzw. eine von diesen) angezeigt:

Denken Sie daran, den Salzbehälter zu füllen

Denken Sie daran, den klarspülbehälter zu füllen

In jedem Fall kann das entsprechende Spülprogramm durch Drücken der Taste OK gestartet werden.

Wenn der Programmstart bzw. das Programmende durch Einstellen einer Zeitvorwahl verzögert wurde, wird im Display die Zeitdauer des Programms und das Programmende angezeigt.

Verzögerter Start → 02:00 → 23:06

Bei laufendem Spülprogramm wird auf dem Display Folgendes angezeigt:

• die Phasen im Verlauf des Programms,
- Laufzeit und Endzeit des Programms.

Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig.

Unterbrechen eines laufenden Spülprogramms:

- Öffnen Sie die Tür des Geschirrspülers. Das Programm wird unterbrochen. Die folgende Meldung wird angezeigt.

Tür schliessen

- Schließen Sie die Tür des Geschirrspülers. Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Abbrechen eines laufenden Spülprogramms

- Drücken Sie die Taste START. Die folgende Meldung wird angezeigt.

Drücken Sie ▶ um das Programm fortzufahren, OK um abzubrechen

- Durch Drücken der Taste OK kehrt der Geschirrspüler in das Menü zurück.

Wenn Sie eine eingestellte Zeitvorwahl löschen möchten, müssen Sie das Spülprogramm abbrechen. Stellen Sie dann das jeweilige Spülprogramm wieder ein.

Ende des Spülprogramms

- Der Geschirrspüler stoppt automatisch.

Auf dem Display wird die folgende Meldung angezeigt:

Programm beendet 00:00 07:05

Wenn die folgenden Meldungen angezeigt werden,

Denken Sie daran, den Salzbehälter zu füllen

Denken Sie daran, den klarspülbehälter zu füllen

und Sie den Salzbehälter bzw. Klarspüldosierer erst später auffüllen möchten, können Sie den Geschirrspüler trotzdem ausschalten.

Die Trockenzone des Geschirrspülers ist mit einem Umluftsystem ausgestattet, das verhindert, dass sich der Restdampf auf dem Geschirr niederschlägt oder sich Wassertropfen auf demselben absetzen.

Nach dem Ende des Waschprogramms läuft das System für 20 Minuten im Aussetzbetrieb, bis der Geschirrspüler abgeschaltet wird.

Wird während dieser 20 Minuten die Ein-/Aus-Taste gedrückt oder die Tür geöffnet, schaltet sich die Vorrichtung automatisch ab.

• Öffnen Sie die Tür und drücken Sie die Ein/Aus-Taste. Die Lichtleiste schaltet sich aus.
• Lassen Sie die Tür vollständig geöffnet und warten Sie inige Minuten, bevor Sie das Geschirr entnehmen. Auf diese Weise ist das Geschirr nicht mehr ganz so heiß und trockener.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

Spülprogramme

Programm	Grad der Verschmutzung	Art der Beladung	Programmbeschreibung
70° Intensiv	Stark verschmutzt	Geschirr, Besteck, Töpfe und Pfannen	Vorspülen Hauptwäsche bis zu 70°C2 Zwischenklarspülgänge Nachspülen Trocknen
Automatik (1)	Normal verschmutzt	Geschirr, Besteck, Töpfe und Pfannen	Vorspülen Hauptwäsche bis zu 50°C oder 65°C1 oder 2 Zwischenklarspülgänge Nachspülen Trocknen
60° Quick (2)	Normal oder leicht verschmutzt	Geschirr und Besteck	Hauptwäsche bis zu 60°C Nachspülen
55° Quick	Normal verschmutzt	Geschirr und Besteck	Hauptwäsche bis zu 55°C1 Zwischenklarspülgang Nachspülen
50° E-spar (3)	Normal verschmutzt	Geschirr und Besteck	Vorspülen Hauptwäsche bis zu 50°C1 Zwischenklarspülgang Nachspülen Trocknen
45° Glas	Normal verschmutzt	Empfindliches Geschirr und Gläser	Hauptwäsche bis zu 45°C1 Zwischenklarspülgang Nachspülen Trocknen
Anwärmen (Option«Extra Spülen» nicht verfügbar)	Dieses Programm kann dazu verwendet werden, Teller vor dem Servieren zu erwärmen oder lange nicht benutztes Geschirr von Staub zu reinigen.		1 heißer Spülgang.Für dieses Programm ist kein Reinigungsmittel erforderlich.
Vorspülen (Option«Extra Spülen» nicht verfügbar)	Beliebig. Geschirrspüler teilweise gefüllt (wird im Tagesverlauf vollständig gefüllt).		1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Für dieses Programm ist kein Reinigungsmittel erforderlich.

Hinweise zu den Spülprogrammen

(1) Während des automatischen Spülprogramms «Automatik» wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt.
Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich, je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist.
Die Wassertemperatur wird automatisch auf 50 °C bis 65 °C eingestellt.

(2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

(3) Testprogramm für Prüfinstitute.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.

Es erscheint regelmäßig eine Meldung, um Sie an das Reinigen des Siebes zu erinnern.

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet.

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb.
2. Das Filtersystem des Geschirrspülers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters und ziehen Sie das Filtersystem heraus.

A B

1. Drehen Sie den Griff um 14 Drehung nach links und ziehen Sie den Filter heraus.

1 2

1. Fassen Sie den Grobfilter (A) am Handgriff und ziehen Sie ihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.
3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten sorgfältig.

1. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.
2. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Teile zusammen.
3. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spülraumboden hervorragt.

Benutzen Sie den Geschirrspüler NIE ohne Filter. Falsch eingesetzte Filter führen zu schlechten Spülergebnissen und können das Gerät beschädigen.

Versuchen Sie NIE, die Sprüharme auszubauen

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.). Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülmittelbehälters regelmäßig mit einem feuchten Tuch. Vierteljährlich sollten Sie das Waschprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Den Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Störung, was tun?

Der Geschirrspüler startet nicht oder hält während des Betriebs an.

Einige Störungen sind durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des Kundendienstes behoben werden.

Öffnen Sie die Tür und führen Sie folgende Kontrollen durch:

Angezeigte Meldung Mögliche Ursachen und Abhilfe
Achtung: kein Wassereinlauf.Wasserhahn und Einlaufschlauch prüfen.	Wasserhahn blockiert oder durch Kalkablagerungen verstopft.Den Wasserhahn reinigen.Wasserhahn geschlossen.Wasserhahn aufdrehen.Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.Den Filter in der Schlauchverschraubung reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder ist gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Achtung: Wasser in der Maschine.Anschluss und Verlegung des Ablaufschlauchs prüfen.	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder ist gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Achtung: das Wasserauslauf-Schutzsystem wurde aktiviert.	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Denken Sie daran, das Gerät vor dem Beseitigen von Fehlern auszuschalten.

Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht • Tür des Geschirrspülers nicht richtig geschlossen. (Die Meldung “Tür schliessen” erscheint). Die Tür schließen.• Netzstecker nicht eingesteckt. Netzstecker einstecken.• Die Sicherung der Hausinstallation ist durchgebrannt. Sicherung ersetzen.• Startvorwahl eingestellt. Löschen Sie die Startvorwahl, wenn das Geschirr sofort gewaschen werden soll.

Nach dem Ausführen dieser Überprüfungen die EinAus-Taste drücken und die Tür des Geschirrspülers schließen.

Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Wenden Sie sich an den Kundendienst, wenn die Meldung wieder auf dem Display angezeigt wird.

Sollten weitere Meldungen angezeigt werden, die nicht in der o. a. Tabelle behandelt werden, wenden Sie sich bitte an den Kundendienst.

Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell (Mod.), Produktnummer (PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.

Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

Mod.:

PNC :

S.N.:

Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Wahl eines falschen Spülprogramms.Geschirr falsch geladen, so dass das Spülwasser nicht alle Teile des Geschirrs erreicht hat. Die Körbe dürfen nicht überladen werden.Falsche Beladung behindert die Drehung der Sprüharme.Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.Zu hohe oder zu geringe Reinigungsmitteldosierung.Bei Kalkbelägen auf dem Geschirr: der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.Ablaufschlauch falsch verlegt.Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspülmittel verwendet.Behälter des Klarspülmittels ist leer.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr	Klarspülmitteldosierung reduzieren.
Eingetrocknete Wassertropfen auf Gläsern und Geschirr	Klarspülmitteldosierung erhöhen.Die Ursache kann beim Reinigungsmittel liegen. Wenden Sie sich an den Kundendienst des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten

Abmessungen Breite 59,6 cm	Höhe	81,8 - 87,8 cm
	Tiefe	57,5 cm
Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild auf der Geschirrspülertür
Wasserdruck Mindestdruck 0,05 MPa	Höchstdruck	0,8 MPa
Fassungsvermögen 12 Maßgedecke
Max. Gewicht 45 kg
Betriebsgeräusch 43 dB (A)

Verbrauchswerte
Programm Energiebrauch (in Minuten)		(in kWh)	Wasserverbrauch (in Litern)
70° Intensiv 1,99 25,1	*
Automatik 1,10 - 1,53 12 - 23
60° Quick	*	0,90 10
55° Quick 1,15 12,4	*
50° E-spar(Testprogrammfür Prüfinstitute)	*	1,05 14
45° Glas 0,93 15,3	*
Anwärmen	*	0,82 4,4
Vorspülen 0,01 4,5	*

* Die Programmdauer wird auf dem Display angezeigt.

Die Verbrauchsdaten sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung nach EN 50242 muss mit vollem Salz- und Klarspülmittelbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke

Reinigungsmitteldosierung: 5 g + 25 g (Typ B)

Klarspülmitteleinstellung: Position 4 (Typ III)

Anordnung des Oberkorbs (nehmen die Gläserhalterung)

Anordnung des Besteckkorbs

Anordnung des Unterkorbs

Tassenauflagen: Position 2

Installation

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

Der Geschirrspüler ist für Untertischaufstellung unter einer Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Stellen Sie vor dem Einbau des Geschirrspülers in das Möbel sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden.

Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Wasseranschluss

Der Geschirrspüler kann sowohl mit Warm- (max. 60°) wie auch mit Kaltwasser gespeist werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.

Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich).

Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE

Anschlussschläuche, die zuvor bei anderen Geräten eingesetzt worden sind.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der Versorgung des Geschirrspülers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.
• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem Kundendienst ersetzt werden.
• Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des Sicherheitsventils.

Warnung! Stromschlaggefahr

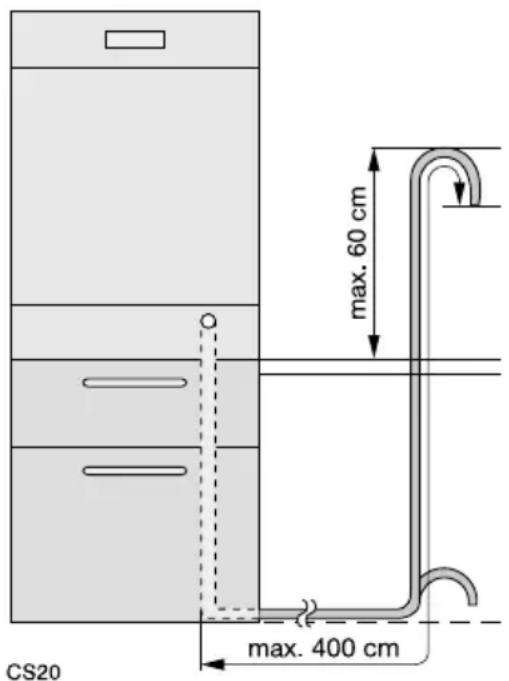

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Geschirrspülers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden.

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

max. 60 cm max. 400 cm CS20

Bei Verwendung einer Verlängerung darf die Gesamtlänge des Schlauchs nicht länger als 4 Meter betragen. Der Innendurchmesser der Verlängerung darf nicht kleiner als der des Ablaufschlauchs sein.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

Elektrischer Anschluss

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden. Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker, nicht am Kabel.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollten.

Umweltschutz

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet, wie z. B. >PE<, >PS<, usw. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr.

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Altgeräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Garantiebedingungen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern- in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH Muggenhofer Straße 135 D-90429 Nürnberg

* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)

Österreich

Unsere Kundendienststellen und Servicepartner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG-Electrolux, Electrolux, Juno-Electrolux und Zanussi.

Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland

Electrolux Hausgeräte GmbH 1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/86640-330

Tel. Ersatzteile 01/86640-315

Technische Hotline (0,88 /Min.) 0900-340090

Fax [phone]

Internet: [e-mail]

Kundendienststelle Oberösterreich

Hausgeräte Kundendienst GmbH 4030 Linz, Winetzhammerstraße 8

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Steiermark, südliches Burgenland

A. Hell - Hausgeräteservice

8020 Graz, Asperngasse 2

Tel.

0316/572615

Fax

0316/572615-30

Internet:

[e-mail]

Kundendienststelle Tirol

BEP! Hausgeräte-Kundendienst

GesmbH

6020 Innsbruck, Amraser Straße 118

Tel.

0512/392153

Fax

0512/392153-29

Internet:

[e-mail]

Kundendienststelle Salzburg

Wörndl Elektro GmbH

5020 Salzburg, Gnigler Straße 18

Tel.

0662/872714

Fax

0662/872714-4

Internet:

[e-mail]

Kundendienststelle Vorarlberg

Walter Stecher Elektroinstallationen

6912 Hörbranz, Lochauerstraße 2

Tel.

05573/83651

Fax

05573/83651-14

Internet:

[e-mail]

Kundendienststelle Kärnten, Osttirol

Elektroservice H. Schneider

9020 Klagenfurt, Rosentalerstraße 189

Tel.

0463/29993

Fax

0463/29993-4

Internet:

[e-mail]

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
  • Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone] Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska	[phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone] Risløkkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone] ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 - 2774 - 518 Paço de Arcos
Romania	[phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana, d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim Istanbul
Rocchia	[phone]	129090 Москва, Олимпийский проспект, 16 БЦ „Олимпик”

Notizen

Notizen

Notizen
