BEDIENUNGSANLEITUNG JSI98601A Juno Electrolux

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Gerätes weiter.

Folgende Symbole werden im Text verwendet:

Sicherheitshinweise

Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.

Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

Hinweise und praktische Tipps

Umweltinformationen

Inhalt

Sicherheit.... 5

Geräteansicht 6

Bedienfeld 7

Display 8

Grundzüge der Bedienung 9

Die Menüs im Überblick 9

Anpassen einer Option/Einstellung.... 11

Vor der ersten Inbetriebnahme 11

Wasserenthärter einstellen 12

Spezialsalz einfüllen 14

Klarspüler einfüllen 15

Signalton einstellen 16

Im täglichen Gebrauch 17

Besteck und Geschirr einordnen. 17

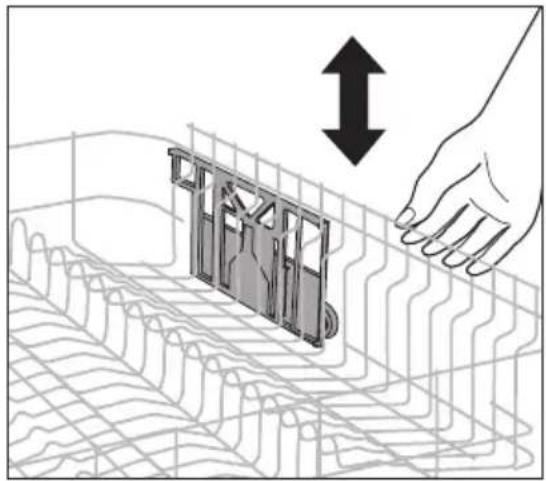

Oberkorb in der Höhe verstellen 21

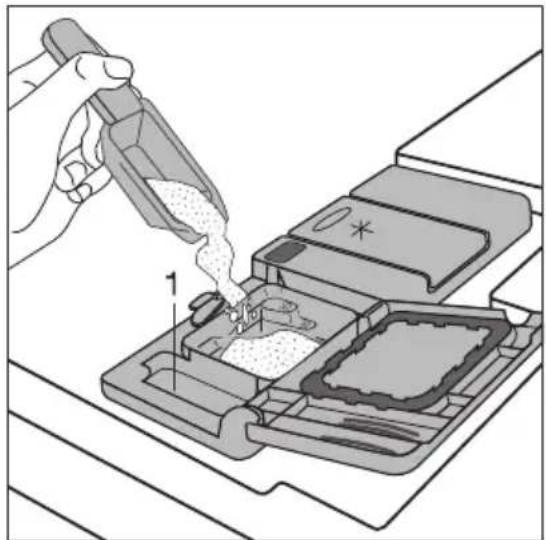

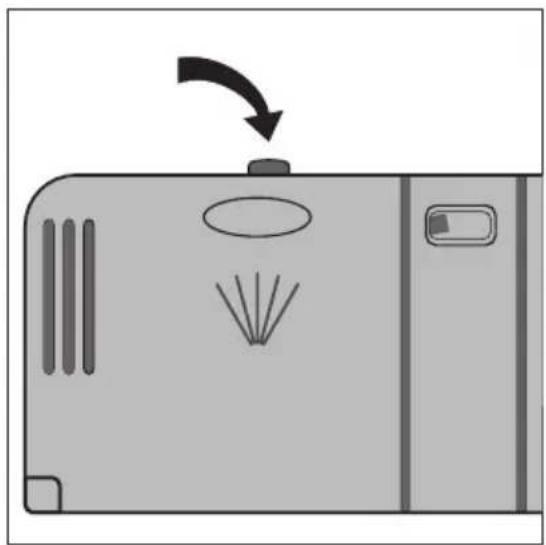

Reinigungsmittel einfüllen 22

Verwendung von 3in1 Reinigern 24

Spülprogramm auswählen (Programmtabelle) 25

Spülprogramm starten 28

Zeitvorwahl einstellen 29

Option EXTRA-SPÜLEN 30

Geschirrspüler ausschalten. 30

Tastensperre 31

Pflege und Reinigung 32

Was tun, wenn .... 35

Sprache zurücksetzen. 35

Kleine Störungen selbst beheben 35

Wenn das Spülergebnis nicht zufriedenstellend ist 37

Entsorgung 38

Technische Daten 39

Hinweise für Prüfinstitute 40

Aufstell- und Anschlussanweisung 42

Sicherheitshinweise für die Installation 42

Aufstellen des Geschirrspülers 43

Anschließen des Geschirrspülers 45

Garantiebedingungen/Kundendienststellen 48

Service.... 51

Vor der ersten Inbetriebnahme

- Beachten Sie die „Aufstell- und Anschlussanweisung“.

Bestimmungsgemäße Verwendung

• Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt.
• Umbauten oder Veränderungen am Geschirrspüler sind nicht zulässig.
• Nur Spezialsalz, Reinigungs- sowie Klarspülmittel verwenden, die für Haushaltsgeschirrspüler geeignet sind.
• Keine Lösungsmittel in den Geschirrspüler geben. Explosionsgefahr!

Sicherheit von Kindern

• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Lassen Sie Kinder nicht unbeaufsichtigt beim Geschirrspüler.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in den Geschirrspüler klettern. Lebensgefahr!
• Spülmittel können Verätzungen in Augen, Mund und Rachen verursachen. Lebensgefahr! Sicherheitshinweise der Spül- und Reinigungsmittelhersteller beachten.
• Das Wasser im Geschirrspüler ist kein Trinkwasser. Verätzungsgefahr!

Allgemeine Sicherheit

• Reparaturen am Geschirrspüler dürfen nur von Fachkräften durchgeführt werden.
• Bei Betriebspausen den Geschirrspüler ausschalten und Wasserhahn schließen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Achten Sie darauf, dass die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von Geschirr stets geschlossen ist. So vermeiden Sie, dass jemand über die geöffnete Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür.
• Steht der Geschirrspüler in einem frostgefährdeten Raum, nach jedem Spülen den Anschlussschlauch vom Wasserhahn trennen.

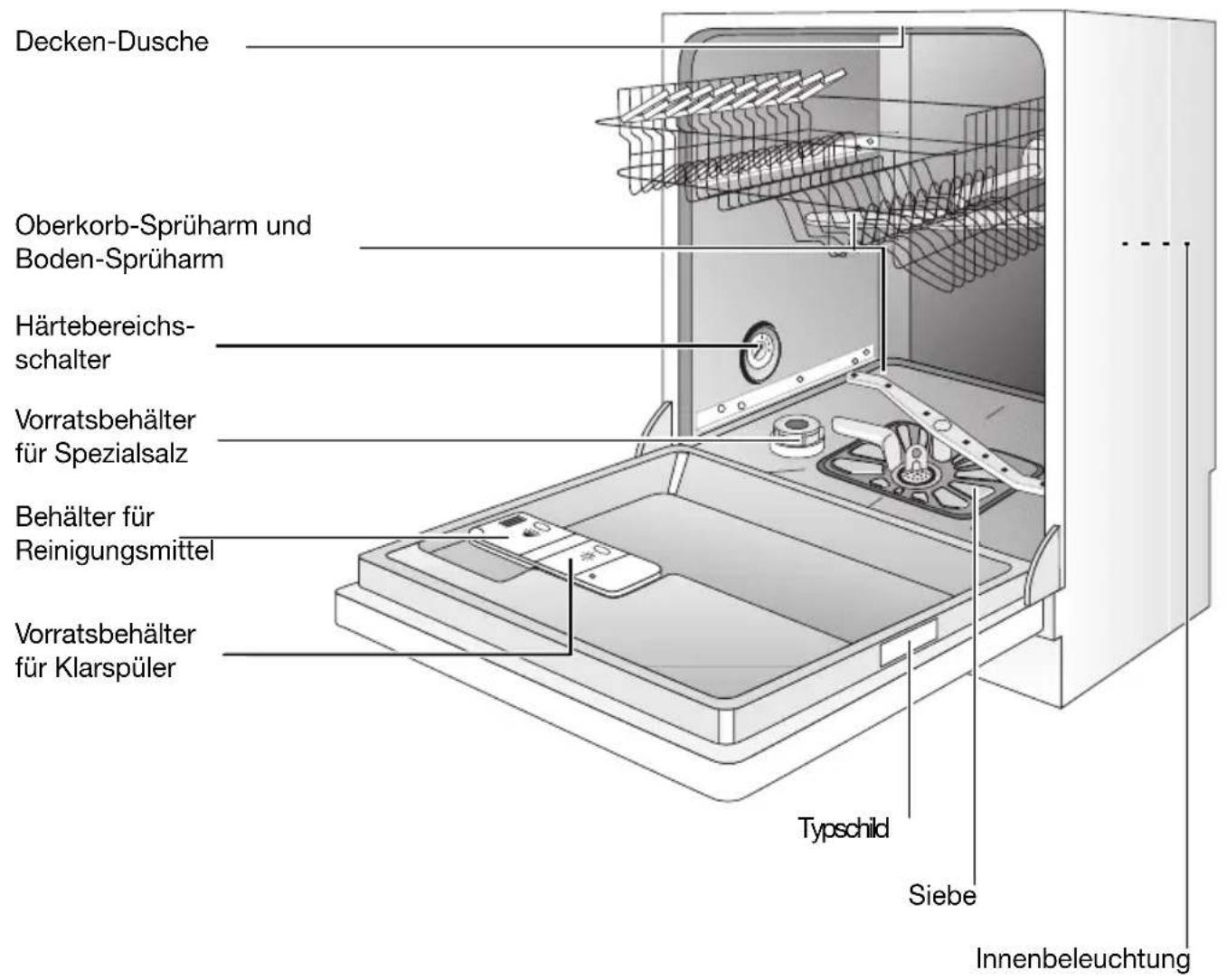

Geräteansicht

Decken-Dusche Oberkorb-Sprüharm und Boden-Sprüharm Härtebereichsschalter Vorratsbehälter für Spezialsalz Behälter für Reinigungsmittel Vorratsbehälter für Klarspüler Typschild Siebe Innenbeleuchtung

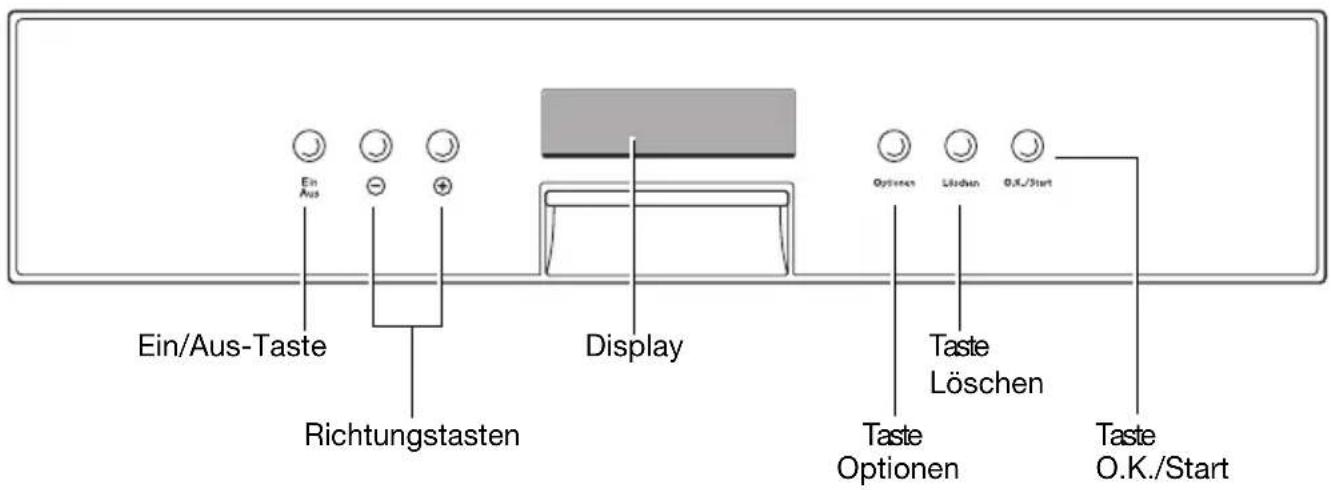

Bedienfeld

Ein/Aus-Taste Richtungstasten Display Options Löchen O.K./Start Taste Löschen Taste Optionen Taste O.K./Start

Funktion der Tasten

Taste EIN/AUS	- Gerät ein-/ausschalten
Richtungstas- ten	- Auswählen innerhalb der Menüs- Auswählen eines Wertes beim Anpassen von Optionen oder Einstellungen
Taste Optionen	- Wechsel zwischen Menü Programme und Menü Optionen- während Spülprogramm läuft: kurzzeitige Umschaltung der Textzeile des Displays von der Anzeige des Programmabschnitts auf Anzeige des Spül- programs
Taste Löschen	- laufendes Programm abbrechen- bei Optionen und Einstellungen: Einstellvorgang abbrechen- Wechsel aus Menü Optionen zu Menü Programme- Wechsel aus Untermenü Einstellungen zu Menü Optionen
Taste O.K./Start	- im Menü Programme: ausgewähltes Programm starten- Wechsel von EINSTELLUNGEN... (Menü Optionen) zu Untermenü Einstel- lungen- im Menü Optionen: Einstellvorgang eröffnen und abschließen

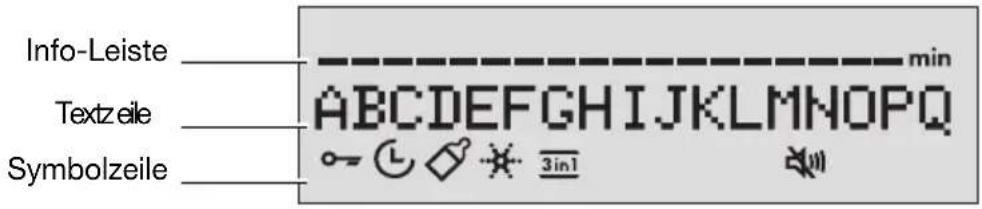

Display

Info-Leiste Textzeile Symbolzeile ABCDEFGHIJKLMNOP PQ 3in1 min

Die Info-Leiste besteht aus einer Reihe von Leuchtelementen, die in zwei Abschnitte unterteilt ist: der linke Abschnitt bezieht sich auf das Menü Programme, der rechte Abschnitt auf das Menü Optionen.

• In den Menüs Programme und Optionen sehen Sie, an welcher Position innerhalb eines Menüs Sie sich gerade befinden (das betreffende Leucht-element blinkt).
• Während ein Spülprogramm läuft, hat die Info-Leiste die Funktion einer Programmablaufanzeige. Sie sehen dann jeweils, wieviele Programmabschnitte noch folgen (einschließlich des aktuellen Programmabschnitts).
  Die Textzeile zeigt im Menü Programme den Namen des ausgewählten Programms und die voraussichtliche Laufzeit in Minuten an.
• Im Menü Optionen wird der Name der angewählten Option bzw. Einstellung angezeigt und der aktuell eingestellte Wert.
• Während ein Spülprogramm läuft, sehen Sie in der Textzeile den Namen des aktuellen Programmabschnitts und die voraussichtliche Restlaufzeit des gesamten Spülprogramms.

Mit der Taste Optionen können Sie kurzzeitig den Namen des Spülprogramms anzeigen lassen.

- Im Falle einer Störung wird ein Hilfetext angezeigt.

Die Symbole in der Symbolzeile haben folgende Bedeutung:

	– leuchtet konstant: Tastensperre ist eingeschaltet, Bedienung nicht möglich– blinkt: Tastensperre ist vorübergehend aufgehoben; siehe Abschnitt „Tastensperre“
	– Option ZEITVORWAHL aktiv
	– Programm ausgewählt zum hygienischen Reinigen z.B. von Babyflaschen
	– Option EXTRA-SPÜLEN aktiv
	– Option 3 IN 1 aktiv
	– Lautsprecher ist ausgeschaltet; keine Signaltöne (Einstellung LAUTSTÄRKE)

Grundzüge der Bedienung

In diesem Kapitel bekommen Sie grundlegende Informationen zur Bedienung Ihres Geschirrspülers. Lesen Sie dieses Kapitel besonders aufmerksam.

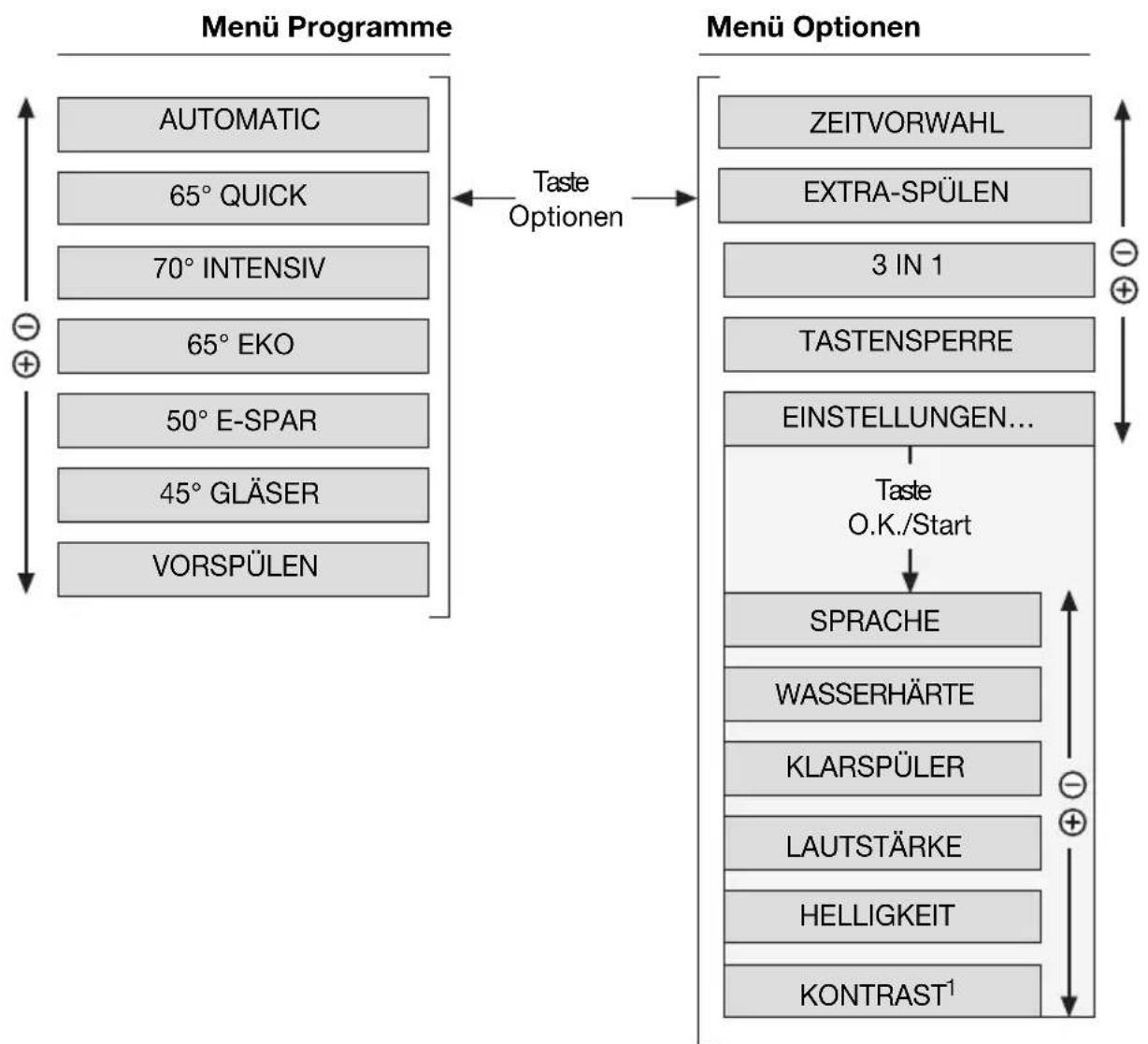

Die Menüs im Überblick

1. nicht bei allen Modellen verfügbar

Das Menü Programme

- Nach dem Einschalten des Geschirrspülers befinden Sie sich im Menü Programme.

- Wählen Sie hier Ihr Spülprogramm mit den Richtungstasten ( ①zw. ). In der Info-Leiste wird Ihre jeweilige Position innerhalb des Menüs angezeigt.

- Wechseln Sie mit der Taste Optionen in das Menü Optionen.

Das Menü Optionen

• Gehen Sie hier mit den Richtungstasten (⊕ bzw. ⊖) zur gewünschten Option. In der Info-Leiste wird Ihre jeweilige Position innerhalb des Menüs angezeigt.
• zu den Optionen im Einzelnen siehe die jeweiligen Abschnitte; zur Option 3 IN 1 siehe Abschnitt „Vor der ersten Inbetriebnahme“
• Wechseln Sie mit der Taste O.K./Start vom Menüpunkt EINSTELLUNGEN... in das Untermenü Einstellungen.

Das Untermenü Einstellungen

Gehen Sie hier mit den Richtungstasten (☑) bzw. ) zur gewünschten Einstellung. In der Info-Leiste wird Ihre jeweilige Position innerhalb des Untermenüs angezeigt.

•SPRACHE

Sprache der Textzeile im Display einstellen; s. auch Abschnitt „Sprache zurücksetzen“.

•WASSERHÄRTE

Wert für Wasserhärte elektronisch einstellen (Wertebereich 1 bis 10).

•KLARSPÜLER

Wenn Option 3 IN 1 aktiv ist: Klarspülerzulauf ein- oder ausschalten.

Wenn Option 3 IN 1 nicht aktiv ist: Klarspülerzulauf ist grundsätzlich eingeschaltet, selbst wenn bei KLARSPÜLER der Wert AUS gewählt ist.

•LAUTSTÄRKE

Lautstärke der Signaltöne einstellen (Wertebereich 0 bis 5); bei Wert 0 sind die Signaltöne ausgeschaltet.

•HELLIGKEIT

Helligkeit des Displays einstellen (Wertebereich 1 bis 10).

•KONTRAST ^1

Kontrast des Displays einstellen (Wertebereich 1 bis 10).

Anpassen einer Option/Einstellung

1. Zur Option oder Einstellung gehen, die Sie anpassen wollen.
2. Taste O.K./Start drücken. Aktuell eingestellter Wert blinkt.
3. Mit Richtungstasten (⊕ bzw. ⊖) gewünschten Wert wählen.
4. Taste O.K./Start drücken. Neu eingestellter Wert leuchtet konstant.
5. Mit den Richtungstasten (☑) bzw. ) können Sie eine weitere Option bzw. Einstellung wählen.

Mit der Taste Optionen wird ein gewählter Wert übernommen. Im Display wird der jeweils erste Eintrag im Menü Optionen/Einstellungen angezeigt.

Mit der Taste Löschen können Sie einen Einstellvorgang abbrechen.

Vor der ersten Inbetriebnahme

Wenn Sie 3in1 Reiniger verwenden wollen:

- Lesen Sie zuerst den Abschnitt „Verwendung von 3in1 Reinigern“. -Füllen Sie weder Spezialsalz noch Klarspüler ein.

Wenn Sie keinen 3in1 Reiniger verwenden, vor der ersten Inbetriebnahme:

1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
   3.Klarspüler einfüllen

Wasserenthärter einstellen

Wasserenthärter muss mechanisch und elektronisch eingestellt werden.

Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmem Wasser gespült werden. Der Wasserenthärter muss gemäß Tabelle auf die Wasserhärte Ihres Wohngebietes eingestellt werden. Auskunft über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.

Geschirrspülautomat muss ausgeschaltet sein.

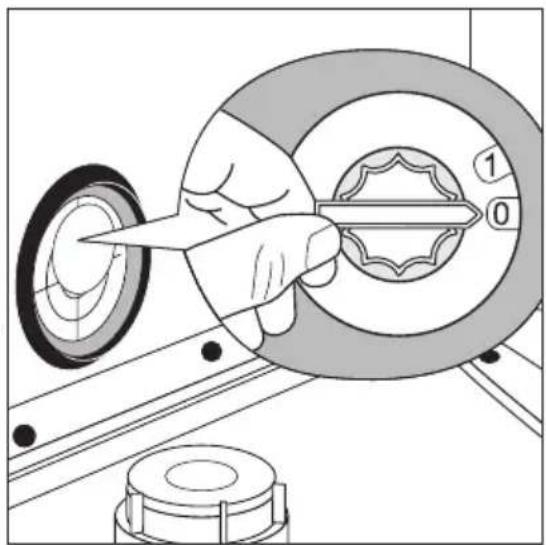

Mechanische Einstellung:

1. Tür des Geschirrspülers öffnen.
2. Unteren Geschirrkorb aus dem Geschirrspüler herausnehmen.
   3.Härtebereichsschalter auf der linken Seite des Spülraums auf O oder 1 drehen (siehe Tabelle).

Elektronische Einstellung:

1. EIN/AUS-Taste drücken.

Falls im Display der Name eines Programmabschnitts angezeigt wird, ist ein Spülprogramm aktiv. Sie müssen zunächst das Spülprogramm abbrechen:

–Taste Löschen drücken. Im Display erscheint ABBRECHEN?
- Taste O.K./Start drücken. Damit ist das Spülprogramm abgebrochen.

1. Zur Einstellung WASSERHÄRTE gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.

3.WASSERHÄRTE auf den richtigen Wert einstellen.

Wird der Wasserenthärter elektronisch auf „1“ eingestellt, dann wird die Anzeige des Hilfetextes SALZ FÜLLEN abgeschaltet.

Wasserhärte Einstellung der Härtestufe
in °d1)	in mmol/l2)	Bereich mechanisch elektronisch
51 - 70	9,0 - 12,5	IV	1	103)
43 - 50	7,6 - 8,9			9
37 - 42	6,5 - 7,5			8
29 - 36	5,1 - 6,4			7
23 - 28	4,0 - 5,0		0*	6
19 - 22	3,3 - 3,9	III		5
15 - 18	2,6 - 3,2			4*
11 - 14 1,9	- 2,5 II 3
4 - 10 0,7	- 1,8 I/II 2
unter 4	unter 0,7 I			1kein Salzerforderlich

1) (°d) deutscher Grad, Maß für die Wasserhärte
2) (mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte
3) Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.
*) werkseitige Einstellung

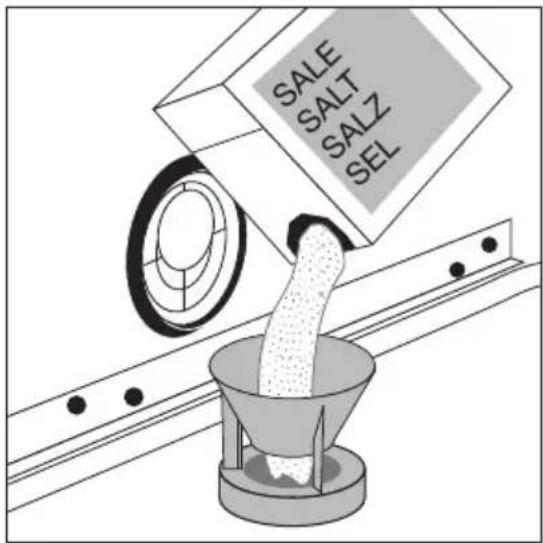

Spezialsalz einfüllen

Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden.

Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeignet ist.

Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Spezialsalz ein:

–Vor der ersten Inbetriebnahme des Geschirrspülers.

- Wenn beim Starten eines Spülprogramms der Hilfetext SALZ FÜLLEN angezeigt wird.

1. Tür öffnen, Unterkorb herausnehmen.

2. Verschlusskappe des Salzvorratsbehälters entgegen dem Uhrzeigersinn aufdrehen.

3. Nur bei Erstinbetriebnahme:

Salzvorratsbehälter mit Wasser vollfüllen.

1. Mitgelieferten Trichter auf Öffnung des Vorratsbehälters stecken.

Spezialsalz in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca. 1,0-1,5 kg. Vorratsbehälter nicht überfüllen.

SALE SALT SALZ SEL

Es ist unbedenklich, dass beim Einfüllen von Spezialsalz Wasser überläuft.

1. Öffnung des Vorratsbehälters von Salzresten säubern.

2. Verschlusskappe im Uhrzeigersinn fest zudrehen.

3. Nach dem Einfüllen des Spezialsalzes ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner ausgespült.

Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und beim Starten eines Spülprogramms der Hilfetext SALZ FÜLLEN nicht mehr angezeigt wird.

Klarspüler einfüllen

Da der Klarspüler das Spülwasser besser ablaufen lässt, erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.

Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Klarspüler ein:

–Vor der ersten Inbetriebnahme des Geschirrspülers.

–Wenn beim Starten eines Spülprogramms der Hilfetext KLARSPÜLER FÜLLEN angezeigt wird.

Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine anderen flüssigen Reinigungsmittel.

1. Tür öffnen.
   Das Fach für Klarspüler ist auf der In- nenseite der Geschirrspülertür.

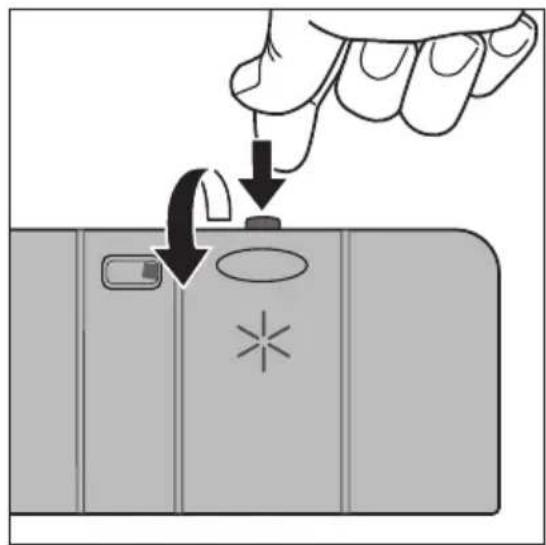

2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.

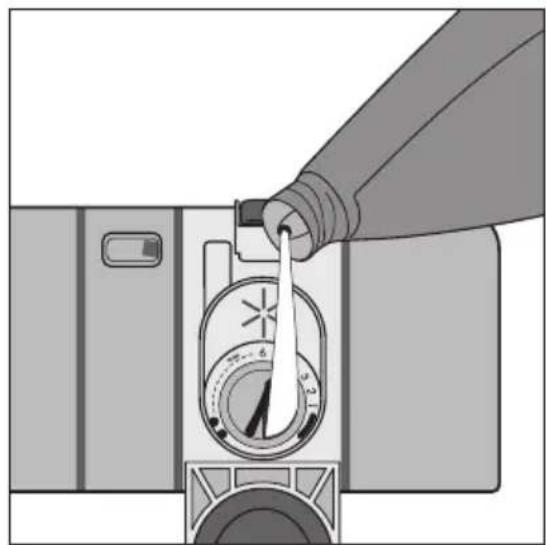

1. Klarspüler langsam genau bis zur ge- strichelten Markierung „max“ einfüllen; das entspricht einer Füllmenge von ca. 140 ml
2. Deckel zudrücken, bis dieser einrastet.
   6.Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.

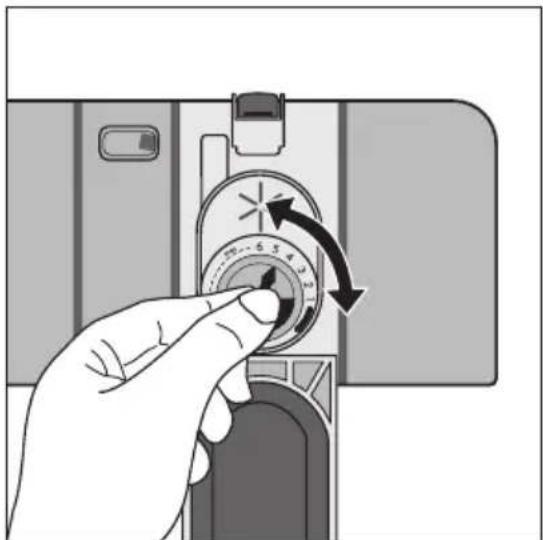

Klarspülerdosierung einstellen

Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken (Dosierung niedriger einstellen) oder angetrocknete Wassertropfen (Dosierung höher einstellen) zu sehen sind (siehe Kapitel „Wenn das Spülergebnis nicht zufriedenstellend ist“). Die Dosierung kann von 1-6 eingestellt werden. Vom Werk ist die Dosierung auf „4“ voreingestellt.

1. Geschirrspülertür öffnen.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Dosierung einstellen.
5. Deckel zudrücken, bis dieser einrastet.
   6.Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen.

Signalton einstellen

Sie können einstellen, ob zusätzlich zu den optischen Anzeigen (z.B. bei Programmende, Fehlern) ein Signalton zu hören sein soll.

1.EIN/AUS-Taste drücken.

Falls im Display der Name eines Programmabschnitts angezeigt wird, ist ein Spülprogramm aktiv. Sie müssen zunächst das Spülprogramm abbrechen:

–Taste Löschen drücken. Im Display erscheint ABBRECHEN?

- Taste O.K./Start drücken. Damit ist das Spülprogramm abgebrochen.

1. Zur Einstellung LAUTSTÄRKE gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.
2. Wert für Lautstärke einstellen.

Sie können einen Wert von 0 bis 5 vergeben. Beim Wert 5 sind die Signaltöne sehr laut, bei 0 werden keine Signaltöne ausgegeben; zusätzlich leuchtet dann im Display das Symbol 📄

Im täglichen Gebrauch

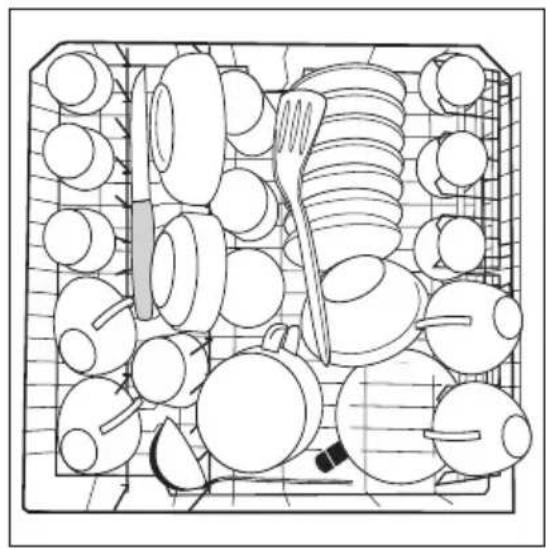

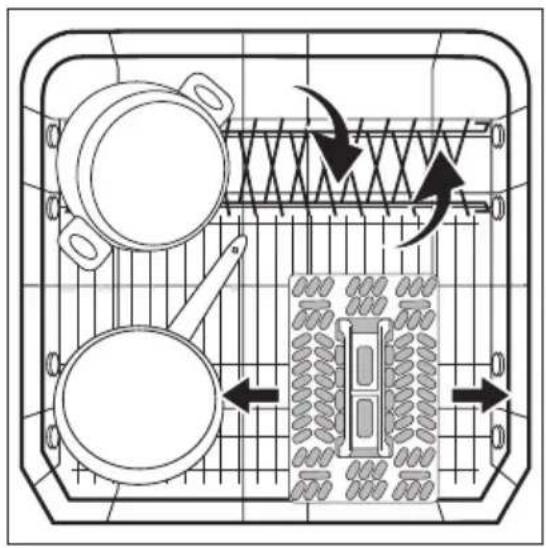

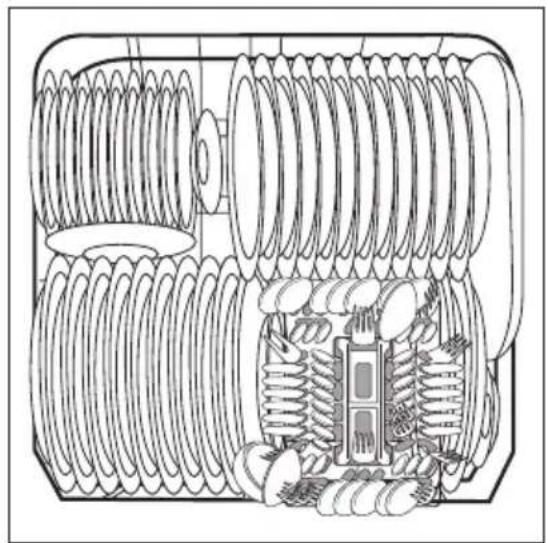

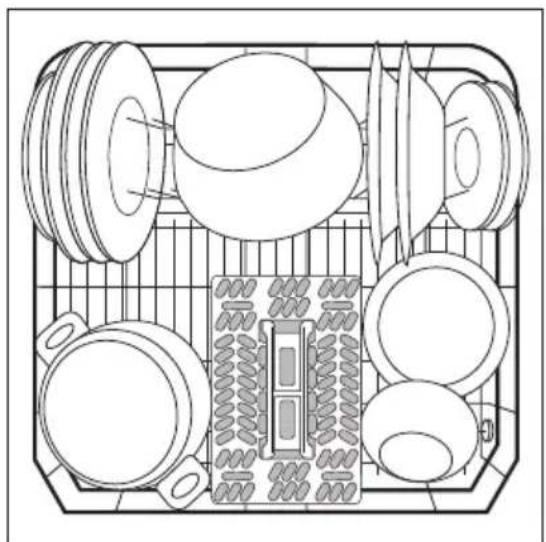

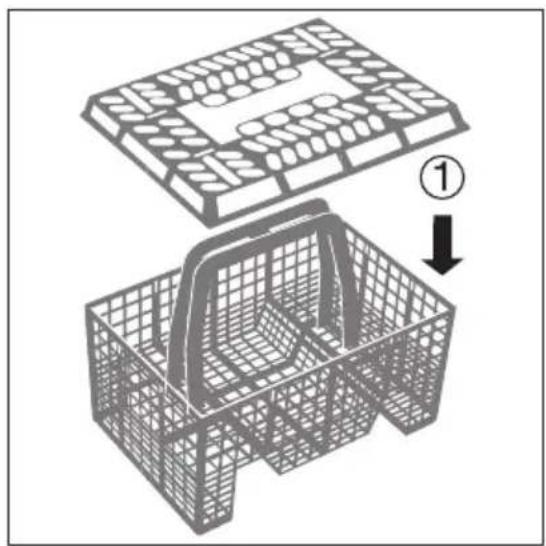

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden. Kunststoff- und teflonbeschichtetes Geschirr hält Wassertropfen verstärkt zurück. Daher trocknet dieses Geschirr etwas schlechter als Porzellan und Edelstahl.

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffennicht hitzebeständige Kunststoffteileälteres Besteck, dessen Kitt temperaturempfindlich istgeklebte Geschirr- oder BesteckteileZinn- bzw. KupfergegenständeBleikristallglasrostempfindliche StahlteileHolz-/Frühstücksbrettchenkunstgewerbliche Gegenstände	Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.Glas kann nach vielen Spülgängen trüb werden.

- Bevor Sie das Geschirr einordnen, sollten Sie:

-grobe Speisereste entfernen.

–Töpfe mit eingebrannten Speiseresten einweichen.

- Beachten Sie beim Einordnen des Geschirrs und Bestecks:

– Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
–Schüsseln, Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich kein Wasser ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken
–um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren
- kleine Gegenstände (z.B. Deckel) nicht in die Geschirrkörbe, sondern in den Besteckkorb legen, damit diese nicht durchfallen können.

Besteck einordnen

Warnung: Spitze Messer und scharfkantige Besteckteile müssen wegen Verletzungsgefahr in die Besteckablage oder in den Oberkorb gelegt werden.

Damit alle Besteckteile im Besteckkorb vom Wasser umspült werden, sollten Sie:

1. Gittereinsatz auf den Besteckkorb aufstecken

2. Gabeln und Löffel mit dem Griff nach unten in den Gittereinsatz des Besteckkorbs stellen.

Töpfe, Pfannen, große Teller

Größeres und stark verschmutztes Geschirr im Unterkorb einordnen (Teller bis 29 cm Durchmesser).

Um größeres Geschirr leichter einordnen zu können, sind die zwei hinteren Teller-einsätze des Unterkorbs klappbar und der Besteckkorb im Unterkorb seitlich verschiebbar.

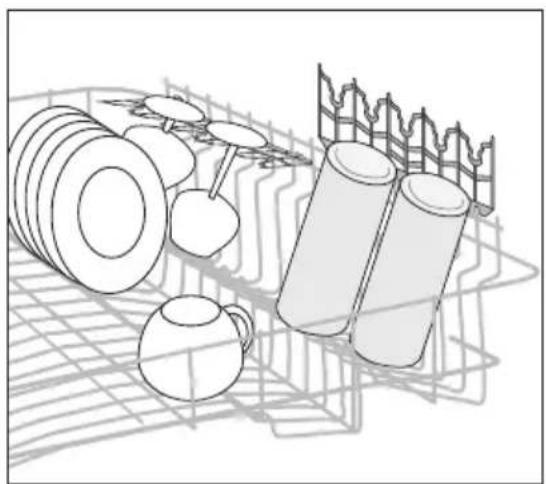

Tassen, Gläser, Kaffeeservice

Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Oberkorb einordnen.

- Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.

- Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.

- Wein-oder Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen.

- Für langstielige Gläser Glasauflage nach rechts umklappen, sonst nach links weggeklappt lassen.

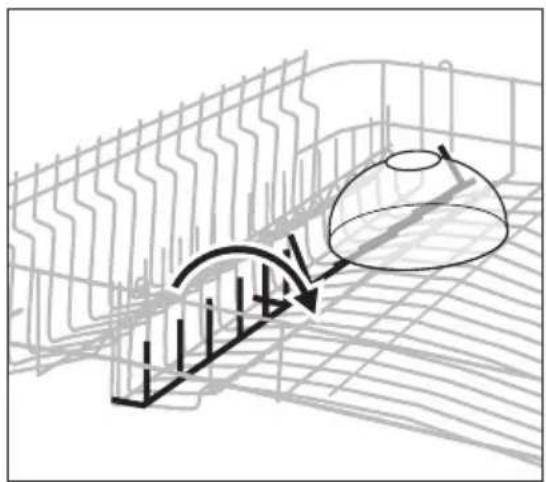

•Die Stachelreihe links im Oberkorb ist ebenfalls zweiteilig umklappbar. Stachelreihe nicht umgeklappt: Gläser, Becher usw. in den Oberkorb stellen. Stachelreihe umgeklappt: Mehr Platz für Schüsseln.

Oberkorb in der Höhe verstellen

	Maximale Höhe des Geschirrs im
	Oberkorb Unterkorb
bei angehobenem Oberkorb 22 cm	30 cm
bei abgesenktem Oberkorb 24 cm	29 cm

Die Höhenverstellung ist auch bei beladenen Körben möglich.

Anheben / Absenken des Oberkorbs

1. Oberkorb ganz herausziehen.
2. Oberkorb bis zum Anschlag anheben und senkrecht absenken.
   Der Oberkorb rastet in der unteren bzw. oberen Position ein.

Reinigungsmittel einfüllen

Reinigungsmittel lösen die Verschmutzungen von Geschirr und Besteck. Das Reinigungsmittel muss vor Programmbeginn eingefüllt werden.

Verwenden Sie nur Reinigungsmittel für Haushaltsgeschirrspüler.

Das Fach für Reinigungsmittel ist auf der Innenseite der Tür.

1. Falls der Deckel geschlossen ist: Entriegelungsknopf drücken. Deckel springt auf.

1. Reinigungsmittel in den Behälter für Reinigungsmittel füllen. Als Dosierhilfe für Pulverreiniger dienen die Markierungslinien: „20/30“ entspricht ca. 20/30 ml Reiniger. Dosier- und Lagerempfehlungen des Herstellers beachten.

2. Deckel zurückklappen und zudrücken, bis dieser einrastet.

Bei sehr stark verschmutztem Geschirr füllen Sie zusätzlich Reinigungsmittel in die Nebenkammer (1). Dieser Reiniger wird bereits beim Vorspülen wirksam.

Reinigungsmittel für Geschirrspüler sind heute fast ausschließlich niederalkalische Kompaktreiniger mit natürlichen Enzymen in Tabletten- oder Pulverform.

50 °C-Spülprogramme in Verbindung mit diesen Kompaktreinigern entlasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Spülprogramme mit Vorspülen.

Verwendung von 3in1 Reinigern

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

Mit dem Einschalten der 3in1-Funktion wird daher

– die Zugabe von Spezialsalz und Klarspüler aus dem jeweiligen Vorratsbehälter unterbunden.

-Salz- und Klarspülermangel nicht mehr angezeigt.

Wenn Sie 3in1 Reiniger verwenden wollen, prüfen Sie, ob diese Reiniger für Ihre Wasserhärte geeignet sind. (Herstellerangabe beachten!)

Wenn Sie 3in1 Produkte verwenden

1. EIN/AUS-Taste drücken.
   2.Zu Option 3 IN 1 gehen.
2. Wert auf EIN umstellen (siehe Abschnitt „Anpassen einer Option/Einstellung“); Symbol leuchtet in Symbolzeile.

Vor Spülprogrammbeginn 3in1 Reiniger in den Behälter für Reinigungsmittel geben.

Da bei Einschalten der 3in1-Funktion der Klarspülerzulauf automatisch ausgeschaltet wird, kann es auf Grund unterschiedlicher Qualitätsstandards der 3in1-Reiniger vorkommen, dass das Geschirr nicht ausreichend trocken wird.

Gehen Sie dann wie folgt vor (siehe Kapitel „Klarspüler einfüllen“):

• Klarspüler in den Vorratsbehälter (falls dieser leer ist) einfüllen.
• Klarspülerdosierung mechanisch auf "2" einstellen.
• Klarspülerzulauf einschalten.

Wenn Sie keine 3in1 Produkte mehr verwenden

Wenn Sie keine 3in1 Produkte mehr verwenden wollen, gehen Sie bitte wie folgt vor:

• Schalten Sie die 3in1 Funktion aus.
• Füllen Sie wieder die Behälter für Salz und Klarspüler.
• Schalten Sie den Wasserenthärter auf die höchstmögliche Einstellung und führen Sie bis zu drei Normalzyklen ohne Ladung durch.
• Stellen Sie dann den Wasserenthärter auf die örtliche Wasserhärte ein.

Spülprogramm auswählen (Programmtabelle)

Spül-programm1)	Geeignet für:	Art der Verschmutzung	Programmablauf					Verbrauchswerte2)
			Vorspülen	Reinigen	Zwischenspülen	Klarspülen	Trocknen	Dauer (Minuten)	Energie (kWh)	Wasser (Liter)
AUTOMATIC (50°-65°)*3)	Ess- und Kochgeschirr	normal verschutzt, angetrocknete Speise-reste	•	•	1 bis 2x	•	•	100 - 120	1,1 - 1,6	13 - 25
65° QUICK4)	Geschirr ohne Töpfe	frisch benutzt, leicht bis normal verschmutzt	-	•	-	•	-	30	0,8	9
70° INTENSIV*	Ess- und Kochgeschirr	stark verschutzt, angetrocknete Speise-reste, besonders Ei-weiß und Stärke	•	•	2x	•	•	120 - 130	1,85 - 2,05	23 - 25
65° EKO*	Ess- und Kochgeschirr	normal verschutzt angetrocknete Speisereste	-	•	2x	•	•	95 - 105	1,55 - 1,75	17 - 19
50° E-SPAR5)	Ess- und Kochgeschirr, temperaturempfindliches Ge-schirr	normal verschmutzt	•	•	•	•	•	130 - 160	0,95 - 1,05	12 - 14
45° GLÄSER	Dessert- und Kaffeegeschirr, empfindliche Gläser	leicht verschutzt	-	•	2x	•	•	73	0,9	15
VORSPÜLEN (kalt)6)	Alle Geschirrarten	Benutztes Geschirr, das im Geschirrspüler gesammelt und erst später gespült werden soll.	•	-	-	-	-	12	<0,1	4

1) Bei allen Spülprogrammen mit * erfolgt beim Klarspülen eine Temperaturerhöhung auf 68° für 10 Minuten zum hygienischen Reinigen von z.B. Babyflaschen, Kunststoff-Schneidebrettern oder Marmeladengläsern.

2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig. Abweichungen sind daher unter Praxisbedingungen möglich.

3) Bei diesem Programm wird über die Trübung des Spülwassers festgestellt, wie stark das Geschirr verschmutzt ist. Programmdauer, Wasser- und Energieverbrauch können stark variieren - je nach Beladung und Verschmutzung. Abhängig von der Verschmutzung wird die Temperatur des Spülwassers zwischen 50°C bis 65°C automatisch angepasst.
4) Bei diesem Programm den Geschirrspüler nur halbvoll beladen.
5) Testprogramm für Prüfinstitute
6) Dieses Spülprogramm braucht kein Reinigungsmittel.

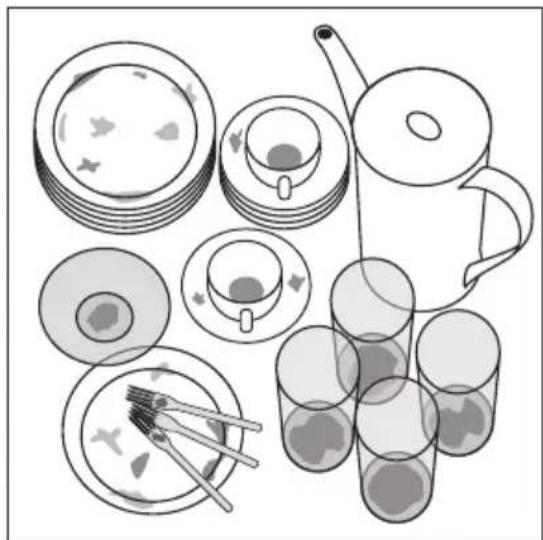

Programmwahl

Wenn Ihr Geschirr so aussieht, wählen Sie ein Intensiv-Programm.

ein Normal- oder Energiesparprogramm.

ein Kurzprogramm (z.B. 30min-Programm).

Spülprogramm starten

1. Überprüfen, ob sich die Sprüharme frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
   4.EIN/AUS-Taste drücken.
4. Mit den Richtungstasten ( ④bzw. ) gewünschtes Programm wählen.

Der Name des jeweils ausgewählten Spülprogramms blinkt. Rechts neben dem Namen wird die voraussichtliche Laufzeit des Programms angezeigt.

1. Taste O.K./Start drücken.

Das gewählte Spülprogramm startet. In der Textzeile des Displays sehen Sie den Namen des aktuellen Programmabschnitts. Daneben sehen Sie die voraussichtliche Restlaufzeit in Minuten.

Mit der Taste Optionen können Sie kurzzeitig den Namen des Spülprogramms im Display anzeigen lassen

Das Starten eines Spülprogramms ist nur vom Menü Programme aus möglich.

Die Restlaufzeit im Display wird während des Spülvorgangs gegebenenfalls an Beladungsmenge, Verschmutzungsgrad, etc. angepasst.

Wenn das Spülprogramm nicht startet:

Wenn nach Drücken der Taste O.K./Start das Programm nicht startet und im Display ein Hilfetext erscheint (KLARSPÜLER FÜLLEN, SALZ FÜLLEN oder TÜR SCHLIESSEN):

- Folgen Sie den Anweisungen des Hilfetextes.

Nach Beseitigung des Problems startet das Programm automatisch.

Bei den Hilfetexten KLARSPÜLER FÜLLEN oder SALZ FÜLLEN können Sie das Programm trotzdem starten, indem Sie ein weiteres Mal die Taste O.K./Start drücken.

Während ein Spülprogramm läuft, können Sie keine Änderung von Optionen oder Einstellungen vornehmen.

Spülprogramm unterbrechen oder abbrechen

Unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt notwendig ist.

Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür

Beim Öffnen der Tür kann heißer Dampf austreten. Verbrühungsgefahr!

1. Tür vorsichtig öffnen. Das Spülprogramm stoppt, im Display: TÜR SCHLIESSEN.

2. Tür schließen. Das Spülprogramm läuft weiter.

Spülprogramm abbrechen

1. Taste Löschen drücken.

Im Display: ABBRECHEN?

1. Taste O.K./Start drücken.

Das Programm ist abgebrochen. Im Display: PROGRAMM WÄHLEN

1. Wenn Sie ein neues Spülprogramm starten wollen, überprüfen Sie, ob Reinigungsmittel im Behälter ist.

Durch Ausschalten des Geschirrspülers wird ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.

Zeitvorwahl einstellen

Mit der Zeitvorwahl können Sie den Beginn eines Spülprogramms zwischen 1 und 19 Stunden aufschieben. Stellen Sie zunächst die Zeitvorwahl ein und danach das gewünschte Spülprogramm.

1. Zu Option ZEITVORWAHL gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.

2. Gewünschten Startaufschub in Stunden einstellen.

In der Symbolzeile des Displays leuchtet

1. Taste Optionen drücken, um in das Menü Programme zu wechseln.

2. Programm wählen und starten.

Zunächst läuft der voreingestellte Startaufschub ab. Im Display sehen Sie die verbleibende Zeit bis zum Start des Spülprogramms. Nach Ablauf des Startaufschubs beginnt das Spülprogramm automatisch, das Symbol er- lischt.

Zeitvorwahl abbrechen:

Eine laufende Zeitvorwahl können Sie jederzeit abbrechen.

1. Taste Löschen drücken.

Im Display: ABBRECHEN?

1. Taste O.K./Start drücken.

Zeitvorwahl ist abgebrochen. Das eingestellte Spülprogramm beginnt.

Option EXTRA-SPÜLEN

Die Option EXTRA-SPÜLEN können Sie zu jedem Spülprogramm (außer VORSPÜLEN) hinzuwählen. Dann wird das Spülprogramm um einen Spülgang erweitert. Rückstände von Reiniger werden dann besonders gründlich entfernt.

Bei Verwendung der Option EXTRA-SPÜLEN werden ca. 0,15kWh und 4 Liter Wasser mehr verbraucht. Die Programmlaufzeit verlängert sich um ca. 9 Minuten.

1. Gerät einschalten.
2. Programm wählen.
3. Zu Option EXTRA-SPÜLEN gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.
4. Option EXTRA-SPÜLEN einschalten.

Im Display leuchtet das Symbol

1. Mit Taste Optionen zum Menü Programme wechseln.
2. Zuvor ausgewähltes Programm starten.

Geschirrspüler ausschalten

Schalten Sie den Geschirrspüler aus, wenn im Display abwechselnd die Meldungen PROGRAMM BEENDET und BITTE AUSSCHALTEN angezeigt werden.

Bei manchen Spülprogrammen läuft der Trocknungsventilator auch nach Programmende weiter.

Bei eingeschaltetem Signalton ertönt am Ende des Spülprogramms ein 15 Sekunden langer Dauerton.

Wenn der Geschirrspüler nicht ausgeschaltet wird, dann wird der Signalton nach 3 Minuten und nach 6 Minuten wiederholt.

1. EIN/AUS-Taste drücken. Display erlischt.
   2.Wasserhahn schließen!

Tür vorsichtig öffnen, heißer Dampf kann austreten.

Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen ca. 15 Minuten abkühlen lassen. Dadurch verbessert sich auch das Trocknungsergebnis.

Geschirr ausräumen

Es ist normal, dass Innentür und Behältergehäuse feucht sind.

• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, dass Restwasser vom Oberkorb auf Geschirr im Unterkorb tropft.
• Die Innenbeleuchtung des Geschirrspülers ist immer eingeschaltet, solange die Geschirrspülertür offen ist. Um Energie zu sparen, sollten Sie daher nach dem Einordnen/ Herausnehmen des Geschirrs die Geschirrspülertür stets schließen.

Tastensperre

Mit der Option TASTENSPERRE können Sie eine unerwünschte Bedienung Ihres Geschirrspülers – etwa durch Kinder – verhindern. Sie können die Tastensperre vorübergehend aufheben (und dann Ihren Geschirrspüler bedienen) oder die Tastensperre wieder ausschalten.

Tastensperre einschalten

1. Gerät einschalten.
2. Zu Option TASTENSPERRE gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.
3. Option TASTENSPERRE einschalten.

Im Display blinkt das Symbol während das Symbol blinkt, können Sie den Geschirrspüler bedienen. 15 Sekunden nach der letzten Tastenbetätigung leuchtet das Symbol konstant. Damit sind die Tasten gesperrt.

Die Tastensperre bleibt auch nach Aus- und erneutem Einschalten des Geschirrspülers aktiv.

Tastensperre vorübergehend aufheben

1. Beliebige Taste (außer EIN/AUS-Taste) für fünf Sekunden gedrückt halten.

Symbol beginnt zu blinken, Tastensperre ist vorübergehend aufgehoben, Sie können den Geschirrspüler bedienen.

Wenn Sie 15 Sekunden lang keine Taste betätigen, schaltet sich die Tastensperre automatisch ein (Symbol deuchtet dann konstant).

Tastensperre ausschalten

1. Tastensperre vorübergehend aufheben.

Im Display blinkt das Symbol

1. Zur Option TASTENSPERRE gehen; siehe Abschnitt „Anpassen einer Option/Einstellung“.
2. Tastensperre ausschalten.

Symbol erlischt, Sie können Ihren Geschirrspüler wieder normal bedienen.

Pflege und Reinigung

Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden.

• Bedienteile des Geschirrspülers mit einem weichen Lappen und warmem, klarem Wasser reinigen.
• Innenbehälter, Türdichtung und Wasserzulaufsieb (falls vorhanden) gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen.

Reinigung der Siebe

Die Siebe müssen regelmäßig kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffnen, Unterkorb herausnehmen.

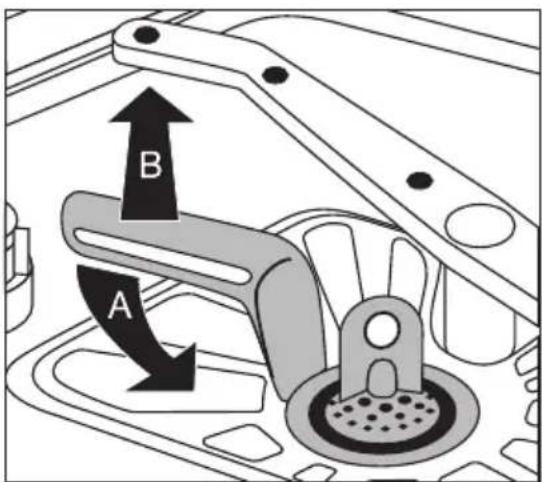

   2.Griff etwa um ¼ Umdrehung entgegen dem Uhrzeigersinn (A) schwenken und Siebsystem herausnehmen (B).

A B

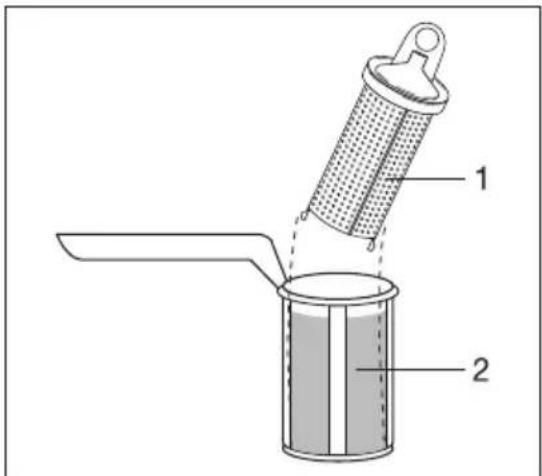

1. Feinsieb (1) an der Grifföse fassen und aus dem Mikrofilter (2) herausziehen.
2. Alle Siebe unter fließendem Wasser gründlich reinigen.

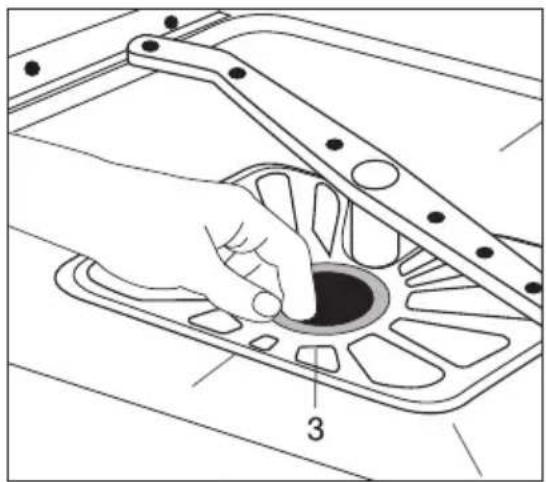

5.Flächensieb (3) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.

6.Flächensieb wieder einsetzen.

1. Feinsieb in den Mikrofilter einsetzen und zusammenstecken.

2. Siebsystem einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht.

Ohne Siebe darf auf keinen Fall gespült werden.

Reinigung der Sprüharmdüsen

Düsen der Sprüharme regelmäßig auf Verstopfung prüfen. Wenn Reinigung erforderlich, Sprüharm aus der Befestigung lösen und Düsen mit einem spitzen Gegenstand reinigen (Draht oder Nadel). Anschließend den Sprüharm mit einem starken Wasserstrahl ausspülen.

Düsenöffnung nicht beschädigen.

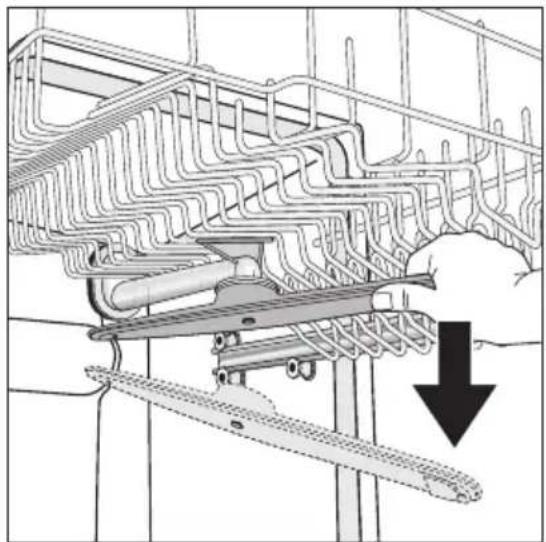

1. Oberkorb-Sprüharm zur Entnahme kräftig nach unten kippen.

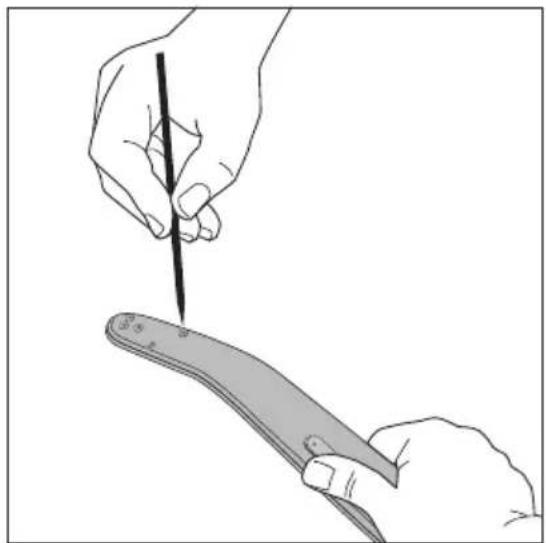

2.Sprüharmdüsen reinigen.

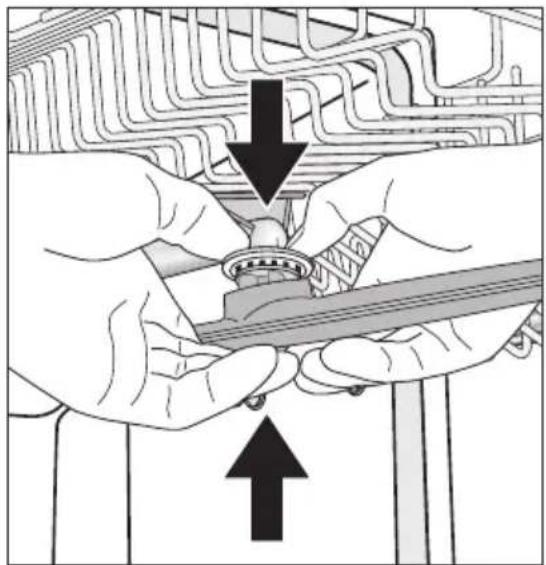

1. Gereinigten Oberkorb-Sprüharm wieder an das Verbindungsstück schräg ansetzen: beide fest zusammendrücken, bis sie spürbar verrasten.

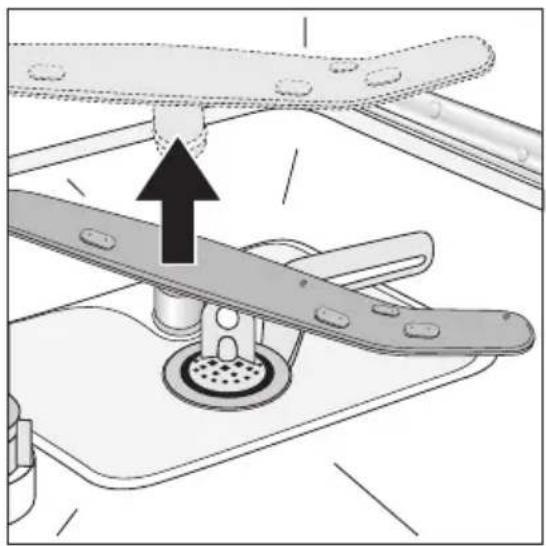

1. Boden-Sprüharm zur Entnahme aus seiner Verrastung nach oben ziehen.
   2.Sprüharmdüsen reinigen.
2. Boden-Sprüharm wieder an Verbindungsstück ansetzen und fest nach unten drücken, bis er spürbar einrastet.

Sprache zurücksetzen

Sie können jederzeit die Sprache des Displays auf den Lieferzustand zurücksetzen. Neben der Sprache werden auch die Einstellungen KONTRAST ^1 und HELLIGKEIT zurückgesetzt.

1. Taste Löschen so oft drücken, bis sich die Anzeige im Display nicht mehr ändert.
2. Taste Löschen für sechs Sekunden gedrückt halten.
   In der Textzeile erscheint SPRACHE DEUTSCH. Das Wort DEUTSCH blinkt.
3. Mit den Richtungstasten ⊕ bzw. ⊖ gewünschte Sprache wählen.
4. Taste O.K./Start drücken.
5. Bei Bedarf die Werte für KONTRAST ^1 und HELLIGKEIT anpassen; siehe Abschnitt „Grundzüge der Bedienung“.

Kleine Störungen selbst beheben

Falls während des Betriebs eine der folgenden Fehlermeldungen im Display angezeigt wird:

-WASSERHAHN ÖFFNEN

-PUMPE BLOCKIERT

Fehler beheben, anschließend Spülprogramm erneut starten. Das Spülprogramm läuft weiter.

Bei anderen Fehlermeldungen:

-Spülprogramm abbrechen.

-Gerät aus- und wieder einschalten.

-Spülprogramm wählen.

-Taste O.K./Start drücken.

Wird der Fehler erneut angezeigt, bitte den Kundendienst verständigen und die Fehlermeldung nennen.

Störung Mögliche	Ursache Abhilfe
1 kurzer Warnton ist zu hören, der ständig wiederholt wird, im Display: WASSER-HAHN ÖFFNEN	Wasserhahn ist verkalkt oder defekt.	Wasserhahn prüfen, gegebenenfalls reparieren lassen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.	Sieb in der Schlauchverschraubung reinigen.
	Siebe im Spülraumboden sind verstopft.	Spülprogramm abbrechen (siehe Kapitel: Spülprogramm starten); Siebe reinigen (siehe Kapitel: Reinigung der Siebe).
	Wasserzulaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung prüfen.
2 kurze Warntöne sind zu hören, die ständig wiederholt werden, im Display: PUMPE BLOCKIERT (Spülwasser steht im Innenbehälter des Geschirrspülers)	Der Siphon ist verstopft. Siphon	reinigen.
	Wasserablaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung prüfen.
3 kurze Warntöne sind zu hören, die ständig wiederholt werden, im Display: KUNDEN-DIENST	Das Wasserschutzsystem hat angesprochen.	Erst Wasserhahn schließen, dann Gerät ausschalten und Kundendienst verständigen.
Gerät ist eingeschaltet, reagiert aber nicht auf Tas-ten.	Tastensperre ist eingeschaltet.	Tastensperre ausschalten; siehe Abschnitt „Tastensperre“.
Programm startet nicht.	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Sicherung der Hausinstallation ist nicht in Ordnung.	Sicherung ersetzen.
	Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.	Falls Geschirr sofort gespült werden soll, Startzeitvorwahl löschen.
Im Spülraum sind Rostflecken sichtbar.	Spülraum besteht aus rostfreiem Edelstahl. Rostflekken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.). Beseitigen Sie solche Flecken mit einem handelsüblichen Edelstahlputzmittel.	Nur geeignetes Besteck und Geschirr spülen.
Pfeifendes Geräusch beim Spülen.	Das Pfeifen ist unbedenklich.	Gerät mit im Handel erhältlichem Mittel zum Reinigen des Geschirrspülautomaten entkalken. Sind nach dem Entkalken die Geräusche noch zu hören, anderen Markenreiniger zum Reinigen von Besteck und Geschirr verwenden.
Innenbeleuchtung des Geschirrspülers leuchtet nicht.	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Lampe der Innenbeleuchtung ist defekt.	Kundendienst verständigen.

Wenn das Spülergebnis nicht zufriedenstellend ist

Das Geschirr wird nicht sauber.

• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
• Verunreinigungen aus dem Spülwasser können die Düsen der Sprüharme verstopfen. Sie haben die Möglichkeit, die Sprüharme zur Reinigung aus ihrer Befestigung zu lösen (siehe Kapitel „Pflege und Reinigung“).

Das Geschirr wird nicht trocken und bleibt ohne Glanz.

• Es wurde kein Marken-Klarspüler verwendet.
  •Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag.

- Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.

- Klarspülerdosierung höher einstellen.

- Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Glaskorrosion

- Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Warnung! Bei ausgedienten Geräten Netzstecker aus der Steckdose ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen.

Türschloß zerstören, so daß die Tür nicht mehr schließt. Kinder können sich dadurch nicht einsperren und nicht in Lebensgefahr geraten.

Technische Daten

Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr
Zulässiger Wasserdruck: 1	-10 bar (=10-100 N/cm ^2 = 0.1-1.0 MPa)
Elektrischer Anschluß: 230	V, 10 A, siehe auch Typschild am rechten Innenrand der Geschirrspülertür.
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 820 - 880 x	596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg

(€) Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie

- 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG

-93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

	Volle Beladung:12 Maßgedecke einschl. Servicegeschirr	Halbvolle Beladung:6 Maßgedecke einschl. Servicegeschirr, jeden 2. Stellplatz freilassen
Reinigerdosierung: 5g + 2	5g (Typ B) 20g (Typ B)
Klarspülereinstellung: 4 (Typ III) 4 (Typ III)

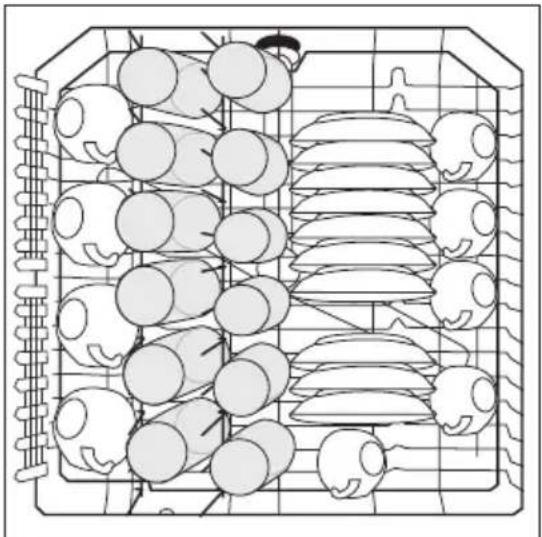

Einordnungsbeispiele:

Oberkorb *)

*) Tassenauflage gegebenenfalls von rechts nach links versetzen. Dabei unbedingt auf gleiche Einhänge-Höhe achten!

Unterkorb mit Besteckkorb*)

*) Eventuell auf der linken Seite vorhandene Tassenauflagen sowie eventuell vorhandene Bierglashalter entfernen.

Aufstell- und Anschlussanweisung

⚠ Sicherheitshinweise für die Installation

• Den Geschirrspüler nur stehend transportieren, sonst kann Salzwasser auslaufen.
• Vor Inbetriebnahme den Geschirrspüler auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu-/Ablaufschlauch beschädigt sind oder Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, dass das Gerät offen zugänglich ist.
• Netzstecker immer in vorschriftsmäßig installierte Schutzkontakt-Steck-dose stecken.
• Bei Festanschluss: Ein Festanschluss darf nur durch einen autorisierten Elektro-Fachmann erfolgen.
• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Vielfachstecker /-kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr durch Überhitzung!
• Die Netzzuleitung des Geschirrspülers darf nur vom Kundendienst oder einem autorisierten Fachmann ausgetauscht werden.
• Ein Zulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

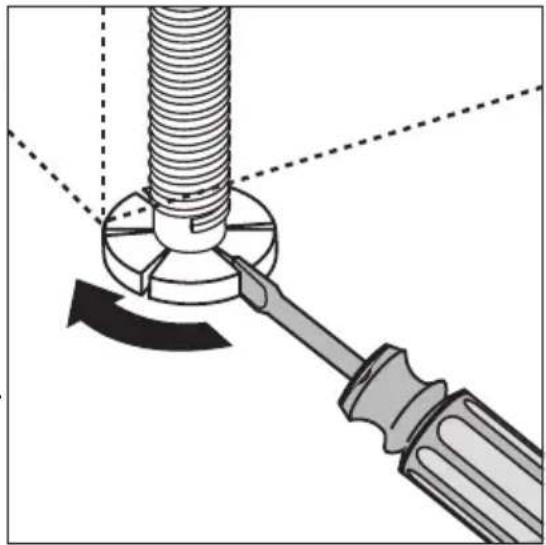

Aufstellen des Geschirrspülers

- Geschirrspüler muss standsicher und waagrecht in alle Richtungen ausgerichtet auf festem Boden aufgestellt werden.

- Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße mit einem Schraubendreher herausschrauben.

•Die hinteren Gerätefüße sind mit einem Akkuschrauber vorne am Gerät einzustellen (siehe Montageanweisung).

- Ablaufschlauch, Zulaufschlauch und Netzkabel müssen innerhalb des Sockel-rücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch abgequetscht werden können.

- Der Geschirrspüler muss außerdem fest mit der durchgehenden Küchen-Arbeitsplatte oder mit den benachbarten Möbeln verschraubt sein. Diese Maßnahme ist zwingend notwendig, damit die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.

- Beachten Sie bei Einbau des Geschirrspülers in einen Hochschrank das AMK-Merkblatt „Zum Hocheinbau von Geschirrspülern“. Sie können das Merkblatt unter folgender Adresse anfordern:

AMK-Geschäftsstelle

Postfach 240161, 68171 Mannheim

Telefon: 0621 / 8506100

Telefax: 0621 / 8506101

E-Mail: [e-mail]

Integrierbarer Geschirrspüler

(siehe beiliegende Montageschablone)

Die Gerätetür kann mit einer Holzplatte/Möbelplatte folgender Abmessungen verkleidet werden:

Breite: 591 – 594 mm
Dicke: 16 – 24 mm
Höhe:(variabel)	abhängig von	– Nischenhöhe– Sockelhöhe– Anpassung an Fugenverlauf benachbarter MöbelDas genaue Höhenmaß muss am Aufstellort von denbenachbarten Möbeln abgemessen werden.
Gewicht: max. 8 kg

Anschließen des Geschirrspülers

Wasseranschluss

• Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauf-erhitzer angeschlossen werden.

Zulässiger Wasserdruck

Niedrigster zulässiger Wasserdruck:1 bar (=10 N/cm2 =100 kPa)	Unter 1 bar Wasserdruck ziehen Sie bitte Ihren Installateur zu Rate.
Höchster zulässiger Wasserdruck:10 bar (=100 N/cm2 =1 MPa)	Bei mehr als 10 bar Wasserdruck muss ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).

Zulaufschlauch anschließen

Der Zulaufschlauch darf beim Anschließen nicht geknickt, gequetscht oder in sich verschlungen sein.

Zulaufschlauch mit der Schlauchverschraubung (ISO 228-1:2000) an einen Wasserhahn mit Außengewinde (3/4 Zoll) anschließen. Der Zulaufschlauch ist entweder mit einer Kunststoff- oder mit einer Metall-Anschlussmutter ausgestattet:

- Anschlussmutter der Schlauchverschraubung nur von Hand anziehen. Anschließend die Dichtheit visuell überprüfen (sicherstellen, dass der Wasserhahn nicht tropft).

Damit die Wasserentnahme in der Küche nicht eingeschränkt wird, empfehlen wir, einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn ein Abzweigstück anzubauen.

Benötigen Sie einen längeren Zulaufschlauch als den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsätze zu verwenden:

–Schlauchsatz „WRflex 100“ (E-Nr.: 911 239 034)

–Schlauchsatz „WRflex 200“ (E-Nr.: 911 239 035)

Wasserablauf

Ablaufschlauch

Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich verschlungen sein.

- Anschluß des Ablaufschlauches: maximal zulässige Höhe über Geräteunterkante: 60 cm.

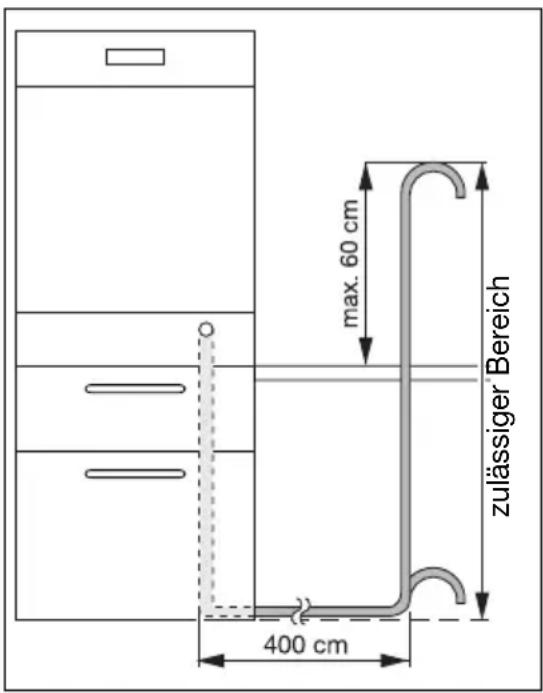

Verlängerungsschläuche

- Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der Innendurchmesser der Verlängerungs- schläuche muß 19 mm betragen, damit die Gerätefunktion nicht gestört wird.

•Die Gesamtlänge inkl. Verlängerungsschlauch darf max. 4 Meter betragen.

max. 60 cm zulässiger Bereich 400 cm

Siphonanschluss

• Die Tülle des Ablaufschlauches (ø 19 mm) paßt auf alle gängigen Siphon-typen. Der Außendurchmesser des Siphonanschlusses muß mindestens 15 mm sein.
• Der Ablaufschlauch muß mit der beiliegenden Schlauchschelle am Siphonanschluß befestigt werden.

Wasserschutzsystem

Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.

Im Fehlerfall unterbricht das Sicherheitsventil im Zulaufschlauch sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser weder aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt.

Bei eingeschaltetem Gerät ist im Fehlerfall zusätzlich ein Signalton zu hören.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild ist am rechten Innenrand der Geschirrspülertür angebracht.

Um den Geschirrspüler vom Netz zu trennen, Netzstecker ziehen.

Achtung:

–Der Stecker muss nach Aufstellung des Gerätes zugänglich bleiben.
- Nach dem Einbau dürfen spannungsführende Teile und betriebsisiolierte Leitungen mit dem Prüffinger nach DIN EN 60335-1 nicht berührbar sein.

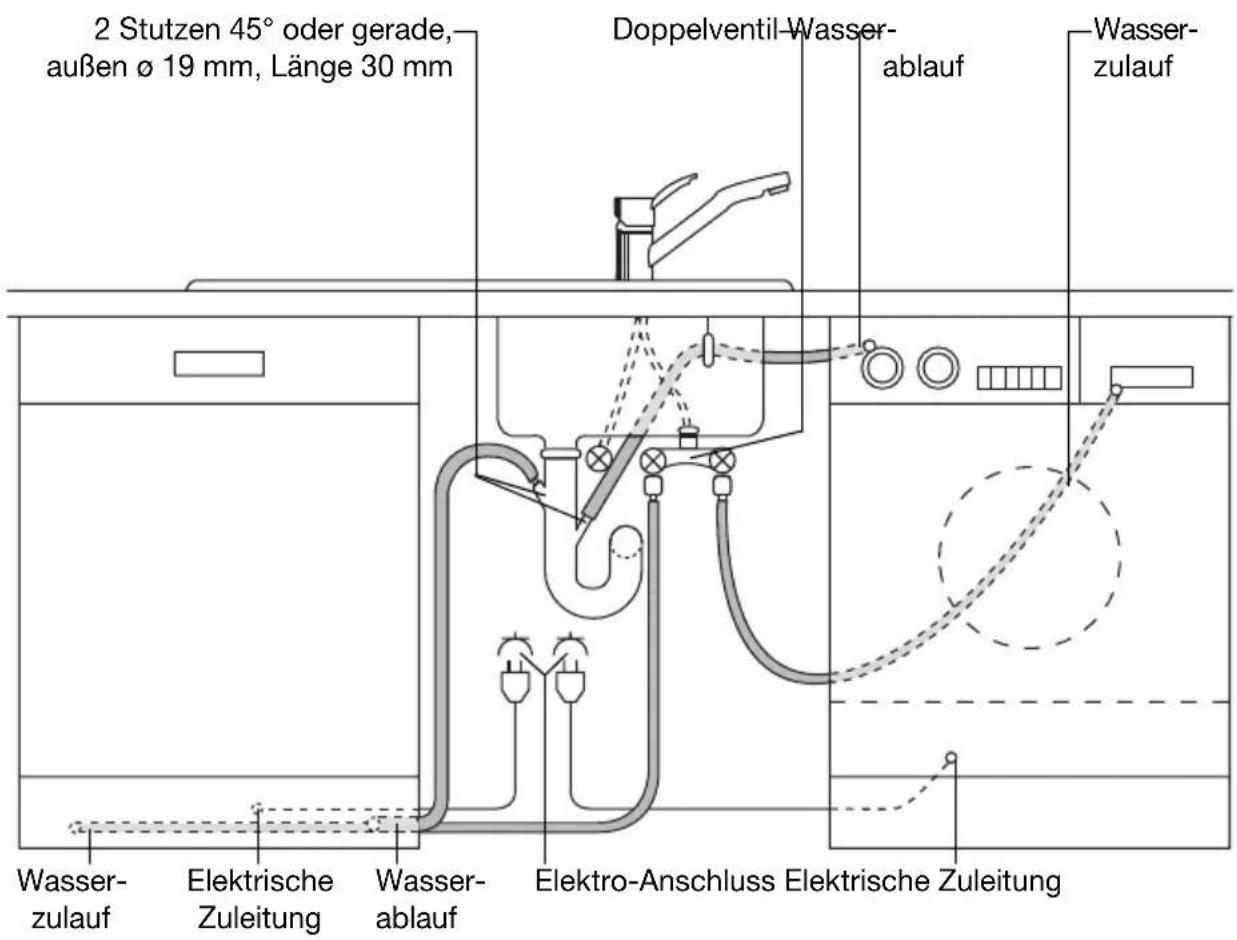

Anschlusstechnik

Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist.

2 Stutzen 45° oder gerade, außen ø 19 mm, Länge 30 mm Doppelventil-Wasser- ablauf Wasser- zulauf Wasser- zulauf Elektrische Zuleitung Wasser- ablauf Elektro-Anschluss Elektrische Zuleitung

Garantiebedingungen/Kundendienststellen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein.

Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchs-tauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kunden-dienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

90429 Nürnberg

* Deutsche Telekom

EUR 0,09 / Minute

Stand Jan. 2002

Österreich

Sehr geehrte Kunden!

Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen also zusätzliche Rechte gewährt.

1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.
2. Die Garantie umfaßt Mängel am Gerät, die nachweislich auf einem Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden. Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser ebenfalls nicht durch die Garantie gedeckt.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits- und Materialkosten werden von uns getragen. Ab dem siebten Monat der Garantiezeit übernehmen wir nur die Arbeits- und Materialkosten. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das ganze Gerät.
5. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
6. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.
   Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, Sie darauf aufmerksam zu machen, daß Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.

Electrolux Hausgeräte GmbH

ELECTROLUX HAUSGERÄTE GMBH
ADRESSEHERZIGGASSE9A-1230 WIEN	VERTRIEB TELE-FON(01) 866 40-200VERTRIEB TELE-FAX[phone]	KUNDENDIENST TELE-FON(01) 866 40-333KUNDENDIENST TELE-FAX[phone]	WIEN FN 98903 x DVR: 0595411ARA LIZENZ NR.2702UID: ATU 14758207

Österreich

Unsere Kundendienststellen und Servicepartner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi.

Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland

Electrolux Hausgeräte GmbH

1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/86640-330

Tel. Ersatzteile 01/86640-315

Technische Hotline (0,88€/Min.) 0900-340090

Fax [phone]

Internet: [e-mail]

Kundendienststelle Oberösterreich

Hausgeräte Kundendienst GmbH

4030 Linz, Winetzhammerstraße 8

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Steiermark, südliches Burgenland

A. Hell - Hausgeräteservice

8020 Graz, Asperngasse 2

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Salzburg

Hausgeräte Kundendienst

Wörndl Elektro Ges.m.b.H & CO KEG

5020 Salzburg, Gnigler Straße 18

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Kärnten, Osttirol

Elektroservice H. Schneider

9020 Klagenfurt, Rosentalerstraße 189

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Tirol

BEP! Hausgeräte-Kundendienst GesmbH

6020 Innsbruck, Amraser Straße 118

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Vorarlberg

Walter Stecher Elektroinstallationen

6912 Hörbranz, Lochauerstraße 2

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Service

Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:

Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes

Wenden Sie sich an die Juno Hausgeräte Infoline:

Telefon: [phone] (0,12 Euro/Min)**

Internet: www.juno.de

Bei technischen Störungen

Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten:

Rufen Sie den Kundendienst:

Telefon: [phone]* (0,09 Euro/Min)**

Fax: [phone] (0,12 Euro/Min)**

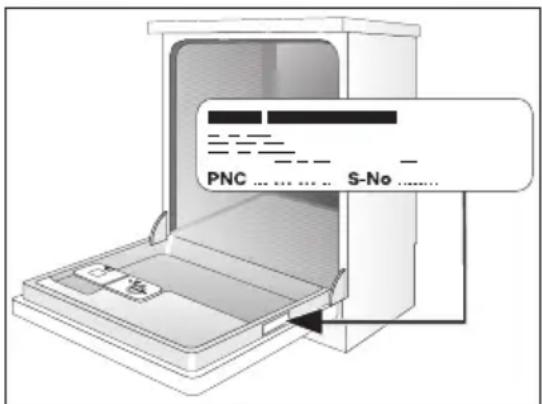

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

-Modellbezeichnung

-Produkt-Nummer (PNC)

–Serien-Nummer (S-No.) (Nummern siehe Typschild)

-Art der Störung

-eventuelle Fehlermeldung, die das Gerät anzeigt

PNC ........ S-No ......

Ersatzteile, Zubehör und Pflegemittel

Telefon: [phone] (0,12 Euro/Min)**

Internet: www.juno.de

*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.

**) Deutsche Telekom/Stand Januar 2002

Juno

822 612 161-00-210205-02 Änderungen vorbehaltenrolux

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
