BEDIENUNGSANLEITUNG JSL36013 Juno Electrolux

Geschirrspülmaschine

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2	Spülprogramme 14
Gerätebeschreibung 4	Reinigung und Pflege 14
Bedienblende 4	Was tun, wenn ... 16
Verwendung des Geräts 6	Technische Daten 17
Einstellen des Wasserenthärters 6	Gerät aufstellen 17
Gebrauch von Salz für Geschirrspüler 7	Wasseranschluss 18
Gebrauch von Klarspülmittel 8	Elektrischer Anschluss 19
Laden von Besteck und Geschirr 9	Umwelttipps 19

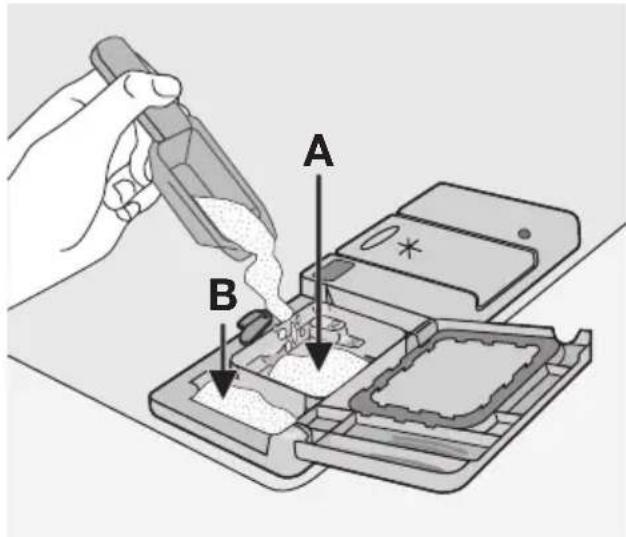

Gebrauch von Spülmittel 11
Auswählen und Starten eines Spülprogramms 12

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsuten-silien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.
• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.
• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf aus-

treten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.
• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

- Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.
• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

- Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde.

Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.
• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

- Benutzen Sie das Gerät nicht: - wenn das Netzkabel oder die Wasserschläuche beschädigt sind, - wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

- Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

! Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Gerätebeschreibung

1 Oberkorb
2 Anzeige der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspüler

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

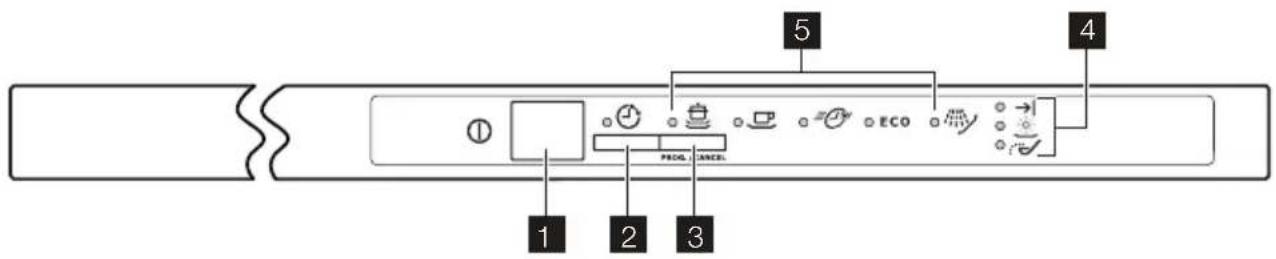

Bedienblende

1 2 3 4 5 ECO PRODL. CANCEL.

1 Ein/Aus-Taste
2 Zeitvorwahltaste
3 Programmauswahl/-abbruch-Taste/(Cancel)
4 Kontrolllampen
5 Programmkontrolllampen

Kontrolllampen
	Leuchtet auf, wenn das Spülprogramm zu Ende ist. Zusatzfunktionen:Einstellung des Wasserenthärters.Ein-/Abschalten der Töne.Alarm bei einer Störung des Geräts.
1)	Leuchtet auf, wenn der Klarspülmittelbehälternachgefüllt werden muss. Näheres hierzu siehe Abschnitt „Verwendung von Klarspüler“.
1)	Leuchtet auf, wenn der Salzbehälter nachgefüllt werden muss. Siehe Abschnitt „Verwendung von Geschirrspülsalz“.Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Während eines laufenden Spülprogramms leuchten die Kontrolllampen für Salz und Klarspülmittel nie auf, auch wenn die Salz- und Klarspülmittelbehälter leer sind,

Programmauswahl/-abbruch-Taste

Benutzen Sie die Programmauswahl-/-abbruch-Taste für folgende Vorgänge:

• Zum Einstellen des Spülprogramms. Siehe Kapitel "Auswahl und Start eines Spülprogramms".
• Zum Einstellen des Wasserenthärters. Siehe den Abschnitt 'Einstellung des Wasserenthärters.
• Zum Ein-/Ausschalten der akustischen Signale. Siehe den Abschnitt 'Akustische Signale'.
• Um ein laufendes Spülprogramm abzubrechen. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Zeitvorwahl-Taste

Verwenden Sie diese Taste, um den Start eines Spülprogramms um 3 Stunden zu verzögern. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn alle Programmkontrolllampen ausgeschaltet sind und die Kontrolllampe für das Programmende blinkt.

Der Geschirrspüler muss sich im Einstellmodus befinden, damit die folgenden Vorgänge ausgeführt werden können:

– Einstellen eines Spülprogramms.

– Einstellen des Wasserenthärters.

– Ein-/Ausschalten der Signaltöne.

Falls eine Programmkontrolllampe leuchtet, müssen Sie das Programm abbrechen, um zum Einstellmodus zurückzukehren. Siehe Kapitel "Wählen und Starten eines Spülprogramms".

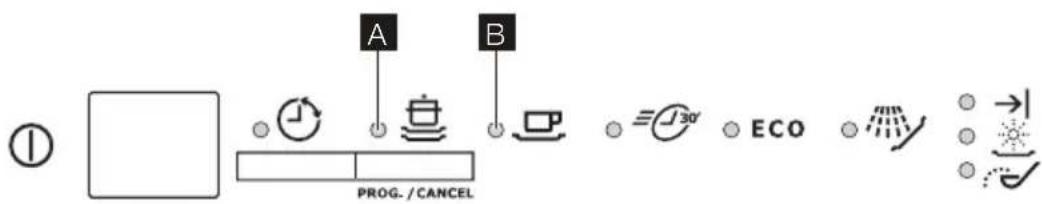

Programmkontrolllampen A und B

Neben der Anzeige des gewählten Spülprogramms haben diese Kontrolllampen auch noch Zusatzfunktionen:

• Einstellung des Härtegrads für den Wasserenthärter.
• Ein-/Ausschalten der Signaltöne.

Signaltöne

Signaltöne werden in folgenden Situationen ausgegeben:

• Am Ende des Spülprogramms.
• Bei einer Fehlfunktion des Geräts.

Die Signaltöne sind werkseitig aktiviert.

Gehen Sie bitte wie folgt vor, um die Signaltöne auszuschalten:

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.
3. Halten Sie die Programmauswahl/-ab-bruch-Taste so lange gedrückt, bis die Programmkontrolllampe A blinkt und die Programmkontrolllampe B leuchtet.

4. Drücken Sie erneut die Programmauswahl/-abbruch-Taste.
   – Die Programmkontrolllampe A leuchtet nun.
   – Die Programmkontrolllampe B beginnt zu blinken.

5. Warten Sie, bis die Programmkontroll-lampe A erlischt.

– Die Programmkontrolllampe B blinkt weiterhin.

– Die Kontrolllampe für das Programmende leuchtet auf.
Die Signaltöne sind eingeschaltet.

1. Drücken Sie erneut die Programmauswahl/-abbruch-Taste.

– Die Kontrolllampe für das Programmende erlischt.

Die Signaltöne sind ausgeschaltet.

1. Schalten Sie das Gerät aus, um diese Einstellung zu speichern.

Gehen Sie bitte wie folgt vor, um die Signaltöne einzuschalten:

1. Führen Sie erneut das obige Verfahren durch, bis die Kontrolllampe für das Programmende aufleuchtet.

Verwendung des Geräts

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspüldosierer mit Klarspüler.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spülmitteln".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).

• Clarke-Werte. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des Wasserenthärters
°dH °TH	mmol/l Clarke-		Werte	Manuell Elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8	5 - 12	1 2
< 4 < 7 < 0,7		< 5		1 1)	1 1)

1) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

i Werkseitig ist das Gerät auf Stufe 2 eingestellt.

1. Öffnen Sie die Tür.
2. Entfernen Sie den Unterkorb.
3. Drehen Sie die Härtebereichsanzeige auf Härtestufe 1 oder 2 (siehe die Tabelle).
4. Setzen Sie den Unterkorb ein.

1. Schließen Sie die Tür.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.

3. Halten Sie die Programmauswahl/-abbruch-Taste gedrückt.

4. Lassen Sie die Programmauswahl/-abbruch-Taste los, wenn die Programmkontrolllampe A zu blinken beginnt und die Programmkontrolllampe B aufleuchtet.

5. Warten Sie, bis die Programmkontroll-lampe B erlischt.

– Die Programmkontrolllampe A beginnt zu blinken.

- Die Kontrolllampe für das Programmende beginnt zu blinken.

1. Drücken Sie die Programmauswahl/-abbruch-Taste einmal.

2. Die Programmkontrolllampe A beginnt zu blinken.

3. Die Einstellungsfunktion für den Wasserenthärter ist nun aktiviert.

4. Durch Blinken der Kontrolllampe für das Programmende wird die Stufe angezeigt, auf die der Wasserenthärter eingestellt ist.
   Beispiel: 5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5.

5. Drücken Sie die Programmauswahl/-abbruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.

6. Drücken Sie die Ein/Aus-Taste, um die Einstellung zu speichern.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind, können den Wasserenthärter beschädigen.

Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten, um Korrosion zu verhindern.

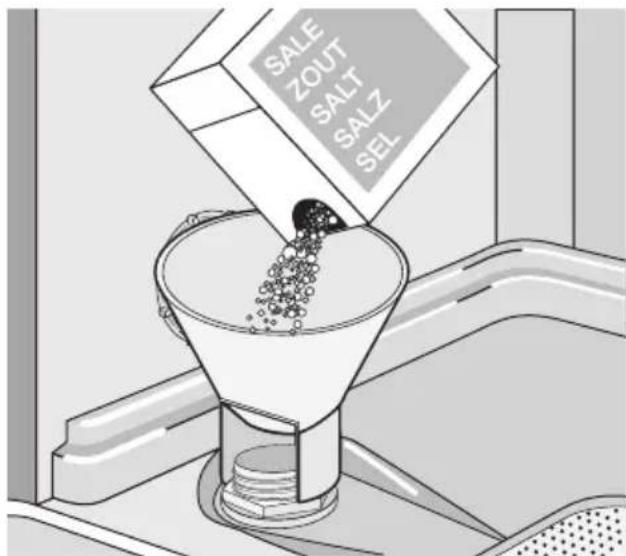

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur bei der Erstinbetriebnahme).
3. Verwenden Sie den Trichter, um den Behälter mit Salz zu füllen.

SALE ZOUT SALT SALZ SEL

1. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
2. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass das Wasser aus dem Salzbehälter beim Einfüllen von Salz überläuft.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

i Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

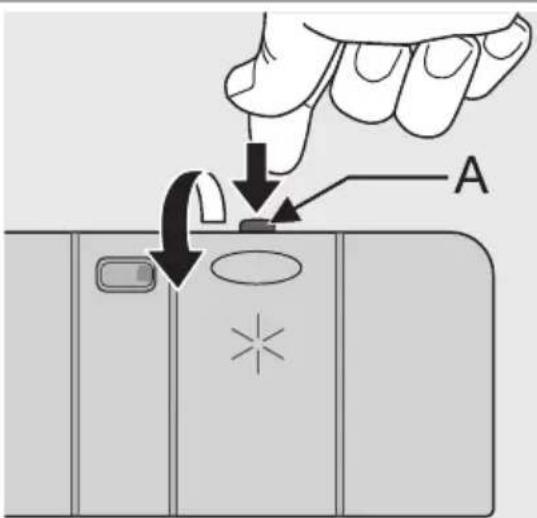

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

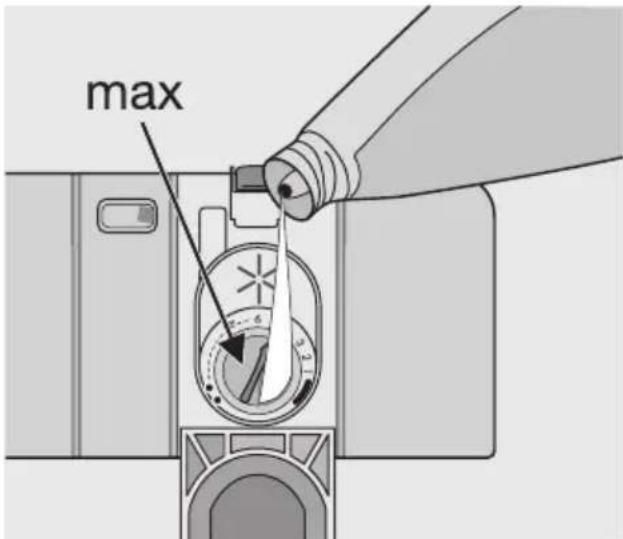

1. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

1. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu große Schaumbildung beim nächsten Spülprogramm zu vermeiden.

2. Schließen Sie den Klarspülerdosierer.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt.

Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

- Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor:

- Entfernen Sie alle Essensreste und sonstigen größeren Partikel.

– Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

- Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

- Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

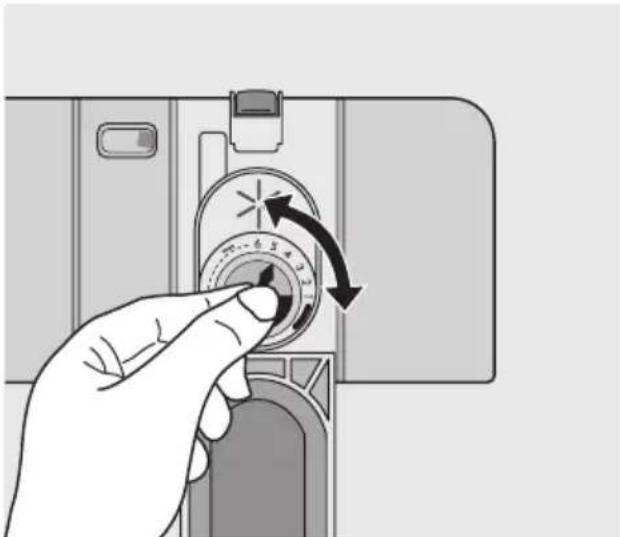

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken.

- Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kalkablagerungen sind.

- Verringern Sie die Dosierung, wenn Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

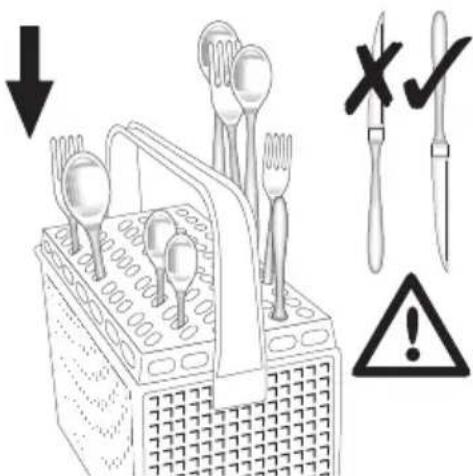

- Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

- Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

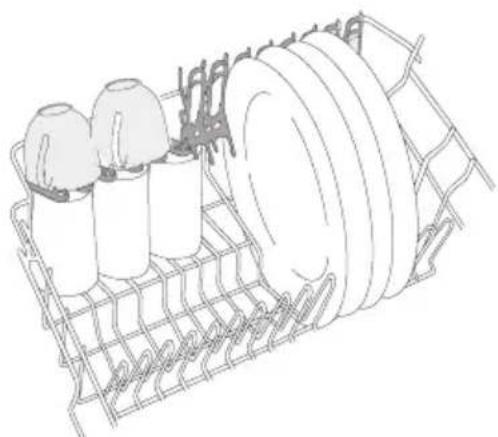

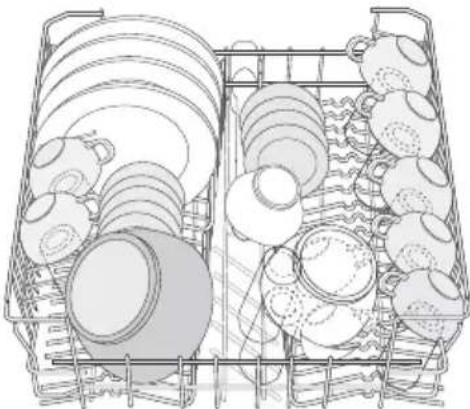

- Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

! Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

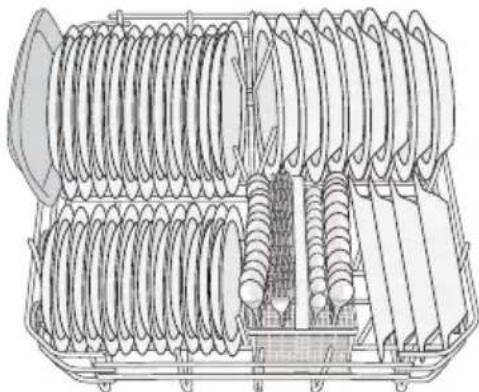

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

! Warnung! Stellen Sie keine Messer mit langen Klingen in aufrechter Stellung ein. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein.

Stellen Sie Messer mit den Griffen nach oben ein.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

Verwenden Sie das Besteckgitter. Wenn die Besteckabmessungen die Verwendung des Besteckgitters nicht zulassen, kann es entfernt werden.

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Saucieren, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

i Ordnen Sie Teller ausschließlich in den hinteren Teil des Oberkorbs ein. Neigen Sie sie nach vorn.

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Klappen Sie die Tassenablagen für höheres Geschirr nach oben.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen wollen, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

Vorsicht! Nehmen Sie die

Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe

Oberkorb Unterkorb
Obere Position 20 cm 31 cm

Maximale Geschirrhöhe

Untere Position 24 cm 27 cm

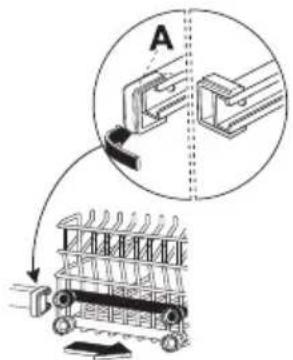

Gehen Sie wie folgt vor, um den Oberkorb nach oben zu verstellen:

1. Ziehen Sie die vorderen Anschläge (A) des Oberkorbs nach außen ab.
2. Ziehen Sie den Korb heraus.

1. Bringen Sie den Korb in die obere Position.
2. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die Tassenablagen.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.
- Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Gehen Sie wie folgt vor, um den Spülmittelbehälter zu füllen:

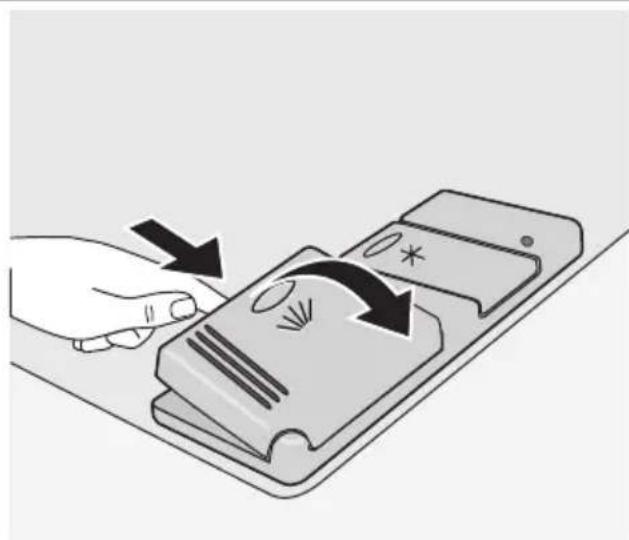

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

1. Füllen Sie den Spülmittelbehälter (A) mit Spülmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.
2. Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach (B).

1. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter (A).

1. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

i Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optima-

len Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Verwendung von Kombi-Reinigungstabletten

Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten

Wenn Sie Tabs verwenden, die Spezialsalz und Klarspülmittel enthalten, ist es nicht erforderlich, die Salz- und Klarspülmittelbehälter aufzufüllen. In diesem Fall leuchtet die Kontrolllampe für die Klarspüldosierung permanent, wenn das Gerät eingeschaltet wird.

1. Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

2. Wählen Sie für die Wasserhärte und die Klarspüldosierung die niedrigste Stufe.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

Um wieder normale Reinigungsmittel zu verwenden

1. Füllen Sie den Salzbehälter und den Klarspüldosierer.
2. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.
3. Führen Sie ein Spülprogramm ohne Geschirr aus.
4. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.
5. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms

i Stellen Sie das Spülprogramm bei einen Spaltbreit geöffneter Tür ein. Das Spülprogramm beginnt erst, nachdem Sie die Tür geschlossen haben. Bis dahin können die Einstellungen noch geändert werden.

Gehen Sie wie folgt vor, um ein Spülprogramm einzustellen und zu starten:

1. Schalten Sie das Gerät ein.

2. Das Gerät muss sich im Einstellmodus befinden.

3. Drücken Sie die Programmauswahl/-abbruch-Taste wiederholt, um das Spülprogramm einzustellen. Siehe hierzu das Kapitel "Spülprogramme".
   – Die Programmkontrolllampe leuchtet auf.
4. Schließen Sie die Tür des Geschirrspülers.

– Das Spülprogramm startet automatisch.

i Ein laufendes Spülprogramm kann nicht geändert werden. Sie müssen dann das Spülprogramm abbrechen.

⚠️ Warning! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Abbrechen eines Spülprogramms

1. Halten Sie die Programmauswahl/-abbruch-Taste ca. 3 Sekunden lang gedrückt.

– Die Programmkontrolllampe erlischt.

– Die Kontrolllampe für das Programmende beginnt zu blinken.

1. Lassen Sie die Programmauswahl/-abbruch-Taste los, um das Spülprogramm abzubrechen.

Jetzt haben Sie folgende Möglichkeiten:

1. Sie können das Gerät ausschalten.

2. Sie können ein neues Spülprogramm einstellen.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.

Schließen Sie die Tür.

- Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Einstellen und Starten eines Spülprogramms mit Zeitvorwahl

1. Drücken Sie die Ein/Aus-Taste.

2. Wählen Sie ein Programm.

– Die Programmkontrolllampe leuchtet auf.

1. Drücken Sie die Zeitvorwahltaste.

– Die Kontrolllampe der Zeitvorwahl beginnt zu leuchten.

1. Schließen Sie die Tür des Geschirrspülers.

– Der Ablauf der Zeitvorwahl beginnt.

– Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung des Countdowns zu verhindern. Nachdem Sie die Tür wieder geschlossen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl:

1. Öffnen Sie die Tür.
2. Drücken Sie die Zeitvorwahltaste.

– Die Kontrolllampe der Zeitvorwahl erlischt.

1. Schließen Sie die Tür des Geschirrspülers.

- Das Programm startet sofort.

Ende des Spülprogramms

Schalten Sie das Gerät aus, wenn Folgendes zutrifft:

• Das Gerät stoppt automatisch.
• Die Signaltöne für das Programmende werden ausgegeben.
1. Öffnen Sie die Tür.

– Die Kontrolllampe für das Programmende leuchtet auf.

– Die Programmkontrolllampe leuchtet weiterhin.

1. Drücken Sie die Ein/Aus-Taste.
2. Lassen Sie die Tür einige Minuten lang nur einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen. So erzielen Sie bessere Trocknungsergebnisse.

Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.
• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Spülprogramme

Spülprogramme

Programm	Grad der Verschmutzung	Spülgut Programmbeschreibung
	Stark ver-schmutzt	Geschirr,Besteck,Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 70 °C2 ZwischenspülgängeKlarspülgangtrocknen
	Normal ver-schmutzt	Geschirr,Besteck,Töpfe, Pfannen	VorspülgangHauptspülgang bis zu 65 °C2 ZwischenspülgängeKlarspülgangtrocknen
301)	Normal/leicht ver-schmutzt	Geschirrund Besteck	Hauptspülgang bis zu 60 °CKlarspülgang
ECO2)	Normal ver-schmutzt	Geschirrund Besteck	VorspülgangHauptspülgang bis zu 50 °C1 ZwischenspülgangKlarspülgangtrocknen
	Beliebig	Teilweise beladen (weiteres Spülgut soll im Lauf des Tages noch hinzukommen)	1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Reinigungsmittel ist bei diesem Programm nicht notwendig.

1) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.
2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm Programmauer (in Minuten)		Energieverbrauch (in kWh)	Wasserverbrauch (in Litern)
	120-130 1,8-2,0 22-24
	105-115 1,5-1,7 23-25
	30 0,9 9
ECO	130-140 1,0-1,2 14-16
	12 0,1 5

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den Schwankungen

in der Stromversorgung und der Geschirrmenge variieren können.

Reinigung und Pflege

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat 3 Filter:

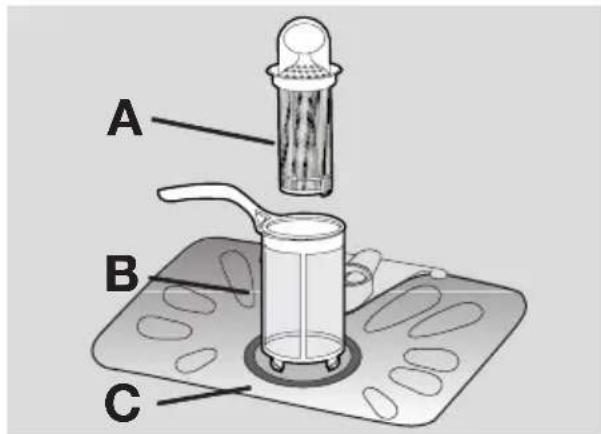

1. Grobfilter (A)
2. Mikrofilter (B)
3. Flachfilter (C)

A B C

Gehen Sie wie folgt vor, um die Filter zu reinigen:

1. Öffnen Sie die Tür.
2. Entfernen Sie den Unterkorb.

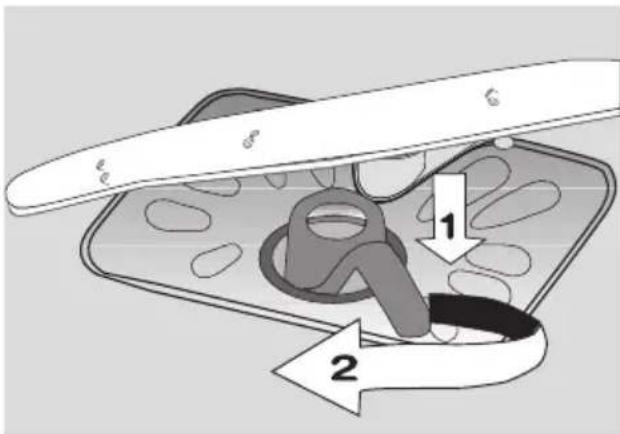

3. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

1. Nehmen Sie das Filtersystem heraus.
2. Fassen Sie den Grobfilter (A) am Handgriff.
3. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).
4. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

1. Reinigen Sie die Filter unter fließendem Wasser.

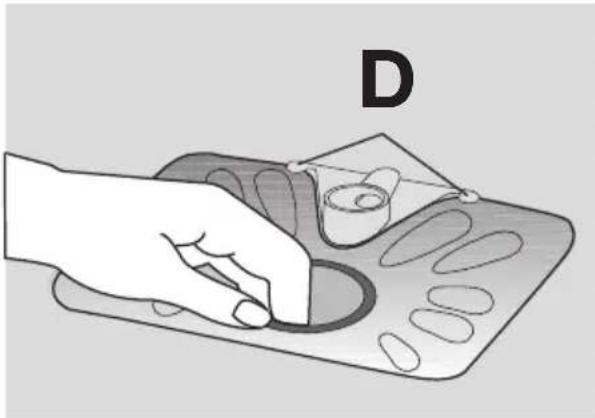

2. Setzen Sie den Flachfilter (C) unten in das Gerät ein. Setzen Sie den Flachfilter korrekt unter den beiden Führungen (D) ein.
3. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) und drücken Sie die Filter zusammen.
4. Setzen Sie das Filtersystem wieder ein.
5. Um das Filtersystem zu arretieren, drehen Sie den Griff des Mikrofilters (B) im Uhrzeigersinn, bis er einrastet.

1. Setzen Sie den Unterkorb ein.
2. Schließen Sie die Tür.

i Nehmen Sie die Sprüharme nicht heraus.

Wenn die Löcher in den Sprüharmen verstopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämm-

chen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche Ursachen und Abhilfe
Die Kontrolllampe für das laufende Programm blinkt ständig.Unterbrochener SignaltonDie Kontrolllampe für das Programmende blinkt 1 Mal.Das Gerät füllt kein Wasser ein.	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Reinigen Sie den Wasserhahn.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist zugesetzt.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist nicht richtig angeschlossen.Möglicherweise ist er geknickt oder gequetscht.Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Die Kontrolllampe für das laufende Programm blinkt ständig.Unterbrochener SignaltonDie Kontrolllampe für das Programmende blinkt 2 Mal.Das Gerät pumpt nicht ab.	Der Siphon ist verstopft.Reinigen Sie den Siphon.Der Wasserablaufschlauch ist nicht richtig angeschlossen.Möglicherweise ist er geknickt oder gequetscht.Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Die Kontrolllampe für das laufende Programm blinkt ständig.Unterbrochener SignaltonDie Kontrolllampe für das Programmende blinkt 3 Mal.Die Aquasafe-Einrichtung ist ausge-löst.	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht. Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür des Geschirrspülers.Der Netzstecker ist nicht eingesteckt.Stecken Sie den Netzstecker in die Steckdose.Die Sicherung der Hausinstallation ist durchgebrannt.Tauschen Sie die Sicherung aus.Die Zeitvorwahl ist eingestellt.Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbro-

chen wurde. Wenn die Störung erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Die folgenden Daten werden benötigt, damit Sie schnell und umfassend Hilfe erhalten:

• Modell (Mod.)
• Produktnummer (PNC)
• Seriennummer (S.N.)

Diese Daten finden Sie auf dem Typenschild.

Tragen Sie die benötigten Daten hier ein:

Modellbeschreibung: ......

Seriennummer: ......

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr	Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 59,6
Höhe in cm 81,8-87,8
Tiefe in cm 55,5
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)
Kapazität Maßgedecke 12

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Wichtig! Halten Sie sich für folgende Tätigkeiten an die Anweisungen in der beiliegenden Schablone:

• Einbau des Geräts.
• Anbringen der Arbeitsplatte.

- Anschließen des Wasserzulaufs und -ablaufs.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle). Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Vergewissern Sie sich, dass die Arbeitsplatte, unter die der Geschirrspüler eingescho-

Wasseranschluss

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulauf- schlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein ben wird, ordnungsgemäß und sicher (an benachbarbarten Küchenschränken/-möbeln, Wänden usw.) befestigt ist.

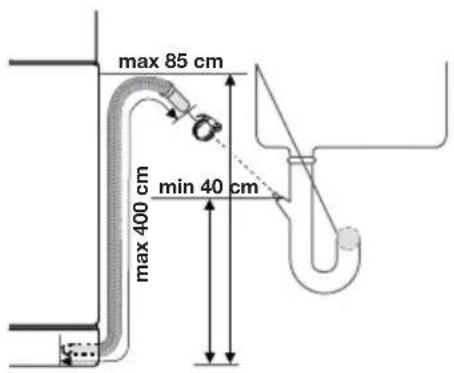

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.
- Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

Warnung! Gefährliche Spannung

1. Schließen Sie den Ablaufschlauch an den Siphon an und befestigen Sie ihn an der Unterseite der Arbeitsplatte. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. Schließen Sie den Ablaufschlauch an ein Standrohr mit Belüftungsöffnung an (Mindestdurchmesser des Innenrohres 4 cm).

max 85 cm max 400 cm min 40 cm

Achten Sie darauf, dass der Wasserablauf- schlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann.

Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Wasser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt.

Ein Verlängerungs-Ablaufschlauch darf nicht länger als 2 Meter sein. Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs.

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen

wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer Spüle ein "Rücklaufventil" hat, kann dieses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Elektrischer Anschluss

Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

rungskabel. Andernfalls besteht Feuergefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten

abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen

über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

⚠️ Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter: www.juno-electrolux.de
