BEDIENUNGSANLEITUNG JSL86254R Juno Electrolux

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2

Gerätebeschreibung 5

Bedienblende 6

Vor der ersten Inbetriebnahme 8

Einstellen des Wasserenthärters 9

Gebrauch von Salz für Geschirrspüler 9

Verwendung von Reinigungsmittel und

Klarspüler 10

Funktion "Multitab" 11

Laden von Besteck und Geschirr 12

Auswählen und Starten eines

Spülprogramms 12

Spülprogramme 13

Reinigung und Pflege 14

Was tun, wenn ... 15

Technische Daten 18

Umwelttipps 18

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Installation und Anwendung sorgfältig dieses Handbuch:

• Für Ihre persönliche Sicherheit und die Sicherheit Ihres Eigentums.
• Für die Achtung der der Umwelt.
• Für die korrekte Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen oder verkaufen. Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Installation und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- oder Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und kleine Tiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Schließen Sie nach dem Beladen oder Entladen des Gerätes stets die Tür, um Verletzungen oder das Stolpern über die offene Tür zu vermeiden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt und darf nicht für gewerbliche, industrielle oder sonstige Zwecke verwendet werden.
• Verwenden Sie das Gerät nicht für andere Zwecke, als für die es gefertigt wurde. Sie vermeiden damit Verletzungen von Personen oder Schäden am Eigentum.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder

auf das Gerät. Dabei besteht Explosions- und Brandgefahr.

• Stellen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)
• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten. Die Salzkörner und das Salzwasser können Korrosion und damit ein Loch im Boden Ihres Geräts verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (wie z. B. Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie vor dem Ende des Spülprogramms kein Geschirr aus dem Gerät.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Dabei besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Installation

• Stellen Sie sicher, dass das Gerät während des Transports nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. und wenden Sie sich bei Bedarf an den Lieferanten.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Die Elektro- und Sanitärinstallation, Inbetriebnahme und Wartung des Geräts dürfen nur durch qualifizierte Personen erfolgen, damit Geräteschäden oder Verletzungen vermieden werden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.

• Wichtig! Halten Sie sich für folgende Tätigkeiten an die Anweisungen auf der beiliegenden Schablone:

• Installation des Geräts.

• Montage der Küchenmöbeltür.
• Anschluss des Wasserzulaufs und -ablaufs.

- Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen installiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss der Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

- Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.

- Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Netzkabel und ein Sicherheitsventil. Der Wasserzulaufschlauch steht nur unter Druck, wenn das Wasser durchläuft. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

- Tauchen Sie den Wasserzulauf- schlauch oder das Sicherheitsventil nicht in Wasser.

– Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.

- Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.

- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Haushaltsstromversorgung entsprechen.

- Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

- Verwenden Sie keine Mehrfachsteckdosen, Steckerleisten oder Verlängerungskabel, da andernfalls Brandgefahr besteht.

- Ersetzen oder wechseln Sie nicht selbst das Netzkabel, sondern wenden Sie sich an den Kundendienst.

- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.

• Wählen Sie eine Netzsteckdose, die auch nach der Installation des Gerätes noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Innenbeleuchtung

Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen der Tür eingeschaltet und beim Schließen der Tür ausgeschaltet.

Warnung! Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in das Licht der Lampe zu schauen.

Die LED-Leuchte ist der KLASSE 2 zuzuordnen in Übereinstimmung mit IEC 60825-1:1993 + A1:1997 + A2:2001.

Wellenlänge der Lichtstrahlen: 450 nm Maximale Abgabeleistung: 548 μW

Für den Austausch der Innenbeleuchtung wenden Sie sich bitte an den Kundendienst.

Ziehen Sie vor dem Austausch der Innenbeleuchtung bitte den Netzstecker aus der Netzsteckdose.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kunden-dienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
  – Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie die Türverriegelung und entsorgen Sie diese. So wird verhindert, dass Kinder oder kleine Tiere im Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.

! Warnung! Die Geschirrspüler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Sollte sich mit diesen Reinigungsmitteln ein Unfall ereignen, wenden Sie sich umgehend an Ihre örtliche Vergiftungszentrale und einen Arzt.
• Sollte das Reinigungsmittel in den Mund gelangen, wenden Sie sich umgehend an Ihre örtliche Vergiftungszentrale und einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umge-

hend an einen Arzt und spülen Sie die Augen mit Wasser aus.

• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

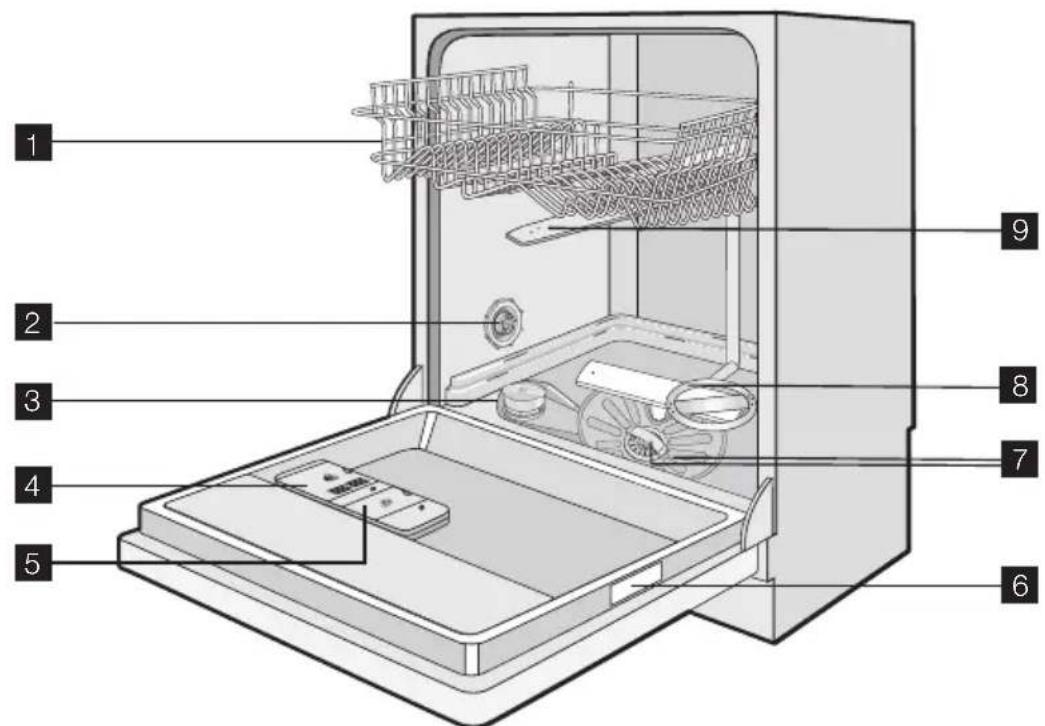

Gerätebeschreibung

1 2 3 4 5 6 7 8 9

1 Oberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspülmittel-Dosierer
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

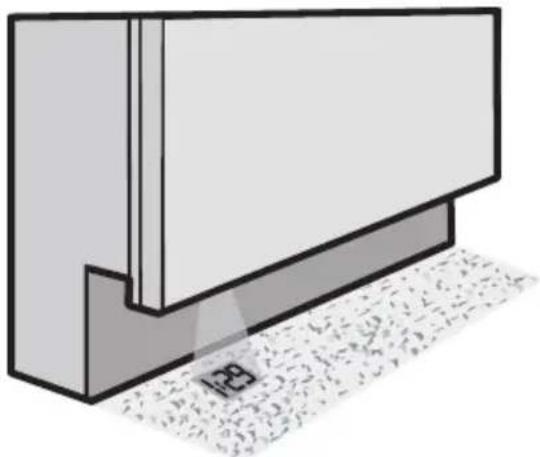

Ein farbiger Lichtstrahl projiziert die Restlaufzeit des Spülprogramms und den Ablauf der Startzeitverzögerung auf Ihren Küchenboden.

TimeBeam

Mit TimeBeam sind Sie stets über die Restlaufzeit des Spülprogramms und den Status der Startzeitverzögerung informiert.

Für gute Lesbarkeit können Sie die Farbe des TimeBeams ändern, um einen guten Kontrast zur Farbe Ihres Küchenbodens zu haben. Es sind 9 verschiedene Farben verfügbar. Die Farbeinstellung ist im Abschnitt „Bedienblende“ beschrieben.

Ist das Gerät höher mit einer bündigen Küchenmöbeltür installiert, ist der Time-Beam nicht sichtbar.

Restlaufzeit des Spülprogramms

• TimeBeam zeigt die Dauer des Spülprogramms an.
  • Die Dauer wird in Schritten von 1 Minute heruntergezählt.
• Am Ende des Spülprogramms wird eine Null auf den Küchenboden projiziert.
• TimeBeam schaltet sich automatisch 10 Minuten nach Beendigung des Spülprogramms aus, wenn das Gerät mit der automatische Abschaltfunktion ausgestattet ist. Siehe Abschnitt „Auswählen und Starten eines Spülprogramms“.

Zeitvorwahl

- TimeBeam projiziert den Ablauf der Startzeitvorwahl in Schritten von 1 Stunde (24 Std., 23 Std. usw.).

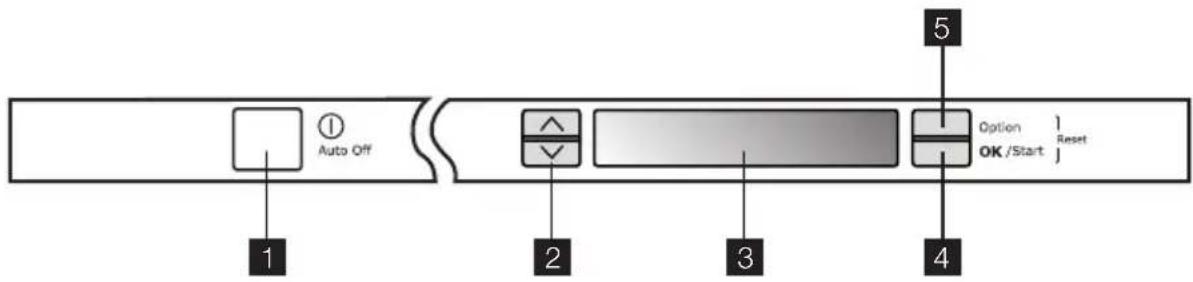

Bedienblende

1 Auto Off 2 3 4 5 Option } Reset OK /Start

1 Ein-/Aus-Taste

2 Scroll-Tasten

3 Display

4 OK/Start-Taste

5 Optionen-Taste

i Meldungen im Display und akustische Signaltöne helfen Ihnen bei der Bedienung des Geräts.

Scroll-Tasten

Mit diesen Tasten können Sie:

• Ein Spülprogramm im Spülprogrammnenü auswählen,
• Optionen im Optionsmenü auswählen.

OK/Start-Taste

Verwenden Sie diese Taste zum:

- Bestätgen oder Speichern einer Option,

- Starten eines Spülprogramms.

- Bestätgen oder Speichern einer Option, - Starten eines Spülprogramms.

Optionen-Taste

Verwenden Sie diese Taste zur Auswahl von Optionen.

Zur Auswahl einer Option:

1. Schalten Sie das Gerät ein.
2. Drücken Sie die Options-Taste: Das Display zeigt das Menü der verfügbaren Optionen an.
3. Drücken Sie eine der Scroll-Tasten, um das Menü zu durchlaufen, und wählen Sie die gewünschte Option.
4. Drücken Sie die OK/Start-Taste zur Bestätigung, oder um in das Untermenü zu gelangen.

5. Drücken Sie eine der Scroll-Tasten zur Auswahl der Einstellung im Untermenü.

6. Drücken Sie die OK/Start-Taste zur Bestätigung.

7. Drücken Sie die Options-Taste, um das Menü zu verlassen.

Optionsmenü

Menü Untermenü Optionsbeschreibung
ZEITVORWAHL		Benutzen Sie diese Funktion, um den Start des Spülprogramms zwischen 1 und 24 Stunden zu verzögern. Der Ablauf der Zeitvorwahl nimmt in Schritten von jeweils 1 Stunde ab (24, 23, 22 usw.). Während der letzten Stunde verringert sich der Ablauf der Zeitvorwahl in Schritten von jeweils 1 Minute (59, 58, 57 usw.).
SAVE ENERGY EIN	AUS	Diese Funktion senkt die Temperatur in der Trocknungsphase, wobei die Energieeinsparung zwischen 10 % und 25 % liegt.Das Geschirr kann am Ende des Programms noch feucht sein. Wir empfehlen dann, zum Trocknen des Geschirrs die Gerätetür einen Spaltbreit zu öffnen.Diese Funktion ist für alle Spülprogramme verfügbar, hat aber bei einigen Programmen keine Auswirkung. Siehe hierzu „Spülprogramme“.
MULTITAB EIN	AUS	Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Siehe Abschnitt „Funktion Multitab“.
EINSTELLUN-GEN	SPRACHE DEUTSCH Sie können die Sprache der Meldungen im Display wählen.Es sind verschiedene Sprachen verfügbar.
	WASSERHÄRTE	Bei der Einstellung der Wasserenthärterstufe beachten Sie den Abschnitt „Einstellen des Wasserenthärters“. Es sind 10 Stufen verfügbar.
KLARSPÜLER Sie können den Klarspülmittel-Dosierer ein- und ausschalten.Werkseitige Einstellung: Aus.
	LAUTSTÄRKE	Sie können die Lautstärke aller Signaltöne einstellen. Es sind 5 Stufen verfügbar.Stufe 0 = stumm.
FARBE Sie können die Farbe für den TimeBeam einstellen, sodass sie einen guten Kontrast zur Farbe Ihres Küchenbodens bietet.Es stehen die Stufen 1 bis 9 mit jeweils einer anderen Farbe zur Verfügung.Stufe 0 = TimeBeam ausgeschaltet.Werkseitige Einstellung: Stufe 1
	HELLIGKEIT	Sie können die Beleuchtung des Displays heller oder dunkler einstellen.Es sind 10 Stufen verfügbar.Werkseitige Einstellung: Stufe 10.

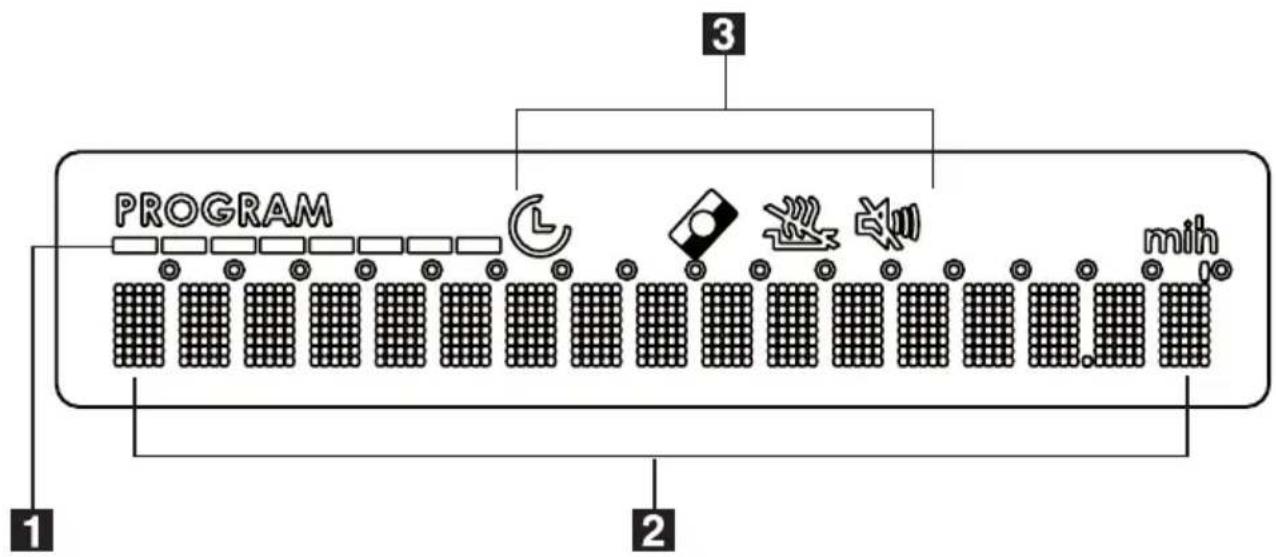

Display

PROGRAM minh 1 2 3

1 Die kleinen Balken zeigen den Ablauf des Spülprogramms an.
2 Meldungen: Spülprogramme, Funktionen und zugehörige Programmphasen werden auf diesem Teil des Displays angezeigt.
3 Symbole

Symbole
	ZEITVORWAHL - leuchtet auf, wenn die Zeitvorwahl eingestellt wurde und während die Zeit abläuft.
	MULTITAB - leuchtet auf, wenn die Funktion eingestellt ist.
	SAVE ENERGY - leuchtet auf, wenn die Funktion eingestellt ist.
	LAUTSTÄRKE - leuchtet auf, wenn die Töne abgeschaltet sind (Stufe 0).

Vor der ersten Inbetriebnahme

Inbetriebnahme des Geräts - Einstellen der Display-Sprache

1. Schalten Sie das Gerät ein.

2. Wenn das Display LANGUAGE ENGLISH anzeigt und das Wort ENGLISH blinkt, können Sie diese Sprache bestätigen oder die Sprache wechseln.

3. Drücken Sie die OK/Start-Taste zur Bestätigung.

4. Wählen Sie eine ander Sprache mit einer der Scroll-Tasten und drücken Sie die OK/Start-Taste zur Bestätigung.

5. Drücken Sie die Options-Taste, um das Menü zu verlassen.

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht und stellen Sie ihn bei Bedarf entsprechend ein.

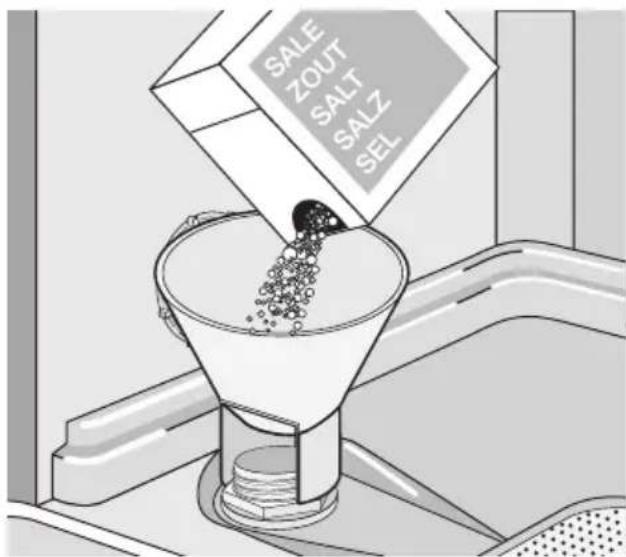

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.
5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.
6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

Wenn Sie Kombi-Reinigungstabletten („3 in 1“, „4 in 1“, „5 in 1“ etc.) verwenden, siehe Abschnitt „Funktion Multi-tab“.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt im Wasser enthaltene Minerale und Salze. Minerale und Salze können sich negativ auf die Funktion des Gerätes auswirken.

Gleichwertige Messeinheiten der Wasserhärtte:

• Deutsche Wasserhärtegrade (dH°)
• Französische Wasserhärtegrade (°TH)

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade)
• Clarke-Werte.

Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem Gebiet ein.

Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Wasserhärteeinstellung
°dH	°TH	mmol/l	Clarke	manuell	elektronisch
51 - 70 91	- 125 9,1 - 12,5	64 - 88		21)	10
43 - 50 76	- 90 7,6 - 9,0	53 - 63		21)	9
37 - 42 65	- 75 6,5 - 7,5	46 - 52		21)	8
29 - 36 51	- 64 5,1 - 6,4	36 - 45		21)	7
23 - 28 40	- 50 4,0 - 5,0	28 - 35		21)	6
19 - 22 33	- 39 3,3 - 3,9	23 - 27		21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

1) Werkseinstellung.
2) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf Härtestufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Öffnen Sie das Optionsmenü.

2. Gehen Sie zu EINSTELLUNGEN.

3. Drücken Sie die OK/Start-Taste zur Bestätigung.
4. Gehen Sie zu WASSERHÄRTE.
5. Drücken Sie die OK/Start-Taste zur Bestätigung.
6. Stellen Sie mit den Scroll-Tasten die Stufe des Wasserenthärters ein. Die richtige Einstellungsstufe können Sie der Tabelle entnehmen.
7. Drücken Sie die OK/Start-Taste zur Bestätigung.
8. Drücken Sie die Options-Taste, um das Menü zu verlassen.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, wird die Meldung, dass der Salzbehälter leer ist, nicht angezeigt.

Gebrauch von Salz für Geschirrspüler

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).

3. Verwenden Sie den Trichter, um den Behälter mit Salz zu füllen.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.
   Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

SALE ZOUT SALT SALZ SEL

Wenn der Salzbehälter leer ist, wird folgende Meldung auf dem Display angezeigt: SALZ FÜLLEN

Die Meldung wird nicht angezeigt, während ein Spülprogramm läuft.

Nach dem Nachfüllen von Salz kann die Meldung noch einige Stunden im Display angezeigt werden. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

Verwendung von Reinigungsmittel und Klarspüler

1 2 3 4 5 6 7 80 20

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

1. Drücken Sie zum Öffnen des Deckels 2 die Freigabetaste 7 des Reinigungsmittelbehälters.
2. Füllen Sie das Reinigungsmittel in den Behälter. 1.
3. Wenn das Spülprogramm einen Vorspülgang hat, schütten Sie eine kleine Menge Reinigungsmittel auf die Innenseite der Gerätetür.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter. 1.
5. Schließen Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

i Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Verwendung von Klarspülmittel

i Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken. Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmittel-Dosierer aufzufüllen:

1. Drücken Sie zum Öffnen des Deckels 6 die Freigabetaste 5 des Klarspülmittel-Dosierers.
2. Füllen Sie den Klarspülmittel-Dosierer 3 mit Klarspülmittel. Die Markierung „max“ zeigt den maximalen Pegel an.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten.

Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Beachten Sie hierzu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt automatisch den Zufluss von Klarspülmittel und Salz.

Die Funktion Multitab deaktiviert die Meldungen, dass die Klarspülmittel- und Salzbehälter leer sind.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Aktivieren Sie die Funktion Multitab vor dem Start des Spülprogramms. Sie können die Funktion Multitab nicht mehr ein- oder ausschalten, wenn das Programm bereits angelaufen ist.

1. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
2. Schließen Sie den Klarspülmittel-Dosierer, indem Sie auf den Deckel drücken, bis er einrastet.

Wenn der Klarspülmittel-Dosierer leer ist, wird folgende Meldung auf dem Display angezeigt: KLARSPÜLER FÜLLEN. Die Meldung wird nicht angezeigt, während ein Spülprogramm läuft.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler 4 zur Erhöhung oder Verringerung der Dosierung.

Schalten Sie die Funktion Multitab wie folgt ein:

- Gehen Sie in das Menü der optionalen Funktionen und aktivieren Sie die Funktion Multitab. Siehe hierzu „Bedienblende“.

Zur Deaktivierung der Funktion Multitab für die separate Verwendung von

Reinigungsmittel, Salz und Klarspülmittel:

1. Gehen Sie in das Menü der optionalen Funktionen und deaktivieren Sie die Funktion Multitab. Siehe hierzu „Bedienblende“.

2. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer.

3. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.

4. Führen Sie ein Spülprogramm ohne Geschirr aus.

5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem Gebiet ein.

6. Stellen Sie die Klarspülmitteldosierung ein.

Laden von Besteck und Geschirr

i Siehe Broschüre „Beispiele für RealLife-Beladungen“.

Hinweise und Tipps

Benutzen Sie das Gerät nicht zur Reinigung von Wasser absorbierenden Gegenständen (z. B. Schwämme und Geschirrtücher).

• Bevor Sie das Gerät mit Geschirr und Besteck beladen, gehen Sie wie folgt vor:
• Entfernen Sie alle Lebensmittelreste vom Geschirr.
  – Weichen Sie angebrannte Reste in Pfannen oder Töpfen ein.

• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:
  – Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
  – Achten Sie darauf, dass sich kein Wasser in Behältnissen oder Vertiefungen sammeln kann.

• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander klebt.
  – Achten Sie darauf, dass die Gläser sich nicht gegenseitig berühren.
  – Legen Sie kleine Gegenstände in den Besteckkorb.

• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
  – Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

- Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zurückzuhalten.

- Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Auswählen und Starten eines Spülprogramms

1. Schalten Sie das Gerät ein.
2. Wählen Sie ggf. die gewünschten Optionen. Siehe hierzu „Bedienblende“.
3. Wählen Sie ein Spülprogramm. Siehe hierzu „Spülprogramme“.
4. Drücken Sie die ÖK/Start-Taste.
5. Wenn der Salzbehälter und/oder der Klarspülmittel-Dosierer leer sind, wird die entsprechende Meldung auf dem Display angezeigt. In diesem Fall startet das Spülprogramm nicht, wenn Sie die Tür schließen. Drücken Sie die OK/Start-Taste erneut.
6. Schließen Sie die Tür. Das Spülprogramm oder der Ablauf der Zeitvorwahl starten automatisch.
   – Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

i Füllen Sie den Salzbehälter und/oder den Klarspülmittel-Dosierer, wenn das Gerät leer ist und bevor Sie ein Spülprogramm starten.

i Ist eine Startzeitverzögerung eingestellt, unterbricht das Öffnen der Tür den Ablauf. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbruch eines Spülprogramms oder der Zeitvorwahl

Wenn ein Spülprogramm oder die Zeitvorwahl noch nicht gestartet sind, können Sie die Auswahl ändern. Wenn ein Spülprogramm oder die Zeitvorwahl in Betrieb sind, kann die Auswahl nicht mehr geändert werden. Für eine neue Auswahl muss das Spülprogramm oder die Zeitvorwahl abgebrochen werden.

Wenn Sie die Zeitvorwahl abbrechen, wird automatisch auch das ausgewählte Spülprogramm gelöscht. In diesem Fall müssen Sie das Spülprogramm erneut auswählen.

1. Halten Sie gleichzeitig die Taste OK/Start und die optionale Funktionstaste gedrückt.

2. Lassen Sie die Tasten los, sobald das Display die Meldung ABBRECHEN ? anzeigt.

3. Drücken Sie die OK/Start-Taste zur Bestätigung und zum Abbruch des Spülprogramms.
4. Bevor Sie ein neues Spülprogramm wählen, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Am Ende des Spülprogramms

• Das Gerät stoppt automatisch.
• Die akustischen Signale ertönen.

1. Öffnen Sie die Tür des Gerätes.

- Im Display erscheinen die Meldungen: PROGRAMM BEENDET und BITTE AUSSCHALTEN.

Wenn der Salzbehälter und/oder der Klarspülmittel-Dosierer leer sind, wird die entsprechende Meldung auf dem Display angezeigt.

1. Sie können das Gerät ausschalten.
2. Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.

Automatische Abschaltung

Die Automatische Abschaltung schaltet das Gerät 10 Minuten nach dem Ende des Waschprogramms automatisch ab.

Dies hilft bei der Senkung des Energieverbrauchs.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

Spülprogramme

Spülprogramme

Programme Verschmutzungsgrad		Spülgut Programmbeschreibung	SAVE ENERGY 1)
AUTOMATIC 2)	Beliebig Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 45 °Coder 70 °C1 oder 2 mittlere SpülgängeKlarspülgangTrocknen	Ja mit Auswirkung
30 MINUTEN 3)	Normal/leicht verschmutzt	Geschirr und Besteck	Hauptspülgang 60 °CSpülgang
70° INTENSIV Stark verschmutzt		Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 70 °C1 mittlerer SpülgangKlarspülgangTrocknen
ENERGIESPA-REN 4)	Normal verschmutzt	Geschirr und Besteck	VorspülenHauptspülgang 50 °C1 mittlerer SpülgangKlarspülgangTrocknen
50 MINUTEN Leicht verschmutzt		Geschirr und Besteck	Hauptspülgang 55 °C1 mittlerer SpülgangKlarspülgang

Programme Verschmutzungsgrad	Spülgut Programmbeschreibung	SAVE ENERGY 1)
ANWÄRMEN Dieses Programm erwärmt das Geschirr vor seiner Verwendung oder entfernt den Staub von lange nicht benutztem Geschirr.		1 heißer Spülgang Ja ohne Auswirkung
45° GLAS Normal/leicht verschmutzt	Empfindliches Geschirr und Gläser	Hauptspülgang 45 °C1 mittlerer Spülgang Klarspülgang TrocknenJa mit Auswirkung
VORSPÜLEN Mit diesem Programm wird das Geschirr kurz gespült, um zu vermeiden, dass Speisereste am Geschirr verkleben und unangenehme Gerüche aus dem Gerät austreten. Verwenden Sie für dieses Programm kein Reinigungsmittel.		1 Kaltspülgang Ja ohne Auswirkung

1) Bei Programmen, auf die sich die Funktion auswirkt, liegt die Energieeinsparung zwischen 10 % und 25 %.

2) Das Gerät stellt die Wassertemperatur und Wassermenge automatisch ein. Diese hängen vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Die Programmdauer und Verbrauchswerte können sich ändern.

3) Wenn Sie eine geringe Beladung haben, bietet dieses Programm eine zeitsparende Lösung mit perfekten Spülergebnissen.

4) Testprogramm für Prüfinstitute. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programme 1)	Energie (kWh) Wasser (in Litern)
AUTOMATIC 0,9 - 1,7 8 - 15
30 MINUTEN 0,9 9
70° INTENSIV 1,4 - 1,6 13 - 15
ENERGIESPAREN 0,9 - 1,0 9 - 11
50 MINUTEN 1,0 - 1,2 10 - 11
ANWÄRMEN 0,8 4
45° GLAS	0,8 - 0,9 11 - 12
VORSPÜLEN	0,1 4

1) Das Display zeigt die Programmdauer an.

i Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung

und die Geschirrmenge können diese Werte verändern.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Schmutzige Filter beeinträchtigen das Spülergebnis. Obwohl die Filter wartungsarm sind, empfehlen wir Ihnen, sie in regelmäßigen Abständen zu überprüfen und, falls nötig, zu reinigen.

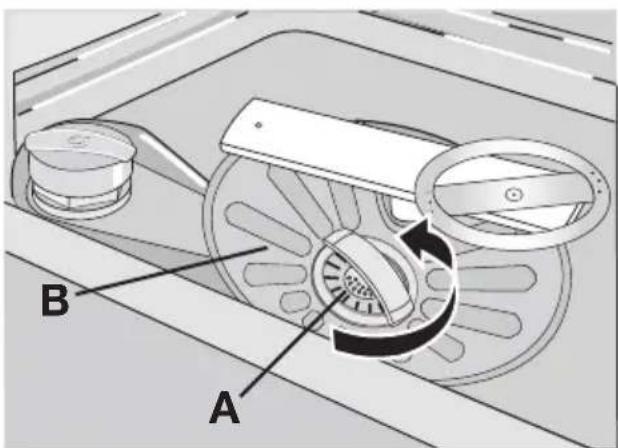

1. Drehen Sie den Filter (A) gegen den Uhrzeigersinn, um ihn zu entfernen und ziehen Sie ihn aus dem Filter (B).

A B

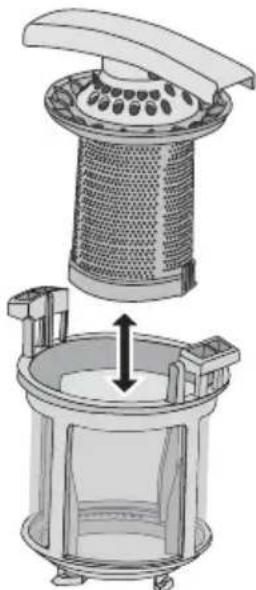

1. Filter (A) besteht aus zwei Teilen. Ziehen Sie diese auseinander, um sie zu zerlegen.

1. Reinigen Sie die Teile gründlich unter fließendem Wasser.
2. Setzen Sie die beiden Teile des Filters (A) ineinander und drücken Sie diese zusammen. Vergewissern Sie sich, dass sie korrekt ineinander sitzen.

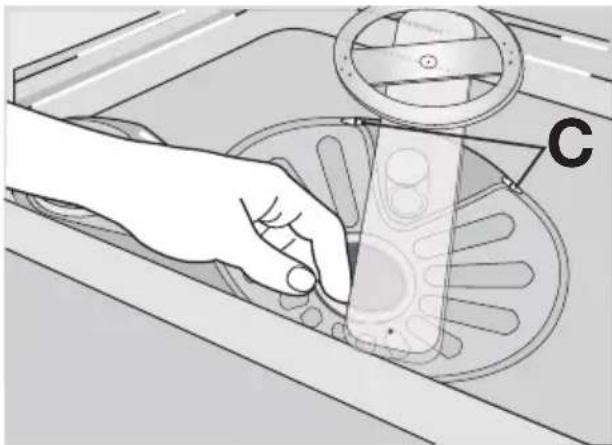

3. Nehmen Sie den Filter (B) heraus.
4. Reinigen Sie den Filter (B) gründlich unter fließendem Wasser.
5. Setzen Sie den Filter (B) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (C) sitzt.

1. Setzen Sie den Filter (A) in den Filter (B) ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktail- spieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder hält während des Betriebs an.

Versuchen Sie zuerst, eine Lösung für das Problem zu finden (beachten Sie die Tabelle).

Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Störung	Fehlercode	Mögliche Ursache	Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Ein Signalton ertönt.Im Display erscheint die Meldung WAS-SERHAHN ÖFF-NEN .	Der Wasserhahn ist geschlossen.	Drehen Sie den Wass- serhahn auf.
Der Wasserdruck ist zu		niedrig.	Wenden Sie sich an Ih-ren lokalen Wasserver-sorger.
Der Wasserhahn ist		blockiert oder durch Kalkablagerungen ver-stopt.	Reinigen Sie den Was-serhahn.
Der Filter im Wasserzu-		laufschlauch ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulauf-		schlauch ist beschädigt.	Stellen Sie sicher, dass der Wasserzulauf-schlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Ein Signalton ertönt.Im Display erscheint die Meldung PUMPE BLOCKIERT .	Der Siphon ist verstopft.	Reinigen Sie den Siphon.
Der Wasserablauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Ablaufschlauch ist		beschädigt.	Stellen Sie sicher, dass der Wasserablauf-schlauch keine Beschädigungen auf-weist.
Die Aquasafe-Einrich-tung ist ausgelöst.	Ein Signalton ertönt.Im Display erscheint die Meldung KUN-DENDIENST ,30 .	Drehen Sie den Was-serhahn zu und wen-den Sie sich an den Kundendienst.
Das Programm startet nicht.	Die Gerätetür ist offen.	Im Display erscheint die Meldung TÜR SCHLIESSEN .	Schließen Sie die Tür richtig.
Der Netzstecker ist		nicht eingesteckt.	Stecken Sie den Netz-stecker in die Steckdo-se.
Die Sicherung im Haus-		sicherungskasten ist durchgebrannt.	Wechseln Sie die Si-cherung aus.
Die Zeitvorwahl ist ein-		gestellt.	Wenn Sie die Zeitvor-wahl abbrechen möchten, siehe „Auswählen und Starten eines Spül-programms“.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Fehlercodes anzeigt, wenden Sie sich an den Kundendienst. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.) ......

Produktnummer (PNC) ......

Seriennummer (S.N.) ....

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Störung Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewählt wird.
Die Körbe waren nicht richtig	beladen, so dass das Wasser nicht alle Oberflächen berührte.	Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnte sich der Sprüharm nicht frei drehen.	Stellen Sie sicher, dass keine inkorrekte Beladung die Sprüharme blockieren kann.
Die Filter sind verschmutzt, nicht	richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Wasserserenthärters		Stellen Sie den Wasserenthärter entsprechend ein.
Verschlusskappe des Salzbehälters nicht richtig geschlossen.		Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr.	Klarspülmitteldosierung zu hoch.	Klarspülmitteldosierung verringern.
Flecken von getrockneten Wassertropfen auf Gläsern und Geschirr.	Klarspülmitteldosierung zu niedrig.	Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Sie haben ein Spülprogramm ohne Trocknungsgang oder mit einem verkürzten Trocknungs-gang gewählt.		Lassen Sie die Tür des Geschirrspülers für einige Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-schaltet. (Der Klarspülmittel-Dosierer wird automatisch abgeschaltet.)		Schalten Sie den Klarspülmittel-Dosierer ein. Siehe Abschnitt „Einschalten des Klarspülmittel-Dosierers“.

Einschalten des Klarspülmittel-Dosierers

- Gehen Sie in das Optionsenü und aktivieren Sie den Klarspülmittel-Dosierer. Siehe hierzu „Bedienblende“.

Technische Daten

Abmessungen Breite 596 mm
Höhe 818 - 898 mm
Tiefe 550 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung 1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.
Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyclen Sie die Materialien mit dem Symbol ☐. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter:

www.juno-electrolux.at

www.juno-electrolux.de
