BEDIENUNGSANLEITUNG JWX14550W Juno Electrolux

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 electrolux Inhalt

Inhalt

Sicherheitshinweise ....5

Gerätebeschreibung......8

Bedienblende....9

Anzeige....10

Täglicher Gebrauch ....10

Waschen 10-15

Trocknen....18-19

Waschen und Trocknen Hinweise.....20

Waschprogramme....23-24

Programminformationen ......25

Trockenprogramme 26

Reinigung und Pflege......27-30

Technische Daten....35

Verbrauchswerte ....35

Aufstellung......36-41

Umweltschutz 42

In dieser Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

Hinweise und Ratschläge

Hinweise zum Umweltschutz

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Bei Waschprogrammen mit hohen Temperaturen kann das Türglas heiß werden. Berühren Sie es daher keinesfalls!
• Stellen Sie sicher, dass keine Kleintiere in die Trommel klettern können. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben, Steine usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
  ●Verwenden Sie nur die empfohlenen Waschmittel und Weichspüler. Zu viel Waschmittel kann die Textilien

schädigen. Beachten Sie die vom Hersteller empfohlenen Mengenangaben.

• Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können zwischen Behälter und Trommel rutschen. Stecken Sie daher solche kleinen Gegenstände vor dem Waschen in ein Wäschenetz oder einen Kopfkissenbezug.
• Benutzen Sie Ihren Wash-Trockner nicht zum Waschen von Materialien ohne Saum oder zerrissenen Stoffen.
  ●Nach dem Waschen und zum Reinigen und Warten der Maschine sollten Sie immer den Netzstecker ziehen und den Wasserhahn zudrehen.
• Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Aufstellung

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.
• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

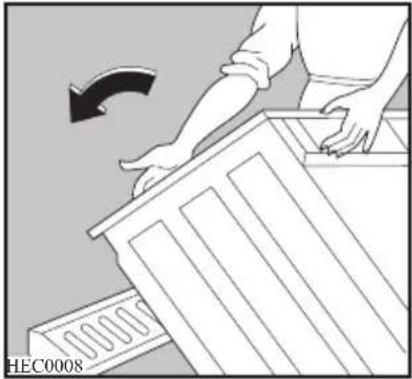

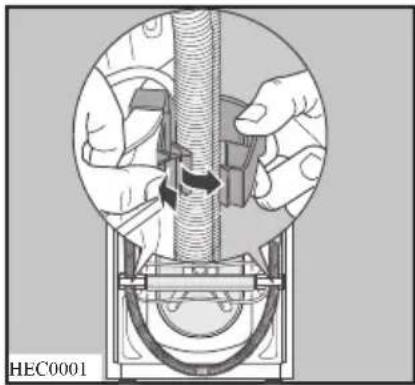

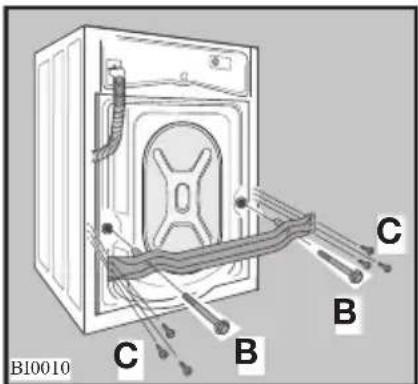

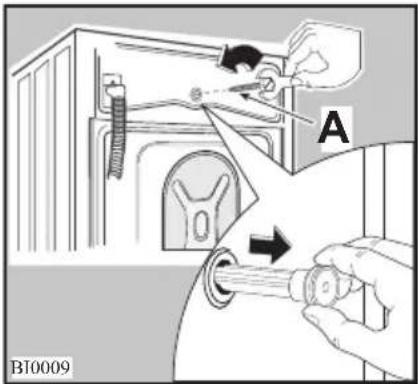

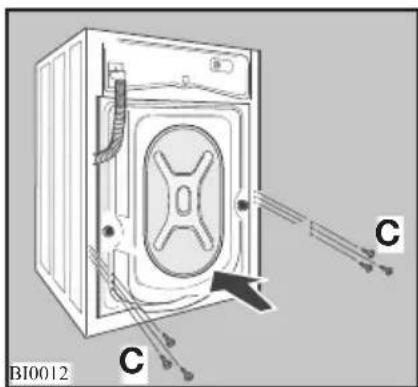

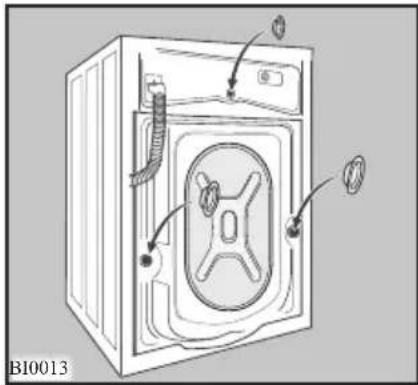

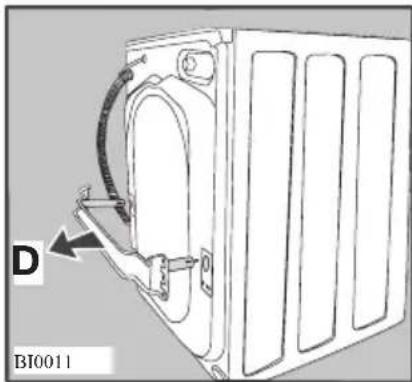

  ●Vor dem Gebrauch müssen alle Verpackungsmaterialien und Transportsicherungen entfernt werden. Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe

entsprechenden Abschnitt in der Benutzerinformation.

●Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem Wasserzulauf- oder Ablaufschlauch steht und dass das Netzkabel nicht eingeklemmt wird.
●Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den Schraubfüßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist.
- Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und Schlauchverbindungen auf Dichtheit.
- Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte das Kapitel "Gefahren durch Frost".
- Sollten für den Anschluss des Geräts Installationsarbeiten erforderlich werden, lassen Sie diese von einem qualifizierten Installateur oder einer anderen kompetenten Person ausführen.
- Sollten für den Anschluss des Geräts Elektrikerarbeiten erforderlich werden, lassen Sie diese von einem qualifizierten Elektriker oder einer anderen kompetenten Person ausführen.

Anwendung

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.

• Waschen und trocknen Sie nur Textilien, die für Maschinenwäsche und den Trockner geeignet sind. Beachten Sie die Pflegesymbole auf den Textiletiketten.

• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Benutzerinformation.

• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und Grasflecken vor dem Waschen separat.
• Einige Decken oder Daunenbetten müssen aufgrund ihres Volumens in großen kommerziellen Maschinen gewaschen und getrocknet werden. Bevor Sie solche Wäschestücke in einer Haushaltswaschmaschine waschen, sollten Sie zuvor den Hersteller kontaktieren.
• Bevor die Wäsche in die Maschine geladen wird, muss unbedingt sichergestellt werden, dass sich keine Feuerzeuge mehr in der Kleidung befinden. Niemals Wäschestücke trocknen, die mit Chemikalien wie Trockenreinigungsflüssigkeiten in Berührung gekommen sind. Diese flüchtigen Substanzen können eine Explosion verursachen. Nur Wäschestücke im Trockner trocknen, die in Wasser gewaschen wurden, oder die durchgelüftet werden sollen.

• Keine Gegenstände aus Kunststoff in die Trommel geben, da der Kunststoff unter der Wärmeeinwirkung schmilzt. Wenn Sie Waschen und anschließend Trocknen möchten, sollten Sie für die Waschmittelzugabe nur die Waschmittelschublade verwenden.

• Kleidungsstücke, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in der Maschine gewaschen werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten entfernt werden, bevor das Kleidungsstück in das Gerät gegeben wird.

• Ziehen Sie niemals am Stromkabel, um den Stecker aus der Steckdose zu ziehen; sondern immer am Stecker.
• Benutzen Sie den Wasch-Trockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Innere des Gerätes frei liegt.
• Lassen Sie zwischen den einzelnen Waschdurchläufen stets die Tür Ihres Geräts leicht offen, um die Türdichtung zu schonen.

Sicherheit von Kindern

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
  ●Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern
  ●Bewahren Sie sämtliche Waschmittel außerhalb der Reichweite von Kindern an einem sicheren Ort auf.

• Stellen Sie sicher, dass keine Kinder oder Kleintiere in die Trommel klettern können.

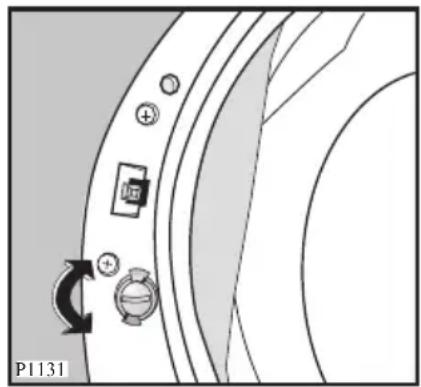

• Dieses Gerät verfügt über eine spezielle Kindersicherung. Zur Aktivierung der Kindersicherung drehen Sie den Knopf in der Tür (ohne Druck) nach rechts, bis sich die Kerbe in horizontaler Position befindet. Falls nötig, benutzen Sie hierzu eine Münze.

Um diese Funktion zu deaktivieren und die Tür wieder schließen zu können, drehen Sie den Knopf nach links, bis die Kerbe wieder in vertikaler Position ist.

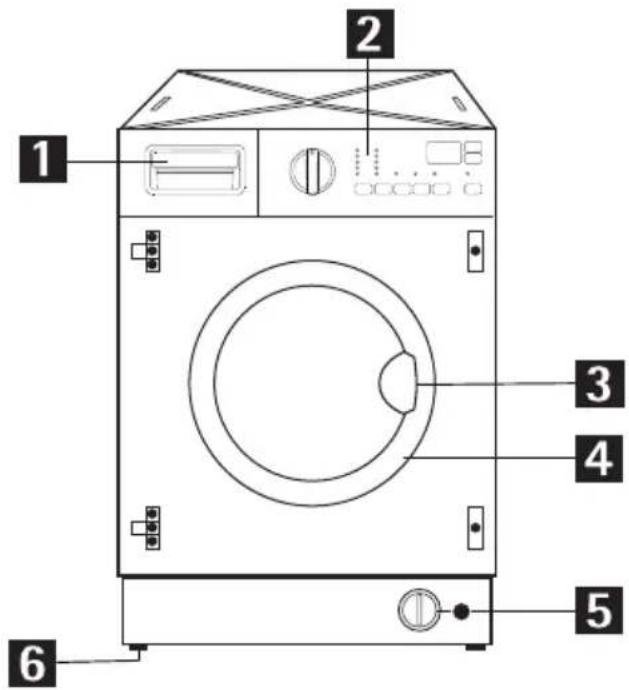

Gerätebeschreibung

Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

Das New Jetsystem ermöglicht die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch.

1 Waschmittelschublade
2 Bedienblende
3 Türgriff

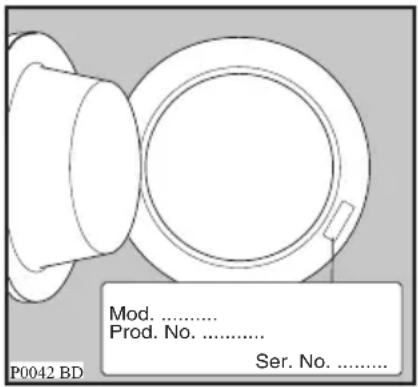

4 Typenschild

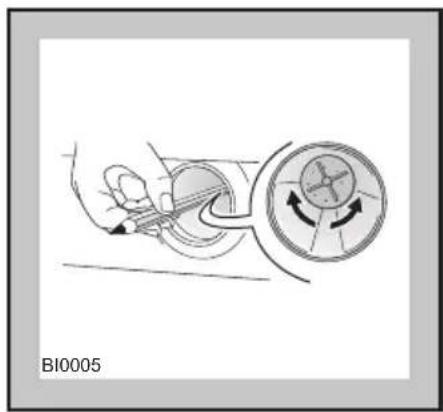

5 Laugenpumpe

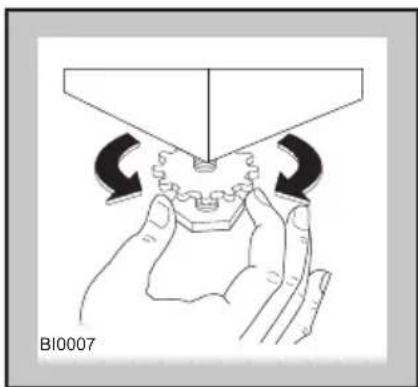

6 Einstellbare Schraubfüße

1 2 3 4 5 6

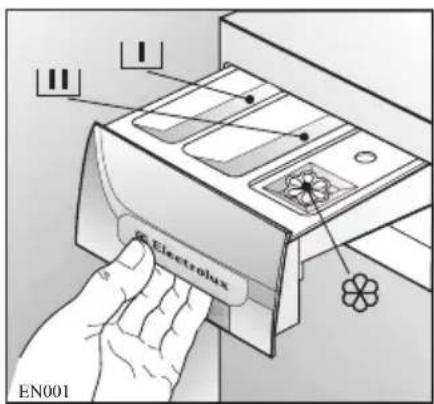

Waschmittelschublade

Waschmittelfach für Vorwäsche. Das Vorwaschmittel wird zu Beginn des Waschprogramms eingespült.

Fach für Waschpulver oder Flüssigwaschmittel für den Hauptwaschgang.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).

Electrolux EN001

Bedienblende

12 9

1 Programmwähler
2 Temperatur-Taste
3 Schleudern-Taste
4 Extra Spülen-Taste (Spoelen +)
5 Trockenzeit -Taste (Droogtijd)

6 Startzeitvorwahl-Taste (Uitgestelde start)
7 Anzeige
8 Start-/Pause-Taste (Start/Pauze)
9 Kontrolllampe Tür verriegelt
10 Time Manager-Tasten( ^ und √ )

Symbole

Kalt ✱, Nachtprogramm Ⓕ, Spülstopp □, Kindersicherung ▶, Tür verriegelt →, Trocken ̄

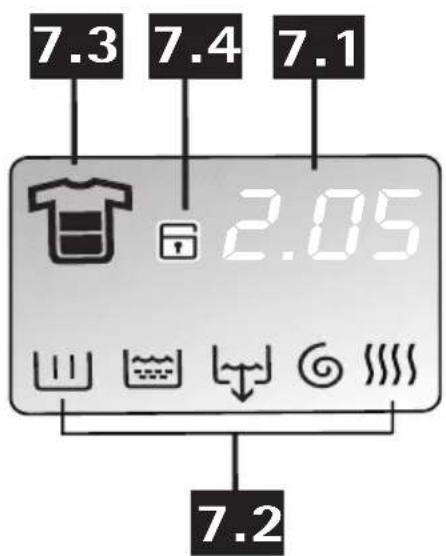

Anzeige (7)

7.3 7.4 7.1 2.05 7.2

7.1 Dauer des ausgewählten Programms/

Nach der Programmauswahl wird die Programmdauer in Stunden und Minuten angezeigt (zum Beispiel 2.05).

Die Dauer wird automatisch aufgrund der maximal empfohlenen Beladung für jede Wäscheart errechnet. Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.

/Gewählte Trockenzeit

Nach Auswahl eines Trockenprogramms wird die Trockenzeit in Minuten oder in Stunden und Minuten angegeben (max. 130Min.).

Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.

/Zeitvorwahl

Die gewählte Zeit bis zum Programmstart erscheint etwa einige Sekunden lang im Display, dann wird die Programmdauer erneut angezeigt.

/Alarmcodes

Im Fall von Betriebsstörungen können einige Alarmcodes angezeigt werden, z.B. E20. (Siehe Kapitel «Was tun, wenn»).

/Falsche Optionswahl

Ist eine Option nicht mit dem eingestellten Waschprogramm kombinierbar, wird die Meldung Fehler etwa 2 Sekunden lang unten in der Anzeige angezeigt, und die rote Kontrolllampe der 8 -Taste beginnt zu blinken.

/Programmende

Nach dem Programmende wird das blinkende Symbol 0.00 angezeigt, die Kontrolllampe 9 und die Kontrolllampe von Taste 8 erlöschen und die Tür kann geöffnet werden

7.2 Symbole für die Wasch-/Trockenphasen

Zur Auswahl des Programms werden die Symbole für die Wasch- und/oder Trockenprogrammphasen entsprechend der verschiedenen Phasen unten in der Anzeige eingeblendet.

Ш = Waschen

Spülen

Nach dem Drücken der Taste Start/Pause und dem Start der Maschine leuchtet nur das Phasensymbol weiterhin auf. Nach dem Ende des Programms werden 3 blinkende Nullen «0.00» angezeigt.

7.3 Symbole für Verschmutzungsphasen

Nach der Auswahl eines Programms erscheint ein Symbol im Display, das den Verschmutzungsgrad angibt, der automatisch vom Gerät vorgeschlagen wird.

7.4 Kindersicherung

Diese Vorrichtung ermöglicht es Ihnen, das Gerät unbeaufsichtigt stehen zu lassen, ohne Sorge haben zu müssen.

Kontrolllampe Tür verriegelt (9)

Die Kontrolllampe9 leuchtet auf und zeigt damit den Start des Gerätes an; die Tür ist verriegelt.

Diese Kontrolllampe zeigt an, dass die Tür geöffnet werden kann:

- Leuchtet: Die Tür lässt sich nicht öffnen.

• Blinkt: Die Tür kann geöffnet werden.
• Erloschene: Die Tür kann geöffnet werden.

Standby-Modus

Wird Ihre Wäsche nicht innerhalb von 10 Minuten nach Programmende entnommen, schaltet sich das Display ab und das Energiesparsystem wird aktiviert. Nur die LED der Taste8 blinkt und weist darauf hin, dass das Gerät abgeschaltet werden muss.

Drücken Sie eine beliebige Taste, um den Energiesparmodus zu verlassen und ein anderes Waschprogramm zu wählen oder das Gerät abzuschalten.

Täglicher Gebrauch

Vor der ersten Inbetriebnahme

• Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der Installationsanweisung entsprechen.
  ●Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel.
  ●Führen Sie anschließend eine Koch-/Buntwäsche 90°C ohne Wäsche in der Maschine aus, um alle fertigungsbedingten Rückstände aus der Trommel und dem Behälter zu entfernen. Füllen Sie einen halben Messbecher Waschmittel in die Waschmittelschublade und starten Sie das Gerät.

Akustische Signale

Die Maschine gibt in folgenden Fällen ein akustisches Signal aus:

●am Ende des Programms
- bei einer Betriebsstörung

Werden die Tasten 4 und 5 gleichzeitig etwa 6 Sekunden lang gedrückt, dann wird das akustische Signal ausgeschaltet (mit Ausnahme des akustischen Signals für Betriebsstörungen).

Das akustische Signal wird wieder aktiviert, wenn Sie die beiden Tasten erneut drücken.

Kindersicherung

Diese Vorrichtung ermöglicht es Ihnen, das Gerät unbeaufsichtigt stehen zu lassen, ohne Sorge haben zu müssen, dass sich Kinder verletzen oder das Gerät beschädigen könnten.

Diese Funktion bleibt auch aktiviert, wenn das Gerät nicht in Betrieb ist. Diese Option kann auf zwei verschiedene Arten eingestellt werden:

1 vor dem Drücken der Taste 8: es ist nicht möglich, das Gerät zu starten.
2 nach dem Drücken der Taste 8: es ist nicht mehr möglich, ein Programm oder eine Option zu ändern.

Zum Ein- oder Ausschalten dieser Option drücken Sie gleichzeitig etwa 6 Sekunden lang die Tasten 5 und 6, bis auf der Anzeige das Symbol 📋 erscheint bzw. erlischt.

Täglicher Gebrauch - Waschen

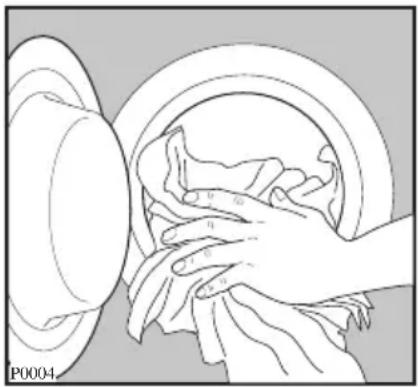

Laden der Wäsche

Öffnen Sie die Tür, indem Sie den Türgriff sanft nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel. Schließen Sie die Tür des Gerätes.

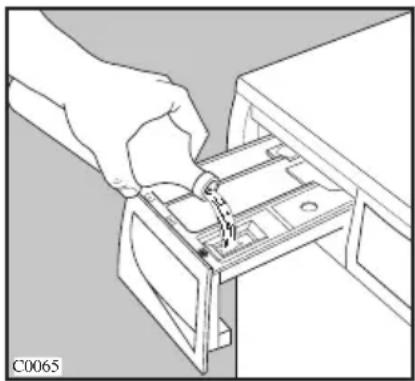

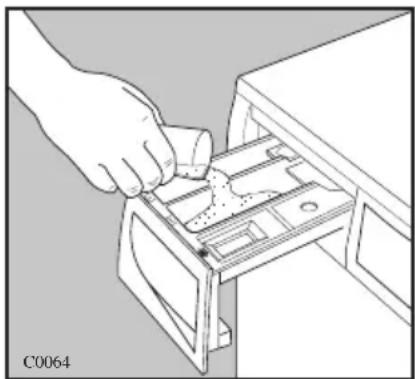

Messen Sie Waschmittel und Weichspüler ab

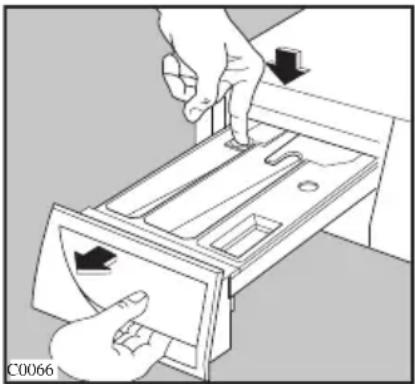

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Messen Sie die benötigte Waschmittelmenge ab und schütten Sie das Waschmittel in die Kammer für den Hauptwaschgang und wenn Sie ein Programm mit Vorwäsche durchführen möchten, schütten Sie Waschmittel in das Fach mit der Markierung

Füllen Sie bei Bedarf Weichspüler in die markierte Kammer (die Markierung «MAX» in der Schublade darf nicht überschritten werden). Schließen Sie die Waschmittelschublade vorsichtig.

Wählen Sie das gewünschte Programm

Drehen Sie den Programmwähler auf das gewünschte Programm. Die Kontrolllampe für 8 beginnt zu blinken und auf der Anzeige wird die Dauer des ausgewählten Programms angezeigt.

Der Programmwähler lässt sich nach rechts oder links drehen. Position ☐zum Rückstellen / Ausschalten der Maschine.

Nach Ablauf des Programms muss der Programmwähler zum Ausschalten der Maschine wieder auf Ogedreht werden.

Achtung!

Wird der Programmwähler auf ein anderes Programm gestellt, während die Maschine arbeitet, blinkt die rote Kontrolllampe der Taste 8 3 Mal und zeigt die Meldung Fehler an, um die falsche Auswahl anzuzeigen. Die Maschine führt das neu gewählte Programm nicht aus.

Zusatzfunktionen

Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Wählen Sie zuerst das gewünschte Programm aus, dann die Optionen und drücken Sie zuletzt die Taste 8.

Wenn diese Tasten gedrückt werden, leuchten die entsprechenden LED-Anzeigen auf. Wenn die Tasten erneut gedrückt werden, erlöschen die LED-Anzeigen.

Falls eine Option nicht mit dem ausgewählten Waschprogramm kombinierbar ist, wird einige Sekunden lang die Meldung Fehler angezeigt, und die rote Kontrolllampe von Taste8 beginnt zu blinken.

Wählen Sie die Temperatur durch Drücken von Taste 2

Drücken Sie wiederholt diese Taste, um die Temperatur zu erhöhen oder zu senken, wenn Sie mit einer anderen Temperatur als der vorgeschlagenen waschen wollen.

Näheres zur maximal zulässigen Temperatur für jedes Programm siehe Kapitel «Waschprogramme»

Wählen Sie die Schleuderdrehzahl oder die Option Spülstopp oder Nachtprogramm durch Drücken von Taste 3

Drücken Sie wiederholt diese Taste, um die Schleuderdrehzahl zu erhöhen oder zu senken, wenn Sie mit einer anderen Schleuderdrehzahl als der vorgeschlagenen schleudern möchten. Die entsprechende LED leuchtet auf.

Spülstopp: Bei dieser Option wird das Wasser des letzten Spülgangs nicht abgepumpt, so dass die Wäschestücke möglichst wenig knittern. Wenn das Programm beendet ist, erlischt die Taste3, und die Anzeige zeigt 3 blinkende Nullen an «0.00», die Kontrolllampe 9 leuchtet, die Kontrolllampe von Taste8 ist erloschen, und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss. Die Tür bleibt verriegelt, weil das Wasser noch abgepumpt werden muss.

Nachtprogramm: Bei Auswahl dieser Zusatzfunktion pumpt die Waschmaschine das Wasser des letzten Spülgangs nicht ab, damit die Wäsche nicht knittert. Da bei diesem Waschgang nicht geschleudert wird, ist dieser geräuscharm und kann nachts oder zu Tageszeiten mit günstigeren Stromkosten eingestellt werden. Bei Koch-/Buntwäsche- und Pflegeleichtprogrammen werden die Spülgänge mit mehr Wasser durchgeführt. Nach Abschluss des Waschprogramms leuchten im Display drei blinkende 0.00 auf, die Kontrolllampe 9 leuchtet, die Kontrolllampe von Taste 8 ist erloschen, und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.

Zum Abpumpen des Wassers lesen Sie bitte das Kapitel «Am Programmende».

Wählen Sie die Option Extra Spülen durch Drücken von Taste 4

Bei Auswahl dieser Funktion führt der Waschautomat einige zusätzliche Spülgänge durch. Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit allergischen Reaktionen gegen Waschmittel.

Wählen Sie die Trockenzeit aus durch Drücken von Taste 5

Wenn Sie ein bestimmtes Trockenprogramm durchführen möchten, drücken Sie bitte die entsprechende Taste, bis die gewünschte Trockenzeit für die jeweilige Wäsche, die Sie trocknen müssen, (Baumwolle oder Synthetik) auf der Anzeige erscheint.

Für Baumwolle können Sie eine Trockenzeit von 10 bis 250 Minuten wählen (4.10).

Für Synthetik können Sie eine Trockenzeit von 10 bis 130 Minuten wählen (2.10).

Durch jeden Tastendruck erhöht sich die Trockenzeit um 5 Minuten.

Wählen Sie die Zeitvorwahl mit Taste 6

Wenn Sie den Waschvorgang später starten möchten, drücken Sie vor dem Start des Programms mehrmals die Taste 6 wiederholt für den gewünschten Startaufschub. Die entsprechende Kontrolllampe leuchtet auf.

Die gewählte Zeitvorwahl (max. 20 Stunden) wird auf dem Display einige Sekunden lang eingeblendet, dann wird wieder die Dauer des zuvor gewählten Programms angezeigt.

Wählen Sie zuerst das Programm, dann diese Zusatzfunktion und drücken Sie die Taste 8.

Wenn Sie während des Ablaufs des Startaufschubs noch weitere Wäsche in die Maschine füllen möchten, drücken Sie die Taste 8, um die Maschine in den Pausenmodus zu schalten. Nachdem Sie die Wäsche eingefüllt haben, schließen Sie die Tür und drücken Sie die Taste 8 erneut.

Sie können die Zeitvorwahl jederzeit vor dem Drücken der Taste 8 abbrechen oder ändern.

Mit dieser Taste kann der Start des Waschprogramms zwischen 30 Min-60 Min - 90 Min, 2 Stunden und dann um 1 Stunde bis zu einem Maximum von 20 Stunden verzögert werden.

Auswahl der Zeitvorwahl.

• Wählen Sie das Programm und die gewünschten Optionen.
• Wählen Sie die Zeitvorwahl.
• Drücken Sie Taste 8: das Gerät zählt die Zeit zunächst stundenweise herunter.

Das Programm beginnt, sobald die Zeitvorwahl abgelaufen ist.

Löschen der Zeitvorwahl nach dem Programmstart

• Drücken Sie Taste 8.
• Drücken Sie Taste 6 einmal, bis das Symbol D'angezeigt wird.
• Drücken Sie Taste 8 erneut.

Die Zeitvorwahl kann nicht ausgewählt werden beim Pumpen Programm.

Wählen Sie Start/Pause durch Drücken von Taste 8

Um das ausgewählte Programm zu starten, drücken Sie Taste 8; die entsprechende grüne Kontrolllampe hört auf zu blinken.

Drücken Sie zur Unterbrechung eines laufenden Programms die Taste 8: die grüne Kontrolllampe hört auf zu blinken. Um das Programm an der Stelle fortzusetzen, an der es unterbrochen wurde, drücken Sie Taste 8 erneut.

Wenn Sie eine Zeitvorwahl ausgewählt haben, beginnt das Gerät jetzt mit dem Herunterzählen.

Wenn eine unzulässige Zusatzfunktion ausgewählt wird, blinkt die integrierte rote Kontrolllampe von Taste 8 3 Mal, und die Meldung Err wird einige Sekunden lang angezeigt.

Wählen Sie die Option Zeitsparen (Time Manager) durch Drücken von Taste 10

Mit dieser Funktion können Sie die Waschzeit ändern, die Ihnen automatisch vom Gerät vorgeschlagen wird.

Durch wiederholtes Drücken dieser Taste können Sie die Dauer des Waschzyklus verlängern oder abkürzen.

Ein Symbol für den Verschmutzungsgrad zeigt auf dem Display den gewählten Grad der Verschmutzung an.

Verschmutzungs grad	Symbol Gewebetyp
Intensiv		Für stark verschmutzte Wäsche
Normal	[YSZ7]	Für normal verschmutzte Wäsche
Kurz		Für einmal getragene oder nur leicht verschmutzte Wäsche
Leicht		Für leicht verschmutzte Wäsche
Schnell spülgang		Für sehr leicht verschmutzte Wäsche
Extra kurz (*)		Für Wäsche, die nur kurze Zeit verwendet bzw. getragen wurde.

*) Wir empfehlen Ihnen, die Beladung der Maschine zu reduzieren (siehe die Tabelle "Waschprogramme").

Wichtig!

Diese Option kann nicht mit den Koch-/Buntwäscheprogrammen

Energiesparen gewählt werden.

Die Verfügbarkeit der

Verschmutzungsgradsymbole ändert sich je nach Wäscheart wie in der folgenden Tabelle gezeigt.

Wäscheart Verschmutzungsgrad
Koch-/Buntwäsche	Intensiv Normal Kurz Leicht				Schnell-spülgang	Extra Schnel-spülgang
95°-90°C	XXXXXX
60°C	XXXXXX
40°C	XXXXXX
30°C	XXXXXX
Kalt	XXXXXX
Bügelleicht
60°C		XXXX
40°C		XXXX
30°C		XXXX
Kalt		XXXX
Feinwäsche
40°C		XXXX
30°C		XXXX
Kalt		XXXX

Ändern einer Zusatzfunktion oder eines laufenden Programms

Solange sie noch nicht vom Programm ausgeführt wird, kann jede

Zusatzfunktion noch geändert werden.

Bevor Sie Änderungen vornehmen können, müssen Sie das Programm unterbrechen. Drücken Sie hierzu die Taste 8.

(Lediglich die Option Zeitsparen kann nach dem Programmstart nicht mehr geändert werden.)

Ein laufendes Programm können Sie nur ändern, indem Sie es abbrechen.

Drehen Sie den Programmwähler auf 0 und anschließend in die neue Programmposition. Starten Sie das neue Programm, indem Sie die Taste 8 erneut drücken. Das Waschwasser in der Trommel wird dabei nicht abgepumpt.

Programm-Unterbrechung

Drücken Sie Taste 8, um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrolllampe beginnt zu blinken. Um das Programm fortzusetzen, drücken Sie die Taste erneut.

Programm löschen

Drehen Sie den Programmwähler auf O, um ein laufendes Programm abzubrechen. Anschließend können Sie ein neues Programm wählen.

Öffnen der Tür nach dem Programmstart

Drücken Sie zunächst die Taste 8, um das laufende Programm zu unterbrechen.

Wenn die Kontrolllampe 9 blinkt und einige Minuten später erlischt, kann die Tür geöffnet werden.

Wenn die Kontrolllampe 9 nicht blinkt und in einigen Minuten nicht erlischt, bedeutet dies, dass die Maschine bereits das Wasser aufheizt, dass der Wasserstand über der Unterkante der Tür ist.

In diesem Fall lässt sich die Tür nicht öffnen.

Wenn Sie die Tür trotzdem öffnen möchten, müssen Sie die Maschine ausschalten, indem Sie den

Programmwähler auf O drehen. Nach einigen Minuten kann die Tür geöffnet werden (Achten Sie auf Wasserstand und Temperatur!).

Nach dem Schließen der Tür ist es

erforderlich, das Programm erneut auszuwählen und Taste 8 zu drücken.

Am Programmende

Das Gerät schaltet automatisch ab. Die Kontrolllampe von Taste 8 erlischt, und es werden drei blinkende «0.00» im Display angezeigt. Das Signal ertönt.

Endet ein Programm oder eine Option damit, dass noch Wasser in der Trommel, steht, dann leuchtet Kontrolllampe 9 weiterhin, und die Tür bleibt verriegelt, um anzuzeigen, dass zuerst das Wasser abgepumpt werden muss, bevor die Tür geöffnet werden kann.

Abpumpen des Wassers:

• Programmwähler auf O drehen
  ●Wählen Sie das Programm Abpumpen oder Schleudern
  ●Verringern Sie bei Bedarf die Schleuderdrehzahl durch entsprechendes Drücken der Taste
  ●Drücken Sie Taste 8

Am Programmende erlischt die Kontrolllampe 9 und die Tür lässt sich öffnen.

Drehen Sie den Programmwahlschalter auf O, um das Gerät abzuschalten.

Entnehmen Sie die Wäsche und prüfen Sie sorgfältig, dass die Trommel leer ist. Wenn Sie keinen weiteren Trockengang starten möchten, schalten Sie das Gerät ab. Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Täglicher Gebrauch - Trocknen

Nur Trocknen

Die empfehlte Beladung zum Trocknen in Ihrem Waschmaschinen-Trockner ist 3 kg Baumwolle und 2 kg für Synthetik.

Hinweis! Mit der Taste «Trockenzeit» kann man bis zu 4 kg von Baumwolle trocknen (siehe Trockenprogramme).

Der Wasserhahn muss offen sein und der Ablaufschlauch im Becken hängen oder an ein Ablaufrohr angeschlossen sein.

1. Laden der Wäsche.
2. Wählen Sie das Trockenprogramm (für Baumwolle oder Synthetik im Trocken bereich).
3. Drücken Sie die Taste 5, bis die gewünschte Zeit auf dem Display erscheint (siehe hierzu Trockenprogramme). Durch jeden Tasten druck erhöht sich die Trockenzeit um 5 Minuten.

Hinweis! Die Programmdauer erhöht sich automatisch um bis zu 2 Minuten. Dies ist völlig normal.

1. Drücken Sie die Taste 8 zum Starten des Programms. Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.

Hinweis! Die verschiedenen Arten von Baumwolle (Handtücher, Bettlaken, T-Shirts und so weiter) oder das abschließende Aufrollen der Wäsche während des Schleudervorgangs können zu einer ungleichmäßigen Trocknung führen. Sollte also einmal ausnahmsweise die Wäsche am Ende des Trockengangs noch leicht feucht sein, empfehlen wir, die

aufgerollten Wäschestücke zunächst voneinander zu trennen und gleichmäßig in der Trommel zu verteilen, und anschließend einen weiteren Trockengang von 20-30 Minuten zu wählen.

1. Bei Programmende ertönt ein Signal. Im Digitaldisplay erscheinen drei blinkende Nullen «0,00». Antiknitterphase bleibt die Kontrolllampe 9 eingeschaltet und die Tür kann nicht geöffnet werden. Zu diesem Zeitpunkt beginnt die Antiknitterphase, die etwa 10 Minuten dauert. In diesem Fall lässt sich die Tür nicht öffnen.

Hinweis!

Möchten Sie die Tür vor oder während der Antiknitterphase öffnen oder diese unterbrechen, drücken Sie eine beliebige Taste oder drehen Sie den Programmwähler auf eine beliebige Programmstellung (außer O); die Tür kann jetzt sofort geöffnet werden.

1. Programmwähler auf Stellung O drehen, um das Gerät auszuschalten. Die Wäsche entnehmen.

Automatik-Waschen und Trocknen (NON-STOP Programm)

Für NON-STOP-Programme die empfehlte Beladung zum Trocknen ist 3 kg für Baumwolle und 2 kg für Synthetik.

Hinweis! Mit der Taste «Trockenzeit» kann man bis zu 4 kg von Baumwolle trocknen (sieheTrockenprogramme).

Keine Dosierkugel o.ä. verwenden, wenn ein Wasch- und Trockenprogramm ausgeführt wird.

1. Laden der Wäsche.
2. Messen Sie Waschmittel und Weichspüler ab.
3. Schalten Sie das Gerät durch Drehen des Programmwählers auf das gewünschte Waschprogramm/-Gewebeart.
4. Wählen Sie die gewünschten Optionen mit den entsprechenden Tasten aus. Wählen Sie nach Möglichkeit keine Schleuderdrehzahl aus, die niedriger ist als die vom Gerät vorgeschlagene Drehzahl, um lange Trockenzeiten und damit auch Energie zu sparen.
   In jedem Fall ist die Reduzierung einer Schleuderdrehzahl nur nach der Auswahl des Trockenprogramms möglich.

Die niedrigsten Werte, die Sie wählen können, sind:

bei eingestellter Trockenzeit: 900

U/min für Baumwolle, und 700 U/min für Synthetik

1. Auswahl der Trockenzeit mit dem Taste 5.
2. Starten Sie das Programm durch Drücken der Taste 8. Nach dem Programmstart wird die verbleibende Zeit im Minutentakt aktualisiert.
3. Drehen Sie bei Programmende den Programmwähler auf Position ○ zum Ausschalten des Geräts.
4. Die Wäsche entnehmen.

Hinweise zum Waschen und Trocknen

Wäsche sortieren

Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche, Wolle.

Temperaturen

90°/95°	für normal verschmutzte weiße Baumwolle und Leinen (z.B. Geschirrtücher, Handtücher, Tischtücher, Betttücher...)
50°/60°	für normal verschmutzte, farbechte Kleidungsstücke (z.B. Hemden, Nachthemden, Schlafanzüge....) aus Leinen, Baumwolle oder Synthetikfasern und für leicht verschmutzte weiße Baumwolle (z.B. Unterwäsche).
Kalt-30°-40°	für Feinwäsche (z.B. Gardinen), Mischwäsche mit Synthetik und Wolle mit dem Etikett «reine Schurwolle, Maschinenwäsche, nicht einlaufend».

Vor dem Beladen des Gerätes

Waschen Sie niemals weiße Wäsche und Buntwäsche gemeinsam. Die weiße Wäsche könnte sich verfärben oder vergrauen.

Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten sie das erste Mal getrennt gewaschen werden.

Kontrollieren Sie, dass sich keine metallenen Gegenstände (z.B. Haarklemmen, Sicherheitsnadeln, Nadeln) in der Wäsche befinden.

Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel und lange

Bänder zusammen.

Entfernen Sie hartnäckige Flecken vor dem Waschen.

Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel oder Waschmittelpaste vor.

Behandeln Sie Gardinen besonders sorgsam. Entfernen Sie Haken, oder stecken Sie diese Wäschestücke in eine Tasche oder ein Wäschenetz.

Dunkle Kleider nicht zusammen mit hellfarbigen Textilien wie Handtücher trocknen, da sie Flusen anziehen können.

Wäsche nach dem Trocknen sofort aus der Trommel nehmen.

Benutzen Sie zur Vermeidung elektrostatischer Aufladung nach dem Trocknen beim Waschen entweder spezielle Weichspüler oder Pflegemittel für Trommeltrockner.

Besonders empfindliches Gewee wie Synthetikvorhänge, Wolle und Seide, Kleidungsstücke mit Metalleinsätzen, Nylonstrümpfe, schwere Wäschestücke wie Anoraks, B ettüberzüge, Bettdecken, Schlafsäcke und Daunenbette dürfen nicht in der Maschine getrocknet werden.

Kleidungsstücke, die mit Schaumstoffpolstern oder ähnlichem Material versehen sind, dürfen nicht in der Maschine getrocknet werden. sie können Feuer fangen.

Auch dürfen Stoffe, die Reste von Haarfärbemitteln oder Haarsprays, Nagellackentferner oder ähnlichen Lösungen enthalten, nicht in der Maschine getrocknet werden, da hierbei schädliche Dämpfe entstehen können.

Bitte befolgen Sie zum Trocknen die Angaben des Herstellers.

Kann im Trockner getrocknet werden
Trocknen bei hohen Temperaturen
Trocknen bei reduzierten Temperaturen
Nicht im Trockner trocknen!

Achtung

Als Trockner arbeitet das Gerät nach dem Kondensationsprinzip.

Aus diesem Grund muss der Wasserhahn geöffnet sein und der Ablaufschlauch in ein Becken oder in ein Ablaufrohr führen, auch beim Trockenvorgang.

Maximale Wäschemengen

Die empfohlenen Wäschemengen finden Sie in den Programmtabellen.

Allgemeine Regeln:

Koch-/Buntwäsche, Leinen: Trommel voll, aber nicht zu dicht gepackt;

Pflegeleicht: Trommel nur halbvoll;

Feinwäsche und Wolle: Trommel nur zu einem Drittel füllen.

Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt.

Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.

Gewichte der Wäschestücke

Die folgenden Gewichtsangaben sind lediglich Richtwerte:

Entfernen von Flecken

Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden.

Blut: Behandeln Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen.

Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab; wiederholen Sie diesen Vorgang mehrere Male.

Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit einem Baumwolltuch ab.

Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich bereits die Gewebestruktur beschädigt.

Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche).

Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur Kochwäsche und farbechte Buntwäsche).

1.200 gBademantel

100 gWindow

700 gBettbezug

500 gBettlaken

200 gKopfklssenbezug

250 gTischluch

200 gFromfernhandtuch

100 gGeschirntuch

200 gNachthemd

100 gDamenslip

600 gArbeitshemd

200 gOberhemd

500 gSchlatanzug

100 gBluse

100 gHerrenunterhose

Tinte: Je nach Tintensorte das Gewebe zunächst mit Aceton (*), dann mit Essigsäure anfeuchten; Rückstände in weißer Wäsche mit Bleichmittel behandeln und anschließend gründlich ausspülen.

Teerflecken: Behandlen Sie die Flecken zunächst mit Fleckentferner, Brennspiritus oder Benzin, dann mit Waschmittelpaste wegreiben.

(*) Verwenden Sie Aceton nicht für Kunstseide.

Wasch- und Zusatzmittel

Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Mengen abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können.

Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Baumwolle, usw.), der Farbe, der Waschtemperatur und dem Verschmutzungsgrad ab.

Es können alle handelsüblichen Wasch-Trocken-Reinigungsmittel für dieses Gerät verwendet werden:

• Pulverwaschmittel für alle Gewebearten,
• Pulverwaschmittel für zartes Gewebe (60°C max.) und Wolle,
• Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60°C) für alle Gewebearten oder nur speziell für Wolle.

Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die entsprechenden Fächer der Waschmittelschublade eingefüllt werden. Die Waschmaschine verfügt überein Umwälzsystem, welches eine optimale Ausnutzung des Waschmittels ermöglicht.

Gießen Sie das Flüssigwaschmittel in das Waschmittelfach direkt vor Programmstart.

Weichspüler oder Stärkezusätze müssen vor dem Start des Waschprogramms in das Fach gegeben werden.

Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie nicht die «MAX»-Markierung in der Waschmittelschublade.

Zu verwendende Waschmittelmenge

Art und Menge des Waschmittels sind abhängig von der Gewebeart, der Füllmenge, dem Verschmutzungsgrad und der Härte des verwendeten Wassers.

Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der Waschmittelmengen.

Verwenden Sie weniger Waschmittel, wenn:

• Sie eine kleine Wäschemenge waschen,
  • die Wäsche nur leicht verschmutzt ist,
• sich beim Waschen viel Schaum bildet.

Die Wasserhärte ist in sogenannte «Wasserhärtebereiche» eingeteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung.

Wasserhärte
Grad	Wäsche	Härtegrad
		Deutsch °dH	Französisch °f.H.
1	0-7 0-15weich
2	8-14 16-25mittel
3	15-21 26-37hart
4	>21 >37

Waschprogramme

Programm/ Temperatur	Wäscheart Zusatzfunktionen		Programmbeschreibung
Koch-/Buntwäsche 90°- Kalt	Weiße und bunte Baumwolle	Schleudern Nachtprogramm Spülstopp Extra Spülen Time Manager*	Hauptwaschgang Spülgänge Schleudergang max. 1400 U/min Max. Beladung Kg 6 ** Red. Beladung Kg 3
Koch-/Buntwäsche mit Vorwäsche 90°- Kalt	Stark verschmutzte Baumwolle	Schleudern Nachtprogramm Spülstopp Extra Spülen Time Manager*	Hauptwaschgang Spülgänge Schleudergang max. 1400 U/min Max. Beladung Kg 6 ** Red. Beladung Kg 3
Pflegeleicht 60°- Kalt	Synthetik- oder Mischgewebe	Schleudern Nachtprogramm Spülstopp Extra Spülen Time Manager*	Hauptwaschgang Spülgänge Schleudergang max. 900 U/min Max. Beladung Kg 3 ** Red. Beladung Kg 1,5
Feinwäsche 40°- Kalt	Zarte Gewebe, zum Beispiel Vorhänge	Nachtprogramm Spülstopp Extra Spülen Time Manager*	Hauptwaschgang Spülgänge Schleudergang max. 700 U/min Max. Beladung Kg 3 ** Red. Beladung Kg 1,5
Bügelfix 60°- Kalt	Synthetik- oder Mischgewebe, das gebügelt werden soll	Schleudern Spülstopp Extra Spülen	Hauptwaschgang Spülgänge Schleudergang max. 900 U/min Max. Beladung Kg 1
Schleudern	Separater Schleudergang für Baumwolle	Schleudern	Abpumpen und Schleudergang max. 1400 U/min Max. Beladung Kg 6

** Wenn Sie die Option Extra Kurz mit der Zeitsparen-Taste wählen, (10), empfehlen wir Ihnen die Reduzierung der maximalen Beladung wie angezeigt. (Red. Beladung= reduzierte Beladung). Die volle Beladung ist mit leicht geminderten Reinigungsergebnissen dennoch möglich.

Waschprogramme

Programm/Temperatur	Wäscheart Zusatzfunktionen		Programmbeschreibung
Abpumpen	Zum Abpumpen des letzten Spülwassers bei Programmen mit Spülstopp und Nachtprogramm Option		Abpumpen des Wassers
Spülen	Separate Spülgänge für Handwaschteile aus Baumwolle	Schleudern Nachtprogramm Spülstopp Extra Spülen	Spülgänge Schleudergang max. 1400 U/min Max. Beladung Kg 6
Seide 30°	Für sanftes Waschen und schonendes Schleuern von Wäschestücken aus Seide	Nachtprogramm Spülstopp	Hauptwaschgang Spülgänge Schleudergang max. 700 U/min Max. Beladung Kg 1
Handwäsche 40°- Kalt	Sonderprogramm für handwaschbare Textilien	Schleudern Nachtprogramm Spülstopp	Hauptwaschgang Spülgänge Schleudergang max. 900 U/min Max. Beladung Kg 2
Wolle 40°- Kalt	Sonderprogramm für Wolle mit dem Etikett "Reine Schurwolle, Maschinenwäsche, nicht einlaufend"	Schleudern Nachtprogramm Spülstopp	Hauptwaschgang Spülgänge Schleudergang max. 900 U/min Max. Beladung Kg 2
Koch-/Bunt-wäsche Energiesparen 90°-40°	Weiße und bunte Baumwolle Energiesparen, leicht bis normal verschmutzte Teile	Schleudern Nachtprogramm Spülstopp Extra Spülen	Hauptwaschgang Spülgänge Schleudergang max. 1400 U/min Max. Beladung Kg 6
O	Zum Löschen des laufenden Waschprogramms und zum Ausschalten des Geräts

Programminformationen

Wolle	Sonderprogramm für Wolltextilien mit Pflegekennzeichen «Reine Schurwolle, nicht einlaufend, waschmaschinenfest» und Feinwäsche mit dem Handwasch-Pflegesymbol
Seide	Ein Feinwäscheprogramm, das besonders für Wäschestücke aus Seide und gemischten Synthetikfasern geeignet ist. Die Waschtemperatur beträgt 30°C.
Energiesparen	Dieses Programm kann für leicht bis normal verschmutzte Baumwolle und Synthetik gewählt werden. Diese Funktion reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen.
Spülen	Mit diesem Programm lassen sich Baumwoll-Wäschestücke spülen und schleudern, die mit der Hand gewaschen wurden.Die Maschine führt 3 Spülgänge durch, anschließend erfolgt ein Schleudergang mit der höchsten Schleuderdrehzahl. Die Schleuderdrehzahl kann durch Drücken der Taste Schleudern reduziert werden.
Abpumpen	Zum Abpumpen des letzten Spülwassers bei Programmen mit Spülstopp-Option.Programmwähler erst auf O stellen, dann das Programm Abpumpen wählen und die Taste-8 drücken.
Schleudern	Separater Schleudergang für handwaschbare Textilien und nach Programmen mit Spülstopp oder Nachtprogramm-Option. Vor der Wahl des Programms muss der Programmwähler auf O gedreht werden. Sie können die Drehzahl mit der entsprechenden Taste passend zur zu schleudernden Wäsche einstellen.
O = Löschen/Aus	Zum Abbrechen eines Programms und zum Abschalten des Geräts drehen Sie den Programmwähler auf O.Anschließend können Sie ein neues Programm wählen.

Trockenprogramme

Trockengrad Gewebetyp		Max. Beladung	Schleuder-drehzahl	Trockenzeit Min.
SchranktrockenGeeignet für Wäschestücke, die ohne Bügeln in den Schrank kommen	Baumwolle und Leinen (Bademäntel, Badetücher etc.)	4 kg	1400	150 - 170
		3 kg	1400	100 - 110
		1.5 kg	1400	65 - 75
	Synthetik und Mischgewebe	2 kg	900	100 - 110
		1 kg 60 - 70	900
BügeltrockenZum Bügeln geeignet	Baumwolle und Leinen (Leintücher, Tischtücher, T-Shirts usw.)	4 kg	1400	120 - 140
		3 kg	1400	80 - 90
		1.5 kg	1400	50 - 60

In Übereinstimmung mit der EU-Richtlinie EN 50229 muss das Referenzprogramm für Koch-/Buntwäsche für die im Energielabel eingetragenen Werte getestet werden, wobei die maximale Waschladung in zwei gleiche Teile zu unterteilen ist und jede Teilladung mit der entsprechenden Trockenzeit getrocknet werden muss.

Reinigung und Pflege

Sie MÜSSEN das Gerät vom Stromnetz trennen, bevor Sie das Gerät reinigen oder warten lassen.

Entkalken

Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters. Dies hilft, Kalkablagerungen zu verhindern.

Nach jedem Waschgang

Lassen Sie die Tür eine Weile offen stehen, damit sich kein Schimmel und keine unangenehmen Gerüche im Gerät bilden. Lässt man die Tür nach dem Waschen offen, schont dies die Gummidichtung.

Waschgang zur Pflege der Maschine

Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können sich Rückstände in der Trommel ansammeln.

Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum Reinigen der Maschine.

Hierzu gehen Sie wie folgt vor:

• In der Trommel darf sich keine Wäsche befinden.
• Wählen Sie das heißeste Baumwollwaschprogramm.
• Verwenden Sie eine normale Menge Pulverwaschmittel mit Bleichmittel.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie anschließend gründlich.

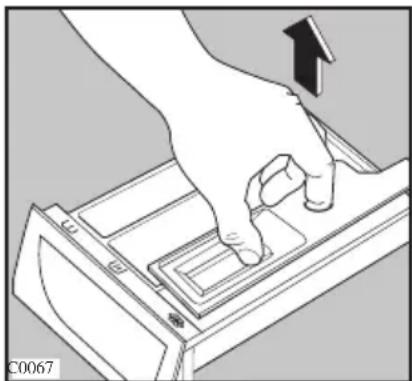

Reinigung der Waschmittelschublade

Die Schublade für Waschpulver und Pflegemittel muss regelmäßig gereinigt werden.

Entnehmen Sie die Schublade, indem Sie die Arretierung herunterdrücken und die Schublade herausziehen. Spülen Sie die Schublade unter einem Wasserhahn aus, um alle Waschmittelrückstände zu entfernen.

Um die Reinigung zu vereinfachen, können Sie den oberen Teil des Pflegemittelfachs abnehmen

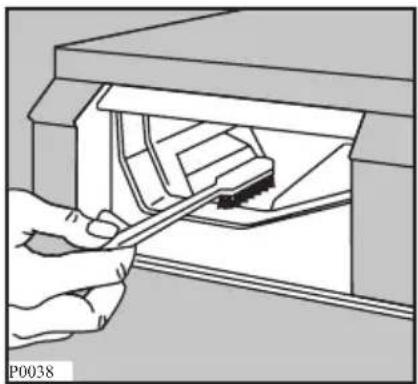

Reinigung der Schubladenaufnahme

Nach dem Herausziehen der Schublade reinigen Sie mit einer kleinen Bürste die Vertiefung. Stellen Sie sicher, dass alle Waschmittelreste an der Ober- und Unterseite in den Rillen entfernt sind. Setzen Sie die Schublade wieder ein und starten Sie das Spülprogramm ohne Wäsche in der Trommel.

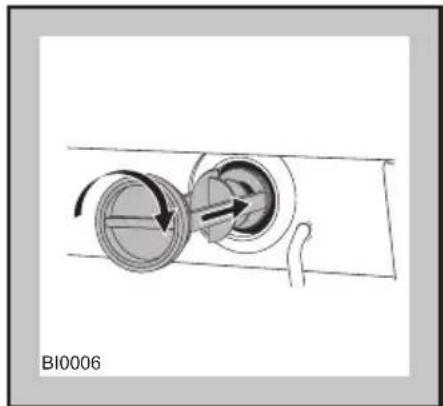

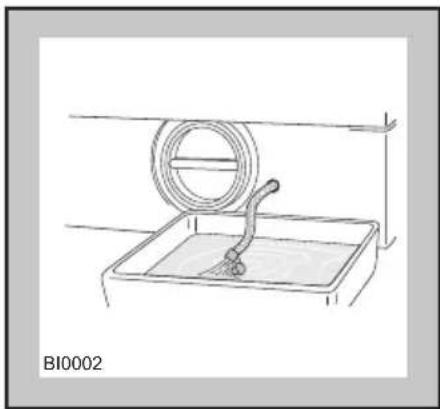

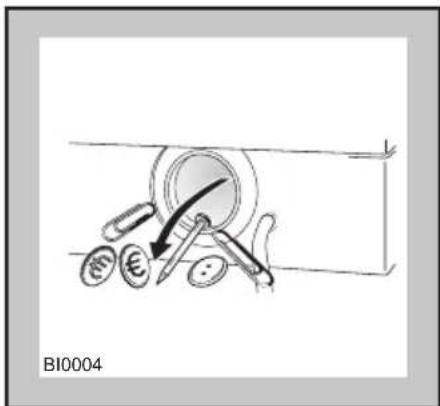

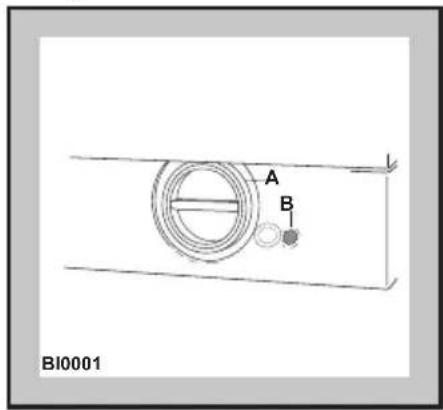

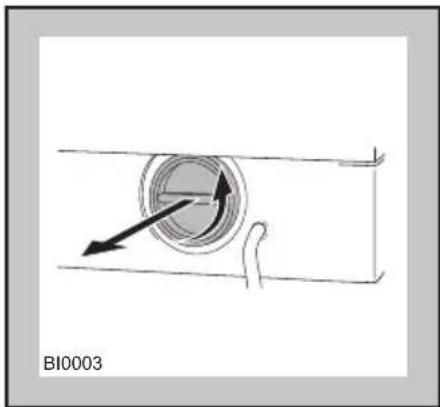

Reinigung der Laugenpumpe

Die Pumpe sollte überprüft werden, wenn

• die Maschine nicht abpumpt und/oder schleudert
• die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil Sicherheitsnadeln, Münzen o.ä. die Pumpe blockieren.

Gehen Sie hierzu folgendermaßen vor:

- Ziehen Sie den Netzstecker aus der Steckdose.

- Falls nötig, warten Sie, bis das Wasser abgekühlt ist.

A B BI0001

- Stellen Sie einen flachen Behälter bereit, um das Restwasser aus der Pumpe aufzufangen.

- Ziehen Sie den Notentleerungsschlauch (B) heraus, halten Sie das Ende in den Behälter und öffnen Sie die Kappe.

- Wenn kein Wasser mehr abläuft, schrauben Sie den Deckel der Pumpe (A) heraus und nehmen Sie ihn ab. Halten Sie einen Lappen bereit, um austretendes Wasser aufzuwischen.

- Drehen Sie den Pumpenflügel und entfernen Sie dabei vorhandene Fremdkörper.

BI0004

• Verschließen Sie den Notentleerungsschlauch und schieben Sie den Schlauch wieder in die Maschine.
• Schrauben Sie den Pumpendeckel wieder fest.

Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden.

Entfernen Sie den Pumpendeckel niemals während eines Waschgangs. Warten Sie immer, bis die Maschine den Waschgang beendet hat und leer ist. Achten Sie beim Aufsetzen des Pumpendeckels auf einen festen Sitz, um zu verhindern, dass Wasser austritt oder dass Kinder den Deckel entfernen können.

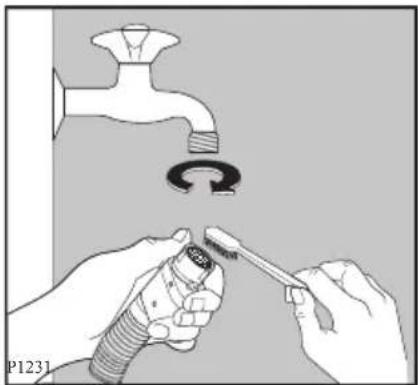

Reinigung des Wassereinlaufsiebs

Wenn Ihr Wasser besonders hart oder kalkhaltig ist, kann sich der Wasserzulauffilter mit der Zeit zusetzen.

Daher sollten Sie ihn von Zeit zu Zeit reinigen.

Schließen Sie den Wasserhahn. Schrauben Sie den Wasserzulaufschlauch ab. Reinigen Sie den Filter mit einer harten Bürste. Schrauben Sie den Zulaufschlauch wieder fest.

Gefahren durch Frost

Wird die Maschine Temperaturen unter 0°C ausgesetzt, sollten bestimmte Vorsichtsmaßnahmen getroffen werden:

• Ziehen Sie den Netzstecker aus der Netzsteckdose;
• Schließen Sie den Wasserhahn.
  • Schrauben Sie den Wasserzulaufschlauch ab.
• Stellen Sie eine Auffangschale direkt neben die Pumpe, um auslaufendes Wasser aufzufangen. Stecken Sie das Ende des Zulaufschlauchs in ein ausreichend großes Gefäß, das auf dem Boden steht, und lassen Sie das Wasser ablaufen.
• Schrauben Sie den Wasserzulaufschlauch wieder auf und setzen Sie die Notkappe erneut in den Pumpendeckel.
• Wenn Sie die Maschine erneut starten möchten, stellen Sie sicher, dass die Raumtemperatur über 0°C liegt.

Notentleerung

Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:

• Ziehen Sie den Netzstecker aus der Netzsteckdose;
• Schließen Sie den Wasserhahn;
• Falls nötig, warten Sie, bis das Wasser abgekühlt ist;
• stellen Sie eine Auffangschale direkt neben die Pumpe, um auslaufendes Wasser aufzufangen. Nehmen Sie die Notkappe vom Pumpendeckel ab. Das Wasser fließt durch die Schwerkraft in den Behälter. Ist der Behälter voll, setzen Sie die Kappe wieder auf den Pumpendeckel. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis kein Wasser mehr herausfließt;
• Falls nötig, reinigen Sie die Pumpe wie vorab beschrieben;
• Setzen Sie den Filter in die Pumpe und schrauben Sie ihn wie zuvor beschrieben ganz fest;
• setzen Sie die Notkappe in den Pumpendeckel.

Störung, was tun

Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen.

Während des Gerätebetriebs kann die rote Kontrolllampe der Taste 8 blinken, einer der folgenden Alarmcodes auf der Anzeige erscheinen und gleichzeitig alle 20 Sekunden einige Signaltöne ausgegeben werden, um anzuzeigen, dass das Gerät nicht arbeitet:

●E10: Störung bei der Wasserversorgung
●E20: Störung des Abpumpsystems
●E40: Tür geöffnet.

Sobald die Störung behoben ist, drücken Sie die Taste 8 zum Neustart des Programms. Wenn nach allen Prüfungen das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Kundendienst.

Störung Mögliche Ursache Abhilfe
Das Gerät startet nicht:●Die Tür ist nicht richtig verschlossen. E40Der Stecker ist nicht richtig in die Steckdose eingesteckt.Die Steckdose wird nicht mit Strom versorgt.Die Hauptsicherung oder die Sicherung in der Steckdose ist durchgebrannt.Der Programmwähler ist nicht in der richtigen Stellung, und die Taste8 wurde nicht gedrückt.Es wurde «Zeitvorwahl» gewählt.Es wurde die «Kindersicherung» gewählt.	●Drücken Sie die Tür fest zu.●Stecken Sie den Stecker fest in die Steckdose.●Bitte prüfen Sie Ihren elektrischen Anschluss.●Ersetzen Sie die Sicherung.●Drehen Sie den Programmwähler in die gewünschte Stellung und drücken Sie die Taste 8 erneut.Soll die Wäsche sofort gewaschen werden, löschen Sie die Zeitvorwahl.Ausschalten der «Kindersicherung» Option.
Die Maschine füllt Wasser auf und pumpt dann sofort ab:	●Das Ende des Ablaufschlauchs ist zu weit unten.	●Siehe den betreffenden Abschnitt in Kapitel “Abpumpen des Wassers”.
Die Waschmaschine füllt kein Wasser auf:	●Der Wasserhahn ist zugedreht. E10●Der Zulaufschlauch ist eingeklemmt oder geknickt. E10●Der Filter im Zulaufschlauch ist verstopft. E10●Die Tür ist nicht richtig geschlossen. E40	●Öffnen Sie den Wasserhahn;●Überprüfen Sie den Anschluss des Zulaufschlauchs.●Reinigen Sie den Filter im Wasserzulaufschlauch.●Drücken Sie die Tür fest zu.
Störung Mögliche	Ursache	Abhilfe
Die Maschine pumpt nicht ab und/oder schleudert nicht:	Der Ablaufschlauch ist eingeklemmt oder geknickt.E20Die Laugenpumpe ist zugesetzt.E20Es wurde die Spülstopp-/Nachtprogramm Option gewählt.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.	Überprüfen Sie den Anschluss des Ablaufschlauchs.Reinigen Sie den Pumpenfilter.Wählen Sie das Programm Schleudern oder Abpumpen.Verteilen Sie die Wäsche neu in der Trommel.
Die Tür lässt sich nicht öffnen:	Das Programm läuft noch.Die Tür wurde noch nicht entriegelt.Es befindet sich Wasser in der Trommel.	Warten Sie das Ende des Waschgangs ab.Warten Sie einige Minuten, bis die Tür entriegelt.Wählen Sie Programm Abpumpen oder Schleudern, um das Wasser aus der Maschine zu entleeren.
In der Trommel ist kein Wasser zu sehen	Moderne Maschinen arbeiten sehr ökonomisch und verbrauchen sehr wenig Wasser, ohne dabei ein schlechteres Waschergebnis zu erzielen.
Wasser auf dem Boden:●Sie haben zu vielWaschmittel oder ein ungeeignetes Waschmittel verwendet (zu starke Schaumbildung).Die Anschlüsse des Zulaufschlauchs auf Dichtheit überprüfen. Undichtigkeiten sind nicht immer leicht zu erkennen, da das Wasser den Schlauch hinabläuft; überprüfen Sie, ob der Schlauch feucht ist.Der Ablaufschlauch ist zugesetzt.Die Kappe des Notentleerungsschlauchs wurde nach der Pumpenreinigung nicht wieder aufgesteckt.	Reduzieren Sie die Waschmittelmenge oder benutzen Sie eine andere Marke.Überprüfen Sie den Anschluss des Zulaufschlauchs.Ersetzen Sie ihn durch einen neuen.Befestigen Sie die Kappe am Notentleerungsschlauch und schieben Sie den Schlauch wieder in die Maschine.
Störung Mögliche Ursache Abhilfe
Unbefriedigende Waschergebnisse:	Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt.Hartnäckige Flecken wurden nicht vorbehandelt.Es wurde eine falsche Temperatur ausgewählt.Die Waschmaschine ist überladen.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie eine andere Marke.Behandeln Sie hartnäckige Flecken mit kommerziellen Produkten.Prüfen Sie, ob Sie die richtige Temperatur eingestellt haben.Nehmen Sie einige Wäschestücke aus der Trommel.
Die Maschine vibriert oder ist laut:	Transportsicherungen und Verpackungsteile wurden nicht entfernt.Die Schraubfüße wurden nicht ausgerichtet.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.Möglicherweise befindet sich nur sehr wenig Wäsche in der Trommel.	Prüfen Sie den korrekten Einbau des Geräts.Prüfen Sie die waagerechte Aufstellung des Geräts.Verteilen Sie die Wäsche neu in der Trommel.Laden Sie mehr Wäsche in die Trommel.
Die Maschine macht ungewöhnliche Geräusche	Diese Maschine ist mit einem Motor ausgestattet, der neben den bekannten Geräuschen anderer Motoren noch ein anderes, ungewohntes Geräusch macht. Dieser neue Motor sorgt für einen weicheren Anlauf und eine gleichmäßigere Verteilung der Wäsche in der Trommel während des Schleuderns sowie für eine bessere Stabilität der Maschine.
Die Maschine trocknet nicht oder sie trocknet nicht richtig	Es wurde keine Trockenzeit oder kein Trocknungsgrad gewähltDer Wasserhahn ist nicht geöffnet (E10)Der Pumpenfilter ist zugesetzt (E20)Die Maschine ist überladen.Das ausgewählte Trockenprogramm oder die Zeit bzw. der Trocknungsgrad war für die Wäsche nicht geeignet.	Auswahl der Trockenzeit und des Trockengrads.Öffnen Sie den Wasserhahn.Reinigen Sie den Pumpenfilter.Nehmen Sie einige Wäschestücke aus der Trommel.Wählen Sie ein geeignetes Trockenprogramm oder eine geeignete Zeit/Trockengrad für die Wäsche.
Das Schleudern startet spät oder die Maschine schleudert überhaupt nicht:	●Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist. Die Wäsche wird neu verteilt, indem die Trommel in die entgegengesetzte Richtung gedreht wird. Dieser Vorgang kann sich einige Male wiederholen, bevor die Unwucht verschwunden ist und das Schleudern fortgesetzt werden kann. Falls die Wäsche nach 10 Minuten immer noch nicht gleichmäßig in der Trommel verteilt ist, bricht die Maschine den Schleudergang ab. Verteilen sie in diesem Fall die Wäsche manuell und wählen Sie das Schleuderprogramm.	●Verteilen Sie die Wäsche neu in der Trommel.

Wenn Sie das Problem nicht genau bestimmen oder lösen können, wenden Sie sich an unseren Kundendienst. Beim Anruf sollten Sie Angaben zum Modell, die Produktnummer, die Seriennummer und das Kaufdatum Ihrer Maschine zur Hand haben: Der Kundendienst benötigt diese Informationen.

Mod. ...... Prod. No. ...... Ser. No. ...... P0042 BD

Technische Daten

Abmessungen Breite 60 cm
	Höhe	85 cm
	Tiefe	63 cm
Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild auf der Gerätetür
Wasserdruck Mindestdruck 0,05 MPa
	Höchstdruck	0,8 MPa
Max. Wäschemenge 6 kg	Koch-/Buntwäsche
Max. Trockenladung 3 kg	Koch-/Buntwäsche Koch-/Buntwäsche (Großer Beladung)	4 kg
	Pflegeleicht	2 kg
Schleuderdrehzahl	Max.	1400 U/min

	Verbrauchswerte
Programm Energie	Wassauverbrauch (in Litern)	(in kWh)	Programmdauer (in Minuten)
Baumwolle 90° 2.157			Die Dauer der einzelnen Programme entnehmen Sie bitte der Anzeige in der Bedienblende.
Baumwolle 60° 1.253
Baumwolle 60° Öko 60° (*)	42	1.02
Synthetik 60°		0.944
Feinwäsche 40°	56	0.55
Wolle 40°	58	0.45

Die Verbrauchsdaten in dieser Tabelle sind nur Empfehlungen, da sie sich je nach Menge und Art der Wäsche, Einlasstemperatur und Außentemperatur ändern. Die Werte beziehen sich auf die jeweils höchsten Temperaturen jedes Waschprogramms.

(*) Das Programm "Eco 🔊" 60°C ist das Referenzprogramm für die im Energie-label eingetragenen Werte mit einer Beladung von 7 kg gemäß Standard EEC 92/75.

Aufstellung

Auspacken

Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden.

Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Gerätes aufzubewahren.

1. Legen Sie die Maschine nach Entfernen der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen.

1. Entnehmen Sie das Stromkabel und den Ablaufschlauch aus den Schlauchhalterungen auf der Geräterückseite.

1. Lösen und entnehmen Sie die Schraube A auf der Rückseite mit dem beiliegenden Schraubenschlüssel. Schieben Sie das Kunststoff-Distanzstück heraus.

A BT0009

1. Lösen Sie die beiden hinteren großen Schrauben B und die sechs kleineren Schrauben C.

B10010 C B C

1. Entfernen Sie die Halterung D und ziehen Sie die sechs kleineren Schrauben C fest.

D BI0011

BI0012 C C

1. Verschließen Sie das kleinere obere Loch und die beiden größeren Löcher mit den entsprechenden Kunststoffkappen, die sich im Beutel mit der Benutzerinformation befinden.

B10013

Aufstellung

Stellen Sie das Gerät auf einem ebenen, harten Boden auf. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Läufer usw. beeinträchtigt wird. Kontrollieren Sie, dass die Maschine weder die Wand noch andere Küchengeräte berührt. Das Gerät kann mit den verstellbaren Schraubfüßen waagrecht ausgerichtet werden. Die Schraubfüße sind mit selbstsichernden Schrauben ausgestattet, wodurch sie sich eventuell nur schwer drehen lassen.

Jedoch MUSS die Maschine einen waagerechten und festen Stand haben. Falls notwendig, überprüfen Sie die waagerechte Aufstellung mit einer Wasserwaage.

Sämtliche Einstellungen können mit einem Schraubenschlüssel vorgenommen werden.

Eine korrekt waagerechte Ausrichtung des Geräts verhindert Vibrationen, laute Geräusche und ein Verrutschen der Maschine während des Betriebs. Stellen Sie niemals Pappe, Holz oder ähnliches Material unter das Gerät, um Unebenheiten des Bodens auszugleichen.

BI0008

Wasserzulauf

Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel. Verwenden Sie für den Wasseranschluss nicht den Schlauch von Ihrer bisherigen Maschine.

1. Öffnen Sie die Tür und ziehen Sie den Zulaufschlauch heraus.

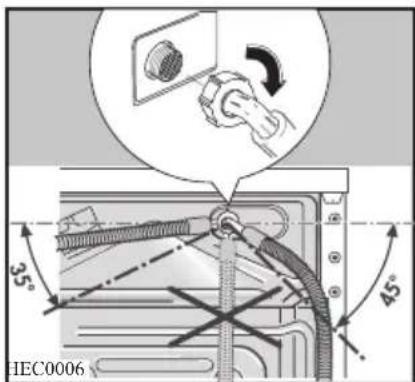

2. Schließen Sie den Schlauch mit dem Winkelverbindungsstück an die Maschine an.

Richten Sie den Zulaufschlauch nicht nach unten. Drehen Sie den Winkel für den Schlauch nach links oder rechts, je nach der Position des Wasserhahns.

HEC0006 35° 45°

1. Schließen Sie den Schlauch korrekt durch Lösen der Ringmutter an. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

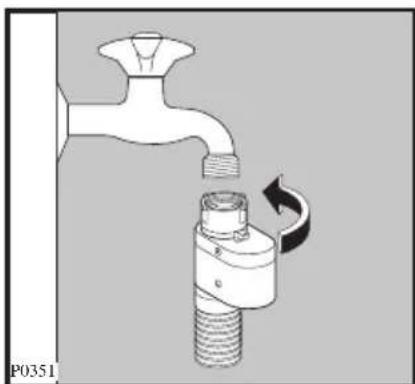

2. Schließen Sie den Schlauch an einen Wasserhahn mit Schlauchverschraubung 3/4" an. Verwenden Sie stets den mit dem Gerät mitgelieferten Schlauch.

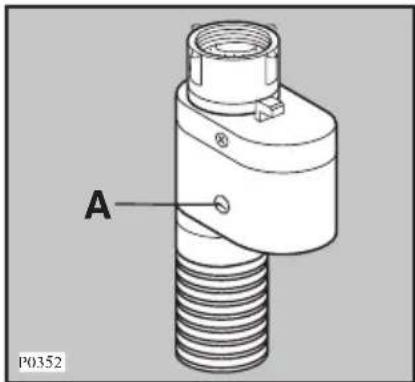

Der Wasserzulaufschlauch ist mit einer Wasserstopp-Vorrichtung als Schutz gegen Wasserschäden ausgestattet, die durch das natürliche Altern des Schlauchs auftreten können.

Dieser Fehler sollte durch ein rotes Feld im Sichtfenster «A» angezeigt werden. Sollte dies auftreten, schließen Sie den Wasserhahn und wenden Sie sich für den Austausch des Schlauchs an Ihren Kundendienst.

A P0352

Der Zulaufschlauch darf nicht verlängert werden. Ist er zu kurz und möchten Sie den Hahn nicht verlegen, müssen Sie einen neuen, längeren Schlauch speziell zur Verwendung für diesen Gerätetyp kaufen.

Abpumpen

Das Ende des Ablaufschlauchs kann auf drei Weisen wie folgt angeschlossen werden:

Das Ende des Schlauchs wird mit der mit der Maschine mitgelieferten Plastikschlauchführung über die Beckenkante gehängt. Achten Sie in diesem Fall darauf, dass das Schlauchende während des Abpumpens nicht abrutschen kann. Fixieren Sie es mit einem Stück Schnur am Hahn oder befestigen Sie es an der Wand.

Sie können den Schlauch an den Wasserablauf eines Waschbeckens anschließen. Das Verzweigungsstück muss sich oberhalb des Siphons befinden. Der Anschluss muss einen Abstand von mindestens 60 cm vom Fußboden haben.

Direkte Einleitung in ein Ablaufrohr bei einer Höhe nicht unter 60 cm und nicht über 90 cm. Das Ende des Ablaufschlauchs muss stets belüftetsein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.

Der Zulaufschlauch darf nicht geknickt werden.

PI 18

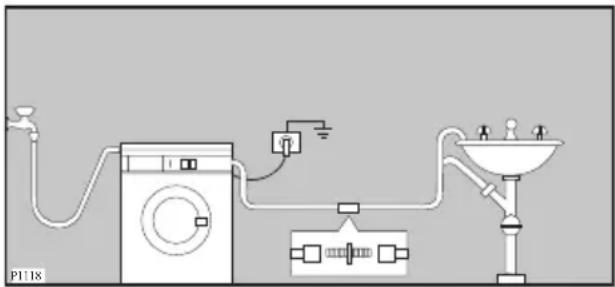

Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch und ein Verbindungsstück erhalten Sie bei unserem Kundendienst.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung finden Sie auf dem Typenschild, das im Bereich der Einfüllöffnung angebracht ist, und im Kapitel «Technische Daten».

Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.

Die Maschine an eine geerdete Steckdose anschließen.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen sollten.

Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.

Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren Kundendienst durchgeführt werden.

Festanschluss

Ein Festanschluss darf nur durch einen autorisierten Elektro-Fachmann erfolgen. Der Schalter darf das gelbe und grüne Massekabel an keiner Stelle unterbrechen. Diese Installation muss von einem qualifizierten Elektriker ausgeführt werden.

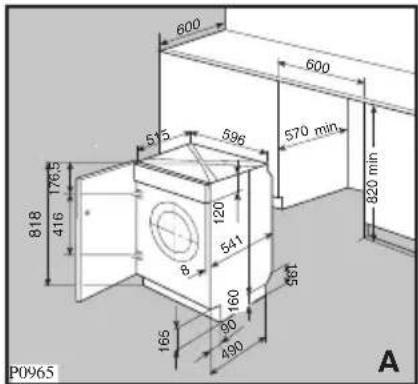

Einbau-Anweisungen

Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden.

Die Nischenmaße sind aus der Abbildung "A"ersichtlich.

600 600 570 min 820 min 515 596 120 541 8 160 30 165 416 818 76.5 P0965 A

Vorbereitung und Montage der Tür

Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen

Küchenmöbel integrieren zu können. Das Gerät ist ab Werk für den Türanschlag links ausgerüstet. In diesem Fall genügt es, die zwei mitgelieferten Scharniere (1) und den Gegenmagnet (6) in der richtigen Höhe anzuschrauben (Abb. B).

B 6 4 1 7 3 2 5 P0982

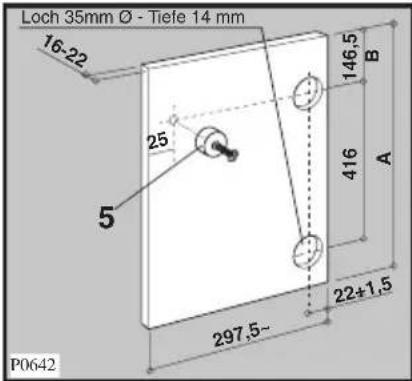

a) Möbeltür

Die Maße der Möbeltür betragen:

- Breite 595-598 mm

- Dicke 16-22 mm

Die Höhe (C - Abb. C) kann nicht angegeben werden, da dies von den Gegebenheiten der angrenzenden Möbel abhängt, z.B. Sockelhöhe der Küche.

Loch 35mm Ø - Tiefe 14 mm 16-22 25 5 146,5 416 A 297,5- 22±1,5 P0642

b) Scharniere

Damit die Scharniere an der Tür befestigt werden können, müssen an der Türinnenseite zwei Löcher (35 mm ∅, 14 mm tief) gebohrt werden. Der Lochabstand beträgt 416 mm. Das Maß (B) (Unterkante Arbeitsplatte bis Mitte oberes Scharnierloch) beträgt ca. 178 mm.

Dies ist eine unverbindliche Angabe, denn auch die angrenzenden Möbel müssen hier berücksichtigt werden. Eine Nachjustage der Türhöhe von +/- 3,5 mm ist über die Scharnieranschläge möglich. Die erforderlichen Maße sind der Abbildung "C" zu entnehmen.

Die Scharniere werden mit Holzschrauben an der Tür befestigt (2 - Abb. B)

c) Montage der Tür

Die Scharniere werden nun mit den Schrauben M 5 x 15 am Gerät befestigt (3 - Abb. B). Die Scharniere können, um die unterschiedlichen Dicken der Tür auszugleichen, waagrecht verstellt werden.

Um die perfekte Angleichung der Tür zu erreichen muss die Schraube (3 - Abb.

B)herausgeschraubt werden. Nach Regulierung der Tür die Schraube verschrauben.

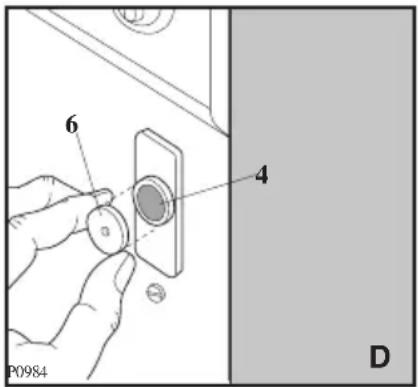

d) Gegenmagnet (6)

Ein Magnetverschluss hält die Tür geschlossen. Damit dieser funktioniert, muss an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gum-miring) angeschraubt werden (6 - Abb. B) Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D)

6 4 P0984 D

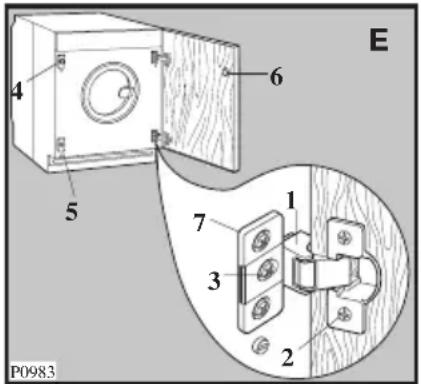

Türanschlagwechsel

Falls ein Wechsel des Türanschlags nach rechts erforderlich ist, gehen Sie wie folgt vor:

die Plättchen (7), den Magnet (4) und das Plättchen (5) gegenüber montieren und den Gegenmagnet (6) und die Scharniere (1) im Innern der Türe montieren (Abb. Bünd E).

Achtung! Gewechselt werden kann nur die Gerätevortür, nicht die Einfülltür.

4 5 6 E 1 7 3 2 P0983

Umweltschutz

Verpackungsmaterial

Material mit dem Symbol ist wiederverwertbar.

$$

Solche Materialien können der Wiederverwertung zugeführt werden, indem sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.

Altgerät

Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein wichtiger Beitrag zum Umweltschutz!

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweise zum Umweltschutz

Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie bitte folgende Tipps:

- Normal verschmutzte Wäsche kann ohne Vorwäsche gewaschen werden. Dies spart Waschmittel, Wasser und Energie (und die Umwelt wird weniger belastet).

- Das Gerät arbeitet wirtschaftlicher bei voller Beladung.

- Mit einer entsprechenden Vorbehandlung lassen sich Flecke und gewisse Verschmutzungen entfernen; danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.

- Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad und der Wäschemenge.
