BEDIENUNGSANLEITUNG JSI6465S JUNO

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Benutzerinformation! Bewahren Sie bitte die Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Numerierte Handlungsanweisungen leiten Sie Schritt für Schritt beim Bedienen des Geräts.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit diesem Zeichen sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Für eventuell auftretende Störungen enthält die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“. Sollten diese Hinweise nicht ausreichen, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle. Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung. Beachten Sie dazu das Kapitel „Service“.

Ihr Geschirrspülautomat hat das neue Spülsystem „IMPULSSPÜLEN“.

Um eine bessere Reinigung des Geschirrs zu erzielen, werden bei diesem Spülsystem während eines Spülprogramms die Motordrehzahl und der Sprühdruck variiert. Daher variiert auch der Geräuschpegel des laufenden Spülprogramms.

Inhalt

Sicherheitshinweise 4

Entsorgung 5

Wirtschaftlich und umweltbewußt spülen 5

Geräteansicht und Bedienblende 6

Vor der ersten Inbetriebnahme 8

Wasserenthärter einstellen 8

Spezialsalz für Wasserenthärter einfüllen 9

Klarspüler einfüllen 10

Klarspülerdosierung einstellen 10

Im täglichen Gebrauch 11

Besteck und Geschirr einordnen 11

Besteck einordnen 12

Töpfe, Pfannen und große Teller einordnen 12

Tassen, Gläser und Kaffeeservice einordnen 13

Oberkorb in der Höhe verstellen 14

Reinigungsmittel einfüllen 15

Spülprogramm auswählen (Programmtabelle) 16

Spülprogramm starten 17

Spülprogramm wechseln/unterbrechen/abbrechen 17

Beladungserkennung 17

Startzeitvorwahl einstellen oder ändern 18

Geschirrspüler ausschalten 18

Pflege und Reinigung 19

Reinigung der Siebe 19

Was tun, wenn.... 20

...Fehlermeldungen angezeigt werden. 20

...es Probleme beim Betrieb des Geschirrspülers gibt. 21

...das Spülergebnis nicht zufriedenstellend ist. 21

Technische Daten 22

Hinweise für Prüfinstitute 23

Aufstell- und Anschlußanweisung 25

Aufstellen des Geschirrspülers 25

Integrierbarer Geschirrspüler 25

Unterbau-Geschirrspüler 26

Standgeräte 26

Anschließen des Geschirrspülers 27

Wasseranschluß 27

Zulässiger Wasserdruck 27

Zulaufschlauch anschließen 27

Wasserablauf 28

Wasserschutzsystem 28

Elektrischer Anschluß 29

Anschlußtechnik 30

Service 31

Sicherheitshinweise

Die Sicherheit von JUNO-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Aufstellung, Anschluß, Inbetriebnahme

• Der Geschirrspüler darf nur stehend transportiert werden.
• Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Wie der Geschirrspüler ordnungsgemäß aufgestellt und angeschlossen wird, lesen Sie im Kapitel „Installation“. Vielfachstecker /-kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr durch Überhitzung!

Sicherheit von Kindern

• Kinder erkennen oft nicht die Gefahren, die im Umgang mit Elektrogeräten liegen. Sorgen Sie daher für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Geschirrspüler spielen – es besteht die Gefahr, daß Kinder sich einschließen (Erstickungsgefahr!).
• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Spülmittel können Verätzungen in Augen, Mund und Rachen verursachen oder sogar zum Erstikken führen! Beachten Sie die Sicherheitshinweise der Hersteller der Spül- und Reinigungsmittel.
• Das Wasser in der Spülmaschine ist kein Trinkwasser. Falls noch Spülmittelreste im Gerät sein sollten besteht Verätzungsgefahr!
• Bei Entsorgung des Geschirrspülers: Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß zerstören, so daß die Tür nicht mehr schließt.

Allgemeine Sicherheit

- Reparaturen am Geschirrspüler dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu-/Ablaufschlauch beschädigt sind oder Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen zugänglich ist.
• Wenn die Anschlußleitung beschädigt ist, oder durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im JUNO Kundendienst) durch einen von JUNO autorisierten Kundendienst ersetzt werden.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Achten Sie darauf, daß die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von Geschirr stets geschlossen ist. So vermeiden Sie, daß jemand über die geöffnete Tür stolpern und sich verletzen kann.
• Hat der Geschirrspüler eine Messerschublade, müssen spitze Messer und scharfkantige Besteckteile in die Messerschublade gelegt werden. Hat der Geschirrspüler keine Messerschublade, müssen spitze Messer und scharfkantige Besteckteile in den Oberkorb gelegt oder mit der Spitze nach unten in den Besteckkorb gestellt werden.

Bestimmungsgemäße Verwendung

• Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das Gerät zweckentfremdet oder falsch bedient, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen.
• Vergewissern Sie sich vor der Verwendung von Spezialsalz, Reinigungs- sowie Klarspülmittel, daß der Hersteller dieser Produkte deren Einsatz in Haushaltsgeschirrspülern ausdrücklich erlaubt.
• Keine Lösungsmittel in den Geschirrspüler geben. Explosionsgefahr!
• Das Wasserschutzsystem schützt zuverlässig vor Wasserschäden. Dafür müssen folgende Voraussetzungen erfüllt sein:
• Netzanschluß muß auch bei ausgeschaltetem Geschirrspüler bestehen bleiben.
• Geschirrspüler muß ordnungsgemäß installiert sein.
• Wasserhahn immer zudrehen, wenn der Geschirrspüler längere Zeit nicht beaufsichtigt ist, z. B. Urlaubsreise.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Im Fehlerfall zuerst Wasserhahn schließen, dann das Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen herausdrehen.

Verpackungmaterial entsorgen

Entsorgen Sie das Verpackungsmaterial des Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

• Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet:

• PE< für Polyethylen, z. B. Verpackungsfolien
  ->PS< für Polystyrol, z. B. Polsterteile (grund-sätzlich FCKW-frei)

• POM< für Polyoxymethylen, z. B. Kunststoffklammern

• Kartonteile sind aus Altpapier hergestellt und sollten der Altpapiersammlung mitgegeben werden.

Altgerät entsorgen

Wenn Sie den Geschirrspüler eines Tages endgültig außer Betrieb nehmen, bringen Sie ihn bitte zu einem Recyclingcenter oder zum Fachhändler, der ihn gegen einen geringen Unkostenbeitrag zurücknimmt.

Wirtschaftlich und umweltbewußt spülen

• Schließen Sie den Geschirrspüler nur dann an Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.
• Stellen Sie die Wasserenthärtungsanlage korrekt ein.
• Spülen Sie das Geschirr nicht unter fließendem Wasser vor.
• Wenn Sie mit geringerer Beladung spülen, berechnet die Beladungserkennung die erforderliche Wassermenge und verkürzt die Programmdauer. Am wirtschaftlichsten spülen Sie immer mit voller Beladung.
• Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs.
• Dosieren Sie Reinigungsmittel, Spezialsalz und Klarspüler nicht höher als von den Produktherstellern und in dieser Bedienungsanleitung empfohlen wird.

Geräteansicht und Bedienblende

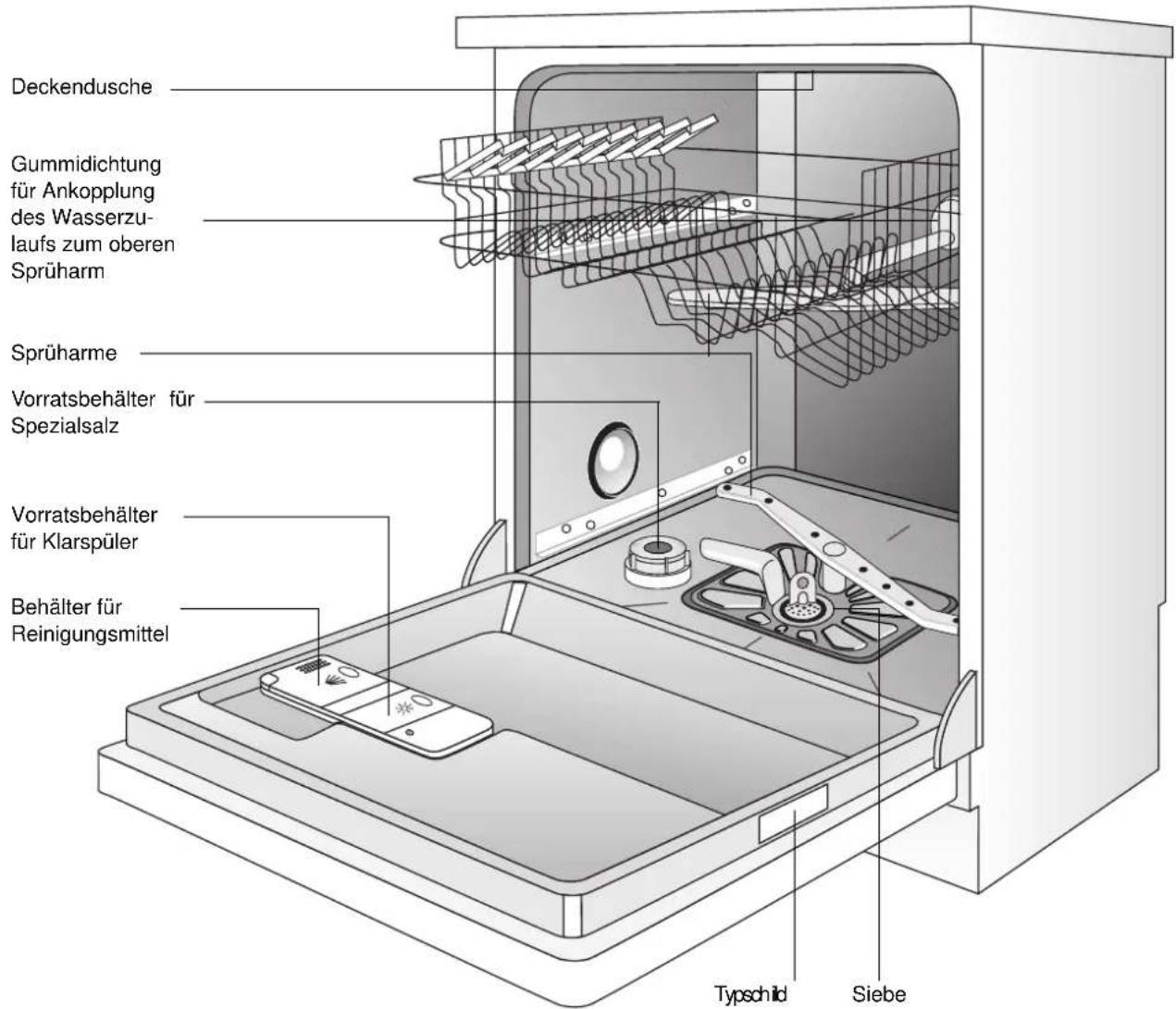

Deckendusche Gummidichtung für Ankopplung des Wasserzu- laufs zum oberen Sprüharm Sprüharme Vorratsbehälter für Spezialsalz Vorratsbehälter für Klarspüler Behälter für Reinigungsmittel Typschild Siebe

Bedienblende

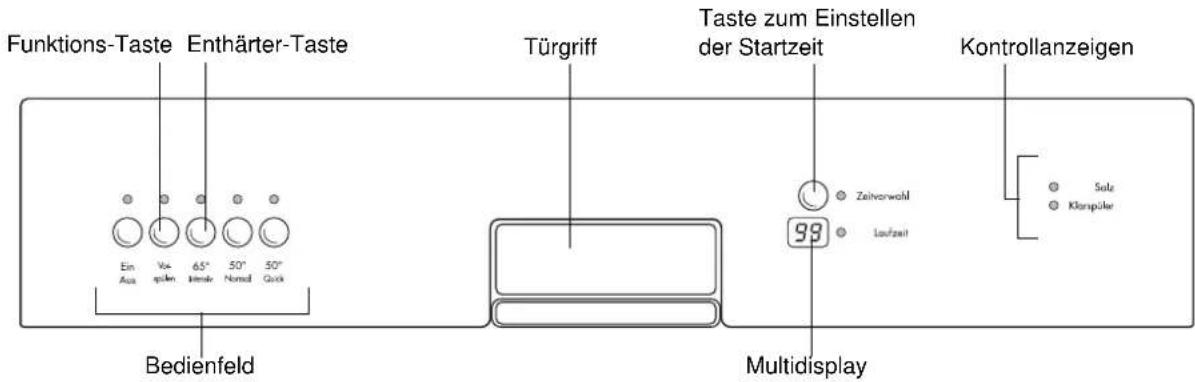

Funktions-Taste Enthärter-Taste Ein Aus Vol spälen 65° Intens 50° Nomal 50° Quick Bedienfeld Türgriff Taste zum Einstellen der Startzeit Zeilverwahl Laufzeit Multidisplay Kontrollanzeigen Sole Klaspäler

Das Bedienfeld besteht aus dem EIN/AUS-Schalter und den Programmtasten mit LED-Anzeigen.

Multidisplay kann anzeigen,

• auf welche Härtestufe der Wasserenthärter eingestellt ist.
• welche Startzeit eingestellt ist.
• wie lange ein laufendes Spülprogramm voraussichtlich noch dauert.
• welcher Fehler am Geschirrspüler vorliegt.

Enthärter- und Funktionstaste: Zusätzlich zum aufgedruckten Spülprogramm kann durch die Kombination dieser Tasten der Wasserenthärter des Geschirrspülers eingestellt werden.

Kontrollanzeigen haben folgende Bedeutung :

SALZ	Spezialsalz nachfüllen
KLARSPÜLER	Klarspüler nachfüllen

Vor der ersten Inbetriebnahme

Entfernen Sie vor Inbetriebnahme alle Klammern, mit denen die Geschirrkörbe für den Transport gesichert werden.

Führen Sie dann folgende Schritte durch:

1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen

Wasserenthärter einstellen

Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muß das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden. Daher hat der Geschirrspüler einen Wasserenthärter, in dem Leitungswasser ab einer Härte von 4 °d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.

Über Wasserhärte und Härtebereich in Ihrem Wohngebiet informiert Sie das zuständige Wasserwerk.

Der Wasserenthärter kann in 10 Stufen eingestellt werden:

Wasserhärtein °d1) in mmol/l 2) Bereich			Einstellungauf Härtestufe	Anzeige auf dem Multidisplay
41-50	7,3-9,0	IV	9	H 9
35-40	6,3-7,2		8	H 8
31-34	5,5-6,2		7	H 7
27-30	4,8-5,4		6	H 6
23-26	4,1-4,7		5	H 5
19-22	3,3-4,0	III	4	H 4
15-18	2,6-3,2		3*	H 3
11-14	1,9-2,5	II	2	H 2
4-10	0,7-1,8	I/II	1	H 1
unter 4	unter 0,7	I	0kein Salz erforderlich	H 0

1)(°d) deutscher Grad, Maß für die Wasserhärte

2)(mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte

*werkseitige Einstellung

Wasserenthärter gemäß Tabelle auf die Wasserhärte Ihres Wohngebiets einstellen:

1. Gerät muß ausgeschaltet sein.
2. Funktions- und Enthärter-Taste gleichzeitig drücken und gedrückt halten.
3. Zusätzlich EIN/AUS-Schalter ①drücken. Die LED-Anzeigen der Funktions-Taste und Enthärter-Taste blinken.
4. Enthärter-Taste nochmal drücken. Multidisplay zeigt die eingestellte Härtestufe an.

5. Drücken der Enthärter-Taste erhöht die Härtestufe um 1. (Ausnahme: Nach Härtestufe 9 folgt Härtestufe 0).

6. Ist die Härtestufe richtig eingestellt, Ein/Aus-Schalter ① drücken.

Die Härtestufe ist dann gespeichert.

Spezialsalz für Wasserenthärter einfüllen

Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Geschirrspülreiniger in den Salzvorratsbehälter. Dies würde den Wasserenthärter zerstören.

Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine Packung Spezialsalz in der Hand haben.

Füllen Sie Spezialsalz ein:

• Vor der ersten Inbetriebnahme des Geschirrspülers
• Wenn auf der Bedienblende die Kontrollanzeige SALZ leuchtet.

Ist die Wasserhärte in Ihrem Wohngebiet unter 4 °d, brauchen Sie kein Spezialsalz einzufüllen.

1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlußkappe des Salzvorratsbehälters entgegen dem Uhrzeigersinn aufdrehen.
3. Nur bei Erstinbetriebnahme:
   Salzvorratsbehälter mit Wasser vollfüllen.

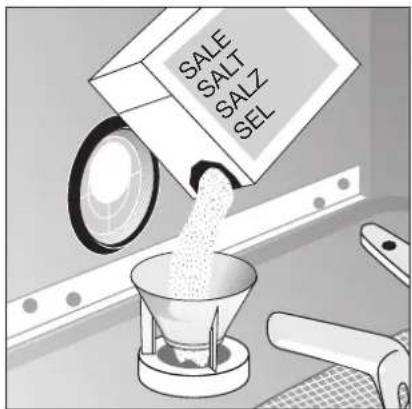

4. Mitgelieferten Trichter auf Öffnung des Vorratsbehälters stecken. Spezialsalz durch Trichter in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca. 1,0-1,5 kg. Vorratsbehälter nicht mit Spezialsalz überfüllen.

Das beim Einfüllen des Spezialsalzes verdrängte Wasser läuft aus dem Salzvorratsbehälter in den Boden des Spülraums. Dies ist unbedenklich, da dieses Wasser beim Start des nächsten Spülprogramms abgepumpt wird.

1. Öffnung des Vorratsbehälters von Salzresten säubern.

2. Verschlußkappe im Uhrzeigersinn bis zum Anschlag zudrehen, sonst gelangt Spezialsalz ins Spülwasser. Trübe Gläser könnten die Folge sein. Deshalb nach dem Einfüllen des Spezialsalzes ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner ausgespült.

Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und die Kontrollanzeige SALZ wieder erlischt.

Die Einstellung des Wasserenthärters und damit der Salzverbrauch sind abhängig von der örtlichen Wasserhärte.

SALE SALT SALZ SEL

Klarspüler einfüllen

Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.

Verwenden Sie nur Marken-Klarspüler für Geschirrspüler. Füllen Sie niemals andere Mittel (z.B. Essigessenz) oder Geschirrspülreiniger in den Vorratsbehälter für Klarspüler. Dies würde das Gerät beschädigen.

Füllen Sie Klarspüler ein:

• Vor der ersten Inbetriebnahme des Geschirrspülers
• Wenn auf der Bedienblende die Kontrollanzeige KLARSPÜLER leuchtet.

Das Fach für Klarspüler ist auf der Innenseite der Geschirrspülertür.

1. Tür öffnen.

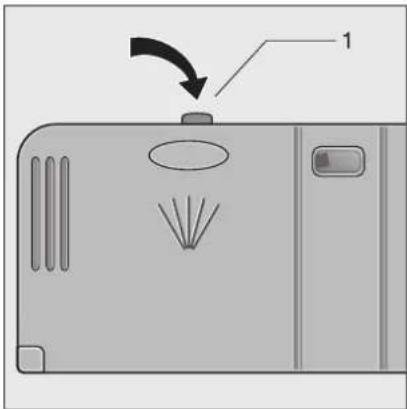

2. Mit Finger den Entriegelungsknopf des Klarspülerfachs drücken.

3. Deckel des Klarspülerfachs ganz aufklappen.

4. Klarspüler genau bis zur gestrichelten Markierung „max“ einfüllen; das entspricht einer Füllmenge von ca. 140 ml.

5. Deckel zurückklappen und zudrücken, bis dieser einrastet.
6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.

Klarspülerdosierung einstellen

Beim Geschirrspülen wird aus dem Vorratsfach Klarspüler ins Spülwasser abgegeben. Die Dosierung können Sie von 1-6 einstellen. Vom Werk ist die Dosierung auf „4“ eingestellt. Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken oder angetrocknete Wassertropfen zu sehen sind.

1. Geschirrspülertür öffnen.

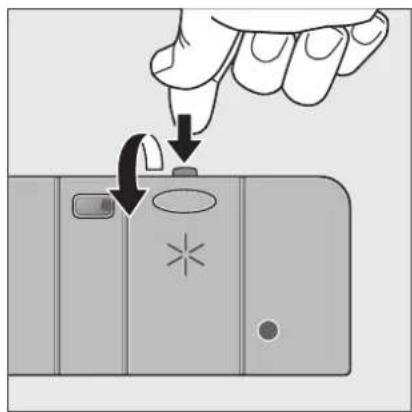

2. Mit Finger den Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel des Klarspülerfachs ganz aufklappen.
4. Dosierung einstellen.
5. Deckel zurückklappen und zudrücken, bis dieser einrastet.
6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen.

Im täglichen Gebrauch

• Muß Spezialsalz oder Klarspüler nachgefüllt werden?
• Besteck und Geschirr in Geschirrspüler einordnen
• Reinigungsmittel für Geschirrspüler einfüllen
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen
• Spülprogramm starten

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet:	bedingt geeignet:
– Bestecke mit Holz-, Horn-, Porzellan-oder Perlmuttgriffen– nicht hitzebeständige Kunststoffteile– älteres Besteck, dessen Kitt temperaturempfindlich ist– geklebte Geschirr- oder Besteckteile– Zinn- bzw. Kupfergegenstände– Bleikristallglas– rostempfindliche Stahlteile– Holz-/Frühstücksbrettchen– kunstgewerbliche Gegenstände	– Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.– Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.– Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.– Einige Glasarten können nach vielen Spülgängen trüb werden

- Bevor Sie das Geschirr einordnen, sollten Sie:

– grobe Speisereste entfernen.

– Töpfe mit eingebrannten Speiseresten einweichen.

- Beachten Sie beim Einordnen des Geschirrs und Bestecks:

• Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
• Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann
• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken
• um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren
• kleine Gegenstände (z. B. Deckel) in den Besteckkorb legen

Besteck einordnen

Lange, spitze Besteckteile stellen im Besteckkorb, besonders für Kinder eine Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb gelegt werden.

Damit alle Besteckteile vom Wasser umspült werden, sollten Sie:

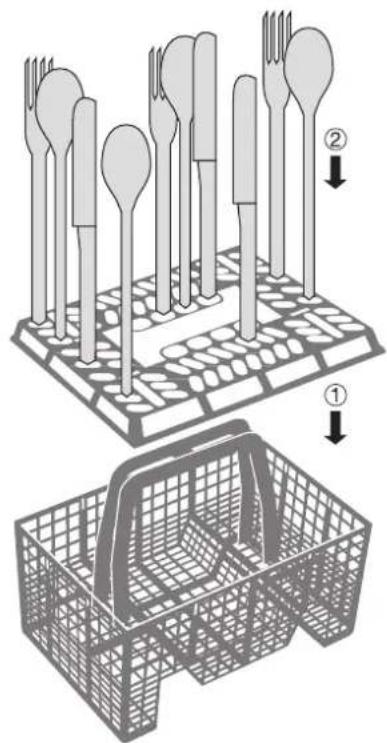

1. den Gittereinsatz auf den Besteckkorb aufstekken.
2. kurze Messer, Gabeln und Löffel mit dem Griff nach unten in den Gittereinsatz des Besteckkorbs stellen.

Einige Geschirrspülermodelle haben Besteckkörbe ohne Besteckgitter.

Töpfe, Pfannen und große Teller einordnen

Größeres und stark verschmutztes Geschirr im Unterkorb einordnen.

Um größeres Geschirr leichter einzuordnen, kann

• der hintere Tellereinsatz aus dem Unterkorb herausgenommen werden.
• der Besteckkorb im Unterkorb seitlich verschoben werden.

Tassen, Gläser und Kaffeeservice einordnen

Kleineres, empfindliches Geschirr im Oberkorb einordnen und lange, spitze Besteckteile in die Messerschublade legen.

• Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.

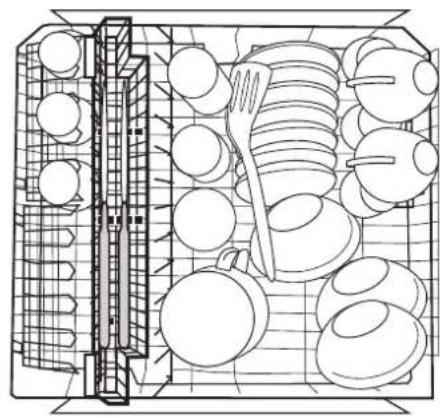

• Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen.
• Gläser, Becher usw. können auch auf die beiden Stachelreihen im Oberkorb links gestellt werden.

Oberkorb in der Höhe verstellen

	Maximale Höhe des Geschirrs im Oberkorb Unterkorb
bei angehobenem Oberkorb 22 cm 3	1 cm
bei abgesenktem Oberkorb	24 cm	29 cm

Die Höhenverstellung ist auch bei beladenen Körben möglich.

Je nach Modell ist das Gerät mit dem Oberkorb „Variante 1“ oder „Variante 2“ ausgestattet:

Absenken des Oberkorbs

1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff der rechten, hinteren Tassenablage anheben und absenken.

Anheben des Oberkorbs

1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff leicht nach vorne ziehen und in der oberen Stellung einrasten lassen.

Absenken des Oberkorbs

1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und senkrecht absenken. Der Oberkorb rastet in der unteren Position ein.

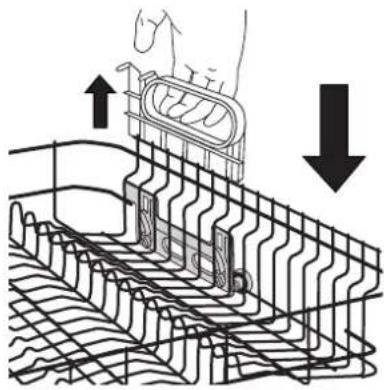

Anheben des Oberkorbs

1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und senkrecht absenken. Der Oberkorb rastet in der oberen Position ein.

Variante 1

Reinigungsmittel einfüllen

Verwenden Sie nur Reinigungsmittel für Geschirrspüler.

Füllen Sie Reinigungsmittel ein:

Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während des Programms ins Spülwasser abgegeben.

Beachten Sie bitte die Dosier- und Lager- empfehlungen der Hersteller auf den Verpak- kungen der Reinigungsmittel.

Das Fach für Reinigungsmittel ist auf der Innenseite der Tür.

1. Falls der Deckel geschlossen ist: Entriegelungsknopf (1) drücken. Deckel springt auf.

2. Reiniger in den Behälter für Reinigungsmittel füllen. Als Dosierhilfe dienen die Markierungslinien: „20“ entspricht ca. 20 ml Reiniger, „30“ entspricht ca. 30 ml Reiniger.

3. Deckel zurückklappen und zudrücken, bis dieser einrastet.

Bei sehr stark verschmutztem Geschirr füllen Sie zusätzlich Reinigungsmittel in die Nebenkammer (2). Dieser Reiniger wird bereits beim Vorspülen wirksam.

Spülprogramm auswählen (Programmtabelle)

Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus:

Geschirrart: Eß- und	Kochgeschirr		Kaffee- und Party-geschirr	Alle Geschirrarten
zusätzlich:	-	mit temperaturempfindlichem Geschirr	mit empfindlichen Gläsern	-
Art der Verschmutzung:	stark: z.B. Aufläufe, Eier Gebratenes, Kartoffeln, Nudeln, Reis, Suppen, Soßen	normal: z.B. Eier, Kartoffeln, Nudeln, Reis, Suppen, Soßen	leicht: z.B. Kaffee, Kuchen, Salate, kalte Speisen	Benutztes Geschirr, das im Geschirrspüler gesammelt und zu einem späteren Zeitpunkt gespült werden soll.
		besonders geeignet bei Kompaktreinigern
Geeignetes Spülprogramm:	↓	↓	↓	↓
Programmtastedrücken:	65 °C INTENSIV	50 °C NORMAL3)	50 °C QUICK	VORSPÜLEN
Programmablauf:1)	Vorspülen Reinigen 2x Zwischenspülen Klarspülen Trocknen	Vorspülen Reinigen Zwischenspülen Klarspülen Trocknen	- Reinigen Zwischenspülen Klarspülen -	Vorspülen
Verbrauchswerte: 2)	↓	↓	↓	↓
Dauer	110 - 120 Minuten	110 - 120 Minuten	30 Minuten	10 Minuten
Energie	1,9 - 2,1 kWh	0,95 - 1,05 kWh	0,85 kWh	< 0.1 kWh
Wasser	18 - 20 Liter	14 - 16 Liter	12 Liter	4 Liter

1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitten das Geschirr zur besseren Reinigung kurzzeitig stärker gespült wird.
2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig. Abweichungen sind daher unter Praxisbedingungen möglich.
3) Testprogramm

Spülprogramm starten

1. Überprüfen Sie, ob Geschirr und Besteck im Geschirrspüler so eingeordnet sind, daß die Sprüharme sich frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. EIN/AUS-Taste drücken. Anzeige der EIN/AUS-Taste leuchtet.
5. Programmtaste für das gewünschte Programm drücken (siehe „Programmtabelle“). Programmanzeige leuchtet. Nach ungefähr 6 Sekunden beginnt das gewählte Spülprogramm. Im Multidisplay wird die errechnete, von der Beladung der Geschirrkörbe abhängige Restlaufzeit für das Programm angezeigt. Bei automatischer Programmanpassung kann durch die Steuerung des Geschirrspülers (Beladungsmenge, Verschmutzungsgrad, etc.) diese Zählung der Restlaufzeit gegebenenfalls angehalten oder korrigiert werden.

Werden nach Programmstart im Multidisplay Fehlermeldungen angezeigt, lesen Sie bitte den Abschnitt „Was tun, wenn...“.

Spülprogramm wechseln/unterbrechen/abbrechen

Wechseln oder unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt notwendig ist. Nach Wiederverschließen des Gerätes wird die eingetretene Luft stark erhitzt und dehnt sich aus. Dadurch kann Wasser in die Bodenwanne gelangen und eventuell das Wasserschutzsystem auslösen.

Spülprogramm wechseln

Wollen Sie innerhalb der ersten 6 Sekunden nach Programmwahl das Spülprogramm wechseln, drücken Sie kurz die Taste des neuen Spülprogramms.

Wollen Sie das Spülprogramm zu einem späteren Zeitpunkt wechseln, gehen Sie wie folgt vor:

1. Taste des neuen Spülprogramms drücken und gedrückt halten. Jetzt blinken die Anzeigen beider Spülprogramme.
2. Nach einigen Sekunden blinkt nur noch die Anzeige des neuen Spülprogramms. Programm-Taste loslassen, ab jetzt läuft das neue Spülprogramm.

Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür

Beim Öffnen der Tür kann heißer Dampf austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.

1. Geschirrspülertür öffnen. Das Spülprogramm stoppt.
2. Anzeige des laufenden Spülprogramms erlischt.
3. Tür schließen. Das Spülprogramm läuft weiter.

Spülprogramm abbrechen

1. Taste des laufenden Spülprogramms drücken und gedrückt halten. Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden und erlischt dann.
2. Programm-Taste loslassen, das Spülprogramm wurde abgebrochen.

Durch Ausschalten des Geschirrspülers wird ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.

Beladungserkennung

Wird ein Spülprogramm gestartet, obwohl im Ober- und/oder Unterkorb nur wenig Geschirr ist, paßt eine intelligente Elektronik die Spülwassermenge und die Dauer des Spülprogrammes der Geschirrmenge an. Dadurch ist es möglich, auch wenig Geschirr schnell und wirtschaftlich zu spülen. Bei halber Beladung (6 Maßgedecke) werden bis zu 2 Liter Wasser und 0,2 kWh Strom eingespart.

Startzeitvorwahl einstellen oder ändern

Mit der Startzeitvorwahl können Sie einstellen, wann ein Spülprogramm innerhalb der nächsten 19 Stunden beginnen soll.

Startzeitvorwahl einstellen:

1. EIN/AUS-Taste drücken
2. Taste ZEITVORWAHL so oft drücken, bis im Multi-display die Stundenanzahl blinkt, nach der das Spülprogramm beginnen soll.
3. Taste für das gewünschte Spülprogramm drücken. Das Multidisplay zeigt die Stundenanzahl jetzt konstant an. Die Stundenanzahl ist gespeichert.
4. Nach Ablauf der eingestellten Stunden startet das Spülprogramm automatisch.

Startzeitvorwahl ändern:

Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken der Taste ZEITVORWAHL die eingestellte Startzeitvorwahl noch ändern.

Geschirrspüler ausschalten

Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt.

1. EIN/AUS-Taste drücken.
   Anzeige der EIN/AUS-Taste erlischt.

Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten. Deshalb:

1. Tür vorsichtig öffnen.

Geschirr ausräumen

• Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.
• Lassen Sie am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.
• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, daß Restwasser vom Oberkorb auf Geschirr im Unterkorb tropft und Wasserflecken zurückläßt.

Pflege und Reinigung

Auf keinen Fall handelsübliche Möbelpflege- oder aggressive Reinigungsmittel verwenden.

• Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen.
• Sprüharme brauchen nicht gereinigt zu werden.
• Innenbehälter, Türdichtung und Wasserzulauf gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreinigend.

Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffnen, Unterkorb herausnehmen.

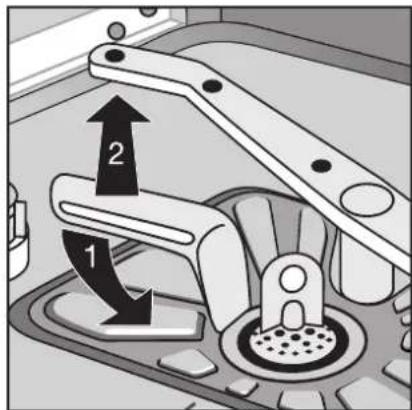

2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.
3. Griff etwa um 1/4 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmen.
4. Grob-/Feinsieb (1) an der Grifföse fassen und aus dem Mikrofilter (2) herausziehen.
5. Alle Siebe unter fließendem Wasser gründlich reinigen.
6. Flächensieb (3) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.
7. Flächensieb wieder in den Spülraumboden einsetzen.
8. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.
9. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden heraussteht.

Ohne Siebe darf auf keinen Fall gespült werden.

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedien-

fehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

...Fehlermeldungen angezeigt werden.

• Blinkt die Programmanzeige des gewählten Spülprogramms oder zeigt das Multidisplay den Fehlercode [1] oder [2] an, können Sie den Fehler eventuell selbst beheben.
  Nach Behebung dieser Fehler die Taste des angefangenen Spülprogramms drücken. Das Spülpro-

gramm läuft weiter. Wird der Fehlercode erneut angezeigt, verständigen Sie den Kundendienst.

- Bei allen anderen angezeigten Fehlern bitte den Kundendienst verständigen und den Fehlercode nennen.

Störung	Mögliche Ursache	Abhilfe
Multidisplay zeigt den Fehlercode 1 an.Programmanzeige des gewählten Spülprogramms blinkt:es läuft kein Wasser in den Geschirrspüler.	Wasserhahn ist verstopft oder verkalkt.	Wasserhahn reinigen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.	Sieb in der Schlauchverschraubung reinigen.
	Wasserzulaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Multidisplay zeigt den Fehlercode 2 an.Programmanzeige des gewählten Spülprogramms blinkt.	Der Siphon ist verstopft.	Siphon reinigen.

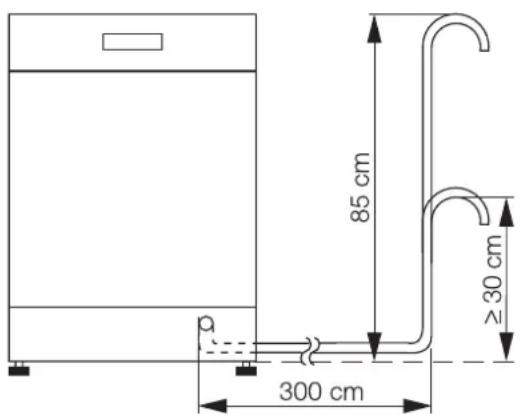

	Wasserablaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Multidisplay zeigt den Fehlercode 3 an.	Das Wasserschutzsystem hat angesprochen.	Wasserhahn schließen und Kundendienst verständigen.

...es Probleme beim Betrieb des Geschirrspülers gibt.

Störung	Mögliche Ursache	Abhilfe
Programm startet nicht.	Geschirrspülertür ist nicht richtig geschlossen.	Tür schließen.
	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Sicherung der Hausinstallation ist nicht in Ordnung.	Sicherung ersetzen.
	Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.	Falls Geschirr sofort gespült werden soll, bei Geräten- mit Multidisplay die Startzeit auf 0 Stunden stellen.- ohne Multidisplay die Startzeitvorwahl löschen.
Im Spülraum sind Rostflecken sichtbar.	Spülraum besteht aus rostfreiem Edelstahl. Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.). Beseitigen Sie solche Flecken mit einem handelsüblichen Edelstahlputzmittel.	Nur geeignetes Besteck und Geschirrspülen.
		Deckel des Vorratsbehälters für Spezialsalz fest schließen.
Pfeifendes Geräusch beim Spülen.	Das Pfeifen ist unbedenklich.	Anderen Markenreiniger verwenden.

...das Spülergebnis nicht zufriedenstellend ist.

Das Geschirr wird nicht sauber.

• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, daß das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
  • Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz.

• Es wurde kein Marken-Klarspüler verwendet.
  • Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag.

- Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind ange- trocknete Wassertropfen.

• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Technische Daten

Fassungsvermögen:	12 Maßgedecke einschließlich Servicegeschirr
Zulässiger Wasserdruck:	1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
Elektrischer Anschluß:	Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten Innenrand der Geschirrspülertür.
Geschirrspüler: Standgeräte
Abmessungen:	850 x 600 x 600 (H x B x T in mm)
max. Gewicht: 54 Kg
Integrierbare und Unterbau-Geschirrspüler
Abmessungen:	820 - 880 x 596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg
Vollintegrierbare Geschirrspüler
Abmessungen:	820 - 880 x 596 x 546 - 550 (H x B x T in mm)
max. Gewicht: 50 Kg

Dieses Gerät entspricht den folgenden EG-Richtlinien

• 73/23/EWG vom 19.02.1973 – Niederspannungsrichtlinie
• 89/336/EWG vom 03.05.1989, (einschließlich Änderungsichtlinie 92/31/EWG) – EMV-Richtlinie

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

	Volle Beladung:12 Maßgedecke einschl. Servicegeschirr	Halbvolle Beladung:6 Maßgedecke einschl. Servicegeschirr, jeden zweiten Stellplatz freilassen
Reinigerdosierung :	5g + 25g (Typ B)	20g (Typ B)
Klarspülereinstellung:	4 (Typ III)	4 (Typ III)

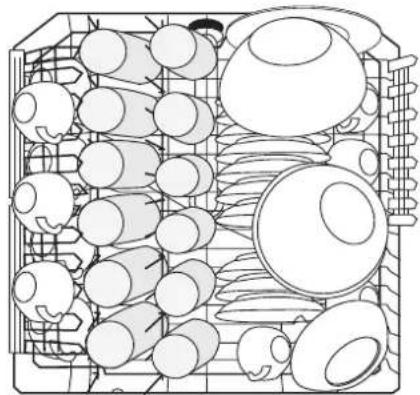

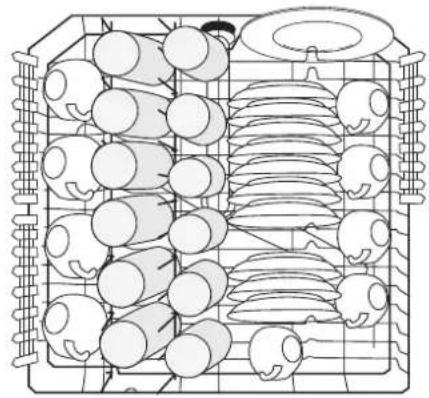

Einordnungsbeispiel: Oberkorb

Einordnungsbeispiel: Oberkorb

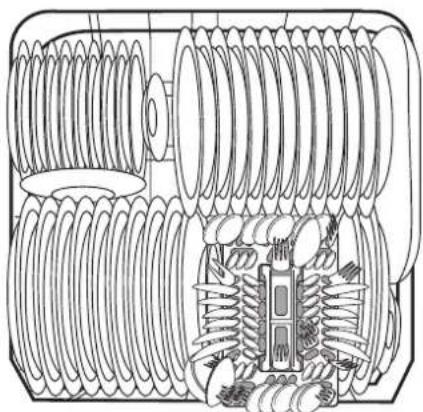

Einordnungsbeispiel: Unterkorb

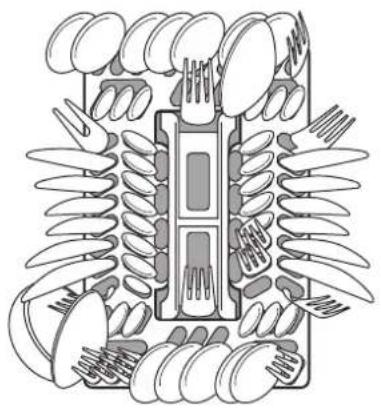

Einordnungsbeispiel: Besteckkorb

Einige Geschirrspülermodelle haben Besteckkörbe ohne Besteckgitter.

AUFSTELL- UND ANSCHLUßANWEISUNG

Aufstellen des Geschirrspülers

• Geschirrspüler muß standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden.

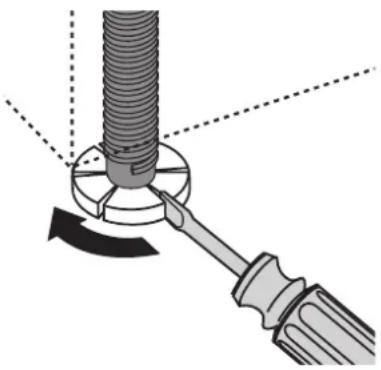

• Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben: – mit einem Schraubendreher.
• Bei Unterbau-, integrierbaren und vollintegrierbaren Geschirrspülern sind die hinteren Gerätefüße mit einem Schraubendreher vorne am Gerät e i n - zustellen.
• Ablaufschlauch, Zulaufschlauch und Netzkabel müssen innerhalb des Sockelrücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch abgequetscht werden können.
• Der Geschirrspüler muß außerdem fest mit der durchgehenden Küchen-Arbeitsplatte oder mit den benachbarten Möbeln verschraubt sein. Diese Maßnahme ist zwingend notwendig, damit die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.

Je nach Bauform sind die Geschirrspüler wie folgt aufzustellen:

Integrierbarer Geschirrspüler

(siehe beiliegende Montageschablone)

Die Gerätetür kann mit einer Holzplatte/Möbelplatte folgender Abmessungen verkleidet werden:

Breite:	591 – 594 mm
Dicke:	16 – 24 mm
Höhe:(variabel)	abhängig von	- Nischenhöhe- Sockelhöhe- Anpassung an Fugenverlauf benachbarter MöbelDas genaue Höhenmaß muß am Aufstellort von den benachbarten Möbeln abgemessen werden.
Gewicht:	max. 8 kg

Sollte die Möbelplatte länger als 600 mm sein, kann die Gerätetür nicht völlig geöffnet werden (die Möbelplatte stößt gegen den Sockel).

In diesem Fall muß der Sockel ausgeschnitten werden (siehe Montageschablone) oder der Beschlagsatz für die überlange Tür BLT 60 verwendet werden. Diesen erhalten Sie unter der E-Nr. 911 239 008.

Unterbau-Geschirrspüler

(siehe beiliegende Montageanleitung)

Standgeräte

lassen sich freistehend ohne zusätzliche Befestigung aufstellen.

Wird der Geschirrspüler direkt neben einem Gas- oder Kohleherd aufgestellt, muß zwischen Herd und Geschirrspüler eine wärmeisolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. Die Platte sollte auf der Seite zum Herd hin mit Aluminiumfolie ausgestattet sein.

Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muß die Original-Arbeitsplatte des Geschirrspülers wie folgt entfernt werden:

1. Schrauben (1) aus den Winkelstücken an der Rückseite herausdrehen.
2. Arbeitsplatte des Geräts ca. 1 cm nach hinten schieben (2), vorne anheben(3) und wegnehmen.
3. Auf die im Bild gezeigte Stelle (4) der Halterung der Arbeitsplatte drücken und Halterung schräg nach hinten herausziehen (5).

Wird der Geschirrspüler später wieder als Standgerät benutzt, muß die Original-Arbeitsplatte wieder eingebaut werden.

Der Sockel von Standgeräten ist nicht ver- stellbar.

• Standgeräte können mit einer Dekorplatte optisch an die Küchenfront angepaßt werden. Die Dekorplatten müssen vom Küchenhersteller bezogen werden. Für die Montage ist ein Dekorrahmen erforderlich, den Sie, falls nicht im Lieferumfang, als Zubehör beim Fachhändler beziehen können.

• Dekorplattenmaße:

• Höhe 597mm

• Breite 587mm
• Klemmdicke: max. 4mm

• Die Ecken der Dekorplatten müssen 5mm x 45° angefast sein.
- Damit sich dünne Dekorplatten nicht durchwölben bzw. verziehen, fixieren Sie diese mit doppelseitigem Klebeband auf der Gerätetür.

Dekorplatte Türrahmen Dekorrahmen 4 mm

Anschließen des Geschirrspülers

Wasseranschluß

Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.

• Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.

Zulässiger Wasserdruck

Niedrigster zulässiger Wasserdruck: 1 bar (=10N/cm2=100 kPa)	Unter 1 bar Wasserdruck ziehen Sie bitte ihren Installateur zu Rate.
Höchster zulässiger Wasserdruck: 10 bar (=100 N/cm2=1 MPa)	Bei mehr als 10 bar Wasserdruck muß ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).

Zulaufschlauch anschließen

Der Zulaufschlauch darf beim Anschließen nicht geknickt, gequetscht oder in sich verschlungen sein.

Zulaufschlauch mit der Schlauchverschraubung (DIN 259) an einen Wasserhahn mit Außengewinde (¾ Zoll) anschließen. Anschlußmutter der Schlauchverschraubung nur von Hand anziehen.

Damit die Wasserentnahme in der Küche nicht eingeschränkt wird, empfehlen wir, einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn ein Abzweigstück anzubauen.

- Benötigen Sie einen längeren Zulaufschlauch als den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsatz zu verwenden:

- Schlauchsatz „WRflex 100“

(E-Nr.: 911 239 034)

- Schlauchsatz „WRflex 200“

(E-Nr.: 911 239 035)

Wasserablauf

Ablaufschlauch

Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich verschlungen sein.

• Anschluß des Ablaufschlauches:

– maximal zulässige Höhe: 1 Meter.
- minimal erforderliche Höhe 30 cm über der Geräteunterkante.

Verlängerungsschläuche

• Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der Innendurchmesser der Verlängerungsschläuche muß 19 mm betragen, damit die Gerätefunktion nicht gestört wird.
• Verlängerungsschläuche dürfen höchstens 3 Meter waagrecht verlegt sein und die maximal zulässige Höhe für den Anschluß des Ablaufschlauches beträgt dann 85 cm.

Siphonanschluß

• Die Tülle des Ablaufschlauches (ø 19 mm) paßt auf alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens 15 mm sein.
• Der Ablaufschlauch muß mit der beiliegenden Schlauchschelle am Siphonanschluß befestigt werden.

Wasserablauf in Spülbecken (nur bei Standgerät möglich)

Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, verwenden Sie einen aufsteckbaren Schlauchkrümmer. Sie erhalten diesen beim Kundendienst unter der Ersatzteilnummer ET 646 069 190.

1. Krümmer auf den Ablaufschlauch aufstecken.
2. Ablaufschlauch gegen Abrutschen vom Spülbeckenrand sichern.

Schnur durch das Loch des Schlauchkrümmer ziehen und an der Wand oder am Wasserhahn befestigen.

Wasserschutzsystem

Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet. Im Fehlerfall unterbricht das Sicherheitsventil im Gerät sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser weder aus- noch überlaufen. Im Gerät befindliches Restwasser wird automatisch abgepumpt.

Das Wasserschutzsystem funktioniert auch, wenn das Gerät ausgeschaltet ist – es darf jedoch nicht vom Stromnetz getrennt sein.

85 cm ≥30 cm 300 cm

Elektrischer Anschluß

Gemäß den technischen Anschlußbedingungen der Elektrizitätsunternehmen darf ein Festanschluß an das elektrische Netz nur von einem zugelassenen Elektroinstallateur durchgeführt werden.

Achten Sie beim Anschluß auf die VDE-Bestimmungen und gegebenenfalls auf die Zusatzbestimmungen der örtlichen Elektrizitätswerke.

Nach dem Einbau dürfen spannungsführende Teile und betriebsisiolierte Leitungen mit dem Prüffinger nach EN 60335/DIN VDE 0700 nicht berührbar sein.

Für den elektrischen Anschluß finden Sie die Angaben auf dem Typschild am rechten Innenrand der Geschirrspülertür. Ist das Gerät umschaltbar ausgeführt, sind zusätzlich die Hinweise des in der Netzanschlußdose befindlichen Umschaltschemas zu beachten.

Vergewissern Sie sich vor dem Anschließen, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls auf dem Typschild zu entnehmen.

Um Geschirrspüler vom Netz zu trennen, Netzstecker ziehen.

Achtung: Der Stecker muß auch nach Aufstellung des Gerätes zugänglich bleiben.

Ist das Gerät durch einen festen Anschluß mit dem Netz verbunden, so muß es durch Installationsmaßnahmen mit einer allpoligen (N,L1) Trennvorrichtung (z.B. Fi-Schutzschalter) mit einer Kontaktöffnungsweite von >3 mm vom Netz getrennt werden.

Anschlußtechnik

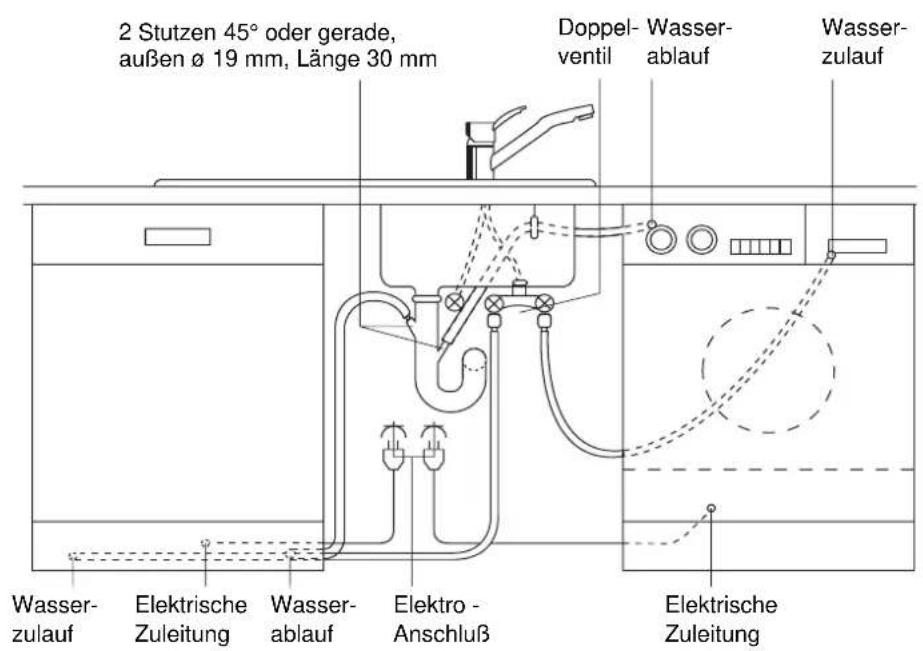

Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist. Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da maßgebend die Gegebenheiten am Aufstellort sind (vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw. der Wasserwerke, usw...).

2 Stutzen 45° oder gerade, außen ø 19 mm, Länge 30 mm Doppel- Wasser- ventil ablauf Wasser- zulauf Wasser- zulauf Elektrische Zuleitung Wasser- ablauf Elektro - Anschluß Elektrische Zuleitung

SERVICE

Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können.

Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos.

Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung finden, wenden Sie sich bitte an den Kundendienst.

Geben Sie dem Kundendienst die PNC-Nummer und die S-No (Seriennummer) an, die Sie auf dem Typschild finden. Es befindet sich am rechten Innenrand der Tür.

Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

Modell:

PNC :

S-No :

Kaufdatum: ....
