BEDIENUNGSANLEITUNG JWV7811 JUNO

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, daß das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Waschvollautomaten, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Waschvollautomaten besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

INHALTSVERZEICHNIS

Sicherheits- und Warnhinweise 4-5

Entsorgung 5

Umwelttips 5

Technische Daten 6

Installation 7

■ Entfernen der Transportsicherung 7
■ Aufstellung 8
■ Kaltwasseranschluß 8 Wasserstop 9
■ Wasserablauf 9
■ Elektrischer Anschluß 9
■Einbau 10-11

Ihr neuer Waschautomat 12

Gerätebeschreibung 12

■ Waschmittelschublade 12

Gebrauch 13

■ Bedienblende 13
■ Beschreibung der Bedienelemente 14
■Tips zum Waschen 15

Wäsche sortieren und vorbehandeln 15

Temperaturen 15
Wäschefüllmengen 15
Wäschegewichte 15
Fleckenentfernung 15
Wasch- und Veredelungsmittel 16
Färben u. Entfärben 17

■ Arbeitsabläufe beim Waschen 18-19

Programmübersicht 20-210

Internationale Pflegekennzeichen 22

Pflege und Wartung 23

■ Entkalken des Gerätes 23
■ Äußere Reinigung 23
■ Reinigung der Waschmittelschublade 23
■ Reinigung des Wassereinlaufsiebes 23
■ Reinigung des Flusensiebes 24
■ Notentleerung 24
■Frost 24

Behebung kleiner Funktionsstörungen 25-26

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Allgemeine Sicherheit

- Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur Original-Ersatzteile erfüllen alle Anforderungen!

- Bei Funktionsstörungen Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).

- Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.

- Bei Betrieb mit hohen Temperaturen wird das Türglas heiß. Bitte nicht berühren!

Installation

• Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden.
• Lassen Sie die beim Elektro- bzw. Wasseranschluß des Gerätes erforderlichen Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegeware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen (DIN 1986 und DIN 1988).

Gebrauch

■ Benutzen Sie das Gerät nur zum Waschen von haushaltsüblicher Wäsche.
- Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.
■ Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.
- Waschen Sie kleine Wäschestücke (Söckchen, kleine Taschentücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugenbehälter und Trommel rutschen können.
- Waschen Sie vorgereinigte Wäsche, so müssen entflammbare Lösungsmittel vollständig verdunstet sein.
- Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
- Entfärbemittel können zu Korrosion führen. Aus diesem Grunde dürfen sie in Waschautomaten nicht verwendet werden.
■ Nicht in die drehende Trommel greifen.
- Bevor Sie das Gerät öffnen, prüfen Sie stets durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser in der Maschine befinden, so pumpen Sie ab, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate (siehe Kapitel "Arbeitsabläufe beim Waschen").
- Lassen Sie die Einfülltür bis zu Ihrer nächsten Wäsche leicht geöffnet, damit die Türdichtung auch künftig wirksam bleibt und die Trommel austrocknen kann.
- Lassen Sie das Gerät nach dem Gebrauch nicht unnötig lange eingeschaltet. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.

• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

• Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des Waschautomaten klettern.

• Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Türschloß, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. So können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

ENTSORGUNG

- Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen

PS< steht für Polystyrol

PP< steht für Polypropylen

- Entsorgung des Altgerätes

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

UMWELTTIPS

Am sparsamsten und umweltverträglichsten wird gewaschen, wenn Sie die folgenden Tips beachten:

• Nutzen Sie nach Möglichkeit die maximale Beladungsmenge des jeweiligen Programmes.
• Dosieren Sie das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge.

■ Waschen Sie leicht verschmutzte Wäsche mit dem Kurzprogramm.
- Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche bzw. ein Energie-Spar-Programm.

TECHNISCHE DATEN

Abmessungen Höhe 82 cm

Breite 60 cm

Tiefe 54 cm

Fassungsvermögen (Trockenwäsche):

– Koch- u. Buntwäsche 4,5 kg

– Pflegeleicht 2 kg

- Feinwäsche 2 kg

- Wolle 1 kg

Schleuderdrehzahl (max.) 1200 U/min

Spannung 220-230 V / 50 Hz

Absicherung 10 A

Gesamtanschlußwert

2200 W

Wasserdruck:

min. 0,5 bar (5 N/cm²)

max. 8 bar (80 N/cm ^4 )

Dieses Gerät hat das «CE»-Zeichen und entspricht somit den folgenden EG-Richtlinien:

73/23/EWG vom 19.02.73 - Niederspannungsrichtlinien

89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinien 92/31/EWG) - EMV-Richtlinie.

INSTALLATION

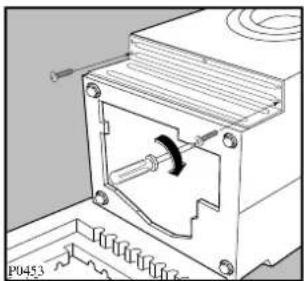

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen.

Gehen Sie wie folgt vor:

1. Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand des Waschautomaten heraus.
2. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß die Schläuche nicht gequetscht werden. Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.
3. Entfernen Sie die Polystyrolunterlage und nehmen Sie das untere Paneel durch Abschrauben der mittleren Schraube ab.
4. Ziehen Sie sorgfältig die rechte bzw. mittlere und linke Nylonhülle heraus.

1. Bringen Sie das untere Paneel wieder an und schrauben Sie es durch die 4 mit den Scharnieren mitgelieferten Schrauben bzw. durch die vorher entnommene Schraube wieder an.
2. Stellen Sie die Maschine wieder gerade auf und schrauben Sie die übrigen zwei Schrauben an der Rückwand aus.
3. Ziehen Sie die drei Plastikzapfen heraus.
4. Verschließen Sie diese drei Schraubenlöcher mit den Plastikstöpseln, die sich auf der Geräterückseite befinden.

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.

Aufstellung

Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muß mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der zwei vorderen Gerätefüße ausgleichen. Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden! Die Stellfüße sind mittels der vorhandenen Konterscheiben (A) nach der Aufstellung des Gerätes zu fixieren.

Kaltwasseranschluß

Zum Kaltwasseranschluß ist ein Wasserhahn mit Schlauchverschraubung ^3/_4 " erforderlich. Der Wasserdruck (Fließdruck) muß 10 bis 100 N/cm² (1-10 bar) betragen.

Der Waschautomat kann ohne zusätzlichen Rückflußverhinderer an jede Wasserleitung angeschlossen werden.

Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).

Der Zulaufschlauch ist am Wasserhahn fest anzuschrauben.

Mitgeliefert wird ein Druckschlauch von 1,5 m Länge.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlußstelle am Gerät und am Wasserhahn auf Dichtheit. Verlängern Sie niemals den vorinstallierten Zulaufschlauch. Verwenden Sie nur einen neuen, durchgehenden Schlauch vom Geräteanschluß bis zum Wasserhahn mit einem Berstdruck von mind. 60 bar. Der Kundendienst hält derartige Schläuche bereit (1,82 m Länge). Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden. Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Das Wasserstop-System schützt vor Wasserschäden. Durch natürliche Alterung kann der Wasserzulaufschlauch schadhaft werden; in diesem Fall blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch die Erscheinung einer roten Markierung in den seitlichen Fensterchen «A» angezeigt. Der Kundendienst muß verständigt werden.

Wasserablauf

Der Ablaufschlauch kann wie folgt positioniert werden:

1. Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, daß der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

2. In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muß oberhalb des Siphons (Geruchverschlusses) sitzen, sodaß sich die Krümmung mindestens 60 cm über dem Boden befindet.

3. In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm.

Das Ablaufschlauchende muß immer belüftet sein, d.h. der Rohrinnendurchmesser muß größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 400 cm verlängert werden. Dabei muß der Durchmesser des

Verlängerungsschlauches gleich groß wie der Innendurchmesser des Originalschlauches sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch soll am Boden liegen und nur beim Ablauf emporsteigen.

A P1045

Elektrischer Anschluß

Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlußwert beträgt ca. 2,2 kW.

Erforderliche Absicherung: 10 A - LS-L-Schalter.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften der örtlichen

Elektrizitätswerke sind genauestens zu beachten.

Die elektrische Sicherheit des Gérates ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.

Das Netzkabel muß nur von dem Kundendienst ersetzt werden.

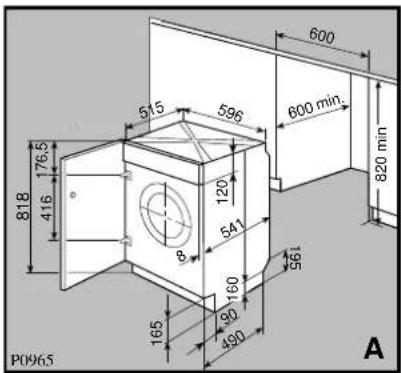

Einbau-Anweisungen

Dieses Gerät kann unter einer Arbeitsfläche oder zwischen den Küchenmöbeln eingebaut werden.

Die Nischenmaße sind aus der Abbildung "A" ersichtlich.

600 596 818 176.5 416 8 515 120 541 8 160 90 490 165 P0965 820 min 561 A

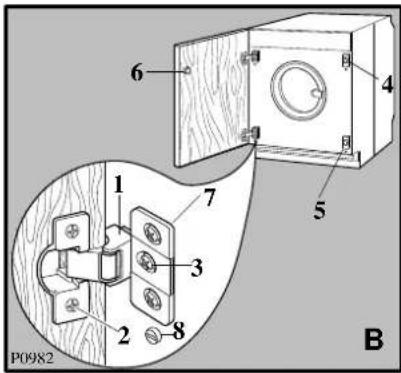

Vorbereitung und Montage der Tür

Auf diesem Gerät kann eine umkehrbare Tür (rechts oder links zu öffnen) montiert werden, um es auf beste Weise in die anderen Küchenmöbel integrieren zu können.

Das Gerät ist ab Werk für den Türanschlag links ausgerüstet. In diesem Fall genügt es, die zwei mitgelieferten Scharniere (1) und der Gegenmagnet (6) in der richtigen Höhe anzuschrauben (Abb. B).

6 4 1 7 5 3 2 8 P0982 B

a) Möbeltür

Die Maße der Möbeltür betragen:

Breite 595-598 mm

Dicke 16-22 mm

Die Höhe (C-Abb. C) kann nicht angegeben werden, da dies von den Gegebenheiten der angrenzenden Möbel abhängt, z.B. Sockelhöhe der Küche.

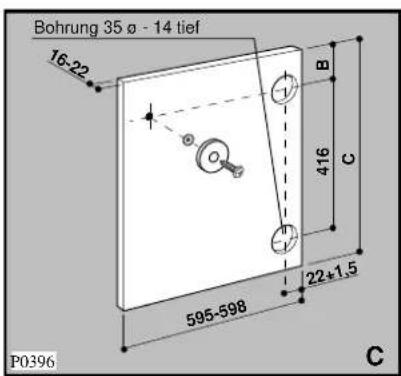

b) Scharniere

Damit die Scharniere an der Tür befestigt werden können, müssen an der Türinnenseite zwei Löcher (35 mm ∅, 14 mm tief) gebohrt werden.

Der Lochabstand beträgt 416 mm.

Das Maß (B) (Oberkante Tür bis Lochmitte) kann nicht angegeben werden, da dies von den angrenzenden Möbeln bestimmt wird. Die erforderlichen Maße sind der Abbildung "C" zu entnehmen.

Die Scharniere werden mit Holzschrauben an der Tür befestigt (2 - Abb. B).

Bohrung 35 ø - 14 tief 16-22 B 416 C 595-598 22±1.5 P0396 C

c) Montage der Tür

Die Scharniere werden nun mit den Schrauben M 5 x 8 am Gerät befestigt (3 - Abb. B). Die Scharniere können, um die unterschiedlichen Dicken der Tür auszugleichen, waagrecht verstellt werden.

Um die perfekte Angleichung der Tür zu erreichen, muß die Schraube (3 - Abb. B) herausgeschraubt werden. Nach Regulierung der Tür die Schraube verschrauben.

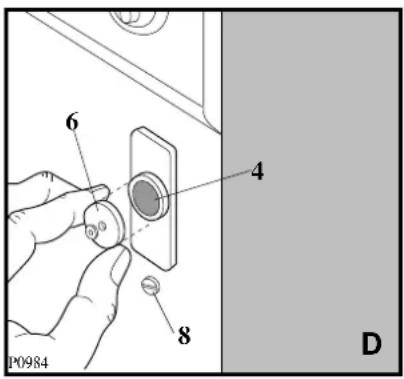

d) Gegenmagnet (6)

Ein Magnetverschluß hält die Tür geschlossen. Damit dieser funktioniert, muß an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gummiring) angeschraubt werden (6 - Abb. B). Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D).

6 4 8 P0984 D

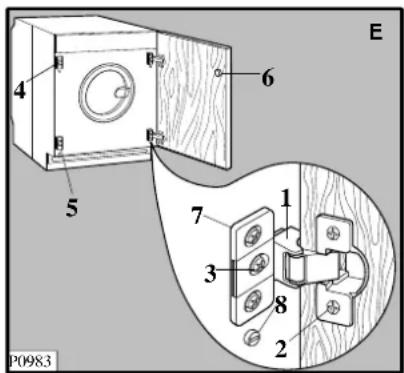

Türanschlagwechsel

Falls ein Wechsel des Türanschlags nach rechts erforderlich ist, gehen Sie wie folgt vor: die Plättchen (7), den Magnet (4) und das Abstandstück (5) gegenüber montieren und den Gegenmagnet (6) und die Scharniere (1) im Innern der Türe montieren (Abb. B und E).

4 5 6 E 7 1 3 8 2 P0983

Wichtig: Die Kunststoffschraube (8) darf nie herausgeschraubt werden (Abb. B und E).

IHR NEUER WASCHAUTOMAT

Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege: dank einem neuen Waschsystem wird wäschegerechtes und umweltschonendes Waschen mit großen Einsparungen von Wasser, Waschmittel und Energie möglich. Auch kleinere Wäschemengen werden sparsam gewaschen, da sich die Verbrauchswerte automatisch der Wäschemenge und der Wäscheart anpassen.

• Der Temperaturwähler ermöglicht eine individuelle Einstellung der Temperatur für das gewählte Programm.

• Die automatische Abkühlung der Waschlauge auf 60°C im Kochwaschprogramm vor dem Abpumpen verhindert eine Verformung der Kunststoff-Abwasserleitungen.

• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.

• Eine Schaumüberwachung bei allen Spülschleuderabläufen und volle Ausnutzung des Spülwassers sorgen immer für gute Spülergebnisse.
• Ein Wasserstop-System schützt vor Wasserschäden.
• Das Unwucht-Kontrollsystem garantiert für gutes Standverhalten der Maschine während des Schleuderns.

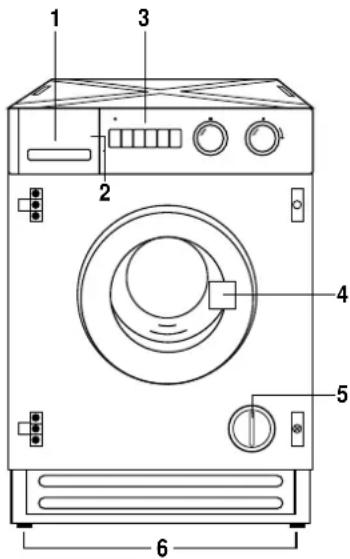

GERÄTEBESCHREIBUNG

1 Waschmittelschublade
2 Programmkarte (im Innern der Waschmittelschublade)
3 Bedienblende
4 Einfülltür
5 Flusensieb
6 Verstellbare Füße

1 2 3 4 5 6

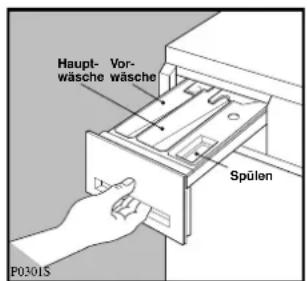

Waschmittelschublade

VORWÄSCHE Vorwaschmittel

HAUPTWÄSCHE Hauptwaschmittel

SPÜLEN Pflegemittel

(Weichspüler, Formspüler, Stärke)

Haupt- Vorrösche wäsche Spülen P0301S

GEBRAUCH

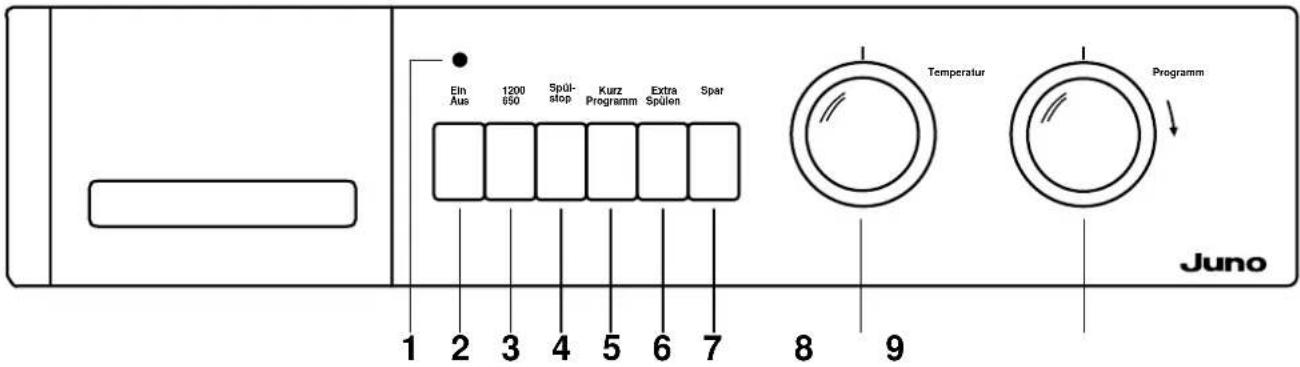

Bedienungsblende

Eln Aus 1200 650 Spülstop Kurz Programm Extra Spülen Spar 1 2 3 4 5 6 7 8 9 Juno Temperatur Programm

1 Betriebskontrollampe
2 EIN/AUS-Taste
3 Schleuderreduzierungs-Taste
4 Spülstop-Taste
5 Kurzprogramm-Taste
6 Extra-Spülen-Taste
7 Spar-Taste
8 Temperaturwähler
9 Programmwähler

Beschreibung der Bedienungselemente

1 Betriebskontrollampe

Sie leuchtet beim Einschalten des Gerätes auf und erlischt beim erneuten Drücken der EIN/AUS-Taste.

2 EIN/AUS-Taste

Mit dieser Taste wird die Maschine ein- bzw. ausgeschaltet.

Vor der Einstellung eines Programms oder vor der Änderung eines bereits laufenden Programms soll die Maschine durch Eindrücken dieser Taste ausgeschaltet werden.

3 Schleuderreduzierungs-Taste 1200 650

Durch Drücken dieser Taste wird die Schleuderdrehzahl wie folgt reduziert:

- Normalprogramme:

- von 1200 auf 650 U/min

- Schonprogramme:

- von 650 auf 450 U/min

- Extra Vorwäsche (Progr. A):

- von 650 auf 450 U/min

4 Spülstop-Taste

Durch Drücken dieser Taste bleibt die Wäsche im letzten Spülgang liegen (Schonprogramme H bis M). Das ist besonders vorteilhaft beim Waschen von Synthetiks und Feinwäsche, um zu vermeiden, daß sich Falten in den Geweben bilden. Um das Wasser abzupumpen, die Taste nochmals drücken (die Wäsche wird kurzgeschleudert), oder Programm "P" wählen. Wird die Taste nicht gedrückt, enden die Schonprogramme mit einem Schonschleudern.

5 Kurz-Programm-Taste

Beim Drücken dieser Taste im Programm "B", "C" bzw. "H" erfolgt eine Waschzeitverkürzung um ca. 20 Minuten. Diese Taste ist besonders vorteilhaft für leicht verschmutzte Wäsche. Max. Temperatur-Einstellung: 60°C.

6 Extra-Spülen-Taste

Plus ein Spülgang mehr.

Durch Drücken der Taste wird in den

Normalprogrammen ein zusätzlicher Spülgang durchgeführt.

Die Spülgänge werden dadurch von 3 auf 4 erhöht.

Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut.

7 Energie-Spar-Taste

Durch einen Druck auf diese Taste vor Beginn des Programmes B u. H und durch Einstellen des Temperaturwählers auf eine niedrigere Temperatur (siehe Programmtabelle) kann durch die Waschzeitverlängerung bei ebenfalls guten Waschresultaten bis zu 30% Strom gespart werden. Zu empfehlen für normal verschmutzte Wäsche.

8 Temperaturwähler

Durch Drehen dieses Knopfs nach links- bzw. rückwärts, wählen Sie die gewünschte Temperatur.

Kalt, das Wasser wird nicht aufgeheizt.

Durch einen leichten Druck springt der Knopf heraus.

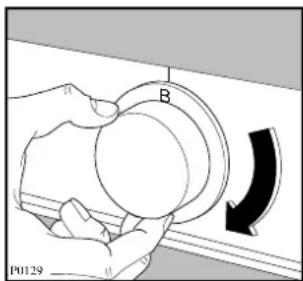

9 Programmwähler

Durch leichtes Drücken springt der Knopf heraus. Drehen Sie ihn im Uhrzeigersinn auf das gewünschte Programm.

i Tips zum Waschen

Wäsche sortieren und vorbehandeln

• Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.
• Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle.
• Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
• Achten Sie darauf, daß keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.
• Hartnäckige Flecken vor dem Waschen vorbehandeln. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.
• Gardinen besonders vorsichtig behandeln. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

Temperaturen

70°-95° für normal verschmutzte weiße Kochwäsche (wie z.B. Geschirrtücher, Handtücher, Tafelwäsche, Bettwäsche, usw.)

60° für normal verschmutzte farbechte Wäsche (wie z.B. Hemden, Blusen, Nachthemden, Herrenschlafanzüge, usw.) aus Leinen, Baumwolle oder synthetischen Fasern und für leicht verschmutzte Kochwäsche (z.B. Leibwäsche).

KALT für empfindliche Textilien (z.B.

30°-40° Gardinen), Mischgewebe mit Synthetikzusatz und Wolle mit Einnähetikett "mit Spezialausrüstung, filzt nicht".

Wäschefüllmengen

Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen.

Faustregeln:

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Synthetiks: Trommel nicht mehr als 1/2 füllen.

Feinwäsche u. Wolle: Trommel nicht mehr als 1/3 füllen.

Jeweils maximale Beladung bedeutet optimale Nutzung von Wasser und Energie.

Bei stark verschmutzter Wäsche die Menge reduzieren.

Wäschegewichte

Folgende Gewichtsangaben können als Richtwert dienen.

Bademantel 1200 g

Serviette 100 g

Bettbezug 700 g

Bettuch 500 g

Kissenbezug 200 g

Tischtuch 250 g

Frottiertuch 200 g

Geschirrtuch 100 g

Damennachthemd 200 g

Damenschlüpfer 100 g

Herrenarbeitskittel 600 g

Herrenoberhemd 200 g

Herrenschlafanzug 500 g

Bluse 100 g

Herrenunterhose 100 g

Fleckenentfernung

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Es empfiehlt sich, diese vor dem Waschen zu entfernen.

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen.

In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecken: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln.

Tinte: Je nach Herkunft der Tinte erst mit Aceton (*), danach mit Essigsäure anfeuchten, Rest bei weißen Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

Alle Lösemittelreste im Freien verdunsten lassen.

(*) Aceton nicht für Acetatseide benutzen!

Wasch- und Veredelungsmittel

Ein gutes Waschergebnis hängt von der Wahl und der richtigen Dosierung des Waschmittels ab. Die richtige Dosierung verhindert Verschwendungen und schützt die Umwelt. Obwohl die Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die das ökologische Gleichgewicht der Natur stören.

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommel-waschmaschinen verwenden.

– Pulverartige Vollwaschmittel für alle Textilarten.

– Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.

- Flüssige Waschmittel, vorzugsweise für Waschprogramme mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.

– Baukasten-Waschmittel für eine getrennte Dosierung von Grundwaschmittel, Enthärter und Bleiche/Fleckensalz.

Das Wasch- und eventuelle Veredelungsmittel wird vor Beginn des Waschprogrammes in die betreffenden Fächer der Waschmittelschublade eingeführt.

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben. Hinweise auf Waschmittelpackung beachten.

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogrammes in das Fach "Spülen" gefüllt werden.

Dosierung gemäß den Empfehlungen der Hersteller der Produkte.

Waschmitteldosierung

Die Waschmittelart und -menge richtet sich nach der Textilart und -menge, dem Verschmutzungsgrad der Wäsche sowie der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Befolgen Sie die Dosierhinweise der Waschmittelhersteller.

Dosieren Sie etwas weniger wenn:

– Sie wenig Wäsche waschen

– die Wäsche nur leicht verschmutzt ist

– die Lauge in der Hauptwäsche stark schäumt.

Wasserhärteangaben

Härte-bereich	Eigenschaft	deutsche Härte
		°dH	m mol
1	weich	0-7	0-1,3
2	mittel	8-14	1,4-2,5
3	hart	15-21	2,6-3,8
4	sehr hart	über 21	über 3,8

Färben von Textilien

Färben in Ihrem Waschautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten:

Nur Färbemittel benutzen, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind.

Angaben der Färbemittelhersteller befolgen.

Waschprogramm wählen, das der optimalen Färbetemperatur entspricht.

Wäschemenge max. 1,5 kg.

Achtung: Nach jedem Färben muß ein Kochwaschprogramm ohne Wäsche durchgeführt werden. Geben Sie 1/2 Becher Waschmittel in die Hauptwaschkammer.

Hinweis: Verfärbungen von Gummi- und Kunststoffteilen können auftreten.

Entfärben von Textilien

Die Entfärbemittel sind generell sehr aggressiv. Aus diesem Grunde dürfen sie in dem Waschautomaten nicht verwendet werden.

i Arbeitsabläufe beim Waschen

Vor der ersten Inbetriebnahme raten wir Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte 1/2 Meßbecher Waschmittel in den Waschmittelbehälter. Anschließend können Sie Ihr Gerät in Betrieb nehmen.

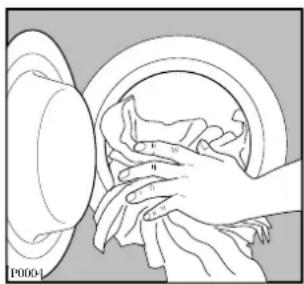

1. Einlegen der Wäsche

Öffnen Sie die Einfülltür.

Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen.

Möglichst große und kleine Wäschestücke gemischt waschen.

2. Einfüllen des Waschmittels

Ziehen Sie die Waschmittelschublade aus der Bedienblende, bis sie nicht mehr weiter läuft.

Geben Sie die notwendige Waschmittelmenge (beachten Sie bitte die Dosierhinweise der Waschmittelhersteller) in das Fach für die Hauptwäsche.

Wird das Vorwäsche-Programm gewählt, so geben Sie auch das Waschpulver im entsprechenden Fach ein.

3. Einfüllen des Veredelungsmittels

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche können in das Fach "SPÜLEN" gefüllt werden.

Das Niveau MAX nicht überschreiten.

Waschmittelschublade wieder in die Bedienblende schieben.

4. Wahl der Temperatur

Drehen Sie den Temperaturwähler auf die gewünschte Stellung.

5. Wahl der gewünschten Option(en)

Drücken Sie die gewünschte(n) Taste(n) ein.

6. Wahl des Waschprogrammes und Start der Maschine

Drehen Sie den Programmwähler im Uhrzeigersinn auf die gewünschte Stellung.

Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste ein: die Betriebskontrollampe leuchtet auf und das Programm beginnt.

7. Ende des Programmes

Die Maschine beendet das Programm automatisch.

Bitte beachten Sie, daß nach den Programmen mit Spülstop-Option vor dem Öffnen der Tür unbedingt das letzte Spülwasser abgepumpt wird.

Warten Sie ein paar Minuten, bevor Sie die Einfülltür öffnen, damit sich die Sicherheitssperre lösen kann.

Drücken Sie nochmals die EIN/AUS-Taste, die Betriebskontrollampe erlischt.

Nehmen Sie die Wäsche heraus.

Kontrollieren Sie auch die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wenn nicht mehr gewaschen bzw. getrocknet wird, schließen Sie den Wasserhahn und ziehen Sie vorsorglich den Stecker aus der Steckdose.

Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus der Trommel

60 P0848

Fin Aus 1200 650 Spół- etop Kurz Programm Extra Spüllen Spar

B P0129

Ein Aus P0471S

Normalprogramme für Baumwolle und Leinen

Füllmenge max. 4,5 kg

Progr. Temp.		Programm-beschreibung	Programm-abwicklung	Zusatz-funktion	Verbrauchswerte*
					Strom kWh	Wasser Liter	Zeit Min.
A	30°-40°	Extra-Vorwäsche Koch- undBuntwäsche stark verschmutzt	Vorwäsche 30°-40°C Kurzschleudern	1200650	0,7 22	40
B	60°-95°	Kochwäsche normal verschmutzt	Hauptwäsche 60°-95°C3 SpülgängeSchleudern	Extra Spülen1200650	1,8 57	135
B+SPARE	60°	Spar-Kochwäsche normal verschmutzt	Hauptwäsche 60°C3 SpülgängeSchleudern	Extra Spülen1200650	1,3 54		135
B+KURZ→	30°-60°	Kochwäsche kurz leicht verschmutzt	Hauptwäsche 30°-60°C3 SpülgängeSchleudern	Extra Spülen1200650	1,0 54		115
C (*)	30°-60°	Buntwäsche, normal verschmutzt	Hauptwäsche 30°-60°C3 SpülgängeSchleudern	Extra Spülen1200650	1,2 54		125
C+KURZ→	30°-60°	Buntwäsche, kurz leicht verschmutzt	Hauptwäsche 30°-60°C3 SpülgängeSchleudern	Extra Spülen1200650	0,9 54	105
D		Spülen	3 Spülgänge mit evtl.ZusatzmittelSchleudern	Extra Spülen1200650	0,1 43	45
F		Weichspülen	1 Spülgang mit ZusatzmittelSchleudern	1200650	-	1	8
G		Schleudern	Abpumpen und Schleudern	1200650	-	-	8

(*) Dieses 60°C Programm ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.
Es werden für jedes Programm die optimalen Temperaturen angegeben. Diese hängen von der Art und dem Verschmutzungsgrad der Wäsche ab.
* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

PROGRAMMÜBERSICHT

Schonprogramme für pflegeleichte Wäsche, Feinwäsche und Wolle

Füllmenge max. 2 kg, Wolle 1 kg

Progr. Temp.		Programm-beschreibung	Programm-abwicklung	Zusatz-funktion	Verbrauchswerte*
					Strom kWh	Wasser Liter	Zeit Min.
A	30°-40°	Extra-Vorwäsche Pflegeleicht, stark verschmutzt	Vorwäsche 30°-40°C Kurzschleudern	1200650	0,4 13	30
H	30°-60°	Pflegeleichte Wäsche normal verschmutzt	Hauptwäsche 30°-60°C 3 Spülgänge Kurzschleudern	Spülstop 1200650	0,7 54	70
H+SPARE	40°	Spar-Pflegeleicht normal verschmutzt	Hauptwäsche 40°C 3 Spülgänge Kurzschleudern	Spülstop 1200650	0,45 54	70
H+KURZ	30°-60°	Pflegeleicht, kurz leicht verschmutzt	Hauptwäsche 30°-60°C 3 Spülgänge Kurzschleudern	Spülstop 1200650	0,5 54	50
J	30°-40°	Feinwäsche	Hauptwäsche 30°-40°C 3 Spülgänge Kurzschleudern	Spülstop 1200650	0,45 45	55
K	30°-40°	Wolle	Hauptwäsche 30°-40°C 3 Spülgänge Kurzschleudern	Spülstop 1200650	0,4 45	55
L		Feinspülen	3 Spülgänge mit evtl. Weichspüler Kurzschleudern	Spülstop 1200650	-	3	5
M		Weichspülen	1 Spülgang mit Weichspüler Kurzschleudern	Spülstop 1200650	-	1	3
N		Kurzschleudern	Abpumpen und Schleudern	1200650	-	-	4
P		Abpumpen	Wasserablauf		-- 1,5

Es werden für jedes Programm die optimalen Temperaturen angegeben. Diese hängen von der Art und dem Verschmutzungsgrad der Wäsche ab.

* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Internationale Pflegekennzeichen

Symbole für die Pflegebehandlung von TextilienStand 1993
WASCHEN(Waschbottich)
	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Spezial-Schon-wasch-gang	Schon-wasch-gang	Hand-wäsche	nicht waschen
	Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.
CHLOREN(Dreieck)
	Chlorbleiche möglich								Chlorbleiche nicht möglich
BÜGELN(Bügeleisen)
	heiß bügeln mäßig			heiß bügeln nicht heiß bügeln nicht bügeln
	Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.
CHEMISCH-REINIGUNG(Reinigungstrommel)
									keine Chemisch-reinigung möglich
	Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel.Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur.
TUMBLER-TROCKNUNG(Trockentrommel)
	Trocknen mit normaler thermischer Belastung				Trocknen mit reduzierter thermischer Belastung				Trocknen im Tumbler nicht möglich
	Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab.

1. Entkalken des Gerätes

Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben.

2. Äußere Reinigung

Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen).

Wichtig: Alkohol, Lösemittel und dgl. dürfen nicht verwendet werden.

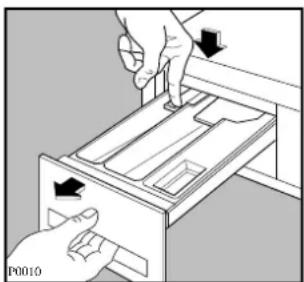

3. Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelablagerungen gesäubert werden. Ziehen Sie die Waschmittelschublade durch Drücken der Arretierungs-Taste heraus. Reinigen Sie sie unter fließendem Wasser. Der obere Teil des Weichspülmittelfaches ist auch herausnehmbar.

Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

4. Reinigung des Wassereinlaufsiebes

Falls Sie merken, daß trotz ausreichendem Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Wasserzulauf verstopft ist. Schließen Sie den Wasserhahn. Schrauben Sie den Wasserzulaufschlauch vom Hahn ab: zuerst den gelben Knopf am Schlauch eindrücken und dann herausschrauben. Reinigen Sie das Sieb mit einer Zahnbürste. Schrauben Sie dann den Schlauch am Wasserhahn wieder fest an.

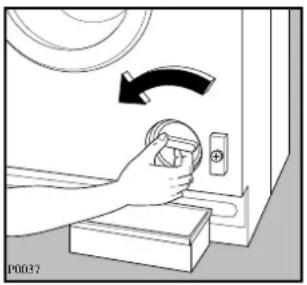

5. Reinigung des Flusensiebes

Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate.

Folgende Handgriffe sind erforderlich:

Schüssel etc. für Restwasser unterstellen.

Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann.

Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben.

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

■ Netzstecker aus der Steckdose ziehen.
■ Wasserhahn schließen.
- Abkühlung der evtl. aufgeheizten Lauge abwarten.
■ Gefäß, Schüssel o.ä. für das Restwasser unterstellen.
■ Dann Flusensieb lösen (siehe Punkt 5).

7. Frost

Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.

■ Den Wasserhahn schließen und den Wasserzulaufschlauch abschrauben.
■ Das Ende des Zulauf- u. Ablaufschlauches in ein Gefäß auf dem Boden legen.
- Das Ablaufprogramm wählen und die Maschine laufen lassen bis der Programmwähler auf "Stop-Stellung" steht.
■ Den Zulaufschlauch am Gerät wieder fest verschrauben und den Ablaufschlauch wieder einhängen.

So wird verhindert, daß Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme des Waschautomaten darauf achten, daß die Raumtemperatur höher als 0°C ist.

BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Störungen Mögliche Ursachen
Die Maschine startet nicht	Ist die Einfülltür richtig geschlossen?Sitzt der Netzstecker fest in der Steckdose?Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen)Ist die EIN/AUS-Taste gedrückt?
Die Maschine nimmt kein Wasser an	Ist der Wasserhahn geöffnet?Ist das Sieb im Wasserzulauf verstopft?Ist der Zulaufschlauch geknickt?Ist die Einfülltür geschlossen?
Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab:	Das Ende des Ablaufschlauches liegt nicht hoch genug vom Boden. Lesen Sie nochmals die betreffenden Anweisungen in diesem Handbuch.
Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht:	Ist der Ablaufschlauch geknickt?Wurde ein Programm mit “Spülstop” gewählt?Ist das Flusensieb verstopft?
Wasser befindet sich auf dem Boden:	Wurde zuviel oder falsches Waschmittel eingefüllt? Genauer dosieren!Sind die Verschraubungen am Wasserzulauf- schlauch fest angezogen?Ist der Ablaufschlauch beschädigt?Ist die Waschmittelschublade sauber?
Die Maschine vibriert stark beim Schleudern:	Ist die Transportsicherung vollständig entfernt?Haben die Stellfüße festen Bodenkontakt?Wurde zu wenig Wäsche in die Trommel eingefüllt?Ist die Wäsche in der Trommel gleichmäßig verteilt?
Die Einfülltür läßt sich nicht öffnen:	Ist ein Programm in Betrieb?Ist die Tür noch verriegelt?Befindet sich die Maschine im Spülstop?
Das Schleudern beginnt verzögert bzw. die Wäsche wird am Programmende nicht geschleudert	Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann. Die Auflockerungsphase dauert ca. 10 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.
Das Geräuschbild ist ungewohnt	Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw. die bessere Wäscheverteilung beim Schleudern. Hierdurch wird das Standverhalten verbessert.
Kein Wasser ist in der Trommel zu sehen	Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.
Das Waschergebnis ist nicht zufriedenstellend:	Wurde die falsche Menge oder das falsche Waschmittel eingefüllt? Unterdosierung führt zu Wäschevergrauung und Kalkablagerungen im Gerät.Wurden spezielle Verschmutzungen vorbehandelt?Wurde die richtige Temperatur gewählt?
Nach dem letzten Spülen ist noch Schaum sichtbar	Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.
Weiße Rückstände finden sich auf der Wäsche	Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon- N ^o mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-N ^o Ihres Gerätes.

Diese Daten sind dem Typschild zu entnehmen.
