BEDIENUNGSANLEITUNG JKG7491E JUNO

Warnung zu Ihrer Sicherheit. Vor der Installation und Inbetriebnahme des Gerätes sorgfältig diese Instruktionen lesen.

- Dieses Gefriergerät ist ausgelegt für die Bedienung durch Erwachsene. Kindem sollte es nicht eriaubt sein, die Bedienungselemente einzuschalten oder mit dem Gerät zu spielen.

- Jegliche Arbeiten, die zur installation des Gerätes erforderlich sind, sollten von einem qualifizierten Elektriker oder einer zuständigen Person ausgeführt werden.

- Dieses Gerät ist schwer. Vorsicht walten lassen beim Bewegen.

- Sicherstellen, daß das Kabei weder unter das Gerät gelangt, noch den Motor berührt.

- Reparaturen, die von unerfahrenen Personen ausgeführt werden, können Verletzungen oder größere Funktionsstörungen zur Foiège haben. Das Nächste Elektrizitäts-Versorgungs-Unternehmen informieren.

- Sicherstellen, daß das Gerät mit der Rückwand an eine Eand gestellt wird, da dort Funktionstelle arbeiten, welche das Gerät aufheizen und nicht leicht zugängig sein sollten.

- Sicherstellen, daß fortlaufende und ausreichende Belüftung vorhanden ist. Wenn dies nicht der Fall ist, kommt es zu defekten Bauteilen und möglichen Nahrungsmittelverlusten.

- Vor der inbetriebnahme nach der installation sollte das Gerät mindestens 4 Stunden stehengalassen werden, damit das Kühlmittel zu Ruhe kommen kann.

- Dieses Produkt muß von einem autorisierten KUNDENSDIENST gewartet werden und ausschließlich Original-ERSATZTEILE dürfen verwendet werden.

- Vor der Reinigung oder der Reparatur des Gerätes sicherstellen, daß ausgeschaltet un der Stecker herausgezogen ist.

- Es ist gefährlich, die Spezifikation zu ändem oder dieses Produkt in irgeneiner Form zu ändem.

- Diese Haushalt-Kühlschränke sind ausgelegt zur spezifischen Verwendung für die Lagerung und Konservierung von Nahrungsmitlein.

- KEINE SCHARFEN GEGENSTÄNDE BENUTZEN, um Angefrorenes oder Eis abzukratzen. Angefrorenes kann mit einem Plastikschaber entfernt werden. (Siehe Instruktionen zu Auflauen).

- Gefriergut darf nach dem Auftauen nicht noch einmal eingefroren werden.

• Die Lagerungs-Empfehlungen des Herstellers sind strikt zu befolgen.

- Eis am Stiel kann Frostverbrennungen verursachen, wenn es direkt aus dem Gefrierschrank konsumiert wird.

- Keine Karbonat-oder. Frizzy-Getränke in den Gefrierschrank stellen, da diese explodieren können.

- Wann immer es erfordelich ist, einen alten Gefrierschrank auszurangieren, sicherstellem: - daß die Türen abgenommen werden, damit keine Kinder darin eingeschlossen werden können; - daß das Kühlmittel des Kühlsystems zurückgewonnen wird, bevor es Eisen zerstört.

• Den Künlschrank nicht direkter Sonnenstrahiung oder Warmequellen aussetzen.
  • Die empfohiene Belüffung aufrechterhalten - siehe Abb. 2
• Um Vibrationen und Geräusche zu vermeiden, durch Drehen der verstellbaren Füße (J auf Abb 1) sicherstellen, daß der Kühischrank akkurat in der Waage steht.
• Dies ist ein Einbaugerat, das mit anderen Möbein auszunchten ist.

INSTALLATION

Reinigung des Innenraumes

• Keinen Alkohol oder alkoholhaltige Reinigungsprodukte verwenden, da dadurch der Schrank beschädigt werden kann.
• Vor der ersten Inbetriebnahme den innenraum mit lauwarmem Wasser und einer Neutralseife abwaschen, um den typischen Geruch eines brandneuen Gerätes zu beseitigen, und danach sorgfättig abtrocknen.
• Keine Reiniger oder Schleifmittel verwenden, da diese die Oberflächen angreifen.
  • Die Transport-Sicherungen entfemen.

Elektroanschluß

• Vor dem Anschluß des Gerätes an eine Steckdose sicherstellen, daß die Typenschildangaben für Spannung und Frequenz mit der örtlichen Stromversorgung übereinstimmen.
• Es ist unbedingt erforderlich, daß das Gerät gut geerdet wird. Zu diesem Zweck ist der Anschlußstecker mit einem speziellen Erdungskontakt versehen. Wenn die Steckdosen thres häuslichen Verdrahtungssystems nicht geerdet sind, ist das Gerät gemäß den vorhandenen Sicherheits-Bestimmungen an ein separates Erdkabel anzuschließen.
  • DER HERSTELLER LEHNT ES AB, JEGLICHE HAFTUNG ZU ÜBERNEHMEN, WENN DIESE SICHERHEITS-MASSNAHMEN NICHT BEACHTET WERDEN.

INBERTRIEBNAHME

• Den Gerätestecker in die Wandsteckdose H einstecken.
• Sicherstellen, daß die innenbeleuchtung eingeschaltet ist, wenn die Tür geöffnet wird.
• Den Temperatur-Wahlschalter A auf Position 4 stellen.

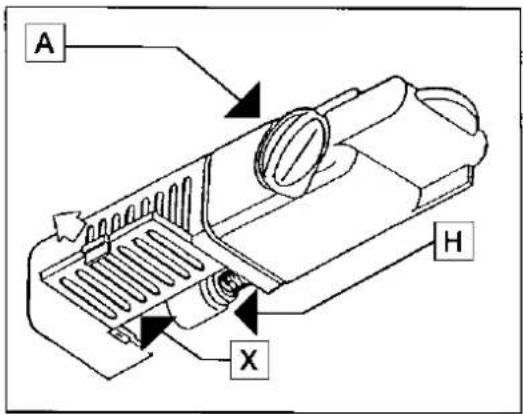

A H X

Temperaturregelung: A Abb. 1

ermöglicht die Temperaturregelung nach Umgebungstemperatur und Gebrauch

Innenbeleuchtung: H Abb. 1

Leuchtet beim öffnen der Tür des Kühlschranks und geht aus beim schließen der Tür.

Beim Wechseln der Glühbirne zuerst die Schutzabdeckung X entfernen durch einfaches Halten der Kante und anschließendes waagrechtes Ziehen. (siehe Punkt A-1 - WENN ETWAS NICHT FUNKTIONIERT).

ÜBER DEN GEBRAUCH DES KÜHL-/GEFRIERGERÄTES

Gefrierteil:

Dieser Gefrierschrank, ✉*** gekennzeichnet, is geeignet zum Gefrieren von Nahrung und erlaubt die langfristige Lagerung von Gefriergut. Vor dem Eingeben von Gefriergut muß das Gerät für mindestens 3 Stunden eingeschaltet sein.

Einfrieren von Gefriergut:

1) Gefriergut auf den oberen Rost 1 (Abb. 1) stellen.
2) Das Gefriergut für mindestens 24 Stunden in dieser Stellung belassen.
3) Die maximal innerhalb von 24 Stunden einzufrierende Menge ist auf dem Leistungsschild enthalten.
4) Das Regal in der Gefrierschranklür ist nicht ausgelegt, frische Nahrung einzufrieren, sondern vorgesehen zur Aufbewahrung von vorgefrorener Nahrung, von Speiseeis, oder angefrorener Cocktail-Gläser: das Regal inhalt ist 7 l.

Aufbewahrung von Gefriergut:

• Zur sicheren Lagerung von Gefriergut sollte die Temperatur im inneren nie über 18° C steigen.
• Ein verstellbarer Thermostat regelt automatisch die Temperatur.
• Sicherstellen, daß der Temperaturregler auf mittlere Temperatur eingestell ist.
• Es kann jedoch (wegen schlechter Belüftung, hoher Umgebungstemeperatur, häufigem öffnen der Tür, ...) manchmal nötig sein, die Einstellung des Temperaturreglers abzustufen.
• Im Falle eines zufälligen Ausfall des Gerätes oder eines Stromausfalls wie folgt fortfahren:
• Auf alle Fälle die Türen geschlossen halten.
• Veruchen, herauszufinden, wie lange der Fehler dauern wird.
• Wenn einmal wieder im normalen Zustand:

A) Wenn der Gefrieschrank voll beladen ist und der Stromausfall nicht länger dauert, als auf dem Leistungsschild angegeben ist, ist beim Gefriergut kein Schaden enstanden.

B) Wen der Gefrierschrank normal beladen ist, wird der Anstieg der Temperatur reduziert. Wenn das Auftauen noch nicht begonnen hat, gamäß vorhergehenden Punkt fortfahren.

C) Wenn das Auftauen begonnen hat, die Nahrung sofort verbrauchen, oder garen, und dann wieder einfrieren.

Kühlteil:

Dieser Teil des Gerätes ist vorgesehen zur Aufbewahrung von Getränken und frischer Nahrung. Die Innentemperatur ist ganz ausgeglichen. Vermeiden, daß Kühlgut die innenwände berührt, weil darin die Kälte produziert wird und die Nahrung teilweise gefrieren könnte. Andererseits würde dies eine einwandfreie Zirkulation der Kalten Luft verhindern.

Dieses Gerät ist ausgestattet mit einer automatischen Auftauvorrichtung. Deshalb könnte man manchmal dünne Schichten von Eis oder Wassertropfen vorfinden.

ÜBER DEN GEBRAUCH DES KÜHL-/GEFRIERGERÄTES

Nützliche Ratschläge:

• Während einer Einfrierperiode keine neues Gefriergut hineingeben.
• Keine neu einzufrierende Nahrung in die Nähe von bereits gefrorener Nahrung legen.
• Die Nahrung vor dem Einsetzen in das Gefrierteil richtig einwickeln oder in hermetisch verschließbare Behälter legen.
• Keine heiße Nahrung in den Gefrierschrank einlegen.
• Starkes Aroma von Nahrung und Getränken könnte auf andere Nahrung übertragen werden. Solches Gefriergut gut einwickeln oder in gut schließende Beutel legen.
  • Die Instruktionen in Kochbüchern, Gefrierfibeln und Umhüllungs-Utensilien sind zu befolgen.

Vor der Druchführung jeglicher Wartungsarbeiten unbedingt das Gerät aus dem Stecker ziehen.

Abtauen des Gefrierteils:

Vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Gerät aus dem Stecker ziehen. AUFTAUEN DIESES GEFRIERGERÄTES.

Die Innenwände des Gefrierteils werden nach und nach mit einer Schicht aus Eis bedeckt, deshalb daran denken, die Tür nicht zu oft zu öffnen und das Gefriergut eingewickelt in geschlossenen Beuteln aufzubewahren.

Wann immer die Eisdicke 5 mm erreicht, sollte das Eis entfernt werden. Dazu wie folgt vorgehen:

• Alle Nahrungsmittel herausnehmen und am kühlestmöglichen Platz unterbringen.
• Den Stöpsel D am Boden des Gefrierteils (Abb. 1) durch kräftiges Ziehen and der Klappe entfernen.
• Eine Schüssel unter die Abfußöffnung stellen, um das Wasser aufzufangen.
• Das Eis mit einem Plastikschaber von den Wänden entfernen. Niemals scharfe Metalwerkzeuge, Elektro-Heizgeräte, usw. verwenden, da diese das Gerät Beschädigen könnten.
• Wenn das Eis einmal entfernt und das Gerät wieder sauber und trocken ist, den Stöpsel D wieder kräftigeindrücken.
  • Das Gerät anschließen.

Abtauen des Kühlteils:

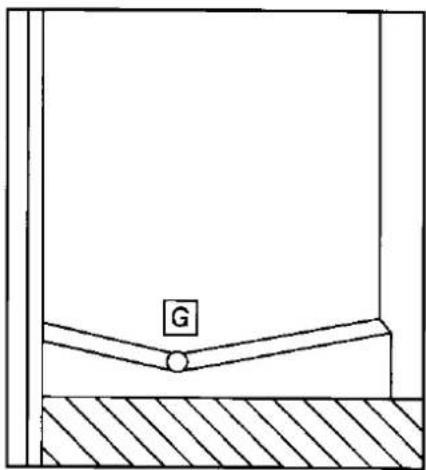

Leichte Eisbildung im Kühlschrank wird immer automatisch beseitigt. Regelmäßig die Wasser-Austaßöffnung G (Abb. 1) reinigen.

Abtauen des Kühlteils:

• Keinen Alkohol oder alkoholhaltige Reinigungsprodukte verwenden, da dadurch der Schrank beschädigt werden kann.
• Lauwarmes Wasser und Neutralseife oder Natriumbikarbonat zur Reinigung des Gerätes innen und außen verwenden. Niemals Reiniger oder Scheuerpulver verwenden.
• Das schwarze Gitter hinten am Gerät (Verflüssiger), den Motor und die unteren und oberen Belüftungsschlitze mit einer Bürste oder einem Staubsauger reinigen. Dadurch wird die Leistung des Gerätes verbessert und der Energieverbrauch reduziert.
• Den Wasserbehälter über dem Motor reinigen.

Stillstandszeiten:

Für Zeiten, in denen das Gerät nicht im Gebrauch ist, sind folgende Vorkehrungen zu treffen:

• Gerät abschalten bzw. Stecker ziehen.
• Alles Kühl-/Gefriergut herausnehmen.
• Auftauen und den Innenraum sowie das gesamte Zubehör reinigen.
• Die Tür angelehnt lassen, um die Luftzirkulation im Innenschrank zu ermöglichen und somit unangenehme Gerüche zu vermeiden.

Einige Funktionsprobleme können Ursachen haben, die ganz leicht beseitigt werden können, ohne den Kundendienst zu rufen. Nachstehende Instruktionen defolgen

PROBLEM	URSACHE	LÖSUNG
A) INNENLAMPE1. Innenbeleuchtung Kühlteil brennt nicht. (H Abb. 1)B) LEISTUNG1. Das Gerät kühlt nicht.	Stecker nicht eingesteckt.Kein Strom in der Wand-Steckdose.Glühbirne sitzt nicht richtig.Der Temperaturregler ist in Position ●.	Stecker einstecken.Die automatische Haussteuerung prüfen.Korrigieren oder eine andere mit gleicher Leistung einsetzen.Wechseln in andere Position.
2. Das Gerät hühlt kühlt ausreichend.	Tür schließt nicht richtig.Die Tür ist oft geöffnet worden.Temperaturregler in ungeeigneter Position.Nahrung wurde erst kürzlich in großen Mengen eingegeben	Die Tür schließen.Häufiges Öffenen vermeiden.Wechseln in kühlere Position.Das Gerät wird wieder normal, abwarten.
3. Nahrung gefrier im kühlteil.	Temperaturregler in ungeeigneter Position.Nahrung berührt die Rückwände.	Wechseln in weniger kalte Position.Mehr Abstand lassen.
4. Der Motor hört nicht auf zu laufen.	Temperaturregler in ungeeigneter Position.Tür schließt nicht richtig.Tür oft geöffnet.Nahrung erst kürzlich eingegeben.	Wechseln in weniger kalte Position.Tür richtig schließen.Häufiges Öffnen vermeiden.Warten bis Gerät wieder normal.

WENN ETWAS NICHT FUNKTIONIERT

PROBLEM	URSACHE	LÖSUNG
C) WASSER / EIS1. Es bildet sich zuviel Eis.	Temperaturregler in ungeeigneter Position.Tür oft geöffnet.Stöpsel D nicht an seinem Platz.	Wechseln in weniger kalte Position.Häufiges Öffnen vermeiden.Stöpsel D einsetzen.
2. Wasser im unteren Teil des Kühlschranks.	Abflußrohr blockiert.	Abflußrohr G (Abb. 1) reinigen.
3. Wasser in der Gemüseschale.	Es wurde nasses Gemüse eingegeben.	Das ist normal.
4. Der Schrank wird außen feucht.D) TÜREN1. Tür schließt nicht.E) GERÄUSCHE	Hohe Luftfeuchtigkeit in der Umgebung.Gerät ist nicht richtig in der Waage.Tür wurde zu kräftig zugeschlagen.Beladung überschreitet das Einlagerungs-Limit.Gerät ist nicht richtig in der Waage.Eine der Tuben reibt an der Wand oder etwas anderem.Eine beliebige Befestigungsschraube kann lose sein.Etwas im Innem kann vibrieren.Sonstiges.	Das ist normal, die Leistung wird nicht beeinträchtigt.Ordnungsgemäß nivellieren.Nie die Tür zuschlagen.Nahrung richtig einsetzen.Ordnungsgemäß nivellieren.Reibende Tube richtig lagern.Schraube festdrehen.Richtig lagern.Siehe nächste Seite.

1. Temperaturregler

Könnte krachende Geräusche verursachen, wenn das System ein- oder ausschaltet.

2. Kühlsystem

Das eingespritzte kühlmittel kann ein plätscherndes Geräusch verursachen, wenn es durch die Rohre fließt.

3. Kompressor

Kann zumbing Geräusche und/oder leichtes Stoßen verursachen.

4. Dämmung

Das verwendete Material tendiert dazu, die Geräusche zu verstärken, aber es ist einwandfrei gedämmt und hat niedrigen Energieverbrauch.

TECHNISCHE MERKMALE

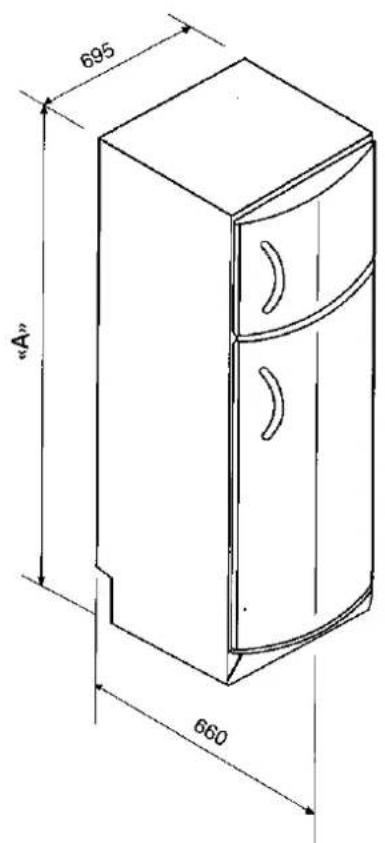

ABMESSUNGEN BEI GESCHLOSSENER TÜR

Dieses Gerät entspricht den folgenden CEE-Vorschriften:

• 73/23 CEE vom 19.02.73 (Niederspannungs-Vorschrift) und nachfolgende Änderungen.
• 89/336 CEE vom 03.05.89 (Elektromagnetische Kompatibilitäts-Vorschrift) und nachfolgende Änderungen.

Daten in Übereinstimmung mit UNE-Forderungen:

GESAMT-BRUTTO-VOLUMEN (I)	400
HÖHE A (mm)	1.650
SPANNUNG (V) ± 6 %	220...230
FREQUENZ (Hz)	50
GEFRIERKAPAZITÄT (Kg/24 h)	6
ENERGIEVERBRAUCH (W)	170
TEMPERATURANSTIEGSZEIT (h)	18
