BEDIENUNGSANLEITUNG JKG7492ER JUNO

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann.

Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Be- trieb genommen wird.

• Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
• Eventuelle Reparaturen dürfen nur von einem ELPRO-Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.
• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.
• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.
  • Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muß eine Mindestbekiftung gesichert sein, wie aus der bezüglichen Abbildung hervorgeht.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zuganglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.
• Während des Transports kann es vorkommen, daß das im Motorkomprssor enthaltene Öl in den Kältekreisiauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

- In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif- bzw. Eisschicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut. Die Reifschicht niemals mit Metallgegenständen abkratzen, das Gerät konnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.

- Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

- Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzen Gegenstände benutzen.

- Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

- Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.

- Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

- Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

- Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

- Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Wenden Sie sich bitte an die nächste ELPRO-Kundendienststelle.

- Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll oder Sperrmull entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

- Beachten Sie, daß während der Bewegung des Ger3tes der Kältemitteikreislauf nicht beschädigt wird.

- Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.

- Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

- Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des KUhlkreislaufes ist zu vermeiden.

- NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.

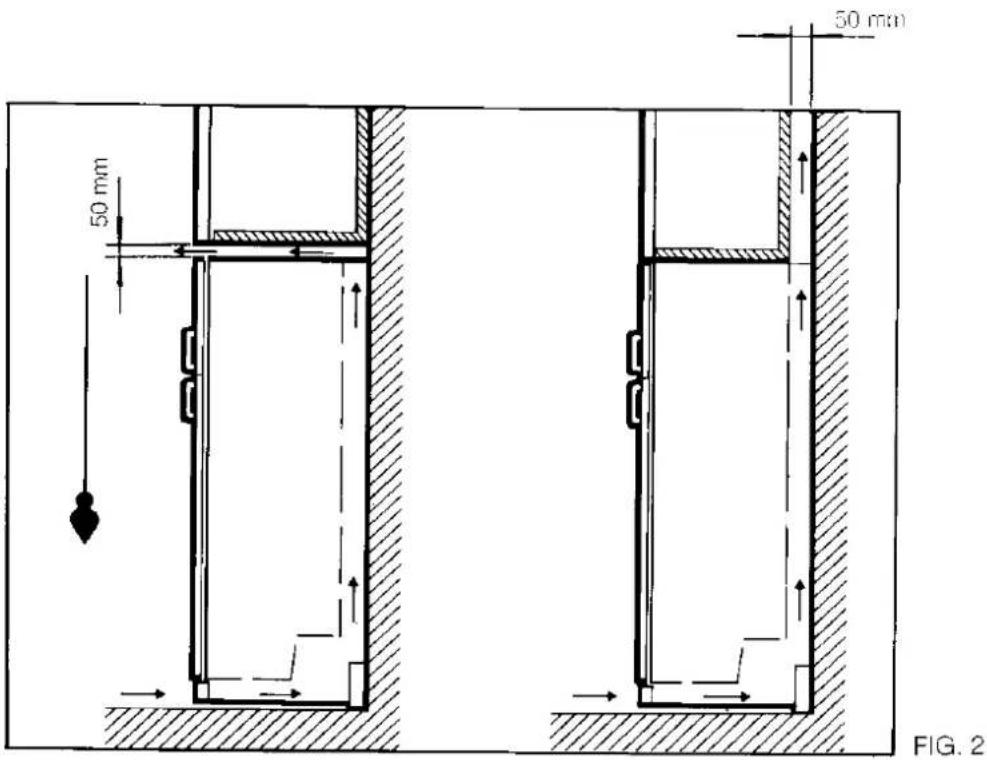

50 mm 50 mm 50 mm FIG. 2

Sollte das neue Gerät anstelle eines alten Gerätes mit Schnappverschluss aufgestellt werden, so empfehlen wir diesen Schnappverschluss unbrauchbar zu machen, damit spielende Kinder nicht in Gefahr geraten. Der Kältekreislauf wurde während der Fertigung auf Dichtheit geprüft.

Aufstellung

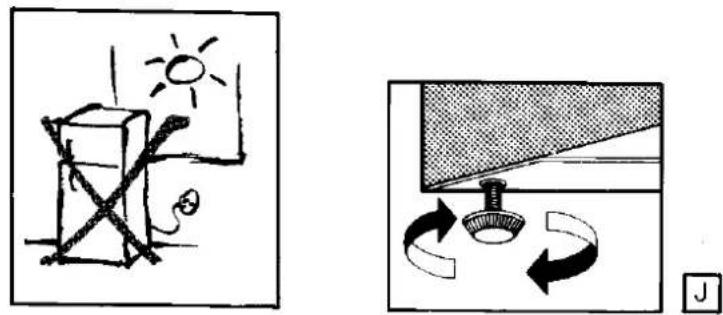

Das Gerät sollte nicht in der Nähe von Warmequellen wie Heizkörpern oder t)fen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Die beste Leistung erzielt man erfahrungsgemäß bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +16°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN). Die Geräteklasse ist auf dem Typenschild angegeben.

Um Vibrationen und Geräusche zu vertellbaren, durch Drehen der verstellbaren Füße (J anf Abb 1) sicherstellen, daß der KühlsramR aRRurat in der Waage steht.

Reinigung

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch», am besten durch Auswaschen mit lauwarmem Wasser und einem milden Reinigungsmittel. Bitte keine Scheuermittel verwenden.

Edelstahloberfläche

Für die Pflege der Edelstahloberfläche können Sie handelsübliche Pflegemittel für Edelstahl verwenden. Diese Pflegemittel bilden gleichzeitig einen Schutzfilm gegen Fingerabdrücke.

Vorsicht: Vermeiden Sie unbedingt jeden Kontakt des Edelstahl-Reinigungsmittels mit Kunststoffteilen, da diese davon angegriffen werden.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses ubereinstimmen. Eine Abweichung von = 6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerates an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der EWG-Richtlinie Nr. 87/308 vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

Dieses Gerät entspricht der folgende EWG Richtlinie:

• 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

A H X

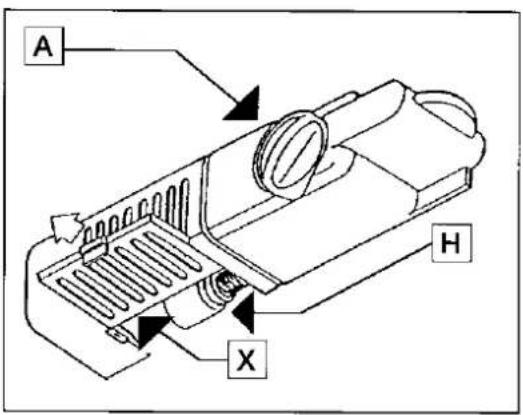

Temperaturregelung: A Abb. 1

ermöglicht die Temperaturregelung nach Umgebungstemperatur und Gebrauch

Innenbeleuchtung: H Abb. 1

Leuchtet beim öffnen der Tür des Kühlschranks und geht beim Schließen der Tür aus.

Beim Wechseln der Glühbirne zuerst die Schutzabdeckung X entfernen. Durch einfaches Halten der Kante und anschließendes waagrechtes ziehen die AbdecRung entfernen (siehe Punkt A-1 - WENN ETWAS NICHT FUNKTIONIERT).

ÜBER DEN GEBRAUCH DES KÜHL-/GEFRIERGERÄTES

Gefrierteil:

Dieser Gefrierschrank, ✱*** gekennzeichnet, is geeignet zum Gefrieren von Nahrung und erlaubt die langfristige Lagerung von Gefriergut.

Vor dem Eingeben von Gefriergut muß das Gerät für mindestens 3 Stunden eingeschaltet sein.

Einfrieren von Gefriergut:

1)

MODEL		ZAC64	ZAC97	ZAC132	ZAC164
VOLUME (Gross)	litres	180	275	375	465
VOLUME (Net)	litres	173	262	357	443
HEIGHT	mm	850	850	850	850
WIDTH	mm	660	915	1190	1435
DEPTH	mm	735	735	735	735
ENERGY CONSUMPTION / 24 hrs*	kWh	0.98	1.30	1.43	1.57
FREEZING CAPACITY	Kg/24hrs	14	22	26	28
HOLD-OVER TIME	hours	31	35	40	42
RATED POWER	W	110	140	150	150

Gefriergut auf den oberen Rost 1 (Abb. 1) stellen.

2) Das Gefriergut für mindestens 24 Stunden in dieser Stellung belassen.

3) Die maximal innerhalb von 24 Stunden einzufrierende Menge ist auf dem Typenschild enthalten.

4) Das Regal in der Gefrierschranktür ist nicht ausgelegt, frische Nahrung einzufrieren, sondern vorgesehen zur Aufbewahrung von vorgefrorener Nahrung, von Speiseeis, oder angefrorener Cocktail-Gläser: Der Regal inhalt beträgt 7 l.

Aufbewahrung von Gefriergut:

• Zur sicheren Lagerung von Gefriergut sollte die Temperatur im Inneren nie über -18° C steigen.
• Ein verstellbarer Thermostat regelt automatisch die Temperatur.
• Sicherstellen, daß der Temperaturregler auf mittlere Temperatur eingestellt ist.
• Es kann jedoch (wegen schlechter Belüftung, hoher Umgebungstemeperatur, häufigem Öffnen der Tür, ...) manchmal nötig sein, die Einstellung des Temperaturreglers abzustufen.
• Im Falle eines zufälligen Ausfall des Gerätes oder eines Stromausfalls wie folgt fortfahren:
• Auf alle Fälle die Türen geschlossen halten.
• Versuchen, herauszufinden, wie lange der Fehler dauern wird.
• Wenn wieder im normalen Zustand:

A) Wenn der Gefrieschrank voll beladen ist und der Stromausfall nicht länger dauert, als auf dem Typenschild

ÜBER DEN GEBRAUCH DES KÜHL-/GEFRIERGERÄTES

Nützliche Ratschläge:

• Während einer Einfrierperiode keine neues Gefriergut hineingeben.
• Keine neu einzufrierende Nahrung in die Nähe von bereits gefrorener Nahrung legen.
  • Die Nahrung vor dem Einlogen in das Gefrierteil richtig einwickeln oder in luftdicht verschließbare Behälter legen.
• Keine heiße Nahrung in den Gefrierschrank legen.
• Starkes Aroma von Nahrung und Getränken könnte auf andere Nahrung übertragen werden. Solches Gefriergut gut einwickeln oder in gut schließende Beutel legen.
  • Die Instruktionen in Kochbüchern, Gefrierfibeln und Fiefkühl kost verpacßungen sind zu befolgen.

Vor der Druchführung jeglicher Wartungsarbeiten unbedingt den Netzstecßer der Steckdose ziehen.

Abtauen des Gefrierteils:

Die Innenwände des Gefrierteils werden nach und nach mit einer Schicht aus Eis bedeckt, deshalb daran denken, die Tür nicht zu oft öffnen und das Gefriergut eingewickelt in geschlossenen Beuteln aufzubewahren. Wann immer die Eisdicke 5 mm erreicht, sollte das Eis entfernt werden. Dazu wie folgt vorgehen:

• Alle Nahrungsmittel herausnehmen und am kühlestmöglichen Platz unterbringen.
• Den Stöpsel D am Boden des Gefrierteils (Abb. 1) durch kräftiges Ziehen entfernen.
• Eine Schüssel unter die Abfußöffnung stellen, um das Wasser aufzufangen.
• Das Eis mit einem Plastikschaber von den Wänden entfernen. Niemals scharfe Metalwerkzeuge, Elektro-Heizgeräte, usw. verwenden, da diese das Gerät beschädigen könnten.
• Wenn das Eis einmal entfernt und das Gerät wieder sauber und trocken ist, den Stöpsel D wieder kräftig eindrücken.
  • Das Gerät anschließen.

Abtauen des Kühlteils:

Leichte Eisbildung im Kühlschrank wird immer automatisch beseitigt. Regelmäßig die Wasser-Auslaßöffnung G (Abb. 1) reinigen.

Abtauen des Kühlteils:

• Keinen Alkohol oder alkoholhaltige Reinigungsprodukte verwenden, da dadurch der Schrank beschädigt werden kann.
• Lauwarmes Wasser und Neutralseife oder Natriumbikarbonat zur Reinigung des Gerätes innen und außen verwenden. Niemals Reiniger oder Scheuerpulver verwenden.
• Das schwarze Gitter hinten am Gerät (Verflüssiger), den Motor und die unteren und oberen Belüftungsschlitze mit einer Bürste oder einem Staubsauger reinigen. Dadurch wird die Leistung des Gerätes verbessert und der Energieverbrauch reduziert.
• Den Wasserbehälter über dem Motor reinigen.

Stillstandszeiten:

Für Zeiten, in denen das Gerät nicht im Gebrauch ist, sind folgende Vorkehrungen zu treffen:

• Gerät abschalten bzw. Stecker ziehen.
• Alles Kühl-/Gefriergut herausnehmen.
• Abftauen und den Innenraum sowie das gesamte Zubehör reinigen.
• Die Tür angelehnt lassen, um die Luftzirkulation im Innenschrank zu ermöglichen und somit unangenehme Gerüche zu vermeiden.

WENN ETWAS NICHT FUNKTIONIERT

Einige Funktionsprobleme

können Ursachen haben.

die ganz leicht beseitigt werden können,

ohne den Kundendienst zu rufen.

Nachstehende Instruktionen befolgen

PROBLEM	URSACHE	LÖSUNG
A) INNENLAMPE1. Innenbeleuchtung Kühlteil brennt nicht. (H Abb. 1)B) LEISTUNG1. Das Gerät kühlt nicht.	Stecker nicht eingesteckt.Kein Strom in der Wand-Steckdose.Glühbirne sitzt nicht richtig.Glühbirne defektDer Temperaturregler ist in Position●.	Stecker einstecken.Die automatische Haussteuerung prüfen.Korrigieren oder eine andere mit gleicher Leistung einsetzen.Glühbirne WeckseluWechseln in andere Position.
2. Das Gerät nicht kühlt ausreichend.	Tür schließt nicht richtig.Die Tür ist oft geöffnet worden.Temperaturregler in ungeeigneter Position.Nahrung wurde erst kürzlich in großen Mengen eingegeben	Die Tür schließen.Häufiges Öffenen vermeiden.Wechseln in kühlere Position.Das Gerät wird wieder normal, abwarten.
3. Nahrung gefriert im Kühlteil.	Temperaturregler in ungeeigneter Position.Nahrung berührt die Rückwände.	Wechseln in weniger kalte Position.Mehr Abstand lassen.
4. Der Motor hört nicht auf zu laufen.	Temperaturregler in ungeeigneter Position.Tür schließt nicht richtig.Tür oft geöffnet.Nahrung erst kürzlich eingegeben.	Wechseln in weniger kalte Position.Tür richtig schließen.Häufiges Öffnen vermeiden.Warten bis Gerät wieder normal.

WENN ETWAS NICHT FUNKTIONIERT

PROBLEM	URSACHE	LÖSUNG
C) WASSER / EIS1. Es bildet sich zuviel Eis.	Temperaturregler in ungeeigneter Position.Tür oft geöffnet.Stöpsel D nicht an seinem Platz.	Wechseln in weniger kalte Position.Häufiges Öffnen vermeiden.Stöpsel D einsetzen.

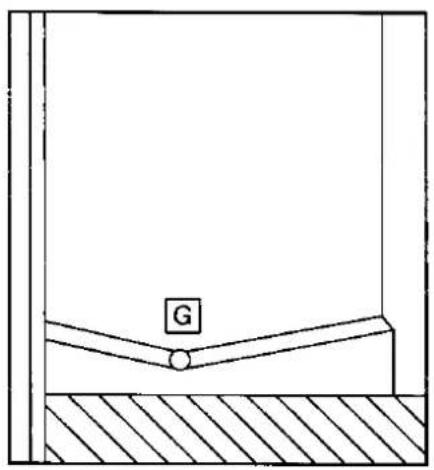

2. Wasser im unteren Teil des Kühlschranks.	Abflußrohr blockiert.	Abflußrohr G (Abb. 1) reinigen.
3. Wasser in der Gemüseschale.	Es wurde nasses Gemüse eingegeben.	Das ist normal.
4. Der Schrank wird außen feucht.D) TÜREN1. Tür schließt nicht.E) GERÄUSCHE	Hohe Luftfeuchtigkeit in der Umgebung.Gerät ist nicht richtig in der Waage.Tür wurde zu kräftig zugeschlagen.Beladung überschreitet das Einlagerungs-Limit.Gerät ist nicht richtig in der Waage.Eine der Tuben reibt an der Wand oder etwas anderem.Eine beliebige Befestigungsschraube kann lose sein.Etwas im Innem kann vibrieren.Sonstiges.	Das ist normal, die Leistung wird nicht beeinträchtigt.Ordnungsgemäß nivellieren.Nie die Tür zuschlagen.Nahrung richtig einsetzen.Ordnungsgemäß nivellieren.Reibende Tube richtig lagern.Schraube festdrehen.Richtig lagern.Siehe nächste Seite.

1. Temperaturregler

Könnte krachende Geräusche verursachen, wenn das System ein- oder ausschaltet.

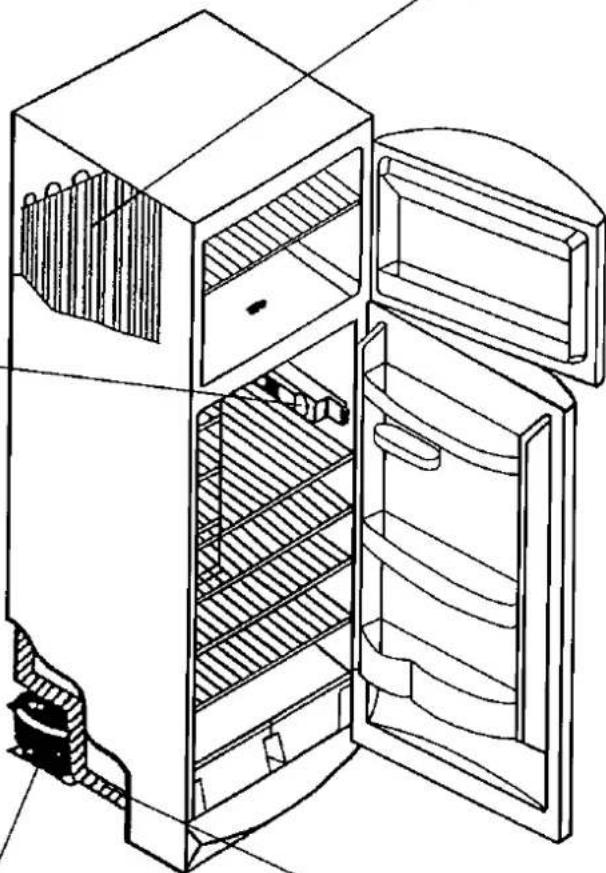

2. Kühlsystem

Das eingespritzte kühlmittel kann ein plätscherndes Geräusch verursachen, wenn es durch die Rohre fließt.

Kann Geräusche und/oder leichtes Stoßen verursachen.

4. Dämmung

Das verwendete Material tendiert dazu, die Geräusche zu verstärken, aber es ist einwandfrei gedämmt und hat niedrigen Energieverbrauch.

TECHNISCHE MERKMALE

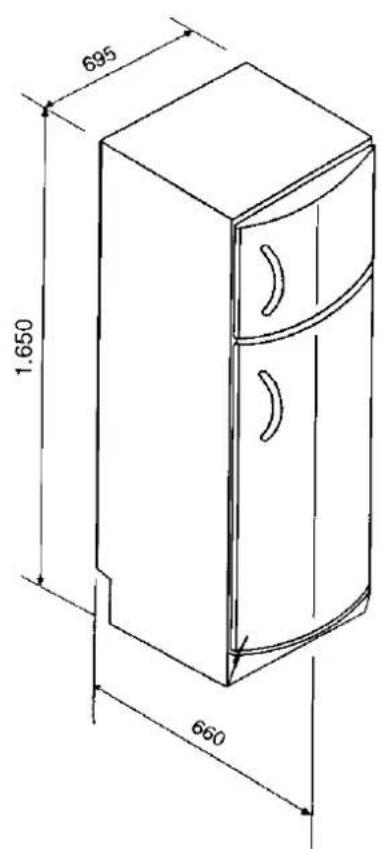

ABMESSUNGEN BEI GESCHLOSSENER TÜR

695 1.650 660

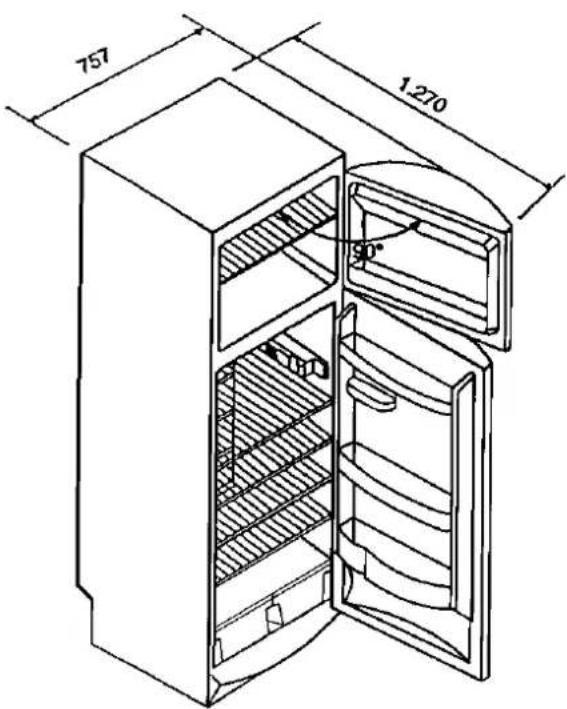

ABMESSUNGEN BEI GEOFFNETER TÜR

757 1.270

Dieses Gerät entspricht den folgenden EWG-Vorschriften:

• 73/23 EWG vom 19.02.73 (Niederspannungs-Vorschrift) und nachfolgende Änderungen.
• 89/336 EWG vom 03.05.89 (Elektromagnetische Kompatibilitäts-Vorschrift) und nachfolgende Änderungen.

Daten in Übereinstimmung mit UNE-Forderungen:

GESAMT-BRUTTO-VOLUMEN (l)	400
HÖHE A (mm)	1.650
SPANNUNG (V) ± 6 %	220...230
FREQUENZ (Hz)	50
GEFRIERKAPAZITÄT (Kg/24 h)	6
ENERGIEVERBRAUCH (W)	170
TEMPERATURANSTIEGSZEIT (h)	18
