BEDIENUNGSANLEITUNG 42LT75.AEU LG

LCD TV PLASMA TV Bedienungsanleitung

LCD TV-MODELLE	PLASMA TV-MODELLE
32LT7**	42PT8**
37LT7**	50PT8**
42LT7**

Bitte lesen Sie vor Gebrauch des Gerätes diese Anleitung aufmerksam durch.

Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Tragen Sie Modell- und Seriennummer des Gerätes hier ein.

Sie finden die Angaben auf dem Typenschild an der Rückwand des Gerätes. Teilen Sie Ihrem

Kundendienst die Nummern mit, wenn Sie Hilfe benötigen.

ZUBEHÖR

Prüfen Sie, ob folgendes Zubehör mit Ihrem TV-Gerät geliefert wurde. Sollte etwas fehlen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben.

Handbuch des Eigentümers

Stromkabel

Polieren Sie den Bildschirm mit dem Tuch.

Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Wenn das Gerät Flecken oder Fingerabdrücke aufweist, wischen Sie es nur mit den entsprechenden Reinigungstüchern ab.

Entfernen Sie Flecken vorsichtig. Zu viel Krafteinsatz kann zu Kratzern oder Verfärbungen führen.

PLASMA TV-MODELLE

2 Wandhalterungen Diese Funktion steht nicht bei allen Modellen zur Verfügung.
2 Ringschrauben ese Funktion steht nicht bei allen Modellen zur Verfügung.

LCD TV-MODELLE

nur 32", 37"

4-Schrauben für Fuß Siehe S.9

nur 32/37LT7*

1-Schraube Siehe S.9

2 Fernsehgeräthalterungen

2 Wandhalterungen Diese Funktion steht nicht bei allen Modellen zur Verfügung.

2 Schrauben

Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Drehhalterung

Ordnen Sie die Drähte in der Drehhalterung an.

Diese Funktion steht nicht bei allen Modellen zur Verfügung.

INHALT

ZUBEHÖR 1

VORBEREITUNG

Menu Home 4

FRONTKONSOLE 5

INFORMATIONEN ZUR RÜCKSEITE .....7

GRUNDANSCHLUSS 9

MONTAGE DES FERNSEHERS AUF EINEM TISCH (Nur Modelle 32/37LT7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ANBRINGEN DES FERNSEHGERÄTS AN DER WAND . 10

HINTERE ABDECKUNG FÜR KABELANORDNUNG .. 11

Aufstellen mit einem Tischstandfuß ..... 13

Wandmontage: Horizontale Lage 13

Antennenanschluss 14

EINRICHTEN EXTERNER GERÄTE

EINRICHTEN DES HD-EMPFÄNGERS.... 15

EINSTELLUNG DES DVD-PLAYERS 17

EINSETZEN DES CI-MODULS.... 19

VIDEOREKORDER-SETUP 20

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS... 22

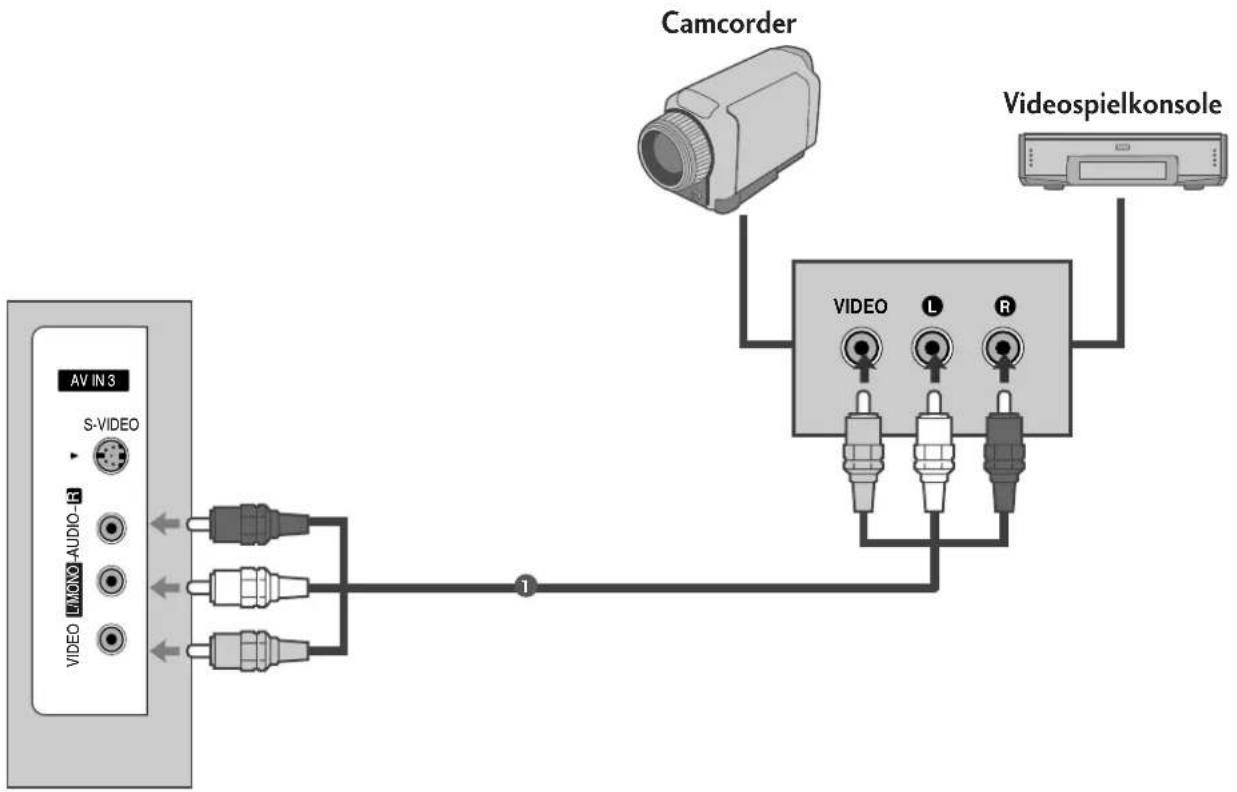

EINRICHTEN ANDERER A/V-QUELLEN.... 23

PC-Setup.... 24

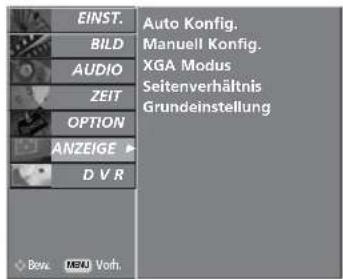

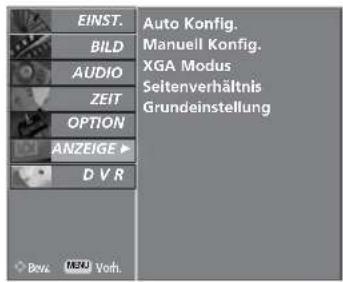

- Einrichten des Bildschirms für PC-Modus... 27

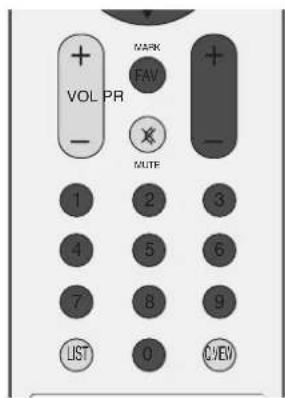

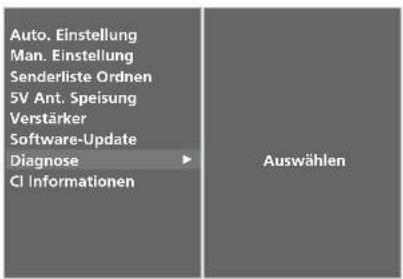

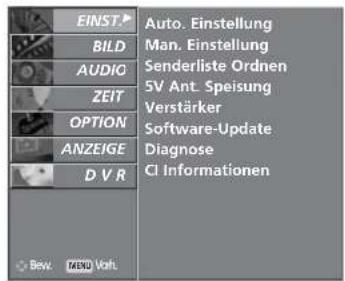

FERNSEHEN/PROGRAMMSTEUERUNG

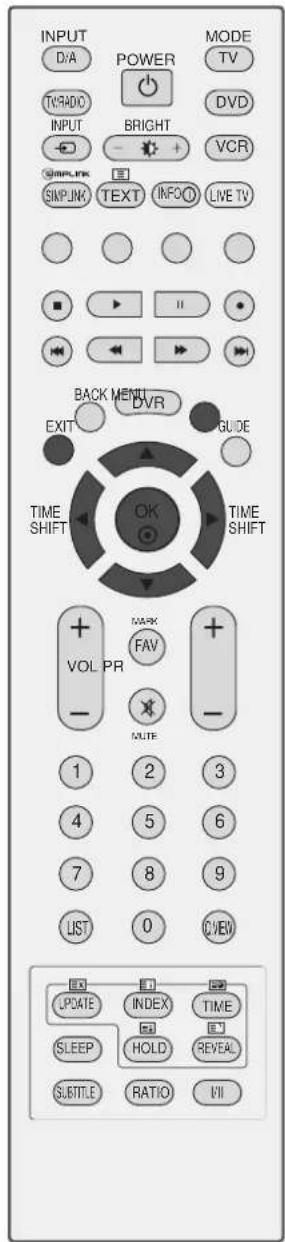

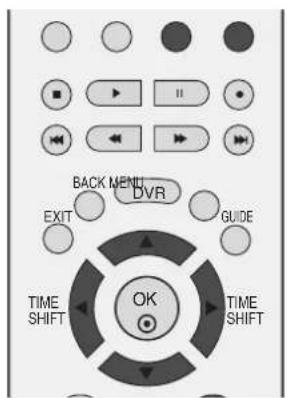

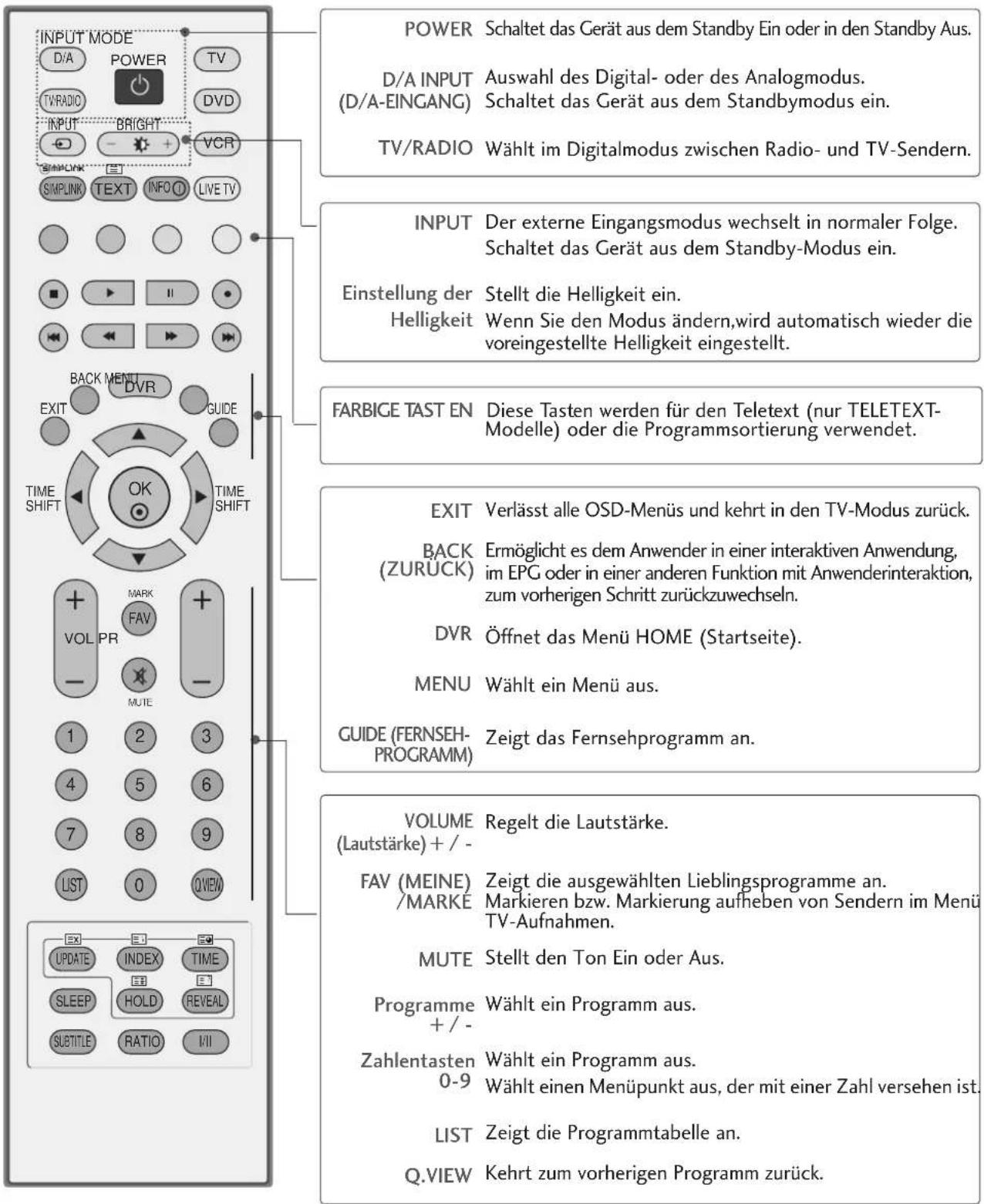

Tastenfunktionen der Fernbedienung 31

EINSCHALTEN DES FERNSEHGERÄTS.... 33

Programmauswahl 34

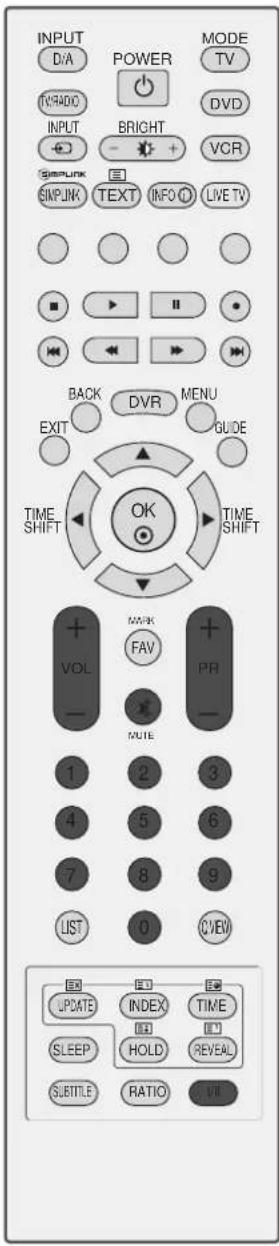

Lautstärkeregelung 34

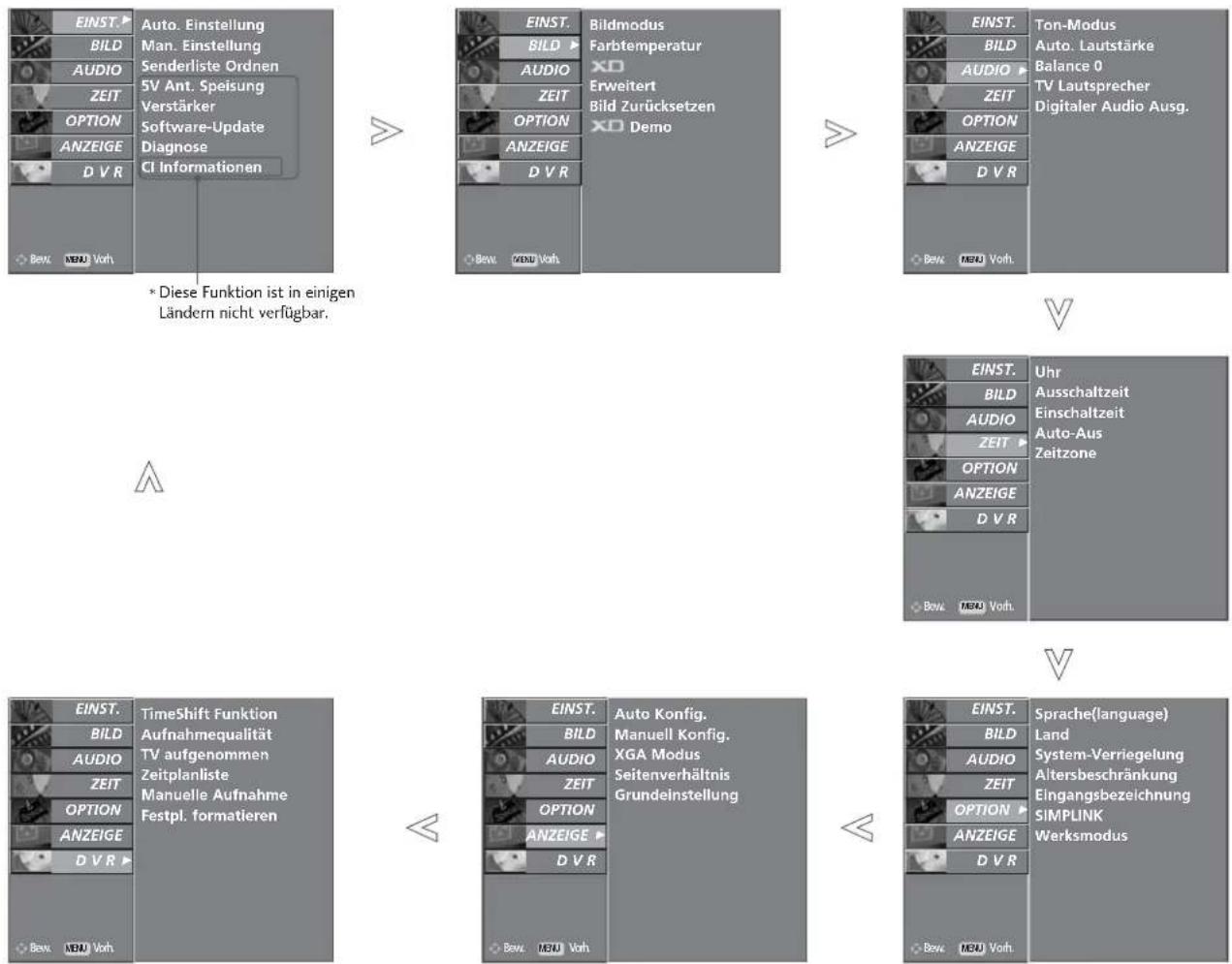

AUSWAHL UND EINSTELLUNG DER OSD-MENÜS.. 35

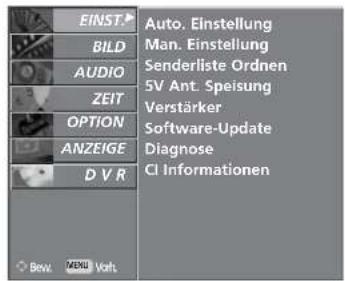

Automatische Programmierung (IM DIGITALMODUS)36

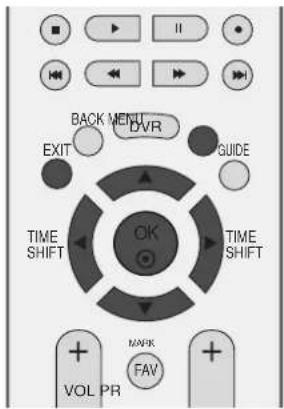

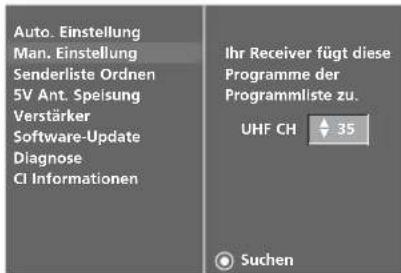

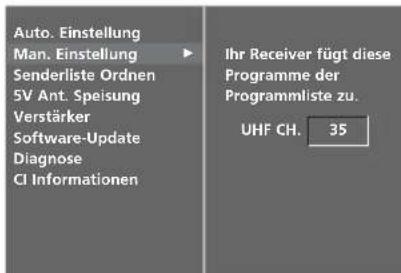

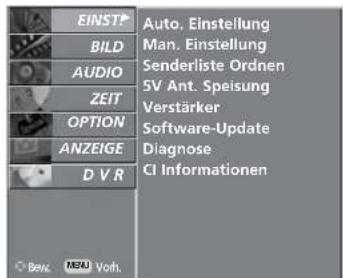

Manuelle Programmierung (IM DIGITALMODUS) 37

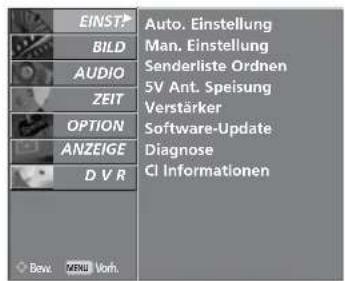

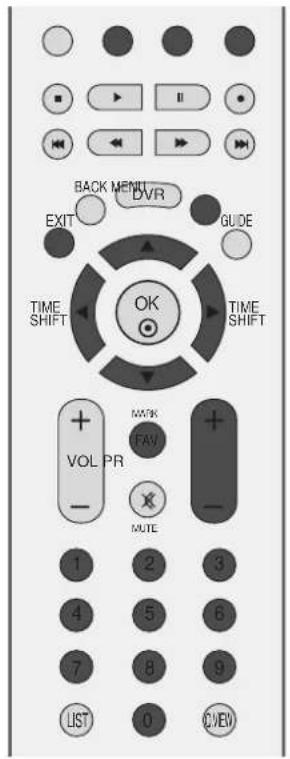

Senderliste ordnen (IM DIGITALMODUS)...... 38

5V Ant. Speisung (Antennen-Spannungsversorgung))

(NUR IM DIGITALMODUS)...... 40

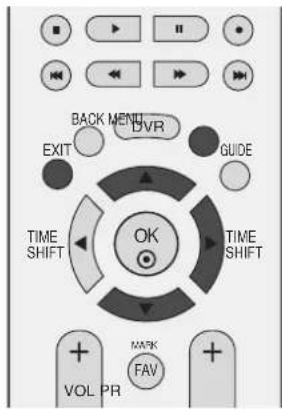

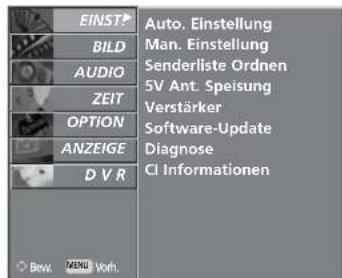

Verstärker (NUR IM DIGITALMODUS) 40

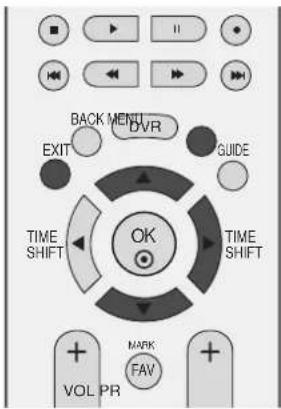

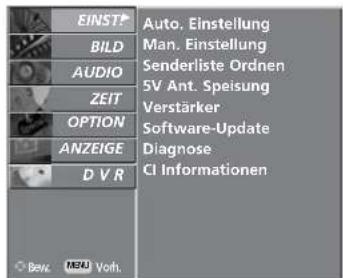

SOFTWARE-UPDATE (NUR IM DIGITALMODUS).... 41

Automatische Programmierung (IM ANALOGMODUS) 44

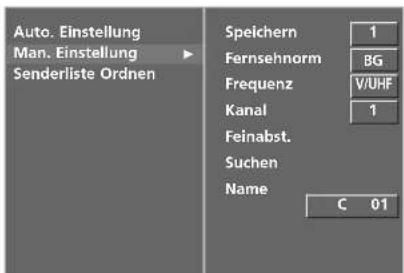

Manuelle Programmierung (IM ANALOGMODUS) ..... 45

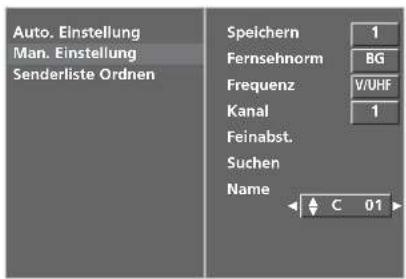

FEINABSTIMMUNG (IM ANALOGMODUS)...... 46

Programmnamen zuweisen (IM ANALOGMODUS)..... 46

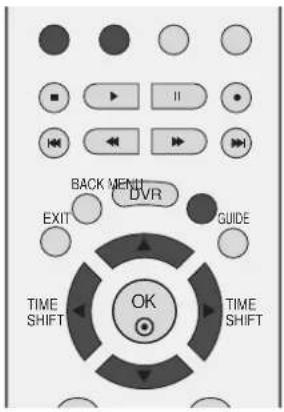

Senderliste ordnen (IM ANALOGMODUS)...... 47

Senderliste aufrufen 49

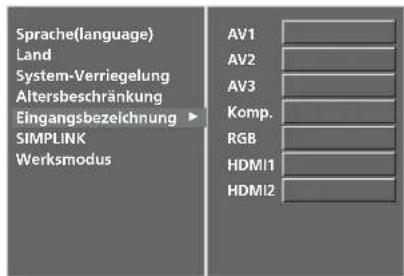

INPUT LABEL (EINGANGSBESCHRIFTUNG)..... 50

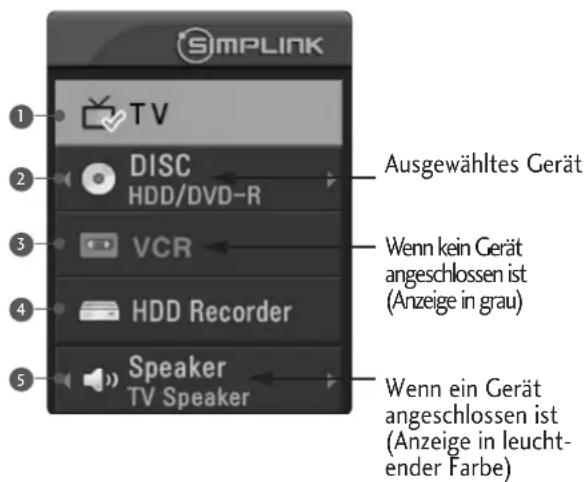

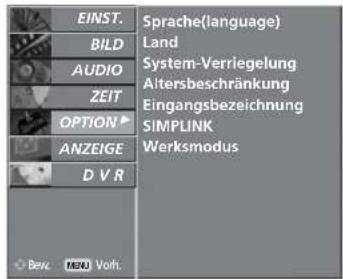

SIMPLINK 51

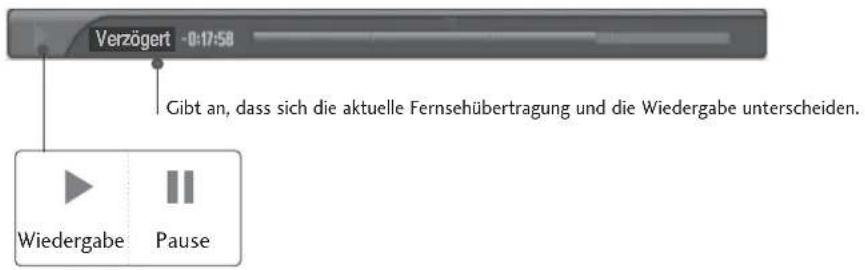

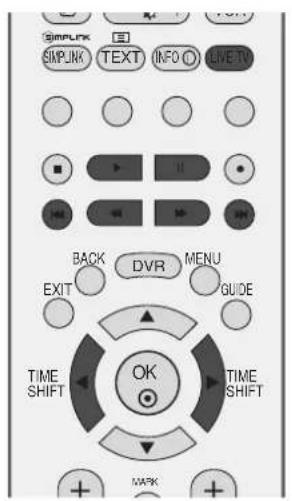

Timeshift-Betrieb (Anhalten und Wiederholen des laufenden Fernsehprogramms) 53

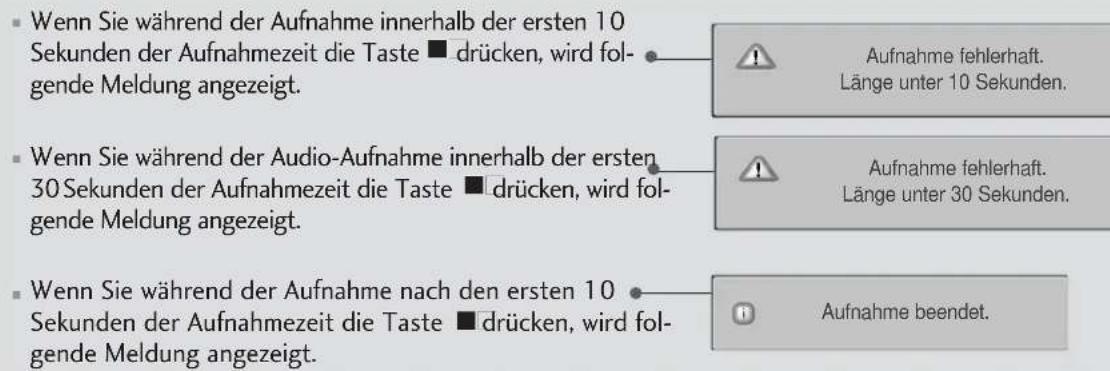

Sofortaufnahme 56

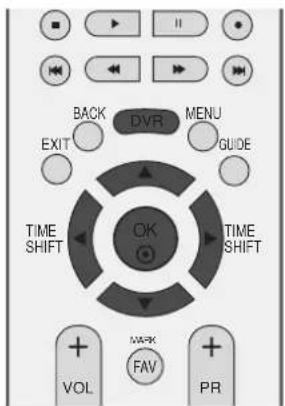

Manuelle Aufnahme 59

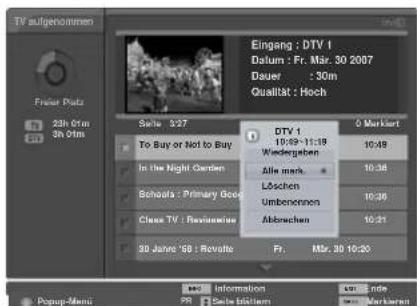

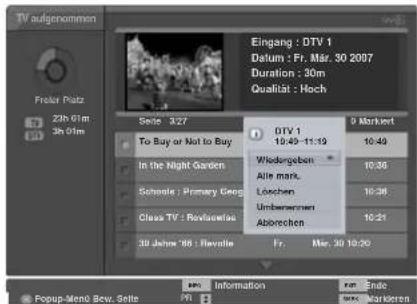

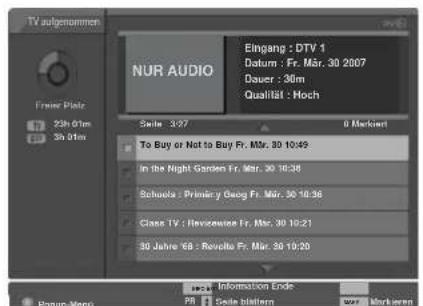

Programmliste der TV-Aufnahmen 60

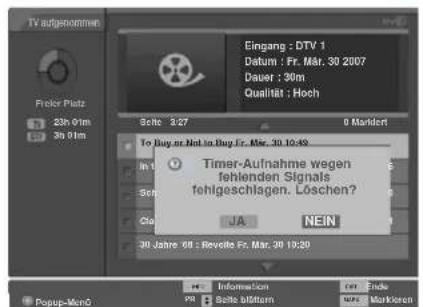

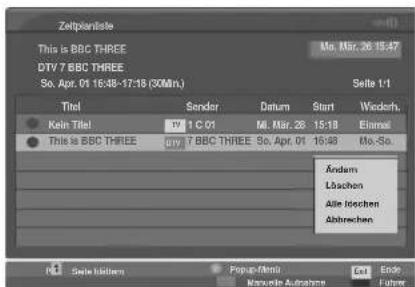

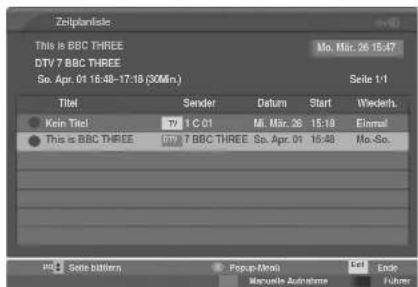

Programmierungen 64

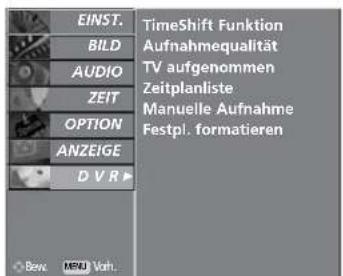

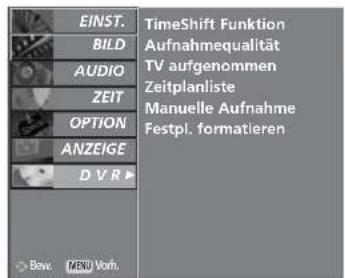

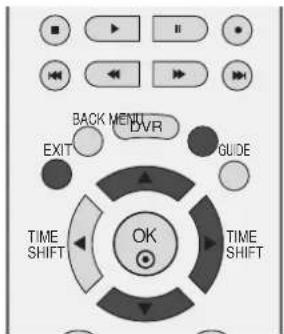

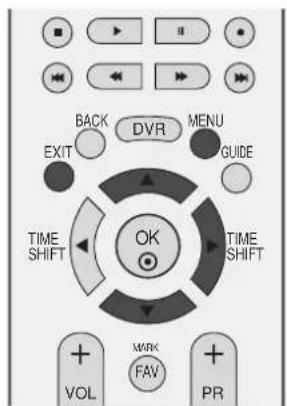

Aufnahmequalität 65

Format hard disk" (Festplatte formatieren) ..... 66

EPG (ELEKTRONISCHER PROGRAMMFÜHRER)(IM DIGITALMODUS)

Ein-/Ausschalten des EPG.... 67

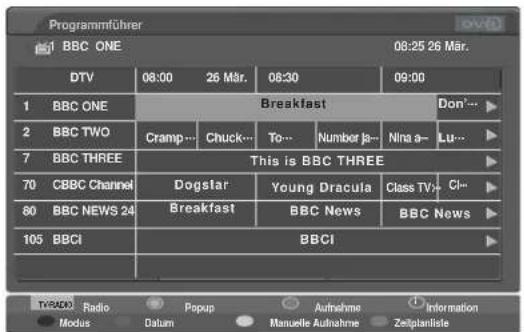

Wählt ein Programm aus...... 67

Tastenfunktion im Fernsehprogrammmodus

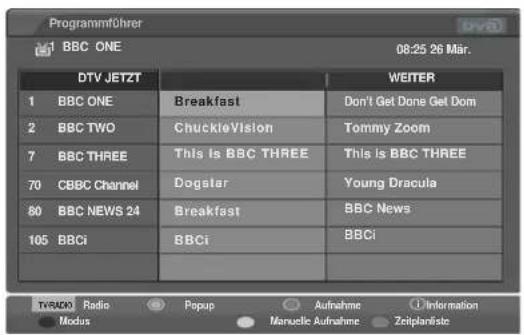

NOW/NEXT (Jetzt/Gleich)...... 67

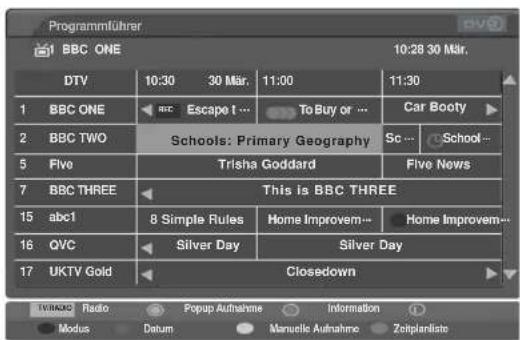

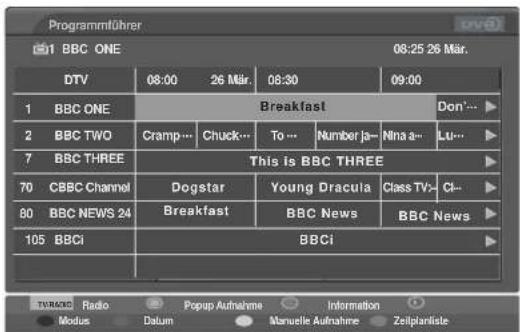

Tastenfunktionen im 8-Tage-

Fernsehprogrammmodus 68

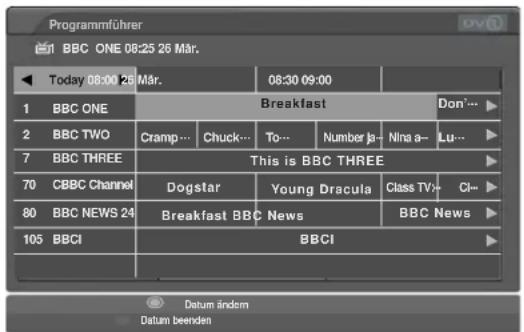

Tastenfunktionen im Datumsänderungsmodus...... 69

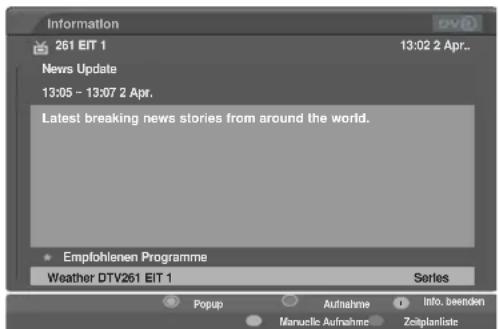

Tastenfunktionen bei Anzeige der erweiterten

Beschreibung 69

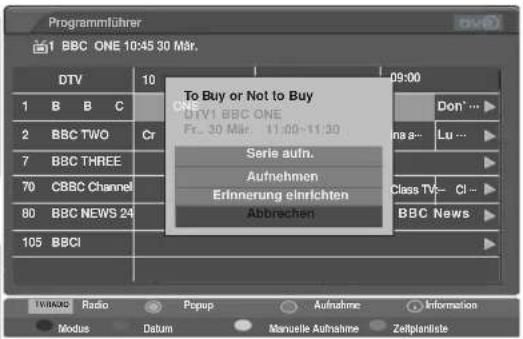

Aufnahme-Einblendung....70

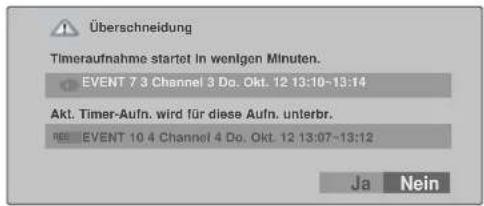

Einblendung bei Überschneidung....70

BILDSTEUERUNG

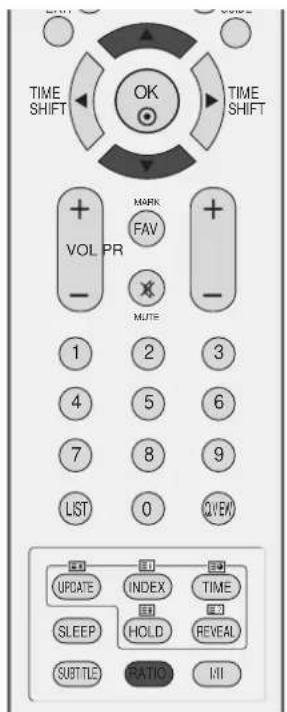

BILDGRÖSSE (SEITENVERHÄLTNIS) 71

VORKONFIGURIERTE BILDEINSTELLUNGEN

- Voreingestellte Bildmodi 73

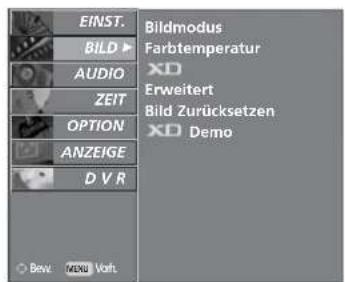

-Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl))......74

MANUELLE BILDANPASSUNG

- Option „User“ (Benutzer) unter „Picture Mode“ (Bildmodus).... 75

- Farbton - Option „User“ (Benutzer)......76

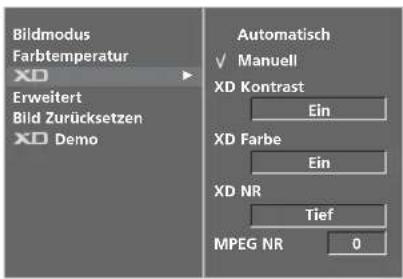

XD - BILDVERBESSERUNGSTECHNOLOGIE ..... 77

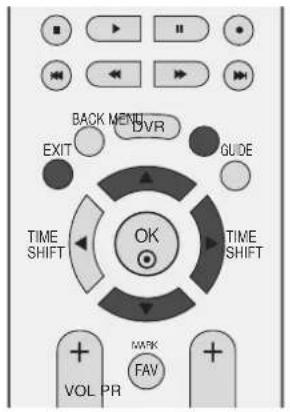

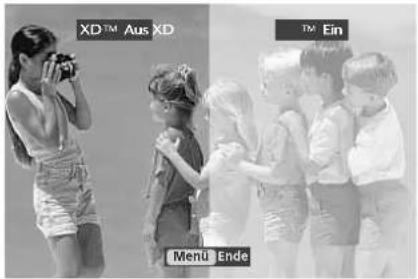

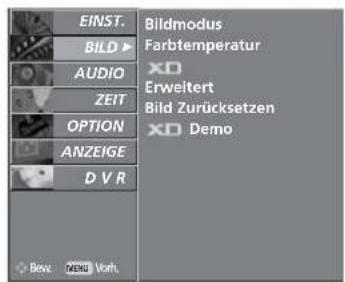

XD Demo....78

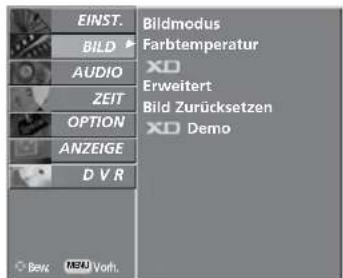

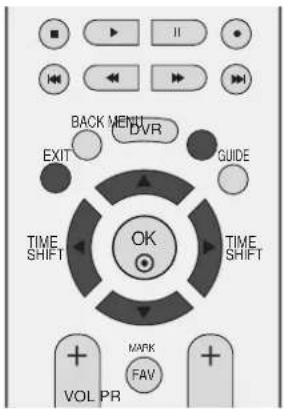

ADVANCED (ERWEITERT) - CINEMA....79

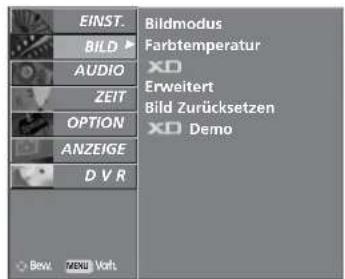

(ERWEITERT - SCHWARZWERT) 80

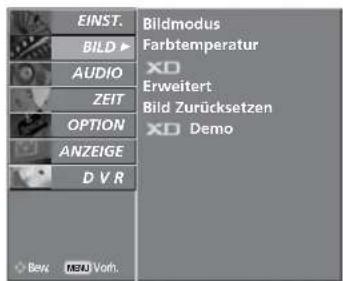

BILD ZURÜCKSETZEN....81

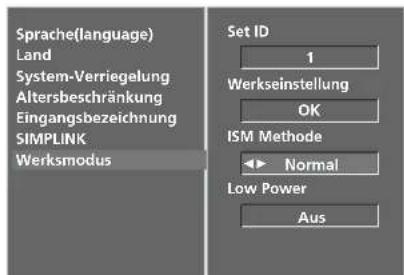

Image Sticking Minimization(ISM) Methode ..... 82

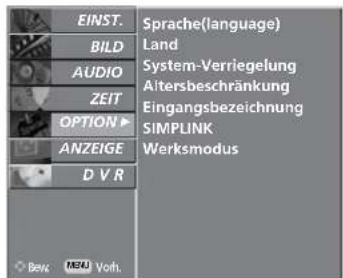

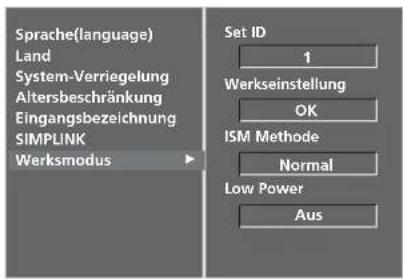

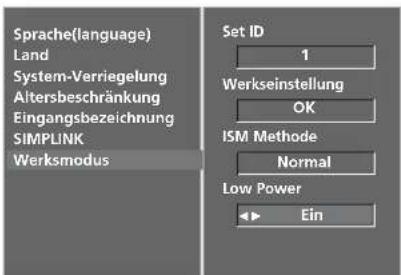

BILDMODUS „LOW POWER“ (STROM SPAREN). 83

TON- & SPRACHSTEUERUNG

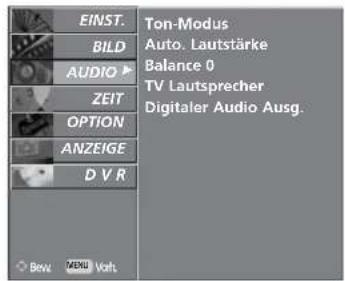

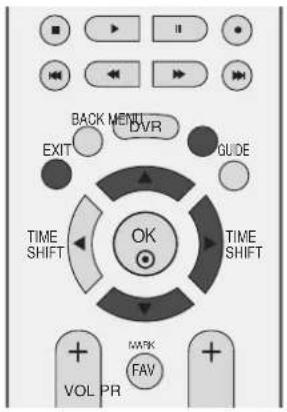

AUTOMATISCHE LAUTSTÄRKEANPASSUNG.... 84

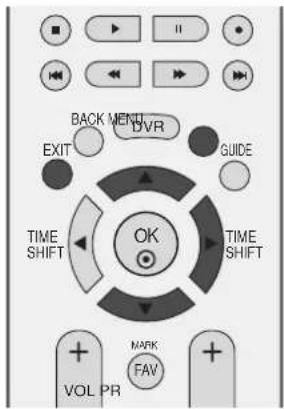

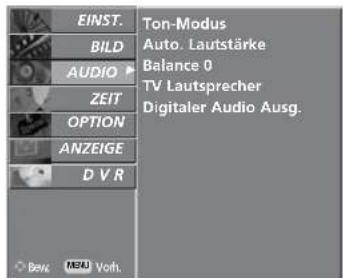

VORKONFIGURIERTE TONEINSTELLUNGEN -

SOUND MODE (TON-MODUS) 85

TONEINSTELLUNG - OPTION „USER“ (BENUTZER)...... 86

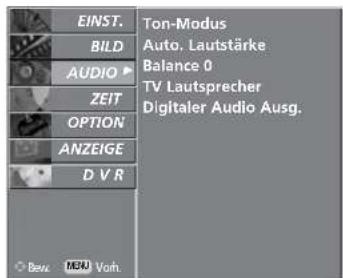

Balance....87

LAUTSPRECHER FERNSEHGERÄT EIN/AUS..... 88

AUSWAHL VON „DIGITAL AUDIO OUT“

(DIGITALER AUDIOAUSGANG) 89

I/II

- Stereo / Zweikanalton (nur im Analogmodus)..... 90

- NICAM-Empfang (nur im Analogmodus)...... 91

- Tonwiedergabe einstellen 91

Onscreen-Menü-Sprach-/Länderauswahl.... 92

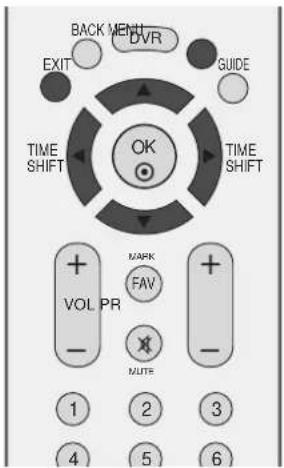

SPRACHAUSWAHL (NUR IM DIGITALMODUS).... 93

ZEITEINSTELLUNG

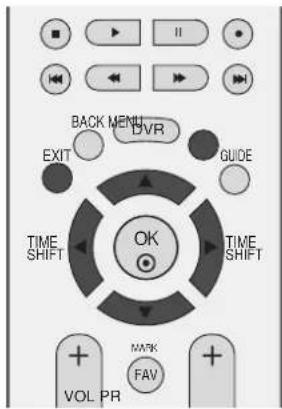

Einstellung für Zeit.... 94

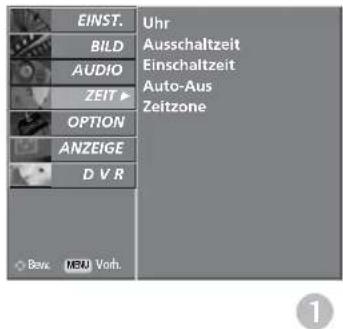

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS.... 95

AUTOMATISCHES AUSSCHALTEN.... 96

EINSTELLUNG DER ZEITZONE.... 97

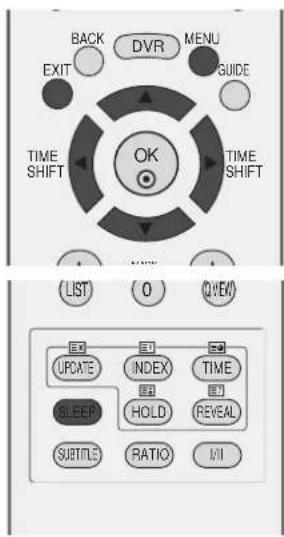

TIMER FÜR AUSSCHALTFUNKTION EINSTELLEN.... 97

KINDERSICHERUNG/EINSTUFUNG

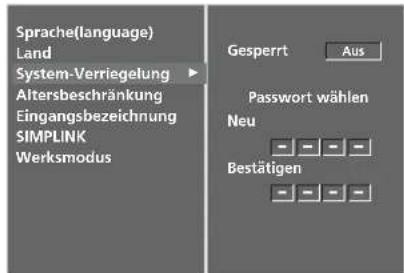

KENNWORT- UND SPERRSYSTEM EINSTELLEN. 98

KINDERSICHERUNG....99

VIDEOTEXT

Ein- und Ausschalten.... 100

SIMPLE-Text 100

TOP-Text....100

FASTEXT-Modus.... 101

Spezielle Videotext-Funktionen.... 101

DIGITAL TELETEXT (DIGITALER TELETEXT)

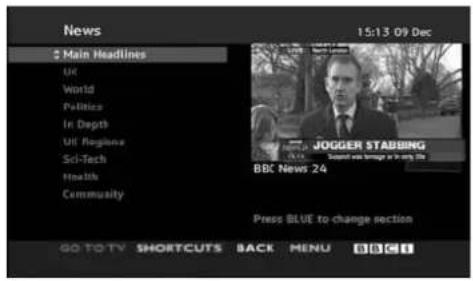

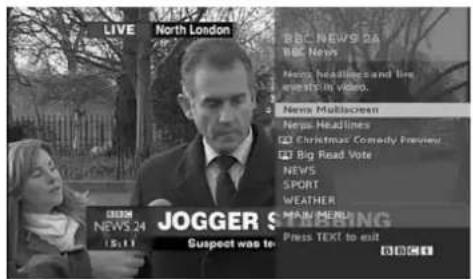

TELETEXT AUS DEM DIGITALEN DIENST HERAUS 102

TELETEXT IM DIGITALEN DIENST.... 102

ANHANG

FEHLERBEHEBUNG.... 103

INSTANDHALTUNG 105

PRODUKTSPEZIFIKATIONEN 106

PROGRAMMIEREN DER FERNBEDIENUNG ..... 107

IR-Code....109

Anschluss eines externen Steuergeräts 111

VORBEREITUNG

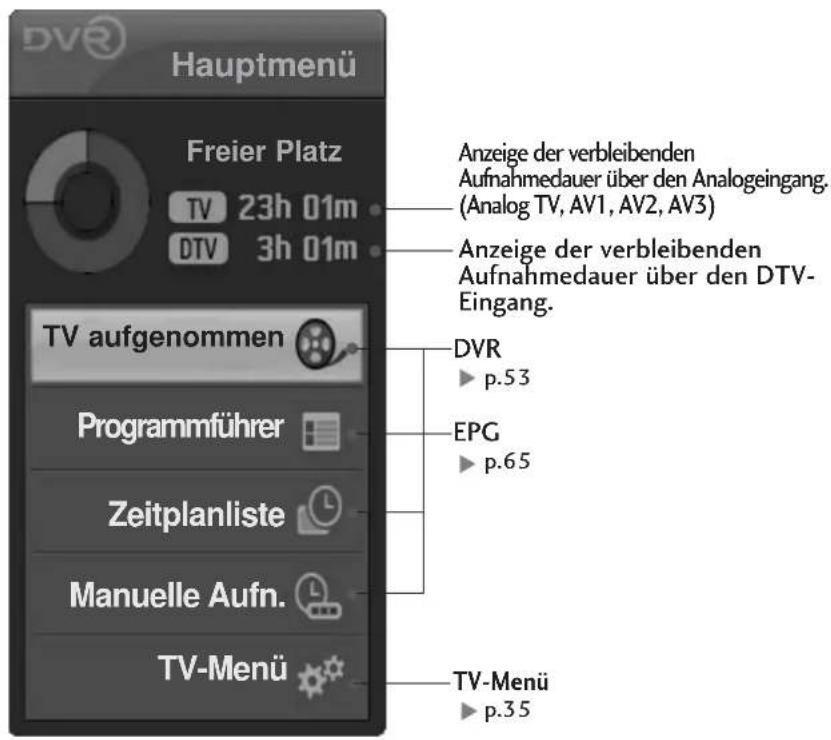

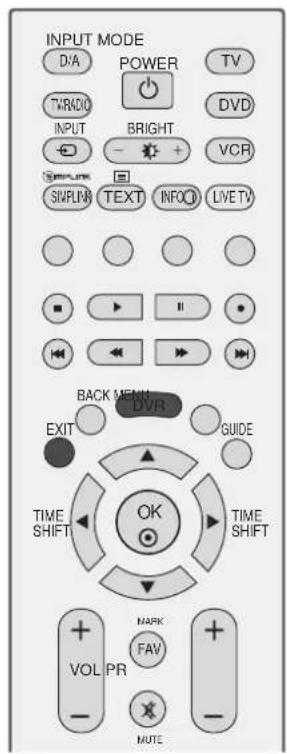

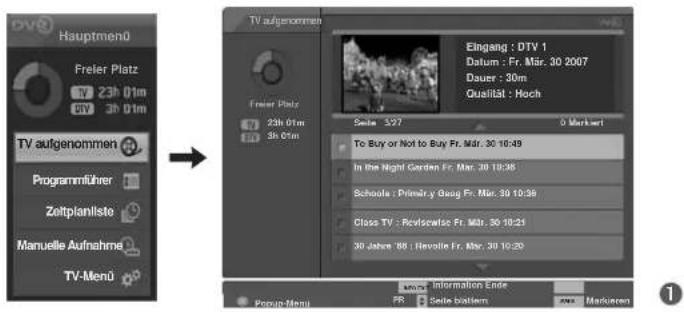

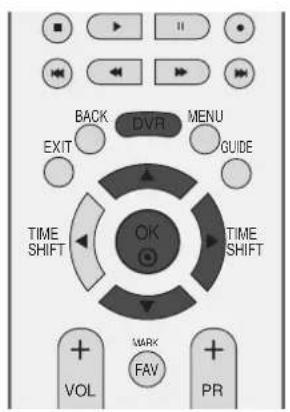

Menü „Home“ (Startseite)

Dieses Menü führt durch sämtliche Inhalte.

Über das Hauptmenü können Sie die Aufnahmen des DVR-Recorders, manuelle Aufnahmen des DVR-Recorders, die Programmierungen sowie das TV-Menü aufrufen.

INPUT MODE D/A POWER TV T/RADIO DVD INPUT BRIGHT VCR SIP/UNI TEXT INFO LIVE TV BACK MEAT LIVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV MUTE

DVR Hauptmenü Freier Platz TV 23h 01m DTV 3h 01m Anzeige der verbleibenden Aufnahmedauer über den Analogeingang. (Analog TV, AV1, AV2, AV3) Anzeige der verbleibenden Aufnahmedauer über den DTV-Eingang. TV aufgenommen Programmführer Zeitplanliste Manuelle Aufn. TV-Menü DVR ► p.53 EPG ► p.65 TV-Menü ► p.35

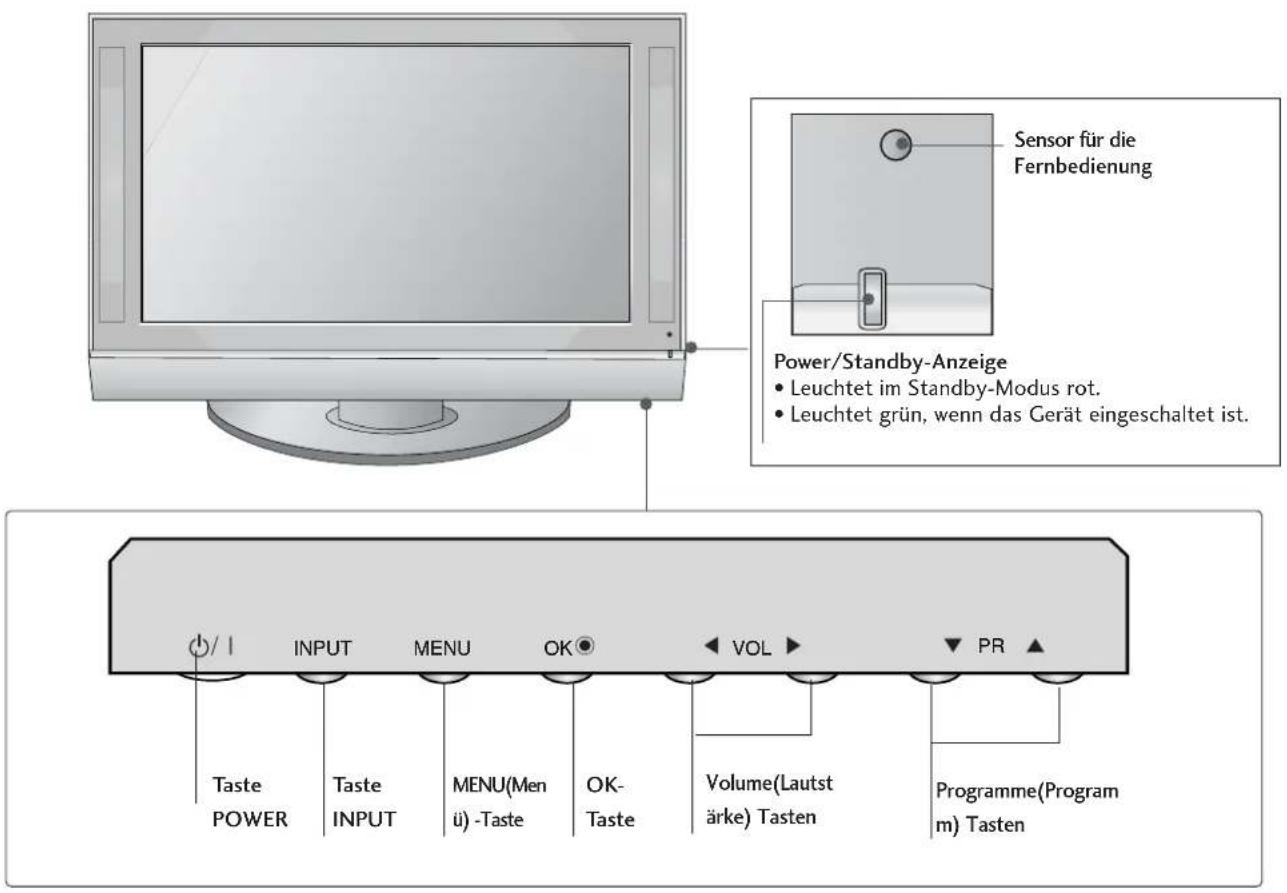

FRONT PANEL CONTROLS

Hier sehen Sie die vereinfachte Darstellung der Vorderseite des TV-Geräts. Diese Darstellung könnte sich leicht von dem Aussehen Ihres TV-Geräts unterscheiden.
■ Falls das Gerät mit einer Schutzfolie überzogen ist, ziehen Sie die Folie ab und wischen Sie das Gerät mit einem Poliertuch ab.

PLASMA TV-MODELLE

Sensor für die Fernbedienung Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet grün, wenn das Gerät eingeschaltet ist. Taste POWER INPUT MENU OK VOL PR Taste INPUT MENU(Men ü)-Taste OK-Taste Volume(Lautst ärke) Tasten Programme(Program m) Tasten

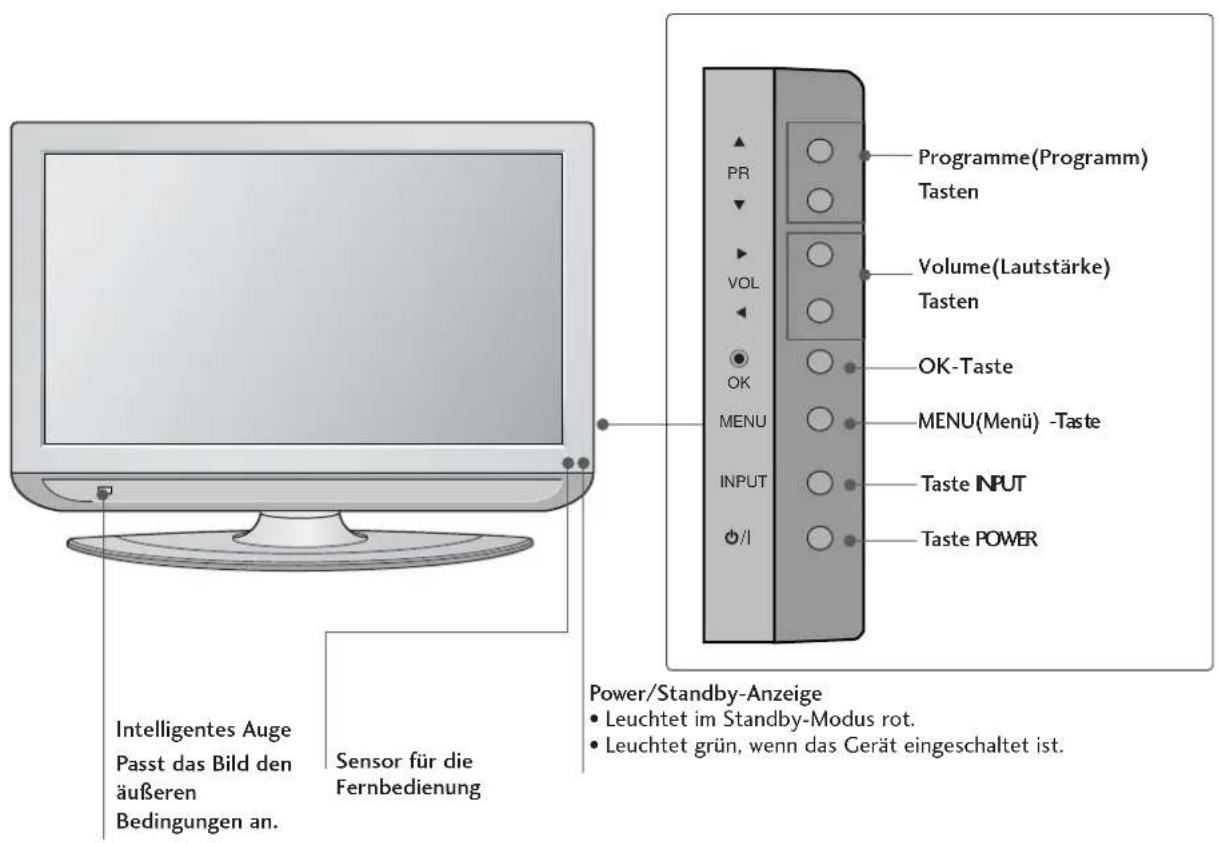

LCD TV-MODELLE

Intelligentes Auge Passt das Bild den äußeren Bedingungen an. Sensor für die Fernbedienung Programme(Programm) Tasten Volume(Lautstärke) Tasten OK-Taste MENU(Menü) -Taste Taste INPUT Taste POWER Power/Standby-Anzeige • Leuchtet im Standby-Modus rot. • Leuchtet grün, wenn das Gerät eingeschaltet ist.

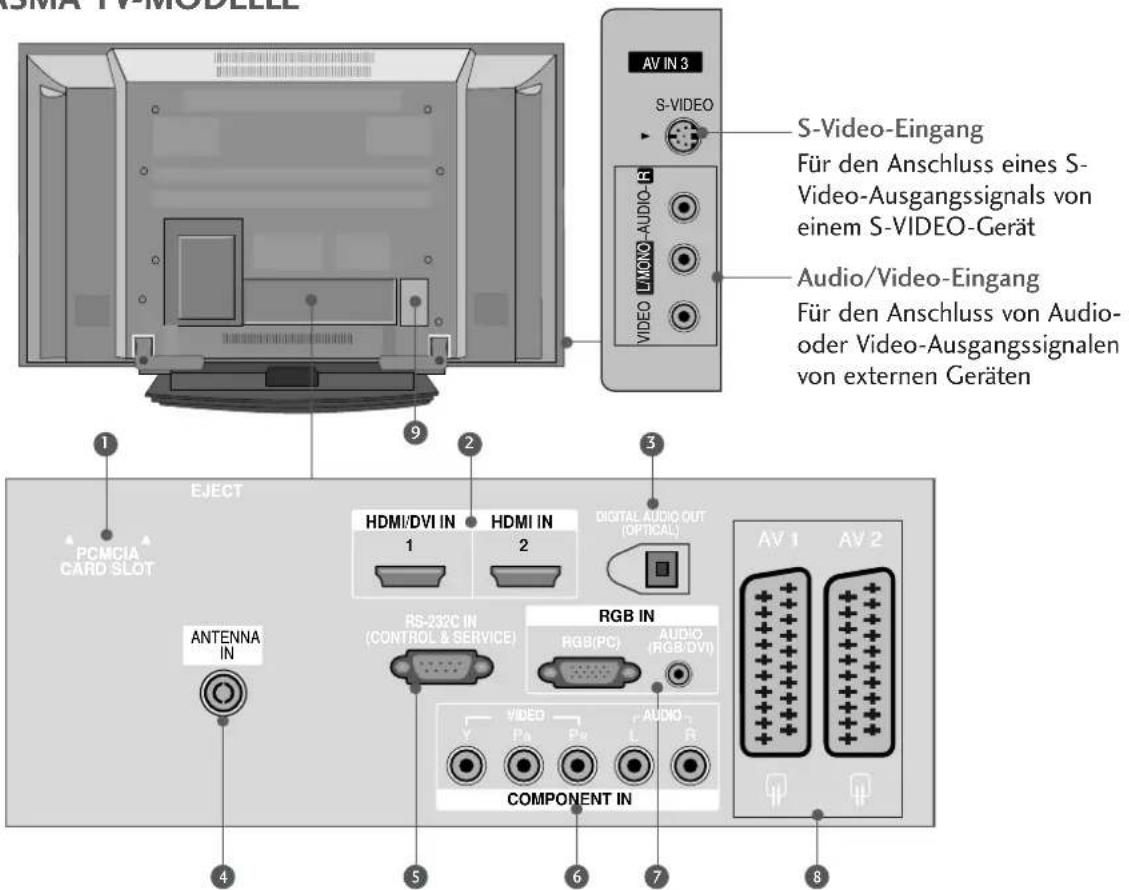

INFORMATIONEN ZUR RÜCKSEITE

■Hier sehen Sie die vereinfachte Darstellung der Rückseite des TV-Geräts. Diese Darstellung könnte sich leicht von dem Aussehen Ihres TV-Geräts unterscheiden.

PLASMA TV-MODELLE

SMA TV-MODELE AV IN 3 S-VIDEO VIVIO L/MONO-AUDIO-R S-Video-Eingang Für den Anschluss eines S- Video-Ausgangssignals von einem S-VIDEO-Gerät Audio/Video-Eingang Für den Anschluss von Audio- oder Video-Ausgangssignalen von externen Geräten 1 EJECT PCMCIA CARD SLOT HDMI/DVI IN 1 HDMI IN 2 DIGITAL AUDIO OUT (OPTICAL) ANTENNA IN RS-232C IN (CONTROL & SERVICE) RGB IN RGB(PC) AUDIO (RGB/DVI) VIDEO P0 P0 AUDIO R COMPONENT IN 4 5 6 7 8

1 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Diese Funktion ist in einigen Ländern nicht verfügbar.
② HDMI-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.

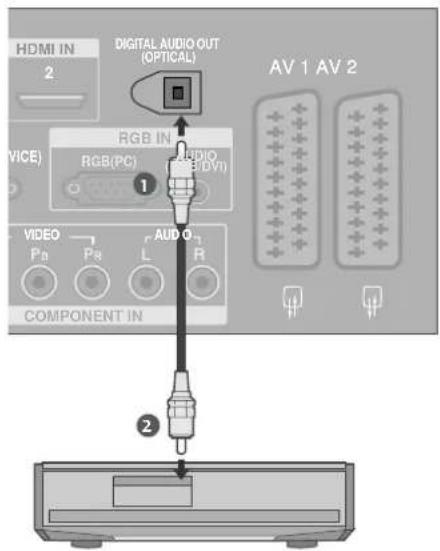

3 DIGITAL AUDIO OUT OPTISCH Anschluss für Digitalaudio von unterschiedlichen Gerätearten. Hinweis: Diese Anschlüsse funktionieren nicht im Standbymodus.
4 Antenneneingang Für den Anschluss von Antennensignalen.

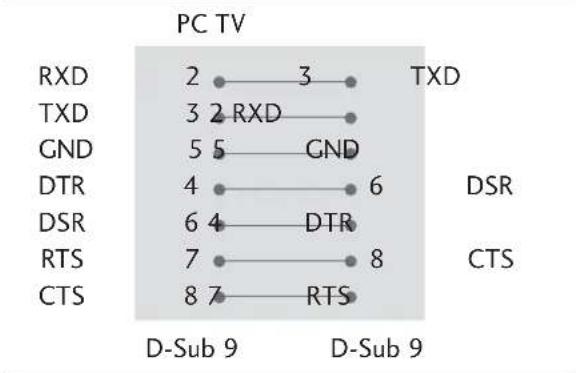

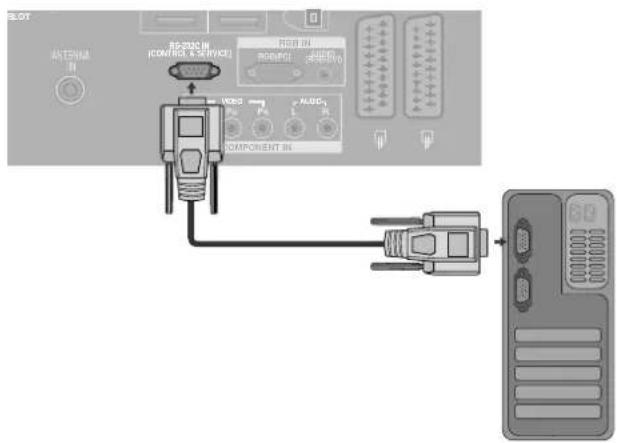

5 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse.

6 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
7 RGB/DVI-Audio-Eingang Schließen Sie das Monitor-Ausgangssignal eines PCs/DTV (nur Audio) an den entsprechenden Eingang an.
8 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
9 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.

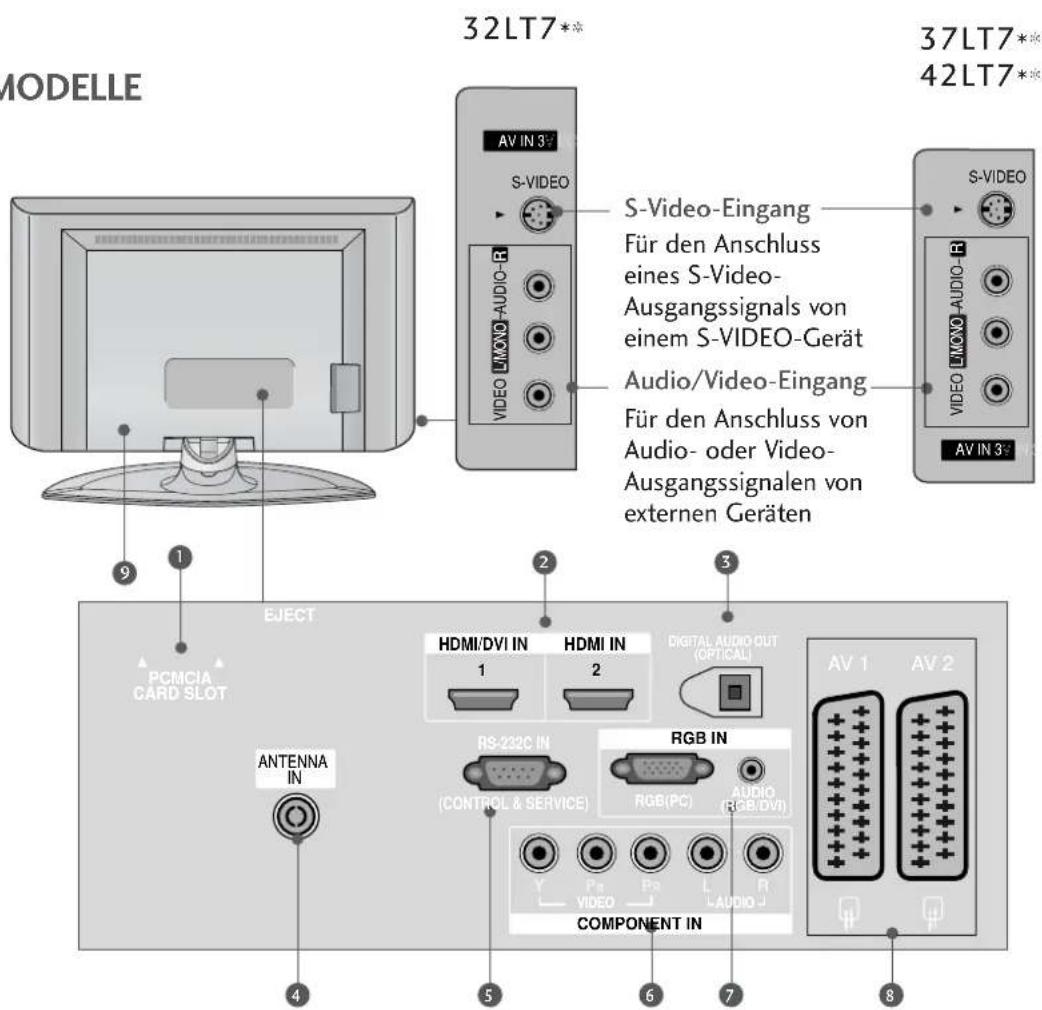

LCD TV-MODELLE

MODELLE 32LT7** 37LT7** 42LT7** S-VIDEO AV IN 3: S-VIDEO-Eingang Für den Anschluss eines S-Video- Ausgangssignals von einem S-VIDEO-Gerät Audio/Video-Eingang Für den Anschluss von Audio- oder Video- Ausgangssignalen von externen Geräten 9 1 EJECT PCMCIA CARD SLOT HDMI/DVI IN 1 HDMI IN 2 DIGITAL AUDIO CUT (OPTICAL) ANTENNA IN RS-232C IN (CONTROL & SERVICE) RGB IN RGB(PC) AUDIO (RGB/DVI) COMPONENT IN AV 1 AV 2

1 PCMCIA (Personal Computer Memory Card International Association)-Kartenschlitz. Diese Funktion ist in einigen Ländern nicht verfügbar.
② HDMI-Eingang Schließen Sie ein HDMI-Signal an HDMI IN an. Oder schließen Sie ein DVI-(VIDEO)-Signal über ein DVI-zu-HDMI-Kabel an den HDMI/DVI-ingang an.
3 DIGITAL AUDIO OUT OPTISCH Anschluss für Digitalaudio von unterschiedlichen Gerätearten. Hinweis: Diese Anschlüsse funktionieren nicht im Standbymodus.
4 Antenneneingang Für den Anschluss von Antennensignalen.
5 RS-232C-Eingang (STEUERUNG&WARTUNG) Für den Anschluss des seriellen Ports der Steuergeräte an die RS-232C-Buchse.

6 Komponent-Eingang Für den Anschluss eines Komponent-Video oder Audio-Geräts.
7 RGB/DVI-Audio-Eingang Schließen Sie das Monitor-Ausgangssignal eines PCs/DTV (nur Audio) an den entsprechenden Eingang an.
8 Euro-Scart-Anschluss (AV1/AV2) Für den Anschluss von Scart-Eingangs-und Ausgangssignalen von externen Geräten.
9 Anschlussbuchse für Stromkabel Dieses Fernsehgerät ist auf den Betrieb mit Wechselstrom ausgelegt. Die Spannung finden Sie auf der Seite „Spezifikationen“. Versuchen Sie niemals, das Gerät mit Gleichstrom zu betreiben.

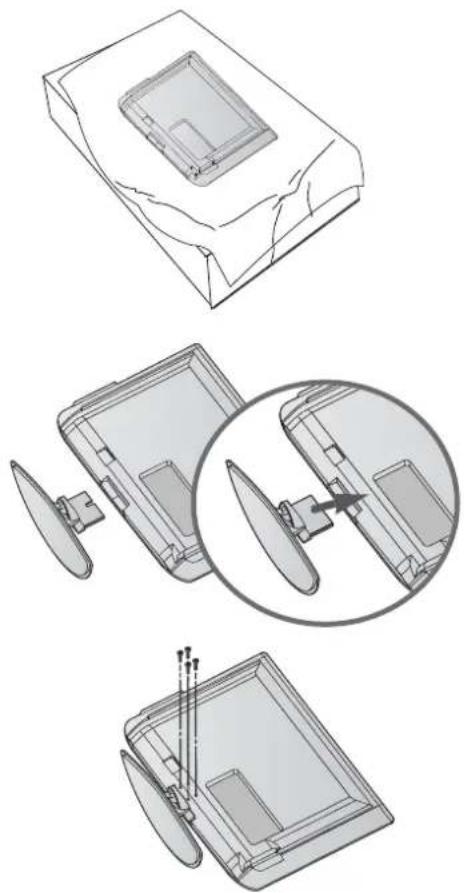

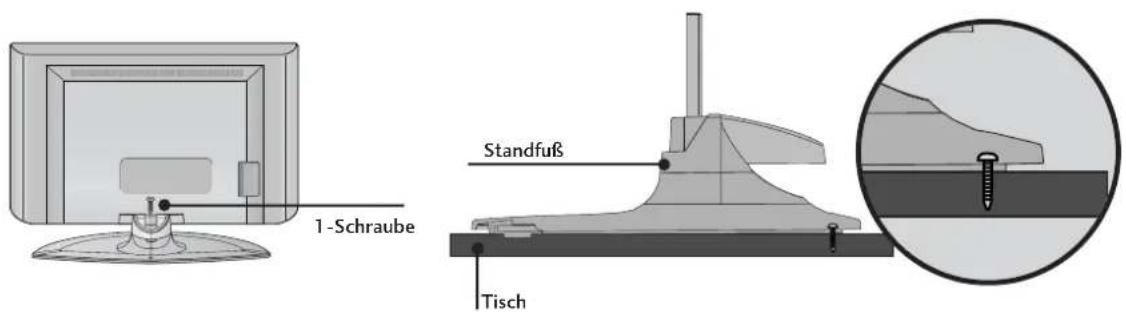

GRUNDANSCHLUSS(nur LCD-Fernsehgeräte mit 32" und 37")

1 Legen Sie das Produkt vorsichtig mit dem Bildschirm nach unten auf eine weiche Oberfläche, durch die das Produkt und der Bildschirm vor Beschädigungen geschützt wird.
2 Befestigen Sie den Standfuß wie gezeigt am Produkt.
3 Befestigen Sie die vier Schrauben an der Rückseite des Produkts in den vorgesehenen Bohrungen.

Der Fernseher muss beim Aufstellen auf einem Tisch befestigt werden, um ein Umkippen nach vorn/nach hinten zu vermeiden, um Verletzungen oder Beschädigungen am Produkt zu verhindern. Verwenden Sie zur Montage ausschließlich die beiliegenden Schrauben.

1-Schraube Standfuß Tisch

! ACHTUNG

Um ein Umkippen des Fernsehers zu vermeiden, sollte das Gerät laut Montageanleitungen fest am Untergrund/an der Wand befestigt werden. Beim Anstoßen oder Berühren könnte der Fernseher herunterfallen und Verletzungen verursachen.

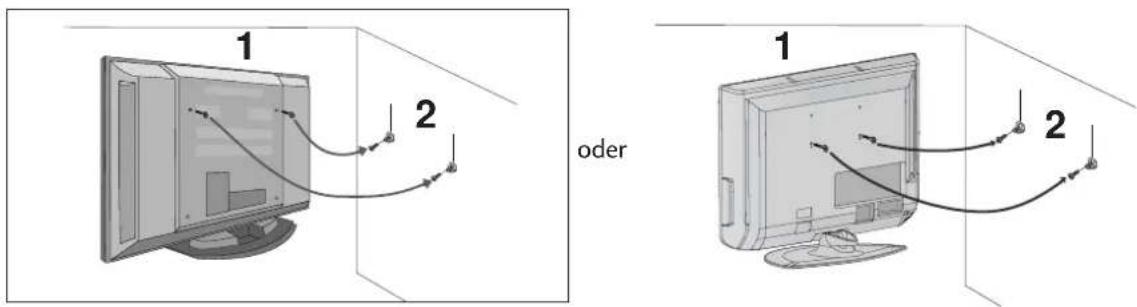

ANBRINGEN DES FERNSEHGERÄTS AN DER WAND

(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)

• Stellen Sie das Produkt nah an der Wand auf,so dass es nicht herunterfällt,wenn es nach hinten gedrückt wird.
• Nachstehend finden Sie eine sicherere Montagemethode für das Produkt:die Anbringung an der Wand,um zu verhindern,dass das Produkt umfällt,wenn es nach vorne gezogen wird.Dadurch wird das Herunterfallen des Produkts und die damit verbundene Verletzung von Personen sowie die Beschädigung des Produkts vermieden.Achten Sie darauf,dass Kinder nicht am Produkt herumklettern oder sich an das Produkt hängen.

1 2 oder 1 2

1 Verwenden Sie die Ringschrauben oder TV-Halterungen und -Schrauben, um das Produkt wie in der Abbildung dargestellt an der Wand anzubringen.
(Wenn bei Ihrem Produkt an der Stelle, an der die Ringschrauben angebracht werden sollen, Schrauben fixiert sind, lockern Sie diese Schrauben.)
*Setzen Sie die Ringschrauben oder TV-Halterungen und -Schrauben ein und ziehen Sie sie in den oberen Bohrungen fest.
2 Befestigen Sie die Wandhalterungen mit den Schrauben (nicht in der Lieferung enthalten) an der Wand. Achten Sie auf die Höhe der Halterungen an der Wand.

3 Verwenden Sie eine feste Schnur (nicht in der Lieferung enthalten), um das Produkt festzubinden. Die Schnur sollte für eine möglichst sichere Anbringung horizontal zwischen Wand und Produkt ausgerichtet sein.

HINWEIS

▶ Lösen Sie die Schnüre, bevor Sie das Produkt versetzen
▶ Verwenden Sie eine Haltevorrichtung oder einen Schrank, der nach Größe und Stabilität für die Größe und das Gewicht des Produkts geeignet ist.
Für eine sichere Verwendung des Produkts sollten sich die Halterungen an der Wand auf gleicher Höhe mit jenen am Fernsehgerät befinden.

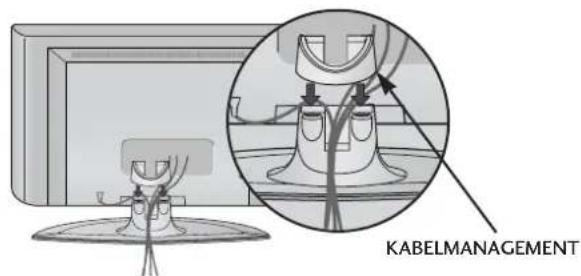

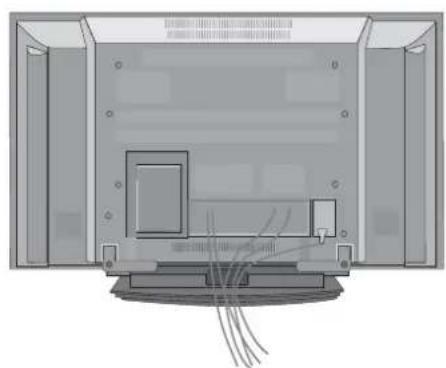

HINTERE ABDECKUNG FÜR KABELANORDNUNG

PLASMA TV-MODELLE

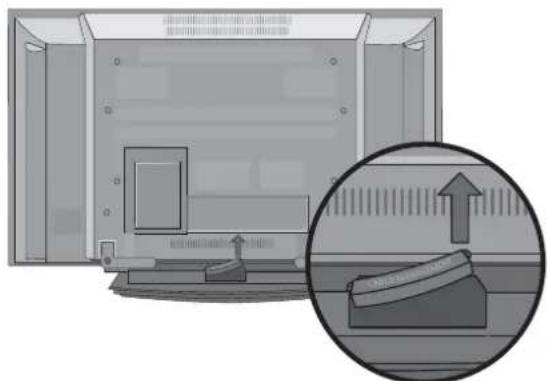

1 Halten Sie das KABELMANAGEMENT mit beiden Händen und drücken Sie dagegen(siehe Abbildung).

KABELMANAGEMENT

2 Schließen Sie die erforderlichen Kabel an. Weitere Hinweise zum Anschluss zusätzlicher Geräte erhalten Sie im Abschnitt Anschluss externer Geräte.

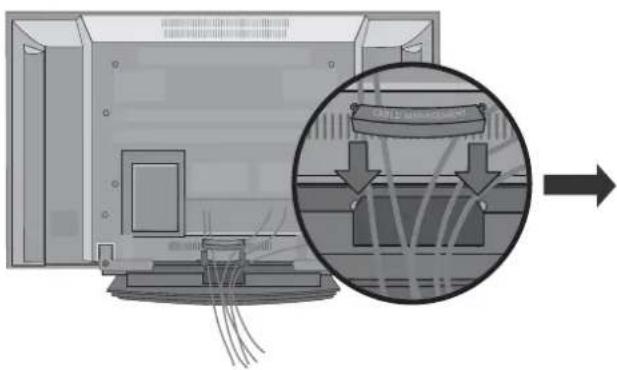

3 Bringen Sie das KABELMANAGEMENT wieder an (siehe Abbildung).

1 Schließen Sie die erforderlichen Kabel an..

Weitere Hinweise zum Anschluss zusätzlicher Geräte erhalten Sie im Abschnitt Anschluss exter ner Geräte.

2 Bringen Sie das KABELMANAGEMENT an (siehe Abbildung).

KABELMANAGEMENT

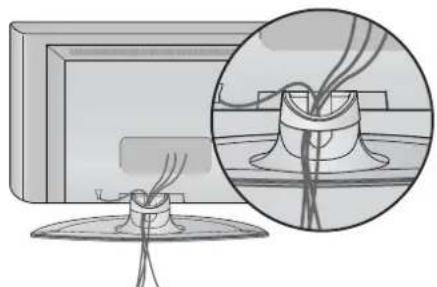

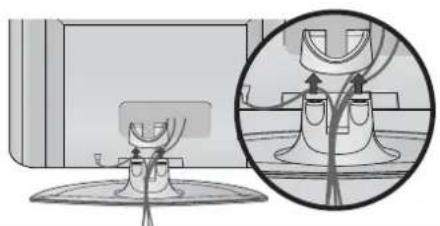

3 Bündeln Sie die Kabel mithilfe der geteilten Halterung. (Diese Funktion steht nicht bei allen Modellen zur Verfügung.)

H-Halten Sie das KABELMANAGEMENT mit beiden Händen und ziehen Sie es nach oben.

▶ Halten Sie das KABELMANAGEMENT nicht, wenn Sie das Produkt bewegen.

-Wenn das Produkt fallen gelassen wird, können Sie sich verletzen oder das Produkt könnte Schaden nehmen.

Das Fernsehgerät kann auf unterschiedliche Arten installiert werden, z.B. an der Wand oder auf einem Schreibtisch.
Das Gerät ist auf den Betrieb in horizontaler Position ausgelegt.

ERDUNG

Achten Sie darauf, den Erdungsleiter anzuschließen, um Stromschläge zu vermeiden. Wenn keine Erdung möglich ist, lassen Sie einen Elektriker einen separaten Sicherungsautomaten installieren. Versuchen Sie nicht, das Gerät durch den Anschluss an Telefonleitungen, Blitzableiter oder Gasleitungen zu erden.

Stromanschluss Sicherungsau tomat

Aufstellen mit einem Tischstandfuß

Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca.10 cm.

Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca.10 cm. Ausführliche Montageanleitungen erhalten Sie bei Ihrem Händler (siehe auch das optional erhältliche Montage- und Installationshandbuch zu verstellbaren Wandhalterungsklammern).

- Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.

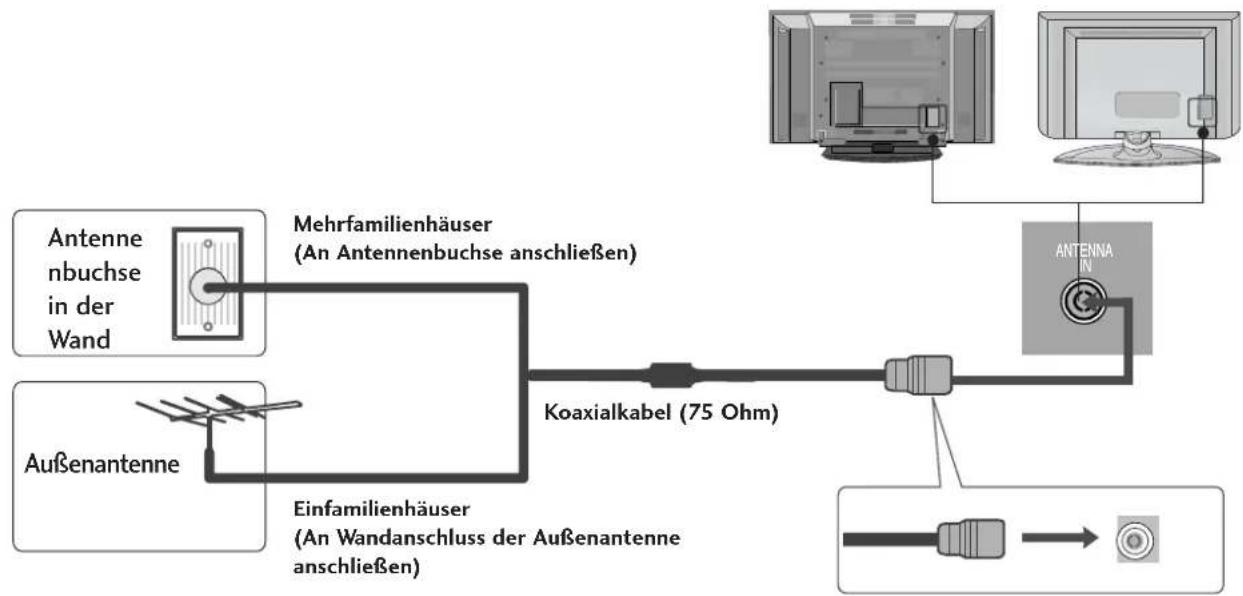

ANTENNENANSCHLUSS

• Justieren Sie die Antennenausrichtung für optimale Bildqualität.
• Antennenkabel und Wandler werden nicht mitgeliefert.

• Achten Sie beim Anschluss der Antenne darauf, den Bronzeleiter nicht zu verbiegen.
• Die Stromversorgung der 5-V-Antenne funktioniert nur im Digitalmodus (siehe S. 40).

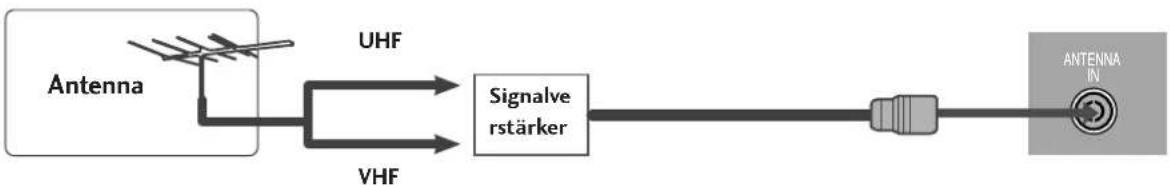


• Um bei schlechtem Empfang eine bessere Bildqualität zu erhalten,bringen Sie einen Signalverstärker an der Antenne an (siehe rechts).
• Wenn das Signal für zwei TV-Geräte verwendet werden soll, verwenden Sie eine Signalweiche für den Anschluss.

EINRICHTEN EXTERNER GERÄTE

• Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität.
  Das SETUP FÜR EXTERNE GERÄTE erfolgt bei Plasma-Fernsehern größtenteils über Bildsymbole.

EINRICHTEN DES HD-EMPFÄNGERS

- Dieses TV-Gerät kann digitale Antennen-/Kabelsignale ohne eine externe digitale Set-Top Box empfangen. Wenn Sie jedoch eine digitale Set-Top Box oder andere externe digitale Geräte zum Empfang von digitalen Signalen einsetzen, finden Sie zusätzliche Informationen hierzu in der nachstehenden Abbildung.

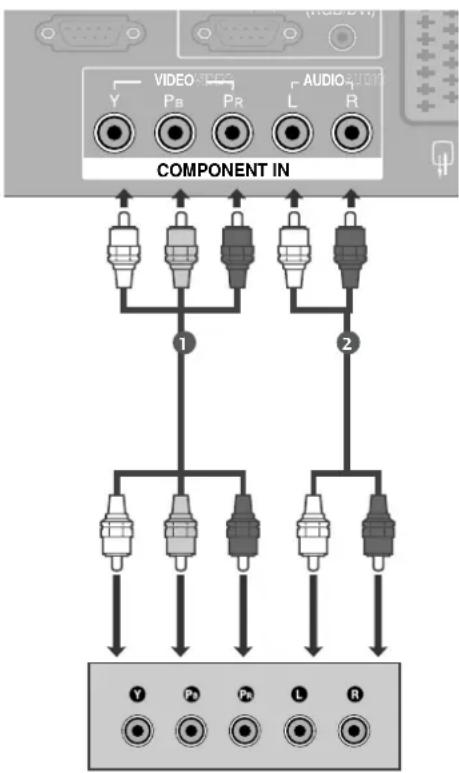

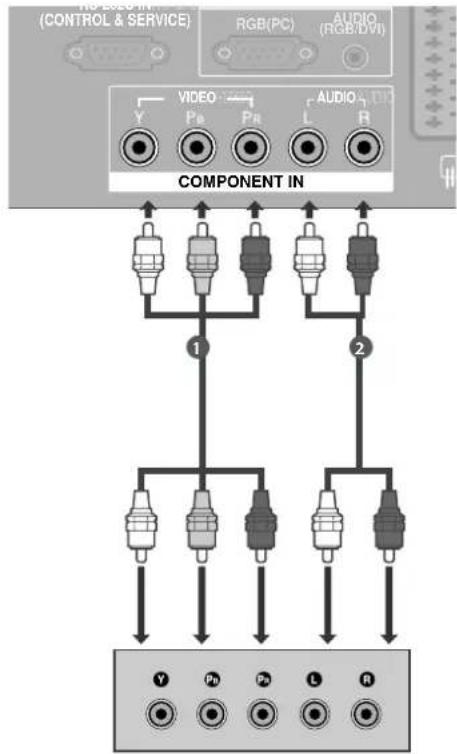

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y, PB, PR) des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die Taste INPUT auf der Fernbedienung Komponent als Eingangsquelle.

VIDEO Y Pb PR L AUDIO COMPONENT IN 1 2 Y P P L R

Signal	Komponent	HDMI1/2
480i/576i	Ja	Nein
480p/576p	Ja	Ja
720p/1080i	Ja	Ja
1080p	Nein	Ja

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit der HDMI/DVI IN oder HDMI IN -Eingangsbuchse des Fernsehgeräts.
2 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
3 Wählen Sie über die TasteHDMI1 oder HDMI2 auf der Fernbedienung INPUT als Eingangsquelle.

HDMI/DVI IN 1 HDMI IN 2 DIGITAL AUDIO OUT (OPTICAL) RS-232C IN (CO...) SERVICE RGB IN RGB(PC) AUDIO (RGB/DVI) VIDEO Y P8 P2 L R AUDIO COMPONENT IN HDMI-DVD OUTPUT

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen der digitalen Set-Top Box mit derHDMI/DVI IN -Eingangsbuchse des Fernsehgeräts.
2 Verbinden Sie die Audio-Ausgangsbuchsen der digital-en Set-Top Box mit derAUDIO (RGB/DVI)-Eingangsbuchse des Fernsehgeräts.
3 Schalten Sie die digitale Set-Top Box ein (siehe Handbuch des Herstellers der digitalen Set-Top Box).
4 Wählen Sie über die TasteHDMI1 auf der Fernbedienung INPUT als Eingangsquelle.

HDMI/DVI IN 1 HDMI IN 2 DIGITAL AUDIO OUT (OFTICAL) AV 1 AV 2 RS-232C IN (CONS & SERVICE) RGB IN RGB(PC) AUDIO (RGB/DVI) VIDEO Pm Pm L COMPONENT IN 1 2 DVI-DTV OUTPUT ① ② A

EINSTELLUNG DES DVD-PLAYERS

Bei Anschluss über ein Component-Kabel

1 Verbinden Sie die Videoausgänge (Y, PB, PR)des DVD-Spielers mit den Buchsen COMPONENT IN VIDEO (Y, PB, PR)am TV-Gerät.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den COMPONENT IN AUDIO -Eingangsbuchsen desTV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung Komponent als Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

(CONTROL & SERVICE) RGB(PC) AUDIO (RGB/DVI) VIDEO Y Pb Pr L B COMPONENT IN 1 2 Y Pb Pr L R

Component Eingangsbuchsen

Schließen Sie den DVD-Spieler für eine bessere Bildqualität an die Component-Eingangsbuchsen an (siehe unten).

Component-BuchsenamTV-Gerät	Y	P_B	P_R
Videoausgänge am DVD-Spieler	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

EINRICHTEN EXTERNER GERÄTE

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die AV1-SCART-Buchse des TV-Geräts mit der SCART-Buchse am DVD-Spieler.
2 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
3 Wählen Sie über die Taste INPUT auf der Fernbedienung AV1 als Eingangsquelle. Wählen Sie AV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.
4 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

DIGITAL AUDIO OUT (OPTICAL) AV 1 AV 2 RGB IN (PC) R 1 AUDIO/ VIDEO (R) AUDIO (L)

! HINWEIS

▶ Verwenden Sie bitte ein geschirmtes SCART-Kabel.

Bei Anschluss des S-Video-Kabels

1 Verbinden Sie den S-VIDEO-Ausgang des DVD-Spielers mit dem S-VIDEO-Eingang des TV-Geräts.
2 Verbinden Sie die Audioausgänge des DVD-Spielers mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein.
4 Wählen Sie über die TasteINPUT auf der FernbedienungAV3 ials Eingangsquelle.
5 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

AV IN S S-VIDEO VIDEO L1202-AUDIO-B VIDEO S-VIDEO SW-CH L R ANT IN ANT OUT 1 2

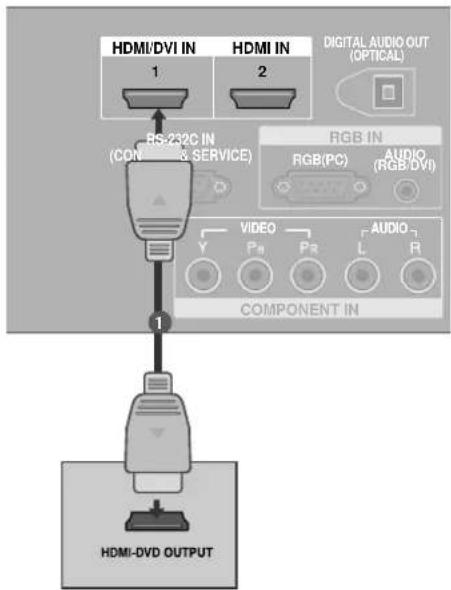

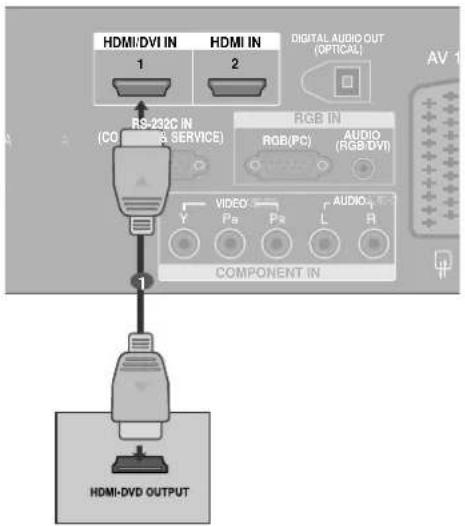

Bei Anschluss über ein HDMI-Kabel

1 Verbinden Sie die HDMI-Ausgangsbuchsen des DVD-Spielers mit der HDMI/DVI IN oder HDMI IN -Eingangsbuchse des TV-Geräts.
2 Wählen Sie über die Taste HDMI1 oder HDMI2 auf der Fernbedienung INPUT als Eingangsquelle.
3 Weitere Informationen erhalten Sie im Handbuch des DVD-Spielers.

! HINWEIS

Über ein HDMI-Kabel kann das Fernsehgerät Video-und Audio-Signale gleichzeitig empfangen.
▶ Wenn der digitalen DVD Auto HDMI nicht unterstützt, müssen Sie die Ausgangsauflösung entsprechend einstellen.

EINSETZEN DES CI-MODULS

• Zur Anzeige verschlüsselter Sendungen (Pay-TV) im Digitalmodus.
• Diese Funktion ist in einigen Ländern nicht verfügbar.

1 Setzen Sie das CI-Modul wie gezeigt in den PCMCIA (Personal Computer Memory Card International Association)-KARTENSCHLITZ des TV-Geräts ein.

Weitere Informationen finden Sie auf S. 43.

PCMCIA CARD SLOT 1 ANTENNA IN TV HDMI (CONT)

EINRICHTEN EXTERNER GERÄTE

VIDEOREKORDER-SETUP

• Lassen Sie zwischen Videorekorder und TV-Gerät einen angemessenen Abstand, um Bildrauschen zu vermeiden.
• Falls ein Bild im Format 4:3 über einen längeren Zeitraum angezeigt wird, können die seitlichen schwarzen Balken noch länger auf dem Bildschirm sichtbar bleiben (Nur Plasma-Fernseher).

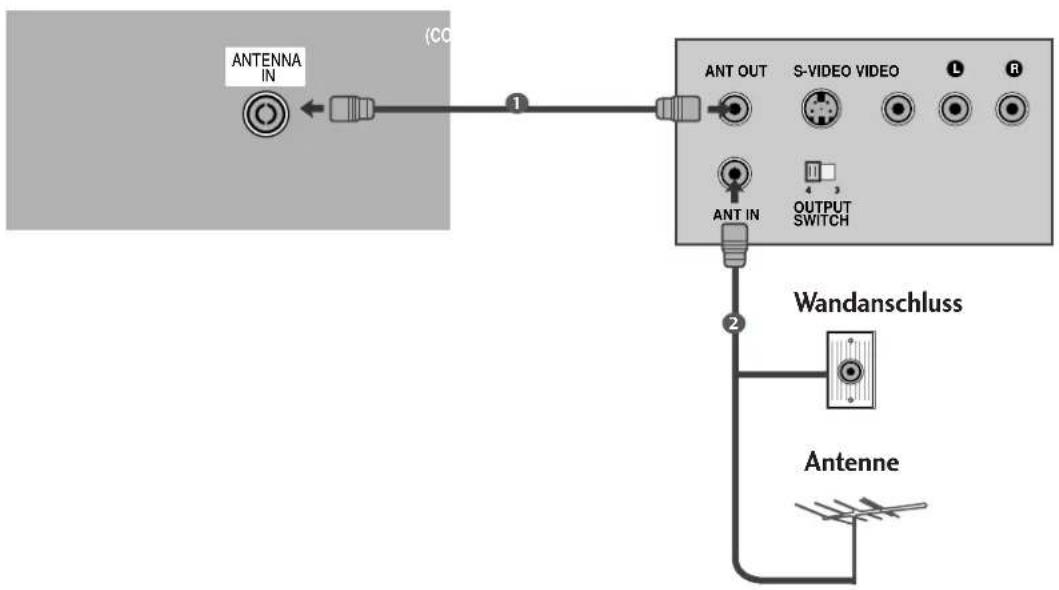

Bei Anschluss eines Antennenkabels

1 Verbinden Sie die ANT OUT -Buchse des Videorekorders mit der ANTENNA IN am TV-Gerät.
2 Schließen Sie das Antennenkabel an die ANT IN-Buchse des Videorekorders an.
3 Drücken Sie auf dem Videorekorder die TastePLAY und stimmen Sie die jeweiligen Programme am TV-Gerät und Videorekorder aufeinander ab.

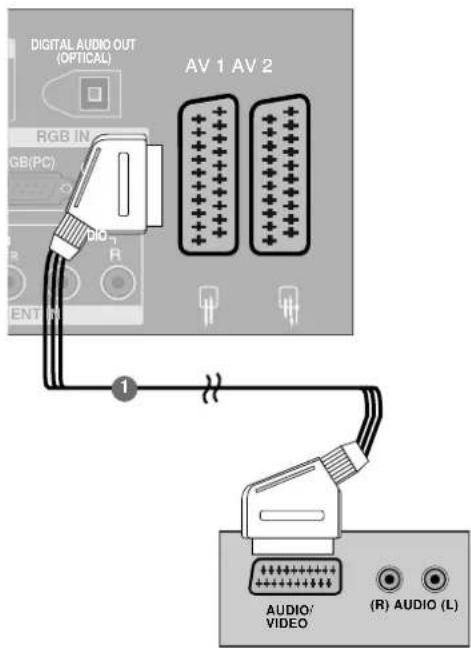

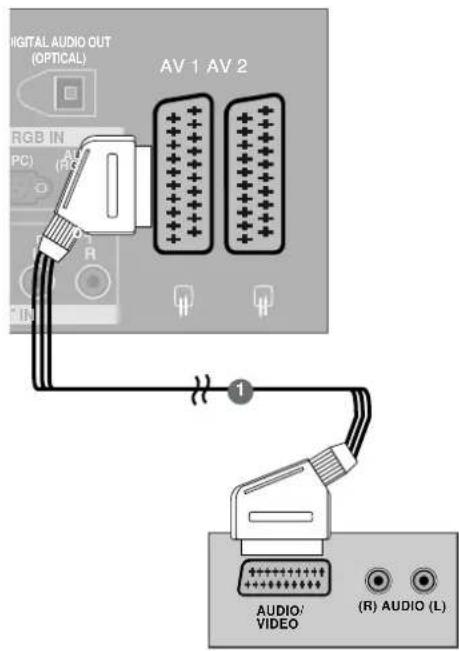

Bei Anschluss über ein SCART-Kabel

1 Verbinden Sie die SCART-Buchse des Videorekorders mit der AV1 Buchse am TV-Gerät.
2 Legen Sie eine Videokassette in den Videorekorder ein unddrücken Sie auf dem Videorekorder PLAY. (Siehe Eigentümerhandbuch des Videorekorders)
3 Wählen Sie über die TastelINPUT auf der Fernbedienung AV1 als Eingangsquelle.
4 Wählen SieAV2 als Eingangsquelle bei Anschluss an die AV2-SCART-Buchse.

DIGITAL AUDIO OUT (OPTICAL) AV 1 AV 2 RGB IN RGB(PC) DIO R ENT 1 AUDIO' VIDEO (R) AUDIO (L)

! HINWEIS

▶ Verwenden Sie nur geschirmte EURO Scart-Kabel.

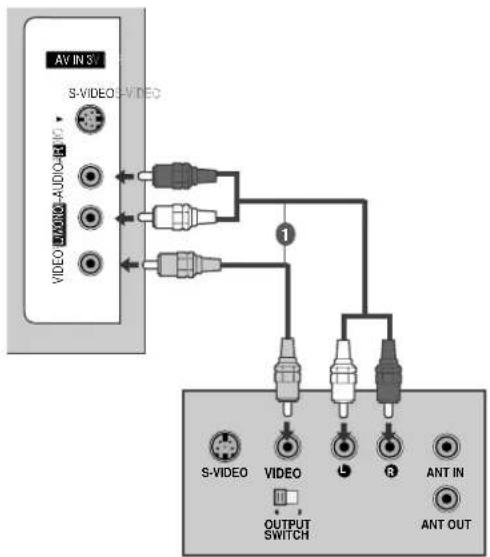

Bei Anschluss des RCA-Kabels

1 Verbinden Sie die AUDIO/VIDEO-Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video=gelb, Audio Left = weiß und Audio Right = rot).
2 ILegen Sie eine Videokassette in den Videorekorder ein und drücken Sie die Wiedergabetaste auf dem Videorekorder (siehe Eigentümerhandbuch des Videorekorders).
3 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.

! HINWEIS

Wenn Sie einen Mono-Videorekorder besitzen, verbinden Sie den Videorekorder über das Audiokabel mit der AUDIO L/MONO-Buchse des Geräts.

AV-IN 31 S-VIDEO AUDIO-RVIE VIDEO OUTPUT SWITCH ANT IN ANT OUT

EINRICHTEN EXTERNER GERÄTE

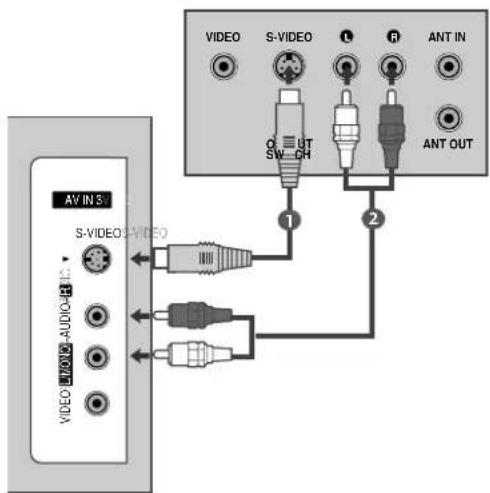

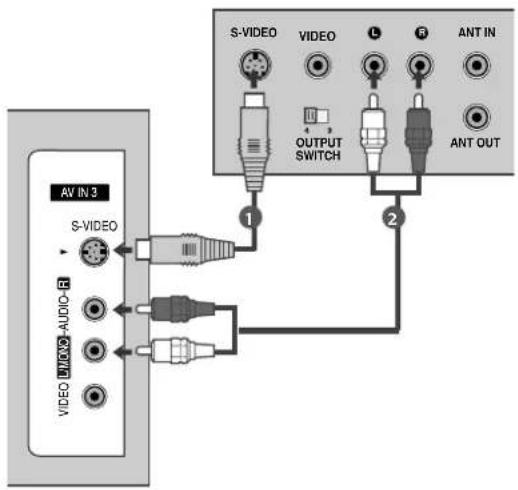

Bei Anschluss des S-Video-Kabels

1 Verbinden Sie den S-VIDEO-Ausgang des Videorekorders mit dem S-VIDED-Eingang des TV-Geräts. Die Bildqualität wird im Vergleich zu herkömmlichen Composite-Signalen (RCA-Kabel) verbessert.
2 Verbinden Sie die Audioausgänge des Videorekorders mit den AUDIO-Eingangsbuchsen des TV-Geräts.
3 Legen Sie eine Videokassette in den Videorekorder ein und drücken Sie auf dem Videorekorder PLAY.(siehe Handbuch des Herstellers des Videorekorders).
4 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3 als Eingangsquelle.

AV IN 3 S-VIDEO VIDEO AUDIO-R 1 2 S-VIDEO VIDEO OUTPUT SWITCH L R ANT IN ANT OUT

! HINWEIS

▶ Wenn sowohl ein S-VIDEO-als auch ein VIDEO-Signal an den S-VHS-Anschluss des Videorekorders angeschlossen sind, kann nur das S-VIDEO-Signal empfangen werden.

EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS

Senden Sie das TV-Audiosignal über den optischen Digital-Audio-Ausgang an externe Audiogeräte.

1 Verbinden Sie ein Ende des optischen Kabels mit dem optischen Digital-Audio-Ausgang des TV-Geräts.
2 Verbinden Sie das andere Ende des optischen Kabels mit dem digitalen Audioeingang des Audiogeräts.
3 Stellen Sie im Menü AUDIO die Option „TV Speaker option“ (TV-Lautsprecher) auf „Off“ (Aus) (▶ S. 88). Informationen zum Betrieb entnehmen Sie dem Handbuch des externen Audiogeräts.

VORSICHT

Blicken Sie nicht direkt in den optischen Ausgang. Wenn ein Laserstrahl in Ihr Auge gelangt, könnte das Ihr Sehvermögen beeinträchtigen.

HDMI IN 2 DIGITAL AUDIO OUT (OPTICAL) AV 1 AV 2 RGB IN RGB(PC) AUDIO (RB(DV)) 1 VIDEO Pn Pa L R AUDIO COMPONENT IN 2

EINRICHTEN ANDERER A/V-QUELLEN

1 Verbinden Sie die AUDIO/VIDEO Buchsen des TV-Geräts mit denen des Videorekorders. Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video =gelb, Audio Left =weiß und Audio Right =rot).
2 Wählen Sie über die TasteINPUT auf der Fernbedienung AV3als Eingangsquelle.
3 Bedienen Sie das entsprechende externe Gerät. Weitere Informationen erhalten Sie im Handbuch des externen Geräts.

EINRICHTEN EXTERNER GERÄTE

PC-SETUP

Dieses TV-Gerät unterstützt Plug and Play,d.h.der PC passt sich automatisch den Einstellungen des TV-Geräts an.

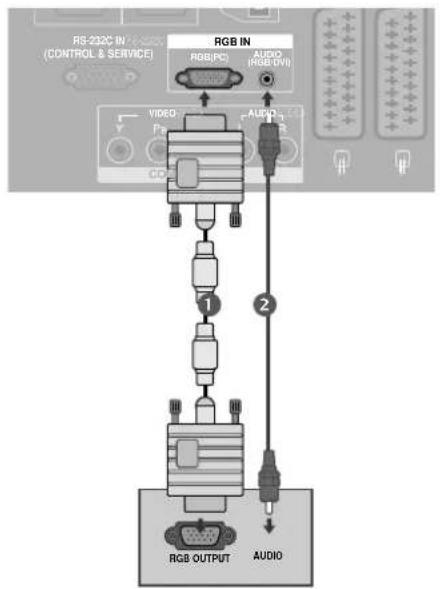

Bei Anschluss über ein D-Sub-15-Pin-Kabel

1 Verbinden Sie die RGB-Ausgangsbuchsen des PCs mit der RGB (PC)-Buchse des Fernsehgeräts.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung RGB als Eingangsquelle.

RS-232C IN (CONTROLS & SERVICE) RGB IN RGB(PS) AUDIO RGB DVIN VIDEO AUDIO 1 2 RGB OUTPUT AUDIO

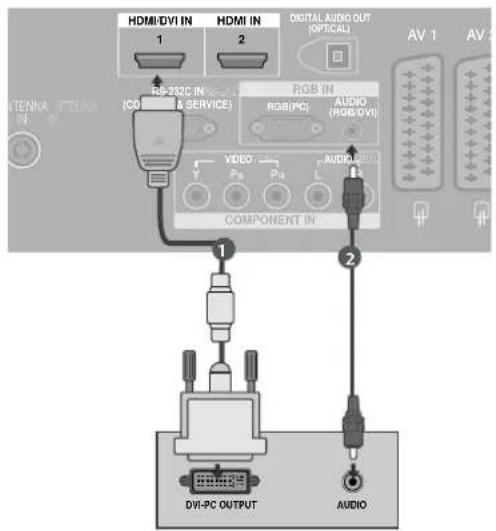

Bei Anschluss über ein HDMI-zu-DVI-Kabel

1 Verbinden Sie den DVI-Ausgang des PCs mit der Buchse HDMI/DVI IN am Gerät.
2 Verbinden Sie die PC-Audio-Ausgangsbuchse mit der AUDIO (RGB/DVI)-Buchse des Fernsehgeräts.
3 Schalten Sie den PC und das Fernsehgerät ein.
4 Wählen Sie über die Taste INPUT auf der Fernbedienung HDMI1 als Eingangsquelle.

HDMI/DVI IN 1 HDMI IN 2 DIGITAL AUDIO OUT (OPTICAL) AV 1 AV 2 RS-282C IN (GO & SERVICE) RGB IN RGB(PC) AUDIO (RGB/DVI) VIDEO AUDIO COMPONENT IN 1 2 DVI-PC OUTPUT AUDIO

! HINWEIS

Wenn der PC einen DVI- und keinen HDMI-Ausgang besitzt, wird eine eigene Audio-Verbindung benötigt.
Wenn der PC Auto-DVI nicht unterstützt, müssen Sie die Ausgangsauflösung entsprechend einstellen.

! HINWEIS

Schließen Sie für ein optimales Bild- und Klangerlebnis einen PC an das Gerät an.
Vermeiden Sie die zu lange Anzeige eines stehenden Bildes. Das Standbild könnte sich auf dem Bildschirm einbrennen. Verwenden Sie daher, wenn möglich, einen Bildschirmschoner.
Schließen Sie den PC an den Eingang RGB (PC) oder HDMI IN (or HDMI/DVI IN) des Fernsehgeräts an. Ändern Sie die Auflösung des PCs entsprechend.
Aufgrund der Auflösung, der vertikalen Struktur, des Kontrasts oder der Helligkeit kann im PC-Modus Rauschen auftreten. Wenn dies der Fall ist, stellen Sie eine andere Auflösung im PC-Modus ein, ändern Sie die Bildwiederholrate oder passen Sie die Helligkeit und den Kontrast im Menü so an, dass das Bild klar angezeigt wird. Wenn die Bildwiederholrate der PC-Grafikkarte nicht geändert werden kann, tauschen Sie die PC-Grafikkarte aus oder wenden Sie sich an den Hersteller der PC-Grafikkarte.
Der RGB-Eingang unterstützt einzelne horizontale und vertikale Synchronisierungsimpulse ausschließlich in separaten Kanälen.
Wir empfehlen1360x768, 60Hz (LCD TV-MODELLE/50" PLASMA-Fernsehgeräte) / 1024x768, 60Hz (42" PLASMA-Fernsehgeräte) für den PC-Modus, um eine optimale Bildqualität zu erhalten.
Verbinden Sie das Signalkabel des PC-Monitorausgangs mit dem RGB (PC/DTV)-Anschluss des Fernsehgeräts oder das Signalkabel des HDMI-Ausgangs des PCs mit dem HDMI IN (oder HDMI/DVI IN)-Anschluss des TV-Geräts.

Schließen Sie das Audiokabel des PCs an den Audioeingang des Fernsehgeräts an (Audiokabel sind nicht im Lieferumfang des Fernsehgeräts enthalten).
Wenn Sie eine Soundkarte verwenden, nehmen Sie die erforderlichen Klangeinstellungen am PC vor.
Dieses Gerät verwendet eine VESA Plug-and-Play-Lösung. Das Gerät liefert dem PC-System EDID-Daten über ein DDC-Protokoll. Der PC stellt sich bei Verwendung dieses Geräts automatisch ein.
Das DDC-Protokoll ist auf den Modus RGB (Analog RGB), HDMI (Digital RGB) voreingestellt.
Nehmen Sie bei Bedarf Einstellungen an der Plug-and-Play-Funktionalität vor.
Falls die Grafikkarte des PCs nicht gleichzeitig analoge und digitale RGB-Signale ausgibt, verwenden Sie nur einen der Anschlüsse (entweder RGB oder HDMI IN (oder HGMI/DVI IN), um den PC mit dem Fernsehgerät zu verbinden.
Wenn die Grafikkarte des PCs analoge und digitale RGB-Signale gleichzeitig ausgibt, stellen Sie das Gerät auf RGB oder HDMI ein. (Der andere Modus wird durch das Gerät automatisch auf Plug-and-Play eingestellt.)
Der DOS-Modus funktioniert ggf. abhängig von der Grafikkarte nicht, wenn Sie ein HDMI-zu-DVI-Kabel verwenden.
Wenn das RGB-PC-Kabel eine gewisse Länge überschreitet, kann am Bildschirm Rauschen auftreten. Wir empfehlen Kabel einer Länge von höchstens 5 m. Dadurch wird eine optimale Bildqualität erzielt.

EINRICHTEN EXTERNER GERÄTE

Verfügbare Bildschirmauflösung
modus RGB[PC] / modus HDMI[PC]

Auflösung	Horizontalfrequenz (kHz)	Bildwiederholfrequenz (Hz)
720x400	31,468	70,08
640x480	31,469	59,94
	37,684	75,00
800x600	37,879	60,31
	46,875	75,00
832x624	49,725	74,55
1024x768	48,363	60,00
	56,476	70,00
	60,123	75,029
1280x768	47,78	59,87
1360x768	47,72	59,8
1366x768	47,56	59,6
1920x1080	66,647	59,988

modus HDMI[DTV]

Auflösung	Horizontalfrequenz (kHz)	Bildwiederholfrequenz (Hz)
640x480	31,469	59,94
	31,469	60,00
720x480	31,47	59,94
	31,50	60,00
720x576	31,25	50,00
1280x720	37,50	50,00
	44,96	59,94
	45,00	60,00
1920x1080	33,72	59,94
	33,75	60,00
	28,125	50,00
	27,00	24,00
	56,25	50,00
	67,433	59,94
	67,500	60,00

Einrichten des Bildschirms für PC-Modus

Automatische Anpassung (nur im modus RGB [PC])

Die Bildposition wird automatisch ermittelt und eventuelle Bildverzerrungen aufgehoben.

Wenn das Bild nach der Einstellung noch immer nicht korrekt angezeigt wird, funktioniert Ihr Fernsehgerät ordnungsgemäß, muss jedoch noch weiteren Anpassungen unterzogen werden.

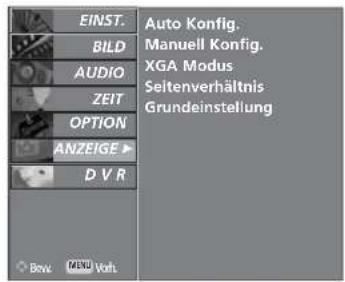

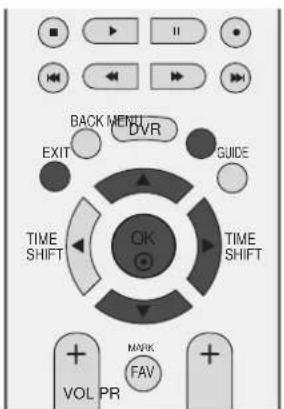

Auto-Konfigurieren

Über diese Funktion stellen Sie Bildposition, Clock und Taktrate automatisch ein. Das angezeigte Bild ist bei der automatischen Konfiguration für einige Sekunden instabil.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü ANZEIGE aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Auto Konfig. auszuwählen.
3 Betätigen Sie die Taste▶ um die Auto Konfig.(automatische Konfiguration) zu starten.

• Nach Fertigstellung wird auf dem Bildschirm OK angezeigt.
• Wenn die Bildposition auch jetzt nicht korrekt ist, starten Sie die automatische Anpassung erneut.
• Weitere Feineinstellungen nach der automatischen Anpassung in RGB (PC) können über die Option Manuell konfig. vorgenommen werden.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT VOL PR MAYK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bew. MEAL Voh.

1

Auto Konfig. ▶ Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Auswählen

23

EINRICHTEN EXTERNER GERÄTE

Einstellen von Takt, Taktrate und Position für den Bildschirm

Wenn nach der Auto-Konfiguration kein klares Bild angezeigt wird und insbesondere Buchstaben noch "zittern ",kön-nen Sie die Taktrate manuell einstellen.

Um die Bildschirmgröße zu kor-rigieren, passen Sie Takt an.

Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC].

Takt

Über diese Funktion minimieren Sie etwaige vertikale Balken oder Streifen im Bildhintergrund. Auch die horizontale Bildgröße wird geändert.

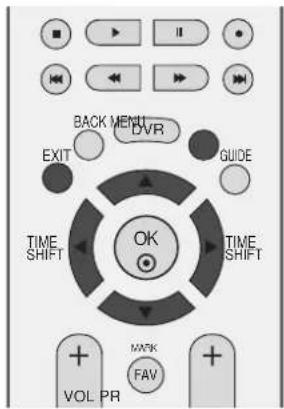

Taktrate

Über diese Funktion können Sie horizontale Störungen beseit-igen und die Darstellung von Text schärfer einstellen.

BACK MENT DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR MASK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE ▶ D V R Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bow MENU Vaft

1

1 Drücken Sie MENU und dann ▲ oder ▼ ,um das Menü ANZEIGE aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Manuell konfig. auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Taktrate, Takt, H-Position oder V-Position auszuwählen.
4 Nehmen Sie mit den Tasten ◀ oder ▶ die entsprechenden Einstellungen vor.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Taktrate 0 Takt 0 H-Position 0 V-Position 0

2 3 4

Auswahl des modus wide XGA

Stimmen Sie die Auflösung des RGB-Modus und den XGA-Modus aufeinander ab, um ein normales Bild anzuzeigen.

Diese Funktion ist in folgenden Modi verfügbar:RGB [PC] - Modus.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT VOL PR MARK FAV

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü ANZEIGE aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option XGA Modus auszuwählen.
3 Drücken Sie ▶ und dann ▲ oder ▼, um die gewünschte Auflösung für den XGA-Modus.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE ▶ D V R Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung Bev. MENU Vort.

1

Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung ✓ 1024 X 768 1280 X 768 1360 X 768 1366 X 768

23

EINRICHTEN EXTERNER GERÄTE

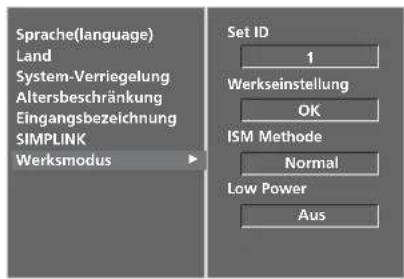

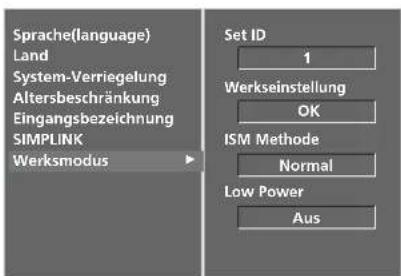

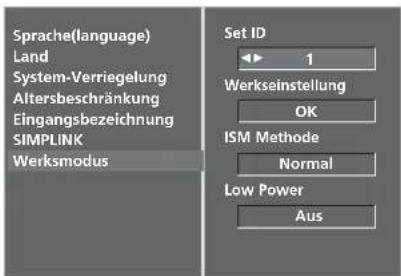

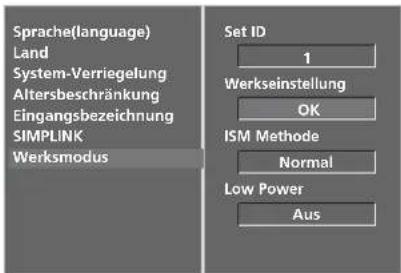

Zurücksetzen auf werkseitige Grundeinstellung (Initialisieren)

Diese Funktion funktioniert in jedem Modus. Um den eingestellten Wert zu initialisieren.

Die Optionen „ISM Method“ (ISM-Methode) und „Low Power“ (Strom sparen) sind für die Modelle LCD TV nicht verfügbar.

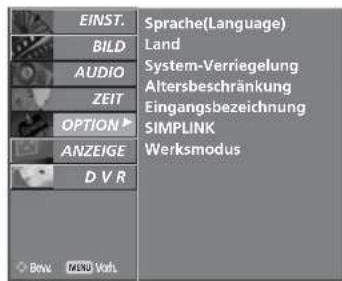

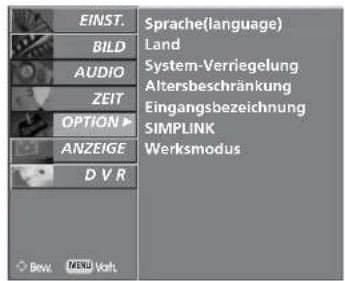

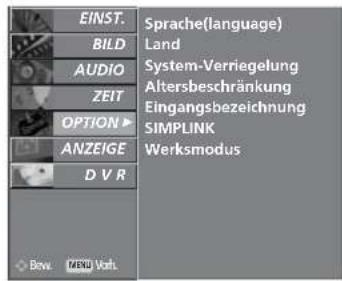

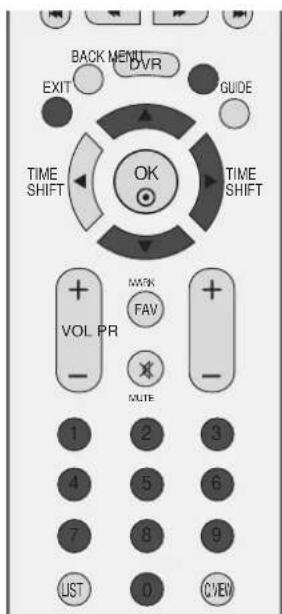

1 Drücken Sie MENU und dann ▲ oder ▼ ,um das Menü OPTION aufzurufen.
2 Betätigen Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Werksmodus auszuwählen.
3 Betätigen Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Werkseinstellung auszuwählen.
4 Drücken Sie die Taste ▶.

Die Nachricht „Wenn Sie ein Passwort eingeben, werden alle Benutzereinstellungen zurückgesetzt.“ wird angezeigt.

5 Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort einzugeben. Das voreingestellte Kennwort des TV-Geräts lautet „0-0-0-0“.

BACK MENUT DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOUT PR M/FK FAV MUTE 1 2 3 4 5 6 7 8 9 LIST 0 C/VEW

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Sprache(Language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

2

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

3 4

FERNSEHEN/PROGRAMMSTEUERUNG

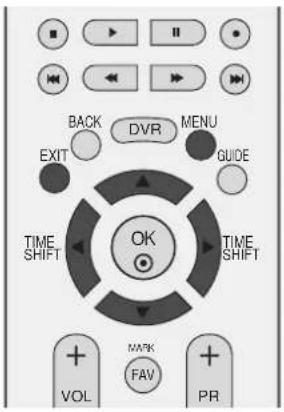

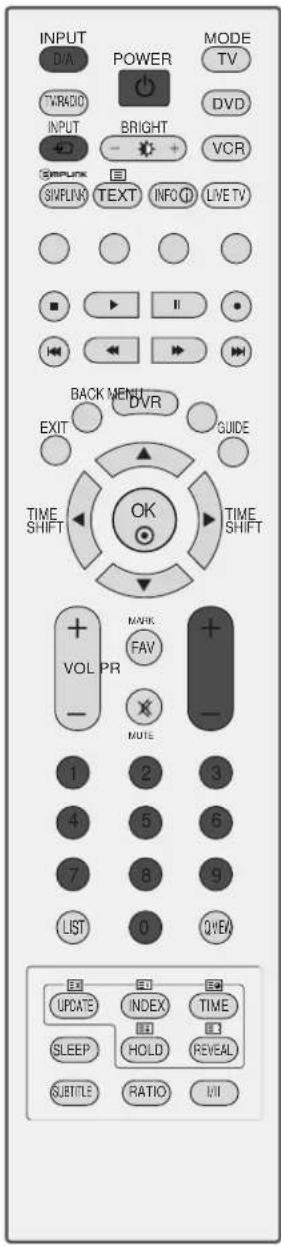

TASTENFUNKTIONEN DER FERNBEDIENUNG

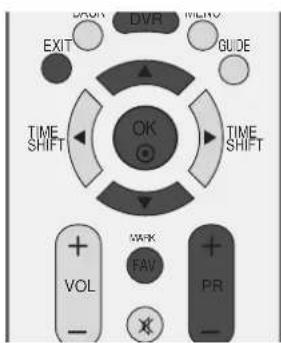

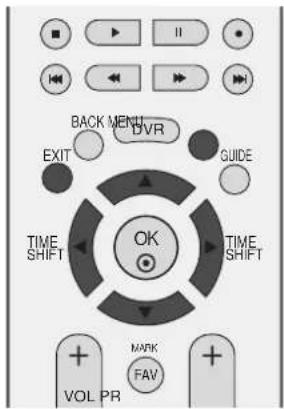

Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts.

INPUT MODE D/A POWER TV TV/RADIO DVD INPUT BRIGHT VCR SIMPLINK E1 TEXT INFO D LIVE TV BACK MENT GUIDE EXIT TIME SHIFT OK TIME SHIFT VOL PR MARK FAV MUTE 1 2 3 4 5 6 7 8 9 LIST 0 QVIEW EXP E1 S UPDATE INDEX TIME E1 E2 SLEEP HOLD REVEAL SUBTITLE RATIO I/II POWER Schaltet das Gerät aus dem Standby Ein oder in den Standby Aus. D/A INPUT Auswahl des Digital- oder des Analogmodus. (D/A-EINGANG) Schaltet das Gerät aus dem Standbymodus ein. TV/RADIO Wählt im Digitalmodus zwischen Radio- und TV-Sendern. INPUT Der externe Eingangsmodus wechselt in normaler Folge. Schaltet das Gerät aus dem Standby-Modus ein. Einstellung der Stellt die Helligkeit ein. Helligkeit Wenn Sie den Modus ändern, wird automatisch wieder die voreingestellte Helligkeit eingestellt. FARBIGE TAST EN Diese Tasten werden für den Teletext (nur TELETEXT-Modelle) oder die Programmsortierung verwendet. EXIT Verlässt alle OSD-Menüs und kehrt in den TV-Modus zurück. BACK Ermöglicht es dem Anwender in einer interaktiven Anwendung, (ZURUCK) im EPG oder in einer anderen Funktion mit Anwenderinteraktion, zum vorherigen Schritt zurückzuwechseln. DVR Öffnet das Menü HOME (Startseite). MENU Wählt ein Menü aus. GUIDE (FERNSEHPROGRAMM) Zeigt das Fernsehprogramm an. VOLUME Regelt die Lautstärke. (Lautstärke) + / - FAV (MEINE) Zeigt die ausgewählten Lieblingsprogramme an. /MARKE Markieren bzw. Markierung aufheben von Sendern im Menü TV-Aufnahmen. MUTE Stellt den Ton Ein oder Aus. Programme Wählt ein Programm aus. + / - Zahlentasten Wählt ein Programm aus. 0-9 Wählt einen Menüpunkt aus, der mit einer Zahl versehen ist. LIST Zeigt die Programmtabelle an. Q.VIEW Kehrt zum vorherigen Programm zurück.

FERNSEHEN/PROGRAMMSTEUERUNG

MODE Stellt die Betriebsmodi der Fernbedienung ein. SIMPLINK Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen AV-Geräte an. Wenn Sie diese Taste verwenden, wird das Menü „Simplink“ (Simplink) auf dem Bildschirm angezeigt.(► S.51) TELETEXT-Tasten Diese Tasten werden für den Teletext verwendet. Weitere Informationen dazu erhalten Sie im Abschnitt "Videotext". INFO i Hier werden die aktuellen Bildschirinformationen angezeigt. (NUR IM DIGITALMODUS) LIVE TV Bei Verzögerungen kehrt der Fernseher vom DTV-, TV-, AV1-, AV2- und AV3-Modus zum laufenden Fernsehprogramm zurück. DVR/Tasten zur Steuerung des Videorekorders /DVD-Players Ü ber diese Tasten können bestimmte Videorekorder ges- teuert werden, wenn zuvor die Taste DVD oder VCR bet ä tigt wurde. Wählen Sie angeschlossene AV-Geräte über die Tasten ▲ oder ▼ oder ◀ oder ▶ und O○ Kus und steuern Sie sie über die Tasten Play (Wiedergabe), Stop (Stopp), Pause (Pause), Fast Reverse (Schneller Rücklauf), Fast Forward (Schneller Vorlauf) und Chapter Skip (Kapitel überspringen). (Die Taste ◎ verfügt nicht über diese Funktionen.) Für DVR-Aufnahmen oder Trick-Wiedergabe. ▲ / ▼ oder ◀/► (TIME SHIFT) Ermöglicht die Navigation in den On-Screen-Menüs und die individuelle Anpassung der Systemeinstellungen. OK Bestätigt Ihre Auswahl oder zeigt den aktuellen Modus an. SLEEP Stellt den Sleep Timer ein.(autom.Ausschaltfunktion). SUBTITLE (UNTERTITEL) Speichert im Digitalmodus Ihre bevorzugten Untertitel. RATIO Wählt Ihr gewünschtes Bildformat aus. I/II Wählt den Audioausgang aus. Einlegen der Batterien ■ Entfernen Sie den Deckel vom Batteriefach auf der Rückseite. ■ Legen Sie zwei 1,5 V-AA-Batterien korrekt ein (+ zu +, - zu -). Verwenden Sie nicht gle-ichzeitig alte oder gebrauchte und neue Batterien.

EINSCHALTEN DES FERNSEHGERÄTS

- W enn das Gerät eingeschaltet ist, stehen Ihnen unterschiedliche Funktionen zur Verfügung.

1 Schließen Sie zunächst das Stromkabel ordnungsgemäß an. Das Fernsehgerät wechselt dann in den Standby-Modus.
2 Schalten Sie das Fernsehgerät ein, indem Sie die Tasten ⚙️ I, INPUT, PR ▲ oder ▼ am Fernsehgerät oder die Tasten POWER, INPUT, D/A, PR + oder -, oder die Zahlentasten Zahlentasten (0\~9) auf der Fernbedienung betätigen.

Initialisierung der Einstellungen

Wenn nach dem Einschalten des TV-Geräts wie abgebildet das OSD-Menü auf dem Bildschirm angezeigt wird, können Sie die Sprache, das Land und die Zeitzone einstellen und die automatische Programmeinstellung durchführen lassen.

HINWEIS:

a. Die Anzeige verschwindet nach etwa 40 Sekunden automatisch, wenn keine Taste gedrückt wird.
b. Drücken Sie BACK (Zurück), um vom aktuellen OSD-Menü zum vorherigen zurückzuwechseln.

INPUT D/A POWER MODE TV TV/RADIO DVD INPUT BRIGHT VCR SIMPUNK TIME/FLINK TEXT INFO LIVE TV BACK MOUNT DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT + MARK VOL PR FAV + - MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q/EA UPDATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE RATIO VII

FERNSEHEN/PROGRAMMSTEUERUNG

PROGRAMMAUSWAHL

1 Wählen Sie das gewünschte Programm entweder mit den Tasten PR + oder - oder mit den Zifferntasten.

LAUTSTÄRKEREGELUNG

1 Drücken Sie VOL + oder - zur Änderung der Lautstärke.

Wenn Sie den Ton ganz ausstellen möchten, drücken Sie die Taste MUTE.

Diese Funktion wird über die TasteMUTE (Lautlos), VOL ++oder --oder I/II deaktiviert.

INPUT D/A POWER MODE TV TR/RADIO DVD INPUT BRIGHT VCR SIMP/INK TEXT INFO LIVE TV BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL MARK FAV PR MUTE LIST 0 C/YEM UPCATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE RATIO VII

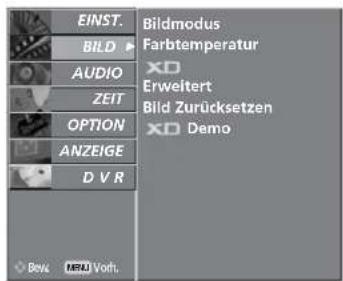

AUSWAHL UND EINSTELLUNG DER OSD-MENÜS

Das OSD-Menü (=am Bildschirm angezeigtes Menü) Ihres Fernsehgeräts könnte sich leicht von den Abbildungen in diesem Handbuch unterscheiden.

1 Um die einzelnen Menüs aufzurufen, drücken Sie die TasteMENU und anschließend die Taste ▲ oder ▼.
2 Um einzelne Menüpunkte aufzurufen, betätigen Sie zunächst die Taste▶ und anschließend die Taste ▲/oder ▼▽
3 Mit der Taste ◀ oder ▶ ändern Sie die Einstellung des Menüpunktes im betreffenden Untermenü bzw. Pulldown-Menü. Eine höhere Ebene im Menü erreichen Sie über die Tasten OÖKoder MENU.

    J["EINST."] --> K["BILD"]
    K --> L["AUDIO"]
    L --> M["ZEIT"]
    M --> N["OPTION"]
    N --> O["ANZEIGE"]
    O --> P["D V R"]
    P --> Q["Bew. MBU Vohh."]

    R["Bildmodus"] --> S["Farbtemperatur"]
    S --> T["XO"]
    T --> U["Erweitert"]
    U --> V["Bild Zurücksetzen"]
    V --> W["XO Demo"]

    X["Ton-Modus"] --> Y["Auto. Lautstärke"]
    Y --> Z["Balance 0"]
    Z --> AA["TV Lautsprecher Digitaler Audio Ausg."]

    AB["EINST."] --> AC["Uhr Ausschaltzeit"]
    AC --> AD["Ausschaltzeit"]
    AD --> AE["Auto-Aus Zeitzone"]

    AF["EINST."] --> AG["BILD"]
    AG --> AH["AUDIO"]
    AH --> AI["ZEIT"]
    AI --> AJ["OPTION"]
    AJ --> AK["ANZEIGE"]
    AK --> AL["D V R"]
    AL --> AM["Bew. MBU Vohh."]

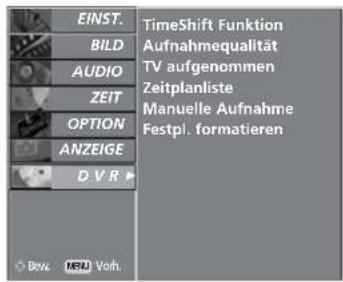

    AN["TimeShift Funktion"] --> AO["Aufnahmequalität"]
    AO --> AP["TV aufgenommen Zeitplanliste"]
    AP --> AQ["Manuelle Aufnahme Festpl. formatieren"]

    AR["EINST."] --> AS["BILD"]
    AS --> AT["AUDIO"]
    AT --> AU["ZEIT"]
    AU --> AV["OPTION"]
    AV --> AW["ANZEIGE"]
    AW --> AX["D V R"]
    AX --> AY["Bew. MBU Vohh."]

    AZ["Auto Konfig. Manuell Konfig. XGA Modus Seitenverhältnis Grundeinstellung"] --> BA["BILD"]
    BA --> BB["AUDIO"]
    BB --> BC["ZEIT"]
    BC --> BD["OPTION"]
    BD --> BE["ANZEIGE"]
    BE --> BF["D V R"]
    BF --> BG["Bew. MBU Vohh."]

    BH["EINST."] --> BI["Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus"]

! HINWEIS

▶ Die Optionen ISM Methode (ISM-Methode) und Low power (Strom sparen) sind bei KCD-TV-Modellen nicht verfügbar.
Im Analogmodus werden die Optionen 5V Antennen-Speisung (Antennen-Spannungsversorgung), Verstärker, CI Informationen, Software-Update und Diagnose nicht angezeigt.
▶ Bei der Wiedergabe von Aufnahmen bleiben bestimmte EINST.-Funktion deaktiviert.

FERNSEHEN/PROGRAMMSTEUERUNG

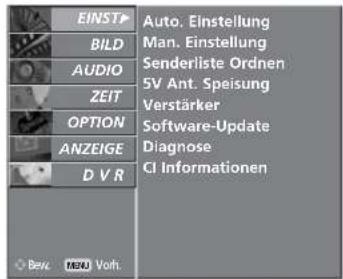

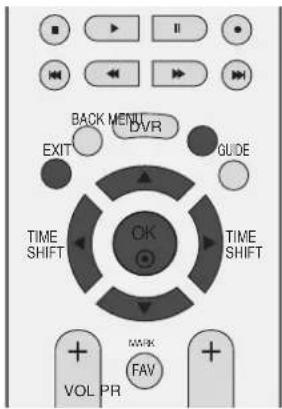

AUTOMATISCHE PROGRAMMIERUNG (IM DIGITALMODUS)

Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern.

Wenn Sie im Digitalmodus mit der automatischen Programmierung beginnen, werden alle gespeicherten Serviceinformationen gelöscht.

Während einer Aufnahme ist keine Sendersuche möglich.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR FAV

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Auto. Einstellung auszuwählen.
3 Drücken Sie zum Start der automatischen Einstellung die Taste▶. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

Die Meldung "Alle Serviceinformationen werden erneuert. Fortfahren?" wird angezeigt.

Wenn Sie mit der automatischen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten◀ oder ▶ Ja aus. Drücken Sie dann die Taste OK. Anderenfalls wählen Sie Nein aus.

Drücken Sie die Taste MENU (Menü), um die automatische Einstellung zu beenden.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. MENU Vaft

1

Auto. Einstellung ▶ Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Start

2

Auto. Einstellung 0 P r ogramm 0 P r ogramm UHF CH. 14 24 % MENU Stop

3

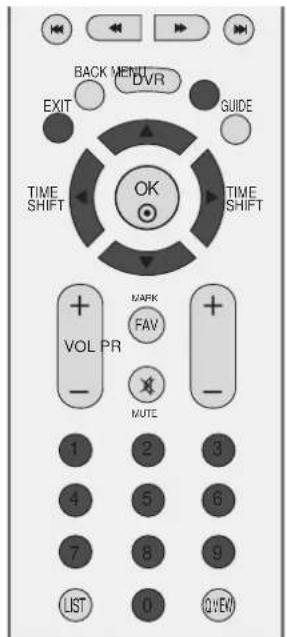

MANUELLE PROGRAMMIERUNG (IM DIGITALMODUS)

Über die Option „Man. Einstellung“ (Manuelle Programmeinstellung) können Sie der Senderliste Programme hinzufügen.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Man. Einstellung. auszuwählen.
3 Drücken Sie die Taste ▶ und anschließend ▲ oder ▼ oder eine ZAHLENtaste, um die gewünschte Kanalnummer auszuwählen. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.
4 Drücken Sie OÖ, Km die Einstellungen zu speichern.

Wenn die gewünschte Kanalnummer bereits in der Programmliste enthalten ist, wird die Meldung "Einstellungsinformationen über dieses Programm werden aktualisiert. Fortfahren?" angezeigt.

Wenn Sie mit der manuellen Programmierung fortfahren möchten, wählen Sie mithilfe der Tasten◀ oder ▶ Ja aus.

Drücken Sie dann die Taste O. Änderenfalls wählen Sie Nein aus.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR FAV + +

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto, Einstellung Man, Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. MDAV Roh.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Ihr Receiver fügt diese Programme der Programmliste zu. UHF CH. 35

2

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Ihr Receiver fügt diese Programme der Programmliste zu. UHF CH 35 Suchen

34

FERNSEHEN/PROGRAMMSTEUERUNG

SENDERLISTE ORDNEN (IM DIGITALMODUS)

Wenn eine Programmnummer übersprungen wird, heißt das, dass Sie sie während der Anzeige eines Fernsehprogramms nicht über die TastenPRR + foder --auswählen können.

Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer direkt mithilfe der ZAHLENtasten ein oder wählen den Sender im Menü „Senderliste Ordnen“ aus.

Mithilfe dieser Funktion werden die gespeicherten Sender übersprungen.

Die GELBE Taste kann nur in bestimmten Ländern zum Verschieben eines Programmplatzes genutzt werden.

Während einer Aufnahme ist keine Sendersuche möglich.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Senderliste ordnen auszuwählen.

3 Drücken Sie die Taste▶, um das Menü Senderliste ordnen aufzurufen. Verwenden Sie die ZAHLENtasten, um ein vierstelliges Kennwort in System-Verriegelung 'Ein' einzugeben.

4 Wählen Sie mithilfe der Tasten▲ oder ▼ oder ◀ oder ▶ einen Sender, der gespeichert oder übersprungen werden soll.

5 Drücken Sie wiederholt die BLAUE Taste, um den Sender zu überspringen oder zu speichern.

Für zu überspringende Sender wird der übersprungene Sender in Blau angezeigt. Darüber hinaus können diese Sender während der Anzeige eines Fernsehprogramms nicht über die Tasten PR + oder - ausgewählt werden.

6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT TIME SHIFT OK TIME SHIFT GUDE VOL PR MUTE 1 2 3 4 5 6 7 8 9 LIST 0 C/VER

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. MENU Vorb.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Auswählen

23

Miniglossar

Wird im DTV-Modus angezeigt.

Wird für gesperrte Programme angezeigt.

Wird im Radio-Modus angezeigt.

Wird im MHEG-Modus angezeigt.

Wird im Teletext-Modus angezeigt.

Wird bei Anzeige von Untertiteln angezeigt.

Wird für verschlüsselte Sender angezeigt.

Wird für Dolby angezeigt.

■ Überspringen einer Programmnummer

1 Wählen Sie die Programmnummer, die Sie überspringen möchten, mit der Taste ▲ oder ▼ oder ◀ oder ▶ aus.
2 Drücken Sie die BLAUE Taste. Das übersprungene Programm wird blau angezeigt.
3 Um die übersprungene Programmnummer wieder freizugeben, drücken Sie erneut die BLAUE Taste.

Eine übersprungene Programmnummer kann während der normalen Fernsehansicht nicht mehr mit der Taste PR + oder - aufgerufen werden.

Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer mithilfe der ZAHLENtasten ein oder wählen den Sender unter „Senderliste Ordnen“ oder EPG aus.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

■ Sperren eines Programms (nur bei aktivierter Systemverriegelung)

1 Wählen Sie mithilfe der Tasten▲ oder ▼ oder ◀ oder ▶ einen Sender, der gesperrt werden soll.
2 Drücken Sie die GRÜNE Taste. Das Verriegelungssymbol wird vor dieser Sendernummer angezeigt.
3 Drücken Sie die GRÜNE Taste erneut, um die Funktion wieder zu deaktivieren.

HINWEIS :

Um einen gesperrten Sender zu sehen, geben Sie in der Systemverriegelung ein aus 4 Zahlen bestehendes Kennwort ein. Prägen Sie sich dieses Kennwort unbedingt ein.

▶ Falls Sie Ihr Kennwort vergessen sollten, drücken Sie „7“, „7“, „7“, „7“ auf der Fernbedienung.

▶ Wenn Sie nach dem Freischalten eines gesperrten Senders einen anderen Sender wählen und innerhalb einer Minute wieder auf den gesperrten Sender umschalten, müssen Sie das Kennwort nicht erneut eingeben.

■ Lieblingsprogramme auswählen

1 Wählen Sie die Nummer Ihres Lieblingssenders, indem Sie eine der Tasten▲ oder ▼ oder ◀ oder ▶ und anschließend die Taste FAV auf der Fernbedienung drücken.

Das ausgewählte Programm wird automatisch in die Liste Lieblingsprogramme eingetragen.

FERNSEHEN/PROGRAMMSTEUERUNG

5V ANT. SPEISUNG (ANTENNEN-SPANNUNGSVERSORGUNG) (NUR IM DIGITALMODUS)

Selbst wenn die externe Antenne nicht über einen speziellen 5-V-Stromadapter verfügt, kann diese Funktion 5 V ausgeben.

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option 5V Antennen-Speisung auszuwählen.

3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Ein oder Aus auszuwählen.

Falls es im Modus „5V Antennen-Speisung Ein“ (Antennen-Spannungsversorgung-Ein) zu einem Kurzschluss kommt, wird die Option automatisch wieder ausgeschaltet.

Die Meldung „Antennenspeisung überlastet. Automatisch abgeschaltet.“ (Antennenversorgung überlastet. Automatische Abschaltung.) wird angezeigt.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

VERSTÄRKER (NUR IM DIGITALMODUS)

Wenn die Bildqualität an den Rändern aufgrund der Empfangsbedingungen schlecht ist, stellen Sie die Funktion Verstärker auf Ein. Stellen Sie die Option Booster bei starkem TV-Signal auf Aus.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2 Drücken Sie auf ▶ und anschließend auf ▲ // ▼ um die Option Verstärker auszuwählen.

3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Ein oder Aus auszuwählen.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR FAV + + +

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. MENU Vorb.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Aus Ein

23

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen ✓ Aus Ein

23

SOFTWARE-UPDATE (NUR IM DIGITALMODUS)

Software-Update (Software-Update) bedeutet, dass Software über das digitale terrestrische DVB-T-System heruntergeladen werden kann.

Nach der Software-Aktualisierung muss die Festplatte u. U. formatiert werden. In diesem Fall wird im DVR-Hauptmenü eine Meldung über einen Festplattenfehler angezeigt.

1

Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.

2

Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Software-Update auszuwählen.

3

Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Ein oder Aus auszuwählen.

- Wenn Sie Ein wählen, wird eine Meldung angezeigt, um den Benutzer über neue Software zu informieren.

4

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

* Einstellen von „Software-Update“ (Software-Update)

Gelegentlich führt die Übertragung aktualisierter digitaler Softwareinformationen zu folgendem Menü auf dem TV-Gerät.

Wählen Sie mit den Tasten ◀ oder ▶ YES (Ja), wenn folgendes Bild angezeigt wird.

Nachdem das Software-Update abgeschlossen ist, benötigt das System circa eine Minute für einen Neustart.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT + + + VOL PR MARK FAV

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto, Einstellung Man, Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. M2A1 Volh.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen ✓ Aus Ein

23

Beachten Sie während des Software-Updates Folgendes:

• Die Stromzufuhr des Geräts darf nicht unterbrochen werden.
• Das Gerät darf nicht ausgeschaltet werden.
• Die Antenne darf nicht getrennt werden.
- Während des Vorgangs sollten Sie das Gerät nicht ausschalten.
- Sie dürfen die Einschalt-/Ausschalttaste in dieser Zeit nicht betätigen.
- Nach dem Software-Update können Sie die Version der aktualisierten Software über das Menü „Diagnostics“ (Diagnose) prüfen.
• Die OTA-Funktion ist während des DVR-Betriebs (Aufnahme, Wiedergabe) nicht möglich.

FERNSEHEN/PROGRAMMSTEUERUNG

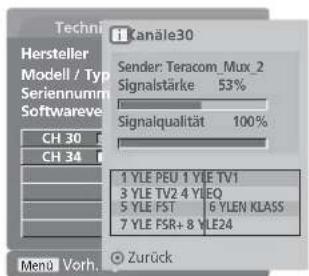

Diese Funktion ermöglicht die Anzeige des Herstellers, des Modells/Typs, der Seriennummer und der Softwareversion.

Anzeige der Informationen und der Signalstärke des ausgewählten MUX.

Anzeige der Signalinformationen und des Servicenamens des ausgewählten MUX.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MPK FAV + +

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Diagnose auszuwählen.
3 Drücken Sie die Taste ▶, um Hersteller, Modell/Typ, Seriennummer und Softwareversion anzuzeigen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Bew. MENS Volt.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Auswählen

2

Technik Hersteller Modell / Typ Seriennumm Software CH 30 CH 34 Kanäle30 Sender: Teracom_Mux_2 Signalstärke 53% Signalqualität 100% 1 YLE PEU 1 YLE TV1 3 YLE TV2 4 YLEQ 5 YLE FST 6 YLEN KCLASS 7 YLE FSR+8 YLE24 Menu Vorsch. Zurück

3

CI [COMMON INTERFACE] INFORMATION (CI-INFORMATIONEN) (NUR IM DIGITALMODUS)

Diese Funktion ermöglicht das Ansehen verschlüsselter Programmangebote (Pay-TV). Wenn Sie das CI-Modul entfernen, können Sie kein Pay-TV nutzen. Wenn das Modul in den CI-Schlitz geschoben wird, können Sie auf das Menü des Moduls zugreifen. Um ein Modul und eine Smartcard zu erwerben, wenden Sie sich bitte an Ihren Händler. Das CAM-Modul sollte nicht zu häufig aus dem Gerät entfernt und wieder eingesetzt werden. Dies kann zu Problemen führen. Wenn das Gerät nach dem Einschieben des CI-Moduls eingeschaltet wird, ist oft kein Ton zu hören.

Je nach CI-Modul und Smartcard kann es zu einer unnatürlichen Bildwiedergabe kommen.

Die CI-Funktion (CI-Modul) steht je nach den Sendern im jeweiligen Land u. U. nicht zur Verfügung.

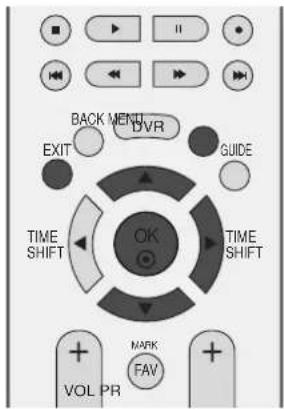

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT VOL PR MARK FAV

1 Drücken Sie die Taste MENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option CI Informationen auszuwählen.
3 Drücken Sie die Taste▶ und anschließend OK.
4 Drücken Sie ▲ oder ▼, um das gewünschte Objekt auszuwählen: Modulinformationen, Smartcard-Informationen, Sprache, Softwareload usw.
5 Drücken Sie OK.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Beiz. MPAI Vort.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen 5V Ant. Speisung Verstärker Software-Update Diagnose CI Informationen Module

23

• Dieses OSD-Menü dient lediglich Demonstrationszwecken. Die Menüoptionen und das Bildschirmformat können sich je nach Anbieter des digitalen Bezahlfernsehens unterscheiden.
• Sie können das CI (Common Interface)-Menü und den Service von Ihrem Händler ändern lassen.

Viaccess Module Consultations Authorizations Module information Select the item

45

FERNSEHEN/PROGRAMMSTEUERUNG

AUTOMATISCHE PROGRAMMIERUNG (IM ANALOGMODUS)

Mit dieser Methode können alle empfangenen Fernsehsender gespeichert werden. Wir empfehlen Ihnen, beim Einrichten dieses Fern-sehgerätes die automatische Programmierung zu verwenden.

Während einer Aufnahme ist keine Sendersuche möglich.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Auto. Einstellung auszuwählen.
3 Drücken Sie die Taste▶, um Fernsehnorm auszuwählen. Wählen Sie mit den Tasten◀ oder ▶ ein TV-System aus.

BG : PAL B/G, SECAM B/G (Europa/ Osteuropa/ Asien/ Neuseeland/ Naher Osten/ Afrika/ Australien)

I: PAL I/II (Großbritannien/ Irland/ Hong Kong/ Südafrika) DDK PAL D/K, SECAM D/K (Osteuropa, China, Afrika, GUS)

4 Drücken Sie die Taste▼, um Speichern ab auszuwählen.

Wählen Sie die Anfangsprogrammnummer mit der Taste ◀ oder ▶ oder den ZAHLENtasten im Menü Speichern ab aus.

5 Drücken Sie die Taste▼, um Start (Start) auszuwählen.

Zu allen Sendern, die VPS (Video Programme Service), PDC (Programme Delivery Control) oder Videotext-Daten übertragen, wird auch der Sendername gespeichert.

Wenn einem Sender kein Name zugeordnet werden kann, wird die Programmnummer mit der KennungC (V/UHF 01-69) oder S (Kabel-Sonderkanäle 01-47) und nachfolgender Nummer gespeichert.

Drücken Sie die TasteMENU (Menü), um die automatische Einstellung zu beenden.

Wenn die automatische Programmierung abgeschlossen ist, wird das Menü Senderliste ordnen am Bildschirm angezeigt.

Wenn Sie die Anordnung der Programme ändern möchten, lesen Sie weiter im AbschnittSenderliste Ordnen.

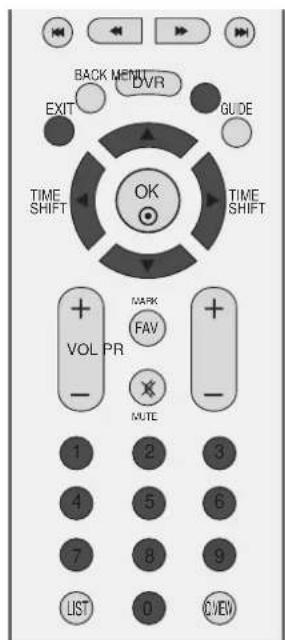

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK + VOL PR MARK FAV MUTE 1 2 3 4 5 6 7 8 9 LIST 0 CVEV

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen Bow. MP Bull Voh.

1

Auto. Einstellung ▶ Man. Einstellung Senderliste Ordnen Fernsehnorm Speichern ab Start BG 2

2 3 4 5

MANUELLE PROGRAMMIERUNG (IM ANALOGMODUS)

Mit der Funktion Manuell pro-grammieren können Sie die Fernsehsender in der gewün-schten Reihenfolge manuell abstimmen und anordnen.

Die Programmierung ist bei laufendem Timeshift-Betrieb nicht möglich.

Während einer Aufnahme ist keine Sendersuche möglich.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Man. Einstellung. auszuwählen.
3 Drücken Sie die Taste▶, um Speichern auszuwählen.
Wählen Sie die gewünschte Programmnummer mit der Taste ◀ oder ▶ oder den ZAHLENtasten im Menü Speichern aus.
4 Drücken Sie die Taste ▼, um den Menüpunkt Fernsehnorm auszuwählen. Drücken Sie ◀ oder ▶, um ein Fernsehnormmenü aufzurufen: LL: SECAM L/Lí (France)
BG : PAL B/G, SÉCAM B/G (Europa/ Osteuropa/ Asien/ Neuseeland/ Naher Osten/ Afrika/ Australien)
I : PAL I/II (Großbritannien/ Irland/ Hong Kong/ Südafrika) DDKPAL D/K, SECAM D/K (Osteuropa, China, Afrika, GUS)
5 Drücken Sie die Taste▼, um Frequenz auszuwählen. Drücken Sie die Taste◀ oder ▶, um V/UHF oder S-Kan. auszuwählen.
6 Drücken Sie die Taste ▼, um den Menüpunkt Kanal auszuwählen. Sie können die gewünschte Programmnummer über ◀ oder ▶ oder direkt über die Zahlentasten eingeben.
Wählen Sie wenn möglich die Kanalnummer direkt über die Zahlentasten.
7 Drücken Sie die Taste ▼, um den Menüpunkt Suchen auszuwählen. Drücken Sie die Taste ◀ oder ▶, um mit der Suche zu beginnen. Wenn ein Sender gefunden wird, hält die Suche an.
8 Drücken Sie die Taste O©, Km den Wert zu speichern.
9 Um weitere Sender zu speichern, wiederholen Sie die Schritte 3 bis 8.
10 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENT DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT + VOL PR - MARK FAV + - MUTE 1 2 3 4 5 6 7 8 9 LIST 0 QNEW

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen Bow. NEAL Voh.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHF Kanal 1 Feinabst. Suchen Name C 01

2 3 4 5 6 7 8 9

FERNSEHEN/PROGRAMMSTEUERUNG

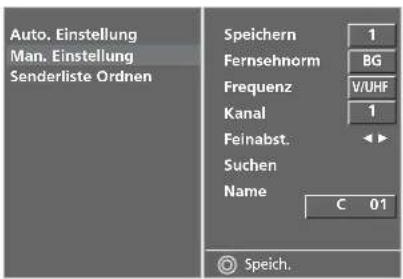

FEINABSTIMMUNG (IM ANALOGMODUS)

Normalerweise ist Feinabstimmung nur nötig, wenn der Empfang schlecht ist.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Mom. Einstellung auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼ um die Option Feinabst. auszuwählen.
4 Drücken Sie die Tasten◀ oder ▶, um das beste Bild und den besten Ton fein abzustimmen.
5 Drücken Sie die TasteOÖKüm den Wert zu speichern.
6 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

Für jeden Programmplatz kann ein Sendername vergeben werden.

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü EINST. aus.
2 Drücken Sie die Taste▶ und anschließend die Taste▲ oder ▼, um die Option Mon. Einstellung auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Name auszuwählen.
4 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼. Sie können einen Buchstaben von A bis Z, eine Ziffer von 0 bis 9, +/- und einen Leerschritt verwenden.
5 Durch Betätigen der Taste◀ oder ▶ wechseln Sie auf die nächste Stelle des Namens, um das zweite Zeichen einzugeben, usw.
6 Drücken Sie die TasteO, Kim den Wert zu speichern.
7 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

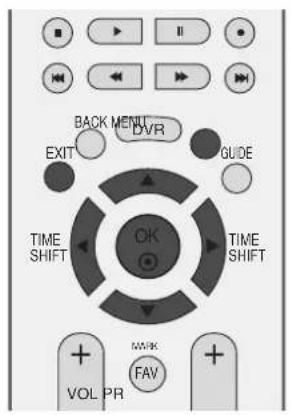

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR FAV + +

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto. Einstellung Man. Einstellung Senderliste Ordnen Bew MENU Vah

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHF Kanal 1 Feinabst. Suchen Name C 01 Speich.

2 3 4 5

Auto. Einstellung Man. Einstellung Senderliste Ordnen Speichern 1 Fernsehnorm BG Frequenz V/UHF Kanal 1 Feinabst. Suchen Name C 01

4 25

SENDERLISTE ORDNEN (IM ANALOGMODUS)

Mit dieser Funktion können Sie gespeicherte Programme löschen oder überspringen. Sie haben auch die Möglichkeit, die Sender auf andere Programmplätze zu verschieben oder leere Programmplätze einzufügen.

Während einer Aufnahme ist keine Sendersuche möglich.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲/oder ▼ das Menü EINST. aus.

2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼um die Option Senderliste Ordnen auszuwählen.

3 Drücken Sie die Taste▶, um das Menü Senderliste Ordnen aufzurufen.

■ Löschen eines Programms

Wählen Sie das Programm, das Sie löschen möchten, mit der Taste ▲ oder ▼ oder ◀ oder ▶ aus.

b Drücken Sie zweimal die ROTE Taste. Das ausgewählte Programm wird gelöscht; alle folgenden Programme werden um eine Position nach oben gerückt.

■ Kopieren eines Programms

Wählen Sie das Programm, das Sie kopieren möchten, mit der Taste ▲ oder ▼ oder ◀ oder ▶ aus.

b Alle folgenden Programme werden um eine Position nach unten gerückt.

EINST BILD AUDIO ZEIT OPTION ANZEIGE D V R Auto, Einstellung Man, Einstellung Senderliste Ordnen Bew. MDAV Voh.

1

Auto. Einstellung Man. Einstellung Senderliste Ordnen Auswählen

2

FERNSEHEN/PROGRAMMSTEUERUNG

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT

+VOL PR - MARK FAV ✕ MULTIF 1 2 3 4 5 6 7 8 9 LIST 0 VIEW

■ Verschieben eines Programms

a Wählen Sie das Programm, das Sie verschieben möchten, mit der Taste ▲ oder ▼ oder ◀ oder ▶ aus.
b Drücken Sie die GELBE Taste.
C Verschieben Sie das Programm mit der Taste▲/oder ▼der ◀ oder ▶auf die gewünschte Programmnummer.
d Um die Funktion wieder aufzuheben, drücken Sie erneut die GELBE Taste.

■ Überspringen einer Programmnummer

Wählen Sie die Programmnummer, die Sie überspringen möchten, mit der Taste▲ oder ▼ oder ◀ oder ▶aus.
b Drücken Sie die BLAUE Taste. Das übersprungene Programm wird blau angezeigt.
Um die übersprungene Programmnummer wieder freizugeben, drücken Sie erneut die BLAUE Taste.
d Eine übersprungene Programmnummer kann während der normalen Fernsehansicht nicht mehr mit der Taste PR + oder - aufgerufen werden.

Wenn Sie es aufrufen möchten, geben Sie die Programmnummer direkt mit den Zifferntasten ein, oder rufen Sie es in dem Menü "Senderliste ordnen" oder in der Senderliste auf.

■ Lieblingsprogramme auswählen

a Wählen Sie mithilfe der Tasten▲ oder ▼ oder ◀ oder ▶ Ihren Lieblingssender.
b Drücken Sie FAV.

Das ausgewählte Programm wird in die Liste Lieblingsprogramme eingetragen.

SENDERLISTE AUFRUFEN

Sie können die gespeicherten Programme in der Senderliste durchsehen.

■ Senderliste anzeigen

1 Betätigen Sie die TasteLIST, um die Senderliste aufzurufen.

Auf einer Listenseite sind, wie nachfolgend dargestellt, 10 Programmplätze enthalten.

• Einige Programme sind möglicherweise blau hervorgehoben. Diese wurden im Modus "Senderliste ordnen" als zu überspringende Programme eingerichtet.
• Einige Programme in der Liste sind zwar mit einer Nummer bezeichnet, haben jedoch keinen Namen.

■ Programm aus der Senderliste auswählen

1 Wählen Sie mit der Taste▲ oder ▼ ein Programm aus.

2 Betätigen Sie anschließend die TasteOK. Das Gerät schaltet auf die ausgewählte Programmnummer.

■ Senderliste durchblättern

Es gibt SENDERLISTENSEITEN, die insgesamt 100 Sender enthalten.

1 Durch wiederholtes Betätigen der Taste▲ oder ▼ rufen Sie diese Seiten nacheinander auf.

2 Betätigen Sie die TasteLIST, um zur normalen Fernsehansicht zurück zukehren.

■ Anzeigen der Tabelle der Lieblingssender

Drücken Sie die Taste FAV, um das Menü „Favourite Programme“ (Lieblingssender) anzuzeigen.

LATT GUIDE TIME SHIFT OK TIME SHIFT + VOL PR + MARK FAV

1 2 3 4 5 6 7 8 9 JET 0 QJET

DTV-Liste 801 YLE TV1 802 YLE TV2 803 YLE FST 804 YLE24 805 YLE Teema 806 TV4

< IM DIGITALMODUS >

Programmliste 0 BBC1 1 C 0 1 2 C 0 4 3 C 0 5 4 BLN 2 5 C 05

< IM ANALOGMODUS >

Miniglossar

Wird für gesperrte Programme angezeigt.

FERNSEHEN/PROGRAMMSTEUERUNG

EINGANGSBESCHRIFTUNG

Beschriftet jede Eingangsquelle, die nicht verwendet wird, wenn Sie die Taste INPUT (EINGANG) drücken.

BACK DVR MENU EXIT GUIDE TIME SHIFT TIME SHIFT VOL MARK FAV PR

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲▲ oder ▼ das Menü OPTION aus.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Eingangsbezeichnung auszuwählen.
3 Drücken Sie die Taste▶ und dann ▲ oder ▼, um die Quelle auszuwählen: AV1, AV2, AV3, Komp., RGB, HDMI1 oder HDMI2.
4 Verwenden Sie die Taste ◀ oder ▶ zur Auswahl der Beschriftung.
5 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bewt. MWVorh

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung ▶ SIMPLINK Werksmodus AV1 AV2 AV3 Komp. RGB HDMI1 HDMI2

234

MPLINK

Dieses Gerät kann nur zusammen mit Geräten verwendet werden, auf denen sich das SIMPLINK-Logo befindet. Stellen Sie fest, ob das SIMPLINK-Logo vorhanden ist.

So können Sie andere AV-Geräte, die über ein HDMI-Kabel mit dem Fernsehgerät verbunden sind, ohne zusätzliche Kabel und Einstellungen steuern.

Um das SIMPLINK-Menü anzuzeigen, wählen Sie "Ein".

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT + + + VOL PR MARK FAV + +

1 Drücken Sie MENU und dann ▲/oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option SIMPLINK auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲/oder ▼▽ um die Option Ein oder Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Beiz. MDAI Vort.

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus ✓ Aus Ein

23

FERNSEHEN/PROGRAMMSTEUERUNG

SIMPLINK-FUNKTIONEN

Disc playback (Disc-Wiedergabe)

Wählen Sie angeschlossene AV-Geräte über die Tasten▲ oder ▼ oder ◀ oder ▶ und O©Kus und steuern Sie sie über die Tasten Play (Wiedergabe), Stop (Stopp), Pause (Pause), Fast Reverse (Schneller Rücklauf), Fast Forward (Schneller Vorlauf) und Chapter Skip (Kapitel überspringen).

Direct Play (Direkte Wiedergabe)

Nach dem Anschließen von AV-Geräten an das Fernsehgerät können Sie sie direkt steuern und Medien ohne zusätzliche Einstellungen wiedergeben.

Select AV device (AV-Gerät auswählen)

Ermöglicht die Auswahl eines angeschlossenen AV-Geräts und die Wiedergabe über dieses Gerät.

Power off all devices (Alle Geräte ausschalten)

Wenn Sie das Fernsehgerät ausschalten, werden alle angeschlossenen Geräte ebenfalls ausgeschaltet.

Switch audio-out (Ton abschalten)

Bietet eine einfache Möglichkeit, den Ton abzuschalten.

*Ein Gerät, das mit dem Fernsehgerät über ein HDMI-Kabel verbunden ist, aber nicht Simplink unterstützt, verfügt nicht über diese Funktion.

MENÜ SIMPLINK (SIMPLINK)

Drücken Sie ▲ oder ▼ oder ◀ oder ▶ und anschließend OK, um die gewünschte SIMPLINK-Quelle auszuwählen.

TV : Schalten Sie unabhängig vom derzeitigen Modus zum vorherigen Fernsehsender.
2 DISC : Wählen Sie das angeschlossene Gerät und starten Sie die Wiedergabe.
Wenn mehrere Wiedergabegeräte zur Verfügung stehen, werden ihre Namen am unteren Rand des Bildschirms angezeigt.
3 VCR : Verwenden und steuern Sie den angeschlossenen Videorekorder.
4 HDD : Geben Sie auf Festplatte gespeicherte Aufnahmen wieder.
5 SPEAKER: Wählen Sie die Heimkinoanlage oder die Lautsprecher des Fernsehgeräts für die Audiowiedergabe.

SimplINK ① TV ② DISC HDD/DVD-R ③ VCR ④ HDD Recorder ⑤ Speaker TV Speaker Ausgewähltes Gerät Wenn kein Gerät angeschlossen ist (Anzeige in grau) Wenn ein Gerät angeschlossen ist (Anzeige in leucht- ender Farbe)

HINWEIS

▶ Schließen Sie das HDMI-Kabel an die HDMI/DVI-Eingangsbuchse bzw. an den Anschluss (HDMI-Ausgang) auf der Rückseite des SIMPLINK-Gerätes an.
Nachdem Sie das Gerät an den HDMI-Anschluss eines Heimkinosystems mit SIMPLINK-Funktion nach der oberen Beschreibung vorgenommen haben, schließen Sie das Kabel am Anschluss DIGITAL AUDIO IN auf der Rückseite des Fernsehers sowie an den Anschluss OPTICAL auf der Rückseite des SIMPLINK-Gerätes an.
Um das externe Gerät über SIMPLINK zu bedienen, drücken Sie die MODUS-Taste TV auf der Fernbedienung.
▶ Wenn die Eingangsquelle über die Taste INPUT auf der Fernbedienung gewechselt wird, stellt das SIM-PLINK-Gerät den Betrieb ein.
Beim Auswählen oder Bedienen des Mediums des Gerätes über die Heimkino-Funktion werden automatisch die HT-Lautsprecher aktiviert (Tonausgabe über das Heimkino-System).
Bei Nutzung der SIMPLINK-Funktion dienen Tasten wie Stop / Wiedergabe / Pause / Schneller Rücklauf / Schneller Vorlauf / Kapitel überspringen ausschließlich zur Steuerung des SIMPLINK-Gerätes und nicht zur Steuerung des DVR-Recorders.

Mit dieser Funktion kann das Gerät automatisch eine laufende Fernsehsendung aufnehmen, die jederzeit angesehen werden kann.

Bei aktivierter Zeitverzögerung können Sie die normale Wiedergabe jederzeit anhalten und zurückspulen, ohne etwas von der laufenden Fernsehsendung zu verpassen.

(Bei schlechtem Empfang sind der Timeshift-Betrieb und Aufnahmen u. U. nicht möglich.)

Drücken Sie MENU (Menü) und dann ▲ / ▼, um das Menü DVR auszuwählen.

Drücken Sie ▶ und anschließend ▲ / ▼, um TimeShift Funktion auszuwählen.

Drücken Sie auf ▶ und anschließend auf ▲ / ▼ um die Option Ein oder Aus auszuwählen.

Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR WPK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R TimeShift Funktion Aufnahmequalität TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren Bev. MRU Voh.

1

TimeShift Funktion Aufnahmequalität TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren Aus Ein

23

Bedienungen im Timeshift-Betrieb

LIVE 0:49:32 ① ② ③ ④

1 Wählen Sie den Timeshift-Betrieb und betätigen Sie die Taste OK.

• Nach Beginn des Timeshift-Betriebs wird im unteren Bildschirmbereich der aktuelle Aufnahmefortschritt als Balken angezeigt.
• Drücken Sie EXIT (Beenden), um den Fortschrittsbalken auszublenden, oder OÖKüm ihn anzuzeigen.
• Diese Funktion bleibt auch beim Umschalten des Programms oder beim Vorschalten des Timeshift-Betriebs aktiviert.

2 Um den Timeshift-Betrieb zu beenden, rufen Sie das Menü Optionen auf und schalten Sie den Timeshift-Betrieb aus.

Info zum Fortschrittsbalken

Diese Funktion zeigt einen möglichen DVR-Wiedergabeabschnitt, eine aktuelle Position für das auf dem Bildschirm Gezeigte und eine Position für die tatsächliche Fernsehübertragung sowie einen Abschnitt der Aufnahme an.

1 Status der derzeitigen Wiedergabe.
2 Aktuelle Aufnahmedauer.
3 15 minütige Intervalle ab Beginn des Timeshift-Betriebs. (Gesamt - eine Stunde).
④ Anzeige der aktuellen Timeshift-Position.

HINWEIS

▶ DVR (Digital Video Recorder) : Ein Gerät, das gesendete Programminhalte auf einer Festplatte im Fernsehgerät oder in einer SET-TOP-BOX speichert und wiedergibt.
Die Gesamt-Speicherkapazität des Festplattenlaufwerks beträgt 160 GB. Für den Timeshift-Betrieb werden mindestens 4 GB Speicher reserviert.
Wenn das Gerät eingeschaltet wird, kann die Initialisierung der Festplatte bis zu 3 Minuten dauern.
Die Aufnahmefunktion ist für kopiergeschützte Programme nicht verfügbar.
Da eine analoge Übertragung in ein digitales Signal umgewandelt wird, können bei Aufnahmen mit schnellen Bewegungen „Querstreifen“ auftreten. Das ist der Fall, wenn das analoge Signal komprimiert und anschließend als digitales Signal wiederhergestellt wird. Das Gerät wird versuchen, dieses übermäßige Bildrauschen zu verringern.

Der Timeshift-Betrieb ist in den Betriebsarten DTV, TV, AV1, AV2 und AV3 möglich.
Der Timeshift-Betrieb kann auch für reine Audiokanäle genutzt werden.
Beim Drücken der Taste Pause(II) bei ausgeschaltetem TimeShift-Modus wird die TimeShift-Funktion gestartet. Die TimeShift-Funktion bleibt auch beim Umschalten der Fernsehkanäle eingeschaltet.
Bei einem DTV kann die als freier Speicherplatz angezeigte maximale DTV-Aufnahmedauer von der tatsächlichen Aufnahmedauer abweichen.

Bedienung im Timeshift-Betrieb, Wiedergabe

Beim Fortschritt der Zeitverzögerung sind verschiedene Arten der Wiedergabe möglich.

Verzögert -0:17:58 Gibt an, dass sich die aktuelle Fernsehübertragung und die Wiedergabe unterscheiden. Wiedergabe Pause

SIMPLINK SIMPLINK TEXT INFO LIVE.TV BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT MARK

Verwenden der Fernbedienung

Sie können die Wiedergabe an einem beliebigen Punkt der aufgenommenen Sendung starten.

◀◀ oder ▶▶▶▶	Drücken Sie bei der Wiedergabemehrmals REW(◀◀)(Schnellrücklauf) für schnellen Rücklauf◀◀-→◀◀-→◀◀◀-→◀◀◀◀.mehrmals F F(▶▶▶)(Schnellvorlauf) für schnellen Vorlauf▶▶▶▶▶▶-→▶▶▶▶-→▶▶▶▶▶.▪ Durch mehrmaliges Drücken dieser Tasten erhöht sich die Geschwindigkeit des schnellen Vor-/Rücklaufs.
I◀◀ oder ▶▶▶▶	Drücken Sie ▶▶▶, um etwa 20 Sekunden vor zu springen.▪ Drücken Sie I◀◀, um etwa 8 Sekunden zurück zu springen.
I.II	Drücken Sie bei der Wiedergabe Pause(III)(Pause).▪ Ein Standbild wird angezeigt.▪ Drücken Sie wiederholt Pause(III)(Pause), um Einzelbild für Einzelbild anzeigen zu lassen.▪ Drücken Sie Pause(III) und anschließend FF(▶▶▶für Zeitlupe (angezeigt durch ▶▶.)
◀◀ oder ▶▶	▪ Bei Verwendung von◀◀oder ▶während der Wiedergabe kann der Cursor auf dem Bildschirm angezeigt werden.
PLAY(▶))	Drücken Sie PLAY(▶)(Wiedergabe), um zur normalen Wiedergabe zurückzukehren.
LIVE TV	Wenn Sie zur aktuell laufenden Fernsehübertragung zurückkehren möchten, drücken Sie die Taste LIVE TV.

- V erwenden Sie diese Funktion, um das auf dem Hauptbildschirm angezeigte Programm aufzunehmen. (Analoge oder digitale Sendungen).

Sofortaufnahme

Diese Funktion nimmt das aktuell angezeigte Programm auf.

1 Wählen Sie das Programm, das aufgenommen werden soll, und drücken Sie anschließend die ●.

Während der Aufnahme wird REC. t. Verwenden Sie diese Funktion, um eine Aufnahme von bis zu 2 Stunden Länge zu machen.

2 Wenn Sie die Aufnahme stoppen möchten, drücken Sie die Taste.

Wenn Sie während der Aufnahme innerhalb der ersten 10 Sekunden der Aufnahmezeit die Taste ■ drücken, wird folgende Meldung angezeigt. Aufnahme fehlerhaft. Länge unter 10 Sekunden. Wenn Sie während der Audio-Aufnahme innerhalb der ersten 30 Sekunden der Aufnahmezeit die Taste ■ drücken, wird folgende Meldung angezeigt. Aufnahme fehlerhaft. Länge unter 30 Sekunden. Wenn Sie während der Aufnahme nach den ersten 10 Sekunden der Aufnahmezeit die Taste ■ drücken, wird folgende Meldung angezeigt. Aufnahme beendet.

3 Sie können die Aufnahmezeit verlängern/verkürzen, indem Sie während der Aufnahme ● drücken. Drücken Sie wiederholt ◀ oder ▶ um die Aufnahmezeit zu verlängern/verkürzen. Jedes Mal, wenn Sie ◀ oder ▶ drücken, ändert sich die Aufnahmedauer wie folgt:

Die ursprünglich eingestellte Aufnahmedauer plus die zusätzlich hinzugefügte Aufnahmedauer ergeben die endgültige Aufnahmedauer.

Wählen Sie nach dem Einstellen der Aufnahmedauer OOKK Die Statusleiste wird angezeigt.

Gesamte Aufnahmedauer REC 0:00:00 / 2:00:00 Verstrichene Aufnahmedauer

- Drücken Sie EXIT (Beenden), um die Statusleiste auszublenden. Drücken Sie OÖKüm die Statusleiste anzuzeigen.

Die Aufnahme wird gestoppt, wenn die eingestellte Dauer abgelaufen ist oder Sie die Taste ■ drücken.

Die Zeitverzögerung bleibt auch dann aktiv, wenn die Aufnahme gestoppt wurde.

Aufnahmeoptionen Cricket World Cup 23:57 23:40~00:40 Aufnahmezeit 23:54~01:55 (2 Min. aufgenommen) Dauer einstellen ◀ Keine Änderung ▶ OK Abbrechen

3

Wenn während der Aufnahme der verfügbare Speicherplatz knapp wird, wird die Aufnahme automatisch gestoppt.
Im Radiobetrieb werden keine Aufnahmen kürzer als 30 Sekunden gespeichert. In den anderen Betriebsarten werden keine Aufnahmen kürzer als 10 Sekunden gespeichert.
Falls keine oder eine abgelaufene CI-Karte eingesetzt ist, falls ein ungültiger Dienste-Sender oder ein reiner Daten-Sender (z. B. MHEG) eingestellt wurde, werden die Daten von Pay-TV-Sendern nicht gespeichert, um Speicherplatz zu sparen.
Die Aufnahmefunktion ist für kopiergeschützte Programme nicht verfügbar.
Die angezeigte Zeit unterscheidet sich geringfügig von der tatsächlichen Zeit.
Wenn kein Signal oder keine Filmquelle vorhanden ist, unterscheidet sich die angezeigte Zeit geringfügig von der tatsächlichen Zeit.
Kopiergeschützte Programme können nicht aufgezeichnet werden.
- Bei einer Sofortaufnahme wird folgende Meldung angezeigt.

Aufnahme wegen Kopierschutz nicht möglich.

- Bei einer manuellen Aufnahme wird folgende Meldung angezeigt.

Timer-Aufnahme kann nicht beginnen.Kopierschutz.

▶ Falls von einem alten Band aufgenommen wird, kann dies die Aufnahmequalität beeinträchtigen.
Das Programm wird gemäß dem Farbsystemsignal separat gespeichert.
Es wird grundsätzlich die aktuell ausgewählte und angezeigte Quelle aufgezeichnet. Die Auto AV-Quelle wird aufgezeichnet, während die SCART

Auto AV-Quelle angezeigt wird, bei der Aufzeichnung der analogen TV-Quelle wird jedoch die analoge TV-Quelle angezeigt. Wenn bei einer programmierten Aufnahme ein Signal am Scart Auto AV-Eingang anliegt, wird nur die Auto AV-Quelle aufgezeichnet, selbst wenn der Fernsehkanal auf Analogfernsehen eingestellt ist.

Wenn das Fernsehprogramm während der Aufnahme einer analogen TV-Quelle über die Umschalttaste gewechselt wird, wechselt das Fernsehprogramm auf die digitale TV-Quelle. Beim Umschalten über die Nummerntasten wird der Kanal nicht gewechselt.
Die maximale Aufnahmedauer für Programmierungen beträgt 12 Stunden. Die maximale Anzahl von Programmierten Aufnahmen beträgt 60 in Großbritannien und 30 in allen anderen Ländern.
Bei manuelle Aufnahmen wird der normale Ton des Gerätes aufgezeichnet.
Falls sich zwei Programmierungen überschneiden sollten, wird die Meldung Überschneidung einge- blendet (Großbritannien). In allen anderen Ländern ist keine Aufnahme möglich.
Während der Aufnahme einer DTV-Quelle können keine verschlüsselten Fernsehkanäle (Pay-TV) angezeigt werden.
Beim Umschalten zu einem verschlüsselten Fernsehkanal (Pay-TV) wird die folgende Meldung angezeigt.
Anz. verschlüsselter Sendung bei Aufz. einer and. DTV-Sendung nicht mögl.
Beim Umschalten während der Aufnahme eines analogen Fernsehkanals wechselt der Kanal in den DTV-Modus.

MANUELLE AUFNAHME

Diese Funktion dient zur Aufnahmeprogrammierung.

Diese Funktion ist im Menü DVR verfügbar.

Bei der manuellen Aufnahme wird der Standardton des Geräts gespeichert.

Drücken Sie DVR, um das Menü Start anzuzeigen. Wählen Sie mit den Tasten ▲ oder ▼ Manuelle Aufnahme. und drücken Sie anschließend O© Kder ▶

Der Bildschirm „Manuelle Aufnahme.“ (Manuelle Aufn.) wird angezeigt (siehe unten).

Verwenden Sie die Tasten ▲ oder ▼ oder ◀ oder ▶, um Eingaben für „Input“ (Eingang), „Sender“, „Date“ (Datum), „Start/Ende“ und „Wiederh.“ vorzunehmen.

Input (Eingang): Wählen Sie die Eingangsquelle (DTV, RADIO, TV, AV1, AV2, AV3).
▶ Sender : Wählen Sie entweder das aktuelle oder ein anderes Programm.
Date (Datum): Sie können Daten aus einem Zeitraum von bis zu einem Monat im Voraus wählen.
Start/Ende: Vergewissern Sie sich, dass die Eingabe korrekt ist.
Wiederh.: Wählen Sie zwischen Einmal, Täglich, Wöchentlich, Wochenende, Wochentag.

Drücken Sie nach der Programmierung der Aufnahme die Taste O©Manuelle Aufnahme, press the O©Kutton.

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL FAV PR

Hauptmenü Freier Platz TV 23h 01m 01V 3h 01m TV aufgenommen Programmführer Zeitplanliste Manuelle Aufnahme TV-Menu

1

Tastenfunktionen im manuellen Aufnahmemodus

Tasten der Fermedienung	Funktion
▲ oder ▼	Gewünschte Einträge mit den Tasten auf/ab auswählen.
◀ oder ▶	Fokus ändern.
EXIT	Bildschirmmenü ausblenden.
◎	Zeigt die Programmierungen nach dem Eintragen einer Aufnahme an.

Manuelle Aufnahme Eingang Sender Datum Start Fr. März 30 10:24 Ende Wiederholen Einmal DTV 1 BBC ONE Fr. März 30 10:25 10:56 Einmal Navigation Andem Eingabe Abbrevchen Edit Ende

2

Sie können die aufgenommenen Programme auf einen Blick einsehen. Diese Funktion ist im Menü DVR verfügbar. Die Info-Funktion ist nur verfügbar, wenn Großbritannien als Land ausgewählt wurde.

1 Drücken Sie DVR, um das Menü Start anzuzeigen.

Wählen Sie mit den Tasten ▲ oder ▼ TV aufgenommen und drücken Sie anschließend OK oder ▶.

Hauptmenö Freier Platz 23h 01m 24h 3h 01m TV aufgenommen Programmführer Zeitplanliste Manuelle Aufnahme TV-Menü TV aufgenommen Freier Platz 23h 01m 3h 01m Eingang : DTV 1 Datum : Fr. März. 30 2007 Dauer : 30m Qualität : Hoch Seite 3/27 O Markert To Buy or Not to Buy Fr. März. 30 10:49 In the Night Garden Fr. März. 30 10:36 Schools : Primeira y Goag Fr. März. 30 10:36 Close TV : Reviswiese Fr. März. 30 10:21 30 Jahren 88 : Revolte Fr. März. 30 10:20 More Information Ende Portug-Menu FR Seite Battenk Auto Marikuren

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL MARK FAV PR

2 Bei Auswahl der Aufnahme eines gesperrten oder eingestuften Programms wird im Vorschaufenster anstelle des

Fernsehprogramms die Meldung 'GESPERRTER DIENST' angezeigt.

Zur Wiedergabe gesperrter oder eingestufter Aufnahmen muss das Kennwort eingegeben werden.

TV aufgenommen GESPERART ER DIENST Eingang : DTV 1 Datum : Fr. März 30 2007 Dauer : 30m Qualität : Hoch Seite 9:27 To Buy or Not in Buy Fr. März 30 10:49 In the Night Passworteingabe Schools - Pr Close TV : Revovowe Fr. März 30 10:21 30 Jahre '68 : Revolto Pr. März 30 10:30 8 Markert 10:36 10:30 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:20 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:21 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:36 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:37 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:38 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:39 50 Jahre 10:38

3 Bei reinen Tonaufnahmen wird im Vorschaufenster anstelle des Fernsehprogramms die Meldung 'NUR AUDIO' angezeigt.

TV aufgenommen Eingang : DTV 1 Datum : Fr. März, 30 2007 Dauer : 36m Qualität : Hoch NUR AUDIO Seite 3:27 0 Merkert To Buy or Not to Buy Fr. März, 30 10:49 In the Night Garden Fr. März, 30 10:38 Schools : Primary Goog Fr. März, 30 10:36 Class TV : Hevressee Fr. März, 30 10:21 30 Jahre '68 : Revolle Fr. März, 30 10:20 Information Ends PR Seite blattern Water Marketed

4 Sollte eine programmierte Aufnahme aus verschiedenen Ursachen fehlschlagen, wie z. B. bei ungenügender Signalstärke, wird dies in der Liste der TV-Aufnahmen vermerkt und im Vorschaufenster erscheint die folgende Bildschirmmeldung. Beim Drücken der Taste OK wird die fehlgeschlagene Aufnahme gestartet und die folgende Bildschirmmeldung wird eingeblendet.

Eingang : DTV 1 Datum : Fr. März 30 2007 Dauer : 30m Qualität : Hoch Seite 3:27 0 Markert To Buy or Not to Buy Fr. März 30 10:49 Timer-Aufnahme wegen fehlenden Signals fehlgeschlagen. Löschen? JA NEIN 30 Jahre 08 : Revolte Fr. März 30 10:20 Information Seite bilirtern Ende Markteren

AUSWAHL UND POPUP-MENÜ DER AUFGENOMMENEN PROGRAMME

Die Vorschau der Aufnahmen ist oben zu sehen.

1 Blättern Sie mit den TastenPR + oder PR - nach oben/unten.
2 Verwenden Sie die TasteMARK (Markieren), um Einträge hinzuzufügen oder zu löschen. Daraufhin wird für den markierten Eintrag ein neben dem Vorschaufenster angezeigt.
3 Navigieren Sie mit ▲ oder ▼ zum entsprechenden Eintrag und drücken Sie anschließend OK, um das Popup-Menü zu öffnen.

Wiedergeben: Starten Sie die Wiedergabe der ausgewählten Aufnahme.
Alle markieren: Markieren Sie alle Einträge auf dem Bildschirm.
Keine Markier : Heben Sie die Markierung für alle Einträge auf.
Löschen : Löschen Sie die ausgewählte Aufnahme.
Umbenennen : Bearbeiten Sie den Namen der Aufnahme.
Abbrechen: Schließen Sie das Popup-Menü.

4 Drücken Sie wiederholt EXIT, um zum normalen Fernsehprogramm zurückzukehren, oder drücken Sie DVR, um wieder das Menü Start anzuzeigen.

• Falls die Festplatte mit der Durchführung einer Funktion (Aufnahme) bezüglich des DVR ein Problem hat, wird diese Meldung angezeigt.
• Falls die Temperatur unter Null Grad (0°) fällt, wird eine Warnmeldung angezeigt und die Festplatte muss initialisiert werden.

DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOUT PR + WPK FAV - -

TV aufgenommen Eingang : DTV 1 Datum : Fr. Mar. 30 2007 Duration : 30m Qualität : Hoch Seite 3/27 0 Markiert To Buy or Not to Buy Fr. Mtr. 30 10:49 In the Night Garden Fr. Mar. 30 10:36 Schools : Primary Goog Fr. Mar. 30 10:35 Class TV : Reviewee Fr. Mar. 30 10:21 30 Jane '58 : Revalte Fr. Mtr. 30 10:26 Popup-Mem Information Code PR Seite bblctem Markert

1

TV aufgenommen Eingang : DTV 1 Datum : Fr. Mar. 30 2007 Duration : 20m Qualität : Hoch Frieder Platz 23h 01m 3h 01m Seite 4/27 To Buy or Nut to Buy In the Night Garden Schefte : Primary Geep Class TV : Revisante 20 Jahre '08 : Revolle DTV 1 10:49-11:39 Wiedergeben Alle manu. Loschen Umberwerten Abbrechen Fr. Mar. 30 10:20 9 Markert 10:49 10:36 10:36 10:21 Information Fam Ende SANS Markerten

2

TV aufgenommen Eingang : DTV 1 Datum : Fr. März 30 2007 Dauer : 30m Qualität : Hoch Fraser Pots 23h 01m 3h 01m Suite 3/27 To Buy or Not to Buy In the Night Garden Schools : Primary Good Class TV : Reviewable 30 Jahre '68 : Revolve DTY 1 10:09-11:38 Wiedergeben Alle mark Löschen Umbencenon Abbrachen 30 Markiert 10:48 10:36 10:26 10:21 Fr. März 30 10:20 +/- Information +/- Else bidders Ende Markert

3

Festplatteninitialisierung läuft. Versuchen Sie es später erneut.

DVR-Initialisierung kann aufgrund zu niedriger Temperatur nicht starten.

4

Wiedergeben von Aufnahmen

- Sie können die in der Liste der Aufnahmen ausgewählte Aufnahme wiedergeben.

1 Geben Sie eine Aufnahme wieder.
2 Während der Wiedergabe sehen Sie den unten abgebildeten Wiedergabebildschirm.

- Zuerst wird ein Symbol angezeigt, das den aktuellen Wiedergabemodus angibt ▶ WIEDERG. Drücken Sie jetzt O○, Kim den Fortschrittsbalken anzuzeigen.

- Drücken Sie EXIT, um die Anzeige dieses Symbols für die Aufnahme zu beenden.

WIEDERG. 0:14:46 /0:33:20 ① ② ③ ④ ⑤ ⑥

Info zum Fortschrittsbalken Diese Funktion zeigt einen möglichen DVR-Wiedergabeabschnitt, eine aktuelle Position für das auf dem Bildschirm Gezeigte und eine Position für die tatsächliche Fernsehübertragung sowie einen Abschnitt der Aufnahme an.

① Zeigt an, dass die Aufnahme wiedergegeben wird.
② Zeigt den Status der Aufnahme an.
③ Zeigt die verstrichene Wiedergabezeit an.
4 Zeigt die gesamte Dauer der Wiedergabe an.
⑤ Zeigt ein Viertel der Laufzeit der Aufnahme an.
6 Zeigt die aktuelle Position der Wiedergabe an.

Verwenden der Fernbedienung

Sie können die Wiedergabe an einem beliebigen Punkt der aufgenommenen Sendung starten.

oder ▶▶▶	Drücken Sie bei der Wiedergabemehrmals REW (◀◀) (Schnellrücklauf) für schnellen Rücklauf ◀◀> ◀◀ -> ◀◀◀-> ◀◀◀◀ -> ◀◀◀◀◀.mehrmals FF(▶▶)(Schnellvorlauf) für schnellen Vorlauf ▶▶▶▶▶▶ -> ▶▶▶▶ ->▶▶▶▶▶.▪ Durch mehrmaliges Drücken dieser Tasten erhöht sich die Geschwindigkeit des schnellen Vor-/Rücklaufs.
oder ▶▶▶	Drücken Sie ▶▶, um etwa 20 Sekunden vor zu springen.▪ Drücken Sie II◀◀, um etwa 8 Sekunden zurück zu springen.
III	Drücken Sie bei der Wiedergabe Pause(II) (Pause).▪ Ein Standbild wird angezeigt.▪ Drücken Sie wiederholt Pause(II) (Pause), um Einzelbild für Einzelbild anzeigen zu lassen.▪ Drücken Sie Pause(II) und anschließend FF(▶▶) für Zeitlupe (angezeigt durch ▶▶.)
oder ▶▶	Bei Verwendung von ◀ oder ▶ während der Wiedergabe kann der Cursor auf dem Bildschirm angezeigt werden.
PLAY(▶)	Drücken Sie PLAY(▶) (Wiedergabe), um zur normalen Wiedergabe zurückzukehren.
LIVE TV	Wenn Sie zur aktuell laufenden Fernsehübertragung zurückkehren möchten, drücken Sie die TasteLIVE TV.
	▪ Wenn Sie STOP(■) drücken, können Sie fernsehen.

Verzögerte Wiedergabe

Über die Fortschrittsanzeige kann während der Aufnahme die "Trick-Wiedergabe" ohne Unterbrechung der Aufnahme gestartet werden.

1 Starten Sie eine Aufnahme.

2 Während der Aufnahme ist der folgende Wiedergabebildschirm zu sehen.

• Zuerst wird ein Symbol angezeigt, das den aktuellen Wiedergabemodus angibt REC. Drücken Sie jetzt OÖKüm den Fortschrittsbalken anzuzeigen.
• Drücken Sie EXIT, um die Anzeige dieses Symbols für die Aufnahme zu beenden.

REC 0:14:46 /0:33:20 1 2 3 4 5 6

Info zum Fortschrittsbalken Diese Funktion zeigt einen möglichen DVR-Wiedergabeabschnitt, eine aktuelle Position für das auf dem Bildschirm Gezeigte und eine Position für die tatsächliche Fernsehübertragung sowie einen Abschnitt der Aufnahme an.

① Anzeige für Aufnahme.
② Fortschritt der Aufnahme.
3 Verstrichene Aufnahmedauer.
4 Gesamt-Aufnahmedauer.
5 Zeigt ein Viertel der Laufzeit der Aufnahme an.
⑥ Zeigt die aktuelle Position der Wiedergabe an.

Verwenden der Fernbedienung

Während der Aufnahme kann die Wiedergabe von einem beliebigen Punkt gestartet werden.

◀◀ oder ▶▶	Drücken Sie bei der Wiedergabemehrmals REW(◀◀)(Schnellrücklauf) für schnellen Rücklauf ◀◀◀ ->◀◀ ->◀◀◀◀ ->◀◀◀◀.mehrmals FF(▶▶) (Schnellvorlauf) für schnellen Vorlauf ▶▶-→▶▶▶ ->▶▶▶▶ ->▶▶▶▶▶.▪ Durch mehrmaliges Drücken dieser Tasten erhöht sich die Geschwindigkeit des schnellen Vor-/Rücklaufs.
I◀◀ oder ▶▶II	Drücken Sie ▶▶II, um etwa 20 Sekunden vor zu springen.▪ Drücken Sie I◀◀, um etwa 8 Sekunden zurück zu springen.
III	Drücken Sie während der Aufnahme die Taste Pause(I.I) (Pause).▪ Ein Standbild wird angezeigt.▪ Drücken Sie wiederholt Pause(III) (Pause), um Einzelbild für Einzelbild anzeigen zu lassen.▪ Drücken Sie Pause(III) und anschließend FF(▶▶) für Zeitlupe (angezeigt durch ▶▶.)
◀ oder ▶	▪ Beim Drücken der Tasten◀oder ▶ während der Aufnahme ist der Cursor auf dem Bildschirm zu sehen.
PLAY(▶)	Drücken Sie PLAY(▶) (Wiedergabe), um zur normalen Wiedergabe zurückzukehren.
LIVE TV	Wenn Sie zur aktuell laufenden Fernsehübertragung zurückkehren möchten, drücken Sie die Taste LIVE TV.
■	▪ Wenn Sie STOP(■) drücken, können Sie fernsehen.

Diese Funktion dient zum Anzeigen von programmierten Aufnahmen.

Diese Funktion ist im Menü DVR verfügbar.

Sie können hier bis zu 30 Programme speichern.

In Großbritannien können bis zu 60 Programme gespeichert werden.

1 Drücken Sie DVR, um das Menü Start anzuzeigen. Wählen Sie mit den Tasten ▲ oder ▼ Zeitplanliste und drücken Sie anschließend O□ oder ▶.

2 Der Bildschirm Planliste wird angezeigt (siehe unten). Wählen Sie mit den Tasten ▲/oder ▼ die gewünschte Aufnahme aus.

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT MARK FAV

Hauptmenü Freier Platz TV 23h 01m OV 3h 01m TV aufgenommen Programmführer Zeitplanliste Manuelle Aufnahme TV-Menu

1

Tastenfunktionen während der Programmierung

Tasten der Fernbedienung	Funktion
▲ oder ▼	Programm auf/ab.
◎	Einblendung anzeigen
EXIT	Bildschirmmenü ausblenden.
GELB	Manuellen Aufnahmemodus beginnen.
BLAU	Zur Programmvorschau wechseln.
PR ▲ oder ▼	Vorherige/Nächste Seite

Diese Funktion ist in Großbritannien im Modus Alle Programmierungen verfügbar.

Einblendung	Funktion
Ändern	Programmierte Aufnahme bearbeiten.
Löschen	Programmierte Aufnahme löschen.
Alle löschen	Alle programmierten Aufnahmen löschen.
Abbrechen	Popup-Fenster ausblenden.

Zelplanide This is BBC THREE DTV 7 BBC THREE So. Apr. 01 16:48-17:18 (30Mn.) Mo. Mar. 26 15:47 Seite 1/1 Titel Sender Datum Start Weekend. Kein Titel TV 1 C 01 Mi. Mar. 26 15:18 Eneral This is BBC THREE DTV 7 BBC THREE So. Apr. 01 16:48 Mo.-So. Hi Seite button Papou-Meral End Manuelle Autohome Futum

2

Zeitplaniste This is BBC THREE DTV 7 BBC THREE So. Apr. 01 16:48-17:18 (30Min.) Titel Sender Datum Start Wiederh. Kein Titel TV 1 C 01 Mr. Mar. 28 15:18 Einmet This is BBC THREE DTV 7 BBC THREE So. Apr. 01 16:48 Mo.-So. Ändam Löschen Alle loschen Abbrachen Seite Italien Popup/Flint Endo Nauvelle Autograph Cut.Fuhrer

* Die folgenden Funktionen sind nur verfügbar, wenn Großbritannien als Land ausgewählt wurde.

Tasten der Fernbedienung	Funktion
ROT	Zwischen Gesamt- und Wochen-Programmierungen wechseln.
INFOi	Detailinformationen ein/aus

Zahlplantista Catch me if you can 027 Discovery Channel MI. Okt. 17 18:20 - 21:20 Seren Aufnahme ★ Empfohlen Seite I/1 Alle Timer The Lord of the Rings Dl. Feb. 13 13:00 Catch me if you can Dl. Feb. 13 15:12 TV 11 DiscoveryTime Mi. Feb. 14 5:34 TV 1BSC (Weekdays) Mi. Feb. 14 6:00 Ally Mcbeal (Weekends) Do. Feb. 15 7:35 DTV 4 Bloomberg (Weekly) Fr. Feb. 16 15:21 Royal Ceremony Fr. Feb. 16 22:00 File Edit Screen Info Information Pop-up Menu Wachelfinder Manusie Aufnahme Forder

AUFNAHMEQUALITÄT

Bei der Aufnahme ist diese Funktion nicht verfügbar. (Nur Programmierungen von analogen Aufnahmen)

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT

1 Drücken Sie MENU (Menü) und dann ▲ / ▼, um das Menü DVR auszuwählen.
2 Drücken Sie ▶ und dann ▲ / ▼, um Aufnahmequalität auszuwählen.
3 Drücken Sie ▶ und dann ▲ / ▼, um Hoch oder Normal auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R ▶ TimeShift Funktion Aufnahmequalität TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren Bew. MRU Voh.

1

TimeShift Funktion Aufnahmequalität ▶ TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren ✓ Hoch Normal Nur für analoge Timeraufnahme (TV, AV1, AV2, AV3)

23

Alle Programme löschen und Festplattenlaufwerk formatieren.

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL WRK FAV PR

1 Drücken Sie MENU (Menü) und dann ▲/▼, um das Menü DVR auszuwählen.
2 Drücken Sie ▶ und dann ▲/▼, um Festpl. formatieren auszuwählen.
3 Betätigen Sie die Taste ▶, um die Formatierung der Festplatte zu beginnen.

- Wenn Sie ▶drücken wird diese Meldung angezeigt.

Festplatte formatieren?

Ja

Nein

- Wenn Sie „Yes“ (Ja) auswählen, wird diese Meldung angezeigt.

Festplattenformatierung in Bearbeitung.

- Nach der Fertigstellung wird diese Nachricht angezeigt.

Festplatteninitialisierung erfolgreich.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R TimeShift Funktion Aufnahmequalität TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren Bow. MENU Vorn.

1

TimeShift Funktion Aufnahmequalität TV aufgenommen Zeitplanliste Manuelle Aufnahme Festpl. formatieren ▶ Auswählen

23

EPG (ELEKTRONISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS)

Dieses System verfügt über einen elektronischen Programmführer (EPG), um Ihnen bei der Navigation durch die möglichen Programme zu helfen.

Der EPG bietet beispielsweise Programmlisten sowie Start- und Endzeiten für alle verfügbaren Sender. Außerdem bietet der EPG oft detaillierte Informationen zu Sendungen (die Verfügbarkeit und der Umfang dieser Informationen sind abhängig vom jeweiligen Sender).

Diese Funktion kann nur genutzt werden, wenn die EPG-Informationen von der Sendeanstalt ausgestrahlt werden.

Der EPG zeigt die Programmbeschreibungen für die nächsten 8 Tage an.

Ein-/Ausschalten des EPG

1 Drücken Sie die Taste GUIDE (Fernsehprogramm), um den EPG einzuschalten.
2 Drücken Sie erneut die Taste GUIDE (Fernsehprogramm) oder EXIT (Beenden), um den EPG auszuschalten und zum TV-Bild zurückzukehren.

Wählt ein Programm aus.

1 Drücken Sie die Taste▲ oder ▼ oder ◀ oder ▶, PR + oder -, um das gewünschte Programm auszuwählen. Drücken Sie anschließend die Taste OK, um das ausgewählte Programm anzuzeigen.

Programmführer BBC ONE 08:25 26 Mar. DTV 08:00 26 Mar. 08:30 09:00 1 BBC ONE Breakfast Don'... 2 BBC TWO Cramp... Chuck... To... Number ja... Nina a- Lu... 7 BBC THREE This is BBC THREE 70 CBBC Channel Dogstar Young Dracula Class TV+ CI... 60 BBC NEWS 24 Breakfast BBC News BBC News 105 BBCI BBCI TV/DVD Radio Popup Aufnahme Information Modus Datum Manuelle Aufnahme Zeitplanliste

Tastenfunktion im Fernsehprogrammmodus NOW/NEXT (Jetzt/Gleich)

Tasten der Ferbedienung	Funktion
ROT EPG-Modus ändern
GELB Manuelle Aufnahmeeinstellungen aufrufen
BLAU Programmierungsmodus aufrufen
●	Einblendung anzeigen
◀ oder ▶	Wählen Sie NOW (letzt) oder NEXT (Gleich) aus.
▲ oder ▼	Wählt das Senderprogramm aus.
PR + oder -	V orherige/Nächste Seite
GUIDE/EXIT Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)
TV/RADIO Wählt	TV oder Radio aus.
INFO iDetailinformationen ein/aus
RECORD Zwischen Aufnahme/Löschen des markierten Programms wechseln.
FAV	Zwischen Lieblingsprogramme/Alle Programme wechseln.

Programmführer BBC ONE 08:25 26 März. DTV JETZT 1 BBC ONE 2 BBC TVO 7 BBC THREE 70 CBBC Channel 80 BBC NEWS 24 105 BBCi WEITER Breakfast ChuckieVision This Is BBC THREE Dogstar Breakfast BBCi WEITER Don't Get Done Get Dom Tommy Zoom This Is BBC THREE Young Dracula BBC News BBCi WEITER TWEODY Radio Modus Popup Manuelle Aufnahme Aufnahme Information Zeziplandiste

EPG (ELEKTRONISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS)

Tastenfunktionen im 8-Tage-Fernsehprogrammmodus

Tasten der Fernbedienung	Funktion
ROT EPG-Modus ändern
GRÜN Ruft den Datumseinstellungsmodus auf.
GELB Manuelle Aufnahmeeinstellungen aufrufen
BLAU Programmierungsmodus aufrufen
◎	Einblendung anzeigen
◀ oder ▶	Wählen Sie NOW (Jetzt) oder NEXT (Gleich) aus.
▲ oder ▼	Wählt das Senderprogramm aus.
PR + oder -	V orherige/Nächste Seite
GUIDE/EXIT Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)
TV/RADIO Wählt	TV oder Radio aus.
INFO 1Detailinformationen ein/aus
FAV Zwischen Lieblingsprogramme/Alle
	Programme wechseln.
◀◀	Eineinhalb Stunden nach links.
▶▶	Eineinhalb Stunden nach rechts.
I◀◀	Sechs Stunden nach links.
▶▶I	Sechs Stunden nach rechts.
RECORD Zwischen Aufnahme/Löschen des markierten Programms wechseln.

Programmführer 1 BBC ONE 08:25 26 Mar. DTV 08:00 26 Már. 06:30 09:00 1 BBC ONE Breakfast Don... 2 BBC TWO Cramp... Chuck... To... Number ja- Nina a... Lu... 7 BBC THREE This is BBC THREE 70 CBBC Channel Dogstar Young Dracula Class TV- Cl- 80 BBC NEWS 24 Breakfast BBC News BBC News 105 BBCI BBCI Tobacco Radio Popup Aufnahme Information Modus Datum Manuelle Aufnahme Zeitplanliste

Symbol	Funktion
	Aufnahme
(Blau)	Erinnerung
(Rot) Programmierte Aufnahme

Die folgenden Funktionen sind nur verfügbar, wenn Großbritannien als Land ausgewählt wurde.

Tasten der Fembedienung	Funktion
RECORD	Zwischen Programmierte Aufnahme/Programmierte Aufnahme Serie/Löschen des markierten Programms wechseln.

Programmführer BBC ONE 10:28 30 Már. DTV 10:30 30 Már. 11:00 11:30 BBC ONE Escap I ... To Buy or ... Car Booty BBC TWO Schools: Primary Geography Sc ... School... Five Trisha Goddard Five News BBC THREE This is BBC THREE abc1 8 Simple Rules Home Improvem... Home Improvem... QVC Silver Day Silver Day UKTV Gold Closedown TVRAND Radio Popup Aufnahme Information Modus Datum Manuelle Aufnahme Zeitplanliste

Symbol	Funktion
REC(Rot)	AufnahmeAufnahme Einzelfolge
	Überschneidung der Aufnahme einer Einzelfolge
	Aufnahme Serie
	Überschneidung der Aufnahme einer Serie
C(Blau)	Erinnerung

Tastenfunktionen im Datumsänderungsmodus

Tasten der Fernbedienung	Funktion
GRÜN Schaltet den Datumseinstellungsmodus aus.
	Wechselt zum gewählten Datum.
oder	Wählt ein Datum aus.
	Schaltet den Datumseinstellungsmodus aus.
GUIDE/EXIT Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)

Programmführer BBC ONE 08:25 26 Már. Today 08:00 26 Már. 08:30 09:00 1 BBC ONE Breakfast Don... 2 BBC TWO Cramp... Chuck... To... Number ja- Nina a- Lu... 7 BBC THREE.This is BBC THREE 70 CBBC Channel Dogstar Young Dracula Class TV+ Cl- 80 BBC NEWS 24 Breakfast BBC News BBC News 105 BBCI BBCI Datum ändern Datum beenden

Tastenfunktionen bei Anzeige der erweiterten Beschreibung

Tasten der Fernbedienung	Funktion
▲ oder ▼	Text nach oben/unten
INFO 1Detailinformationen ein/aus
GUIDE/EXIT Schaltet den EPG aus.
(FERNSEHPROGRAMM/ENDE)
GELB Manuelle Aufnahmeeinstellungen aufrufen.
BLAU Programmierungsmodus aufrufen.

Die folgenden Funktionen sind nur verfügbar, wenn Großbritannien als Land ausgewählt wurde. * Empfehlung: Empfohlene Programme, die dem ausgewählten Programm ähnlich sind

Tästen der Fernbedienung	Funktion
●	Bei einem empfohlenen Programm wird eine Einblendung der Aufnahmeeinstellung angezeigt, die Ihnen beim Einrichten oder Löschen einer empfohlenen Timer-Aufnahme einer Serie/Aufnahme einer Einzelfolge hilfreich unterstützt.
▲ oder ▼	Empfohlenes Programm auf/ab.

Information 261 EIT 1 13:02 2 Apr.. News Update 13:05 - 13:07 2 Apr. Latest breaking news stories from around the world. Empfohlenen Programme Weather DTV261 EIT 1 Series Popup Aufnahme Info. beenden Manuelle Aufnahme Zeitplanliste

EPG (ELEKTRONISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS)

Aufnahme-Einblendung

* Serienaufnahmen können nur programmiert und aktiviert werden, wenn die Ländereinstellung auf GB eingestellt ist.
* Erinnerungen können bei ausgeschaltetem Gerät nicht aktiviert werden.

Tasten der Fembedienung	Funktion
EXIT/BACK Einblendung ausblenden.
▲ oder ▼	Hervorgehobene Schaltfläche wechseln.
◎	Befolgen Sie die Reihenfolge der Funktion der ausgewählten Schaltfläche.

Programmführer BBC ONE 10:45 30 Mar. DTV 1 B C 2 BBC TWO 7 BBC THREE 70 CBBC Channel 80 BBC NEWS 24 105 BBCI To Buy or Not to Buy DTV1 BBC ONE Fr. 30 Mar. 11:00-11:30 Serie aufn. Aufnehmen Erinnerung einrichten Abbrechen Don'... Lu... Class TV- Cl... BBC News TV/RKDC Radio Popup Aufnahme Information Modus Datum Manuelle Aufnahme Zeitplanliste

Einblendung Funktion
Aufnahme Serie Aufnahme einer Serie für das ausgewählte Programm einrichten.
Programm aufnehmen	Aufnahme eines Programms für das aus gewählte Programm einrichten.
Dieses Prog. anschauen	Zum ausgewählten Fernsehkanal wechseln.
Erinnerung einrichten	Wenn das ausgewählte Programm gerade nicht ausgestrahlt wird, richten Sie eine programmierte Aufnahme ein.
Löschen Aufnahme oder Erinnerung löschen.
Serie löschen Serienaufnahme löschen
Abbrechen Einblendung ausblenden.

Eine Minute vor Beginn der Timer-Aufnahme wird die folgende Meldung auf dem Bildschirm angezeigt.

In 1 Min. startet eine Timer- Aufz., die den Kanal wechselt. Fortfahren? Ja Nein

Falls die Startzeit der nächsten Timer-Aufnahme so programmiert wurde, dass diese vor Ende der laufenden Aufnahme beginnt, wird eine Minute vor Beginn der programmierten Startzeit der nachfolgenden Aufnahme die folgende Meldung auf dem Bildschirm angezeigt. (Nur Großbritannien)

Überschneidung Timeraufnahme startet in wenigen Minuten. EVENT 7.3 Channel 3 Do. Okt. 12 13:10-13:14 Akt. Timer-Aufn. wird für diese Aufn. unterbr. EVENT 10.4 Channel 4 Do. Okt. 12 13:07-13:12 Ja Nein

Einblendung bei Überschneidung

Die folgenden Funktionen sind nur verfügbar, wenn Großbritannien als Land ausgewählt wurde.

Tasten der Fembedienung	Funktion
EXIT Einblendung	ausblenden.
◀ oder ▶	Fokus ändern.
▲ oder ▼	Liste der Überschneidungen durchlaufen.
◎	Drücken Sie auf OK, um die Liste der Über schneidungen zu löschen oder um die Aufnahme neu zu programmieren.Drücken Sie auf NEIN, um die Aufnahme-Einblendung auszublenden.

Überschneidung The Weakest Link 2 BBC TWO Fr. März 23 17:15-18:00 Timer-Änderungen für Aufnahme erforderlich Gina's Laughing Gear 1 BBC ONE Fr. März 23 17:00-17:30 → Gina's Laughing Gear 70 CBBC Channel Sa. März, 24 18:30-18:58 Ja Nein

BILDSTEUERUNG

BILDGRÖSSE (SEITENVERHÄLTNIS)

Sie können Ihr Fernsehbild auf verschiedene Formate einstellen: 16:9(Breitformat), Auto., 4:3, 14:9 and Zoom1/2.

Wenn über einen längeren Zeitraum ein stehendes Bild am Bildschirm angezeigt wird, kann sich dieses Bild auf dem Bildschirm einbrennen und sichtbar bleiben.

Sie können den vergrößerten Bildausschnitt über die Tasten▲oder ▼▽ anpassen.

Diese Funktion ist für folgende Signale verfügbar:

TIME SHIFT OK TIME SHIFT VOL PR MARK FAV + - MULTI 1 2 3 4 5 6 7 8 9 LIST 0 OVER UPDATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE RATIO MI

1 Drücken Sie die Taste RATIO (verhältnis) mehrmals, um das gewünschte Bildformat auszuwählen. Sie können das Seitenverhältnis auch über das Menü ANZEIGE einstellen.

• 16:9 (Breitformat)

Genießen Sie das Kinoformat (bei Filmen im Bildformat 16:9) oder bei normalen TV-Programmen den 16:9-Modus. Dabei ist die 16:9-Bildschirmansicht mit der 4:3-Ansicht identisch, jedoch wird der Ausschnitt rechts und links vergrößert, so dass der 16:9-Bildschirm ganz ausgefüllt ist.

Wenn Ihr Fernsehgerät ein Breitbild-Signal empfängt, wird es autom-tisch an das Bildformat angepasst, das gesendet werden soll.

Dieses Bildformat entspricht dem "normalen" Fernsehbild mit einem Seitenverhältnis von 4:3.

Genießen Sie bei Filmen im Bildformat 14:9 oder bei normalen TV-programmen den 14:9-Modus. Der 14:9-Bildschirm zeigt den gleichen Bildschirmausschnitt, jedoch wird der 4:3-Bildschirm oben und unten sowie rechts und links vergrößert, so dass der 14:9-Bildschirm ganz ausgefüllt ist.

Durch folgende Auswahl wird das Bild ohne jegliche Veränderung gezeigt, wobei der gesamte Bildschirm ausgefüllt wird. Das Bild wird jedoch oben und unten abgeschnitten.

Wählen Sie „Zoom2“, wenn Sie möchten, dass das Bild verändert wird, also horizontal gestreckt und vertikal abgeschnitten wird. Dabei entsteht ein Bild, das einen Kompromiss zwischen Veränderung und Ausfüllung des Bildschirms darstellt.

▶ 4:3, 16:9 (Breit) und Zoom 2 stehen nur in Component und HDMI zur Verfügung.
▶ 4:3 und 16:9 (Breit) steht nur in RGB zur Verfügung.
16:9 (Breitbild), 4:3, 14:9, Zoom 1/2 kann nur bei Verzögerungen sowie bei der Wiedergabe von Aufnahmen über die Eingänge TV, AV1, AV2 und AV3 ausgewählt werden.
Die Bildformate für Verzögerungen und für die Wiedergabe werden im normalen Eingangsmodus unabhängig.

VORKONFIGURIERTE BILDEINSTELLUNGEN

Voreingestellte Bildmodi

Intelligent Eye-Sensor	Stellt das Bild je nach den Umgebungsbedingungen ein. (nur LCD-Fernseher)
Dynamisch	Wählen Sie diese Option für ein scharfes Bild.
Standard	Die allgemeinste und natürlichste Bildeinstellung.
Weich	Wählen Sie diese Option für ein weiches Bild.
Anwender 1/2	Wählen Sie diese Option für benutzerdefinierte Einstellungen.

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL NPK FAV PR

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Bildmodus auszuwählen
3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Intelligent Eye (nur LCD-Fernseher), Dynamisch, Standard, Weich, Anwender 1, oder Anwender 2 auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

• Mithilfe der Option Bildmodus wird das bestmögliche Bild für den Fernseher eingestellt. Wählen Sie im Menü Bildmodus den vor eingestellten Wert nach Programmkategorien aus.
  • Die Bildeinstellungen im Modus Intelligent Eye (nur LCD-Fernseher), Dynamisch, Standard und Weich sind ab Werk auf optimale Werte programmiert und können nicht geän dert werden.
• Wenn die Funktion "Intelligent Eye (Intelligentes Auge)" eingeschaltet ist, wird das Bild automatisch optimal an die äußere Umgebung angepasst. (nur LCD-Fernseher)

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MEAVVorh.

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Intelligent Eye ✓ Dynamisch Standard Weich Anwender 1 Anwender 2

23

BILDSTEUERUNG

Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl))

Um die Werte auf die Grundeinstellungen ab Werk zurückzusetzen, wählen Sie die Option Kalt.

Wählen Sie eine der drei automatischen Farbeinstellungen aus. Wählen Sie "Warm", um warme Farben wie z. B. rot zu unterstreichen, und wählen Sie Kalt, um weniger intensive Farben mit einem stärkeren Blaustich anzuzeigen.

Diese Option wird nach Auswahl von Anwender1 oder Anwender2 im Menü Bildmodus aktiviert.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Farbtemperatur auszuwählen.
3 Drücken Sie ▶ und dann ▲ oder ▼, um Kalt, Mittel, Warm oder Anwender auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew. MAX Vol. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur X0 Erweitert Bild Zurücksetzen X0 Demo Kalt Mittel Warm Anwender

23

MANUELLE BILDANPASSUNG

Option „User“ (Benutzer) unter „Picture Mode“ (Bildmodus)

Kontrast Stellt den Unterschied zwischen hellen und dunklen Bereichen ein.

Helligkeit Vergrößert oder verringert den Weißanteil in Ihrem Bild.

Farbe Verändert die Intensität aller Farben.

Schärfe Stellt die Schärfe der Konturen zwischen hellen und dunklen Bildbereichen ein. Je geringer der Wert, desto weicher das Bild.

Tint Stellt die Ausgewogenheit roter und grüner Farbtöne ein.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um die Option Bildmodus auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Anwender 1 oder Anwender 2 auszuwählen.
4 Drücken Sie die Taste ▶ und dann ▲ oder ▼, um die gewünschte Bildoption auszuwählen: Kontrast, Helligkeit, Farbe, Schäfe und Tint.
5 Drücken Sie ◀ oder ▶, um die entsprechenden Einstellungen vorzunehmen.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

HINWEIS

Im RGB-PC-Modus können die Optionen Colour (Farbe), Sharpness (Schärfe) und Tint (Tint) nicht verändert werden.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR MARK FAV + +

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew MRLVorh Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus ▶ Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Intelligent Eye Dynamisch Standard Weich ✓ Anwender 1 Anwender 2

23

Anwender 1 Kontrast 100 ▶ Helligkeit 45 Farbe 50 Schärfe 50 Tint 0

4 5

BILDSTEUERUNG

Farbton - Option „User“ (Benutzer)

Zur Einstellung einer beliebigen Farbschattierung für Rot, Grün und Blau.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Farbtemperatur auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Anwender auszuwählen.
4 Drücken Sie ▶ und dann ▲ oder ▼, um Rot, Grün oder Blau auszuwählen.
5 Drücken Sie die Taste ◀ oder ▶, um die entsprechenden Einstellungen auszuführen.
6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew. MENU Volh. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur KD Erweitert Bild Zurücksetzen XD Demo Kalt Mittel Warm ✓ Anwender

23

Anwender Rot 40 ▶ Grün 0 Blau 0

4 5

XD - BILDVERBESSERUNGSTECHNOLOGIE

XD ist die einzigartige Bildverbesserungstechnik von LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus.

Im RGB-PC-Modus ist diese Funktion nicht verfügbar.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option XD auszuwählen.
3 Drücken Sie die Taste▶ und ▲ oder ▼, um Automatisch oder Manuell auszuwählen.
4 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

* Auswahl der Option Manuell

Diese Option wird nach Auswahl von Anwender1 oder Anwender2 im Menü Bildmodus aktiviert.

1 Drücken Sie die Taste▶ und ▲ oder ▼, um XD Kontrast, XD Farbe, XD NR oder MPEG NR auszuwählen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um die entsprechenden Einstellungen vorzunehmen.
3 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

■ XD Kontrast: Passt den Kontrast automatisch optimal an die Helligkeit an.
■ XD Farbe: Passt Farben automatisch an, um Farben so wirklichkeitsnah wie möglich wiederzugeben.
■ XD NR: Filtert Rauschen heraus, so dass das Originalbild in voller Qualität angezeigt werden kann.
- MPEG NR: Zur Minderung des Bildrauschens, das evtl. beim Betrieb des Geräts auftritt.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MAPK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MDAVorh.

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Automatisch ✓ Manuell XD Kontrast Ein XD Farbe Ein XD NR Tief MPEG NR 0

2

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Automatisch ✓ Manuell XD Kontrast Ein XD Farbe Ein XD NR Tief MPEG NR 0

3

BILDSTEUERUNG

XD DEMO

Verwenden Sie diese Funktion, um den Unterschied zwischen XD Demo Ein und XD Demo Aus festzustellen.

Im RGB[PC]-Modus, HDMI[PC]-Modus ist diese Funktion nicht verfügbar.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR IWFK FAV

1 Drücken Sie MENU und dann ▲/oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option XD Demo auszuwählen.
3 Drücken Sie die Taste ▶, um XD Demo auszuwählen.
4 Drücken Sie die Taste MENU oder EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew: MBG Vort. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur XO Erweitert Bild Zurücksetzen XO Demo Auswählen

23

• XD Demo


XDTM Aus XD TM Ein Menu Ende

ERWEITERT - KINO

Passen Sie die Einstellungen des Fernsehgeräts so an, dass Spielfilme optimal angezeigt werden.

Diese Funktion ist nur in den Modi TV, AV, S-Video und Komponent 480i/576i verfügbar.

Während der Wiedergabe einer Aufnahme kann diese Funktion nicht aufgerufen werden.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Erweitert auszuwählen.
3 Drücken Sie die Taste▶ und ▲ oder ▼, um Kino auszuwählen.
4 Drücken Sie die Taste▶ und anschließend die Taste◀ oder ▶, um die Option Ein oder Aus auszuwählen.
5 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK + MAPK + FAV VOL PR

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Bew. MEALVorh.

1

Bildmodus Farbtemperatur XD Erweitert ▶ Bild Zurücksetzen XD Demo Kino Aus Schwarzwert Tief

2

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Kino Ein Schwarzwert Tief

3

BILDSTEUERUNG

ADVANCED - BLACK LEVEL (ERWEITERT - SCHWARZWERT)

Wenn Sie sich einen Spielfilm ansehen, wird über diese Funktion das optimale Bild eingestellt. Dabei wird der Kontrast und die Helligkeit des Bildschirms über den Schwarzwert des Bildschirms eingestellt.

Diese Funktion ist in den folgenden Modi verfügbar: AV (NTSC-M), S-Video (NTSC-M) und HDMI.

Während der Wiedergabe einer Aufnahme kann diese Funktion nicht aufgerufen werden.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Erweitert auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Schwarzwert auszuwählen.
4 Drücken Sie die Taste ▶ und anschließend die Taste ◀ oder ▶, um die Option Tief oder Hoch auszuwählen.

■ Tief : Die Bildschirmhelligkeit wird verringert.
■ Hoch : Die Bildschirmhelligkeit wird erhöht.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew. MENU Voh. Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur XD Erweitert ▶ Bild Zurücksetzen XD Demo Kino Aus Schwarzwert Tief

2

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo Kino Aus Schwarzwert Tief

34

BILD ZURÜCKSETZEN

Stellt die voreingestellten Werte für Bildeinstellungen, Farbtemperatur, XD, Erweitert und Seitenverhältnis wieder her.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT VOL PR MARK FAV

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü BILD aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Bild zurücksetzen auszuwählen.
3 Drücken Sie die Taste▶, um den eingestellten Wert zu übernehmen.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Bew MENV Vorh Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XD Demo

1

Bildmodus Farbtemperatur XD Erweitert Bild Zurücksetzen XO Demo Auswählen

23

BILDSTEUERUNG

IMAGE STICKING MINIMIZATION(ISM) METHODE

Standbilder von PC-/Videospielen, die über längere Zeit angezeigt werden, hinterlassen Geisterbilder, auch wenn das Bild danach geändert wird. Vermeiden Sie es, ein stehendes Bild zu lange auf dem Fernsehgerät anzuzeigen.

Diese Funktion ist nicht für die Modelle LCD verfügbar.

Weiss-Gen.

Mit dieser Funktion werden eingebrannte Bilder vom Bildschirm entfernt.

Hinweis: Zu stark eingebrannte Bilder können eventuell nicht mehr vom Bildschirm gelöscht werden.

Orbiter

Diese Funktion kann Geisterbilder verhindern. Es empfiehlt sich jedoch, stehende Bilder auf dem Bildschirm zu vermeiden. Das Bild bewegt sich alle zwei Minuten, um zu verhindern, dass sich das Bild einbrennt.

Invertierung

Mit dieser Funktion werden die Farben auf dem Bildschirm invertiert. Dies geschieht alle 30 Minuten automatisch.

1 Drücken Sie MENU und dann ▲ oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Werksmodus auszuwählen.
3 Drücken Sie▶ und dann ▲ oder ▼, um ISM Methode auszuwählen.
4 Drücken Sie ▶ und dann ▲ oder ▼, um Normal, Weiss-Gen., Orbiter oder Invertierung auszuwählen. Wenn Sie diese Funktion nicht benötigen, wählen Sie die Option Normal.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MFK FAV

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bew. MENU Vaft

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

2

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

34

BILDMODUS „LOW POWER“ (STROM SPAREN)

Mit dieser Funktion wird der Stromverbrauch des Monitors reduziert.

Diese Funktion ist nicht für die Modelle LCD verfügbar.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT + + + VOL PR MARK FAV

1 Drücken Sie MENU und dann ▲/oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Werksmodus auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option Low power auszuwählen.
4 Drücken Sie auf ▶ und anschließend auf ◀ oder ▶ um die Option Ein oder Aus auszuwählen.
5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bew. M21 Voh.

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

2

Sprache(language) Land System-Verriegelung Altersbeschränkung Fingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Ein

34

TON- & SPRACHSTEUERUNG

AUTOMATISCHE LAUTSTÄRKEANPASSUNG

Über „Auto. Lautstärke“ (Automatische Lautstärkeanpassung) wird automatisch eine gleichmäßige Lautstärke auch bei Programmwechsel eingestellt.

BACK MENT DVR EXIT GUIDE TIME SHIFT TIME SHIFT VOL PR MFK FAV

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Auto. Lautstärke auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Ein oder Aus auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew MENU Vah

1

Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. ✓ Aus Ein

23

VORKONFIGURIERTE TONEINSTELLUNGEN - SOUND MODE (TON-MODUS)

Wählen Sie Ihre bevorzugte Klangeinstellung aus: Surround MAX, Linear, Musik, Spielfilm oder Sport. Zudem können die Frequenzbereiche für den Equalizer eingestellt werden.

Über die Option „Ton-Modus“ (Ton-Modus) erhalten Sie ohne spezielle Einstellungen den bestmöglichen Ton, da das Fernsehgerät die passenden Tonoptionen zu den jeweiligen Programminhalten einstellt.

Surround MAX, Standard, Musik, Spielfilm und Sports sind ab Werk für optimale Tonqualität voreingestellt und können nicht geändert werden.

Surround MAX : Wählen Sie diese Option für einen möglichst realistischen Klang.

Standard : Der klarste und natürlichste Klang

Musik : Wählen Sie diese Option für einen unver fälschten Ton beim Anhören von Musik.

Spielfilm : Wählen Sie diese Option für sublimen Klang.

Sports : Wählen Sie diese Option, wenn Sie sich Sportübertragungen ansehen.

Anwender : Wählen Sie diese Option für benutzerdefinierte Audioeinstellungen.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR MARK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew. MDAV Voh.

1

Ton-Modus ▶ Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. ✓ Surround MAX Standard Musik Spielfilm Sport Anwender

23

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.

2 Drücken Sie ▶ und dann ▲ oder ▼, um Ton-Modus auszuwählen.

3 Drücken Sie die Taste▶ und ▲ oder ▼, um Surround MAX, Standardr, Musik, Spielfilm, Sports oder Anwender auszuwählen.

4 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

TON- & SPRACHSTEUERUNG

TONEINSTELLUNG - OPTION „USER“ (BENUTZER)

Einstellung des Equalizers

BACK MENT DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR MARK FAV

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie ▶ und dann ▲ oder ▼, um Ton-Modus auszuwählen.
3 Drücken Sie die Taste ▶ und ▲ oder ▼, um Anwender auszuwählen.
4 Drücken Sie ▶.
5 Drücken Sie einen Klangbereich aus, indem Sie die Taste ◀ oder ▶ drücken.

Wählen Sie über die Tasten ▲ oder ▼ die gewünschte Klangoption aus.

6 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew MENU Voh.

1

Ton-Modus ▶ Auto, Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. ✓ Surround MAX Standard Musik Spielfilm Sport Anwender

23

Anwender 120Hz 200Hz 500Hz 1.2KHz 3KHz 7.5KHz 12KHz

45

BALANCE

Sie können die Balance der Lautsprecher auf die von Ihnen bevorzugten Werte einstellen.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV + +

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschte Tonoption Balance auszuwählen.
3 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschten Einstellungen vorzunehmen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto, Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew. MGAVoh.

1

Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg.

23

TON- & SPRACHSTEUERUNG

LAUTSPRECHER FERNSEHGERÄT EIN/AUS

Sie können den Status der einge-bauten Lautsprecher einstellen.

In den Modi AV1, AV2, AV3, COMPONENT, RGB und HDMI ist mit einem HDMI-nach-DVI-Kabel der Ton auch ohne Videosignal über die Fernsehlautsprecher zu hören.

Wenn Sie eine externe Hifi-Stereoanlage verwenden möchten, stellen Sie die Lautsprecher des Geräts aus.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK + + + VOL PR FAV

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste▲ oder ▼, um die Option TV Lautsprecher auszuwählen.
3 Drücken Sie ▶ und dann ▲ oder ▼, um Ein oder Aus auszuwählen.
4 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew. MENU Vah.

1

Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher ▶ √ Aus Digitaler Audio Ausg. Ein

23

AUSWAHL VON „DIGITAL AUDIO OUT" (DIGITALER AUDIOAUSGANG)

Mit dieser Funktion können Sie Ihren bevorzugten Digital-Audio-Ausgabemodus wählen.

Das Fernsehgerät kann Dolby Digital nur für Kanäle ausgeben, die ein Dolby-Digital-Signal übertragen.

Für das Dolby-Digital-Format wird bei Auswahl von „Dolby Digital“ (Dolby Digital) im Menü „Digital Audio Out“ (Digitaler Audioausgang) über den SPDIF-Ausgang das Dolby-Digital-Signal ausgegeben.

Ohne Dolby-Digital-Format wird über den SPDIF-Ausgang PCM ausgegeben, auch wenn „Dolby Digital“ (Dolby Digital) ausgewählt ist.

Wenn Sie für einen Kanal, der ein Dolby-Digital-Signal ausstrahlt, „Dolby Digital“ (Dolby Digital) und „Audio language“ (Audio Sprache) auswählen, wird nur das Dolby-Digital-Signal wiedergegeben.

Diese Funktion ist in der analogen Betriebsart nicht verfügbar.

Hergestellt unter Lizenz der Dolby Laboratories. "Dolby" und das Doppel-D-Symbol sind Marken der Dolby Laboratories.

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü AUDIO aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼√um die Option Digitaler Audio Ausgang auszuwählen.
3 Drücken Sie die Taste▶ und dann ▲ oder ▼, um Dolby Digital oder PCM auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. Bew. MEM Vorh.

1

Ton-Modus Auto. Lautstärke Balance 0 TV Lautsprecher Digitaler Audio Ausg. ▶ ✓ Dolby Digital PCM

23

TON- & SPRACHSTEUERUNG

I/II

Stereo / Zweikanalton (nur im Analogmodus)

Sobald auf einen neuen Fernsehsender umgeschaltet wird, erscheint, nach der Anzeige der Speicherplatznummer und des Sender-Kurznamens, die Information über die Tonwiedergabe.

Übertragung	Bildschirmanzeige
Mono	MONO
Stereo	STEREO
Zweikanalton	DUAL I

■ Von Stereo auf Mono umschalten

Bei weniger gut empfangenen Sendern ist der Stereo-Ton unsauber und gestört. Die Taste I/II zweimal betätigen bewirkt eine Umschaltung auf Mono-Wiedergabe. Die erneute Umschaltung auf Stereo erfolgt wieder mit zweifachem Betätigen der Taste I/II.

■ Sprachauswahl bei Zweikanalton-Übertragungen

Wenn ein Sender zweisprachig empfangen wird (Zweikanalton), können Sie zwischen den Einstellungen DUAL I, DUAL II oder DUAL I+II wählen, indem Sie die Taste I/II wiederholt betätigen.

DUAL I Die deutsche Sprachfassung ist über beide Lautsprecher zu hören.

DUAL II Eine zweite (oft die Original-) Sprachfassung ist über beide Lautsprecher zu hören.

DUAL I+II Beide Fassungen sind getrennt (links/rechts) zu hören.

NICAM-Empfang (nur im Analogmodus)

Wenn Ihr Gerät mit einem NICAM-Empfänger ausgestattet ist, können Sie den qualitativ hochwertigen digitalen NICAM-Klang (=Near Instantaneous Companding Audio Multiplex) empfangen.

Je nach Art der Senderübertragung besteht die Möglichkeit, das Tonsignal mit der TasteI/II folgendermaßen einzustellen:

1 Bei NICAM-Mono-Empfang wählen Sie NICAM MONO oder FM MONO.

2 Bei NICAM-Stereo-Empfang wählen Sie NICAM STEREO oder FM MONO. Wenn das Stereo-Signal zu schwach ist, schalten Sie auf FM Mono um.

3 Bei NICAM-Zweikanalton-Empfang wählen Sie NICAM DUAL I, NICAM DUAL II oder NICAM DUAL I+II oder MONO.

Tonwiedergabe einstellen

Im AV, S-Video, Component, RGB und HDMI Sie die Art der Tonwiedergabe für den rechten und linken Lautsprecher auswählen.

Betätigen Sie wiederholt die Taste I/II, um die Art der Tonwiedergabe einzustellen.

L+R: Sie hören den linken Kanal über den linken Lautsprecher, den rechten Kanal über den rechten Lautsprecher.

L+L: Sie hören den linken Kanal über den linken und rechten Lautsprecher.

R+R: Sie hören den rechten Kanal über den linken und rechten Lautsprecher.

TON- & SPRACHSTEUERUNG

Onscreen-Menü-Sprach-/Länderauswahl

Beim ersten Einschalten wird das Installationsmenü auf dem TV-Bildschirm angezeigt.

1 Drücken Sie ▲ oder ▼ oder ◀ oder ▶ und dann OK, um die gewünschte Sprache auszuwählen.

2 Drücken Sie ▲ oder ▼ und dann OK, um das Land auszuwählen.

* Wenn Sie die Sprach-/Länderauswahl ändern wollen

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲ oder ▼ das Menü OPTION aus.

2 Drücken Sie ▶ und wählen Sie mit den Tasten▲ oder ▼ das Menü Sprache(Language). Das Menü lässt sich in der gewünschten Sprache am Bildschirm anzeigen. Oder, Drücken Sie ▶ und wählen Sie mit den Tasten ▲ oder ▼ das Menü Land.

3 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschte Sprache oder das gewünschte Land auszuwählen.

4 Betätigen Sie die TasteOK.

5 Betätigen Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

INPUT D/A POWER MODE TV T/KRADIO INPUT BRIGHT DVD VCR SIMPURK SIMPJNK TEXT INFO LIVE TV BACK MENT DVR GUIDE EXIT TIME SHIFT OK TIME SHIFT + VOL PR MARK FAV + - NOTE 1 2 3 4 5 6 7 8 9 LIST 0 CVEV L/PATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE RATIO I/II

HINWEIS

▶ Falls Sie die Installations Anweisung nicht über die Schaltfläche EXIT speichern oder die OSD-Bildschirmanzeige automatisch ausgeblendet wird, erscheint der Einstellungsbildschirm bei jedem Einschalten des Gerätes automatisch erneut.
▶ Falls Sie nicht das Land auswählen, in dem Sie sich gerade befinden, wird der Videotext u. U. nicht korrekt angezeigt und lässt sich nicht fehlerlos bedienen.
▶ Die CI-Funktion (CI-Modul) steht je nach den Sendern im jeweiligen Land u. U. nicht zur Verfügung.
▶ Die Steuertasten für den DTV-Betrieb sind je nach Sendebetrieb im jeweiligen Land deaktiviert.

SPRACHAUSWAHL (NUR IM DIGITALMODUS)

Über die Audiofunktion können Sie Ihre bevorzugte Sprache für die Audioausgabe einstellen. Falls der Ton in der ausgewählten Sprache nicht zur Verfügung steht, wird die Standardsprache ausgegeben.

Verwenden Sie die Untertitelfunktion, wenn die Untertitel in zwei oder mehr Sprachen übertragen werden. Falls die Untertitel in der ausgewählten Sprache nicht zur Verfügung stehen, werden die Untertitel in der Standardsprache angezeigt.

BACK MENT DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV NUTE 1 2 3 4 5 6

1 Drücken Sie die TasteMENU, und wählen Sie mit ▲/oder ▼ das Menü OPTION aus.

2 Drücken Sie ▶ und wählen Sie mit den Tasten ▲ oder ▼ das Menü Sprache(Language).

3 Drücken Sie die Taste ▶ und anschließend die Taste ▲ oder ▼, um Audio (Sprache), Untertitel oder Untertitel für Hörgeschädigte auszuwählen.

4 Drücken Sie ▶ und dann ◀ oder ▶, um die gewünschte Sprache auszuwählen.

5 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

! HINWEIS

< Sprachauswahl >

▶ Wenn zwei oder mehr Sprachen ausgestrahlt werden, können Sie die Sprache über die Taste I/II auf der Fernbedienung auswählen.

Drücken Sie ▲ oder ▼, um die gewünschte Sprache auszuwählen.

▶ Verwenden Sie die Taste ◀ oder ▶ zur Auswahl von L+R, L+L oder R+R.

< Sprachauswahl Untertitel >

▶ Falls zwei oder mehr Untertitelsprachen verfügbar sind, können Sie die gewünschte Sprache mit der Taste SUBTITLE auf der Fernbedienung auswählen.

▶ Betätigen Sie die Tasten▲ und ▼, um eine Untertitelsprache auszuwählen.

OSD-Informationen zur Sprache

Anzeige	Status
N.A	Nicht verfügbar
MPEG	MPEG-Audio
DLD	Dolby Digital-Audio
	Ton für “Sehbehinderte”
ABC	Ton für “Hörgeschädigte”

OSD-Informationen zur Untertitelsprache

Anzeige	Status
N.A	Nicht verfügbar
TEXT	Videotext-Untertitel
ABC	Untertitel für "Hörgeschädigte"

• Audiountertitel können auch vereinfacht mit 1 bis 3 Zeichen dargestellt werden, je nach Angebot des Senders.
• Wenn Sie den zusätzlichen Ton (Ton für "Sehbehinderte und Hörgeschädigte") ist der Hauptton teilweise ebenfalls zu hören.

ZEITEINSTELLUNG

EINSTELLUNG FÜR ZEIT

Beim Empfang eines digitalen Signals wird die Uhr automatisch eingestellt. (Die Uhr kann nur manuell eingestellt werden, wenn kein DTV-Signal empfangen wird.)

Sie müssen die Uhrzeit korrekt einstellen, bevor Sie die Ein-/Ausschalt-Zeit-Funktion aus-führen.

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü ZEIT aufzurufen.

2 Drücken Sie auf und ▶ anschließend auf ▲ oder ▼, um die Option Uhr auszuwählen.

3 Betätigen Sie die Taste ▶ und dann ◀ oder ▶, um entweder Jahr, Datum oder Zeit auszuwählen.

Verwenden Sie nach der Auswahl die Tasten▲ oder ▼, um das Jahr, das Datum oder die Zeit einzustellen.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bew MENU Volt

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Zeit 20 14 Datum 12 Apr. Jahr 2007

23

AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS

Zwei Stunden nachdem das Gerät durch die Einschaltzeit-Funktion eingeschaltet wurde, schaltet sich dieses automatisch zurück in den Bereitschaftsmodus, sofern zwischenzeitlich keine Taste betätigt wurde.

Ist die Ein-/Ausschalt-Zeit-Funktion aktiviert, wird diese täglich zur angegebenen Zeit ausgeführt.

Die Ausschaltfunktion (Off Timer) hat gegenüber der Einschaltfunktion (On Timer) Vorrang, wenn beide auf die gleiche Uhrzeit eingestellt sind.

Für die Einschaltfunktion muss das Gerät auf Bereitschaft geschaltet sein.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV

1 Drücken Sie MENU (Menü) und dann ▲/oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼ um die Option Ausschaltzeit oder Einschaltzeit auszuwählen.
3 Drücken Sie auf ▶ und anschließend auf ▲ oder ▼, um die Option "Ein" auszuwählen.

- Zum Abschalten der Ein-/Ausschalt-Zeit-Funktion betätigen Sie die Taste Aus auszuwählen.

4 Drücken Sie die ▶-Taste und anschließend die ▲/oder ▼-Taste um die Stunden einzustellen.
5 Drücken Sie die ▶Taste und anschließend die ▲/oder ▼Taste um die Minuten einzustellen.
6 Nur für die Funktion Einschaltzeit.

• Sender: Drücken Sie ▶ und dann ▲ oder ▼, um im Menü Modus, TV, DTV oder Radio auszuwählen.
  Betätigen Sie dann die Tasten▶ und ▲ oder ▼, um das Programm auszuwählen.
• Lautstärke: Drücken Sie ▶ und dann ▲ oder ▼, um die Lautstärke für die Einschaltfunktion auszuwählen.

7 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bew. MBM Voh.

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Aus ✓ Ein 18 00 : Lautst. 3 Modus TV PR 0 5 4

ZEITEINSTELLUNG

AUTOMATISCHES AUSSCHALTEN

Wenn das Gerät eingeschaltet, aber kein Eingangssignal vorhanden ist, wird das Gerät nach 10 Minuten automatisch ausgeschaltet.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MFK FAV

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Auto-Aus auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Ein or Aus auszuwählen.
4 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bew. MENU Voh.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Aus Ein

23

EINSTELLUNG DER ZEITZONE

Wenn Sie einen Ort in einer Zeitzone auswählen, wird die TV-Zeit basierend auf der Zeitzone und GMT (Greenwich Mean Time) über ein Rundfunksignal berechnet. Die Zeit wird über ein digitales Signal eingestellt.

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü ZEIT aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼ um die Option Zeitzone auszuwählen.
3 Drücken Sie die Taste▶ und dann ◀ oder ▶, um Ihre Zeitzone auszuwählen.
4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

TIMER FÜR AUSSCHALT-FUNKTION EINSTELLEN

Sie müssen das Gerät nicht ausschalten, bevor Sie einschlafen. Die Funktion Auto-Aus schaltet das Gerät automatisch nach einem bestimmten Zeitraum in den Standby-Modus.

a Drücken Sie die TasteSLEEP mehrmals, um die Anzahl der Minuten einzustellen.
Zuerst wird die Option ' ☐' - - Min.' angezeigt, dann folgen die Sleep-Timer Optionen: 10, 20, 30, 60, 90, 120, 180 und 240 Minuten.
b Wenn die gewünschte Anzahl an Minuten am Bildschirm angezeigt wird, beginnt die Funktion, die Anzahl der Minuten rückwärts herunterzuzählen.
Um die verbleibende Zeit bis zum Abschalten anzuzeigen, betätigen Sie die Taste SLEEP erneut.
Um die Ausschaltzeit wieder aufzuheben,drücken Sie wiederholt SLEEP, bis die Einstellung ' 0" - - Min.' aus-gewählt ist.
e Wenn Sie das Gerät ausschalten, wird die eingestellte Zaeit automatisch aufgehoben.

BACK DVR MENU EXIT GUIDE TIME SHIFT OK TIME SHIFT LIST 0 QVEM UPDATE INDEX TIME SLEEP HOLD REVEAL SUBTITLE RATIO I/II

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Bov. NEALV Voh.

1

Uhr Ausschaltzeit Einschaltzeit Auto-Aus Zeitzone Zeitzone London GMT

② ③

KINDERSICHERUNG/EINSTUFUNG

KENNWORT- UND SPERRSYSTEM EINSTELLEN

Wenn Sie Ihr Kennwort das erste Mal eingeben, drücken Sie „0“, „0“, „0“, „0“ auf der Fernbedienung.

BACK MENU DVR EXIT GUIDE TIME SHIFT OK TIME SHIFT VOL PR MARK FAV NUTE LIST 0 C:\REV

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option System-Verriegelung auszuwählen.
3 Drücken Sie die Taste▶ und dann ◀ oder ▶, um Ein auszuwählen.

Einstellung des Kennworts

Drücken Sie ▶ und verwenden Sie dann die ZAHLENtasten, um ein aus 4 Zahlen bestehendes Kennwort einzugeben.

Prägen Sie sich dieses Kennwort unbedingt ein.

Geben Sie das neue Kennwort zur Bestätigung neu ein.

Falls Sie Ihr Kennwort vergessen sollten, drücken Sie „7“, „7“, „7“, „7“ auf der Fernbedienung.

4 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bew. MENU Vort

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Gesperrt Aus Password wählen Neu Bestätigen - - - - -

23

KINDERSICHERUNG

Diese Funktion nutzt Datumn, die vom Sender bereitgestellt werden. Wenn daher das Signal die falschen Informationen sendet, funktioniert diese Option nicht.

Es können Schemas zum Sperren bestimmter Fernsehkanäle und Einstufungen eingerichtet werden.

Für dieses Menü ist ein Kennwort erforderlich.

Das Gerät speichert automatisch die zuletzt verwendete Option, auch wenn das Gerät ausgeschaltet wird.

Aufnahmen und der Timeshift-Betrieb sind auch bei gesperrten oder eingestuften Programmen möglich.

Bei gesperrten oder eingestuften Programmen während einer Verzögerung wird die Meldung "Programm gesperrt" angezeigt, wobei das Kennwort-Fenster übersprungen wird.

Bei der Aufnahme eines gesperrten oder eingestuften Programms bleibt die fertige Aufnahme ebenfalls gesperrt, falls das Kennwort nicht vor Ende der Aufnahme eingegeben wird. Um ein gesperrtes Programm wiederzugeben, sollte das Kennwort eingegeben werden.

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü OPTION aufzurufen.

2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Altersbeschränkung auszuwählen.

Drücken Sie anschließend ▶, um das Kennwort einzugeben. Das voreingestellte Kennwort des TV-Geräts lautet „0-0-0-0”.

3 Drücken Sie die Taste▶ und dann ◀ oder ▶, um Elterliche Vorgabe oder Tastensperre auszuwählen.

Elterliche Vorgabe (nur im Digitalmodus) Verhindert, dass Kinder bestimmte Fernsehprogramme ansehen können, die für Ihr Alter nicht geeignet sind.

Tastensperre Das Gerät kann so eingestellt werden, dass für seine Bedienung die Fernbedienung benötigt wird. Diese Funktion kann verwendet werden, um ein unbefugtes Fernsehen zu verhindern.

4 Drücken Sie ▲ oder ▼, um die entsprechenden Einstellungen vorzunehmen.

5 Drücken Sie die Taste EXIT, um zur normalen Fernsehansicht zurückzukehren.

INPUT D/A POWER MODE TV VRADIO DVD INPUT BRIGHT VCR SIMPLINK TEXT INFO LIVE TV

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT OK VOL PR MAPK FAV DATE LIST 0 QVEN

EINST. BILD AUDIO ZEIT OPTION ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bew. MEAU Vort.

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Elterliche Vorgabe Aus Tastensperre Aus

2 3 4

Betätigen Sie im Modus Tastensperre 'Ein' die Tasten ⏻/ I, INPUT (Eingang) oder PR ▲ oder ▼ am Gerät oder POWER (Ein/Aus), INPUT (Eingang), D/A, PR + oder - oder die ZAHLEN-Tasten auf der Fernbedienung, wenn das Gerät ausgeschaltet ist.

Wenn die Tastensperre eingeschaltet ist, wird auf dem Bildschirm der Text ⚠️ Tastensperre ein angezeigt, wenn bei Betrieb eine Taste am Frontpanel gedrückt wird.

VIDEOTEXT

Diese Funktion ist in einigen Ländern nicht verfügbar.

Videotext ist ein kostenloser aktueller Informationsdienst vieler Fernsehanstalten. Über Videotext werden sog. „Seiten“ mit Nachrichten, Wetterdaten, Fernsehprogrammen, Aktienkursen und vielen anderen Themen zur Verfügung gestellt.

Der Videotext-Decoder dieses Gerätes unterstützt SIMPLE-, TOP- und FASTEXT-Systeme. SIMPLE-Text (Standard-Videotext) besteht aus einer Reihe von Seiten, die durch direkte Eingabe der entsprechenden Seitenzahlen aufgerufen werden. TOP- und FAS-TEXT sind neuere Funktionen, mit denen ein schnellerer Zugang zu Videotext-Informationen ermöglicht wird.

EIN- UND AUSSCHALTEN

Betätigen Sie die Taste TEXT, um den Videotext-Modus einzuschalten. Nun wird die erste oder die letzte Seite auf dem Bildschirm angezeigt. In der Kopfzeile des Bildschirms werden zwei Seitennummern, der Name des Fernsehsenders, Datum und Uhrzeit angezeigt. Die erste Seitennummer ist die gewählte Seitennummer, die zweite ist die Nummer der aktuell angezeigten Seite. Um den Videotext wieder auszuschalten, betätigen Sie die Taste TEXT. Das Gerät kehrt in den vorherigen Modus zurück.

SIMPLE-TEXT

Seite aufrufen

Geben Sie mit den Zifferntasten die gewünschte dreistellige Seitennummer ein. Wenn Sie bei der Wahl eine falsche Nummer eingeben, ergänzen Sie zunächst die dreistellige Zahl, und geben dann die korrekte Seitennummer erneut ein.
2 Mit der Taste PR+ oder - rufen Sie die vorherige bzw. die nächste Seite auf.

TOP-TEXT

- Die Benutzerführung zeigt im unteren Bereich des Bildschirms vier Farbfelder (rot, grün, gelb und blau). Das gelbe Feld steht für die nächste Gruppe, das blaue Feld für den nächsten Themenblock.

■ Themenblock / Gruppe / Seite aufrufen

Mit der blauen Taste schalten Sie von Themenblock zu Themenblock.
② Mit der gelben Taste schalten Sie zur nächsten Gruppe mit automatischer Überleitung zum nächsten Themenblock.
3 Mit der grünen Taste schalten Sie zur nächsten vorhandenen Seite mit automatischer Überleitung zum nächsten Themenblock. Für diese Funktion kann auch die Taste PR+ benutzt werden.
4 Mit der roten Taste kehren Sie zu der vorherigen Auswahl zurück. Für diese Funktion kann auch die Taste PR-benutzt wer-den.

Direkte Seitenanwahl

Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im TOP-Modus durch direkte Eingabe der dreistel-ligen Seitennummer über die Zifferntasten aufrufen.

FASTEXT-MODUS

Die Videotext-Seiten sind am unteren Bildschirmrand farbkodiert und werden mit den entsprechenden Farbtasten aufgerufen.

Seite aufrufen

1 Betätigen Sie die Taste 3 um die Indexseite (Inhaltsübersicht) aufzurufen.
② Die am unteren Bildschirmrand farbkodierten Seiten werden mit den entsprechenden Farbtasten aufgerufen.
3 Ebenso wie beim SIMPLE-Modus können Sie eine bestimmte Seite auch im FASTEXT-Modus durch direkte Eingabe der dreistelligen Seitennummer über die Zifferntasten aufrufen.
4 Mit der Taste PR+ oder - rufen Sie die vorherige bzw. die nächste Seite auf.

SPEZIELLE VIDEOTEXT-FUNKTIONEN

■REVEAL (Ratespiele unter Videotext)

Durch Betätigen dieser Taste zeigen Sie versteckte Informationen an, z.B. die Lösungen zu Quizfragen oder Rätseln. Wenn Sie diese Taste erneut betätigen, werden diese Informationen wieder vom Bildschirm gelöscht.

■UPDATE (Seitenblättern im Hintergrund)

Wenn Sie nach einer Seitenanwahl diese Taste drücken, wird auf das zuvor eingestellte Fernsehprogramm umgeschaltet, während Sie auf die neue Videotext-Seite warten. Das Symbol der Taste wird auf dem Bildschirm links oben einge-blendet. Sobald die Seite verfügbar ist, wird statt des Symbols die Seitennummer eingeblendet. Drücken Sie nun nochmals die Taste, um die Videotext-Seite anzuzeigen.

TIME

Nach Betätigen der Taste wird in das laufende Fernsehprogramm eines Senders, der Videotext sendet, rechts oben am Bildschirm die aktuelle Uhrzeit eingeblendet. Nach dem zweiten Tastendruck wird die Uhrzeit wieder ausgeblendet. Im Videotext-Modus können Sie mit dieser Taste eine Folgeseite aufrufen. Die Nummer der Folgeseite wird unten am Bildschirm angezeigt. Wenn Sie die Folgeseite anhalten bzw. ändern möchten, Betätigen Sie die Taste ROT / GRÜN, PR + oder - oder die Zifferntasten.

Durch nochmaliges Drücken der Taste schalten Sie diese Funktion wieder aus.

HOLD

Videotext-Meldungen können auf mehrere Seiten verteilt sein, die dann automatisch weitergeblättert werden. Mit dieser Taste halten Sie die Seitenfortschaltung an. Die Gesamtzahl der Seiten und die Nummer der aktuellen Seite werden normalerweise unter der Uhrzeit angezeigt. Wenn Sie diese Taste drücken, wird das Haltesymbol links oben angezeigt, und die aktuelle Seite bleibt auf dem Bildschirm erhalten.

Um mit dem Blättern fortzufahren, drücken Sie erneut diese Taste.

DIGITAL TELETEXT (DIGITALER TELETEXT)

*Nur in Großbritannien

Das Gerät bietet Ihnen digitalen Teletext mit wesentlichen Verbesserungen in den Bereichen Text, Grafik usw.

Spezielle Dienste und Sender stellen diesen digitalen Teletext bereit.

Um Teletext im digitalen Modus anzuzeigen, drücken Sie die Taste SUBTITLE (Untertitel). Die Untertitelsprache muss ausgeschaltet sein.

Bei der Anzeige des digitalen Videotext-Dienstes oder des reinen digitalen Videotextes ist die Trick-Wiedergabe nicht möglich.

Sofortaufnahmen sind für den reinen digitalen Videotext nicht möglich.

Der digitale Videotext-Dienst ist während einer Verzögerung nicht möglich.

TELETEXT AUS DEM DIGITALEN DIENST HERAUS

1 Drücken Sie die Zahlentasten oder PR + oder -, um einen digitalen Dienst auszuwählen, der digitalen Teletext sendet. Informationen zu Sendern, die digitale Teletextdienste senden, finden Sie im elektronischen Programmführer.
2 Folgen Sie den Hinweisen im digitalen Teletext und gehen Sie zum nächsten Schritt, indem Sie TEXT, OK, ▲ oder ▼, ◀ oder ▶, ROT, GRÜN, GELB, BLAU oder ZAHLEN tasten drücken.
3 Um den digitalen Teletextdienst zu wechseln, wählen Sie einfach einen anderen Dienst über die Taste PR + oder -.

Wenn Sie die Tasten MENU (MENÜ), GUIDE (Programmführer) oder INFO ⓘ drücken, wird der Teletext temporär ausgeblendet. Wenn Sie die Tasten erneut drücken, wird der Teletext wieder angezeigt.

1 Drücken Sie die Zahlentasten oder PR + oder -, um einen bestimmten Dienst auszuwählen, der digitalen Teletext sendet.
2 Drücken Sie die Taste TEXT (Text) oder eine Farbtaste, um in den Teletext zu wechseln.
3 Folgen Sie den Hinweisen im digitalen Teletext und gehen Sie zum nächsten Schritt, indem Sie OK,▲ oder ▼, ◀ oder ▶, ROT, GRÜN, GELB, BLAU oder ZAHLEN tasten drücken.
4 Drücken Sie die Taste TEXT (Text) oder eine Farbtaste, um den digitalen Teletext auszuschalten und zum TV-Bild zurückzukehren.

Bei einigen Diensten können Sie durch Drücken der ROTEN Taste auf Textdienste zugreifen.

Wenn Sie die Tasten MENU (MENÜ), GUIDE (Programmführer) oder INFO ⓘ drücken, wird der Teletext temporär ausgeblendet. Wenn Sie die Tasten erneut drücken, wird der Teletext wieder angezeigt.

Der Betrieb ist nicht wie sonst möglich.
Die Fernbedienung funktioniert nicht.	Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet, das das Signal der Fernbedienung beeinträchtigt.Sind die Batterien richtig eingelegt (+ zu +, - zu -)?Ist der korrekte Betriebsmodus eingestellt: TV, VCR usw.?Legen Sie neue Batterien ein.
Das Gerät wird plötzlich abgeschaltet.	Ist der Timer für die Ausschaltfunktion eingestellt?Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist unterbrochen.Keine Übertragung bei aktivierter automatischer Abschaltung.

Die Videofunktion funktioniert nicht.
Kein Bild & kein Ton	Prüfen Sie, ob das Gerät eingeschaltet ist.Versuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.Ist das Stromkabel mit der Steckdose verbunden?Prüfen Sie die Antennenausrichtung und/oder -position.Prüfen Sie die Steckdose, mit der das Gerät verbunden ist. Stecken Sie hierfür ein anderes Gerät an.
Das Bild wird nach dem Einschalten nur langsam angezeigt.	Das ist normal, da das Bild während des Einschaltvorgangs gedämpft wird.Wenden Sie sich an den Service, falls das Bild auch nach fünf Minuten noch nicht angezeigt wird.
Keine/schlechte Farben oder schlechtes Bild	Stellen Sie die Farbe über die MenüoptionenSorgen Sie für einen ausreichenden Abstand zwischen dem Produkt und dem VideorekorderVersuchen Sie einen anderen Kanal. Das Problem kann mit der Übertragung zusammenhängen.Sind die Videokabel korrekt angeschlossen?Aktivieren Sie eine beliebige Funktion, um die Helligkeit des Bildes wiederherzustellen.
Horizontale/ver-tikale Balken oder zitterndes Bild	Suchen Sie nach einer lokalen Störquelle (z. B. ein elektrisches Gerät oder Werkzeug).
Schlechter Empfang auf einigen Kanälen	Stations- oder Kabelprobleme. Wechseln Sie zu einer anderen Station.Das Signal der Station ist zu schwach. Richten Sie die Antenne neu aus, um eine schwächere Station empfangen zu können.Suchen Sie nach möglichen Störquellen.
Linien oder Streifen im Bild	Überprüfen Sie die Antenne (Ausrichtung ändern).

FEHLERBEHEBUNG

Die Audiofunktion funktioniert nicht.
Bild OK & kein Ton	Drücken Sie die Taste VOL+/-Der Ton ist stumm geschaltet? Drücken Sie die Taste MUTE (Stumm).Versuchen Sie einen anderen Kanal. Das Problem kann mit der Über-tragung zusammenhängen.Sind die Audiokabel korrekt angeschlossen?
Keine Ausgabe über einen der Lautsprecher	Stellen Sie die Balance über die Menüoptionen ein.
Ungewöhnliche Geräusche aus dem Inneren des Geräts	Eine Änderung der Umgebungsfeuchtigkeit bzw. -temperatur kann beim Ein- und Auschalten des Geräts zu ungewöhnlichen Geräuschen führen. Dies deutet nicht auf eine Fehlfunktion des Geräts hin.

Die DVR-Funktion ist nicht möglich.
Festplattenfehler	■ Formatieren Sie das Festplattenlaufwerk.Beachten Sie, dass alle gespeicherten Daten auf der Festplatte verloren gehen.Falls die Störung dadurch nicht behoben wurde, wenden Sie sich an Ihren LG Händler.
Programmierte Aufnahme/Sofortaufnahme startet nicht.	■ Überprüfen Sie den Aufnahmespeicher, indem Sie die Taste DVR betätigen.Falls nicht genügend freier Aufnahmespeicher verfügbar ist, löschen Sie nicht mehr benötigte Sendungen aus der TV-Aufnahmeliste.■ Überprüfen Sie die Anzahl der Sendungen in der TV-Aufnahmeliste.In der TV-Aufnahmeliste können maximale 255 Aufnahmen enthalten sein.

Es gibt ein Problem im PC-Modus. (Die Angaben gelten nur für den Anschluss an einen PC.)
Das Signal liegt außerhalb des Bereichs.	Passen Sie die Auflösung sowie die horizontale bzw. die vertikale Frequenz an.Prüfen Sie die Eingangsquelle.
Vertikaler Balken oder Streifen auf dem Hintergrund & horizontales Rauschen & falsche Positionierung	Führen Sie die automatische Konfiguration durch oder stellen Sie die Uhr, die Taktrate oder die H/V-Position ein.
Die Bildfarbe ist nicht stabil oder einfarbig?	Prüfen Sie das Signalkabel.Installieren Sie die Grafikkarte des PC neu.

INSTANDHALTUNG

Frühzeitige Funktionsstörungen können verhindert werden. Durch die sorgfältige und regelmäßige Reinigung des Geräts kann die Lebensdauer Ihres neuen Fernsehgeräts verlängert werden.

VORSICHT : Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen.

Reinigung des Bildschirms

1 Auf folgende Art und Weise halten Sie Ihren Bildschirm eine Zeit lang staubfrei. Befeuchten Sie ein weiches Tuch mit einer Lösung aus lauwarmem Wasser und etwas Weichspüler oder Geschirrspülmittel. Wringen Sie das Tuch aus, bis es fast trocken ist, und wischen Sie dann damit den Bildschirm ab.
2 Vergewissern Sie sich, dass kein überschüssiges Wasser am Bildschirm ist, und lassen Sie ihn dann lufttrocknen, bevor Sie das Fernsehgerät wieder einschalten.

Reinigung des Gehäuses

• Entfernen Sie Schmutz und Staub mit einem weichen, trockenen und flusenfreien Tuch vom Gehäuse.
  ■ Verwenden Sie dafür kein nasses Tuch.

Längere Abwesenheit

! VORSICHT

Wenn Sie das Fernsehgerät über einen längeren Zeitraum nicht verwenden (z. B. im Urlaub), ist es sin nvoll, den Netzstecker zu ziehen, um das Gerät vor der Beschädigung durch Blitzschlag oder vor Spannungsanstiegen zu schützen.

PRODUKTSPEZIFIKATIONEN

MODELLE		32LT7*	37LT7 *	42LT7*
		32LT75-ZA	37LT75-ZA	42LT75-ZA
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	806,4 x 598,9 x 273,9 mm31,8 x 23,6 x 10,8 inches	934,3 x 675,9 x 285,6 mm36,8 x 26,6 x 11,3 inches	1038,1 x 750,6 x 335,7 mm40,9x 29,6 x 13,2 inches
	exklusive Standfuß	806,4 x 542,4 x 79,0 mm31,8 x 21,4 x 3,1 inches	934,3 x 628,5 x 88,5 mm36,8 x 24,8 x 3,5 inches	1038,1 x 687,9 x 88,5 mm40,9 x 27,1 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	13,3 kg / 29,3 lbs11,6 kg / 25,6 lbs	19,8 kg / 43,7 lbs16,3 kg / 36,0 lbs	24,2 kg / 53,4 lbs21,1 kg / 46,5 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz 1,7A170W	AC100-240V~ 50/60Hz 2,0A200W	AC100-240V~ 50/60Hz 2,4A240W
MODELLE		42PT8 *	50PT8*
		42PT85-ZB	50PT85-ZB
Abmessungen(Breite x Höhe x Tiefe)	inklusive Standfuß	1130,0 x 768,1 x 310,4 mm44,5 x 30,3 x 12,3 inches	1308,0 x 906,1 x 370,0 mm51,5 x 35,7 x 14,6 inches
	exklusive Standfuß	1130,0 x 715,0 x 85,0 mm44,5 x 28,2 x 3,4 inches	1308,0 x 845,0 x 89,5 mm51,5 x 33,3 x 3,5 inches
Gewicht	inklusive Standfußexklusive Standfuß	31,1 kg / 68,6 lbs27,7 kg / 61,1 lbs	42,4 kg / 93,5 lbs37,7 kg / 83,1 lbs
NetzstromGesamtleistungsaufnahme		AC100-240V~ 50/60Hz 3,5A330W	AC100-240V~ 50/60Hz 4,5A450W
FernsehnormProgrammerfassungImpedanz Außenantenne		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Umgebungsbedingungen	Umgebungstemperatur im BetriebLuftfeuchtigkeit im Betrieb	0 ~ 40°C / 32 ~ 104°FUnter 80%
	Umgebungstemperatur bei LagerungLuftfeuchtigkeit bei Lagerung	-20 ~ 60°C / -4 ~ 140°FUnter 85%

• Diese Angaben können ohne Ankündigung bei Qualitätsverbesserungen geändert werden.

PROGRAMMIEREN DER FERNBEDIENUNG

Bei der Fernbedienung handelt es sich um ein markenunabhängiges Fabrikat bzw.

eine Universalfernbedienung. Sie kann zur Steuerung der meisten Geräte anderer Hersteller, die über eine Fernbedienung betätigt werden können, eingesetzt wer-den. Beachten Sie, dass die Fernbedienung möglicherweise nicht für alle Modelle anderer Marken geeignet ist.

Die Programmierung eines Codes auf eine Fernbedienung

1 Testen Sie Ihre Fernbedienung.
Um herauszufinden, ob die Fernbedienung das Gerät ohne Programmierung steuern kann, schalten Sie das Gerät wie z. B. den Videorekorder ein, drücken die entsprechende Modus-Taste (wie z. B. DVD oder VCR) auf der Fernbedienung und richten sie dabei auf das Gerät. Drücken Sie die Tasten POWER (Ein/Aus) und PR +/- , um zu prüfen, ob das Gerät entsprechend reagiert. Wenn nicht, muss die Fernbedienung für die Steuerung des Geräts programmiert werden.
2 Stellen Sie das zu programmierende Gerät ein und drücken Sie dann die entsprechende Modus-Taste (z. B. DVD oder VCR) auf der Fernbedienung. Die Fernbedienungstaste des gewünschten Geräts wird beleuchtet.
3 Drücken Sie gleichzeitig MENU (Menü) und MUTE (Lautlos), dann kann die Fernbedienung für den Code programmiert werden.
4 Geben Sie eine Code-Nummer über die Zahlentasten der Fernbedienung ein. Die Programmier-Codes für die jeweiligen Geräte sind auf den folgenden Seiten aufgeführt. Auch hier schaltet sich das Gerät aus, wenn der richtige Code eingegeben wurde.
5 Drücken Sie MENU (Menü), um den Code zu speichern.
6 Prüfen Sie die Funktionen der Fernbedienung auf ihre Funktionstüchtigkeit. Wenn nicht, wiederholen Sie den Vorgang ab Schritt 2.

PROGRAMMIEREN DER FERNBEDIENUNG

DVD

Marke Codes Marke Codes Marke Codes
APEX DIGITAL 022	MITSUBISHI	002	RCA	005 006
DENON 020 014	NAD	023	SAMSUNG	011 015
GE 005 006	ONKYO	008 017	SONY	007
HARMAN KARDON 027	PANASONIC	003 009	THOMPSON	005 006
JVC 012	PHILIPS	013	TOSHIBA	019 008
LG 001 010 016 025	PIONEER	004 026	YAMAHA	009 018
MAGNAVOX 013	PROCEED	021	ZENITH 010 016 025
MARANTZ 024	PROSCAN	005 006

VCR

Marke Codes Marke Codes Marke Codes
AIWA 034			MAGNAVOX	031 033 034 041	SAMSUNG	032 040 102 104
AKAI 016 043 046 124				067 068		105 107 109 112
	125146		MARANTZ	012 031 033 067		113 115 120 122
AMPRO 072				069		125
ANAM 031 033 103			MARTA	101	SANSUI	022 043 048 135
AUDIO DYNAMICS	012 023 039 043		MATSUI	027 030	SANYO	003 007 010 014
BROKSONIC	035 037 129		MEI	031 033		102 134
CANON	028 031 033		MEMOREX	003 010 014 031	SCOTT 017 037 112 129
CAPEHART	108			033 034 053 072		131
CRAIG	003 040 135			101 102 134 139	SEARS	003 008 009 010
CURTIS MATHES	031 033 041		MGA	045 046 059		013 014 017 020
DAEWOO	005 007 010 064		MINOLTA	013 020		031 042 073 081
	065 108 110 111		MITSUBISHI	013 020 045 046		101
	112 116 117 119			049 051 059 061	SHARP	031 054 149
DAYTRON	108			151	SHINTOM	024
DBX	012 023 039 043		MTC	034 040	SONY	003 009 031 052
DYNATECH	034 053		MULTITECH	024 034		056 057 058 076
ELECTROHOME	059		NEC	012 023 039 043		077 078 149
EMERSON	006 017 025 027			048	SOUNDESIGN	034
	029 031 034 035		NORDMENDE	043	STS	013
	036 037 046 101		OPTONICA	053 054	SYLVANIA	031 033 034 059
	129 131 138 153		PANASONIC	066 070 074 083		067
FISHER	003 008 009 010			133 140 145	SYMPHONIC	034
FUNAI 034					TANDY	010 034
GE	031 033 063 072		PENTAX	013 020 031 033	TATUNG	039 043
	107 109 144 147			063	TEAC	034 039 043
GO VIDEO	132 136		PHILCO	031 034 067	TECHNICS	031 033 070
HARMAN KARDON	012 045		PHILIPS 031 033	034 054	TEKNIKA	019 031 033 034
HITACHI	004 018 026 034			067 071 101		101
	043 063 137 150		PILOT	101	THOMAS	034
INSTANTREPLAY	031 033		PIONEER	013 021 048	TMK	006
JCL	031 033		PORTLAND	108	TOSHIBA	008 013 042 047
JCPENNY	012 013 015 033		PULSAR	072		059 082 112 131
	040 066 101		QUARTZ	011 014	TOTEVISION	040 101
JENSEN 043			QUASAR	033 066 075 145	UNITECH	040
JVC	012 031 033 043		RCA	013 020 033 034	VECTOR RESEARCH	012
	048 050 055 060			040 041 062 063	VICTOR	048
	130 150 152			107 109 140 144	VIDEO CONCEPTS	012 034 046
KENWOOD	014 034 039 043			145 147	VIDEOSONIC	040
	047 048		REALISTIC	003 008 010 014	WARDS 003 013 017 024
LG (GOLDSTAR)	001 012 013 020			031 033 034 040		031 033 034 040
	101 106 114 123			053 054 101		053 054 131
LLOYD	034		RICO 058		YAMAHA	012 034 039 043
LXI	003 009 013 014		RUNCO	148	ZENITH	034 048 056
	017 034 101 106		SALORA	014		058 072 080 101
MAGIN	040

IR-CODE

1. Anschließen

■ Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am TV-Gerät.

2. Fernbedienung IR-Codes

■ Signalform-Ausgabe

Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz

Tc T1

Trägerfrequenz

FCAR = 1/Tc = fOSC/12

Relative Einschaltdauer = T1/Tc = 1/3

Frame-Konfiguration

Anschlu sscode Unterer Standardcode Oberer Standardcode Datencode Datencode C0 C1 C2 C3 C4 C5 C6 C7 D0 D1 D2 D3 D4 D5 D6 D7 D0 D1 D2 D3 D4 D5 D6 D7

Repeat Frame-Wiederholung

Code- Wiederholung Tf

■ Anschlusscode

9 ms 4.5 ms

■ Code-Wiederholung

■ Bit-Beschreibung

Bit "0" 0.56 ms 1.12 ms

Bit "1" 0.56 ms 2.24 ms

Frame-Intervall: Tf

Die Wellenform wird so lange übertragen, wie die Taste gedrückt wird.

Code (Hexa)	Funktion	Hinweis
00	PR ++	Taste der Fernbedienung
01	PR --	Taste der Fernbedienung
02	VOL ++	Taste der Fernbedienung
03	VOL --	Taste der Fernbedienung
40	Up (▲)	Taste der Fernbedienung
41	Down (▼)	Taste der Fernbedienung
06	Right (▶)	Taste der Fernbedienung
07	Left (◀)	Taste der Fernbedienung
08	STROM	Taste der Fernbedienung (Ein/Aus)
09	STUMM	Taste der Fernbedienung
10	ZIFFERNTASTEN 0	Taste der Fernbedienung
11	ZIFFERNTASTEN 1	Taste der Fernbedienung
12	ZIFFERNTASTEN 2	Taste der Fernbedienung
13	ZIFFERNTASTEN3	Taste der Fernbedienung
14	ZIFFERNTASTEN4	Taste der Fernbedienung
15	ZIFFERNTASTEN 5	Taste der Fernbedienung
16	ZIFFERNTASTEN 6	Taste der Fernbedienung
17	ZIFFERNTASTEN 7	Taste der Fernbedienung
18	ZIFFERNTASTEN 8	Taste der Fernbedienung
19	ZIFFERNTASTEN 9	Taste der Fernbedienung
0B	INPUT	Taste der Fernbedienung
AA	INFO 1	Taste der Fernbedienung
AB	GUIDE	Taste der Fernbedienung
56	SUBTITLE	Taste der Fernbedienung
5B	EXIT	Taste der Fernbedienung
1E	FAV	Taste der Fernbedienung
1A	Q.VIEW	Taste der Fernbedienung
50	D/A	Taste der Fernbedienung
F0	TV/RADIO	Taste der Fernbedienung
7E	SIMPLINK	Taste der Fernbedienung
E0	BRIGHT +	Taste der Fernbedienung
E1	BRIGHT -	Taste der Fernbedienung
0A	I/II	Taste der Fernbedienung
0E	SLEEP	Taste der Fernbedienung
43	MENU	Taste der Fernbedienung
44	OK(○)	Taste der Fernbedienung
53	LIST	Taste der Fernbedienung
20	TEXT	Taste der Fernbedienung
2A	REVEAL	Taste der Fernbedienung
26	TIME	Taste der Fernbedienung
28	BACK	Taste der Fernbedienung
62	UPDATE	Taste der Fernbedienung
70	INDEX	Taste der Fernbedienung
65	HOLD	Taste der Fernbedienung
61	BLUE Key	Taste der Fernbedienung
63	YELLOW Key	Taste der Fernbedienung
71	GREEN Key	Taste der Fernbedienung
72	RED Key	Taste der Fernbedienung
79	RATIO	Taste der Fernbedienung
B0	▶	Taste der Fernbedienung
BA	II	Taste der Fernbedienung
B2	|◀◀	Taste der Fernbedienung
B3	▶▶|	Taste der Fernbedienung
8F	◀◀	Taste der Fernbedienung
8E	▶▶	Taste der Fernbedienung
B1	■	Taste der Fernbedienung
BD	●	Taste der Fernbedienung
7C	DVR	Taste der Fernbedienung
9E	LIVE TV	Taste der Fernbedienung

ANSCHLUSS EINES EXTERNEN STEUERGERÄTS

RS-232C-Einrichtung

Schließen Sie den RS-232C-Eingangsstecker an ein externes Steuergerät (z. B. einen Computer oder ein A/V-Steuersystem) an und steuern Sie die TV-Funktionen extern. Schließen Sie den seriellen Anschluss des Steuergeräts an den RS-232C-Stecker an der Rückseite des TV-Geräts an.

HINWEIS : Das RS-232C-Anschlusskabel wird nicht mit dem TV-Gerät mitgeliefert.

Anschlusstyp; D-Sub 9-Pin männlich

Nr.	Pin-Name
1	Kein	Anschluss
2 RXD (Datenempfang)
3	T	XD (Datenübertragung)
4	D	TR (DTE-Seite bereit)
5 GND
6 DSR (DCE-Seite bereit)
7	R	TS (Bereit zu senden)
8 CTS (Löschen zu senden)
9	K	ein Anschluss

RS-232C-Konfigurationen

7-adrige Konfigurationen (Standard-RS-232C-Kabel)

Verwenden Sie diese Funktion, um eine Monitor-ID-Nummer anzugeben.

Siehe "Echtdatenzuordnung 1" auf Seite 116.

BACK MENU DVR EXIT GUIDE TIME SHIFT TIME SHIFT + + + VOL PR + FAV +

1 Drücken Sie MENU (Menü) und dann ▲ oder ▼, um das Menü OPTION aufzurufen.
2 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Werksmodus auszuwählen.
3 Drücken Sie die Taste▶ und anschließend die Taste ▲ oder ▼, um die Option Set ID auszuwählen.
4 Drücken Sie ▶ und dann ◀ oder ▶, um die Set ID anzupassen und die entsprechende Monitor-ID-Nummer auszuwählen. Der Einstellungsbereich der Set ID liegt zwischen 1\~99.
5 Drücken Sie die TasteEXIT, um zur normalen Fernsehansicht zurückzukehren.

EINST. BILD AUDIO ZEIT OPTION ▶ ANZEIGE D V R Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Bew. MBU Vort.

1

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMLINK Werksmodus Set ID 1 Werksinstellung OK ISM Methode Normal Low Power Aus

2

Sprache(language) Land System-Verriegelung Altersbeschränkung Eingangsbezeichnung SIMPLINK Werksmodus Set ID 1 Werkseinstellung OK ISM Methode Normal Low Power Aus

34

Kommunikationsparameter

■ Baudrate: 9600 bps (UART)
■ Datenlänge: 8 Bits
Parität: Ohne

• Stoppbit: 1 Bit
  ■ Kommunikationscode: ASCII-Code
  ■ Verwenden Sie ein Kreuzkabel (Cross/Reverse).

Befehlsreferenzliste

	BEFEHL1	BEFEHL2	DATEN (Hex)
01. Strom	k	a	0 ~ 1
02. Signalquelle k	b	0	~ 7
03. Seitenverhältnis k c			Siehe S. 114
04. Bildschirm-Ruhezustand	k	d	0
05. Stummschaltung k	e	0	~ 1
06. Lautstärkeregelung	k	f	0 ~ 64
07. Kontrast	k	g	0 ~ 64
08. Helligkeit	k	h	0 ~ 64
09. Farbe	k	i	0 ~ 64
10. Farbton	k	j	0 ~ 64
11. Schärfe	k	k	0 ~ 64
12. OSD-Auswahl	k	l	0 ~ 1
13. Fernbedienung Spermodus	k	m	0 ~ 1
14. Balance	k	t	0 ~ 64
15. Farbtemperatur	k	u	0
16. Rot-Einstellung	k	v	0 ~ 50
17. Grün-Einstellung	k	w	0 ~ 50
18. Blau-Einstellung	k	$	0 ~ 50
19. Abweichender Status	k	z	0 ~ 7
20. ISM Methode j p			Siehe S. 116
21. Low Power	j	q	0 ~ 1
22. Orbiter-Zeiteinstellung	j	r	1 ~ FE
23. Orbiter-Pixeleinstellung	j	s	0 ~ 3
24. Auto-Konfigurieren	j	u	1
25. Channel Select Command	m	a	Siehe S. 117
26. Schlüssel	m	c	Tastencode
27. Eingangsauswahl (Hauptb.)	x	b	Siehe S. 117

* Bei der Einstellung von 19\~27 wird kein Menü am Bildschirm angezeigt.

Übertragungs-/Empfangsprotokoll

Übertragung

[Command1][Command2][ ][Set ID][ ][Daten][Cr]

* [Command 1] : Erster Befehl.(j,k,m oder x)
* [Command 2] : Zweiter Befehl.
* [Set ID] : Sie können die Set-ID einstellen, um die
\~ 1
gewün- schte Monitor-ID im Menü "Special" (Spezial) zu wählen. Der Einstellungsbereich beträgt 1-99. Wenn Sie als Set-ID "0" auswählen, wird jedes angeschlossene TV-Set gesteuert. Die Set-ID wirdim Menü als Dezimalzahl und im Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x0-0x63) angegeben.
* [DATEN] : Für die Übertragung von Befehlsdaten. "FF" übertragen, um Befehlsstatus zu lesen.
* [Cr] : Carriage Return. ASCII-Code "0x0D"

\~*3 [ ] : ASCII-Code "Leerschritt (0x20)"

OK-Bestätigung

[Command2][ ][Set ID][ ][OK][Daten][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Daten][x]

* Der TV überträgt ACK (Bestätigung) beim Empfang nicht normaler Daten von nicht brauchbaren Funktionen oder bei Kommunikationsfehlern basierend auf diesem Format.

Daten1: Ungültiger Code

Daten2: Nicht unterstützte Funktion

Daten3: Weiter warten

ANHANG

01. Einschalten (Befehl2:a)

▶ Für die Steuerung des Ein-/Ausschaltens des TV-Geräts. Übertragung

$$ [ k ] [ a ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 0 : Ausschalten 1 : Einschalten

Bestätigung

$$ [ a ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

▶ Für die Anzeige des Ein-/Ausschaltens.

Übertragung

$$ [ k ] [ a ] [ ] [ \text { Set ID } ] [ ] [ F F ] [ C r ] $$

Bestätigung

$$ [ a ] [ ] [ \text { Set ID } ] [ ] [ O K ] [ \text { Daten } ] [ x ] $$

* Wenn andere Funktionen FF-Daten in diesem Format übertragen, wird der Status jeder Funktion in ähnlicher Weise angezeigt.

02. Input Select (Eingangsauswahl) (Befehl2:b)

▶ Für die Auswahl der Eingangsquelle für das Gerät. Sie können eine Eingangsquelle auch über die Taste INPUT (Eingang) an der Fernbedienung auswählen.

Übertragung

$$ [ k ] [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

03. Seitenverhältnis (Befehl2:c)

Für die Einstellung des Bildformats. Sie können das Bildformat auch über die Taste ARC (Seitenverhältnis Control) der TV-Fernbedienung oder im Menü "ANZEIGE" anpassen.

Übertragung

$$ [ k ] [ c ] [ ] [ \text {Set ID} ] [ ] [ \text {Daten} ] [ C r ] $$

* Über die Eingabe RGB-PC oder Component wählen Sie das Seitenverhältnis 16:9 oder 4:3 aus.

04. Bildschirm-Ruhezustand (Befehl2:d)

▶ Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Übertragung

$$ [ k ] [ d ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 0 : Bildschirm-Ruhezustand ein (Bild aus) 1 : Bildschirm-Ruhezustand aus (Bild an)

Bestätigung

$$ [ d ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

05. Stummschaltung (Befehl2:e)

▶ Für die Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der TV-Fernbedienung einstellen.

Übertragung

$$ [ k ] [ e ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 0 : Stummschaltung ein (Lautstärke aus) 1 : Stummschaltung aus (Lautstärke ein)

Bestätigung

$$ [ e ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

06. Lautstärkeregelung (Befehl2:f)

▶ Für die Einstellung der Lautstärke. Sie können die Lautstärke auch über die Lautstärketasten der TV-Fernbedienung einstellen.

Übertragung

$$ [ k ] [ f ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 0 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 116.

Bestätigung

$$ [ f ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

07. Kontrast(Befehl2:g)

Für die Einstellung des Bildschirmkontrasts. Sie können den Kontrast auch über das Menü "Picture" (Bild) einstellen.

Übertragung

$$ [ k ] [ g ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 0 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1': auf Seite 116.

Bestätigung

$$ [ g ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

08.Helligkeit (Befehl2:h)

Für die Einstellung der Bildschirmhelligkeit. Sie können die Helligkeit auch über das Menü „PICTURE“ (Bild) einstellen.

Übertragung

$$ [ k ] [ h ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

DatenMin : 0 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1'. auf Seite 1 16.

Bestätigung

$$ [ h ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

09. Farbe (Befehl2:i)

Für die Einstellung der Bildschirmfarbe. Sie können die Farbe auch über das Menü "Picture" (Bild) einstellen.

Übertragung

[k][i][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 116.

Bestätigung

[i][ ][Set ID][ ][OK][Daten][x]

10. Farbton (Befehl2:j)

Für die Einstellung des Bildschirmfarbtons. Sie können den Farbton auch über das Menü "PICTURE" (Bild) einstellen.

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 116.

Bestätigung

[j][ ][Set ID][ ][OK][Daten][x]

11. Schärfe (Befehl2:k)

Für die Einstellung der Bildschärfe. Sie können die Bildschärfe auch über das Menü „PICTURE“ (Bild) einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

* Siehe 'Echtdatenzuordnung 1'. auf Seite 116.

Bestätigung

[k][ ][Set ID][ ][OK][Daten][x]

12. OSD-Auswahl (Befehl2:I)

Ein- und Ausschalten des OSD-Menüs (= auf dem Bildschirm angezeigtes Menü) mit der Fernbedienung

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

Daten 0 : OSD aus 1 : OSD ein

Bestätigung

[1] [ ] [Set ID] [ ] [OK] [Daten] [x]

13. Fernbedienungssperre (Befehl2: m)

Für die Sperre der Tasten der Fernbedienung und der Frontkonsole am Gerät.

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 0 : Sperre aus 1 : Sperre ein

Bestätigung

[m][ ][Set ID][ ][OK][Daten][x]

* Wenn Sie die Fernbedienung nicht verwenden, verwenden Sie diesen Modus. Wenn der Hauptstrom aus-/eingeschaltet wird, wird die Sperre für das externe Steuergerät aufgehoben.

14. Balance (Befehl2: t)

▶ Für die Einstellung der Balance. Sie können die Balance auch im Menü SOUND (Ton) einstellen.

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

DatenMin : 0 \~ Max : 64 * Siehe 'Echtdatenzuordnung 1'. auf Seite 116.

Bestätigung

[t][ ][Set ID][ ][OK][Daten][x]

15. Farbtemperatur (Befehl2: u)

▶ Für die Einstellung der Farbtemperatur. Sie können das CSM auch im Menü PICTURE (Bild) einstellen.

Übertragung

[k][u][ ][Set ID][ ][Daten][Cr]

Daten 0: Kalt 1: Mittel 2: Warm 3: Anwender

Bestätigung

[u][ ][Set ID][ ][OK][Daten][x]

16. Rot-Einstellung (Befehl2: v)

▶ Einstellung der Farbtemperatur Rot.

Übertragung

[k][v][ ][Set ID][ ][Daten][Cr]

DatenMin : 0 \~ Max : 50 * Siehe 'Echtdatenzuordnung 2'. auf Seite 116.

Bestätigung

[v][ ] [Set ID][ ][OK][Daten][x]

17. Grün-Einstellung (Befehl2: w)

▶ Einstellung der Farbtemperatur Rot.

Übertragung

[k][w][ ][Set ID][ ][Daten][Cr]

DatenMin : 0 \~ Max : 50 * Siehe 'Echtdatenzuordnung 2'. auf Seite 116.

Bestätigung

[w][ ][Set ID][ ][OK][Daten][x]

18. Blau-Einstellung (Befehl2:\$)

▶ Einstellung der Farbtemperatur Rot.

Übertragung

[k][\$][ ][Set ID][ ][Daten][Cr]

DatenMin : 0 \~ Max : 50 * Siehe 'Echtdatenzuordnung 2'. auf Seite 116.

Bestätigung

[\$][ ][Set ID][ ][OK][Daten][x]

ANHANG

19. Abweichender Status (Befehl2: z)

▶ Zur Erkennung eines abweichenden Status.

Übertragung

$$ [ k ] [ z ] [ ] [ \text { Set ID } ] [ ] [ F F ] [ ] [ C r ] $$

Daten FF : Lesen

Bestätigung

$$ [ z ] [ ] [ \text { Set ID } ] [ ] [ \text { OK } ] [ \text { Daten } ] [ x ] $$

Daten 0: Normal (Strom und Signal vorhanden)
1: Kein Signal (Strom vorhanden)
2: TV-Gerät mit der Fernbedienung ausschalten
3: TV-Gerät über die automatische
Ausschaltfunktion ausschalten
4: TV-Gerät über die Funktion RS-232C ausschalten
5: 5 V aus
6: Strom aus
7: TV-Gerät über die Gebläsealarmfunktion ausschalten
8: TV-Gerät über die Ausschaltfunktion ausschalten
9: TV-Gerät über die automatische
Ausschaltfunktion ausschalten

* Nur-Lesefunktion

20. ISM-Methode (Befehl1: j, Befehl2: p)

Zur Steuerung der ISM-Methode Die ISM-Methode kann auch im Menü OPTION eingestellt werden. Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

$$ [ j ] [ p ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 0 : Normal 2 : Orbiter 1 : Weiß-Gen. 3 : Invertierung

Bestätigung

$$ [ p ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Daten} ] [ x ] $$

*Echtdatenzuordnung1

0 : Schritt 0

*Echtdatenzuordnung 2

0 : - 4 0

1 : - 3 9

2:-38

• • •

28:0

:

4E:+38

4F:+39

50:+40

21. Energiesparmodus (Befehl1: j, Befehl2: q)

Zur Senkung des Stromverbrauchs des Monitors Die Option „Low power“ (Low power) kann auch im Menü OPTION eingestellt werden. Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

$$ [ j ] [ q ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ ] [ \text { Cr } ] $$

Daten 0 : Off (Aus) 1 : On (Ein)

Bestätigung

$$ [ q ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

22. Orbiter-Zeiteinstellung (Befehl1: j, Befehl2: r)

▶ Zur Einstellung der Orbiter-Betriebsdauer. Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

$$ [ j ] [ r ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ ] [ \text { Cr } ] $$

DatenMin: 1 \~ Max: FE

* Siehe 'Echtdatenzuordnung 1'.

Bestätigung

$$ [ r ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NG} ] [ \text {Data} ] [ x ] $$

23. Orbiter-Pixeleinstellung (Befehl1: j, Befehl2: s)

▶ Für die Einstellung der Pixelanzahl in der Orbiter-Funktion Diese Funktion ist nicht für die Modelle LCD verfügbar.

Übertragung

$$ [ j ] [ s ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ \text { Cr } ] $$

DatenMin: 1 \~ Max: 3

* Siehe 'Echtdatenzuordnung 1'.

Bestätigung

$$ [ s ] [ ] [ \text {Set ID} ] [ ] [ \text {OK / NC} ] [ \text {Data} ] [ x ] $$

24. Auto-Konfigurieren (Befehl1: j, Befehl2: u)

▶ Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Nur in RGB (PC)-Modus.

Übertragung

$$ [ j ] [ u ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten 1: To set (Auswählen)

Bestätigung

$$ [ u ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

25. Kanalauswahl

(Befehl1: m, Befehl2: a)

▶ Kanaleinstellung auf die folgende physische Nummer.

Übertragung

$$ [ m ] [ a ] [ ] [ \text {Set ID} ] [ ] [ \text {Daten0} ] [ ] [ \text {Daten1} ] [ ] [ \text {Daten2} ] [ C r ] $$

Data 0: Hochkanaldaten

Data1: Tiefkanaldaten

Bsp. Nr. 47 -> 00 2F (2FH)

$$ \text { Nr. } 3 9 4 \rightarrow 0 1 8 8 ^ {\prime} (1 8 8 H) $$

$$ D T V N r. 0 \rightarrow E g a l $$

Data2 0x00: ATV Main,

0x10: DTV Main

Kanaldatenbereich

Analog - Min.: 00 \~ Max: 63 (0\~99)

Digital – Min.: 00\~ Max: 3E7 (0\~999)

Bestätigung

$$ [ a ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

DatenMin: 00 \~ Max: 7D

26. IR-Code senden (Befehl1:m, Befehl2:c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Übertragung

$$ [ m ] [ c ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten: Tastencodes siehe Seite 1 10.

Bestätigung

$$ [ c ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NC } ] [ \text { Daten } ] [ x ] $$

27. Eingangsauswahl (Befehl1: x, Befehl2: b)

▶ Auswahl der Eingangsquelle.

Übertragung

$$ [ x ] [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { Daten } ] [ C r ] $$

Daten: Struktur

MSB LSB

0	0	0	0	0	0	0	0
Extermer Eingang				Eingangsnummer

Externer Eingang				Daten
0	0	0	0	DTV
0	0	0	1	A n a
0	0	1	0	AV
0	0	1	1	C o m
0	1	0	0	RGB
0	1	0	1	H D M

l o g u e p o n e n t l

Eingangsnummer				Daten
0	0	0	0	I	n	p
0	0	0	1	I	n	p
0	0	1	0	I	n	p
0	0	1	1	I	n	p

u t 1 u t 2 u t 3 u t 4

Bestätigung

$$ [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Daten } ] [ x ] $$

LG Electronics Inc.
