WQP8-9249B - Geschirrspüler Hanseatic - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Modell	WQP8-9249B
Marke	Hanseatic
Fassungsvermögen	9 Maßgedecke
Maße (H x B x T)	85,0 x 45,0 x 60,0 cm
Leergewicht	ca. 36 kg
Netzanschluss	230 V ~ / 50 Hz
Leistungsaufnahme	1930 W
Absicherung	10 A
Wasserdruck (Fließdruck)	0,4 – 10 bar
Programme	Intensiv, Normal, ECO, Klarspülen, Gläser, Kurz, Vorspülen
Energieeffizienzklasse	A
Geräusch (Standardprogramm)	48 dB(A)
Ausstattung	Höhenverstellbarer Oberkorb, klappbarer Geschirrhalter im Unterkorb, 2 Sprühebenen, Aquastopp-Schlauch, Kontrollanzeigen für Salz und Klarspüler, unterbaufähig
Lieferumfang	Geschirrspüler mit Zu- und Ablaufschlauch, Schlauchhalter, Salzeinfüll-Trichter, Messbecher, Messlöffel, Kondenswasser-Schutzfolie, 2 Kunststoffbacken, Gebrauchsanleitung, Wasserhärte-Teststreifen
Sicherheit	Aquastopp-System, elektrische Bauteile im Zulaufschlauch, Kindersicherung durch Beaufsichtigung empfohlen
Reinigung und Pflege	Siebe und Sprüharme regelmäßig reinigen; Außenseite mit feuchtem Lappen und Allzweckreiniger
Standorthinweise	Höhe 82,0 cm (ohne Abdeckplatte), Breite 45,0 cm, Tiefe min. 60,0 cm; frostsicherer Raum mit festem Untergrund

Häufig gestellte Fragen - WQP8-9249B Hanseatic

Wie schalte ich den Geschirrspüler ein?

Drücken Sie die Taste Ein/Aus (Taste 1). Ein kurzes Signal ertönt und die Anzeigen leuchten kurz auf. Danach leuchtet das aktuelle Programm.

Welche Programme sind verfügbar und für welche Verschmutzung?

Die Programme sind: Intensiv (stark verschmutzt), Normal (normal verschmutzt), ECO (standard), Klarspülen, Gläser (normal verschmutzte Gläser), Kurz (leicht verschmutzt, ohne Trocknung), und Vorspülen (grobes Vorspülen).

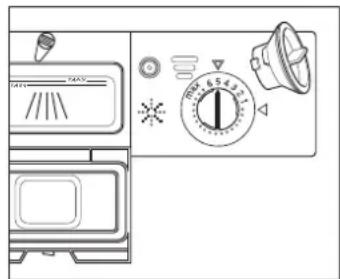

Wie fülle ich Klarspüler und Salz nach?

Klarspüler in die Kammer in der Türinnenseite bis zur Markierung „max” füllen (ca. 140 ml). Salz in die Regeneriersalzkammer (unterer Korb) füllen, zuerst 750 ml Wasser, dann Salz bis zum Rand. Bei Wasserhärte 0–0,5 °dH ist kein Salz nötig.

Was tun, wenn das Geschirr nicht sauber wird?

Mögliche Ursachen: falsches Programm, zu wenig Spülmittel, falsche Beladung, verstopfte Sprüharme oder zu niedriger Wasserdruck. Überprüfen Sie die Programmtabelle und reinigen Sie die Siebe und Sprüharme.

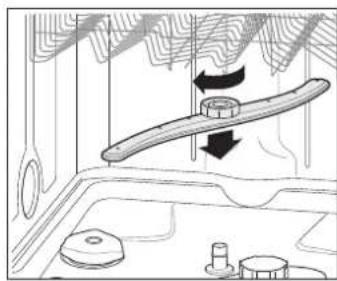

Wie kann ich die Sprüharme reinigen?

Oberen Sprüharm: Überwurfmutter lösen, abziehen und Düsen unter fließendem Wasser reinigen. Unteren Sprüharm: nach oben herausziehen und Düsen reinigen. Beide Sprüharme müssen sich frei drehen.

Warum läuft das Programm nicht an?

Mögliche Ursachen: Tür nicht fest geschlossen, Wasserhahn nicht geöffnet, Taste Start/Pause nicht gedrückt, oder die Wasserstopp-Funktion hat aktiviert. Überprüfen Sie die Punkte und starten Sie neu.

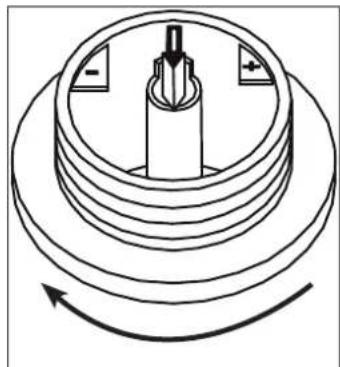

Wie stelle ich die Wasserhärte ein?

Ermitteln Sie den Härtegrad mit dem beiliegenden Teststreifen. Drehen Sie den Pfeil in der Salzkammer in die entsprechende Position: je weicher das Wasser, desto weiter in Richtung „-”.

Kann ich 3-in-1-Tabs verwenden?

Ja, bei Wasserhärte bis 21 °dH (Bereich 3). Ab Härte 4 zusätzlich Klarspüler und Salz zugeben. Die Kontrollanzeigen für Salz und Klarspüler können ignoriert werden.

Was tun bei Fehlermeldung oder Undichtigkeit?

Prüfen Sie die Fehlersuchtabelle in der Anleitung. Bei Wasser am Gerät: Türdichtung prüfen, Zulauf- oder Ablaufschlauch auf Beschädigung kontrollieren. Bei anhaltenden Problemen den Technik Service 24 anrufen.

Wie transportiere ich den Geschirrspüler sicher?

Das Gerät wiegt ca. 36 kg (leer) – nicht alleine tragen. Mit einer Transportkarre nur wie auf der Verpackung gezeigt. Vor dem Transport Netzstecker ziehen und Wasserhahn schließen.

BEDIENUNGSANLEITUNG WQP8-9249B Hanseatic

Bestell-Nr. 557 610 (silber),

557 646 (weiß)

HC/20100309

Nachdruck, auch aus zugs-

weise, nicht gestattet!

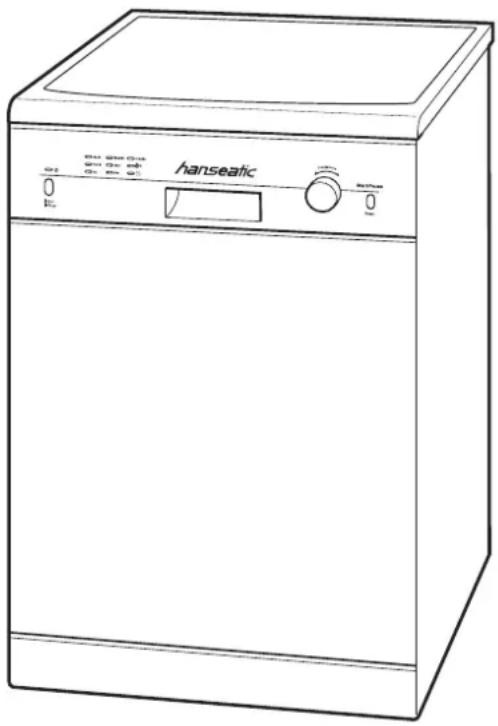

Hanseatic Geschirrspüler

Ihr Geschirrspüler stellt sich vor

Ausstattungsmerkmale

– Fassungsvermögen 9 Maßgedecke
– Höhenverstellbarer Oberkorb
- Klappbarer Geschirrhalter im Unterkorb
- 7 Programme inkl. separatem Vorspülen
- 2 Sprühebenen
- Kontrollanzeigen bei Salz- und Klarspülermangel
- Aquastopp-Schlauch
- Unterbaufähig

Lieferumfang

• Geschirrspüler mit Zu- und Ablaufschlauch (werksseitig vormontiert)
• Schlauchhalter
  – Salzeinfüll-Trichter
• Messbecher
• Messlöffel
• Kondenswasser-Schutzfolie
• 2 Kunststoffbacken
• Gebrauchsanleitung
• Wasserhärte-Teststreifen

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Spülen von Geschirr in haushaltsüblichen Mengen bestimmt. Verwenden Sie das Gerät nur wie in dieser Gebrachsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.

Das Gerät ist zum Einsatz im privaten Bereich bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Bevor Sie das Gerät benutzen, le sen SiebittezuerstdieSicherheitshinweiseunddieGebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionensicherundzuverlässignutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihr Geschirrspüler stellt sich vor 2 Ausstattungsmerkmale 2 Lieferumfang 2 Kontrolle ist besser 2 Bestimmungsgemäßer Gebrauch 2

Bedienelemente 4 Bedienblende 4 Innenraum 4

5 Minuten für Ihre Sicherheit 5 Begriffserklärung 5 Sicherheitshinweise 5

Vorbereitung

Aufstellen und anschließen 8 Sicherer Transport 8 Der richtige Standort 8 Aufstellen und Ausrichten 8 Wasser-Ablauf 9 Wasser-Zulauf 10 Elektrischer Anschluss 10

Letzte Vorbereitungen 11 Verwendung von 3in1-Tabs 11 Klarspüler einfüllen 11 Regeneriersalz 12 Testlauf durchführen 13

Bedienung

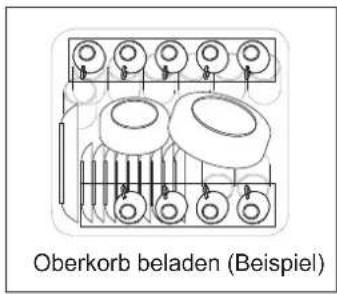

Jetzt geht's ans Spülen 14 Geschirrspüler beladen 14 Geschirrspülmittel einfüllen 15 Geschirrspüler einschalten 15 Programm wählen 15 Programm starten, unterbrechen, wechseln 16 Ausschalten und Ausräumen 17

Allgemeines

Pflege und Wartung 18 Gerätefront und Bedienblende reinigen 18 Siebe reinigen 18 Sprüharme reinigen 18

Wenn's mal ein Problem gibt 20 Fehlersuchtabelle 20 Unser Service 21

Umweltschutz leicht gemacht 22 Verpackungs-Tipps 22 Entsorgung des Geräts 22

Stichwortverzeichnis 23 Technische Daten 24

Bedienelemente

1 2 5 73 4 6 hanseatic Programme Start/Pause Ein Aus

8 9 10

11 12 13 14 15 16

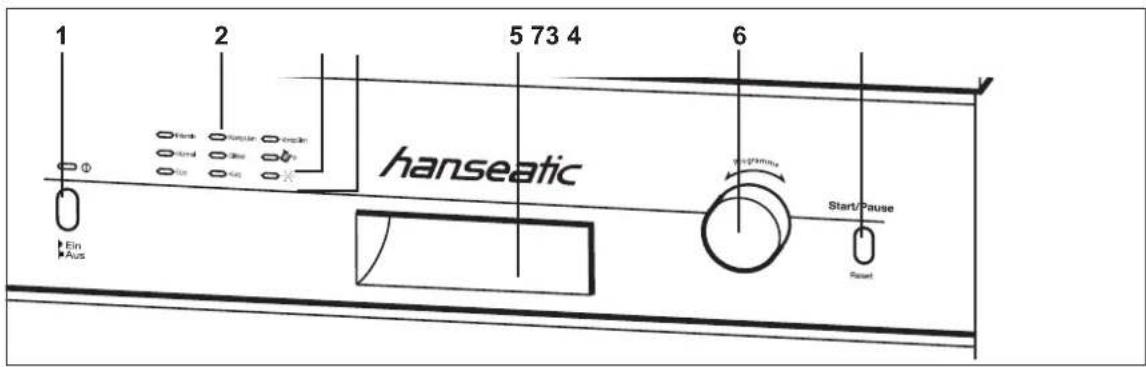

Bedienblende

1 Gerät ein-/ausschalten
2 Anzeige "gewähltes Programm"
3 Kontrollanzeige „Salzmangel“
4 Kontrollanzeige „Klarspülermangel“
5 Türgriff
6 Programmwähler
7 Programm starten / unterbrechen

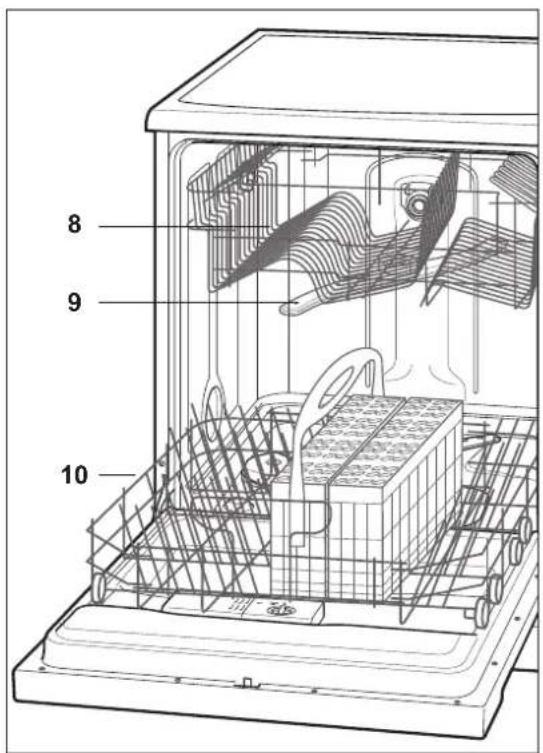

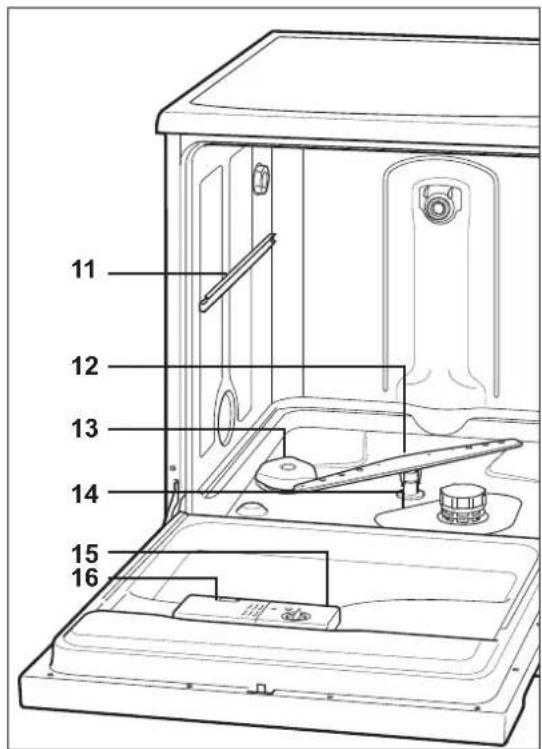

Innenraum

8 Oberer Geschirrkorb („Oberkorb“)
9 Oberer Sprüharm
10 Unterer Geschirrkorb („Unterkorb“) mit Besteckkorb
11 Teleskopschiene

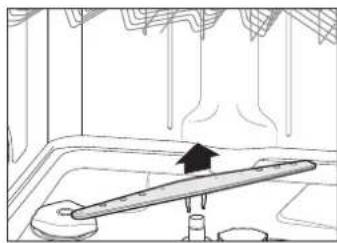

12 Unterer Sprüharm

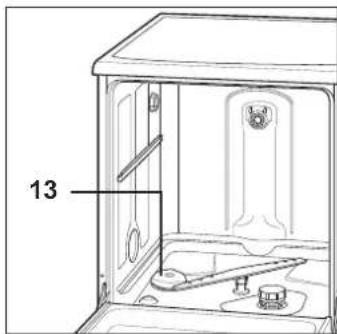

13 Regeneriersalzkammer

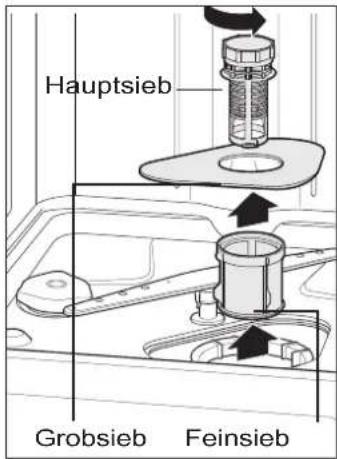

14 Siebe/Filter
15 Klarspüler-Kammer

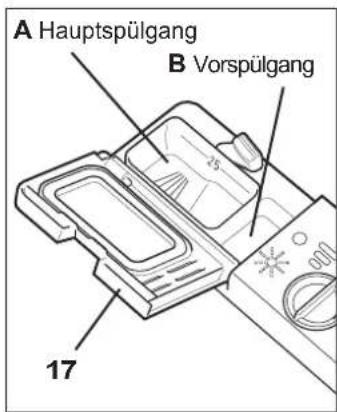

17 Geschirrspülmittel-Kammer

5 Minuten für Ihre Sicherheit

5 Minuten sollte Ihnen Ihre Si cherheit wert sein! Lägutsüsse Studeln

wei se durchzulesen. Für Schäden in fol ge Nicht- beachtunghaftetderHerstellernicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Ri si ko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung!

Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko. Sach ver hal te, die im Um gang mit dem Ge rät beachtet werdensollten.

Sicherheitshinweise

Stromschlag-Gefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

Das Gerät ist ausschließlich für eine Netzspannung von 230 V \~ 50 Hz geeignet.

Betreiben Sie das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.

Lassen Sie die Netzanschlussleitung im Schadensfall unbedingt durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzen, um Gefährdungen zu vermeiden.

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche von sich gibt, schalten Sie es sofort aus, und ziehen Sie den Netzstecker. Wenn Sie die Störung

nicht beheben können, nehmen Sie das Gerät nicht mehr in Betrieb.

Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Schließen Sie das Gerät nicht an einer Mehrfachsteckdose an.

Öffnen Sie niemals das Gehäuse des Geräts.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei eigenständigen Reparaturen entfallen Haftungs- und Garantieansprüche!

technik

service

Mo. bis Fr. 8 ^00 – 21 ^00 Uhr,

Sa. 8 ^00 – 14 ^00 Uhr

(0,14 Euro/Min. Festnetz /

Mobilfunk max. 0,42 Euro/Min.)

Stecken Sie nie Gegenstände durch die Lüftungsschlitze in das Gehäuse.

Verwenden Sie das Gerät nur in Innenräumen.

Fassen Sie den Netzstecker nie mit feuchten Händen an.

Ziehen Sie Netz stecker immer am Stecker, nie am Kabel aus der Steckdose. Halten Sie das Netzkabel von heißen Flächen (z.B. Koch mul de Ihres Herdes)fern.

Schalten Sie das Gerät vor der Reinigung aus.

Spritzen Sie das Gerät niemals mit Wasserstrahl (Hochdruckreiniger) ab.

Der Wasserstopp des Zulaufschlauchs enthält elektrische Bauteile. Schneiden Sie den Schlauch niemals durch bzw. beschädigen Sie ihn nicht. Tauchen Sie ihn nicht unter Wasser.

Prüfen Sie das Gerät regelmäßig auf Schäden.

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht mit der Verpackungsfoliespielen. Siekönnen sich beim Spielen darin verfangen und ersticken.

Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!

Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Sorgen Sie dafür, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Verletzungsgefahr!

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen können Verletzungen ver ursachen.

Legen Sie solche Gegenstände mit der

Spitze nach unten oder in waagerechter Lage in den Korb.

Verbrühungsgefahr!

Heißes Spülwasser und austretender Wasserdampf können zu Verbrühungen führen.

Seien Sie vorsichtig, wenn Sie die Tür während des Betriebs öffnen. Fassen Sie die Tür nur am Griff an.

Explosionsgefahr!

Lösungsmittel können ein explosives Gemisch bilden.

Füllen Sie niemals Lösungsmittel in den Geschirrspüler ein.

Verg i ftungsgefahr!

Spülmittel, Klarspüler und Salz können gesundheitsschädlich sein.

Bewahren Sie diese Mittel für Kinder unzugänglich auf.

Das Wasser im Spülraum ist kein Trinkwasser!

Stolpergefahr!

Eine offen stehende Tür kann zur Stolperfalle werden.

Schließen Sie die Gerätetür immer sofort nach dem Be- und Entladen.

Beschädigungsgefahr!

Falscher Umgang mit dem Gerät kann zu Beschädigungen führen.

Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, wenn der Wasserhahn geöffnet ist.

BeiFrost/Gewitter/Urlaub:Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen.

Achten Sie darauf, dass Spülmittel,

Klarspüler und Spezialsalz für das Gerät geeignet sind.

Stellen oder setzen Sie sich niemals auf die geöffnete Tür. Der Geschirrspüler könnte kippen bzw. beschädigt werden.

Aufstellen und anschließen

Sicherer Transport

Achtung!

Soll der Geschirrspüler mit einer Transportkarre gefahren werden, muss er angehoben werden, wie auf der Verpackung gezeigt.

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 - 16 ^00 Uhr

(0,14 Euro / Minute Festnetz /

Mobilfunk max. 0,42 Euro / Min.)

Ihr Geschirrspüler wird in einer stabilen Verpackung angeliefert; damit wiegt er ca. 40 kg und sollte nicht von einer Person getragen werden.

- Prüfen, ob die Transportwege und der Aufstellort für dieses Gewicht geeignet sind. Im Zweifelsfall fragen Sie Ihren Vermieter.

Der richtige Standort

Der Standort muss folgende Anforderungen erfüllen:

• Standort für ca. 65 kg Gewicht zugelassen.
• Frostsicherer Raum mit festem Untergrund.
• Einbau des Geräts nur unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.
• Ausreichender Abstand zu Wänden oder Nachbargeräten. Folgende Nischenmaße sind einzuhalten:
  Höhe 82,0 cm (ohne Abdeckplatte)
  Breite 45,0 cm
  Tiefe mind. 60,0 cm

Aufstellen und Ausrichten

1. Entfernen Sie Pappe, Styropor und Klebestreifen im Inneren des Geräts.

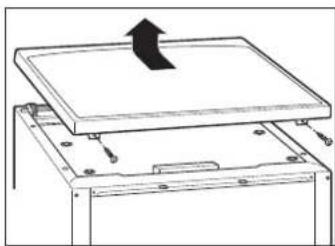

2. Falls Sie das Gerät unter eine Arbeitsplatte stellen möchten,

- lösen Sie die beiden Schrauben auf der Rückseite der Abdeckplatte und nehmen Sie sie ab.

- Schrauben Sie die beiden Kunststoffwinkel an der Frontseite ab und ersetzen Sie sie durch die beiden beiliegenden Kunststoffbacken.

- Kleben Sie die beiliegende Kondenswasser-Schutzfolie auf die Unterseite der Arbeitsplatte. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler strömen.

1. Rückseitig den beiliegenden Aquastopp-Zulaufschlauch am Gerät montieren.
2. Stellen Sie das Gerät an die gewünschte Position.
3. Um Unebenheiten des Bodens auszugleichen und das Gerät waagerecht auszurichten, können Sie die vier Schraub füße ver stel len. Verwenden Sie am besten eine Was ser waa ge.

Sie können den Schlauch variabel an einem Ausguss-, Spül- bzw. Wasch bec ken oder Ihrer Ba de wan ne anbringen oder fest anschließen lassen.

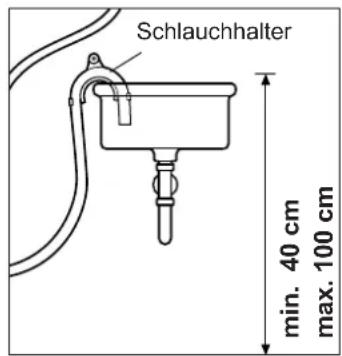

Variabler Wasser-Ablauf

Achtung!

Ein genügend großer Abfl ussquerschnitt muss gewährleistet sein. Kleine Handwaschbecken eignen sich nicht!

Die Krümmung des Ablaufschlauchs muss dabei

• wenigstens 40 cm über dem Boden sein, sonst fließt das Wasser während des Waschens aus der Maschine,
• höchstens 100 cm über dem Boden sein, da mit der Wasserablaufeinwandfreifunktioniert.

Das Wasser muss stets frei ab lau fen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder verdrehtsein;
• das Schlauchende darf nicht in das abgepumpte Wassereintauchen;

• Sie dürfen diesen Schlauch nicht verlängern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen, wenden Sie sich an unseren Technik Service 24.

• Schlauchhalter mit Schlauchkrümmer über das Ende des Ablaufschlauches stecken.

• Ab lauf schlauch über den Rand des Spül- bzw. Wasch beckens hängen.
• Schlauch mit dem Halter gegen Abrutschen sichern: an die Wand schrauben oder mit einer Kette oder einer Schnur befestigen.

Fester Wasser-Ablauf gewünscht?

Der feste Anschluss des Ablaufschlauches an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert be son- dereMaßnahmen;ersolltedeshalbausschließlich von Sanitärfach- kräft ten durchgeführt werden. Fragen Sie unseren Kundendienst Technik Service 24.

Schlauchhalter min. 40 cm max. 100 cm

TECHNIK service 24 repair · parts · solutions

Tel. [phone]

Mo. bis Fr. 8 ^00 – 21 ^00 Uhr, Sa. 8 ^00 – 14 ^00 Uhr

(0,14 Euro / Minute Festnetz / Mobilfunk abweichend,

ab 01.03.2010 max. 0,42 Euro/Min.)

Wasser-Zulauf

Achtung!

Ausgelegt ist das Gerät auf einen Wasserdruck von 0,4 – 10 bar (0,04 - 1,00 MPa, 40 bis 100 N/cm2). Bei einem höheren Wasserdruck muss ein Druckminderer eingebaut werden. Falls Sie – wie die mei sten Haus hal te – an dasöffentliche Wassernetzangeschlossensind, können Sie sich bei Ih rem Wasserwerk nach dem Wasserdruck erkundigen.

Schließen Sie das Gerät nicht an den Was ser hahn oder die Mischarmatureines Heißwasserbereitersan (Durchhaltlich)

Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.

Zulaufschlauch nicht durchschneiden. Er enthält elektrische Bauteile! Sollte er beschädigt sein, Schlauch durch einen Fachmann ersetzen lassen.

Keinen alten, vorhandenen Schlauch verwenden.

Wenn der beiliegende Schlauch zu kurz ist, nicht verlän gern, sondern ei nen lang gen Schlauch beittechnik Service 24 bestellen.

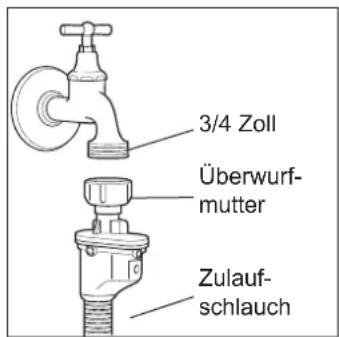

Für die Wasserversorgung benötigen Sie einen Was ser hahn mit ei nem „3/4 Zoll“- Schraubanschluss.

1. Über wurf mut ter des Sicherheitsventils handfest an den Wasserhahn anschrauben.
2. Überwurfmutter des anderen Schlauchendes am Anschluss des Geschirrspülers ebenfalls handfest anschrauben.
3. Wasserhahn langsam aufdrehen und den An schluss am Gerät und am Wasserhahn auf Dich tig keit prüfen.
4. Wasserhahndanachwiederzudrehen.

3/4 Zoll Überwurf- mutter Zulauf- schlauch

Elektrischer Anschluss

Stromschlaggefahr!

Kontrollieren Sie, ob seitens Ihres zuständigen Stromversorgungsunternehmens Vorschriftenbestehen, die den An schluss von Geschirrspülern betreffen.

Der Netz stec ker muss auch nach dem Aufstellen bzw. Ein bau en des Geräts leicht zu gäng lich sein.

Keine Steckdosenleiste, Mehrfachsteckdosen, Reiseadapter oder Ähnliches verwenden.

Wir empfehlen die Verwendung pulssensitiver Fehlerstrom-Schutzschalter (FI-Schalter).

- Netzstecker in eine vorschriftsmäßig installierte, ausreichend abgesicherte Schutzkontakt-Steckdose stecken (230 V, 50 Hz, 10 A).

Letzte Vorbereitungen

Verwendung von 3in1-Tabs

3in1 Tabs enthalten schon Geschirrspülmittel, Klarspüler und Regeneriersalz, man muss also nur noch einen Tab in die Maschine geben und spart sich das separate Beladen mit diesen drei Mitteln. Wenn Sie diese Tabs verwenden, können Sie die Kontrollanzeigen für fehlenden Klarspüler und Regeneriersalz ignorieren.

3in1-Tabs liefern gute Spülergebnisse, solange Ihr Wasser im Wasserhärte-Bereich bis 3 (0 bis 21° dH) liegt.

Ab Wasserhärte-Bereich 4 (über 21° dH) müssen Sie zusätzlichen Klarspüler und Salz zugeben. Hier empfehlen wir, auf 3in1-Tabs zu verzichten und Geschirrspülmittel, Klarspüler und Regenerier-salz getrennt einzufüllen.

Klarspüler einfüllen

Der Klarspüler sorgt für fleckenloses Geschirr und beschleunigt das Trocknen. Er wird während des Klarspülgangs automatisch dosiert. Klarspüler müssen Sie einfüllen

– vor der ersten Inbetriebnahme,
- wenn die Kontrollanzeige 4 leuchtet.

1. Die Klarspülkammer befindet sich in der Türinnenseite. Der Deckel eine Viertelumdrehung entgegen dem Uhrzeigersinn drehen und herausnehmen.
2. Klarspüler bis zur Markierung „max“ einfüllen (ca. 140 ml).
3. Übergelaufenen Klarspüler sofort abwischen, da es sonst zu erhöhter Schaumbildung und somit zur Beeinträchtigung des Spülergebnisses kommen kann.
4. Das Gerät ist auf Spülstärke "5" voreingestellt. Wir empfehlen Ihnen, diese Einstellung erstmal zu übernehmen.

Sollte das Geschirr nach der Reinigung

• matt und fl eckig sein: Spülstärke erhöhen.

• klebrig sein und Schlieren aufweisen: Spülstärke verringern.

• Deckel der Klarspülkammer wieder einsetzen und festdrehen.

Härtebereich einstellen

Weiches Wasser reinigt besser als hartes, kalkhaltiges. Deshalb ist es wichtig, dass der Härtebereich vor der Benutzung eingestellt wird.

1. Ermitteln Sie den Härtegrad Ihres Wassers mithilfe des beiliegenden Wasserhärte-Tests.
2. Unteren Geschirrkorb herausnehmen.
3. Drehen Sie den Deckel der Regeneriersalz-Kammer 13 gegen den Uhrzeigersinn und nehmen Sie ihn ab.
4. Drehen Sie den Pfeil in der Salzkammer in die geeignete Position:

- Wenn Ihr Wasser dem Härtegrad 4 entspricht, sollte der Pfeil in Mittelposition stehen (siehe Grafi k rechts).

- Je weicher Ihr Wasser ist, desto weiter sollten Sie den Pfeil in Richtung "-" drehen.

Regeneriersalz einfüllen / nachfüllen

Achtung!

Nur Spezialsalz für Geschirrspüler verwenden!

Verschüttetes Salz sofort mit einem feuchten Tuch entfernen, da sonst die Edelstahloberfläche angegriffen wird.

13

• bei Wasserhärte 1 bis 4. Bei ganz weichem Wasser (deutsche Härte 0–0,5 °dH) ist kein Regeneriersalz nötig.
• vor der ersten Inbetriebnahme.

• wenn die Kontrollanzeige 3. Jeuchtet (unmittelbar vor dem nächsten Hauptspülgang, da übergelaufenes Salz den tungen und Sieben des Geräts schaden könnte).

• Falls noch nicht geschehen, unteren Geschirrkorb herausnehmen und Schraubdeckel 13 gegen den Uhrzeigersinn drehen und abnehmen.

• Beim ersten Mal: 750 ml Wasser füllen, damit das Salz nicht verklumpt.
• Trichter in die Salzkammer setzen.
• Salzkammer bis zum Rand mit Salz füllen (ca. 1,5 kg).
• Salz in der Kammer mit Löffelstiel o. Ä. umrühren.
• Deckel im Uhrzeigersinn aufschrauben.
• Den unteren Geschirrkorb wieder einsetzen.

1. Beim ersten Mal: sofort einen Testlauf durchführen (siehe nächsten Abschnitt). Das Programm „Vorspülen“ ist nicht ausreichend.

Testlauf durchführen

Bevor es richtig losgeht, muss ein Testlauf durchgeführt werden, um Produktionsrückstände und überschüssiges Salz zu entfernen und um die einwandfreie Funktion des Geräts zu überprüfen. Der Testlauf wird einmalig nach der Installation ohne Geschirr und ohne Spülmittel durchgeführt. Achten Sie während des Testlaufs auf Wasseraustritt und ungewöhnliche Geräusche.

1. Wasserhahn ganz aufdrehen.
2. Geschirrspülertür schließen.
3. Geschirrspüler einschalten: Taste 1 Ein/Aus drücken. Es ertönt ein kurzes Signal. Zunächst leuchten alle Anzeigen 2 auf. Nach kurzer Zeit leuchtet die Anzeige des Programms »ECO«.
4. Programm starten: Taste 7 Start/Pause drücken. Es ertönt ein kurzes Signal. Das Programm beginnt nach einigen Sekunden. Die Anzeige 2 »ECO« blinkt.
5. Auf Wasseraustritt und ungewöhnliche Geräusche achten.
6. Nach Programmende ertönen 8 Signaltöne.
7. Geschirrspüler ausschalten: Taste1 Ein/Aus drücken.
8. Tür leicht öffnen, damit das Gerät trocknen kann.
9. Wasserhahn zudrehen.

Jetzt geht's ans Spülen

Geschirrspüler beladen

• Damit die Siebe nicht verstopfen, grobe Speisereste und Klebe-etiketten vom Geschirr entfernen.
• Nur Geschirr mit angebrannten oder angetrockneten Speiseresten vorher in Wasser einweichen.
• Zwischen einzelnen Geschirr- und Besteckteilen Zwischenräume lassen.
  – Geschirr mit Öffnung nach unten einräumen, damit das Wasser ablaufen kann.

Oberkorb beladen (Beispiel)

Oberkorb

Für kleines bis mittelgroßes Geschirr wie Gläser, Tassen, Untertassen und Frühstücksteller.

Der Oberkorb kann im unbeladenen Zustand – je nach Geschirrhöhe – auf zwei verschiedene Höhen eingestellt werden. Dazu besitzt der Oberkorb zwei Reihen mit Rollen.

1. Oberkorb bis zum Anschlag nach vorn ziehen.

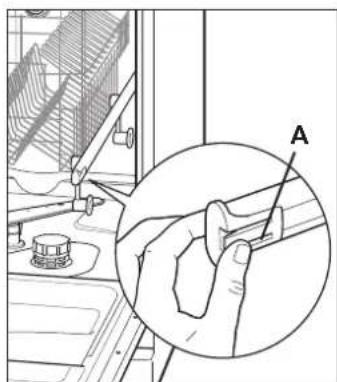

2. Halteklammern A an den Teleskopschienen abnehmen. Dazu die seitliche Zunge leicht abkippen.
3. Den Korb von der Teleskopschiene abziehen.
4. Korb mit der anderen Rollenreihe wieder in die Teleskopschiene einsetzen.
5. Halteklammern A wieder aufstülpen.

Für größeres Geschirr wie Teller, Töpfe, Schüsseln und Pfannen. Besteckkorb bei Bedarf entnehmen. Die hinteren Tellerhalter sind umklappbar.

Für optimale Spülergebnisse Besteck mit dem Griff nach unten in den Besteckkorb stecken. Nur scharfe Gegenstände mit den Griffen nach oben in den Besteckkorb stecken.

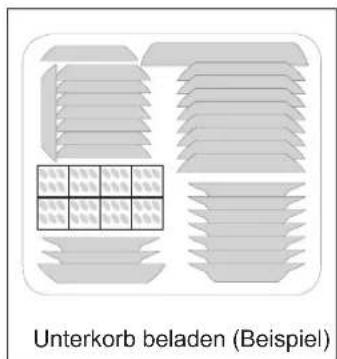

Unterkorb beladen (Beispiel)

Ungeeignetes Geschirr

Ungeeignetes Geschirr
Empfi ndliche Gläser können matt und milchig werden
Geschirr mit Dekor Dekor kann verblassen
Silber	kann anlaufen
Eloxiertes Aluminium	kann abfärben
Zinn	kann matt werden
Holz	kann sich verformen oder reißen
Horn/wärmeempfi ndlicher Kunststoff	kann sich verformen
Geklebte Besteckteile	Kleber kann sich ablösen
Kunsthandwerkliche Stücke	können beschädigt werden

Geschirrspülmittel einfüllen

Nur spezielles Spülmittel für Geschirrspüler in Pulverform oder als Tabs verwenden. Die Packungsangaben zu Dosierung, Wasserhärte und Handhabung beachten.

Tipp: Bei weniger Geschirr (nur ein Korb gefüllt) weniger Geschirrspülmittel benutzen.

1. Hebel an Spülmittelkammer 17 umklappen. Der Deckel springt auf und die beiden Spülmittelkammern werden sichtbar.

2. Spülmittel einfüllen bei Programmen

- mit Vorspülgang

2/3 des Spülmittels in die große Kammer A 1/3 des Spülmittels in die kleine Kammer B geben Tabs in den Besteckkorb legen (lösen sich allmählich auf)

- ohne Vorspülgang

gesamte Spülmittelmenge in die große Kammer A geben. Ist die Spülmittelmenge größer als 25 ml, überschüssiges Spülmittel in die kleine Kammer B geben,

1. Deckel der Kammer 17 zudrücken, bis er einrastet.

Geschirrspüler einschalten

- Zum Einschalten des Geschirrspülers Taste 1 Ein/Aus drücken. Alle Anzeigen 2 leuchten kurzzeitig auf. Danach leuchtet nur das aktuelle Programm.

Programm wählen

- Programmwähler 6 drehen, bis in der Anzeige 2 das gewünschte Programm leuchtet.

A Hauptspülgang B Vorspülgang 17

Programmtabelle
Programmübersicht Programm-		ablauf				Temp. in °C	Dauer in Std.:Min.		Verbrauch 1)
Programm Anwendung		Vorspülen	Spülen	Klarspülen	Trocknen				Liter	kWh
Intensiv	Stark verschmutztes Geschirr, besonders Töpfe und Pfannen	•	•	•	•	6	5	2	: 0	0
Normal	Normal verschmutztes Geschirr	•	•	•	•	5	0	2	: 2	0
ECO2)	Normal verschmutztes Geschirr	•	•	•	•	5	0	2	: 4	0
Klarspülen			•	•	•	4	0	1	: 1	0
Gläser	Normal verschmutzte Gläser	•	•	•	•	40	1:30		13,00	0,65
Kurz	Leicht verschmutzte Gläser und Tassen so-wie Geschirr ohne angetrocknete Speisereste Achtung: Dieses Programm ist ohne Trockenvorgang. Das Geschirr bleibt feucht.		•	•		4 0	0 :		3 0	1
Vorspülen	grobes Vorspülen, wenn Hauptspülgang erst später laufen soll	•				-	0:07		3,5	0,01

1) Werte gelten für Laborbedingungen; im täglichen Betrieb sind Abweichungen möglich.
2) ECO 50°C = Standardprogramm nach DIN EN 50242.

Programm starten, unterbrechen, wechseln

Programm starten

1. Wasserhahn aufdrehen.
2. Taste 7 Start/Pause drücken.

Der Spülgang beginnt nach kurzer Zeit. Die Anzeige 2 des gewählten Programms blinkt.

Laufendes Programm unterbrechen und wechseln

1. Taste 7 Start/Pause drücken.

Der Programmlauf ist unterbrochen, die Anzeige 2 des gewählten Programms leuchtet.

1. Um das Programm

• fortzusetzen, Taste erneut kurz drücken.
Die Anzeige 2 des gewählten Programms blinkt.
- zu beenden. Taste 3 bis 4 Sekunden gedrückt halten.
Das Programm ist beendet (Reset) und Sie können ein neues wählen.

Ausschalten und Ausräumen

Verbrühungsgefahr!

Beim vorzeitigen Öffnen der Tür kann schwallartig heißer Dampf austreten.

Stolpergefahr!

Eine offenstehende Tür kann zur Stolperfalle werden.

1. Geschirrspüler ausschalten: Taste 1 Ein/Aus drücken.
2. Wasserhahn zudrehen.
3. Tür leicht öffnen, bis das Geschirr abgekühlt ist.
4. Geschirrkörbe ausräumen. Tipp: Zuerst den Unterkorb ausräumen, damit kein Wasser vom Oberkorb auf das untere Geschirr tropft.
5. Tür offen lassen, damit das Gerät trocknen kann.

Pflege und Wartung

Stromschlaggefahr! Kurzschlussgefahr!

Gerät vor dem Reinigen ausschalten und Netzstecker ziehen bzw. Sicherung ausschalten!

Gerät nie mit Wasserschlauch abspritzen!

Gerätefront und Bedienblende reinigen

Achtung!

Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.

Die Türdichtung ist empfindlich gegen Öl und Fett – das Gummi wird dadurch porös und spröde.

1. Gerät von außen mit einem feuchten Lappen und etwas Allzweckreiniger abwischen und trocken nachwischen.
2. Speisereste auf Türdichtung und Türinnenseite regelmäßig mit einem feuchten Tuch entfernen.

Siebe reinigen

Die Speisereste in den zwei Sieben im Innenraum – Hauptsieb und Feinsieb – regelmäßig entfernen.

1. Unteren Geschirrkorb leeren und herausnehmen.
2. Hauptsieb nach links drehen und nach oben herausnehmen.
3. Grobsieb und Feinsieb herausnehmen.
4. Alle Siebe sorgfältig unter fließendem Wasser reinigen.
5. Grobsieb und Feinsieb wieder einsetzen.
6. Hauptsieb einsetzen und bis zum Anschlag nach rechts drehen.

Sprüharme reinigen

Die Düsen der Sprüharme können verkalken oder durch Speisereste verschmutzen. Die Düsen regelmäßig kontrollieren und bei Bedarf reinigen.

Vorbereitung

1. Beide Körbe leeren
2. Unterkorb herausziehen.

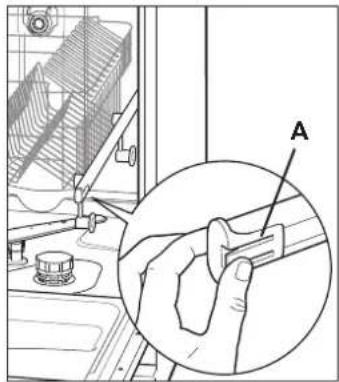

3. Wahlweise auch den Oberkorb herausziehen. Dazu die Halteklammern A abziehen.

Hauptsieb Grobsieb Feinsieb

1. Kunststoff-Überwurfmutter am Sprüharm im Uhrzeigersinn drehen und lösen. Sprüharm nach unten abziehen.
2. Düsen unter fl ießendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen und Überwurfmutter gegen den Uhrzeigersinn festdrehen. Der Sprüharm muss fest sitzen und sich frei drehen.

Unterer Sprüharm (am Geräteboden)

1. Sprüharm nach oben herausziehen.
2. Düsen unter fl ießendem Wasser reinigen.
3. Sprüharm wieder auf die Achse setzen. Der Sprüharm muss fest sitzen und sich frei drehen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob sich die Störung be sei ti gen lässt.

Problem Mögliche Ursachen Lösungen, Tipps
Gerät lässt sich nicht einschalten. Anzeige bleibt dunkel.	Das Gerät ist vom Netz getrennt. Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät.
Signaltöne Das Gerät bestätigt jeden Tastendruck mit einem Signalton. Dies ist kein Fehler.
Spülprogramm läuft nicht.	Taste Start/Pause nicht gedrückt.	Taste Start/Pause drücken.
	Programm unterbrochen.	Programm mit Taste Start/Pause fortsetzen.
	Tür ist nicht fest geschlossen.	Tür fest verschließen.
	Wasserhahn nicht geöffnet.	Wasserhahn ganz aufdrehen.
Spülprogramm startet nicht oder stoppt.	Zulaufschlauch defekt oder Überlaufgefahr: das elektrische Wasserstoppsystem hat sich aktiviert.	Rufen Sie unsere Fachberatung an.
Kontrollanzeige leuchtet, obwohl Salz nachgefüllt wurde.	Salz ist verklumpt.	Mit einem Löffelstiel o. Ä. umrühren.
Wasser läuft nicht oder nur sehr langsam ein.	Wasserhahn nicht ganz geöffnet. Wasserhahn ganz aufdrehen.
	Zulaufschlauch ist gcknickt oder ver-dreht.	Zulaufschlauch ordnungsgemäß instal-lieren .
Wasser läuft nicht ab.	Siebe sind verstopft.	Siebe reinigen.
	Ablaufschlauch ist gcknickt, verdrcht, wurde verlängert, hängt zu hoch oder zu tief.	Ablaufschlauch ordnungsgemäß instal-lieren.
Gerät ist undicht.	Türdichtung nicht intakt.	Neue Türdichtung bei unserem Technik Service 24 bestellen.
	Zulaufschlauch defekt.	Zulaufschlauch durch den Technik Service 24 ersetzen lassen.
	Ablaufschlauch defekt.	Ablaufschlauch durch den Technik Service 24 ersetzen lassen.
Beläge oder Schlieren auf dem Geschirr.	Salz ist leer.	Direkt vor nächstem Spülgang Salz nachfüllen.
	Klarspüler falsch dosiert.	Klarspülerdosierung einstellen.
	Salz ist verklumpt.	Mit Löffelstiel o. Ä. umrühren.
Problem	Mögliche Ursachen	Lösungen, Tipps
Gehvicht richtig sauber.	Falsches Programm gewählt.	Siche „Programmtabelle".
	Speisereste sind zu stark angetrocknet.	Geschirr vorher einweichen.
	Spülmittelmenge zu gering oder zu groß.	Packungsangaben und Wasserhärte beachten.
	Geschirr ist nicht optimal eingeräumt.	Geschirrspüler richtig beladen.
	Sprüharme können nicht ungehindert drehen.	Geschirrspüler richtig beladen.
	Düsen der Sprüharme verstopft.	Düsen reinigen.
	Wasserdruck zu niedrig.	Wasserhahn ganz aufdrehen.
Ungewöhnliche Geräusche beim Herausziehen und Einschieben des Oberkorbs.	Geräusche beim „Andocken“ des Oberkorbs an die Wasserversorgung des Sprüharms, wenn die Dichtungen trocken sind.	Kein Defekt.
Aufheizphase dauert länger.	Fehlfunktion des Temperatursensors oder des Heizelements.	Technik-Service 24 benachrichtigen.

Gefahr!

Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Siekönnensichundspätere Benutzerin Gefahrbringen. Nurautorisierte Fachkräftedürfen der Repratfaseln

Unser Service

Bei Rückfragen oder eventueller Fehlfunktion des Geräts wenden Sie sich bitte zunächst an un sere Fach beratung: Tel. [phone]*, Mo. bis Fr. 7 ^00 –20 ^00 Uhr, Sa. 8 ^00 –16 ^00 Uhr.

Im Störungsfall, oder wenn Sie ein Ersatzteil benötigen, verständigen Sie bitte unseren Technik Service 24: Tel. [phone]*, Mo. bis Fr. 8 ^00 –21 ^00 Uhr, Sa. 8 ^00 –14 ^00 Uhr. *(0,14 Euro / Minute Festnetz / Mobilfunk max. 0,42 Euro/Min.)

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung: hanseatic Geschirrspüler WQP8-9249B Bestellnummer: 557 646 (weiß), 557 610 (silber)

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus zum weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
-Formteileausgeschäumtem,FCKW-freiemPolystyrol(PS)
– Folien und Beutel aus Polyäthylen (PE)
-SpannbänderausPolypropylen(PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Haupt ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

Symbole

3in1-Tabs 11

A

Abfl ussquerschnitt 9

Ablaufhöhe 24

Ablaufschlauch 9

Alarmton.Siehe Signalton

Anschluss, elektrischer 10

Aufstellen 8

Ausräumen 17

Ausrichten 8

Ausschalten 17

B

Bedienelemente 4

Beladen 14

Beläge 20

Besteckkorb 15

Bestellnummer 21

Bestimmungsgemäßer

Gebrauch 2

E

Einschalten 15

Elektrischer Anschluss 10

Energieverbrauch 24

Entsorgung 22

Explosionsgefahr 6

F

Fachberatung 21

Fassungsvermögen 24

Fehlersuchtabelle 20

Frost 6

G

Gerätebezeichnung 21

Geschirr, ungeeignetes 14

Geschirr, unsauber 21

Geschirrspüler beladen 14

Geschirrspüler einschalten 15

Geschirrspülmittel einfüllen 15

Gewitter 6

H

Härtebereich einstellen 12

Hermes Service-Team 21

K

Klarspüler 11

einfüllen 11

Kontrollanzeige 11

L

Lieferumfang 2

Lösungsmittel 6

N

Netzanschluss/-stecker 10

Nischenmaße 8

0

Oberkorb beladen 14

P

Pfl ege und Wartung 18

Probleme 20

Produktionsrückstände 13

Programmtabelle 16

R

Regeneriersalz einfüllen 12

Reinigen, Gerät 18

S

Salz, überschüssiges 13

Schlauch

Ablauf- 9

Zulauf- 10

Schlauchhalter 9

Schlauchlänge 9

Schlieren 20

Schraubanschluss 10

Schraubfüße 8

Service 21

Sicherheitshinweise 5

Siebe 18

Signalton 17

Sprüharme 18

Spülen 14

Spülergebnis schlecht 21

Spülmittel einfüllen 15

Spülmittelkammer 15

Standort 8

T

Taste

Start/Pause 16

Technische Daten 24

Testlauf 13

Ton.Siehe Signalton

Transport 8

U

Umweltschutz 22

Unsauberes Geschirr 21

Unterkorb beladen 14

Urlaub 6

V

Vergiftungsgefahr 6

Vorspülgang 15

W

Wartung 18

Wasser-Ablauf 9

Wasser-Zulauf 10

Wasserdruck 10,24

Wasserhärte 12

Wasserstoppsystem 20

Wasserverbrauch 24

Z

Zulauf-Schlauch 10

Netzanschluss 230 V~ / 50 Hz
Leistungsaufnahme 1930 W
Absicherung 10 A
Fassungsvermögen9Maßgedecke
Maße (H/B/T) in cm 85,0 x 45,0 x 60,0
Leergewicht ca. 36 kg
Wasserdruck (Fließdruck) 0,4 – 10 bar (0,04 – 1,00 MPa)
Zulauftemperatur max. 60 °C
Ablaufhöhe	40 – 100 cm
Wasserverbrauch/Energieverbrauch ^12)	ca. 12 Liter / 0,81 kWh
Energieeffi zienzklasse ^12)	A
Reinigungswirkungsklasse ^12)	A
Trockenwirkungsklasse ^12)	A
Gcräusch ^3)	48 dB(A)
Durchschnittlicher Jahresverbrauch ^4)	178,2 kWh / 2640 Liter

1) Bewertung von A bis G (= niedriger/hoher Verbrauch bzw. beste/schlechteste Reinigungs- bzw. Trockenwirkung).

2) Werte ermittelt im Standardprogramm (ECO 50°C) mit Standardbefüllung und Kaltwasserzulauf nach DIN EN 50242.

3) Geräuschemission im Standardprogramm, ermittelt nach EG-Richtlinie 86/594/EWG.

4) 220 mal Standardprogramm (ECO 50°C) nach DIN EN 50242.

Das Gerät entspricht den harmonisierten europäischen Normen in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EC
– Elektromagnetische Verträglichkeit 204/108/EC

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
