BEDIENUNGSANLEITUNG TD 1000 S Telestar

1 Inhaltsverzeichnis

1. Inhaltsverzeichnis 2

2. Abbildungen.... 4

3. Bitte zuerst lesen 6

Wichtige Hinweise zur Bedienung .....6

Entsorgungshinweis....6

Sicherheitshinweise 7

Betriebspausen....7

Entsorgung von elektrischen und elektronischen Geräten. 8

1. Anschluss....9

4.1 Netzanschluss 9

4.2 Außeneinheit 9

4.2.1 Einzelbetrieb 9

4.3 Anschluss an ein Fernsehgerät .....9

1. Erstinstallation 9

2. Benutzereinstellungen ..... 10

6.1. OSD Einstellungen ..... 10

6.1.1. Menüsprache ..... 10

6.1.2. Anzeigedauer Menüs ..... 10

6.2. A/V Ausgang einstellen....10

6.3. Uhrzeit einstellen....11

6.3.1. GMT Zeitzone....11

6.3.2. Datum....11

6.3.3. Aktuelle Zeit 12

6.3.4. Sommerzeit 12

6.3.5. Datumsformat....12

6.4. Timer einstellen....12

6.4.1. Timer Nummer 12

6.4.2. Timer Modus 12

6.4.3. Wiederholungsmodus....13

6.4.4.Startzeit 13

6.4.5. Stoppzeit 13

6.4.6. VCR Aufnahme 13

6.4.7. Programm....14

6.4.8. TV/Radio 14

6.5. Kindersicherung 14

1. Installation.... 15

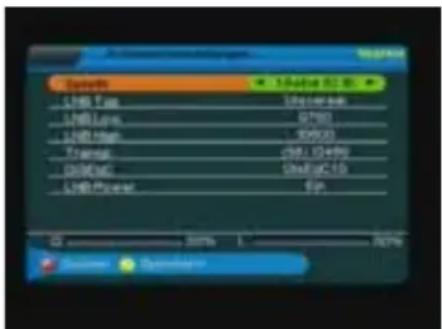

7.1. Antenneneinstellungen ..... 15

7.1.1. Automatische Programmsuche ..... 16

7.1.2. Manuelle Programmsuche ..... 16

7.2. Satellitenliste....17

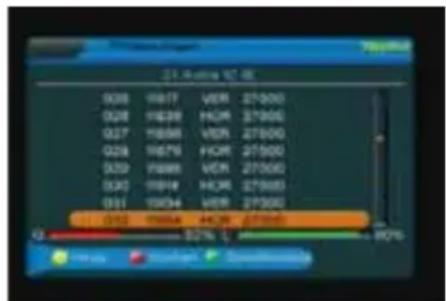

7.3. Transponder Liste ..... 17

7.3.1. ManuelleTranspondersuche....17

7.4. Motor Konfiguration....17

7.4.1. Ost- und Westgrenzen einstellen....18

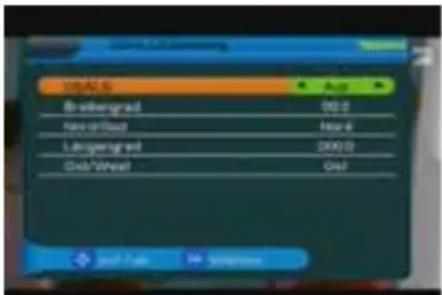

7.5.USALS....18

7.6. Software Update via Satellit .....19

8. Programme bearbeiten.... 19

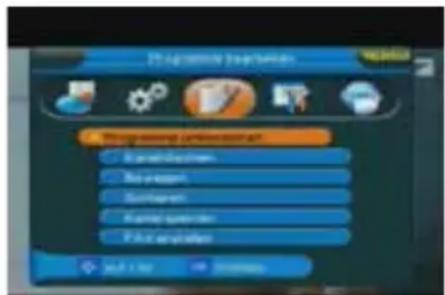

8.1. Programme umbenennen ..... 19

8.2. Kanal löschen 20

8.3. Kanal verschieben....20

8.4. Kanal überspringen....20

8.5. Programme sperren .....21

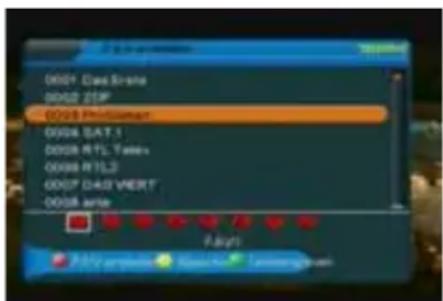

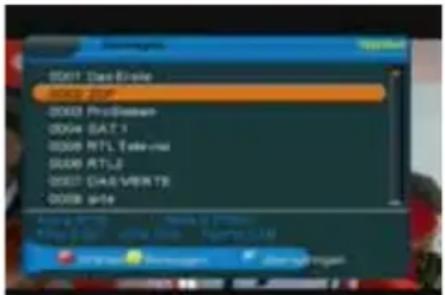

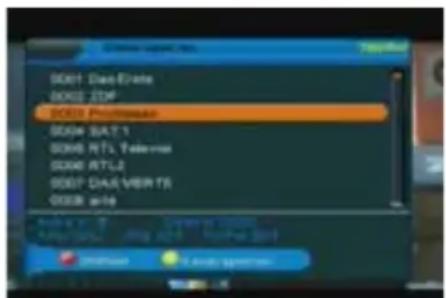

8.6. Favoritenliste erstellen .....21

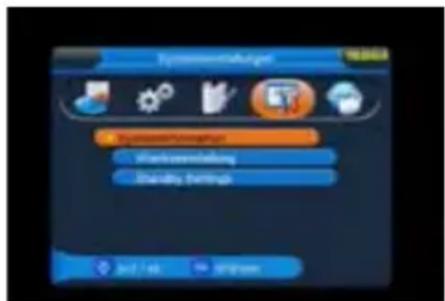

9. Systemeinstellungen.... 22

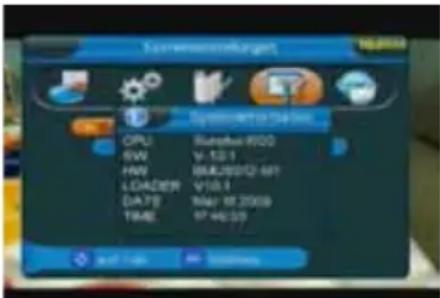

9.1. Systeminformation....22

9.2. Werkseinstellungen....22

9.3. Standby Display 23

9.3.1. Standby Mode 23

9.3.2. Standby Display 23

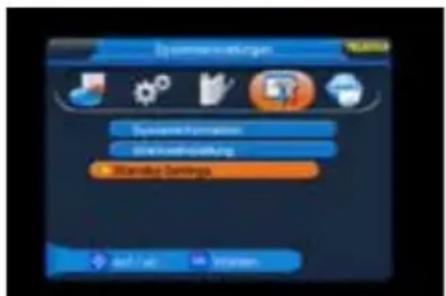

9.3.3. Three Hours Auto Standby....23

10. Spiele 24

11. Bedienung 24

11.1. Ein- und Ausschalten .....24

11.2. Programmwahl 24

11.2.1. Mit Hilfe der Programm auf/ab-Tasten.....24

11.2.2. Mit Hilfe der Zehnertastatur .....24

11.2.3. Mit Hilfe der Programmliste .....25

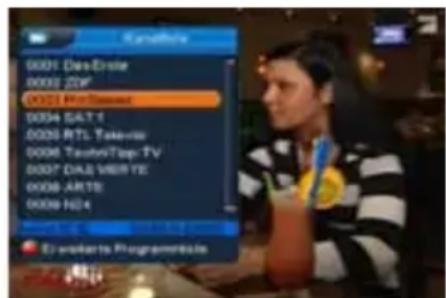

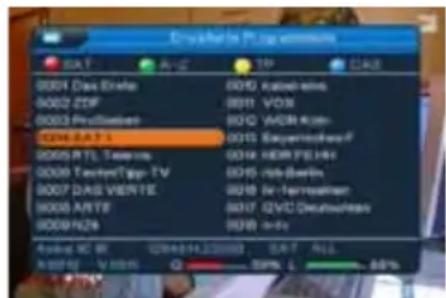

11.2.4. Mit Hilfe der Favoritenliste 25

11.2.5. Aufrufen gesperrter Programme .....26

11.2.6. Infobox 26

11.3. Lautstärkeregelung .....26

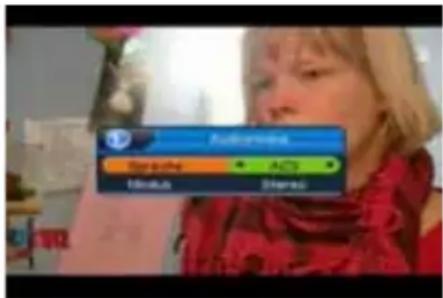

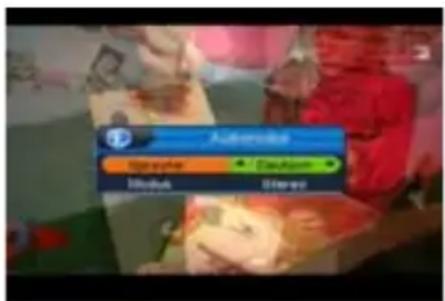

11.4. Auswahl einer anderen Sprache....26

11.5. Dolby Digital 27

11.6. TV/Radioumschaltung....27

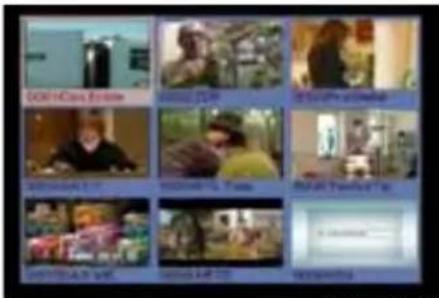

11.7.Multi Picture....27

11.8. Rückkehr zum zuletzt eingestellten Programm. . 28

11.9. Weitere Programminformationen .....28

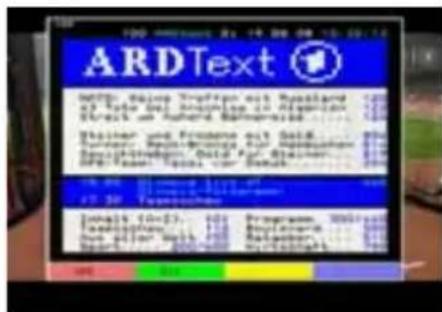

11.10.Videotext 28

11.11. Untertitel 29

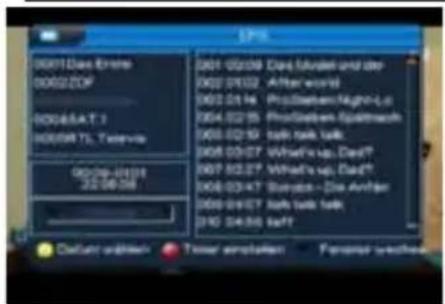

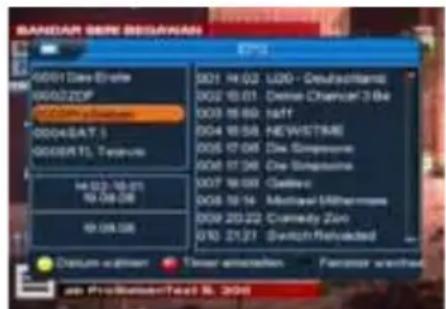

11.12. Elektronische Programminfo EPI .....29

11.12.1. EPI Tagesvorschau ....30

11.12.2. EPI Timer 30

12. Funktionstasten.... 30

12.1. Rot....31

12.2. Grün....31

12.3. Gelb....31

12.4. Blau....31

13. Technische Daten 32

14. Fehlersuchhilfen 33

Für den täglichen Gebrauch 34

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 05/10

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

Sehr geehrter Kunde:

Vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben.

Sollte Ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.

Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 01805-50 34 08 (0,14 €/Min. aus dem dt. Festnetz, max. 0,42 €/Min. aus dem Mobilfunk)

für Österreich: 0 820-550 567 (0,14 €/min)

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an 01805-50 34 09 senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein:

Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 54552-Dreis-Brück

Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend

2 Abbildungen

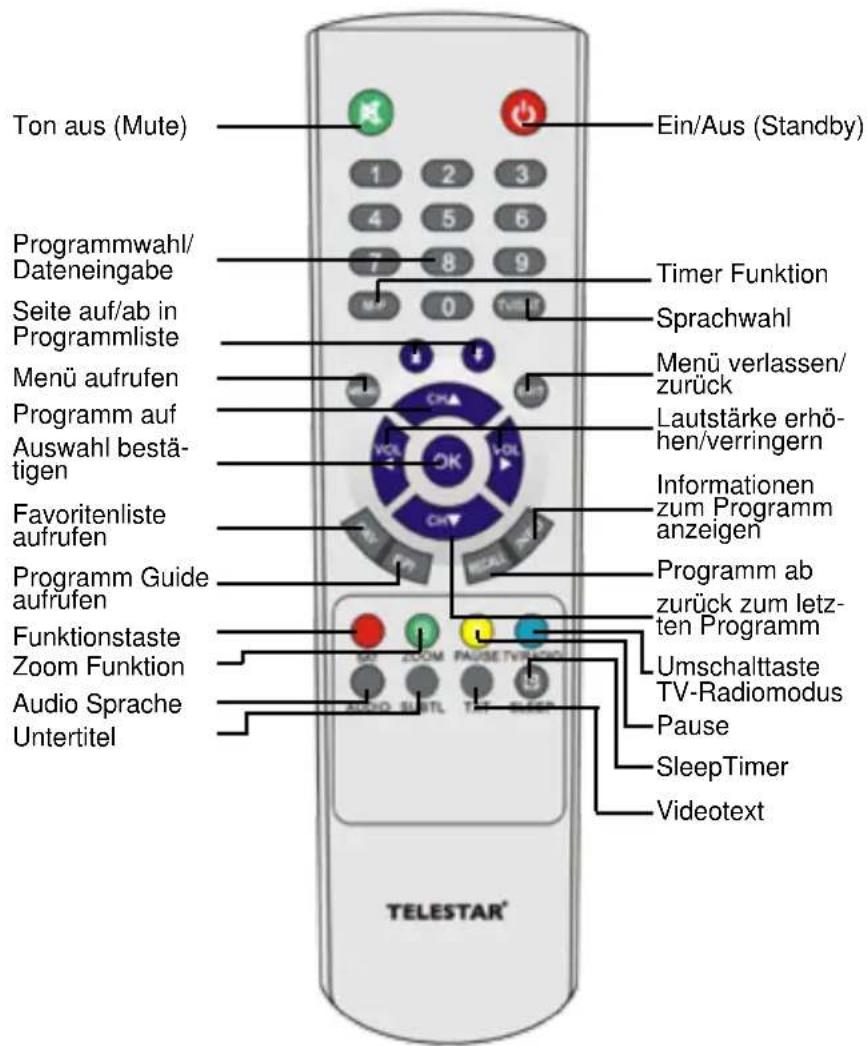

Fernbedienung

Ton aus (Mute) Programmwahl/ Dateneingabe Seite auf/ab in Programmliste Menü aufrufen Programm auf Auswahl bestätigen Favoritenliste aufrufen Programm Guide aufrufen Funktionstaste Zoom Funktion Audio Sprache Untertitel Ein/Aus (Standby) Timer Funktion Sprachwahl Menü verlassen/ zurück Lautstärke erhö- hen/verringern Informationen zum Programm anzeigen Programm ab zurück zum letz- ten Programm Umschalttaste TV-Radiomodus Pause SleepTimer Videotext TELESTAR®

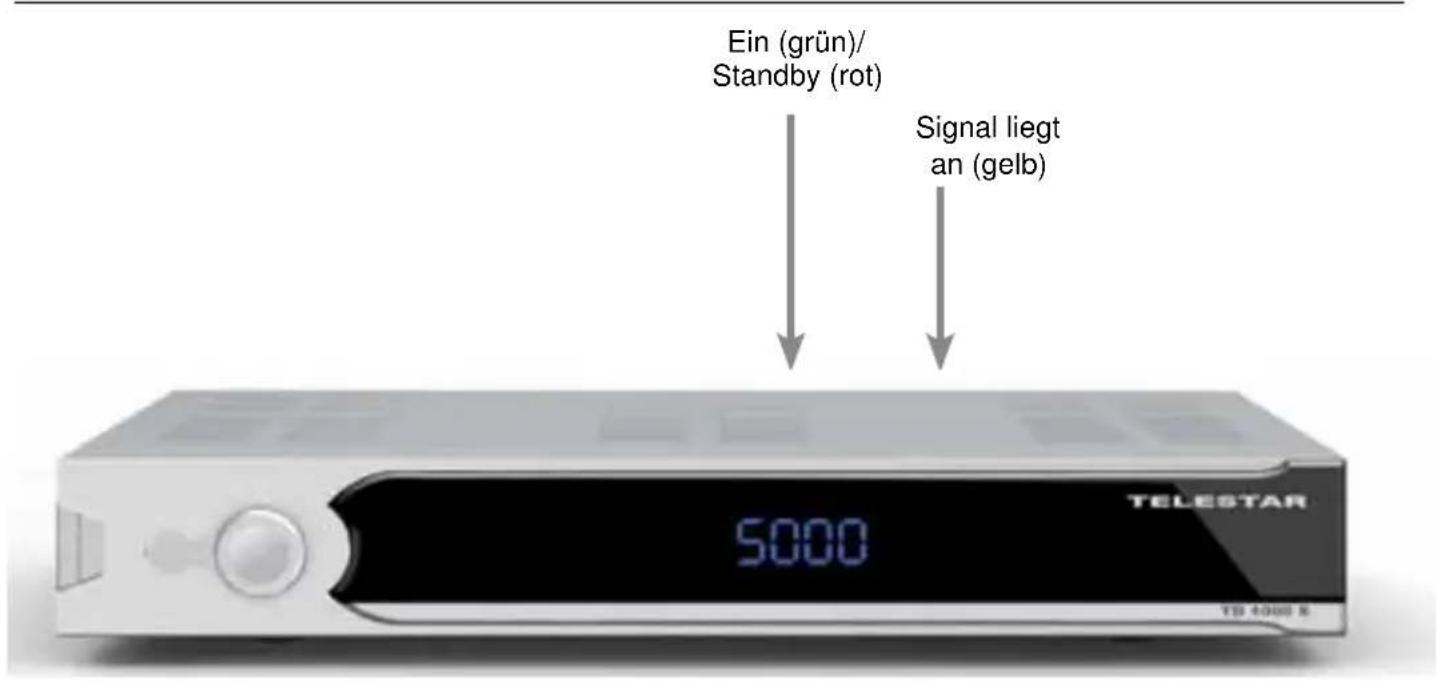

Ein (grün)/ Standby (rot) Signal liegt an (gelb) 5000 TELESTAR TD 4000 R

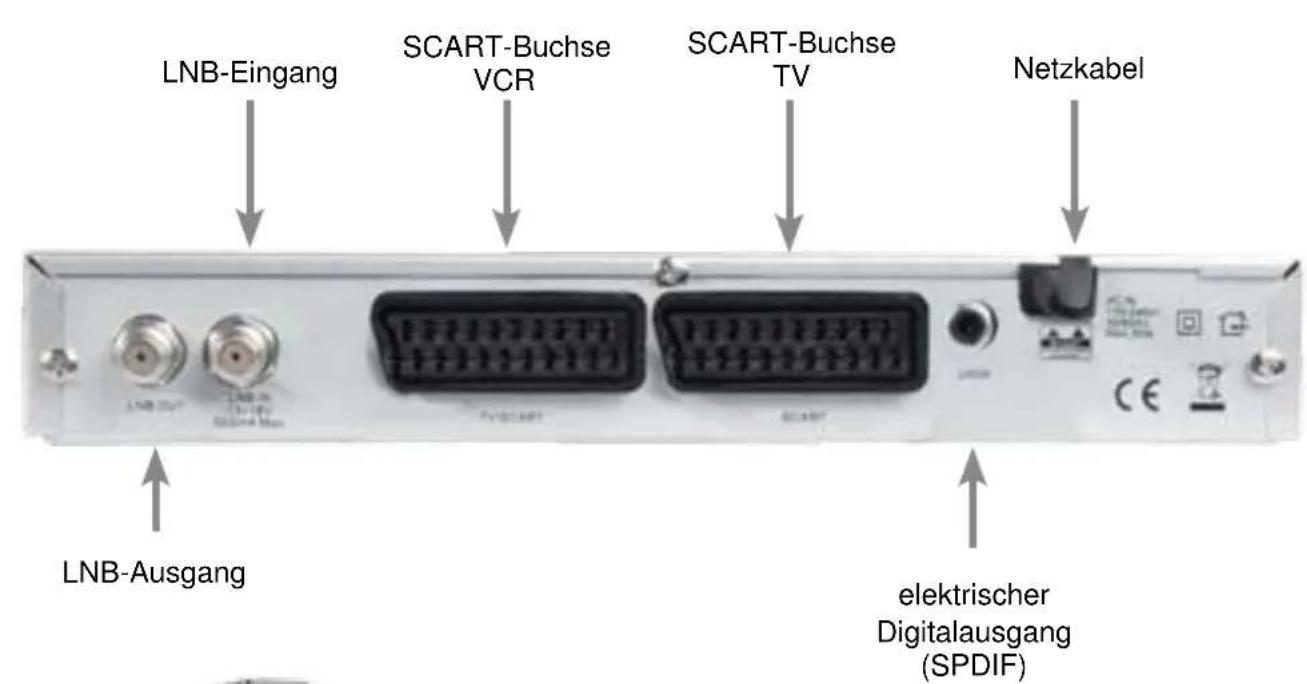

LNB-Eingang SCART-Buchse VCR SCART-Buchse TV Netzkabel LNB-Ausgang elektrischer Digitalausgang (SPDIF)

alternative Installation mit Hilfe der Standfüße (im Lieferumfang enthalten)

3 Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle AAA), 2 Standfüße für die senkrechte Installation.
Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.
Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die Sicherheitshinweise in Kapitel 3.
Die Kapitel 4, 5 und 7 beschreiben den Anschluss und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
Die Kapitel 6 und 10 beschreiben alle Funktionen, die für den täglichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
In Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern.
Die technischen Daten finden Sie in Kapitel 12.
Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 13.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschirm-einblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als „MENÜ“ zusammengefaßt. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. (Näheres zu den Funktionstasten finden Sie in Kapitel 11)

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im Display angezeigt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Achtung! Wichtige Sicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE.

SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann und das Gerät sich nicht überhitzt.

2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.

3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.

4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzu schalten.

6. Das Stromkabel muss korrekt angeschlossen werden. Berühren Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5°C bis 40°C betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen.

CE-Zeichen für europäische Märkte

Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

4cm 1

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der Artikel muss an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer und elektronischer Geräte abgegeben werden. Indem Sie sicherstellen, dass dieses Gerät fachgerecht entsorgt wird, tragen Sie dazu bei, dass negative Auswirkungen auf die Umwelt sowie auf die menschliche Gesundheit vermieden werden, die entstehen könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird. Die Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu bewahren. Für genauere Informationen zur Entsorgung dieses Geräts wenden Sie sich an Ihre örtliche Behörde, an die Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie dieses Gerät erworben haben.

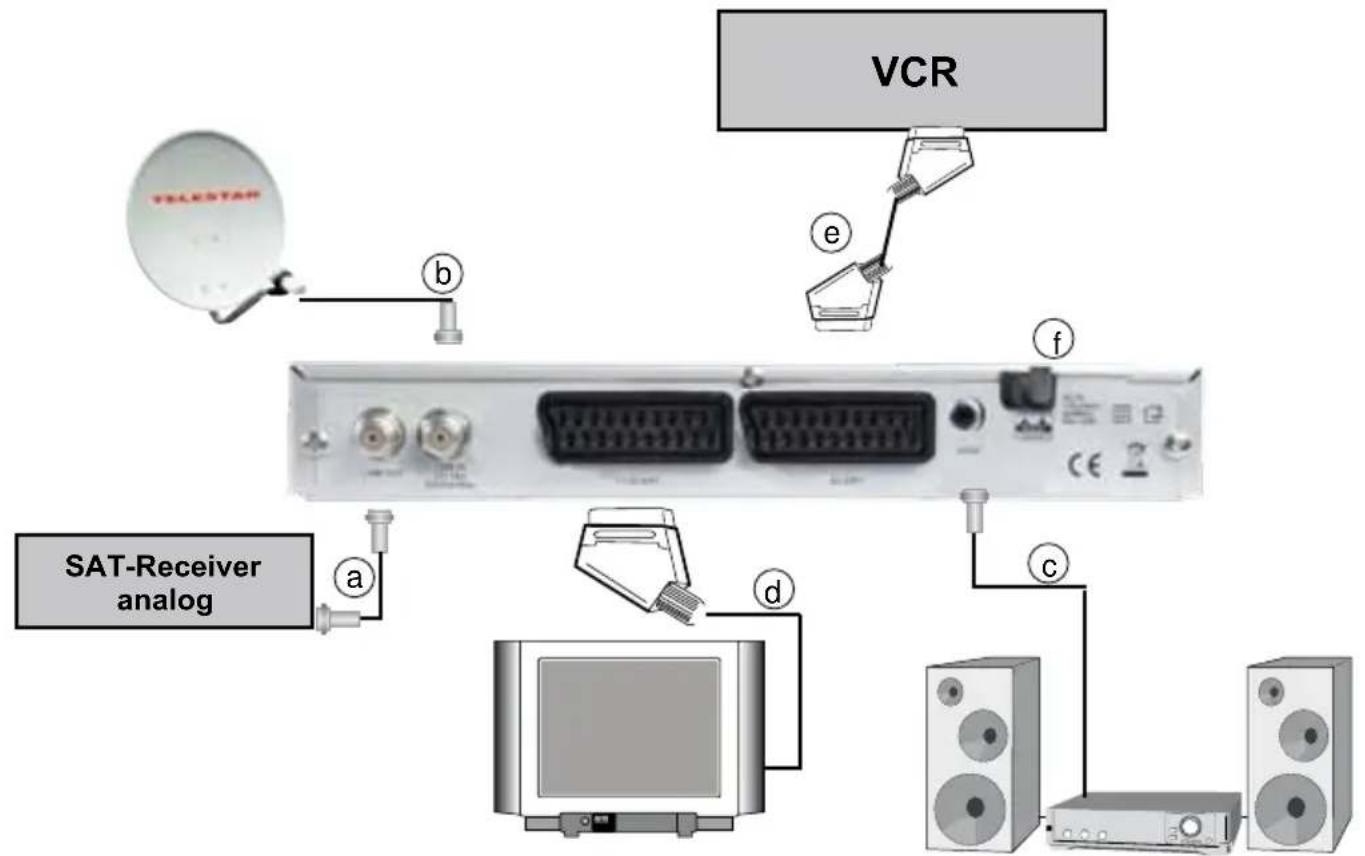

Anschluss des DVB-Receivers an eine Sat-Anlage

a. Durchschleiftuner zum Anschluss eines analogen Sat Receivers
b. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers.
c. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
e. Scartverbindung des DVB-Receivers mit einem Videorekorder
f. Netzverbindung

Die im Folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 8.

4.1 Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.

a Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch das Netzkabel mit einer Steckdose 230 V/50-60 Hz.

4.2 Außeneinheit

4.2.1 Einzelbetrieb

b Verbinden Sie den LNB-Eingang des Digital- Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 „Einstellungen“.

4.3 Anschluss an ein Fernsehgerät

d Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf Sat-Betrieb umgeschaltet.

5. Erstinstallation

Verbinden Sie den Satellitenreceiver über Scart mit dem Fernseher, stecken Sie das Antennenkabel in die dafür vorgesehene Buchse am Receiver (LNB in) und stecken Sie den Netzstecker in die Steckdose.

Schalten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung ein.

Drücken Sie die Taste MENÜ.

Nun Befinden Sie sich im Hauptmenü.

Hier können Sie mit Hilfe der VOL+/VOL- Tasten folgende Punkte anwählen:

• 1. Benutzereinstellungen
• 1. Installation
• 1. Programme bearbeiten
• 1. Systemeinstellungen
• 1. Spiele

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Benutzereinstellungen“

6. Benutzereinstellungen

Der Menüpunkt Benutzereinstellungen gliedert sich in folgende Unterpunkte:

• 6.1. OSD Einstellungen
• 6.2. A/V Ausgang einstellen
• 6.3. Uhrzeit einstellen
• 6.4. Timer einstellen
• 6.5. Kindersicherung

6.1. OSD Einstellungen:

Wählen Sie mit den Tasten CH+/CH- den Punkt OSD Einstellungen, drücken Sie die Taste OK. In den OSD Einstellungen können Sie die Menüsprache und die Menü-Anzeigedauer einstellen.

6.1.1. Menüsprache

Wählen Sie mit den Tasten CH+/CH- die Zeile „Menüsprache“ aus. Sie können zwischen folgenden Sprachen wählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Russisch, Türkisch und Arabisch. Wählen Sie die gewünschte Sprache mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen Sie zu den Benutzereinstellungen zurück.

6.1.2. Anzeigedauer Menüs

Wählen Sie mit den Tasten CH+/CH- die Zeile „Anzeigedauer Infobox“ aus. Bestimmen Sie die Dauer der Menüeinblendungen in diesem Menüpunkt: Die Einblendedauer kann in Sekundenschritten zwischen 2 und 10 Sekunden gewählt werden (Standardeinstellung: 5 Sekunden). Wählen Sie die gewünschte Anzeigedauer mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen Sie zu den Benutzereinstellungen.

6.2. A/V Ausgang einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt A/V Ausgang einstellen, drücken Sie die Taste OK. In diesem Menü können Sie die TV Norm, den Videomodus und das Bildformat einstellen.

6.2.1. TV Norm

Hier können Sie zwischen den Fernsehnormen PAL, PAL60, NTSC und automatischer Normwahl wählen (Voreinstellung:

Auto). Wählen Sie die gewünschte Fernsehnorm mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zurück zu den Benutzereinstellungen.

6.2.2. Video Modus

Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farbmodi wählen. Zur Auswahl stehen folgende Modi: RGB (Standardmodus) und CVBS. Wählen Sie den gewünschten Farbmodus mit Hilfe der VOL+/VOL- Tasten. Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den Benutzereinstellungen zurück.

6.2.3 Bildformat

Hier wählen Sie das Bildformat aus. Sie können zwischen den Optionen 4:3LB (4:3 Letterbox, automatische Bildumschaltung, voreingestellter Standard), 4:3PS (4:3 Pan & Scan) und 16:9. Wählen Sie das gewünschte Bildformat mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den Benutzereinstellungen.

6.3. Uhrzeit einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt „Uhrzeit einstellen“, drücken Sie die Taste OK. In diesem Menüpunkt können Sie die Zeitzone, das Datum, die aktuelle Uhrzeit, Sommer- oder Winterzeit und das Format der Datumsanzeige einstellen. Markieren Sie die gewünschte Menüzeile mit den Tasten CH+/CH- und gehen Sie wie folgt vor:

(ACHTUNG: diese Einstellungen sollten korrekt vorgenommen werden, da sonst die Timerfunktion nicht richtig funktioniert!)

6.3.1. GMT Zeitzone

Die Uhr Ihres Receivers wird über Satellit auf Greenwich Mean Time synchronisiert. In dieser Zeile können Sie mit den VOL+/VOL- Tasten die Differenz zur GMT bestimmen.

(GMT-Einstellungen für Deutschland: GMT + 1)

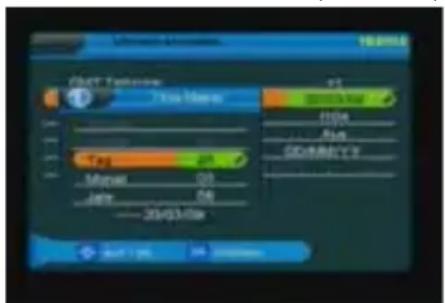

6.3.2. Datum

Markieren Sie die Zeile Datum durch Drücken der CH+/CH-Tasten und drücken Sie anschließend OK. Es öffnet sich ein Fenster, in welchem Sie das Datum einstellen können. Durch Drücken der CH+/CH- können Sie zwischen Tag, Monat und Jahr navigieren. Über die Zehnertastatur Ihrer Fernbedienung können Sie in der jeweiligen Zeile den richtigen Wert eintragen. Haben Sie die Datumsänderung vorgenommen, bestäti-

iN071-52000 Datum 20/03/08 Aktuelle Zeit 1104 Summengesat Plus Ezugsenschneut DD/EBVY-V Sachwert

(Bild 6-3-1)

Track Name 1 Tus Ham 2 10s 5s GND 23/03/06 + 5s 5s 50ms

(Bild 6-3-2)

gen Sie die Eingabe durch Drücken der OK Taste. Sie gelangen zurück in das Menü „Uhrzeit einstellen“.

Shift Substrate Time/Hours 20/03/09 11:04 Aid DQ/03/09 11:04 + 07 - 01+ +/-

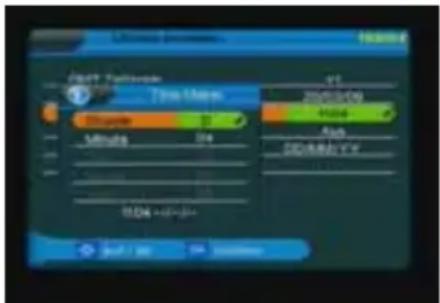

(Bild 6-3-3)

6.3.3. Aktuelle Zeit

In dieser Zeile können Sie die aktuelle Zeit eingeben. Markieren Sie durch Drücken der CH+/CH- Tasten den Menüpunkt „Aktuelle Zeit“ und drücken Sie anschließend OK. Es öffnet sich ein neues Fenster in welchem Sie mit der Zehnertastatur der Fernbedienung die Uhrzeit über das Feld Stunde und das Feld Minute eingeben können. Nach der Eingabe gelangen Sie durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“

6.3.4. Sommerzeit

Markieren Sie die Zeile „Sommerzeit“ und aktivieren bzw. deaktivieren Sie die Sommerzeit durch Drücken der VOL+/VOL-Tasten. Nach der Eingabe gelangen Sie durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“

6.3.5. Datumsformat

Ändern Sie in dieser Zeile das Format, in welchem das aktuelle Datum angezeigt werden soll. Es stehen Ihnen drei unterschiedliche Formate der Datumsanzeige zur Verfügung, zwischen denen durch Drücken der VOL+/VOL- Tasten gewählt werden kann.

Wenn Sie alle Änderungen gemäß Ihren Wünschen durchgeführt haben, markieren Sie die Menüzeile „Speichern“ und kehren durch Drücken der OK Taste in das Menü „Benutzereinstellungen“ zurück. Gleichzeitig werden die vorgenommenen Änderungen gespeichert.

System Status: 100% LED/Chromatograph A/Fy Kursung- undesamt Lifjahrte umbedatum Target dachkeiten Konzernbemprung lauf 1 bis 200000

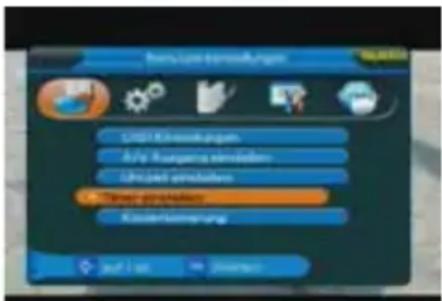

(Bild 6-4)

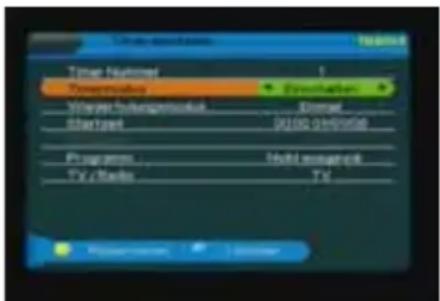

6.4. Timer einstellen

Ihr Satellitenreceiver verfügt über 8 Timer. Ist ein Timer aktiviert, schaltet sich der Receiver zur eingestellten Uhrzeit automatisch auf das eingestellte Programm. Um die Timereinstellungen aufzurufen, wählen Sie in den Benutzereinstellungen den Punkt „Timer einstellen“ über die CH+/CH-Tasten. Bestätigen Sie die Wahl mit OK. Das Menü teilt sich in sieben Unterpunkte.

Time Format Timeline Preview Weather Schedule Startset 01:00 01:00:00 Programs... TJx @Ms Build Manager TJx

(Bild 6-4-1)

6.4.1. Timer Nummer

Hier können Sie über die VOL+/VOL- Tasten Ihrer Fernbedienung zwischen acht unterschiedlichen Timern wählen

6.4.2. Timermodus

In dieser Menüzeile aktivieren Sie die Timerfunktion Ihres Digitalreceivers. Sie gelangen zum Timermodus durch Drücken der CH+/CH- Taste. ist die Timerfunktion ausgeschaltet. Durch Drücken der VOL+/VOL- Tasten können Sie nun zwischen

verschiedenen Timeroptionen wählen. (Optionsmöglichkeiten: Einschalten, Ausschalten, VCR Aufnahme).

6.4.3. Wiederholungsmodus

In diesem Menüpunkt können Sie die Wiederholrate eines eingestellten Timers wählen. Wählen Sie die Zeile „Wiederholungsmodus“ über die CH+/CH- Tasten Ihrer Fernbedienung. Durch Drücken der Tasten VOL+/VOL- bestimmen Sie, wie oft der eingestellte Timer aktiviert wird. Folgende Optionen stehen zur Verfügung: Einmal, Jeden Tag, nur werktags (Woche 1-5) oder nur am Wochenende (Woche 6-7). Treffen Sie Ihre Auswahl durch Drücken der VOL+/VOL- Tasten, bestätigen Sie anschließend mit OK.

6.4.4. Startzeit

Haben Sie den Timermodus aktiviert, können Sie in dieser Zeile die gewünschte Startzeit des Timers einstellen. Markieren Sie über die CH+/CH- Tasten die Zeile Programm und Drücken Sie OK. Es öffnet sich ein Fenster, in welchem Sie das Programm auswählen können, welches beim Einschalten des Timers gezeigt bzw. in der VCR Aufnahme aufgezeichnet werden soll. Markieren Sie mit Hilfe der CH+/CH- Tasten das gewünschte Programm und drücken Sie OK. Wählen Sie anschließend durch Drücken der CH+/CH- Tasten die Zeile Startzeit und drücken Sie OK. Es öffnet sich ein weiteres Menü, in welchem Sie Zeile für Zeile die Uhrzeit (Stunde und Minute) und das Datum (Tag, Monat und Jahr) des Timerereignisses eingeben können. Wählen Sie durch Drücken der CH+/CH- Tasten die entsprechende Menüzeile aus und geben Sie über die Zehnertastatur Ihrer Fernbedienung die entsprechenden Werte ein. Haben Sie alle werte eingegeben, bestätigen Sie die Eingabe durch Drücken der OK Taste.

6.4.5. Stoppzeit

Geben Sie in dieser Zeile die Endzeit des Timerereignisses ein. Die Eingabe funktioniert genau wie bei der Eingabe der Startzeit (siehe 6.4.4.). Bitte beachten Sie, dass bei der Stoppzeit ein späterer Zeitpunkt eingetragen sein muss als bei der Startzeit. Bestätigen Sie die Eingabe der Stoppzeit durch Drücken der OK Taste.

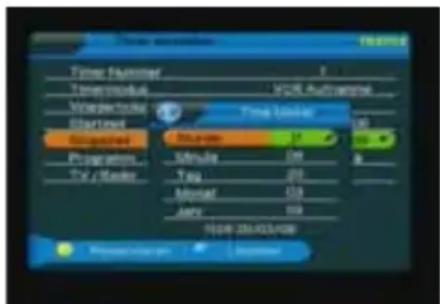

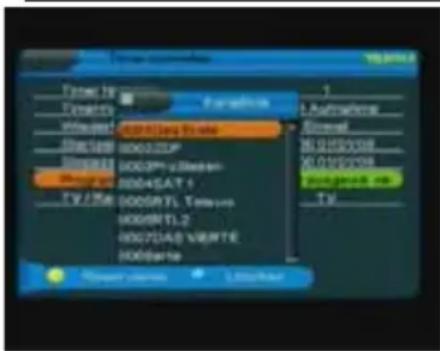

6.4.6. VCR Aufnahme

Sie können den Receiver über einen Scartadapter mit einem Aufnahmegerät, beispielsweise einem Videorekorder verbinden. Möchten Sie eine Sendung aufzeichnen, aktivieren Sie im Timermodus die Option „VCR Aufnahme“ und nehmen Sie die gewünschten Einstellungen der Start- bzw. Stoppzeit sowie des Programms wie unter 6.4.4., 6.4.5. und 6.4.7. beschrieben vor.

Time Options Time Mode: 1 Radiotherapy Wireless tracks Aircraft Three times 24 Minutes 28 7 sec 200 Internet 133 Audio 104 PUBS ZUAD/ANID Hueartsuitan: 1 Uniquant

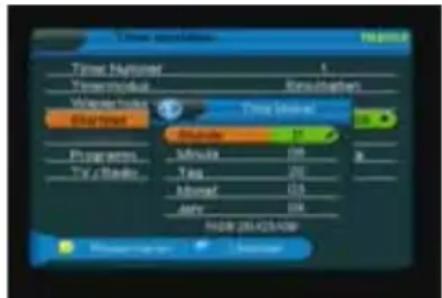

(Bild 6-4-4)

Time Parameter Temperature Vocabulary Starttime Properties Programm To y mode Time Parameter Duration Variable Tag Model Jardy 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000

(Bild 6-4-5)

Towel No Frequency Volume1 Object1 Object2 Object3 Object4 Object5 Object6 Object7 Object8 Object9 Object10 Object11 Object12 Object13 Object14 Object15 Object16 Object17 Object18 Object19 Object20 Object21 Object22 Object23 Object24 Object25 Object26 Object27 Object28 Object29 Object30 Object31 Object32 Object33 Object34 Object35 Object36 Object37 Object38 Object39 Object40 Object41 Object42 Object43 Object44 Object45 Object46 Object47 Object48 Object49 Object50 Object51 Object52 Object53 Object54 Object55 Object56 Object57 Object58 Object59 Object60 Object61 Object62 Object63 Object64 Object65 Object66 Object67 Object68 Object69 Object70 Object71 Object72 Object73 Object74 Object75 Object76 Object77 Object78 Object79 Object80 Object81 Object82 Object83 Object84 Object85 Object86 Object87 Object88 Object89 Object90 Object91 Object92 Object93 Object94 Object95 Object96 Object97 Object98 Object99 Object100

(Bild 6-4-7)

6.4.7. Programm

Wählen Sie in diesem Menüpunkt das Programm, welches bei Startzeit eines Timers angezeigt werden soll. Wählen Sie die Zeile „Programm“ durch Drücken der CH+/CH- Taste und drücken Sie die Taste OK. Es öffnet sich eine Kanalliste mit allen verfügbaren Programmen. Durch Drücken der CH+/CH-Taste können Sie durch die Programmliste navigieren. Durch Drücken der OK Taste wählen Sie das gewünschte Programm aus.

6.4.8. TV/Radio

Ihr Receiver kann sowohl digital über Satellit ausgestrahlte TV- als auch Radioprogramme aufzeichnen (auf extern angeschlossene Aufzeichnungsgeräte). Möchten Sie ein Radioprogramm aufzeichnen, müssen Sie, bevor Sie wie unter 6.4.7 beschrieben das Programm einstellen können, folgende Einstellung vornehmen: Durch Drücken der Navigationstasten CH+/CH- gelangen sie zum Menüpunkt TV/Radio. Hier können Sie über die VOL+/VOL- Tasten in den Radiomodus umschalten.

Haben Sie die Timerprogrammierung abgeschlossen, speichern Sie den eingestellten Timer durch Drücken der gelben Funktionstaste. Einen eingestellten Timer löschen Sie, indem Sie das Timermenü aufrufen, den zu löschenden Timer über die VOL+/VOL- Tasten auswählen und anschließend die blaue Funktionstaste Ihrer Fernbedienung drücken. Über die Taste EXIT gelangen Sie zurück zum Menü Benutzereinstellungen.

BalCryse Mehlungen QED Produktungen ACV-Alt Passive Angenics Ingegen Trem Konzernierung

(Bild 6-5-1)

6.5. Kindersicherung

Ihr Receiver ist mit einer Kindersicherung ausgestattet. Mit dieser Funktion können Sie sowohl TV- und Radioprogramme sperren sowie die Menüeinstellungen durch eine PIN schützen. Um die Kindersicherung aufzurufen, wählen Sie in den Benutzereinstellungen den Punkt „Kindersicherung“ über die CH+/CH- Tasten. Bestätigen Sie die Wahl mit OK. Nun müssen Sie ein vierstelliges Passwort eingeben (Siehe Abbildung 6-5-1, voreingestelltes Passwort: 0000). Haben Sie das Passwort korrekt eingegeben, gelangen sie in das Kindersicherungsmenü. Das Menü gliedert sich in neun Unterpunkte, mit denen sich die einzelnen Funktionen des Receivers unabhängig von einander sperren lassen. Über die Navigationstasten CH+/CH- wählen Sie die entsprechende Funktion aus, die Sie sperren möchten. Durch Drücken der VOL+/VOL- Tasten haben Sie die Wahl zwischen Sperren „Nein“ oder Sperren „Ja“. Wollen Sie einen Menüpunkt sperren, wählen Sie den entsprechenden Punkt über die CH+/CH- Tasten und navigieren in der ausgewählten Zeile über die VOL+/VOL- Tasten auf „Ja“. Bestätigen Sie Ihre Wahl durch Drücken der OK Taste. Der entsprechende Menüpunkt ist nun gesperrt und kann erst nach Eingabe des Passwortes verändert werden.

Passwort ändern

Im Kindersicherungsmenü können Sie das voreingestellte Passwort ändern. Rufen Sie das Kindersicherungsmenü auf und wählen Sie über die CH+/CH- Tasten die Menüzeile „Passwort ändern“, bestätigen Sie die Auswahl mit OK. Es öffnet sich ein zweizeiliges Menü. Geben Sie das gewünschte neue Passwort (4-stellig) über die Zehnertastatur Ihrer Fernbedienung zweimal ein. (ACHTUNG: beide Eingaben müssen identisch sein). Sobald Sie die Passwortänderung vorgenommen haben, erscheint ein Hinweis, dass das Passwort geändert wurde. Durch Drücken der EXIT Taste gelangen Sie, nach dem Bestätigen oder Verwerfen der in diesem Menüpunkt vorgenommenen Änderungen zurück in die Benutzereinstellungen. Durch erneutes Drücken der EXIT Taste verlassen Sie die Benutzereinstellungen.

7. Installation

Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Installation“

Der Menüpunkt Installation gliedert sich in folgende Unterpunkte:

• 7.1. Antenneneinstellungen
• 7.2. Satellitenliste
• 7.3. Transponder Liste
• 7.4. Motor Konfiguration
• 7.5. USALS Einstellung
• 7.6. OTA (Software Update via Satellit)

7.1. Antenneneinstellungen

Wählen Sie über die CH+/CH- Tasten die Option „Antenneneinstellungen“ und bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet. In diesem Menü lassen sich die Empfangsoptionen der entsprechenden Satelliten ändern. Zudem können Sie die Einstellungen auf den LNB Typ Ihrer Anlage manuell konfigurieren, Zwischen- und Transponderfrequenzen sowie voreingestellte DiSEqC-Protokolle anpassen. Auch die Aktivierung bzw. Deaktivierung der LNB-Spannung kann unter den Antenneneinstellungen vorgenommen werden. Über die rote Funktionstaste können Sie eine Satellitensuche starten. Die geänderten Werte können durch Drücken der gelben Taste gespeichert werden. Möchten Sie die Antenneneinstellungen verlassen, drücken Sie die EXIT Taste. Sie gelangen zurück zum Installationsmenü.

Näheres zu diesen Einstellungen, bezogen auf Ihre Satellitenanlage, erfahren Sie durch Ihren Fachhändler.

Inflahungen Anzahlungsmöhnungen Toplafenderlöse Trampfassmeter Lasso Mittel Künfgegen USB/USB-Einkleistung DVR Auf 1 Jahr 2018-03-04

(Bild 7)

Incorporation if transpren-enzwirkungen eplädtverhöhe ► Transmitzahlen Limite Umlauf Kurzfrugierung USDA, US Düsseldorf LDP 9 + Saft.1 abn. Ab. 2000/2004

(Bild 7-1-2)

7.1.1. Automatische Programmsuche

Um die automatische Programmsuche zu starten, rufen Sie im Installationsmenü die Antenneneinstellungen auf. Wählen Sie nun in der Zeile „Satellit“ den Satelliten, der nach Programmen abgesucht werden soll.

Drücken Sie nun die rote Funktionstaste „Suchen“.

Stellen Sie in der Suchoption ein, nach welchen Programmen gesucht werden soll (emfohlene Einstellung „Alle“).

Drücken Sie die Taste OK, die automatische Programmsuche wird gestartet. In einem Balken am unteren Bildrand können Sie verfolgen, wie weit die Suche fortgeschritten ist.

Nach der automatischen Programmsuche bestätigen Sie durch Drücken der Taste OK, die neue Programmliste wird gespeichert.

Durch Drücken der Taste EXIT, kehren Sie in das Installationsmenü zurück.

7.1.2. Manuelle Programmsuche

Sie haben auch die Möglichkeit, eine manuelle Programm-suche durchzuführen. Rufen Sie hierzu im Installationsmenü die Transponder Liste auf.

Markieren Sie die Zeile TP hinzufügen, bestätigen sie mit OK, die Transponderliste wird geöffnet.
Drücken Sie die gelbe Funktionstaste.
Geben Sie mit der Zehnertastatur der Fernbedienung die Frequenz, die Symbolrate und Polarisation ein, markieren Sie die Zeile „Speichern“ und bestätigen Sie mit OK. Durch Drücken der Exit Taste kehren Sie zur Transponderliste zurück. Der neu eingestellte Transponder liegt nun am Ende der Transponderliste. Markieren Sie nun den Transponder mit Hilfe der CH+/CH- Tasten und drücken Sie die rote Funktionstaste „Suchen“.
Stellen Sie in den Suchoptionen ein, nach welchen Programmen Sie den Transponder absuchen möchten (empfohlene Einstellung: „Alle“)

Nachdem der Suchvorgang abgeschlossen wude, werden Ihnen die gefundenen Programme angezeigt.

Wollen Sie die gefundenen Programme speichern, bestätigen Sie die Aufforderung „Wollen Sie speichern?“ durch Drücken der OK Taste.

Die neuen Programme werden am Ende der Programmliste gespeichert. Durch Drücken der EXIT Taste kehren Sie zum Installationsmenü zurück.

7.2. Satellitenliste

Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann sowohl gezielt als auch „blind“ nach Satellitensignalen gesucht werden. Die Navigation wird über die CH+/CH- Tasten sowie die OK Taste vorgenommen. Zum Suchen bzw. Abspeichern werden die Funktionstasten eingesetzt. Durch Drücken der Taste EXIT gelangen Sie zurück in das Installationsmenü.

7.3. Transponder Liste

Dieser Menüpunkt ermöglicht Ihnen, automatisch und manuell einen oder mehrere Satellitentransponder nach empfangbaren TV- oder Radioprogrammen abzusuchen, die gefundenen Programme zu verwalten, sowie ältere Transpondereinstellungen zu ändern. Die CH+/CH- Tasten sowie die OK Taste Ihrer Fernbedienung dienen der Navigation, Änderungen werden über die farbigen Funktionstasten vorgenommen. Zum Verlassen der Transponderliste verwenden Sie die EXIT Taste, Sie gelangen zurück zum Installationsmenü.

7.3.1. Manuelle Transpondersuche

Wählen Sie im Installationsmenü den Menüpunkt Transponder Liste/TP hinzufügen und drücken Sie OK.
Wählen Sie mit CH+/CH- die Zeile TP Setup und drücken Sie OK.
Öffnen Sie durch Drücken der gelben Funktions-

taste das Parameterfenster und geben Sie über die Zehnertastatur die Frequenz, die Symbolrate sowie die Polarisation ein. Wählen Sie abschließend die Zeile „Speichern“ und bestätigen Sie die Eingabe mit OK.

Wählen Sie nun den neu eingegebenen Transponder aus der Liste aus und drücken Sie die rote

Funktionstaste um die Suche zu starten.

Die neu gefundenen Sender werden am Ende der Programmliste gespeichert.

7.4. Motor Konfiguration

Verwenden Sie diesen Menüpunkt um, bei Verwendung, das automatische Steuerungssystem für einen drehbaren Antennenmotor zu konfigurieren. Der Receiver ist für die Verwendung mit einer nicht drehbaren Außenanlage

Symptom Emotion Bertes/Therapen Improve Autism Spectrum Bertes Gueer

(Bild 7-2)

Transporter Automotive Kurzümmeter Transporter Litter Multi-Kurzümmeter UACL-3-Ergebnisung pT-A and 2 w. 100%

(Bild 7-3)

(Bild 7-3-1)

Sev60 T-Mobile IC 91 SP 83-45 H:220000 Motor (600 gF) OFF 12 57% 92% Jard & Co Watches

(Bild 7-4)

voreingestellt. Um die Motoreinstellungen zu bearbeiten, wechseln Sie im Menüpunkt „Motor DiSEqC“ durch Drücken der VOL+/VOL- Tasten auf DiSEqC 1.2. Es öffnet sich ein zusätzliches Fenster, in welchem Grundeinstellungen für den Antennenmotor vorgenommen werden können. (ACHTUNG: um Schäden an der Außenanlage zu vermeiden dürfen Sie die Außenanlage nicht über gewisse Grenzen bewegen (näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage).

7.4.1. Ost- und Westgrenze einstellen

Haben Sie in der Motorkonfiguration die Einstellungen für eine drehbare Antenne aktiviert, können Sie im Menü über die Option „Limit einstellen“ die jeweiligen Drehgrenzen einstellen.

ACHTUNG: diese Einstellungen müssen vorgenommen werden, um mögliche Schäden an der Außeneinheit zu vermeiden!

Navigieren Sie über die CH+/CH- Tasten zur Option „Limit einstellen“. Nun geben Sie über die VOL+/VOL- Tasten an, welche Grenze des Drehbereichs eingestellt werden soll. bestätigen Sie die Wahl mit OK. es öffnet sich ein Fenster in welchem mit Hilfe der Zehnertastatur der Fernbedienung die maximale Drehung des Parabolspiegels nach Ost bzw. West eingestellt werden kann. Bestätigen Sie die Eingabe mit OK.

Haben Sie in diesem Menüpunkt Änderungen vorgenommen, werden Sie beim Verlassen des Menüs gefragt, ob Sie die Änderungen übernehmen möchten. Drücken Sie zum Verlassen des Menüs die EXIT Taste. Möchten Sie die vorgenommenen Änderungen speichern, drücken Sie die OK Taste. Sie gelangen zurück zum Installationsmenü. Möchten Sie die Änderungen verwerfen, wählen Sie im Speicherfenster mit Hilfe der VOL+/VOL- Tasten die Option „Nein“ und drücken Sie OK. Sie gelangen zurück zum Installationsmenü.

100%UL Bri###grad 002.0 New steel plate Mark Lub###grad 2000.0 Drive wheel Golf + add / add + trim/cover

(Bild 7-5)

7.5. USALS

Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS (Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen. Hier können Sie einerseits die USALS Unterstützung des Receivers aktivieren (werkseitige Voreinstellung: USALS Aus). Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Information hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage). Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad und Breitengrad Ihres Standortes ein und bestätigen Sie die Eingabe mit OK. Nun können Sie in der Motor Konfiguration

verfolgen, in welchem Winkel und in welcher Richtung der Motor den Parabolspiegel dreht um den gewünschten Satelliten einzustellen.

7.6. Software Update via Satellit / OTA

Ihr Receiver verfügt über eine Updatefunktion der Betriebssoftware. Das Software Update kann via Satellit (,OTA“, Over The Air) heruntergeladen und anschließend auf Ihrem Receiver installiert werden. Wählen Sie im Installationsmenü mit Hilfe der CH+/CH- Tasten die Option OTA und drücken Sie OK. Es öffnet sich ein Menü in welchem Satellit, Frequenz, Symbolrate und Polarisation des Update Kanals eingestellt werden können (!!ACHTUNG: diese Einstellungen sind werkseitig bereits vorgenommen und sollten nicht verändert werden!!). Wählen Sie im OTA Menü mit Hilfe der CH+/CH- Tasten den Menüpunkt „Update“ und drücken Sie OK. Die eingestellte Frequenz wird nun nach einem Software Update abgesucht. Sollte ein neues Update zur Verfügung stehen, empfängt der Receiver die neue Betriebssoftware automatisch.

8. Programme bearbeiten

Dieser Menüpunkt ermöglicht es Ihnen bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Wählen Sie im Hauptmenü durch Drücken der VOL+/VOL- Tasten den Punkt „Programme bearbeiten“. Hier stehen folgende Optionen zur Verfügung:

• 8.1. Programme umbenennen
• 8.2. Kanal löschen
• 8.3. Kanal bewegen
• 8.4. Kanal überspringen
• 8.5. Kanal sperren
• 8.6. Favoritenliste erstellen

8.1. Programme umbenennen

Wählen Sie die Option „Programme umbenennen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Zum Umbenennen markieren Sie das gewünschte Programm und drücken Sie die rote Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie den neuen Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK Taste der Fernbedienung eingeben können. Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld OK und drücken Sie die OK Taste der Fernbedienung, die Namensänderung wird übernommen.

Zum Verlassen des Menüs drücken Sie die EXIT Taste. Sie gelangen zurück zum Menü „Programme bearbeiten“.

8.2. Kanal löschen

Möchten Sie einen Kanal aus der Programmliste entfernen, wählen Sie die Option „Kanal löschen“ mit Hilfe der CH+/CH-Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Um ein Programm zu löschen markieren Sie den entsprechenden Kanal und drücken Sie die rote Funktionstaste. Es können auch mehrere Kanäle markiert werden. Drücken Sie anschließend die gelbe Funktionstaste und abschließend OK. Der Kanal ist nun gelöscht und kann nicht mehr eingeschaltet werden (!!ACHTUNG: sobald Sie einen Kanal gelöscht haben, ist dieser erst wieder zu empfangen, wenn im Installationsmenü eine entsprechende Kanalsuche durchgeführt wurde!!). Um das Menü „Kanal löschen“ zu verlassen. Drücken Sie die EXIT Taste, Sie gelangen zurück zu Menüpunkt 8.

8.3. Kanal verschieben

Mit dieser Option können Sie die Position der Kanäle innerhalb der Programmliste verändern.

Wählen Sie die Option „Bewegen“ mit Hilfe der CH+/CH-Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, dessen Listenposition Sie verändern wollen mit der roten Funktionstaste (Wählen), drücken Sie anschließend die gelbe Funktionstaste (Kanal bewegen).

Nun können Sie mit der Zehnertastatur der Fernbedienung die neue Position des gewählten Kanals eingeben. Bestätigen Sie die Eingabe mit OK. Der gewählte Kanal wird nun an die neue Position verschoben.

!!ACHTUNG: Durch das Verschieben eines Kanals wird die Position aller anderen Kanäle um einen Platz verändert!!

Wenn Sie die Position zweier Kanäle tauschen wollen, markieren Sie die beiden gewünschten Kanäle mit der roten Funktionstaste. Anschließend drücken Sie die blaue Funktionstaste. Die zwei Programme werden getauscht.

Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zum Menü „Programme bearbeiten“.

8.4. Kanal überspringen

In diesem Menüpunkt können Sie wählen, ob ein Kanal beim Schalten durch die Programme – sowohl im TV- als auch im Radiomodus übersprungen werden soll. Hier wird

ein Kanal nicht gelöscht, sondern nur temporär aus der Programmliste entfernt. Wählen Sie die Option „Sortieren“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, der übersprungen werden soll mit der roten Funktionstaste und drücken sie anschließend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl. Wenn Sie nun im TV- oder Fernsehmodus mit den CH+/CH- Tasten durch die Programmliste navigieren, wird der markierte Kanal übersprungen. Dies lässt sich – im Gegensatz zum Löschen eines Programms – sehr einfach rückgängig machen, indem man den Kanal wieder in die Programmliste einreiht (gleiche Vorgehensweise wie beschrieben). Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zu Menü „Programme bearbeiten“.

8.5. Programme sperren

Durch diese Option ist es möglich, für einzelne Programme der Programmliste eine Passwortabfrage einzustellen. Wählen Sie die Option „Kanal sperren“ mit Hilfe der CH+/CH-Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, der gesperrt werden soll, mit der roten Funktionstaste und drücken sie anschließend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl. Hinter dem markierten Kanal erscheint ein Schlosssymbol. Dieser Kanal ist nun im TV- bzw. Radiobetrieb gesperrt und kann nur eingeschaltet werden, wenn das vierstellige Passwort eingegeben wird. Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zum Menü „Programme bearbeiten“.

!!ACHTUNG: diese Option ist nur wirksam, wenn unter 6.5. Kindersicherung die Option „Programme sperren“ aktiviert wurde. Näheres hierzu entnehmen Sie bitte Abschnitt 6.5. dieser Bedienungsanleitung!!

8.6. Favoritenliste erstellen

Ihr Satellitenreceiver verfügt über acht unterschiedliche und individuell verwaltbare Favoritenlisten für TV- und Radioprogramme, welche in diesem Menüpunkt verwaltet werden können. Wählen Sie die Option „hinzufügen“ im TV- oder Radiomodus mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Nun können Sie die einzelnen Favoritenlisten umbenennen und die Programme zuordnen. Über die VOL+/VOL- Tasten wählen sie die zu verwaltende Favoritenliste aus. Wenn Sie diese umbenennen möchten (z.B. von FAV1 in SPORT), drücken Sie die grüne Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie

0001 Dax-Erste 0002 DAX 0003 ProBoxer 0004 SAT 1 0005 RTL Tater-mat 0006 RTL3 0007 CHAS-VIRATE 0008 site

(Bild 8-4)

SOD1: Data Event SOD2: ZDP SOD3: Primean SOD4: SAT 1 SOD5: RTL, Telephone SOD6: RTL0 SOD7: Data/WEATS SOD8: info SOD9: 1. Auto, System

(Bild 8-5)

0005 Dass Share 0005 ZDF 0005 Philician 0005 SAT.1 0005 RTL Tube 0005 RTL2 0005 DAS VERT 0005 array F.dwg1 7.12 or 9.12 Good to 1 person ever

(Bild 8-6)

den neuen Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK Taste der Fernbedienung eingeben können. Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld OK und drücken Sie die OK Taste der Fernbedienung, die Namensänderung wurde übernommen. Möchten Sie dieser Favoritenliste nun Programme hinzufügen, markieren Sie das entsprechende Programm durch Drücken der CH+/CH- Taste und drücken Sie die rote Funktionstaste. Nachdem Sie die entsprechenden Programme markiert haben, speichern Sie die Favoritenliste durch drücken der gelben Funktionstaste. Möchten Sie dieses Menü verlassen gelangen Sie durch Drücken der EXIT Taste zu Menüpunkt 8 zurück.

systemesstatusvergen Systemesstatusvergen Wankersatzung Balance Settings Auf / ab Bilchem

(Bild 9)

9. Systemeinstellungen

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Systemeinstellungen“ und bestätigen Sie mit OK.

Der Menüpunkt Systemeinstellungen gliedert sich in folgende Unterpunkte:

Systematistikungen 16.2019 Systemat 104-50 CPU SW HW LOADER DATE TIME Sunbase 8000 V-13:1 BUK2002-601 V10:1 Nar 18.2009 17:40:33

(Bild 9-1)

• 9.1. Systeminformation
• 9.2. Werkseinstellung
• 9.3. Standby Settings

9.1. Systeminformation

Wählen Sie über die CH+/CH- Tasten den Punkt „Systeminformation“, bestätigen Sie Ihre Auswahl mit OK.

Es öffnet sich ein Fenster, in welchem die aktuell geladene Software Version, das Datum und die Uhrzeit der letzten Softwareaktualisierung sowie andere systemrelevante Informationen angezeigt werden.

WorkforceSchaffengesellschaft Start WorkforceSchaffung betaben

(Bild 9-2)

9.2. Werkseinstellung

Unter diesem Menüpunkt können Sie Ihren Receiver in die Werkseinstellung zurücksetzen. Diese Werkseinstellung ist passwortgeschützt.

Wählen Sie in den Systemeinstellungen über die CH+/CH- Tasten den Punkt „Werkseinstellung“, bestätigen Sie die Auswahl mit OK.

Nun werden Sie aufgefordert, das vierstellige Passwort einzugeben (werkseitige Voreinstellung des Passworts: 0000). Haben Sie das richtige Passwort eingegeben, öffnet sich das Werkseinstellungsmenü.

Hier können Sie nun wählen, ob Sie das komplette Menü Ihres Receivers in die Werkseinstellung zurücksetzen wollen oder ob nur die Programmeinstellungen zurückgesetzt werden sollen.

Haben Sie den gewünschten Punkt ausgewählt, navigieren Sie über die CH+/CH- Tasten zum Punkt „Werkseinstellung setzen“ und bestätigen Sie mit OK. Wollen Sie den Receiver in die Werkseinstellung zurücksetzen, müssen Sie die Auswahl erneut durch Drücken der OK Taste bestätigen.

!!ACHTUNG:

BEIM ZURÜCKSETZEN IN DIE WERKSEINSTELLUNGEN WERDEN ALLE PERSÖNLICH VORGENOMMENEN EINSTELLUNGEN WIE FAVORITENLISTEN ODER UMBENANNTE PROGRAMME GELÖSCHT!!

Durch Drücken der EXIT Taste verlassen Sie das Werkseinstellungsmenü

9.3. Standby Settings

Unter diesem Menüpunkt haben Sie die Möglichkeit Veränderungen im Standby-Betrieb vorzunehmen.

Wählen Sie über die CH+/CH- Tasten den Punkt „Standby Settings“, bestätigen Sie Ihre Auswahl mit OK.

9.3.1. Standby Mode

Hier können Sie mit den VOL+/VOL- Tasten die Einstellung „Low Power“ und „Update“ wählen.

Bei der Einstellung „Low Power“ läuft das Gerät im Standby-Betrieb im Energiesparmodus. Wenn Sie „Update“ wählen, verbraucht das Gerät im Standby-Betrieb mehr Strom. Die Einschaltzeit des Receivers aus dem Standby verringert sich hingegen bei dieser Einstellung.

9.3.2. Standby Display

Unter diesem Menüpunkt haben Sie die Möglichkeit, die Uhrzeitanzeige des Receivers im Standby-Betrieb ein- bzw. auszuschalten.

Wählen Sie über die CH+/CH- Tasten den Punkt „Standby Settings“, bestätigen Sie Ihre Auswahl mit OK.

Über die VOL+/- Tasten lässt sich nun die Uhrzeitanzeige ein- bzw. ausschalten.

Bestätigen Sie Ihre Auswahl mit OK, nach Bestätigung gelangen Sie automatisch zurück zum Menü „Systemeinstellungen“.

9.3.3. Three Hours Auto Standby

Aus Umweltschutzgründen kann sich das Gerät nach 3 Stunden automatisch aus dem laufenden Betrieb in Standby

schalten, wenn in diesem Zeitraum keine Bedienfunktionen wie Programmwahl, Lautstärke etc. ausgeführt worden sind.

Achtung: Im Auslieferungszustand ist diese Funktion aktiviert! Sie können diese Funktion unter diesem Menüpunkt deaktivieren.

Schalten Sie die Funktion mit Hilfe der VOL+/VOL-Taste aus.

10. Spiele

Ihr Receiver ist mit zwei Spielen ausgestattet. Um das Spielmenü aufzurufen, wählen Sie im Hauptmenü über die VOL+/VOL- Tasten den Punkt „Spiele“ und bestätigen Sie mit OK. Sie haben die Option zwischen „Tetris“ und „Snake“. Die Spiele lassen Sich über CH+/CH- Tasten auswählen und mit OK öffnen. Die Steuerung funktioniert in beiden Spielen über die CH+/CH- Tasten der Fernbedienung. Über die vier farbigen Funktionstasten können weitere Einstellungen im Spiel vorgenommen werden. Durch drücken der blauen Funktionstaste und Bestätigung mit OK verlassen Sie ein Spiel und gelangen zurück zur Spielauswahl. Durch drücken der EXIT Taste gelangen Sie zurück zu den Benutzereinstellungen.

11. Bedienung

11.1. Ein- und Ausschalten

Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie dem Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote POWER LED. Das Gerät ist nun im Standby Modus. Drücken Sie die rote Ein/Standby Taste auf der Fernbedienung, hierdurch schalten Sie das Gerät in den Betriebsmodus ein. Die POWER LED leuchtet nun grün. Wird ein Signal empfangen leuchtet die SIGNAL LED an der Front des Gerätes gelb. Durch nochmaliges Drücken der roten Ein/Standby Taste schalten Sie den Receiver wieder in den Bereitschaftsmodus.

11.2. Programmwahl

11.2.1. Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab (CH+/CH-) auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

11.2.2. Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1

1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen.

11.2.3. Mit Hilfe der Programmliste/Kanalliste

Um ein Programm aus der Gesamtliste auszuwählen, gehen Sie folgendermaßen vor:

Drücken Sie im normalen Betrieb die Taste OK. Es erscheint nun die Programmliste. Im TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert.

Nun können Sie mit den Pfeiltasten auf/ab (CH+/CH-) das gewünschte Programm markieren.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Öffnen Sie die erweiterte Programmliste, indem Sie die rote Funktionstaste drücken (Näheres zu den Funktionstasten finden Sie in Abschnitt 12).
Durch Drücken der Taste EXIT wird die Programmliste wieder ausgeblendet.

11.2.4. Mit Hilfe der Favoritenliste

Drücken Sie die Taste FAV. Haben Sie eine Favoritenliste konfiguriert, erscheint diese.
Durch Drücken der grünen Funktionstaste öffnet sich das Favoritenlistenmenü. Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Favoritenliste aus. Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten.
Bestätigen Sie mit OK.
Durch Drücken der Taste OK wird die Programmliste wieder ausgeblendet.

Kanohira 0001 Des-Erste 0003 22P 0021 PrcBewert 0004 SAT 1 0026 RTL Takevia 0008 Tauton/Tag-TV 0007 DAS VERTYE 0008 AR1B 0009 H24 E:\wickets\Programmials

(Bild 11-2-3)

Battery in PC up to 100A SAT A-E TP LAB 0001 Data Exchange 0010 Kalaherms 0002 CDF 0011 VON 0003 Pro/Buschen 0010 VASIR-Köln 0014 SA-TL 0015 Bayerischeuf 0015 RTL Telecom 0016 HERN-FELH 0016 Tecton/Temp-TV 0017 Hsbc-Berlin 0017 DAS VENTE 0018 In-ferroshafen 0018 ANTIF 0019 QVC Deutschweisen 0019 PZM 0020 Info Auto DC W 0024 S&P 220000 S&P 411 A B F G V I O M Q 59% ↓ 88%

(Bild 11-2-3)

11.2.5. Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die

Kindersicherungsfunktion gesperrt ist, erscheint die Meldung „Passwort eingeben“.

Geben Sie über die Zehnertastatur der Fernbedienung Ihre vierstellige PIN ein

Oder

Schalten Sie auf ein nicht gesperrtes Programm.

Haben Sie die Kindersicherung aktiviert, müssen Sie bei jedem Umschalten auf ein gesperrtes Programm das vierstellige Passwort eingeben.

11.2.6. Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der nachfolgenden Sendung, Uhrzeit, Signalqualität (Q) und Signalpegel (L).

Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel Videotext, Untertitel oder verschiedene Audiokanäle (z.B. mehrsprachiger Film oder verschiedene Radiosender).

11.3. Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dieses erleichtert den Umgang mit dem

Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton in der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste VOL+ lauter und mit Hilfe der Taste VOL- leiser.
Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

11.4. Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt, können Sie

wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen:

Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in welchem Sie über die VOL+/VOL-Tasten zwischen den angebotenen Sprachen wählen können.

12.00 ARD/48/16/2023 12.00 T-12mm/15/2023

(Bild 11-2-6)

Audiobox Audio Video Stereo

(Bild 11-4)

Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Receiver ist auch der Empfang von Sendungen im Zweikanalton für Sehgeschädigte möglich, dies können Sie ebenfalls im AUDIO Menü in der Zeile „Modus“ einstellen.

Drücken Sie die AUDIO Taste und wählen Sie mit den CH+/CH- Tasten die Zeile MODUS. Hier können Sie über die VOL+/VOL- Tasten zwischen den angebotenen Optionen (z.B. „stereo“, „links“, „rechts“) wählen.
Verlassen Sie das Menü durch erneutes Drücken der AUDIO Taste.

11.5. Dolby Digital

Wird eine Sendung in Dolby Digital Sound wiedergegeben, kann diese Option ebenfalls über die AUDIO Taste aktiviert werden.

Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in welchem Sie über die VOL+/VOL- Tasten zwischen den angebotenen Optionen wählen können. Stellen sie in der Zeile Sprache die Option „AC3“ ein.
Verlassen Sie das Menü durch erneutes drücken der AUDIO Taste, die Sendung wird nun in Dolby Digital wiedergegeben.

Bitte beachten Sie, dass der Ton im AC3-Modus nur über den elektrischen Digitalausgang des Receivers wiedergegeben wird. Aktivieren Sie den AC3 Modus nur, wenn Sie den Receiver an ein entsprechendes Dolby Digital Soundsystem angeschlossen haben.

11.6. TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.

Schalten Sie mit der blauen Funktionstaste TV/Radio den Receiver in den Radiobetrieb. Sollte der Receiver nicht direkt in den Radiobetrieb wechseln, drücken Sie einmal die CH+/CH- Taste

Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um. Die Bedienung im Radiomodus erfolgt analog zur Bedienung im TV-Modus

Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.

11.7. Multi Picture

Ihr Receiver verfügt über eine Multi Picture Funktion. Durch drücken der „MP“ Taste können Sie sich im sogenannten Split Screen gleichzeitig das aktuelle Programm von neun

AudioVideo Audio Audio Audio Audio

(Bild 11-5)

Sendern anzeigen lassen (das aktuell eingestellte Programm läuft weiter, die anderen Kanäle werden in Form von Standbildern angezeigt). Mit den CH+/CH- Tasten können Sie durch die Screens navigieren. Drücken Sie die EXIT Taste um zur normalen Wiedergabe zurückzukehren.

11.8. Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste RECALL auf der Fernbedienung wird das zuletzt angewählte Programm wieder eingestellt.
Drücken Sie die Taste erneut, wird wieder das davor angewählte Programm eingestellt.

11.9. Weitere Programminformationen

Durch Drücken der Taste INFO erscheint die Infobox.
Mit dem erneuten Drücken der INFO Taste markieren Sie die aktuelle Sendung. Sie können aber auch mit den CH+/- Tasten eine spätere Sendung aus wählen.
Um Zusatzinformationen zur ausgewählten Sendung aufzurufen, drücken Sie nun die INFO Taste oder die OK Taste.
Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die CH+/- Tasten.
Durch mehrmaliges Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

ARDText WPP: Väste Troffspen mit Nössland 43 Tage Del. Anzümlung in Ällemian Stück am Richard Börsheim Thürer und Prozern von Söld. Konzern oder Konschuss von Söld. Spezialstehmen: Duld für. Ölster. Öktr. Aktien: Spont vor Demok 19.00 [19] 1978-07 12.20 [22] 1978-07 [23] 1978-07 [24] 1978-07 [25] 1978-07 [26] 1978-07 [27] 1978-07 [28] 1978-07 [29] 1978-07 [30] 1978-07 [31] 1978-07 [32] 1978-07 [33] 1978-07 [34] 1978-07 [35] 1978-07 [36] 1978-07 [37] 1978-07 [38] 1978-07 [39] 1978-07 [40] 1978-07 [41] 1978-07 [42] 1978-07 [43] 1978-07 [44] 1978-07 [45] 1978-07 [46] 1978-07 [47] 1978-07 [48] 1978-07 [49] 1978-07 [50] 1978-07 [51] 1978-07 [52] 1978-07 [53] 1978-07 [54] 1978-07 [55] 1978-07 [56] 1978-07 [57] 1978-07 [58] 1978-07 [59] 1978-07 [60] 1978-07 [61] 1978-07 [62] 1978-07 [63] 1978-07 [64] 1978-07 [65] 1978-07 [66] 1978-07 [67] 1978-07 [68] 1978-07 [69] 1978-07 [70] 1978-07 [71] 1978-07 [72] 1978-07 [73] 1978-07 [74] 1978-07 [75] 1978-07 [76] 1978-07 [77] 1978-07 [78] 1978-07 [79] 1978-07 [80] 1978-07 [81] 1978-07 [82] 1978-07 [83] 1978-07 [84] 1978-07 [85] 1978-07 [86] 1978-07 [87] 1978-07 [88] 1978-07 [89] 1978-07 [90] 1978-07 [91] 1978-07 [92] 1978-07 [93] 1978-07 [94] 1978-07 [95] 1978-07 [96] 1978-07 [97] 1978-07 [98] 1978-07 [99] 1978-07

(Bild 11-10)

11.10. Videotext

Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die Videotext-Informationen der Programme anzeigen zu lassen.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.
Durch Drücken der Taste TXT schalten Sie den Videotext ein.
Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte Seite.

Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 das Inhaltsverzeichnis dar.

Benutzen Sie die Pfeiltasten auf/ab (CH+/CH-), um eine Seite vor- bzw. zurückzublättern.

Mit den Pfeiltasten links/rechts (VOL+/VOL-) können Sie in Intervallen von 100 Seiten durch den Videotext navigieren.
Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

11.11. Untertitel

Einige Programmanbieter senden Untertitel aus. Um die Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:

Drücken Sie die SUBTL Taste. Sofern gesendet, erscheint nun eine Liste mit den zur Verfügung stehenden Untertitel-Sprachen.
Markieren Sie nun mit den Pfeiltasten auf/ab die gewünschte Untertitel-Sprache.
Bestätigen Sie mit OK. Nun werden die Untertitel angezeigt.

Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet werden und dass diese Einstellung nach dem Umschaltvorgang nicht erhalten bleibt.

11.12. EPI

Mit Hilfe der EPI-Funktion (Electronic Programme Information) ist es möglich, Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen.

Schalten Sie den Receiver und Ihr Fernsehgerät ein.
Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.

Es erscheint nun die elektronische Programmzeitschrift

Markieren Sie mit den Pfeiltasten auf/ab das Programm, von dem Sie EPI-Informationen sehen möchten und drücken Sie OK.
Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das Informationsfenster des EPI auf der rechten Seite. Dort können Sie mit den Pfeiltasten auf/ab die Sendungen der nächsten 48 Stunden ansehen.

Wenn Sie detaillierte Informationen zu den einzelnen Sendungen anschauen möchten, wechseln Sie in das rechte EPI Fenster und markieren Sie mit den Pfeiltasten auf/ab die entsprechende Sendung. Durch Drücken der OK Taste öffnet sich ein weiteres Fenster mit Zusatzinformationen.

Durch wiederholtes Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

BANDAR BENE BEUGAN EPI2 0001 Dare-Erste 0002 ZOF 0003 Zofurne 0004 SAT 1 0005 T11 Tezrule 14:22:16:21 19:08:08 23:08:08 001 14:02 LDO - Deutschland 002 15:01 Delme Channel 3-84 003 15:50 NATT 004 16:58 NEWSTRAE 005 17:06 Zile Sopereone 006 17:36 Die Singahme 007 18:00 Gelene 008 18:14 Mattinal-Wilhmann 009 20:22 Cremezy-Ziro 010 21:27 Switch Rehaved Datum written Timer-amistraten Fanster wenhed an ProfilssenText N. 2016

(Bild 11-12)

0011 Das Erne 0022ZDF 0035A.T. 0058 Yt. Televo opio-irjst 22:08:08 001-02/09 Das füvlei und der 002-04/02 After world 002-04-16 Prodotsen Nigho Lo 004-02-15 Prodotsen Spalmasch 005-02-16 talk talk 006-03-07 What's vs. Dad? 007-02-17 What's vs. Dad? 008-03-17 Burratz - Die Anher 009-04-17 Talk talk 010-04-18 talk Date: anlhen Time: annativen Former: wechen

(Bild 11-12-1)

11.12.1. EPI Tagesvorschau

Die elektronische Programmzeitschrift unterstützt eine 7-Tage-Vorschaufunktion. Um die Vorschaufunktion zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.
Drücken Sie im EPI-Modus die gelbe Funktionstaste „Datum wählen“. Nun können Sie durch Drücken der VOL+ Taste die Programmvorschau für die nächsten 7 Tage anwählen.
Navigieren Sie in der Tagesvorschau wie in der herkömmlichen EPI Anzeige um zwischen den Programmvorschauen unterschiedlicher Sender zu wechseln oder Detailinformationen aufzurufen.
Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

11.12.2. EPI Timer

Über die EPI Funktion kann auch die Timerprogrammierung vorgenommen werden (näheres zur Timerfunktion Ihres Receivers finden Sie in Abschnitt 6.4.). Um einen Timer zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste EPI auf der Fernbedienung des Receivers
Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das rechte Informationsfenster des EPI.
Markieren Sie mit den Pfeiltasten auf/ab eine Sendung.
Drücken Sie nun die rote Funktionstaste „Timer einstellen“, es öffnet sich das Timermenü. Hier können Sie nun mit Hilfe der Pfeiltasten links/rechts und dem Ziffernfeld der Fernbedienung ggf. Startzeit und Stoppzeit des Timers ändern. Die vorgegebenen Start- und Stoppzeiten markieren Beginn und Ende der gewählten Sendung laut Daten des Programmanbieters.
Haben Sie eine Start- und Stoppzeit eingestellt, drücken Sie die gelbe Funktionstaste um die Einstellungen zu speichern oder die blaue Funktionstaste um den eingestellten Timer zu verwerfen.
Durch Drücken der Taste EXIT gelangen Sie wieder in den EPI Modus zurück.

12. Funktionstasten

Durch die farbigen Funktionstasten auf der Fernbedienung lassen sich in den beiden Betriebsmodi TV und Radio unterschiedliche Funktionen bedienen:

12.1. Rot

Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf. Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der Programmsortierung zur Verfügung:

Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun können Sie sich die Programme nach Satellit sortiert anzeigen lassen.
Durch Drücken der grünen Funktionstaste können Sie sich in der erweiterten Programmliste die Programme nach alphabetischer Sortierung anzeigen lassen.
Drücken Sie die gelbe Funktionstaste in der erweiterten Programmliste, um sich die Programme eines Satellitentransponders anzeigen zu lassen.
Mit EXIT kehren Sie zum Normalbetrieb zurück.

12.2. Grün

Die grüne Funktionstaste aktiviert die Zoomfunktion im TV Modus.

Drücken Sie im Fernsehmodus die grüne Funktionstaste. Auf dem Bildschirm erscheint ein Lupensymbol, der Zoom ist aktiviert.
Steuern Sie mit Hilfe der Pfeiltasten auf/ab/links/rechts die Lupe auf den Bereich des Bildschirms, der vergrößert bzw. verkleinert dargestellt werden soll.
Durch mehrmaliges Drücken der OK Taste wählen Sie die entsprechende Vergrößerung bzw. Verkleinerung.
Verlassen Sie die Zoomfunktion durch Drücken der Taste EXIT.

12.3. Gelb

Durch Drücken der gelben Funktionstaste lässt sich im Fernsehmodus das Standbild einschalten.

Drücken Sie im Fernsehmodus die gelbe Funktionstaste. Das Bild des eingeschalteten Programms wird „eingefroren“, der Ton wird ausgeschaltet.
Kehren Sie zur Wiedergabe des laufenden Programms zurück, indem Sie die Taste EXIT oder wiederum die gelbe Funktionstaste drücken.

12.4. Blau

Durch Drücken der blauen Funktionstaste schalten Sie zwischen den Betriebsmodi TV und Radio um.

13. Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm

DBS-Tuner Eingang F - Buchse

Ein-/Ausgangsimpedanz 75 Ohm

Ausgang für 1. ZF 950 ... 2150 MHz (loop through)

Demodulation QPSK

Symbolrate 2 ... 45 Mbaud/s, SCPC/ MCPC

Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8

Demultiplexing: gemäß ISO 13818-1

Videodekodierung:

Videokompression MPEG-2, Bis zu MP@ML (main

Aktive Bildfläche 720 Pixel x 576 Zeilen (Pal), 720

Pixel x 480 Pixel (NTSC)

Bildformat 16:9, 4:3 LB, 4:3 PS

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II

LNB Stromversorgung:

LNB Strom 350 mA max.; kurzschlußfest

LNB Spannung vertikal 14V

LNB Spannung horizontal 19V

22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V

+/- 0,2 V

Programm-Anzahl:

Gesamtliste TV/Radio: Insgesamt 4000 Programme

DiSEqC: DiSEqC 1.0 und DiSEqC 1.2

Timer:

Ereignisse: maximal 8 Ereignisse

Stromversorgung:

Leistungsaufnahme: Max. 5 Watt im Betrieb; unter 1 Watt im Stand-By

Eingangsspannung: \~200 V-240 V / 50 Hz

Wechselspannung

Abmessungen (BxHxT): 220 mm x 31 mm x 124 mm

14. Fehlersuchhilfe

Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton, Display/LED leuchtet nicht	Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne überprüfen
	Programm wird auf einem anderen Transponder übertragen	Suchlauf vornehmen (siehe Punkt 7.1.)
	Programm wird nicht mehr übertragen	keine
Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen (siehe Punkt 10.2.3.)
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie Pro 7, Sat 1, Kabel 1, DSF und HOT sind ztw. gestört	Störungen durch “DECT-Telefone” (Funktelefone)	Abstand zwischen Empfangsstation und Receiver vergrößern
Gerät läßt sich nicht bedienen Defekte Datenstrom-->Gerät blockiert		Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
Im Bild entstehen zeitweise vierekkige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung “kein Signal”.	Starker Regen oder Schnee Spiegel von Schnee befreien
	Antenne falsch ausgerichtet Antenne neu ausrichten
	Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
	Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)	Spiegel mit “freier Sicht” montierten
Kein Bild, kein Ton, Display/LED leuchtet	Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß beseitigen, Gerät wieder in Betrieb nehmen
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
	Defektes LNB LNB austauschen
	Falsche Außeneinheit am Receiver eingestellt	Einstellung korrigieren (siehe Punkt 7.1.)
	Antenne falsch ausgerichtet Antenne neu ausrichten

Für den täglichen Gebrauch

Ein- und Ausschalten

Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung oder am Gerät ein.
Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.

Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.

Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel

1 für Programmplatz 1

1, dann 4 für Programmplatz 14

2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch zusätzliches Drücken der OK Taste beschleunigen.

Mit Hilfe der Programmliste:

Drücken Sie die Taste OK.
Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Mit den Tasten Blättern auf/ab wird die Liste komplett umgeblättert.

Lautstärkeregelung

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.
Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.
