Sehr geehrter Kunde,

Vielen Dank, das Sie Sich für dieses hochwertige Produkt entschieden haben.

Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.

Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 0900-1001013

(Basistarif 0,29 €/min aus dem Festnetz der Deutschen Telekom. Während des Gespräches kann dieser Tarif für nicht unter die allgemeine Beratung fallende Angelegenheiten mit vorheriger Bestätigung des Anrufers heraufgesetzt werden. Mobilfunktarife können abweichen)

für Österreich: 0 820-550 567 (0,14 €/min)

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an 0049-1805-503 409 senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein:

Für Deutschland: TelSKY/TELESTAR Servicecenter, Vulkanhöhe/An der B 410, D 54552-Dreis-Brück

Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend

2 Abbildungen

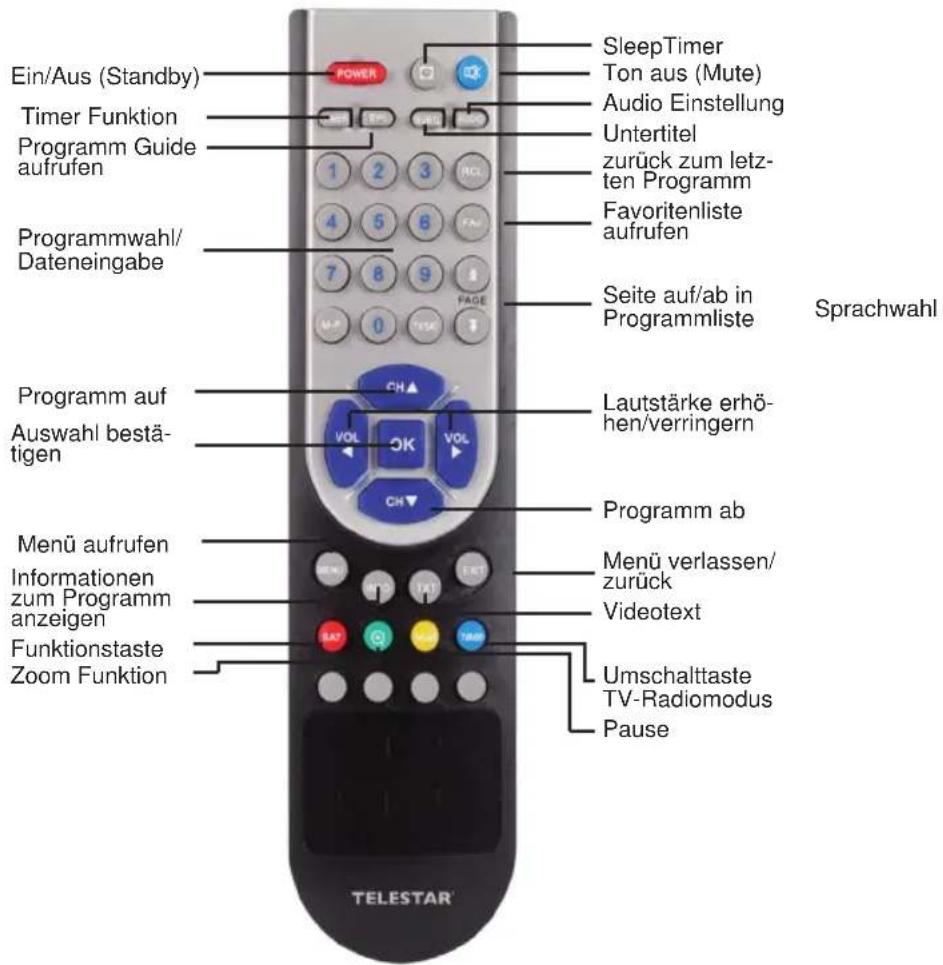

Fernbedienung

Ein/Aus (Standby) Timer Funktion Programm Guide aufrufen Programmwahl/ Dateneingabe Programm auf Auswahl bestätigen Menü aufrufen Informationen zum Programm anzeigen Funktionstaste Zoom Funktion Power SleepTimer Ton aus (Mute) Audio Einstellung Untertitel zurück zum letzten Programm Favoriteliste aufrufen Seite auf/ab in Programmliste Sprachwahl CH▲ VOL OK VOL CH▼ Lautstärke erhöhen/verringern Programm ab Menü verlassen/zurück Videotext Umschalttaste TV-Radiomodus Pause TELESTAR

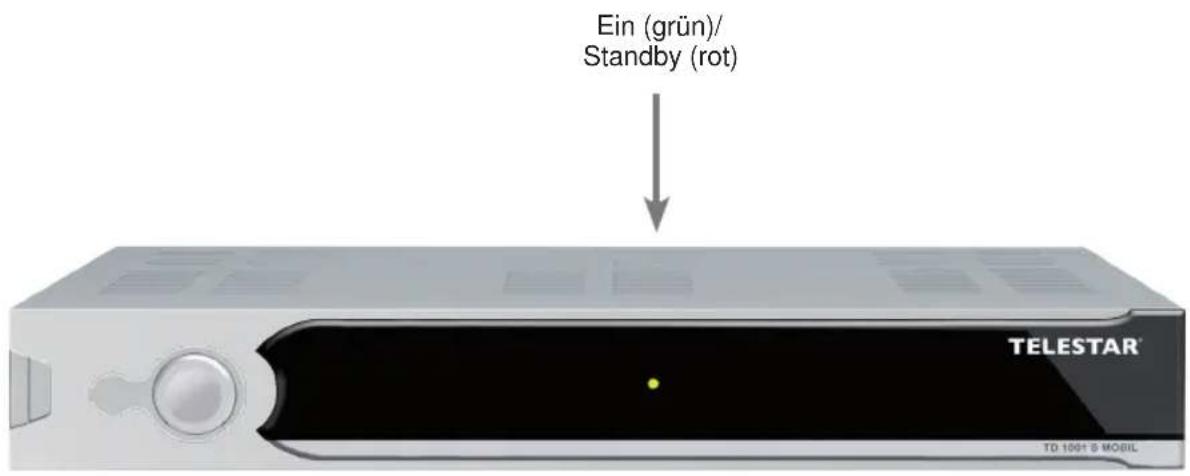

Ein (grün)/ Standby (rot) TELESTAR® TD 1001 S MOBIL

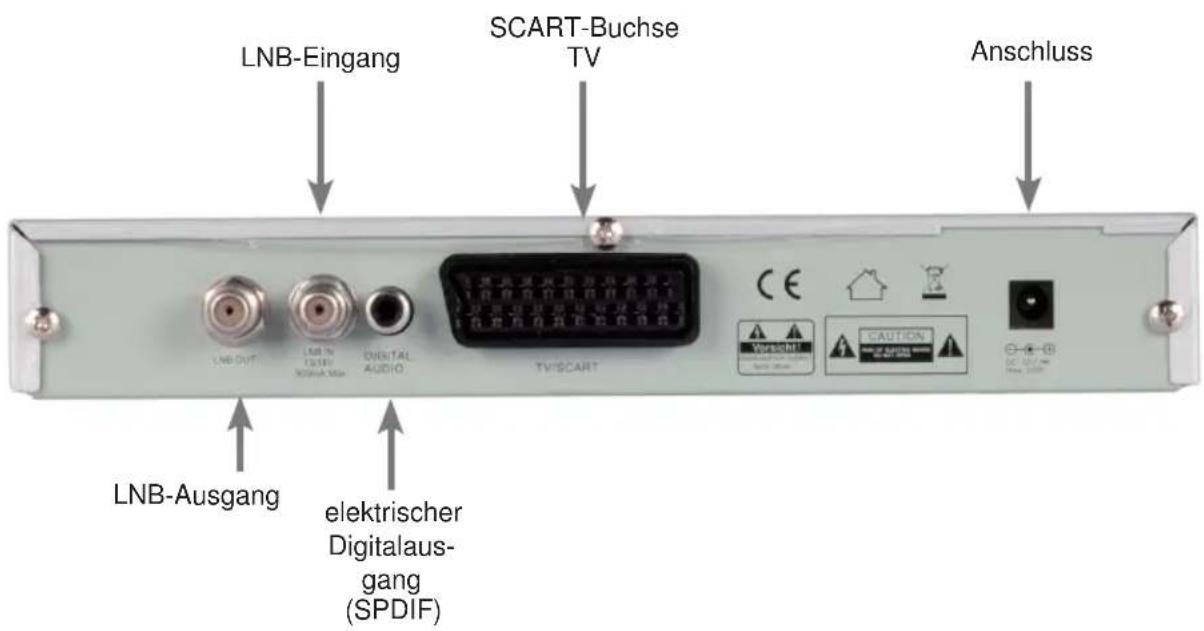

LNB-Eingang SCART-Buchse TV Anschluss LNB-Ausgang elektrischer Digitalaus- gang (SPDIF)

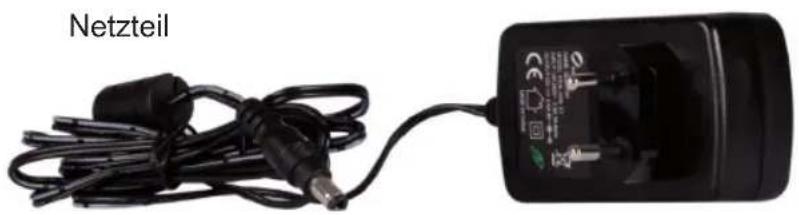

Netzteil

3 Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:

1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle AAA), 2 Standfüße für die senkrechte Installation.

Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.
Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die Sicherheitshinweise in Kapitel 3.
Die Kapitel 4, 5 und 7 beschreiben den Anschluss und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
Die Kapitel 6 und 10 beschreiben alle Funktionen, die für den täglichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
In Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern.
Die technischen Daten finden Sie in Kapitel 12.
Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 13.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschirm-einblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als „MENÜ“ zusammengefaßt. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. (Näheres zu den Funktionstasten finden Sie in Kapitel 11)

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im Display angezeigt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Achtung! WichtigeSicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE.

SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann und das Gerät sich nicht überhitzt.

2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.

3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.

4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten.

6. Das Stromkabel muss korrekt angeschlossen werden. Berühre Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5°C bis 40°C betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen.

CE-Zeichen für europäische Märkte

Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der Artikel muss an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer und elektronischer Geräte abgegeben werden. Indem Sie sicherstellen, dass dieses Gerät fachgerecht entsorgt wird, tragen Sie dazu bei, dass negative Auswirkungen auf die Umwelt sowie auf die menschliche Gesundheit vermieden werden, die entstehen könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird. Die Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu bewahren. Für genauere Informationen zur Entsorgung dieses Geräts wenden Sie sich an Ihre örtliche Behörde, an die Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie dieses Gerät erworben haben.

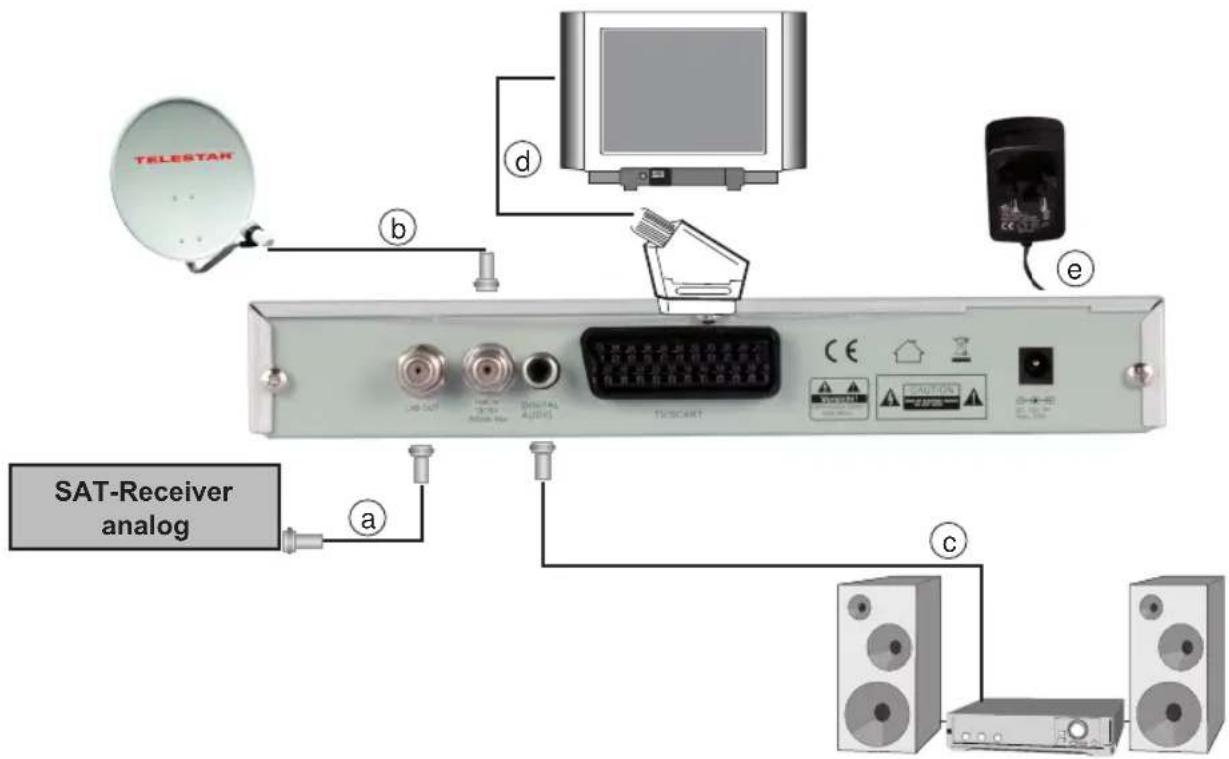

Anschluss des DVB-Receivers an eine Sat-Anlage

a. Durchschleiftuner zum Anschluss eines analogen Sat Receivers
b. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers
c. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät
e. Netzteilanschluss

Die im Folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 8.

4.1 Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.

Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch das Netztel oder den 12 Volt Adapter mit einer Steckdose 230 V/50-60 Hz oder mit 12 Volt Anschluss Ihres KFZ.

4.2 Außeneinheit

4.2.1 Einzelbetrieb

Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit.

4.3 Anschluss an ein Fernsehgerät

Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf Sat-Betrieb umgeschaltet.

5. Erstinstallation

Schalten Sie den Receiver durch Drücken der roten Power Taste ein.

Drücken Sie die Taste MENÜ.

Nun Befinden Sie sich im Hauptmenü.

Hier können Sie mit Hilfe der VOL+/VOL- Tasten folgende Punkte anwählen:

• 1. Benutzer
• 1. Installation
• 1. Kanal bearbeiten
• 1. Systemeinstellungen
• 1. Games

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Benutzer“

DDB Brandungen AV Ausgang mindesten Umsatz performance Taser mindesten Kinderübertragung Objectives 100% Währlich

(Bild 5)

6. Benutzereinstellungen

Der Menüpunkt Benutzereinstellungen gliedert sich in folgende Unterpunkte:

• 6.1. OSD Einstellungen
• 6.2. A/V Ausgang einstellen
• 6.3. Uhrzeit einstellen
• 6.4. Timer einstellen
• 6.5. Kindersicherung

6.1. OSD Einstellungen:

Wählen Sie mit den Tasten CH+/CH- den Punkt OSD Einstellungen, drücken Sie die Taste OK. In den OSD Einstellungen können Sie die Menüsprache, die Menütransparenz sowie die Menü-Anzeigedauer einstellen.

6.1.1. Menüsprache

Wählen Sie mit den Tasten CH+/CH- die Zeile „Menüsprache“ aus. Sie können zwischen folgenden Sprachen wählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Russisch, Türkisch und Arabisch. Wählen Sie die gewünschte Sprache mit Hilfe der VOL+/VOL- Tasten. Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen Sie zu den Benutzereinstellungen zurück.

6.1.3. Anzeigedauer Menüs

Wählen Sie mit den Tasten CH+/CH- die Zeile „Anzeigedauer Menüs“ aus. Bestimmen Sie die Dauer der Menüeinblendungen in diesem Menüpunkt: Die Einblendedauer kann in Sekundenschritten zwischen 2 und 10 Sekunden gewählt werden (Standardeinstellung: 5 Sekunden). Wählen Sie die gewünschte Anzeigedauer mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen Sie zu den Benutzereinstellungen.

6.2. A/V Ausgang einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt A/V Ausgang einstellen, drücken Sie die Taste OK. In diesem Menü können Sie die TV Norm, den Videomodus und das Bildformat einstellen.

ISO (Inserzügen) Matsupraste Anseigelauer Eränkungs German 065 Östeinkosten zu Wahlen

(Bild 6-1)

6.2.1. TV Norm

Hier können Sie zwischen den Fernsehnormen PAL, PAL60, NTSC und automatischer Normwahl wählen (Voreinstellung: Auto). Wählen Sie die gewünschte Fernsehnorm mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zurück zu den Benutzereinstellungen.

6.2.2. Video Modus

Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farbmodi wählen. Zur Auswahl stehen folgende Modi: RGB (Standardmodus), YCbCr, und CVBS. Wählen Sie den gewünschten Farbmodus mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den Benutzereinstellungen zurück.

6.2.3 Bildformat

Hier wählen Sie das Bildformat aus. Sie können zwischen den Optionen 4:3LB (4:3 Letterbox, automatische Bildumschaltung, voreingestellter Standard), 4:3PS (4:3 Pan & Scan) und 16:9. Wählen Sie das gewünschte Bildformat mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und gelangen zu den Benutzereinstellungen.

6.3. Uhrzeit einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt „Uhrzeit einstellen“, drücken Sie die Taste OK. In diesem Menüpunkt können Sie die Zeitzone, das Datum, die aktuelle Uhrzeit, Sommer- oder Winterzeit und das Format der Datumsanzeige einstellen. Markieren Sie den gewünschten Menüzeile mit den Tasten CH+/CH- und gehen Sie wie folgt vor:

(ACHTUNG: diese Einstellungen sollten korrekt vorgenommen werden, da sonst die Timerfunktion nicht richtig funktioniert!)

6.3.1. GMT Zeitzone

Die Uhr Ihres Receivers wird über Satellit auf Greenwich Mean Time synchronisiert. In dieser Zeile können Sie mit den VOL+/VOL- Tasten die Differenz zur GMT bestimmen.

(GMT-Einstellungen für Deutschland: GMT + 1)

6.3.2. Datum

Markieren Sie die Zeile Datum durch Drücken der CH+/CH-Tasten und drücken Sie anschließend OK. Es öffnet sich ein Fenster, in welchem Sie das Datum einstellen können. Durch Drücken der CH+/CH- können Sie zwischen Tag, Monat und

AVV Ausgangschafteren TV Items AUTO Videosatum CvBS Biofoveal 4:3 LB Offset bezeugen Wäränk

(Bild 6-1)

GRT Zetzins Datum 01/08/10 aktuarial Zeit 13:35 Sommerzeit ON Datum MMDDYY spechem Objekt bewegen On Witten

(Bild 6-3)

Jahr navigieren. Über die Zehnertastatur Ihrer Fernbedienung können Sie in der jeweiligen Zeile den richtigen Wert eintragen. Haben Sie die Datumsänderung vorgenommen, bestätigen Sie die Eingabe durch Drücken der OK Taste. Sie gelangen zurück in das Menü „Uhrzeit einstellen“.

6.3.3. Aktuelle Zeit

In dieser Zeile können Sie die aktuelle Zeit eingeben. Markieren Sie durch Drücken der CH+/CH- Tasten den Menüpunkt „Aktuelle Zeit“ und drücken Sie anschließend OK. Es öffnet sich ein neues Fenster in welchem Sie mit der Zehnertastatur der Fernbedienung die Uhrzeit über das Feld Stunde und das Feld Minute eingeben können. Nach der Eingabe gelangen Sie durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“

6.3.4. Sommerzeit

Markieren Sie die Zeile „Sommerzeit“ und aktivieren bzw. deaktivieren Sie die Sommerzeit durch drücken der VOL+/VOL-Tasten. Nach der Eingabe gelangen Sie durch Drücken der OK Taste zurück in das Menü „Uhrzeit einstellen“

6.3.5. Datum

Ändern Sie in dieser Zeile das Format, in welchem das aktuelle Datum angezeigt werden soll. Es stehen Ihnen drei unterschiedliche Formate der Datumsanzeige zur Verfügung, zwischen denen durch Drücken der VOL+/VOL- Tasten gewählt werden kann.

Wenn Sie alle Änderungen gemäß Ihren Wünschen durchgeführt haben, markieren Sie die Menüzeile „Speichern“ und kehren Sie durch Drücken der OK Taste in das Menü „Benutzereinstellungen“ zurück. Gleichzeitig werden die vorgenommenen Änderungen gespeichert.

6.4. Timer einstellen

Ihr Satellitenreceiver verfügt über 8 Timer. Ist ein Timer aktiviert, schaltet sich der Receiver zur eingestellten Uhrzeit automatisch auf das eingestellte Programm. Um die Timereinstellungen aufzurufen, wählen Sie in den Benutzereinstellungen den Punkt „Timer einstellen“ über die CH+/CH-Tasten. Bestätigen Sie die Wahl mit OK. Das Menü teilt sich in sieben Unterpunkte.

6.4.1. Timer Nummer

Hier können Sie über die VOL+/VOL- Tasten Ihrer Fernbedienung zwischen acht unterschiedlichen Timern wählen

6.4.2. Timermodus

In dieser Menüzeile aktivieren Sie die Timerfunktion Ihres Digitalreceivers. Sie gelangen zum Timermodus durch Drücken

der CH+/CH- Taste. Werksseitig ist die Timerfunktion ausgeschaltet. Durch Drücken der VOL+/VOL- Tasten können Sie nun zwischen verschiedenen Timeroptionen wählen. (Optionsmöglichkeiten: Nur Startzeit, Nur Stoppzeit, Ein + Aus, Aus).

6.4.3. Wiederholungsmodus

In diesem Menüpunkt können Sie die Wiederholrate eines eingestellten Timers wählen. Wählen Sie die Zeile „Wiederholungsmodus“ über die CH+/CH- Tasten Ihrer Fernbedienung. Durch Drücken der Tasten VOL+/VOLbestimmen Sie, wie oft der eingestellte Timer aktiviert wird.

Treffen Sie Ihre Auswahl durch Drücken der VOL+/VOL-Tasten, bestätigen Sie anschließend mit OK.

6.4.4. Startzeit

Haben Sie den Timermodus aktiviert, können Sie in dieser Zeile die gewünschte Startzeit des Timers einstellen. Markieren Sie über die CH+/CH- Tasten die Zeile Programm und Drücken Sie OK. Es öffnet sich ein Fenster, in welchem Sie das Program auswählen können, welches beim Einschalten des Timers gezeigt bzw. in der VCR Aufnahme aufgezeichnet werden soll. Markieren Sie mit Hilfe der CH+/CH- Tasten das gewünschte Programm und drücken Sie OK. Wählen Sie anschließend durch Drücken der CH+/CH- Tasten die Zeile Startzeit und drücken Sie OK. Es öffnet sich ein weiteres Menü, in welchem Sie Zeile für Zeile die Uhrzeit (Stunde und Minute) und das Datum (Tag, Monat und Jahr) des Timerereignisses eingeben können. Wählen Sie durch drücken der CH+/CH- Tasten die entsprechende Menüzeile aus und geben Sie über die Zehnertastatur Ihrer Fernbedienung die entsprechenden Werte ein. Haben Sie alle werte eingegeben, bestätigen Sie die Eingabe durch Drücken der OK Taste.

6.4.5. Stoppzeit

Geben Sie in dieser Zeile die Endzeit des Timerereignisses ein. Die Eingabe funktioniert genau wie bei der Eingabe der Startzeit (siehe 6.4.4.). Bitte beachten Sie, dass bei der Stoppzeit ein späterer Zeitpunkt eingetragen sein muss als bei der Startzeit. Bestätigen Sie die Eingabe der Stoppzeit durch drücken der OK Taste.

6.4.6. Programm

Wählen Sie in diesem Menüpunkt das Programm, welches bei Startzeit eines Timers angezeigt werden soll. Wählen Sie die Zeile „Programm“ durch drücken der CH+/CH- Taste und drücken Sie die Taste OK. Es öffnet sich eine Kanalliste mit allen verfügbaren Programmen. Durch drücken der CH+/CH-

Peter einwinkel Time Water Duration 13 Minutes 32 Teg 04 Monday 01 Jahr 2018 10:30 10/01:00 Spashere Leachen

(Bild 6-4-4)

Taste können Sie durch die Programmliste navigieren. Durch drücken der OK Taste wählen Sie das gewünschte Programm aus.

6.4.7. TV/Radio

Ihr Receiver kann sowohl digital über Satellit ausgestrahlte TV- als auch Radioprogramme aufzeichnen (auf extern angeschlossene Aufzeichnungsgeräte). Möchen Sie ein Radioprgramm aufzeichnen, müssen Sie, bevor Sie wie unter 6.4.7 beschrieben das Programm einstellen können, folgende Einstellung vornehmen: Durch drücken der Navigationstasten CH+/CH- gelangen sie zum Menüpunkt TV/Radio. Hier können Sie über die VOL+/VOL- Tasten in den Radiomodus umschalten

Haben Sie die Timerprogrammierung abgeschlossen, speichern Sie den eingestellten Timer durch Drücken der gelben Funktionstaste. Einen eingestellten Timer löschen Sie, indem Sie das Timermenü aufrufen, den zu löschenden Timer über die VOL+/VOL- Tasten und anschließend die blaue Funktionstaste Ihrer Fernbedienung drücken. Durch drücken der Taste EXIT gelangen Sie zurück zum Menü Benutzereinstellungen.

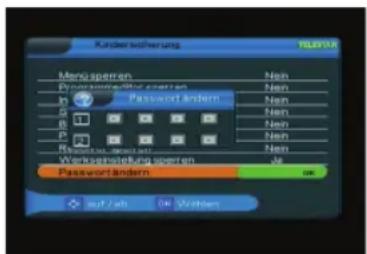

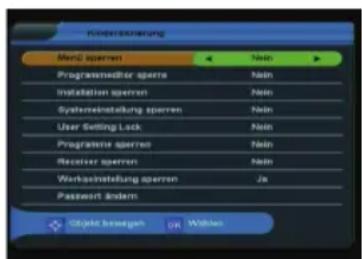

6.5. Kindersicherung

Deutszer Password eingeben Urezeuf, amstaten Time: 00:00:00 Kindersicherung Objekt bzw. OK Wahlen

(Bild 6-5)

Reversicherung Mend sperrn Programenaktor sperrn Installation sperrn Systemenstattung sperrn User Setting Lock Programen sperrn Receiver sperrn Workinstattung sperrn Password lndern Objectswagen OR Wishes

(Bild 6-5-1)

Funder soherung Mens sperten Dyndwerte über erwerben Passwortändern Werksebetriebsperten Passwordändern OK

(Bild 6-5-2)

Ihr Receiver ist mit einer Kindersicherung ausgestattet. Mit dieser Funktion können Sie sowohl TV- und Radioprogramme sperren sowie die Menüeinstellungen durch eine PIN schützen. Um die Kindersicherung aufzurufen, wählen Sie in den Benutzereinstellungen den Punkt „Kindersicherung“ über die CH+/CH- Tasten. Bestätigen Sie die Wahl mit OK. Nun müssen Sie ein vierstelliges Passwort eingeben (Siehe Abbildung 13, werksseitig voreingestelltes Passwort: 0000). Haben Sie das Passwort korrekt eingegeben, gelangen sie in das Kindersicherungsmenü. Das Menü gliedert sich in neun Unterpunkte, mit denen sich die einzelnen Funktionen des Receivers unabhängig von einander sperren lassen. Über die Navigationstasten CH+/CH- wählen Sie die entsprechende Funktion aus, die Sie sperren möchten. Durch drücken der VOL+/VOL- Tasten haben Sie die Wahl zwischen Sperren „Nein“ oder Sperren „Ja“. Wollen Sie einen Menüpunkt sperren, wählen Sie den entsprechenden Punkt über die CH+/CH- Tasten und navigieren Sie in der ausgewählten Zeile über die VOL+/VOL- Tasten auf „Ja“. Bestätigen Sie Ihre Wahl durch drücken der OK Taste. Der entsprechende Menüpunkt ist nun gesperrt und kann erst nach Eingabe des Passwortes verändert werden.

Passwort ändern

Im Kindersicherungsmenü können Sie das voreingestellte Passwort ändern. Rufen Sie das Kindersicherungsmenü auf und wählen Sie über die CH+/CH- Tasten die Menüzeile

„Passwort ändern“, bestätigen Sie die Auswahl mit OK. Es öffnet sich ein zweizeiliges Menü. Geben Sie das gewünschte neue Passwort (4-stellig) über die Zehnertastatur Ihrer Fernbedienung zweimal ein. (ACHTUNG: beide Eingaben müssen identisch sein). Sobald Sie die Passwortänderung vorgenommen haben, erscheint ein Hinweis, dass das Passwort geändert wurde. Durch drücken der EXIT Taste gelangen Sie, nach dem Bestätigen oder Verwerfen der in diesem Menüpunkt vorgenommenen Änderungen zurück in die Benutzereinstellungen. Durch erneutes drücken der EXIT Taste verlassen Sie die Benutzereinstellungen.

6.6. Spiele

Ihr Receiver ist werksseitig mit zwei Spielen ausgestattet. Um das Spielmenü aufzurufen, wählen Sie in den Benutzereinstellungen über die CH+/CH- Tasten den Punkt „Spiele“ und bestätigen Sie mit OK. Sie haben die Option zwischen „Schlange“, „Boxman“ und „Steine“. Die Spiele lassen Sich über CH+/CH- Tasten auswählen und mit OK öffnen. Die Steuerung funktioniert in beiden Spielen über die CH+/CH- Tasten der Fernbedienung. Über die vier farbigen Funktionstasten können weitere Einstellungen im Spiel vorgenommen werden. Durch drücken der blauen Funktionstaste und Bestätigung mit OK verlassen Sie ein Spiel und gelangen zurück zur Spielauswahl. Durch drücken der EXIT Taste gelangen Sie zurück zu den Benutzereinstellungen.

Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Installation“

Der Menüpunkt Installation gliedert sich in folgende Unterpunkte:

• 7.1. Suchen
• 7.2. Antenneneinstellung
• 7.3. Satellit
• 7.4. Transponder
• 7.5. Motor Konfiguration
• 7.6. USALS Einstellungen

7.1.1. Suchen

In dem Receiver sind die Programme des Satelliten Astra 19,2 Grad Ost bereits voreingestellt. Daher ist eine Suche

der Programme nur dann nötig, wenn Sie andere als die bereits eingestellten Programme empfangen möchten.

7.1.1.1 Satellit scannen

Wählen Sie unter dem Punkt Satellit Scannen mit Hilfe der Ch+/CH- die Satellitenpositionenen aus, auf der Sie Programme suchen möchten und bestätigen Sie mit OK.

Voraussetzung hierfür ist, dass die Satellitenempfangsganlage die von Ihnen ausgewählte Satellitenposition empfangen kann und dass die Antenneneinstellungen im Receiver entsprechend der Konfiuration Ihrer Empfangsanlage eingestellt sind.

Nach Auswahl der Satellitenposition/en mit jeweils der OK Taste oder der gelben Taste drücken Sie die rote Taste um den Suchlauf zu starten.
Wählen Sie im Suchlaufmodus aus, ob der Receiver alle Sender, alle frei empfangbaren oder nur alle ver schlüsselten Sender suchen soll.
Bestätigen Sie mit OK. Der Suchlauf wird gestartet.

7.1.1.2 Transponder scannen

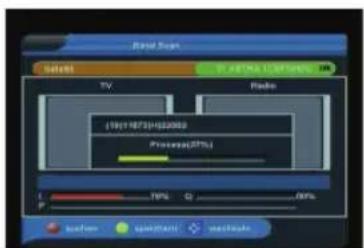

MAYL To Ann 37 ASTRA 10CFGHDQ MED 1/1/16 YEAR 20000 0003 00018 YEAR 20000 0004 0003 HOV 20000 0005 0004 VEN 20000 0006 0002 HOV 20000 0009 0005 VEN 20000 0017 0021 HOV 20000 0026 0049 VEN 20000 L 75% Q 75% Wetney Water SubflSterber

(Bild 7-1-1-2)

Unter diesem Punkt können Sie gezielt nach einem bestimmten Transponder, sofern Sie die Sendeparameter kennen.

Wählen Sie ein oder mehrere Transponder aus, auf der Sie einen Suchlauf durchführen wollen. Wählen Sie die Transponder mit der gelben Taste oder mit der OK Taste aus.
Über die grüne Taste können die Satellitenposition auswählen, auf der die Transponder gesucht werden sollen. Bestätigen Sie mit OK.

In diesem Menü können Sie einen kompletten Suchlauf über die voher ausgewählte Position durchzuführen.

Wählen Sie über die Zeile Satellit die Satellitenposition an, die mit Ihrer Empfangsanlage empfangen werden kann. Verändern Sie ggf. andere Parameter die wichtig sind, um Programme über Ihre Satellitenanlage empfangen zu können. In der Regel müssen Sie nur die Sateliitenposition (Astra 1 CEFGH2C).
Wenn alle Parameter richtig eingestellt sind, drücken Sie die rote Taste um den Suchlauf zu starten.

7.2. Antenneneinstellungen

Wählen Sie über CH+/CH- Tasten die Option „Antenneneinstellungen“ und bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet. In diesem Menü lassen sich die Empfangsoptionen der entsprechenden Satelliten ändern. Zudem können Sie die Einstellungen auf den LNB Typ Ihrer Anlage abgestimmt manuell konfigurieren, Zwischen- und Transponderfrequenzen sowie voreingestellte DiSEqC-Protokolle anpassen. Auch die Aktivierung bzw. Deaktivierung der LNB-Spannung kann unter den Antenneneinstellungen vorgenommen werden. Über die rote Funktionstaste können Sie eine Satellitensuche starten. Die geänderten Werte können durch drücken der gelben Taste gespeichert werden. Möchten Sie die Antenneneinstellungen verlassen, drücken Sie die EXIT Taste. Sie gelangen zurück zum Installationsmenü.

Näheres zu diesen Einstellungen erfahren Sie auf Ihre Satellitenanlage bezogen durch Ihren Fachhändler.

7.3. Satellit

Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann sowohl gezielt als auch „blind“ nach Satellitensignalen gesucht werden. Die Navigation wird über die CH+/CH- Tasten sowie die OK Taste vorgenommen. Zum Suchen bzw. Abspeichern werden die Funktionstasten eingesetzt. Durch drücken der Taste EXIT gelangen Sie zurück in das Installationsmenü.

7.4. Transponder

Dieser Menüpunkt ermöglicht Ihnen, automatisch und manuell einen oder mehrere Satellitentransponder nach empfangbaren TV- oder Radioprogrammen abzusuchen, die gefundenen Programme zu verwalten, sowie ältere Transpondereinstellungen zu ändern. Die CH+/CH- Tasten sowie die OK Taste Ihrer Fernbedienung dienen der Navigation, Änderungen werden über die farbigen Funktionstasten vorgenommen. Zum Verlassen der Transponderliste verwenden Sie die EXIT Taste, Sie gelangen zurück zum Installationsmenü.

Wählen Sie im Installationsmenü den Menüpunkt Transponder und drücken Sie OK.
Wählen Sie mit CH+/CH- die Zeile TP bearbeiten und Sie OK.

Antennomaterstellung Schnitt 37.ASTRA 1CEF045C LNB Typ Universal LNB Low 9750 LNB High 16500 Transponder (1)10788 OISEqC Disable LNB Power Eis L 75% Q 75% suchen sperschen

(Bild 7-2)

Sädtel Sädtel regußen Sädtelveränderungen Sädtel Useren Sädtel Verre: UK - Wahlen

(Bild 7-3)

TP barbeding ST.ASTRA 1CEFGH2C 0001 10768 VCR 22000 TP barbeding Frequency 20768 Symbolate 22000 Polarization V speedem 0000 10679 VCR 22000 L TPS Q 00% engaben eikan biolateral

(Bild 7-4)

Öffnen Sie durch Drücken der gelben Funktions-taste das Parameterfenster und geben Sie über die Zehnertastatur die Frequenz, die Symbolrate sowie die Polarisation ein. Wählen Sie abschließend die Zeile „Speichern“ und bestätigen Sie die Eingabe mit OK.
Wählen Sie nun den neu eingegebenen Transponder aus der Liste aus und drücken Sie die rote Funktionstaste um die Suche zu starten.
Die neu gefundenen Sender werden am Ende der Programmliste gespeichert.

7.5. Motor Konfiguration

Installation Antennereinstellungen Satellbereite Transponder Late Motor Konfiguration USALS Einstellung QTA auf / auf 04 Wahren

(Bild 7-5)

Verwenden Sie diesen Menüpunkt um, bei Verwendung, das automatische Steuerungssystem für einen drehbaren Antennenmotor zu konfigurieren. Der Receiver ist für die Verwendung mit einer nicht drehbaren Außenanlage voreingestellt. Um die Motoreinstellungen zu bearbeiten, wechseln Sie im Menüpunkt „Motor DiSEqC“ durch Drücken der VOL+/VOL-Tasten auf DiSEqC 1.2. Es öffnet sich ein zusätzliches Fenster, in welchem Grundeinstellungen für den Antennenmotor vorgenommen werden können. (ACHTUNG: um Schäden an der Außenanlage zu vermeiden dürfen Sie die Außenanlage nicht über gewisse Grenzen bewegen (näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage).

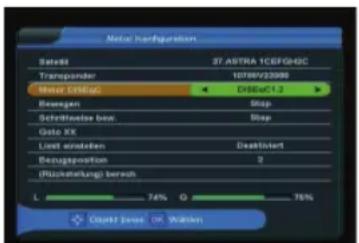

Motor Configuration Setrag 37.ASTRA 1CEFG42C Transponder 10789V23090 Motor EBITUIC DISECU3.2 Resegen Stop Schriftswiss bez Stop Gaste KK Linen erlasteten Desaktiviert Bezugposition 2 (Rückstellung) berech L 74% O 76% Count less OR Wollen

(Bild 7-5-1)

7.5.1. Ost- und Westgrenze einstellen

Haben Sie in der Motorkonfiguration die Einstellungen für eine drehbare Antenne aktiviert, können Sie im Menü über die Option „Limit einstellen“ die jeweiligen Drehgrenzen einstellen.

ACHTUNG: diese Einstellungen müssen vorgenommen werden, um mögliche Schäden an der Außeneinheit zu vermeiden!

Navigieren Sie über die CH+/CH- Tasten zur Option „Limit einstellen“. Nun geben Sie über die VOL+/VOL- Tasten an, welche Grenze des Drehbereichs eingestellt werden soll. bestätigen Sie die Wahl mit OK. es öffnet sich ein Fenster in welchem mit Hilfe der Zehnertastatur der Fernbedienung die maximale Drehung des Parabolspiegels nach Ost bzw. West eingestellt werden kann. Bestätigen Sie die Eingabe mit OK.

Haben Sie in diesem Menüpunkt Änderungen vorgenommen, werden Sie beim Verlassen des Menüs gefragt, ob Sie die Änderungen übernehmen möchten. Drücken Sie zum Verlassen des Menüs die EXIT Taste. Möchten Sie die vorgenommenen Änderungen speichern, drücken Sie die OK Taste. Sie gelangen zurück zum Installationsmenü. Möchten Sie die Änderungen verwerfen, wählen Sie im Speicherfenster mit Hilfe der VOL+/VOL- Tasten die Option „Nein“ und drücken Sie OK. Sie gelangen zurück zum Installationsmenü.

7.6. USALS

Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS (Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen. Hier können Sie einerseits die USALS Unterstützung des Receivers aktivieren (werksseitige Voreinstellung: USALS Aus). Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Information hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage). Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad und Breitengrad Ihres Standortes ein und bestätigen Sie die Eingabe mit OK. Nun können Sie in der Motor Konfiguration verfolgen, in welchem Winkel und in welcher Richtung der Motor den Parabolspiegel dreht um den gewünschten Satelliten einzustellen.

8. Programme bearbeiten

Dieser Menüpunkt ermöglicht es Ihnen bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Wählen Sie im Hauptmenü durch drücken der VOL+/VOL- Tasten den Punkt „Programme bearbeiten“. Hier stehen folgende Optionen zur Verfügung:

• 8.1. Programme editieren
• 8.2. Kanal löschen
• 8.3. Kanal bewegen
• 8.4. Kanal überspringen
• 8.5. Kanal sperren
• 8.6. Programm hinzufügen

8.1. Programme editieren

Wählen Sie die Option „Programme umbenennen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Zum Umbenennen markieren Sie das gewünschte Programm und drücken Sie die rote Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie den neuen Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK Taste der Fernbedienung eingeben können. Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld OK und drücken Sie die OK Taste der Fernbedienung, die Namensänderung wird übernommen.

Kanal Bearbeiten Programme editown Kanal Spreen Kanal bewegen Kanal überspringen Kanal spermien Programme Inzusagen Object Save 40 Messages

(Bild 8)

Programme editor 0001 TAGULLA 1 0002 BARCA TV 0003 MULTIPANT 3 0004 MULTIPANT 3 0005 TAGULLA X 0006 TAGULLA X 0007 TELECSCO 0009 MULTIPANT 4 ASTRA ICSFGHDIC 1078BV22000 APN:0112 VPN:0189 ForPN:0189 Unidise

(Bild 8-1)

Kanei Media 0001 TAQUILLA 1 0002 BARCA TV 0003 MULTIPANT-3 0004 MULTIPANT-2 0005 TAQUILLA X 0006 TAQUILLA X 0007 TELECONCO 0008 MULTIPANT-4 ASTRA 1CEPGHSC 10786V23200 APN:0112 VPN:0188 PorPal:0168 Kinder Harac dishes

(Bild 8-2)

Zum Verlassen des Menüs drücken Sie die EXIT Taste. Sie gelangen zurück zum Menü „Programme bearbeiten“.

8.2. Kanal löschen

Möchten Sie einen Kanal aus der Programmliste entfernen, wählen Sie die Option „Kanal löschen“ mit Hilfe der CH+/CH-Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Um ein Programm zu löschen markieren Sie den entsprechenden Kanal und drücken Sie die rote Funktionstaste. Es können auch mehrere Kanäle markiert werden. Drücken Sie anschließend die gelbe Funktionstaste und abschließend OK. Der Kanal ist nun gelöscht und kann nicht mehr eingeschaltet werden (!!ACHTUNG: sobald Sie einen Kanal gelöscht haben, ist dieser erst wieder zu empfangen, wenn im Installationsmenü eine entsprechende Kanalsuche durchgeführt wurde!!). Um das Menü „Kanal löschen“ zu verlassen. Drücken Sie die EXIT Taste, Sie gelangen zurück zu Menüpunkt 8.

8.3. Kanal bewegen

Manci-bergen 0051 TAGULLA 1 0053 BARCA TV 0053 MULTIPANT 2 0054 MULTIPANT 2 0055 TAGULLA X 0056 TAGULLA X 0057 TELEGRICO 0058 MULTIPANT 4 ASTRA 1CEP#E2C AP#:D112 10789V2000 VP#:D160 Por#:D160 Windows Cancel down The spring

(Bild 8.3)
Mit dieser Option können Sie die Position der Kanäle innerhalb der Programmliste verändern. Wählen Sie die Option „Kanal bewegen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, dessen Listenposition sie verändern wollen mit der roten Funktionstaste (Wählen), drücken Sie anschließend die gelbe Funktionstaste (Kanal bewegen). Nun können Sie mit der Zehnertastatur der Fernbedienung die neue Position des gewählten Kanals eingeben. Bestätigen Sie die Eingabe mit OK. Der gewählte Kanal wird nun an die neue Position verschoben. (!!ACHTUNG: durch das Verschieben eines Kanals wird die Position aller anderen Kanäle um einen Platz verändert!!). Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zum Menü „Programme bearbeiten“.

Kanai Szenjgen 0001 TAGULLA X 0002 BARCA TV 0003 MULTIPANT 2 0004 MULTIPANT 2 0005 TAGULLA X 0006 TAGULLA X 0007 TELBENCO 0008 MULTIPANT 4 ASTRA ICEF#2-EC 10789V2000 APM#012 VP#0168 PerPM#068 WiFi: Real Hangsm IP@svsgm

(Bild 8-4)

8.4. Kanal überspringen

In diesem Menüpunkt können Sie wählen, ob ein Kanal beim Schalten durch die Programme – sowohl im TV- als auch im Radiomodus übersprungen werden soll. Hier wird ein Kanal nicht gelöscht, sondern nur temporär aus der Programmliste entfernt. Wählen Sie die Option „Kanal überspringen“ mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, der übersprungen werden soll mit der roten Funktionstaste und drücken sie anschließend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl. Wenn Sie nun im TV- oder Fernsehmodus

mit den CH+/CH- Tasten durch die Programmliste navigieren, wird der markierte Kanal übersprungen. Dies lässt sich – im Gegensatz zum Löschen eines Programms – sehr einfach rückgängig machen, indem man den Kanal wieder in die Programmliste einreiht (gleiche Vorgehensweise wie beschrieben). Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zu Menü „Programme bearbeiten“.

8.5. Kanal sperren

Durch diese Option ist es möglich, für einzelne Programme der Programmliste eine Passwortabfrage einzustellen. Wählen Sie die Option „Kanal sperren“ mit Hilfe der CH+/CH-Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die Programmliste. Markieren Sie den Kanal, der gesperrt werden soll mit der roten Funktionstaste und drücken sie anschließend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl. Hinter dem markierten Kanal erscheint ein Schlosssymbol. Dieser Kanal ist nun im TV- bzw. Radiobetrieb gesperrt und kann nur eingeschaltet werden, wenn das vierstellige Passwort eingegeben wird. Möchten Sie diesen Menüpunkt verlassen, gelangen Sie durch Drücken der EXIT Taste zum Menü „Programme bearbeiten“.

!!ACHTUNG: diese Option ist nur wirksam, wenn unter 6.5. Kindersicherung die Option „Programme sperren“ aktiviert wurde. Näheres hierzu entnehmen Sie bitte Abschnitt 6.5. dieser Bedienungsanleitung!!

8.6. Programm hinzufügen

Ihr Satellitenreceiver verfügt über acht unterschiedliche und individuell verwaltbare Favoritenlisten für TV- und Radioprogramme, welche in diesem Menüpunkt verwaltet werden können. Wählen Sie die Option „hinzufügen“ im TV- oder Radiomodus mit Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drücken Sie OK. Nun können Sie die einzelnen Favoritenlisten umbenennen und die Programme zuordnen. Über die VOL+/VOL- Tasten wählen sie die zu verwaltende Favoritenliste aus. Wenn Sie diese umbenennen möchten (z.B. von FAV1 in SPORT), drücken Sie die grüne Funktionstaste. Es öffnet sich ein Fenster, in welchem Sie den neuen Kanalnamen mit Hilfe der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK Taste der Fernbedienung eingeben können. Haben Sie die Namensänderung vorgenommen, markieren Sie mit dem Cursor das Feld OK und drücken Sie die OK Taste der Fernbedienung, die Namensänderung wurde übernommen. Möchten Sie dieser Favoritenliste nun Programme hinzufügen, markieren Sie das entsprechende Programm durch Drücken der CH+/CH- Taste

Camera aperture 0001 TAGULLA 1 0003 BARCA TV 0003 MULTIPANT.3 0004 MULTIPANT.5 0005 TAGULLA X 0006 TAGULLA R 0007 TELECINCO 0008 MULTIPANT.4 ASTRA 1CEF29D0 APN:0112 VPin:0168 PurPin:0168 W/4x1 Signal screen

(Bild 8-5)

FAV erstellen 0001 Das Erste 0002 ZDF 0003 ProSieben 0004 SAT.1 0005 RTL Telev 0006 RTL2 0007 DAS VERT 0008 arte FAV1 FAV ersteine Spache Umbenermen

(Bild 8-6)

Systemstatusungen Systemaktions Wertensaktions Bandysystemungen Globell beweik, ik: Wahlen

(Bild 9)

und drücken Sie die rote Funktionstaste. Nachdem Sie die entsprechenden Programme markiert haben, speichern Sie die Favoritenliste durch drücken der gelben Funktionstaste. Möchten Sie dieses Menü verlassen gelangen Sie durch drücken der EXIT Taste zu Menüpunkt 8 zurück.

9. Systemeinstellungen

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt „Systemeinsstellungen“

Der Menüpunkt Systemeinstellungen gliedert sich in folgende Unterpunkte:

• 9.1. Systeminformation
• 9.2. Werkseinstellung
• 9.3 Standbyeinstellungen

9.1. Systeminformation

Wählen Sie über die CH+/CH- Tasten den Punkt „Systeminformation“, bestätigen Sie Ihre Auswahl mit OK. Es öffnet sich ein Fenster, in welchem die aktuell geladene Software Version, das Datum und die Uhrzeit der letzten Softwareaktualisierung sowie andere systemrelevante Informationen angezeigt werden.

9.2. Werkseinstellung

Unter diesem Menüpunkt können Sie Ihren Receiver in die Werkseinstellung zurücksetzen. Diese Werkseinstellung ist passwortgeschützt. Wählen Sie in den Systemeinstellungen über die CH+/CH- Tasten den Punkt „Werkseinstellung“, bestätigen Sie die Auswahl mit OK. Nun werden Sie aufgefordert, das vierstellige Passwort einzugeben (werksseitige Voreinstellung des Passworts: 0000). Haben Sie das richtige Passwort eingegeben, öffnet sich das Werkseinstellungsmenü. Hier können Sie nun wählen, ob Sie das komplette Menü Ihres Receivers in die Werkseinstellung zurücksetzen wollen oder ob nur die Programmeinstellungen zurückgesetzt werden sollen. Haben Sie den gewünschten Punkt ausgewählt, navigieren Sie über die CH+/CH- Tasten zum Punkt „Werkseinstellung setzen“ und bestätigen Sie mit OK. Wollen Sie den Receiver in die Werkseinstellung zurücksetzen, müssen Sie die Auswahl erneut durch Drücken der OK Taste bestätigen.

!!ACHTUNG: BEIM ZURÜCKSETZEN IN DIE WERKSEINSTELLUNGEN WERDEN ALLE PERSÖNLICH VORGENOMMENEN EINSTELLUNGEN WIE FAVORITENLISTEN ODER UMBENANNTE PROGRAMME GELÖSCHT!!

Durch Drücken der EXIT Taste verlassen Sie das Werkseinstellungsmenü

9.1. Standbyeinstellungen

Das Netzteil des Gerätes entspricht einer Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.

9.1.1. Standby nach 3 Stunden

Nach dieser Richtlinie schaltet sich das Gerät nach 3 Stunden automatisch aus dem laufenden Betrieb in Standby, wenn in diesem Zeitraum keine Bedienfunktionen wie Programmwahl, Laustärke etc. ausgeführt worden sind.

Achtung: Im Auslieferungszustand ist diese Funktion aktiviert.

Sie können diese Funktion unter diesem Menüpunkt deaktivieren.

Schalten Sie diese Funktion mit Hilfe der VOL+ / VOL - Taste aus.

Standbyvernehungen Standby nach 3 Jahre ← ↓ Object werden in Rahmen

(Bild 9-1)

10. Bedienung

10.1. Ein- und Ausschalten

Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie dem Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote POWER LED. Das Gerät ist nun im Standby Modus. Drücken Sie die rote Ein/Standby Taste auf der Fernbedienung, hierdurch schalten Sie das Gerät in den Betriebsmodus ein. Die POWER LED leuchtet nun grün. Wird ein Signal empfangen leuchtet die SIGNAL LED an der Front des Gerätes gelb. Durch nochmaliges Drücken der roten Ein/Standby Taste schalten Sie den Receiver wieder in den Bereitschaftsmodus.

10.2. Programmwahl

10.2.1. Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab (CH+/CH-) auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

10.2.2. Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Sunderful 0001 Das Ende 0002 ZOF 0003 ProSieben 0004 SAT.1 0005 [RTL] Telefon 0006 RTL2 0007 DAS VISRTE 0008 urta 0009 HD4 Auta 1:18:26 Monetrisatz Ewasterte Programol

(Bild 10-2-3)

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen.

10.2.3. Mit Hilfe der Programmliste/Kanalliste

Um ein Programm aus der Gesamtliste auszuwählen, gehen Sie folgendermaßen vor:

Drücken Sie im normalen Betrieb die Taste OK. Es erscheint nun die Programmliste. Im TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert.

Nun können Sie mit den Pfeiltasten auf/ab (CH+/CH-) das gewünschte Programm markieren.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Öffnen Sie die erweiterte Programmliste, indem Sie die rote Funktionstaste drücken (Näheres zu den Funktionstasten finden Sie in Abschnitt 11).
Durch Drücken der Taste EXIT wird die Programmliste wieder ausgeblendet.

10.2.4. Mit Hilfe der Favoritenliste

Drücken Sie die Taste FAV. Haben Sie eine Es Favoritenliste konfiguriert, erscheint diese.
Durch Drücken der grünen Funktionstaste öffnet sich das Favoritenlistenmenü. Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Favoritenliste aus. Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten.
Bestätigen Sie mit OK.
Durch Drücken der Taste OK wird die Programmliste wieder ausgeblendet.

10.2.5. Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die Kindersicherungsfunktion gesperrt ist, erscheint die Meldung „Passwort eingeben“.

Geben Sie über die Zehnertastatur der Fernbedienung Ihre vierstellige PIN ein

Oder

Schalten Sie auf ein nicht gesperrtes Programm.

Haben Sie die Kindersicherung aktiviert, müssen Sie bei jedem Umschalten auf ein gesperrtes Programm das vierstellige Passwort eingeben.

10.2.6. Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der nachfolgenden Sendung, Uhrzeit, Signalqualität (Q) und Signalpegel (L). Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel Videotext, Untertitel oder verschiedene Audiokanäle (z.B. mehrsprachiger Film oder verschiedene Radiosender).

10.3. Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dieses erleichtert den Umgang mit dem

Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton in der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste VOL+ lauter und mit Hilfe der Taste VOL- leiser.
Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

10.4. Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt, können Sie

wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen:

Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in welchem Sie über die VOL+/VOL- Tasten zwischen den angebotenen Sprachen wählen können.

Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Receiver ist auch der Empfang von Sendungen im Zweikanalton für Sehgeschädigte möglich, dies können Sie ebenfalls im AUDIO Menü in der Zeile „Modus“ einstellen.

Drücken Sie die AUDIO Taste und wählen Sie mit den CH+/CH- Tasten die Zeile Mode. Hier können Sie über die VOL+/VOL- Tasten zwischen den angebotenen Optionen (z.B. ,stereo“, ,links“, ,rechts“) wählen.

Audio Mode Language Mode BPDF Audio1 Stereo PCM (Bild 10-4)

Verlassen Sie das Menü durch erneutes Drücken der AUDIO Taste.

10.5. Dolby Digital

Wird eine Sendung in Dolby Digital Sound wiedergegeben, kann diese Option ebenfalls über die AUDIO Taste aktiviert werden.

Drücken Sie im Normalbetrieb die AUDIO Taste, es öffnet sich ein Menü, in welchem Sie über die VOL+/VOL- Tasten zwischen den angebotenen Optionen wählen können. Stellen sie in der Zeile Sprache die Option „AC3“ ein.
Verlassen Sie das Menü durch erneutes drücken der AUDIO Taste, die Sendung wird nun in Dolby Digital wiedergegeben.

Bitte beachten Sie, dass der Ton im AC3-Modus nur über den elektrischen Digitalausgang des Receivers wiedergegeben wird. Aktivieren Sie den AC3 Modus nur, wenn Sie den Receiver an ein entsprechendes Dolby Digital Soundsystem angeschlossen haben.

10.6. TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.

Schalten Sie mit der blauen Funktionstaste TV/Radio den Receiver in den Radiobetrieb. Sollte der Receiver nicht direkt in den Radiobetrieb wechseln, drücken Sie einmal die CH+/CH- Taste

Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um. Die Bedienung im Radiomodus erfolgt analog zur Bedienung im TV-Modus

Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.

10.7. Multi Picture

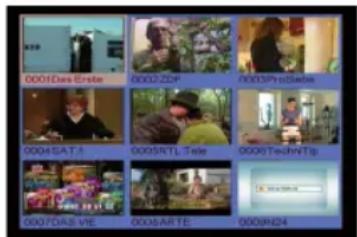

0001Das Erster 0002ZOR 0003Pro2Siebs 0004SAT 0005RTL Tele 0006TECHNTP 0007DAS VIE 0016ARTE 0008N24

(Bild 10-7)

Ihr Receiver verfügt über eine Multi Picture Funktion. Durch drücken der „MP“ Taste können Sie sich im sogenannten Split Screen gleichzeitig das aktuelle Programm von neun Sendern anzeigen lassen (das aktuell eingestellte Programm läuft weiter, die anderen Kanäle werden in Form von Standbildern angezeigt). Mit den CH+/CH- Tasten können Sie durch die Screens navigieren. Drücken Sie die EXIT Taste um zur normalen Wiedergabe zurückzukehren.

10.8. Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste RECALL auf der Fernbedienung wird das zuletzt angewählte Programm wieder eingestellt.

Drücken Sie die Taste erneut, wird wieder das davor angewählte Programm eingestellt.

10.9. Weitere Programminformationen

Durch zweimaliges Drücken der Taste INFO lassen sich, sofern gesendet, Zusatzinformationen zur eingeschalteten Sendung aufrufen.
Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die CH+/CH- Tasten
Durch mehrmaliges Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

10.10. Videotext

Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die Videotext-Informationen der Programme anzeigen zu lassen.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.
Durch Drücken der Taste TXT schalten Sie den Videotext ein.
Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte Seite.

Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 das Inhaltsverzeichnis dar.

Benutzen Sie die Pfeiltasten auf/ab (CH+/CH-), um eine Seite vor- bzw. zurückzublättern.
Mit den Pfeiltasten links/rechts (VOL+/VOL-) können Sie in Intervallen von 100 Seiten durch den Videotext navigieren.
Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

10.11. Untertitel

Einige Programmanbieter senden Untertitel aus. Um die Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:

Drücken Sie die SUBTL Taste. Sofern gesendet, erscheint nun eine Liste mit den zur Verfügung stehenden Untertitel-Sprachen.

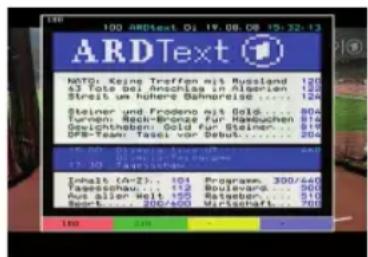

100 ARDText Di 19.08.08 15:32:13 ARDText NOTO: Keine Treffen mit Russland 120 43 Tote bei Anschluss in Alserien 18 Streit am höhere Bahnpreise 124 Steiner und Frodeno mit Gold 804 Turnen: Rechn-Bronze für Maschinen 816 Gewichtaben: Gold für Steiner 819 DPB-Team: Tassel vor Debut 204 15.00.00 (in Mio) 150 15.00.00 (in Mio) 150 Inhalt (A+2), 103 Programm 300/440 Tasserschauf, 103 Boulevard 300 Aus Allier Welt 155 Berlin 510 Beckel 300/440 Wirtschaft 708

(Bild 10-10)

BANDAR SEN BEGAWAN 0001Das Erste 0002ZDF 0003ProSieben 0004SAT.1 0005RTL Televis 14.02-15.01 19.08.05 19.08.05 001 14:02 U20 - Deutschland 002 15:01 Dene Chancel 3 Be 003 15:59 taff 004 16:55 NEWSTIVE 005 17:08 Die Simpsons 006 17:39 Die Simpsons 007 18:06 Galileo 008 19:14 Michael-Mitternee 009 20:22 Comedy Zoo 010 21:21 Switch Reloaded Datum wahlen Timer erstellen Fenster wechsel ab ProSiebenText S. 300

(Bild 10-12)

Markieren Sie nun mit den Pfeiltasten auf/ab die gewünschte Untertitel-Sprache.
Bestätigen Sie mit OK. Nun werden die Untertitel angezeigt.

Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet werden und dass diese Einstellung nach dem Umschaltvorgang nicht erhalten bleibt.

10.12. EPI

Mit Hilfe der EPI-Funktion (Electronic Programme Information) ist es möglich, Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen.

Schalten Sie den Receiver und Ihr Fernsehgerät ein.
Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.

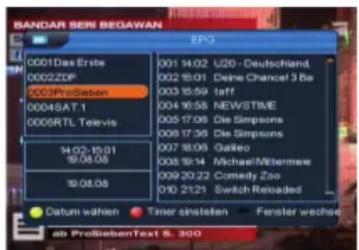

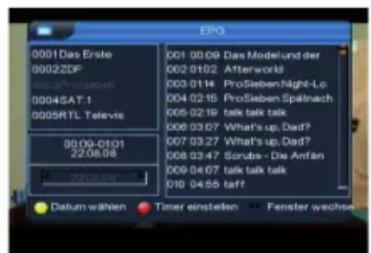

Es erscheint nun die elektronische Programmzeitschrift

Markieren Sie mit den Pfeiltasten auf/ab das Programm, von dem Sie EPI-Informationen sehen möchten und drücken Sie OK.
Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das Informationsfenster des EPI auf der rechten Seite. Dort können Sie mit den Pfeiltasten auf/ab die Sendungen der nächsten 48 Stunden ansehen.
Wenn Sie detaillierte Informationen zu den einzelnen Sendungen anschauen möchten, wechseln Sie in das rechte EPI Fenster und markieren Sie mit den Pfeiltasten auf/ab die entsprechende Sendung. Durch Drücken der OK Taste öffnet sich ein weiteres Fenster mit Zusatzinformationen.
Durch wiederholtes Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

10.12.1. EPI Tagesvorschau

Die elektronische Programmzeitschrift unterstützt eine 7-Tage-Vorschaufunktion. Um die Vorschaufunktion zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste EPI auf der Fernbedienung des Receivers.
Drücken Sie im EPI-Modus die gelbe Funktionstaste „Datum wählen“. Nun können Sie durch drücken der VOL+ Taste die Programmvorschau für die nächsten 7 Tage anwählen.
Navigieren Sie in der Tagesvorschau wie in der herkömmlichen EPI Anzeige um zwischen den

Programmvorschauen unterschiedlicher Sender zu wechseln oder Detailinformationen aufzurufen.

Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

10.12.2. EPI Timer

Über die EPI Funktion kann auch die Timerprogrammierung vorgenommen werden (näheres zur Timerfunktion Ihres Receivers finden Sie in Abschnitt 6.4.). Um einen Timer zu aktivieren, gehen Sie wie folgt vor:

Drücken Sie die Taste EPI auf der Fernbedienung des Receivers
Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das rechte Informationsfenster des EPI.
Markieren Sie mit den Pfeiltasten auf/ab eine Sendung
Drücken Sie nun die rote Funktionstaste „Timer einstellen“, es öffnet sich das Timermenü. Hier können Sie nun mit Hilfe der Pfeiltasten links/rechts und dem Ziffernfeld der Fernbedienung ggf. Startzeit und Stoppzeit des Timers ändern. Die vorgegebenen Start- und Stopzeiten markieren Beginn und ende der gewählten Sendung laut Daten des Programmanbieters.
Haben Sie eine Start- und Stoppzeit eingestellt, drücken Sie die gelbe Funktionstaste um die Einstellungen zu speichern oder die blaue Funktionstaste um den eingestellten Timer zu verwerfen.
Durch Drücken der Taste EXIT gelangen Sie wieder in den EPI Modus zurück, durch wiederholtes drücken der Taste EXIT wechseln Sie in den Normalbetrieb.

0001Das Erste 0002ZDF 0004SAT! 0005RTL Televis 00.09-0101 22/08/08 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01 00:09:01

(Bild 10-12-2)

11. Funktionstasten

Durch die farbigen Funktionstasten auf der Fernbedienung lassen sich in den beiden Betriebsmodi TV und Radio unterschiedliche Funktionen bedienen:

11.1. Rot

Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf. Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der Programmsortierung zur Verfügung:

Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun können Sie sich die Programme nach Satellit sortiert anzeigen lassen.

Durch Drücken der grünen Funktionstaste können Sie sich in der erweiterten Programmliste die Programme nach alphabetischer Sortierung anzeigen lassen.
Drücken Sie die gelbe Funktionstaste in der erweiterten Programmliste, um sich die Programme eines Satellitentransponders anzeigen zu lassen.
Durch Drücken der Taste EXIT verlassen Sie die erweiterte Programmliste und kehren zum TV- bzw. Radiomodus zurück.

11.2. Grün

Die grüne Funktionstaste aktiviert die Zoomfunktion im TV Modus.

Drücken Sie im Fernsehmodus die grüne Funktionstaste. Auf dem Bildschirm erscheint ein Lupensymbol, der Zoom ist aktiviert.
Steuern Sie mit Hilfe der Pfeiltasten auf/ab/links/rechts die Lupe auf den Bereich des Bildschirms, der vergrößert bzw. verkleinert dargestellt werden soll.
Durch mehrmaliges Drücken der OK Taste wählen Sie die entsprechende Vergrößerung bzw. Verkleinerung
Verlassen Sie die Zoomfunktion durch drücken der Taste EXIT.

11.3. Gelb

Durch Drücken der gelben Funktionstaste lässt sich im Fernsehmodus das Standbild einschalten.

Drücken Sie im Fernsehmodus die gelbe Funktionstaste. Das Bild des eingeschalteten Programms wird „eingefroren“, der Ton wird ausgeschaltet.
Kehren Sie zur Wiedergabe des laufenden Programms zurück, indem Sie die Taste EXIT drücken.

11.4. Blau

Durch Drücken der blauen Funktionstaste schalten Sie zwischen den Betriebsmodi TV und Radio um.

12. Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm

DBS-Tuner Eingang F - Buchse

Ein-/Ausgangsimpedanz 75 Ohm

Ausgang für 1. ZF 950 ... 2150 MHz (loop through)

Demodulation QPSK

Symbolrate 2 ... 45 Mbaud/s, SCPC/ MCPC

Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8

Demultiplexing: gemäß ISO 13818-1

Videodekodierung:

Videokompression MPEG-2, Bis zu MP@ML (main

Aktive Bildfläche 720 Pixel x 576 Zeilen (Pal), 720

Pixel x 480 Pixel (NTSC)

Bildformat 16:9, 4:3 LB, 4:3 PS

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II

TV-SCART: CVBS oder RGB schaltbar

LNB Stromversorgung:

LNB Strom 350 mA max.; kurzschlußfest

LNB Spannung vertikal 14V

LNB Spannung horizontal 19V

22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V

+/- 0,2 V

Programm-Anzahl:

Gesamtliste TV/Radio: Insgesamt 4000 Programme

DiSEqC: DiSEqC 1.0 und DiSEqC 1.2

Leistungsaufnahme: Max. 5W im Betrieb;

ca. 0,8 Watt im Stand-By

Netzteil

Eingangsspannung: \~200 V-240 V / 50 Hz

Wechselspannung

Ausgangsspannung: 12 Volt Gleichspanung

Abmessungen (BxHxT): 220 mm x 31 mm x 124 mm

Für den täglichen Gebrauch

Ein- und Ausschalten

Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung oder am Gerät ein.
Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.

Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.

Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel

1 für Programmplatz 1

1, dann 4 für Programmplatz 14

2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch zusätzliches Drücken der OK Taste beschleunigen.

Mit Hilfe der Programmliste:

Drücken Sie die Taste OK.
Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Mit den Tasten Blättern auf/ab wird die Liste komplett umgeblättert.

Lautstärkeregelung

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.

Durch Drücken der Taste Ton ein/aus wird der Ton ausbzw. eingeschaltet.

1. Fehlersuchhilfe

Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton, Display/LED leuchtet nicht	Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne überprüfen
	Programm wird auf einem anderen Transponder übertragen	Suchlauf vornehmen (siehe Punkt 7.1.)
	Programm wird nicht mehr übertragen	keine
Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen (siehe Punkt 10.2.3.)
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie Pro 7, Sat 1, Kabel 1, DSF und HOT sind ztw. gestört	Störungen durch “DECT-Telefone” (Funktelefone)	Abstand zwischen Empfangsstation und Receiver vergrößern
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät blockiert		Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
Im Bild entstehen zeitweise vierekkige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung “kein Signal”.	Starker Regen oder Schnee Spiegel von Schnee befreien
	Antenne falsch ausgerichtet Antenne neu ausrichten
	Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
	Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)	Spiegel mit “freier Sicht” montierten
Kein Bild, kein Ton, Display/LED leuchtet	Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß beseitigen, Gerät wieder in Betrieb nehmen
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
	Defektes LNB LNB austauschen
	Falsche Außeneinheit am Receiver eingestellt	Einstellung korrigieren (siehe Punkt 7.1.)
	Antenne falsch ausgerichtet Antenne neu ausrichten
