BEDIENUNGSANLEITUNG ZKS 5640 IE ZANKER

Wirtschaftliches und umweltschonendes Spülen 3

Installationsanweisung 4

Einbau 4

Justierung 4

Befestigung 4

Anschluss des Wasserzulaufschlauches 4

Anschluss des Wasserablaufschlauches 5

Elektroanschluss 5

Gerätebeschreibung 6

Die Bedienungsblende 6

Vor der ersten Inbetriebnahme 7

Wasserenthärteranlage 7

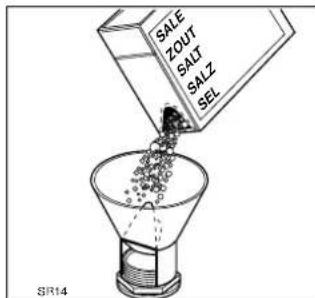

Einfüllen des regenerierenden Salzes 8

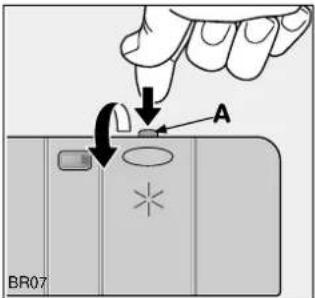

Klarspülmittel 8

Im täglichen Gebrauch 10

Besteck und Geschirr einordnen 10

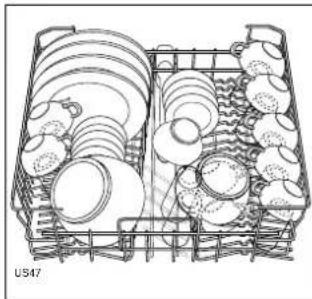

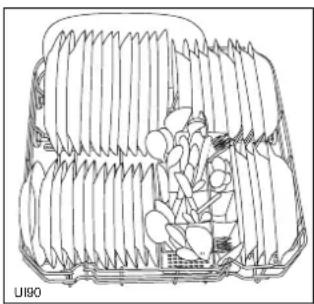

Unterkorb 10

Besteckkorb 10

Oberkorb 11

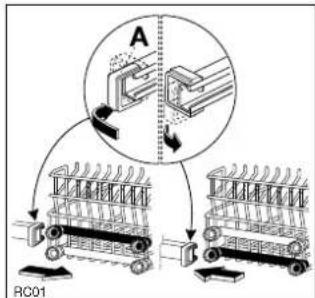

Höhenverstellung des oberen Korbes 11

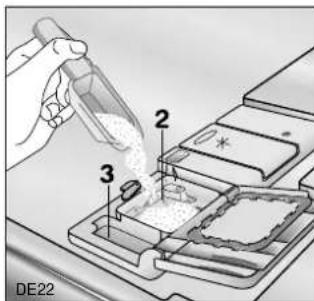

Reinigerzugabe 12

Spülprogramms 13

Spülprogramm starten 14

Pflege und Reinigung 15

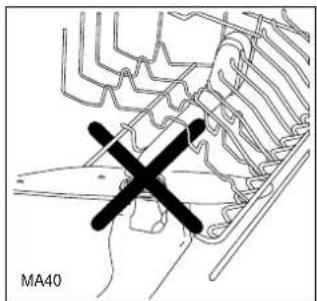

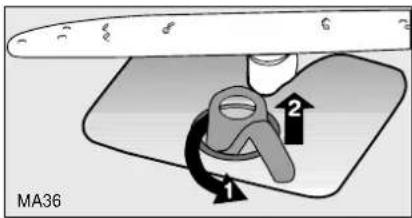

Reinigung der Siebe 15

Längerer Stillstand des Gerätes 15

Frostgefahr 15

Transport des Gerätes 15

Was tun, wenn... 16

Kundendienst und Ersatzteile 17

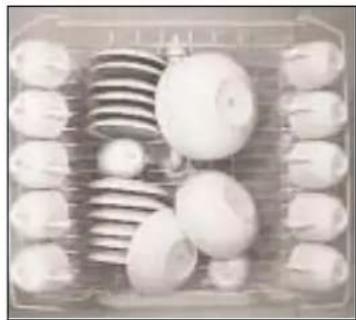

Hinweise für Prüfinstitute 18

Technische Daten

Abmessungen	Breite 59.6 cmHöhemax. Tiefemax. Tiefe bei geöffneter Türe	81.8 - 87.8 cm55.5 cm114 cm
ElektroanschlussBetriebsspannung/FrequenzGesamtleistungSicherung	Die Nennwerte für den Stromanschluss sind auf dem Typenschild an der Tür angegeben.
Leitungswasserdruck	min. max.	50 kPa (0.5 bar)800 kPa (8 bar)
Fassungsvermögen	12 Maßgedecke

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Kontrollieren, dass das Gerät keine Transportschäden erlitten hat. Niemals ein schadhaftes Gerät in Betrieb nehmen. Wenn Ihr Geschirrspüler beschädigt ist, verständigen Sie Ihren Händler.
• Aus Sicherheitsgründen niemals etwas am Geschirrspüler ändern.
• Die Anpassung der Strom- und Wasserleitungen für den Anschluss des Geräts nur von qualifiziertem Fachpersonal ausführen lassen.
• Darauf achten, dass der Geschirrspüler nicht auf dem Stromkabel oder den Wasserzu- und Ablaufschläuchen steht.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da sonst die hydraulischen Komponenten zwischen Behälter und Seitenwand beschädigt werden können.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt
• Kinder dürfen auf keinen Fall am Bedienfeld oder mit dem Gerät selbst spielen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Das Wasser in der Maschine ist kein Trinkwasser. Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar, die deshalb vom geöffneten Geschirrspüler fern gehalten werden müssen.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

- Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt.

Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.

• Die Gerätetür während des Betriebs nicht öffnen, besonders in der Heißspülphase, bei der heißes Wasser aus dem Gerät heraustreten kann. Der Geschirrspüler ist in jedem Fall mit einer Sicherheitssperre versehen, die den Betrieb beim öffnen der Tür sofort abbricht.
• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete Reinigungsmittel (Salz, Spülmittel, Klarspüler usw.).

• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.

• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.

• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.
• Reparaturen nur von Fachpersonal ausführen lassen. Unsachgemäße Eingriffe können zu ernsthaften Gefahren führen. Für Reparatureingriffe wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Entsorgung

Verpackungsmaterial des Geschirrspülers gemäß der geltenden Abfallentsorgungsvorschriften entsorgen. Alle verwendeten Materialien sind recyclefähig.

Die Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet:

PE< steht für Polyäthylen, z.B. die Verpackungsfolie

PS< steht für Polystyrol, z.B. die Schutzfüllung im Karton (absolut CFC-frei)

POM< steht für Polyoxymethylen, z.B. Kunststoffklemmen.

Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen.

Wenn Sie das Gerät eines Tages endgültig außer Betrieb setzen wollen, sorgen Sie dafür, dass es wirklich nicht mehr benutzbar ist.

Hinweis! Da sich Kinder eventuell zum Spielen im Gerät einschließen oder sich in andere gefährlichen Situationen bringen könnten, immer das Stromkabel abschneiden und entfernen. Den Schließmechanismus der Tür zerstören, damit die Tür nicht mehr verriegelt werden kann.

Die Geschirrspülmaschine in der entsprechenden Müllsammelanlage der Gemeinde entsorgen.

Wirtschaftliches und umweltschonendes Spülen

• Prüfen, dass die Wasserenthärtungsanlage richtig eingestellt ist.
• Geschirr nicht unter fließendem Wasser vorspülen.
• Immer das richtige Spülprogramm in Funktion zu Geschirr- und Schmutzart wählen.
• Auf keinen Fall Spülmittel, Spülmaschinensalz und Klarspüler überdosieren. Betriebsanleitungen in diesem Handbuch sowie die Angaben der Spülmittelhersteller beachten.

Installationsanweisung

Sie sollten die beim Elektroanschluss des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Einbau

Dieses Modell lässt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Achtung!

Beim Montieren der Platte an der Tür und beim Einbau des Geschirrspülers die Angaben auf der beiliegenden Schablone genau befolgen.

Zusätzliche Lüftungsöffnungen für den Geschirrspüler sind nicht erforderlich, jedoch Öffnungen für den Durchgang des Stromkabels und der Zu- und Ablaufschläuche.

Durch die Stellfüßchen mit großem Einstellbereich kann die Höhe des Geräts reguliert werden.

Bei allen Arbeiten an internen Gerätekomponenten muss der Stecker herausgezogen sein.

Achten Sie bitte beim Einschieben des Gerätes darauf, dass die Schläuche und das Netzkabel nicht geknickt werden.

Justierung

Die Justierung ist Voraussetzung dafür, dass die Tür richtig wasserdicht ist.

Sicherstellen, dass die Tür des Geschirrspülers richtig und ohne seitliche Reibung schließt.

Die Stellfüßchen so lange drehen, bis sich die Tür optimal schließt.

Befestigung

Das Gerät muss gegen Kippgefahr gesichert werden.

Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Anschluss des Wasserzulaufschlauches

Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser bis 50°C angeschlossen werden. Es ist jedoch empfehlenswert, einen Kaltwasseranschluss zu wählen.

Beim Warmwasseranschluss werden die Spülzeiten erheblich kürzer, jedoch könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Schließen Sie den Wasseraulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Press-block) an.

Prüfen Sie, dass der Wasserdruck des Versorgungsnetzes den angegebenen "Technischen Daten" entspricht.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dadurch der Wasserzulauf verlangsamt oder verhindert werden kann.

Das an der Maschine angeschlossenen Schlauchende kann durch Lockern der Klemmschelle beliebig orientiert werden. Klemmschelle wieder gut festziehen, damit kein Wasser ausläuft. (Es wird darauf hingewiesen, dass einige Modelle Schläuche ohne Klemmschellen haben, die deshlab nicht verstellt werden können).

Wenn der Geschirrspüler an neue oder lange Zeit ungenutzte Schläuche angeschlossen wird, lassen Sie das Wasser vor dem Anschluss einige Minuten lang laufen, um eventuell vorhandene Sand- oder Rostspuren auszuspülen, die den Filter an der Zulaufleitung verstopfen könnten.

Zum Anschluss keine alten, bereits benutzen Schläuche verwenden.

Der Geschirrspüler ist mit Sicherheitseinrichtungen ausgestattet, die das Zurücklaufen des Wassers in die Trinkwasserleitung verhindern und den geltenden Sicherheitsbestimmungen entsprechen.

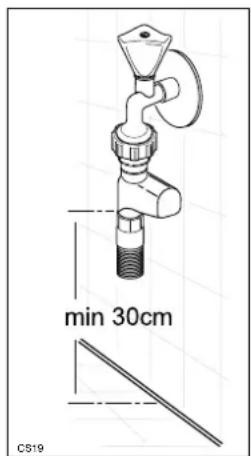

Zulaufschlauch mit Sicherheitsventil

Das Sicherheitsventil ist im Zulaufschlauch angeordnet, der an den Wasserhahn angeschlossen wird. Wenn der Schlauch undicht ist, verhindert dieses Ventil den Wasserzulauf.

Zulaufschlauch sorgfältig anschließen.

• Der Abstand zwischen dem unteren Teil des Sicherheitsventils und dem Boden, auf dem das Gerät steht, muss mindestens 30 cm betragen.
• Das Stromkabel des Sicherheitsventils ist im Schlauch selbst. Zulaufschlauch und/oder Sicherheitsventil nicht in Wasser tauchen.
• Wenn der Zulaufschlauch oder das Sicherheitsventil beschädigt ist, sofort den Stecker herausziehen.
• Zulaufschlauch und Sicherheitsventil dürfen nur von qualifiziertem Fachpersonal oder durch den Kundendienst ausgewechselt werden.
• Zulaufschlauch so anbringen, dass er niemals über dem unteren Teil des Sicherheitsventils liegt.

min 30cm C519

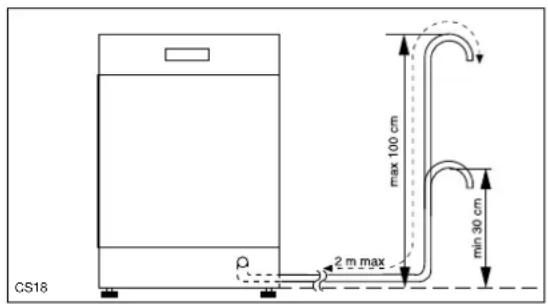

Anschluss des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Syphonverschluss des Spülbeckens, mit einer Schlauchschelle;
2. am Rand des Spülbeckens durch den Krümmer (es wird darauf hingeweisen, dass dieser einigen Geschirrspülermodellen beiliegt);
3. an einem festen Wandanschluss mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluss des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

CS18 2 m max max 100 cm min 30 cm

Auch bei eventuellen Anschluß-Stücken für den

Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein. Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Wichtig!

Unsere Geräte sind mit einer Rücklaufsicherung ausgestattet, die das Geschirrspülmaschine verhindert. Wenn im

Ablaufsyphon Ihres Spülbeckens ein Rückschlagventil eingebaut ist, so kann dies den korrekten Abwasserablauf der Geschirrspülmaschine verhindern. Deshalb empfehlen wir, dieses Rückschlagventil zu entfernen.

Elektroanschluss

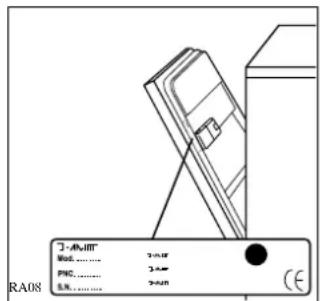

Die Nennwerte für den Stromanschluss sind auf dem Typenschild an der Tür angegeben.

Bevor Sie den Stecker in die Steckdose stecken, Folgendes prüfen:

1. Prüfen, dass die auf dem Schild angegebene Netzspannung mit den tatsächlich vorhandenen Werten übereinstimmt.
2. Zähler, Begrenzungsventile, Stromleitung und Anschlussbuchse sind für die Maximallast ausgelegt. Sicherstellen, dass die Buche und der Stecker ohne Reduzierer, Doppelstecker, Adapter usw. zusammenpassen. Andernfalls lassen Sie die Buchse auswechseln.

Zum Abtrennen des Geschirrspülers vom Netz den Stecker herausziehen.

Achtung!

Der Stecker muss auch nach dem Einbau des Geschirrspülers zugänglich sein.

Wenn das Stromkabel ausgewechselt werden muss, wenden Sie sich bitte an den Kundendienst.

Achtung!

Im Sinne der Unfallverhütungsvorschriften ist der Geschirrspüler an einen funktionstüchtigen Erdleiter anzuschließen.

Falls das Gerät nicht ordnungsgemäß geerdet wird, übernimmt der Hersteller keine Haftung.

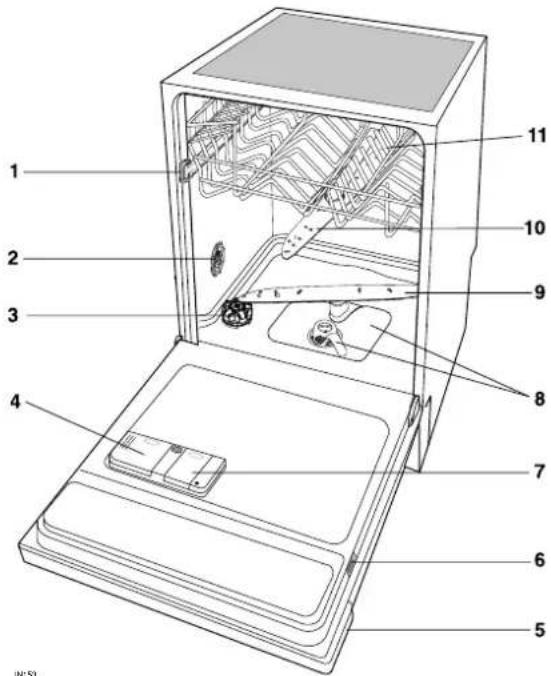

Gerätebeschreibung

1. Geschirrkorbarretierung
2. Härtebereichsschalter
3. Salzbehälter
4. Behälter für Reiniger
5. Bedienblende
6. Typenschild
7. Behälter für Klarspüler
8. Siebe
9. Unterer Sprüharm
10. Oberer Sprüharm
11. Oberer Geschirrkorb

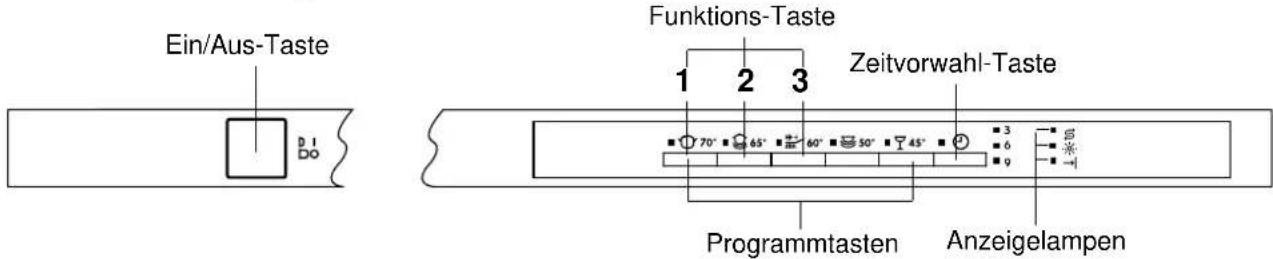

Die Bedienungsblende

Ein/Aus-Taste Funktions-Taste 1 2 3 Zeitvorwahl-Taste 70° 65° 60° 50° 45° 3 Programmtasten Anzeigelampen

Funktions-Tasten: Zusätzlich zum angezeigten

Spülprogramm kann mit dieser Tastenkombination das Enthärtungsgerät eingestellt, die Klarspülerdosierung ein- und ausgestellt und die akustischen Signale aktiviert/deaktiviert werden.

Funktions-Taste 1 Wasserenthärter einstellen

Funktions-Taste 2 Klarspülerdosierung aktivieren/deaktivieren

Funktions-Taste 3 Akustische Signale aktivieren/deaktivieren

"Zeitvorwahl-Taste": Ermöglicht es, den Programmstart um 3, 6 oder 9 Stunden zu verzögern.

Kontrollanzeigen: haben folgende Bedeutung:

S	Salz: Spezialsalz nachfüllen
	Klarspüler: Klarspüler nachfüllen
→I	Ende: leuchtet auf, wenn das Spülprogramm beendet istund hat folgende Anzeigefunktionen:- Funktionsstörungen,- Aktivierung/Deaktivierung Klarspülerdosierung und akustische Signale- Einstellung der Stufe des Wasserenthärters

Tonsignale

Die Maschine gibt Tonsignale aus. um Sie über die ablaufenden Vorgänge besser zu informieren.

"Programmende"

"Stufe des Wasserenthärters einstellen"

"Alarm"

Tonsignale deaktivieren

1. Bei abgeschalteter Maschine die Taste Ein/Aus drücken, alle Kontrolllampen der Tasten leuchten auf (Einstellphase).
2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2 und 3.
3. Funktions-Taste 3 drücken, Kontrolllampen der Tasten 1 und
   2 gehen aus, während die Kontrolllampe der Taste 3 weiter blinkt. Gleichzeitig leuchtet die Kontrollampe "Ende", auf und meldet dadurch, dass die Tonsignale aktiv sind.
4. Zum Deaktivieren der Tonsignale erneut die Funktions-Taste
   3 drücken, die Lampe "Ende" geht aus und meldet dadurch, dass die Tonsignale nicht mehr aktiv sind.
5. Zum Speichern der Einstellung das Gerät mit der Taste Ein/Aus abschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase

Vor der ersten Inbetriebnahme

Vor dem erstmaligen Einschalten des Geschirrspülers Folgendes vornehmen:

1. Sicherstellen, dass die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen
2. Das Verpackungsmaterial aus dem Gerät nehmen
3. Wasserenthärtungsanlage einstellen
4. 1 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Der Wasserenthärter wird mechanisch mit dem Härtebereichsschalter und zusätzlich elektronisch mit den Funktions-Tasten eingestellt.

Wenn die Härtestufe Ihres Wassers niedriger als "1" ist, benötigen Sie kein Salz, denn das Wasser ist weich genug.

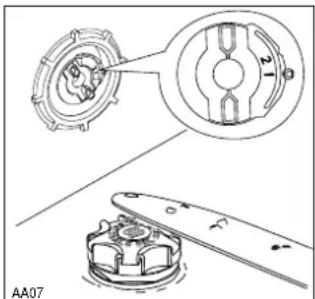

a) Mechanische Einstellung

1. Tür des Geschirrspülers öffnen.
2. Unteren Geschirrkorb aus dem Geschirrspüler herausnehmen.
3. Härtebereichsschalter auf 1 oder 2 drehen (siehe Tabelle).
4. Unteren Geschirrkorb wieder einsetzen.

Der Härtebereichsschalter wird im Werk auf Position 2 eingestellt.

b) Elektronische Einstellung:

(Der Geschirrspüler ist werkseitig auf Niveau 5 eingestellt)

1. Bei abgeschalteter Maschin die Taste Ein/Aus Taste drücken, alle Kontrolllampen der Tasten leuchten auf (Einstellphase).
2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2 und 3.
3. Funktions-Taste 1 drücken, Kontrolllampen der Tasten 2 und 3 gehen aus, während die Kontrolllampe der Taste 1 weiter blinkt. Gleichzeitig leuchtet die Kontrolllampe "Ende" auf und es ertönen einige Tonsignale. Die Anzahl der Blinkimpulse und der Tonsignale entspricht der gerade eingestellten Stufe.

Beispiel:

5 Blinkimpulse + 5 einzelne Tonsignale = Stufe 5.

1. Um die Stufe zu ändern, Funktions-Taste 1 drücken. Bei jedem Tastendruck wird die Regenerierstufe geändert.
   Beispiel: ist die Stufe 5 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 6 eingestellt.
   Beispiel: ist die Stufe 10 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 1 eingestellt.

2. Um die neue Stufe zu speichern, Geschirrspüler über die Ein/Aus Taste ausschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase.

Wasserhärte			Einstellung der Härtestufe Anzahl der		Blinkimpulse und der Tonsignalen	Anwendung von Spezialsalz
°dH deutsche Skala	°TH franz. Skala	TPM Teile pro Million	mechanisch elektronisch
51 - 70	91 - 125	901 - 1250	2	Stufe 10	10	Ja
43 - 50	76 - 90	751 - 900	2	Stufe 9	9	Ja
37 - 42	65 - 75	641 - 750	2	Stufe 8	8	Ja
29 - 36	51 - 64	501 - 640	2	Stufe 7	7	Ja
23 - 28	40 - 50	391 - 500	2	Stufe 6	6	Ja
19 - 22	33 - 39	321 - 390	2	Stufe 5	5	Ja
15 - 18	26 - 32	251 - 320	1	Stufe 4	4	Ja
11 - 14	19 - 25	181 - 250	1	Stufe 3	3	Ja
4 - 10	7 - 18	70 - 180	1	Stufe 2	2	Ja
< 4	< 7	< 70	1	Stufe 1	1	Nein

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden.

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und drehen Sie den Salzbehälter 90° nach links und ziehen sie ihn heraus.

2. Ein Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).

3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.

4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlusskappe sorgfältig zu. Ein hörbares "Klick" am Ende meldet, dass die Kappe richtig verschlossen ist.

SALE ZOUT SALT SALZ SEL SR14

Nun einfach regelmäßig Salz im Behälter nachfüllen.

Um Sie daran zu erinnern, Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muss.

Hinweis!

Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

Der Salzbehälter enthält immer Wasser. Es ist also normal, dass dieses bei Salzeinfüllung überläuft.

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

Einfüllen von Klarspülmittel

1. Deckel des Klarspülerbehälters mit der Taste (A) öffnen.
2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist. Das maximale Füllniveau ist an der Markierung "max" abzulesen.

A BR07

max BR14

Deckel zurück klappen und zudrücken, bis dieser einrastet.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Dosierung

Die Dosiereinstellung beeinflusst Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler einstellen. (Minimum-Position 1, Maximum-Position 6).

Vom Werk ist die Dosierung auf "4" eingestellt.

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Füllen Sie Klarspüler nach, wenn die Klarspüler-Kontrolllampe an der Bedienblende aufleuchtet.

Klarspüldosierung deaktivieren

Mit der deaktivierung der Klarspülerdosierung wird auch die Klarspüler-Kontrolllampe automatisch dealtiviert.

1. Bei abgeschalteter Maschine die Taste Ein/Aus, drücken, alle Kontrolllampen der Tasten leuchten auf (Einstellphase).
2. Gleichzeitig die Funktions-Tasten 2 und 3 drücken, daraufhin blinken die Kontrolllampen der Tasten 1, 2 und 3.
3. Funktions-Taste 2, drücken, Kontrolllampen der Tasten 1 und 3 gehen aus, während die Kontrolllampe der Taste 2 weiter blinkt. Gleichzeitig leuchtet die Kontrolllampe "Ende" auf und meldet dadurch, dass die Klarspülerausgabe aktiv ist.
4. Zum Deaktivieren der Klarspülerausgabe erneut die Funktions-Taste 2 drücken, daraufhin leuchtet die Kontrolllampe "Ende" auf und meldet dadurch, dass die Klarspülerausgabe nicht mehr aktiv ist.
5. Zum Speichern der Einstellung die Maschine mit der Taste Ein/Aus abschalten oder 60 Sekunden warten. Danach geht das Gerät wieder in Einstellungsphase.

Um die Klarspülerausgabe wieder zu aktivieren, denselben Vorgang wiederholen, bis die Kontrolllampe "Ende" aufleuchtet.

Im täglichen Gebrauch

• Kontrollieren, ob Salz und Klarspüler nachgefüllt werden muss.
• Besteck und Geschirr im Geschirrspüler einordnen.
• Reinigungsmittel für Geschirrspüler einfüllen.
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen.
• Spülprogramm starten.

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

• Bevor Sie das Geschirr einordnen, sollten Sie:
• grobe Speisereste entfernen.

• Töpfe mit angebrannten Speiseresten einweichen.

• Beachten Sie beim Einordnen des Geschirrs und Bestecks:

• Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
• Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann.
• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
• Um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren.
• Kleine Gegenstände in den Besteckkorb legen.

- Kunststoffgeschirr und teflonbeschichtete Töpfe tendieren dazu, Wassertropfen verstärkt zurück zu halten, deshalb trocknet diese Art Geschirr etwas schlechter als Porzellan und Stahl.

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr

nicht geeignet:

• Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Kitt temperaturempfindlich ist.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.
  • Holz-/Frühstücksbrettchen.
• Kunstgewerbliche Gegenstände.

bedingt geeignet:

• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z.B. Eiweiß, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Einige Glasarten können nach vielen Spülgängen trüb werden.

Tür öffnen und die Körbe herausziehen.

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet. Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß die Sprüharme in seiner Bewegung nicht behindert wird.

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, dass die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck sollte nicht zusammen mit anderen Metallen gespült werden.

Für bessere Leistungen empfehlen wir den mitgelieferten Trennbelag zu verwenden (wenn es die Form und die Größe des Bestecks gestatten).

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Auf und unterhalb der klappbaren Tassenauflagen eingestellte Teile anordnen, damit das Wasser überall gut hinkommt. Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden. In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

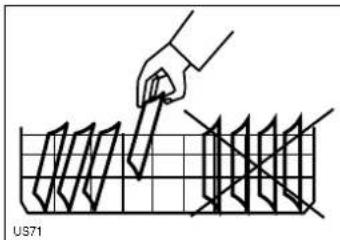

Wenn Teller im Oberkorb eingeordnet werden:

Teller schräg und möglichst nicht vorne in der Nähe der Tür einordnen sondern von hinten anfangen.

US71

Warnung! Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

	Maximale Höhe des Geschirrs im Oberkorb Unterkorb
bei angehobenem Oberkorb	20 cm 31 cm
bei abgesenktem Oberkorb	24 cm 27 cm

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschieben und die Arretierungen (A) nach vorne drehen.

Wenn der obere Korb in der oberen Position ist, kann das Tassenfach bzw. die Tassenfächer nicht verwendet werden.

A RC01

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Reinigerzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Reiniger einfüllen, bevor das Spülprogramm eingestellt wird (nicht beim "Vorspülprogramm").

Der Reiniger wird während des Spülvorgangs eingegeben.

Bitte beachten Sie die Angaben zur Dosierung und Aufbewahrung des Reinigers auf der Packung.

Spülmittel einfüllen

1. Falls der Deckel verschlossen ist; Entriegelungsknopf (1) drücken. Deckel springt auf.
2. Reiniger in den Behälter für Reinigungsmittel (2) füllen. Als Dosierhilfe dienen die Markierungslinien: 20 = entspricht ca. 20 g Reiniger 30 = entspricht ca. 30 g Reiniger
3. Bei allen Programmen mit Vorspülphase muss eine kleine Menge Reinigungsmittel (5/10 g) in die Kammer (3) des Fachs gefüllt werden.

DE19 1

DE22

1. Deckel zurückklappen und zudrücken, bis der Verschluss einrastet.

Verschiedene Reinigungsmittel

Reinigertabletten

Reinigertabletten lösen sich etwas langsamer auf, deshalb kann es vorkommen, das sich bestimmte Reinigertabletten bei kurzen Spülprogrammen nicht vollständig auflösen und ihre Reinigungskraft nicht voll entfalten. Wenn Sie diese produkte verwenden, sollten Sie längere Spülprogramme einstellen, um sicher zu sein, dass Reinigungsmittelreste vollständig entfernt werden

Legen Sie die Tabletten niemals in die Trommel oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie die Tabletten immer in den Reinigungsmitteldosierer.

Kompaktreiniger

Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemischen Zusammensetzung in zwei Grundtypen einteilen: - herkömmliche, alkalische Reiniger mit ätzenden Bestanteilen - niederalkalische Kompakteiniger mit natürlichen Enzymen.

50°C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt uns schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme in Kompaktreiniger abgestimmt. deshalb erzielen 50°C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65°C-Programmen erreicht werden.

Kombinierte Reiniger

Wenn Sie Reiniger verwenden, die bereits einen Klarspüler beinhalten, müssen Sie diesen Reiniger in den Reinigungsmitteldosierer füllen.

In diesem Fall muss der Klarspülerdosierer leer sein. Wenn noch Klarspüler im Dosierer ist, erst warten, bis dieser verbraucht ist, bevor Sie kombinierte Reiniger verwenden.

Verwendung von "3-in-1" Reinigungsmittel

Allgemeine Hinweise

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

1. Vor Verwendung dieser Produkte müssen Sie zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).
2. Folgen Sie immer den Anweisungen des Reinigungsmittelherstellers, wenn Sie diese Produkte verwenden.
3. Wenn bei Ihrer ersten Verwendung von "3 in 1" Produkten irgendwelche Probleme auftreten sollten, setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefon-nummer auf der Produktverpackung).

Spezielle Hinweise

Wenn Sie Kombinationsprodukte verwenden, stellen Sie die niedrigste Wasserhärtungseinstellung ein. (Weitere Informationen finden Sie in "Wasserenthärteranlage").

Wenn Sie auf eine Standard-Reinigungsmittelverwendung umstellen wollen, gehen Sie bitte wie folgt vor:

• Füllen Sie wieder die Salz- und Klarspülerfächer.
• Schalten Sie die Wasserhärte auf die höchstmögliche Einstellung und führen Sie ein Normalprogramme ohne Ladung durch
• Stellen Sie dann Wasserhärte auf die für Ihre gegend erforderliche Einstellung (siehe "Wasserenthärteranlage").

Spülprogramms

Programm	Verschmutzungsgrad und Geschirrart	Einzudrückende Programm-Taste	Programm-beschreibung	(3) Verbrauchswerte
				Programmdauer(in Minuten)	Stromverbrauch(in kWh)	Wasserverbrauch(in Liter)
Intensiv 70°	Stark verschutzt. Geschirr, Besteck und Kochöpfe	70°	Vorspülen warmHauptspülen 70°C2 Klarspülgange lau1 Klarspülgang warm Trocknung	80 - 90 1,65	- 1,85 22 - 24
Normal 65°	Normal verschutzt. Geschirr und Besteck	65°	Vorspülen kaltHauptspülen 65°C2 Klarspülgange lau1 Klarspülgang warm Trocknung	95 - 105 1,5	- 1,7 24 - 26
(1) Schnell-programm 60°	Frischer Schmutz. Geschirr und Besteck	60°	Hauptspülen 60°C1 Klarspülgang warm	30 0,8 9
(2) Bio 50°	Normal verschutzt. Geschirr und Besteck	50°	Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung	155 - 165 0,95	- 1,05 13 - 15
Kristall 45°	Leicht verschutzt. Kristallglas und Porzellan	45°	Hauptspülen 45°C1 Klarspülgang lau1 Klarspülgang warm Trocknung	75 0,9 15

(1) Ideal für das Geschirr vom Frühstück und vom Abendessen (frischer Schmutz). Kurzer Spülgang. Dieses Programm wurde speziell für Teller, Tassen und Geschirr von Frühstück und Abendessen eines 4-Personen-Haushalts entwickelt.

(2) Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweise für Prüfinstitute"). Dieses Programm wurde für den Einsatz von enzymhaltigen Spülmitteln entwickelt und bietet die Möglichkeit, bei geringerem Energieverbrauch dieselben Spülergebnisse zu erzielen, die sonst nur bei Programmen mit Wassertemperaturen von 65°C und mit herkömmlichen Spülmitteln möglich sind.

(3) Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von den Spannungsänderungen abhängig.

Spülprogramm starten

Bei dieser völlig integrierbaren Maschine befinden sich die Bedienungselemente an der Türoberseite. Zur Programmeinstellung muss die Tür halb geöffnet werden.

1. Überprüfen Sie, ob...

Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.

2. Wasserhahn ganz aufdrehen

3. Drücken Sie die Ein/Aus-Taste

Alle Kontrolllampen der Tasten leuchten auf.

4. Programm einstellen und starten

Taste des gewünschten Programms drücken (siehe Tabelle "Spülprogramms").

Die entsprechende Kontrolllampe leuchtet, während die anderen Lampen ausgehen.

Das Programm startet esrt dann, wenn die Tür geschlossen wird. Vorher kann das Programm noch durch Druck auf eine andere Programmwahltaste geändert werden.

Tür schließen, das Programm startet automatisch.

5. Abbrechen, ändern oder löschen eines laufenden Programms

Ein laufendes Programm nur dann abbrechen, ändern oder löschen, wenn es unbedingt erforderlich ist.

Programm abbrechen:

Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Verbrennungsgefahr! Tür vorsichtig öffnen.

• Tür des Geschirrspülers öffnen; daraufhin wird das Programm abgebrochen. Beim erneuten Schließen der Tür wird das Programm an derselben Stelle wieder aufgenommen.
• Taste Ein/Aus drücken (alle Kontrolllampen gehen aus). Taste Ein/Aus erneut drücken. Das Programm wird an derselben Stelle wieder aufgenommen.

Ändern eines laufenden Programms

• Tür des Geschirrspülers öffnen.
• Taste des neuen Programms etwa 6 Sekunden lang drücken, die Kontrolllampe des laufenden Programms beginnt zu blinken.
• Die Kontrolllampe des laufenden Programms geht aus und glichzeitig leuchtet die Kontrolllampe des neuen Programm auf.
• Wenn dir Tür geschlossen wird, startet das neue Programm automatisch.

Löschen eines laufenden Programms

- Tür des Geschirrspülers öffnen.

• Gleichzeitig die Funktions-Taste 2 und 3 etwa 2 Sekunden lang drücken, die Kontrolllampe des laufenden Programms beginnt zu blinken.
  Nach etwa 2 Sekunden leuchten die Kontrolllampen der Programmwahltasten auf und melden dadurch, dass das laufende programm gelöscht wurde und dass die Maschine wieder in Einstellphase ist.

6. Programm mit "Startzeitvorwahl" einstellen oder löschen

Erst das Programm wählen und dann die Startzeitvorwahl einstellen.

Startzeitvorwahl einstellen

Taste "Zeitvorwahl" drücken und die Verzögerungszeit wählen, indem die Taste Solange gedrückt wird, bis die entsprechende Lampe aufleuchtet (3,6 oder 9 Stunden).

Die Zeit bis zum Programmstart beginnt ab dem Moment abzulaufen, in dem die Tür geschlossen wird. Vorher kann die Startzeitvorwahl noch geändert werden.

Der verzögerte Programmstart kann jederzeit gelöscht werden, auch bevor die Zeit beginnt, abzulaufen. Einfach die Taste "Zeitvorwahl" so lange drücken, bis alle drei Lampen der Stundenanzeige ausgehen.

Tür schließen. Die Zeit bis zum Programmstart beginnt, abzulaufen.

Die abgelaufene Zeit wird in 3-Stunden-Schritten durch die Kontrolllampen angezeigt.

Wenn die Tür während dieser Zeit geöffnet wird, ändert sich dadurch die Einstellung nicht.

Wenn die Zeit abgelaufen ist, startet das Programm automatisch.

Startzeitvorwahl löschen

Um eine bereits ablaufende Startzeitvorwahl zu löschen, muss das eingestellte Programm gelöscht werden (siehe "Löschen eines laufenden Programms").

Das Programm muss nun erneut eingestellt werden.

7. Am Ende des Spülprogramms

Die Maschine hält automatisch an. Ein unterbrochenes Tonsignal meldet das Programmende.

Die Kontrolllampe des gerade beendeten Programms leuchtet weiter auf und ebenso leuchtet die Kontrolllampe "Ende" auf.

Wenn die Tür sofort nach Programmende geöffnet wird, kann heißer Dampf entweichen. Deshalb die Tür sehr vorsichtig öffnen.

Geschirrspüler mit der Taste Ein/aus abschalten.

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.

Lassen Sie am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Achtung!

Es wird empfohlen, nach jedem Spülvorgang den Wasserhahn zu schließen und den Stecker heraus zu ziehen.

Pflege und Reinigung

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreingend.

Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffnen, Unterkorb herausnehmen.

2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb (A/B), Mikrofilter (C) und Flächensieb (D). Einige Geschirrspülermodelle haben nur Grobsieb (A), Mikrofilter (C) und Flächensieb (D).

Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

A B C MA32

A C MA35

1. Griff etwa um 14 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmen.

MA36

1. Grob-/Feinsieb (A/B) an der Grifföse fassen und aus dem Mikrofilter (C) herausziehen.

2. Alle Siebe unter fließendem Wasser gründlich reinigen.

3. Flächensieb (D) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.

1. Flächensieb wieder in den Spülraumboden einsetzen.

2. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.

3. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht.

Ohne Siebe darf auf keinen Fall gespült werden.

NIEMALS versuchen, die oberen Sprüharme zu entfernen, da der Geschirrspüler dadurch Schaden nehmen kann.

Eventuell verstopfte Düsen mit einem Zahnstocher reinigen.

MA40

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Was tun, wenn...

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben.

Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

...Fehlermeldungen angezeigt werden

Der Geschirrspüler nicht startet oder während des Betriebs stecken bleibt und keine Tasten, außer der Taste Ein/Aus mehr funktionieren.

Alarme werden durch eine Kombination aus Blinkimpulsen, akustischen Signalen und Pausen gemeldet (siehe Beschreibung in der Tabelle). Tür öffnen, Gerät mit der Taste Ein/Aus abschalten und folgende Kontrollen vornehmen.

Störung Mögliche	Ursache Abhilfe
- Kontrolllampe des laufenden Programms blinkt- 1 einzelnes Tonsignal- 1 einzelner Blinkimpuls der Kontrolllampe "Ende"Es läuft kein Wasser in den Geschirrspüler.	Wasserhahn ist verstopft oder verkalkt.	Wasserhahn reinigen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.	Sieb in der Schlauchverschraubung reinigen.
	Wasserzulaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
- Kontrolllampe des laufenden Programms blinkt- 2 einzelne Tonsignale- 2 einzelne Blinkimpulse der Kontrolllampe "Ende"Geschirrspüler pumpt kein Wasser ab.	Der Siphon ist verstopft. Siphon reinigen.
	Wasserablaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
- Kontrolllampe des laufenden Programms blinkt- 3 einzelne Tonsignale- 3 einzelne Blinkimpulse der Kontrolllampe "Ende"	Die Wasserschutzsystem hat angesprochen.	Wasserhahn schließen und Kundendienst verständigen.

Nach diesen Kontrollen das Programm erneut starten. Das Programm wird an derselben Stelle wieder aufgenommen. Wenn hingegen erneut eine Störung gemeldet wird, wenden Sie sich an den Kundendienst.

Wenn Alarme auftreten, die nicht in der Tabelle aufgeführt sind, wenden Sie sich bitte an den Kundendienst.

...es Probleme beim Betrieb des Geschirrspülers gibt

Störung Mögliche	Ursache Abhilfe
Programm startet nicht	Geschirrspülertür ist nicht richtig geschlossen.	Tür schließen.
	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Sicherung der Hausinstallation ist nicht in Ordnung.	Sicherung ersetzen.
	Bei Geschirrspülermodellen mit Startzeitvorwahl:Eine Startzeit ist vorgewählt.	Falls Geschirr sofort gespült werden soll, bei Geräten- mit Multidisplay die Startzeit auf 0 Stunden stellen- ohne Multidisplay die Startzeit löschen.
Pfeifendes Geräusch beim Spülen		Anderen Markenreiniger verwenden.Das Pfeifen is

...das Spülergebnis nicht zufriedenstellend ist

Das Geschirr wird nicht sauber

• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
  • Die Sprüharme können sich nicht frei drehen.
• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.
• Es wurde kein Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
  • Die Verschlusskappe des Salzbehälters ist nicht richtig geschlossen.
• Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz

• Es wurde kein Klarspüler verwendet.
  • Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag

- Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen

• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die PNC-Nummer (PNC) und die Seriennummer (S.N.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

Mod.:

PNC : ....

S.N.:

RA08 2 - A-133T Mod. ...... PNC...... S.N...... 3 - 5mm 3 - 5mm 3 - 5mm CE

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren.

Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen.

Wenden Sie sich an Ihre zuständige Kundendienststelle.

Bestehen Sie immer auf Original-Ersatzteile.

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle "Spülprogramms") durchgeführt werden.

Beladung: 12 Standard-Maßgedecke

Klarspülereinstellung Position 4 (Typ III)

Reinigerdosierung: 5g + 25g (Typ B)
