BEDIENUNGSANLEITUNG ZKS64005X ZANKER

Benutzer-information

Geschirrspüler

Inhalt

Sicherheitshinweise ____ 2
Bedienfeld 5
Spülprogramme ____ 6
Gebrauch des Gerätes 7
Einstellen des Wasserenthärters ____ 7
Gebrauch von Salz für Geschirrspüler ____ 8
Verwendung von Reinigungsmittel und Klarspüler __ 9

Laden von Besteck und Geschirr 10
Auswählen und Starten eines Spülprogramms ____ 11
Reinigung und Pflege ____ 12
Was tun, wenn ... 12
Technische Daten 15
Umwelttipps ____ 15
Garantiebedingungen / Kundendienst ____ 15

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
  • Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.
  Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.
  Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- oder Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
  • Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.

• Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Geräts verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Stromnetz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.

• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.

• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.
• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:
• Montage des Geräts.
  – Montage der Türverkleidung.
• Anschluss des Wasserzulaufs und -ablaufs.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine un-

dichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  – Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
  – Wenden Sie sich für den Austausch des Wasseraufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Ziehen Sie den Netzstecker aus der Netzsteckdose.
– Schneiden Sie das Netzkabel ab und entsorgen Sie es.
- Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
– Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler- Reinigungsmittel sind gefährlich und können posion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spülen Sie die Augen mit Wasser aus.
• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

1 Programmkurzübersicht
2 Programmwähler
3 Start/Abbruch-Taste
4 Kontrolllampen
5 Ein-/Aus-Betriebsanzeige

Kontrolllampen
Spülen	Leuchtet während des Spülgangs oder Klarspülgangs auf.
Trocknen	Leuchtet während der Trocknungsphase auf.
Programmende	Leuchtet auf:Wenn das Spülprogramm beendet ist.Bei der Einstellung der Wasserenthärterstufe.Bei einer Gerätestörung.
Salz 1)	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Abschnitt „Gebrauch von Salz für Geschirrspüler“.Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Während eines laufenden Spülprogramms leuchtet die Kontrolllampe für Salz nie auf, auch wenn der Salzbehälter leer ist.

Programmwähler und Ein-/Aus-Betriebsanzeige

Zum Einschalten des Geräts und zur Auswahl eines Spülprogramms.

- Drehen Sie den Programmwähler im oder entgegen dem Uhrzeigersinn. Der Buchstabe des Programms auf dem Programmwähler muss mit der Ein-/Aus-Betriebsanzeige übereinstimmen.

• Die Ein-/Aus-Betriebsanzeige beginnt zu leuchten.

So schalten Sie das Gerät aus:

– Drehen Sie den Programmwähler im oder entgegen dem Uhrzeigersinn. Die Markierung I auf dem Programmwähler muss mit der Ein-/Aus-Betriebsanzeige übereinstimmen.

– Die Ein-/Aus-Betriebsanzeige erlischt.

Spülprogramme

Programm Position des Programm-wahlschalters	Verschmut-zungsgrad	Spülgut Programmbeschreibung
	A Stark ver-schmutzt	Geschirr, Besteck,Töpfe und Pfannen	VorspülgangHauptspülgang 70 °CKlarspülgängeTrocknen
	B Normal ver-schmutzt	Geschirr und Be-steck	VorspülgangHauptspülgang 65 °CKlarspülgängeTrocknen
1)	C Vor Kurzem be-nutztes Ge-schirr	Geschirr und Be-steck	Hauptspülgang 65 °CSpülgang
2)	D Normal ver-schmutzt	Geschirr und Be-steck	VorspülgangHauptspülgang 50 °CKlarspülgängeTrocknen

1) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.
2) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm Programmdauer (in Minu-ten)		Energie (kWh) Wasser (Liter)
	120-130 1,8-2,0 22-24
	100-110 1,4-1,6 19-21
	30 0,9 9
	130-140 1,0-1,2 14-16

Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung und die Geschirrmenge können diese Werte verändern.

Gebrauch des Gerätes

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Andernfalls stellen Sie ihn entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

Einstellen des Wasserenthärters

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen. Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Wasserhärte Wasserhärteeinstellung
Deutscher Wasser-härtegrad (dH°)	Französischer Wasserhärtegrad (°TH)	mmol/l Clarke	Werte manuell elektro-		nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2^1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2^1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2^1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2^1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^2)	1^2)

1) Werkseinstellung

2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

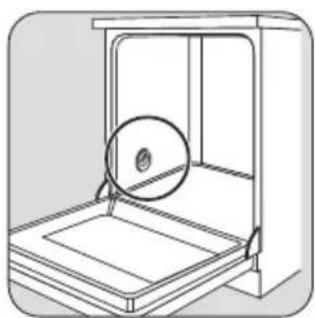

Manuelle Einstellung

Drehen Sie den Wasser-härtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Halten Sie die Start-/Abbruch-Taste gedrückt.
2. Drehen Sie den Programmwähler im Uhrzeigersinn, so dass das erste Programm auf die Ein-/Aus-Betriebsanzeige zeigt.

Gebrauch von Salz für Geschirrspüler

1. Lassen Sie die Start-/Abbruch-Taste los, sobald die Ein-/Aus-Betriebsanzeige und die Kontrolllampe Start/Abbruch zu blinken beginnen.
2. Gleichzeitig beginnt die Kontrolllampe Programmende zu blinken. Die Anzahl der Blinkzeichen zeigt die gegenwärtige Einstellung.

Beispiel 5 Blinkzeichen, Pause, 5 Blinkzeichen, Pause usw... = Härtestufe 5.

1. Drücken Sie die Start-/Abbruch-Taste, um die Einstellung des Wasserenthärters zu ändern. Mit jedem Drücken der Start-/Abbruch-Taste wechselt die Einstellung auf die nachfolgende Härtestufe.
2. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrollleuchte dunkel.

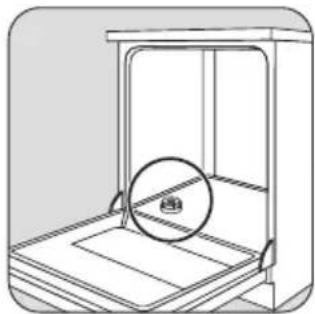

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

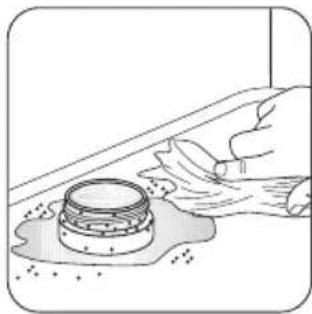

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Gebrauch von Reinigungsmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

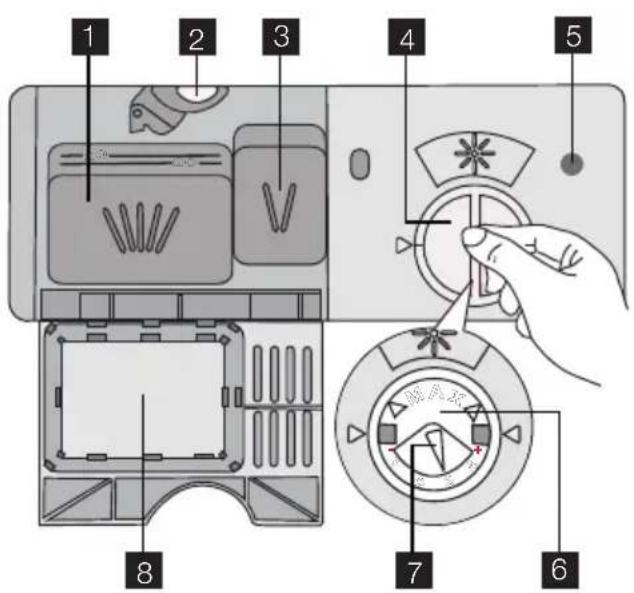

1. Drücken Sie zum Öffnen des Deckels vom Reinigungsmittelbehälter 2 den Entriegelungsknopf 8.
2. Füllen Sie das Reinigungsmittel in den Behälter 1
3. Wenn das Spülprogramm einen Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Vorspülfach 3.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter 1.
5. Schließen Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Gebrauch von Klarspülmittel

Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken.

Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmittel-Dosierer aufzufüllen:

1. Zum Öffnen des Klarspülmittel-Dosierers drehen Sie die Kappe 4 nach links.
2. Füllen Sie den Klarspülmittel-Dosierer 6 mit Klarspülmittel auf. Die Markierung „max“ zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
4. Zum Schließen des Klarspülmittel-Dosierers setzen Sie die Verschlusskappe auf und drehen Sie sie im Uhrzeigersinn.

Füllen Sie den Klarspüldosierer auf, wenn die Anzeige für den Klarspüler 5 durchsichtig wird.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie die Klarspüldosierwähler 7, um die Dosierung zu erhöhen oder zu senken.

Verwendung von Kombi-Reinigertabletten

Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Wenn Sie Tabletten verwenden, die Salz und Klarspülmittel enthalten, müssen der Salzbehälter und Klarspülmittel-Dosierer nicht zusätzlich befüllt werden.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

1. Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.

2. Bringen Sie den Klarspülmittel-Dosierer auf die niedrigste Einstellung. Siehe hierzu Abschnitt „Gebrauch von Reinigungsmittel und Klarspülmittel“.

Wieder Reinigungsmittel, Salz und Klarspülmittel separat verwenden

1. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer auf.

2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.

3. Starten Sie ein Spülprogramm ohne Geschirr.
4. Stellen Sie den Wasserenthärter nach Ablauf des Spülprogramms auf die Wasserhärte in Ihrer Region ein.
5. Stellen Sie die Menge des Klarspülmittels ein.

Laden von Besteck und Geschirr

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.
• Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

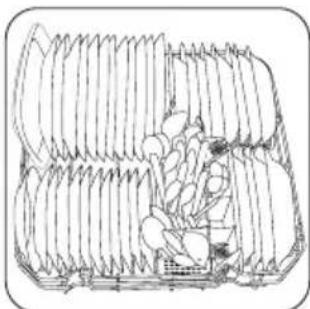

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

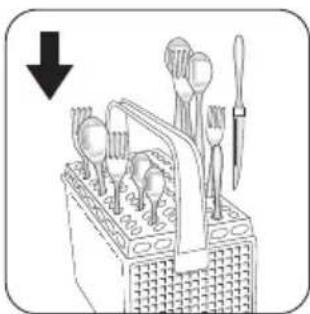

i Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfernen Sie es.

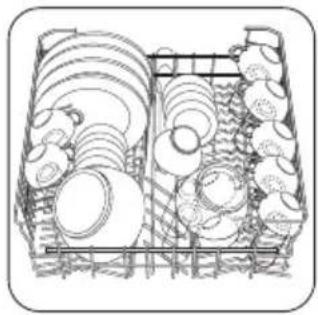

Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden.

i Stellen Sie keine Teller in die ersten drei Teile im Vorderteil des Korbs. Stellen Sie sicher, dass die Teller nach vorn geneigt sind.

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüler eingeschoben werden.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Obere Stellung 20 cm 31 cm

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Untere Stellung 24 cm 27 cm

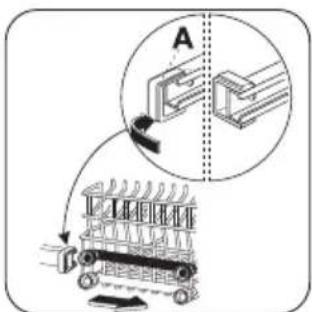

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie die vorderen Anschläge (A) heraus.
2. Ziehen Sie den Korb heraus.
3. Setzen Sie den Korb in die obere oder untere Position ein.
4. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Stellen Sie keine Tassen auf die

Tassenablage, wenn sich der Korb in der oberen Position befindet.

Auswählen und Starten eines Spülprogramms

Auswählen und Starten eines Spülprogramms

1. Schließen Sie die Tür.
2. Wählen Sie ein Spülprogramm. Siehe hierzu „Spülprogramme“.
   – Die Ein-/Aus-Betriebsanzeige beginnt zu leuchten.
3. Drücken Sie die Taste Start/Abbruch. Das Spülprogramm startet automatisch.
   – Die Kontrolllampe Start/Abbruch beginnt zu leuchten.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
  – Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

Wenn ein Spülprogramm noch nicht gestartet ist, können Sie die Auswahl ändern.

Läuft das Spülprogramm bereits, kann die Auswahl nicht mehr geändert werden. Für eine neue Auswahl muss das Spülprogramm abgebrochen werden.

Abbrechen eines Spülprogramms

1. Drücken und halten Sie die Start-/Abbruch-Taste solange, bis die Start-/Abbruch-Kontrolllampe erlischt.
2. Bevor Sie ein neues Spülprogramm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Am Ende des Spülprogramms

• Das Gerät stoppt automatisch.
• Die Programmendeanzeige leuchtet.

1. Sie können das Gerät ausschalten.
2. Öffnen Sie die Tür des Geräts.
3. Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.

Entnehmen des Spülguts

- Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.

• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

Reinigung und Pflege

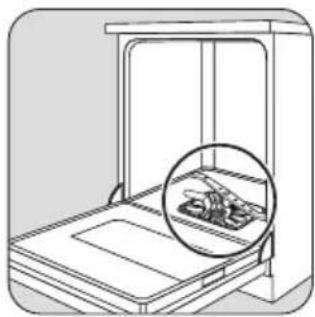

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Reinigen Sie die Filter unter fließendem Wasser.

Drehen Sie den Griff um eine 1/4 Umdrehung nach links, um die Filter B und C zu entnehmen.

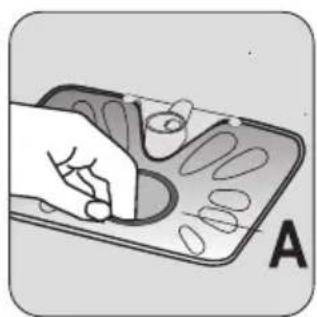

Entfernen Sie das Filtersieb A aus dem Spülraumboden.

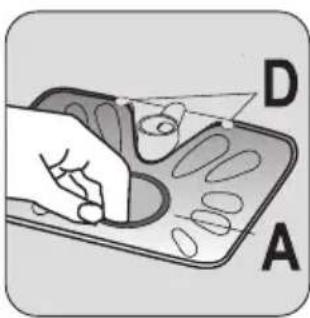

Setzen Sie das Filtersieb A unten in das Gerät ein. Achten Sie darauf, dass das Filtersieb korrekt unter den beiden Führungen D sitzt.

Setzen Sie das Filtersystem wieder ein. Drehen Sie den Griff im Uhrzeigersinn, bis er einrastet, um das Filtersystem zu verriegeln.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus.

Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder hält während des Betriebs an.

Versuchen Sie zuerst, eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Störung Fehler code Mögliche Ursache Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Die Kontrolllampe Start/Abbruch blinkt.Die Programmendeanzeige blinkt einmal.	Der Wasserhahn ist blo-ckiert oder durch Kalkabla-gerungen verstopft.	Reinigen Sie den Wasser-hahn.
Der Wasserdruck ist zu		niedrig.	Wenden Sie sich an Ihr örtliches Wasserversor-gungsunternehmen.
Der Wasserhahn ist ge-		schlossen.	Drehen Sie den Wasser-hahn auf.
Der Filter im Wasserzulauf-		schlauch ist zugesetzt.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch		ist nicht richtig angeschlos-sen.	Vergewissern Sie sich,dass die Schlauchverbin-dung in Ordnung ist.
Der Wasserzulaufschlauch		ist beschädigt.	Vergewissern Sie sich,dass der Wasserzulauf-schlauch nicht beschädigtist.
Das Gerät pumpt das Wasser nicht ab.	Die Kontrolllampe Start/Ab-bruch blinkt. .Die Programmendeanzeige blinkt zweimal.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch		ist nicht richtig angeschlos-sen.	Vergewissern Sie sich,dass die Schlauchverbin-dung in Ordnung ist.
Der Wasserablaufschlauch		ist beschädigt.	Vergewissern Sie sich,dass der Wasserablauf-schlauch keine Beschädi-gungen aufweist.
Die Aquasafe-Ein-richtung ist ausge-löst.	Die Kontrolllampe Start/Ab-bruch blinkt.Die Programmendeanzeige blinkt dreimal.	Drehen Sie den Wasser-	hahn zu und wenden Sie sich an den Kundendienst.
Das Programm startet nicht.	Die Gerätetür ist offen. Schließen Sie die Tür rich-		tig.
Der Netzstecker ist nicht		eingesteckt.	Stecken Sie den Netzste-cker in die Steckdose.
Die Sicherung im Haussi-		cherungskasten ist durch-gebrannt.	Setzen Sie eine neue Si-cherung ein.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt eine Störung erneut auf, wenden Sie sich an den Kundendienst.

Bei anderen Fehlercodes, die in dieser Tabelle nicht erwähnt werden, wenden Sie sich bitte an den Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.) ......

Produktnummer (PNC) ......

Seriennummer (S.N.) ....

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogrammausgewählt wird.
Die Körbe waren nicht richtig bela- den, so dass das Wasser nicht alle Oberflächen berührte.		Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnten sich die Sprühar- me nicht frei drehen.	Stellen Sie sicher, dass die Sprüh- arme nicht durch eine inkorrekte Beladung blockiert werden.
Die Filter sind verschmutzt, nicht	richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sau- ber, richtig montiert und korrekt ein- gesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reini- gungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Ge- schirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Ge- schirrspülsalz.
Falsche Einstellung des Wasser- enthärters.		Stellen Sie den Wasserenthärter entsprechend ein.
Die Verschlusskappe des Salzbe- hälters ist nicht richtig geschlossen.		Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, milchige Fle- cken oder blauschimmernder Belag auf Gläsern und Geschirr.	Klarspülmitteldosierung zu hoch. Klarspülmitteldosierung verringern.
Flecken von getrockneten Wasser- tropfen auf Gläsern und Geschirr.	Klarspülmitteldosierung zu niedrig. Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim Reini- gungsmittel liegen.		Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Sie haben ein Spülprogramm ohne Trocknungsgang oder mit einem verkürzten Trocknungsgang ge-wählt.		Lassen Sie die Tür des Geschirr-spülers für einige Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosie-rer mit Klarspülmittel auf.

Technische Daten

Abmessungen Breite		596 mm
	Höhe	818 - 878 mm
	Tiefe	575 mm
Elektrischer Anschluss Spannung		220-240 V
	Gesamtleistung	2200 W
	Sicherung	10 A
	Frequenz	50 Hz
Wasserdruck Min.		0,5 bar (0,05 MPa)
	Max.	8 bar (0,8 MPa)
Wasserversorgung 1)	Kalt- oder Warmwasser max. 60 °C
Fassungsvermögen Gedecke 12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten,

können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol 📋. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Garantiebedingungen / Kundendienst

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften

über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir als Her-

steller, die Electrolux Hausgeräte Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Hausgeräte Vertriebs GmbH, Fürther Str. 246, 90429 Nürnberg

*) Euro 0,09 pro angefangener Minute aus dem deutschen Festnetz (unter Umständen abweichend aus dem Mobilfunk); unsere Hotline wird für den Hersteller Electrolux Hausgeräte Vertriebs GmbH betreut durch die Electrolux Service GmbH

Wichtig!

Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren Technischen Kundendienst.

Die Service-Hotline ist der direkte Draht zu allen Kundendienststellen in Deutschland:

Service-Hotline 0180 - 3 22 66 22

0,09 €/Min. aus dem Festnetz der dt. Telekom, Mobilfunk max. 0,42 €/Min. Servicezeiten: Mo - Do 8-18 Uhr, Fr 8-17 Uhr

Störungsmeldung

Angaben bei einer Störung:

1. Vollständige Anschrift

2. Telefonnummer mit Vorwahl

3. Modellbezeichnung

4. Produkt-/PNC-Nummer

Die Produkt- und Modell-Nummer finden Sie auf dem Geräte-Typenschild.

Die Angabe der beiden Nummern macht dem Kunden-dienst eine gezielte Ersatzteilvorbereitung möglich. Übertragen Sie deshalb die Nummern vom Typenschild gleich in diese Gebrauchsanweisung.

Warnung! Warnung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da h unsachgemäße Reparaturen erhebliche geschäden entstehen können.

www.electrolux.com/shop
