HD 10/122 - Hochdruckreiniger KRANZLE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts HD 10/122 KRANZLE als PDF.
| Produkttyp | Hochdruckreiniger |
| Modell | HD 10/122 |
| Marke | Kränzle |
| Nenndurchfluss | 600 l/h |
| Schallleistungspegel (typisch) | 88,1 dB(A) |
| Schallleistungspegel (garantiert) | 90 dB(A) |
| Netzspannung | 230 V / 50 Hz |
| Absicherung | 16 A |
| Max. Zulauftemperatur | 60 °C |
| Wasservordruck (erforderlich) | 1–10 bar |
| Hochdruckschlauch | Im Lieferumfang enthalten (Länge siehe Ersatzteilliste) |
| Spritzeinrichtung | Sicherheits-Abschaltpistole mit Edelstahllanze und Flachstrahldüse |
| Druckregulierung | Stufenlos über Drehgriff |
| Manometer | Edelstahlmanometer |
| Pumpenkopf | Sondermessing |
| Wasserfilter | Wassereingangssieb (regelmäßig reinigen) |
| Sicherheitsausstattung | Sicherheits-Abschaltpistole, Sicherheitssperre, Motorschutzschalter, Druckregel-/Sicherheitsventil |
| Wartung | Ölwechsel nach 50 Betriebsstunden, dann jährlich; jährliche Sicherheitsprüfung für gewerbliche Nutzung |
| Zubehör (optional) | Schmutzkillerlanze, Rotierende Waschbürste, Bodenwäscher, Rohreinigungsschlauch, Edelstahlverlängerung |
Häufig gestellte Fragen - HD 10/122 KRANZLE
Benutzerfragen zu HD 10/122 KRANZLE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hochdruckreiniger kostenlos im PDF-Format! Finden Sie Ihr Handbuch HD 10/122 - KRANZLE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HD 10/122 von der Marke KRANZLE.

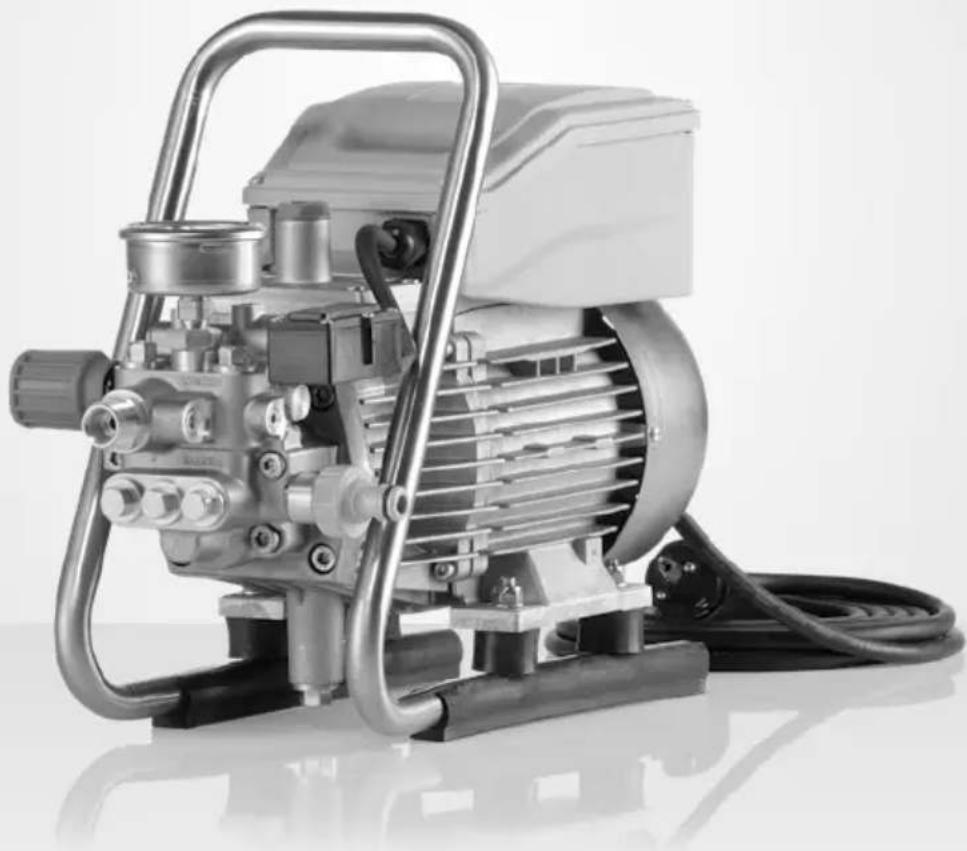

BEDIENUNGSANLEITUNG HD 10/122 KRANZLE
DE Original-Betriebsanleitung
Hochdruckreiniger
HD 7/122
HD 7/122 TS
HD 10/122
HD 10/122 TS
Original-Betriebsanleitung
DE
Hochdruckreiniger
HD 7/122
HD 7/122 TS
HD 10/122
HD 10/122 TS
Betriebsanleitung!
Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Technische Daten finden Sie in der Ersatzteilliste. Die Ersatzteilliste ist Bestandteil der Betriebsanleitung. Bewahren Sie beide Hefte für einen späteren Gebrauch oder Nachbesitzer auf.
Sehr verehrter Kunde,
wir möchten Sie zu Ihrem neuen Hochdruckreiniger herzlich beglückwünschen und uns für den Kauf bedanken!
Sie haben sich für ein absolutes Qualitätsprodukt entschieden! Die Kränzle-Hochdruckreiniger überzeugen durch ihre handliche, kompakte Bauform und ihre robuste Alltagstauglichkeit.
Höchste Präzision und Maßhaltigkeit, ergänzt durch ein Technologiepaket bestehend aus einer Vielzahl von Details, markieren in der Summe den Unterschied in Leistung, Sicherheit und Langlebigkeit.
Um den Umgang mit dem Hochdruckreiniger zu erleichtern, erläutern wir Ihnen den HD 7/122, HD 7/122 TS, HD 10/122 und den HD 10/122 TS auf den nachfolgenden Seiten. Die Abbildungen können je nach Ausstattungsart oder Zubehör von Ihrem erworbenen Gerät abweichen.
Inhaltsverzeichnis 4
Verwendete Bildzeichen 5
Sicherheitshinweise 6
Gerätebeschreibung 10
Allgemeine Vorschriften 12
Funktionshinweise 14
Inbetriebnahme 18
Direktansaugung 22
Außerbetriebnahme 23
Kleine Reparaturen selbstgemacht 24
Kränzle Zubehör 30
EU-Konformitätserklärung 32
Gewährleistung 33
Prüfberichte 34
In der Betriebsanleitung verwendete Bildzeichen
Bei Nichtbeachtung dieses Hinweises kann es zu Umweltschäden führen.
Hinweis zur Benutzung des Hochdruckreinigers. Kann bei Nichteinhaltung zu übermäßigem Verschleiß oder zum Totalausfall des HD 7/122, HD 7/122 TS, HD 10/122 und des HD 10/122 TS führen.
Warnung! Bei Nichtbeachtung dieses Hinweises kann es zu schweren Verletzungen kommen!
Auf dem Hochdruckreiniger verwendete Bildzeichen
Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Hochdruckstrahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf den Hochdruckreiniger selbst gerichtet werden.
Der Hochdruckreiniger darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.
Verbrennungsgefahr durch heiße Oberflächen!
Mit diesem Symbol gekenntzeichnete Produkte können Bestandteile enthalten, die bei falscher Entsorgung eine Gefahrfür die Gesundheit oder die Umwelt darstellen können. Sie dürfen nicht über den Hausmüll entsorgt werden. In Deutschland können Sie diese über Ihre kommunale Entsorgungsstelle entsorgen.
Auf der Verpackung verwendete Bildzeichen
Dieses Symbol kennzeichnet Verpackungsmaterialien die recyclebar sind und nicht im Hausmüll entsorgt werden dürfen. Informationen über die fachgerechte Entsorgung, entnehmen Sie den Recycling-Richtlinien Ihres Wohnortes.
Der Anwender muss notwendige Schutzkleidung, z.B. wasserdichte Anzüge, Gummistiefel, Schutzbrille, Gehörschutz, Kopfbedeckung, usw. tragen. Es ist verboten, den Hochdruckreiniger im Beisein von Personen ohne ausreichende Schutzkleidung zu betreiben!
Während der Verwendung von Hochdruckreinigern können Aerosole entstehen. Ein Aerosol ist ein Gemisch aus festen oder flüssigen Schwebeteilchen in einem Gas. Das Einatmen von Aerosolpartikeln kann zu gesundheitlichen Schäden führen. Arbeitgeber sind verpflichtet eine Gefährdungsbeurteilung vorzunehmen, um in Abhängigkeit von der zu reinigenden Oberfläche und der Umgebung die notwendigen Schutzmaßnahmen gegen das Einatmen von Aerosolen festzulegen. Atemschutzmasken der Klasse FFP 2 oder höher eignen sich zum Schutz vor wässrigen Aerosolen.
Wenn der Hochdruckreiniger unbeaufsichtigt gelassen wird, muss immer der Netztrennschalter ausgeschaltet werden.
Asbesthaltige und andere Materialien, die gesundheitsgefährdende Stoffe enthalten, dürfen nicht abgespritzt werden!
Niemals brennbare, sowie lösungsmittelhaltige Flüssigkeiten wie Lackverdünnungen, Benzin, Öl oder ähnliche Flüssigkeiten versprühen! Bei versprühen solcher Mittel besteht Explosionsgefahr!
Durch den Hochdruckstrahl können Beschädigungen an dem zu reinigenden Objekt entstehen z.B. Autoreifen. Daher einen Mindestabstand von 30 cm einhalten!
Vor Inbetriebnahme des Hochdruckreinigers, die Komponenten (Hochdruckschlauch, Netzanschlusskabel, Sicherheits-Abschaltpistole) auf Schäden prüfen. Defekte bzw. beschädigte Komponenten umgehend austauschen!
Verwenden Sie nur von Kränzle empfohlene Hochdruckschläuche, Kupplungen und Armaturen. Sie gewährleisten die Gerätesicherheit.
Bei Einsatz eines Verlängerungskabels, muss darauf geachtet werden, dass dieses für den Außeneinsatz geeignet ist, die Verbindung trocken ist und das Verlängerungskabel oberhalb des Bodens liegt. Es wird empfohlen eine Kabeltrommel zu verwenden, welche die Steckdose mindestens 60 mm über dem Boden hält.
Der Austausch des Netzanschlusskabels darf nur durch ein Original-Netzanschlusskabel von Kränzle erfolgen und muss von einer Elektrofachkraft durchgeführt werden.
Sicherheitseinrichtungen dienen dem Schutz des Anwenders und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.
Der Hochdruckreiniger ist ordnungsgemäß zu verwenden. Der Anwender hat sich den örtlichen Begebenheiten entsprechend anzupassen und muss auf die Personen die sich im Gefahrenbereich befinden achten!
Bei Verwendung in erhöhten Einsatzpositonen und die Gefahr des Herabfallens besteht, muss das Gerät gegen Wegrollen oder Umfallen gesichert werden.
Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten (einschließlich Kinder) dürfen den Hochdruckreiniger nicht verwenden!
Achten Sie darauf, dass beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. Deshalb auf festen Stand achten (siehe technische Daten).
Kinder und nicht unterwiesene Personen dürfen den Hochdruckreiniger nicht benutzen oder damit spielen! Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Den Hochdruckreiniger nicht absprühen! Den Hochdruckreiniger nicht dem Sprühnebel des Hochdruckstrahls aussetzen!
Den Hochdruckstrahl nicht auf Steckdosen oder andere elektrische Einrichtungen richten! Alle im Arbeitsbereich befindlichen stromführenden Teile müssen spritzwassergeschützt sein.
Bei Verwendung der Unterbodenlanze muss diese unbedingt aufgelegt werden! Es ist darauf zu achten, dass bei gebogenen bzw. abgewinkelten Spritzlanzen ein nicht unerheblicher Drehmoment im Rückstoß entsteht! (Die Unterbodenlanze ist ein Zubehörteil und optional erhältlich.)
Sicherungssperre an der Sicherheits-Abschaltpistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen zu verhindern!
Hochdruckstrahl nicht auf Personen oder Tiere richten! Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht, um Kleidung oder Schuhe zu reinigen.
Netzanschlusskabel nur in einwandfreiem Zustand verwenden! Netzanschlusskabel nicht beschädigen (zerren, quetschen, über fahren, ...) oder unsachgemäß reparieren!
Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen!
Gerätebeschreibung Gerätebeschreibung
kranzle®

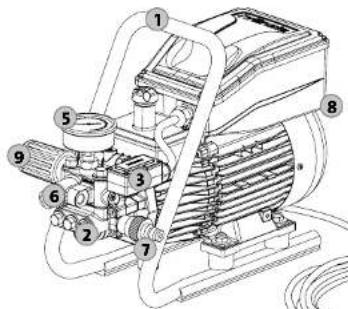

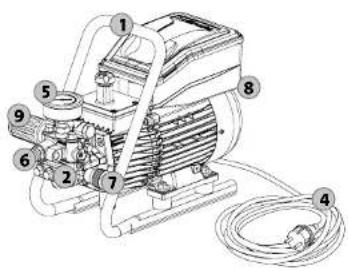

Aufbau:
Der HD 7/122, HD 7/122 TS, HD 10/122 und der HD 10/122 TS ist ein tragbarer Hochdruckreiniger. Der Aufbau ist aus dem Schema zu ersehen.
- Tragegriff
- Pumpenkopf aus Sondermessing
- Start-Stop Schalter (HD 7/122 TS, HD 10/122 TS)
- Netzanschlusskabel mit Netzstecker
- Groß dimensioniertes Edelstahlmanometer
- Pumpenausgang/Hochdruckschlauch-Anschluss
- Zulauf mit Wassereingangssieb
- Ein-/Ausschalter mit Motorschutz
- Stufenlose Druck- und Mengenregulierung

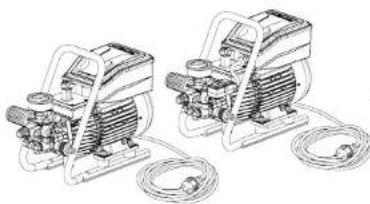

Das haben Sie gekauft:
- Kränzle-Hochdruckreiniger HD 7/122
HD 7/122 TS HD 10/122 HD 10/122 TS
- Sicherheits-Abschaltpistole mit Verschraubung
- Schmutzkillerlanze mit Edelstahlrohr (optional)
- Edelstahllanze mit Flachstrahldüse
- Betriebsanleitung Ersatzteilliste
- Hochdruckschlauch
Bestimmungsgemäße Verwendung
Dieser Hochdruckreiniger ist ausschließlich für die Reinigung mit Hochdruckstrahl ohne Reinigungsmittel oder für die Reinigung mit Niederdruckstrahl mit Reinigungsmittel (z.B. mit Schauminjektor oder Waschbürste) zu verwenden.
Die Umwelt-, Abfall- und Gewässerschutzvorschriften sind vom Anwender zu beachten!
Prüfungen
Der Hochdruckreiniger ist nach den „Richtlinien für Flüssigkeitsstrahler“ bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu überprüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten (siehe Prüfberichte).
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundligen überprüft werden!
Unfallverhütung
Der Hochdruckreiniger ist so ausgerüstet, dass bei sachgemäßer Bedienung Unfälle ausgeschlossen sind. Der Anwender ist auf die Verletzungsgefahr durch heiße Maschinenteile und den Hochdruckstrahl hinzuweisen. Die Sicherheitshinweise und „Richtlinien für Flüssigkeitsstrahler“ sind einzuhalten.
Ölwechsel
Kränzle Hochleistungs-Getriebeöl (Art.-Nr.: 400932)
Der erste Ölwechsel muss nach ca. 50 Betriebsstunden erfolgen. Weitere Ölwechsel sind jährlich oder nach 250 Betriebsstunden erforderlich. Nimmt das Öl einen grauen oder weißlichen Farbton an, so muss dieses auf jeden Fall gewechselt werden. Sollte es nötig sein das Öl zu wechseln, so muss die Ölablassschraube über einem Behälter geöffnet und der Hochdruckreiniger entleert werden. Das Öl muss in einem Behälter aufgefangen und anschließend vorschriftsmäßig entsorgt werden.
Ölleckage
Bei Ölaustritt sofort den nächsten Kundendienst (Händler) aufsuchen. Durch Missachtung dieses Hinweises können Umweltschäden und/oder Getriebeschäden auftreten.
Bei hoher Luftfeuchtigkeit und Temperaturschwankungen ist Kondenswasserbildung möglich. Nimmt das Öl einen grauen oder weißlichen Farbton an, muss dieses gewechselt werden.
Was Sie unbedingt beachten müssen: Problem Wassermangel
Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Hochdruckreiniger ist, umso größer ist die Gefahr, dass zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Hochdruckpumpe Kavitation (Wasser-Gas-Gemisch), was in der Regel nicht oder zu spät bemerkt wird.
Die Hochdruckpumpe wird zerstört.
Überprüfen Sie einfach die zur Verfügung stehende Wassermenge, indem Sie einen Eimer mit Literskala 1 Minute lang befüllen.
Benötigte Mindestwassermenge (siehe technische Daten).
Ist die gemessene Wassermenge zu gering, muss ein anderer Wasseranschluss benutzt werden, welcher die geforderte Wasserleistung erbringt. Wassermangel führt zum schnellen Verschleiß der Dichtungen (keine Gewährleistung).
Die Hochdruckpumpe nicht länger als 60 Sekunden trocken laufen lassen!
Wasserversorgung
Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens. Der Hochdruckreiniger darf nach EN 61 770 nicht unmittelbar an die öffentliche Trinkwasserversorgung angeschlossen werden. Der kurzzeitige Anschluss ist nach DVGW (Deutscher Verband des Gas- und Wasserfaches) jedoch zulässig, wenn ein Rückflussverhinderer mit Rohrbelüfter (Kränzle Art.-Nr.: 410164) in die Zuleitung eingebaut ist. Wasser nach dem Rückflussverhinderer gilt nicht mehr als Trinkwasser. Auch ein mittelbarer Anschluss an die öffentliche Trinkwasserversorgung ist zulässig mittels eines freien Auslaufes nach EN 61 770; z.B. durch den Einsatz eines Behälters mit Schwimmerventil. Ein unmittelbarer Anschluss an ein nicht für die Trinkwasserversorgung bestimmtes Leitungsnetz ist zulässig.
Problem Strommangel
Überprüfen Sie die Höhe Ihrer Leitungsabsicherung und lassen Sie Im Zwelfelsfall die Spannung und die zur Verfügung stehende Stromstärke durch einen Fachmann überprüfen (siehe technische Daten).
Elektroanschluss
Der Hochdruckreiniger wird mit einem 5 m langem Netzanschlusskabel geliefert. Der Netzstecker muss in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteranschluss und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Der Netzanschluss muss von einem befähigten Elektriker vorgenommen werden und die Anforderungen von IEC60364-1 erfüllen. Die Steckdose ist netzseitig mit 16 A abzusichern. Bei Verwendung eines Verlängerungskabels muss dieses elnen Schutzleiter haben, der vorschriftsgemäß an den Steckverbindungen angeschlossen ist. Die Leiter des Verlängerungskabels müssen einen Mindestquerschnitt von 1,5 mm² haben. Die Steckver bindungen müssen eine spritzwassergeschützte Ausführung sein und dürfen nicht auf nassem Boden liegen. Bei Verlängerungskabeln über 10 m Länge muss ein Mindestquerschnitt von 2,5 mm² eingehalten werden! Bei Verwendung einer Kabeltrommel muss das Netzanschlusskabel immer ganz abgerollt werden.
Wasser- und Reinigungssystem
Das Wasser muss unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Das Wasser wird dann von der Hochdruckpumpe unter Druck dem Sicherheits-Strahlrohr zugeführt. Durch die Düse am Sicherheits-Strahlrohr wird der Hochdruckstrahl gebildet.
Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten!
Sicherheits-Strahlrohr mit Sicherheits-Abschaltpistole (HD 7/122, HD 10/122)
Die Sicherheits-Abschaltpistole ermöglicht den Betrieb des Hochdruckreinigers nur bei betätigtem Schalthebel. Durch Betätigen des Schalthebels wird die Sicherheits-Abschaltpistole geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den Arbeitsdruck. Durch Loslassen des Schalthebels wird die Sicherheits-Abschaltpistole geschlossen und weiterer Austritt von Flüssigkeit aus dem Sicherheits-Strahlrohr verhindert. Das Edelstahlmanometer muss „0“ bar anzeigen. Der Druckstoß beim Schließen der Sicherheits-Abschaltpistole öffnet das Druckregelventil/Sicherheitsventil. Die Hochdruckpumpe bleibt eingeschaltet und fördert drucklos über den Bypass weiter. Durch Öffnen der Sicherheits-Abschaltpistole schließt das Druckregelventil/Sicherheitsventil und der Motor wird neu gestartet und die Hochdruckpumpe fördert die Flüssigkeit mit dem gewählten Arbeitsdruck zum Sicherheits-Strahlrohr weiter.
Sicherheits-Strahlrohr mit Sicherheits-Abschaltpistole (HD 7/122 TS, HD 10/122 TS)
Die Sicherheits-Abschaltpistole ermöglicht den Betrieb des Hochdruckreinigers nur bei betätigtem Schalthebel. Durch Betätigen des Schalthebels wird die Sicherheits-Abschaltpistole geöffnet. Die Flüssigkeit wird dann zur Düse gefördert. Der Spritzdruck baut sich auf und erreicht schnell den Arbeitsdruck. Durch Loslassen des Schalthebels wird die Sicherheits-Abschaltpistole geschlossen und weiterer Austritt von Flüssigkeit aus dem Sicherheits-Strahlrohr verhindert. Das Edelstahlmanometer muss „0“ bar anzeigen. Der Druckstoß beim Schließen der Sicherheits-Abschaltpistole öffnet das Druckregelventil/Sicherheitsventil. Der Motor wird durch den Druckschalter abgeschaltet. Durch Öffnen der Sicherheits-Abschaltpistole schließt das Druckregelventil/Sicherheitsventil und der Motor wird neu gestartet und die Hochdruckpumpe fördert die Flüssigkeit mit dem gewählten Arbeitsdruck zum Sicherheits-Strahlrohr weiter.
Die Sicherhelts-Abschaltpistole Ist eine Sicherheitseinrichtung. Reparaturen dürfen nur von Sachkundigen vorgenommen werden. Bei Ersatzbedarf sind nur vom Hersteller zugelassene Bautelle zu verwenden.
Druckregelventil/Sicherheitsventil
Das Druckregelventil/Sicherheitsventil schützt den Hochdruckreiniger vor unzulässig hohem Überdruck und ist so gebaut, dass es nicht über den zulässigen Betriebsdruck hinaus eingestellt werden kann. Die Begrenzungsmutter des Drehgriffes ist mit Lack versiegelt. Durch Betätigen des Drehgriffes können der Arbeitsdruck und die Wassermenge stufenlos eingestellt werden.
Austausch, Reparaturen, Neueinstellungen und Versiegeln dürfen nur von Sachkundigen vorgenommen werden.
Motorschutzschalter
Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung oder Blockieren des Motors schaltet der Hochdruckreiniger ab. Bei wiederholtem Abschalten des Motors Störungsursache beseitigen.
Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennten Hochdruckreiniger, d. h. bei gezogenem Netzstecker, vorgenommen werden.
Totalstop-System
Der HD 7/122 TS und der HD 10/122 TS ist mit einem Totalstop-System ausgestattet. Ist der Hauptschalter eingeschaltet, so wird beim Öffnen der Sicherheits-Abschaltpistole über einen Druckschalter der Motor gestartet. Beim Schließen der Sicherheits-Abschaltpistole wird der Motor sofort abgeschaltet.
Inbetriebnahme Inbetriebnahme
kranzle®
Hochdruckschlauch und Spritzeinrichtung
Der zur Ausstattung des HD 7/122, HD 7/122 TS, HD 10/122 und des HD 10/122 TS gehörende Hochdruckschlauch und die Spritzeinrichtung bestehen aus hochwertigen Materialien und sind auf die Betriebsbedingungen des Hochdruckreinigers abgestimmt sowie vorschriftsmäßig gekennzeichnet.
Bei Ersatzbedarf dürfen nur von Kränzle zugelassene Original-Ersatzteile verwendet werden. Werden Ersatzteile von Dritt anbietern verwendet, erlischt automatisch die Gewährleistung! Hochdruckschlauch und Spritzeinrichtungen sind druckdicht (ohne Leckage) anzuschließen.
Der Hochdruckschlauch darf nicht überfahren, übermäßig gezogen oder verdreht werden. Der Hochdruckschlauch darf nicht über scharfe Kanten gezogen werden. Defekte Hochdruckschläuche dürfen (nach DIN 20022) nicht repariert werden, sondern müssen durch neue, von Kränzle zugelassene Hochdruckschläuche ersetzt werden.
- Den HD 7/122, HD 7/122 TS, HD 10/122 oder den HD 10/122 TS zum Einsatzort tragen. Beim Abstellen des Hochdruckreinigers darauf achten, dass dieser einen sicheren Stand hat.
Den HD 7/122, HD 7/122 TS, HD 10/122 und den HD 10/122 TS nicht auf unbefestigten Untergrund stellen, da der Hochdruckreiniger während des Betriebs vibriert.
Beim Tragen des HD 7/122, HD 7/122 TS, HD 10/122 und des HD 10/122 TS, ist auf das Gewicht des Hochdruckreinigers zu achten (siehe technische Daten).
Bei Benutzung des Hochdruckreinigers unbedingt auf die Sicherheitshinweise achten.
Der HD 7/122, HD 7/122 TS, HD 10/122 und der HD 10/122 TS darf nicht in feuer- und explosionsgefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Der Hochdruckreiniger darf nicht unter Wasser betrieben werden. Wird der Hochdruckreiniger trotzdem in einem Gefahrenbereich verwendet sind die dort geltenden Sicherheitsvorschriften einzuhalten.
- Hochdruckschlauch gerade und schlingenfrei ausrollen. (Bei Verlängerung des Hochdruckschlauches die maximale Länge von 20 m beachten!) Der Hochdruckschlauch kann auf manchen Böden Abriebspuren hinterlassen. Alternativ finden Sie in unserem Sortiment auch Non-Marking Hochdruckschläuche.
- Den im Lieferumfang enthaltene Hochdruckschlauch an den Pumpenausgang fest und druckdicht aufschrauben.
- Hochdruckschlauch an die Sicherheits-Abschaltpistole aufstecken, fest und druckdicht verschrauben.
- Lanze auf die Sicherheits-Abschaltpistole aufstecken.
- Lanze mit der Sicherheits-Abschalt-pistole fest und druckdicht verschrauben.
Zubehör darf nur an eine von Kränzle zugelassene Sicherheits-Abschalt- istole angeschlossen werden.
- Vor Jeder Inbetrlebnahme Wasserelngangssieb auf Sauberkeit überprüfen. Steckkupplung per Hand abschrauben. Mit einer spitzen Zange das Wassereingangssieb herausnehmen und mit den restlichen Teilen unter klarem Wasser gründlich ausspülen und reinigen. Ist das Sieb verschmutzt kann kein Wasser durchlaufen und sich dadurch kein Druck aufbauen.
Beim Wassereingangssieb auf Beschädigungen achten. Den Hochdruckreiniger nicht ohne oder mit einem beschädigten Filter betrelben.
- Wasserschlauch am Wassereinganganschließen (Mindestanforderungen: 5 m Schlauchlänge, Querschnitt 3/4", 10 bar). Der Hochdruckreiniger kann wahl weise an eine Druckwasserleitung (1 - 10 bar Vordruck) mit kaltemoder bis zu 60 °C warmem Wasser angeschlossen werden. Bei dem HD 7/122 und dem HD 7/122 TS besteht die Möglichkeit Wasser aus einem Behälter anzusaugen (siehe Direktansaugung).
Achtung bei warmem Eingangswasser!
Bei Betrieb mit 60 °C warmem Eingangswasser treten erhöhte Temperaturen auf. Metallteile am Hochdruckreiniger nicht ohne Schutzhandschuhe anfassen!
9. Vor Jeder Inbetriebnahme Ölstand am Ölschauglas überprüfen.
Ölstand muss in der Mitte des Ölschauglases sichtbar sein.
- Stromanschluss herstellen (siehe technische Daten).
Netzstecker oder stromführende Teile nicht mit nassen oder feuchten Händen berühren.
- Hochdruckreiniger bei geöffneter Sicherheits-Abschaltpistole einschalten. Den Hochdruckreiniger entlüften: Sicherheits-Abschaltpistole mehrmals öffnen und schließen. Mit dem Reinigungsvorgang beginnen.
- Beim Benutzen des Schmutzkillers ist darauf zu achten, die Lanze zum Starten nach unten zu halten.
- Arbeitsdruck stufenlos mit dem Drehgriff regeln. Der maximal verfügbare Arbeitsdruck ist werkseitig fest eingestellt.
Direktansaugung Außerbetriebnahme
kranzle®
Direkte Wasserentnahme mit dem HD 7/122 und dem HD 7/122 TS
Der Hochdruckreiniger bietet aufgrund der Saugleistung der Hochdruckpumpe (bis zu 1 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen.
- Saugschlauch mit Ansaugfilter (Art.-Nr.: 150383) aufmontieren.
- Mit Wasser gefüllten Ansaugschlauch in den wassergefüllten Behälter hängen und mit dem Reinigungsvorgang beginnen. Auf sauberes Wasser achten! Kein chlorhaltiges Wasser ansaugen! Kelne Luft ansaugen!
Vor dem ersten Saugvorgang muss die Hochdruckpumpe und der Ansaugschlauch mit Wasser gefüllt sein.
Hlnwels
Abhängig von der Wasserqualität kann es vorkommen, dass die Ventile nach längerer Stillstandzeit verkleben. In der Folge kann der Hochdruckreiniger Wasser aus einem Behälter nicht richtig ansaugen. Bitte schließen Sie dann einen Wasserschlauch mit Druckwasser am Pumpeneingang an. Nach dem Starten des Hochdruckreinigers öffnet das Druckwasser die Ventile und Sie können wieder aus einem Behälter ansaugen und wie gewohnt weiterarbeiten.
- Hochdruckreiniger ausschalten
- Wasserzufuhr sperren
- Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist
- Sicherheits-Abschaltpistole verriegeln
- Hochdruckschlauch von der Sicherheits-Abschaltpistole abschrauben
- Hochdruckpumpe entleeren: Hochdruckschlauch festhalten und Motor einschalten, bis kein Wasserstrahl am Ausgang austritt.
- Netzstecker ziehen
- Hochdruckschlauch säubern und ohne Schlingen aufrollen
- Netzanschlusskabel säubern und aufwickeln
- Wassereingangssieb reinigen
- Hochdruckreiniger im Winter in frostfreien Räumen lagern
Frostschutz
Um den Hochdruckreiniger vor Frost zu schützen, entleeren Sie ihn vollständig. Trennen Sie den Hochdruckreiniger von der Wasserversorgung und schalten Sie ihn ein. Durch öffnen der Sicherheits-Abschaltpistole drückt die Hochdruckpumpe das Wasser aus dem Hochdruckreiniger Den Hochdruckreiniger nicht länger als 1 Minute ohne Wasser laufen lassen.

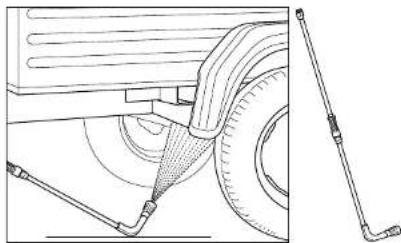

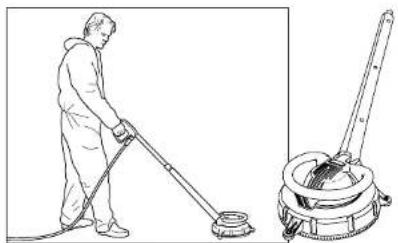

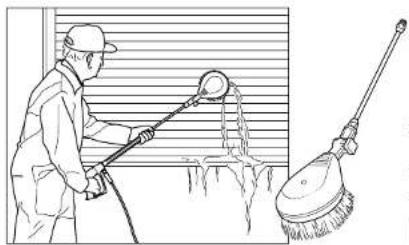

Die kompakten und mobilen Kränzle Hochdruckreiniger lassen sich mit ihrer geringen Standfläche gut verstauen.
Kleine Reparaturen selbstgemacht Kleine Reparaturen selbstgemacht
kranzle®
Problem
Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. Das Edelstahlmanometer zeigt vollen Druck an.
Ursache
Höchstwahrscheinlich ist die Düse verstopft.
Das Edelstahlmanometer zeigt vollen Druck. Aus der Lanze kommt kein oder nur sehr wenig Wasser.
(Im Edelstahlmanometer befindet sich kein Wasser, es handelt sich um Glycerin zur Dämpfung der Zeigervibration.)
Vorgehensweise:
Schalten Sie den Hochdruckreiniger ab. Ziehen Sie den Netzstecker. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole.
Schrauben Sie zuerst Sicherheits-Abschaltpistole und Lanze ab und spülen Sie den Hochdruckschlauch von möglichen Rückständen frei. Kontrollieren Sie das Wassereingangssieb auf Verschmutzung.
Besteht das Problem weiter, so durchstoßen Sie mit einem Draht (Büroklammer) vorsichtig die Düsenöffnung. Sollte das Reinigen mit einem Draht nicht den gewünschten Erfolg bringen, so muss die Düse ersetzt werden.
Vor jeder Reparatur Netzstecker ziehen!
Problem
Aus der Düse kommt ein unregelmäßiger Strahl. Das Edelstahlmanometer zeigt wenig Druck an.
Ursache
Möglicherweise sind die Ventile verschmutzt oder verklebt.
Das Edelstahlmanorneter zeigt trotz aufgedrehter Druckregulierung nur wenig Druck. Aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert.
(Im Edelstahlmanometer befindet sich kein Wasser, es handelt sich um Glycerin zur Dämpfung der Zeigervibration.)
Vorgehensweise:
Schrauben Sie nacheinander alle 6 Ventile auf (vertikal und horizontal in 3er Reihe angeordnete Messing Sechskantschrauben).
Entnehmen Sie die Schraube mit Ventilkörper samt O-Ring. Kontrollieren Sie den Dichtungsring auf Beschädigung. Bei Beschädigung muss der O-Ring ausgetauscht werden.
Säubern Sie die Ventile mit einem Draht (Büroklammer) und möglichst unter fließendem Wasser.
Beim Wiedereinbau den Dichtungsring nicht vergessen!
HD 7/122, HD 10/122
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet das Druckregelventil-Sicherheitsventil ständig um.
Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 1
Leckage.
Kontrollieren Sie die Verbindungen vom Hochdruckreiniger zum Hochdruckschlauch und vom Hochdruckschlauch zur Sicherheits-Abschaltpistole sowie die Verbindung der Lanze an der Sicherheits-Abschaltpistole auf Dichtheit.
Schalten Sie den Hochdruckreiniger aus. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie Hochdruckschlauch, Sicherheits-Abschaltpistole und Lanze ab und kontrollieren Sie die Dichtungsringe. Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Bel Leckage wird für eventuelle Folgeschäden
keine Gewährleistung übernommen.
HD 7/122, HD 10/122
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet das Druckregelventil-Sicherheitsventil ständig um.
Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 2
Rückschlagventil defekt.
Hochdruckreiniger ausschalten, Netz stecker ziehen. Wasserzufuhr sperren. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Pumpenausgang aufschrauben.
Rückschlagkörper entnehmen und den O-Ring auf Verschmutzung oder Beschädigung überprüfen. Überprüfen Sie ebenfalls den Dichtsitz im Pumpengehäuse auf Verschmutzung oder Beschädigung.
Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Bei Schäden an der Hochdruckpumpe durch defekte Dichtungsringe, Infolge Luftansaugung oder Wassermangel (Kavitation), wird keine Gewährleistung übernommen.
HD 7/122 TS, HD 10/122 TS
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus.
Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 1
Leckage.
Kontrollieren Sie die Verbindungen vom Hochdruckreiniger zum Hochdruckschlauch und vom Hochdruckschlauch zur Sicherheits-Abschaltpistole sowie die Verbindung der Lanze an der Sicherheits-Abschaltpistole auf Dichtheit.
Schalten Sie den Hochdruckreiniger aus. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Schrauben Sie Hochdruckschlauch, Sicherheits-Abschaltpistole und Lanze ab und kontrollieren Sie die Dichtungsringe. Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Bel Leckage wird für eventuelle Folgeschäden
keine Gewährleistung übernommen.
HD 7/122 TS, HD 10/122 TS
Problem
Nach dem Schließen der Sicherheits-Abschaltpistole schaltet sich der Hochdruckreiniger ständig ein und aus.
Das Edelstahlmanometer zeigt weiterhin vollen Druck an.
Mögliche Ursache 2
Rückschlagventil defekt.
Hochdruckreiniger ausschalten, Netz stecker ziehen. Wasserzufuhr sperren. Betätigen Sie zum Druckabbau kurz die Sicherheits-Abschaltpistole. Pumpenausgang aufschrauben.
Rückschlagkörper entnehmen und den O-Ring auf Verschmutzung oder Beschädigung überprüfen. Überprüfen Sie ebenfalls den Dichtsitz im Pumpengehäuse auf Verschmutzung oder Beschädigung.
Sind die Dichtungsringe defekt, sofort O-Ringe austauschen.
Bei Schäden an der Hochdruckpumpe durch defekte Dichtungsringe, Infolge Luftansaugung oder Wassermangel (Kavitation), wird keine Gewährleistung übernommen.
Kränzle Zubehör Kränzle Zubehör
kranzle®
Rotlerende Waschbürste
400 mm
Edelstahlverlängerung
■ Bürstenkopf ∅ 180 mm
■ Düsengröße 3,2 mm
Art.-Nr.: 410501
Bodenwäscher
Round Cleaner UFO
∅ 300 mm
■ Düsensystem 045
* richt für den HD 7/72 + HD 7/72 is genichtet
Art.-Nr.: 41850
Edelstahlrohr
■ Mit 1000 mm Verlängerung
■ Düsengröße 4007
Art.-Nr.: 41075
Bei Zubehör für Hochdruckreiniger handelt es sich um Sicherheitsbauteile! Bei Verwendung von nicht von Kränzle zugelassenen Bauteilen erllscht jegliche Gewährleistung.
Schmutzkillerlanze
■ 500 mm Edelstahlrohr
Art.-Nr.: 41570-028
Art.-Nr.: 41570-042
HD 7/122, HD 7/122 TS
HD 10/122, HD 10/122 TS:
■ 1 Liter, mit Behälter
■ Dosierung in 5 Stufen
Art.-Nr.: 135301
Rohreinigungsschlauch mit Düse
■ In verschiedenen Längen ■ Düsensystem KN 055
10 m Art.-Nr.: 410581
15 m Art.-Nr.: 41058
20 m Art.-Nr.: 410582
Bitte bei der Bestellung technische Daten des Hochdruckreinigers (Gerätetyp) angeben.
GewährleistungEU-Konformitätserklärung
| Hiermit erklären wir,dass die Bauart der Hochdruckreiniger: | HD 7/122HD 7/122 TSHD 10/122HD 10/122 TS |
| Nenndurchfluss: | HD 7/122, HD 7/122 TS: 420 l/hHD 10/122, HD 10/122 TS: 600 l/h |
| techn. Unterlagen liegen bei: | Fa. Josef Kränzle GmbH & Co. KGManfred BauerRudolf-Diesel-Str. 20, 89257 Illertissen |
| folgende Richtlinien und deren Änderungen für Hochdruckreiniger einhalten: | Maschinenrichtlinie 2006/42/EGEMV-Richtlinie 2014/30/EUROHS-Richtlinie 2011/65/EUOutdoorrichtlinie 2000/14/EG |
| Schallleistungspegel typisch: | HD 7/122, HD 7/122 TS: 81,7 dB (A)HD 10/122, HD 10/122 TS: 88,1 dB (A) |
| Schallleistungspegel garantiert: | HD 7/122, HD 7/122 TS: 83 dB (A)HD 10/122, HD 10/122 TS: 90 dB (A) |
| Angewandtes Konformitäts-bewertungsverfahren: | Anhang V, Outdoorrichlinie 2000/14/EG |
| Angewendete Spezifikationen und Normen: | EN 60335–1: 2012/A13: 2017EN 60335–2–79: 2012EN 62233: 2008EN 55014–1: 2006+A1: 2009+A2: 2011EN 55014–2: 2015EN 61000–3–2: 2014EN 61000–3–3: 2013 |
| Josef Kränzle GmbH & Co. KGRudolf-Diesel-Straße 2089257 Illertissen (Germany)Illertissen, 2019-04-05 | Ludwig Kränzle (Geschäftsführer) |
Die Gewährleistungspflicht der Josef Kränzle GmbH & Co. KG gegenüber dem Händler, von dem Sie diesen Kränzle Hochdruckreiniger (=Produkt) erworben haben gilt ausschließlich für Sachmängel, wie Material- und Herstellungsfehler.
Mängel, die auf langen und häufigen Gebrauch des Produktes zurückzuführen sind und damit für Alter und Nutzungsintensität des Hochdruckreinigers typisch sind, gehen auf Verschleiß der entsprechenden Produktkomponenten zurück und stellen damit keinen Mangel des Produkts dar. Solche Mängel führen nicht zu Mängelrechten des Käufers. Insbesondere Manometer, Düse, Ventile, Dichtungsmanschetten, Hochdruckschlauch und Spritzeinrichtung sind Verschleißteile.
Das Produkt muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen.
Veränderungen an den Sicherheitseinrichtungen des Produkts sowie Fehlbedienungen, wie etwa die Überschreitung der Temperatur- und Drehzahlgrenze wie auch Unterspannung, Wassermangel und Schmutzwasser, sowie der nicht bestimmungsgemäße Einsatz des Produkts können zu Schäden am Produkt führen, die keinen Sachmangel darstellen.
Ist die Verwendung von anderen als Original Kränzle Zubehörteilen und Original Kränzle Ersatzteilen ursächlich für einen Mangel unseres Produktes, kann dies zum völligen Verlust von Gewährleistungsansprüchen führen. Nur die Verwendung von Original Kränzle Zubehörteilen und Original Kränzle Ersatzteilen, die auf den jeweiligen Kränzle Hochdruckreiniger abgestimmt sind, bietet die Gewähr für einen sicheren und störungsfreien Betrieb des Kränzle Hochdruckreinigers.
Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche.
In Gewährleistungsfällen wie auch beim Auftreten eines sonstigen Mangels wenden Sie sich bitte mit Zubehör und Kaufb eleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Diese finden Sie auch im Internet unter www.kraenzle.com.
Prüfberichte Prüfberichte
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle Prüfsergebnis: Art.Nr.: UVV2000b
| Eigentümer: | Typ: |
| Anschrift: | Serien-Nr.: |
| Reparatur-Auftrags-Nr.: |
| Prüfumfang | I.O. | ja | nein | repariert |
| Typenschild (vorhanden) | ||||
| Betriebsanleitung (vorhanden) | ||||
| Schutzverkleidung, Schutzvorrichtung | ||||
| Druckleitung (Dichtheit) | ||||
| Edelstahlmanometer (Funktion) | ||||
| Schwimmerventil (Dichtheit) | ||||
| Spritzeinrichtung (Kennzeichnung) | ||||
| Hochdruckschlauch/Einbindung (Beschädigung, Kennzeichnung) | ||||
| Sicherheitsventil öffnet bei 10 % / 20 % Überschreitung | ||||
| Netzanschlusskabel (Beschädigung) | ||||
| Schutzleiter (angeklemmt) | ||||
| Ein- / Ausschalter | ||||
| Verwendete Chemikalien | ||||
| Freigegebene Chemikalien |
Prüfdaten ermittelter Wert eingestellt auf
| Hochdruckdüse | ||
| Betriebsdruck......bar | ||
| Abschaltdruck......bar | ||
| Schutzleiterwiderstand nicht überschritten/Wert | ||
| Isolation | ||
| Arbeitsstrom | ||
| Sicherheits Abschaltpistale verriegelt |
Prüfergebnis ankreuzen
☐ Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeitsstrahler durch einen Sachkundigen geprüft, die festgestellten Mängel wurden beseitigt, so dass die Arbeitssicherheit bestätigt wird.
☐ Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeitsstrahler durch einen Sachkundigen geprüft. Die Arbeitssicherheit ist erst nach Beseitigung der festgestellten Mängel durch Reparatur bzw. Austausch der beschädigten Teile wieder sichergestellt.
Die nächste Wiederholungsprüfung nach den Richtlinien für Flüssigkeitsstrahler muss spätestens durchgeführt werden bis: Monat ____ Jahr ____
Ort, Datum ____ Unterschrift ____
kranzle®
Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäss den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüflegemarkten, ArLNB: UVV/20036
| Eigentümer: | Typ: |
| Anschrift: | Serien-Nr.: |
| Reparatur-Auftrags-Nr.: |
| Prüfumfang | I.O. | ja | nein | repariert |
| Typenschild (vorhanden) | ||||
| Betriebsanleitung (vorhanden) | ||||
| Schutzverkleidung, Schutzvorrichtung | ||||
| Druckleitung (Dichtheit) | ||||
| Edelstahlmanometer (Funktion) | ||||
| Schwimmerventil (Dichtheit) | ||||
| Spritzeinrichtung (Kennzeichnung) | ||||
| Hochdruckschlauch/Einbindung (Beschädigung, Kennzeichnung) | ||||
| Sicherheitsventil öffnet bei 10 % / 20 % Überschreitung | ||||
| Netzanschlusskabel (Beschädigung) | ||||
| Schutzleiter (angeklemmt) | ||||
| Ein- / Ausschalter | ||||
| Verwendete Chemikalien | ||||
| Freigegebene Chemikalien |
Prüfdaten ermittelter Wert eingestellt auf
| Hochdruckdüse | ||
| Betriebsdruck......bar | ||
| Abschaltdruck......bar | ||
| Schutzleiterwiderstand nicht überschritten/ Wert | ||
| Isolation | ||
| Arbeitsstrom | ||
| Sicherheits Abschaltpistole verriegelt |
Prüfergebnis ankreuzen
☐ Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeitsstrahler durch einen Sachkundigen geprüft, die festgestellten Mängel wurden beseitigt, so dass die Arbeitssicherheit bestätigt wird.
☐ Der Hochdruckreiniger wurde entsprechend den Richtlinien für Flüssigkeitsstrahler durch einen Sachkundigen geprüft. Die Arbeitssicherheit ist erst nach Beseitigung der festgestellten Mängel durch Reparatur bzw. Austausch der beschädigten Teile wieder sichergestellt.
Die nächste Wiederholungsprüfung nach den Richtlinien für Flüssigkeitsstrahler muss spätestens durchgeführt werden bis: Monat ____ Jahr ____
Ort, Datum ....Unterschrift
Josef Kränzle GmbH & Co. KG
Rudolf-Diesel-Straße 20
vertrieb@kraenzle.com
Made
in
Germany
