BEDIENUNGSANLEITUNG OLED77W8 LG

Sicherheitshinweise und Referenzen

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

www.lg.com

Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.

Warnung! Sicherheitshinweise

VORSICHT

STROMSCHLAGGEFAHR — NICHT ÖFFNEN

VORSICHT : WEGEN STROMSCHLAGGEFAHR DARF DIE GEHÄUSEABDECKUNG (ODER RÜCKWAND) NICHT ENTFERNT WERDEN. DAS GERÄT ENTHÄLT KEINE VOM BENUTZER ZU WARTENDEN TEILE. WENDEN SIE SICH BITTE AN DEN KUNDENDIENST.

Dieses Symbol soll den Benutzer auf das Vorhandensein nichtisolierter „gefährlicher Spannung“ innerhalb des Produktgehäuses hinweisen, die möglicherweise stark genug ist, um einen Stromschlag zu verursachen.

Dieses Symbol soll den Benutzer auf das Vorhandensein wichtiger Bedienungs- und Wartungsanweisungen in der dem Gerät beiliegenden Dokumentation hinweisen.

WARNUNG : DAS GERÄT DARF WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. ES BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR.

- UM DIE AUSBREITUNG VON FEUER ZU VERMEIDEN, SOLLTEN SIE KERZEN ODER ANDERE OFFENE FEUERQUELLEN STETS VON DIESEM PRODUKT FERNHALTEN.

- Platzieren Sie weder TV noch Fernbedienung in den folgenden Umgebungen:

• In Bereichen direkter Sonneneinstrahlung.
• In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer.
• In der Nähe von Wärmequellen, wie z.B. Öfen und anderen hitzeerzeugenden Geräten.
• In der Nähe von Küchenzeilen oder Luftbefeuchtern, wo das Gerät leicht Wasserdampf und Öl ausgesetzt sein kann.
• In Bereichen, die Regen oder Wind ausgesetzt sind.
• In Bereichen, wo Flüssigkeit auf den Fernseher tropfen oder spritzen könnte. Stellen Sie auch keine mit Flüssigkeit gefüllten Gegenstände wie Vasen, Tassen usw. auf das Gerät selbst oder darüber (z. B. auf Regale).
• Stellen Sie den Fernseher nicht in die Nähe von entzündlichen Objekten wie Benzin oder Kerzen und stellen Sie ihn nicht direkt unter eine Klimaanlage.
• Installieren Sie das Gerät nicht an einem übermäßig staubigen Ort.

Ansonsten besteht die Gefahr von Brand, elektrischem Schlag, Entzündung/Explosion, Fehlfunktion oder einer Deformation des Produkts.

- Belüftung:

• Installieren Sie den Fernseher an einem gut belüfteten Platz. Installieren Sie das Gerät nicht in einem engen Raum, wie z. B. in einem Bücherregal.
• Stellen Sie es nicht auf Kissen oder Teppichen ab.

• Bedecken Sie das Produkt nicht mit einem Tuch oder anderen Materialien, solange es mit dem Stromnetz verbunden ist.

• Berühren Sie nicht die Lüftungsöffnungen. Wenn Sie längere Zeit fernsehen, können die Lüftungsöffnungen heiß werden.

• Schützen Sie das Netzkabel vor mechanischen Beschädigungen wie Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerät tritt.
• Bewegen Sie den Fernseher nicht, solange er eingesteckt ist.
• Verwenden Sie keine beschädigten oder losen Netzkabel.
• Halten Sie das Netzkabel beim Ziehen aus der Steckdose am Netzstecker fest. Ziehen Sie nicht am Netzkabel, um den Fernseher vom Stromnetz zu trennen.
• Schließen Sie nicht zu viele Geräte an ein und dieselbe Netzsteckdose an, da anderenfalls Brand- oder Stromschlaggefahr besteht.
  • Trennung von der Hauptstromversorgung:

- Ziehen Sie den Netzstecker, um das Gerät vom Stromnetz zu trennen. Im Notfall muss der Netzstecker stets gut erreichbar sein.

- Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern können. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgerufen werden können.

- Antennenerdung draußen (Kann je nach Land unterschiedlich sein):

- Wenn eine Antenne draußen installiert ist, halten Sie sich an die unten stehenden Vorkehrungen. Eine Antenne draußen sollte sich nicht in der Nähe von überhitzten Stromleitungen, elektrischem Licht oder Stromkreisen befinden, da dies zu schweren Verletzungen oder zum Tod führen kann. Dies gilt auch für Orte, an denen die Antenne in Kontakt mit solchen Stromleitungen oder Stromkreisen kommen kann. Achten Sie darauf, dass die Antenne geerdet ist, um einen Schutz gegen Überspannung und statische Entladungen zu bieten. Section 810 des National Electrical Code (NEC) der U.S.A. bietet Informationen hinsichtlich der richtigen Erdung des Masts und der unterstützenden Strukturen, der Erdung der stromführenden Leitung zu einer Entladungseinheit, zur Größe des Erdungskabels, dem Standort der Entladungseinheit der Antenne, der Verbindung und den Anforderungen der Erdungselektroden. Die Erdung der Antenne geschieht gemäß des National Electrical Code, ANSI/NFPA 70.

• Erdung (Außer bei Geräten, die nicht geerdet werden.)
• Fernseher mit einem geerdeten Drei-Stift-Stecker müssen an eine Steckdose mit drei Öffnungen angeschlossen werden. Achten Sie darauf, die Masse anzuschließen, um einen möglichen Stromschlag zu verhindern.
• Berühren Sie das Gerät und die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tödlichen Stromschlags.
• Achten Sie darauf, dass das Stromkabel sicher an den Fernseher und die Steckdose angeschlossen ist, da ansonsten Schäden am Stecker und der Steckdose auftreten können und es in extremen Fällen zu einem Brand kommen kann.
• Führen Sie keine metallischen oder entzündlichen Objekte in das Produkt ein. Wenn ein Fremdkörper in das Produkt fällt, ziehen Sie den Stecker heraus und benachrichtigen Sie den Kundendienst.
• Berühren Sie das Ende des Netzkabels nicht, wenn es eingesteckt ist. Sie könnten einen Stromschlag erleiden.

• Sollte eines der folgenden Ereignisse auftreten, dann trennen Sie unverzüglich das Produkt von der Stromversorgung und kontaktieren Sie Ihren örtlichen Kundendienst.

• Das Gerät wurde beschädigt.

• Wasser oder eine andere (flüssige) Substanz ist in das Gerät, das Netzteil oder das Netzkabel eingedrungen.
• Wenn Sie Rauch riechen oder andere Gerüche aus dem Fernseher kommen.
• Während eines Gewitters oder wenn das Gerät längere Zeit nicht verwendet wird.

Selbst wenn der Fernseher über die Fernbedienung oder eine Taste ausgeschaltet wird, liegt Strom an, wenn das Gerät nicht vom Stromnetz getrennt ist.

• Verwenden Sie keine elektrischen Geräte mit Hochspannung in der Nähe des Fernsehers (z. B. einen elektrischen Insektenvernichter). Dies kann zu Fehlfunktionen führen.
• Versuchen Sie nicht, dieses Produkt ohne die schriftliche Genehmigung von LG Electronics zu modifizieren. Dies kann zu Brand oder elektrischem Schlag führen. Falls Sie Serviceanfragen haben oder Reparaturen an Ihrem Gerät nötig sind, dann kontaktieren Sie bitte Ihren lokalen Kundendienst. Unzulässige Modifikationen können dazu führen, dass die Genehmigung des Nutzers, dieses Produkt zu verwenden, erlischt.

• Verwenden Sie nur zulässiges Zubehör, das von LG Electronics zur Verfügung gestellt wird. Ansonsten kann es zu Bränden, elektrischem Schlag, Fehlfunktionen oder Schäden am Produkt kommen.

• Zerlegen Sie niemals das Netzteil oder das Netzkabel. Dies könnte Brände oder Stromschläge verursachen.

• Behandeln Sie den Adapter sorgfältig und achten Sie darauf, dass Sie ihn nicht fallen lassen oder er Stöße abbekommt. Ein Stoß kann den Adapter beschädigen.
• Um das Risiko eines Brandes oder eines elektrischen Schlags zu mindern, dürfen Sie den Fernseher nicht mit nassen Händen berühren. Falls die Kontakte des Netzkabels nass oder mit Staub bedeckt sind, trocknen Sie den Netzstecker vollständig bzw. reinigen Sie ihn von Staub.

- Akku

• Bewahren Sie das Zubehör (Akku etc.) an einem sicheren Ort auf, der nicht für Kinder zugänglich ist.
• Schließen Sie die Batterien nicht kurz, bauen Sie sie nicht auseinander und achten Sie darauf, dass sie nicht überhitzen. Entsorgen Sie die Batterien nicht in einem Feuer. Batterien dürfen keiner extremen Hitze ausgesetzt werden.

- Versetzen

- Wenn Sie das Gerät versetzen, muss es ausgeschaltet und ausgesteckt sein und alle Kabel müssen entfernt worden sein. Größere Fernseher sollten stets von mindestens 2 Personen getragen werden. Nicht gegen das Bedienfeld des Fernsehers drücken oder das Bedienfeld Belastungen aussetzen. Dies kann zu Schäden am Produkt, Bränden oder Verletzungen führen.

• Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der Reichweite von Kindern auf.
• Setzen Sie das Gerät keinen Erschütterungen aus und sorgen Sie dafür, dass keine Gegenstände in das Gerät oder auf die Bildschirmseite fallen.
• Drücken Sie nicht mit der Hand oder mit scharfen Gegenständen wie beispielsweise Nägeln oder Stiften fest auf den Bildschirm und machen Sie keine Kratzer darauf. Dies kann den Bildschirm beschädigen.

- Reinigung

- Stecken Sie bei einer Reinigung den Netzstecker aus und reinigen Sie ihn vorsichtig mit einem weichen, trockenen Tuch. Sprühen Sie kein Wasser oder andere Flüssigkeiten direkt auf den Fernseher. Verwenden Sie vor allem keine Chemikalien wie Glasreiniger, Luftterfrischer, Insektengift, Schmiermittel, Wachs (für Autos oder Industrie), Scheuermittel, Verdünner, Benzol, Alkohol usw., denn diese Mittel können das Gerät und/oder seinen Bildschirm beschädigen. Dies kann zu elektrischem Schlag oder Schäden am Produkt führen.

Vorbereitung

• Wenn das Fernsehgerät nach der Auslieferung zum ersten Mal eingeschaltet wird, kann die Initialisierung einige Minuten dauern.
• Das Aussehen Ihres TV-Geräts weicht möglicherweise von der Abbildung ab.
• Das OSD-Menü (On Screen Display) Ihres TV-Geräts unterscheidet sich möglicherweise leicht von dem, das in diesem Handbuch gezeigt wird.
  • Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
• Man muss leicht auf die Steckdose des Geräts zugreifen können. Einige Geräte verfügen über keinen Ein-/Ausschaltknopf, sondern müssen manuell vom Stromnetz getrennt werden.
  • Das im Lieferumfang enthaltene Zubehör ist abhängig vom Modell.
• Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
• Die Steckereinfassungen von verwendeten HDMI-Kabeln und USB-Geräten sollten höchstens 10 mm dick und 18 mm breit sein, damit die optimale Konnektivität gewährleistet bleibt. Verwenden Sie ein Verlängerungskabel, das USB-Estützt, wenn das USB-Kabel oder der USB-Stick nicht in den USB-Anschluss Ihres Fernsehers passen.

$$ ^ {*} A \leq 1 0 \mathrm{mm} $$

$$ ^ {*} B \leq 1 8 m m $$

• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.
- Bei der Verwendung eines nicht-zertifizierten HDMI-Kabels kommt es möglicherweise zu Darstellungsfehlern bzw.

Verbindungsabbrüchen. (Empfohlene HDMI-Kabel-Versionen) -High-Speed-HDMI®/TM -Kabel (3 m oder kürzer)

-High-Speed-HDMI®/TM -Kabel mit Ethernet (3 m oder kürzer)

Separat erhältlich

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert oder modifiziert werden, ohne dass dies explizit mitgeteilt wird. Diese Artikel können Sie über Ihren Fachhändler beziehen. Diese Geräte sind nur mit bestimmten Modellen kompatibel.

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

Der Hersteller haftet für keinerlei Verletzungen, Sachschäden oder Qualitätsprobleme, die sich aus der Verwendung von Produkten ergeben können, die nicht nachfolgend aufgelistet sind und separat erworben wurden.

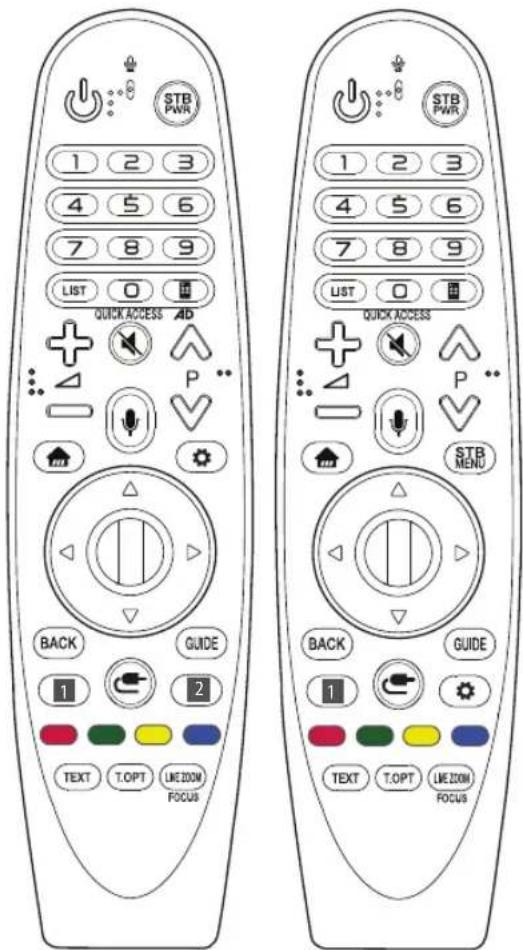

Magic Remote-Fernbedienung

(Abhängig vom Modell)

AN-MR18BA

Überprüfen Sie in der Spezifikation für das Wireless-Modul, ob Ihr TV-Gerät Bluetooth unterstützt und es somit mit der Magic Remote-Fernbedienung verwendet werden kann.

Wandhalterung Companion Box (AV-Box)

(Abhängig vom Modell)

W7AWB

Anheben und Bewegen des TV-Geräts

Lesen Sie die folgenden Hinweise, um Kratzer und Beschädigungen am TV-Gerät zu vermeiden und einen sicheren Transport unabhängig von Typ und Größe Ihres Modells zu gewährleisten.

• Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
• Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
• Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewandt ist, um Beschädigungen zu vermeiden.

- Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie es nicht am transparenten Teil, am Lautsprecher oder im Bereich der Lautsprecherblende fest. (Gilt nicht für OLED65G8*)

• Große TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.
• Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.

• Halten Sie das TV-Gerät mit der einen Hand an einer Seite und mit der anderen die Companion Box (AV Box). (Halten Sie die Companion Box (AV Box) fest, wenn Sie das Gerät auf den Boden stellen. Das Festhalten des unteren Glases kann zu Verletzungen führen.) (Nur OLED65G8*)
• Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
• Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite und kippen Sie es nicht nach links oder rechts.
• Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann.
• Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass keine hervorstehenden Tasten beschädigt werden.

• Berühren Sie niemals den Bildschirm, da er dadurch beschädigt werden kann.
• Halten Sie das TV-Gerät beim Transport nicht an den Kabelhaltern fest, da diese brechen und Verletzungen sowie Beschädigungen am TV-Gerät verursachen können.
• Legen Sie den Bildschirm nach unten gerichtet auf einen gepolsterten Tisch oder eine andere flache, weiche Oberfläche, um ihn bei der Montage des Standfußes vor Verkratzen zu schützen.
• Wenn das mitgelieferte Kabel nicht lang genug ist, um eine Verbindung zwischen dem TV-Gerät und der Companion Box (AV-Box) herzustellen, können Sie ein Verlängerungskabel verwenden. (Nur OLED65/77W8*)
• Stapeln Sie die Geräte nicht und üben Sie keinen Druck auf den Lautsprecher aus. Dies kann zu Fehlfunktionen führen oder das Produkt beschädigen. (Nur OLED65/77W8*)

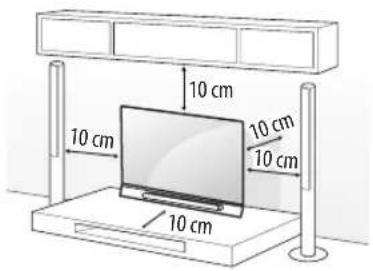

Aufstellung auf einem TV-Tisch oder sonstigen Möbeln

(Nur OLED65G8\*)

1 Heben Sie das TV-Gerät an und kippen Sie es auf einem Tisch in die aufrechte Position.

- Lassen Sie mindestens 10 cm Abstand bis zur Wand, um eine gute Belüftung zu gewährleisten.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Schließen Sie das Stromkabel an eine Steckdose an.

• Geben Sie beim Zusammenbau des Produkts keine Fremdsubstanzen (Öle, Schmierstoffe, usw.) auf die Gewindeteile. (Dies könnte das Produkt beschädigen.)
• Wird das TV-Gerät auf einem Standfuß aufgestellt, müssen Sie vorbeugende Maßnahmen gegen ein eventuelles Umkippen ergreifen. Andernfalls kann ein umfallendes Gerät Verletzungen hervorrufen.
• Verwenden Sie ausschließlich offiziell freigegebene Zusatzprodukte, damit die volle Betriebssicherheit und Lebensdauer ihres Geräts gewährleistet bleibt.
• Schäden oder Verletzungen, die durch die Verwendung nicht freigegebener Peripherieprodukte hervorgerufen werden, sind nicht von der Garantie abgedeckt.
• Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt und fest angezogen sind. (Wenn sie nicht fest genug angezogen werden, besteht die Gefahr, dass das TV-Gerät nach der Installation nach vorne kippt.) Wenden Sie beim Festziehen der Schrauben keine Gewalt an, da sie dadurch möglicherweise beschädigt werden können und sich dann nicht mehr ordnungsgemäß befestigen lassen.

Befestigung des Fernsehers an einer Wand

(Nur OLED65/77W8\*)

Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach.

Im Lieferumfang enthalten
Wandhalterung Stanzanleitung	[ZSZC]
Wandbefestigungsschraube∅5 x L65	Wandmontagedübel
Wandbefestigungsschraube für Holz∅3 x L18

• Überprüfen Sie vor der Wandinstallation das Wandmaterial sowie die Stärke des Obermaterials.
• Verwenden Sie die Wandmontagedübel, wenn die Wand aus Beton, Leichtbeton, starkem Naturstein, Ziegelmauerwerk aus weichem Naturstein oder aus rissfesten Hohlblocksteinen besteht.

Wandmaterial Werkzeuge Wanddicke
Beton	Wandmontagedübel, Wandbefestigungsschraube, Bohrerspitze mit ∅ 3/6/8 mm	70 mm
Ziegel
Naturstein
Metallplatte
Sperrholz	Wandbefestigungsschraube, Bohrerspitze mit ∅ 1,8 mm	30 mm
EPS-Platte		Bohren Sie in die Wand
Gipskarton und Sperrholz		30 mm

- Achten Sie bei der Montage an Gipswänden oder mitteldichten Hartfaserplatten (MDF) darauf, dass Sie die Schrauben an den Balken oder anderen tragenden Elementen der Wand befestigen. Wenn es keine Balken oder andere tragende Elemente gibt, prüfen Sie vor der Montage den Abstand zur Innenwand.

- Bis 30 mm Abstand: Installation direkt an der Innenwand mit 65-mm-Schraube.

- Mehr als 30 mm Abstand: Installation mit separatem Aufhänger.

- Prüfen Sie bei der Montage die Position der Balken oder anderen tragenden Elemente mit einem Balkensucher. Befestigen Sie die Schrauben dann an mindestens zwei verschieden Balken oder tragenden Elementen.

Balken Wandhalterung

- Wird das Produkt an einer Wand befestigt, deren Material nicht dem oben angegebenen entspricht, achten Sie bei der Installation unbedingt darauf, dass die Wand an jeder Befestigungsstelle einer Traglast von mindestens 70 kp (686 N) und einer Scherbelastung von mindestens 100 kp (980 N) standhalten kann.

- Verwenden Sie eine Schlagbohrmaschine mit einer ∅ 8-mm-Bohrerspitze für Beton.

Benötigte Werkzeuge

- Kreuzschlitzschraubendreher (manuell oder motorisiert), ∅ 3/6/8-mm-Bohrer, Wasserwaage, Balkenfinder, Schlagbohrmaschine

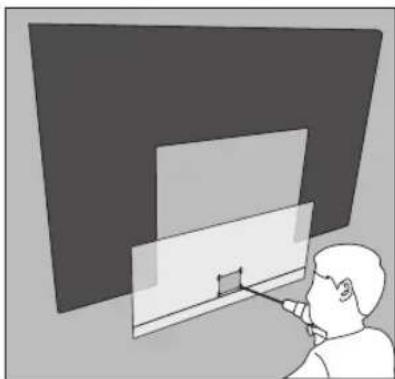

Vornehmen der Wandanbringung

Befolgen Sie die nachfolgende Anleitung.

1 Dort, wo die Dübel eingesetzt werden sollen, bohren Sie jeweils ein 80 mm bis 100 mm tiefes Loch unter Verwendung einer Bohrerspitze mit ∅ 8 mm.

2 Entfernen Sie die Bohrrückstände aus den Löchern.

3 Setzen Sie den versiegelten Wandmontagedübel in das Loch ein. (Benutzen Sie beim Einsetzen des Dübels einen Hammer.)

Wandmontagedübel

4 Halten Sie die Wandhalterung so an die Wand, dass sie dort sitzt, wo die Löcher sind. Platzieren Sie den abwinkelnden Teil so, dass er nach oben zeigt.

Wandhalterung

5 Setzen Sie die Wandbefestigungsschraube in das Loch ein, und schrauben Sie sie fest. Ziehen Sie dann die Schrauben mit einem Anzugsmoment von 45 kp/cm bis 60 kp/cm fest.

Wandbefestigungsschraube

!

• Falls der Fernseher an der Wand montiert wird, darf er nicht an den Netz- und Signalkabeln auf der Rückseite des Monitors aufgehängt werden.
• Installieren Sie dieses Produkt nicht an einer Wand, falls es an dieser Stelle Öl oder Ölnebel ausgesetzt werden könnte. Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.
• Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.
• Verwenden Sie eine Plattform oder einen Schrank, der stabil und groß genug ist, um dem TV-Gerät sicheren Halt zu bieten.
• Prüfen Sie, bevor Sie das Produkt installieren, ob die Wand eine für das Produkt ausreichende Stabilität besitzt. Verwenden Sie die mitgelieferten Dübel und Schrauben.

- Bei Verwendung von Dübeln und Schrauben, die nicht den Herstellerspezifikationen entsprechen, ist der sichere Halt des Produkts nicht gewährleistet, was wiederum die Sicherheit gefährden kann.

• Verwenden Sie ausschließlich das mitgelieferte Zubehörkabel. Ansonsten kann Reibung zwischen dem Produkt und der Wand entstehen, was den Anschluss beschädigen kann.
• Verwenden Sie zum Erstellen der Bohrungen in der Wand eine Bohrmaschine und eine Bohrerspitze mit dem korrekten Durchmesser. Befolgen Sie außerdem die Anweisungen zur Tiefe der Bohrungen.

- Andernfalls wird das Produkt möglicherweise nicht korrekt befestigt, was die Sicherheit gefährden kann.

- Tragen Sie beim Installieren des Produkts Schutzhandschuhe. Arbeiten Sie nicht mit bloßen Händen.

- Dies könnte zu Verletzungen führen.

• Wenn Teile der Wandhalterung die Wand nach der Befestigung nicht berühren, können Sie sie die Halterung mit dem doppelseitigen Klebeband aus dem Zubehör an der Wand befestigen.
• Wenn Teile der Wandhalterung die Wand nach Nutzung der Wandankerschrauben nicht berühren, dann verwenden Sie bitte auch die verbleibenden Schrauben.
• Achten Sie darauf, nur die mitgelieferten Wandbefestigungschrauben zu verwenden.
• Wenn Sie das TV-Kabel an der Rückseite befestigen möchten, verwenden Sie die beigelegte Stanzanleitung.

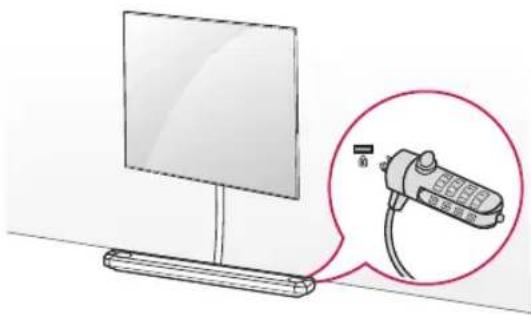

Verwendung des Kensington-Sicherheitssystems

(Nur OLED65W8*)

Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite der Companion Box (AV-Box). Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.

Verbinden Sie mehrere externe Geräte mit dem TV-Gerät und wechseln Sie die Eingänge, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss externer Geräte entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes.

Antennen/Kabel

Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine Wandantennenbuchse an.

• Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.
• Ist das Bild schlecht, dann installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern.
• Ist die Bildqualität bei angeschlossener Antenne schlecht, sollten Sie versuchen, die Antenne neu auszurichten.
  • Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.
• An Standorten, an denen ULTRA-HD-Übertragungen nicht unterstützt werden, kann dieses TV-Gerät ULTRA-HD-Übertragungen nicht direkt empfangen. (Abhängig vom Modell)

Satellitenanlage

Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an eine Satellitenschüssel oder an eine Satellitenbuchse an. (Abhängig vom Modell)

CI-Modul

Schauen Sie sich verschlüsselte (Bezahl-)Dienste im digitalen TV-Modus an. (Abhängig vom Modell)

• Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIA-Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden.
• Wenn der Fernseher trotz angeschlossenem Cl+ Modul weder Bild noch Ton ausgibt, wenden Sie sich bitte an ihren Terrestrik-, Kabel- oder Satelliten-Anbieter (DVB-T/-C/-S).

Weitere Anschlüsse

Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Die Verwendung eines HDMI-Kabels zum Anschluss externer Geräte an den Fernseher sorgt für die bestmögliche Bild- und Tonqualität. Es wird kein separates Kabel mitgeliefert.

HDMI

- Unterstütztes HDMI-Audioformat : (Abhängig vom Modell) DTS (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz), DTS HD (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz), True HD (48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz), PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz)

(Nur UHD-Modelle)

• → ⚙️ ( Heavy) → Bild → Zusätzliche

Einstellungen → HDMI ULTRA HD Deep Colour

• Ein : Unterstützt 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
• Aus : Unterstützt 4K @ 50/60 Hz 8 Bit (4:2:0)

Wenn ein mit einem Eingang verbundenes Gerät ULTRA HD Deep Colour unterstützt, erhalten Sie unter Umständen ein besseres Bild. Unterstützt das Gerät die Technologie jedoch nicht, funktioniert es möglicherweise nicht ordnungsgemäß. Ändern Sie in diesem Fall die HDMI ULTRA HD Deep Colour-Einstellung des Gerätes auf Aus.

USB

Einige USB-Hubs funktionieren möglicherweise nicht. Falls ein über einen USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es direkt mit dem USB-Anschluss am TV-Gerät.

Externe Geräte

Verfügbare externe Geräte sind: Blu-ray-Player, HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB-Speicher, PC, Spielkonsolen und andere externe Geräte.

• Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein.
• Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.
• Wenn Sie eine Fernsehsendung über Blu-ray-/DVD-Rekorder oder Videorekorder aufnehmen wollen, dann vergewissern Sie sich, dass das Kabel des TV-Eingangssignals über einen DVD-Rekorder oder Videorekorder mit dem Fernseher verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Gerätes.
  • Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes.
• Wenn Sie eine Spielkonsole mit dem TV-Gerät verbinden, dann verwenden Sie bitte das mit der Konsole mitgelieferte Kabel.
• Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, Kontrast oder Helligkeit zu Bildrauschen kommen. Falls Bildrauschen auftreten sollte, können Sie dem Bildausgangssignal des PCs eine andere Auflösung zuweisen, die Bildwiederholrate ändern oder Helligkeit und Kontrast im Menü BILD anpassen, bis das Bild optimal ist.
• Abhängig von der Grafikkarte des PCs funktionieren im PC-Modus einige Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.
• Bei der Wiedergabe von ULTRA-HD-Inhalten über Ihren PC kann die Video- und Audiowiedergabe abhängig von der Leistung des PCs zeitweise möglicherweise unterbrochen werden. (Abhängig vom Modell)
• Für Verbindungen über kabelgebundenes LAN wird die Verwendung eines CAT-7-Kabels empfohlen. (Nur wenn ein LAN zur Verfügung steht.)

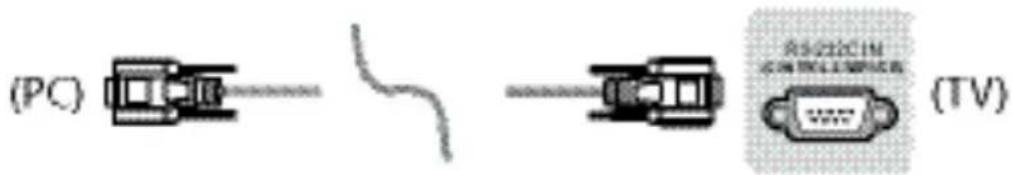

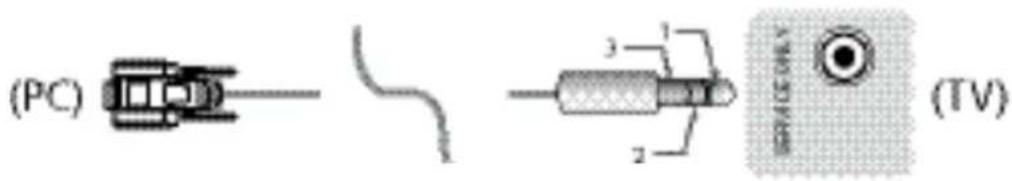

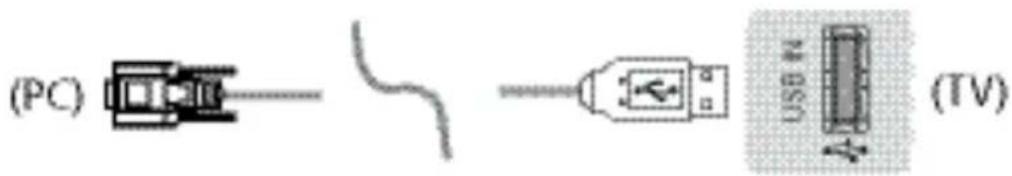

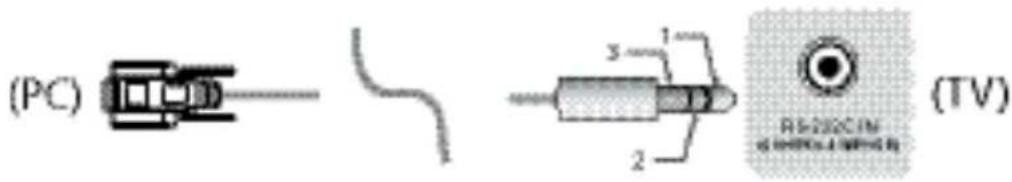

Einrichten einer RS-232C-Verbindung (Fernsteuerung)

Die Informationen zur Einrichtung einer RS-232C-Verbindung zur externen Gerätesteuerung erhalten Sie unter www.lg.com. Laden Sie das Handbuch herunter und lesen Sie es durch. (Abhängig vom Modell)

• Achten Sie darauf, dass ihr TV beim Anschluss externer Geräte nicht herunterfällt oder umkippt. Andernfalls können Verletzungen verursacht oder das Gerät beschädigt werden.
• Achten Sie beim Anschluss von externen Geräten wie z.B. Spielkonsolen darauf, dass die Anschlusskabel lang genug sind. Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können.

Tasten verwenden

Sie können die TV-Funktionen verwenden, indem Sie die Taste nutzen.

DEUTSCH

	Einschalten (Drücken) Ausschalten ^1 (Gedrückt halten)
	Lautstärkeregelung
	Programmauswahl

1 Alle aktiven Apps werden geschlossen und alle laufenden Aufnahmen angehalten. (Je nach Land)

Einstellen des Menüs

Drücken Sie bei eingeschaltetem TV-Gerät die Taste einmal. Sie können die Menüelemente anpassen, indem Sie die Taste nutzen.

	Schaltet das Gerät aus.
	Öffnet das Einstellungsmenü.
×	Blendet das Bildschirmmenü aus, um zum TV-Bild zurückzukehren.
	Ändert die Eingangsquelle.

Verwendung der Magic Remote-Fernbedienung

(Abhängig vom Modell)

Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch und verwenden Sie das TV-Gerät bestimmungsgemäß.

Wenn die Nachricht „Die Batterie der Magic Remote-Fernbedienung ist niedrig. Bitte die Batterie auswechseln.“ angezeigt wird, sollten Sie die Batterien auswechseln.

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, entnehmen die alten Batterien, legen die neuen Batterien (1,5 V, AA) entsprechend der -Land -Markierung im Fach ein und schließen das Batteriefach. Richten Sie die Fernbedienung auf den Fernbedienungssensor am TV-Gerät aus. Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

STB PWR 1 2 3 4 5 6 7 8 9 LIST 0 QUICK ACCESS AD + - BACK GUIDE 1 2 TEXT T.OPT LIE ZOOM FOCUS STB PWR 1 2 3 4 5 6 7 8 9 UST 0 QUICK ACCESS + - BACK GUIDE 1 TEXT T.OPT LIE ZOOM FOCUS

(Einige Tasten und Dienste stehen je nach Modell und Region möglicherweise nicht zur Verfügung.)

* Halten Sie die Taste für mehr als drei Sekunden gedrückt.

(€1N/AUS) Ein- oder Ausschalten des TV-Gerätes.

STB PWR Sie können Ihre Set-Top-Box ein- oder ausschalten, indem Sie diese mit der Universalfernbedienung für Ihr TV-Gerät koppeln.

Ziffertasten Dienen zur Eingabe von Zahlen.

QUICK ACCESS* Sie können über die entsprechenden Zifferntasten auf Anwendungen oder Live-TV-Inhalte zugreifen.

LIST Ruft die Liste gespeicherter Programme auf.

(Remote-Bildschirm) Zeigt den Remote-Bildschirm an.

- Öffnet das Universalsteuerungs-Menü.

AD * Die Funktion für Audiobeschreibungen wird aktiviert.

+Δ= Regelt die Lautstärke.

(STUMM) Stellt den Ton aus.

* (STUMM) Greift auf das Barrierefreiheit-Menü zu.

A P Navigation durch die gespeicherten Programme.

* (Spracherkennung)

Um die Spracherkennungsfunktion nutzen zu können, ist eine Netzwerkverbindung erforderlich.

Halten Sie die Spracherkennungstaste gedrückt und sprechen Sie Ihren Befehl laut aus, sobald die Sprachanzeigeleiste auf dem TV-Bildschirm zu sehen ist.

(HOME) Öffnet das Home-Menü.

* (HOME) Zeigt den aktuellen Verlauf an.

(Schnelleinstellungen) Öffnet die Schnelleinstellungen.

* (Schnelleinstellungen) Ruft das Menü Alle Einstellungen auf.

STB MENU Zeigt das Set-Top-Box-Startmenü an.

- Wenn Sie derzeit nicht über Ihre Set-Top-Box fernsehen, wechselt der TV nun auf den Set-Top-Box-Bildschirm.

Rad (OK) Drücken Sie auf die Mitte der Rad-Taste, um ein Menü auszuwählen. Sie können mithilfe der Rad-Taste das Programm wechseln.

△ ▽(Nach oben/Nach unten/Nach links/Nach rechts) Drücken

Sie die Tasten Nach oben/Nach unten/Nach links/Nach rechts, um im Menü zu navigieren. Wenn Sie die Tasten △ drücken während der

Mauszeiger verwendet wird, verschwindet der Mauszeiger vom Bildschirm und die Magic Remote-Fernbedienung funktioniert wie eine herkömmliche Fernbedienung. Um den Zeiger erneut auf dem Bildschirm anzuzeigen, schütteln Sie die Magic Remote-Fernbedienung nach links und rechts.

BACK Zurück zur vorherigen Ebene.

BACK * Blendet Bildschirmmenüs aus und ruft das zuletzt angezeigte Programm auf.

GUIDE Zeigt den Kanal- oder Programmführer (EPG) an.

1. 2 Tasten für Streaming-Dienste Stellt eine Verbindung zum jeweiligen Video-Streaming-Dienst her.

(EINGANG) Ändert die Eingangsquelle.

* (EINGANG) Zeigt alle Listen der externen Eingänge an.

, , , Öfinen in manchen Menüs Sonderfunktionen.

* (Rote Taste) Führt die Aufzeichnungsfunktion aus.

Teletext-Tasten (TEXT, T.OPT) Diese Tasten werden für Teletext verwendet.

LIVE ZOOM Sie können den ausgewählten Bereich im Vollbildmodus betrachten, indem Sie ihn vergrößern.

FOCUS* Sie können den Bereich vergrößern, auf den die Fernbedienung zeigt.

Anmeldung der Magic Remote-Fernbedienung

So wird die Magic Remote-Fernbedienung registriert

Um die Magic Remote-Fernbedienung zu verwenden, koppeln Sie diese zuerst mit Ihrem TV-Gerät.

1 Legen Sie Batterien in die Magic Remote-Fernbedienung ein und schalten Sie das Fernsehgerät ein.
2 Richten Sie die Magic Remote-Fernbedienung auf das TV-Gerät und drücken Sie auf Rad (OK).
* Sollte die Anmeldung der Magic Remote-Fernbedienung fehlgeschlagen sein, dann versuchen Sie es erneut, nachdem Sie das Fernsehgerät aus- und wieder eingeschaltet haben.

So können Sie die Magic Remote-Fernbedienung abmelden

Halten Sie zum Trennen der Verbindung zwischen der Magic Remote-Fernbedienung und dem TV-Gerät gleichzeitig die TastenBACK

(HOME) für fünf Sekunden gedrückt.

* Durch Drücken und Halten der Taste GluDF. Unternehmen Sie die Magic Remote-Fernbedienung zugleich entkoppeln und erneut registrieren.

• Ein WLAN-Access Point (AP) sollte sich mindestens 0,2 m vom TV-Gerät entfernt befinden. Wenn der AP näher als 0,2 m am Gerät installiert ist, kann es sein, dass die Magic Remote-Fernbedienung aufgrund von Frequenzstörungen nicht wie erwartet funktioniert.
• Gebrauchte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls könnten die Batterien überhitzen und auslaufen.
• Hat der Akku die falsche Polarität, kann es zu Explosion oder Auslaufen kommen, was Brände, Verletzungen oder schädliche Emissionen nach sich ziehen kann.
• Dieses Gerät benötigt Batterien. Es kann örtliche Richtlinien geben, die Ihnen vorschreiben, auf welche Weise Sie Batterien ordentlich entsorgen können. Bitte kontaktieren Sie Ihre örtlichen Behörden, um Informationen über Entsorgung und Recycling zu erhalten.
• Batterien im oder außerhalb des Produkts dürfen keiner extremen Hitze wie Sonnenlicht, Feuern oder ähnlichem ausgesetzt werden.

Fehlerbehebung

Das TV-Gerät reagiert nicht auf die Fernbedienung.

• Prüfen Sie den Fernbedienungssensor am Gerät und versuchen Sie es erneut.
• Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.
• Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden (auf, auf)

Es werden weder Bild noch Ton ausgegeben.

• Prüfen Sie, ob das Gerät eingeschaltet ist.
• Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
• Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte anschließen.

Das TV-Gerät schaltet sich plötzlich ab.

• Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.
• Überprüfen Sie, ob die Automatisch Abschalten-Funktion in den Einstellungen auf die richtige Zeit eingestellt ist.
• Wenn es kein Eingangssignal gibt, obwohl das TV-Gerät eingeschaltet ist, schaltet sich der Fernseher nach 15 Minuten automatisch ab.

Beim Anschluss an einen PC (HDMI) wird kein Signal empfangen.

• Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.
  • Schließen Sie das HDMI-Kabel erneut an.
• Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

Anormale Anzeige

• Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.
• Dieser Bildschirm ist ein hoch entwickeltes Produkt, das über Millionen Bildpunkte verfügt. Unter Umständen sind winzige schwarze und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf dem Bildschirm zu sehen. Dies deutet weder auf eine Fehlfunktion hin noch beeinflusst es die Leistung und Zuverlässigkeit des Geräts.

Dieses Phänomen tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.

- Je nach Betrachtungsposition (von rechts, links, oben, unten) können Helligkeit und Farben auf dem Bildschirm möglicherweise unterschiedlich wirken.

Dieses Phänomen ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes und es handelt sich hierbei nicht um eine Fehlfunktion.

(Nur OLED65/77W8\*)

- An der Vorderseite der Companion Box (AV-Box) blinkt ein blaues Licht.

- Das TV-Gerät könnte ein Problem mit der Lüftung haben oder die Temperatur im Inneren des TV-Geräts könnte zu hoch sein. Wenden Sie sich bitte an einen autorisierten Kundendienst.

- An der Vorderseite der Companion Box (AV-Box) blinkt ein magentafarbenes Licht.

- Das TV-Gerät könnte ein Problem im beweglichen Lautsprecher haben. Wenden Sie sich bitte an einen autorisierten Kundendienst.

- An der Vorderseite der Companion Box (AV-Box) blinkt ein orangefarbenes Licht.

- Das Kabel vom Panel ist möglicherweise nicht richtig mit der Companion Box (AV-Box) verbunden. Trennen Sie das Netzkabel von der Stromversorgung, schließen Sie das Kabel erneut an, stellen Sie die Stromversorgung wieder her und drücken Sie die Ein-/Ausschalttaste. Funktioniert es nach diesen Schritten immer noch nicht, wenden Sie sich bitte an einen autorisierten Kundendienst.

Erzeugtes Geräusch

• „Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Bei Materialien, die mittels des thermischen Verformungsverfahrens hergestellt wurden, ist dieses Geräusch normal.
• Stromkreisbrummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch hört sich je nach Gerät unterschiedlich an. Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.

• Wringen Sie überschüssiges Wasser oder Reinigungsmittel aus dem Reinigungstuch aus.
• Sprühen Sie Wasser oder Reinigungsmittel nicht direkt auf den TV-Bildschirm.
• Sprühen Sie eine gerade ausreichende Menge an Wasser oder Reinigungsmittel auf ein trockenes Tuch, bevor Sie den Bildschirm abwischen.
• Besprühen Sie zur Reinigung der Companion Box (AV-Box) ein weiches Tuch mit Wasser. Wischen Sie dann die Oberfläche so ab, dass das Produkt nicht in direkten Kontakt mit Wasser kommt. Wischen Sie es dann erneut ab, sodass keine Feuchtigkeit zurückbleibt. (Nur OLED65/77W8*)

Technische Daten

DEUTSCH

Übertragungsspezifikationen
	Digital-TV Analog-TV
Fernsehnorm	DVB-T DVB-T2^1 DVB-CDVB-S/S2 ^1			PAL/SECAM, B/G, D/K, I SECAM L
Kanalabdeckung (Frequenz)	DVB-S/S2 DVB-C DVB-T/T2			46 ~ 862 MHz
	950 ~ 2150 MHz 46 ~ 890 MHz		VHF III : 174 ~ 230 MHzUHF IV : 470 ~ 606 MHzUHF V : 606 ~ 862 MHzS Band II : 230 ~ 300 MHzS Band III : 300 ~ 470 MHz
Maximale Anzahl speicherbarer Programme	6000 3000
Externe Antennenimpedanz	75 Ω
CI-Modul (B x H x T) 100,0 x 55,0 x 5,0 mm

1 Je nach Land

WLAN-Modul (LGSBWAC72) Spezifikationen
WLAN (IEEE 802.11a/b/g/n/ac)
Frequenzbereich Ausgangsleistung (Max.)
2400 bis 2483,5 MHz	14 dBm
5150 bis 5725 MHz	16,5 dBm
5725 bis 5850 MHz (Für Nicht-EU-Länder)	11,5 dBm
Bluetooth
Frequenzbereich Ausgangsleistung (Max.)
2400 bis 2483,5 MHz 8,5 dBm
Da sich Frequenzkanäle je nach Land unterscheiden können, kann der Benutzer die Betriebsfrequenz nicht ändern oder anpassen. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt.Achten Sie darauf, bei der Benutzung des Geräts einen Abstand von mindestens 20 cm zwischen dem Gerät und Ihrem Körper einzuhalten.* “IEEE 802.11ac” ist in einigen Ländern nicht verfügbar.

Umgebungsbedingungen
Betriebstemperatur 0 °C bis 40 °C
Betriebsluftfeuchtigkeit Unter 80 %
Temperatur bei Lagerung -20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung Unter 85 %

Information: Hinweis bezüglich Open-Source-Software

Um den in diesem Gerät verwendeten Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen zu erhalten, besuchen Sie bitte http://opensource.lge.com.

Neben dem Quellcode stehen dort alle verwiesenen

Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: [e-mail].

Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.

Lizenzen

Die unterstützten Lizenzen sind von Modell zu Modell verschieden.

Wichtige Informationen, wie Sie temporäre Nachbilder verhindern können

Der Begriff "OLED" (engl., Organic Light Emitting Diode) steht für eine Bildtechnologie auf Basis selbstleuchtender Bildpunkte, die deutliche Vorteile hinsichtlich Bildqualität und Performance bietet. Wie bei allen Geräte auf Basis dieser Technologie können Benutzer von OLED TVs unter bestimmten Bedingungen Nachbilder wahrnehmen – beispielsweise bei der Wiedergabe eines statischen Bildes für einen längeren Zeitraum. Allerdings ist dies unter normalen Sehbedingungen ein sehr selten auftretendes Phänomen und stellt keine Fehlfunktion dar. Nachfolgend finden Sie hilfreiche Informationen für den Gebrauch Ihres OLED TV.

Beispiele für Situationen, die zu temporären Nachbildern führen können

• Vollflächige Standbilder oder Bildausschnitte mit statischen Elementen, die ununterbrochen auf dem Bildschirm wiedergegeben werden, wie z.B. Nummer des Kanals, Senderlogos, Programmtitel, Untertitel bei Nachrichten oder Filmen sowie Untertitel.
• Statisches Menü oder Piktogramme für Spielkonsolen oder Digitalreceiver.
• Schwarze Balken rechts, links, oben oder unten auf dem Bildschirm, wie bei Bildern im Verhältnis 4:3 oder 21:9.

Wichtige Informationen zur Verhinderung von temporären Nachbildern

• Vermeiden Sie die längere Wiedergabe von Videos, die zu den oben erwähnten Situationen führen können.
• Stellen Sie Ihr Fernsehgerät bei längerer Wiedergabe eines Videos mit den oben erwähnten Merkmalen wie nachfolgend angegeben ein:
• Bild → Einstellungen für den Bildmodus → Bildmodus → Sparmodus
• Bild → Einstellungen für den Bildmodus → OLED-LICHT → Auf niedrigeren Wert einstellen
• Bild → Einstellungen für das OLED-Panel → Logo-Helligkeit einstellen → Hoch
• Schalten Sie die Menü-Darstellung eines externen Gerätes (z.B. eines Digitalreceivers) ab, um eine längere Wiedergabe des Menüs eines solchen Gerätes zu vermeiden. (Bitte befolgen Sie dazu die Gebrauchsanleitung des jeweiligen externen Gerätes.)
• Ändern Sie bei Wiedergabe eines Videos mit ständigen schwarzen Balken rechts, links, oben oder unten die Einstellungen wie unten angegeben, damit die schwarzen Balken verschwinden:
• Bild → Einstellungen des Seitenverhältnisses → Format → Vertikaler Zoom oder Zoom in alle Richtungen

Informationen zu Funktionen zur Verbesserung der Bildqualität hinsichtlich temporärer Nachbilder

• LGs OLED TVs bieten eine Funktion namens "Pixel Refresher", die der Vorbeugung temporärer Nachbilder dient. Diese Funktion kann automatisch oder manuell ausgeführt werden.
• Die automatische Funktion wird aktiviert, wenn das Fernsehgerät mindestens vier (4) Stunden aktiv genutzt wurde – auch dann, wenn die vier Stunden nicht fortlaufend waren. Der Pixel-Refresher wird nach dem Abschalten des Bildschirms in den Standby-Betrieb automatisch für einige Minuten aktiviert. (Bitte beachten Sie, dass die automatische Funktion abgeschaltet wird, wenn kein Wechselstrom zur Verfügung steht oder das Stromkabel aus der Steckdose gezogen wird.)
• Zur manuellen Aktivierung des Pixel-Refresher wählen Sie bitte Bild → Einstellungen für das OLED-Panel → Pixel-Refresher in den Einstellungen. Nach der manuellen Aktivierung ist die Funktion etwa eine (1) Stunde aktiv. Während dieser Zeitspanne kann eine horizontale Linie auf dem Bildschirm erscheinen; dies ist jedoch keine Fehlfunktion.
• Wurde der Pixel Refresher über einen bestimmten Zeitraum hinweg nicht manuell aktiviert, erscheint ein Pop-up-Fenster auf dem Bildschirm, dass Ihnen die Aktivierung dieser Funktion empfiehlt. Folgen Sie bitte den weiteren Anweisungen im Pop-up-Fenster.
• Zusätzlich zum Pixel Refresher stehen noch weitere Funktionen Zur Vermeidung von Nachbildern zur Verfügung. Zum Beispiel wird eine Funktion zur automatischen Verminderung der Bildschirmhelligkeit, teilweise oder vollständig, bei ununterbrochener Wiedergabe eines feststehenden Bildes auf dem Bildschirm aktiviert. Verschwindet das feststehende Bild, stellt sich die Bildschirmhelligkeit automatisch auf die vorherige Einstellung zurück. Diese Funktion ist vorprogrammiert und keine Fehlfunktion.

DEUTSCH

BENUTZERHANDBUCH

EINRICHTUNG DER EXTERNEN STEUERUNG

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

TASTEN-CODES

- Diese Funktion steht nicht bei allen Modellen zur Verfügung.

Code (Hexa)	Function (Funktion) Hinweis		Code (Hexa)	Function (Funktion) Hinweis
00	CH +(Kanal +), PR + (Programm +)	Taste der Fernbedienung	53 List	(Liste)	Taste der Fernbedienung
01 CH	-(Kanal -), PR - (Programm -)	Taste der Fernbedienung	5B Beenden		Taste der Fernbedienung
02 Volume + (Lautstärke +)		Taste der Fernbedienung	60 PIP	(AD)	Taste der Fernbedienung
03 Volume - (Lautstärke -)		Taste der Fernbedienung	61 Blau		Taste der Fernbedienung
06 > (Pfeiltaste/Pfeil nach rechts)		Taste der Fernbedienung	63 Gelb		Taste der Fernbedienung
07 < (Pfeiltaste/Pfeil nach links)		Taste der Fernbedienung	71	Grün	Taste der Fernbedienung
08 Power (Ein/Aus)		Taste der Fernbedienung	72 Rot		Taste der Fernbedienung
09 Mute (Stummschalten)		Taste der Fernbedienung	79	Ratio (Verhältnis) / Aspect Ratio (Seitenverhältnis)	Taste der Fernbedienung
0B Input (Eingang)		Taste der Fernbedienung	91 AD	(Audiobeschreibung)	Taste der Fernbedienung
0E SLEEP (Abschalten)		Taste der Fernbedienung	7A Benutzerhandbuch		Taste der Fernbedienung
0F TV, TV/RAD (TV, TV/RADIO)		Taste der Fernbedienung	7C Smart/Home (Smart/Startseite)		Taste der Fernbedienung
10 bis 19 * Zifferntasten 0 bis 9		Taste der Fernbedienung	7E SIMLINK		Taste der Fernbedienung
1A	Q.View (Schnellansicht)/ Flashback (Flashback)	Taste der Fernbedienung	8E ▶▶	(Vorspulen)	Taste der Fernbedienung
1E FAV (Favoritenliste)		Taste der Fernbedienung	8F ◀◀	(Zurückspulen)	Taste der Fernbedienung
20 Text (Teletext)		Taste der Fernbedienung	AA Info		Taste der Fernbedienung
21 T. Opt (Teletext-Option)		Taste der Fernbedienung	AB	Program Guide (Programmführer)	Taste der Fernbedienung
28 Return (ZURÜCK)		Taste der Fernbedienung	B0 ▶	Play (Wiedergeben)	Taste der Fernbedienung
30 AV (Audio- und Video-) Modus		Taste der Fernbedienung	B1 ■	(Beenden / Stop)	Taste der Fernbedienung
39 Titel/Subtitle (Untertitel)		Taste der Fernbedienung	BA	II (Standbild/Langsame Wiedergabe/Pause)	Taste der Fernbedienung
40	∧ (Pfeiltaste/Pfeil nach oben)	Taste der Fernbedienung	BB Fußball		Taste der Fernbedienung
41 V (Pfeiltaste/Pfeil nach unten)		Taste der Fernbedienung	BD ●(REC)(Aufnahme)		Taste der Fernbedienung
42 My Apps (Meine Anwendungen)		Taste der Fernbedienung	DC 3D		Taste der Fernbedienung
43	Menu (Menü)/Settings (Einstellungen)	Taste der Fernbedienung	99	AutoConfig (Automatische Konfiguration)	Taste der Fernbedienung
44 OK/Enter (OK/Bestätigen)		Taste der Fernbedienung	9F App / *		Taste der Fernbedienung
45	Q.Menu (Schnellmenü)	Taste der Fernbedienung	9B TV/PC		Taste der Fernbedienung
4C List (Liste), - (Nur ATSC)		Taste der Fernbedienung

* Der Tastencode 4C (0 x 4C) ist für die Modelle ATSC/ISDB mit kleinerer oder größerer Kanalnummer verfügbar.
(Für Südkorea, Japan, Nordamerika, Lateinamerika, ausgenommen kolumbianische Modelle)

EINRICHTUNG DER EXTERNEN STEUERUNG

- Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

Verbinden Sie die UC-232A/RS-232C mit einem externen Steuergerät (z. B. ein Computer oder ein A/V-Steuersystem), um die Gerätfunktion extern zu steuern.

Hinweis: Es gibt mehrere Möglichkeiten, ein TV-Gerät zu verbinden, abhängig von den Anschlüssen des Modells.

* Bitte beachten Sie, dass nicht alle Modelle diese Verbindungen unterstützen.
* Ein Kabel ist nicht im Lieferumfang enthalten.

USB-Kabel Typ UC-232A

Typ USB

(PC) USB IN (TV)

• LGTV unterstützt auch den chip-basierten PL2303-USB-Seriell-Wandler (Händler-ID: 0x0557, Produkt-ID: 0x2008), der nicht von LG hergestellt oder bereitgestellt wurde.
• Dieser kann in Computergeschäften gekauft werden, die Zubehör für IT-Experten führen.

RS-232C mit RS232C-Kabel

Typ DE9 (D-Sub, 9-polig)

- Kaufen Sie das RS-232C-zu (DE9, D-Sub, 9-polig, Typ Buchse-zu-Buchse)-RS-232C-Kabel. Dieses ist für die Verbindung zwischen dem Computer und dem Fernsehgerät erforderlich (gemäß Spezifikation im Handbuch).

(PC) RS220CIN ICON POWER/SPRING (TV)

Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden.

Typ Klinkenstecker

• Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232-Kabel (gemäß Spezifikation im Handbuch) kaufen.
  * Bei anderen Modellen nutzen Sie den USB-Anschluss.
  * Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden.

(PC) 3 2 (TV)

- oder

(PC) 3 1 2 (RS-202CIN and RENKLA4/SPG8.8) (TV)

Computer des Kunden RS-232C-Konfigurationen

3-adrige Konfigurationen (nicht Standard)

1 5 6 9

RS-232C (Serielle Schnittstelle)

PC TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND

ODER RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Telefon

Set ID

Mehr Informationen zur Set ID erhalten Sie unter „Echtdatenzuordnung“ auf S. p.6

1. Öffnen Sie die Hauptmenüs mit der Taste EINSTELLUNGEN.
2. Drücken Sie die Navigationstasten, um zu (*Allgemein → Info zu diesem TV-Gerät oder OPTION) zu gelangen, und drücken Sie OK.
3. Drücken Sie die Navigationstasten, um zu ID FESTLEGEN zu gelangen, und drücken Sie OK.
4. Gehen Sie nach links oder rechts, um eine Set ID-Nummer auszuwählen, und wählen Sie SCHLIESSEN. Der Einstellungsbereich liegt zwischen 1 und 99.
5. Drücken Sie abschließend BEENDEN.
   * (Abhängig vom Modell)

Kommunikationsparameter

• Baudrate: 9600 bps (UART)
- Datenlänge: 8 Bits
- Parität: Keine

• Stopp-Bit: 1 Bit
  • Übertragungscode: ASCII-Code
• Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

Befehlsreferenzliste

(Abhängig vom Modell)

	BEFEHL1	BEFEHL2	Daten (Hexadezimal)		BEFEHL1	BEFEHL2	Daten (Hexadezimal)
01. Power (Ein/Aus)* k	a 00 bis 01	15. Balance k t 00 bis 64
02. Format k c (p.7)				16. Farb-temperatur	x u 00 bis	64
03. Stummschaltung Bildschirm	k d (p.7)			17. ISM Method (ISM-Methode) (Nur Plasma-TV)	j p (p.8)
04. Stummschaltung k	e 00 bis 01	18. Equalizer j	v (p.8)
05. Lautstärkeregelung	k f	00 bis 64		19. Energy Saving (Energie sparen)	j q 00 bis	05
06. Kontrast	k g 00 bis	64		20. Tune Command (Suchlauf-Befehl)	m	a (p.9)
07. Helligkeit	k h 00 bis	64		21. Channel (Sender) (Sendung) Add/Del (hinzufügen/ löschen) (Überspringen)	m	b 00 bis 01
08. Farbe	k	i	00 bis 64	22. Key (Taste)	m	c	Tasten-CODES
09. Farbton	k j	00 bis 64		23. Control Back Light, Control Panel Light (Einstellen der Hintergrundbeleuchtung und Bedienfeldbeleuchtung)	m	g 00 bis 64
10. Schärfe	k k 00 bis	32		24. Input select (Main) (Eingangsauswahl (Haupt))	x b (p.11)
11. OSD Select (OSD-Auswahl)	k l	00 bis 01		25. 3D (Nur 3D-Modelle)	x t (p.11)
12. Fernbedienung Sperrmodus	k m	00 bis 01		26. Extended 3D (Erweitertes 3D) (Nur 3D-Modelle)	x v	(p.11)
13. Treble (Höhen)	k	r	00 bis 64	27. Auto Configure (Autom. Konfiguration)	j u (p.12)
14. Bass (Bässe)	k s 00 bis	64

* Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, werden alle Befehle außer Power (ka) und Key (mc) nicht ausgeführt und als NG behandelt.
Durch das RS232C-Kabel kann das Fernsehgerät den Befehl KA im ein- bzw. ausgeschalteten Zustand senden. Wenn ein USB-Seriell-Wandler-Kabel angeschlossen ist, kann der Befehl nur bei eingeschaltetem Fernsehgerät gesendet werden.

Übertragungs-/Empfangsprotokoll

Übertragung

[Command1][Command2][ ][Set ID][ ][Daten][Cr]

[Command1] : Erster Befehl zur TV-Steuerung. (j, k, m oder x)

[Command2] : Zweiter Befehl zur TV-Steuerung.

[Set ID] : Sie können die [Set ID] einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.

Der Einstellungsbereich beim TV-Gerät liegt zwischen 1 und 99. Wenn als Wert der [Set ID] „0“ ausgewählt wurde, kann jedes verbundene Gerät gesteuert werden.

* [Set ID] wird im Menü als Dezimalzahl (1 bis 99) und auf dem Übertragungs-/Empfangsprotokoll als Hexadezimalzahl (0x00 bis 0x63) angegeben.

[Daten] : Für die Übertragung von Befehlsdaten (hexadezimal). „FF“ übertragen, um Befehlsstatus zu lesen.

[Cr] : Zeilenschalter – ASCII-Code „0x0D“

[ ]: Leerzeichen – ASCII-Code „0x20“

OK - Bestätigung

[Command2][ ][Set ID][ ][OK][Daten][x]

* Das Gerät sendet ACK (Bestätigung) in diesem Format beim Empfang normaler Daten. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Daten][x]

* Beim Empfang unnormaler Daten aus ungültigen Funktionen oder bei Übertragungsfehlern sendet das TV-Gerät ACK in diesem Format.

Daten 00: Unzulässiger Code

Echtdatenzuordnung (Hexadezimal → Dezimal)

* Wenn Sie [Daten] in Hexadezimalschreibweise eingeben, müssen Sie die nachfolgende Konvertierungstabelle beachten.

* Der Befehl „Channel Tune“ (ma) verwendet hexadezimale Zwei-Byte-Werte ([Daten]) für die Auswahl der Kanalnummer.

00: Schritt 0 32: Schritt 50 (Set ID 50) FE: Schritt 254

01: Schritt 1 (Set ID 1) 33: Schritt 51 (Set ID 51) FF: Schritt 255

... ... ...

0A: Schritt 10 (Set ID 10) 63: Schritt 99 (Set ID 99) 01 00: Schritt 256

... ... ...

0F: Schritt 15 (Set ID 15) C7: Schritt 199 27 0E: Schritt 9998

10: Schritt 16 (Set ID 16) C8: Schritt 200 27 OF: Schritt 9999

... ... ...

* Befehle können je nach Modell und Signal abweichen.

1. Ein/Aus (Command: k a)

▶ Für die Steuerung des *Ein-/Ausschaltens des Geräts

Transmission[k][a][ ][Set ID][ ][Daten][Cr]

Daten 00: Power Off (Ausschaltens)

01: *Power On (*Einschalten)

Ack [a][ ][Set ID][ ][OK/NG][Daten][x]

▶ Für die Anzeige des Ein-/Ausschaltstatus des Fernsehgeräts

Transmission[k][a][ ][Set ID][ ][Daten][Cr]

Ack [a][ ][Set ID][ ][OK][Daten][x]

* Wenn andere Funktionen „FF“-Daten auf der Basis dieses Formats übertragen, enthält die Bestätigungsrückmeldung (Ack) Statusinformationen zu den einzelnen Funktionen.

1. Format (Command: k c) (Größe des Hauptbilds)

▶ Zur Einstellung des Bildformats. (Hauptbildformat) Das Bildschirmformat kann auch über die Option „Format“ im Q.MENU. oder im Menü PICTURE festgelegt werden.

Transmission [k][c][ ][Set ID][ ][Daten][Cr]

Daten 01: Normalbild (4:3)07: 14:9

02:Breitbild (Europa, Kolumbien, Mittlerer (16:9) Osten, Asien außer Südkorea

04: Zoom und Japan)

05: Zoom 2 Lateinamerika außer nur Kolumbien) 09: * Jetzt suchen 0B: Volle Breite (Europa, Kolumbien, Mittlerer Osten, Asien

06: Nach Programm außer Südkorea und auswählen / Japan)

Original 10 bis 1F: Kino-bis 16

Ack [c][ ][Set ID][ ][OK/NG][Daten][x]

* Über die PC-Eingabe wählen Sie das Format 16:9 oder 4:3 aus.

* Im DTV/HDMI/Komponenten-Modus (High-Definition) ist die Funktion „Just Scan“ verfügbar.

* Der Modus „Volle Breite“ kann bei verschiedenen Modellen unterschiedlich funktionieren. Er wird bei DTV voll und bei ATV und AV teilweise unterstützt.

1. Bildschirm-Ruhezustand (Command: k d)

▶ Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands.

Transmission [k][d][ ][Set ID][ ][Daten][Cr]

Daten 00: Bildschirm-Ruhezustand aus (Bild ein) Videoausgabe-Ruhezustand aus

01: Bildschirm-Ruhezustand ein (Bild aus))

10: Videoausgabe-Ruhezustand ein

Ack [d][ ][Set ID][ ][OK/NG][Daten][x]

* Beim Stummschalten eines Videos wird das Bildschirmmenü (OSD) eingeblendet. Beim Stummschalten des Bildschirms wird das Bildschirmmenü nicht eingeblendet.

1. Lautstärke stumm (Command: k e)

▶ Zur Aktivierung/Deaktivierung der Stummschaltung. Sie können die Stummschaltung auch über die Taste MUTE der Fernbedienung einstellen.

Transmission [k][e][ ][Set ID][ ][Daten][Cr]

Daten 00: Stummschaltung ein (Ton aus)

01: Stummschaltung aus (Lautstärke ein)

Ack [e][ ][Set ID][ ][OK/NG][Daten][x]

1. Volume Control (Lautstärkeregelung) (Command: k f)

▶ Zur Regelung der Lautstärke. Sie können die Lautstärke auch über die Lautstärke-Tasten der Fernbedienung einstellen.

Transmission [k][f][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [f][ ][Set ID][ ][OK/NG][Daten][x]

▶ Zur Einstellung des Bildkontrasts. Sie können den Kontrast auch über das Menü PICTURE einstellen.

Transmission [k][g][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [g][ ][Set ID][ ][OK/NG][Daten][x]

1. Helligkeit (Command: k h)

▶ Zur Einstellung der Bildschirmhelligkeit. Sie können die Bildschirmhelligkeit auch über das Menü PICTURE einstellen.

Transmission [k][h][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [h][ ][Set ID][ ][OK/NG][Daten][x]

1. Farbe (Command: k i)

▶ Für die Einstellung der Bildschirmfarbstärke. Die Farbe kann auch im Menü PICTURE eingestellt werden.

Transmission [k][i][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [i][ ][Set ID][ ][OK/NG][Daten][x]

1. Farbton (Command: k j)

▶ Zur Einstellung des Farbtons auf dem Bildschirm. Die Farbtöne können auch im Menü PICTURE eingestellt werden. Transmission [k][j][ ][Set ID][ ][Daten][Cr]

Daten Rot: 00 bis Grün: 64

Ack [j][ ][Set ID][ ][OK/NG][Daten][x]

1. Sharpness (Schärfe) (Command: k k)

▶ Zur Einstellung der Schärfe auf dem Bildschirm. Die Bildschärfe kann auch im Menü PICTURE eingestellt werden. Transmission [k][k][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 32

Ack [k][ ][Set ID][ ][OK/NG][Daten][x]

1. OSD-Auswahl (Command: k l)

▶ OSD (Bildschirmmenü) Ein/Aus bei Verwendung der Fernbedienung. Transmission [k][l][ ][Set ID][ ][Daten][Cr]

Daten 00: OSD aus 01: OSD ein

Ack [I][ ][Set ID][ ][OK/NG][Daten][x]

1. Fernbedienungssperre (Command: k m)

▶ Zum Sperren der Steuerelemente auf der Vorderseite des Bildschirms und der Fernbedienung. Transmission [k][m][ ][Set ID][ ][Daten][Cr]

Daten 00 : Sperre aus 01: Sperre ein

Ack [m][ ][Set ID][ ][OK/NG][Daten][x]

* Falls keine Fernbedienung verwendet wird, sollte dieser Modus eingestellt werden.
Wenn die Netzstromversorgung ein- und ausgeschaltet wird (Stecker herausziehen und nach 20 bis 30 Sekunden wieder einstecken), wird die Sperre des externen Steuergeräts aufgehoben.
* Wenn die Tastensperre im Standby-Modus aktiviert ist (Gleichstrom via Ausschaltzeit oder die Befehle „ka“, „mc“ abgeschaltet), lässt sich das Gerät nicht über die Einschalttaste der IR-Fernbedienung und die lokalen Tasten einschalten.

1. Höhen (Command: k r)

▶ Zur Einstellung der Höhen. Sie können die Höhen auch über das Menü AUDIO einstellen.

Transmission [k][r][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Best [r][ ][Set ID][ ][OK/NG][Daten][x]

* (Abhängig vom Modell)

1. Bässe (Command: k s)

▶ Zur Einstellung der Bässe. Sie können die Bässe auch über das Menü AUDIO einstellen.

Transmission [k][s][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Best [s][ ][Set ID][ ][OK/NG][Daten][x]

* (Abhängig vom Modell)

1. Balance (Command: k t)

▶ Zur Einstellung der Balance. Sie können die Balance auch über das Menü AUDIO einstellen. Transmission [k][t][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [t][ ][Set ID][ ][OK/NG][Daten][x]

1. Farbtemperatur (Command: x u)

▶ Zur Einstellung der Farbtemperatur. Sie können die Farbtemperatur auch über das Menü PICTURE einstellen. Transmission [x][u][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [u][ ][Set ID][ ][OK/NG][Daten][x]

1. ISM-Methode (Command: j p) (Nur Plasma-TV)

▶ Zur Steuerung der ISM-Methode. Sie können die ISM-Methode auch über das Menü OPTION einstellen. Transmission [j][p][ ][Set ID][ ][Daten][Cr]

Daten: 02: Orbiter

MSB LSB Frequenz Daten

7	6	5		Frequenz	4	3	2	1	0	Schritt
0	0	0		1. Frequenz	0	0	0	0	0			0 (Dezimal)
0	0	1		2. Frequenz	0	0	0	0	1			1 (Dezimal)
0	1	0		3. Frequenz	...		...		...	...		...
0	1	1		4. Frequenz	1	0	0	1	1			19 (Dezimal)

1

0

0

5. Frequenz

1 0

1 0

0

20 (Dezimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Daten][x]

* Hängt vom Modell ab und passt sich an, wenn der Ton-Modus ein EQ anpassbarer Wert ist.

1. Energie sparen (Command: j q)

▶ Zur Reduzierung der Leistungsaufnahme des TV-Geräts. Sie können die Option „Energie sparen“ auch über das Menü PICTURE einstellen.

Transmission [j][q][ ][Set ID][ ][Daten][Cr]

Daten:

04 : Auto (für LCD TV / LED TV) / Intelligenter Sensor (für PDP TV)

05: Anzeige aus

* (Abhängig vom Modell)

Ack [q][ ][Set ID][ ][OK/NG][Daten][x]

1. Abstimmungsbefehl (Command: m a)

* Dieser Befehl kann je nach Modell und Signal abweichen.
- Für in Europa, dem Mittleren Osten, Kolumbien, Asien außer Südkorea und Japan ausgelieferte Modelle

▶ Kanal mit folgender Nummer wählen.

Transmission [m][a][ ][Set ID][ ][Daten 00][ ] [Daten 01][ ][Daten 02][Cr]

* Analog Terrestrisch/Kabel

[Daten 00][Daten 01] Kanaldaten

Daten 00 : Kanaldaten mit hoher Bytezahl

Daten 01 : Kanaldaten mit niedriger Bytezahl

- 00 00 bis 00 C7 (Dezimalzahl: 0 bis 199)

Daten 02: Eingangsquelle (Analog)

• 00: Terrestrisches Fernsehen (ATV)
• 80: Kabelfernsehen (CATV)

* Digital Terrestrisch/Kabel/Satellit

[Daten 00][Daten 01] Kanaldaten

Daten 00: Hochkanaldaten

Daten 01: Tiefkanaldaten

- 00 00 bis 27 0F (Dezimalzahl: 0 bis 9999)

Daten 02: Eingangsquelle (Digital)

• 10: Terrestrisches Fernsehen (DTV)
• 20: Terrestrisches Radio (Radio)
• 40: Satelliten-Fernsehen (SDTV)
• 50: Satelliten-Radio (S-Radio)
• 90: Kabelfernsehen (CADTV)
• a0: Kabelradio (CA-Radio)

* Tune-Befehl, Beispiele:

1. Schalten Sie den analogen terrestrischen Kanal 10 (PAL) ein.

Set ID = Alle = 00

Daten 00 & 01 = Kanaldaten sind 10 = 00 0a

Daten 02 = Analoges Terrestrisches Fernsehen = 00

Ergebnis = ma 00 00 0a 00

1. Schalten Sie den digitalen terrestrischen Kanal 01, (DVB-T) ein. Set ID = Alle = 00 Daten 00 & 01 = Kanaldaten sind 1 = 00 01 Daten 02 = Digitales Terrestrisches Fernsehen = 10 Ergebnis = ma 00 00 01 10

2. Schalten Sie den Satelliten-Kanal (DVB-S) 1000 ein. Set ID = Alle = 00 Daten 00 & 01 = Kanaldaten sind 1000 = 03 E8 Daten 02 = Digitales Satellitenfernsehen = 40 Ergebnis = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01] [Daten 02][x][a][ ][Set ID][ ][NG][Daten 00][x]

- Für in Südkorea, Nordamerika/Lateinamerika außer Kolumbien ausgelieferte Modelle

▶ Geben Sie folgende physische / größere / kleinere Kanalnummer ein.

Transmission [m][a][ ][0][ ][Daten00][ ][Daten01] [ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05] [Cr]

Digitale Kanäle haben eine physische, eine größere und eine kleinere Kanalnummer. Die physische Nummer ist die tatsächliche digitale Kanalnummer, die größere ist die Nummer, der der Kanal zugeordnet sein sollte, und die kleinere ist der Unterkanal. Da der ATSC-Tuner den Kanal automatisch der größeren/kleineren Kanalnummer zuordnet, wird die physische Nummer beim digitalen Senden eines Befehls nicht benötigt.

* Analog Terrestrisch/Kabel

Daten 00 : Physische Kanalnummer

• Terrestrisch (ATV): 02 bis 45 (Dezimalzahl: 2 bis 69)
• Kabel (CATV): 01, 0E bis 7D (Dezimalzahl: 1, 14 bis 125)

[Daten 01 bis 04]: Kleinere/Größere Kanalnummer

Daten 01 & 02: xx (Egal)

Daten 03 & 04: xx (Egal)

Daten 05: Eingangsquelle (Analog)

• 00: Terrestrisches Fernsehen (ATV)
• 01: Kabelfernsehen (CATV)

* Digital Terrestrisch/Kabel

Daten 00: xx (Egal)

[Daten 01][Daten 02]: Größere Kanalnummer

Daten 01: Kanaldaten mit hoher Bytezahl

Daten 02: Kanaldaten mit niedriger Bytezahl

- 00 01 bis 27 0F (Dezimalzahl: 1 bis 9999)

[Daten 03][Daten 04]: Kleinere Kanalnummer

Daten 03: Kanaldaten mit hoher Bytezahl

Daten 04: Kanaldaten mit niedriger Bytezahl

Daten 05: Eingangsquelle (Digital)

- 02: Terrestrisches Fernsehen (DTV) – Verwenden Sie die physische Kanalnummer

• 06: Kabelfernsehen (CADTV) – Verwenden Sie die physische Kanalnummer
• 22: Terrestrisches Fernsehen (DTV) – Verwenden Sie nicht die physische Kanalnummer
• 26: Kabelfernsehen (CADTV) – Verwenden Sie nicht die physische Kanalnummer
• 46: Kabelfernsehen (CADTV) – Verwenden Sie nur die höhere Kanalnummer (Einfachkanal)

Zwei Bytes stehen für die jeweils größeren oder kleineren Kanaldaten zur Verfügung, üblicherweise werden jedoch nur die kleineren verwendet (hohe Bytezahl ist 0).

* Beispiele für Abstimmungsbefehle:

1. Schalten Sie den analogen Kabelkanal 35 (NTSC) ein. Set ID = Alle = 00
   Daten 00 = Kanaldaten sind 35 = 23
   Daten 01 & 02 = Keine größere Kanalnummer = 00 00
   Daten 03 & 04 = Keine kleinere Kanalnummer = 00 00
   Daten 05 = Analoges Kabelfernsehen = 01
   Gesamt = ma 00 23 00 00 00 00 01

2. Schalten Sie den digitalen terrestrischen Kanal 30-3 (ATSC) ein. Set ID = Alle = 00
   Daten 00 = Physische Kanalnummer nicht bekannt = 00
   Daten 01 & 02 = Größere Kanalnummer ist 30 = 00 1E
   Daten 03 & 04 = Kleinere Kanalnummer ist 3 = 00 03
   Daten 05 = Digitales Terrestrisches Fernsehen = 22
   Gesamt = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01] [Daten 02][Daten 03][Daten 04][Daten 05] [x][a][ ][Set ID][ ][NG][Daten 00][x]

• Für in Japan ausgelieferte Modelle
▶ Geben Sie folgende physische / größere / kleinere Kanalnummer ein.
Transmission [m][a][ ][0][ ][Daten00][ ][Daten01] [ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05][Cr]

* Digital Terrestrisch/Satellit
Daten 00: xx (Egal)

[Daten 01][Daten 02]: Größere Kanalnummer

Daten 01: Kanaldaten mit hoher Bytezahl

Daten 02: Kanaldaten mit niedriger Bytezahl

- 00 01 bis 27 0F (Dezimalzahl: 1 bis 9999)

[Daten 03][Daten 04]: Kleinere/Nebenkanalnummer (Egal bei Satellit)

Daten 03: Kanaldaten mit hoher Bytezahl

Daten 04: Kanaldaten mit niedriger Bytezahl

Daten 05: Eingangsquelle (Digital/Satellit für Japan)

• 02: Terrestrisches Fernsehen (DTV)
• 07: ÜS (Übertragungssatellit)
• 08: KS1 (Kommunikationssatellit 1)
• 09: KS2 (Kommunikationssatellit 2)

* Tune-Befehl, Beispiele:

1 Schalten Sie den digitalen terrestrischen Kanal 17-1 (ISDB-T) ein. Set ID = Alle = 00

Daten 00 = Physische Kanalnummer nicht bekannt = 00

Daten 01 & 02 = Größere Kanalnummer ist 17 = 00 11

Daten 03 & 04 = Kleinere / Nebenkanalnummer ist 1 = 00 01 Daten 05 = Digitales Terrestrisches Fernsehen = 02 Gesamt = ma 00 00 00 11 00 01 02

1. Schalten Sie den BS-Kanal 30 (ISDB-BS) ein. Set ID = All = 00 Daten 00 = Physische Kanalnummer nicht bekannt = 00 Daten 01 & 02 = Größere Kanalnummer ist 30 = 00 1E Daten 03 & 04 = Egal = 00 00 Daten 05 = Digitales BS-Fernsehen = 07 Gesamt = ma 00 00 00 1E 00 00 07

* Diese Funktion kann je nach Modell abweichen. Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01] [Daten 02][Daten 03][Daten 04][Daten 05] [x][a][ ][Set ID][ ][NG][Daten 00][x]

1. Kanal(Programm) hinzufügen/löschen (Überspringen) (Command: m b)

▶ Beim nächsten Mal zum nächsten Kanal (Programm) wechseln.

Transmission [m][b][ ][Set ID][ ][Daten][Cr]

Daten 00: Del (ATSC, ISDB)/überspringen 01: Hinzufügen (DVB)

Ack [b][ ][Set ID][ ][OK/NG][Daten][x]

* Status des Kanals auf del (ATSC, ISDB)/skip(DVB) (Löschen (ATSC, ISDB) / überspringen(DVB)) oder add (hinzufügen) einstellen.

1. Taste (Command: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes.

Transmission [m][c][ ][Set ID][ ][Daten][Cr]

Daten Tastencode - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Daten][x]

1. Hintergrundbeleuchtung (Command: m g)

• Für LCD-TV/LED-TV

▶ Zum Einstellen der Hintergrundbeleuchtung. Transmission [m][g][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 bis Max.: 64

Ack [g][ ][Set ID][ ][OK/NG][Daten][x]

Bedienfeldbeleuchtung (Command: m g)

- Für Plasma-TV

▶ Zum Einstellen der Bedienfeldbeleuchtung. Transmission [m][g][ ][Set ID][ ][Daten][Cr]

Daten Min. 00 bis Max. 64

Ack [g][ ][Set ID][ ][OK/NG][Daten][x]

1. Eingangsauswahl (Command: x b)

(Hauptbildeingang)

▶ Zur Auswahl der Eingangsquelle für das Hauptbild.

Transmission [x][b][ ][Set ID][ ][Daten][Cr]

Daten

00:DTV 01: CADTV

20: AV or AV1 (AV oder AV 1) 21: AV2

40: Component1 41: Component2

(Komponente 1) (Komponente 2)

60:RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Daten][x]

* Diese Funktion hängt von Modell und Signal ab.

1. 3D (Command: x t) (nur 3D-Modelle)

(Hängt vom Modell ab)

▶ Zum Ändern des 3D-Modus im TV-Gerät.

Transmission [x][t][ ][Set ID][ ][Daten 00][ ][Daten 01]

[ ][Daten 02][ ][Daten 03][Cr]

* (Abhängig vom Modell)

Daten Struktur

[Daten 00] 00: 3D Ein

01:3D Aus

02: 3D zu 2D

03: 2D zu 3D

[Daten 01] 00: Oben und Unten

01: Nebeneinander

02: Schachbrett

[Daten 02] 00: Rechts nach links

01: Links nach rechts

[Daten 03] 3D-Effekt (3D-Tiefe): Min.: 00 - Max.: 14

(*Senden per Hexadezimalcode)

* Die Funktionen [Daten 02] und [Daten 03] hängen von Modell und Signal ab.

* Wenn [Daten 00] gleich 00 (3D Ein), dann ist [Daten 03] ohne Bedeutung.

* Wenn [Daten 00] gleich 01 (3D Aus) oder 02 (3D zu 2D), dann sind [Daten 01], [Daten 02] und [Daten 03] ohne Bedeutung.

* Wenn [Daten 00] gleich 03 (2D zu 3D), dann sind [Daten 01] und [Daten 02] ohne Bedeutung.

* Wenn [Daten 00] 00 (3D Ein) oder 03 (2D in 3D) ist, funktioniert [Daten 03] nur, wenn 3D-Modus (Genre) auf manuell eingestellt ist.

* Je nach Übertragungs-/Videosignal sind möglicherweise nicht alle

3D-Muster-Optionen ([Daten 01]) verfügbar.

[Daten 00]	[Daten 01]	[Daten 02]	[Daten 03]
00 O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X: egal

Ack [t][ ][Set ID][ ][OK][Daten00][Daten01]

[Daten02]

[Daten03][x]

[t][ ][Set ID][ ][NG][Daten00][x]

1. Erweitertes 3D (Command: x v) (nur 3D-Modelle) (Hängt vom Modell ab)

▶ Zum Ändern der 3D-Option im TV-Gerät.

Transmission [x][v][ ][Set ID][ ][Daten 00][ ]

[Daten 01][Cr]

[Daten00] 3D-Option

00: 3D-Bildkorrektur

01: 3D-Tiefe (3D-Modus nur manuell verfügbar)

02: 3D-Blickpunkt

06: 3D-Farbkorrektur

07: 3D Sound Zooming

08: Normale Bildansicht

09: 3D-Modus (Genre)

[Daten 01] Verfügt über eine einen eigenen Bereich für jede 3D-Option, die durch [Daten 00] festgelegt wurde.

1) Wenn [Daten 00] 00

00 ist: Rechts nach links

01: Links nach rechts

2) Wenn [Daten 00] 01, 02 ist

Daten Min: 0 – Max: 14 (*Senden per Hexadezimalcode)

Datenwertbereich (0 bis 20) stellt Blickpunktbereich (-10 bis +10) automatisch ein (abhängig vom Modell).

* Diese Option funktioniert nur, wenn 3D-Modus (Genre) auf manuell eingestellt ist.

3) Wenn [Daten 00] 06, 07

00 ist: Aus

01: Ein

4) Wenn [Daten 00] 08

00 ist: Zurück zu 3D-Video von 3D zu 2D konvertiertem 2D-Video

01: Wechsel von 3D-Video zu 2D-Video, außer 2D-zu- 3D-Video

* Wenn Konvertierungsbedingung nicht zutrifft, wird Befehl als NG behandelt.

5) Wenn [Daten 00] 09 ist

04: Manual (Manuell) 05: Auto (Automatisch)

Ack [v][ ][Set ID][ ][OK][Daten00][Daten01][x]
[v][ ][Set ID][ ][NG][Daten00][x]

1. Auto Configure (Autom. Konfiguration)

(Command: j u)

(Abhängig vom Modell)

▶ Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im RGB-Modus (PC).

Transmission [j][u][ ][Set ID][ ][Daten][Cr]

Daten 01: Automatische Konfiguration ausführen

Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
