Produkttyp	Akku-Bohrschrauber
Modell	6200D (auch 6200DW)
Leerlaufdrehzahl (Hoch)	0 – 1.100 min⁻¹
Leerlaufdrehzahl (Niedrig)	0 – 400 min⁻¹
Bohrfähigkeit Stahl	10 mm
Bohrfähigkeit Holz	18 mm
Schraubfähigkeit Holzschrauben	5,8 mm × 55 mm
Schraubfähigkeit Metallschrauben	6 mm
Abmessungen (L × B × H)	240 mm × 60 mm × 245 mm
Nettogewicht	1,7 kg
Akku-Typ	Akku-Kassette 9100 (9,6 V)
Ladegerät	Schnellauflader DC9700
Ladezeit	ca. 1 Stunde
Eingangsspannung Ladegerät	Wechselstrom 50–60 Hz
Ausgangsspannung Ladegerät	7,2 – 9,6 V Gleichstrom
Elektrobremse	Ja
Drehzahlregelung	Stufenlose Drehzahlregelung durch Druck auf den Schalter
Drehrichtungsumschalter	Rechts-/Linkslauf
Drehmomenteinstellung	Mechanisch, 5 Stufen + Bohrstufe
Sicherheitsmerkmale	Überlastschutz, Kupplung, Kindersicherung (Aufbewahrung)
Zubehör enthalten	Akku-Kassette 9100, Schnellauflader DC9700, ggf. Bohrer

Häufig gestellte Fragen - 6200D MAKITA

Wie lade ich den Akku richtig?

Verwenden Sie ausschließlich das Original-Schnellladegerät DC9700. Stecken Sie die Akku-Kassette ein, drücken Sie den roten Einschaltknopf. Das Aufladelicht leuchtet. Nach ca. 1 Stunde erlischt das Licht – der Akku ist voll. Bei Temperaturen unter 10°C oder über 40°C nicht laden.

Wie wechsle ich den Bohrer?

Stellen Sie sicher, dass das Gerät ausgeschaltet und der Akku entfernt ist. Halten Sie den Ring fest und drehen Sie die Manschette gegen den Uhrzeigersinn, um das Spannfutter zu öffnen. Setzen Sie den Bohrer ein und ziehen Sie die Manschette im Uhrzeigersinn fest.

Was bedeutet die Drehmomenteinstellung?

Mit dem Einstellring wählen Sie das Drehmoment (1–5) für Schraubarbeiten. Die Kupplung rutscht durch, sobald das eingestellte Drehmoment erreicht ist. Für Bohrungen stellen Sie den Pfeil auf die Bohr-Markierung (Bohrsymbol).

Wie schalte ich die Drehrichtung um?

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Geräts. Nach rechts schieben für Rechtslauf (im Uhrzeigersinn), nach links für Linkslauf.

Welche Akkus können verwendet werden?

Nur wiederaufladbare MAKITA-Akkus vom Typ 9100 (9,6 V). Andere Fabrikate können platzen und Schäden verursachen.

Wie pflege ich das Gerät?

Halten Sie das Werkzeug sauber und trocken. Lüftungsschlitze des Ladegeräts nicht abdecken. Bei Beschädigungen nur Original-Ersatzteile vom MAKITA-Kundendienst verwenden.

Kann ich mit dem Gerät in Metall bohren?

Ja, für Stahl bis 10 mm. Empfehlung: Vorbohren mit Körner, Schneidöl verwenden (außer bei Eisen und Messing).

Warum leuchtet die Aufladeanzeige nicht?

Drücken Sie zuerst den gelben Rückstellknopf, dann den roten Einschaltknopf. Leuchtet das Licht innerhalb von 10 Sekunden nicht, ist der Akku möglicherweise defekt und muss ersetzt werden.

Wie vermeide ich Verletzungen?

Tragen Sie Schutzbrille, geeignete Arbeitskleidung und halten Sie den Arbeitsbereich ordentlich. Berühren Sie keine rotierenden Teile. Bei Arbeiten an Wänden auf stromführende Kabel achten.

Welche Bohrergrößen sind im Lieferumfang?

Das Zubehör variiert. Typischerweise sind Bohrer (3–6 mm) und Schraubendreherbits enthalten. Prüfen Sie die Packungsbeilage oder fragen Sie Ihren Händler.

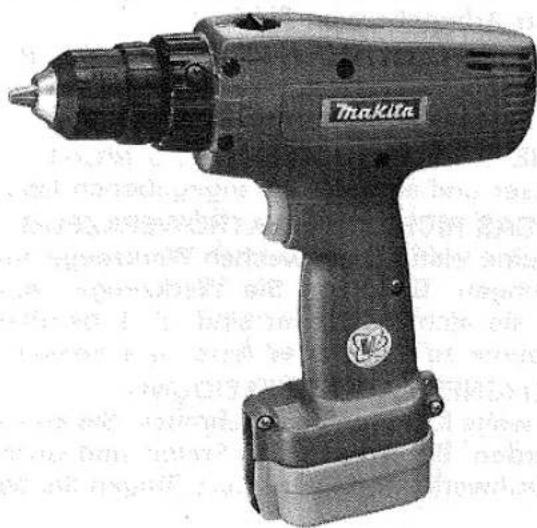

BEDIENUNGSANLEITUNG 6200D MAKITA

Mit Elektrobremse ausgestattet

MODELL 6200D

MODELL 6200DW

Mit Schnellauflader

BEDIENUNGSANLEITUNG

• Modell 6200D
Arbeitstung				Leerlaufdrehzahl		Abmessungen(L x B x H)	Netto-gewicht
Stahl	Holz	Holzschrauben	Metallschrauben	Hoch	Niedrig
10 mm	18 mm	5,8 mm x 55 mm	6 mm	0 — 1.100 min-1	0 — 400 min-1	240 mm x 60 mm x 245 mm	1,7 kg
• Akku-Kassette 9100				• Modell DC9700 Schnellauflader
Spannung		Aufladezeit		Eingangsleistung		Ausgangsleistung
9,6 V		1 Std.		Wechselstrom, 50 — 60 Hz		7,2 V — 9,6 V Gleichstrom

* Technische Änderungen vorbehalten.
* Daten können von Land zu Land abweichen.

SICHERHEITSHINWEISE

ACHTUNG: Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr, folgende grundsätzlichen Sicherheitsmaßnahmen immer zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bewahren Sie die Sicherheitshinweise

1. HALTEN SIE IHREN ARBEITSBEREICH IN ORDNUNG

2. BERÜCKSICHTIGEN SIE UMGEBUNGSEINFLÜSSE

Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie Elektrowerkzeuge nicht in Nähe von brennbaren

Flüssigkeiten oder Gasen.

Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten

1. BEWAHREN SIE IHRE ELEKTROWERKZEUGE SICHER AUF

Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Orten und außer Reichweite von Kindern aufbewahrt werden.

1. ÜBERLASTEN SIE IHR ELEKTROWERKZEUG NICHT

2. BENÜTZEN SIE DAS RICHTIGE ELEKTROWERKZEUG

Verwenden Sie keine leistungsschwachen Werkzeuge oder Vorsatzgeräte für

Arbeiten, wofer sie nicht bestimmt sind, z. B. Schutzern Sie Kelle Hand kreissäge um Bäume zu fällen oder Äste zu schneiden.

1. TRAGEN SIE GEEIGNETE ARBEITSKLEIDUNG

Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teiler erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein

Haarnetz.

1. BENÜTZEN SIE SCHUTZBRILLEN Verwenden Sie auch Atemmasken bei stauberzeugenden Arbeiten.

2. KEINE ZWECKENTFREMDUNG DES KABELS

Tragen Sie das Werkzeug nicht am Kabel und benützen Sie es nicht um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl

und scharfen Kanten.

Benützen Sie Spannvorrichtungen oder Schraubstock um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und es

ermöglicht die Bedienung mit beiden Händen.

BEUGEN SIE SICH NICHT ZU WEIT DARUBER Vermeiden Sie abnormale Körperhaltung. Sorger

halten Sie jederzeit das Gleichgewicht.

1. PFLEGEN SIE IHRE WERKZEUGE MIT SORGFALT Halten Sie Ihre Werkzeuge scharf und sauber, um bes

Halten Sie Ihre Werkzeuge scharf und sauber, um besser und sicherer arbeiten

1. ZIEHEN SIE DEN NETZSTECKER

Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel, wie z. B. Sägeblatt, Bohrer und Maschinenwerkzeugen aller Art.

1. LASSEN SIE KEINE WERKZEUGSCHLUSSEL STECKEN Übrenprüfen Sie vor dem Einschalten, daß die Schlüssel und

entfernt sind.

1. VERMEIDEN SIE UNBEABSICHTIGTEN ANLAUF

Tragen Sie keine an das Stromnetz angeschlossene Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß

an das Stromnetz ausgeschaltet ist.

1. VERLÄNGERUNGSKABEL IM

Verlängerungskabel im Freien.

1. SEIEN SIE STETS AUFMERKSAM

Werkzeug nicht, wenn Sie unkonzentriert sind.

1. KONTROLLIEREN SIE IHR GERÄT AUF BESCHÄDIGUNGEN

Vor weiterem Gebrauch des Werkzeugs müssen Sie Schutzeinrichtungen

oder beschädigte Telle sorgfraltig auf ihre einwandreie und bestimmungs gemäße Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher

Teile in Ordnung ist, ob sie nicht klemmen, ob keine Teile gebrochen sind,

ob sämtliche anderen leile einwandfrei, richtig montiert und alle anderen Bedingungen, die den Betrieb des Gerätes beeinflussen können, stimmen.

Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine

Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter

müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine

1. SCHÜTZEN SIE SICH VOR ELEKTRISCHEM SCHLAG

SCHUTZEN SIE SICH VOR EERTRISCHEN SCHLEAG Vermeiden Sie Körperberührung mit geerdeten Teilen, z. B. Rohre, Heizkörper,

Herde, Kühlschränke.

1. ERSATZTEILE. Für Reparatur und Wartung dürfen ausschließlich Originaler-

satzteile verwendet werden, die beim Makita-Kundendienst erhältlich sind.

BEACHTUNG DER NETZSPANNÜNG:

Auf die richtige Netzspannung achten. Die höhere Spannung als auf dem Tymerezahl anzernahre kann zu ERNSTEN VERPLETZUNGEN DER BEDIENENDEN

führen — und das Elektrowerkzeug bzw. Werkzeugmaschine selbst beschädigen.

Die niedrigere Spannung als auf dem Typenschild angegebene kann den Motor

beschädigen. Im Zweifellfall nicht anschließen und die Netzspannung überprüfen.

SICHERHEITSHINWEISE

1. BEWAHREN SIE DIESE INFORMATIONEN GUT AUF — Diese Bedienungsan-

Batterieladegerätes.

1. Vor der Benutzung des Batterieladegerätes unbedingt alle Anweisungen und

(3) das Gerät lesen, das mit der Batterie betrieben werden soll.

halten, sollten nur wiederaufladbare Batterien der Firma MAKITA verwendet

werden. Batterien anderer Fabrikate können eventuell platzen und Verletzun-

gen von Personen sowie Sachschäden zur Folge haben.

1. Das Ladegerät niemals Regen oder Schnee aussetzen.

2. Die Benutzung von Zusatzgeräten, die nicht vom Hersteller des Ladegerä-

tes gebaut oder empfohlen werden, kann Gefährdungen durch Feuer

trischen Schlag oder Verletzungen von Personen nach sich ziehen.

1. Nach Beendigung des Ladevorganges das Gerät nicht durch Ziehen oder

Reilsen am Kabel vom Stromnetz trennen, da sonst sowohl das Kabel wie auch der Stocker beschädigt werden können.

1. Das Stromkabel so legen, daß während der Arbeit niemand darauf tritt.

2. Das Stromkabel so legen, daß während der Arbeit niemand darauf tritt,

daruber stolpert, oder es auf andere weise überbeansprucht oder beschadigt.

Teile sofort auswechseln.

1. Das Ladegerät nach einem Fall oder Stoß sowie anderer Beschädigung nicht

benutzen, sondern zuerst von einem Fachmann überprüfen lassen.

1. Das Ladegerät oder die Batterieeinheit nicht auseinandernehmen; falls

Wartungs- oder Reparaturarbeiten erforderlich sind, sollten diese von einem

Fachmann ausgeführt werden. Fenniermarter Zusammenbau kann das Risiko

eines elektrischen Schlages oder eines Feuers bedeuten.

1. Vor jeglichem Wartungs- oder Reinigungsversuch in jedem Falle zuerst den

Ein Abschalten des Gerätes am Kontrollschalter verringert diese Gefahr nicht.

1. Niemals rotierende Teile mit den Händen berühren.

2. Beim Bohren in Wände, Böden und dergl. Können Sie auf stromführende Kabel

stolsen. BERUHREN SIE DESHALB REINE METALLENEN TEILE DES GERATES.

schläge zu vermeiden, falls Sie in ein Stromführendes Kabel bohren sollten.

1. Das Werkzeug nicht im eingeschalteten Zustand aus der Hand legen. Nur

einschalten, wenn es mit der Hand geführt wird.

1. Die Bohrspitze oder das Werkstück nicht unmittelbar nach Beendigung der

Arbeit berühren, da diese Teile sehr heiß werden, und eine Berührung zu

Verbrennungen führen kann.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN FÜR LADEGERÄT UND BATTERIEEINHEIT

1. Bei Temperaturen unter 10°C oder über 40°C sollten die Batterien nicht

wiederaufgeladen werden.

1. Die Benutzung eines Aufwärtstransformators, eines Stromgenerators oder

eines Gleichstromgerätes ist unzulässig.

1. Die Lüftungsschlitze des Ladegerätes nicht abdecken oder verstopfen.

2. Wenn die Batterie-Patrone nicht im Einsatz ist, decken Sie immer die Batterie-

Anschlüsse mit dem Batterie-Bezug zu.

1. Die Batterieeinheit nicht kurzschließen.

(1) Berühren Sie die Batteriepole niemals mif einem leitenden Material.

(2) Lagern Sie die Batterien niemals gemeinsam mit anderen Gegenständen

aus Metall wie Nägel, Schrauben, etc.

(3) Lassen Sie die Batterien nicht in Kontakt mit Wasser oder Regen Kommen.

Ein Batteriekurzschluß kann einen starken Stromstoß, Überhitzung, Verschmo-

ren von Teilen und ein Versagen des Gerätes zur Folge haben.

1. Das Werkzeug und die Batterieeinheit nicht an Orten aufbewahren, deren

Temperatur 50°C erreicht oder übersteigt.

1. Die Batterieeinheit auch bei starker Beschädigung oder völligem Verschleiß

niemals verbrennen. Im Feuer kann die Batterieeinheit explodieren.

ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN

Einsetzen und Herausnehmen des Kassette
- Vor Einsetzen oder Herausnehmen der Akku-Kassette muß das Werkzeug stets abgeschaltet werden.
- Um die Akku-Kassette auszubauen, zie-
indem Sie beide Seiten der Kassette um-
heraus
- Um die Akku-Kassette einzusetzen, führen
und lassen Sie den Akku-Halter an seinen
sich, daß der Akku-Halter ganz gesch-
lossen ist, Devor Sie das Gerät im Gang setzen.
(五)本次股东大会的召集和召开程序
Aufladen
Das Schnellauflader an eine Stromquelle
anschleisen. Stecken Sie die Akka-Kassette so ein, daß ihr Plus- und Minus-anschluß
sich auf der Seite mit den entsprechenden
Markierungen am Auflader selbst befindet.
so daß sie auf dem Boden der Auflader-
Öffnung aufliegt.
Drücken sie den Einschaltknopf (rot). Das Aufladelicht leuchtet auf und der Lade-
vorgang beginnt. Falls das Aufladelicht nicht aufleuchtet, drücken Sie zuerst den
Rückstellknopf (gelb), und -danach den Eins
halb von 10 Sekunden erlischt, selbst nachdem Sie Einschalt- und Rückstellknopf wieder-
holt gedruckt haben, ist die Akku-Kassette unbrauchbar. (Zur Beachtung: Warten Sie nach dem Erlöchen des Aufladelichte mindestens 5 Sekunden, haver Sie den Rückstell
nach dem Eroschen des Aufwendents indestens 5 Sekunden, bevor Sie den Rückstenknopf wieder drücken.) Ersetzen Sie in einem solchen Fall die Akku-Kassette durch eine
neue. Wenn das Aufladelicht nach ungefähr einer Stunde erlischt, dürfen Sie die voll auf-
geladene Akku-Kassette aus dem Gerät herausnehmen. Nach dem Aufladen, das Strom-
kabel des Ladegerätes abziehen.
VORSICHT:
- Ihre neue Akku-Kassette ist noch ungeladen. Bitte laden Sie sie deshalb vor Gebrauch
auf.
- Lassen Sie den Druckknopf nicht mit Hilfe eines Klebebandes o.ä. in der eingedrückten Stellung oder der Schaltkreis funktioniert nicht erplanzenemäß. Dabei kann es auch zu
einem Fehlbetrieb des Ladegerätes kommen und Überhitzen usw. verursachen.
- Wenn Sie versuchen, eine Kassette aus einem gerade benutzten Werkzeug zu laden, geht
das Lauchert manchmal nicht an. Wenn das passiert, lassen Sie die Kassette eine Welle lang abkühlen. Danach setzen Sie die Kassette wieder ein und versuchen noch einmal, sie
zu laden.
VORSICHT: Vor dem Einsetzen der Batterie die Schalterfunktion überprüfen. Den am Griff befindlichen Abzug andrücken und wieder loslassen. Nach dem Loslassen muß er in die AUS-Position zurückspringen.

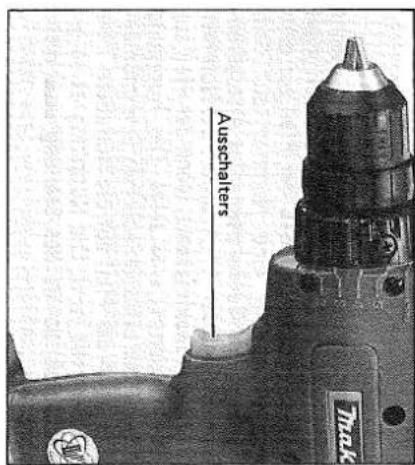

Funktion des Ein/Ausschalters Mit zunehmendem Druck auf den Einschaltknopf des Gerätes erhöht sich die Drehgeschwindigkeit des Gerätes. Zum Einschalten einfach den Knopf eindrücken und zum Ausschalten wieder loslassen.

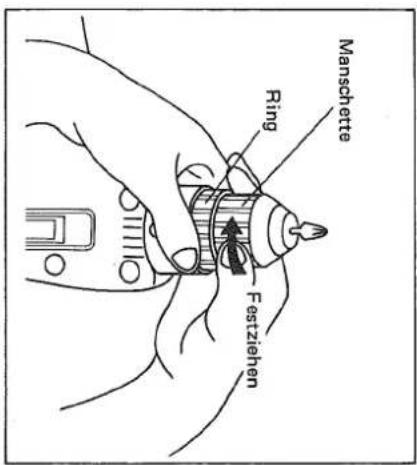

Um den Bohr zu entfernen, halten Sie den Ring fest, und drehen Sie die Manschette gegen den Uhrzeigersinn.
Halten Sie den Ring, und drehen Sie die Manschette gegen den Uhrzeigersinn um das Spannfutter zu öffnen. Stecken Sie den Bohr so weit es geht in das Spannfutter. Halten Sie den Ring gut fest, und drehen Sie die Manschette im Uhrzeigersinn um das Spannfutter anzuziehen.
Vor dem Einsetzen oder Entfernen von Bohrspitzen stets sicherstellen, daß das Gerät ausgeschaltet und die Akku-Kassette herausgenommen ist.
Einsetzen oder Entfernen der Schraubenzieher- oder der Bohrspitze
- Wenn Sie zwei Akku-Kassette aufladen möchten, dann legen Sie zwischen der Aufladung im Akku-Schnellauflader 15 Minuten Pause ein.
- Wenn Sie eine neue Akku-Kassette oder eine seit langer Zeit unbenutzte Akku-Kassette aufladen, kann es sein, daß sie sich nicht voll aufladen läßt. Das ist normal und deutet auf keinen Fehler hin. Die Akku-Kassette läßt sich wieder voll aufladen, nachdem sie einigemal ganz entladen wurde.

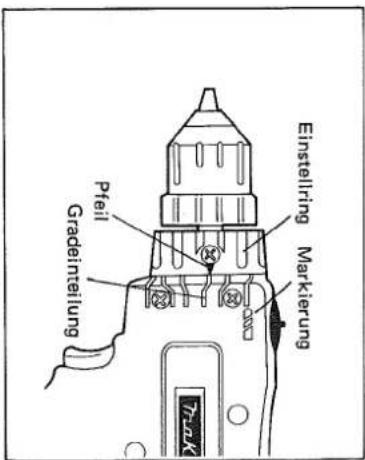

Der Einstellring kanin nicht arreiter warden, wenn sich der Petell in der Mittle zwischen zwei Zahlen befindet.

HINWEIS:

Vor dem Beginn mit der eigentlichen Arbeit solten Sie eine Probeschäube in ihr Material oder ein Stück aus dem gleichen Material drehen, um festzustellen, welcher Derhommens- went für eine bestimmte Autabe erfordelich ist.

baut, dals sie in der Stelling »« nicht rutscht.

ten, wenn der Pfeil auf die Nummern 1 bis 5 einsgestellt wird. Die Küpplung ist so ge-

1 und den Maxwellert, wenn der Pfeil auf dise Markierung » zegt. Die Kupplung institui unterbeschäden Firmungen.

Sutan durch ein Drähen des Einstelliges gewahlt werden, so dag der Pfeil auf dem Einstelling, mechanical

Das Anzugdermoment kann in seconds |

Einstellung des Anzugderhombements

eigente Geschwindigkeit.

beginnen. Acthen Sie auf den Markierungs- pfell. Benutzen Sie die für die Arbeit ge-

derknopf aut die richtige Geschwindigkeit gedrecht ist, bevor Sie mit der Bedienung

sern Sie sich, dab der Geschwindigkeits-

180°, während das Gerät lauff. Vergesis-

Um die Geschwindigkeit zu anders, drehen Sie den Geschwindigkeit der bereinigt um

zur Unbrauchbarkeit des Gerätes füheren.

• Den Umschalthebel nur betätigen, nachdem das Gerät vollständ zum Stillstand ge-

• Stats vor der Benutzung des Gerates die Drehichlung überprüfen.

VORSICHT:

gegen den Urheigerösen nach links schie- ben.

tung. Für eine Derichstung im Alzheimer- sinn den Umscalthebel nach rechts, und

Dieses Gerät bestätzt einen Durchrichtungs- umschalter zum Wechseln der Durchich-

Funktion des Derichtungsmeschäters

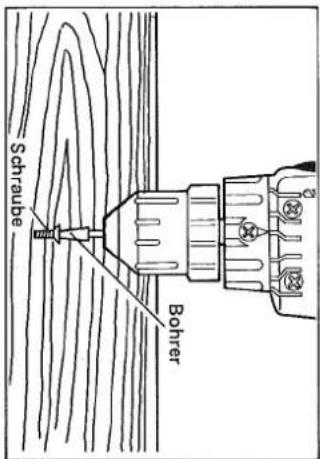

Sestzen Sie die Spitze des Einstates in den Kopf der Scharabe und drücken Sie das Werkezug an. Schalten Sie das Werkezug ein und steigen Sie die Geschwindigkeit sobald die Küplung durchrusteh. Einschalthebel, los, Lassen Sie den Einschalthebel, los, sobald die Küplung durchrusteh.

Schrauvorgang

- Daraut achten, dad die Schraubspizte senkrecht im Schraubenkopf sitzt, da sonst der Schraubenkopf oder die Sch- raube und/oder die Schraubspizte be- schadigt werden, konnen. - Beim Einderehen von Holzschrauben den Lochanasz vorbohen, um das Schrauben risks zu verhindern. Vgl. nebenstehende Tabelle.

Beim Bohren in Holz erleicht man bei Verwendung von Bohrspitzen mit Fürungs- gewinde die besten Ergebnisse. Das Fürungsgewinde erleichtert das Bohren, da es die Bohrstze in das Wertsstück hineinizieht.

- Bohren in Metall Zurst mit einem Körner de Bohrstelle markieren und dann eine Vertiefung schlagen, um ein Absuchsen der Bohspitze bei Bohbeginn zu verhindern. Dann die Bohrspitze in die Verterfung setzen und das Verkreuz einschalten. Beiin Bohren von Metall ein Schneidol verwunden. Dies gilt allerdings nicht für Werk- stucke aus Eisen oder Messing, die trocken gebohrt werden sollen.

• Starker Druck auf das Werkzueg beschleunigt die Bohlersstung in Kéiner Wiese, kann aber zu einer Beschädigung der Bohrspitze führén, die Leistung des Gerätes verschlich- term und seine Lebensdauer verkurzen. • Im Moment des Durchbruchs durch das Werkstuck wirken starke Kratte auf Weerkzeug und Bohrspitze. Deshalb des Gerät gut festhalten und vorschitz arbellen, wenn die Bohrspitze durch das Werkstuck bricht. • Eine testgefahrene Bohrspitze Ilast sich auf einfache Art entfernen, indem man den Dehrichtungsumeschalter auf gegunalytige Derichichtung schiebt. Dies kanin jedoch sehr ruckartig vonstätten gehen, wenn das Gerät nicht test mit beiden Handen gehalten wird. • Kleinere Werkstücke immer mit einer Schraubzwinge oder anhlichem betestigen.

• Wachs-Pollerautsatz

• Wollhaube

Griggs: 9 mm, 12 mm, 15 mm
• Bohrer (Fur Stahl)

• Gummipolster-Baugruppe

Grid: 1.5 mm, 2.0 mm, 3.0 mm 4.0 mm, 5.0 mm, 6.0 mm
• Boher (Fur Stahl)

GR05	L (mm)	D (mm)	d (mm)
NR.2	82	6	5

G658	L (mm)
Nk.1	65
45
Nk.2
150
110
45
45
85
85
Nk.3

• (+) Boher
Zu Iher eigenen Sicherehl benützen Sie nur Zubehor und Zusatzgereie, die in der Bedienungssen lütung angegeben sind oder im Weveligen Kálog angebeton werden. Der Gebucht anderer als der in der Betriebesleitung oder im MAKT-IA-Kálog empfohlener Einstavkerzüge oder Zubehore kan eine periroliche Verletzungserfall für Sie bedeuten.

• (−) Boher

(• ... 400 min-1)
Annendung	Locduchmeesser	Material	Blich/Plate	Lochzahl
Metall	3 mm	Kategewalte Stahlbleche oder Platten	1,6 mm	50
	6,5 mm			750
	3 mm	Aluminumbiech	1,6 mm	120
Holz	9 mm	Lauen-Holz	25 mm	350
	• 15 mm			100
	• 18 mm	Lauen-Holz		60
Annendung	Marge der Holzschäube	Material	Befestigungen
Holzschrauben	3,5 mm × 20 mm	Lauen-Holz	500 Schrauben
	4,5 mm × 20 mm		400 Schrauben
	• 5,1 mm × 35 mm		90 Schrauben
	• 5,5 mm × 50 mm		60 Schrauben

Die folgende Vergleichstabelle enthalt die ungefahren Bohr- und Schraubleistungen von einer einzehen 1-undigen Batterie-Aufadung.
: ACHTUNG: ZUBEHO

55	10	M6
	8	M5
	7	M4
	5.5	M3
G60	A (mm)	L (mm)

• Authaime

A (mm)	B (mm)	L (mm)
0.6	5	45
0.8	6	70
1.0	5	82
1.2	8	45
		70

(• ... 400 min ^-1 )

• Schnellauflader (Modell DC9700)

• Ladegerät 12V für Auto (Modell DC9112)

• Akku-Kassette 9100

• Stahltransportkasten

Unser Zubehörprogramm wird ständig erweitert. Bitte fragen Sie Ihren Makita-Fachhändler nach dem Komplettprogramm.
