BEDIENUNGSANLEITUNG RL654 REX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, daß das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Waschvollautomaten, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Waschvollautomaten besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz:

Wir verwenden Recycling-Papier.

INHALTSVERZEICHNIS

Sicherheits- und Warnhinweise 4-5

Entsorgung 5

Umwelttips 5

Technische Daten 6

Installation 7

■ Entfernen der Transportsicherung 7
■ Aufstellung 8
■ Kaltwasseranschluß 8
■ Wasserablauf 9
■ Elektrischer Anschluß 9

Ihr neuer Waschautomat 10

Gerätebeschreibung 10

■ Waschmittelschublade 10

Gebrauch 11

■ Bedienblende 11
■ Beschreibung der Bedienelemente 11
■ Tips zum Waschen 12
Wäsche sortieren und vorbehandeln 12
Temperaturen 12
Wäschefüllmengen 12
Wäschegewichte 12
Fleckenentfernung 12
Wasch- und Veredelungsmittel 13
Färben u. Entfärben 14
■ Internationale Pflegekennzeichen 15
■ Arbeitsabläufe beim Waschen 16-17

Programmübersicht 18-19

Pflege und Wartung 20

■ Entkalken des Gerätes 20
■ Äußere Reinigung 20
■ Reinigung der Waschmittelschublade 20
■ Reinigung des Wassereinlaufsiebes 20
■ Reinigung des Flusensiebes 21
■ Notentleerung 21
■ Frost 21

Behebung kleiner Funktionsstörungen 22-24

SICHERHEITS- UND WARNHINWEISE

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Allgemeine Sicherheit

■ Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur Original-Ersatzteile erfüllen alle Anforderungen!
■ Bei Funktionsstörungen Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).
■ Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.
■ Bei Betrieb mit hohen Temperaturen wird das Türglas heiß. Bitte nicht berühren!

Installation

■ Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden.
■ Lassen Sie die beim Elektro- bzw. Wasseranschluß des Gerätes erforderlichen Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
■ Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.
■ Der Aufstellplatz darf nicht mit textiler Auslegeware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
■ Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen (DIN 1986 und DIN 1988).

Gebrauch

■ Benutzen Sie das Gerät nur zum Waschen von haushaltsüblicher Wäsche.
■ Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.
■ Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.
■ Waschen Sie kleine Wäschestücke (Söckchen, kleine Taschentücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugenbehälter und Trommel rutschen können.
■ Waschen Sie vorgereinigte Wäsche, so müssen entflammbare Lösungsmittel vollständig verdunstet sein.
■ Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
■ Entfärbemittel können zu Korrosion führen. Aus diesem Grunde dürfen sie in Waschautomaten nicht verwendet werden.
■ Nicht in die drehende Trommel greifen.
■ Bevor Sie das Gerät öffnen, prüfen Sie stets durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser in der Maschine befinden, so pumpen Sie ab, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate (siehe Kapitel "Arbeitsabläufe beim Waschen").
■ Lassen Sie die Einfülltür bis zu Ihrer nächsten Wäsche leicht geöffnet, damit die Türdichtung auch künftig wirksam bleibt und die Trommel austrocknen kann.
■ Lassen Sie das Gerät nach dem Gebrauch nicht unnötig lange eingeschaltet. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.
  ■ Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

■ Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des Waschautomaten klettern.
■ Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloß: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

ENTSORGUNG

■ Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol ♘ gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen

- Entsorgung des Altgerätes

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

UMWELTTIPS

Am sparsamsten und umweltverträglichsten wird gewaschen, wenn Sie die folgenden Tips beachten:

• Nutzen Sie nach Möglichkeit die maximale Beladungsmenge des jeweiligen Programmes.
  ■ Dosieren Sie das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge.

■ Waschen Sie leicht verschmutzte Wäsche mit dem "Kurzprogramm".
■ Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.
■ Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.

TECHNISCHE DATEN

Abmessungen	Höhe	85 cm
	Breite	60 cm
	Tiefe	58 cm
Fassungsvermögen (Trockenwäsche):
	- Koch- u. Buntwäsche	5 kg
	- Pflegeleicht u. Feinwäsche	2,5 kg
	- Wolle	2 kg
Schleuderdrehzahl (max.)		650 U/min
Spannung		220-230 V / 50 Hz
Absicherung		10 A
Gesamtanschlußwert		2200 W
Wasserdruck:	min.	50 kPa
	max.	800 kPa

Dieses Gerät hat das «CE»-Zeichen und entspricht somit den folgenden EG-Richtlinien:

73/23/EWG vom 19.02.73 - Niederspannungsrichtlinien

89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinien 92/31/EWG) - EMV-Richtlinie.

INSTALLATION

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen.

Gehen Sie wie folgt vor:

1. Schrauben Sie mit einem Schlüssel die rechte Schraube an der Rückwand des Waschautomaten heraus.
2. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß die Schläuche nicht gequetscht werden.

Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.

1. Entfernen Sie den Polystyrolblock vom Waschmaschinenboden.

2. Lösen Sie den Klebestreifen und ziehen Sie sorgfältig die rechte Nylonhülle (1) mit dem Polystyrolpolster heraus, danach die linke (2), indem Sie sie zur Mitte führen.

3. Stellen Sie die Maschine wieder gerade auf und schrauben Sie die übrigen zwei Schrauben an der Rückwand aus.

4. Ziehen Sie die drei Plastikzapfen heraus.
5. Verschließen Sie diese drei Schraubenlöcher mit den Plastikstöpseln, die sich im Beipack befinden.

Hinweis:

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.

Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muß mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen. Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

Kaltwasseranschluß

Zum Kaltwasseranschluß ist ein Wasserhahn mit Schlauchverschraubung 34 " erforderlich.

Der Waschautomat kann ohne zusätzlichen Rückflußverhinderer an jede Wasserleitung angeschlossen werden.

Den Zulaufschlauch am Wasserhahn fest anschrauben.

Mitgeliefert wird ein Druckschlauch von 1,5 m Länge.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlußstelle am Gerät und am Wasserhahn auf Dichtheit. Verlängern Sie niemals den vorinstallierten Zulaufschlauch. Verwenden Sie nur einen neuen, durchgehenden Schlauch vom Geräteanschluß bis zum Wasserhahn mit einem Berstdruck von mind. 60 bar. Der Kundendienst hält derartige Schläuche bereit (2 m Länge).

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden. Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Der Ablaufschlauch kann wie folgt positioniert werden:

1. Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, daß der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

2. In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muß oberhalb des Siphons (Geruchverschlusses) sitzen, sodaß sich die Krümmung mindestens 60 cm über dem Boden befindet.

3. In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm.

Das Ablaufschlauchende muß immer belüftet sein, d.h. der Rohrinnendurchmesser muß größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 400 cm verlängert werden. Dabei muß der Durchmesser des Verlängerungsschlauches gleich groß wie der Innendurchmesser des Originalschlauches sein Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch soll am Boden liegen und nur beim Ablauf emporsteigen.

Elektrischer Anschluß

Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlußwert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genauestens zu beachten.

Die elektrische Sicherheit des Gérates ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist. Die Netzleitung darf nur vom Kundendienst ausgetauscht werden.

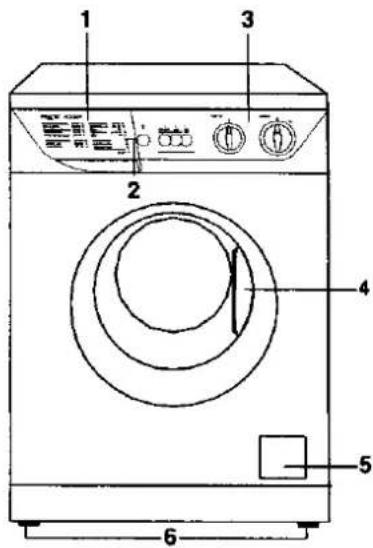

1 Waschmittelschublade
2 Programmübersicht
3 Bedienblende
4 Einfülltür
5 Flusensieb
6 Verstellbare Füße

1 2 3 4 5 6

Waschmittelschublade

W Vorwaschmittel
Hauptwaschmittel
Pflegemittel (Weichspüler, Formspüler, Stärke)
CI Bleichmittel

C0064

GEBRAUCH

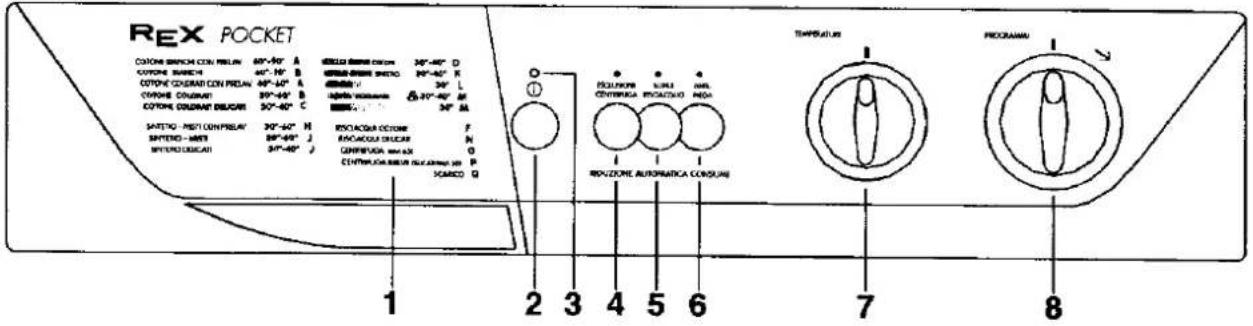

Bedienblende

REX POCKET COTONE SWITCH CON PRELAV 30°-40" A COTONE SWITCH 40°-40" B COTONE COVERAT CON PRELAV 30°-40" A COTONE COCONUT 30°-40" B COTONE COCONUT DUCANT 30°-40" C SATTETO - MIST CON PRELAV 30°-40" H SHTEND - MIST 30°-40" J SHTEND OBLICAT 30°-40" J RIOCAUXO DIUSINI F RIOCAUXO DIUSINI G CHIRCUA DIUSINI H CHIRCUA DIUSINI I SCARDO Q TEMPORUM 1 2 3 4 5 6 7 8

1 Programmübersicht

Die Programmübersicht auf der Vorderseite der Waschmittelschublade gibt einen Überblick über die zur Verfügung stehenden Waschprogramme.

2 EIN/AUS-Taste ①

Mit dieser Taste wird die Maschine ein- bzw. ausgeschaltet.

3 Betriebskontrollampe

Sie leuchtet beim Einschalten des Gerätes auf und erlischt am Ende des Programmes.

4 Schleudern-AUS-Taste (Esclusione centrifuga)

Beim Drücken dieser Taste führt die Maschine keinen Schleudergang durch. Zu benutzen für knitteremp-findliche Wäsche.

5 Intensiv-Spülen-Taste (Super risciacquo)

Durch Drücken der Taste wird in den Programmen A-B-C-D-F mit mehr Wasser gespült. Dies ist zu empfehlen in Gebieten mit besonders weichen Wasser und für Menschen mit empfindlicher Haut.

6 Spülstop-Taste (Antipiega)

Durch Drücken dieser Taste wird in den Programmen H-J-K-L-M-N das letzte Spülwasser nicht abgepumpt, um Knitterbildung zu vermeiden. Zum Abpumpen das entsprechende Programm (Q) wählen. Soll die Wäsche geschleudert werden, Spülstop-Taste nochmals drücken: Das Wasser wird abgepumpt und die Wäsche kurz geschleudert.

7 Temperaturwähler

Durch Drehen dieses Knopfes rechts- bzw. linkswärts stellen Sie die gewünschte Temperatur ein.

Position ✱ = Kaltwäsche. Für besonders empfindliche Gewebe (z.B. Gardinen).

Position A = Energiesparen. Für normal verschmutzte Baumwolle und pflegeleichte Wäsche.

8 Programmwahlschalter

Mit dem Programmwahlschalter wählen Sie durch Drehen im Uhrzeigersinn das gewünschte Waschprogramm.

Wichtig!

Der Programmwahischalter darf nur bei ausgeschaltetem Gerät gedreht werden.

i Tips zum Waschen

Wäsche sortieren und vorbehandeln

■ Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.
■ Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle.
■ Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
■ Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
■ Achten Sie darauf, daß keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.
■ Hartnäckige Flecken vor dem Waschen vorbehandeln. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.
■ Gardinen besonders vorsichtig behandeln. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

Temperaturen

90° für normal verschmutzte weiße Kochwäsche (wie z.B. Geschirrtücher, Handtücher, Tafelwäsche, Bettwäsche, usw.)
60° für normal verschmutzte farbechte Wäsche (wie z.B. Hemden, Blusen, Nachthemden, Herrenschlafanzüge, usw.) aus Leinen, Baumwolle oder synthetischen Fasern und für leicht verschmutzte Kochwäsche (z.B. Leibwäsche).
KALT ✱ für empfindliche Textilien (z.B. 30°-40° Gardinen), Mischgewebe mit Synthetikzusatz und Wolle mit Einnähetikett "mit Spezialausrüstung, filzt nicht".

Wäschefüllmengen

Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen.

Faustregeln:

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Synthetiks: Trommel nicht mehr als 1/2 füllen.

Feinwäsche u. Wolle: Trommel nicht mehr als 1/3 füllen.

Jeweils maximale Beladung bedeutet optimale Nutzung von Wasser und Energie.

Bei stark verschmutzter Wäsche die Menge reduzieren.

Wäschegewichte

Folgende Gewichtsangaben können als Richtwert dienen.

Bademaniel	1200 g
Serviette	100 g
Bettbezug	700 g
Bettuch	500 g
Kissenbezug	200 g
Tischtuch	250 g
Frottiertuch	200 g
Geschirrtuch	100 g
Damennachthemd	200 g
Damenschlüpfer	100 g
Herrenarbeitskittel	600 g
Herrenoberhemd	200 g
Herrenschlafanzug	500 g
Bluse	100 g
Herrenunterhose	100 g

Fleckenentfernung

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Es empfiehlt sich, diese vor dem Waschen zu entfernen.

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecken: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln.

Tinte: Je nach Herkunft der Tinte erst mit Aceton (*), danach mit Essigsäure anfeuchten, Rest bei weißen Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

Alle Lösemittelreste im Freien verdunsten lassen.

(*) Aceton nicht für Acetatseide benutzen!

Wasch- und Veredelungsmittel

Ein gutes Waschergebnis hängt von der Wahl und der richtigen Dosierung des Waschmittels ab. Die richtige Dosierung verhindert Verschwendungen und schützt die Umwelt. Obwohl die Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die das ökologische Gleichgewicht der Natur stören.

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommel-waschmaschinen verwenden.

- Pulverartige Vollwaschmittel für alle Textilarten.

- Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.

• Flüssige Waschmittel, vorzugsweise für Waschprogramme mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.
• Baukasten-Waschmittel für eine getrennte Dosierung von Grundwaschmittel, Enthärter und Bleiche/Fleckensalz.

Das Wasch- und eventuelle Veredelungsmittel wird vor Beginn des Waschprogrammes in die betreffenden Fächer der Waschmittelschublade eingeführt.

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben. Hinweise auf Waschmittelpackung beachten.

Eventuelle flüssige Zusatzmittel zum Bleichen bzw. Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogrammes in das Fach mit dem Symbol ⚠️ bzw. Ⓧ gefüllt werden.

Dosierung gemäß den Empfehlungen der Hersteller der Produkte.

Waschmitteldosierung

Die Waschmittelart und -menge richtet sich nach der Textilart und -menge, dem

Verschmutzungsgrad der Wäsche sowie der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Befolgen Sie die Dosierhinweise der Waschmittelhersteller.

Dosieren Sie etwas weniger wenn:

• Sie wenig Wäsche waschen
• die Wäsche nur leicht verschmutzt ist
• die Lauge in der Hauptwäsche stark schäumt.

Wasserhärteangaben

Härte-bereich	Eigenschaft	deutsche Härte
		°dH	m mol
1	weich	0-7	0-1,3
2	mittel	8-14	1,4-2,5
3	hart	15-21	2,6-3,8
4	sehr hart	über 21	über 3,8

Färben von Textilien

Färben in Ihrem Waschautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten:

Nur Färbemittel benutzen, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind.

Angaben der Färbemittelhersteller befolgen.

Waschprogramm wählen, das der optimalen Färbetemperatur entspricht.

Wäschemenge max. 1,5 kg.

Achtung: Nach jedem Färben muß ein Kochwaschprogramm ohne Wäsche durchgeführt werden. Geben Sie 1/2 Becher Waschmittel in die Hauptwaschkammer.

Hinweis: Verfärbungen von Gummi- und Kunststoffteilen können auftreten.

Entfärben von Textilien

Die Entfärbemittel sind generell sehr aggressiv. Aus diesem Grunde dürfen sie in dem Waschautomaten nicht verwendet werden.

i Internationale Pflegekennzeichen

Symbole für die Pflegebehandlung von TextilienStand 1993
WASCHEN(Waschbottich)	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]	[IMAGE]
	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Spezial-Schon-wasch-gang	Schon-wasch-gang	Hand-wäsche	nicht waschen
	Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.
CHLOREN(Dreieck)[IMAGE]									[IMAGE]
	Chlorbleiche möglich								Chlorbleiche nicht möglich
BÜGELN(Bügeleisen)[IMAGE]
	heiß bügeln			mäßig heiß bügeln			nicht heiß bügeln		nicht bügeln
	Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.
CHEMISCH-REINIGUNG(Reinigungstrommel)[IMAGE]
									keine Chemisch-reinigung möglich
	Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel.Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur.
TUMBLER-TROCKNUNG(Trockentrommel)
	Trocknen mit normaler thermischer Belastung					Trocknen mit reduzierter thermischer Belastung			Trocknen im Tumbler nicht möglich
	Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

i Arbeitsabläufe beim Waschen

Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte 1/2 Meßbecher Waschmittel in den Waschmittelbehälter. Anschließend können Sie Ihr Gerät in Betrieb nehmen.

1. Einlegen der Wäsche

Öffnen Sie die Einfülltür.

Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen.

Möglichst große und kleine Wäschestücke gemischt waschen.

2. Einfüllen des Waschmittels

Ziehen Sie die Waschmittelschublade aus der Bedienblende, bis sie nicht mehr weiter läuft.

Geben Sie die notwendige Waschmittelmenge (beachten Sie bitte die Dosierhinweise der Waschmittelhersteller) in das Fach für die Hauptwäsche Ⓗ.

Wird ein Programm mit Vorwäsche gewählt, so geben Sie auch das Waschpulver im Fach U ein.

3. Einfüllen des Zusatzmittels

Eventuelle flüssige Zusatzmittel zum Bleichen bzw. Weichspülen oder Stärken der Wäsche können in das Fach △ bzw. ⚙ gefüllt werden.

Das Niveau MAX nicht überschreiten.

Waschmittelschublade wieder in die Bedienblende schieben.

4. Wahl der gewünschten Funktion

Drücken Sie die betreffende(n) Taste(n)

ESCLUSIONE CENTRIFUGA SUPER RISQACQUO ANTI- PEGA

5. Wahl der Temperatur

Drehen Sie den Temperaturwähler auf die gewünschte Stellung.

50 MDMUS

6. Wahl des Programmes und Start der Maschine

Drehen Sie den Programmwähler im Uhrzeigersinn auf die gewünschte Stellung und drücken Sie die EIN/AUS-Taste ①: die Betriebs-Kontrollampe leuchtet auf und das Programm beginnt.

M0046

P0060

7. Ende des Programmes

Die Maschine beendet das Programm automatisch, die Betriebskontrollampe erlischt.

Nach einem Schonprogramm mit Spülstop-Funktion (ANTIPIEGA) muß das letzte Spülwasser vor dem Öffnen der Tür abgepumpt werden. Dazu Spülstop-Taste nochmals drücken oder Programm "Q" wählen.

Warten Sie ein paar Minuten, bevor Sie die Einfülltür öffnen, damit sich die Sicherheitssperre lösen kann.

Drücken Sie nochmals die EIN/AUS-Taste.

Nehmen Sie die Wäsche heraus.

Kontrollieren Sie die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen) oder auf andere Wäsche abfärben.

Wenn nicht mehr gewaschen wird, schließen Sie den Wasserhahn und ziehen Sie vorsorglich den Stecker aus der Steckdose.

Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus der Trommel verdunsten kann.

PROGRAMMÜBERSICHT

NORMALPROGRAMME FÜR BAUMWOLLE UND LEINEN

Wäschemenge max. 5 kg

Programm	Temperatur	Wäscheart	Zusatzfunktion über Tasten	Programmbeschreibung
A	60°-90°	KOCHWÄSCHE MIT VORWÄSCHE, z.B. stark verschmutzte Berufswäsche, Bett-, Tisch- und Unterwäsche, Handtücher	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Vorwäsche Hauptwäsche 60°-90°C3 Spülgänge Schleudern
B	60°-90°	KOCHWÄSCHE OHNE VORWÄSCHE, z.B. normal verschmutzte Bettwäsche, Handtücher, Küchenwäsche, Unterwäsche	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Hauptwäsche 60°-90°C3 Spülgänge Schleudern
A	40°-60°	BUNTWÄSCHE MIT VORWÄSCHE, z.B. stark verschmutzte Tisch-wäsche, Bettwäsche, Handtücher aus Leinen oder Baumwolle	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Vorwäsche Hauptwäsche 40°-60°C3 Spülgänge Schleudern
B	30°-60°	BUNTWÄSCHE OHNE VORWÄ- SCHE, z.B. normal verschmutzte Leibwäsche, Frottée, Hernden, Blusen	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Hauptwäsche 30°-60°C3 Spülgänge Schleudern
C	30°-40°	FARBEMPFINDLICHE BUNT-WÄSCHE OHNE VORWÄSCHE, z.B. normal verschmutzte Leibwäsche, Hernden, Blusen	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Hauptwäsche 30°-40°C3 Spülgänge Schleudern
D	30°-40°	KURZPROGRAMM kurzzeitig benutzte Bettwäsche, leicht verschmutzte Gebrauchswäsche, Sportkleidung usw.	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	Hauptwäsche 30°-40°C3 Spülgänge Schleudern
F Spülen	KALT	Zusatzspülen für Handwäsche, Klarspülen	ESCLUSIONE CENTRIFUGA SUPER RISCIACQUO	4 Spülgänge Schleudern
G Schleudern		Normalschleudern für Handwäsche		Wasserablauf und Schleudern 650 U/min

Das Programm C "Buntwäsche" mit Temperaturwähler-Stellung A ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG:

Strom 0,95 kWh

Wasser 64 Liter

Dauer 105 min

PROGRAMMÜBERSICHT

SCHONPROGRAMME FÜR PFLEGELEICHTE GEWEBE, FEINWÄSCHE, WOLLE

Wäschemenge max. 2 kg, Wolle 1 kg

Programm	Temperatur	Wäscheart	Zusatzfunktion über Tasten	Programmbeschreibung
H	30°-60°	PFLEGELEICHT MIT VORWÄSCHE stark verschmutzte Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Vorwäsche Hauptwäsche 30°-60°C3 Spülgänge Kurzschleudern
J	30°-40°30°-60°	PFLEGELEICHT OHNE VORWÄSCHE Synthetiks, Leibwäsche, bügelfreie Hemden mit geringen Anschmutzungen	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Hauptwäsche 30°.....60°C3 Spülgänge Kurzschleudern
K	30°-40°	KURZPROGRAMM FÜR LEICHT VERSCHMUTZTE PFLEGELEICHTE WÄSCHE	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Hauptwäsche 30°-40°C3 Spülgänge Kurzschleudern
L	30°	GARDINEN	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Hauptwäsche 30°C3 Spülgänge Kurzschleudern
M	30°-40°	WOLLEGeprüftes Wollwaschprogramm für Wäsche mit den Wollsiegel und einem Zusatz "filzt nicht" oder "waschmaschinenfest"	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Hauptwäsche 30°-40°C3 Spülgänge Kurzschleudern
M	30°	SEIDE	ESCLUSIONE CENTRIFUGA ANTIPIEGA	Hauptwäsche 30°C3 Spülgänge Kurzschleudern
NSchon-spülen	KALT	Handgewaschene Textilien können mit diesem Programm gespült werden	ESCLUSIONE CENTRIFUGA ANTIPIEGA	3 Spülgänge Kurzschleudern
PSchon-schleudern		Separates Schleudern für Handwäsche		Wasserablauf und Kurzschleudern500 U/Min
QAbpumpen		Zum Abpumpen des letzten Spülwassers bei den Programmen mit Spülstop (ANTIPIEGA)		Wasserablauf

PFLEGE UND WARTUNG

Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab.

1. Entkalken des Gerätes

Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosierung nach Herstellerangaben.

2. Äußere Reinigung

Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen). Wichtig: Alkohol, Lösemittel und dgl. dürfen nicht verwendet werden.

3. Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelablagerungen gesäubert werden. Ziehen Sie die Waschmittelschublade durch Drücken der Arretierungs-Taste heraus. Reinigen Sie sie unter fließendem Wasser. Der obere Teil des Weichspülmittelfaches ist auch herausnehmbar. Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

4. Reinigung des Wassereinlaufsiebes

Falls Sie merken, daß trotz ausreichendem Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Wasserzulauf verstopft ist. Schließen Sie den Wasserhahn. Schrauben Sie den Wasserzulaufschlauch vom Hahn ab. Reinigen Sie das Sieb mit einer Zahnbürste. Schrauben Sie dann den Schlauch am Wasserhahn wieder fest an.

5. Reinigung des Flusensiebes

Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate.

Folgende Handgriffe sind erforderlich:

Flusensiebklappe durch Drücken öffnen und Schüssel etc. für Restwasser unterstellen.

Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann.

Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben.

POK61

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

■ Netzstecker aus der Steckdose ziehen.
■ Wasserhahn schließen.
■ Abkühlung der evtl. aufgeheizten Lauge abwarten.
■ Gefäß, Schüssel o.ä. für das Restwasser unterstellen.
■ Dann Flusensieb lösen (siehe Punkt 5).

7. Frost

Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.

■ Den Wasserhahn schließen und den Wasserzulaufschlauch abschrauben.
■ Das Ende des Zulauf- u. Ablaufschlauches in ein Gefäß auf dem Boden legen.
■ Das Ablaufprogramm Q wählen und die Maschine bis zum Ende laufen lassen.
■ Den Zulaufschlauch am Gerät wieder fest verschrauben und den Ablaufschlauch wieder einhängen.

So wird verhindert, daß Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme des Waschautomaten darauf achten, daß die Raumtemperatur höher als 0°C ist.

BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Kann die Störung nicht behoben werden, sich an den nächsten Kundendienst wenden.

Störungen	Mögliche Ursachen
■ Die Maschine startet nicht:	■ Ist die Einfülltür richtig geschlossen?■ Sitzt der Netzstecker fest in der Steckdose?■ Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen)■ Ist die EIN/AUS-Taste gedrückt?
■ Die Maschine nimmt kein Wasser an:	■ Ist der Wasserhahn geöffnet?■ Ist das Sieb im Wasserzulauf verstopft?■ Ist der Zulaufschlauch geknickt?■ Ist die Einfülltür geschlossen?
■ Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab:	■ Das Ende des Ablaufschlauches liegt nicht hoch genug vom Boden. Lesen Sie nochmals die betreffenden Anweisungen in diesem Handbuch.
■ Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht:	■ Ist der Ablaufschlauch geknickt?■ Wurde die Funktion SPÜLSTOP (ANTIPIEGA) oder SCHLEUDERN-AUS (ESCLUSIONE CENTRIFUGA) gewählt?■ Ist das Flusensieb verstopft?
■ Wasser befindet sich auf dem Boden:	■ Wurde zuviel oder falsches Waschmittel eingefüllt? Genauer dosieren!■ Sind die Verschraubungen am Wasserzulauf- schlauch fest angezogen?■ Ist der Ablaufschlauch beschädigt?■ Ist die Waschmittelschublade sauber?
■ Die Maschine vibriert stark beim Schleudern:	■ Ist die Transportsicherung vollständig entfernt?■ Haben die Stellfüße festen Bodenkontakt?■ Wurde zu wenig Wäsche in die Trommel eingefüllt?■ Ist die Wäsche in der Trommel gleichmäßig verteilt?
■ Die Einfülltür läßt sich nicht öffnen:	■ Ist ein Programm in Betrieb?■ Ist die Tür noch verriegelt?■ Wasser im Waschbottich?
■ Das Schleudern beginnt verzögert bzw. die Wäsche wird am Programmende nicht geschleudert:	■ Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann. Die Auflockerungsphase dauert ca. 5 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.
■ Das Geräuschbild ist ungewohnt:	■ Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw. die bessere Wäscheverteilung beim Schleudern. Hierdurch wird das Standverhalten verbessert.
■ Kein Wasser ist in der Trommel zu sehen:	■ Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.
■ Das Waschergebnis ist nicht zufriedenstellend:	■ Wurde die falsche Menge oder das falsche Waschmittel eingefüllt?Unterdosierung führt zu Wäschevergrauung und Kalkablagerungen im Gerät.■ Wurden spezielle Verschmutzungen vorbehandelt?■ Wurde die richtige Temperatur gewählt?
■ Nach dem letzten Spülen ist noch Schaum sichtbar:	■ Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.
■ Weiße Rückstände finden sich auf der Wäsche:	■ Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon- Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw.

Serien-Nr. Ihres Gerätes.

Diese Daten sind dem Typschild zu entnehmen.

Mod. ..... Prod. No. ..... Ser. No. ..... P0042 BD
