BEDIENUNGSANLEITUNG WDVC-25 AFK

Ihr Nass-/Trockensauger wurde für das Aufsaugen von Trockenstoffen und Staub sowie für das Aufsaugen von Flüssigkeiten konstruiert. Das Gerät ist nicht für den industriellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf.

- Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur !xplosion bringen können.
• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

- Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

- Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das 1isiko eines elektrischen Schlags.

- Vermeiden Sie 2eden Körperkontakt mit geerdeten 3berflächen, wie z.B. 1ohre, 4eizungen, 4erde und Kühlschränke. !s besteht ein erhöhtes 1isiko für einen elektrischen Schlag, wenn 5hr Körper geerdet ist.

- 4alten Sie das Gerät von 1egen oder Nässe fern. Das !indringen von Wasser in das Gerät erhöht das 1isiko eines elektrischen Schlags.

- 7weckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das 1isiko eines elektrischen Schlags.

- Wenn Sie mit dem Gerät im 8reien arbeiten 9müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außen bereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das 1isiko eines elektrischen Schlags.

- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in 2edem 8all einen Fehlerstromschutzschalter. Der Einsatz eines 8ehlerstromschutzschalters vermindert das 1isiko eines elektrischen Schlags.

- Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät.

Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

- Tragen Sie eine persönliche SChutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder 3hrenschutz, 2e nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

- Vermeiden Sie eine unbeabsichtigte 5nbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

- !ntfemen Sie vor dem !inschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

- Vermeiden Sie 2ede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie 2ederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

- Dieses Gerät kann von Kindern ab acht Jahren und älter sowie von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen verwendet werden, sofern sie zuvor in der

sicheren Benutzung des Geräts unterwiesen worden sind und die einhergehenden Gefahren verstehen.

• Kinder dürfen mit dem Gerät nicht spielen.
• 1einigungs und 5nstandhaltungsmaßnahmen dürfen nur von Kindern über 8 Jahren und unter Aufsicht durchgeführt werden.
• Gerät und Kabel dürfen nicht in die 4ände von Kindern unter 8 Jahren gelangen.
• Das Gerät ist nicht dafür vorgesehen, über eine externe 7eitschaltuhr oder separate 8ernbedienung gesteuert zu werden.
• Bei Beschädigung des Netzkabels ist dieses durch den Hersteller, einen Kundendienstmitarbeiter oder eine in ähnlicher Weise qualifizierte Person auszutauschen, um eine Gefährdung zu vermeiden.

- Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

- Überlasten Sie das Gerät nicht. Verwenden Sie für 5hre Arbeit nur dafür geeignetes Gerät. Oit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Gerät, dessen Schalter defekt ist. !in Gerät, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfemen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, 7ubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

- Bewahren Sie unbenutzte Geräte immer außerhalb der 1eichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch\ betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei

funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem !insatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• 4alten Sie Schneidwerkzeuge 9!insätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das 7ubehör, die !insätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Wartung

- Lassen Sie 5hr Gerät nur von einem qualifizierten 8achbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

BESONDERE SICHERHEITSHINWEISE

• Saugen Sie keine brennbaren 8lüssigkeiten, Säuren oder Verdünner auf.
• Saugen Sie kein Wasser auf, dessen Temperatur 60°C überschreitet.
• Saugen Sie keine giftigen Substanzen auf.
• Saugen Sie niemals Trockenstoffe oder Staub ohne montierten taubfilter auf.
• Stellen Sie sicher, dass der Staubfilter entfernt wurde, wenn das Gerät zum Aufsaugen von Flüssigkeiten verwendet wird.
• 8alls Sie ein Verlängerungskabel benutzen, muss dieses Kabel wasserdicht konstruiert sein.

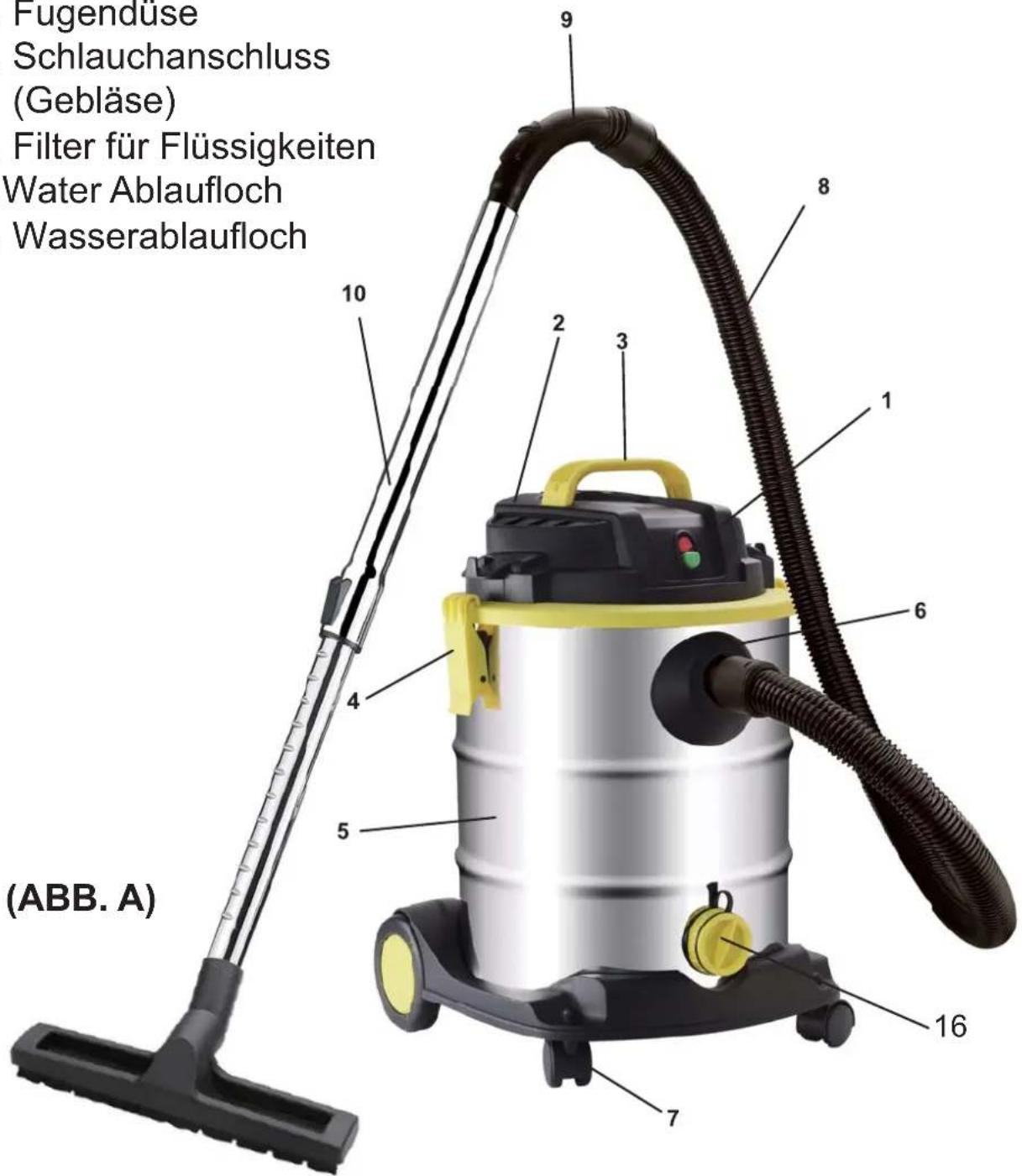

BESCHREIBUNG DER TEILE (ABB. A)

1. Ein-IAus-Schalter
2. Motorgehäuse
3. Motorgehäuse-Handgriff
4. Klammer
5. Behälter
6. Schlauchverbindung
7. Lenkrolle
8. Schlauch

9. Schlauchgriff

10. Rohr

11. Universaldüse

12. Fugendüse

13. Schlauchanschluss (Gebläse)

14. Filter für Flüssigkeiten

15. Water Ablaufloch

16. Wasserablaufloch

Fugendüse Schlauchanschluss (Gebläse) Filter für Flüssigkeiten Water Ablaufloch Wasserablaufloch (ABB. A)

- Anbringen der Lenkrollen

• !ntfernen Sie das Ootorgehäuse 92).
• Stellen Sie den Behälter 95) auf den Kopf und setzen Sie die Lenkrollen 97) quadratisch in die Öffnungen ein.
• Drehen Sie den Behälter wieder richtig herum.
• Bringen Sie das Ootorgehäuse wieder an.

- Anbringen des Schlauches

- 8ühren Sie den Schlauch 98) in die Verbindung 96) und drücken Sie ihn fest ein.

- Anbringen und Entfernen des Motorgehäuses

• Das Ootorgehäuse ist mit Klammem am Behälter befestigt.
• Um das Ootorgehäuse 92) abzunehmen, entfernen Sie zuerst die Klammern 94) und heben das Gehäuse anschließend vom Behälter 95).
• Um das Ootorgehäuse wieder anzubringen, setzen Sie es auf den Behälter und befestigen Sie die Klammern.

- Anbringen des filters

• !ntfernen Sie das Ootorgehäuse 92).
• Trockensaugen: Oontieren Sie den 8ilter 1 913) in das Motorgehäuse unten.
• 8lüssigkeiten Staubsaugen: Oontieren Sie den 8ilter 2 915) in das Motorgehäuse unten.
• Bringen Sie das Ootorgehäuse wieder an.

- Anbringen des Rohrs am Schlauch

• Schieben Sie das 1ohr auf den 4andgriff schlauch 99).
• Setzen Sie die erforderliche Düse auf das !ndstück des 1ohrs.

BEDIENUNG DES GERÄTS

Stellen Sie sicher, dass das Netzkabel vollständig abgewickelt wurde, bevor das Gerät eingeschaltet wird.

- Ein- und Ausschal/en

- 7um !inschalten der Oaschine stellen Sie den !in-/Aus-Schalter 91) auf "T".

- Zum Ausschalten der Maschine stellen Sie den Ein-/Aus-Schalter auf „0".

- Aufsaugen von Abfall

- Stellen Sie sicher, dass der filter (13) angebracht wurde.

- Bringen Sie das Rohr (10) am Schlauchgriff (9) an.

- Aufsaugen von Flüssigkeiten

• Stellen Sie sicher, dass der filter (13) entfernt wurden und das Filter (15) montieren.
• Stellen Sie sicher, dass das Behälterinnere (5) sauber und staubfrei ist.
• Bringen Sie das Rohr (10) am Schlauchgriff (9) an.

- Entleeren des Behälters

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
• Entfernen Sie das Motorgehäuse (2).
  • Leeren Sie den Behälter (5).
• Water Ablaufloch: Wasser einfach und schnell ablassen

- Gebläsefunktion

• Schlauch (8) in den Anschluss (14) stecken und festdrücken.
• Bringen Sie das Rohr (10) am Schlauchgriff (9) an.

REINIGUNG UND WARTUNG

Achtung! Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose nehmen.

- Reinigung

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht entfernt werden kann, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen I Diese Lösemittel können die Kunststoffteile beschädigen.

Tauchen Sie das Motorgehäuse niemals in Wasser ein!

- Reinigen des Behälters

• Entleeren Sie den Behälter und reinigen Sie ihn nach jedem Gebrauch.
• Trocknen Sie den Behälter gründlich ab. nachdem das Gerät zum Aufsaugen von Flüssigkeiten verwendet wurde.

- Reinigen des Staubfilters

- hütteln Sie nach jedem Gebrauch den Staub aus dem Staubfilter heraus.

LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• s Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

Technische daten

Netzspannung: 220-240V \~ 50/60Hz

Leistung: 1200W

IP24

Entsorgung

Dieses Symbol auf dem Produkt zeigt an, dass 5hr Elektro- oder Elektronik-Altgerät von Haushaltsabfällen getrennt entsorgt werden muss. Die W!!!-1ichtlinie 9von engl.: Waste of !electrical

and !electronic !equipment; deutsch: !lektro- und !lektronikgeräte-Abfall) 92012/19/!U) wurde etabliert, um Produkte unter Verwendung der bestmöglichen 1ecyclingtechniken wiederzuverwerten, um die Auswirkungen auf die Umwelt zu minimieren, gefährliche Substanzen zu behandeln und weitere Deponien zu vermeiden. Wenden Sie sich für weitere Informationen über die korrekte Entsorgung von !lektro- und !lektronikgeräte-Abfall bitte an 5hre örtlichen Behörden.
