BEDIENUNGSANLEITUNG GE66017S ZANKER

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für Ihren Einkauf.

Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass.

Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme und Benutzung des Gerätes aufmerksam durch. Machen Sie sich in der Reihenfolge dieser Gebrauchsanleitung mit Ihrem neuen Gerät und seinen verschiedenen Bedienungsfunktionen vertraut. Beachten Sie alle Hinweise und Erklärungen, die sich auf die richtige Bedienung und Behandlung beziehen. Damit erreichen Sie ständige Einsatzbereitschaft und eine lange Lebensdauer Ihres Gerätes.

Besonders sind die Hinweise zu berücksichtigen, die die Sicherheit betreffen. Sie sollen helfen, Unfälle zu verhüten und Sie sowie Ihr Gerät vor Schäden zu schützen. Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt bei Ihnen angekommen ist. Falls Sie einen Transportschaden feststellen, nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an die Kundenbetreuung Ihres Händlers. Bewahren Sie die Gebrauchsanleitung griffbereit auf. Bei einer Weitergabe des Gerätes legen Sie bitte die Gebrauchsanleitung bei.

Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.

Symbole

In dieser Anleitung werden verschiedene Symbole verwendet, um richtige Bedienung sicherzustellen, Gefahren für den Anwender und andere zu verhindern und Sachschäden zu vermeiden. Die Bedeutung dieser Symbole ist im Folgenen beschrieben:

! warnt vor schwerwiegenden Fehlern und beschreibt, was Sie tun oder unterlassen müssen, um Schäden oder sogar Verletzungen zu vermeiden.

! liefert wichtige Hinweise und Zusatzinformationen.

? beschreibt Handlungsschritte, die eventuell auftretende Probleme vermeiden.

gibt Tipps zum wirtschaftlichen und umweltschonenden Einsatz.

↓ gefährliche Spannung

Inhalt

Sicherheitshinweise 4

Wichtige Hinweise 6

Wirtschaftlich und umweltbewusst spülen 6

Wasserschutzsystem 6

Produktbeschreibung 7

Geräteansicht 7

Beschreibung der Bedienblende 8

Bedienung 10

Vor der ersten Inbetriebnahme 10

Wasserenthärter einstellen 10

Spezialsalz einfüllen 11

Klarspüler einfüllen 12

Klarspülerdosierung einstellen 13

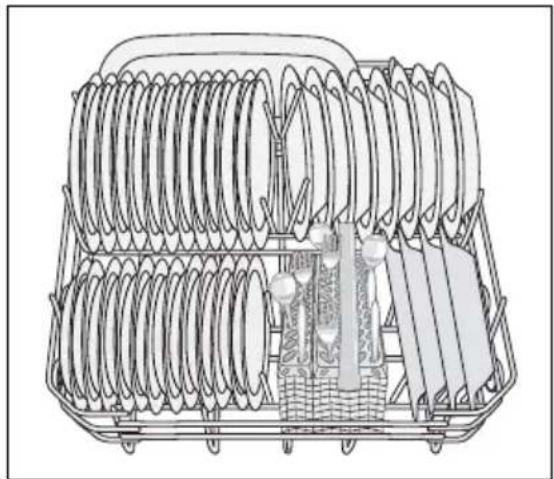

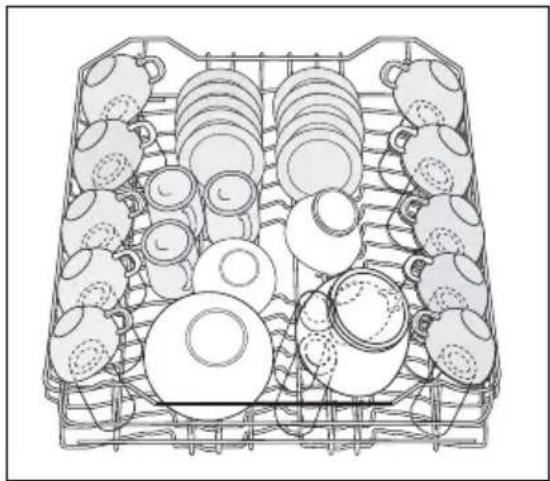

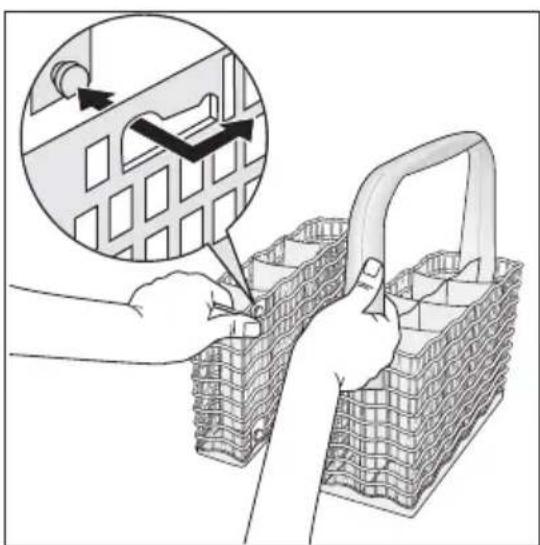

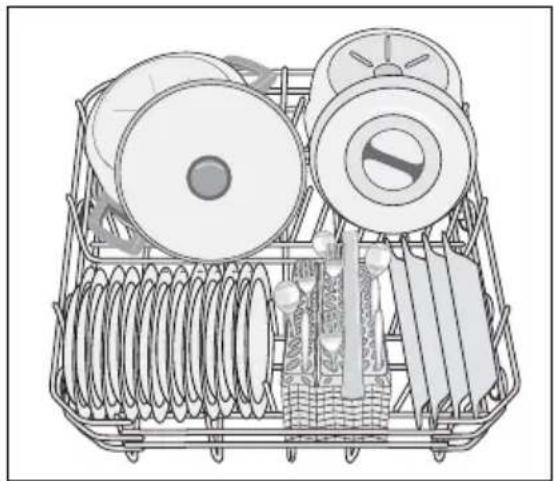

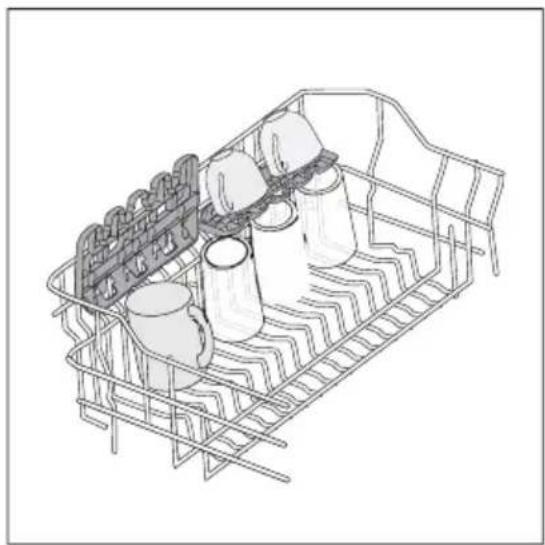

Besteck und Geschirr einordnen 15

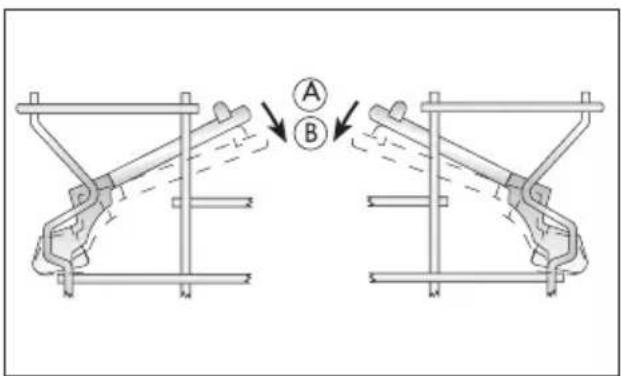

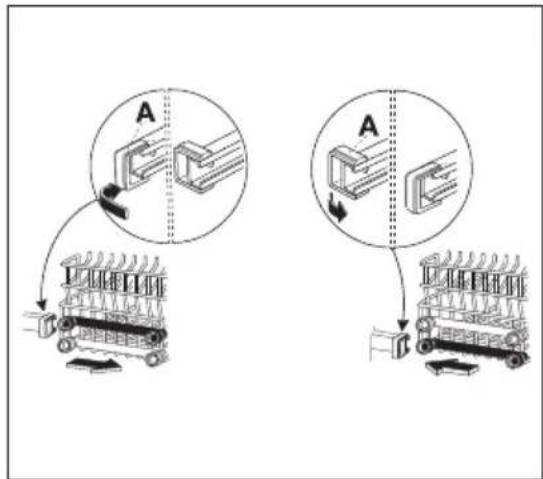

Oberen Korb in der Höhe verstellen 18

Vor dem Spülen überprüfen 19

Reinigungsmittel einfüllen 19

Vor dem Programmstart 22

Laufendes Spülprogramm abbrechen oder löschen 22

Am Ende des Spülprogramms 23

Kurzanleitung 23

Reinigung, Pflege und Wartung 24

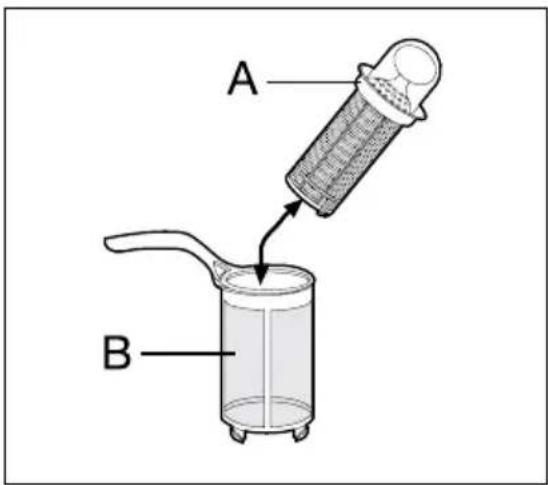

Reinigung der Siebe 24

Gehäuse-Pflege 25

Tipps bei Störungen 26

Kundendienst 29

Garantiebedingungen 30

Hinweise zum Umweltschutz 32

Technische Daten 33

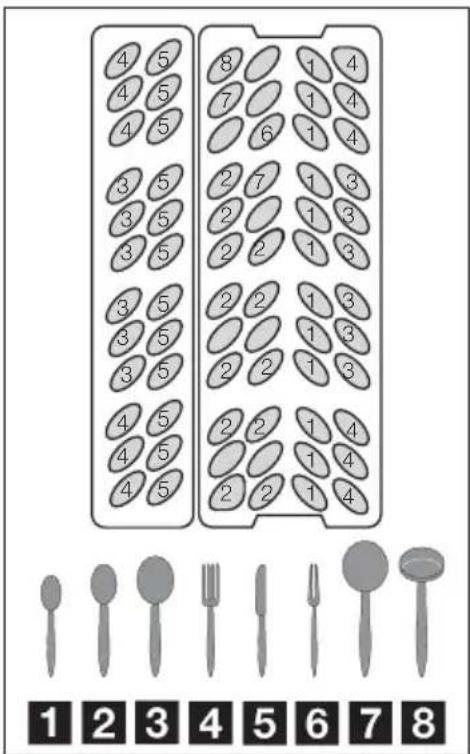

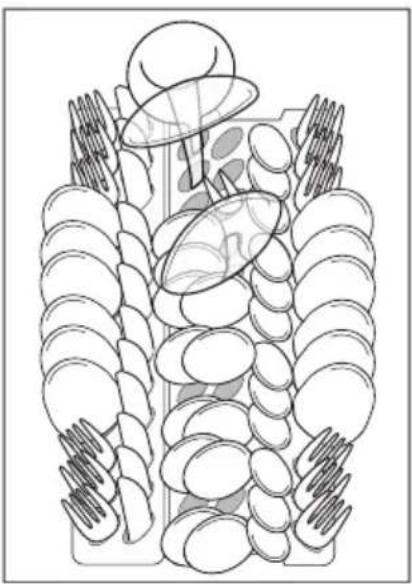

Hinweise für Prüfinstitute 34

Programmübersicht und Verbrauchswerte 36

Installation und Montage 37

Aufstellen des Geschirrspülers 37

Anschließen des Geschirrspülers 37

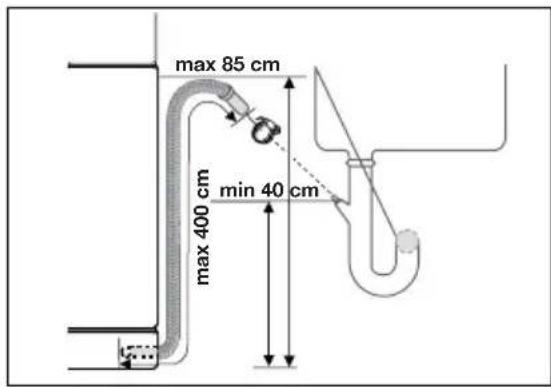

Wasserablauf 38

Elektrischer Anschluss 39

CE

Änderungen

Sicherheitshinweise

Die Gebrauchsanleitung sollte sorgfältig aufbewahrt werden, damit sie auch in Zukunft zu Rate gezogen werden kann. Sollte das Gerät verkauft oder Dritten überlassen werden, so ist dafür zu sorgen, dass das Gerät komplett mit der Gebrauchsanleitung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Bestimmungsgemäße Verwendung

• Das Gerät ist für den Haushalt und nur zum Spülen von Haushaltsgeschirr bestimmt. Wird das Gerät falsch bedient oder zweckentfremdet eingesetzt, kann keine Haftung für eventuelle Schäden übernommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anleitung durch eine verantwortliche Person benutzen.

Technische Sicherheit

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Die beim Elektro- bzw. Wasseranschluss des Gerätes entstehenden Arbeiten dürfen nur von einem fachkundigen und zugelassenen Installateur ausgeführt werden.

• Bei Aufstellung des Geschirrspülers direkt neben einem Gas- oder Kohleherd muss zum Schutz eine wärmeisolierende Platte zwischen Herd und Geschirrspüler angebracht werden.

• Der Geschirrspüler darf nicht unter ein Kochfeld gebaut werden, da hohe Abstrahlungstemperaturen den Geschirrspüler beschädigen könnten.

• Das Gerät darf nur mit dem mitgelieferten Wasserzulaufschlauch an die Wasserversorgung angeschlossen werden. Alte Schlauchsätze dürfen nicht wieder verwendet werden.
• Gerät nie auf das Netzkabel stellen.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Wenn die Anschlussleitung des Geschirrspülers beschädigt ist, muss diese vom autorisierten Kundendienst ersetzt werden.
• Vielfachstecker/-kupplungen und Verlängerungskabel dürfen nicht verwendet werden.
• Bei Pflege- und Wartungsarbeiten muss das Gerät vom Stromnetz getrennt werden. Dazu Netzstecker aus der Steck-dose ziehen oder die Sicherung der Hausinstallation ausschalten. Wasser-hahn schließen.
  • Die Steckdose muss leic sein.

- Es darf keinesfalls versucht werden, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Sollte keine Abhilfe durch die im Abschnitt "Störungen" aufgeführten Maßnahmen erreicht werden, ist der Kundendienst zu verständigen.

Gebrauch

• Das Gerät darf nicht in frostgefährdeten Räumen aufgestellt werden. Gefrorenes Restwasser kann zum Reißen oder Platzen von Schläuchen, Pumpengehäusen u.ä. führen. Die Zuverlässigkeit der Elektronik kann durch Temperaturen unter dem Gefrierpunkt abnehmen.
• Das Wasser im Spülraum ist kein Trinkwasser.
• Niemals die Tür des Gerätes während des Betriebes öffnen. Ist dies jedoch aus zwingenden Gründen erforderlich, so muss die Geschirrspülmaschine vorher ausgeschaltet werden.

Es kann je nach Programmphase heißer Dampf austreten.

• Nicht auf die geöffnete Tür setzen, das Gerät könnte kippen.
• Vor Verwendung von Spezialsalz, Reinigungs- sowie Klarspülmittel muss überprüft werden, dass der Hersteller dieser Produkte deren Einsatz in Haushaltsgeschirrspülern ausdrücklich erlaubt.

• Gegenstände, die mit Benzin, Lack, Eisen- oder Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) in Kontakt gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.

• Spitze Messer und scharfkantige Besteckteile müssen in den Oberkorb gelegt oder mit der Spitze nach unten in den Besteckkorb gestellt werden.

• Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Flüssigkeit vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.
• Nach Gebrauch des Gerätes ist die Stromzufuhr zu unterbrechen und der entsprechende Wasserhahn zu schließen.
• Auch ein automatisch arbeitendes Gerät wie der Geschirrspüler darf während der Laufzeit nicht längere Zeit unbeaufsichtigt gelassen werden. Ist ein längeres Entfernen von dem Gerät beabsichtigt, muss der Waschvorgang durch Abschalten des Gerätes unterbrochen werden.
• Der Geschirrspüler soll nur stehend transportiert werden. Ein Kippen beim Transport kann dazu führen, dass Salzwasser in den Spülraum fließt. Dies kann Rostbildung zur Folge haben.

Kinder im Haushalt

• Die Benutzung des Gerätes darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn es Kindern zum Gebrauch oder Spiel überlassen wird.
• Während des Waschens mit hohen Temperaturen wird die Tür heiß. Kinder sind deshalb während des Betriebs vom Gerät fern zu halten.
• Kinder müssen von Spülmitteln und auch vom geöffneten Geschirrspüler ferngehalten werden. Es könnten noch Reinigerreste im Gerät sein.

Wichtige Hinweise

Wirtschaftlich und umweltbewusst spülen

Umweltbewusst spülen, das heißt Energie, Wasser und Reiniger sparen, ohne das Spülergebnis zu vernachlässigen. Um Wasser und Reiniger optimal zu nutzen, dauern die heutigen Spülprogramme etwas länger. Der wichtigste Beitrag zum umweltbewussten Spülen kann durch die Beachtung folgender Spar-Tipps geleistet werden:

• Geschirrspüler nur dann an Warmwasser anschließen, wenn eine Warmwasseranlage vorhanden ist, die nicht elektrisch beheizt wird.
• Wasserenthärtungsanlage korrekt einstellen.
• Geschirr nicht unter fließendem Wasser spülen.
• Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs wählen.
• Reinigungsmittel, Spezialsalz und Klarspüler nicht höher dosieren als von den Produktherstellern und in dieser Gebrauchsanleitung empfohlen wird.
• Maximale Beladung nutzen.
• Gerät nach Programmende ausschalten, da sonst Energie verbraucht wird.
• Wird mit geringerer Beladung des Geschirrspülers gespült, berechnet die Beladungserkennung die erforderliche Wassermenge und verkürzt die Programmdauer. Es ist am wirtschaftlichsten, immer mit voller Beladung zu spülen.

- EILT-Programm wählen, wenn die Speisereste nicht angetrocknet sind und eine geringe Trocknung ausreicht.

Wasserschutzsystem

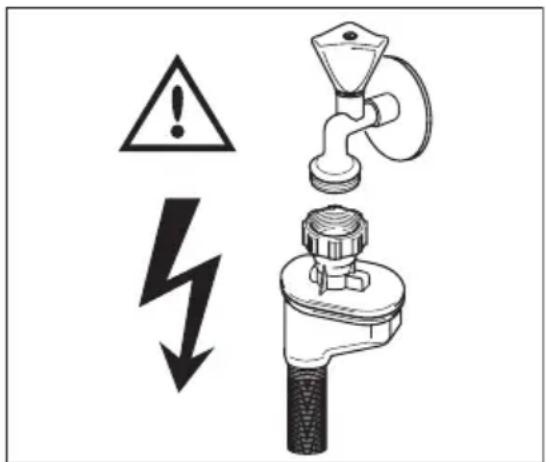

Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.

Das Wasserschutzsystem reagiert:

• bei eventuellen Undichtigkeiten im Geschirrspüler
• wenn der Wasserzulaufschlauch defekt ist

Produktbeschreibung

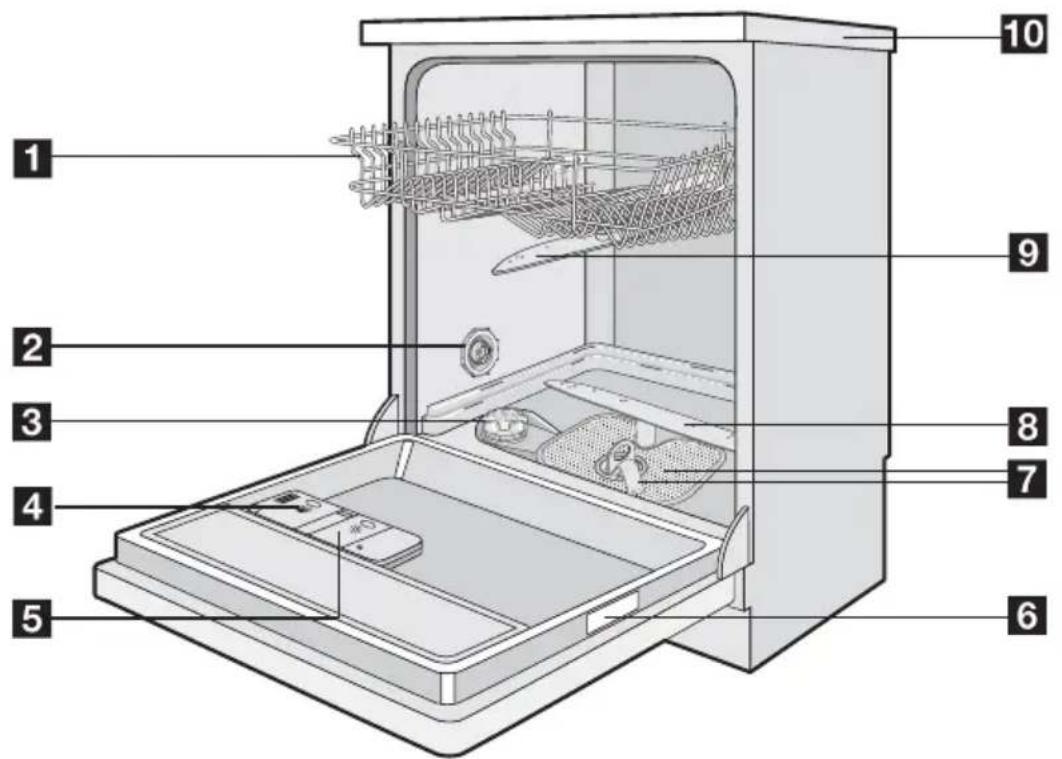

Geräteansicht

1 2 3 4 5 6 7 8 9 10

1 Oberer Geschirrkorb
2 Härtebereichsschalter
3 Vorratsbehälter für Spezialsalz
4 Behälter für Reinigungsmittel
5 Vorratsbehälter für Klarspüler
6 Typschild
7 Siebe
8 Unterer Sprüarm
9 Oberer Sprüarm
10 Arbeitsplatte

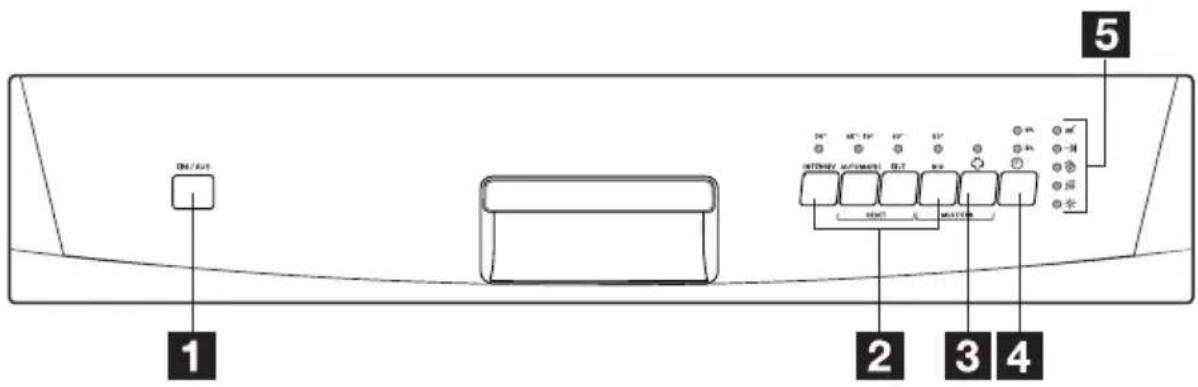

Beschreibung der Bedienblende

1 2 3 4 5

1 EIN/AUS-Taste.

Durch Drücken der EIN/AUS-Taste wird das Gerät ein- bzw. ausgeschaltet.

2 Spülprogramm-Tasten

Durch Drücken einer der Spülprogramm-Tasten wird das gewünschte Spülprogramm ausgewählt.

3 ANTIBAK-Taste mit Symbol +.

Die Zusatzfunktion ANTIBAK ermöglicht es, Geschirr, wie z.B. Babyflaschen oder Marmeladengläser weitgehend zu desinfizieren. Sie kann zu allen Spülprogrammen dazugewählt werden (Ausnahme: Glasprogramm und Vorspülen, falls vorhanden).

4 ZEITVORWAHL-Taste mit Symbol ⏻.

Durch Drücken der ZEITVORWAHL-Taste kann der Programmstart um 3 oder 6 Stunden verschoben werden.

5 Kontroll-Anzeigen

- D a s S y m/bisb die Kontroll-Anzeige LAUFZEIT.

Sie leuchtet, wenn ein Spülprogramm läuft.

- D a s S y m→b ist die Kontroll-Anzeige ENDE.

Sie leuchtet am Ende des Spülprogramms. Zusätzlich zeigt sie an:

- den eingestellten Härtegrad des Wasserenthärters

- Fehlfunktionen des Geschirrspülers.

- D a s S y m bisbdie Kontroll-Anzeige MULTITAB.

Sie leuchtet, wenn die Funktion MULTITAB eingeschaltet ist.

- Das Symbol ⚪ ist die Kontroll-Anzeige SALZ.

Sie leuchtet, wenn Spezialsalz ein- bzw. nachgefüllt werden muss.

- D a s S y m k disbdie Kontroll-Anzeige KLARSPÜLER.

Sie leuchtet, wenn Klarspüler ein- bzw. nachgefüllt werden muss.

Die Kontroll-Anzeigen für SALZ und für KLARSPÜLER leuchten nie während des Programmablaufs.

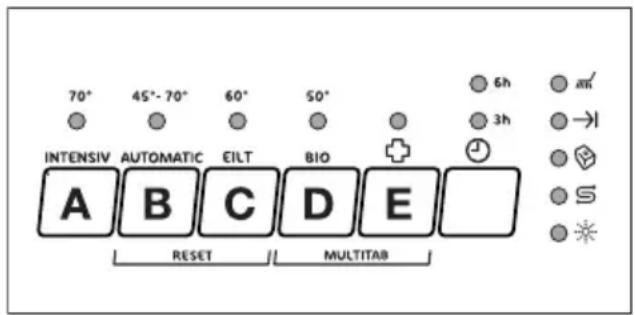

Funktionstasten

70° 45°- 70° 60° 50° INTENSIV AUTOMATIC EILT BIO + RESET MULTITAB 6h 3h am →l

Die Funktionstasten A, B und C haben folgende Funktionen:

• die Einstellung des Wasserhärtegrads,
- das Ein-/Abschalten der Klarspülmitteldosierung, wenn die Multitab Funktion aktiv ist,

• die RESET Funktion. Sie

• bricht ein laufendes Spülprogramm ab
• schaltet den Geschirrspüler in den Einstellmodus.

Mit den Funktionstasten D und E wird die Funktion MULTITAB eingeschaltet.

Einstellmodus

Der Geschirrspüler ist im Einstellmodus, wenn alle Spülprogramm-Anzeigen leuchten.

Der Geschirrspüler muss im Einstellmodus sein:

• beim Auswählen eines Spülprogramms
• bei der Einstellung des Wasserenthärters
• beim Aktivieren/Deaktivieren der Klarspülmitteldosierung

Wenn nur die Anzeige eines Spülprogramms leuchtet, ist das zuletzt ausgeführte Programm noch immer eingestellt. In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zu-

rückzukehren. Löschen eines eingestellten oder laufenden Programms: Funktionstasten B und C gleichzeitig für ca. 2 Sekunden drücken, bis alle Spülprogramm-Anzeigen leuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Bedienung

Vor der ersten Inbetriebnahme

Verpackungsteile, Transportsicherungsmaterial, Klebebänder usw. entfernen. Geringe Wasserrückstände im Spüler stammen von der Endkontrolle im Werk.

• Wasserenthärter einstellen
- Spezialsalz für Wasserenthärter einfüllen
- Klarspüler einfüllen

Bei Verwendung von MULTITAB Reinigern ist folgendes zu beachten:

• Weder Spezialsalz noch Klarspüler einfüllen
• Wasserenthärter auf den Wasserhärte-Bereich "1" einstellen

- Klarspülerdosierung auf "1" einstellen.

- Vor Spülprogrammbeginn MULTITAB Reiniger in den Behälter für Reinigungsmittel geben

• Die Verwendung von MULTITAB Reiniger kann das Trocknungsergebnis beeinflussen

- Abschnitt „Verwendung von MULTITAB Reinigern“ lesen und befolgen.

Wasserenthärter einstellen

Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden.

Der Wasserenthärter muss gemäß Tabelle auf die Wasserhärte des jeweiligen Wohngebietes eingestellt werden. Auskunft über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.

Wasserenthärter muss mechanisch und elektronisch eingestellt werden: Geschirrspüler muss ausgeschaltet sein.

Mechanische Einstellung:

1. Tür des Geschirrspülers öffnen
2. Unteren Geschirrkorb aus dem Geschirrspüler herausnehmen
3. Härtebereichsschalter auf der linken Seite des Spülraums auf 1 oder 2 drehen. (siehe Tabelle)

Elektronische Einstellung:

(bei abgeschalteter Maschine)

Der Geschirrspüler ist werkseitig auf Stufe 5 eingestellt.

1. EIN/AUS-Taste drücken.

Der Geschirrspüler ist im Einstellmodus, d.h. alle Spülprogramm-Anzeigen leuchten.

Falls nicht, Funktionstasten B und C ca. 2 Sekunden gleichzeitig drücken, alle Spülprogramm-Anzeigen leuchten.

1. Gleichzeitig die Funktionstasten B und C drücken, bis die Kontroll-Anzeigen über den Funktionstasten A, B und C blinken.

2. Funktionstaste A drücken.

Die Kontroll-Anzeigen über den Funktionstasten B und C erlöschen, während die Kontroll-Anzeige über der Funktionstaste A weiter blinkt. Zusätzlich blinkt die Kontrolllampe ENDE.

• Die Anzahl der Blinkzeichen der Kontrolllampe ENDE entspricht der eingestellten Härtestufe.

• Diese Blinkzeichenfolge wird nach jeweils 5 Sekunden Pause mehrmals wiederholt.

• Drücken der Funktionstaste A erhöht die Wasserhärtestufe um 1. (Ausnahme: Nach Härtestufe 10 folgt Härtestufe 1).

• Ist die Wasserhärtestufe richtig eingestellt, EIN/AUS-Taste drücken. Die Härtestufe ist dann gespeichert.

• Wird wegen der Verwendung von MULTITAB-Reiniger der Wasserenthärter elektronisch auf „1“ eingestellt, ist die Kontroll-Anzeige SALZ abgeschaltet.

Wasserhärte Einstellung der Härtestufe Anzahl der					Blinkzei-chen derKontrollam-pe ENDE
^ dH^1)	mmol/ I^2)	Bereich mechanisch elektronisch
51 - 70 9,1	- 12,5 hart 2			10^3)	10
43 - 50 7,6	- 9,0 2 9 9
37 - 42 6,5	- 7,5 2 8 8
29 - 36 5,1	- 6,4 2 7 7
23 - 28 4,0	- 5,0 2 6 6
19 - 22 3,3	- 3,9		2^4)	5^4)	5
15 - 18 2,6	- 3,2 1 4 4
11 - 14	1,9 - 2,5	mittel	1	3	3
4 - 10	0,7 - 1,8	weich	1	2	2
unter 4	unter0,7		1	1kein Salz er-forderlich	1

1) (°d) Grad deutscher Härte, Maß für die Wasserhärte

2) (mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte

3) Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.

4) Werkseitige Einstellung

Spezialsalz einfüllen

Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden. Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeignet ist.

Wenn keine MULTITAB Reiniger verwendet werden, muss Spezialsalz eingefüllt werden:

- Vor der ersten Inbetriebnahme des Geschirrspülers.

- Wenn auf dem Bedienfeld die Kontrollanzeige für Spezialsalz leuchtet.

1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlusskappe des Salzvorratsbehälters entgegen dem Uhrzeigersinn aufdrehen.
3. Nur bei Erstinbetriebnahme:

Salzvorratsbehälter mit Wasser voll füllen.

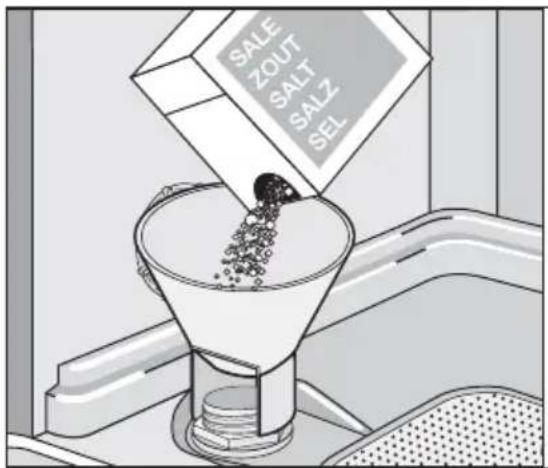

1. Mitgelieferten Trichter auf die Öffnung des Vorratsbehälters stecken. Spezialsalz in Vorratsbehälter ein füllen, Fassungsvermögen je nach Körnung ca. 1,0-1,5 kg.

SALE ZOUT SALT SALZ SEL

Vorratsbehälter nicht überfüllen.

1. Öffnung des Vorratsbehälters von Salzresten säubern.
2. Verschlusskappe im Uhrzeigersinn fest zudrehen.
3. Nach dem Einfüllen des Spezialsalzes ein Spülprogramm ablaufen lassen.

Dadurch werden übergelaufenes Salzwasser und Salzkörner ausgespült.

Je nach Körnung kann es einige Stunden dauern, bis das Salz sich im Wasser aufgelöst hat und die Kontrollanzeige für Spezialsalz wieder erlischt.

Klarspüler einfüllen

Da der Klarspüler das Spülwasser besser ablaufen lässt, erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.

Wenn keine MULTITAB Reiniger verwendet werden, Klarspüler einfüllen:

• Vor der ersten Inbetriebnahme des Geschirrspülers.
• Wenn auf dem Bedienfeld die Kontrollanzeige für Klarspüler leuchtet.

Nur Spezialklarspüler für Geschirrspüler und keine anderen flüssigen Reinigungsmittel verwenden:

1. Tür öffnen. Das Fach für Klarspüler ist auf der Innenseite der Geschirrspüler- tür.

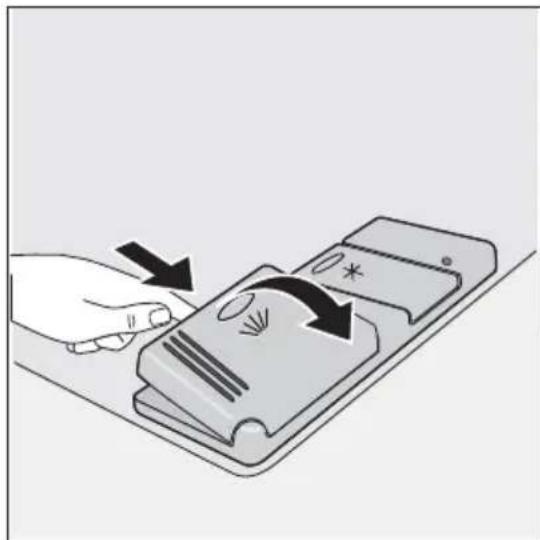

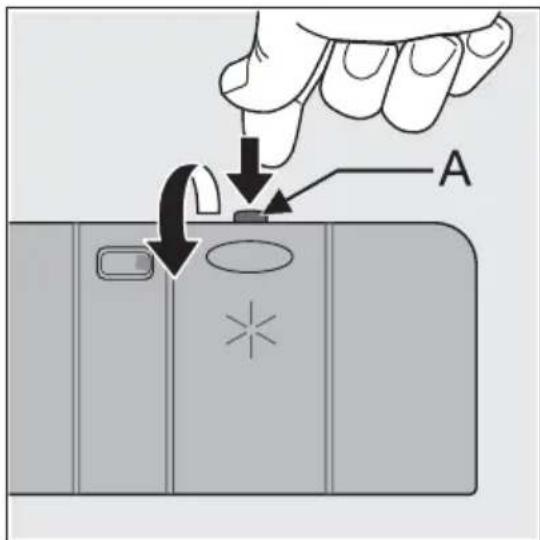

2. Entriegelungsknopf des Klarspüler- fachs drücken.

1. Deckel aufklappen.
2. Klarspüler langsam genau bis zur Markierung "max" (entspricht einer Füllmenge von ca. 140 ml) einfüllen.

max

1. Deckel zudrücken, bis dieser einrastet.
2. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.

Klarspülerdosierung einstellen

Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken (Dosierung niedriger einstellen) oder angetrocknete Wassertropfen (Dosierung höher einstellen) zu sehen sind.

1. Geschirrspülertür öffnen.
2. Entriegelungsknopf des Klarspülerfachs drücken.
3. Deckel aufklappen.
4. Dosierung einstellen. Dosierung kann von 1-6 eingestellt werden. Voreinstellung ab Werk ist „4“.

1. Deckel zudrücken, bis dieser einrastet.

Klarspülerzulauf ein/ausschalten

(nur möglich bei ausgewählter MULTITAB Funktion)

Ist die MULTITAB Funktion nicht ausgewählt, ist der Klarspülerzulauf immer eingeschaltet. Ist die MULTITAB Funktion wegen Verwendung von MULTITAB Reinigern ausgewählt, ist der Klarspülerzulauf ausgeschaltet. Falls das Geschirr dann nicht ausreichend trocken wird, sollte der Klarspülerzulauf wieder eingeschaltet werden. (siehe auch Kapitel „Verwendung von MULTITAB Reinigern“).

1. EIN/AUS-Taste drücken.

Der Geschirrspüler ist im Einstellmodus, d.h. alle Spülprogramm-Anzeigen leuchten.

Falls nicht, Funktionstasten B und C ca. 2 Sekunden gleichzeitig drücken, alle Spülprogramm-Anzeigen leuchten.

1. Gleichzeitig die Funktionstasten B und C drücken, bis die Kontroll-Anzeigen über den Funktionstasten A, B und C blinken.
2. Funktionstaste B drücken.

Die Kontroll-Anzeigen über den Funktionstasten A und C erlöschen, während die Kontroll-Anzeige über der Funktionstaste B weiter blinkt. Die Kontroll-Anzeige ENDE zeigt die aktuelle Einstellung des Klarspülerzulaufs an. Wenn sie

– leuchtet, ist der Klarspülerzulauf eingeschaltet,
- nicht leuchtet, ist der Klarspülerzulauf ausgeschaltet.

1. Drücken der Funktionstaste B ändert die aktuelle Einstellung des Klarspülerzulaufs und wird durch die Kontroll-Anzeige ENDE angezeigt.

2. Ist der Klarspülerzulauf richtig eingestellt, EIN/AUS-Taste drücken. Die Einstellung des Klarspülerzulaufs ist dann gespeichert.

Besteck und Geschirr einordnen

Zum Spülen im Geschirrspüler nicht geeignet:

• Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen
• nicht hitzebeständige Kunststoffteile
• älteres Besteck, dessen Kitt temperatur- empfindlich ist
• geklebte Geschirr- oder Besteckteile
  • Zinn- bzw. Kupfergegenstände
• Bleikristallglas
• rostempfindliche Stahlteile
  • Holz-/Frühstücksbrettchen
• kunstgewerbliche Gegenstände

Zum Spülen im Geschirrspüler nur bedingt geeignet:

• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Glas kann nach vielen Spülgängen trüb werden.

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

Vor dem Einordnen des Geschirrs, sollten

- grobe Speisereste entfernt werden.

- Töpfe mit eingebrannten Speiseresten eingeweicht werden.

Beim Einordnen des Geschirrs und Bestecks

ist folgendes zu beachten:

• Beim Einordnen von Geschirr können Speise- und Getränkereste auf die Innenseite und auf die Seiten der Geschirrspülertür tropfen. Diese Flächen gehören nicht zum Spülraum und werden deshalb nicht von den Sprühstrahlen erreicht. Verschüttete Speisereste deshalb vor dem Schließen der Gerätetür abwischen.
• Leichtes, empfindliches Geschirr in den oberen Korb, schweres und stark angeschmutztes Geschirr in den unteren Korb einordnen, dadurch wird ein gutes Spülergebnis erreicht.
• Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
• Alle Teile müssen einen festen Stand haben.
• Teile mit tiefem Boden möglichst schräg stellen, damit das Wasser ablaufen kann.

• Speisen, z. B. K. a rotten, Tom Ketchup, können Naturfarbstoffe enthalten. Diese Farbstoffe können Kunststoffgeschirr und Kunststoffteile verfärben, wenn sie in größeren Mengen mit dem Geschirr in die Maschine gelangen. Die Stabilität der Kunststoffteile wird durch diese Verfärbung nicht beeinflusst.

• Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann.

• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
• Um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren.
• Empfindliche Gläser sollten, wenn überhaupt, nur bei niedrigen Temperaturen (siehe Programmübersicht) gespült werden. Die Gefahr einer Trübung ist dann geringer.
• Besonders wertvolle Gläser sollten weiterhin von hand gespült werden.
• Kleine Gegenstände (z. B. Deckel) in den Besteckkorb legen.

Zu hohes oder nach unten aus den Körben herausragendes Geschirr bzw. Besteck kann die Sprüharme blockieren. Dies beeinträchtigt das Spülergebnis erheblich. Vor dem Spülen überprüfen, ob sich die Sprüharme frei drehen lassen. Gegebenenfalls das Geschirr umordnen.

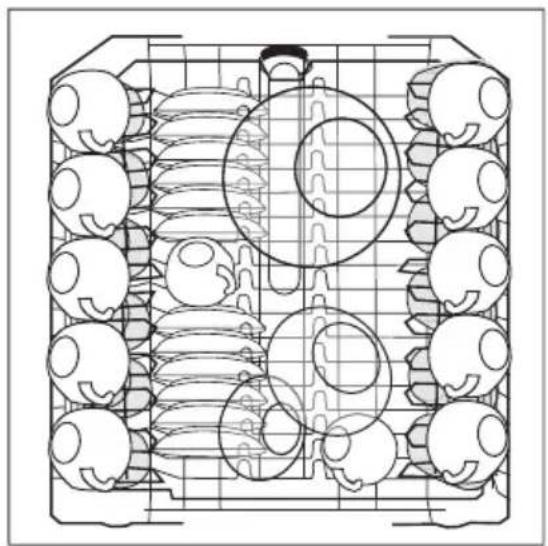

Das Fassungsvermögen der Geschirrkörbe nach Norm ist im Kapitel "Hinweise für Prüfinstitute" dargestellt. Da das Geschirr vermutlich von der Norm abweicht, muss die günstigste Einordnung ausprobiert werden, um das Fassungsvermögen voll auszunutzen.

Besteckkorb

Der Besteckkorb befindet sich im Unterkorb.

? Damit alle Besteckteile vom Wasser umspült werden und um zu verhindern, dass sich die Gebrauchsflächen der Löffel nicht ineinander legen, sollte folgendes beachtet werden:

1. Gittereinsätze des Besteckkorbes verwenden.
2. kurze, nicht spitze Messer, Gabeln und Löffel mit dem Griff nach unten in die Gittereinsätze des Besteckkorbes stellen.
3. Ist zu befürchten, dass es aufgrund der Messer- oder Gabelspitzen zu Verletzungen kommen könnte, sind die Bestecke mit den Griffen nach oben einzuordnen.

Der Besteckkorb besteht aus zwei Teilen. Um im unteren Geschirrkorb Platz zu gewinnen, kann ein Teil des Besteckkorbes entnommen werden.

- Beide Teile horizontal in entgegengesetzte Richtungen schieben und das nicht benötigte Teil entnehmen.

- Zum Zusammenfügen in umgekehrter Reihenfolge vorgehen.

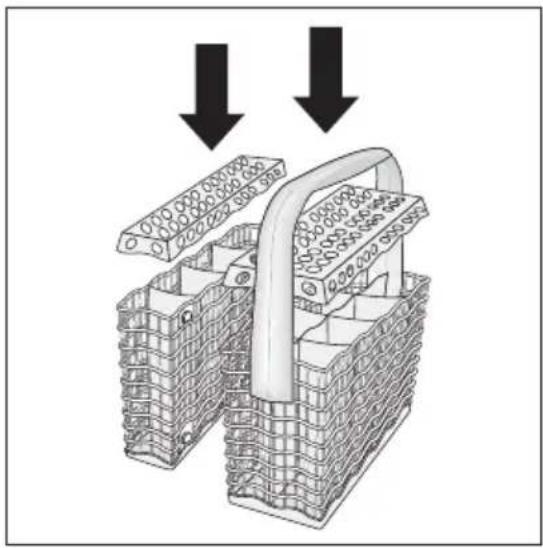

Gittereinsätze

Zur besseren Besteck-Reinigung wird empfohlen die mitgelieferten Gittereinsätze zu verwenden (wenn es die Form und die Größe des Bestecks erlauben).

Lange, spitze und/oder scharfe Besteckteile, wie z.B. Tranchiermesser sind im Besteckkorb, besonders für Kinder, eine Gefahrenquelle. Sie müssen daher in den Oberkorb gelegt werden. Scharfe Gegenstände wie Messer vorsichtig laden oder herausnehmen.

Einordnen im unteren Korb

Stark verschmutztes, größeres Geschirr wird im Unterkorb gründlich gereinigt.

- Unterkorb ganz herausziehen.

Große und schwere Geschirrteile wie Teller, Schüsseln, Töpfe usw. in den Unterkorb einordnen.

! Teile mit tiefem Boden möglichst schräg stellen, sodass das Wasser ablaufen kann.

Einordnen im oberen Korb

Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller eingeordnet.

Zur Stabilisierung der Gläser können die beigelegten Glashalter in den Oberkorb montiert werden.

Gläser mit langem Stiel können umgedreht in die höheren Tassenablagen eingehängt werden.

Zum Einstellen hoher Teile lassen sich die Tassenauflagen hochklappen.

Oberen Korb in der Höhe verstellen

Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu bekommen, ist der Oberkorb höhenverstellbar.

Lage des Oberkorbes	Teller-∅ in cm
	Oberkorb Unterkorb
Oben 20 31
Unten 24 27

Anheben/absenken des Oberkorbs

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes zur Seite drehen.

2. Oberen Korb ganz herausziehen, umsetzen in die unteren/oberen Korbrollen und wieder einschieben.

1. Arretierungen (A) wieder nach vorne drehen.

Vor dem Spülen überprüfen

• Sind alle Geschirrteile richtig eingeordnet? Das ist besonders bei leichten Teilen wichtig, damit sie bei der intensiven Wasserumwälzung ihren Stand sicher behalten.
• Stehen die einzelnen Teile frei? Berührungsstellen können das einwandfreie Spülen beeinträchtigen.
• Können sich die Sprüharme frei drehen? Darauf achten, dass einzelne Teile nicht zu hoch nach oben ragen oder durch die Korbböden nach unten durchhängen.

Reinigungsmittel einfüllen

Reinigungsmittel lösen die Verschmutzungen von Geschirr und Besteck.

Das Reinigungsmittel muss vor Programmbeginn eingefüllt werden.

Nur Reinigungsmittel für Geschirrspüler verwenden.

Dosier- und Lagerempfehlungen des Herstellers beachten.

Auf der Innenseite der Geschirrspülertür befindet sich der Behälter für Reinigungsmittel.

1. Falls der Deckel geschlossen ist, Entriegelungsknopf drücken. Deckel springt auf.

1. Reinigungsmittel in den Behälter für Reinigungsmittel (1) füllen. Als Dosierhilfe dienen die Markierungslinien: „20“/„30“ entspricht ca. 20/30 ml Reiniger.

1. Deckel zurückklappen und zudrücken, bis dieser einrastet.

Bei sehr stark verschmutztem Geschirr zusätzlich Reinigungsmittel in die Nebenkammer (2) einfüllen. Dieser Reiniger wird bereits beim Vorspülen wirksam.

Kompaktreiniger

Reinigungsmittel für Geschirrspüler sind heute fast ausschließlich niederalkalische Kompaktreiniger mit natürlichen Enzymen in Tabletten-oder Pulverform.

50 °C-Spülprogramme in Verbindung mit diesen Kompaktreinigern entlasten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Normalprogramme mit Vorspülen.

Verwendung von MULTITAB Reinigern

Gleichzeitiges Drücken der beiden MULTITAB-Tasten (Funktionstasten D und E) wählt die "Multitab-Funktion" aus. Sie ermöglicht die Verwendung von "Multitab"-Reinigern mit kombinierter Klarspül- und Salzfunktion.

1. Prüfen, ob "Multitab"-Reiniger für die Wasserhärte des jeweiligen Wohngebietes geeignet sind. Herstellerangabe beachten.

2. "Multitab"-Reiniger ausschließlich in den Behälter für Reinigungsmittel geben.

3. Geschirrspüler einschalten

4. Beide MULTITAB-Tasten (Funktions-tasten D und E) drücken. Kontroll-Anzeige für MULTITAB leuchtet auf, "Multitab-Funktion" ist ausgewählt.

5. Zugabe von Spezialsalz und Klarspüler aus dem jeweiligen Vorratsbehälter ist unterbunden.

6. Salz- und Klarspülermangel werden nicht mehr angezeigt.

7. Spülprogramm auswählen, es beginnt nach ungefähr 3 Sekunden.

- Nach Start des Spülprogramms kann die "Multitab-Funktion" nicht mehr abgewählt werden. Das Spülprogramm muss abgebrochen und neu gewählt werden.

• Wenn die "Multitab-Funktion" ausgewählt ist, bleibt sie für weitere Spülvorgänge aktiv, bis sie durch erneutes Drücken der beiden MULTITAB-Tasten abgewählt wird.
• Mit ausgewählter "Multitab-Funktion" können sich Spülprogramme um bis zu 30 Minuten verlängern.

- Wenn MULTITAB Reiniger verwendet werden, kann es auf Grund unterschiedlicher Qualitätsstandards der Reiniger vorkommen, dass das Geschirr nicht ausreichend trocken wird. Dann wie folgt vorgehen (siehe Abschnitt „Klarspüler einfüllen“):

– Klarspüler in den Vorratsbehälter (falls dieser leer ist) einfüllen.
- Klarspülerdosierung mechanisch auf "2" einstellen.
- Klarspülerzulauf einschalten.

Wenn keine MULTITAB Reiniger mehr verwendet werden,

wie folgt vorgehen:

• Beide MULTITAB-Tasten (Funktions-tasten D und E) drücken. Kontroll-Anzeige für MULTITAB leuchtet nicht mehr, "Multitab-Funktion" ist abgewählt.
• Die Behälter für Salz und Klarspüler wieder füllen.
• Wasserenthärter auf die höchstmögliche Einstellung schalten und drei Normalzyklen ohne Ladung durchführen.
• Wasserenthärter auf die örtliche Wasserhärte einstellen.

Vor dem Programmstart

1. Überprüfen, ob Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.

Spülprogramm starten

1. EIN/AUS-Taste drücken.
2. Programmtaste für das gewünschte Programm drücken (siehe "Programmtabelle"). Anzeige der Programmtaste leuchtet.
3. Nach einigen Sekunden beginnt das gewählte Spülprogramm und die Kontroll-Anzeige LAUFZEIT leuchtet.
4. Blinkt nach Programmstart die Kontroll-Anzeige ENDE, Abschnitt "Tipps bei Störungen" lesen.

Zeitvorwahl einstellen und Spülprogramm starten

1. EIN/AUS-Taste drücken.
2. ZEITVORWAHL-Taste sooft drücken, bis die entsprechende Stunden-Anzeige aufleuchtet. Der Start des Spülprogramms kann um 3 oder 6 Stunden verzögert werden.
3. Programmtaste für das gewünschte Programm drücken (siehe "Programmtabelle"). Anzeige der Programmtaste leuchtet.
4. Der Ablauf der Zeitvorwahl beginnt. Anzeige der ZEITVORWAHL-Taste leuchtet.

5. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm und die Kontroll-Anzeige LAUFZEIT leuchtet.

6. Blinkt nach Programmstart die Kontroll-Anzeige ENDE, Abschnitt "Tipps bei Störungen" lesen.

Laufendes Spülprogramm abbrechen oder löschen

Ein laufendes Programm nur dann abbrechen oder löschen, wenn es unbedingt erforderlich ist.

Beim Öffnen der Tür kann heißer Dampf austreten. Tür vorsichtig öffnen.

Abbrechen eines laufenden Pro- gramms

1. Tür des Geschirrspülers öffnen; daraufhin wird das Programm abgebrochen.
2. Beim erneuten Schließen der Tür wird das Programm an derselben Stelle wieder aufgenommen.

Löschen eines laufenden Programms

1. Funktions-Tasten 2 und 3 drücken und gedrückt halten (RESET). Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden und erlischt dann.

2. Funktions-Tasten loslassen. Das Spülprogramm wurde gelöscht.

Durch Ausschalten des Geschirrspülers wird ein gewähltes Spülprogramm nur unterbrochen, nicht gelöscht. Nach erneutem Einschalten wird das Spülprogramm fortgesetzt.

Am Ende des Spülprogramms

Geschirrspüler erst ausschalten, wenn Anzeige ENDE leuchtet.

1. EIN/AUS-Taste drücken. Anzeige ENDE erlischt.

Beim Öffnen der Tür, unmittelbar nach Programmende, kann heiampf austreten.

1. Tür öffnen.

Geschirr ausräumen

• Damit die eventuell vorhandene Restfeuchte besser entweichen kann, empfehlen wir die Gerätetür ganz zu öffnen.
• Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.
• Am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler lassen.
• Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch wird vermieden, dass Restwasser vom Oberkorb auf das Geschirr im Unterkorb tropft und Wasserflecken zurücklässt.

Kurzanleitung

Die wichtigsten Handgriffe bei der Inbetriebnahme des Gerätes sind folgende:

1. Wasserzulauf- und -ablaufschlauch anschließen.
2. Netzstecker in die Steckdose einstecken.
3. Wasserhahn öffnen.
4. Wasserhärtebereich einstellen.

5. Klarspüler und Spezialsalz einfüllen.

6. Geschirrspülerkörbe füllen und wieder einschieben.

7. Reiniger dosieren.
8. Tür schließen.
9. EIN/AUS-Taste drücken.
10. Eventuell Startzeitvorwahl einstellen.
11. Programmtaste drücken, das Spülprogramm läuft sofort oder nach Ablauf der eingestellten Zeitvorwahl an.
12. Das Programm ist beendet, wenn Anzeige ENDE leuchtet. EIN/AUS-Taste drücken. Die Anzeigen auf der Bedienblende erlöschen.
13. Tür öffnen und einige Minuten leicht geöffnet lassen. Zuerst Unterkorb entleeren. Tür noch kurze Zeit offen lassen, bis die Feuchtigkeit entwichen ist.
14. Grob-/Feinsieb, Mikrofilter und Flächensieb überprüfen, gegebenenfalls reinigen.

Reinigung, Pflege und Wartung

Auf keinen Fall handelsübliche Möbelpflege- oder aggressive Reinigungsmittel verwenden.

• Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen.
• Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen.

Reinigung der Siebe

? Die Siebe müssen regelmäßig (alle 4-6 Monate) kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffnen, Unterkorb herausnehmen.
2. Das Siebsystem besteht aus Grobsieb (A), Mikrofilter (B) und Flächensieb. Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

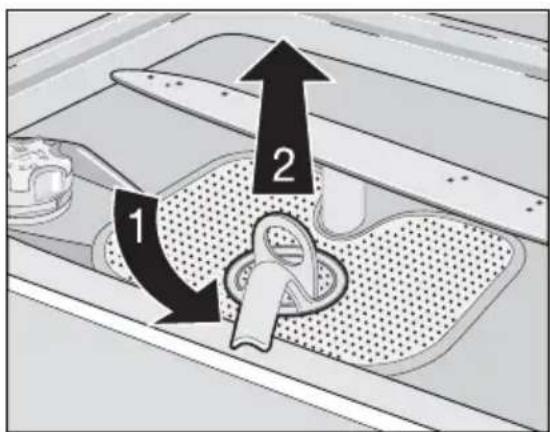

3. Griff um 1/4 Umdrehung entgegen dem Uhrzeigersinn schwenken (1) und herausnehmen (2).

1. Grobsieb (A) an der Grifföse fassen und aus dem Mikrofilter (B) herausziehen.

A B

1. Alle Siebe unter fließendem Wasser gründlich reinigen.

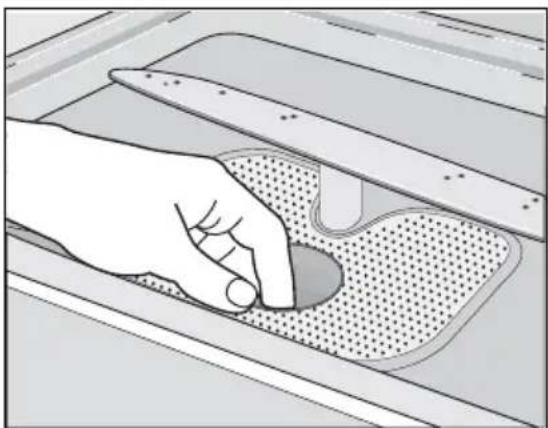

2. Flächensieb aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.

1. Flächensieb wieder in den Spülraumboden einsetzen.
2. Grobsieb in den Mikrofilter einsetzen und zusammenstecken.
3. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht.

Ohne Siebe darf auf keinen Fall gespült werden.

Niemals versuchen, den oberen Sprüharm zu entfernen, da der Geschirrspüler dadurch Schaden nehmen kann.

Eventuell verstopfte Düsen mit einem Zahnstocher reinigen.

Edelstahlteile

Bottich und Türinnenteil bestehen aus Edelstahl. Ein Rostanflug ist auf eisenhaltiges Wasser zurückzuführen: «Fremdrost» ist auch bei Edelstahlteilen möglich. Flecken können mit einem handelsüblichen Edelstahlputzmittel entfernt werden. Keine chlorhaltigen oder eisenhaltigen Scheuermittel verwenden.

Reinigen des Spülraumes, Hygiene, Stillstand

• Wenn die Türdichtung und deren Umgebung verschmutzt ist,
• wenn in der Spülmaschine Schmutzreste zurückgeblieben sind oder sich Beläge gebildet haben,
• wenn in der Spülmaschine ein übler Geruch festzustellen ist,

so sollte zu deren Beseitigung ein handelsüblicher Maschinen-Pfleger, der speziell für Haushalts-Geschirrspülmaschinen entwickelt wurde, verwendet werden.

Anwendungs-Hinweise der Hersteller beachten!

Auch wenn das Gerät längere Zeit außer Betrieb genommen werden soll, sollte ein Spülprogramm mit Maschinen-Pfleger, jedoch ohne Geschirr, durchgeführt werden.

Die Siebe können nach den Beschreibungen der vorangegangenen Seiten herausgenommen und gereinigt werden. Evtl. Restwasser sorgfältig herauswischen.

Nach erfolgter Reinigung, Wasserhahn zu-drehen und Stecker aus der Steckdose ziehen, dann kann das Gerät auch langfristig außer Betrieb genommen werden.

Gehäuse-Pflege

Das lackierte Gehäuse erspart eine besondere Pflege.

Das Abwischen nach dem Spülen mit einem feuchten Tuch ist ausreichend. Zum Reinigen keine Scheuer- und Lösungsmittel verwenden.

Tipps bei Störungen

Wenn die Ratschläge beachten werden, wird die Geschirrspülmaschine lange Freude bereiten.

Sollte trotzdem eine Störung auftreten, so sind erst die nachfolgend angeführten Punkte zu prüfen, bevor ein Fachmann zu Rate gezogen wird.

Was ist,wenn...

...das Programm nicht beginnt?

• Sind die Sicherungen der Hausinstallation in Ordnung?
• Ist das Gerät an das elektrische Netz angeschlossen?
• Ist die Tür richtig geschlossen?

...die Programmanzeige des gewählten Spülprogramms blinkt und die Anzeige ENDE ca. alle 4 Sekunden einmal aufleuchtet?

Wasserzulauf ist gestört!

• Ist der Wasserhahn geöffnet?
• Ist das Sieb in der Schlauchverschraubung am Wasserhahn verstopft? Sieb reinigen.
• Ist der Wasserzulaufschlauch geknickt? Schlauchverlegung prüfen.

...die Programmanzeige des gewählten Spülprogramms blinkt und die Anzeige ENDE ca. alle 4 Sekunden zweimal hintereinander blinkt?

Wasserablauf ist gestört!

• Ist der Ablaufschlauch geknickt? Schlauchverlegung prüfen.
• Ist der Ablaufschlauch korrekt verlegt ?
• Ist der Siphon verstopft? Siphon reinigen.

Löschen der Fehleranzeige:

Nachdem der Fehler behoben ist, Gerät aus- und wieder einschalten.

Die Fehleranzeige ist nun gelöscht, das Programm wird fortgesetzt.

Tritt der Fehler erneut auf: Zuerst Wasserhahn schließen, dann Netzstecker ziehen. Bei Festanschluss: Sicherung ausschalten bzw, herausdrehen. Zur Fehlermeldung den Kundendienst anrufen.

...das Geschirr nicht sauber wird?

• Wurde ein Programm gewählt, das für die Art und den Grad der Verschmutzung des Geschirrs geeignet ist? Siehe Programmübersicht.
• Wurde das Geschirr so eingeordnet, dass der Wasserstrahl die Teile innen und außen treffen kann? Die Geschirrkörbe dürfen nicht überladen sein.
• Sind alle Siebe im Spülbehälterboden sauber bzw. richtig eingesetzt?
• Wurde das Reinigungsmittel richtig dosiert?
• Wurde Markenreinigungsmittel verwendet?
• Ist der Ablaufschlauch korrekt verlegt?
• Ist noch Spezialsalz im Salzvorratsbehälter? Ohne Spezialsalz wird das Wasser nicht enthärtet. Bei Wasserhärten über 4°d können sich Kalkbeläge auf dem Geschirr bilden.
• Ist die Wasserenthärtungsanlage auf die örtliche Wasserhärte eingestellt?
• Sind die Düsen der Sprüharme teilweise verstopft?
• Ist der Salzbehälterdeckel richtig geschlossen?

...das Geschirr nicht trocken wird und ohne Glanz bleibt?

• Befindet sich noch Klarspüler im Vorratsbehälter?
• Wurde Marken-Klarspüler verwendet?

...auf Gläsern und Geschirr Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag vorhanden ist?

- Es fließt zuviel Klarspüler ein. Klarspül-dosierung niedriger einstellen.

.....auf Gläsern und Geschirr angetrocknete Wassertropfen sichtbar sind?

• Es fließt zuwenig Klarspüler ein. Klarspüldosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kundenberater Ihres Reinigungsherstellers kontaktieren.

...im Spülraum Rostflecken vorhanden sind?

• Der Spülraum besteht aus rostfreiem Edelstahl. Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus der Wasserleitung, von Töpfen, Bestecken usw.). Rostflecken mit einem handelsüblichen Edelstahlputzmittel beseitigen.
• Ist der Deckel des Salzvorratsbehälters richtig geschlossen?

...beim Spülen Pfeifgeräusche zuhören sind?

- Das Pfeifen ist unbedenklich. Evtl. Abhilfe, anderen Markenreiniger verwenden.

... schlagende Geräusche zu hören sind?

- Der Sprüharm schlägt an ein Geschirrteil. Programm unterbrechen, Geschirrteile, die die Sprüharme behindern, anders einordnen.

... klappernde Geräusche zu hören sind?

- Geschirrteile bewegen sich im Spülraum. Programm unterbrechen, Geschirrteile mit festem Stand platzieren.

... im Reinigerbehälter nach dem Spülen noch Reinigerreste kleben?

- Der Reinigerbehälter war beim Einfüllen noch feucht. Reiniger nur in einen trockenen Behälter füllen.

...keine Arbeitsgeräusche zu hören sind, aber die Lampe ENDE nicht leuchtet ?

- Das Gerät befindet sich noch im Trockenzyklus, der je nach Programm bis zu ca. 75 Minuten dauern kann.

Prüfung und Beseitigung vorstehender Fehlerursachen, die nicht durch ein defektes Gerät entstehen, muss unser Kundendienst auch während der Garantiezeit berechnen.

... ...die Programmanzeige des gewählten Spülprogramms blinkt und die Anzeige ENDE ca. alle 4 Sekunden dreimal hintereinander blinkt?

- Das Wasserschutzsystem hat angesprochen. Zuerst Wasserhahn schließen, dann Netzstecker ziehen. Bei Festanschluss: Sicherung ausschalten bzw. herausdrehen. Zur Fehlermeldung den Kundendienst anrufen.

Bei allen anderen angezeigten Fehlern zunächst das Spülprogramm abbrechen (Reset) und dann das Spülprogramm erneut anwählen und starten. Wird der Fehlercode wieder angezeigt, Kundendienst verständigen und Fehlercode nennen.

Kundendienst

Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren Technischen Kundendienst.

Die Service-Hotline ist der direkte Draht zu allen Kundendienststellen in Deutschland:

Service-Hotline

0180 -5 60 60 50

0,14 € je Minute aus dem Festnetz der T-Com (Stand 01/07)

Störungsmeldung

Angaben bei einer Störung:

1. Vollständige Anschrift
2. Telefonnummer mit Vorwahl
3. PNC-Nummer
4. Serien-Nummer (S.N.)

Die PNC- und Serien-Nummer finden Sie auf dem Geräte-Typschild, das auf der rechten Türinnenseite angebracht ist.

Die Angabe der beiden Nummern macht dem Kundendienst eine gezielte Ersatzteilvorbereitung möglich.

Übertragen Sie deshalb die Nummern vom Typschild gleich in diese Gebrauchsanweisung.

PNC-Nr.:

S.N.:

Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen könne

Garantiebedingungen

Der Endabnehmer dieses Geräts (Verbraucher) hat bei einem Kauf dieses Geräts von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, dass dieses neu hergestellte Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Geräts erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, dass das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Ga-

1) Deutsche Telekom EUR 0,14 / Minute (Stand 01/07)

rantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.

1. Mängel dieses Geräts werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

2. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 5 60 60 50 ^1) die nächstgelegene Profectis Kundendienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

3. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

4. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Geräts vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzet-

tel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH Markenvertrieb ZANKER Muggenhofer Straße 135 90429 Nürnberg

Hinweise zum Umweltschutz

Verpackungen unserer Elektrogeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen der Wiederverwertung zugeführt werden.

- Verpackungen von Elektrogeräten können Sie bei der Anlieferung unseren Vertragsspediteuren zurückgeben. Diese veranlassen dann die Weitergabe zur Verwertung bzw. Entsorgung.

Falls Sie davon nicht Gebrauch gemacht haben, empfehlen wir Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten bei Altpapiersammelstellen abgegeben werden.
• Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

PE

PP

PS

In den Beispielen für die Kunststoffkennzeichnung steht:

PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD,

PP für Polypropylen,

PS für Polystyrol.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen:

• Das Netzkabel muss abges werden.
• Der Türverschluss muss unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können.

Technische Daten

Technische Daten:

Fassungsvermögen 12 Maßgedecke
Durchflusserhitzer 2100	Watt
Ablaufpumpe 30 Watt
Umwälzpumpe 100 Watt
Spannung 220-240 Volt (50 Hz)
Absicherung 10 Ampere
Gesamtanschluss 2200	Watt
Wasserdruck mindestens	0,1 MPa
Wasserdruck maximal 1	MPa
Energieeffizienz A
Reinigungswirkung A
Trockenwirkung A

Das Gerät entspricht den Sicherheitsbestimmungen des VDE und den Forderungen des Gesetzes über technische Arbeitsmittel.

Bei Wasserdruck über 1 MPa muss ein Druckminderventil vorgeschaltet werden.

Auskunft erteilt der Kundendienst.

Gerät nur senkrecht transportieren (z.B. bei Wohnungswechsel).

Abmessungen:

Gesamthöhe 850 mm
Gesamtbreite 600 mm
Gesamttiefe 610 mm
Gewicht	42 kg

Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien, die eine CE-Kennzeichnung vorsehen.

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasser-

enthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.

Volle Beladung: 12 Maßgedecke einschl. Servicegeschirr

Reinigerdosierung: 5g + 25g (Typ B)

Klarspülereinstellung: 4 (Typ III)

Einordnungsbeispiel: Oberkorb Einordnungsbeispiel: Unterkorb

Einordnungsbeispiel: Besteckkorb

Einordnungsbeispiel: Besteckkorb

4 5 4 5 4 5 3 5 3 5 3 5 3 5 4 5 4 5 8 1 4 7 1 4 6 1 4 2 7 1 3 2 1 3 2 2 1 3 2 2 1 3 2 2 1 3 2 2 1 3 2 2 1 4 2 2 1 4 1 2 3 4 5 6 7 8

Tassenauflagen: Position A

Programmübersicht und Verbrauchswerte

Programm	Geeignet für Programmablauf	1)					Verbrauchswerte2) 3)
		Vorspülen (kalt)	Reinigen	Zwischenspülen	Klarspülen	Trocknen	Dauer (Min.)	Energie (kWh)	Wasser (Liter)
INTENSIV 70°	Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und Stärke.	●	●	2x	●	●	130 - 140	1,4 - 1,6	16 - 18
AUTOMATIC 45° - 70° 4)	Stark bis leicht verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten.	●	●	1-2x	●	●	90 - 130	1,1 - 1,7	12 - 23
EILT 60° Frisch	benutztes, normal bis leicht verschmutztes Geschirr. Diese Programm eignet sich nicht bei angetrockneten Speiseresten.		●		●		30	0,9	9
BIO 50° 5)	Normal verschmutztes Ess- und Kochgeschirr auch mit temperaturempfindlichen Teilen (z.B. Glas, Kunststoff). Bei Verwendung von Kompaktreinigern auch für Geschirr mit angetrockneten Speiseresten.	●	●	●	●	●	150 - 160	0,95 - 1,05	10 - 12

1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitten das Geschirr zur besseren Reinigung kurzzeitig stärker gespült wird.
2) Es sind Durchschnittswerte, die bei Kaltwasseranschluss unter Normbedingungen ermittelt wurden.. Sie sind von der Beladung der Geschirrkörbe abhängig.Abweichungen sind daher unter Praxisbedingungen möglich.
3) Mit MULTITAB kann sich der Wasserverbrauch verändern.
4) Bei diesem Programm wird über die Trübung des Spülwassers festgestellt, wie stark das Geschirr verschmutzt ist. Programmdauer, Wasser- und Energieverbrauch können stark variieren - je nach Beladung und Verschmutzung. Abhängig von der Verschmutzung wird die Temperatur des Spülwassers zwischen 45°C bis 70°C automatisch angepasst.
5) Dieses 50°C- Programm ist das Bezugsprogramm für die Angaben auf dem Energie- Etikett gemäß Richtlinie 92/75/EWG.

Installation und Montage

Aufstellen des Geschirrspülers

Die Einplanung der Anschlüsse für Wasserzu- und -ablauf, sowie Strom, muss immer seitlich vom Geschirrspüler erfolgen. Hinter dem Gerät ist kein Platz dafür vorhanden.

• Ablaufschlauch, Zulaufschlauch und Netzkabel müssen innerhalb des Sockelrücksprungs hinten frei beweglich verlegt sein, damit diese weder abgeknickt noch abgequetscht werden können.
• Wird der Geschirrspüler direkt neben einem Gas- oder Kohleherd aufgestellt, muss zwischen Herd und Geschirrspüler eine wärmeisolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. Die Platte sollte auf der Seite zum Herd hin mit Aluminiumfolie ausgestattet sein.

- Geschirrspüler muss standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden.

- Schraubfüße mit Schraubendreher herausschrauben, um Bodenunebenheiten auszugleichen.

- Soll der Geschirrspüler unter eine Küchenarbeitsplatte eingebaut werden, muss die Original-Arbeitsplatte des Geschirrspülers wie folgt entfernt werden:

• Schrauben aus den Anschlagstegen an der Rückseite herausdrehen.
  – Arbeitsplatte bis zum Anschlag nach hinten ziehen und abheben.

Einschraubfüße nicht entfernen. Die Bodenfreiheit nicht durch hochflorigen Teppichboden, Leisten o.ä. einschränken. Es könnte ein Wärmestau eintreten, der die Umwälzpumpe in ihrer Funktion beeinträchtigt oder beschädigt.

Die Höhe und die Nivellierung durch die Schraubfüße einstellen und das Gerät einbauen.

Bei Unterbau von Standgeräten muss zum Schutz der Küchen-Arbeitsplatte ein Wrasenschutzblech montiert werden.

Ein Unterbauset bestehend aus Wrasenschutzblech und Montagematerial ist beim Kundendienst als Zubehör erhältlich unter der Ersatzteilnummer: ET.-Nr. 2970796. Wird der Geschirrspüler wieder als Standgerät benutzt, muss die Original-Arbeitsplatte wieder eingebaut werden.

Der Sockel von Standgeräten ist nicht verstellbar.

Anschließen des Geschirrspülers Wasserzulauf

Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluss von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.

• Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60°C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.

Zulässiger Wasserdruck

Niedrigster zulässiger Wasserdruck:

0,1 MPa (=1 bar =10N/cm2)

Unter 0,1 MPa Wasserdruck ist der Kundendienst zu Rate zu ziehen.

Höchster zulässiger Wasserdruck:

1 MPa (= 10 bar = 100N/cm2)

Bei mehr als 1 MPa Wasserdruck muss ein Druckminderventil vorgeschaltet werden (im Fachhandel zu beziehen).

Zulaufschlauch mit Sicherheitsventil

Stromschlaggefahr: Im doppelwandigen Zulaufschlauch befindet sich die elektrische Leitung für das Sicherheitsventil. Weder Zulaufschlauch noch Sicherheitsventil unter Wasser tauchen.

Der Zulaufschlauch ist mit einem Sicherheitsventil ausgestattet, das sich nach dem Anschluss direkt am Wasserhahn befindet.

Daher steht der Zulaufschlauch nur während des Wasserzulaufs unter Druck. Wird der Zulaufschlauch dabei undicht, unterbricht das Sicherheitsventil den Wasserzulauf.

Zulaufschlauch anschließen

Beim Verlegen des Zulaufschlauchs sind folgende Punkte zu beachten:

• Der Zulaufschlauch darf beim Anschließen nicht geknickt, gequetscht oder in sich verschlungen sein.
• Damit die Wasserentnahme in der Küche nicht eingeschränkt wird, empfehlen wir, einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn ein Abzweigstück anzubauen.

Zulaufschlauch mit der Schlauchverschraubung (ISO 228-1:2000) an einen Wasserhahn mit Außengewinde (3/4 Zoll) anschließen. Anschlussmutter der Schlauchverschraubung nur von Hand anziehen.

Ist der Zulaufschlauch oder das Sicherheitsventil beschädigt, sofort Netzstecker ziehen.

Zulaufschlauch mit Sicherheitsventil darf nur vom Fachmann/Kundendienst ausgetauscht werden.

Wasserablauf

Ablaufschlauch

Der Ablaufschlauch wird zweckmäßigerweise fest installiert. Genügender Abflussquerschnitt muss gewährleistet sein. Für den Siphonanschluss besitzt der Ablaufschlauch ein Gummiformteil.

? Wird der Ablaufschlauch am Siphon angeschlossen, so muss die Verbindung mit einer Schlauchschelle gesichert werden.

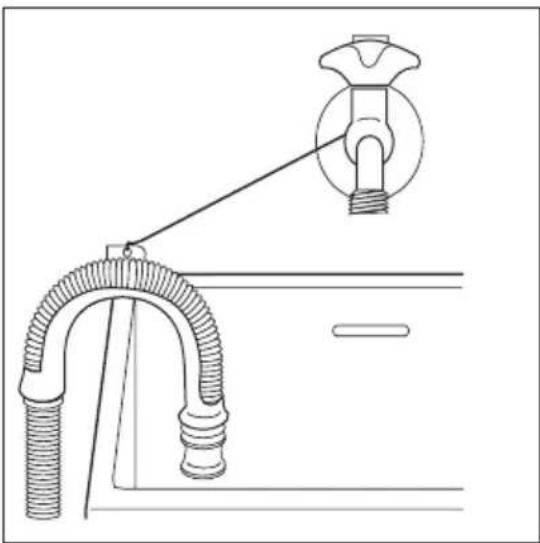

Bei Standgeräten, die nicht am Siphon angeschlossen werden, kann der Ablauf-

schlauch mit dem beiliegenden Krümmer in ein Spülbecken eingehängt werden.

• Krümmer auf den Ablaufschlauch stecken.
• Ablaufschlauch gegen Abrutschen vom Spülbeckenrand sichern.

Schnur durch das Loch des Schlauch- krümmers ziehen und an der Wand oder am Wasserhahn befestigen.

Der Ablaufschlauch darf nicht ge- knickt, gequetscht oder in sich verschlungen sein. Auf eine sorgfältige Verlegung ist zu achten.

Schlauchlänge

Bei einer eventuell notwendigen Schlauchverlängerung muss ein gleichartiger Schlauch verwendet werden (erhältlich beim Kundendienst).

Die Gesamtlänge des Ablaufschläuche inkl. Verlängerungsschlauch darf max. 4 Meter betragen.

Anschluss des Ablaufschlauches:

Die Abflusshöhe muss zwischen 40 cm und 85 cm liegen.

max 85 cm max 400 cm min 40 cm

Verlegen der Schläuche

Wasserzu- und -ablaufschlauch sind weitgehend knickfrei zu verlegen..

Besondere Vorschriften des örtlichen Wasserwerkes sind genauestens zu beachten.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-240 Volt (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2200 Watt. Erforderliche Absicherung: 10A - LSL- Schalter. Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften des örtlichen Elektrizitätswerkes sind genauestens zu beachten.

Das Stromanschlusskabel muss nach Aufstellung des Gerätes leicht zugänglich sein
