BEDIENUNGSANLEITUNG ZKS 5653 IE ZANKER

Benutzer-information

Geschirrspüler

ZKS5653

Wir danken Ihnen, dass Sie sich für dieses Gerät entschieden haben.

Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und hoffen, dass Sie sich auch in Zukunft beim Kauf von Haushaltsgeräten für unsere Produkte entscheiden werden. Bitte lesen Sie die Benutzerinformation sorgfältig durch und bewahren Sie diese als Referenz auf, solange Sie im Besitz dieses Haushaltsgerätes sind. Die Benutzerinformation sollte an zukünftige Besitzer dieses Gerätes weitergegeben werden.

Inhalt

Sicherheitshinweise ____ 3

Bedienblende ____ 4

Akustische Signale ____ 7

Spülprogramme ____ 8

Erste Benutzung ____ 9

Einstellen des Wasserenthärters ____ 9

Einfüllen von Salz für Geschirrspüler ____ 11

Einfüllen von Klarspülmittel ____ 12

Einstellen der Klarspüldosierung ____ 13

Laden von Besteck und Geschirr ____ 14

Gebrauch von Spülmittel ____ 17

Ausräumen des Geschirrspülers ____ 17

Reinigung und Pflege ____ 18

Umweltschutz ____ 20

Verbrauchswerte ____ 22

Technische Daten 23

Hinweise für Prüfinstitute ____ 23

Aufstellung ____ 24

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.
• Messer und andere spitze oder scharfe Gegenstände müssen mit der Spitze nach unten in den Besteckkorb oder waagerecht in den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte (Reinigungsmittel, Salz und Klarspüler) verwenden.
  • Die Tür des Gerätes während des Spülvorgangs nicht öffnen. Es kann heißer Dampf entweichen.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Nach der Benutzung den Netzstecker ziehen und den Wasserhahn zudrehen.

• Servicearbeiten und Reparaturen dürfen an diesem Gerät nur von Fachkräften der autorisierten Kundendienststellen durchgeführt werden, und es sollten stets Original - Ersatzteile verwendet werden.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Reiniger für Geschirrspüler können Verätzungen in Augen, Mund und Rachen verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. Es können noch Reinigerreste im Gerät vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. Jemand könnte über die geöffnete Tür stolpern und sich verletzen.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Sicherheitsvorkehrungen bei Kindern

• Das Gerät ist für den Gebrauch durch Erwachsene vorgesehen. Kinder dürfen den Geschirrspüler nicht ohne Aufsicht benutzen.
• Lassen Sie das Verpackungsmaterial nicht in die Hände von Kindern gelangen. Erstickungsgefahr!
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Wenden Sie sich im Fall einer Beschädigung an Ihren Händler.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen

nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

WARNUNG!

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen in den betreffenden Abschnitten.

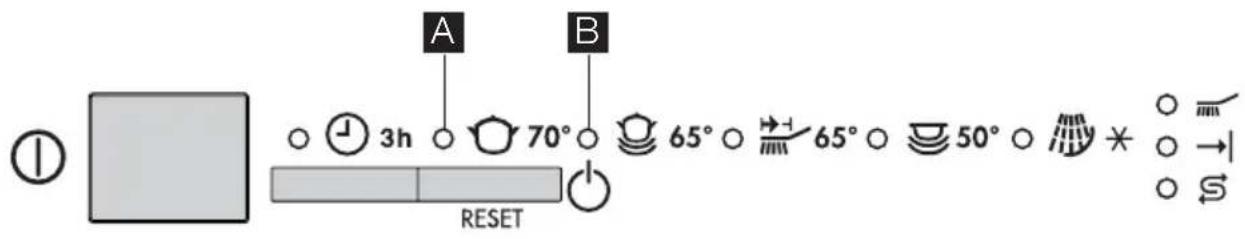

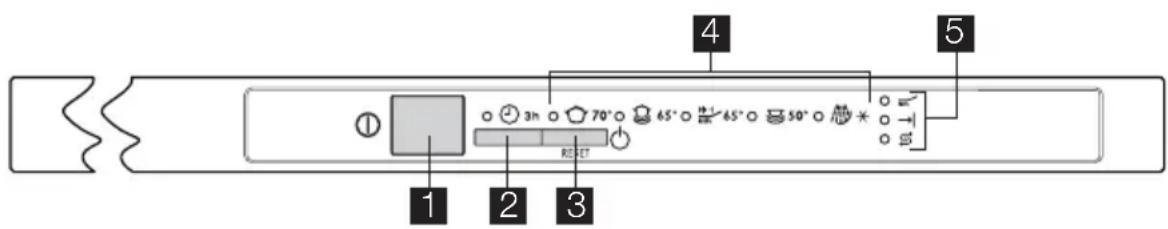

Bedienblende

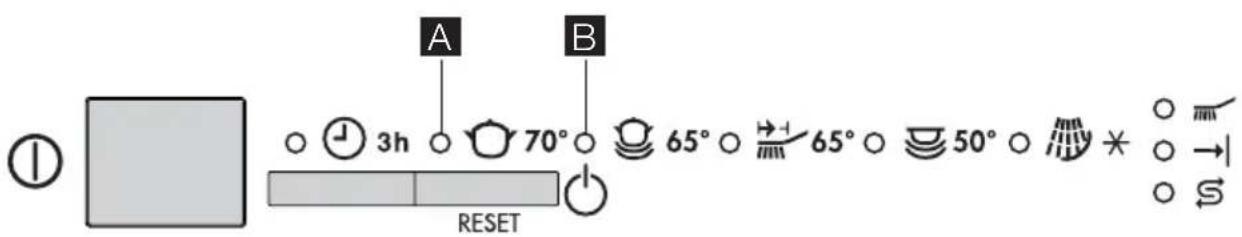

1 2 3 4 5 65° 70° 3h 65° 45° 50° RESET

1 Ein/Aus-Taste
2 STARTVORWAHL-Taste
3 Programmauswahl/-abbruch-Taste

4 Programmanzeige
5 Kontrolllampen

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn alle Programmanzeigen erloschen sind und die Kontrolllampe Programmende blinkt.

WICHTIG!

Denken Sie daran, dass der Geschirrspüler:

• beim Auswählen eines Spülprogramms
• Einstellung des Wasserenthärters
• Ein-/Ausschalten der akustischen Signale sich im Einstellmodus befinden MUSS.

Wenn eine Programmanzeige leuchtet und die Kontrolllampe Programmende kontinuierlich leuchtet, ist das zuletzt ausgeführte Programm immer noch aktiv.

In diesem Fall muss das Programm gelöscht werden:

1. Drücken Sie die Programmauswahl/-abbruch-Taste, bis die Lampe des laufenden Programms erlischt und die Kontrolllampe Programmende blinkt.

2. Geben Sie die Programmauswahl/-abbruch-Taste frei.

STARTVORWAHL-Taste

Mit dieser Option kann der Start des Spülprogramms um 3 Stunden verzögert werden.

Drücken Sie dazu nach der Auswahl des Programms die STARTVORWAHL - Taste. Die entsprechende Kontrolllampe leuchtet.

Der Ablauf der Startzeitvorwahl beginnt automatisch..

Nach Ablauf der Zeitvorwahl läuft das Spülprogramm automatisch an. Die Startvorwahl - Anzeige erlischt.

Programmauswahl/-abbruch-Taste

- Start eines Spülprogramms:

1. Drücken Sie die Ein-/Aus-Taste.
2. Drücken Sie die Programmauswahl/-abbruch-Taste einmal, die Kontrolllampe des zuletzt ausgeführten Spülprogramms leuchtet auf und die Lampe Programmende blinkt.
3. Drücken Sie die Programmauswahl/-abbruch-Taste so oft, bis die Kontrolllampe des gewünschten Spülprogramms leuchtet.
4. Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.

WICHTIG!

Wenn Sie nach dem Start des Programms die getroffene Auswahl ändern möchten, müssen Sie das laufende Spülprogramm löschen.

- Abbrechen eines laufenden Spülprogramms:

1. Öffnen Sie die Tür.
2. Drücken Sie die Programmauswahl/-abbruch-Taste, bis die Lampe des laufenden Programms erlischt und die Kontrolllampe Programmende blinkt.
3. Geben Sie die Programmauswahl/-abbruch-Taste frei.
4. Schalten Sie das Gerät mit der EIN-/AUS-Taste aus oder wählen Sie ein neues Spülprogramm (kontrollieren Sie, dass das Dosiergerät Spülmittel enthält).

Kontrolllampen

Kontrolllampe Spülen	Leuchtet, wenn Spül- und Klarspülgänge laufen.
Kontrolllampe Programmende →|	Leuchtet nach dem Ende des Spülprogramms auf. Zusätzlich hat sie folgende Anzeigefunktionen:– Einstellung des Wasserenthärters,– Ein-/Ausschalten der akustischen Signale,– Alarmauslösung bei einer Gerätestörung.

Kontrolllampen

SalzmangelanzeigeS

Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.Sie leuchtet nie während eines laufenden Spülprogramms auf.

Akustische Signale

Damit besser erkennbar ist, welche Operationen der Geschirrspüler ausführt, wurden akustische Signale eingeführt.

– Ende des Spülprogramms,

– Gerätestörung

Werkseitige Einstellung: Akustische Signale eingeschaltet.

Die akustischen Signale können mit der Taste Programmauswahl/-abbruch ein- und ausgeschaltet werden.

Ein-/Ausschalten der akustischen Signale

1. Drücken Sie die Ein/Aus-Taste. Das Gerät muss sich im Einstellmodus befinden.

2. Drücken Sie die Programmauswahl/-abbruch-Taste, bis die

Programmkontrolllampe A blinkt und die Programmkontrolllampe B kontinuierlich leuchtet.

1. Drücken Sie erneut die Programmauswahl/-abbruch-Taste:

Programmkontrolllampe A leuchtet jetzt

kontinuierlich und die

Programmkontrolllampe B blinkt.

1. Nach wenigen Sekunden:

2. Programmkontrolllampe A erlischt

3. Programmkontrolllampe B blinkt weiter

4. Die Kontrolllampe Programmende leuchtet kontinuierlich und zeigt damit an, dass die akustischen Signale aktiv sind.

5. Drücken Sie zum Abschalten der akustischen Signale erneut Taste Programmauswahl/-abbruch: Die Kontrolllampe Programmende erlischt und zeigt damit

an, dass die akustischen Signale ausgeschaltet sind.

1. Schalten Sie den Geschirrspüler aus, um die ausgewählte Option zu speichern.

2. Zum erneuten Einschalten der Signaltöne wiederholen Sie die o. a. Schritte solange, bis die Kontrolllampe Programmende leuchtet.

Spülprogramme

Programm Grad der Verschmutzung	Art der Beladung Programmbeschreibung
Intensiv 70° Stark verschmutzt Geschirr, Besteck, Töpfe		VorspülenHauptwäsche2ZwischenklarspülgängeNachspülenTrocknen
Normal 65° Normal verschmutzt Geschirr, Besteck, Töpfeund Pfannen		VorspülenHauptwäsche2ZwischenklarspülgängeNachspülenTrocknen
Schnellspülgang1)30 Min.	Leicht verschmutzt Geschirr und Besteck Hauptwäsche	Nachspülen
Bio 50°2)	Normal verschmutzt Geschirr und Besteck Vorspülen	Hauptwäsche1 ZwischenklarspülgangNachspülenTrocknen
Spülstopp Beliebig.	Geschirrspüler teilweise gefüllt (wird im Tagesverlauf vollständig gefüllt).	1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Für dieses Programm ist kein Reinigungsmittel erforderlich.

1) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

2) Testprogramm für Prüfinstitute.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische Anschluss und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbehälter und befüllen Sie ihn dann mit Salz für Geschirrspüler
• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

Bei Verwendung von Tabletten mit integrierten Klarspül- und Spülmitteln:

Auffüllung mit Klarspülmittel ist nicht erforderlich.

– Stellen Sie den Wasserenthärter ein
– Füllen Sie Spezialsalz (Geschirrspüler) ein

Bei Verwendung von Tabletten mit integrierter Klarspül-, Spülmittel-, Salzfunktion und anderen Zusätzen:

braucht weder mit Klarspülmittel noch mit Salz aufgefüllt zu werden.

Kontrollieren Sie, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Halten Sie sich an die Herstelleranweisungen.

– Stellen Sie die Wasserhärte auf Stufe 1 ein.

WICHTIG!

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspülmittel auf.
2. Bringen Sie den Klarspüldosierer in Stellung 2.

Wenn Sie später entscheiden sollten, die Spülmittel getrennt zu verwenden, raten wir Ihnen:

– Füllen Sie den Klarspül- und Salzbehälter auf.
– Stellen Sie die Wasserhärte auf die höchste Härtestufe ein und führen Sie 1 normalen Spülgang ohne Geschirr aus.
– Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
– Den Klarspüldosierer einzustellen

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade

(°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte). Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: mechanisch wie auch elektronisch eingestellt werden.

Wasserhärte			Einstellung der Wasserhärtestufe		Zusatz von Salz
°dH °TH mmol/l	Manuell Elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 8,9	2	Stufe 9	Ja
37 - 42	65 - 75	6,51 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,61 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,71 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

Mechanische Einstellung des Wasserenthärters (siehe Tabelle)

Stellen Sie den Schalter auf Stellung 1 oder 2

Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.

Elektronische Einstellung des Wasserenthärters (siehe Tabelle)

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

1. Drücken Sie die EIN-/AUS-Taste. Das Gerät muss sich im Einstellmodus befinden.
2. Drücken Sie die Programmauswahl/-abbruch-Taste, bis die Programmkontrolllampe A blinkt und die Programmkontrolllampe B kontinuierlich leuchtet.
3. Nach wenigen Sekunden:

– Die Programmkontrolllampe B erlischt
- Die Programmkontrolllampe A blinkt weiter
– Die Kontrolllampe Programmende beginnt zu blinken: Die Anzahl der Blitze

zeigt die aktuell eingestellte Härtestufe an. Die Blinkfolge wird nach jeweils wenigen Sekunden wiederholt. Beispiele: 5 Blitze, Pause, 5 Blitze, Pause usw... = Stufe 5.

1. Drücken Sie die Programmauswahl/-abbruch-Taste, um die Härtestufe zu ändern. Bei jedem Tastendruck erhöht sich die Stufe (Stufe 1 folgt auf Stufe 10). Die Kontrolllampe Programmende zeigt die neue Einstellung an.
2. Schalten Sie den Geschirrspüler aus, um die ausgewählte Option zu speichern.

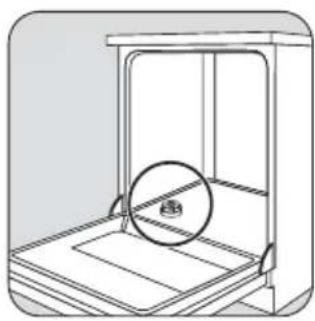

Einfüllen von Salz für Geschirrspüler

VORSICHT!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler.

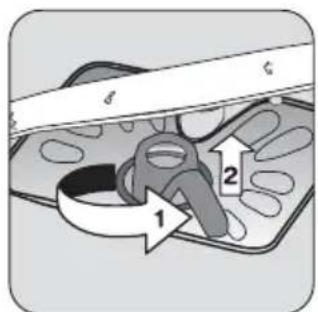

Schrauben Sie den Verschluss auf.

Füllen Sie den Salzbehälter mit Wasser, bevor zum ersten Mal Salz einfüllen.

SAL ZOUT SALT SALZ SEL

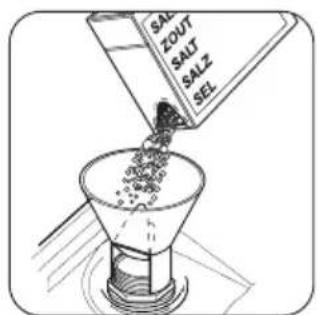

Benutzen Sie zum Einfüllen des Salzes den mitgelieferten Trichter.

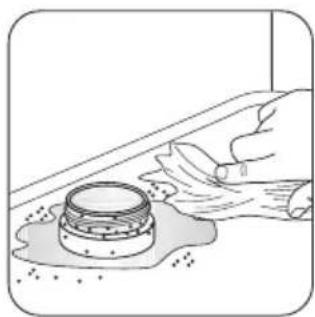

Entfernen Sie alle Salzreste.

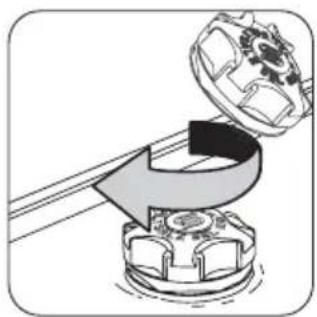

Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

WICHTIG!

Starten Sie sofort ein komplettes Spülprogramm.

WICHTIG!

Wasser läuft aus dem Behälter aus, wenn Salz nachgefüllt wird.

WICHTIG!

Füllen Sie Spezialsalz nach, sobald die Salzmangel-Kontrollleuchte auf der Bedienblende leuchtet.

Einfüllen von Klarspülmittel

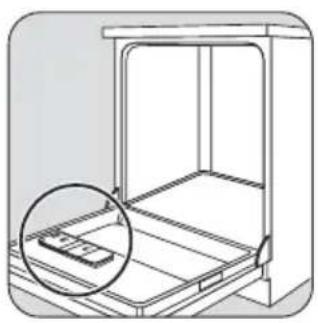

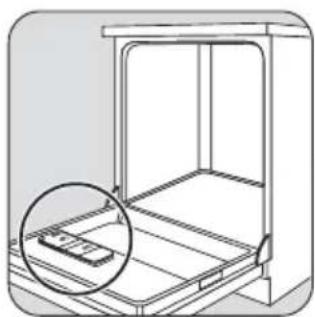

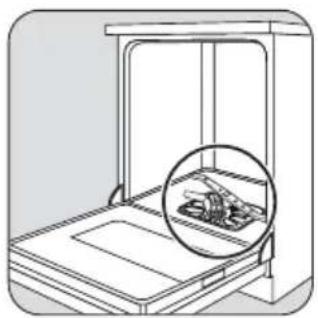

Öffnen Sie den Deckel.

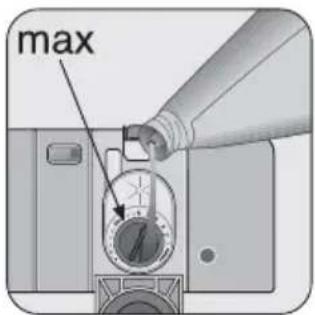

max

Füllen Sie den Klarspül-dosierer mit Klarspülmittel auf. Der maximale Füllstand wird durch die Markierung "max" angezeigt

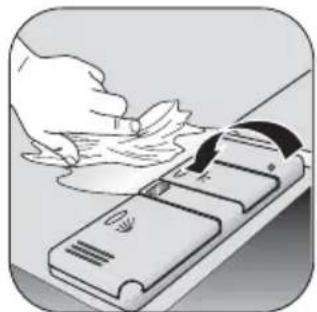

Wischen Sie übergelaufenen Klarspüler sofort ab. Schließen Sie den Deckel und drücken Sie denselben an, bis er einrastet.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Füllen Sie Klarspüler nach, sobald die Anzeige (B) durchsichtig wird

Einstellen der Klarspüldosierung

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher

Überzug auf Gläsern und Messerklingen zu sehen sind.

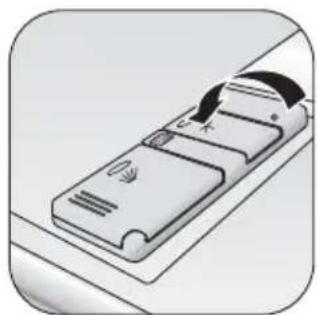

Öffnen Sie den Deckel.

Stellen Sie die Dosierstufe ein. (Die Dosierung ist werkseitig auf Stufe 4 eingestellt).

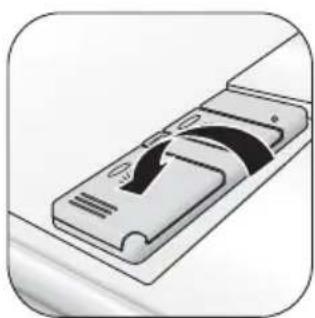

Schließen Sie den Deckel und drücken Sie denselben an, bis er einrastet.

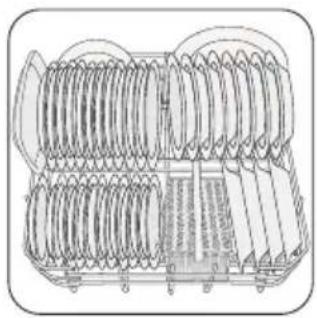

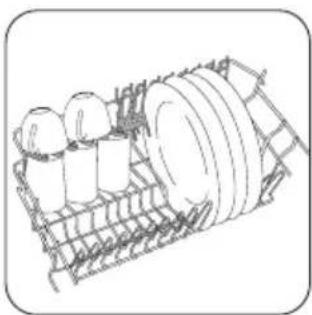

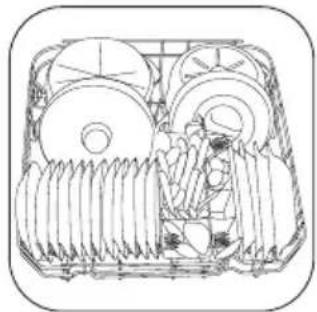

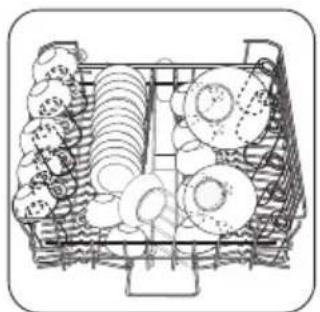

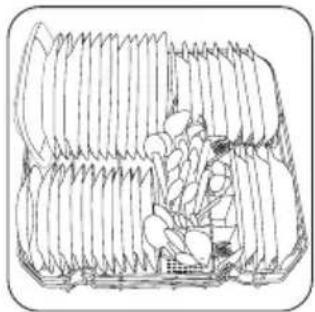

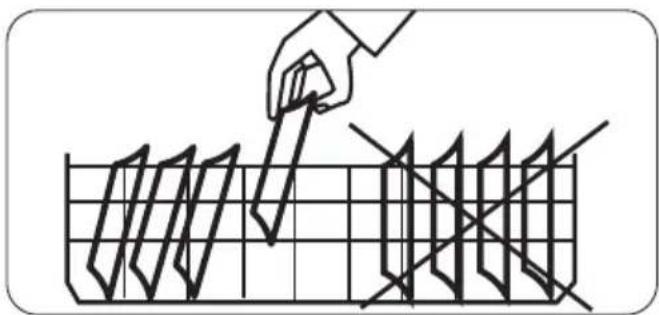

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gewaschen werden.

• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten einweichen
- Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
– Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein Wasser ansammeln kann.
– Geschirr und Besteckteile dürfen nicht in-einander liegen oder sich gegenseitig ab-decken.

– Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

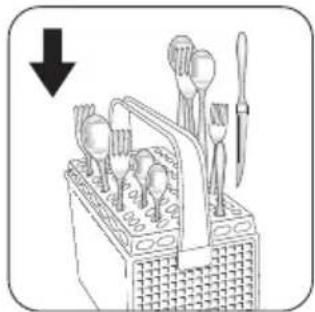

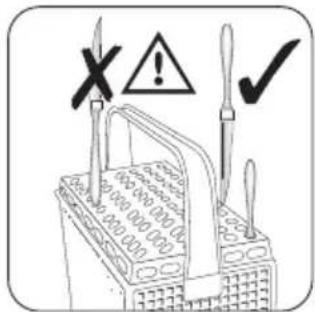

- Kleine Gegenstände in den Besteckkorb legen.

- Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

- Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen.
• Nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.

• Frühstücksbrettchen.
  • Gegenstände aus Kunstfasern.

• Waschen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

• Glasierte Muster können bei häufigem Waschen ihren Glanz verlieren.
• Silber- und Aluminiumteile tendieren beim Waschen zum Verfärben: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gewaschen wird.

Laden des Bestecks. Benutzen Sie für optimale Ergebnisse das mitgelieferte Besteckgitter, wenn dies die Besteckabmessungen erlauben

Messer und andere spitze oder scharfe Gegenstände mit nach oben gerichtetem Griff einlegen. Verletzungsgefahr!

Beladen des Unterkorbs. Ordnen Sie Servierplatten und große Deckel um den Korbrand an.

Beladen des Oberkorbs. Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Für größere Gegenstände können die Tassenablagen umgeklappt werden.

Laden von Tellern in den Oberkorb: die Teller von hinten nach vorn laden; die Teller leicht nach vorn neigen und nicht in Türnähe einstellen.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der

Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Mit angehobenem Oberkorb 20 cm 31 cm

Mit abgesenktem Oberkorb 24 cm 27 cm

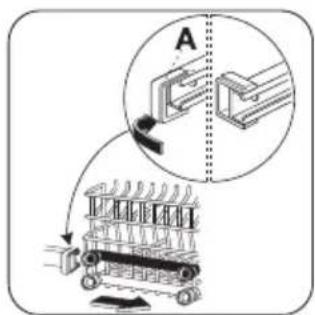

Ziehen Sie die Vorderanschläge (A) des Oberkorbs nach außen ab und ziehen Sie den Korb heraus.

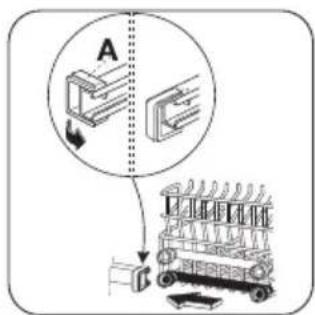

Schieben Sie den Korb in die höhere Ebene ein und bringen Sie die Vorderanschläge (A) am Korb an deren ursprünglicher Position wieder an.

WICHTIG!

Die Tassenreihen können beim Korb in der oberen Position nicht benutzt werden.

Gebrauch von Spülmittel

WICHTIG!

Verwenden Sie ausschließlich Spülmittel für Geschirrspüler.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung.

Öffnen Sie den Deckel.

A

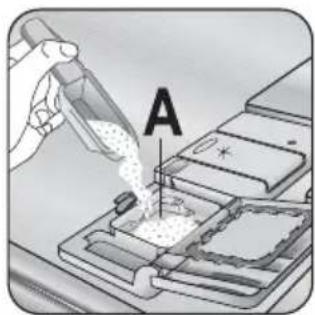

Füllen Sie das Spülmittel in das Fach A.

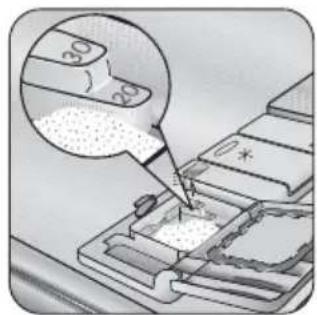

Achten Sie auf die Dosierungen.

B

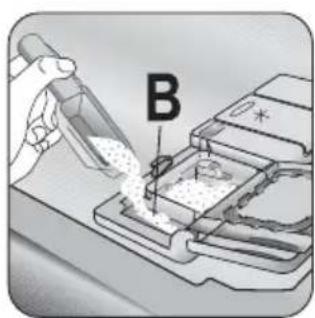

Bei Programmen mit Vorspülen zusätzlich Spülmittel in das Fach B geben.

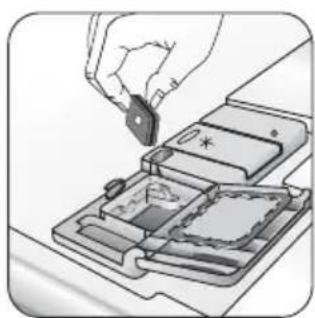

Verwendung von Tabletten: Legen Sie die Tabletten in das Fach A.

Den Deckel schließen.

Ausräumen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Räumen Sie zuerst den Unter- und dann den Oberkorb aus. Dadurch wird vermieden, dass Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.

- Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

VORSICHT!

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

Reinigung und Pflege

Filterreinigung

WICHTIG!

Benutzen Sie den Geschirrspüler nie ohne Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen.

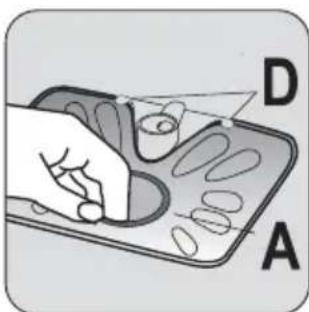

Reinigen Sie die Filter A B C sorgfältig unter fließendem Wasser.

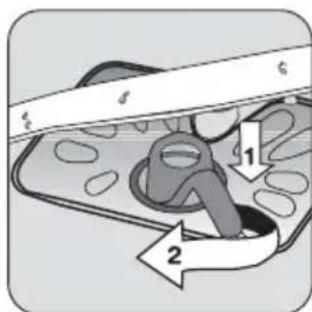

Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie die Filter B C heraus.

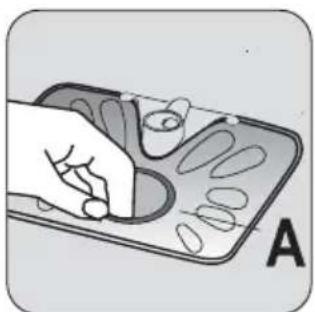

Den Filter A aus dem Spülraumboden herausziehen.

Setzen Sie das Filtersieb A wieder in den Spülraumboden ein und stellen Sie sicher, dass es perfekt unter den beiden Schienen D sitzt.

Die Filter einsetzen und den Griff nach rechts bis zum Anschlag drehen.

Reinigung der Sprüharme

Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülmittelbehälters regelmäßig mit einem feuchten Tuch. Vierteljährlich sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen spaltbreit, um dem Entstehen unangenehmer Gerüche vorzu- beugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) bitte an folgende Anweisungen:

1. Den Netzstecker ziehen.
2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.
   Lassen Sie das Gerät beim Transport nicht umkippen.

Umweltschutz

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr.

VORSICHT!

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.
  • Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Störung, was tun

Der Geschirrspüler startet nicht oder hält während des Betriebs an.

Einige Störungen sind durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der folgenden Tabelle

beschriebenen Maßnahmen ohne Hilfe des Kundendienstes behoben werden.

Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

Fehlercode und Störung Mögliche Ursachen und Abhilfe

Ständiges Blinken der Kontrolllampe Start/Cancel1 akustische SignalabfolgeDie Kontrolllampe "Programmende" blinkt einmalDer Geschirrspüler füllt kein Wasser ein.	Wasserhahn blockiert oder durch Kalkablagerungen verstopft.Den Wasserhahn reinigen.Wasserhahn geschlossen.Wasserhahn aufdrehen.Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.Den Filter in der Schlauchverschraubung reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Ständiges Blinken der Kontrolllampe Start/Cancel2 akustische SignalabfolgenKontrollleuchte "Programmende" blinkt zweimalDer Geschirrspüler pumpt nicht ab.	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder gebogen oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Ständiges Blinken der Kontrolllampe Start/Cancel3 akustische SignalabfolgenKontrollleuchte "Programmende" blinkt dreimal	Aquasafe-Einrichtung ist ausgelöst.Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht. • Tür des Geschirrspülers nicht richtig geschlossen.Die Tür schließen.Netzstecker nicht eingesteckt.Netzstecker einstecken.Die Sicherung der Hausinstallation ist durchgebrannt.Sicherung ersetzen.

Schließen Sie nach diesen Kontrollen; Den Geschirrspüler einschalten. Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.

Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst.

Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell (Mod.), Produktnummer (PNC) und Seriennummer (S.N.). Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.. Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

MODELL.:

Prod.-Nr. (PNC) :

Serien-Nr.:

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms.
	• Geschirr falsch geladen, so dass das Spülwasser nicht alle Teile des Geschirrs erreicht hat. Die Körbe dürfen nicht überladen werden.• Falsche Beladung behindert die Drehung der Sprüharme.• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.• Zu hohe oder zu geringe Reinigungsmitteldosierung.• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.• Ablaufschlauch falsch verlegt.• Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos • Es wurde kein Klarspülmittel verwendet.
	• Behälter des Klarspülmittels ist leer.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr	• Klarspülmitteldosierung reduzieren.
Eingetrocknete Wassertropfen auf Gläsern und Geschirr	• Klarspülmitteldosierung erhöhen.• Die Ursache kann beim Reinigungsmittel liegen. Wenden Sie sich an den Kundendienst des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kunden-dienst.

Verbrauchswerte

Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers,

den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

Verbrauchswerte
Programm Programmdauer (Minuten)		Energieverbrauch (kWh)	Wassermenge (Liter)
A INTENSIV 70°	85-95 1,8-2,0 22-25
B NORMAL 65°	105-115 1,5-1,7 23-25
C QUICK 30 MIN. 65°	30 0,9 9
D BIO 50° (Testprogramm für Prüfinstitute)	140 1,05 16
E SPÜLSTOPP	12 0,1 5

Technische Daten

Abmessungen Breite x Höhe x Tiefe (cm) 59,6 x 81,8-87,8 x 55,5
Elektrischer AnschlussAnschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild auf der Geschirrspülertür.
Wasserdruck Mindestdruck - Höchstdruck(MPa)	0,05 - 0,8
Fassungsvermögen Maßgedecke 12
Höchst. Gewicht kg 37
Betriebsgeräusch dB(A)	51

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülmittelbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung	5 g + 25 g (Typ B)

Volle Beladung: 12 Maßgedecke

Klarspülmitteleinstellung Position 4 (Typ III)

Besteckkorb Unterkorb

Tassenreihen: Position A

Aufstellung

WARNUNG!

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Wasseranschluss

WARNUNG!

Der Geschirrspüler darf nicht an ein offenes Warmwassergerät oder einen Durchlauferhitzer angeschlossen werden. Der Geschirrspüler kann sowohl mit Warm- (max. 60°) wie auch

mit Kaltwasser gespeist werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.

WARNUNG!

Benutzen Sie für den Wasseranschluss nur neue Schläuche; alte Schläuche dürfen nicht wieder verwendet werden.

VORSICHT!

Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben fließen lassen.

Wasserschlauch mit Sicherheitsventil

Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen. Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Falls der Wasserschlauch undicht ist, unterbricht das Sicherheitsventil die Wasserversorgung.

Das spannungführende Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch.

Tauchen Sie daher den Wasserschlauch oder das Sicherheitsventil nicht in Wasser.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs

. Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des Sicherheitsventils.

Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.

VORSICHT!

Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft des Kundendienstes ersetzt werden.

Ablaufschlauch

Den Ablaufschlauch am Siphon anschließen. Den Schlauch mit einer Schlauchschelle sichern.

max 100 cm min 30 cm

Zulässige Höhe: 30 bis 100 cm über dem Geschirrspülerboden.

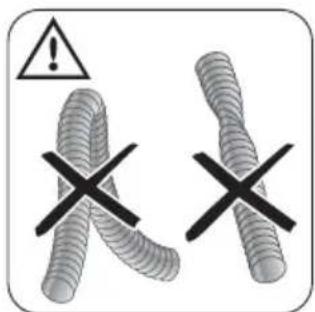

Achten Sie darauf, dass der Schlauch nicht geknickt, gequetscht oder verwickelt wird.

A

Wenn der Ablaufschlauch an einen Siphon angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht entfernt, kann der Ablaufschlauch im Laufe der Zeit durch eventuelle Ablagerungen von Speiseresten im Siphon verstopft werden.

Bei Verwendung einer Verlängerung darf die Gesamtlänge des Schlauchs maximal 4 Meter betragen. Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Elektrischer Anschluss

VORSICHT!

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor. Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden.

Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker. Niemals am Netzkabel ziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollten.

Installation als Einbaugeschirrspüler

WICHTIG!

Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone.

WARNUNG!

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden.

Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-möbeln usw.) befestigt ist.

Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durch-

führungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Vergewissern Sie sich nach der Installation des Geschirrspülers, dass er für einen Servicetechniker im Falle einer Reparatur gut zugänglich ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt.

Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen. (Siehe beiliegende Schablone).

www.electrolux.com

www.zanussi.de
