BEDIENUNGSANLEITUNG ZKS44005X ZANKER

Benutzer-information

Geschirrspüler

Inhalt

Sicherheitshinweise ____ 2
Bedienfeld 5
Spülprogramme ____ 6
Gebrauch des Gerätes 7
Einstellen des Wasserenthärters ____ 7
Gebrauch von Salz für Geschirrspüler ____ 8
Verwendung von Reinigungsmittel und Klarspüler __ 9

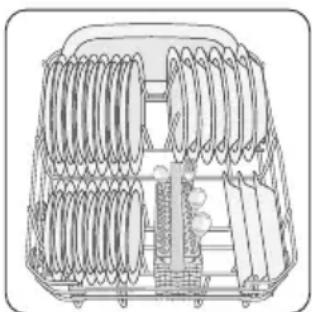

Laden von Besteck und Geschirr 10
Auswählen und Starten eines Spülprogramms ____ 11
Reinigung und Pflege ____ 12
Was tun, wenn ... 12
Technische Daten 15
Umwelttipps ____ 15

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
  • Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.
  Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.
  Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
  • Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.

• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen lassen. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Stromnetz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.

• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.

• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.
• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:
• Montage des Geräts.
  – Montage der Türverkleidung.
• Anschluss des Wasserzulaufs und -ablaufs.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie zum Anschluss des Geräts an die Wasserversorgung neue Schläuche. Benutzen Sie keine gebrauchten Schläuche.
• Schließen Sie das Gerät nicht an eine neue oder lange nicht mehr benutzte Wasserleitung an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch die Wasserleitung fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Lecks aufweisen.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine un-

dichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  – Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
  – Wenden Sie sich für den Austausch des Wasseraufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Ziehen Sie den Netzstecker aus der Netzsteckdose.
– Schneiden Sie das Netzkabel ab und entsorgen Sie es.
- Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
– Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler- Reinigungsmittel sind gefährlich und können posion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spülen Sie die Augen mit Wasser aus.
• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

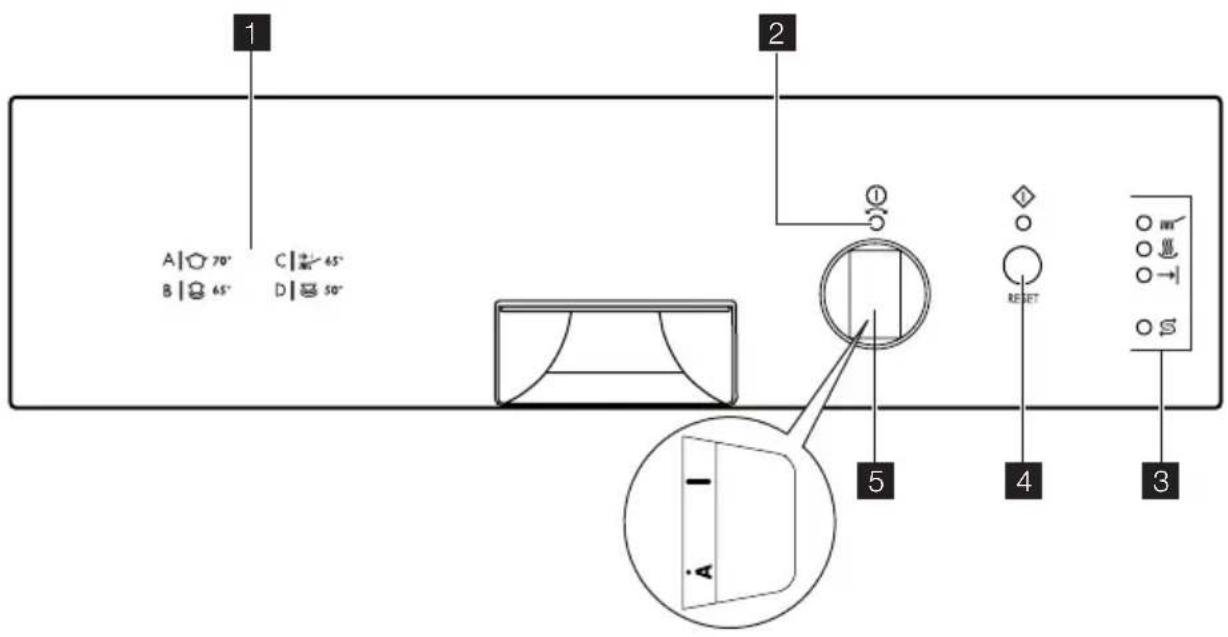

1 A 70° C 45° B 65° D 50° 2 5 RESET 4 3

1 Programmübersicht
2 Ein-/Aus-Anzeige
3 Anzeigen
4 Taste Start/Abbruch
5 Programmwahlschalter

Anzeigen
	Hauptspülgang-Anzeige. Leuchtet während des Spülgangs oder Klarspülgangs auf.
	Trocknungsphasen-Anzeige. Leuchtet während der Trocknungsphase auf.
→|	Programmendeanzeige. Leuchtet auf, wenn:Das Spülprogramm beendet ist.Sie die Wasserenthärterstufe einstellen.Eine Gerätestörung vorliegt.
S	Salz-Anzeige. Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss.1)Die Salz-Anzeige kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

1) Während eines laufenden Spülprogramms leuchtet die Anzeige für Salz nie auf, auch wenn der Salzbehälter leer ist.

Programmwahlschalter und Ein-/Aus-Anzeige

Zum Einschalten des Gerätes und zur Auswahl eines Spülprogramms

- Drehen Sie den Programmwahlschalter so, dass der Buchstaben des gewünschten Programms auf die Ein-/Aus-Anzeige zeigt. Siehe hierzu den Abschnitt

„Spülprogramme“. Die Ein-/Aus-Anzeige beginnt zu leuchten.

Zum Ausschalten des Gerätes:

- Drehen Sie den Programmwahlschalter so, dass die Referenzmarkierung I auf die Ein-/Aus-Anzeige zeigt. Die Ein-/Aus-Anzeige erlischt.

Start/Abbruch-Taste

Verwenden Sie diese Taste für die folgenden Funktionen:

• Zum Starten eines Spülprogramms. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.
• Um ein laufendes Spülprogramm abzubrechen. Siehe Kapitel „Auswählen und Starten eines Spülprogramms“.

- Zur elektronischen Einstellung der Wasserenthärterstufe. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.

Spülprogramme

Programm Stellung des Pro-grammwahlschalters		Verschmutzungsgrad	Beladung Programmbe-schreibung
	70°	A Stark verschmutzt Geschirr, Besteck,	Töpfe und Pfannen	VorspülenHauptspülgang 70°CKlarspülgängeTrocknen
	65°	B Normal verschmutzt Geschirr und Be-	steck	VorspülenHauptspülgang 65°CKlarspülgängeTrocknen
1)	65°	C Vor Kurzem benutz-tes Geschirr	Geschirr und Be-steck	Hauptspülgang 65°CKlarspülgang
2)	50°	D Normal verschmutzt Geschirr und Be-	steck	VorspülenHauptspülgang 50°CKlarspülgängeTrocknen

1) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.
2) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

	Programm Programmdauer (Minuten)	Energie (kWh) Wasser (Liter)
	70°	110 - 120 1,5 - 1,7 18 - 20
	65°	100 - 110 1,4 - 1,5 18 - 20

Programm Programmdauer (Minuten)		Energie (kWh) Wasser (Liter)
	30 0,8 8
	120 - 130 0,8 - 0,9 12 - 13

Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung und die Geschirrmenge können diese Werte verändern.

Gebrauch des Gerätes

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Andernfalls stellen Sie ihn entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

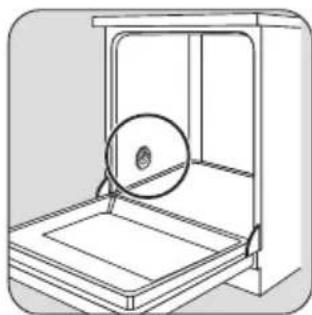

Einstellen des Wasserenthärters

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen. Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Wasserhärte Wasserhärteeinstellung
Deutscher Wasser-härtegrad (dH°)	Französischer Wasserhärtegrad (°TH)	mmol/l Clarke-Werte manuell elektro-			nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2^1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2^1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2^1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2^1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3

Deutscher Wasser-härtegrad (dH°)	Wasserhärte Wasserhärteeinstellung			nisch
	Französischer Wasserhärtegrad (°TH)	mmol/l Clarke-Werte manuell elektro-
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1
< 4 < 7 < 0,7 < 5				12)

1) Werkseinstellung
2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Drehen Sie den Wasser-härtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Halten Sie die Start/Abbruch-Taste gedrückt.

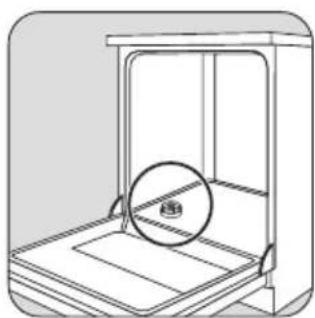

Gebrauch von Salz für Geschirrspüler

1. Drehen Sie den Programmwahlschalter im Uhrzeigersinn, so dass das erste Spülprogramm auf die Ein-/Aus-Anzeige zeigt.
2. Lassen Sie die Start/Abbruch-Taste los, sobald die Ein-/Aus-Anzeige und die Start/Abbruch-Anzeige zu blinken beginnen.

- Gleichzeitig blinkt die Programmende-Anzeige. Sie erkennen die Einstellung des Wasserenthärters daran, wie oft die Anzeige blinkt (zum Beispiel: 5 Blinkzeichen, Pause, 5 Blinkzeichen = Härtestufe 5.)

1. Drücken Sie die Start/Abbruch-Taste wiederholt, um die Einstellung des Wasserenthärters zu ändern. Mit jedem Drücken der Start/Abbruch-Taste wechselt die Einstellung auf die nachfolgende Härtestufe.
2. Schalten Sie das Gerät zur Bestätigung aus.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, leuchtet die Salzkontrolllampe bei leerem Salzbehälter nicht auf.

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

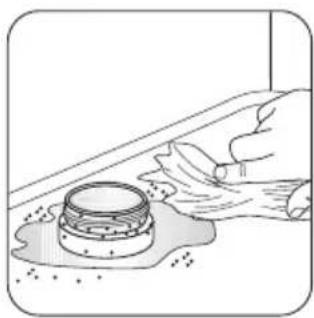

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Verwendung von Reinigungsmittel und Klarspüler

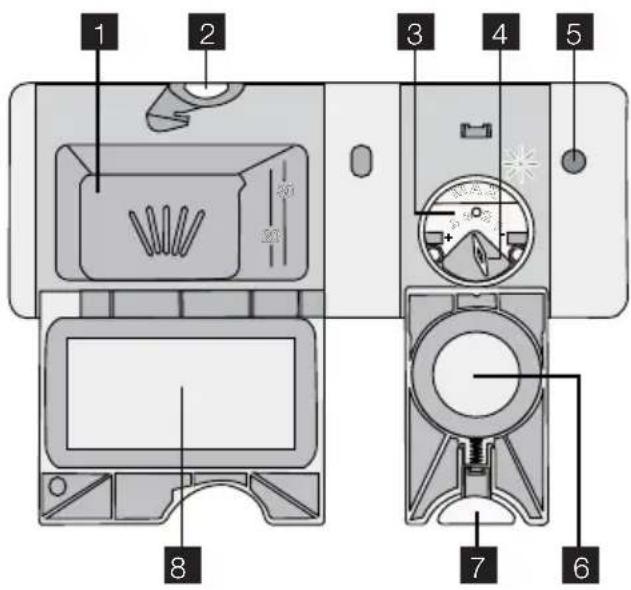

1 2 3 4 5 7 6 8

Gebrauch von Reinigungsmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelherstellers auf der Reinigerverpackung.

So füllen Sie den Reinigungsmittelbehälter:

1. Drücken Sie die Freigabetaste 2, um den Deckel 8 zu öffnen.

2. Füllen Sie das Reinigungsmittel in den Behälter 1 .

3. Wenn das Spülprogramm einen Vorspülgang hat, schütten Sie eine kleine Menge Reinigungsmittel auf die Innenseite der Gerätetür.

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter 1.

5. Drücken Sie zum Schließen auf den Deckel, bis er einrastet.

Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden. Diese können sich bei kurzen Spülprogrammen nicht vollständig auflösen und die Reinigung beeinträchtigen.

Gebrauch von Klarspülmittel

Klarspülmittel ermöglichen das Trocknen des Geschirrs ohne Streifen und Flecken.

Das Klarspülmittel wird automatisch bei der letzten Spülphase zugesetzt.

Füllen des Klarspüldosiergeräts mit Klarspüler:

1. Drücken Sie die Freigabetaste 7, um den Deckel 6 zu öffnen.

2. Füllen Sie den Klarspülmittel-Dosierer 3 mit Klarspülmittel. Die Markierung „max.“ zeigt den maximalen Pegel an.

3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.

4. Drücken Sie zum Schließen auf den Deckel, bis er einrastet.

i Füllen Sie den Klarspülmittel-Dosierer, wenn das Schauglas 5 transparent ist.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler 4 zur Erhöhung oder Verringerung der Dosierung.

Verwendung von Kombi-Reinigertabletten

Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Wenn Sie Tabletten verwenden, die Salz und Klarspülmittel enthalten, müssen der Salzbehälter und Klarspülmittel-Dosierer nicht zusätzlich befüllt werden. Die Klarspülmittelanzeige leuchtet, wenn das Gerät eingeschaltet ist.

Vergewissern Sie sich, dass diese Tabletten für die Wasserhärte in Ihrer Region geeignet sind (siehe hierzu die Anweisungen auf der Produktverpackung).

1. Stellen Sie den Wasserenthärter auf die niedrigste Stufe ein. Beachten Sie den Abschnitt „Einstellen des Wasserenthärters“.
2. Stellen Sie den Klarspülmittel-Dosierer auf die niedrigste Einstellung.

Wieder Reinigungsmittel, Salz und Klarspülmittel separat verwenden

1. Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer auf.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
3. Starten Sie ein Spülprogramm ohne Geschirr.
4. Stellen Sie den Wasserenthärter nach Ablauf des Spülprogramms auf die Wasserhärte in Ihrer Region ein.
5. Stellen Sie die Menge des Klarspülmittels ein.

Laden von Besteck und Geschirr

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

- Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

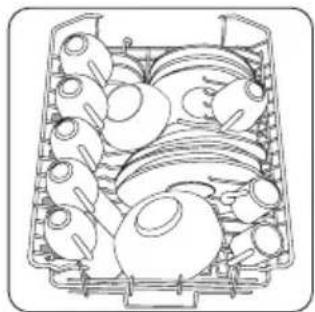

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

i Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfernen Sie es.

Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden.

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüler eingeschoben werden.

Auswählen und Starten eines Spülprogramms

Start des Spülprogramms ohne Zeitvorwahl

1. Schließen Sie die Gerätetür.
2. Wählen Sie ein Spülprogramm. Siehe hierzu den Abschnitt „Spülprogramme“. Die Ein-/Aus-Betriebsanzeige beginnt zu leuchten.
3. Drücken Sie die Start/Abbruch-Taste und das eingestellte Spülprogramm beginnt automatisch. Die Kontrolllampe Start/Abbruch beginnt zu leuchten.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.

Maximale Geschirrhöhe im:
Oberkorb Unterkorb
Obere Stellung 20 cm 31 cm
Untere Stellung 24 cm 27 cm

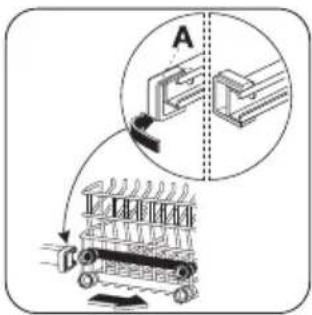

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie die vorderen Anschläge (A) heraus.
2. Ziehen Sie den Korb heraus.
3. Setzen Sie den Korb in die obere oder untere Position ein.
4. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Stellen Sie keine Tassen auf die Tassenablage, wenn sich der Korb in der oberention befindet.

• Schließen Sie die Gerätetür.
  – Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen des Spülprogramms

Wenn das Spülprogramm noch nicht gestartet ist, können Sie die Auswahl ändern.

Um die Auswahl bei laufendem Spülprogramm zu ändern, müssen Sie das Programm zuerst abbrechen.

- Halten Sie die Start/Abbruch-Taste gedrückt, bis die Start/Abbruch-Kontrolllampe erlischt.

Bevor Sie ein neues Spülprogramm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

Nach Ende des Spülprogramms leuchtet die Programmende-Kontrolllampe auf.

Schalten Sie das Gerät aus und öffnen Sie die Geräte- tür.

Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.

Reinigung und Pflege

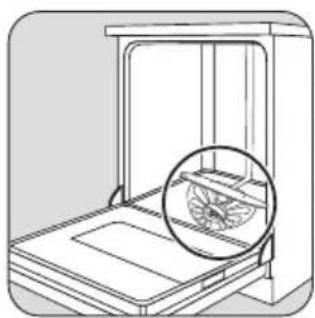

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Reinigen Sie die Filter unter fließendem Wasser.

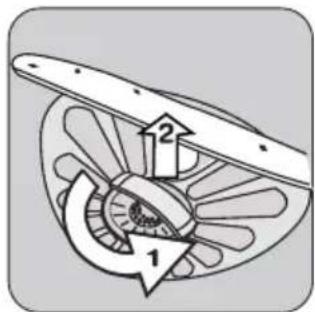

Drehen Sie den Griff um eine 1/4 Umdrehung nach links, um die Filter B und C zu entnehmen.

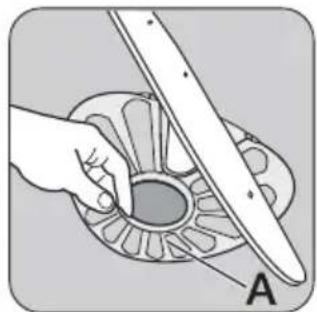

Entfernen Sie das Filtersieb A aus dem Geräteboden.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

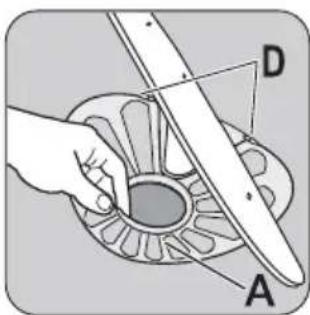

Setzen Sie das Filtersieb A unten in das Gerät ein. Achten Sie darauf, dass das Filtersieb korrekt unter den beiden Führungen D sitzt.

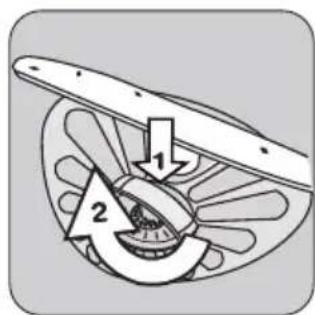

Setzen Sie das Filtersystem wieder ein. Drehen Sie den Griff im Uhrzeigersinn, bis er einrastet, um das Filtersystem zu verriegeln.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus.

Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Bei einigen Störungen blinken die Kontrolllampen und zeigen so einen Alarmcode an.

Alarmcode Störung
Die Kontrolllampe Start/Abbruch blinkt fortlaufend.Die Kontrolllampe Programmende blinkt einmal.	Es läuft kein Wasser in das Gerät.
Die Kontrolllampe Start/Abbruch blinkt fortlaufend.Die Kontrolllampe Programmende blinkt zwei Mal.	Das Gerät pumpt das Wasser nicht ab.
Die Kontrolllampe Start/Abbruch blinkt fortlaufend.Die Kontrolllampe Programmende blinkt drei Mal.	Die Aquasafe-Einrichtung ist ausgelöst.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursache Mögliche Abhilfe
Es läuft kein Wasser in das Gerät. Der	Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihren lokalen Wasserversorger.
	Der Wasserhahn ist geschlossen.	Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulaufschlauch	ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist nicht	richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist be-	schädigt.	Stellen Sie sicher, dass der Was-serzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist nicht	richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Der Ablaufschlauch ist beschädigt.	Stellen Sie sicher, dass der Was-serablaufschlauch keine Beschädi-gungen aufweist.
Die Aquasafe-Einrichtung ist ausge-löst.	Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kun-dendienst.
Das Spülprogramm startet nicht.	Die Gerätetür ist offen.	Schließen Sie die Gerätetür.
Sie haben die Start/Abbruch-Taste	nicht gedrückt.	Drücken Sie die Start/Abbruch-Tas-te.
Der Netzstecker steckt nicht richtig	in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungskasten	ist durchgebrannt.	Wechseln Sie die Sicherung aus.
	Die Zeitvorwahl ist eingestellt.	• Brechen Sie die Zeitvorwahl ab.• Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Stellen Sie nach der Überprüfung den Programmwahlschalter auf das gleiche Spülprogramm, das vor dem Auftreten des Fehlers eingestellt war. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn andere Alarmcodes angezeigt werden, wenden Sie sich an den Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

- Modell (MOD.)

– Produktnummer (PNC) ......

– Seriennummer (S.N.) ....

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogrammausgewählt wird.
Die Körbe waren nicht richtig bela- den, so dass das Wasser nicht alle Oberflächen berührte.		Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnten sich die Sprüharme nicht frei drehen.	Stellen Sie sicher, dass die Sprüharme nicht durch eine inkorrekte Beladung blockiert werden.
Die Filter sind verschmutzt, nicht	richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Wasserenthärters.		Stellen Sie den Wasserenthärter entsprechend ein.
Die Verschlusskappe des Salzbehälters ist nicht richtig geschlossen.	Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr.	Klarspülmitteldosierung zu hoch. Klarspülmitteldosierung verringern.
Flecken von getrockneten Wasser-tropfen auf Gläsern und Geschirr.	Klarspülmitteldosierung zu niedrig. Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim Reini-gungsmittel liegen.	Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Sie haben ein Spülprogramm ohne Trocknungsgang oder mit einem verkürzten Trocknungsgang gewählt.	Lassen Sie die Tür des Geschirrspülers für einige Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosie-rer mit Klarspülmittel auf.

Technische Daten

Abmessungen Breite 446 mm
Höhe 818 - 898 mm
Tiefe 575 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max.	8 bar (0,8 MPa)
Wasserversorgung 1)	Kalt- oder Warmwasser	maximal 60 °C
Fassungsvermögen	Gedecke	9

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.
Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar-

oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Umwelttipps

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer

Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

www.electrolux.com/shop
