BEDIENUNGSANLEITUNG ZKS64010X ZANKER

Benutzer-information

Geschirrspüler

Inhalt

Sicherheitshinweise ____ 2
Bedienfeld 5
Spülprogramme ____ 6
Gebrauch des Gerätes 7
Einstellen des Wasserenthärters ____ 8

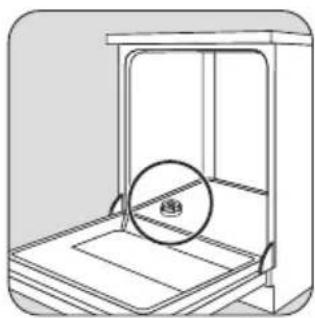

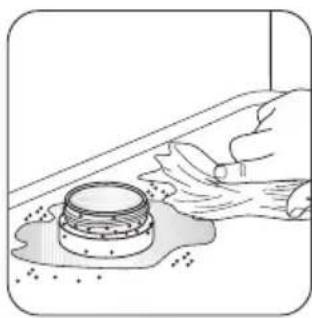

Gebrauch von Salz für Geschirrspüler ____ 9

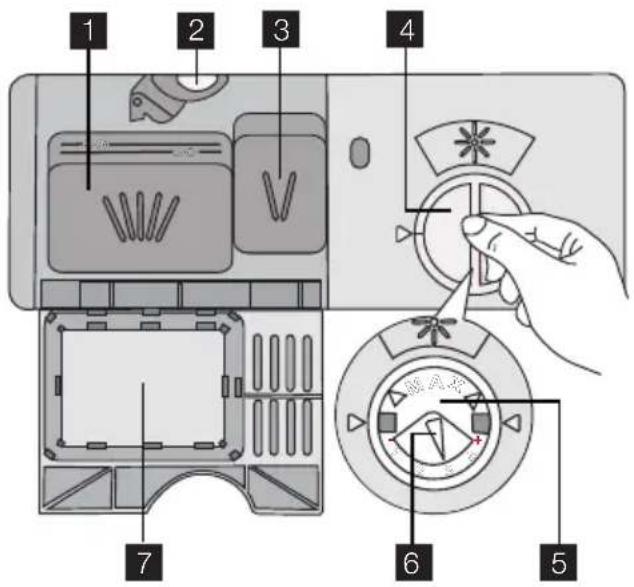

Verwendung von Reinigungsmittel und Klarspüler _ 10
Funktion "Multitab" ____ 10

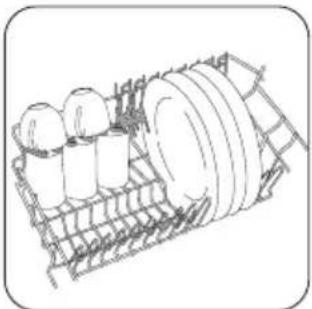

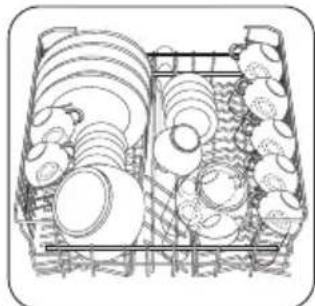

Laden von Besteck und Geschirr 11
Auswählen und Starten eines Spülprogramms ____ 13

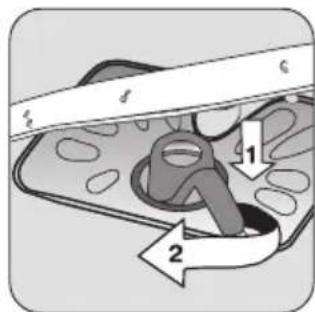

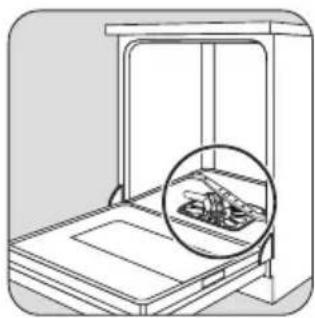

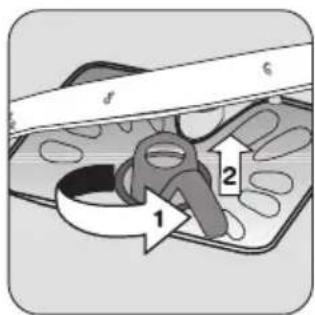

Reinigung und Pflege ____ 14
Was tun, wenn ... 14
Technische Daten 17
Umwelttipps ____ 17
Garantiebedingungen / Kundendienst ____ 18

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
• Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.
  Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Gerät. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen. Damit werden Verletzungen und die von der geöffneten Tür ausgehende Stolpergefahr vermieden.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Verwenden Sie dieses Gerät nicht zu anderen Zwecken, um Verletzungen und Sachschäden zu vermeiden.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Gegenstände.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. Es besteht Explosions- und Brandgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckorb ein. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)

• Verwenden Sie für Geschirrspüler ausschließlich dafür vorgesehene Produkte (Reinigungsmittel, Salz, Klarspülmittel).
  • Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.

• Nach den Einfüllen des Spezialsalzes ein Spülprogramm laufen lassen. Salzrückstände im Gerät können Korrosion oder ein Loch im Boden des Gerätes verursachen.
• Füllen Sie nie andere Produkte als Klarspülmittel (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Klarspülmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spülprogramm starten.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Spülprogramms öffnen. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Spülprogramm beendet ist.

Reinigung und Pflege

• Schalten Sie das Gerät vor Reinigungsarbeiten immer ab, und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Andernfalls besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Montage

• Achten Sie darauf, dass das Gerät nicht beschädigt ist. Ein beschädigtes Gerät darf nicht montiert oder an das Stromnetz angeschlossen werden. Wenden Sie sich in diesem Fall an Ihren Händler.

• Entfernen Sie das gesamte Verpackungsmaterial, bevor Sie das Gerät montieren und verwenden.

• Der elektrische Anschluss, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden oder Verletzungen vermieden.

• Achten Sie darauf, dass der Netzstecker während der Installation nicht an einer Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Dabei könnten hydraulische oder elektrische Bauteile beschädigt werden.
• Wichtig! Befolgen Sie die Anweisungen der mit dem Gerät mitgelieferten Montageanleitung bei:
• Montage des Geräts.
  – Montage der Türverkleidung.
• Anschluss des Wasserzulaufs und -ablaufs.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss an die Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern lassen Sie zunächst das Wasser ein paar Minuten durch den Schlauch fließen und schließen Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prüfen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.
• Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine doppelte Ummantelung mit einem innenliegenden Netzkabel. Der Wasserzulaufschlauch steht nur während des Wasserzulaufs unter Druck. Wenn der Wasserzulaufschlauch eine un-

dichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

– Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  – Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt ist.
  – Wenden Sie sich für den Austausch des Wasseraufschlauchs mit Sicherheitsventil an den Kundendienst.

Warnung! Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern ziehen Sie dazu immer direkt am Netzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an den Kundendienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Ziehen Sie den Netzstecker aus der Netzsteckdose.
– Schneiden Sie das Netzkabel ab und entsorgen Sie es.
- Entfernen Sie den Türschnappverschluss, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Erstickungsgefahr.
– Entsorgen Sie das Gerät bei Ihrer örtlichen Abfallentsorgungsstelle.

Warnung! Die Geschirrspüler- Reinigungsmittel sind gefährlich und können posion verursachen!

• Bei Unfällen mit diesen Reinigungsmitteln konsultieren Sie umgehend einen Arzt.
• Sollte Reinigungsmittel in den Mund gelangen, konsultieren Sie umgehend einen Arzt.
• Sollte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend einen Arzt und spülen Sie die Augen mit Wasser aus.
• Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Gerätetür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

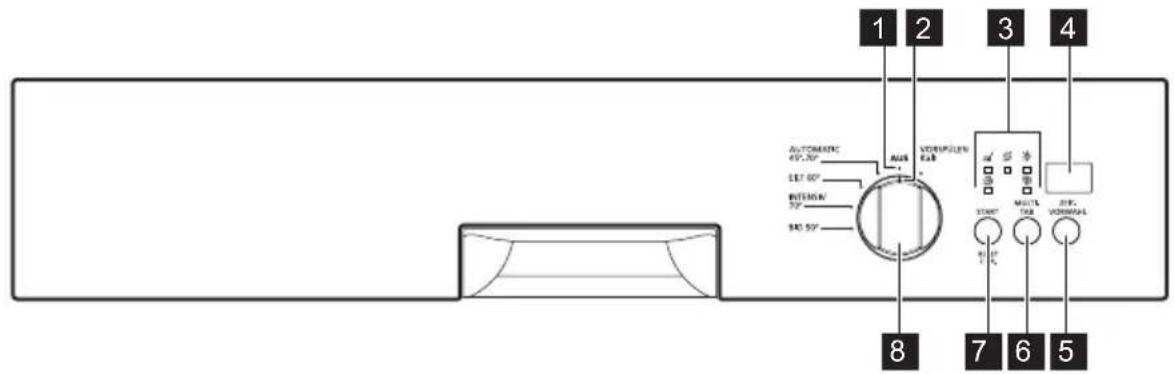

1 2 3 4 AUTOMATIC 45.70° LET 00° BUTTON 32° BAT 50° VOSPULLEN LAB START MOTOR TAB VOSPULLEN 8 7 6 5

1 Position Aus
2 Referenzmarkierung
3 Kontrolllampen
4 Display
5 Taste Zeitvorwahl
6 Taste Multitab
7 Taste Start/Abbruch
8 Programmwahlschalter

Kontrolllampen

	Die Kontrolllampe leuchtet während des Hauptspülgangs oder der Klarspülphase auf.
	Die Kontrolllampe leuchtet während der Trocknungsphase auf.
	Die Kontrolllampe leuchtet auf, wenn der Klarspülmittel-Dosierer aufgefüllt werden muss. 1)
	Die Kontrolllampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. 1)Die Salz-Kontrolllampe kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
	Die Kontrolllampe leuchtet, wenn die Funktion Multitab eingeschaltet ist.

1) Während eines laufenden Spülprogramms leuchten die Kontrolllampen für Salz und Klarspülmittel nie auf, auch wenn die Salz- und Klarspülmittelbehälter leer sind.

Display

Im Display erscheinen:

• Die elektronische Einstellung der Wasserenthärtungsstufe
• Die Aktivierung/Deaktivierung des Klarspülmittel-Dosierers (nur bei aktiver Funktion Multitab)
• Die Dauer des Spülprogramms
• Die Restlaufzeit bis zum Ende des Spülprogramms
- Das Ende eines Spülprogramms (im Display erscheint eine Null)

• Die Dauer der Zeitvorwahl
• Die Alarmcodes

Taste Zeitvorwahl

Drücken Sie wiederholt diese Taste, um den Start des Spülprogramms um 1 bis 19 Stunden zu verzögern.

Multitab-Taste

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe Abschnitt „Funktion Multitab“.

Start-/Abbruch-Taste

Benutzen Sie die Start-/Abbruch-Taste für folgende Vorgänge:

• Zum Starten des Spülprogramms. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.
• Zum Abbrechen eines laufenden Spülprogramms. Siehe Kapitel „Einstellen und Starten eines Spülprogramms“.
• Zur elektronischen Einstellung der Wasserenthärterstufe. Siehe „Einstellen des Wasserenthärters“.
• Zum Ein-/Abschalten des Klarspülmittel-Dosierers, wenn die Funktion Multitab eingeschaltet ist. Schlagen Sie dazu bitte unter „Was tun, wenn...“ nach.

Programmwähler

Mit dem Programmwähler können Sie:

• Das Gerät ein- und ausschalten
- Ein Spülprogramm wählen
- Die Wasserenthärterstufe elektronisch einstellen (siehe Abschnitt „Einstellen des Wasserenthärters“)
- Den Klarspülmittel-Dosierer aktivieren oder deaktivieren (nur bei eingeschalteter Funktion Multitab)

Zum Einschalten des Gerätes und zur Auswahl eines Spülprogramms:

Drehen Sie den Programmwähler, bis die Referenzmarkierung auf eines der Spülprogramme auf dem Bedienfeld zeigt.

- Wenn die Referenzmarkierung des Programmwählers auf ein Spülprogramm ausgerichtet ist, zeigt das Digital-Display die Programmdauer an.

- Wenn die Referenzmarkierung des Programmwählers auf keines der Spülprogramme ausgerichtet ist,

zeigt das Digital-Display zwei horizontale Statusleisten an.

Zum Ausschalten des Gerätes:

Drehen Sie den Programmwähler, bis die Referenzmarkierung auf die Aus-Position zeigt.

Einstellmodus

Das Gerät muss sich für folgende Funktionen im Einstellmodus befinden:

• Zum Einstellen und Starten eines Spülprogramms.
• Zum Einstellen und Starten einer Zeitvorwahl.
• Zur elektronischen Einstellung der Wasserenthärterstufe.
• Zur Aktivierung oder Deaktivierung des Klarspülmittel-Dosierers (nur bei eingeschalteter Funktion Multi-tab).

Schalten Sie das Gerät ein. Das Gerät ist im Einstellmodus, wenn:

• Die Programmdauer im Display blinkt.
- Eine oder mehrere Phasen-Kontrolllampen leuchten.

Schalten Sie das Gerät ein. Das Gerät ist nicht im Einstellmodus, wenn:

• Die Spülprogramm- oder die Zeitvorwahldauer im Display nicht blinken.
• Eine oder mehrere Phasen-Kontrolllampen leuchten.
• Um in den Einstellmodus zurückzukehren, müssen Sie das Programm oder die Zeitvorwahl abbrechen (siehe den Abschnitt „Auswählen und Starten eines Spülprogramms“).

Spülprogramme

Programm Verschmutzungs-grad	Beladung Programmbeschreibung
AUTOMATIC1)	Alle Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 45 °C oder 70 °CKlarspülgängeTrocknen
EILT2)	Vor Kurzem be-nutztes Geschirr	Geschirr und Besteck Hauptspülgang 60 °CKlarspülgang
INTENSIV Stark verschmutzt Geschirr, Besteck, Töpfe und Pfannen	VorspülenHauptspülgang 70 °CKlarspülgängeTrocknen
BIO^3)	Normal ver-schmutzt	Geschirr und Besteck VorspülenHauptspülgang 50 °CKlarspülgängeTrocknen
VORSPÜLEN Kalt Verwenden Sie dieses Programm zum schnel-len Abspülen des Geschirrs. Damit wird ver-mieden, dass sich Essensreste am Geschirrfestsetzen und unangenehme Gerüche aus dem Gerät entweichen.Verwenden Sie für dieses Programm kein Reinigungsmittel.		Klarspülgang

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.

2) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.

3) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm1)	Energie (kWh) Wasser (Liter)
AUTOMATIC 1,1-1,7 11-22
EILT 0,9 9
INTENSIV 1,8-2,0 22-24
BIO 1,0-1,1 13-15
VORSPÜLEN Kalt 0,1 4

1) Das Display zeigt die Programmdauer an.

Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung und die Geschirrmenge können diese Werte verändern.

Gebrauch des Gerätes

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht und stellen Sie ihn bei Bedarf entsprechend ein.

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

Einstellen des Wasserenthärters

Der Wasserenthärter hält die im Wasser enthaltenen Minerale und Salze zurück. Diese Minerale und Salze können das Gerät beschädigen.

Stellen Sie den Wasserenthärter ein, wenn die Einstellung nicht der Wasserhärte in Ihrem Gebiet entspricht.

Wenn Sie Kombi-Reinigungstabletten („3 in 1“, „4 in 1“, „5 in 1“ etc.) benutzen, verwenden Sie die Funktion Multitab (siehe den Abschnitt „Funktion Multi-tab“).

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Wasserhärte Wasserhärteeinstellung
Deutscher Wasser-härtegrad (dH°)	Französischer Wasserhärtegrad (°TH)	mmol/l Clarke-Werte manuell elektro-			nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2^1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2^1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2^1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2^1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^2)	1^2)

1) Werkseinstellung

2) Verwenden Sie kein Salz bei diesen Werten.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

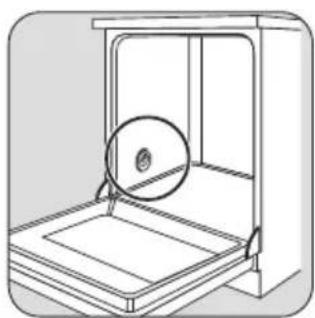

Manuelle Einstellung

Drehen Sie den Wasser-härtestufen-Wähler auf die Stufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Das Gerät ausschalten.

Gebrauch von Salz für Geschirrspüler

1. Halten Sie die Start-/Abbruch-Taste gedrückt.
2. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das erste verfügbare Spülprogramm an der Bedienblende zeigt.
3. Lassen Sie die Start-/Abbruch-Taste los, wenn das Display die aktuelle Einstellung anzeigt. Beispiel Das Display zeigt S = Stufe 5 an.
4. Drücken Sie die Start-/Abbruch-Taste, um die Einstellung des Wasserenthärters zu ändern. Mit jedem Drücken der Start-/Abbruch-Taste wechselt die Einstellung auf die nachfolgende Härtestufe.
5. Drehen Sie den Programmwähler in die Ausschaltposition, um die Einstellung zu speichern.

Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrollleuchte dunkel.

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur wenn Sie zum ersten Mal Salz einfüllen).

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Gebrauch von Spülmittel

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge.

Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

1. Drücken Sie zum Öffnen des Deckels 2 die Freigabetaste 7 des Reinigungsmittelbehälters.
2. Füllen Sie das Reinigungsmittel in den Behälter 1.
3. Wenn das Spülprogramm einen Vorspülgang hat, füllen Sie eine kleine Menge Reinigungsmittel in das Vorspülfach 3.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter 1.
5. Schließen Sie den Reinigungsmittelbehälter, in- dem Sie auf den Deckel drücken, bis er einrastet.

Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Gebrauch von Klarspülmittel

Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet.

Der Klarspülmittel-Dosierer fügt während des letzten Spülgangs automatisch Klarspülmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspülmittel-Dosierer aufzufüllen:

1. Zum Öffnen des Klarspülmittel-Dosierers drehen Sie die Kappe 4 gegen den Uhrzeigersinn
2. Füllen Sie den Klarspülmittel-Dosierer 5 mit Klarspülmittel. Die Markierung „max“ zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spülprogramms zu vermeiden.
4. Zum Schließen des Klarspülmittel-Dosierers setzen Sie Verschlusskappe auf und drehen Sie sie im Uhrzeigersinn.

Einstellung der Klarspülmitteldosierung

Werkseitige Einstellung: Stufe 3.

Sie können den Klarspülmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (höchste Dosierung) einstellen.

Drehen Sie den Klarspülmittelwähler 6 zur Erhöhung oder Verringerung der Dosierung.

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten.

Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und Geschirrspülsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Tabletten für die Wasserhärte in Ihrem Bereich geeignet sind (beachten Sie die Anleitungen auf der Verpackung des Produkts).

Die Funktion Multitab deaktiviert die Zufuhr von Klarspülmittel und Salz.

Die Funktion Multitab deaktiviert die Kontrolllampen für Salz und Klarspülmittel.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Wichtig! Aktivieren Sie die Funktion Multitab vor dem Start des Spülprogramms. Wenn ein Spülprogramm bereits läuft, können Sie diese Option nicht aktivieren.

Schalten Sie die Funktion Multitab wie folgt ein:

• Drücken Sie die Taste Multitab und die Kontrollampe Multitab leuchtet auf. Damit ist die Funktion aktiviert.
  – Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Zur Deaktivierung der Funktion Multitab für die separate Verwendung von Reinigungsmittel, Salz und Klarspülmittel:

1. Drücken Sie die Taste Multitab und die Kontrolllampe Multitab erlischt. Damit ist die Funktion deaktiviert.

2. Füllen Sie den Klarspülmittel-Dosierer und den Salzbehälter auf.

3. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
4. Starten Sie ein Spülprogramm ohne Geschirr.
5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem Gebiet ein.
6. Stellen Sie die Klarspüldosierung ein.

Laden von Besteck und Geschirr

Hinweise und Tipps

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Achten Sie darauf, dass sich kein Wasser in Behältern oder Schüsseln sammeln kann.
• Stellen Sie sicher, dass das Geschirr und das Besteck nicht aneinander haften.
• Achten Sie darauf, dass die Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.
• Achten Sie beim Einordnen des Spülguts darauf, dass das Wasser die Oberflächen aller Geschirrteile erreicht.
• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

- Auf Kunststoffgegenständen und Geschirr mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

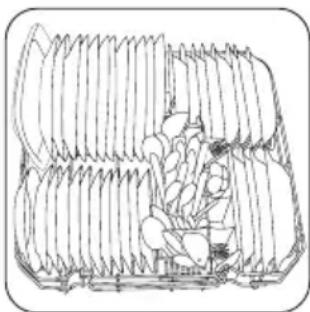

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

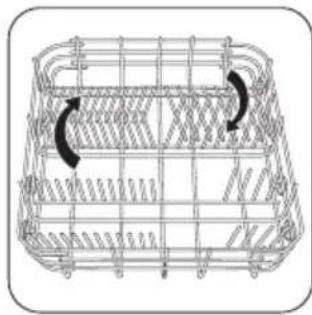

Die Stachelreihen im Unterkorb können flach umgeklappt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

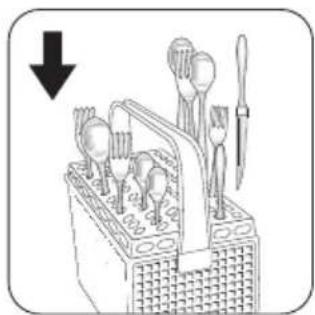

i Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, entfernen Sie es.

Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden.

Stellen Sie keine Teller in die ersten drei Teile im Vorderteil des Korbs. Stellen Sie sicher, dass die Teller nach vorn geneigt sind.

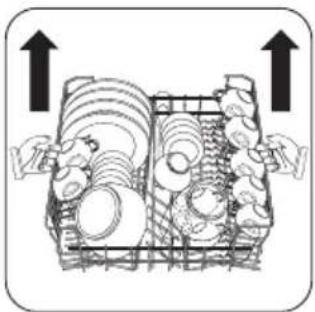

Höhenverstellung des Oberkorbs

Der Oberkorb kann für eine flexiblere Beladung in zwei verschiedenen Höhen in den Geschirrspüler eingeschoben werden.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb
Obere Stellung 20 cm 31 cm
Untere Stellung 24 cm 27 cm

Gehen Sie wie folgt vor, um den Oberkorb in die obere Position zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Heben Sie den Korb auf beiden Seiten vorsichtig an, bis der Mechanismus einrastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorb nach unten zu verstellen:

1. Ziehen Sie den Korb bis zum Anschlag heraus.
2. Heben Sie den Korb auf beiden Seiten vorsichtig an.
3. Halten Sie den Mechanismus fest und lassen Sie ihn langsam nach unten fallen.

Vorsicht!

• Der Korb darf nie nur auf einer Seite nach oben oder nach unten verstellt werden.
• Stellen Sie keine Tassen auf die Tassenablage, wenn sich der Korb in der oberen Position befindet.

Auswählen und Starten eines Spülprogramms ohne Zeitvorwahl

1. Schließen Sie die Tür.
2. Wählen Sie ein Spülprogramm. Siehe hierzu „Spülprogramme“.

– Eine oder mehrere Phasen-Kontrolllampen leuchten.

– Die Programmdauer im Display blinkt.

1. Drücken Sie die Start-/Abbruch-Taste. Das Spülprogramm startet automatisch.
   – Die Kontrolllampe der laufenden Phase leuchtet.
   – Das Display zeigt die Programmdauer an.

Auswählen und Starten eines Spülprogramms mit Zeitvorwahl

1. Schließen Sie die Tür.
2. Wählen Sie ein Spülprogramm.
3. Drücken Sie die Zeitvorwahltaste so oft, bis das Display die gewünschte Anzahl der Stunden bis zum verzögerten Start anzeigt.
4. Drücken Sie die Start-/Abbruch-Taste. Der Ablauf der Zeitvorwahl beginnt automatisch.

– Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tür wieder schließen, läuft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.

Unterbrechung eines Spülprogramms

• Öffnen Sie die Tür des Gerätes.
  – Das Spülprogramm stoppt.
• Schließen Sie die Gerätetür.
  – Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbruch eines Spülprogramms oder der Zeitvorwahl

Solange ein Spülprogramm oder die Zeitvorwahl noch nicht gestartet sind, können Sie die Auswahl ändern.

Wenn ein Spülprogramm oder die Zeitvorwahl in Betrieb sind, kann die Auswahl nicht mehr geändert werden. Für eine neue Auswahl muss das Spülprogramm oder die Zeitvorwahl abgebrochen werden.

Abbrechen eines Spülprogramms

1. Halten Sie die Start-/Abbruch-Taste gedrückt, bis im Display die Spülprogrammdauer blinkt.
2. Bevor Sie ein neues Spülprogramm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Abbrechen einer Zeitvorwahl

1. Halten Sie die Start-/Abbruch-Taste gedrückt, bis im Display die Programmdauer blinkt.
2. Drücken Sie die Start-/Abbruch-Taste, um das Spülprogramm zu starten.

Am Ende des Spülprogramms

Wenn das Spülprogramm beendet ist, zeigt das Display eine Null an.

1. Schalten Sie das Gerät aus.
2. Öffnen Sie die Tür des Geräts.

Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.
Wird das Gerät am Ende des Spülprogramms nicht ausgeschaltet, bleibt das Gerät im Standby-Modus.

- Zum Senken des Energieverbrauchs während des Standby-Modus geschieht 3 Minuten nach dem Ende des Spülprogramms Folgendes:

– Alle Kontrolllampen erlöschen.
– Das Display zeigt eine einzelne horizontale Linie an.

Die Kontrolllampen und das Display leuchten nach Betätigung einer der Tasten erneut auf.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.

- An den Innenseiten und an der Gerätetür kann sich Wasser niederschlagen, da sich Edelstahl schneller abkühlt als das Geschirr.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Verschmutzte Filter beeinträchtigen das Spülergebnis.

Reinigen Sie die Filter unter fließendem Wasser.

d c 2 1

3

Drehen Sie den Griff um eine 1/4 Umdrehung nach links, um die Filter B und C zu entnehmen.

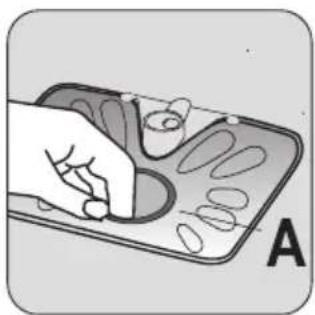

Entfernen Sie das Filtersieb A aus dem Spülraumboden.

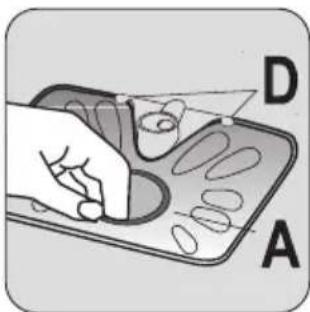

Setzen Sie das Filtersieb A unten in das Gerät ein. Achten Sie darauf, dass das Filtersieb korrekt unter den beiden Führungen D sitzt.

Setzen Sie das Filtersystem wieder ein. Drehen Sie den Griff im Uhrzeigersinn, bis er einrastet, um das Filtersystem zu verriegeln.

Reinigen der Sprüharme

Bauen Sie die Sprüharme nicht aus.

Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem Cocktailspieß.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und das Bedienfeld des Gerätes mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zuerst eine Lösung für das Problem zu finden (beachten Sie die Tabelle). Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Bei manchen Fehlfunktionen zeigt das Display einen Alarmcode an:

• ,10 - Es läuft kein Wasser in den Geschirrspüler.

• ,20 - Das Gerät pumpt nicht ab.

• ,30 - Die Aquasafe-Einrichtung ist ausgelöst.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Störung Mögliche Ursache Mögliche Abhilfe
Es läuft kein Wasser in das Gerät. Der	Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihren lokalen Wasserversorger.
	Der Wasserhahn ist geschlossen.	Drehen Sie den Wasserhahn auf.
Der Filter im Wasserzulaufschlauch	ist verstopft.	Reinigen Sie den Filter.
Der Wasserzulaufschlauch ist nicht	richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
Der Wasserzulaufschlauch ist be-	schädigt.	Stellen Sie sicher, dass der Was- serzulaufschlauch nicht beschädigt ist.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist nicht	richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Der Ablaufschlauch ist beschädigt.	Stellen Sie sicher, dass der Was- serablaufschlauch keine Beschädi- gungen aufweist.
Die Aquasafe-Einrichtung ist ausge- löst.	Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kun- dendienst.
Das Spülprogramm startet nicht.	Die Gerätetür ist offen.	Schließen Sie die Gerätetür.
Sie drückten nicht das Touchpad	oder die Taste Start.	Drücken Sie das Touchpad oder die Taste Start.
Der Netzstecker steckt nicht richtig	in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Sicherung im Sicherungskasten	hat ausgelöst.	Wechseln Sie die Sicherung aus.
	Die Zeitvorwahl ist eingestellt.	Zeitvorwahl abbrechen.Nach Ablauf der Zeitvorwahl startet das Spülprogramm auto- matisch.

Stellen Sie nach der Überprüfung den Programmwähler auf das gleiche Spülprogramm, das vor dem Auftreten des Fehlers eingestellt war. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild.

Notieren Sie folgende Daten:

- Modell (MOD.) ....

– Produktnummer (PNC) ......

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sicher, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogrammausgewählt wird.
Sie haben Teile des Spülguts nicht	richtig in die Körbe gestellt, so dass das Wasser nicht alle Oberflächen berührte.	Stellen Sie die Teile richtig in die Körbe.
Die Sprüharme konnten sich nicht	frei drehen. Inkorrekte Position der Teile in den Körben.	Stellen Sie sicher, dass die Sprüharme nicht durch eine inkorrekte Position der Teile blockiert werden.
Die Filter sind verschutzt, nicht	richtig montiert oder nicht korrekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und korrekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wurde kein Reinigungsmittel verwendet.	Stellen Sie sicher, dass die Reinigungsmittelmenge ausreichend ist.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Inkorrekte Härtegradeinstellung des	Wasserenthärters.	Stellen Sie den Wasserenthärter auf den korrekten Härtegrad ein.
Die Verschlusskappe des Salzbehälters ist nicht richtig geschlossen.		Stellen Sie sicher, dass der Salzbehälter richtig geschlossen ist.
Schlieren, Streifen, weißliche Flecken oder blauschimmernder Belag auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu hoch.	Klarspülmitteldosierung verringern.
Flecken von getrockneten Wasser-tropfen auf Gläsern und Geschirr.	Die Klarspülmitteldosierung ist zu niedrig.	Klarspülmitteldosierung erhöhen.
Die Ursache kann auch beim Reini-gungsmittel liegen.		Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass. Im Spülprogramm war keine oder eine verkürzte Trocknungsphase vorgesehen.		Öffnen Sie für bessere Trocknungs-ergebnisse für einige Minuten die Tür einen Spaltbreit.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosie-rer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-schaltet (diese Funktion deaktiviert automatisch den Klarspülmittel-Do-sierer).		Aktivieren Sie den Klarspülmittel-Dosierer.

Einschalten des Klarspülmittel-Dosierers

1. Schalten Sie das Gerät aus.
2. Halten Sie die Start-/Abbruch-Taste gedrückt.
3. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das erste verfügbare Spülprogramm an der Bedienblende zeigt.
4. Lassen Sie die Start-/Abbruch-Taste los.
   – Das Display zeigt die elektronische Einstellung des Wasserenthärters an.
5. Drehen Sie den Programmwähler gegen den Uhrzeigersinn, bis die Referenzmarkierung auf das zweite verfügbare Spülprogramm an der Bedienblende zeigt.

– Im Display wird die aktuelle Einstellung angezeigt.

0 d	Klarspülmittel-Dosierer abgeschaltet
1 d	Klarspülmittel-Dosierer eingeschaltet

1. Drücken Sie die Start-/Abbruch-Taste, um die Einstellung des Wasserenthärters zu ändern.
   – Im Display wird die neue Einstellung angezeigt.

2. Drehen Sie den Programmwähler in die Ausschaltposition, um die Einstellung zu speichern.

Technische Daten

Abmessungen Breite 596 mm
Höhe 818-898 mm
Tiefe 575 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen Gedecke		12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Das Typenschild am inneren Rand der Gerätetür zeigt die elektrischen Anschlussdaten.
Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar-

oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Umwelttipps

Das Symbol ☒ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern

an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer

Garantiebedingungen / Kundendienst

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir als Hersteller, die Electrolux Hausgeräte Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hi-

Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recyceln Sie die Materialien mit dem Symbol 📋. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

nausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

1. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

2. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

3. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Hausgeräte Vertriebs GmbH, Fürther Str. 246, 90429 Nürnberg

*) Euro 0,09 pro angefangener Minute aus dem deutschen Festnetz (unter Umständen abweichend aus dem Mobilfunk); unsere Hotline wird für den Hersteller Electrolux Hausgeräte Vertriebs GmbH betreut durch die Electrolux Service GmbH

Wichtig!

Tritt eine Störung auf, so prüfen Sie bitte zunächst, ob Sie auch die in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben, bevor Sie den Kundendienst rufen.

Störung

Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unseren Technischen Kundendienst.

Die Service-Hotline ist der direkte Draht zu allen Kundendienststellen in Deutschland:

Service-Hotline 0180 - 3 22 66 22

0,09 €/Min. aus dem Festnetz der dt. Telekom, Mobilfunk max. 0,42

€/Min. Servicezeiten: Mo - Do 8-18 Uhr, Fr 8-17 Uhr

Störungsmeldung

Angaben bei einer Störung:

1. Vollständige Anschrift
2. Telefonnummer mit Vorwahl
3. Modellbezeichnung
4. Produkt-/PNC-Nummer

Die Produkt- und Modell-Nummer finden Sie auf dem Geräte-Typenschild.

Die Angabe der beiden Nummern macht dem Kunden-dienst eine gezielte Ersatzteilvorbereitung möglich.

Übertragen Sie deshalb die Nummern vom Typenschild gleich in diese Gebrauchsanweisung.

Warnung! Warnung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

www.electrolux.com/shop
