BEDIENUNGSANLEITUNG ZKS 5430 S ZANKER

Bedienungsanleitung (Teil 2) 16

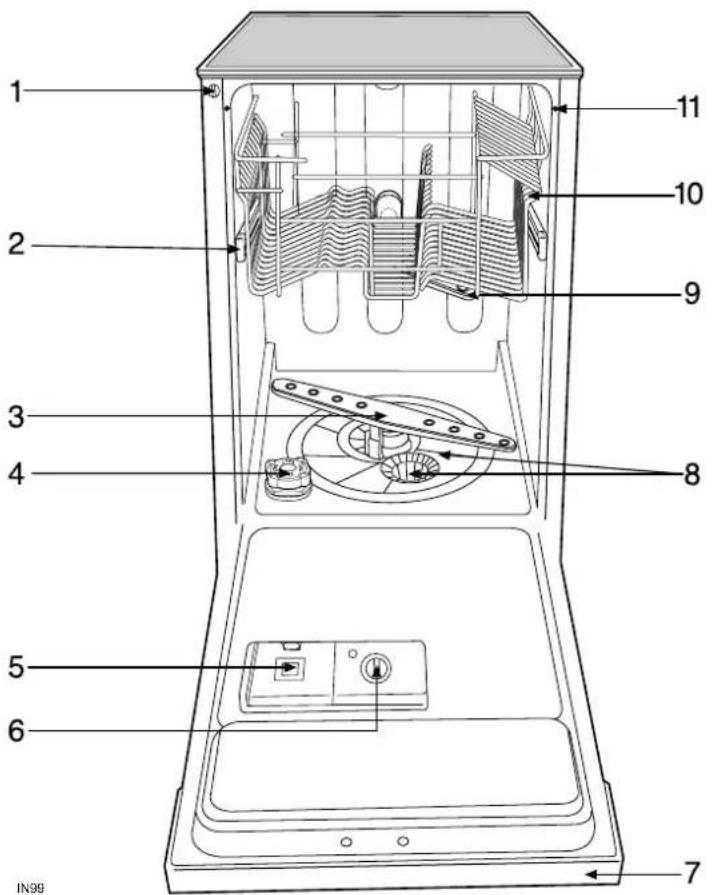

Gerätebeschreibung

1 2 3 4 5 6 7 8 9 10 11 IN99

1. Härtebereich Einstellung
2. Geschirrkorbarretierung
3. Unterer Sprüharm
4. Salzbehälter
5. Behälter für Reiniger
6. Behälter für Klarspüler
7. Bedienblende
8. Siebe
9. Oberere Sprüharm
10. Oberer Geschirrkorb
11. Nivellierelemente

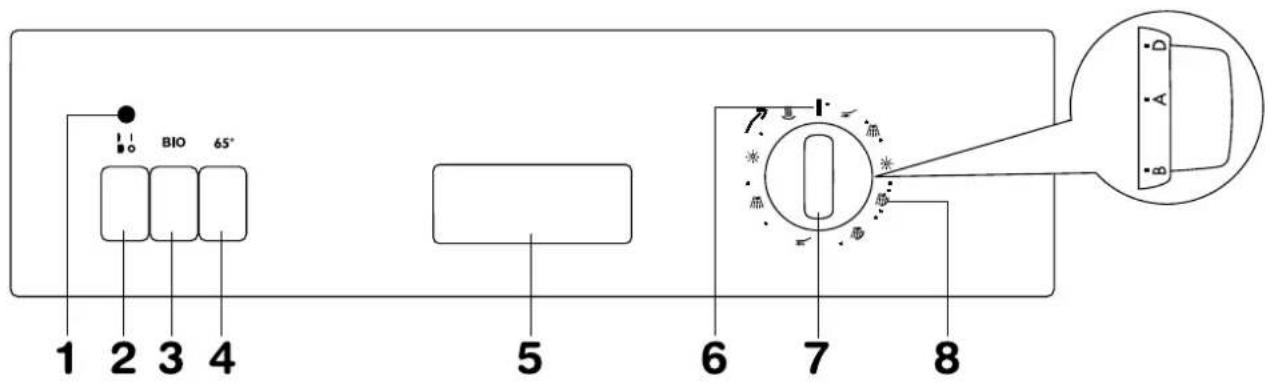

Die Bedienungsblende

BIO 65° 1 2 3 4 5 6 7 8

A | 65° A | 50° BIO C | 50° BIO B | 65° B | 50° BIO D | 9

1. Betriebskontrolllampe
2. Ein/Aus-Taste
3. BIO-Taste
4. 65^ -Taste
5. Handgriff
6. Referenzmarke
7. Programmwähler
8. Programmanzeige

Während des Betriebes dreht sich der Programmwähler im Uhrzeigersinn und zeigt so die jeweilige position des Spülprogramms an.

Die Sinnbilder haben die filgende Bedeutung:

Vorspülen

Hauptspülen

Klarspülgang kalt

Klarspülgang warm

Trocknung

1. Programmübersicht

Spülprogramme

Programm Verschmutzungsgrad und Geschirrart		Programmwähler	Einzudrückende Tasten	Spülmittelmenge		Programmbeschreibung
				Hauptspülen	Vorspülen
Normal 65°C mit Vorspülen	Normal verschmutzt. Geschirr und Besteck	A	Ein/Aus+65°	20 g 5 g		Vorspülen kaltHauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
Normal 65°C ohne Vorspülen[1YTYX]	Leicht verschmutzt. Geschirr und Besteck	B	Ein/Aus+65°	25 g /		Hauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
* BIO 50°C mit Vorspülen	Normal verschmutzt. Geschirr und Besteck	A	Ein/Aus+BIO	20 g 5 g		Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
BIO 50°C ohne Vorspülen[270A]	Leicht verschmutzt. Geschirr und Besteck	B	Ein/Aus+BIO	25 g /		Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
** Schnellprogramm 50°C	Leicht verschmutzt. Geschirr und Partygeschirr	C	Ein/Aus+BIO	25 g /		Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm
Vorspül-Programm	Alles. Teilladung (im Laufe des Tages ganz aufzufüllen).	D	Ein/Aus	/	/	1 Klarspülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.

* Vergleichsprogramm für Prüfnorm EN 50242. (Siehe "Hinweise für Prüfinstitute").
** Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.

Arbeitsschritte

1. Prüfen Sie, ob die Siebe sauber sind

(Siehe "Pflege und Reinigung" -

Bedienungsanleitung - Teil 1).

2. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind

(Siehe Bedienungsanleitung - Teil 1).

3. Einordnung des Geschirrs in die Maschine

Entfernen Sie grobe Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.

4. Kontrollieren Sie, ob die Sprüharme sich frei drehen können

5. Dosierung des Reinigers

6. Schließen Sie den Deckel

7. Schließen Sie die Tür des Geschirrspülautomaten

8. Einstellung des Spülprogrammes

Drehen Sie den Programmwählerknopf nach rechts, bis der gewählte Programmbuchstabe des gewünschten Programmes mit der Einstellmarkierung übereinstimmt.

Wählen Sie die Temperatur nach den Angaben der Programmtabelle (siehe Einzudrückende Tasten).

9. Starten des Spülprogrammes

Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm läuft an.

10. Am Ende des Spülprogrammes

Nach Beendigung des Spülprogrammes bleibt die Maschine automatisch stehen.

11. Stellen Sie die Spülmaschine ab

Schalten Sie die Maschine durch Drücken der Ein/Aus-Taste aus, die Betriebskontrollampe erlischt.

15-20 Minuten warten, bevor die Tür der Geschirrspülmaschine geöffnet wird; dadurch vermeiden Sie, sich an den noch heißen

Geschirrteilen zu verbrennen und durch den entweichenden Dampf Teile in der Nähe der Geschirrspülmaschine zu beschädigen.

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Vorsicht

Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, darf während des heißen Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim Öffnen der Tür heißer Dampf entweichen.

Verwendung Ihres Geschirr

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.

Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus.

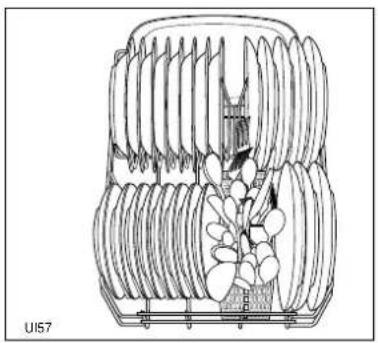

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

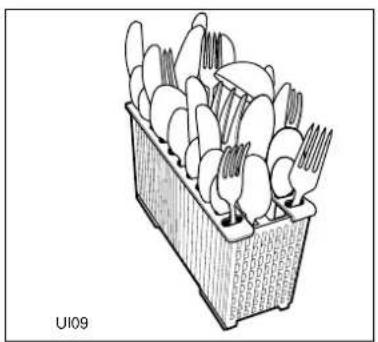

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden.

In die entsprechenden Fächer an beiden Seiten des Korbes werden Löffel, Dessertlöffel, Messer und Kleinbesteck eingeordnet.

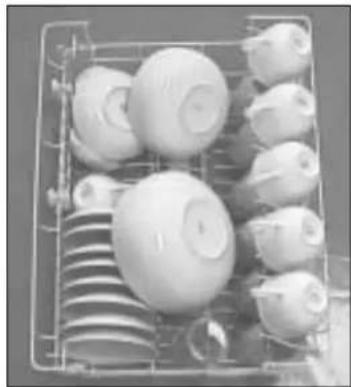

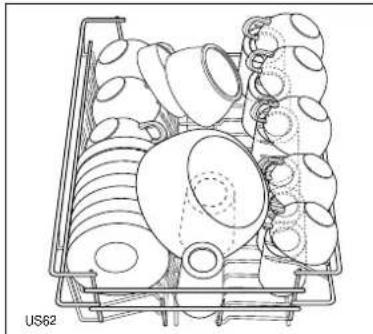

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

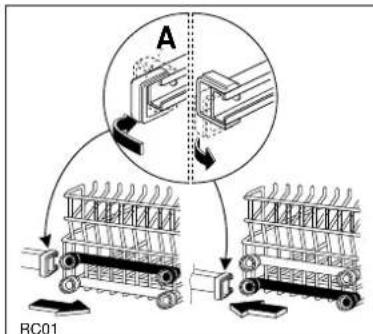

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.

2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Hinweis für Prüfinstitute

Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm:	EN 50242
Vergleichsprogramm:	BIO 50°C mit Vorspülen
Beladung:	8 Maßgedecke
Klarspülmittelwähler:	Position 4
Reinigerdosierung:	20 g im Behälter5 g auf dem Behälterdeckel

Abmessungen Breite 44.6 cm	Höhe 81.8 - 87.8 cmmax. Tiefe 57.5 cmmax. Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 HzLeistungsaufnahme Umwälzpumpe 200 WLeistungsaufnahme Heizelement 2100 WGesamtleistung 2300 W
Leitungswasserdruck min. 50 kPa (0.5 bar)	max. 800 kPa (8 bar)
Anschluß des Wasserzulaufschlauches Wasser kalt/warm max. 60°
Fassungsvermögen 8 Maßgedecke
