BEDIENUNGSANLEITUNG PWM-260 AFK

Sicherheitshinweise:

Lesen Sie diese aufmerk- sam durch und halten Sie

sich an sie, um Personen- und Sachschäden zu ver- meiden.

Ergänzende Informationen

Bedienungsanleitung vor Gebrauch lesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diese Mini-Waschmaschine entschieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugeben.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

Sollten Sie Fragen zum Gerät sowie zu Ersatz-/Zubehörteilen haben, kontaktieren Sie den Kundenservice über.

Bestimmungsgemäßer Gebrauch

• Das Gerät ist zum Waschen von leichten Textilien bei einer Temperatur von max. 60 °C geeignet.
• Das Gerät ist nicht zum Waschen von großen und schweren Textilien, wie Wollde-cken, Bettzeug oder Wintermäntel geeignet.
• Das Gerät ist nicht zum Waschen von Kochwäsche geeignet.
• Das Gerät ist nicht zum Bleichen oder Färben von Textilien geeignet.
• Das Gerät ist für den Privatgebrauch, nicht für eine gewerbliche Nutzung bestimmt.
• Nutzen Sie das Gerät nurwie in der Anleitung beschrieben. Jede weitere Verwendung gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

- Dieses Gerät kann von Kindern ab acht Jahren und älter sowie von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen verwendet werden, sofern sie zuvor in der sicheren Benutzung des Geräts unterwiesen worden sind und die einhergehenden Gefahren verstehen.

- Kinder dürfen mit dem Gerät nicht spielen.

- Reinigungsund Instandhaltungsmaßnahmen dürfen nur von Kindern über 8 Jahren und unter Aufsicht durchgeführt werden.

- Gerät und Kabel dürfen nicht in die Hände von Kindern unter 8 Jahren gelangen.

- Das Gerät ist nicht dafür vorgesehen, über eine externe Zeitschaltuhr oder separate Fernbedienung gesteuert zu werden.

- Bei Beschädigung des Netzkabels ist dieses durch den Hersteller, einen Kundendienstmitarbeiter oder eine in ähnlicher Weise qualifizierte Person auszutauschen, um eine Gefährdung zu vermeiden.

- Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

- Gehen Sie nie über die maximale Füllmenge hinaus (MAX-Markierung beachten!). Ist die Waschmaschine überfüllt, könnte Wasser aus dem Abflussschlauch während des Waschvorgangs austreten.

- Nehmen Sie keine Veränderungen am Gerät vor. Tauschen Sie auch das Netzkabel nicht selbst aus. Wenn das Gerät, die Anschlussleitung oder der Stecker des Gerätes beschädigt ist, muss es durch den Hersteller oder Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

Verletzungsgefahren

- Halten Sie Kinder und Tiere vom Gerät und Verpackungsmaterial fern. Es besteht Verletzungs- und Erstickungsgefahr!

- Fassen Sie niemals in die Schleudertrommel, bevor diese vollständig gestoppt hat.

• Stellen Sie bei nicht vorhandener Aufsicht sicher, dass das )erät kein Wasser enthält.
• 9erlegen Sie das Kabel so, dass es keine Stolpergefahr darstellt.
• Stellen Sie das)erät so auf, dass man es nicht am Kabel herunterziehen oder daran hängen bleiben kann.

Stromschlag- und Brandgefahr

- Schlie2en Sie das )erät nur an eine vorschriftsmäßig installierte Steckdose mit Schutzkontakten an. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell getrennt werden kann. Die 8etzspan3 nung muss mit den technischen Daten des )erätes übereinstimmen. 9erwenden Sie nur ordnungsgemäße Verlängerungskabel, deren technische Daten mit denen des )erätes übereinstimmen.

- Tauchen Sie das)erät, das 8etzkabel und den Stecker niemals in Wasser oder andere Flüssigkeiten ein und stellen Sie sicher, dass diese nicht in Wasser fallen oder nass werden können.

- Sollte das )erät ins Wasser fallen, unterbrechen Sie sofort die Stromzufuhr. Ver-suchen Sie nicht, es aus dem Wasser zu ziehen, während es am Stromnetz ange-schlossen ist!

- 9erwenden Sie das)erät nicht, wenn es eine 7ehlfunktion ha5e, heruntergefallen oder ins Wasser gefallen ist. Lassen Sie es vor der Inbetriebnahme in einer 7ach-werksta5 überprüfen.

- 4erühren Sie das 8etzkabel und den Stecker niemals mit feuchten Händen, wenn diese Komponenten an das Stromnetz angeschlossen sind.

- Schalten Sie das erät aus und ziehen Sie den 8etzstecker aus der Steckdose, wenn während des 4etriebes ein 7ehler auftri5 oder vor einem ewi5er.

- Ziehen Sie immer am Stecker und nie am 8etzkabel.

- 9erwenden Sie das)erät nur in geschlossenen Räumen.

- 9erwenden Sie das)erät nicht in Räumen, in denen sich leichtentzündlicher Staub oder giftige sowie e0plosive Dämpfe beInden.

- )eben Sie niemals Kleidung in das )erät, die vor kurzem mit Lösungsmi5eln wie z. 4. Waschbenzin in 4erührung gekommen sind.

- 4etreiben Sie das)erät nicht in einer sehr feuchten Umgebung oder

in der Nähe von brennbarem Material.

- Überprüfen Sie das Gerät vor jeder Inbetriebnahme auf Beschädigungen. Benutzen Sie es nur, wenn das Gerät, das Netzkabel und der Stecker keine Schäden aufweisen!

Vermeiden von Material, Sach und Geräteschäden

• Stellen Sie das Gerät immer auf einen trockenen, ebenen, festen und feuchtigkeits-beständigen Untergrund.
• Achten Sie darauf, dass der Abflussschlauch, der Zuflussschlauch und das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt werden und nicht mit heißen Flächen in Berührung kommen.
• Verwenden Sie nur im Lieferumfang enthaltenes oder vom Hersteller empfohlenes Zubehör.
• Halten Sie ausreichend Abstand zu Wärmequellen wie Herdplatten oder Öfen, um Geräteschäden zu vermeiden. Stellen Sie kein offenes Feuer, z. B. brennende Kerzen, in die direkte Nähe des Gerätes, Kabels und Steckers.
• Stellen Sie keine schweren oder heißen Gegenstände auf das Gerät.
• Lassen Sie das Gerät nicht fallen und setzen Sie es keinen starken Stößen aus.
• Setzen Sie das Gerät keinen extremen Temperaturen, starken Temperaturschwankungen, Nässe oder direkter Sonneneinstrahlung aus.
• Es darf kein Wasser wärmer als 60 °C verwendet werden, da sich ansonsten die Plas-tikwanne verformen könnte.
• Nehmen Sie alle Gegenstände, wie Schlüssel, Kleingeld etc., aus Taschen oA, um Beschädigungen an den Textilien und dem Gerät zu vermeiden.
• Verwenden Sie zum Reinigen des Gerätes keine ätzenden oder scheuernden Reinigungsmittel. Diese können die Oberfläche beschädigen.

Hygienehinweise

- Das Gerät kann mit möglichen Produktionsrückständen behaftet sein. Um gesund-heitliche Beeinträchtigungen zu vermeiden,

reinigen Sie das Gerät vor dem ersten Gebrauch (siehe Kapitel "Reinigung und Pflegej.

• Halten Sie das Gerät sauber.

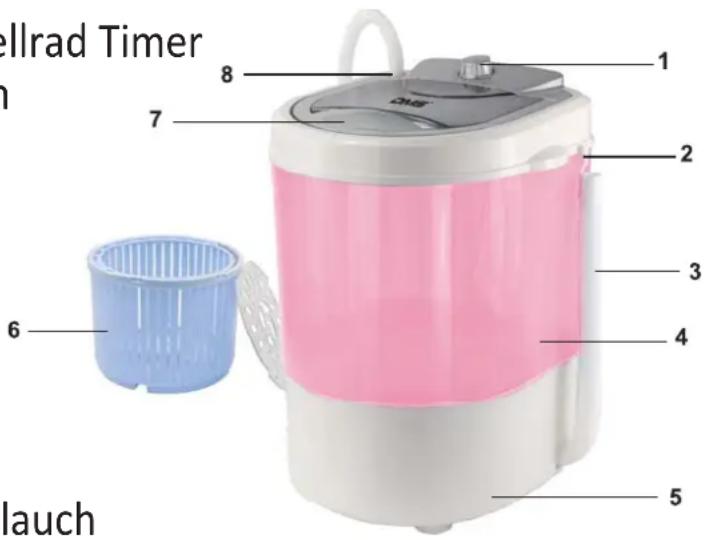

Lieferumfang und Geräteübersicht

1. Waschen - Schleudern Einstellrad Timer
2. Aufhängevorrichtung für den Abflussschlauch
3. Abflussschlauch
4. Waschtrommel
5. Motoreinheit
6. Schleudertrommel inkl. Abdeckung
7. Deckel
8. Anschluss für den Zuflussschlauch

Nicht abgebildet:

• Zuflussschlauch
• Netzkabel mit Stecker

Vor dem ersten Gebrauch

ACHTUNG!

• Das Gerät kann mit Produktionsrückständen behaftet sein. Reinigen Sie es gründlich vor dem ersten Gebrauch.
• Achten Sie darauf, dass der Abflussschlauch während des Waschvorgangs immer senkrecht an der Aufhängevorrichtung verankert ist.

• Erstickungsgefahr! Halten Sie Kinder und Tiere vom Verpackungsmaterial fern.

• Packen Sie alle Teile aus und überprüfen Sie den Lieferumfang auf Vollständigkeit (siehe Kapitel "Ueferumfang und Geräteübersicht") und Transportschäden. Falls die Bestandteile Schäden aufweisen sollten, verwenden Sie diese nicht(!), sondern kontaktieren Sie unseren Kundenservice.

• Ziehen Sie eventuelle Folien bzw. Aufkleber vom Gerät ab.

Bellrad Timer 1 2 3 4 5 6 7 8 lauch

1. Reinigen Sie das Gerät mit einem feuchten, weichen Tuch.
2. Stellen Sie das Gerät auf eine trockene, wasserbeständige sowie ebene Fläche in ausreichendem Abstand zu brennbaren Gegenständen auf. Achten Sie bitte darauf, dass das Gerät Kindern nicht zugänglich sein darf.
3. Befestigen Sie den Abflussschlauch (3) mithilfe des Hakens an der Aufhängevorrichtung (2).
4. Befüllen Sie die Waschtrommel (4) bis zur MAX-Markierung (ca. 10 Liter) mit klarem, maximal 60 °C warmem Wasser (siehe Kapitel "Benutzung", Abschnitt "Aufstellen, Befüllen und Anschließen").
5. Schließen Sie den Deckel (7).
6. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte 230 V Steckdose.
7. Stellen Sie das Waschen - Schleudern Einstellrad

(1) aufWaschen und den Timer. Las-sen Sie den Waschvorgang einmal durchlaufen.

1. Lassen Sie das Wasser über den Abflussschlauch (3) in ein Waschbecken 0.Ä. ab und wiederholen Sie diesen Vorgang ein weiteres Mal.

Nun ist die Waschmaschine betriebsbereit!

• Fassen Sie niemals in die Schleudertrommel, bevor diese vollständig gestoppt hat.
• Nehmen Sie alle Gegenstände, wie Schlüssel, Kleingeld etc., aus Taschen oA, um Beschädigungen an den Textilien und dem Gerät zu vermeiden.
• Geben Sie niemals Kleidung in das Gerät, die vor kurzem mit Lösungsmitteln wie z. B. Waschbenzin in Berührung gekommen sind.
• Es darf kein Wasser wärmer als 60 °C verwendet werden, da sich ansonsten die Plas-tikwanne verformen könnte.

• Achten Sie darauf, dass der Abflussschlauch während des Waschvorgangs immer senkrecht an der Aufhängevorrichtung verankert ist.

• Öffnen Sie den Deckel des Gerätes nicht während des Betriebes.

• Ziehen Sie immer den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht verwenden!

• Beachten Sie immer die Waschzettel an den Textilien, die Sie waschen wollen.
• Feine Textilien, wie Wolle oder Seide, sollten in einem Waschbeutel 0.Ä. gewaschen werden, um die Stoffe zu schonen.
• Reißverschlüsse sollten immer geschlossen werden, um Materialschäden zu vermeiden.
• Grober Schmutz, z. B. Sand, Lehm etc., sollte vorher abgeklopft werden, um den Abfluss des Gerätes nicht zu verstopfen.

Aufstellen, Befüllen und Anschließen

1. Stellen Sie das Gerät auf eine trockene, wasserbeständige sowie ebene Fläche in ausreichendem Abstand zu brennbaren Gegenständen auf.
2. Befestigen Sie den Abflussschlauch (3) mithilfe des Hakens an der Aufhängevorrichtung (2).
3. Öffnen Sie den Deckel (7) und befüllen Sie die Waschtrommel (4) mit max. 3 kg Textilien.
4. Zum Befüllen mit Wasser können Sie entweder den Zuflussschlauch oder einen Wassereimer verwenden:

Wassereimer

• Befüllen Sie den Eimer mit klarem, maximal 60 °C warmem Wasser.
• Schütten Sie das Wasser in die Waschtrommel (4). Achten Sie dabei darauf, dass Sie die MAX-Markierung nicht überschreiten.

Zuflussschlauch

• Schließen Sie den Zuflussschlauch an den Anschluss (8) am Gerät an.
• Schließen Sie den Zuflussschlauch mit dem Adapter an einen Wasserhahn an.
• Füllen Sie die Waschtrommel (4) bis zur MAX-Markierung mit klarem, maximal 60 °C warmem Wasser.

1. Füllen Sie für die Textilien geeignetes Waschmittel in die Waschtrommel (4). Be-achten Sie, dass Sie weniger Waschmittel benötigen als in einer herkömmlichen Waschmaschine.
2. Schließen Sie den Deckel (7).
3. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte 230 V Steckdose.

Waschen

1. Bewegen Sie den Waschen - Schleudern Einstellrad Timer (1), um zu waschen und wählen Sie die gewünschte Zeit (maximal 15 Minuten).
2. Das Gerät beginnt mit dem Waschvorgang.
3. Nach Ablauf der Waschzeit schaltet sich das Gerät automatisch ab.
4. Lassen Sie das Wasser über den Abflussschlauch (3) in ein Waschbecken o.Ä. ablaufen.

Spülen

1. Befüllen Sie die Waschtrommel (4) erneut mit klarem kalten oder lauwarmen Wasser aber geben Sie kein Waschmittel dazu.
2. Stellen Sie das Waschen - Schleudern Einstellrad (1) auf Waschen und auf die gewünschte Zeit (max. 15 Minuten).
3. Das Gerät beginnt mit dem Spülgang.
4. Nach Ablauf der Spülzeit schaltet sich das Gerät automatisch ab.
5. Lassen Sie das Wasser über den Abflussschlauch (3) in ein Waschbecken o.Ä. ablaufen.

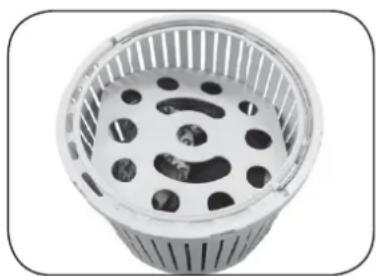

Schleudern

1. Öffnen Sie den Deckel (7) und nehmen Sie die nasse Wäsche aus der Waschtrommel (4).
2. Legen Sie die ggf. aufgeteilte, nasse Wäsche (max 1,5 kg) in die Schleudertrommel (6) und setzen Sie die Abdeckung anschließend ein.
3. Setzen Sie die Schleudertrommel (6) in die Waschtrom-mel (4). Achten Sie dabei darauf, dass sie richtig auf der Drehscheibe (A) sitzt. Damit die Schleudertrommel während des Schleuderns nicht von der Drehscheibe (A) springt, müssen die

Aussparungen am Boden der Schleudertrommel (6) korrekt auf den Gegenstücken der Drehscheibe (A) sitzen.

1. Schließen Sie den Deckel (7).
2. Stellen Sie sicher, dass der Abflussschlauch (3) in ein Waschbecken o. Ä. führt, sodass das Wasser während des Schleuderns ablaufen kann.
3. Stellen Sie das Waschen - Schleudern Einstellrad (1) auf Schleudern und auf die gewünschte Zeit (max. 15 Minuten).
4. Das Gerät beginnt mit dem Schleudergang.
5. Nach Ablauf der Schleuderzeit schaltet sich das Gerät automatisch ab.
6. Öffnen Sie den Deckel (7).
7. Lassen Sie die Schleudertrommel (6) vollständig stoppen, bevor Sie diese aus der Waschtrommel (4) herausnehmen.
8. Entnehmen Sie Ihre Wäsche aus der Schleudertrommel und hängen Sie sie wie gewohnt auf. Sollte die Wäsche noch zu nass sein, wiederholen Sie den Schleudergang.
9. Stellen Sie das Waschen - Schleudern Einstellrad (1) auf Aus und ziehen Sie den Netzstecker aus der Steckdose!

Reinigung und Pfleg

ACHTUNG!

• Tauchen Sie das Gerät, das Netzkabel und den Stecker niemals in Wasser oder andere Flüssigkeiten.
• Verwenden Sie zum Reinigen keine aggressiven, scheuernden oder giftigen Reini-gungsmittel. Diese können die Oberfläche beschädigen.

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.

• Wischen Sie das Gerät von außen und den Deckel mit einem sauberen, feuchten Tuch ab.

• Wischen Sie das Geräteinnere mit einem suberen, feuchten und weichen Tuch und mildem Reinigungsmittel ab. Lassen Sie anschließend einen Spülvorgang mit klarem Wasser durchlaufen (siehe Kapitel "Benutzung", Abschnitte "Aufstellen, Befüllen und Anschließen" und "Spülen").

• Lassen Sie das Gerät und alle Zubehörteile vollständig trocknen, bevor Sie sie verstauen.

• Bewahren Sie das Gerät an einem trockenen, vor Sonne geschützten sowie für Kinder und Tiere unzugänglichen Ort auf.

Halten Sie das Gerät arbeitsbereit. Sie sollten Kalkablagerungen vom Wasser entsprechend der Wasserqualität in Ihrer Gegend und der Häufigkeit der Verwendung regelmäßig mit einem Entkalkungsmittel entfernen. Befolgen Sie zur Entkalkung der Waschmaschine die Anleitung des Entkalkungsmittels.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie zunächst, ob Sie ein Problem selbst beheben können.

Versuchen Sie nicht, ein defektes elektrisches Gerät eigenständig zu reparieren!

Problem	Mögliche UrsachelLösung
Das Gerät lässt sich nicht einschalten.	Befindet sich das Waschen - Schleudern Einstellrad (1) auf Position Waschen oder Schleudern?Steckt der Netzstecker richtig in der Steckdose?Ist die Steckdose defekt? Probieren Sie eine andere Steckdose.Überprüfen Sie die Sicherung Ihres Netzanschlusses.
The device does not switch off.	Wird der Timer blockiert?
Während des Gebrauchs lässt sich ein unangenehmer Geruch feststellen.	Wird das Gerät zum ersten Mal verwendet? Eine Geruchsentwicklung tritt bei der ersten Benutzung neuer Geräte häufig auf. Der Geruch sollte verschwinden, nachdem Sie das Gerät mehrmals benutzt haben.Haben Sie das Gerät zuvor entkalkt? Spülen Sie es mit klarem Wasser aus.
Die Wäsche wird nicht sauber.	Ist das Gerät verschmutzt? Reinigen Sie es (siehe Kapitel "Reinigung und Pflege").Ist der Abfluss oder die Drehscheibe stark verschmutzt oder verstopft? Entfernen Sie die Verschmutzung/Verstopfung (siehe Abschnitt "Starke Verschmutzungen/Verstopfungen beheben").

Starke Verschmutzungen/Verstopfungen beheben

Sollte der Abfluss oder die Drehscheibe stark verschmutzt oder verstopft sein, reinigen Sie sie wie folgt:

• Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.
• Lösen Sie die Schrauben mit einem handelsüblichen Schraubendreher.
• Nehmen Sie die Abflussabdeckung bzw. die Drehscheibe aus der Waschtrommel heraus.
• Entfernen Sie die Verschmutzungen in der Waschtrommel sowie an der Abflussabdeckung bzw. der Drehscheibe.
• Setzen Sie die Abflussabdeckung bzw. die Drehscheibewiederin die Waschtrommel. Achten Sie auf den korrekten Sitz.
• Drehen Sie die Schrauben mit dem Schraubendreher wieder fest.

Technische Daten

Spannungsversorgung: 230 V\~50 Hz

Leistung: 260W

Schutzklasse:

Schutzart: I

Kapazität: IPX4

CE

- Waschtrommel: echte 3.0kg / max. 3.5 kg Wäsche max. 10 Liter Wasser

- Schleudertrommel: max. 1,5 kg Wäsche

Entsorgung

Dieses Symbol auf dem Produkt zeigt an, dass Ihr Elektro- oder Elektronik-Altgerät von Haushaltsabfällen getrennt entsorgt werden muss.

Die WEEE-Richtlinie (von engl.: Waste of Electrical and

Electronic Equipment; deutsch: Elektro- und Elektronikgeräte-Abfall) (2012/19/EU) wurde etabliert, um Produkte unter Verwendung der bestmöglichen Recyclingtechniken wiederzuverwerten, um die Auswirkungen auf die Umwelt zu minimieren, gefährliche Substanzen zu behandeln und weitere Deponien zu vermeiden. Wenden Sie sich für weitere Informationen über die korrekte Entsorgung von Elektro- und Elektronikgeräte-Abfall bitte an Ihre örtlichen Behörden.
