Produkttyp	Einbaubackofen
Marke	Whirlpool
Modell	AKP 502/01 IX
Farbe	Edelstahl
Abmessungen (H x B x T)	578 x 595 x 540 mm
Backofeninnenraum	ca. 65 l
Spannung	230 V, 50 Hz
Heizleistung	ca. 2,5 kW
Heizarten	Ober- und Unterhitze, Umluft, Grill, Turbogrill
Temperaturbereich	50 °C – 250 °C
Selbstreinigung	Katalytische Seitenwände
Kühlgebläse	Ja
Zubehör	Fettpfanne, Backblech, Grillrost, Spieß (optional), Pfannenset
Backofentür	Abnehmbar, mit Glaseinsatz
Beleuchtung	25 W, 230 V, E-14
Installation	Einbau, Belüftung erforderlich
Gewicht (ca.)	35 kg
Kundendienst	Zugelassene Kundendienststellen
Ersatzteile	Originalersatzteile über Kundendienst

Häufig gestellte Fragen - AKP 502/01 IX WHIRLPOOL

Wie schalte ich den Backofen ein?

Stellen Sie den Backofen-Wahlschalter auf die gewünschte Betriebsart und den Temperaturknebel auf die gewünschte Temperatur. Zusätzlich muss der Programmierer (falls vorhanden) korrekt eingestellt sein. Schalten Sie das Gerät über die Hauptschalter ein.

Warum heizt der Backofen nicht?

Überprüfen Sie die Spannungsversorgung, ob der Wahlschalter auf eine andere Position als 0 steht, ob Temperatur und Betriebsart gewählt wurden. Bei elektronischem Programmierer drücken Sie eine beliebige Taste, um den Backofen rückzustellen. Bei mechanischem Programmierer prüfen, ob er auf einer Position steht.

Wie reinige ich die katalytischen Seitenwände?

Schalten Sie den Backofen auf 200 °C und lassen Sie ihn eine Stunde ohne Inhalt eingeschaltet. Nach dem Abkühlen mit einem feuchten Schwamm abwischen. Keine Seife oder Reinigungsmittel verwenden, da sie die katalytische Emaille beschädigen können.

Wie kann ich die Backofentür abnehmen?

Öffnen Sie die Tür, klappen Sie die Hebel an den Scharnieren nach vorne, heben Sie sie an, bis sie einrasten, und nehmen Sie die Tür ab. Achten Sie darauf, die Scharnierhebel nicht auszuhaken. Nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

Wie wechsle ich die Backofenlampe?

Schalten Sie die Spannungsversorgung aus. Schrauben Sie die Lampenabdeckung ab. Wechseln Sie die Birne (nur 25 W, 230 V, E-14, T300 °C). Schrauben Sie die Abdeckung wieder fest und schalten Sie die Stromversorgung wieder ein.

Welche Backfunktionen gibt es?

Der Backofen bietet Ober- und Unterhitze, Umluft (Gebläse), Grill und Turbogrill (Grill + Umluft). Die genauen Funktionen können je nach Modell variieren.

Ist der Backofen selbstreinigend?

Ja, der Backofen verfügt über katalytische Seitenwände, die Fettspritzer absorbieren. Zur Selbstreinigung den Backofen auf 200 °C eine Stunde leeren laufen lassen.

Kann ich den Backofen unter einer Arbeitsplatte einbauen?

Ja, dafür muss ein Belüftungsspalt von mindestens 5 mm zwischen Backofenoberkante und Arbeitsplatte vorhanden sein. Die Belüftungsöffnungen im Gehäuse müssen mindestens 500 x 80 mm betragen.

Welches Zubehör ist enthalten?

Je nach Modell enthalten: Fettpfanne, Backblech, Grillrost, optional Spieß und Pfannenset (Rost, Fettpfanne, Greifzangen). Bitte die separaten Produktangaben beachten.

Wo finde ich die Servicenummer?

Die Servicenummer befindet sich auf dem Typenschild im Backofeninnenraum (bei geöffneter Tür sichtbar) nach dem Wort 'Service'. Sie steht auch im Garantieheft.

BEDIENUNGSANLEITUNG AKP 502/01 IX WHIRLPOOL

ELEKTRISCHER ANSCHLUSS SEITE 5

VOR DER BENUTZUNG DES OFENS SEITE 6

HINWEISE ZUM UMWELTSCHUTZ SEITE 6

HINWEISE UND ALLGEMEINE RATSCHLÄGE SEITE 6

BACKOFENZUBEHÖR SEITE 7

GARTABELLE SEITE 8

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

SEITE 9

ERST EINMAL SELBST PRÜFEN SEITE 10

KUNDENDIENST SEITE 11

CE-KONFORMITÄTSERKLÄRUNG SEITE 11

AUFSTELLUNG

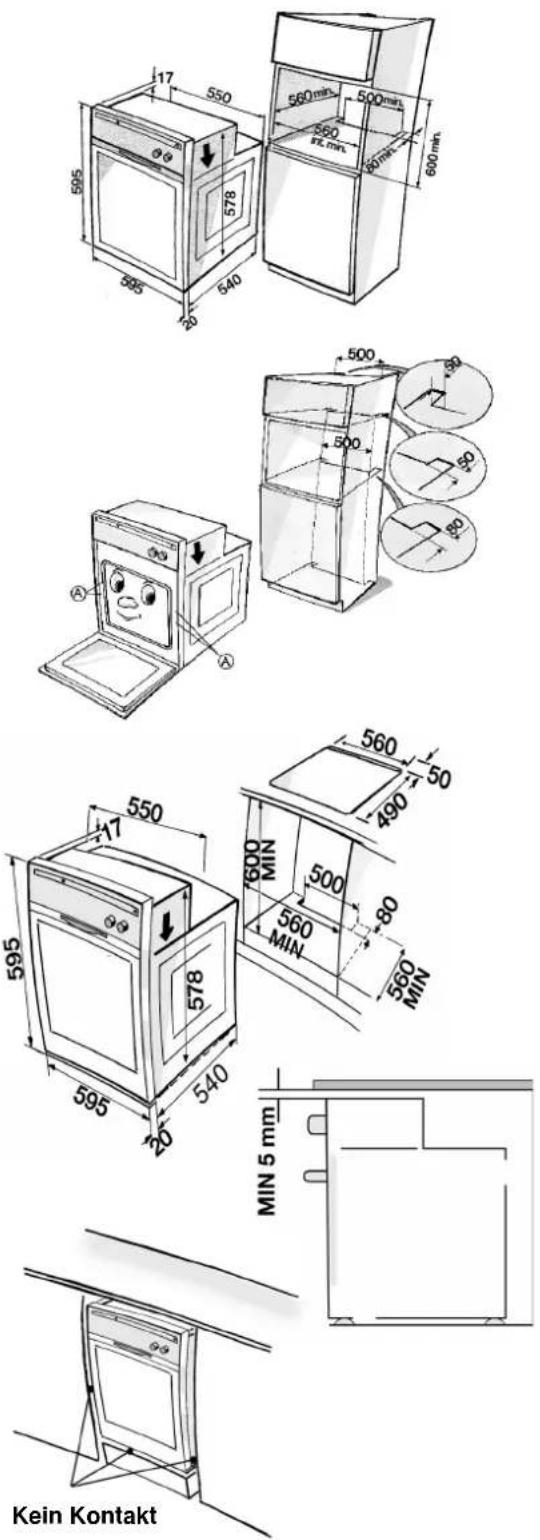

Technische Informationen für den Installateur

• Den Backofen nach Öffnen der Verpackung auf der Polystyrol-Unterlage stehen lassen und zuerst den elektrischen Anschluß durchführen. Wenn der Backofen direkt auf den Fußboden gestellt wird, kann die Leiste unterhalb der Backofentür beschädigt werden.
• Das Gerät nicht am Türgriff anheben. Wie in der Abbildung gezeigt an den Seiten (s. Pfeil) anheben.
• Überprüfen Sie das Gerät auf Transportschäden.

• Die Abmessungen des Backofens und die Einbaumaße können nebenstehender Skizze entnommen werden.

• Die an den Backofen angrenzenden Möbel müssen hitzebeständig sein (80°C).

- Das Gerät an den Seiten anheben und in die Schranknische einschieben. Es ist darauf zu achten, daß die Stromkabel nicht eingeklemmt werden.

- Um eine korrekte Belüftung zu gewährleisten, berücksichtigen Sie bitte die in der Abbildung angegebenen Belüftungsöffnungen (mindestens 500 x 80 mm und mindestens 500 x 50 mm im Innern).

- Den Backofen wie in nebenstehender Abbildung gezeigt mit den beigefügten Schrauben (A) am Möbelkörper befestigen.

- Einbau unter einer Arbeitsplatte: Der Backofen kann auch unter einer Arbeitsplatte eingebaut werden. Es ist jedoch auch in diesem Fall auf eine ausreichende Belüftung zu achten (siehe nebenstehende Skizze; mindestens 500 x 80 mm im Nischenboden).

HINWEIS: Um eine korrekte Belüftung zu gewährleisten berücksichtigen Sie bitte eine Belüftungsöffnungen (mindestens 500 x 80 mm oder gleichwertige Fläche) im Gehäuseunterteil.

Zwischen der Oberseite des Backofens und der Unterseite der Arbeitsplatte muß ein Spalt von mindestens 5 mm als Belüftungsöffnung freigelassen werden; dieser Spalt darf auf keinen Fall mit Zier- oder Verstärkungsleisten des Möbels verschlossen werden.

Während der Installation des Ofens darauf achten, daß die Seiten nicht die Vorderkanten des Einbaumöbels noch die daneben liegenden Schubladen und Türen (siehe Abbildung).

17 550 560min 500min 260 ft. min 300min 600min 595 585 578 640 120 A A3 500 500 500 500 560 50 490 550 17 595 578 540 20 600 MIN 500 80 560 MIN 560 MIN MIN 5 mm Kein Kontakt

ELEKTRISCHER ANSCHLUSS

• Achtung: Spannungsversorgung erst nach vollständigem Anschluß des Ofens einschalten.
• Der elektrische Anschluß muß unter Beachtung der Herstellervorschriften und Einhaltung der örtlichen Sicherheitsvorschriften von einer Fachkraft ausgeführt werden.
• Der Installateur ist für den korrekten elektrischen Anschluß und die Einhaltung der entsprechenden Sicherheitsvorschriften verantwortlich.
• Bei der Installation muß eine Schaltmöglichkeit mit einer Kontaktöffnungsweite von mindestens 3 mm vorgesehen werden, mit der das Gerät spannungsfrei gemacht werden kann.
  • Die Erdung des Backofens ist gesetzlich vorgeschrieben.
• Keine Vielfachsteckdosen oder Verlängerungskabel verwenden.
• Nach der Installation dürfen stromführende Teile nicht mehr zugänglich sein.

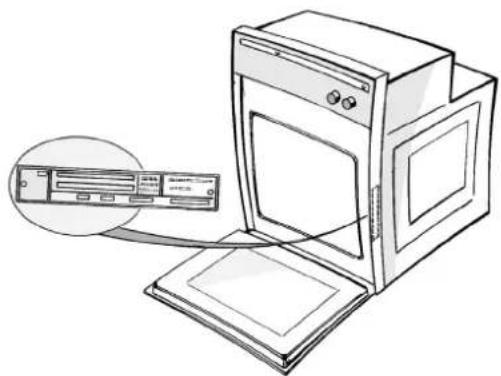

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der verfügbaren Netzspannung übereinstimmt. Das Typenschild befindet sich an der Vorderkante des Backofens (bei offener Tür sichtbar).

VOR DER BENUTZUNG DES OFENS

• Um Ihren Backofen optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung aufmerksam durch bewahren Sie sie danach gut auf.
• Entfernen Sie die Schutzkartons und Plastikfolien vom Gerät.

- Nehmen Sie die Zubehörteile aus dem Backofen, und heizen Sie das Gerät auf 200° C auf und lassen Sie es ca. eine Stunde eingeschaltet, um den Geruch von Isoliermaterial und Schutzfetten zu beseitigen. Bitte lassen Sie während dieser Zeit das Fenster geöffnet.

HINWEISE ZUM UMWELTSCHUTZ

1. Verpackung

- Das Verpackungsmaterial kann zu 100% recycelt werden; das wird vom Recycling-Symbol bestätigt.

2. Elektrohaushaltsgeräte

• Die Elektrohaushaltsgeräte wurden mit recycelbaren Materialien hergestellt. Bei Entsorgung die geltenden örtlichen Umweltschutzvorschriften einhalten. Bitte das Gerät unbrauchbar machen: dazu das Stromkabel durchschneiden.

HINWEISE UND ALLGEMEINE RATSCHLÄGE

• Vor Wartungsarbeiten am Backofen ist die Spannungsversorgung abzuschalten.
• Halten Sie während und nach der Benutzung des Gerätes Kinder davon fern!
• Eventuelle Reparaturen oder Eingriffe dürfen ausschließlich durch Fachpersonal vorgenommen werden.
• Vergewissern Sie sich, daß die Stromkabel anderer in der Nähe des Herdes verwendeter Geräte keine heißen Teile berühren oder in der Backofentür eingeklemmt werden.
• Verwenden Sie stets Backofenhandschuhe, um heiße Gerichte oder Pfannen und Roste zu entnehmen.

- Decken Sie den Backofenboden nicht mit Aluminiumfolie ab.

- Stellen Sie kein brennbares Material in den Backofen. Falls der Backofen versehentlich eingeschaltet wird, kann dieses Feuer fangen.

- Der Ofen ist mit einem Luftkühlsystem ausgestattet, um übermäßige Temperaturen an der Ofenvorderseite und dem Gerätemöbel zu vermeiden.

- Nach Kochzeiten von mehr als einer Stunde bei Temperaturen von über 200° C wird empfohlen, den Ofen und das Möbel abkühlen zu lassen. Nach Ablauf der Garzeit den Ofen bei allen Kochfunktionen außer Grillfunktion eingeschaltet lassen, mit dem "Temperaturknebel" etwa 15 Minuten lang in der "0"-Position. Die Backofentür muß während des Abkühlens geschlossen sein.

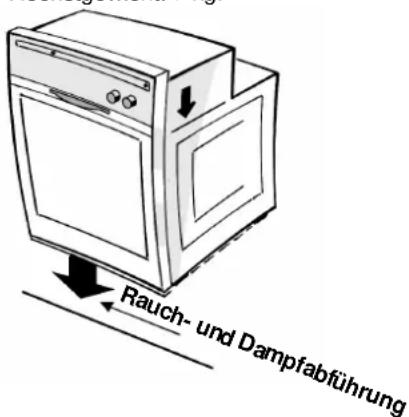

- Während des Garvorgangs verdampft das in den Speisen enthaltene Wasser. Es ist somit erforderlich, den Ofen von Dampf und Rauch

zu entlüften. Aus Sicherheitsgründen und um die Optik Ihrer Kücheneinrichtung zu berücksichtigen haben wir uns für eine Öffnung im unteren Bereich des Ofens entschieden.

Eventuell tritt Dampf in diesem Bereich aus (siehe Abbildung). Es handelt sich um einen ganz normalen Vorgang. Der untere Rand kann nach Entfernen der Ofentür gereinigt werden, wie an anderer Stelle des Kapitels beschrieben wird "Reinigung des Backofens und des Zubehörs". Es ist möglich, dass nicht der gesamte Dampf den Offeninnenraum verlässt. Daher ist beim Öffnen der Ofentüre besondere Vorsicht geboten!

- Keine schweren Gewichte auf die offene Ofentür stellen, da die Ofenröhre und die Scharniere beschädigt werden können. Höchstgewicht: 7 kg.

Rauch- und Dampfabführung

BACKOFENZUBEHÖR

• Die Zubehörausstattung hängt von dem jeweiligen Modell ab (siehe separate Produktangaben).

Fettpfanne 1

Die Fettpfanne dient zum Auffangen von Fett oder Speisestücken, wenn sie unter dem Rost benutzt wird; oder als Blech z.B. zum Garen von Fleisch, Hähnchen, Fisch mit oder ohne Gemüse. Bei Verwendung der Fettpfanne unter dem Rost, etwas Wasser hineingeben, um Fettspritzer und Rauch zu vermeiden.

Backblech 2

Zum Backen von Plätzchen, Baisers, Pizza etc.

Rost 3

Der Rost kann zum Grillen benutzt werden oder er dient als Ablagefläche für Kuchenbleche, Kuchenformen und anderer Behälter. Er kann auf allen Ebenen des Ofens eingeschoben werden.

Selbstreinigende katalytische Seitenwände (geräteabhängig) 4

Diese Seitenwände der katalytischen Platten sind mit einer feinporigen Beschichtung überzogen, welche Fettspritzer absorbiert. Wir empfehlen, nach einem Garvorgang mit besonders fettigen Speise eine Selbstreinigung durchzuführen.

1. Um den Backofen zu reinigen, auf 200° C einschalten und ihn ohne Inhalt etwa eine Stunde eingeschaltet lassen.

2. Nach Zyklusende und wenn der Ofen abgekühlt ist, einen feuchten Schwamm benutzen, um eventuelle Speisereste zu beseitigen. Keine Seife oder Reinigungsmittel verwenden, da sie die katalytische Emaille beschädigen könnten.

Spieß (je nach Modell) 5

Den Spieß wie in dem entsprechenden Kapitel der separaten Produktangaben verwenden.

Pfannenset 6

Der Set umfaßt einen Rost 6eine Fettpfanne 6nd eine oder zwei Greifzangen 6c. Dieses Zubehör wird auf den Rost gestellt 3 und mit der Grill-Funktion verwendet.

N.B: Die Ofenfunktion hängt von dem jeweiligen Modell ab: beziehen Sie sich auf die separaten Produktangaben.

Speisen	Ober- und Unterhitze			Gebläse			Ober- und Unterhitze + Gebläse
Fleisch	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)
Lammfleisch (1,5 Kg) 200	2 90-120	200	2 75-85	180	2 80-110
Ziegenlammbraten (1,5 Kg)	200	2 90-120	200	2 75-85	180	2 80-110
Hammelfleisch (1,5 Kg)	200	2 90-120	200	2 75-85	180	2 80-110
Kalbfleisch (1,5 Kg) 180	2 90-120	200	2 75-85	170	2 80-110
Rindfleisch (1 Kg) 180	90-120	200	2 65-75	170	2 80-110
Schweinefleisch (1 Kg) 180	2 100-130	200	2 65-75	170	2 90-120
Kaninchen (1,5 Kg)	180	2 100-110	200	3 75-85	170	2 90-120
Hähnchen (1 Kg)	200	2	65-75	200	2	60-70	200	2	65-75
Truthahn (3 Kg)	180	2	180-200	200	2	130-150	180	2	180-200
Gans (2 Kg)	180	2	140-160	200	2	90-100	180	2	140-160
Ente (1,5 Kg)	180	2	90-120	200	2	75-85	180	2	90-110
Fisch (~ 1 kg)
Schweinskopf	180	2	45-55	180	2	40-50	170	2	45-55
Seebarsch	180	2	60-80	180	2	40-50	170	2	60-80
Lachs	180	2	60-80	180	2	40-50	170	2	60-80
Thunfisch	180	2	60-80	180	2	40-50	170	2	60-80
Forelle	180	2	45-55	180	3	40-50	170	2	45-55
Fischfilet (1 kg)
Schwertfisch	170	2	35-45	180	3	35-45	170	2	35-45
Thunfisch	170	2	35-45	180	3	35-45	170	2	35-45
Lachs	170	2	35-45	180	3	35-45	170	2	35-45
Kabeljau	170	2	35-45	180	3	35-45	170	2	35-45
Gemüse
Gefüllte Paprika	180	2	50-70	180	2	40-50	170	2	50-70
Gefüllte Tomaten	180	2	50-70	180	3	55-65	170	2	50-70
Gebackene Kartoffeln	180	2	40-50	200	3	55-65	180	2	40-50
Rohes gratiniertes Gemüse	180	2	40-50	200	3	65-75	180	2	40-50
Nachspeisen usw.
Hefekuchen	150	2	35-45	150	3	30-40	150	2	35-45
Torte (Obst-, Käsetorte)	160	2	60-80	160	3	45-55	160	2	60-80
Mürbeteigkuchen	170	2	30-40	160	3	45-55	170	2	30-40
Strudel	180	2	40-50	190	3	45-50	180	2	40-50
Plätzchen	140	2	20-35	150	1-3	25-35	140	2-4	20-35
Eclair	150	2	30-40	170	2-3	30-40	150	2-4	30-40
Gemüsekuchen	160	2	50-60	160	3	45-55	160	2	50-60
Brot	180	2	30-40	220	2	50-60	180	2	30-40
Pizza	225	2	10-15	250	1-3	30-40	225	2	10-15
Lasagne	180	2	35-45	200	3	35-45	180	2	35-45
Vol-au-vents	180	2	15-25	200	1-3	15-20	180	2-4	15-25
Soufflés	160	2	40-50	180	2	45-55	160	2	40-50

N.B.: Die Temperaturen und Garzeiten stellen lediglich Richtwerte dar. Die Funktionen des Backofens sind je nach Modell verschieden. Siehe separate Produktangaben.

GARTABELLE

Speisen	Grill			Turbogrill
	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)
Rippenstück 200 4 25-35 225 3	20-30
Schnitzel 200 4 20-30 225 3 15-	25
Würstchen 200 4 25-35 225 3 20-30
Schweinekotelett 200 4 20-30 225 3 15-25
Fisch 200 4 20-30 220 3 15-25
Hähnchenschenkel 200 4 30-40	200 3 30-40
Bratspießchen 200 4 25-35 200 3 25-35
Rippchen 200 4 35-45 200 3 35-45
1/2 Hähnchen 200 3 45-55 200 3 45-55
Ganzes Hähnchen -	-	-	200 3 60-70
Braten (Schwein, Rind, Kalb) (~1 kg)	-	-	-	175	2	90-100
Ente	-	-	-	180	2	90-120
Lammkeule	-	-	-	200	2	80-100
Roast Beef	-	-	-	200	2	40-60

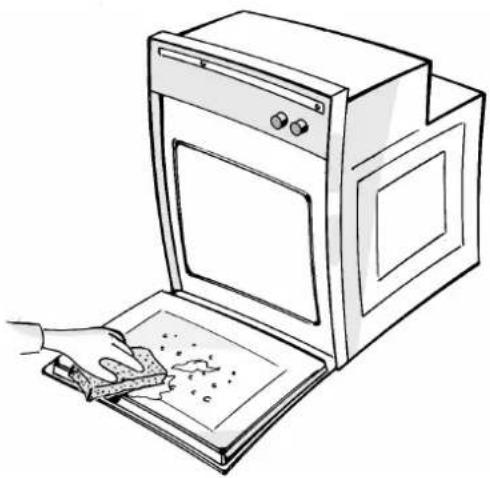

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

• Nach Garende den Ofen abkühlen lassen und dann reinigen, um das Anbrennen von Speiserückständen zu beseitigen.
• Bei angebrannten Verschmutzungen handelsübliche Spezialreinigungsmittel verwenden. Die Herstellerangaben sind genau zu befolgen.
• Gehäuse des Geräts mit einem Schwamm und lauwarmem Wasser reinigen.
• Keine Scheuermittel oder Metallschwämmchen verwenden.
  • Die Glasteile der Tür mit einem Flüssigreiniger reinigen.
  • Die Zubehörteile von Hand mit einem Backofenreiniger oder im Geschirrspüler reinigen.
• Bei längeren Garzeiten oder während des gleichzeitigen Garens auf mehreren Ebenen von stark wasserhaltigen Speisen (Pizza, gefüllte Gemüse etc.) kann sich an der Innenseite der Türdichtung Kondenswasser niederschlagen. Bitte nach Abkühlen des Ofens mit einem Tuch oder Schwamm abtrocknen.

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

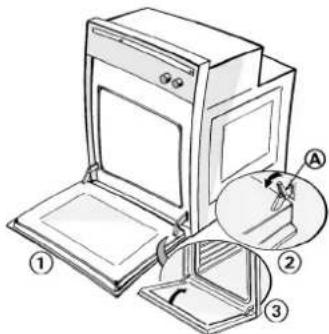

Abnehmen der Backofentür (zur Reinigung)

1. Ofentür öffnen.
2. Hebel (A) an den Scharnieren nach vorne klappen.
3. Hebel anheben, bis sie einrasten, und dann die Ofentür abnehmen.
4. Achtung: Während der Reinigung darauf achten, die Scharnierhebel nicht auszuhaken.
5. Ofentür nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

Reinigung der Backofendecke durch Herunterklappen des Grill-Heizelements (je nach Modell)

• Versuchen Sie nicht, den Ofen zu reinigen, wenn er noch warm ist.
• Zur Reinigung der Backofendecke das Heizelement gleichzeitig nach vorne ziehen und herunterklappen.
• Den Backofen reinigen, und das Heizelement anschließend wieder korrekt in seine Ausgangsposition bringen.

Auswechseln der Glühbirne

1. Spannungsversorgung des Geräts abschalten.
2. Lampenabdeckung abschrauben.
3. Birne auswechseln (s. Hinweis).
4. Lampenabdeckung anschrauben.
5. Stromversorgung des Geräts wieder einschalten.

Auswechseln der seitlichen Glühbirne (falls vorhanden)

1. Spannungsversorgung des Geräts abschalten.
2. Den Zubehörrost seitlich links abnehmen.
3. Einen Schraubenzieher unter der Lampenabdeckung ansetzen und diese abnehmen.
4. Lampe auswechseln (siehe "Anmerkung").
5. Die Lampenabdeckung wieder einsetzen und drücken, bis sie einrastet.
6. Den seitlichen Zubehörrost wieder anbringen.
7. Netzstecker einstecken.

Anmerkung:

Nur Glühbirnen mit 25 W 230 V, Typ E - 14, T300° C verwenden, die Sie bei unserem Kundendienst erhalten.

Der Backofen heizt nicht auf

• Gerät aus- und wieder einschalten, um zu prüfen, ob die Störung behoben ist.
• Prüfen, ob das Gerät mit Strom versorgt ist.
• Steht der Backofen-Wahlschalter auf "0" ?

• Prüfen, ob die Temperatur und die Betriebsart gewählt wurden.

• Zeigt der elektronische Programmierer (geräteabhängig) "OFF" an, drücken Sie eine beliebige Taste, um den Backofen rückzustellen, und geben Sie die Uhrzeit ein.

• Prüfen, ob der mechanische Programmierer (geräteabhängig) auf Position steht.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Versuchen Sie, die Störung selbst zu beheben (siehe "Erst einmal selbst prüfen").
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Falls die Störung nach den o.g. Kontrollen weiterhin bestehen bleibt oder erneut auftritt, rufen Sie bitte den Kundendienst.

Geben Sie dabei stets an:

• eine kurze Beschreibung der Störung,
  • Gerät und Modellnummer,
  • Die Servicenummer (Ziffer hinter dem Wort "Service" auf dem Typenschild) befindet sich rechts im Backofeninnenraum (bei geöffneter Tür sichtbar). Die Servicenummern finden Sie auch im Garantieheft,
• Ihre vollständige Anschrift und Telefonnummer mit Vorwahl.
  Fordern Sie für Reparaturen mit Garantieanspruch ausschließlich den Eingriff der Zugelassenen Kundendienststellen der Herstellerfirma an, wie in den
  Garantiebedingungen vorgeschrieben.
  angehören, lassen Sie sich eine Bescheinigung über den ausgeführten Eingriff ausstellen und stellen Sie sicher, dass Originalersatzteile der Herstellerfirma verwendet wurden.
  Diese einfachen Regeln sollten Sie zur Gewährleistung von Qualität und Produktsicherheit unbedingt befolgen.

Sollten Sie hingegen Techniker in Anspruch nehmen, die nicht den vom Hersteller zugelassenen Kundendienststellen

CE-KONFORMITÄTSERKLÄRUNG

• Diese Elektrohaushaltsgeräte sind für den Kontakt mit Lebensmitteln bestimmt und entsprechen der EWG-Richtlinie 89/109.
• Sie wurden nur als Kochgeräte entworfen. Jeder andere Gebrauch (z.B. zum Heizen von Räumen) wird als bestimmungsfremd und somit als gefährlich angesehen.
• Dieses Geräte wurden gemäß folgenden Richtlinien entworfen, hergestellt und verkauft:
• Sicherheitsvorschriften der EWG-Richtlinie "Niederspannung" Nr. 73/23.
• Schutzvorschriften der EWG-Richtlinie "EMV" Nr. 89/336.
• Vorschriften der EWG-Richtlinie Nr. 93/68.
