Marke	Whirlpool
Modell	AKP 630 AV
Produkttyp	Einbau-Backofen
Abmessungen (B x H x T)	595 x 595 x 540 mm
Gewicht	ca. 30 kg
Energieversorgung	230 V ~ 50 Hz
Heizarten	Ober- und Unterhitze, Umluft, Grill, Turbogrill, Ober- und Unterhitze mit Gebläse
Temperaturbereich	50 – 250 °C
Garraumvolumen	ca. 65 Liter
Reinigungssystem	Katalytische Selbstreinigung (Seitenwände)
Zubehör	Fettpfanne, Backblech, Rost, Spieß (je nach Modell)
Tür	Abnehmbar für leichte Reinigung
Beleuchtung	25 W, 230 V, E14
Kühlung	Kühlgebläse für niedrige Fronttemperaturen
Installation	Einbau unter Arbeitsplatte oder in Hochschrank
Sicherheit	Spannungsversorgung abschaltbar, Türkontaktschalter
Kundendienst	Servicenummer auf Typenschild

Häufig gestellte Fragen - AKP 630 AV WHIRLPOOL

Wie schließe ich den Backofen elektrisch an?

Der elektrische Anschluss muss von einer Fachkraft gemäß den örtlichen Sicherheitsvorschriften durchgeführt werden. Die Spannung muss mit der auf dem Typenschild angegebenen übereinstimmen (230 V ~ 50 Hz). Eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm ist erforderlich. Die Erdung ist gesetzlich vorgeschrieben. Keine Verlängerungskabel oder Mehrfachsteckdosen verwenden.

Wie reinige ich den Backofen?

Lassen Sie den Backofen abkühlen und reinigen Sie ihn mit einem Schwamm und lauwarmem Wasser. Verwenden Sie keine Scheuermittel oder Metallschwämme. Die Glasteile der Tür mit einem Flüssigreiniger säubern. Zubehör kann von Hand mit Backofenreiniger oder im Geschirrspüler gereinigt werden. Die katalytischen Seitenwände reinigen sich selbst, wenn der Ofen auf 200 °C etwa eine Stunde leer läuft.

Wie wechsle ich die Backofenlampe aus?

Schalten Sie die Spannungsversorgung aus. Schrauben Sie die Lampenabdeckung ab und tauschen Sie die Birne gegen eine neue mit 25 W, 230 V, Typ E-14, T300 °C aus. Setzen Sie die Abdeckung wieder auf und schalten Sie die Spannung wieder ein.

Was tun, wenn der Backofen nicht heizt?

Prüfen Sie, ob das Gerät eingeschaltet ist und die Stromversorgung funktioniert. Überprüfen Sie, ob der Backofen-Wahlschalter nicht auf „0“ steht und ob Temperatur und Betriebsart gewählt sind. Bei elektronischen Programmierern ggf. die Uhrzeit einstellen. Falls der mechanische Programmierer auf steht, ändern Sie die Position.

Wie kann ich die Backofentür zur Reinigung abnehmen?

Öffnen Sie die Tür. Klappen Sie die Hebel (A) an den Scharnieren nach vorne. Heben Sie die Hebel an, bis sie einrasten, und nehmen Sie dann die Tür ab. Nach der Reinigung setzen Sie die Tür in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, die Scharnierhebel nicht auszuhaken.

Welche Zubehörteile sind im Lieferumfang enthalten?

Die Ausstattung hängt vom Modell ab. Üblicherweise enthalten: Fettpfanne (1), Backblech (2), Rost (3), ggf. Spieß (5) und Pfannenset (6). Die katalytischen Seitenwände (4) sind bei einigen Modellen verbaut.

Wie verwende ich die Grillfunktion?

Wählen Sie die Grill- oder Turbogrill-Funktion am Wahlschalter. Die empfohlenen Temperaturen und Ebenen entnehmen Sie der Gartabelle. Verwenden Sie den Rost auf der oberen Ebene (z.B. Ebene 4) und legen Sie das Grillgut darauf. Achten Sie auf ausreichende Lüftung.

Wie reinige ich die katalytischen Seitenwände?

Die katalytischen Platten absorbieren Fett. Nach einem Garvorgang mit fettigen Speisen den Backofen auf 200 °C leeren und etwa eine Stunde laufen lassen. Nach dem Abkühlen eventuelle Rückstände mit einem feuchten Schwamm entfernen. Keine Seife oder Reinigungsmittel verwenden.

Wo finde ich die Servicenummer?

Die Servicenummer (Ziffer nach „Service“) befindet sich auf dem Typenschild im Backofeninnenraum rechts bei geöffneter Tür. Sie ist auch im Garantieheft zu finden.

Welche Backfunktionen stehen zur Verfügung?

Der Backofen bietet folgende Funktionen: Ober- und Unterhitze, Umluft (Gebläse), Kombination Ober- und Unterhitze mit Gebläse, Grill und Turbogrill. Die genauen Funktionen können je nach Modell variieren.

BEDIENUNGSANLEITUNG AKP 630 AV WHIRLPOOL

ELEKTRISCHER ANSCHLUSS

SEITE 5

VOR DER BENUTZUNG DES OFENS

SEITE 6

HINWEISE ZUM UMWELTSCHUTZ

SEITE 6

HINWEISE UND ALLGEMEINE RATSCHLÄGE

SEITE 6

BACKOFENZUBEHÖR

SEITE 7

GARTABELLE

SEITE 8

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

SEITE 9

ERST EINMAL SELBST PRÜFEN

SEITE 10

KUNDENDIENST

SEITE 11

CE-KONFORMITÄTSERKLÄRUNG

SEITE 11

AUFSTELLUNG

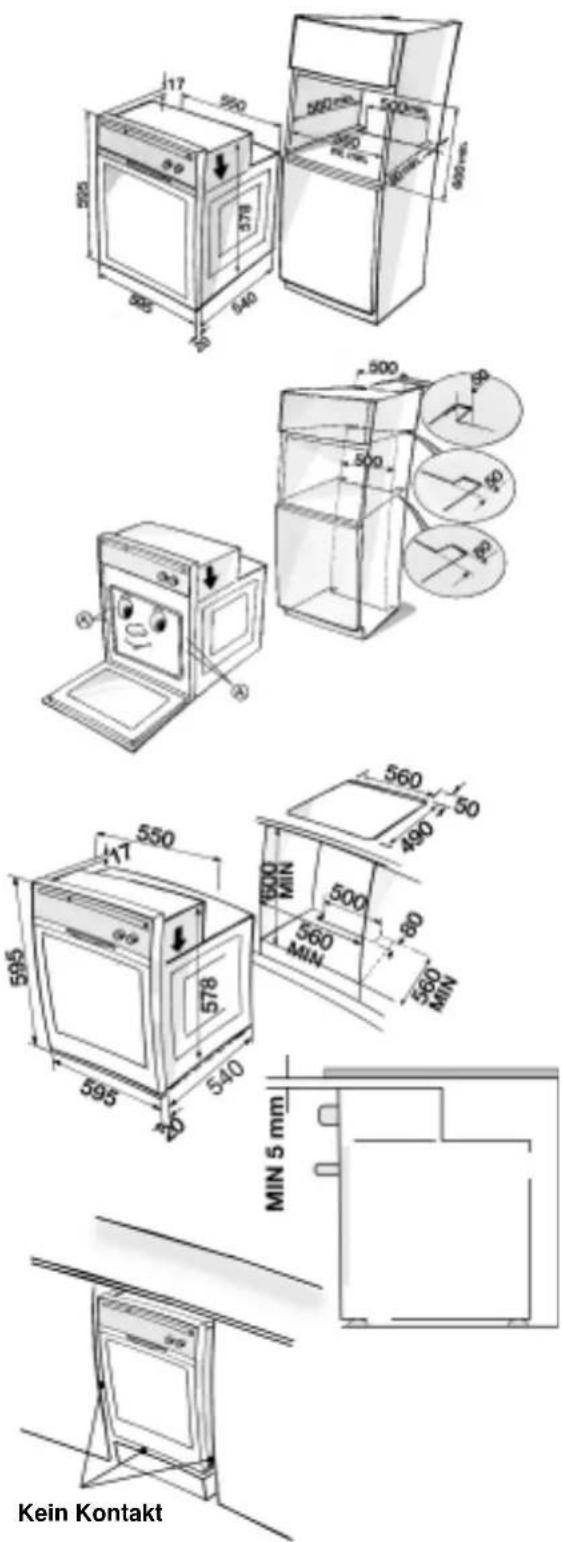

Technische Informationen für den Installateur

• Den Backofen nach Öffnen der Verpackung auf der Polystyrol-Unterlage stehen lassen und zuerst den elektrischen Anschluß durchführen. Wenn der Backofen direkt auf den Fußboden gestellt wird, kann die Leiste unterhalb der Backofentür beschädigt werden.
• Das Gerät nicht am Türgriff anheben. Wie in der Abbildung gezeigt an den Seiten (s. Pfeil) anheben.
• Überprüfen Sie das Gerät auf Transportschäden.
  • Die Abmessungen des Backofens und die Einbaumaße können nebenstehender Skizze entnommen werden.
  • Die an den Backofen angrenzenden Möbel müssen hitzebeständig sein (80°C).
• Das Gerät an den Seiten anheben und in die Schranknische einschieben. Es ist darauf zu achten, daß die Stromkabel nicht eingeklemmt werden.
• Um eine korrekte Belüftung zu gewährleisten, berücksichtigen Sie bitte die in der Abbildung angegebenen Belüftungsöffnungen (mindestens 500 x 80 mm und mindestens 500 x 50 mm im Innern).
• Den Backofen wie in nebenstehender Abbildung gezeigt mit den beigefügten Schrauben (A) am Möbelkörper befestigen.
• Einbau unter einer Arbeitsplatte: Der Backofen kann auch unter einer Arbeitsplatte eingebaut werden. Es ist jedoch auch in diesem Fall auf eine ausreichende Belüftung zu achten (siehe nebenstehende Skizze; mindestens 500 x 80 mm im Nischenboden).

HINWEIS: Um eine korrekte Belüftung zu gewährleisten berücksichtigen Sie bitte eine Belüftungsöffnungen (mindestens 500 x 80 mm oder gleichwertige Fläche) im Gehäuseunterteil.

Zwischen der Oberseite des Backofens und der Unterseite der Arbeitsplatte muß ein Spalt von mindestens 5 mm als Belüftungsöffnung freigelassen werden; dieser Spalt darf auf keinen Fall mit Zier- oder Verstärkungsleisten des Möbels verschlossen werden.

Während der Installation des Ofens darauf achten, daß die Seiten nicht die Vorderkanten des Einbaumöbels noch die daneben liegenden Schubladen und Türen (siehe Abbildung).

17 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 50 595 595 540 578 578 595 595 595 595 595 595 595 595 595 595 595 595 595 595 595 595 595 MIN 5 mm Min 5 mm Kein Kontakt

ELEKTRISCHER ANSCHLUSS

• Achtung: Spannungsversorgung erst nach vollständigem Anschluß des Ofens einschalten.
• Der elektrische Anschluß muß unter Beachtung der Herstellervorschriften und Einhaltung der örtlichen Sicherheitsvorschriften von einer Fachkraft ausgeführt werden.
• Der Installateur ist für den korrekten elektrischen Anschluß und die Einhaltung der entsprechenden Sicherheitsvorschriften verantwortlich.
• Bei der Installation muß eine Schaltmöglichkeit mit einer Kontaktöffnungsweite von mindestens 3 mm vorgesehen werden, mit der das Gerät spannungsfrei gemacht werden kann.
  • Die Erdung des Backofens ist gesetzlich vorgeschrieben.
• Keine Vielfachsteckdosen oder Verlängerungskabel verwenden.
• Nach der Installation dürfen stromführende Teile nicht mehr zugänglich sein.

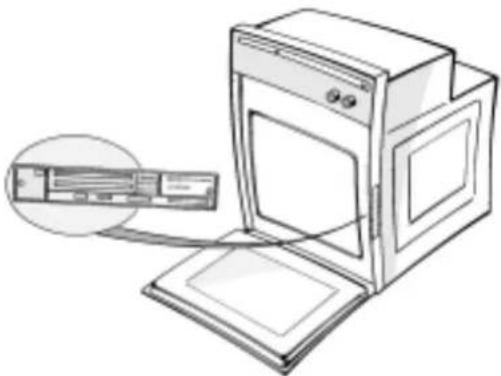

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der verfügbaren Netzspannung übereinstimmt. Das Typenschild befindet sich an der Vorderkante des Backofens (bei offener Tür sichtbar).

VOR DER BENUTZUNG DES OFENS

• Um Ihren Backofen optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung aufmerksam durch und bewahren Sie sie danach gut auf.
• Entfernen Sie die Schutzkartons und Plastikfolien vom Gerät.

- Nehmen Sie die Zubehörteile aus dem Backofen, und heizen Sie das Gerät auf 200° C auf und lassen Sie es ca. eine Stunde eingeschaltet, um den Geruch von Isoliermaterial und Schutzfetten zu beseitigen. Bitte lassen Sie während dieser Zeit das Fenster geöffnet.

HINWEISE ZUM UMWELTSCHUTZ

1. Verpackung

- Das Verpackungsmaterial kann zu 100% recycelt werden; das wird vom Recycling-Symbol bestätigt.

2. Elektrohaushaltsgeräte

• Die Elektrohaushaltsgeräte wurden mit recycelbaren Materialien hergestellt. Bei Entsorgung die geltenden örtlichen Umweltschutzvorschriften einhalten. Bitte das Gerät unbrauchbar machen: dazu das

Stromkabel durchschneiden.

HINWEISE UND ALLGEMEINE RATSCHLÄGE

• Vor Wartungsarbeiten am Backofen ist die Spannungsversorgung abzuschalten.
• Während des Betriebs des Herdes Kinder fernhalten.
• Eventuelle Reparaturen oder Eingriffe dürfen ausschließlich durch Fachpersonal vorgenommen werden.
• Vergewissern Sie sich, daß die Stromkabel anderer in der Nähe des Herdes verwendeter Geräte keine heißen Teile berühren oder in der Backofentür eingeklemmt werden.
• Verwenden Sie stets Backofenhandschuhe, um heiße Gerichte oder Pfannen und Roste zu entnehmen.

- Decken Sie den Backofenboden nicht mit Aluminiumfolie ab.

• Stellen Sie kein brennbares Material in den Backofen. Falls der Backofen versehentlich eingeschaltet wird, kann dieses Feuer fangen.
• Der Ofen ist mit einem Luftkühlsystem ausgestattet, um übermäßige Temperaturen an der Ofenvorderseite und dem Gerätemöbel zu vermeiden.
• Nach Kochzeiten von mehr als einer Stunde bei Temperaturen von über 200°C wird empfohlen, den Ofen und das Möbel abkühlen zu lassen. Nach Ablauf der Garzeit den Ofen bei allen Kochfunktionen außer Grillfunktion eingeschaltet lassen, mit dem "Temperaturknebel" etwa 15 Minuten lang in der "0"-Position. Die Backofentür muß während des Abkühlens geschlossen sein.

- Während des Garvorgangs verdampft das in den Speisen enthaltene Wasser. Es ist somit erforderlich, den Ofen von Dampf und Rauch zu entlüften. Aus Sicherheitsgründen und um die Optik Ihrer Kücheneinrichtung zu berücksichtigen haben wir uns für eine Öffnung im unteren Bereich des Ofens entschieden. Eventuell tritt Dampf in diesem Bereich aus (siehe Abbildung). Das ist normal und die untere Blende kann nach Abnehmen der Ofentür wie unten beschrieben gereinigt werden (siehe "Reinigung des Backofens und des Zubehörs"). - Keine schweren Gewichte auf die offene Ofentür stellen, da die Ofenröhre und die Scharniere beschädigt werden können. Höchstgewicht: 7 kg (15lbs).

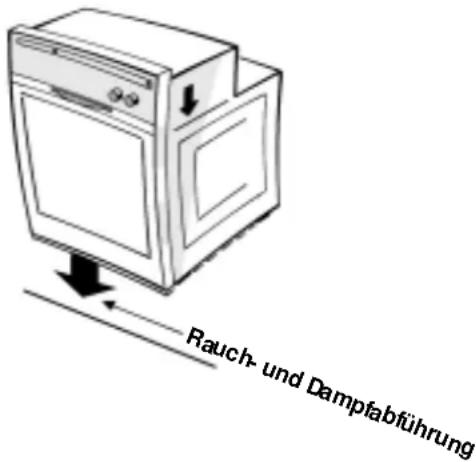

Rauch- und Dampfabführung

BACKOFENZUBEHÖR

- Die Zubehörausstattung hängt von dem jeweiligen Modell ab (siehe separate Produktangaben).

Fettpfanne 1

Die Fettpfanne dient zum Auffangen von Fett oder Speisestücken, wenn sie unter dem Rost benutzt wird; oder als Blech z.B. zum Garen von Fleisch, Hähnchen, Fisch mit oder ohne Gemüse. Bei Verwendung der Fettpfanne unter dem Rost, etwas Wasser hineingeben, um Fettspritzer und Rauch zu vermeiden.

Backblech 2

Zum Backen von Plätzchen, Baisers, Pizza etc.

Rost 3

Der Rost kann zum Grillen benutzt werden oder er dient als Ablagefläche für Kuchenbleche, Kuchenformen und anderer Behälter. Er kann auf allen Ebenen des Ofens eingeschoben werden.

Selbstreinigende katalytische Seitenwände (geräteabhängig) 4

Diese Seitenwände der katalytischen Platten sind mit einer feinporigen Beschichtung überzogen, welche Fettspritzer absorbiert. Wir empfehlen, nach einem Garvorgang mit besonders fettigen Speise eine Selbstreinigung durchzuführen.

1. Um den Backofen zu reinigen, auf 200° C einschalten und ihn ohne Inhalt etwa eine Stunde eingeschaltet lassen.
2. Nach Zyklusende und wenn der Ofen abgekühlt ist, einen feuchten Schwamm benutzen, um eventuelle Speisereste zu beseitigen.

Keine Seife oder Reinigungsmittel verwenden, da sie die katalytische Emaille beschädigen könnten.

Spieß (je nach Modell) 5

Den Spieß wie in dem entsprechenden Kapitel der separaten Produktangaben verwenden.

Pfannenset 6

Der Set umfaßt einen Rost 6a, eine Fettpfanne 6b, eine oder zwei Greifzangen. Dieses Zubehör wird auf den Rost gestellt 3 und mit der Grill-Funktion verwendet.

N.B: Die Ofenfunktion hängt von dem jeweiligen Modell ab: beziehen Sie sich auf die separaten Produktangaben.

Speisen	Ober- und Unterhitze			Gebläse			Ober- und Unterhitze + Gebläse
Fleisch	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)
Lammfleisch (1,5 Kg)	200	2	90-120	200	2	75-85	180	2	80-110
Ziegenlammbraten (1,5 Kg)	200	2	90-120	200	2	75-85	180	2	80-110
Hammelfleisch (1,5 Kg)	200	2	90-120	200	2	75-85	180	2	80-110
Kalbfleisch (1,5 Kg)	180	2	90-120	200	2	75-85	170	2	80-110
Rindfleisch (1 Kg)	180	2	90-120	200	2	65-75	170	2	80-110
Schweinefleisch (1 Kg)	180	2	100-130	200	2	65-75	170	2	90-120
Kaninchen (1,5 Kg)	180	2	100-110	200	3	75-85	170	2	90-120
Hähnchen (1 Kg)	200	2	65-75	200	2	60-70	200	2	65-75
Truthahn (3 Kg)	180	2	180-200	200	2	130-150	180	2	180-200
Gans (2 Kg)	180	2	140-160	200	2	90-100	180	2	140-160
Ente (1,5 Kg)	180	2	90-120	200	2	75-85	180	2	90-110
Fisch (~ 1 kg)
Schweinskopf	180	2	45-55	180	2	40-50	170	2	45-55
Seebarsch	180	2	60-80	180	2	40-50	170	2	60-80
Lachs	180	2	60-80	180	2	40-50	170	2	60-80
Thunfisch	180	2	60-80	180	2	40-50	170	2	60-80
Forelle	180	2	45-55	180	3	40-50	170	2	45-55
Fischfilet (1 kg)
Schwertfisch	170	2	35-45	180	3	35-45	170	2	35-45
Thunfisch	170	2	35-45	180	3	35-45	170	2	35-45
Lachs	170	2	35-45	180	3	35-45	170	2	35-45
Kabeljau	170	2	35-45	180	3	35-45	170	2	35-45
Gemüse
Gefüllte Paprika	180	2	50-70	180	2	40-50	170	2	50-70
Gefüllte Tomaten	180	2	50-70	180	3	55-65	170	2	50-70
Gebackene Kartoffeln	180	2	40-50	200	3	55-65	180	2	40-50
Rohes gratiniertes Gemüse	180	2	40-50	200	3	65-75	180	2	40-50
Nachspeisen usw.
Hefekuchen	150	2	35-45	150	3	30-40	150	2	35-45
Torte (Obst-, Käsetorte)	160	2	60-80	160	3	45-55	160	2	60-80
Mürbeteigkuchen	170	2	30-40	160	3	45-55	170	2	30-40
Strudel	180	2	40-50	190	3	45-50	180	2	40-50
Plätzchen	140	2	20-35	150	1-3	25-35	140	2-4	20-35
Eclair	150	2	30-40	170	2-3	30-40	150	2-4	30-40
Gemüsekuchen	160	2	50-60	160	3	45-55	160	2	50-60
Brot	180	2	30-40	220	2	50-60	180	2	30-40
Pizza	225	2	10-15	250	1-3	30-40	225	2	10-15
Lasagne	180	2	35-45	200	3	35-45	180	2	35-45
Vol-au-vents	180	2	15-25	200	1-3	15-20	180	2-4	15-25
Soufflés	160	2	40-50	180	2	45-55	160	2	40-50

N.B.: Die Temperaturen und Garzeiten stellen lediglich Richtwerte dar. Die Funktionen des Backofens sind je nach Modell verschieden. Siehe separate Produktangaben.

GARTABELLE

Speisen	Grill			Turbogrill
	Temp. °C	Ebene von unten	Garzeit (Min.)	Temp. °C	Ebene von unten	Garzeit (Min.)
Rippenstück 200 4 25-35 225 3	20-30
Schnitzel 200 4 20-30 225 3 15	25
Würstchen 200 4 25-35 225 3 20	30
Schweinekotelett 200 4 20-30 2	25 3 15-25
Fisch 200 4 20-30 220 3 15-25
Hähnchenschenkel 200 4 30-40	200 3 30-40
Bratspießchen 200 4 25-35 200	3 25-35
Rippchen	200 4 35-45 200 3 35-45
1/2 Hähnchen	200	3	45-55	200	3	45-55
Ganzes Hähnchen	-	-	-	200	3	60-70
Braten (Schwein, Rind, Kalb) (~1 kg)	-	-	-	175	2	90-100
Ente	-	-	-	180	2	90-120
Lammkeule	-	-	-	200	2	80-100
Roast Beef	-	-	-	200	2	40-60

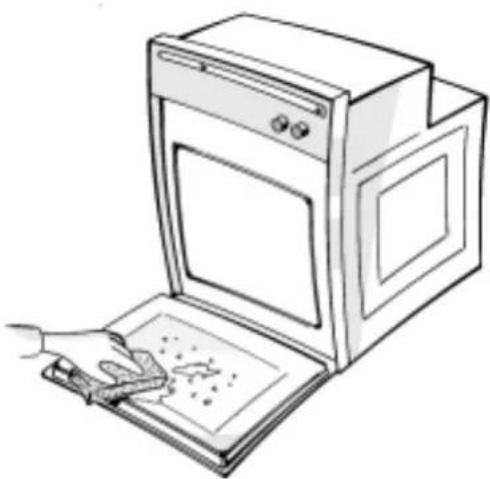

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

• Nach Garende den Ofen abkühlen lassen und dann reinigen, um das Anbrennen von Speiserückständen zu beseitigen.
• Bei angebrannten Verschmutzungen handelsübliche Spezialreinigungsmittel verwenden. Die Herstellerangaben sind genau zu befolgen.
• Gehäuse des Geräts mit einem Schwamm und lauwarmem Wasser reinigen.
• Keine Scheuermittel oder Metallschwämmchen verwenden.
  • Die Glasteile der Tür mit einem Flüssigreiniger reinigen.
  • Die Zubehörteile von Hand mit einem Backofenreiniger oder im Geschirrspüler reinigen.
• Bei längeren Garzeiten oder während des gleichzeitigen Garens auf mehreren Ebenen von stark wasserhaltigen Speisen (Pizza, gefüllte Gemüse etc.) kann sich an der Innenseite der Türdichtung Kondenswasser niederschlagen. Bitte nach Abkühlen des Ofens mit einem Tuch oder Schwamm abtrocknen.

REINIGUNG DES BACKOFENS UND DES ZUBEHÖRS

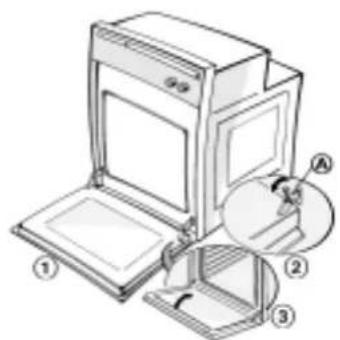

Abnehmen der Backofentür (zur Reinigung)

1. Ofentür öffnen.
2. Hebel (A) an den Scharnieren nach vorne klappen.

3. Hebel anheben, bis sie einrasten, und dann die Ofentür abnehmen.

4. Achtung: Während der Reinigung darauf achten, die Scharnierhebel nicht auszuhaken.

5. Ofentür nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

Reinigung der Backofendecke durch Herunterklappen des Grill-Heizelements (je nach Modell)

• Versuchen Sie nicht, den Ofen zu reinigen, wenn er noch warm ist.
• Zur Reinigung der Backofendecke das Heizelement gleichzeitig nach vorne ziehen und herunterklappen.
• Den Backofen reinigen, und das Heizelement anschließend wieder korrekt in seine Ausgangsposition bringen.

Auswechseln der Glühbirne

1. Spannungsversorgung des Geräts abschalten.
2. Lampenabdeckung abschrauben.
3. Birne auswechseln (s. Hinweis).
4. Lampenabdeckung anschrauben.
5. Stromversorgung des Geräts wieder einschalten.

Auswechseln der seitlichen Glühbirne (falls vorhanden)

1. Spannungsversorgung des Geräts abschalten.
2. Den Zubehörrost seitlich links abnehmen.
3. Einen Schraubenzieher unter der Lampenabdeckung ansetzen und diese abnehmen.
4. Lampe auswechseln (siehe "Anmerkung").
5. Die Lampenabdeckung wieder einsetzen und drücken, bis sie einrastet.
6. Den seitlichen Zubehörrost wieder anbringen.
7. Netzstecker einstecken.

Anmerkung:

Nur Glühbirnen mit 25 W 230 V, Typ E - 14, T300° C verwenden, die Sie bei unserem Kundendienst erhalten.

Der Backofen heizt nicht auf

• Gerät aus- und wieder einschalten, um zu prüfen, ob die Störung behoben ist.
• Prüfen, ob das Gerät mit Strom versorgt ist.
  • Steht der Backofen-Wahlschalter auf "0" ☎?

• Prüfen, ob die Temperatur und die Betriebsart gewählt wurden.

• Zeigt der elektronische Programmierer (geräteabhängig) "OFF" an, drücken Sie eine beliebige Taste, um den Backofen rückzustellen, und geben Sie die Uhrzeit ein.

• Prüfen, ob der mechanische Programmierer (geräteabhängig) auf Position 🔔 steht.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Versuchen Sie, die Störung selbst zu beheben (siehe "Erst einmal selbst prüfen").
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Falls die Störung nach den o.g. Kontrollen weiterhin bestehen bleibt oder erneut auftritt, rufen Sie bitte den Kundendienst.

Geben Sie dabei stets an:

• eine kurze Beschreibung der Störung,
  • Gerät und Modellnummer,
• Die Servicenummer (Ziffer hinter dem Wort "Service" auf dem Typenschild) befindet sich rechts im Backofeninnenraum (bei geöffneter Tür sichtbar). Die Servicenummern finden Sie auch im Garantieheft,
• Ihre vollständige Anschrift und Telefonnummer mit Vorwahl.

CE-KONFORMITÄTSERKLÄRUNG

• Diese Elektrohaushaltsgeräte sind für den Kontakt mit Lebensmitteln bestimmt und entsprechen der EWG-Richtlinie 89/109.
• Sie wurden nur als Kochgeräte entworfen. Jeder andere Gebrauch (z.B. zum Heizen von Räumen) wird als bestimmungsfremd und somit als gefährlich angesehen.
• Dieses Geräte wurden gemäß folgenden Richtlinien entworfen, hergestellt und verkauft:

- Sicherheitsvorschriften der EWG-Richtlinie "Niederspannung" Nr. 73/23.

- Schutzvorschriften der EWG-Richtlinie "EMV" Nr. 89/336.

- Vorschriften der EWG-Richtlinie Nr. 93/68.
