Marke	Hazet
Modell	9012EL-SPC/4
Produkttyp	Druckluft-Schlagschrauber
Antrieb	1/2 Zoll Vierkant (12,5 mm)
Drehmomentbereich	30–800 Nm (max. 800 Nm)
Leerlaufdrehzahl	7.000 U/min
Schlagzahl	12.000 Schläge/min
Arbeitsdruck	6,3 bar
Luftverbrauch	ca. 200 l/min bei 6,3 bar
Gewicht	ca. 2,5 kg
Länge	190 mm
Schalldruckpegel	ca. 93 dB(A)
Drehrichtung	Rechts- und Linkslauf
Luftregler	stufenlos einstellbar
Gehäuse	Aluminium-Druckguss
Schmierung	Ölnebel (5–10 Tropfen vor Gebrauch)
Entlüftung	Dauerentlüftung
Lieferumfang	Schlagschrauber, Ersatzteilliste, Anleitung

Häufig gestellte Fragen - 9012EL-SPC/4 Hazet

Welches Drehmoment hat der Hazet 9012EL-SPC/4?

Der Hazet 9012EL-SPC/4 hat einen Drehmomentbereich von 30 bis 800 Nm, wobei das maximale Drehmoment 800 Nm im Linkslauf erreicht.

Welchen Arbeitsdruck benötigt der Schlagschrauber?

Der empfohlene Arbeitsdruck beträgt 6,3 bar. Ein zu hoher Druck kann das Gerät beschädigen, ein zu niedriger Druck reduziert die Leistung.

Wie wird der Hazet 9012EL-SPC/4 geschmiert?

Vor jedem Gebrauch 5–10 Tropfen Spezialöl (z.B. Hazet Schrauberöl) in den Lufteinlass geben. Bei längerer Nutzung regelmäßig nachölen.

Wie stelle ich die Drehrichtung um?

Der Umsteller (Pos. 512) schaltet zwischen Rechts- und Linkslauf. Hebel nach oben für Rechtslauf, nach unten für Linkslauf.

Was tun, wenn der Schlagschrauber schwach läuft?

Prüfen Sie den Arbeitsdruck (min. 6 bar) und den Luftverbrauch. Reinigen Sie den Luftfilter und prüfen Sie die Lamellen (Pos. 306) auf Verschleiß.

Welche Ersatzteile werden häufig benötigt?

Häufig verschleißen die Lamellen (Pos. 306), die Schlagwerkgehäusedichtung (Pos. 104) und die Hammer (Pos. 505). Ersatzteile sind über den Hazet Service erhältlich.

Kann ich den Schlagschrauber auch für empfindliche Verschraubungen nutzen?

Ja, dank des Luftreglers (Pos. 508) kann das Drehmoment stufenlos reduziert werden. Für präzise Arbeiten empfehlen wir einen Drehmomentschlüssel.

Wie reinige ich den Schlagschrauber?

Nach Gebrauch von außen mit einem trockenen Tuch abwischen. Keine Lösungsmittel verwenden. Den Luftauslass (Pos. 513) regelmäßig mit Druckluft ausblasen.

Welche Schutzmaßnahmen sind beim Betrieb zu beachten?

Tragen Sie stets Schutzbrille und Gehörschutz. Achten Sie auf rutschfeste Schuhe und halten Sie das Kabel des Kompressors fern.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als PDF zum Download bereit. Sie enthält ausführliche Ersatzteillisten und Explosionszeichnungen.

BEDIENUNGSANLEITUNG 9012EL-SPC/4 Hazet

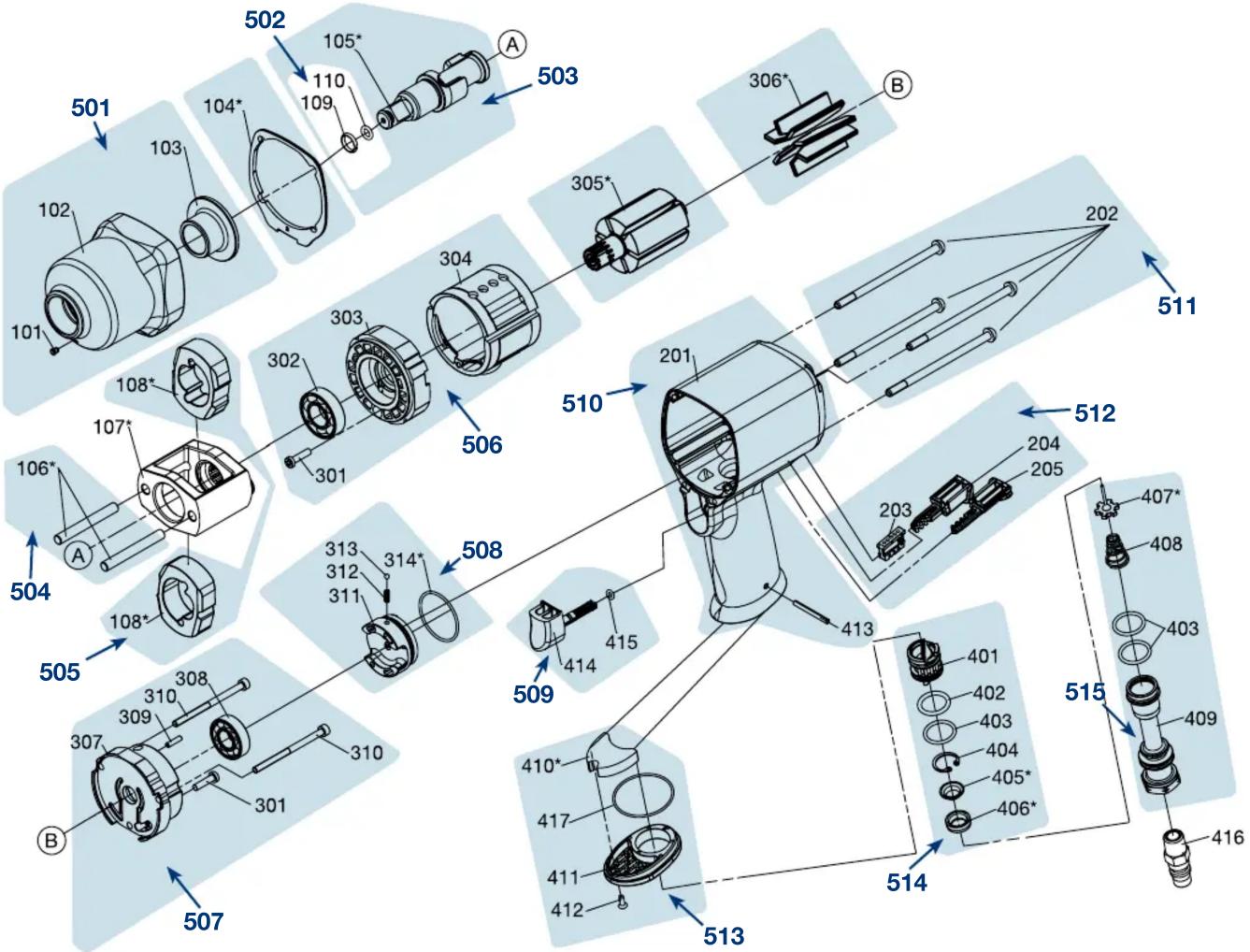

rsatzteile 9012 EL-SPC

	HAZETNo.	Bezeichnung Designation	Désignation
104 9012 EL-SPC-01/5		Dichtung Gasket Joint d'étanchéité			1
		Inhalt: 104 (5x) Contents: 104 (5x) Contenu: 104 (5x)
107 9012 EL-SPC-02		Schlagwerkskorb Hammer frame		Cage de mécanisme de frappe	1
		Inhalt: 107	Contents: 107	Contenu: 107
305	9012 EL-SPC-03 N	Rotor	Rotor	Rotor	1
		Inhalt: 305	Contents: 305	Contenu: 305
306	9012 EL-SPC-04/7	Lamellen Blades	Lamelles		1
		Inhalt: 306 (7x) Contents: 306 (7x) Contenu: 306 (7x)
501	9012 EL-SPC-05/3	Schlagwerk Gehäuse kompl.	Hammer case	Boîtier de mécanisme de frappe	1
		Inhalt: 101, 102, 103	Contents: 101, 102, 103	Contenu: 101, 102, 103
502	9012 EL-SPC-06/2	Ring-Satz	Ring set	Jeu d'anneaux	1
		Inhalt: 109, 110	Contents: 109, 110	Contenu: 109, 110
503	9012 EL-SPC-07/3	Vierkant mit Ring-Satz	Anvil with ring set	Carré avec mit jeu d'anneaux	1
		Inhalt: 105, 109, 110	Contents: 105, 109, 110	Contenu: 105, 109, 110
504 9012 EL-SPC-08/2		Stift Hammer pin Goupille			1
		Inhalt: 106 (2x) Contents: 106 (2x) Contenu: 106 (2x)
505 9012 EL-SPC-09/2		Hammer Hammer Marteau			1
		Inhalt: 108 (2x) Contents: 108 (2x) Contenu: 108 (2x)
506 9012 EL-SPC-010/4		Zylindereinheit Cylinder unit Unité de vérin			1
		Inhalt: 301, 302, 303, 304	Contents: 301, 302, 303, 304	Contenu: 301, 302, 303, 304
507	9012 EL-SPC-011/6	Hinteres Lager	Rear bearing	Palier arrière	1
		Inhalt: 301, 307, 308, 309, 310 (2x)	Contents: 301, 307, 308, 309, 310 (2x)	Contenu: 301, 307, 308, 309, 310 (2x)
508 9012 EL-SPC-012/4		Luftregulator	Air regulator	Régulateur d'air	1
		Inhalt: 311, 312, 313, 314	Contents: 311, 312, 313, 314	Contenu: 311, 312, 313, 314
509 9012 EL-SPC-013/2		Abzugshebeln	Trigger	Evier de tirage	1
		Inhalt: 414, 415	Contents: 414, 415	Contenu: 414, 415
510	9012 EL-SPC-014/2	Gehäuse	Housing	Boîtier	1
		Inhalt: 201, 413	Contents: 201, 413	Contenu: 201, 413
511	9012 EL-SPC-015/4	Gehäuseschraube	Bolt	Vis de boîtier	1
		Inhalt: 202 (4x) Contents: 202 (4x) Contenu: 202 (4x)
512	9012 EL-SPC-016/3	Umsteller	Reverse lever	Ajusteur de tension	1
		Inhalt: 203, 204, 205	Contents: 203, 204, 205 Contenu: 203, 204, 205
513 9012 EL-SPC-017/4		Luftauslass	Air exhaust	Échappement d'air	1
		Inhalt: 410, 411, 412, 417	Contents: 410, 411, 412, 417	Contenu: 410, 411, 412, 417
514 9012 EL-SPC-018/6		Ventileinheit Valve set	Unité de soupape		1
		Inhalt: 401, 402, 403, 404, 405, 406	Contents: 401, 402, 403, 404, 405, 406	Contenu: 401, 402, 403, 404, 405, 406
515	9012 EL-SPC-019/5	Lufteinlass	Air inlet	Admission d'air	1
		Inhalt: 403 (2x), 407, 408, 409	Contents: 403 (2x), 407, 408, 409	Contenu: 403 (2x), 407, 408, 409

Zur Bestellung und für Rückfragen wenden Sie Sich bitte an unsere Service-Abteilung.

+49 (0) 21 91/7 92 355 • FAX [phone] • e-mail [e-mail]

HAZET - WERK Hermann Zerver GmbH & Co. KG• 10 04 61 • D-42804 Remscheid • Germany

+49 (0) 21 91 / 7 92-0 • FAX [phone] / 7 92-375 (National) • FAX [phone] / 7 92-400 (International)
