BEDIENUNGSANLEITUNG 15045 Konig & Meyer

15045 Kontrafagottständer

• für Kontrafagott
• standsicher, robust und klein zusammenlegbar, mithin sehr gut geeignet für den mobilen Einsatz
• Haltebügel mit instrumentenschondem Filzüberzug
• höhenverstellbar; sufenlos von 750 - 1200 mm
• Unkomplizierter Auf- und Abbau ohne Werkzeuge

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

• Instruments mit Bedacht in Auflageschale stellen und Korpus an Haltebügel anlehnen.
• Auf geeigneten und ebenen Untergrund achten.
• Die Möglichkeit das Produkt zusammenzuklappen oder zu verstellen, birgt naturgemäß Einklemmgefahren; umsichtige und aufmerksame Handhabung bei Aufbau, Betrieb und Abbau sind daher unverzichtbar.
• Die Parkettschoner sind aus hochwertigem Material und so weit wie möglich frei von Weichmachern; zum Schutz von ganz empfindlichen Böden (evtl. bestimmte Parkettsorten) sollte ggf. eine rutschfeste Unterlage verwendet werden

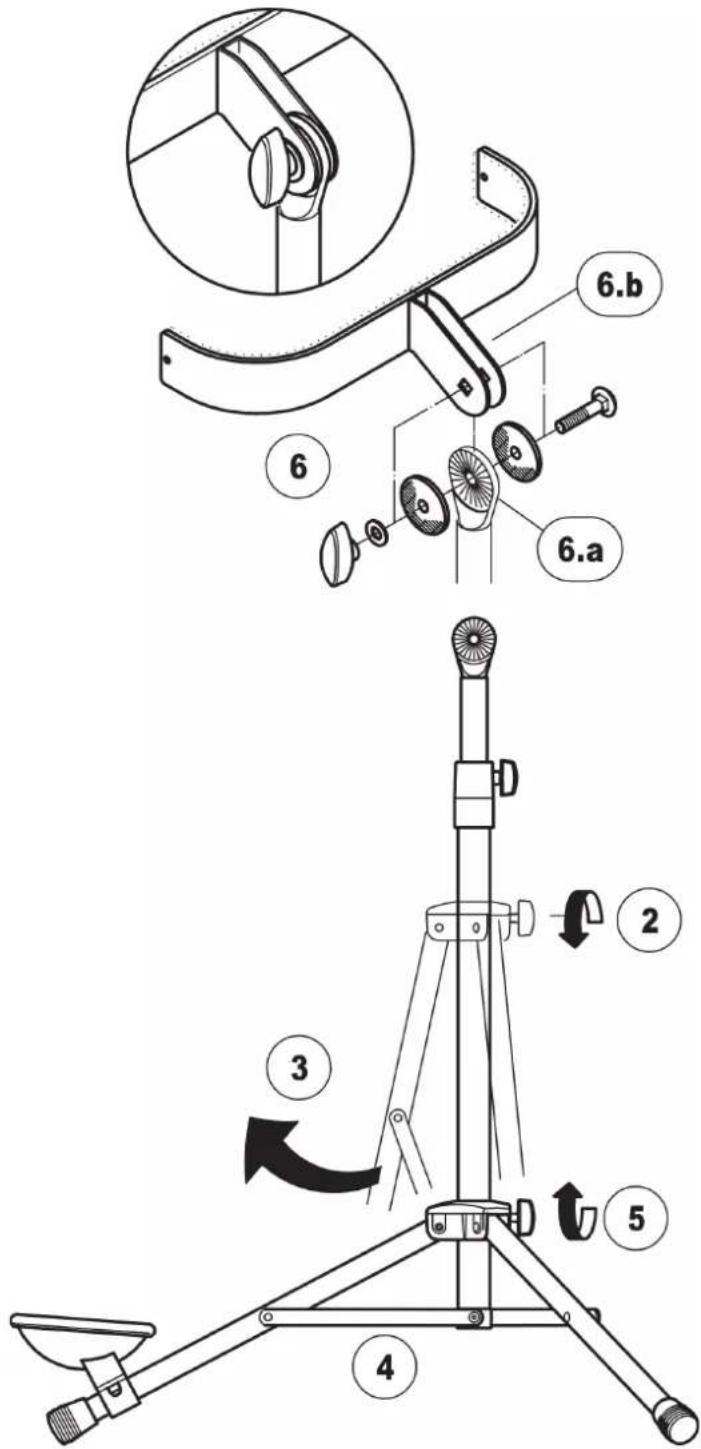

AUFBAUANLEITUNG

Der Aufbau des 15045 Kontrafagottständers ist einfach. Nachdem das Stativ in Position gebracht wurde muss lediglich noch der Bügel 6 montiert werden.

1. Stativ aus Karton entnehmen
2. Klemmschraube lösen
3. Füsse auseinanderziehen...
4. ...bis Verbindungsstreben waagerecht stehen
5. Klemmschraube wieder fest anziehen
6. Haltebügel mit Auszugrohr verschrauben: dazu Gummischeiben an den Pilz 6.a legen, U-Lasche 6.b darüber schieben, Schraube durchstecken und mittels Scheibe und Klemmgriff verschrauben Beachte: Wir empfehlen, den so verschraubten Bügel auch für Transportzwecke nicht mehr zu demontieren. Der Bügel kann bei Bedarf platzsparend abgeklappt werden.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge

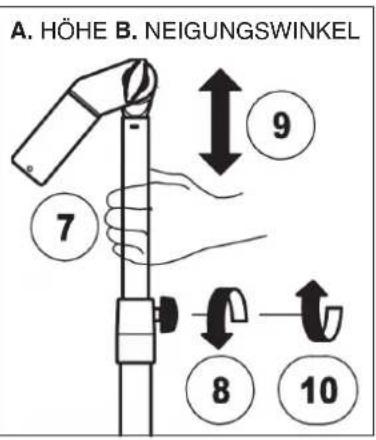

7 Auszugrohr festhalten
8 Klemmschraube der Spannschelle lösen
9 Auszugrohr in gewünschte Höhe bringen
10 Klemmschraube wieder festziehen

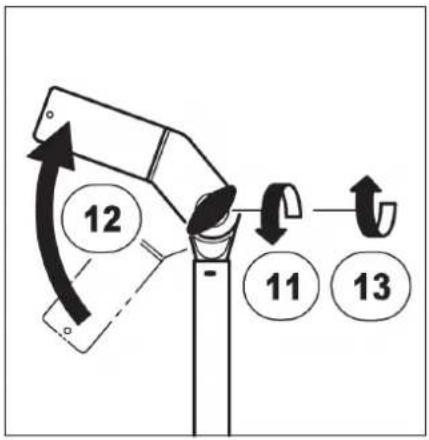

B. NEIGUNGSWINKEL

11 Klemmmutter am Drehgelenk lösen
12 Haltebügel in gewünschte Neigung bringen
13 Klemmmutter wieder festziehen

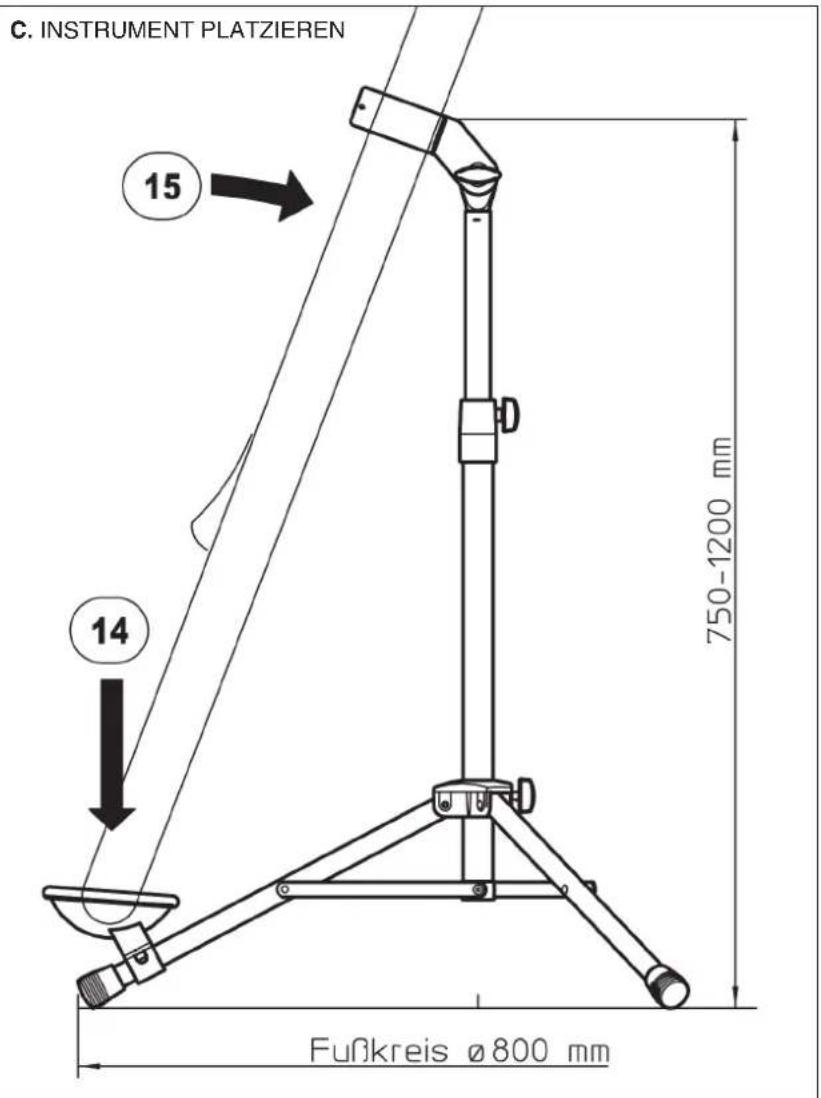

C. INSTRUMENT PLATZIEREN

14 Zunächst das Instrument in die Schale stellen...
15 ...und anschließend an den Haltebügel anlehnen

A. HÖHE B. NEIGUNGSWINKEL 7 8 9 10

12 11 13

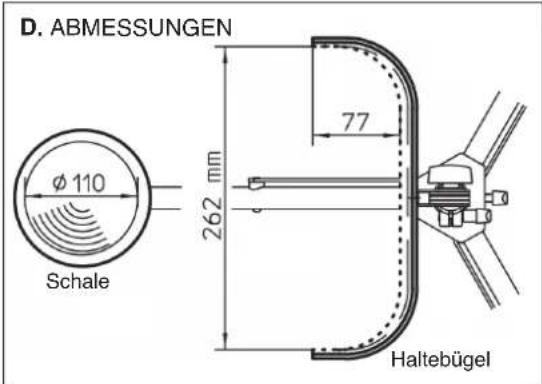

D. ABMESSUNGEN Ø 110 Schale 262 mm 77 Haltebügel

PRÜFEN, INSTANDHALTEN, REINIGEN

• bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
• zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt
B: Boden prüfen, Fußkreis verstellen (4)
B: Klemmschrauben anziehen (5)
F: Höhe passt nicht
B: Auszugrohr einstellen (A)
F: Bügel hält nicht
B: Klemmutter nachziehen (B)
B: Gummischeiben und Gewinde prüfen (6)

C. INSTRUMENT PLATZIEREN 15 14 750-1200 mm Fußkreis ø 800 mm

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material	Rohre, Bügel, Streben - Stahl, Farbe schwarzSchrauben, Nieten - Stahl, verzinktParkettschoner, Schale - Thermoplastischer Elastomer (TPE), schwarzBügelpolster - Filz, schwarzSchellen, Führungen, Griffe - PA, schwarz
Traglast Kontrafagott
Abmessungen Fußkreis	durchmesser: max. 800 mm, Höhe: 750 mm - 1200 mm
Packmaß, Gewicht 175	x 115 x 605 mm; 3,1 kg
Karton, Gewicht 195 x 1	40 x 660 mm; 3,5 kg
