Produkttyp	Monitor
Marke	Panasonic
Modell	TH-55LF80-SST
Bildschirmdiagonale	55 Zoll (ca. 139,7 cm)
Auflösung	Full HD (1920 x 1080 Pixel)
Panel-Typ	LED (D-LED)
Helligkeit	500 cd/m² (typisch)
Kontrastverhältnis	1400:1 (typisch)
Betrachtungswinkel	178° horizontal / 178° vertikal
Eingangsanschlüsse	HDMI (x2), DVI-D, VGA, DisplayPort, Composite
Steuerungsschnittstelle	RS-232C, LAN
Abmessungen (ohne Standfuß)	ca. 129,2 x 75,2 x 8,5 cm (B x H x T)
Gewicht (ohne Standfuß)	ca. 28,5 kg
VESA-Aufnahme	400 x 400 mm
Stromversorgung	Wechselstrom 100-240 V, 50/60 Hz
Leistungsaufnahme (max.)	250 W
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Reiniger verwenden
Sicherheitshinweise	Nicht in feuchter Umgebung betreiben; Lüftungsschlitze nicht abdecken

Häufig gestellte Fragen - TH-55LF80-SST PANASONIC

Wie reinige ich den Bildschirm meines Panasonic TH-55LF80-SST?

Verwenden Sie ein weiches, trockenes Tuch, um den Bildschirm abzuwischen. Bei hartnäckigen Flecken leicht anfeuchten. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel mit 400 x 400 mm. Verwenden Sie eine geeignete Wandhalterung und beachten Sie das Gewicht von ca. 28,5 kg.

Welche Auflösung unterstützt der Monitor?

Der Monitor hat eine native Auflösung von 1920 x 1080 Pixel (Full HD).

Wie schließe ich externe Geräte an?

Nutzen Sie die verfügbaren Anschlüsse: HDMI, DVI-D, VGA, DisplayPort und Composite. Für die Steuerung stehen RS-232C und LAN zur Verfügung.

Was mache ich, wenn kein Bild angezeigt wird?

Überprüfen Sie die Stromversorgung, das Signalkabel und ob die richtige Eingangsquelle ausgewählt ist. Stellen Sie sicher, dass der Monitor eingeschaltet ist.

Ist der Monitor für den Dauerbetrieb geeignet?

Ja, der Monitor ist für den professionellen Dauerbetrieb ausgelegt, z.B. in Digital Signage-Anwendungen.

Kann ich die Lautsprecher des Monitors nutzen?

Der Monitor verfügt über eingebaute Lautsprecher (2 x 10 W). Sie können auch externe Lautsprecher über den Audioausgang anschließen.

Welche Betriebstemperatur ist empfehlenswert?

Der Monitor arbeitet zuverlässig bei Temperaturen von 0 °C bis 40 °C. Lagern Sie ihn zwischen -20 °C und 60 °C.

Wie kann ich die Energie sparen?

Nutzen Sie die Energiesparfunktionen wie den Eco-Modus und schalten Sie den Monitor bei Nichtgebrauch aus. Der Standby-Verbrauch ist minimal.

Ist eine Fernbedienung im Lieferumfang enthalten?

Ja, der Monitor wird mit einer Infrarot-Fernbedienung geliefert. Ersatz oder Zubehör sind über den Panasonic-Kundendienst erhältlich.

BEDIENUNGSANLEITUNG TH-55LF80-SST PANASONIC

Modell-Nr. TH-42LF8W

42-Zoll-Modell

TH-49LF8W

49-Zoll-Modell

TH-55LF8W

55-Zoll-Modell

TH-42LF80W

42-Zoll-Modell

TH-49LF80W

49-Zoll-Modell

TH-55LF80W

55-Zoll-Modell

Deutsch

Lieber Panasonic-Kunde

Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue LCD-Display über lange Jahre viel Freude bereitet.

Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen.

Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und die Seriennummer im Freiraum auf der hinteren Umschlagseite dieser Anleitung.

Bitte besuchen Sie die Webseite von Panasonic http://panasonic.com

Inhaltsverzeichnis

Vor der Verwendung

• Die Abbildungen und Screenshots in dieser Bedienungsanleitung dienen der Darstellung und können sich vom Aussehen der tatsächlichen Objekte und Gegebenheiten unterscheiden.
• Beschreibende Illustrationen in dieser Bedienungsanleitung basieren im Wesentlichen auf dem 55-Inch-Modell (213 cm).

Wichtige Sicherheitshinweise....4

Sicherheitshinweise 5

Sicherheitshinweise für den Gebrauch......8

Zubehör....10

Mitgeliefertes Zubehör 10

Batterien der Fernbedienung 11

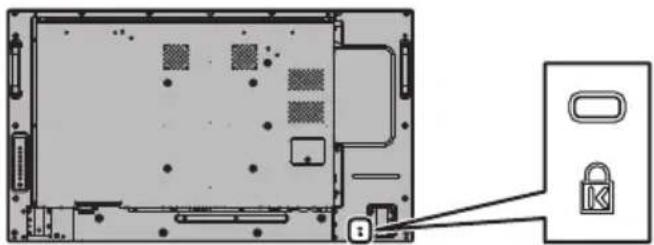

Kensington-Sicherung....11

Anschlüsse ....12

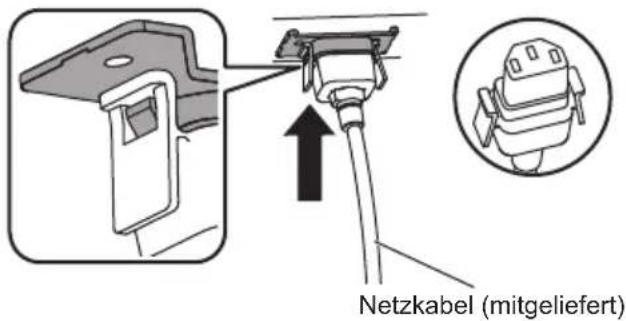

Netzkabelanschluss und Befestigung 12

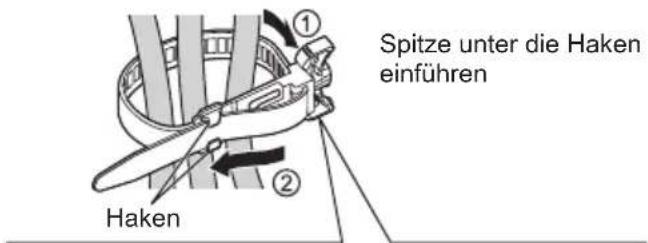

Kabelbefestigung 12

Anschluss für Videogerät 13

Vor dem Anschließen 14

HDMI 1 und HDMI 2 Anschlüsse …… 15

DVI-D IN / DVI-D OUT Anschluss 16

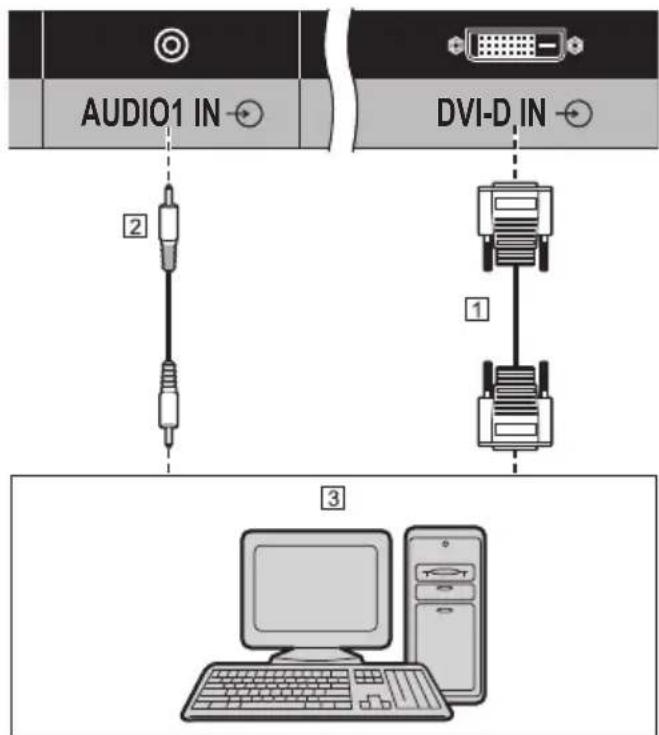

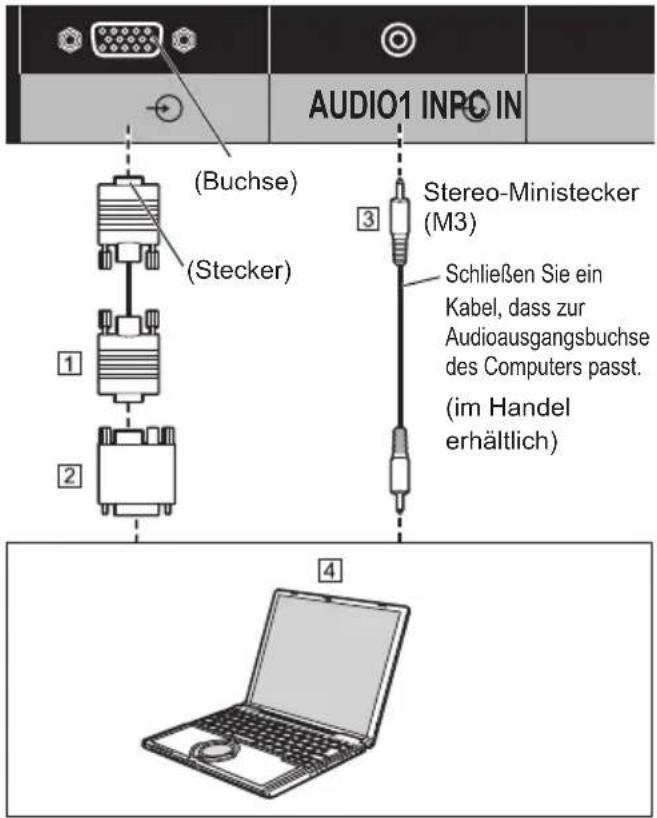

PC IN Anschluss 17

VIDEO IN Anschluss......18

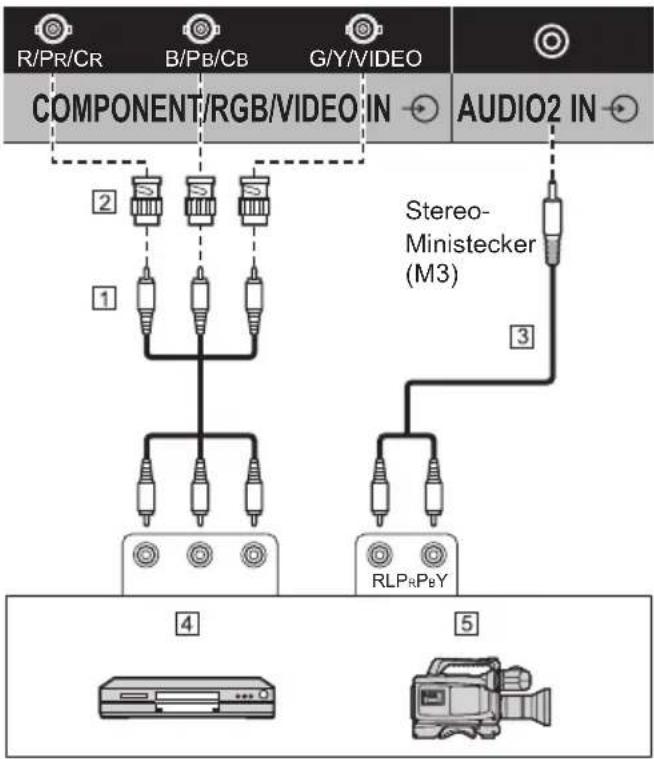

COMPONENT / RGB IN Anschluss 19

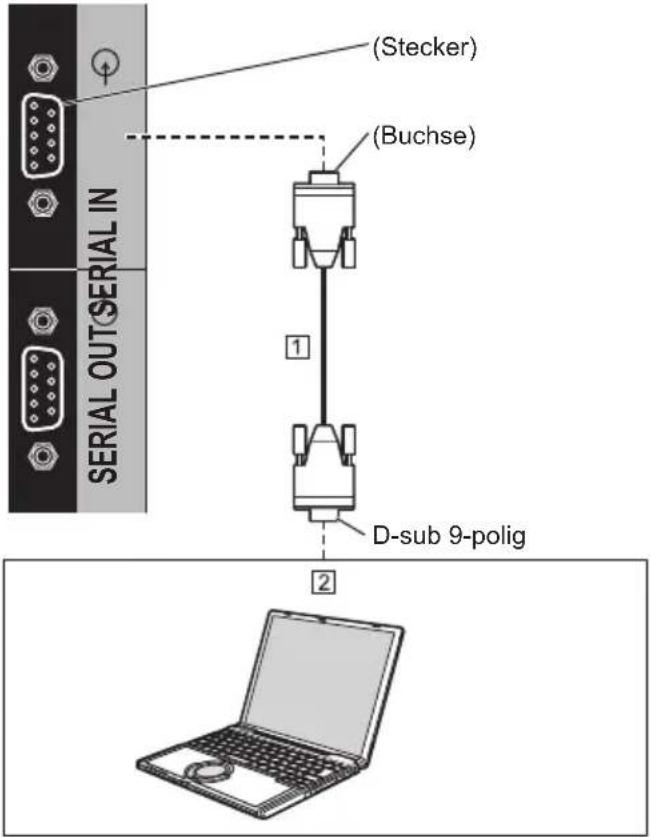

SERIAL Anschluss 19

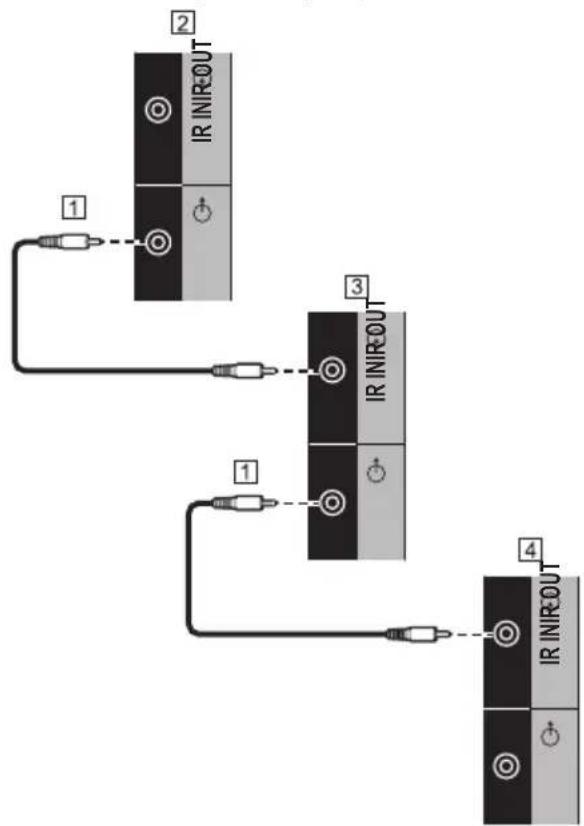

IR IN/IR OUT-Anschluss 22

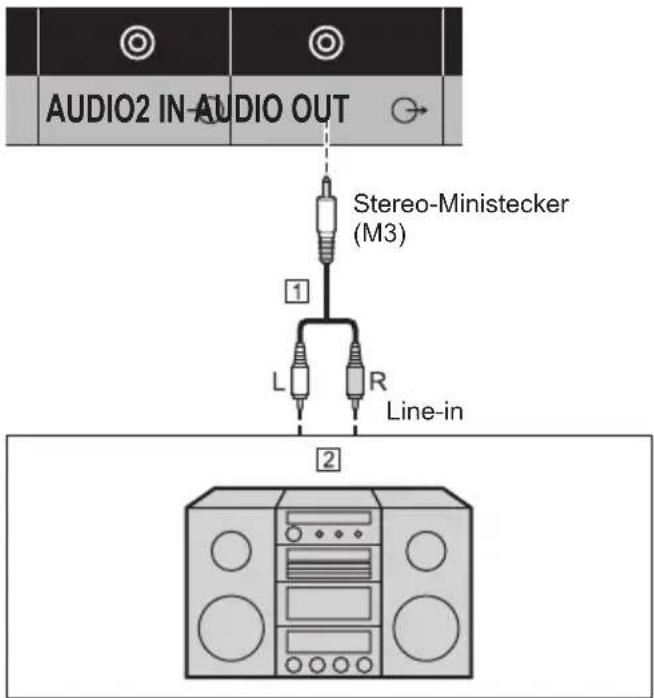

AUDIO OUT Anschluss 22

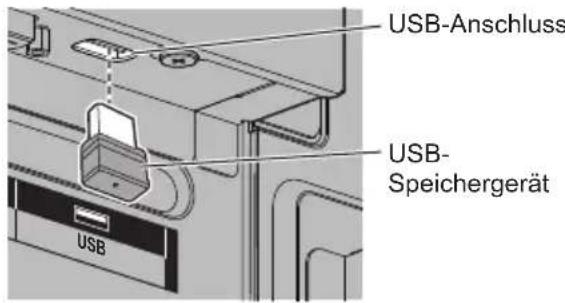

USB-Anschluss 22

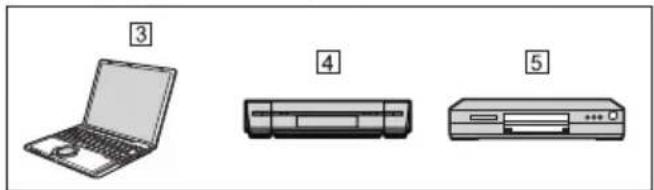

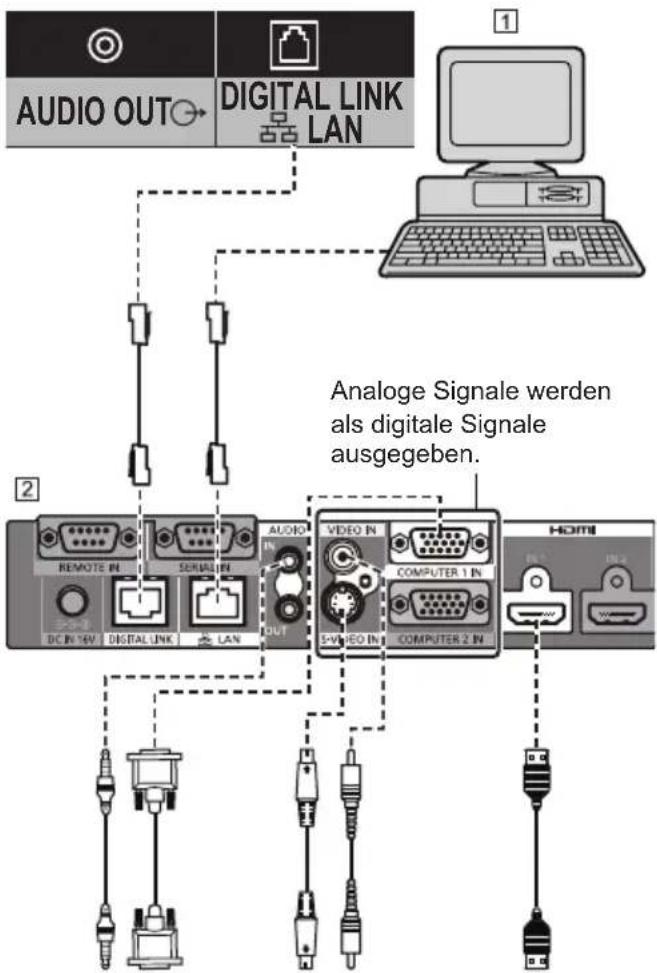

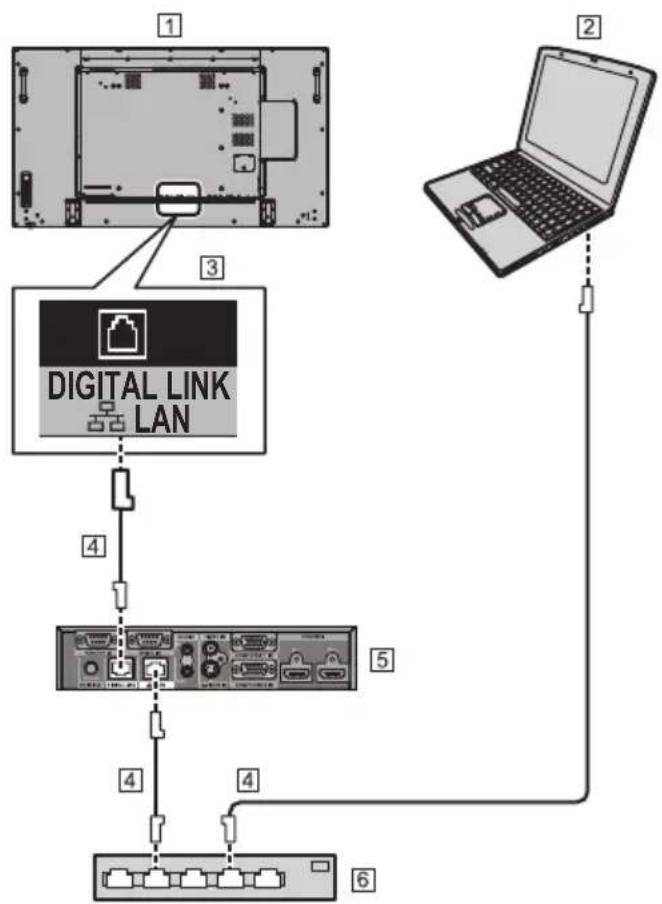

DIGITAL LINK Anschluss (nur LF80 Serie) 23

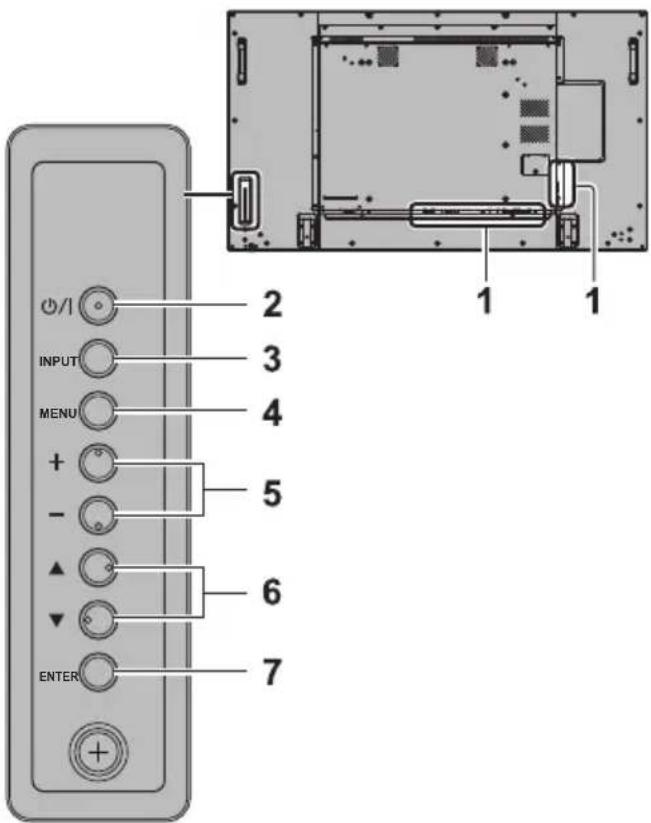

Anordnung der Bedienelemente 25

Hauptgerät 25

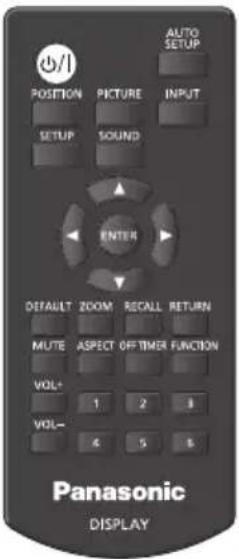

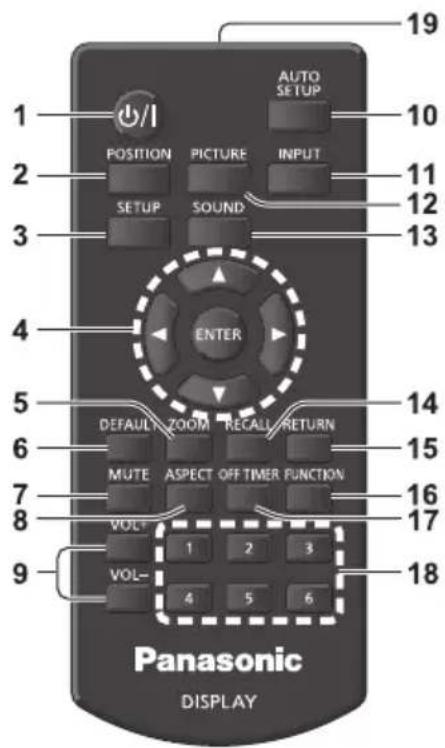

Fernbedienung 26

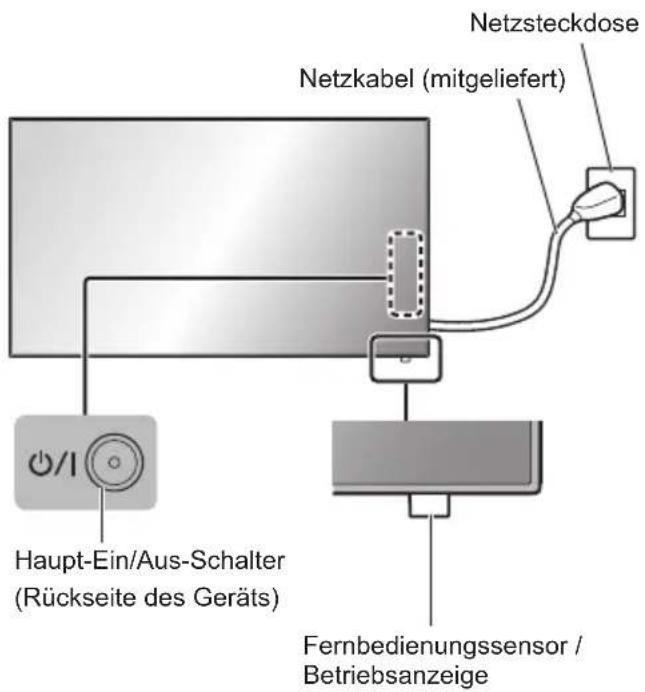

Grundlegende Bedienschritte 27

Eingangssignal auswählen 29

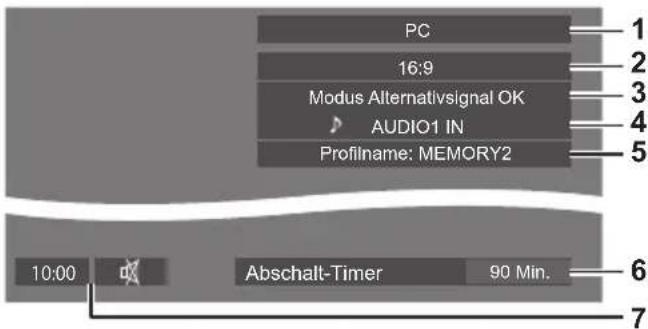

RECALL 29

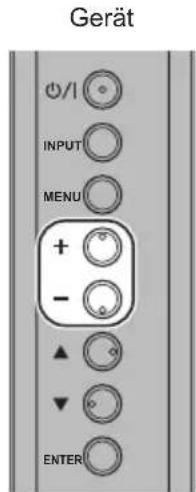

Lautstärkeregelung 30

Ton-Stummschaltung Ein / Aus 30

OFF TIMER 30

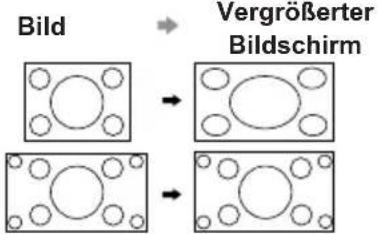

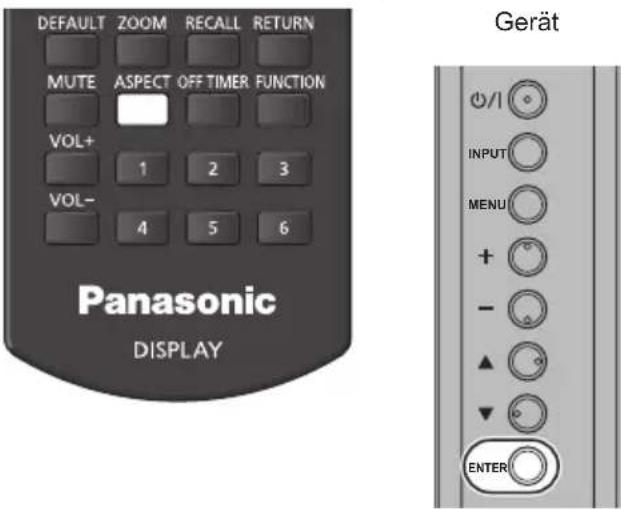

Bedienelemente für SEITENVERHÄLTNIS ... 31

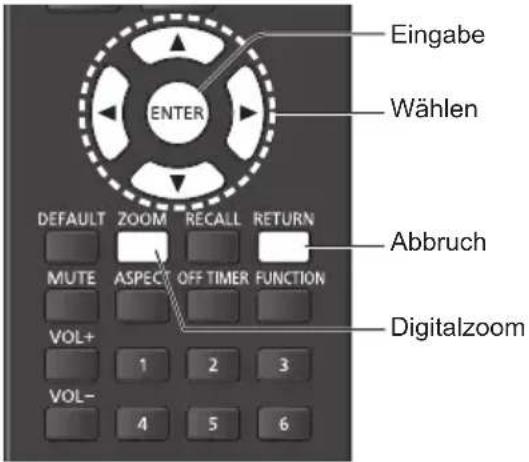

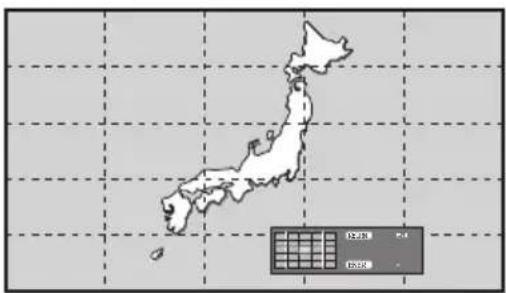

Digitalzoom 32

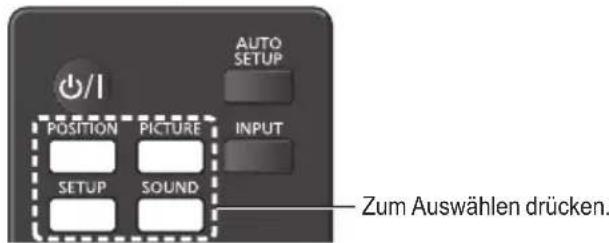

Menüanzeige auf dem Bildschirm....33

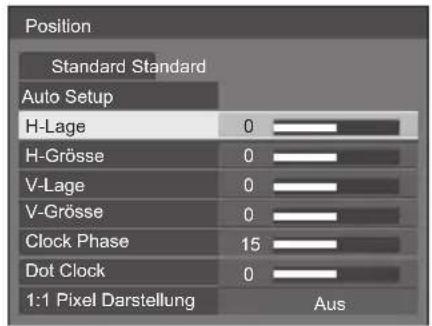

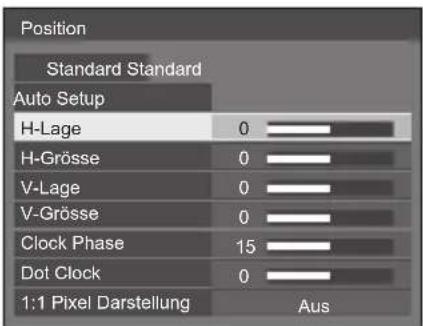

Position anpassen....35

Auto Setup 36

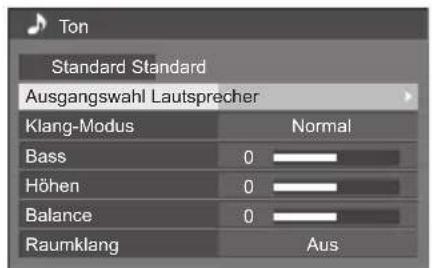

Toneinstellung ....37

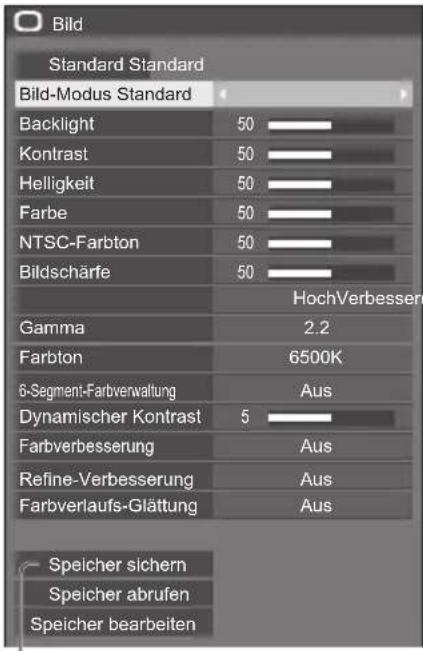

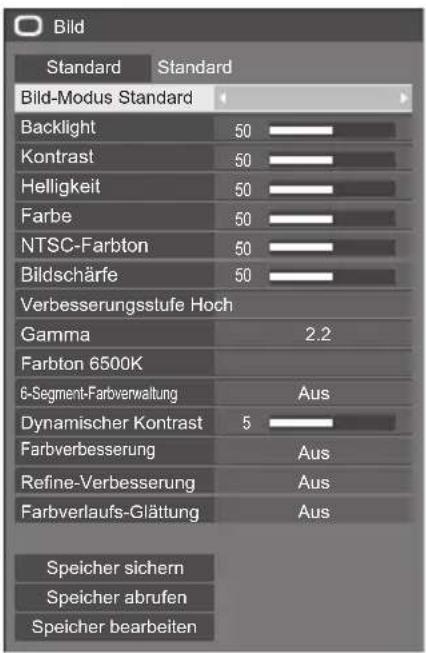

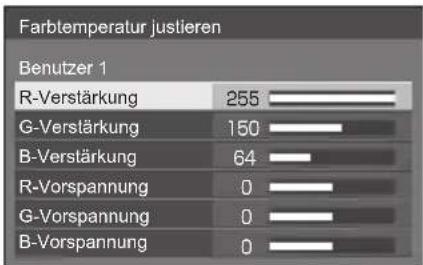

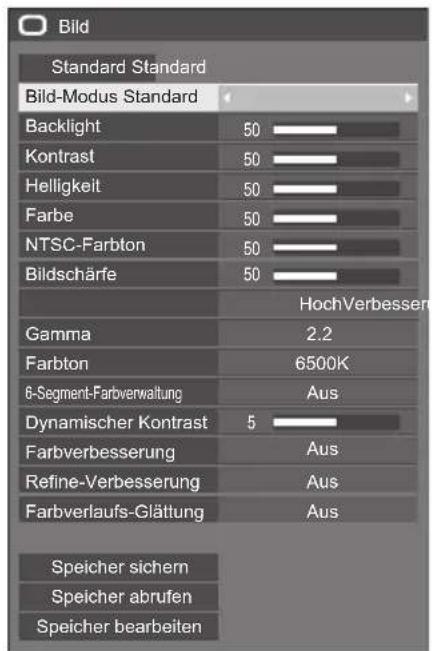

Bildanpassungen....38

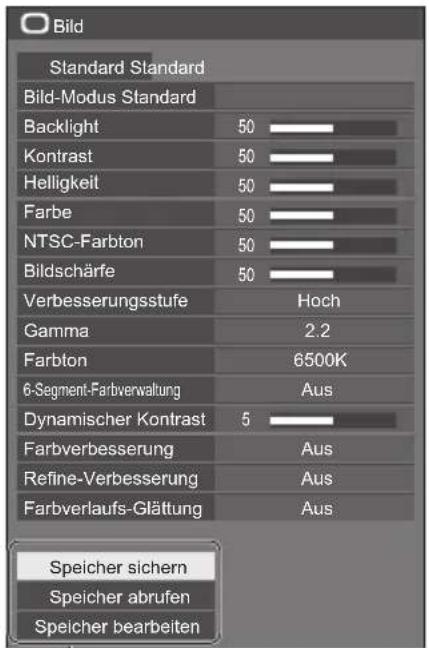

Bildprofile....41

Profile speichern 42

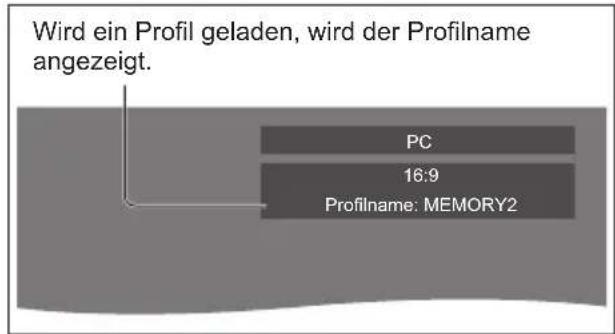

Profil laden 43

Profil bearbeiten 44

Konfiguration-Menü 45

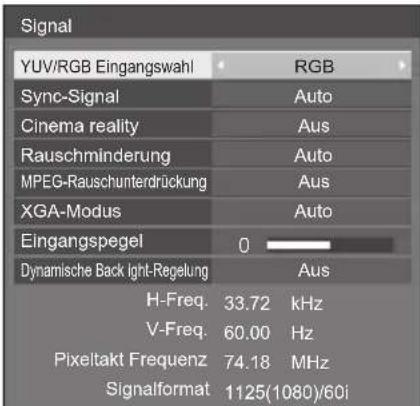

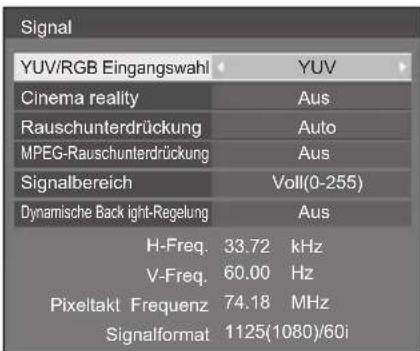

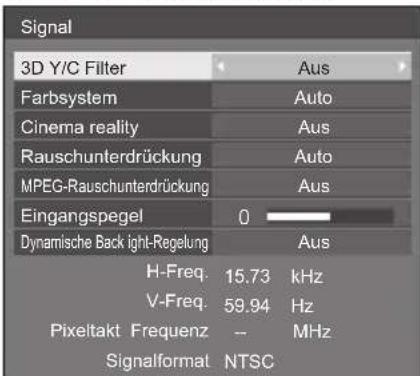

Signal 45

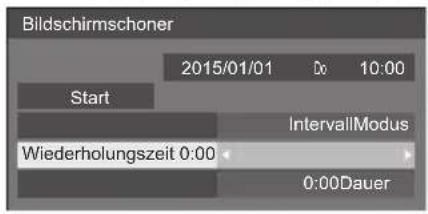

Bildschirmschoner (Um zu verhindern, dass sich Bilder einbrennen) 48

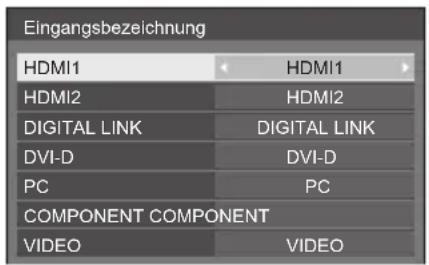

Eingangsbezeichnung 49

Einstellungen Energieverwaltung 50

Wobbling....51

Ausschalten bei Nich betätigung 51

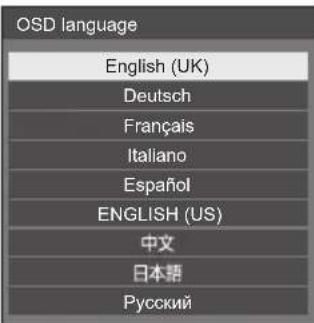

OSD Sprache 51

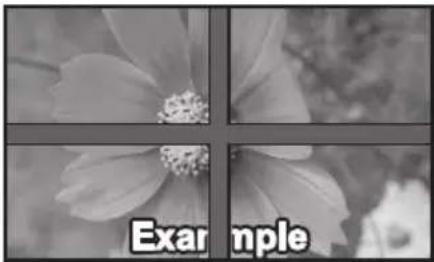

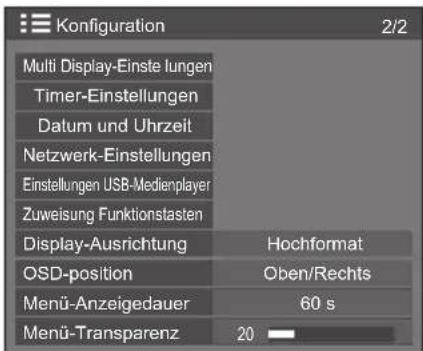

Multi Display-Einstellungen 52

Timer-Einstellungen 53

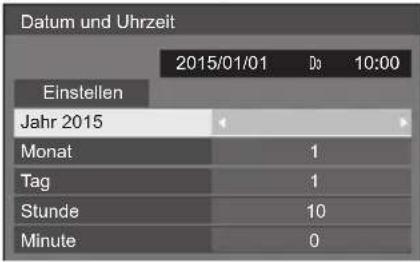

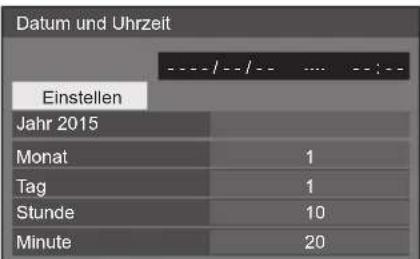

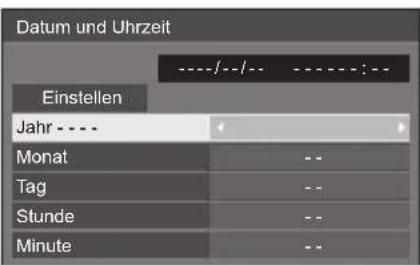

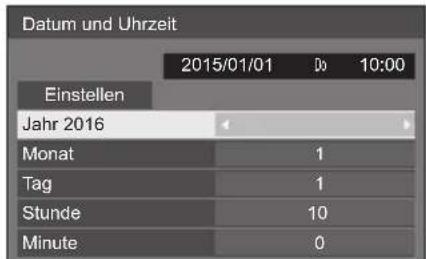

Datum und Uhrzeit 53

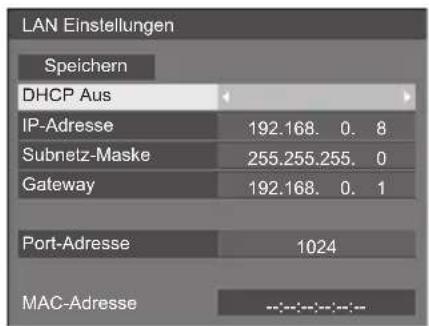

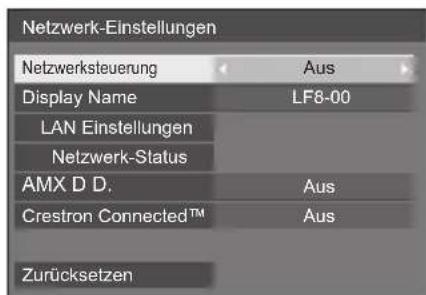

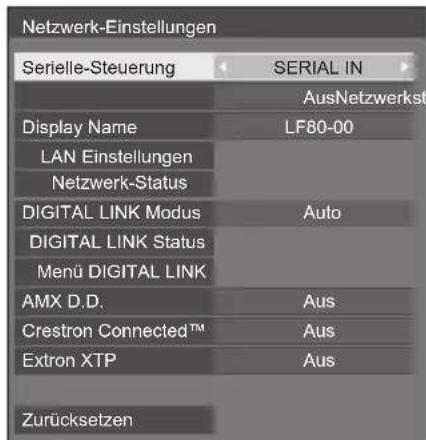

Netzwerk-Einstellungen 54

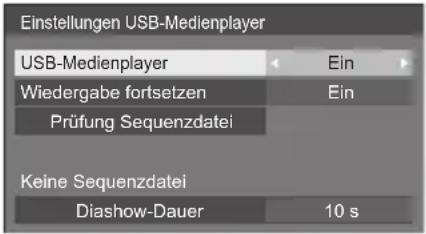

Einstellungen USB-Medienplayer 58

Zuweisung Funk ionstasten 58

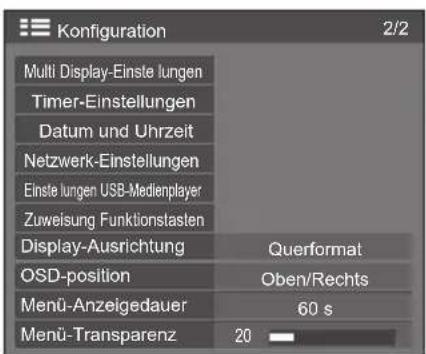

Display-Ausrichtung 60

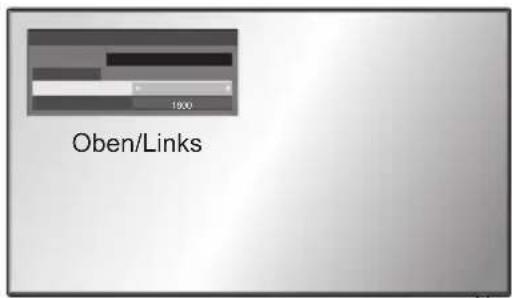

OSD-posit ion 60

Menü-Anzeigedauer 60

Menü-Transparenz 60

Anpassungen bei Optionen......61

Netzwerkfunktion nutzen 72

Voraussetzungen für Computer, die verbunden werden sollen 72

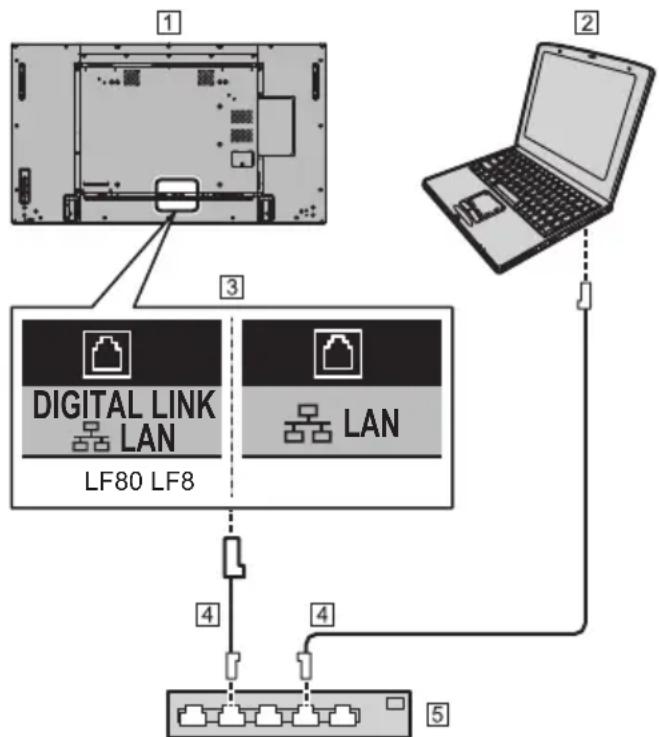

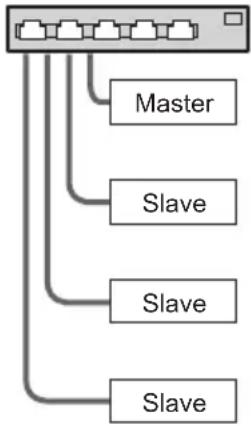

Beispiel für eine Netzwerkverbindung 72

Steuerung per Befehl (Command Control).... 74

Steuerung per Befehl via LAN 74

PJLink-Protokoll 78

Frühwarnsoftware 80

Multi Monitoring & Control Software 80

Am LAN anschließen......80

Computerbetrieb 80

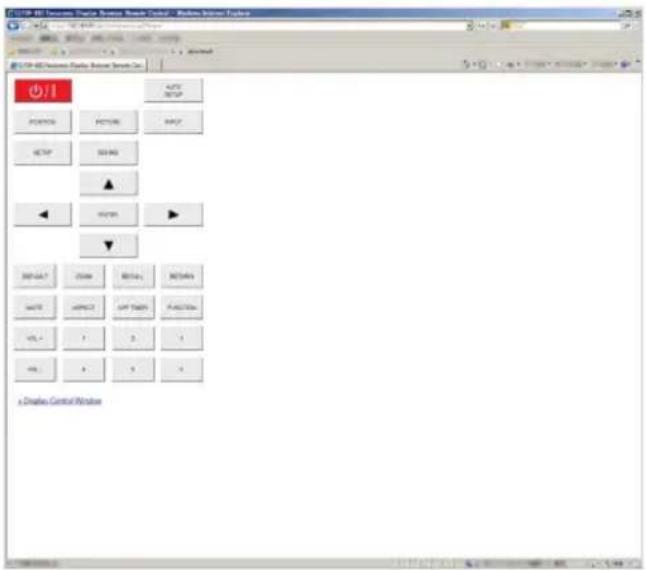

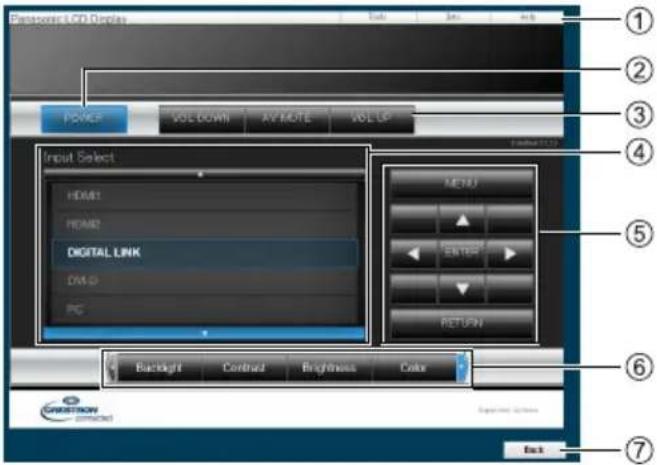

Webbrowser zum Steuern benutzen......81

Bevor Sie einen Webbrowser zum Steuern benutzen 81

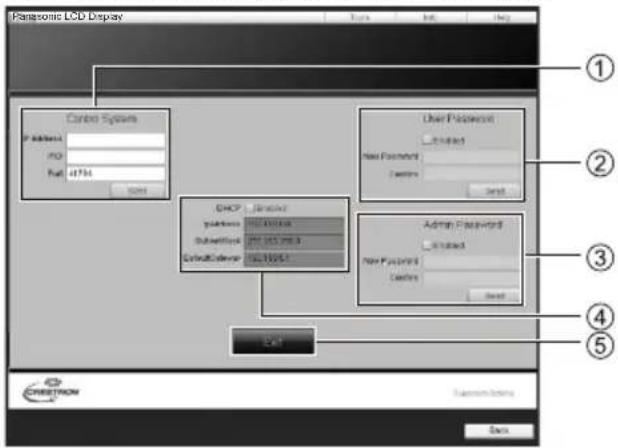

Zugriff mit Webbrowser 82

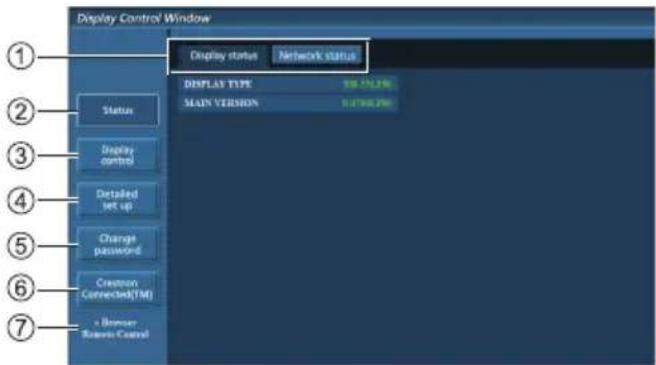

Mit dem Webbrowser arbeiten 82

Webbrowser-Steuerung verwenden 87

USB-Medienplayer....89

Funktionsbeschreibung 89

Vorbereitung 89

Wiedergabe der Dateien 91

Netzwerkumgebung (nur Multi-Medienplayer) 93

Medienplayer starten / beenden 94

Wiedergabefunktion fortsetzen 94

ID der Fernbedienungsfunktion .....95

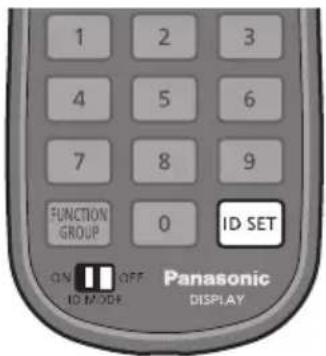

ID-Nummer der Fernbedienung festlegen 95

Abbruch der Einstellung der ID-Nummer der Fernbedienung 95

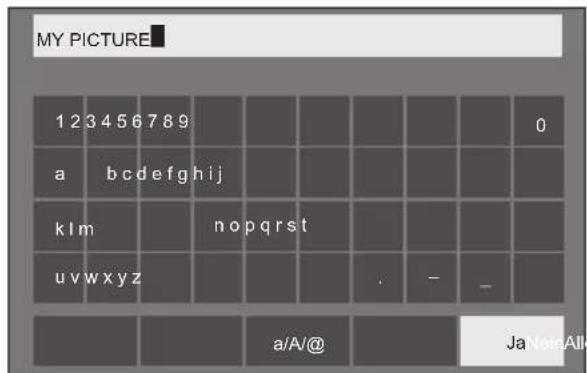

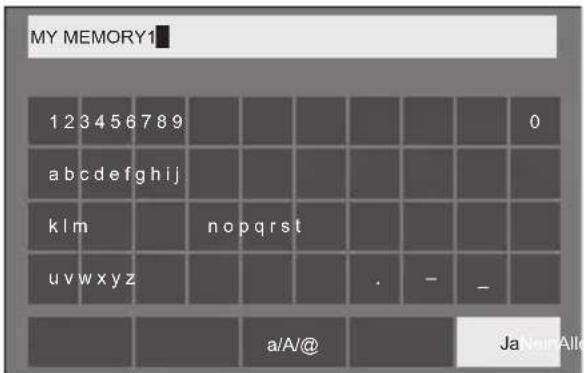

Zeichen eingeben 96

Voreingestellte Signale 97

Werkseinstellungen....99

Klonen von Daten....100

Anzeigedaten zum USB-Speichergerät kopieren · · 100

Kopieren von Daten auf USB-Speichergerät zum Anzeigegerät 101

Fehlerbehebung....102

Technische Daten 106

Software-Lizenz 109

Hinweis:

Einbrennen des Bildes könnte die Folge sein. Wird auf dem LCD Display über eine längere Zeit ein unbewegtes Bild angezeigt, könnte dieses Bild auf dem Bildschirm verharren. Es wird aber verschwinden, wenn für eine Weile bewegte Bilder angezeigt werden.

Warenzeichen

•Microsoft, Windows, Windows Vista und Internet Explorer sind eingetragene Markenzeichen oder Marken von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
•Macintosh, Mac, Mac OS, OS X und Safari sind Handelsmarken von Apple Inc., die in den Vereinigten Staaten und anderen Ländern registriert wurden.
- PJLink ist ein registriertes oder anstehendes Markenzeichen in Japan, den Vereinigten Staaten und in anderen Ländern und Regionen.
- HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.
- JavaScript ist ein registriertes Markenzeichen oder eine Marke der Oracle Corporation, ihren Tochtergesellschaften und assoziierten Firmen in den Vereinigten Staaten und/oder anderen Ländern.
•RoomView, Crestron RoomView und Fusion RV sind registrierte Marken von Crestron Electronics, Inc. Crestron Connected ist eine Marke von Crestron Electronics, Inc.

Selbst wenn kein besonderer Hinweis auf die Firma oder das Warenzeichen des Produktes gemacht wird, werden diese Warenzeichen vollständig berücksichtigt.

Wichtige

Sicherheitshinweise

WARNUNG

1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden.

Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden.

2) Zur Vermeidung eines elektrischen Schlages darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keine Teile, die gewartet werden müssen. Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann.
3) Der Erdungsanschluss des Netzsteckers darf nicht entfernt werden. Dieses Gerät ist mit einem dreipoligen Netzstecker ausgerüstet, der sich aus Sicherheitsgründen nur an einer geerdeten Netzsteckdose anschließen lässt. Wenden Sie sich an einen Elektriker, falls der Netzstecker nicht an eine Steckdose angeschlossen werden kann. Die Erdung darf nicht außer Funktion gesetzt werden.
4) Um einen elektrischen Schlag zu vermeiden, stellen Sie sicher, dass der Netzsteckert richtig geerdet ist.

VORSICHT

Dieses Gerät ist für den Betrieb an Orten vorgesehen, an denen nur geringe elektromagnetische Felder auftreten.

Falls das Gerät in der Nähe von Quellen starker elektromagnetischer Felder oder an Orten betrieben wird, an denen elektrische Störsignale die Eingangssignale beeinflussen, kann die Bild- oder Tonwiedergabe instabil sein oder es können Störgeräusche auftreten.

Halten Sie deshalb das Gerät von Quellen starker elektromagnetischer Felder fern, um jegliche Gefahr einer Beschädigung auszuschließen.

Sicherheitshinweise

WARNUNG

Aufstellung

Dieses LCD-Display ist nur zur Verwendung mit dem folgenden optionalen Zubehör vorgesehen.

Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht.

(Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.)

- Sockel

TY-ST43PE8

• Digitale Interface-Box

ET-YFB100G

• DIGITAL LINK Umschalter

ET-YFB200G

- Frühwarnsoftware

ET-SWA100 Series ^*1

• Video Wall Manager

TY-VUK10 ^4

*1: Je nach Lizenztyp kann sich das Suffix der Teilenummer unterscheiden.

*2: Unterstützt Version 1.1 oder höher.

Hinweis

- Die Teilenummer von Zubehörteilen kann ohne Vorankündigung geändert werden.

Wir übernehmen keine Verantwortung für jegliche Produktschäden etc. aufgrund von Fehlern in der Installationsumgebung für den Sockel oder die Wandhalterung, auch während gültiger Garantiedauer.

Alle Einstellungen müssen durch einen qualifizierten Fachmann vorgenommen werden.

Kleinteile können eine Erstickungsgefahr darstellen, wenn sie versehentlich verschluckt werden. Bewahren Sie Kleinteile nicht in der Reichweite von Kleinkindern auf. Entsorgen Sie nicht benötigte Kleinteile und sonstige Gegenstände (einschließlich Verpackungsmaterial und Plastiktüten/-abdeckungen), damit Kleinkinder nicht damit spielen und somit einer Erstickungsgefahr ausgesetzt sind.

Das Display darf nicht auf einer geneigten oder instabilen Fläche aufgestellt werden; stellen Sie zudem sicher, dass das Display nicht über die Kante der Basis hinausreicht.

- Das Display kann umkippen und herunterfallen.

Installieren Sie das Gerät an einem Ort, wo es keinen oder nur minimalen Vibrationen ausgesetzt ist. Und achten Sie darauf, dass die Unterlage das Gewicht des Gerätes tragen kann.

- Stürzen oder Fallenlassen des Geräts kann zu Verletzungen führen, außerdem zu einem Defekt des Geräts.

Keine Gegenstände auf das Display stellen.

- Falls Wasser oder Fremdkörper ins Display eindringen, kann es zu einem Kurzschluss kommen, und es besteht dann Brand- und Stromschlaggefahr. Falls ein Fremdkörper ins Innere des Displays gelangt, konsultieren Sie Ihren Panasonic-Fachhändler.

Nur in senkrechter Position befördern.

- Falls Sie das Gerät so transportieren, dass der Display-Bildschirm nach oben oder nach unten zeigt, kann die inneren Schaltkreise beschädigt werden.

Die Be - und Entlüftungsöffnungen dürfen unter keinen Umständen durch Gegenstände jeglicher Art zugedeckt werden.

Für hinreichende Ventilation siehe Seite 8.

Bei vertikaler Installation des Geräts:

Achten Sie bei vertikaler Installation des Gerätes darauf, dass die Betriebsanzeige nach unten kommt. Es wird Hitze erzeugt, und das Display könnte beschädigt werden oder in Brand geraten.

Betriebsanzeige

Warnhinweise für die Wand- oder Sockelinstallation

• Die Wand- oder Sockelinstallation sollte von einem professionellen Installateur durchgeführt werden. Wird das Anzeigerät falsch installiert, kann es zu schweren Unfällen mit Todesfolge oder schweren Verletzungen kommen. Verwenden Sie den optionalen Sockel.
- Bei Installation an einer Wand muss eine mit den VESA-Standards übereinstimmende Wandhalterung verwendet werden.

42-Zoll-Modell : VESA 200×200

49-Zoll-Modell 55-Zoll-Modell : VESA 400×400 (siehe Seite 8)

• Möchten Sie das Anzeigegerät nicht mehr an der Wand oder auf dem Sockel verwenden, bitten Sie eine Fachkraft, das Anzeigegerät möglichst schnell abzunehmen.
• Achten Sie bei der Installation des Displays an der Wand darauf, dass die Befestigungsschrauben und Stromkabel nicht mit Metallobjekten in der Wand in Kontakt kommen. Bei Kontakt mit Metallobjekten in der Wand kann es zu einem Stromschlag kommen.

Installieren Sie das Produkt so, dass es nicht direkter Sonneneinstrahlung ausgesetzt ist.

- Ist der Bildschirm direktem Sonnenlicht ausgesetzt, kann das nachteilige Auswirkungen auf die Flüssigkristallanzeige haben.

■ Verwendung des LCD-Displays

Das Display ist für den Betrieb mit einer Netzspannung von 220 - 240 V (Wechselspannung), 50/60 Hz vorgesehen.

Die Entlüftungsöffnungen dürfen nicht abgedeckt werden.

- Falls die Entlüftungsöffnungen blockiert werden, kann sich das Display überhitzen, was einen Geräteschaden oder einen Brand verursachen kann.

Keine Fremdkörper in das Display stecken.

- Metallene oder entzündbare Gegenstände dürfen nicht durch die Entlüftungsöffnungen in das Display gesteckt werden oder in das Gerät fallen, weil die Gefahr eines Brandausbruchs oder eines elektrischen Schlages vorhanden ist.

Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden.

- Im Inneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an Ihren örtlichen Panasonic-Händler.

Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

Das Netzkabel mit dem Netzstecker muss an eine geerdete Netzsteckdose angeschlossen werden.

Benutzen Sie ausschließlich das mit diesem Gerät mitgelieferte Netzkabel.

- Sonst können Kurzschlüsse, Wärmeentwicklung usw. auftreten, die zu einem elektrischen Schlag und Feuer führen können.

Das mitgelieferte Netzkabel nicht mit anderen Geräten benutzen.

- Sonst besteht Stromschlag- oder Brandgefahr.

Den Netzstecker vollständig an eine Steckdose anschließen.

- Falls der Netzstecker nicht vollständig hineingesteckt ist, kann durch entstehende Wärme ein Brand verursacht werden. Ein beschädigter Netzstecker oder eine Steckdose mit lockerer Abdeckplatte dürfen nicht verwendet werden.

Den Netzstecker nicht mit nassen Händen anfassen.

- Beim Anfassen mit nassen Händen kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel darf nicht beschädigt werden. Beim Lösen aus der Steckdose muss das Kabel am Netzstecker festgehalten und herausgezogen werden.

- Das Kabel darf nicht beschädigt oder abgeändert, mit schweren Gegenständen belastet, einer Wärmequelle ausgesetzt, verdreht, stark gebogen oder gezogen werden. In diesem Fall besteht die Gefahr eines Brandausbruchs oder eines elektrischen Schlages. Ein beschädigtes Netzkabel muss unverzüglich bei einem autorisierten Kundendienstzentrum repariert werden.

Auf keinen Fall Gehäuseteile entfernen und NIEMALS selber Änderungen am Display vornehmen

• Die hintere Abdeckung des Geräts nicht öffnen, weil sonst stromführende Teile offen liegen. Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten. (Komponenten, die hohe Spannung führen, können starke elektrische Schläge verursachen)

- Lassen Sie das Display grundsätzlich nur von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Achten Sie darauf, dass die mitgelieferten AAA/R03/UM4-Batterien außerhalb der Reichweite von Kindern sind. Sie könnten aus Versehen verschluckt werden, was schädliche Auswirkungen auf den Körper hätte.

- Falls Sie vermuten, dass ein Kind sie verschluckt haben könnte, wenden Sie sich sofort an einen Arzt.

Falls das Display für längere Zeit nicht in Betrieb genommen wird, müssen Sie das Netzkabel aus der Steckdose ziehen.

Es kann zu Bildstörungen kommen, wenn Sie das Verbindungskabel von Anschlüssen trennen/anschließen, deren eingespeistes Bild Sie gerade nicht sehen, oder wenn Sie das dort angeschlossene Videogerät ein- oder ausschalten. Das ist normal und kein Defekt.

Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen.

VORSICHT

Falls Probleme oder ein Defekt auftreten, stellen Sie sofort die Benutzung des Geräts ein.

■ Falls ein Problem auftritt, ziehen Sie den Netzstecker.

• Aus dem Gerät tritt Rauch oder ein unnormaler Geruch aus.
• Mitunter ist weder Bild noch Ton da.
• Eine Flüssigkeit wie Wasser oder Fremdkörper sind ins Innere des Geräts gelangt.
• Beim Gerät gibt es deformierte oder zerbrochene Teile.

Wenn Sie fortfahren, das Gerät unter diesen Bedingungen zu benutzen, besteht Brand- und Stromschlaggefahr.

• Schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose und fragen Sie Ihren Händler, das Gerät zu reparieren.
• Um die Stromzufuhr zum Display vollständig zu unterbinden, müssen Sie den Stecker des Netzkabels aus der Wandsteckdose ziehen.
• Versuchen Sie auf keinen Fall, das Gerät selber zu reparieren, das ist gefährlich.
• Damit Sie jederzeit den Netzstecker aus der Netzsteckdose ziehen können, schließen Sie das Gerät an eine Netzsteckdose an, die Sie leicht erreichen können.

■ Verwendung des LCD-Displays

Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Displays halten.

- Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Displays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.

Zum Tragen oder Auspacken dieses Gerätes werden mindestens 2 Personen benötigt.

- Wird dies nicht beachtet, kann das Gerät herunterfallen und Verletzungen verursachen.

Zum Ändern des Aufstellungsortes müssen alle Kabel gelöst werden.

- Beim Ändern des Standortes mit angeschlossenen Kabeln können die Kabel beschädigt werden, was zu einem Brandausbruch oder einem elektrischen Schlag führen kann.

Ziehen Sie vor dem Reinigen als Vorsichtsmaßnahme den Netzstecker aus der Steckdose.

- Bei angeschlossenem Netzstecker kann ein elektrischer Schlag ausgelöst werden.

Das Netzkabel regelmäßig reinigen, sodass sich kein Staub darauf ansammeln kann.

- Falls sich auf dem Netzkabelstecker Staub ansammelt, kann die Isolation durch Feuchtigkeit beschädigt werden, was zu einem Brandausbruch führen kann. Den Netzkabelstecker aus der Steckdose ziehen und mit einem trockenen Tuch abwischen.

Treten Sie sich nicht auf den Sockel oder das Display, hängen Sie sich auch nicht daran.

- Das Gerät könnte umkippen oder zerbrechen, und es kann zu Verletzungen führen. Achten Sie insbesondere auf Kinder.

Beim Einsetzen der Batterie unbedingt auf die richtige Polarität (+ und -) achten.

• Falscher Umgang mit der Batterie kann dazu führen, dass sie explodiert oder undicht wird. Es kann zu einem Brand führen, Verletzungen verursachen, und es können Sachschäden in der Umgebung eintreten.
• Setzen Sie die Batterie ordnungsgemäß ein, so wie es beschrieben ist. (siehe Seite 11.)

Wird die Fernsteuerung längere Zeit nicht benutzt, nehmen Sie die Batterien heraus.

- Sonst kann sie undicht werden, sich erhitzen, sich entzünden oder platzen, so dass ein Brand entstehen kann, oder es können Sachschäden in der Umgebung eintreten.

Batterien dürfen weder verbrannt noch zerlegt werden.

- Setzen Sie Batterien keiner übermäßigen Wärme aus, z. B. direkter Sonneneinstrahlung, offenen Flammen usw.

Das Display nicht auf den Kopf stellen.

Das Display nicht mit nach oben gerichtetem Bildschirm abstellen.

Sicherheitshinweise für den Gebrauch

Sicherheitshinweise in Bezug auf die Installation

Lassen Sie das Display nicht im Freien stehen.

- Das Display ist für den Gebrauch in Innenräumen bestimmt.

Umgebungstemperaturen

• Wenn das Gerät unterhalb einer Höhe von 1 400 m (4 593 Fuß) über dem Meeresspiegel betrieben wird: 0°C bis 40°C (32°F bis 104°F)
• Bei Verwendung des Gerätes in großen Höhen (1 400 m (4 593 ft) und höher, aber weniger als 2 800 m (9 186 ft) über dem Meeresspiegel): 0°C bis 35°C (32°F bis 95°F)

Installieren Sie das Gerät nicht an Orten, die 2 800 m (9 186 ft) und höher über dem Meeresspiegel liegen.

- Andernfalls besteht die Gefahr, dass interne Teile nicht so lange halten oder dass sie nicht ordnungsgemäß funktionieren.

Erforderlicher Freiraum für Belüftung

Bei Verwendung eines Sockels (optionales Zubehör) halten Sie einen Abstand von 10 cm (3 15/16") oder mehr an der Oberseite, links und rechts und 5 cm (1 31/32") oder mehr an der Rückseite ein; wahren Sie ebenfalls den Abstand zwischen der Unterseite des Anzeigegerätes und der Bodenfläche.

Wenn Sie eine andere Einrichtungsmethode (Wandaufhängung, usw.) anwenden, folgen Sie den Instruktionen, die es dazu im betreffenden Handbuch gibt. (Falls es im Installationshandbuch keine besonderen Angaben zu Abständen beim Installieren gibt, lassen Sie oben, unten, links und rechts mindestens 10 cm (3 15/16") Abstand und auf der Rückseite mindestens 5 cm (1 31/32").

Mindestabstand:

a a a b

a: 10 cm (3 15/16")

b: 5 cm (1 31/32")

Über die Schrauben für den Einsatz einer mit VESA-Standards konformen Wandhalterung

Zoll-Modell	Schraubenabstand bei der Installation	Tiefe des Schraubenlochs	Schraube (Anzahl)
42 200	mm × 200 mm 10 mm	M6 (4)
49 400	mm × 400 mm 10 mm	M6 (4)
55 400	mm × 400 mm 10 mm	M6 (4)

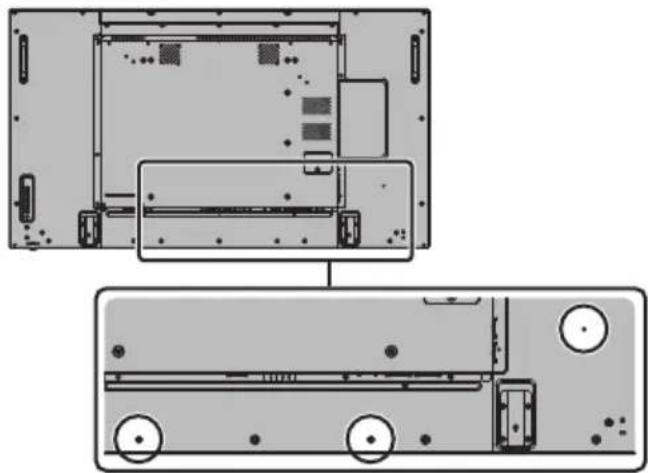

Beim Installieren nicht die Schraubenlöcher (unten auf der Rückseite des Displays) benutzen - siehe folgende Abbildungen.

Das Display könnte beschädigt werden.

42-Zoll-Modell

Beachten Sie die bewegliche Struktur der Betriebsanzeige und des Fernbedienungssensors.

- Als Werkstandard werden die Betriebsanzeige und der Fernbedienungssensor im Gerät aufbewahrt. Für normale Benutzung ziehen Sie den Fernbedienungssensor an der Kante des Hauptgerätes heraus, indem Sie den Hebel an der Rückseite betätigen. Bewahren Sie den Fernbedienungssensor je nach Aufstellung (bspw. bei Verwendung mehrerer Anzeigegeräte) im Hauptgerät auf. (siehe Seite 25)

Üben Sie keinen Druck auf den Flüssigkristallbildschirm aus.

- Drücken Sie nicht gewaltsam gegen den Flüssigkristallbildschirm; drücken Sie nicht mit einem spitzen Gegenstand dagegen. Eine gewaltsame Handhabung des Flüssigkristallbildschirms kann zu einer Ungleichmäßigkeit der Anzeige und damit zu einer Fehlfunktion führen.

Je nach Temperatur- oder Feuchtigkeitsbedingungen kann eine ungleichmäßige Helligkeit beobachtet werden. Dies ist jedoch kein Fehler.

- Diese Ungleichmäßigkeit verschwindet nach längerem Betrieb. Falls nicht, wenden Sie sich an den Händler.

■ Hinweis zur Sicherheit

Ergreifen Sie bei der Verwendung dieses Produkts Sicherheitsmaßnahmen gegen folgende Vorfälle:

•Die Verbreitung persönlicher Daten durch dieses Produkt
- Den unbefugten Betrieb dieses Produkts seitens eines böswilligen Dritten
- Das Stören oder Anhalten dieses Produkts seitens eines böswilligen Dritten

Ergreifen Sie ausreichende Sicherheitsmaßnahmen. (siehe Seite 82, 83, 87)

• Gestalten Sie Ihr Passwort so sicher wie möglich.
- Ändern Sie Ihr Passwort regelmäßig.
• Die Panasonic Corporation oder assoziierte Firmen fragen Sie nie direkt nach Ihrem Passwort. Geben Sie im Falle solcher Anfragen Ihr Passwort nicht preis.
- Das angeschlossene Netzwerk muss durch eine Firewall usw. gesichert sein.
- Stellen Sie ein Passwort für die Web-Steuerung ein und beschränken Sie die Zahl der Benutzer, die sich anmelden dürfen.

Reinigung und Wartung

Die Bildschirmfläche wurde mit einer speziellen Beschichtung versehen. Reinigen Sie die Bildschirmfläche vorsichtig mit lediglich einem Reinigungstuch oder einem weichen, fusselfreies Tuch ab.

• Bei starker Verschmutzung feuchten Sie ein weiches, flusenfreies Tuch mit reinem Wasser oder einer Lösung aus 100 Teilen Wasser und 1 Teil eines neutralen Reinigungsmittels an, wischen Sie die Bildschirmoberfläche damit ab, und reiben Sie anschließend mit einem trockenen, weichen, flusenfreien Tuch gleichmäßig nach, bis die Oberfläche vollständig trocken ist.
• Die Bildschirmoberfläche darf nicht mit Fingernägeln oder anderen Gegenständen zerkratzt werden und es dürfen keine Gegenstände gegen den Bildschirm geschlagen werden, weil er beschädigt werden kann. Jeglicher Kontakt mit flüchtigen Substanzen, wie Insektenschutzmittel, Lösungsmittel usw. ist zu vermeiden, weil die Oberfläche beschädigt werden kann.

Verwenden Sie zum Reinigen des Gehäuses ein weiches trockenes Tuch.

• Bei starker Verschmutzung müssen Sie das Gehäuse mit einem weichen Tuch, das mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, reinigen. Wischen Sie das Gehäuse mit einem anderen weichen Tuch trocken.
• Es darf kein Reinigungsmittel auf die Bildschirmoberfläche gelangen. Falls Wassertropfen ins Geräteinnere gelangen, können Betriebsstörungen verursacht werden.
• Vermeiden Sie jeglichen Kontakt des Gehäuses mit flüchtigen Substanzen, wie Insektenschutzmitteln, Lösungsmitteln usw., weil das Gehäuse beschädigt werden und sich die Beschichtung ablösen kann. Außerdem darf das Gehäuse nicht über längere Zeit mit Gegenständen aus Gummi oder PVC in Berührung kommen.

Verwendung von chemischen Reinigungstüchern

• Verwenden Sie keine chemischen Reinigungstücher für die Bildschirmoberfläche.
• Befolgen Sie die Gebrauchsanweisung der chemischen Reinigungstücher bei deren Anwendung zur Reinigung des Gehäuses.

Verdrahtetes LAN

Wenn Sie das Display an einem Ort aufstellen, wo oft statische Elektrizität auftritt, treffen Sie geeignete Gegenmaßnahmen, um das Display vor statische Elektrizität zu schützen, bevor Sie es in Betrieb nehmen.

• Wird das Display an einem Ort verwendet, wo es oft zu elektrostatischen Aufladungen kommt, z. B. auf einem Teppich, kommt es bei der Kommunikation über drahtgebundenes LAN oder DIGITAL LINK häufiger zu Unterbrechungen. Benutzen Sie in diesem Fall eine antistatische Matte, um die elektrostatische Ladung und die Störungsquelle zu besei igen, und stellen Sie dann die Verbindung per drahtgebundenes LAN oder DIGITAL LINK wieder her.
• In seltenen Fällen kann es vorkommen, dass aufgrund statischer Elektrizität oder einer Störungsquelle die LAN-Verbindung deaktiviert wird. Schalten Sie in diesem Fall das das Display aus, schließen Sie die Geräte erneut an und schalten Sie dann wieder ein.

Das Display funktioniert möglicherweise nicht ordnungsgemäß, wenn es starken Radiowellen von einer Sendestation oder einem Radiosender ausgesetzt ist.

- Sollte sich in der Nähe der Stelle, an der Sie das Display installieren, eine Einrichtung oder ein Gerät befinden, die/das starke Radiowellen ausgibt, dann platzieren Sie das Display an einer anderen Stelle, die weit genug davon entfernt ist. Oder umhüllen Sie das am Anschluss DIGITAL LINK / LAN angeschlossene LAN-Kabel mit einem Metallfolie oder einer Metallröhre, die an beiden Enden geerdet ist.

Entsorgung

Fragen Sie bei den lokalen Behörden oder bei Ihrem Händler, wie das Gerät korrekt zu entsorgen ist.

Zubehör

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit

Bedienungsanleitung (Buch)

Panasonic

Bedienungsanleitung (CD-ROM)

Panasonic

Fernbedienung

N2QAYA000099

Batterien für die Fernbedienung

• Bewahren Sie kleine Teile sachgemäß auf und halten Sie sie fern von kleinen Kindern.
• Falls Sie Zubehörartikel verlieren, wenden Sie sich bitte an Ihren Händler.
• Entsorgen Sie die Verpackungsmaterialien ordnungsgemäß, nachdem Sie die Artikel herausgenommen haben.

Batterien der Fernbedienung

1. Den Haken ziehen und fes halten, dann den Batteriefachdeckel öffnen.

1. Die Batterien einlegen - dabei auf korrekte Polarität achten (+ und -).

1. Den Batteriefachdeckel wieder anbringen.

Tipp

- Beim regelmäßigen Benutzen der Fernbedienung sollten die alten Batterien für eine längere Lebensdauer durch Alkali-Batterien ausgetauscht werden.

Vorsichtsmaßnahmen bei der Verwendung von Batterien

Ein falsches Einlegen der Batterien kann zum Auslaufen und zum Korrodieren und dadurch zu Beschädigungen der Fernbedienung führen.

Die Batterien sind auf umweltfreundliche Art zu entsorgen.

Beachten Sie die folgenden Vorsichtsmaßnahmen:

1. Die Batterien sollten immer paarweise ausgetauscht werden. Immer neue Batterien beim Auswechseln der alten verwenden.
2. Alte und neue Batterien sollten niemals gemischt werden.
3. Verschiedene Batteriearten nicht mischen (Beispiel: „Zink-Kohle“ und „Alkali“).
4. Niemals die Batterien aufladen, kurzschließen, zerlegen, aufheizen oder verbrennen.
5. Das Auswechseln der Batterien wird notwendig, wenn das Display auf die Fernbedienung nur noch gelegentlich oder gar nicht mehr reagiert.
6. Batterien dürfen weder verbrannt noch zerlegt werden.
7. Batterien keinen übermäßigen Temperaturen wie Sonneneinstrahlung, Feuer usw. aussetzen.

Kensington- Sicherung

Dieser Sicherheitsschlitz ist mit Kensington-Sicherheitskabeln kompatibel.

42-Zoll-Modell

Netzkabelanschluss und Befestigung

Rückseite des Geräts

Befestigung des Netzkabels

Netzkabel (mitgeliefert)

Den Stecker in den Display-Anschluss stecken.

Führen Sie das Netzkabel ein, bis es einrastet.

Hinweis

- Achten Sie darauf, das Netzkabel sowohl auf der linken als auch auf der rechten Seite zu sichern.

Abtrennen des Netzkabels

Zum Abziehen des Steckers beide Klammern niederdrücken.

Hinweis

• Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Netzkabelstecker von der Steckdose abzutrennen.
• Das mitgelieferte Netzkabel darf nur für dieses Gerät verwendet werden. Verwenden Sie es nicht für andere Zwecke.

Kabelbefestigung

Hinweis

- Diesem Gerät sind 3 Klemmen mitgeliefert. Befes igen Sie die Kabel über die Löcher in den Klemmen wie nachstehend abgebildet an 3 Positionen.

Wenn Sie weitere Schellen brauchen, kaufen Sie diese bei Ihrem Fachhändler. (Beim Kundendienst erhältlich)

55-Zoll-Modell

- Beim 42-Zoll- und beim 49-Zoll-Gerät sind die Positionen der Löcher identisch.

1. Befestigen Sie die Kabelschelle


Loch Kabelschelle in ein Loch einführen.

Entfernen vom

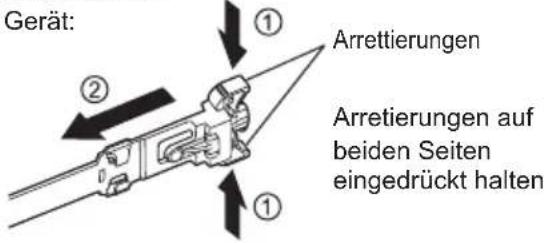

Gerät: ① Arrettierungen ② Arrettierungen auf beiden Seiten eingedrückt halten ①

1. Bündeln Sie die Kabel


Spitze unter die Haken einführen Haken

Lösen:

Anschluss für Videogerät LF8 1 2 3 4 5 9 6 7 8 LF80 1 2 3 4 5 10 6 7 8

1	PC IN:	PC-EingangAnschließen an den Video-Anschluss eines PCs,Videogeräts mit „YPBPR/ YCBCR“- oder „RGB“-Ausgang.(siehe Seite 17)
2	AUDIO1 IN:	Eingang Audio gemeinsam benutzt mit DVI-D IN und PC IN(siehe Seite 16, 17)
3	COMPONENT / RGB /VIDEO IN:	COMPONENT / RGB Video-Eingangsanschluss (R/PR/CR,B/PB/CB, G/Y)Anschließen an Videogeräte mit „YPBPR/ YCBCR“- oder „RGB“-Ausgang.(siehe Seite 19)Composite Video-Eingang(VIDEO)Zum Anschließen an ein Videogerät mit Composite-Signalausgang.(siehe Seite 18)
4	AUDIO2 IN:	Audio-Eingang gemeinsam benutzt mit COMPONENT/RGB IN und VIDEO IN(siehe Seite 18, 19)

5	AUDIO OUT:	Analoger Audio-AusgangZum Anschließen eines Audiogeräts mit Analog-Audio-Eingang.(siehe Seite 22)
6	AV IN(HDMI 1, HDMI 2):	HDMI-EingangZum Anschließen eines Videogeräts wie Videorecorder oder DVD-Player usw.(siehe Seite 15)
7	DVI-D IN,DVI-D OUT:	DVI-D-Eingang / AusgangZum Anschließen an ein Videogerät mit DVI-D-Ausgang.Auch bei Wiedergabe des Bildes durch Verkettung mehrerer Displays am anderen Display anschließen.(siehe Seite 16)

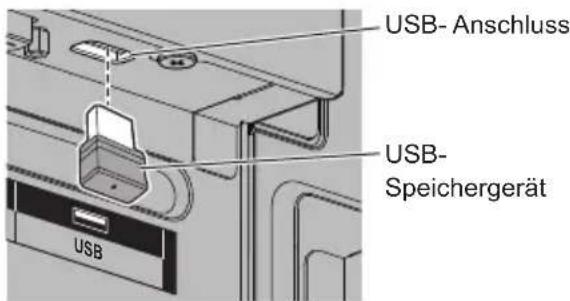

8	USB:	USB-SpeicheranschlussSchließen Sie das USB-Speichergerät zur Nutzung der USB-Medienplayer-Funktion an.Kann beim Bildempfang auch zur Stromversorgung eines externen Gerätes mit bis zu 5 V/1 A verwendet werden.(siehe Seite 22, 89)
9	LAN:	LAN Anschluss (nur LF8 Serie)Steuerung des Displays durch Anschluss an ein Netzwerk.(siehe Seite 72)

10 DIGITAL LINK / LAN:	DIGITAL LINK Eingang (nur LF80 Serie)Steuerung des Displays durch Anschluss an ein Netzwerk.Alternativ zum Anschließen eines Geräts, das Video- und Audiosignale über den Anschluss DIGITAL LINK ausgibt.(siehe Seite 72, 73)
11 IR IN, IR OUT: Infrarotsignal-Eingang / AusgangZur Bedienung von mehr als einem Anzeigegerät mit einer Fernbedienung.(siehe Seite 22)
12 SERIAL IN, SERIAL OUT:	SERIAL Eingang / AusgangSteuerung des Displays durch Anschluss an einen PC.(siehe Seite 19)

Vor dem Anschließen

• Lesen Sie vor dem Anschließen der Kabel erst aufmerksam die Betriebsanleitung des externen Gerätes, das Sie anschließen wollen.
• Schalten Sie erst alle Geräte aus, bevor Sie die Kabel anschließen.
• Achten Sie auf folgende Punkte, bevor Sie Kabel anschließen. Bei Nichtbeachtung kann es zu Störungen und Ausfällen kommen.

- Wenn Sie ein Kabel an das Gerät oder an ein Gerät anschließen wollen, das an der Einheit selber angeschlossen ist, berühren Sie erst einen in der Nähe befindlichen metallischen Gegenstand, damit die statische Elektrizität von Ihrem Körper abgeleitet wird, und führen Sie dann die Arbeit aus.

- Wenn Sie ein Gerät an der Einheit oder dem Gehäuse der Einheit anschließen, sollte das Verbindungskabel nicht unnötig lang sein. Je länger das Kabel ist, desto empfindlicher ist es gegen Störungen. Wird ein Kabel benutzt, das aufgewickelt ist, fungiert es wie eine Antenne und ist empfindlich gegen Störungen.

- Beim Anschluss von Kabeln erst GND anschließen, dann den Anschluss direkt am Gerät herstellen.

- Falls für den Anschluss des externen Geräts am System ein Verbindungskabel erforderlich ist, das weder mitgeliefert noch als Option erhältlich ist, beschaffen Sie sich das erforderliche Kabel selber.

- Ist der Stecker eines Anschlusskabels sehr groß, kann er ein Teil in seiner Nähe berühren, etwa eine Hinterabdeckung oder den Stecker eines benachbarten Anschlusskabels. Benutzen Sie Anschlusskabel mit geeigneter Steckergröße, damit die Anschlüsse einheitlich sind.

- Falls die Videosignale von Videogeräten zu viel Bildstandsschwankungen (Jitter) enthalten, können die Bilder auf dem Display wackeln. In diesem Fall muss der Time Base Corrector (TBC) angeschlossen werden.

- Wenn die von einem PC oder Videogerät ausgegebenen Sync-Signale gestört werden, zum Beispiel weil bei einem Videogerät die Einstellungen der Ausgangssignale geändert werden, kann es vorkommen, dass die Farbe des Videobildes vorübergehend gestört wird.

- Die Einheit akzeptiert Composite-Videosignale, YCBCR/YPBPR-Signale, analoge RGB-Signale und digitale Signale.

- Es gibt PC-Modelle, die nicht mit der Einheit kompatibel sind.

- Benutzen Sie einen Kabel-Kompensator, wenn Sie ein Gerät über ein langes Kabel anschließen. Sonst könnte es passieren, dass das Bild nicht korrekt angezeigt wird.

- Siehe „Voreingestellte Signale“ (siehe Seite 97) für Arten der Videosignale, die bei dem Gerät verwendet werden können.

HDMI 1 und HDMI 2 Anschlüsse

Hinweis

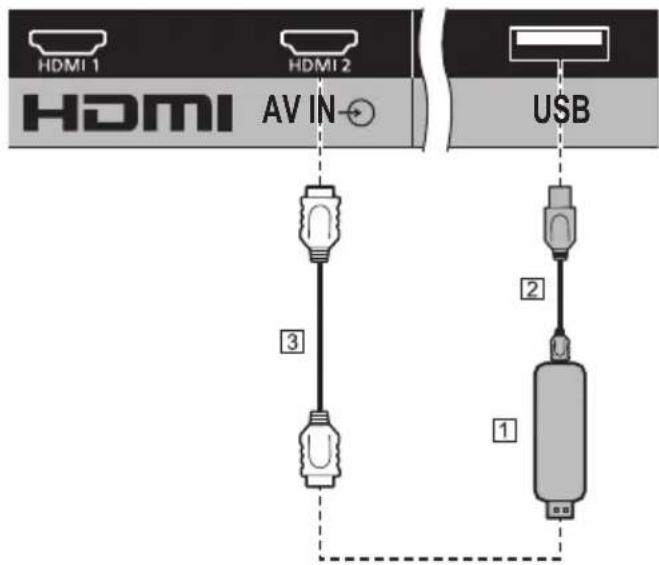

• Das zusätzliche Zubehör und das HDMI-Kabel in der Abbildung sind nicht im Lieferumfang dieses Sets enthalten.
• Einige HDMI-Geräte können möglicherweise kein Bild anzeigen.
• Für Audio kann ebenfalls der Eingang AUDIO1 IN oder AUDIO2 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

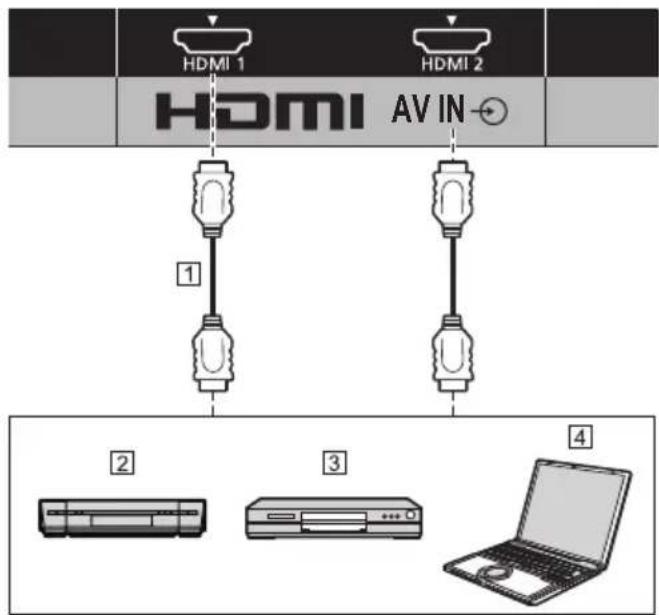

HDMI 1 HDMI 2 AV IN ① ② ③ ④

1 HDMI-Kabel (im Handel erhältlich)
② Videorekorder
③ DVD-Player
4 PC

Stift-Zuordnung und Signalbezeichnungen bei HDMI-Anschluss

19 3 1 18 4 2

Klemme	Signalbezeichnung
1	TMDS-Daten2+
2	TMDS-Daten2 abgeschirmt
3	TMDS-Daten2-
4	TMDS-Daten1+
5	TMDS-Daten1 abgeschirmt
6	TMDS-Daten1-
7	TMDS-Daten0+
8	TMDS-Daten0 abgeschirmt
9	TMDS-Daten0-
10	TMDS-Uhr+
11	TMDS-Uhr abgeschirmt
12	TMDS-Uhr-
13	CEC
14	——
15	SCL
16	SDA
17	DDC/CEC Erdung
18	+5 V Gleichstrom
19	Hot Plug-Erkennung

DVI-D IN / DVI-D OUT Anschluss

Hinweis

• Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert.
• Verwenden Sie ein DVI-D-Kabel gemäß DVI-Norm. In Abhängigkeit von der Länge oder Qualität des Kabels kann eine Beinträchtigung des Bilds auftreten.
  • DVI-D IN Anschlüsse sind nur für Single Link.
• Für Audio kann ebenfalls der Eingang AUDIO2 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

Geteilt mit PC IN.

1 DVI-D Videokabel (max. 5 m) (im Handel erhältlich)
② Stereo-Ministecker (M3) Kabel (im Handel erhältlich)
3PC mit DVI-D-Videoausgang

Anschluss für Verkettung (Daisy Chain)

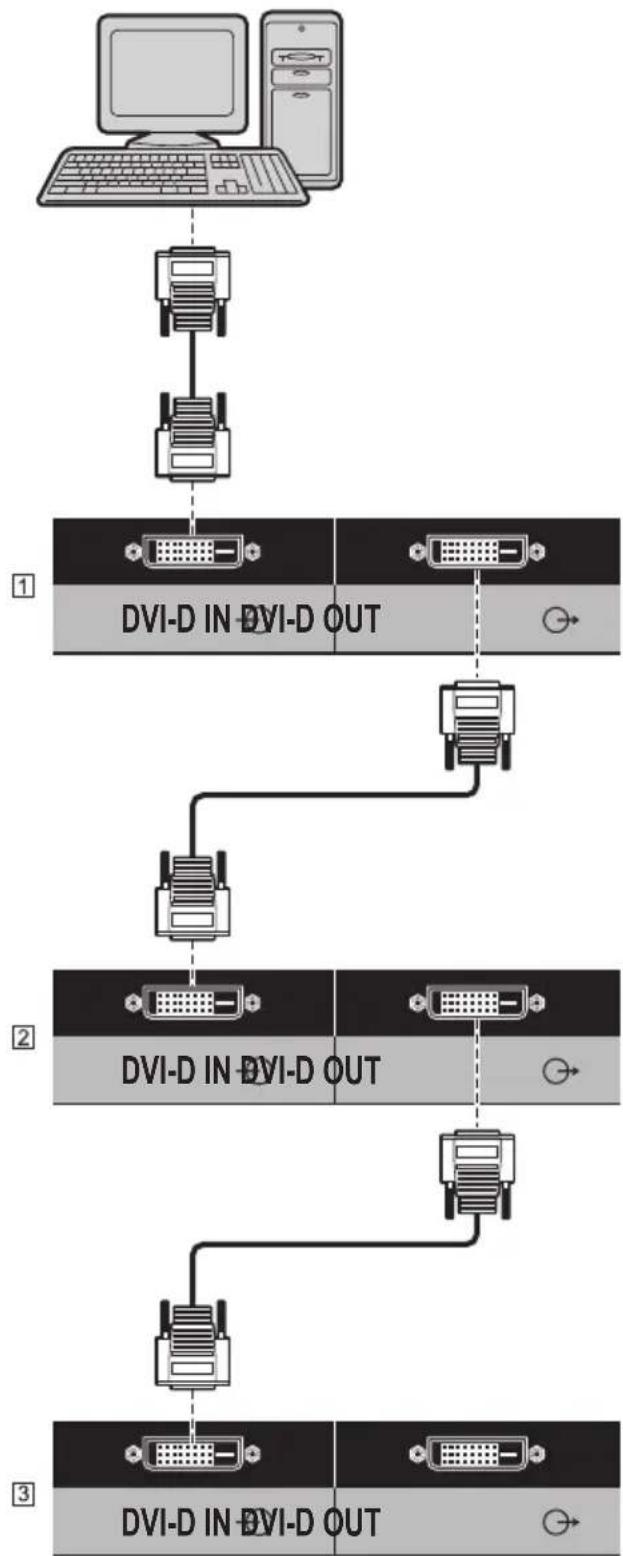

Soll das Bild über mehrere Bildschirme wiedergegeben werden, können diese verkettet (Daisy Chain) angeschlossen werden.

① Erstes Display

② Zweites Display

③ Drittes Display

Hinweis

• Es können bis zu 10 Displays verkettet angeschlossen werden. Jedoch kann die Anzahl anschließbarer Displays je nach Kabeln, Signalen, benutzten Geräten usw. begrenzt sein.
• Bei Zuführung von HDCP-Signalen können bis zu 8 Displays verkettet angeschlossen werden.

Stift-Zuordnung und Signalbezeichnungen bei DVI-D-Eingang/Ausgang

Klemme Signalbezeichnung
1	T.M.D.S. Daten 2-
2	T.M.D.S. Daten 2+
3	T.M.D.S. Daten 2 abgeschirmt
4	____
5	____
6	DDC Takt
7	DDC Daten
8	____
9	T.M.D.S. Daten 1-
10	T.M.D.S. Daten 1+
11	T.M.D.S. Daten 1 abgeschirmt
12	____
13	____
14	+5 V Gleichstrom
15	GND (Masse)
16	Hot Plug-Feststellung
17	T.M.D.S. Daten 0-
18	T.M.D.S. Daten 0+
19	T.M.D.S. Daten 0 abgeschirmt
20	____
21	____
22	T.M.D.S. Takt abgeschirmt
23	T.M.D.S. Takt+
24	T.M.D.S. Takt-

PC IN Anschluss

Geteilt mit DVI-D IN.

AUDIO1 INPC IN (Buchse) (Stecker) Stereo-Ministecker (M3) Schließen Sie ein Kabel, dass zur Audioausgangsbuchse des Computers passt. (im Handel erhältlich) 1 2 3 4

① Mini D-sub-Kabel, 15-polig (im Handel erhällich)

② Adapterstecker (falls notwendig) (im Handel erhältlich)

3 Stereo-Ministecker (M3) Kabel (im Handel erhältlich)

4 PC

Art des Computersignals, das zugeführt werden kann

- Für typische PC-Eingangssignale, die in „Voreingestellte Signale“ (siehe Seite 97) beschrieben sind, sind die Anpassungswerte, z. B. für Standard-Bildpositionen und -größen, bereits im Gerät gespeichert.

Computersignale, die eingegeben werden können, sind solche mit einer horizontalen Abtastfrequenz von 30 bis 110 kHz und einer vertikalen Abtastfrequenz von 48 bis 120 Hz.

- Die Anzeigewauflösung ist maximal 1 440 × 1 080 Punkte, wenn das Seitenverhältnis auf [4:3] gestellt ist, und die Auflösung ist 1 920 × 1 080 Punkte, wenn das Seitenverhältnis auf [16:9] gestellt ist. Falls die Anzeigewauflösung diese Maximalwerte überschreitet, ist eine Anzeige von kleinen Details mit ausreichender Klarheit u. U. nicht möglich.

Hinweis

• Der Anschluss PC IN ist nicht DDC2B-kompatibel. Wenn der angeschlossene Computer nicht DDC2B-kompatibel ist, müssen beim Anschließen des Computers Einstellungen geändert werden.
• Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15-poligen Mini D-sub-Buchse ist kein Adapter notwendig.
• Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
• Zusätzliche Computer, Kabel und Umwandlungsadapter sind zwar abgebildet, werden aber nicht mitgeliefert.
• Stellen Sie die Horizontal- und Ver ikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen.
• Eine Zuleitung von Komponentensignalen ist über die Klemmen 1, 2 und 3 der 15-poligen Mini-D-sub-Buchse möglich.
• Ändern Sie die [YUV/RGB Eingangswahl]-Einstellung im Menü [Signal] auf [YUV] (bei Zuführung von Component-Signalen) oder auf [RGB] (bei Zuführung von RGB-Signalen). (siehe Seite 46)
• Für Audio kann ebenfalls der Eingang AUDIO2 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

Stift-Zuordnung und Signalbezeichnungen bei PC-Eingang (Mini D-sub, 15-polig)

Klemme Signalbezeichnung
1	R (PR/CR)
2	G (Y)
3	B (PB/CB)
4	NC (nicht verwendet)
5	GND (Masse)
6	GND (Masse)
7	GND (Masse)
8	GND (Masse)
9	+5 V Gleichstrom
10	GND (Masse)
11	NC (nicht verwendet)
12	SDA
13	HD/SYNC
14	VD
15	SCL

VIDEO IN Anschluss

Hinweis

• Videogeräte, Anschlusskabel und Umwandlungsstecker werden diesem System nicht mitgeliefert.
• Für Audio kann ebenfalls der Eingang AUDIO1 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

Gemeinsam genutzt mit COMPONENT/RGB IN.

R/PR/CR B/PB/CB G/Y/VDEO COMPONENT/RGB/VIDEO IN AUDIO2 IN Stereo- Ministecker (M3) 4 5

1 Video-Cinchkabel (im Handel erhältlich)

② Pin-BNC Umwandlungsstecker (im Handel erhältlich)

3 Stereo-Audiokabel (im Handel erhältlich)

4 Videokassettenrecorder

⑤ DVD-Player

COMPONENT / RGB IN Anschluss

Hinweis

- Zusätzliches Videogerät, die gezeigten Kabel und Umwandlungsadapter gehören nicht zum Lieferumfang dieses Sets.

Gemeinsam genutzt mit VIDEO IN.

1 Video-Cinchkabel (im Handel erhältlich)
2 Pin-BNC Umwandlungsstecker (im Handel erhältlich)
3 Stereo-Audiokabel (im Handel erhältlich)
④ DVD-Player
5 RGB-Kamera

Hinweis

• Gemäß dem Eingangssignal, dass dem Anschluss COMPONENT/RGB IN zugeführt wird, wählen Sie Eingang [YUV] oder [RGB] in [Signal] - [YUV/RGB Eingangswahl]. (siehe Seite 46)
  • Die Zuführung des RGB-Signals zum Anschluss COMPONENT/RGB IN entspricht nur „SYNC ON G“.
• Für Audio kann ebenfalls der Eingang AUDIO1 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

SERIAL Anschluss

Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Display mit einem angeschlossenen Computer zu steuern.

(Stecker) (Buchse) 1 D-sub 9-polig 2 SERIAL OUT(SERIAL IN)

① RS-232C-Einfachkabel (im Handel erhältlich)
② PC

Hinweis

• Zum Anschluss des Computers an das Display ein RS-232C-Einfachkabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Zusätzliche Computer und Kabel sind zwar abgebildet, werden aber nicht mitgeliefert.
• Nur LF80 Serie

Bei serieller Steuerung muss [Netzwerk-Einstellungen] - [Serielle-Steuerung] auf [SERIAL IN] gestellt sein. (siehe Seite 54)

Es ist möglich, mehrere Display verkettet (per Daisy Chain) anzuschließen, und dann das spezielle Display mit dem PC zu steuern.


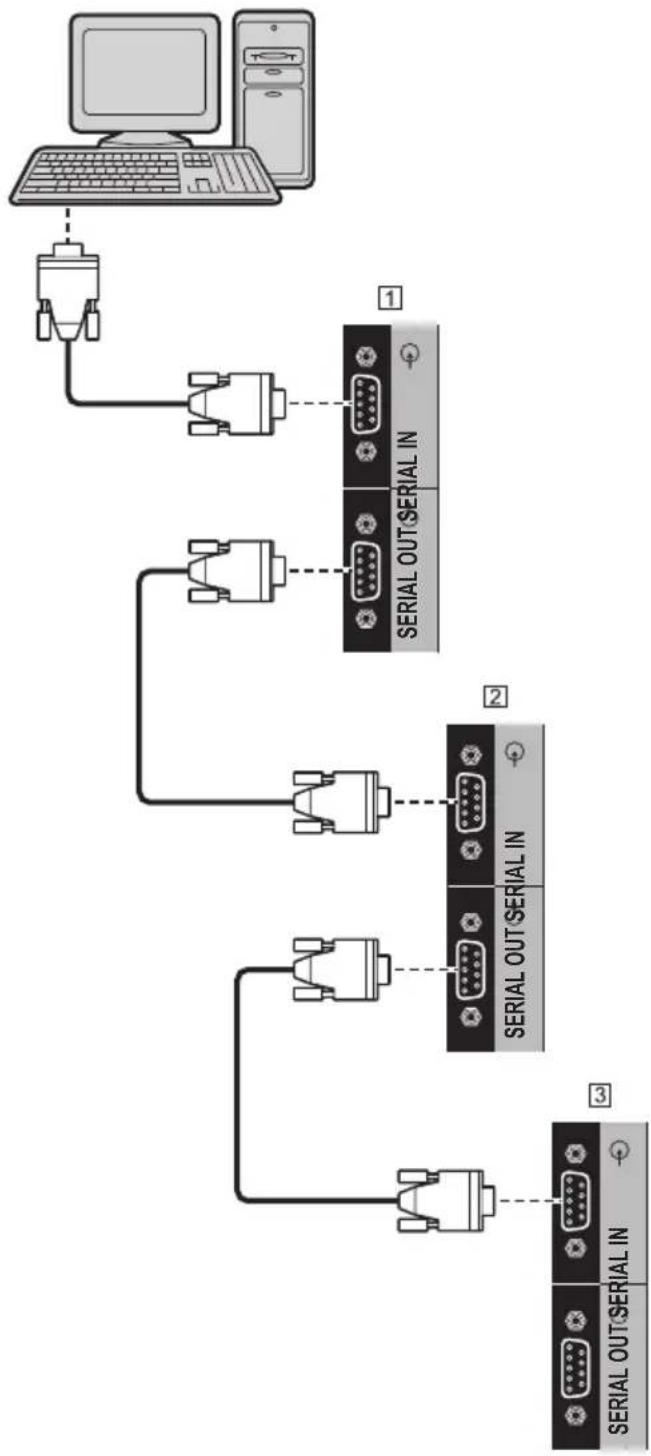

1 Erstes Display

② Zweites Display

3 Drittes Display

(Hinweis)

• Bei Verkettung (Daisy Chain) lautet die Einstellung [Options] - [Serial daisy chain position]. (siehe Seite 69)
• Bei Verkettung (Daisy Chain) benutzen Sie ein einfaches Kabel, bei dem Stift Nr. ② bis ⑧ festverdrahtet sind.

Stift-Zuordnung und Signalbezeichnungen bei SERIAL-Anschluss

Klemme Signalbezeichnung
1	NC (nicht angeschlossen)
2	RXD
3	TXD
4	Nicht verwendet
5	GND (Masse)
6	Nicht verwendet
7	RTSbei diesem Gerät kurzgeschlossen
8	CTS
9	NC (nicht angeschlossen)

Bei diesen Signalbezeichnungen handelt es sich um die in den Spezifikationen von Personalcomputern gebräuchlichen Bezeichnungen.

Kommunikationsparameter

Signalpegel: Kompatibel mit RS-232C

Synchronisation: Asynchron

Baud-Übertragungsrate: 9600 bps

Parität: Keine

Zeichenlänge: 8 bits

Stoppbit: 1 bit

Flussregelung: Keine

Grundformat der Steuerbefehle

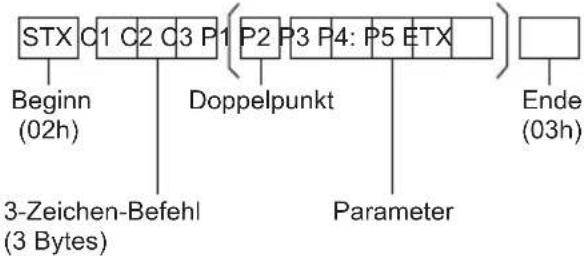

Die Übertragung eines Steuersignals vom Computer beginnt mit einem STX-Signal, gefolgt vom Befehl, den Parametern und wird mit einem ETX-Signal abgeschlossen. Falls keine Parameter vorhanden sind, braucht kein Parametersignal gesendet zu werden.

Befehl

Befehl Parameter Steuerung
PON Keine	Einschalten
POF Keine	Ausschalten
AVL *** Laustärke 000 - 100
AMT	0	Automatische Tonabschaltung AUS
	1	Automatische Tonabschaltung EIN
IMS	Keine	Eingangswahl (Umschaltung)
	HM1	HDMI 1-Eingang (HDMI1)
	HM2	HDMI 2-Eingang (HDMI2)
	DL1*	DIGITAL LINK Eingang (DIGITAL LINK)
	DV1	DVI-D IN-Eingang (DVI-D)
	PC1	PC IN-Eingang (PC)
	VD1	VIDEO-Eingang (VIDEO)
	YP1	COMPONENT Eingang (COMPONENT/ RGB IN)
	UD1	USB-Eingang (USB)

*: Nur LF80 Serie

Hinweis

• Bei Übertragung mehrerer Befehle müssen Sie zuerst auf eine Reaktion dieses Gerätes auf den ersten Befehl warten, bevor der nächste Befehl übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält der Computer die Fehlermitteilung „ER401“.
• Im Standby-Modus (mit der Fernbedienung auf AUS geschaltet) reagiert das Gerät nur auf den Befehl PON.
• Zu genauen Anweisungen hinsichtlich der Verwendung der Befehle wenden Sie sich an Ihren Panasonic-Händler vor Ort.
  Für weitere Informationen dazu besuchen Sie die folgende Website.
  http://panasonic.net/prodisplays/

IR IN/IR OUT-Anschluss

Verbinden Sie das Kabel mit dem Ministecker (M3) vom IR OUT-Ausgang des ersten Anzeigegerätes mit dem IR IN-Eingang des zweiten Anzeigegerätes.

Das Infrarotsignal des ersten Anzeigegerätes wird an das zweite Anzeigegerät gesendet.

In diesem Fall funktioniert das IR-Empfänger (Infrarotempfang am Fernbedienungssensor) am zweiten Anzeigegerät nicht.

Durch Wiederholung der obigen Anschlüsse können Sie eine Daisy-Chain-Verbindung herstellen.

Hinweis

• Anschlusskabel sind diesem Gerät nicht mitgeliefert.
• Verkettung per Daisy Chain ist nur mit Displays derselben Serie (Baureihe) möglich.

1 Stereo-Ministecker (M3) Kabel (im Handel erhältlich)

2ErstesAnzeigegerät

3 Zweites Anzeigegerät

4DrittesAnzeigegerät

AUDIO OUT Anschluss

AUDIO2 IN AUDIO OUT Stereo-Ministecker (M3) 1 L R Line-in 2

① Stereo-Audiokabel (im Handel erhältlich)
② Audiogerät

Hinweis

• Die in den Abbildungen gezeigten Audiogeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Geräts.

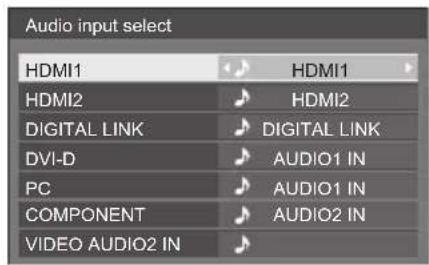

- Damit das Gerät den Ton aus dem Anschluss AUDIO OUT ausgibt, muss [Ausgangswahl] im Menü [Ton] auf [Audio Ausgang] gestellt sein. (siehe Seite 37)

USB-Anschluss

Um die USB-Mediaplayer-Funktion zu nutzen, schließen Sie den zu benutzenden USB-Speicher an. (siehe Seite 89)

Zudem wird Strom zugeführt, wenn ein separat erhältlicher Stick-PC etc. angeschlossen wird.

(Hinweis)

- Stick-PC und Anschlusskabel sind diesem Gerät nicht mitgeliefert.

HDMI 1 HDMI 2 AV IN USB 3 2 1

1Stick-PC
② USB-Kabel (handelsüblich)
3 HDMI-Erweiterungskabel (handelsüblich)

Pinbelegungen und Signalbezeichnungen beim USB-Anschluss

⑬342

Pin-Nr. Signalbezeichnung
1	+5 V Gleichspannung
2	Daten -
3	Daten +
4	Masse

Beim Empfang von Bildern kann ein externes Gerät mit bis zu 5 V/1 A versorgt werden.

- Wird eine Stromstärke jenseits des Stromversorgungsbereichs angelegt, blockiert der Ausgang und folgende Meldung erscheint. [USB DC5V OUT overload. Please remove cable or equipment, then turn the display off / on.]

In diesem Fall entfernen Sie das Gerät und schalten dann die Stromversorgung mit der mit der Fernbedienung etc. aus/ein.

(Hinweis)

• Falls eine Direktverbindung mit diesem Gerät aufgrund der Größe eines Stick-PCs etc. nicht möglich ist, verwenden Sie ein handelsübliches Verlängerungskabel.
• Je nach Art des USB-Speichergerätes kann es möglicherweise mit der Außenseite, z.B. einer rückseitigen Abdeckung, in Kontakt kommen und sich nicht anschließen lassen. Verwenden Sie ein handelsübliches Verlängerungskabel oder ein kleines USB-Speichergerät, das sich an dieses Gerät anschließen lässt.

DIGITAL LINK Anschluss (nur LF80 Serie)

Transmitter zur Übertragung per Twisted-Pair-Kabel wie die Panasonic Digitale Interface-Box (ET-YFB100G) oder der DIGITAL LINK Umschalter (ET-YFB200G) benutzen Twisted-Pair-Kabel, um zugeführte Video- und Audiosignale zu übertragen, und diese digitalen Signale können dem Display über den Anschluss DIGITAL LINK zugeführt werden.

AUDIO OUT DIGITAL LINK LAN Analoge Signale werden als digitale Signale ausgegeben. 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1 PC zur Steuerung der Einheit

② Beispiel: Panasonic ET-YFB100G

3PC

4 Videokassettenrecorder

⑤ DVD-Player

Hinweis

• Bei Anschluss an DIGITAL LINK muss jede der [Netzwerk-Einstellungen]-Einstellungen konfiguriert werden. (siehe Seite 54) Sicherheitshinweise für DIGITAL LINK-Einstellungen und -Anschluss siehe Seite 73.
• Das entsprechende Signal beim DIGITAL LINK-Eingang ist dasselbe wie beim HDMI-Eingang. (siehe Seite 97)
• Für Audio kann ebenfalls der Eingang AUDIO1 IN oder AUDIO2 IN verwendet werden. (Zur Funktion [Audio input select] siehe Seite 66.)

Anordnung der Bedienelemente

Hauptgerät

• Die Betriebsanzeige und der Fernbedienungssensor können herausgezogen werden, indem Sie auf der Rückseite den entsprechenden Hebel schieben.
Um das Teil zu verstauen, direkt darauf drücken.

Hinweis

- Für die normale Benutzung ziehen Sie Betriebsanzeige und Fernbedienungssensor an der Kante des Hauptgerätes heraus, indem Sie den Hebel an der Rückseite betätigen. Bewahren Sie diese Teile je nach Einrichtung, z. B. bei Verwendung mehrerer Anzeigegeräte, im Hauptgerät auf.

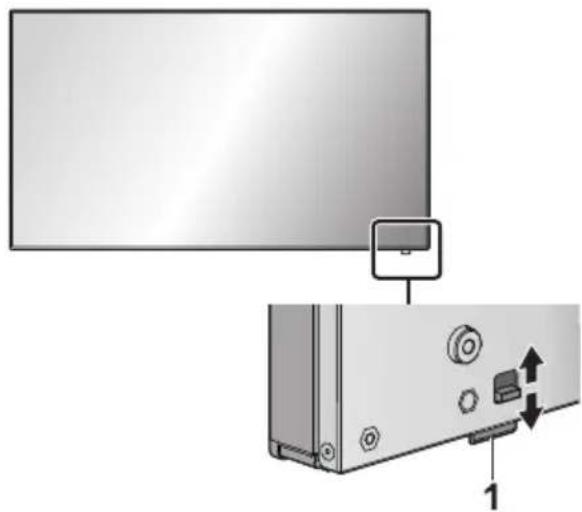

1 Betriebsanzeige / Fernbedienungssensor

Die Netzanzeige leuchtet.

Wenn das Gerät auf EIN geschaltet ist (Haupt-Ein/Aus-Schalter: EIN)

• Bild wird angezeigt: Grün
- Auf AUS geschaltet (Standby) mit Fernbedienung: Rot
Bei Einstellung von [Netzwerksteuerung] auf [Ein] (siehe Seite 54): Orange (Rot/Grün)
- Auf AUS geschaltet durch „Power Management“ -Funktion (siehe Seite 50): Orange (Rot/Grün)

Wenn das Gerät auf AUS geschaltet ist (Haupt-Ein/Aus-Schalter: AUS): Leuchtet nicht

Hinweis

• Solange das Gerät über das Netzkabel an die Netzsteckdose angeschlossen ist, verbraucht es etwas Strom.
• Ist die Betriebsanzeige orange, dann ist der Stromverbrauch während des Standby-Betriebs normalerweise höher, als wenn die Betriebsanzeige rot ist.

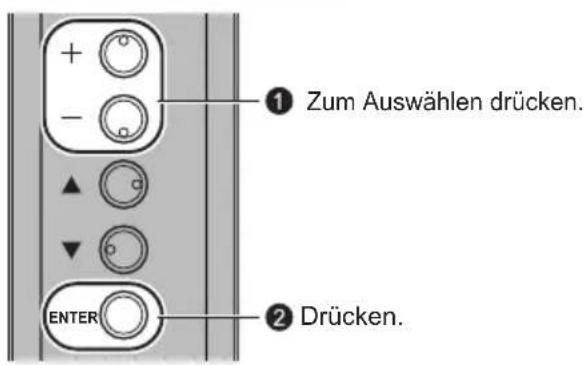

2 3 4 5 6 7 INPUT MENU + - ▲ ▼ ENTER

1 Externer Eingang

- Zum Anschließen von Videogerät, PC usw. (siehe Seite 13)

2

• Schaltet das Gerät ein / aus.

3 (INPUT-Signalauswahl)

- Zum Auswählen des angeschlossenen Geräts. (siehe Seite 29)

4

- Immer wenn die Taste

gedrückt wird, schaltet der Menübildschirm um. (siehe Seite 33)

5 <+ (Gerät)> / <- (Gerät)>

• Zum Regeln der Lautstärke. (siehe Seite 30)
- Auf dem Hauptbildschirm zum Umschalten zwischen Einstellungen oder zum Einstellen des Pegels. (siehe Seite 33)

6 < ▲ (Gerät)> / < ▼(Gerät)>

- Wählt das Einstellungselement. (siehe Seite 33)

7

• Konfiguriert Elemente am Menübildschirm. (siehe Seite 33)
  • Zum Umschalten des Bildseitenverhältnisses. (siehe Seite 31)

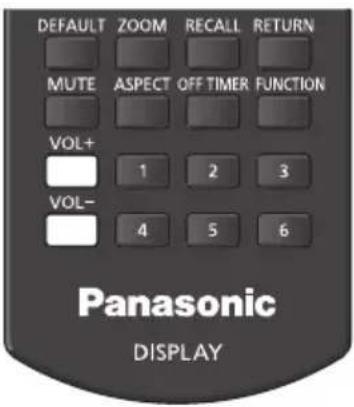

Fernbedienung

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 AUTO SETUP POSITION PICTURE INPUT SETUP SOUND ENTER DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOLT 1 2 3 VOL- 4 5 6 Panasonic DISPLAY

1 Ein-/Austaste (Standby) (∅)

- Schaltet das Gerät ein und aus, wenn das Display über eingeschaltet ist. (siehe Seite 27)

2 POSITION

(siehe Seite 35)

3 SETUP

(siehe Seite 45)

4 ENTER / Navigationstasten (▲▼)

- Zur Navigation durch die Menübildschirme. (siehe Seite 33)

5 ZOOM

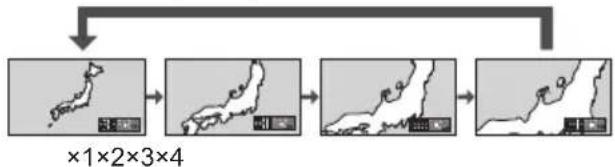

Ruft den Digitalzoommodus auf. (siehe Seite 32)

6 DEFAULT

- Zum Zurückstellen der Einstellungen für Bild, Ton usw. auf die Standardeinstellungen. (siehe Seite 35, 37, 38)

7 MUTE

• Ton-Stummschaltung Ein / Aus. (siehe Seite 30)

8 ASPECT

- Zur Anpassung des Seitenverhältnisses. (siehe Seite 31)

9 VOL + / VOL -

- Zur Anpassung der Lautstärke. (siehe Seite 30)

10 AUTO SETUP

- Zur automatischen Anpassung der Position/Größe des Bildschirms. (siehe Seite 36)

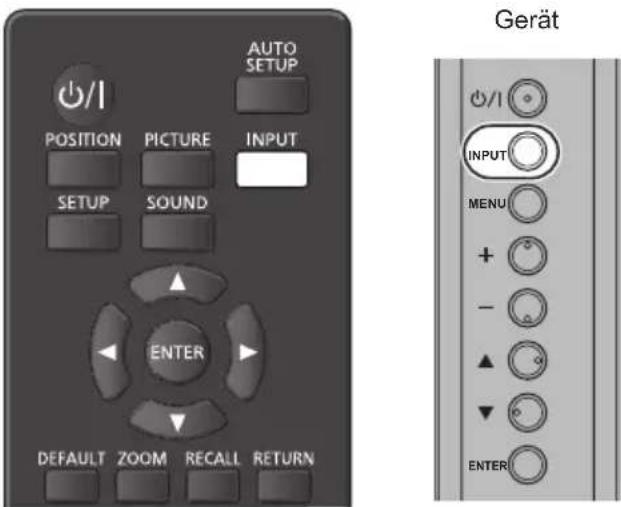

11 INPUT

- Zum Umschalten zwischen den Eingängen für die Bildschirmanzeige. (siehe Seite 29)

12 PICTURE

(siehe Seite 38)

13 SOUND

(siehe Seite 37)

14 RECALL

- Zeigt den Status der aktuellen Einstellungen für Eingang, Seitenverhältnis usw. (siehe Seite 29)

15 RETURN

• Für Rückkehr zum vorigen Menü. (siehe Seite 34)

16 FUNCTION

(siehe Seite 58)

17 OFF TIMER

- Schaltet nach einem bestimmten Zeitraum auf Standby. (siehe Seite 30)

18 Numeric buttons (1 - 6)

- Zur Verwendung als Shortcut-Tasten für oft durchgeführte Operationen. (siehe Seite 59)

19 Signalausgabe

Hinweis

- In dieser Anleitung werden Tasten der Fernbedienung und des Geräts gekennzeichnet durch < >. (Beispiel: .)

Die Bedienung wird hauptsächlich anhand der Fernbedienungstasten erklärt, aber Sie können auch die Tasten am Gerät benutzen, wenn sie dieselbe Funktion haben.

Grundlegende Bedienschritte

Netzsteckdose Netzkabel (mitgeliefert) Haupt-Ein/Aus-Schalter (Rückseite des Geräts) Fernbedienungssensor / Betriebsanzeige

Bei der Bedienung per Fernbedienung diese in Richtung Gerät halten, d. h. in Richtung des Empfängers der Fernbedienungssignale.

Position PICTURE INPUT SETUP SOUND AUTO SETUP ENTER DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 6 5 6 Panasonic DISPLAY

Hinweis

• Für normale Benutzung ziehen Sie den Fernbedienungssensor an der Kante des Hauptgerätes heraus, indem Sie den Hebel an der Rückseite betätigen. (siehe Seite 25)
• Achten Sie darauf, dass sich kein Hindernis zwischen dem Fernbedienungssensor des Hauptgerätes und der Fernbedienung befindet.
• Stellen Sie sich bei Benutzung der Fernbedienung vor den Fernbedienungssensor bzw. halten Sie sich in dem Bereich auf, der vom Sensor erkannt wird.
• Achten Sie darauf, dass weder direktes Sonnenlicht

noch stark fluoreszierendes Licht auf den Fernbedienungssensor des Hauptgerätes fällt.

1 Das Netzkabel am Display anschließen.

(siehe Seite 12)

2 Den Stecker in die Netzsteckdose einstecken.

Hinweis

• Wenn Sie das Netzkabel trennen, vergewissern Sie sich, dass Sie es zuerst an der Wandsteckdose trennen.
• Die Einstellungen werden möglicherweise nicht gespeichert, wenn über das Menü auf dem Bildschirm Einstellungen geändert worden sind und dann sofort der Netzstecker gezogen wird. Ziehen Sie den Netzstecker erst nach Verstreichen der erforderlichen Zeit. Oder ziehen Sie den Netzstecker erst dann, nachdem Sie das Gerät per Fernbedienung, RS-232C-Steuerung oder LAN-Steuerung ausgeschaltet haben.

3 Beim Gerät auf drücken, um das Gerät einzuschalten: Auf Ein geschaltet.

• Betriebsanzeige: Grün (Bild wird angezeigt.)
• Ist das Gerät auf EIN geschaltet, kann es mit der Fernbedienung bedient werden.

■ Das Gerät mit der Fernbedienung auf EIN/AUS schalten

Betätigen Sie die , um das Anzeigegerät einzuschalten.

- Betriebsanzeige: Grün (Bild wird angezeigt.)

Betätigen Sie die , um das Anzeigegerät auszuschalten.

• Betriebsanzeige: Rot (Bereitschaft)

Beim Gerät auf drücken, um das Gerät auszuschalten, wenn es eingeschaltet ist oder sich im Standby-Modus befindet.

Hinweis

- Bei Betrieb der „Power Management“-Funktion (siehe Seite 50) wechselt die Betriebsanzeige zu Orange, wenn das Gerät ausgeschaltet wird.

■ Bei erstmaligem Einschalten des Geräts

Der folgende Bildschirm wird angezeigt.

1 Mit ▲ die Sprache auswählen und drücken.

OSD language English (UK) Deutsch Français Italiano Español ENGLISH (US) 中文 日本語 Русский

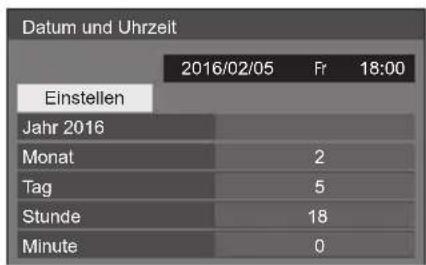

2 Wählen Sie mit ▲ [Jahr] / [Monat] / [Tag] / [Stunde] / [Minute] und stellen Sie sie mit ◀ ein.

Datum und Uhrzeit ----/---/--- ----:--- Einstellen Jahr - - - Monat -- Tag -- Stunde -- Minute --

3 [Einstellen] mit ▲ auswählen und drücken.

Datum und Uhrzeit ----/---/--- .... ---:--- Einstellen Jahr 2015 Monat 1 Tag 1 Stunde 10 Minute 20

4 Bei vertikaler Installation [Hochformat] auswählen mit ▲ und drücken.

Display-Ausrichtung Querformat Hochformat

Hinweis

- Nachdem die Op ionen eingestellt worden sind, erscheinen diese Bildschirmanzeigen beim nächsten Einschalten des Gerätes nicht mehr.

Nach der ursprünglichen Einstellung können die Einstellungen dieser Optionen in den folgenden Menüs geändert werden.

[OSD Sprache] (siehe Seite 51)

[Datum und Uhrzeit] (siehe Seite 53)

[Display-Ausrichtung] (siehe Seite 60)

■ Anzeige für Eingeschaltet

Der folgende Warnhinweis könnte beim Einschalten angezeigt werden:

Vorkehrungen für Ausschalten bei Nichtbetätigung

Die Funktion „Ausschalten bei Nichtbetätigung“ ist aktiviert.

Wenn [Ausschalten bei Nichtbetätigung] im Menü [Konfiguration] auf [Ein] gestellt ist, wird jedes Mal bei Einschalten des Geräts eine Warnmeldung angezeigt. (siehe Seite 51)

Informationen zu „Power Management“

Letztes Ausschalten erfolgte über „Power Management“.

Wenn „Power Management“ eingeschaltet ist, wird jedes Mal bei Einschalten des Geräts eine Meldung angezeigt. (siehe Seite 50)

Diese Meldungsanzeigen können mit dem folgenden Menü eingestellt werden:

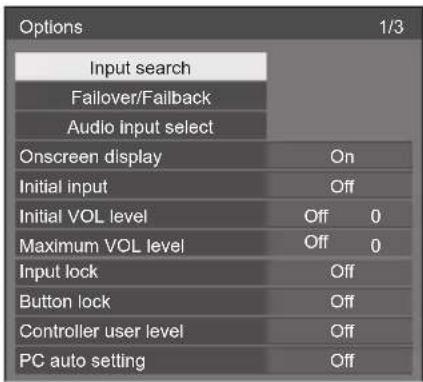

• [Options] Menü

Power on message(No activity power off) (siehe Seite 71)

Power on message(Power management) (siehe Seite 71)

Eingangssignal auswählen

Wählen Sie das Eingangssignal für das Gerät. Drücken Sie auf oder

AUTO SETUP POSITION PICTURE INPUT SETUP SOUND ENTER DEFAULT ZOOM RECALL RETURN Gerät I/1 INPUT MENU + - ▲ ▼ ENTER

Bei jedem Tastendruck wird zum jeweils nächsten Eingang gewechselt.

PC 16:9

[HDMI1]: HDMI 1-Anschluss, HDMI-Eingang [HDMI2]: HDMI 2-Anschluss, HDMI-Eingang

[DIGITAL LINK] ^*1 : DIGITAL LINK / LAN Anschluss, DIGITAL LINK Eingang

[DVI-D]: DVI-D IN-Anschluss, DVI-D-Eingang

[PC]: PC IN-Anschluss, PC-Eingang

[COMPONENT]*2: COMPONENT/RGB IN Anschluss, Component-Eingang

[VIDEO]: VIDEO-Anschluss, Composite-Video-Eingang [USB]: USB-Anschluss, USB-Eingang

*1:[DIGITAL LINK] ist nur bei LF80 Serie. *2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Hinweis

• Zeigt die Signalbezeichnungen an, wie sie in [Eingangsbezeichnung] festgelegt sind. (siehe Seite 49)
• Der Eingang wird nur umgeschaltet, wenn [Input lock] auf [Off] gestellt ist. (siehe Seite 67)
• Wird auf dem LCD Display ein unbewegtes Bild über eine längere Zeitdauer angezeigt, könnte das zu einem Einbrennen des Bildes (Image Lag) führen. Um das zu verhindern, wird die Nutzung eines Bildschirmschoners mit sich bewegendem Bild empfohlen. (siehe Seite 48, 51)

RECALL

Sie können sich die Einstellungen für Eingangsbezeichnungen, Bildmodus usw. anzeigen lassen.

Drücken Sie .

ENTER DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION

Der Status der derzeitigen Einstellungen wird angezeigt.

PC 16:9 Modus Alternativsignal OK AUDIO1 IN Profilname: MEMORY2 10:00 Abschalt-Timer 90 Min. 6 7

1 Eingangsbezeichnung
2 Seitenverhältnis (siehe Seite 31)
3 Wechsel auf Alternativsignal (siehe Seite 64, 66)
4 Audio-Eingang (siehe Seite 66)
5 Profilname (siehe Seite 43)
6 Restzeit bei Abschalt-Timer (siehe Seite 30)
7 Uhr / Stummschaltung (siehe Seite 30)

• Wenn am ausgewählten Eingang kein Signal anliegt, wird zum Schluss für ungefähr 30 Sekunden [Kein Signal] angezeigt.
• Stellen Sie zur Anzeige der Uhr [Datum und Uhrzeit] ein und setzen Sie [Clock display] dann auf [On]. (siehe Seite 53, 71)

Lautstärkeregelung

Drücken Sie oder <+ (Gerät)> <-(Gerät)>, um die Lautstärke zu regulieren.

DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 4 5 6 Panasonic DISPLAY

Gerät + - INPUT MENU ▲ ▼ ENTER

• Wird das Gerät ausgeschaltet, bleibt die aktuelle Lautstärkeeinstellung erhalten.
• Ist [Maximum VOL level] auf [On] gestellt, kann die Lautstärke nur bis zum festgelegten Maximalwert erhöht werden, und bei Erreichen des Maximums wechselt die Anzeige des angezeigten Wertes zu Rot. (siehe Seite 67)
• Wenn [Initial VOL level] auf [On] gestellt ist, ist die Lautstärke auf dem Pegel bei Einschalten des Displays. (siehe Seite 67)

Ton-Stummschaltung Ein / Aus

Ist eine nützliche Funktion, wenn Sie vorübergehend den Ton stumm schalten wollen, zum Beispiel um ein Telefonat anzunehmen oder um zur Tür zu gehen.

Drücken Sie .

- erscheint auf dem Bildschirm, und der Ton ist stumm geschaltet. Erneut drücken, um den Ton wieder einzuschalten.

DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 4 5 6

• Der Ton wird auch wieder aktiviert, wenn das Gerät aus- und wieder eingeschaltet wird oder wenn die Lautstärke geändert wird.
• Während die STUMMSCHALTUNG aktiv ist, wird angezeigt, um daran zu erinnern, dass diese Funktion eingeschaltet ist.

OFF TIMER

Das Display kann so eingestellt werden, dass es nach einem festgelegten Zeitraum auf Standby schaltet. (30 Min., 60 Min., 90 Min.)

Bei jedem Drücken von wechselt die Einstellung.

• [0 Min.] → [30 Min.] → [60 Min.] → [90 Min.] → [0 Min.] (Abbrechen)

DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 4 5 6

• Wenn nur noch drei Minuten verbleiben, blinkt die Anzeige der verbliebenen Zeit (rot). Danach schaltet sich das Gerät auf Standby.
• Um die Restzeit des Abschalt-Timers zu sehen, drücken Sie auf .
• Der Abschalt-Timer wird außer Kraft gesetzt, wenn die Stromzufuhr unterbrochen wird. Wird der Strom später eingeschaltet, bleibt das Gerät im Standby-Modus.

Bedienelemente für SEITENVERHÄLTNIS

Bei wiederholtem Drücken von oder wechseln Sie zwischen den Bildseitenverhältnis-Einstellungen:

DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 4 5 6 Panasonic DISPLAY Gerät 0/1 INPUT MENU + - ▲ ▼ ENTER

• Die aktuelle Einstellung des Seitenverhältnisses wird für jeden Eingangsanschluss separat gespeichert.
- Bei Eingabe von USB ist das Bildseitenverhältnis fest auf [16:9] eingestellt.

■ Liste der Seitenverhältnis-Modi

Seitenverhältnis-Modus	Beschreibung
16:9	Die Bilder werden so angezeigt,dass sie den gesamten Bildschirmausfüllen.

Seitenverhältnis-Modus	Beschreibung
4:3	Bilder werden im 4:3-Bereich angezeigt. Bilder mit einem 4:3-Seitenverhältnis werden unverändert angezeigt. PC-Signale werden zur Anzeige im 4:3-Bereich vergrößert oder verkleinert. An den rechten und linken Bildschirmrändern werden Seitenbalken angezeigt.
	Bilder mit einem Seitenverhältnis 4:3, die über 16:9-Bildsignale übertragen werden, werden in ihrem ursprünglichen Seitenverhältnis angezeigt. Die Ränder links und rechts des Bildes sind jeweils durch ein leeres Feld kaschiert.
Zoom 1	Bilder mit einem Seitenverhältnis 16:9 im Letterbox-Format werden vertikal vergrößert, um den Bildschirm auszufüllen. Oben und unten werden die Bildränder abgeschnitten.
Zoom 2	Bilder mit einem Seitenverhältnis 16:9 im Letterbox-Format werden vertikal und horizontal vergrößert, um den Bildschirm auszufüllen. Die Bildränder oben und unten sowie links und rechts werden abgeschnitten.

(Hinweis)

• Achten Sie darauf, dass nicht über längere Zeit ein Bild im 4:3-Modus angezeigt wird, da das auf dem Display dauerhafte Spuren durch Einbrennen hinterlassen könnte.
• Bitte beachten Sie, dass der Gebrauch der Funktion für Wahl des Bildseitenverhältnisses zum Schrumpfen oder Ausdehnen des Bilds bei Einsatz des Displays an einem öffentlichen Ort zu gewerblichen Zwecken oder im Rahmen einer öffentlichen Veranstaltung eine Verletzung der Urheberrechte darstellen kann. Vorführungen oder Änderungen von urheberrechtlich geschütztem Material zu gewerblichen Zwecken ohne schriftliche Genehmigung des Inhabers der Urheberrechte sind gesetzlich verboten.

Digitalzoom

Wählen Sie die Bildschirmbereiche (25 Bereiche) zur Vergrößerung und vergrößern Sie die ausgewählten Bildbereiche um das 2-, 3- oder 4-fache.

(Verwenden Sie die Fernbedienung. Die Tasten am Hauptgerät können nicht zur Bedienung verwendet werden.)

Eingabe Wählen ENTER DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER FUNCTION VOL+ 1 2 3 VOL- 4 5 6 Abbruch Digitalzoom

1 Stellen Sie den Digitalzoom-Modus ein.

Drücken Sie .

Das Seitenverhältnis wird auf [16:9] eingestellt und die Anleitung für den Digitalzoom wird angezeigt.

2 Wählen Sie die Bildbereiche, die vergrößert werden sollen.

Auswählen durch Drücken auf ▼▲◀▶

RETURN Abbruch ENTER ×1

Anleitung für den Digitalzoom

3 Ändern Sie das Zoomverhältnis für die Bildschirmbereiche.

Schaltet beim jeweiligen Drücken von um.

• Falls bei einem Seitenverhältnis von „×1“ ca. 60 Sekunden lang kein Betriebsvorgang ausgeführt wird, beendet das Gerät den Zoommodus.
• Falls bei einem Seitenverhältnis von „×2“, „×3“ oder „×4“ ca. 3 Sekunden lang kein Betriebsvorgang ausgeführt wird, blendet sich die Anleitung für den Digitalzoom aus. Bei Betätigung einer der Tasten ▼ ▲ ▶cheint die Anleitung wieder.

4 Beenden Sie den Digitalzoom-Modus.

Drücken Sie zum Beenden des Modus . Der Bildschirm Der Bildschirm kehrt zum Zustand direkt vor dem Umschalten in den Digitalzoom-Modus zurück und die Anleitung für den Digitalzoom blendet sich aus.

- Drücken Sie eine der folgenden Tasten, um den Modus zu beenden. Anschließend wird der Betriebsvorgang der gedrückten Taste ausgeführt.

Fernbedienung:

<AUTO SETUP> <POSITION> <PICTURE>
<INPUT> <SETUP> <SOUND> <DEFAULT>
<RECALL> <MUTE> <ASPECT> <OFF
TIMER> <FUNCTION> <VOL +> <VOL ->
<1>><6>

Gerät:

<INPUT (Gerät)> <MENU (Gerät)> <+ (Gerät)>
<- (Gerät)> ▲ ▼ ENTER (Gerät)>

• Wenn sich der Timer für den Bildschirmschoner aktiviert, endet der Digitalzoom-Modus.

• Wenn das Gerät auf OFF setzen, wird eine Beendigung erzwungen.

• Wenn das Gerät über die Ein-/Austaste (ON/OFF) der Fernbedienung auf OFF gesetzt wurde.

• Wenn das Display auf AUS geschaltet ist durch
• Wenn das Gerät über den Abschalt-Timer auf OFF gesetzt wird
• Wenn das Gerät auf AUS geschaltet ist durch Ausschalten bei fehlendem Signal oder [Power Management].

Hinweis

- In den folgenden Fällen ist der Digitalzoom-Modus nicht verfügbar.

- Wenn [Multi Display-Einstellungen] auf [Ein] gesetzt ist

- Wenn der Bildschirmschoner aktiv ist

- Wenn USB als Eingang ausgewählt ist.

- Das vergrößerte Bild ist stärker verpixelt als das Originalbild.

Menüanzeige auf dem Bildschirm

1 Rufen Sie die Menü-Anzeige auf.

Fernbedienung

AUTO SETUP POSITION PICTURE INPUT SETUP SOUND Zum Auswählen drücken.

Gerät

Mehrmals drücken.

Immer wenn die Taste gedrückt wird, schaltet der Menübildschirm um.

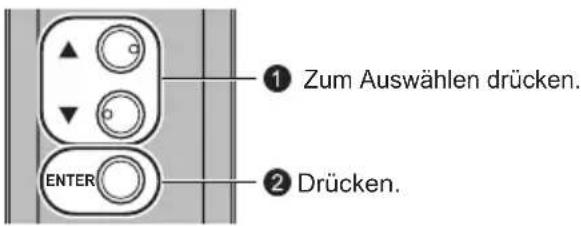

2 Wählen Sie eine Option.

ENTER

① Zum Auswählen drücken. ② Drücken.

(Beispiel: [Bild]-Menü)

Bild Standard Standard Bild-Modus Standard Backlight 50 Kontrast 50 Helligkeit 50 Farbe 50 NTSC-Farbton 50 Bildschärfe 50 HochVerbesser Gamma 2.2 Farbton 6500K 6-Segment-Farbverwaltung Aus Dynamischer Kontrast 5 Farbverbesserung Aus Refine-Verbesserung Aus Farbverlaufs-Glättung Aus Speicher sichern Speicher abrufen Speicher bearbeiten

Untermenü

Um das Untermenü anzuzeigen, auf drücken.

3 Einstellen.

ENTER

+ - ① Zum Auswählen drücken. ▲ ▼ ENTER ② Drücken.

4 Menü verlassen.

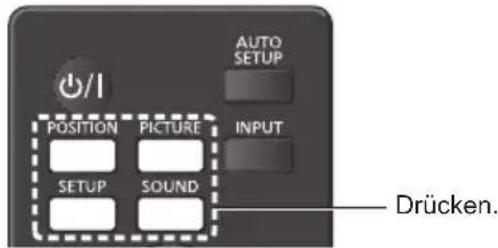

AUTO SETUP POSITION PICTURE INPUT SETUP SOUND Drücken.

Drücken Sie , um zum vorigen Bildschirm zurückzukehren.

INPUT MENU Mehrmals drücken.

Menüanzeigeliste

- Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

[Position]-Menü

(siehe Seite 35-36)

Position Standard Standard Auto Setup H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Clock Phase 15 Dot Clock 0 1:1 Pixel Darstellung Aus

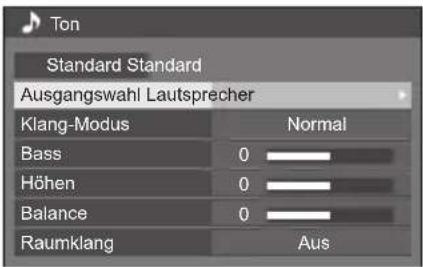

[Ton]-Menü

(siehe Seite 37)

Ton Standard Standard Ausgangswahl Lautsprecher Klang-Modus Normal Bass 0 Höhen 0 Balance 0 Raumklang Aus

[Bild]-Menü

(siehe Seite 38-41)

Bild Standard Standard Bild-Modus Standard Backlight 50 Kontrast 50 Helligkeit 50 Farbe 50 NTSC-Farbton 50 Bildschärfe 50 Verbesserungsstufe Hoch Gamma 2.2 Farbton 6500K 6-Segment-Farboverwaltung Aus Dynamischer Kontrast 5 Farbverbesserung Aus Refine-Verbesserung Aus Farbverlaufs-Glättung Aus Speicher sichern Speicher abrufen Speicher bearbeiten

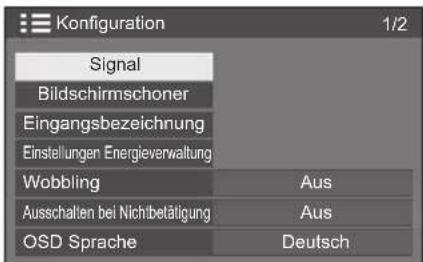

[Konfiguration]-Menü

(siehe Seite 45-60)

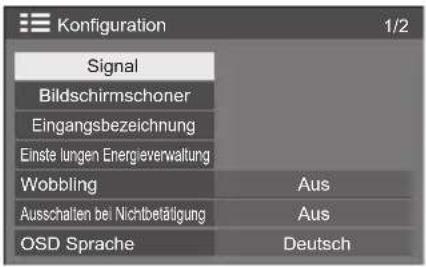

Konfiguration 1/2 Signal Bildschirmschoner Eingangsbezeichnung Einste lungen Energieverwaltung Wobbling Aus Ausschalten bei Nichtbeträtigung Aus OSD Sprache Deutsch

Konfiguration 2/2 Multi Display-Einste lungen Timer-Einstellungen Datum und Uhrzeit Netzwerk-Einstellungen Einste lungen USB-Medienplayer Zuweisung Funktionstasten Display-Ausrichtung Querformat OSD-position Oben/Rechts Menü-Anzeigedauer 60 s Menü-Transparenz 20

Position anpassen

1 Um das Menü [Position] anzuzeigen, auf drücken.

Position Standard Standard Auto Setup H-Lage 0 H-Grösse 0 V-Lage 0 V-Grösse 0 Clock Phase 15 Dot Clock 0 1:1 Pixel Darstellung Aus

2 Das Element, das angepasst werden soll, mit ▲ auswählen.

- Menüpunkte, die nicht eingestellt werden können, werden ausgegraut. Die jeweils einstellbaren Punkte richten sich nach dem Eingangssignal und Anzeigemodus.

3 Mit ◀ die Anpassung vornehmen.
4 Um den Modus zum Anpassen zu verlassen, auf drücken.

■ Rückkehr zur vorigen Anzeige

Auf drücken.
■ Auf Standardeinstellungen zurückstellen

Bei Anzeige des Menüs auf drücken, oder drücken, wenn [Standard] ausgewählt ist. Dann werden die Einstellungen auf die Werkseinstellungen zurückgesetzt.

(Hinweis)

• Die Einstellungen für [Position] werden separat für jedes Eingangssignal gespeichert.

Die [Position] einstellen, wenn das Display vertikal installiert ist

Beachten Sie bei der Anpassung, dass auch bei vertikaler Installation die Einstellrichtungen für Position / Größe dieselben sind wie bei horizontaler Installation.

Auto Setup

Bei Eingang eines PC-Signals werden [H-Lage] / [V-Lage], [H-Grösse] / [V-Grösse], [Clock Phase] und [Dot Clock] automatisch korrigiert.

Diese Einstellung wird aktiviert unter folgenden Bedingungen:

- Bei Signaleingang über PC IN oder RGB IN

Während das Bild des entsprechenden Signals angezeigt wird, wählen Sie [Auto Setup] und drücken Sie .

Benutzung der Fernbedienung

Auf drücken.

Wenn Auto Setup nicht funktioniert, wird [Ungültig] angezeigt.

Automatischer Modus

Wenn [PC auto setting] ist in [On] eingestellt im [Op ions] Menü (siehe Seite 68), automatische Lageeinstellung beginnt unter den folgenden Bedingungen:

• Wenn das Display eingeschaltet wird.
• Wenn das Eingangssignal gewechselt wird.

Hinweis

• Wenn die Pixeltaktfrequenz eines PC-Signals 162 MHz oder mehr beträgt, können [Clock Phase] und [Dot Clock] nicht automatisch korrigiert werden.
• Möglicherweise funktioniert Auto Setup nicht, wenn ein abgeschnittenes oder dunkles Bild eingespeist wird. Wechseln Sie in diesem Fall zu einem hellen Bild mit deutlich dargestellten Rändern und anderen Objekten. Versuchen Sie dann erneut, Auto Setup durchzuführen.
• Je nach Signal tritt nach Auto Setup möglicherweise eine fehlerhafte Anpassung auf. Nehmen Sie bei Bedarf eine Feineinstellung der Lage/Größe vor.
• Falls Auto Setup bei einem XGA-Signal (1024 × 768, 1280 × 768, 1366 × 768) nicht richtig eingestellt werden kann, kann die Vorauswahl des individuellen Signals im [XGA-Modus] (siehe Seite 47) zu einer richtige Ausführung von Auto Setup führen.
• Auto Setup funktioniert bei einem Signal, wie z. B. zusätzlichen Informationen, die die gültige Bilddauer übersteigen, oder bei kurzen Intervallen zwischen Synchronisierungssignal und Bildsignal nicht richtig. Es funktioniert auch bei Bildsignalen mit ergänztem Tri Level Sync-Signal oder bei einigen Sync-on-G-Signalen nicht richtig.
• Falls Automatisches Setup nicht befriedigend funktioniert, wählen Sie [Standard], drücken und passen dann die Position/Größe manuell an.

[H-Lage] Mit ◀▶die Position in der Horizontalen anpassen.

[H-Grösse] Mit ◀▶die Größe in der Horizontalen anpassen.

[V-Lage] Mit die Position in der Vertikalen anpassen.

[V-Grösse] Mit die Größe in der Vertikalen anpassen.

[Clock (Bei Eingang RGB IN oder PC IN)]

Phase]

Werden RGB-Signale oder PC-Signale eingegeben, kann es vorkommen, dass der Rahmen des Bildschirms verschwommen oder undeutlich erscheint.

[Dot Clock] (Bei Eingang RGB IN oder PC IN)

Ein periodisch gestreiftes Interferenzmuster (Rauschen) kann auftreten, wenn ein gestreiftes Muster angezeigt wird. Führen Sie die Einstellung in diesem Fall so durch, dass ein solches Rauschen minimiert wird.

[Over Scan] Schalten Sie die Over Scan-Funktion für das Bild Ein/Aus.

Gültiges Eigangssignal:

525i, 525p, 625i, 625p, 750/60p, 750/50p (Component Video, RGB, DVI-D, HDMI)

[Ein] [Aus]

Hinweis

- Wenn [Aus] eingestellt ist, können [H-Grösse] und [V-Grösse] nicht eingestellt werden.

[1:1 Pixel Darstellung]

Passt die Anzeigegröße bei Eingang eines 1125i- oder 1125p-Signals an.

[Aus] [Ein]

Gültiges Eigangssignal:

1125 / 50i, 60i, 24PsF, 24p, 25p, 30p, 50p, 60p

Hinweis

• Wählen Sie [Aus], wenn die Anzeige rund um das Bild flimmert.
  • [H-Grösse] und [V-Grösse] können nicht angepasst werden, wenn [Ein] ausgewählt ist.

Hinweis

- In einigen Fällen kommt es vor, dass es außerhalb des Bildbereichs zu Bildstörungen kommt, aber das ist kein Defekt.

Toneinstellung

1 Um das Menü [Ton] anzuzeigen, auf drücken.

Ton Standard Standard Ausgangswahl Lautsprecher Klang-Modus Normal Bass 0 Höhen 0 Balance 0 Raumklang Aus

2 Das Element, das angepasst werden soll, mit ▲ auswählen.

- Ein Menü, das nicht eingestellt werden kann, ist ausgegraut.

3 Mit ◀▶ die Anpassung vornehmen.

4 Um den Modus zum Anpassen zu verlassen, auf drücken.

■ Rückkehr zur vorigen Anzeige

Auf drücken.

■ Auf Standardeinstellungen zurückstellen

Bei Anzeige des Menüs auf drücken, oder drücken, wenn [Standard] ausgewählt ist. Dann werden die Einstellungen auf die Werkseinstellungen zurückgesetzt.

[Ausgangswahl] Wählen Sie den Audio-Ausgang.

[Lautsprecher]:

Eingebaute Lautsprecher

[Audio Ausgang]:

AUDIO OUT-Ausgang

• Wenn [Audio Ausgang] ausgewählt ist, sind die anderen Menüs ausgegraut und können nicht ausgewählt werden.
  • Die Audio-Einstellung der Lautstärke wird separat für jeden Ausgang einzeln gespeichert.

[Klang-Modus]

[Normal]:

Wiedergabe des Originaltons.

[Dynamik]:

Verstärkt klaren Klang.

[Klar]:

Betont Stimmen.

[Bass] Einstellung der tiefen Töne.

[Höhen] Einstellung der hohen Töne.

[Balance] Einstellung der rechten und linken Lautstärke.

[Raumklang]

[Aus]:

Normalton

[Ein]:

Raumklang

(Hinweis)

• Die Einstellungen für [Bass], [Höhen] und [Raumklang] werden separat für [Normal], [Dynamik] und [Klar] im [Klang-Modus] gespeichert.

Bildanpassungen

1 Um das Menü [Bild] anzuzeigen, auf drücken.

Bild Standard Standard Bild-Modus Standard Backlight 50 Kontrast 50 Helligkeit 50 Farbe 50 NTSC-Farbton 50 Bildschärfe 50 HochVerbesser Gamma 2.2 Farbton 6500K 6-Segment-Faroverwaltung Aus Dynamischer Kontrast 5 Farbverbesserung Aus Refine-Verbesserung Aus Farbverlaufs-Glättung Aus Speicher sichern Speicher abrufen Speicher bearbeiten

2 Das Element, das angepasst werden soll, mit ▲ auswählen.

• Ein Menü, das nicht eingestellt werden kann, ist ausgegraut.
  3 Mit ◀▶die Anpassung vornehmen.
  4 Um den Modus zum Anpassen zu verlassen, auf drücken.

■ Rückkehr zur vorigen Anzeige

Auf drücken.
■ Auf Standardeinstellungen zurückstellen

Bei Anzeige des Menüs auf drücken, oder drücken, wenn [Standard] ausgewählt ist. Dann werden die Einstellungen auf die Werkseinstellungen zurückgesetzt.

Hinweis

- Wenn bei USB-Eingang Standbilder wiedergegeben werden (USB-Medienplayer), haben nur folgende Einstellungen eine Wirkung auf das Bild. [Backlight], [Gamma], [Farbton]

[Bild-Modus] Über diesen Menüpunkt schalten Sie auf angenehm anzusehende Bilder, die für die jeweilige Bildquelle oder Umgebung geeignet sind, in der das Gerät benutzt wird.

[Vivid Signage]

Geeignet für Leitsystem-Anwendungen, wenn die Bilder in heller Umgebung strahlender und schärfer wiedergegeben werden sollen, z. B. in einem Geschäft.

[Natural Signage]

Geeignet für Leitsystem-Anwendungen wie bei Messen oder Fachausstellungen, bei denen Bilder durch Farbreproduktion unter Scheinwerferlicht naturgetreu wiedergegeben werden sollen.

[Standard]

Zur naturgetreuen Wiedergabe von Originalen.

[Überwachung]

Farbton-fokussierte Bilder mit Helligkeitsreduzierung, geeignet als Eingabe von einer Überwachungskamera.

[Grafik]

Geeignet für PC-Eingabe.

[DICOM]

Bild ähnlich dem Graustufenstandard DICOM Part14.

• Die aktuelle Einstellung wird für jeden Eingang separat gespeichert.

Hinweis

- DICOM ist die Abkürzung für „Digital Imaging and Communications in Medicine“; dabei handelt es sich um einen Standard für die Kommunikation zwischen medizinischen Geräten. Obwohl „DICOM“ eine Bezeichnung für einen Bildmodus ist, handelt es sich bei diesem Gerät nicht um ein medizinisches Gerät. Benutzen Sie die mit diesem Gerät angezeigten Bilder nicht für Diagnosezwecke.

[Backlight] Justiert die Helligkeit der Hintergrundbeleuchtung. Dunkler ↔ Heller

[Kontrast] Wahl der richtigen Helligkeit und Dichte für den Raum. Weniger Mehr

[Helligkeit] Anpassung für leichteres Erkennen von dunklen Bildern. Dunkler ↔ Heller

[Farbe] Einstellung auf eine hellere Farbe.

Weniger ↔ Mehr

[NTSC-Farbton] Zur Anpassung des Farbtons bei Hautfarbe.

Mehr Rot ↔ Mehr Grün

[Bildschärfe] Wiedergabe eines scharfen Bildes.

Weniger ↔ Mehr

[Verbesserungsstufe] Wechselt den Wirkungsbereich von Schärfe.

[Hoch]: Große Wirkung

[Niedrig]: Geringe Wirkung

[Gamma] Gamma-Anpassung [2.0], [2.2], [2.4], [2.6], [DICOM] Geringe Neigung - Große Neigung

Hinweis

- Ist [DICOM] ausgewählt in [Bild-Modus], ist [Gamma] fixiert auf [DICOM]. Wenn andere Elemente als [DICOM] ausgewählt sind in [Bild-Modus], kann [DICOM] nicht eingestellt werden für [Gamma].

[Farbton] Zur Anpassung des Farbtons. [3200K], [4000K], [5000K], [6500K], [7500K], [9300K], [10700K], [Original], [Benutzer 1], [Benutzer 2]

Hinweis

• Betont Rot, wenn der numerische Wert von [Farbton] klein ist, und betont Blau, wenn der Wert groß ist.
• [Original] ist ein Farbton der Farbtafel und [Gamma] ist auf 2,2 oder einen äquivalenten Wert fest eingestellt.
• Ist [DICOM] ausgewählt in [Bild-Modus], können nur [6500K] und [9300K] ausgewählt werden.
• Ist [Original] ausgewählt, kann [Gamma] nicht ausgewählt werden.

Benutzereinstellung [Farbton]

Es können 2 Arten detaillierter [Farbton]-Einstellungen gespeichert werden.

1 Während des Einstellens von [Farbton] auf drücken.

	HochVerbesser
Gamma	2.2
Farbton	6500K

Beispiel:

Wenn [Farbton] auf [6500K] gesetzt ist, können Sie den Sollwert von [6500K] auf den Sollwert von [Benutzer 1] und [Benutzer 2] wiedergeben.

2 Mit ▲▼den Benutzer auswählen, für den die Einstellung gespeichert werden soll, dann drücken.

Farbtemperatur justieren Wechseln zu 6500K Benutzer 1 Benutzer 2

3 Wählen Sie mit ◀[Ja] und drücken Sie .

Farbtemperatur justieren Farbton Benutzer 1 überschreiben ? Ja Nein

4 Im Detail-Bildschirm jedes Element einstellen.

[R-Verstärkung]

Einstellung des Farbtons für helle rote Bereiche.

0 bis 255

[G-Verstärkung]

Einstellung des Farbtons für helle grüne Bereiche.

0 bis 255

[B-Verstärkung]

Einstellung des Farbtons für helle blaue Bereiche.

0 bis 255

[R-Vorspannung]

Einstellung des Farbtons für dunkle rote Bereiche.

-127 bis 128

[G-Vorspannung]

Einstellung des Farbtons für dunkle grüne Bereiche.

-127 bis 128

[B-Vorspannung]

Einstellung des Farbtons für dunkle blaue Bereiche.

-127 bis 128

Die Einstellungen werden für den Benutzer gespeichert.

Bei Rückkehr zum Menü [Bild] wird [Farbton] für den ausgewählten Benutzer ausgewählt.

HochVerbesser Gamma 2.2 Farbton Benutzer 1

[6-Segment-Farbverwaltung]

Die Farbtöne von R (Rot), G (Grün) und von Komplementärfarben (Cyan, Magenta und Gelb) können auf dem Bildschirm individuell angepasst werden.

1 Stellen Sie [6-Segment-Farbverwaltung] auf [Ein] und drücken Sie .

Gamma 2.2 Farbton 6500K 6-Segment-Farbverwaltung Ein Dynamischer Kontrast 5

2 Im Detail-Bildschirm jedes Element einstellen.

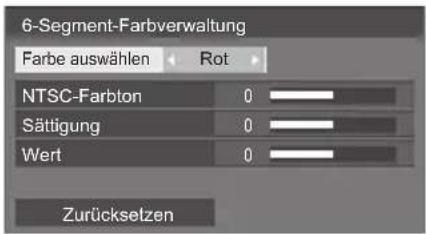

6-Segment-Farbverwaltung Farbe auswählen Rot NTSC-Farbton 0 Sättigung 0 Wert 0 Zurücksetzen

	[Farbe auswählen]Wählen Sie die Farbe, die mit ▶ angepasst werden soll.
	[NTSC-Farbton]Zur Anpassung des Farbabgleichs.- 511 bis + 511
	[Sättigung]Zur Anpassung der Farbabstufungen.- 127 bis + 127
	[Wert]Zur Anpassung der Farbhelligkeit.- 127 bis + 127
	[Zurücksetzen]Zurückstellen auf die Standardwerte. [Ja] mit ▶auswählen unddrücken.
[Dynamischer Kontrast]	Passt den Kontrast durch Ermittlung von Änderungen in der Verwendung von Farben für sich konstant ändernder Bilder automatisch an, z. B. bewegte Bilder.Geringe Wirkung ↔ Große Wirkung
[Farbverbesserung]	Zeigt Bilder unter Betonung der Farben an.[Aus], [Niedrig], [Mittel], [Hoch](Geringe Wirkung bis große Wirkung)
[Refine-Verbesserung]	Vermittelt eine höhere Auflösung, indem ausgefranste Umrisslinien, die z. B. aus Vergrößerung resultieren, geglättet werden.[Aus], [Niedrig], [Mittel], [Hoch](Geringe Wirkung bis große Wirkung)
[Farbverlaufs-Glättung]	Aus zugeführten Videosignalen werden störende Komponenten extrahiert und beseitigt, so dass die Bilder störungsfrei wiedergegeben werden.[Aus], [Ein]

Bildprofile

Es können bis zu 6 Kombinationen aus Bildeinstellungswerten (im [Bild]-Menü) im Speicher des Anzeigegerätes als Profile abgelegt und bei Bedarf übernommen werden, damit Sie Ihre bevorzugten Bildeinstellungen komfortabel genießen können.

Bild Standard Standard Bild-Modus Standard Backlight 50 Kontrast 50 Helligkeit 50 Farbe 50 NTSC-Farbton 50 Bildschärfe 50 Verbesserungsstufe Hoch Gamma 2.2 Farbton 6500K 6-Segment-Farbverwaltung Aus Dynamischer Kontrast 5 Farbverbesserung Aus Refine-Verbesserung Aus Farbverlaufs-Glättung Aus Speicher sichern Speicher abrufen Speicher bearbeiten

[Speicher sichern]

(siehe Seite 42)

[Speicher abrufen]

(siehe Seite 43)

[Speicher bearbeiten]

(siehe Seite 44)

1. [ ] MEMORY1 2. [* ] MEMORY2 3. [* ] MEMORY3 4. [ ] MEMORY4 5. [ ] MEMORY5 6. [ ] MEMORY6

Bild-Einstellprofile im Überblick

Originalbild

Benutzerspezifisch eingerichtetes Bild

Bild-Einstellwerte im Profil

[Speicher bearbeiten]-Bildschirm

Beispiel:

Memory-Name ändern zu [MY PICTURE].

[Speicher bearbeiten]

Profile speichern

Um einen Satz von Bildeinstellwerten als ein Profil zu speichern, gehen Sie wie nachstehend beschrieben vor.

1 Spezifizieren Sie die Bildqualität im Menü [Bild].

(siehe Seite 38-41)

2 Im Menü [Bild] mit ▲ wie Option [Speicher sichern] auswählen und drücken.

Speicher sichern Speicher abrufen Speicher bearbeiten

3 Wählen Sie mit ▲ den Profilnamen, unter dem die Bildeinstellwerte gespeichert werden sollen, und drücken Sie .

Speicher sichern 1. [ ] MEMORY1 2. [ * ] MEMORY2 3. [ * ] MEMORY3 4. [ ] MEMORY4 5. [ ] MEMORY5 6. [ ] MEMORY6

• [ *] erscheint bei einem Profil, bei dem die Bildjustierung bereits gespeichert wurde.

4 Mit ◀▶Ja] auswählen und drücken.

Speicher sichern Die eingestellten Werte in „MEMORY1“ speichern? Ja Nein

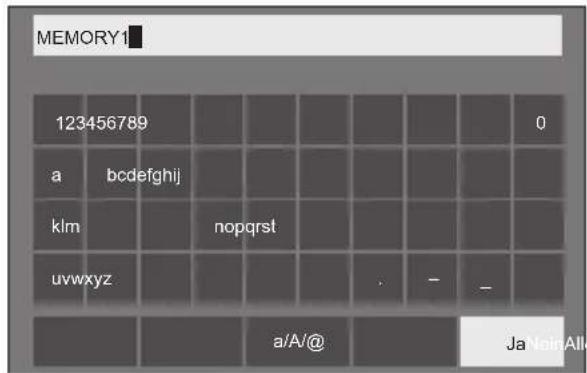

5 Mit ▲▼ geben Sie einen Profilnamen ein.

• Zeichen eingeben (siehe Seite 96)

MEMORY1 123456789 a bcdefghij klm nopqrstuvwxyz - uvwxyz a/A/@ Ja Join All

6 Nach Eingabe des Profilnamens wählen Sie mit ▲▼ [◀▶] und drücken Sie .

MY MEMORY1 1 2 3 4 5 6 7 8 9 0 abcdefghijklmnopqrstuvwxyz nopqrst . - - - a/A/@ Ja tein Alk

• Um das Speichern des Profils abzubrechen, wählen Sie [Nein].

Profil laden

Um ein Profil zu laden und die gespeicherten Bildeinstellwerte auf die Anzeige anzuwenden, gehen Sie wie nachstehend beschrieben vor.

1 Im Menü [Bild] mit ▲ wie Option [Speicher abrufen] auswählen und drücken.

Speicher sichern Speicher abrufen Speicher bearbeiten

2 Mit ▲ Was Profil auswählen, das geladen werden soll, dann drücken.

Speicher abrufen 1. [★] MEMORY1 2. [★] MEMORY2 3. [★] MEMORY3

Per Fernbedienung mit den Zifferntasten ein Profil laden.

Jeder Zifferntaste <1> – <6> ist ein Profil [MEMORY1] – [MEMORY6] zugewiesen. [Zuweisung Funktionstasten] (siehe Seite 58)

1 Drücken Sie <1> bis <6>.

2 [Ja] mit ◀auswählen und drücken.

Speicher abrufen „MEMORY2“ laden? Ja Nain

Wird ein Profil geladen, wird der Profilname angezeigt. PC 16:9 Profilname: MEMORY2

(Hinweis)

- Geladene Profile werden ja nach ausgewähltem Eingang gespeichert.

Profil bearbeiten

Zum Löschen oder Umbenennen eines Profils gehen Sie wie nachstehend beschrieben vor.

Löschen von Profilen

1 Im Menü [Bild] mit ▲ die Option [Speicher bearbeiten] auswählen und drücken.

Speicher sichern Speicher abrufen Speicher bearbeiten

2 [Speicher löschen] mit ▲▼ auswählen und drücken.

Speicher bearbeiten Speicher löschen Speicher Name ändern

3 Mit ▲ das Profil auswählen, das gelöscht werden soll, dann drücken.

Speicher löschen 1. [★] MEMORY1 2. [★] MEMORY2 3. [★] MEMORY3 Alle löschen

- Um alle Profile zu löschen, wählen Sie [Alle löschen].

4 [Ja] mit ◀auswählen und drücken.

Speicher löschen Daten in „MEMORY1" löschen? Ja Nain

■ Umbenennen von Profilen

1 Im Menü [Bild] mit ▲ die Option [Speicher bearbeiten] auswählen und drücken.

Speicher sichern Speicher abrufen Speicher bearbeiten

2 [Speicher Name ändern] mit ▲▼ auswählen und drücken.

Speicher bearbeiten Speicher löschen Speicher Name ändern

3 Mit ▲ das Profil auswählen, das umbenannt werden soll, dann drücken.

Speicher Name ändern 1. [ * ] MEMORY1 2. [ * ] MEMORY2 3. [ * ] MEMORY3

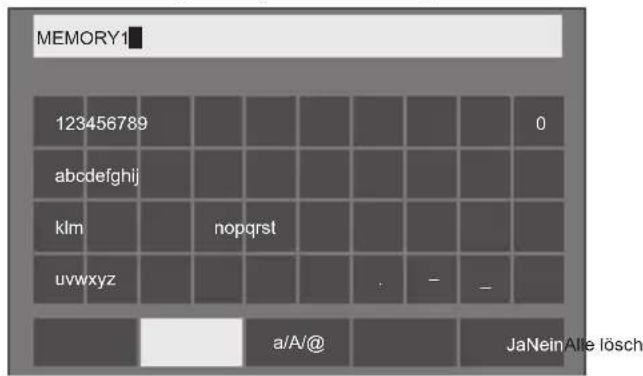

4 Mit ▲ ▼ den Profilnamen eingeben.

• Zeichen eingeben (siehe Seite 96)

MEMORY1 123456789 0 abcdefghijklmnopqrstuvwxyz nopqrst a/A@ JaNeinAlle lösch

5 Nach Eingabe des Profilnamens wählen Sie mit ▲▼ [▶] und drücken .

- Um das Umbenennen des Profils abzubrechen, wählen Sie [Nein].

Konfiguration-Menü

1 Um das Menü [Konfiguration] anzuzeigen, auf drücken.

Konfiguration 1/2 Signal Bildschirmschoner Eingangsbezeichnung Einstellungen Energieverwaltung Wobbling Aus Ausschalten bei Nichtbeteiligung Aus OSD Sprache Deutsch

Konfiguration 2/2 Multi Display-Einste lungen Timer-Einstellungen Datum und Uhrzeit Netzwerk-Einstellungen Einstellungen USB-Medienplayer Zuweisung Funktionstasten Display-Ausrichtung Hochformat OSD-position Oben/Rechts Menü-Anzeigedauer 60 s Menü-Transparenz 20

2 Das Element, das angepasst werden soll, mit ▲ auswählen.

- Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab.

3 Mit ◀ instellen.

4 Um den Modus zum Anpassen zu verlassen, auf drücken.

■ Rückkehr zur vorigen Anzeige

Auf drücken.

Signal

Beispiele des Untermenü-Bildschirms [Signal]

Wenn HDMI / DVI / DIGITAL LINK* ausgewählt ist

Signal YUV/RGB Eingangswahl YUV Cinema reality Aus Rauschunterdrückung Auto MPEG-Rauschunterdrückung Aus Signalbereich Voll(0-255) Dynamische Back light-Regelung Aus H-Freq. 33.72 kHz V-Freq. 60.00 Hz Pixelakt Frequenz 74.18 MHz Signalformat 1125(1080)/60i

*: DIGITAL LINK ist nur bei LF80 Serie.

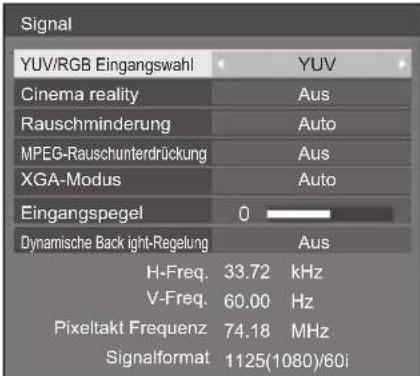

Wenn COMPONENT / RGB ausgewählt ist

Signal YUV/RGB Eingangswahl Cinema reality Rauschminderung MPEG-Rauschunterdrückung XGA-Modus Eingangspegel 0 Dynamische Back light-Regelung H-Freq. 33.72 kHz V-Freq. 60.00 Hz Pixelakt Frequenz 74.18 MHz Signalformat 1125(1080)/60i

Wenn PC ausgewählt ist

Signal YUV/RGB Eingangswahl Sync-Signal Cinema reality Rauschminderung MPEG-Rauschunterdrückung XGA-Modus Eingangspegel 0 Dynamische Back light-Regelung H-Freq. 33.72 kHz V-Freq. 60.00 Hz Pixelakt Frequenz 74.18 MHz Signalformat 1125(1080)/60i

Wenn VIDEO ausgewählt ist

Signal 3D Y/C Filter Farbsystem Cinema reality Rauschunterdrückung MPEG-Rauschunterdrückung Eingangspegel Dynamische Back light-Regelung H-Freq. 15.73 kHz V-Freq. 59.94 Hz Pixelakt Frequenz -- MHz Signalformat NTSC

Wenn USB ausgewählt ist

Signal Rauschunterdrückung Auto MPEG-Rauschunterdrückung Aus

Hinweis

• Das Setup-Menü [Signal] zeigt für jedes Eingangssignal eine unterschiedliche Einstellungsbedingung an.
• Ein Menü, das nicht eingestellt werden kann, ist ausgegraut.

[YUV / RGB]

Dieses Menü wird bei Eingabe über COMPONENT/RGB IN, PC IN, HDMI 1, HDMI 2, DIGITAL LINK* und DVI-D IN angezeigt.

Treffen Sie die korrekte Auswahl für die Signale von der Quelle, die am jeweiligen Anschluss angeschlossen ist.

[YUV] YUV/YP

BPR/YC_BC_R Signale

[RGB] RGB-Signale

*: Nur LF80 Serie

Hinweis

- Einzustellen für jeden Eingang (COMPONENT/RGB IN, PC IN, HDMI 1, HDMI 2, DIGITAL LINK, DVI-D IN).

[Sync-Signal]

Dieses Menü wird bei Eingabe über PC IN angezeigt.

Sync-Signal RGB/PC einstellen

[Auto]:

Das H- und V- Sync-Signal oder synchronisiertes Signal werden automatisch ausgewählt. Wenn beide ein Sync-Signal haben, werden H- und V-Sync ausgewählt.

[auf G]:

Verwendet ein synchronisiertes Video G-Signal, das vom G-Anschluss eingespeist wird.

[HV SYNC]:

Nutzt ein synchronisiertes Signal im Video-HD/VD-Signal, das am HD/VD-Anschluss anliegt.

Einstellung des Component-Sync-Signals

[Auto]:

Das H- und V- Sync-Signal oder synchronisiertes Signal werden automatisch ausgewählt. Wenn beide ein Sync-Signal haben, werden H- und V-Sync ausgewählt.

[auf Y]:

Verwendet ein synchronisiertes Video Y-Signal, das vom Y-Anschluss eingespeist wird.

[HV SYNC]:

Nutzt ein synchronisiertes Signal im Video-HD/VD-Signal, das am HD/VD-Anschluss anliegt.

[Cinema reality]

Gibt mit Kinofilmen aufgenommene Videos getreu wieder. Setzen Sie diese Funktion normalerweise auf [Aus].

Hinweis

• Falls [Cinema reality] auf [Ein] gesetzt ist, werden Videos, die mit 24 Bildern pro Sekunde aufgenommenen wurden, natürlicher wiedergegeben.
• Wenn das Video bei Einstellung auf [Ein] unnatürlich wiedergegeben wird, setzen Sie die Funktion auf [Aus].

[Rauschunterdrückung]

Reduziert ein Bildrauschen.

[Aus]:

Deaktiviert die Rauschunterdrückung.

[Min.], [Mittel], [Max.]:

Legt den Grad der Rauschunterdrückung fest.

[Auto]:

Bei der Rauschunterdrückung wird automatisch zwischen [Min.], [Mittel] und [Max.] gewählt.

[MPEG-Rauschunterdrückung]

Reduziert Block- und Mosquito-Störgeräusche bei MPEG-Videos.

[Aus]:

Deaktiviert die Rauschunterdrückung.

[Min.], [Mittel], [Max.]:

Legt den Grad der Rauschunterdrückung fest.

[XGA-Modus]

Dieses Menü wird bei Eingabe über PC IN und COMPONENT/RGB IN angezeigt.

Dieses Gerät unterstützt XGA-Signale (1024 × 768, 1280 × 768, 1366 × 768) mit verschiedenen Seitenverhältnissen und Abtastraten.

[Auto]:

Erkennt das Signal automatisch.

Wechseln Sie die Einstellung je nach Eingangssignal, da die optimale Anzeige vom Blickwinkel oder der Display-Auflösung abhängt.

(Hinweis)

- Nach Vornahme dieser Einstellungen darauf achten, jede Anpassung (wie z. B. [Auto Setup]) im Menü [Position] so durchzuführen, wie es notwendig ist. (siehe Seite 35)

[Signal Bereich]

Dieses Menü wird bei Eingabe über HDMI1, HDMI2, DIGITAL LINK* und DVI-D IN angezeigt. Wechselt auf die Signale von der Quelle, die am jeweiligen Anschluss angeschlossen ist.

*: Nur LF80 Serie

[Video(16-235)]:

Wenn sich das Eingangssignal im Videobereich befindet, Beispiel: HDMI-Terminal-Ausgang für DVD-Player

[Voll(0-255)]:

Wenn sich das Eingangssignal im vollen Bereich befindet, Beispiel: HDMI-Terminal-Ausgang für PC

[Auto]:

Verschiebt je nach Eingangssignal den dynamischen Bereich automatisch zwischen [Video(16-235)] und [Voll(0-255)].

Hinweis

• [Auto] kann ausgewählt werden bei Signaleingang HDMI/DIGITAL LINK*.
  *: Nur LF80 Serie

[Eingangspegel]

Dieses Menü wird bei Eingabe über PC IN, COMPONENT/RGB IN und VIDEO IN angezeigt.

Anpassung von Bereichen, die extrem hell und kaum zu sehen sind.

- 16 bis + 16:

(Pegel niedrig) - (Pegel hoch)

[3D Y/C Filter]

Stellen Sie dies ein, wenn bei Eingabe über VIDEO IN das Video unnatürlich aussieht. Stellen Sie dies normalerweise auf [Ein].

Hinweis

- Je nach Signalsystem kann die Einstellung weniger Wirkung haben oder überhaupt keine.

[Farbsystem]

Stellt das Farbsystem auf die Signalart bei Eingang über VIDEO IN. Stellen Sie dies normalerweise auf [Auto]. Erkennt automatisch das eingehende Signalformat.

[Auto], [PAL], [SECAM], [NTSC], [NTSC 4.43], [PAL M], [PAL N]:

Setzen Sie diese Option beim Betrachten von PAL-60-Videos auf [Auto].

Wenn Bilder instabil sind

Wenn das System auf [Auto] gesetzt ist, werden Bilder in seltenen Fällen instabil, sofern die Eingangssignale auf eine niedrige Stufe gesetzt sind oder stark rauschen. Stellen Sie das System in diesem Fall so ein, dass es mit dem Format des Eingangssignals übereinstimmt.

[Dynamische Backlight-Regelung]

Werden Signale mit niedrigem Durchschnittshelligkeitswert (APL) zugeführt, wird dadurch der Bildkontrast verbessert und Weiß gemindert, indem das Gegenlicht entsprechend ausgesteuert wird.

[Ein]:

Die Funktion ist aktiviert.

[Aus]:

Die Funktion ist deaktiviert.

Eingangssignal-Anzeige

Hier werden Frequenz und Typ des aktuellen Eingangssignals angezeigt.

Bei Zuführung von Digital- und PC-Signalen wird die Pixel-Frequenz angezeigt.

Bildschirmschoner

(Um zu verhindern, dass sich Bilder einbrennen)

In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden.

Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden.

Bildschirmschoner 2015/01/01 Do 10:00 Start Modus Aus

■ Bildschirmschoner-Einstellungen

Bildschirmschonerbetrieb

Wenn der Bildschirmschoner in Betrieb ist, werden im Vollbildmodus wiederholt die folgenden 5 Muster jeweils 5 Sekunden lang angezeigt.

Schwarz → Dunkelgrau → Grau → Hellgrau → Weiß → hellgrau → Grau → Dunkelgrau

Bildschirmschoner jetzt starten

① Unter [Modus] die Option [Ein] auswählen.
② [Start] auswählen und drücken.

- Das Menü erlischt und der Bildschirmschoner wird aktiviert.

Bildschirmschoner 2015/01/01 Do 10:00 Start Modus Ein

Hinweis

- Werden die folgenden Tasten während des Bildschirmschonerbetriebs gedrückt, wird der Bildschirmschoner abgebrochen.

Fernbedienung:

Hauptgerät:

<+ (Gerät)> <- (Gerät)> ▲ ▼ ENTER (Gerät)>

- Beim Ausschalten des Displays wird der Bildschirmschoner deaktiviert.

Bildschirmschoner-Intervall einstellen

① Unter [Modus] die Option [Intervall] auswählen.
②[Wiederholungszeit] einstellen.

- ◀▶drücken, um den Zeitraum um 15 Minuten zu ändern.

③[Dauer] einstellen.

- Ein Mal ◀▶drücken, um den Zeitraum um 1 Minuten zu ändern. Gedrückt halten, um den Zeitraum um 15 Minuten zu ändern.

Bildschirmschoner 2015/01/01 Do 10:00 Start IntervallModus Wiederholungszeit 0:00 0:00Dauer

Wiederholungszeit

Deaktiviert. Dauer

Hinweis

• Die Dauer von [Dauer] kenn nicht länger sein als die von [Wiederholungszeit].

Start- und Stopp-Zeit des Bildschirmschoners festlegen

① Unter [Modus] die Option [Zeitzuweisung] auswählen.
②[Startzeit] und [Stoppzeit] einstellen.

- Einmal ◀▶drücken, um den Zeitraum um 1 Minute zu ändern. Gedrückt halten, um den Zeitraum um 15 Minuten zu ändern.

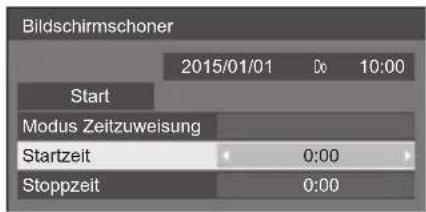

Bildschirmschoner 2015/01/01 0x 10:00 Start Modus Zeitzuweisung Startzeit 0:00 Stoppzeit 0:00

Hinweis

- Bitte stellen Sie [Datum und Uhrzeit] vor Festlegung der [Startzeit] und der [Stoppzeit] ein. (siehe Seite 53)

Ausschalten nach Bildschirmschonerbetrieb

① Unter [Modus] die Option [Standby nach Schoner] auswählen.
② [Dauer Bildsch.-Schoner] einstellen.

- Einmal ◀▶drücken, um den Zeitraum um 1 Minute zu ändern. Gedrückt halten, um den Zeitraum um 15 Minuten zu ändern.

③ [Start] auswählen und drücken.

- Der Bildschirmschoner wird aktiviert, und sobald die festgelegte Zeit abgelaufen ist, wird das Gerät auf Aus (Standby) geschaltet.

Bildschirmschoner 2015/01/01 Do 10:00 Start Modus Standby nach Schoner Dauer Bildsch.-Schoner 0:00

Hinweis

- [Dauer Bildsch.-Schoner] kann eingestellt werden im Bereich von 0:00 bis 23:59. Wird die Dauer auf [0:00] gestellt, wird [Standby nach Schoner] nicht aktiviert.

Eingangsbezeichnung

Mit dieser Funktion kann die auf dem Bildschirm angezeigte Bezeichnung des Eingangssignals geändert werden.

Eingangsbezeichnung HDMI1 HDMI2 DIGITAL LINK DVI-D PC COMPONENT COMPONENT VIDEO HDMI1 HDMI2 DIGITAL LINK DVI-D PC VIDEO

[HDMI1] [HDMI1] / [DVD1] / [DVD2] /[DVD3] / [Blu-ray1] / [Blu-ray2] /[Blu-ray3] / [CATV] / [VCR] /[STB] / (Überspringen)
[HDMI2] [HDMI2] / [DVD1] / [DVD2] /[DVD3] / [Blu-ray1] / [Blu-ray2] /[Blu-ray3] / [CATV] / [VCR] /[STB] / (Überspringen)
[DIGITAL LINK]* ^1	[DIGITAL LINK] / [DVD1] /[DVD2] / [DVD3] / [Blu-ray1] /[Blu-ray2] / [Blu-ray3] / [CATV] /[VCR] / [STB] / (Überspringen)
[DVI-D] [DVI-D] / [DVD1] / [DVD2] /[DVD3] / [Blu-ray1] / [Blu-ray2] /[Blu-ray3] / [CATV] / [VCR] /[STB] / (Überspringen)
[PC] [PC] / [DVD1] / [DVD2] /[DVD3] / [Blu-ray1] / [Blu-ray2] /[Blu-ray3] / [CATV] / [VCR] /[STB] / (Überspringen)
[COMPONENT]* ^2	[COMPONENT] / [DVD1] /[DVD2] / [DVD3] / [Blu-ray1] /[Blu-ray2] / [Blu-ray3] / [CATV] /[VCR] / [STB] / (Überspringen)
[VIDEO] [VIDEO] / [DVD1] / [DVD2] /[DVD3] / [Blu-ray1] / [Blu-ray2] /[Blu-ray3] / [CATV] / [VCR] /[STB] / (Überspringen)

(Überspringen): Wird gedrückt, wird der Eingang übersprungen.

*1:[DIGITAL LINK] wird nur bei der LF80 Serie angezeigt.
* 2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Einstellungen Energieverwaltung

Sie können jedes Element so einstellen, dass weniger Strom verbraucht wird.

Modus Energieverwaltung	Benutzer
Ausschalten bei fehlendem Signal	Aus
HDMI1 Power Management	Aus
HDMI2 Power Management	Aus
DIGITAL LINK Power Management	Aus
DVI-D Power Management	Aus
PC Power Management	Aus
Stromspar-Modus	Aus

■ Modus Energieverwaltung: Ein

Die folgenden Einstellungen sind im Energieeinsparungsmenü festgelegt. Eine individuelle Einstellung ist nicht möglich.

[DIGITAL LINK Power Management]*: [Ein]

*: Nur LF80 Serie

■ Modus Energieverwaltung: Benutzer

Das Menü zur Reduzierung des Stromverbrauchs wird individuell eingestellt. Diese Einstellung ist aktiviert, wenn [Modus Energieverwaltung] auf [Benutzer] gesetzt ist.

[Ausschalten bei fehlendem Signal]

Bei Einstellung auf [Ein] schaltet sich die

Stromversorgung des Gerätes automatisch ab, wenn ca. 10 Minuten keine Bedienung erfolgt oder kein Sync-Signal eingeht.

Hinweis

- Mit dem USB-Eingang ermittelt das Gerät, dass kein Signal anliegt, wenn kein USB-Gerät angeschlossen ist.

[HDMI1 Power Management]

[HDMI2 Power Management]

Wenn diese Funktion auf [Ein] eingestellt ist, spricht sie unter den folgenden Bedingungen an, um die Stromversorgung des Gerätes automatisch ein- oder auszuschalten.

Wenn ca. 60 Sekunden lang keine Bilder (Sync-Signal) am HDMI1- oder HDMI2-Eingang erkannt werden:

Das Gerät wird ausgeschaltet (auf Standby geschaltet); die Betriebsanzeige leuchtet orange.

Wenn aufeinander folgende Bilder (Sync-Signal) erkannt werden:

Das Gerät wird eingeschaltet; die Betriebsanzeige leuchtet grün.

[DIGITAL LINK Power Management] (LF80 Serie)

Ist diese Funktion auf [Ein] gestellt, wird unter folgenden Bedingungen das Gerät automatisch ein- oder ausgeschaltet.

Wenn bei Input über den DIGITAL LINK-Eingang mindestens 60 Sekunden lang kein Bild (Sync-Signal) erkannt wird:

Das Gerät wird ausgeschaltet (auf Standby geschaltet); die Betriebsanzeige leuchtet orange.

Wenn aufeinander folgende Bilder (Sync-Signal) erkannt werden:

Das Gerät wird eingeschaltet; die Betriebsanzeige leuchtet grün.

[DVI-D Power Management]

Wenn diese Funktion auf [Ein] gesetzt ist, sorgt sie unter folgenden Bedingungen für ein automatische Ein- oder Ausschalten des Gerätes.

Wenn ca. 60 Sekunden lang keine Bilder (Sync-Signal) am DVI-D-Eingang erkannt werden:

Das Gerät wird ausgeschaltet (auf Standby geschaltet); die Betriebsanzeige leuchtet orange.

Wenn nachfolgend Bilder (Sync-Signal) erkannt werden:

Das Gerät wird eingeschaltet; die Betriebsanzeige leuchtet grün.

[PC Power Management] (DPMS-Funktion)

Wenn diese Funktion auf [Ein] eingestellt ist, spricht sie unter den folgenden Bedingungen an, um die Stromversorgung des Gerätes automatisch ein- oder auszuschalten.

Wenn bei Input von PC mindestens 60 Sekunden lang kein Bild (HD/VD-Sync-Signale) erkannt wird:

Das Gerät wird ausgeschaltet (auf Standby geschaltet); die Betriebsanzeige leuchtet orange.

Sobald danach wieder ein Bild (HD/VD-Sync-Signale) erfasst wird:

Das Gerät wird eingeschaltet; die Betriebsanzeige leuchtet grün.

Hinweis

- Diese Funktion ist in Kraft, wenn [Sync-Signal] in [Signal] auf [Auto] oder [HV SYNC] gestellt ist und bei normalem Sehen und [YUV/RGB Eingangswahl] auf [RGB] gestellt ist. (siehe Seite 46)

[Stromspar-Modus]

Diese Funktion passt die Helligkeit der Hintergrundbeleuchtung zur Reduzierung des Stromverbrauchs an.

[Aus]:

Diese Funktion ist nicht in Betrieb.

[Ein]:

Die Helligkeit der Hintergrundbeleuchtung wird reduziert.

Hinweis

• Ist [Input search] anders eingestellt als auf [Off], erhält die Funktion [Input search] Vorrang. (Die Funktion „Power Management“ arbeitet nicht bei jedem Anschluss.) (Details zur Funktion [Input search] siehe Seite 62.)
• Ist [Failover/Failback] anders eingestellt als auf [Off], erhält die Funktion [Failover/Failback] Vorrang. (Die Funktion „Power Management“ arbeitet nicht bei jedem Anschluss.) (Details zur Funktion [Failover/Failback] siehe Seite 63.)

Wobbling

Verschiebt das Anzeigebild automatisch (daher für das Auge nicht erkennbar), damit sich schärfere Konturen des Bildes nicht einbrennen.

Durch Einstellung auf [Ein] verschiebt sich die Anzeigeposition in bestimmten Intervallen und zeigt die Bilder an.

Hinweis

• Ist [Multi Display-Einstellungen] auf [Ein] gestellt, arbeitet diese Funktion nicht. (siehe Seite 52)
• Wenn diese Funktion in Betrieb ist, könnte die Anzeige aussehen, als ob etwas von ihr fehlen würde

Ausschalten bei Nichtbetätigung

Ist diese Funktion auf [Ein] gesetzt, wird das Gerät automatisch ausgeschaltet (Standby), wenn das Display über 4 Stunden lang nicht bedient oder nicht betrieben wird.

3 Minuten vor dem Ausschalten wird die Restzeit eingeblendet.

Für Abbruch eine beliebige Taste drücken

Ausschalten bei Nichtbetätigung 3 Min.

Wenn das Gerät aufgrund dieser Funktion ausgeschaltet wurde, wird beim nächsten Einschalten des Geräts die Meldung [Letztes Ausschalten erfolgte über „Ausschalten bei Nichtbetätigung“.] angezeigt.

Hinweis

- Während der Bildschirmschoner läuft, ist diese Funktion deaktiviert.

OSD Sprache

Wählen Sie die gewünschte Sprache aus.

Wählbare Sprachen

English(UK)

Deutsch

Français

Italiano

Español

ENGLISH(US)

中文 : Chinesisch

日本語 : Japanisch

Русский : Russisch

Multi Display-Einstellungen

1 bis 10 Displays können horizontal bzw. vertikal in Reihe angeordnet werden, und diese Displays gelten als eine Gruppe. Das kombinierte Display zeigt das vergrößerte Bild.

[Multi Display-Einstellungen]

Multi Display-Einstellungen
Multi Display-Einstellungen	Aus
Horizontaler Maßstab	2
Vertikaler Maßstab	2
Rahmen horiz. Adj.	0
Rahmen vert Adj.	0
Position	A1

Hinweis

• Die Einstellungen werden für jeden Eingang separat gespeichert.
- Wenn das Multi-Display auf [Aus] gestellt ist, legen Sie für [Position] denselben Blickwinkel fest (siehe Seite 35). Stellen Sie dann das Multi-Display auf [Ein]. Und führen Sie dann erneut für [Position die Anpassung des Blickwinkels durch.
- Das Menü [Position] kann im Status Multi-Display angepasst werden.

■ [Multi Display-Einstellungen]

[Aus]:

Die Anzeige wird bei Vergrößerung nicht unterteilt.

[Ein]:

Die Anzeige wird bei Vergrößerung nicht unterteilt.

Wenn auf [Ein] gestellt, ist das Bildseitenverhältnis der Anzeige [16:9].

■ [Horizontaler Maßstab]

Legen Sie den horizontalen Maßstab für Multi Display fest.

1-10 (1 bis 2 bei USB-Eingang)

■ [Vertikaler Maßstab]

Legen Sie den vertikalen Maßstab für Multi Display fest.

1-10 (1 bis 2 bei USB-Eingang)

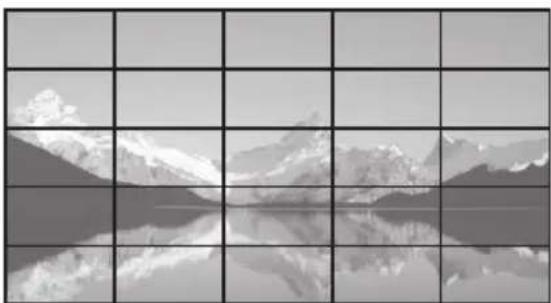

Beispiel:

[Horizontaler Maßstab] [5] und [Vertikaler Maßstab] [5] ist bei Multi-Display eingestellt

Passen Sie den Bereich des Bildes an, der horizontal bzw. vertikal an den Verbindungsstellen ausgeblendet ist.

0-100

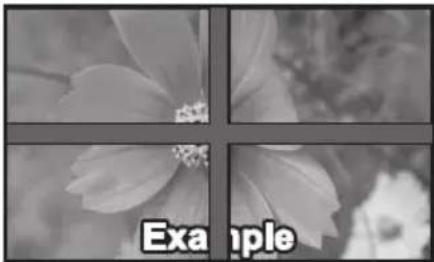

Anzeigebeispiel

Einstellwert: 0

Example

Zeigt das gesamte Bild mitsamt dem Verbindungsbereich an. (Eignet sich für die Anzeige von Zeicheninformationen am PC.)

Einstellwert: 100

Zeigt das Bild nicht an den Verbindungsstellen. (Eignet sich für die Anzeige von Filmen.)

[Position]

Weisen Sie die Multi Display-Position zu.

Beispiel:

[Horizontaler Maßstab] [10], [Ver ikaler Maßstab] [10]

Wählen Sie von A1 bis J10.

- Der Anzeigeinhalt zur Einstellung von Änderungen je nach Einstellung für [Horizontaler Maßstab] und [Vertikaler Maßstab].

Timer-Einstellungen

Stellt das Programm so ein, dass das Gerät zu einer bestimmten Zeit ein-/ausgeschaltet wird oder Videoeingänge umschaltet. Es können bis zu 20 Programme eingestellt werden.

Hinweis

• Legen Sie [Datum und Uhrzeit] fest, bevor Sie [Timer-Einstellungen] einstellen. (siehe Seite 53)
• Wenn mehrere Programme gleichzeitig eingestellt sind, wird das Programm mit der niedrigsten Programmnummer aktiviert.

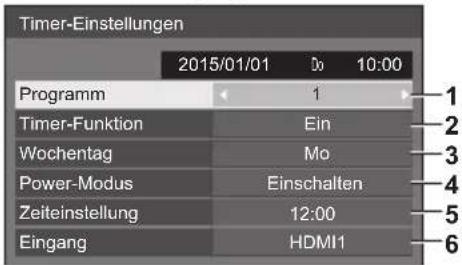

[Timer-Einstellungen] - Untermenü-Bildschirm

Einstellungsbeispiel

Programm 1: Jeden Montag, 12:00

Einschalten, Eingang: HDMI1

Timer-Einstellungen 2015/01/01 Do 10:00 Programm 1 Timer-Funktion Ein Wochentag Mo Power-Modus Einschalten Zeiteinstellung 12:00 Eingang HDMI1

1 Legen Sie die Programmnummer fest.
2 Um das Programm auszuführen, auf [Ein] stellen. Das Programm ist deaktiviert, wenn [Aus] eingestellt ist.
3 Legen Sie den Wochentag fest. Das Programm wird jeden Tag ausgeführt, wenn [Täglich] eingestellt ist.
4 Stellen Sie ein, wann sich das Gerät ein-/ausschaltet.
5 Legen Sie die Uhrzeit fest. Mit jeder Betäigung der Taste ◀▶ändert sich die Zeit in Schritten von 1 Minute. Wird die Taste gedrückt gehalten, ändert sich die Zeit in Schritten von je 15 Minuten.
6 Legen Sie den Eingang fest.

Datum und Uhrzeit

Legen Sie das Datum und die Uhrzeit fest. ([- -] zeigt, dass kein Programm eingestellt ist.)

[Datum und Uhrzeit] - Untermenü-Bildschirm

Datum und Uhrzeit 2015/01/01 Do 10:00 Einstellen Jahr 2015 Monat 1 Tag 1 Stunde 10 Minute 0

■ Datum und Uhrzeit festlegen

① Wählen Sie [Jahr / Monat / Tag / Stunde / Minute].
② Stellen Sie das ausgewählte Element ein.

Datum und Uhrzeit 2015/01/01 Do 10:00 Einstellen Jahr 2016 Monat 1 Tag 1 Stunde 10 Minute 0

③[Einstellen] auswählen und drücken.

Datum und Uhrzeit 2016/02/05 Fr 18:00 Einstellen Jahr 2016 Monat 2 Tag 5 Stunde 18 Minute 0

Hinweis

• Falls Datum und Uhrzeit nicht eingestellt sind, können keine Einstellungen für [Timer-Einstellungen], [Bildschirmschoner] etc. vorgenommen werden.
• In folgenden Fällen werden Datum- und Zeiteinstellungen zurückgesetzt.
  Wenn das Gerät mindestens 7 Tage nicht bedient wird, nachdem auf AUS geschaltet worden ist, dann ist der Netzstecker nicht eingesteckt oder der Strom ist ausgefallen usw.
• Datum und Uhrzeit können nicht eingestellt werden, wenn [Jahr / Monat / Tag / Stunde / Minute] auf [- - ] gesetzt sind.

Netzwerk-Einstellungen

Nehmen Sie die erforderlich Einstellungen vor, wenn die Verbindung zu einem Computer per Netzwerk erfolgt.

Zeigt das Untermenü [Netzwerk-Einstellungen] an.

LF8

Netzwerk-Einstellungen Netzwerksteuerung Display Name LAN Einstellungen Netzwerk-Status AMX D D. Crestron Connected™ Aus Aus Zurücksetzen

LF80

Netzwerk-Einstellungen Serielle-Steuerung SERIAL IN AusNetzwerkst Display Name LF80-00 LAN Einstellungen Netzwerk-Status DIGITAL LINK Modus Auto DIGITAL LINK Status Menü DIGITAL LINK AMX D.D. Aus Crestron Connected™ Aus Extron XTP Aus Zurücksetzen

■ [Serielle-Steuerung] (Nur LF80 Serie)

Zum Auswählen des RS232-C-Steuerterminals.

[SERIAL IN]:

Die Bedienung erfolgt über den Anschluss SERIAL IN des Displays.

[DIGITAL LINK]:

Die Bedienung erfolgt über das optionale Gerät, das DIGITAL LINK-Ausgabe (ET-YFB100G, ET-YFB200G) und den Anschluss DIGITAL LINK / LAN unterstützt.

■ [Netzwerksteuerung]

Legen Sie diese Einstellungen für Steuerungen über den LAN-Anschluss des Gerätes fest.

[Ein]:

Die Bedienung erfolgt per LAN, und es wird der Anschluss LAN des Displays dazu benutzt. Die Betriebsanzeige leuchtet in Orange, wenn das Gerät per Fernbedienung auf Aus (auf Standby) geschaltet wird.

[Aus]:

Deaktiviert die Steuerung per LAN-Anschluss. (In diesem Fall verbraucht das Gerät im Standby-Modus (nach Ausschalten des Geräts über die Fernbedienung) etwas weniger Strom.)

Hinweis

- Bei Benutzung der LAN-Steuerung für „Netzwerkfunktion nutzen“ (Seite 72 - 80), stellen Sie diese Funktion auf [Ein]. Auch wenn [Aus] ausgewählt ist, ist bei eingeschaltetem Gerät die HDMI-Kommunikation per Twisted-Pair-Kabel-Transmitter möglich.

■ [Display Name]

Der Name des Displays, der im Netzwerk benutzt wird, kann geändert werden.

■ [LAN Einstellungen]

Sie können detaillierte Einstellungen für das lokale Netzwerk durchführen, das über den LAN-Anschluss des Displays oder per Twisted-Pair-Kabel-Übertragung hergestellt wird.

[LAN Einstellungen] mit ▲▼auswählen und drücken.

LAN Einstellungen Speichern DHCP Aus IP-Adresse 192.168. 0. 8 Subnetz-Maske 255.255.255. 0 Gateway 192.168. 0. 1 Port-Adresse 1024 MAC-Adresse --

DHCP, IP-Adresse, Subnetz-Maske, Gateway

①◀drücken, um DHCP auf [Ein] / [Aus] zu stellen, und dann drücken.

Wird [Aus] ausgewählt, können die IP-Adresse und weitere Einstellungen manuell festgelegt werden.

DHCP:

(DHCP Client-Funktion)

[Ein]:

Die IP-Adresse wird automatisch vom DHCP-Server bezogen, sofern dieser im Netzwerk vorhanden ist, mit dem das Display verbunden werden soll.

[Aus]:

Wenn der DHCP Server im Netzwerk nicht existiert, das Display wird eingestellt, setzen Sie IP-Adresse, Subnetz-Maske und Gateway manuell fest.

IP-Adresse:

(IP-Adresse-Anzeige und -Einstellung)

Geben Sie eine IP-Adresse ein, wenn kein DHCP Server benutzt wird.

Subnetz-Maske:

(Subnetz-Maske-Anzeige und -Einstellung)

Geben Sie ein Subnetz-Maske an, wenn kein DHCP Server benutzt wird.

Gateway:

(Gateway-Adressanzeige und -Einstellung)

Geben Sie eine Gateway-Adresse an, wenn kein DHCP Server benutzt wird.

Hinweis

- Wenn DHCP auf [Ein] gestellt ist, wird die IP-Adresse usw. in Grau dargestellt.

Zahlen eingeben

IP-Adresse 192. 168. 000. 008

1. Wählen Sie die Adresse und drücken Sie .

2. Mit ◀◀Ziffern auswählen.

3. Ändern Sie die Ziffern mit ▲▼.

4.Auf drücken.

Durch Drücken auf kann die Änderung aufgehoben werden.

②[Speichern] auswählen und drücken.

Das aktuelle Netzwerk-Setup speichern.

Hinweis

• Bei Benutzung eines DHCP-Servers darauf achten, dass dieser eingeschaltet ist.
• Detaillierte Informationen zu IP-Adresse, Subnetz-Maske und Gateway erhalten Sie von Ihrem Netzwerk-Administrator.
• Werkseinstellungen

[Port-Adresse]

Sie können die Portnummer festlegen, die für Command Control (Steuerung per Befehl) benutzt wird.

[Port-Adresse] auswählen und drücken, um die Nummer festzulegen.

• Sie können eine Nummer im Bereich von 1024 bis 65535 nehmen.
  • Zahl eingeben (siehe Seite 55)

Hinweis

- Wird das PJLink-Protokoll verwendet, muss keine Portnummer festgelegt werden.

[MAC-Adresse]

Zeigt die MAC-Adresse des Geräts an.

■ [Netzwerk-Status]

Prüft den aktuellen Status der Netzwerkeinstellungen.

Netzwerk-Status
DHCP	Aus
IP-Adresse	192. 168. 0. 8
Subnetz-Maske	255. 255. 255. 0
Gateway	192. 168. 0. 1
MAC-Adresse	12:34:56:78:9A:BC

■ [DIGITAL LINK Modus] (Nur LF80 Serie)

Wechselt die Kommunikationsart des Anschlusses DIGITAL LINK.

[Auto]:

Die Kommunikationsart wird automatisch ausgewählt.

[DIGITAL LINK]:

Die Kommunikationsart ist festgelegt auf DIGITAL LINK.

[Ethernet]:

Die Kommunikationsart ist festgelegt auf Ethernet.

[Große Reichweite]:

Die Kommunikationsart ist festgelegt auf große Reichweite.

Modi, bei denen Kommunikation erlaubt ist

√ : Gültig

— : Ungültig

Einstellungen		Kommunikations-Validität
		Bildübertragung		Ethernet	RS-232C
		100 m	150 m
Auto	Bei DIGITAL LINK	√	—	√	√
	Bei Große Reichweite	—	√	√	√
	Bei Ethernet	—	—	√
DIGITAL LINK		√	—	√	√
Große Reichweite —			√	√	√
Ethernet — — —				√

Hinweis

• Wenn unter [Große Reichweite]-Kommunikationsart verbunden, beträgt die maximale Übertragungsentfernung 150 m. In diesem Fall kann das Gerät Signale von bis zu 1080/60p (148,5 MHz) empfangen.
• Ist die Übertragungsart des Twisted-Pair-Kabel-Transmitters auf [Große Reichweite] gestellt, stellen Sie [DIGITAL LINK Modus] auf [Auto]. Dann wird die Verbindung mit der Kommunikationsart [Große Reichweite] aktiviert.

Wenn die Verbindung über den separat verkaufen DIGITAL LINK Umschalter (ET-YFB200G) hergestellt und die Kommunikationsart [Große Reichweite] benutzt wird, stellen Sie [DIGITAL LINK Modus] auf [Große Reichweite].

- Auch wenn [DIGITAL LINK Modus] auf [Große Reichweite] gestellt ist: Wenn der Twisted-Pair-Kabel-Transmitter die Kommunikationsart [Große Reichweite] nicht unterstützt, wird die Verbindung nicht ordnungsgemäß hergestellt.

■ DIGITAL LINK Status (Nur LF80 Serie)

Sie können sich die Umgebung der DIGITAL LINK-Verbindung anzeigen lassen.

[DIGITAL LINK Status] mit ▲▼auswählen und drücken.

DIGITAL LINK Status
VERBINDUNGSART	No link
HDMI Status	No HDMI
Signalqualität
Minimum	-XX dB
Maximal	-YY dB

[VERBINDUNGSART]:

1 der folgenden Einträge wird angezeigt.

[No link]:

Keine LAN-Verbindung usw.

[DIGITAL LINK]:

Verbunden mit DIGITAL LINK-Gerät per LAN.

[Große Reichweite]:

Die Kommunikationsart ist auf [Große Reichweite] eingestellt, und die Verbindung zum DIGITAL LINK-Gerät erfolgt per LAN.

[Ethernet]:

Am Anschluss DIGITAL LINK / LAN dieses Produkts ist der PC angeschlossen, und die Verbindung erfolgt per LAN.

[HDMI Status]:

1 der folgenden Einträge wird angezeigt.

[No HDMI]:

DIGITAL LINK nicht verbunden

[HDMI ON]:

DIGITAL LINK verbunden

[HDCP ON]:

HDCP-Unterstützung bei DIGITAL LINK

[Signalqualität]:

Wird bestimmt durch die Mindest- und Maximalanzahl an Fehlern, die aufgetreten sind. Je nach Anzahl wird die Signalqualität in Rot, in Gelb oder in Grün angezeigt.

Signalqualität	Angezeigefarbe	Empfangsstatus
-12dB oder geringer	Grün Gut
-11 bis -8dB Gelb Schlecht
-7dB oder höher Rot Sehr schlecht

• Der Wert wird in Gelb oder Rot angezeigt, wenn das LAN-Kabel getrennt ist oder wenn das Kabel nicht abgeschirmt ist.
• Die Signalqualität zeigt die Zahlen zum System zur Übertragung per Twisted-Pair-Kabel, das am Display angeschlossen ist.

■ Menü DIGITAL LINK (Nur LF80 Serie)

Ruft das Einstellmenü von Digitale Interface-Box auf.

[Menü DIGITAL LINK] mit ▲ auswählen und drücken.

Hinweis

• Diese Funktion kann nur dann ausgewählt werden, wenn das Panasonic-Gerät, das DIGITAL LINK Ausgabe (ET-YFB100G, ET-YFB200G) unterstützt, am Anschluss DIGITAL LINK / LAN angeschlossen ist und das Gerät eingeschaltet ist.
• Weitere Details dazu siehe die Handbücher zu den Geräten, die DIGITAL LINK-Ausgabe unterstützen.

[AMX D.D.]

Sie können festlegen, ob das Display durch AMX Device Discovery erkannt werden können soll oder nicht.

[Ein]:

Ermöglicht Erkennung durch AMX Device Discovery.

[Aus]:

Erkennung durch AMX Device Discovery ist nicht möglich.

- Für weitere Informationen dazu besuchen Sie die folgende Website.

http://www.amx.com/

■ [Crestron Connected™]

Ist diese Funktion auf [Ein] gestellt, kann das Display über das Netzwerk überwacht oder gesteuert werden, indem Sie dazu die Geräte und die Anwendungssoftware von Crestron Electronics, Inc. benutzen.

Dieses Display unterstützt die folgende Anwendungssoftware von Crestron Electronics, Inc.

• RoomView® Express
  • Fusion RV®
  • RoomView® Server Edition

[Crestron Connected™] ist eine Funktion, um die Verbindung zu einem von Crestron Electronics, Inc. entwickelten System herzustellen. Dieses verwaltet und steuert mehrere Systemgeräte, die mit dem Netzwerk verbunden sind.

- Weitere Informationen zu „Crestron Connected™“ finden Sie auf der Website von Crestron Electronics, Inc. (nur auf Englisch).

http://www.crestron.com/

Die Möglichkeit zum Download von „RoomView® Express“ finden Sie auf der Website von Crestron Electronics, Inc. (nur auf Englisch).

http://www.crestron.com/getroomview

■ Extron XTP (Nur LF80 Serie)

Wählen Sie [Ein], wenn ein XTP Transmitter von Extron am USB-Anschluss angeschlossen wird.

- Für weitere Informationen zu Extron besuchen Sie die folgende Website.

http://www.extron.com

[Zurücksetzen]

Sie können die Netzwerkeinstellungen auf die Werkseinstellungen des Anzeigegerätes rücksetzen.

Wählen Sie mit [Ja] ◀▶ und drücken Sie .

Netzwerk-Einstellungen Zurücksetzen Ja Nein

Einstellungen USB-Medienplayer

Richten Sie die USB-Medienplayer-Funktion ein. [Einstellungen USB-Medienplayer] - Untermenü- Bildschirm

Einstellungen USB-Medienplayer USB-Medienplayer Ein Wiedergabe fortsetzen Ein Prüfung Sequenzdatei Keine Sequenzdatei Diashow-Dauer 10 s

USB-Medienplayer

Legen Sie fest, ob die USB-Medienplayer-Funktion aktiviert oder deaktiviert werden soll.

■ Wiedergabe fortsetzen

Legen Sie fest, ob die Fortsetzung der Wiedergabe aktiviert oder deaktiviert werden soll.

■ Prüfung Sequenzdatei

Führen Sie eine Prüfung des USB-Speicherinhalts durch. Falls ein Fehler erkannt wird, werden der Fehlercode und der Dateiname angezeigt. Einzelheiten zu den Fehlercodes finden Sie unter „Prüfung von USB-Speicherinhalten“. (siehe Seite 93)

Wählen Sie mit ▲▼[Prüfung Sequenzdatei] und drücken Sie .

Prüfung Sequenzdatei Verfügbar

■ Diashow-Dauer

Wählen Sie die Anzeigedauer von Standbildern. 10 s - 600 s

Zuweisung Funktionstasten

Weist Zifferntasten bestimmte Funktionen (<1> bis <6>) zu. Die Tasten können als Schnelltasten durch Zuweisung häufig verwendeter Abläufe genutzt werden.

1 Schalten Sie die [Funktionsgruppe] mit ◀m.

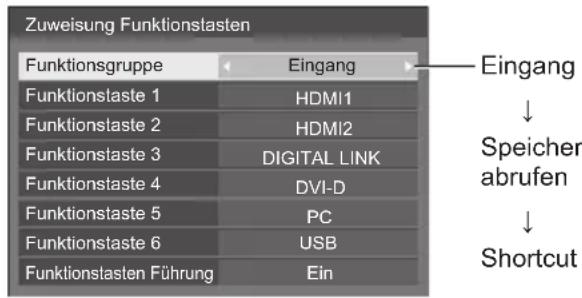

[Zuweisung Funktionstasten] - Untermenü-Bildschirm

Zuweisung Funktionstasten Funktionsgruppe Eingang Funktionslaste 1 HDMI1 Funktionslaste 2 HDMI2 Funktionslaste 3 DIGITAL LINK Funktionstaste 4 DVI-D Funktionstaste 5 PC Funktionstaste 6 USB Funktionstasten Führung Ein Eingang ↓ Speicher abrufen ↓ Shortcut

2 Wählen Sie die Zifferntaste mit ▲ und legen sie die Funktion zur Zuweisung mit ◀ best.

■ Den Zifferntasten zuweisbare Funktionen

[Eingang] (Auswahl Direkteingabe)

Der Eingang kann mit einer einzigen Berührung gewählt werden.

[HDMI1] / [HDMI2] / [DIGITAL LINK]* ^1 / [DVI-D] / [PC] / [COMPONENT]* ^2 / [VIDEO] / [USB]

*1:[DIGITAL LINK] ist nur bei LF80 Serie.
* 2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

[Speicher abrufen]

Speicher kann mit einer einzigen Berührung geladen werden.

Speicher abrufen (siehe Seite 43)

[MEMORY1] - [MEMORY6]

- Die Ladefunktionen von [MEMORY1] bis [MEMORY6] sind bereits den Tasten <1> bis <6> jeweilig zugewiesen. Diese Einstellungen können nicht geändert werden.

[Shortcut]

[Signal], [Bildschirmschoner], [Timer-Einstellungen], [Einstellungen]

Energieverwaltung], [Netzwerk-Einstellungen], [Multi Display-Einstellungen]

- Bei Betätigung der Zifferntaste erscheint der Menübildschirm. Durch erneute Betätigung der Taste verlassen Sie den Menübildschirm.

[AV Stummschaltung]

- Durch Betätigung der Zifferntaste werden Ton und Bild stumm geschaltet.

Drücken Sie zum Abbruch des Vorgangs eine beliebige Taste an der Fernbedienung, mit Ausnahme der (ON/OFF)-Taste.

[Digitaler Zoom]

- Durch Drücken von Zifferntasten erfolgt Wechsel zu [Digitaler Zoom]. (siehe Seite 32)

Lieferzustand

Die folgenden Funktionen sind den Zifferntasten werkseitig zugewiesen.

LF8

	[Eingang]	[Speicher abrufen]	[Shortcut]
1	HDMI1 MEMORY	Y1 [Signal]
2	HDMI2 MEMORY	Y2 [	Bildschirmschoner]
3	DVI-D MEMORY	3	[Timer-Einstellungen]
4	PC MEMORY4		[Einstellungen Energieverwaltung]
5	COMPONENT MEMORY5		[Netzwerk-Einstellungen]
6	USB MEMORY6		[AV Stummschaltung]

LF80

	[Eingang]	[Speicher abrufen]	[Shortcut]
1	HDMI1 MEMORY	Y1 [Signal]
2	HDMI2 MEMORY	Y2	[Bildschirmschoner]
3	DIGITAL LINK MEMORY	3	[Timer-Einstellungen]
4	DVI-D MEMORY	4	[Einstellungen Energieverwaltung]
5	PC MEMORY5		[Netzwerk-Einstellungen]
6	USB MEMORY6		[AV Stummschaltung]

■ Funktionstasten Führung

Legt die Funktionsanzeige bei Betätigung der Zifferntasten fest. Legen Sie dies für jede Funktionsgruppe fest.

[Ein]:

Zeigt die Funktionsliste für die Zifferntasten an.

[Aus]:

Zeigt die Funktionsliste nicht an. Der Vorgang startet, wenn Zifferntasten gedrückt werden.

Hinweis

- Wenn gedrückt wird, erscheint [Funktionstasten Führung], ungeachtet der Einstellung auf [Ein] oder [Aus].

■ Shortcuts verwenden (Zifferntasten)

1 Drücken Sie oder <1> bis <6>.

[Funktionstasten Führung] wird angezeigt. [Funktionstasten Führung]: Wenn [Aus] eingestellt ist, startet der Vorgang bei Betätigung der Zifferntaste.

Beispiel: Eingang

Eingang

1. HDMI 1

2. HDMI 2

3. DIGITAL LINK

4. DVI-D

5. PC

6. USB

2 Drücken Sie , um die Funktionsgruppe umzuschalten.

Beispiel: Speicher abrufen

Speicher abrufen

1. MEMORY 1

2. MEMORY 2

3. MEMORY 3

4. MEMORY 4

5. MEMORY 5

6. MEMORY 6

3 Drücken Sie <1> bis <6>.

Die Funktion für die betätigte Taste setzt sich in Betrieb.

Beispiel: Wenn <2> gedrückt wird.

Speicher abrufen „MEMORY2" laden? Ja Nein

Display-Ausrichtung

Stellt die Anzeigeausrichtung auf Hochformat ein.

[Querformat]:

Der Anzeigewinkel für die horizontale Installation.

[Hochformat]:

Die Anzeige dreht sich für bequemes Betrachten um 90 Grad gegen den Uhrzeigersinn in die Hochformat-Einstellung.

Betriebsanzeige

Hinweis

- Im Hochformat muss sich die Betriebsanzeige unten befinden.

OSD-position

Legt die Anzeigeposition des Menüs fest.

Mit jeder Betätigung von ◀ oder ▶ändert sich die Anzeigeposition des Menüs.

Anzeigebeispiel:

Legt die Anzeigedauer des Menüs fest.

[5 s] - [180 s]

Menü-Transparenz

Legt die Transparenz des Anzeigehintergrunds fest.

0 - 100

Anpassungen bei Optionen

Dieses Gerät bietet Funktionen, die je nach Installationsumgebung und Einsatzzweck eine besonders praktische und bequeme Nutzung ermöglichen.

1 Auf drücken.

[Das Menü [Konfigura ion] wird angezeigt.

2 [OSD Sprache] mit ▲ auswählen und länger als 3 Sekunden auf drücken.

Der folgende Bildschirm wird angezeigt.

3 [Options] mit ▲ auswählen und drücken.

[Das Menü [Options] wird angezeigt.

4 Das Element, das angepasst werden soll, mit ▲ auswählen.

Bei [Input search], [Failover/Failback], [Audio input select] und [Information timing] wird der Untermenü-Bildschirm angezeigt, wenn Sie drücken. (siehe Seite 62, 63, 66, 70)

5 Mit ◀▶instellen.

6 Um das Menü [Options] zu verlassen, auf drücken.

Hinweis

• Zur Anzeige des [Options]-Menüs wird die Fernbedienung benötigt. Die Bedienfeldtasten am Hauptgerät können nicht zur Anzeige des Menüs verwendet werden.
• Durch Drücken von wird auf die vorige Anzeige zurückgekehrt.
• Wird in Schritt 3 [Display serial number] ausgewählt, wird die Seriennummer des Displays angezeigt.
  • Die Softwarelizenz wird angezeigt, wenn in Schritt 3 [Software licenses] gewählt wird.

Input search

Wird kein Signal erkannt, wird automatisch ein anderer Eingang ausgewählt, bei dem ein Signal vorliegt.

Mit ▲ Was Element auswählen.

Mit ◀ den Sollwert auswählen.

Wird kein Signal erkannt, wird nicht automatisch auf einen anderen Eingang gewechselt.

[All inputs]:

Durchsucht alle Eingänge und schaltet auf den Eingang, bei dem ein Signal vorliegt.

Die Eingänge werden in folgender Reihenfolge durchsucht.

(Beispiel) Wenn der aktuelle Eingang [HDMI1] ist

- Die Eingänge, die auf [(Überspringen)] in [Eingangsbezeichnung] gestellt sind (Seite 49), werden beim Suchen übersprungen.

[Custom]:

[Derzeitiger Eingang], [1st search input] und [2nd search input] werden nacheinander wiederholt durchsucht, und es wird auf den Eingang gewechselt, bei dem ein Signal anliegt.

PC 16:9 Suchvorgang läuft ...

Während der Eingangssuche wird [Suchvorgang läuft ...] angezeigt.

Legen Sie den Eingang zur Suche bei Wahl von [Custom] fest.

*1:[DIGITAL LINK] ist nur bei LF80 Serie.
*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Hinweis

- Dieser Menüpunkt ist ausgegraut und kann nicht ausgewählt werden, wenn folgende Bedingungen vorliegen.

• [Input lock] ist nicht auf [Off] gestellt. (siehe Seite 67)
• [Failover/Failback] - [Input change mode] ist nicht auf [Off] gestellt. (siehe Seite 63)

- Wird über diese Funktion der Eingang gewechselt, wird der zuletzt gewählte Eingang ausgewählt, wenn das Gerät das nächste Mal eingeschaltet wird.

Wenn Sie beim Einschalten den ursprünglichen Eingang behalten wollen, stellen Sie [Initial input] auf den ursprünglichen Eingang. (siehe Seite 67)

Failover/Failback

Falls eine Unterbrechung des Videos erfolgt, wird automatisch auf das über den Reserve-Eingang eingespeiste Video gewechselt.

1 Mit ▲▲▶ Element auswählen. Mit ◀◀ den Sollwert auswählen.

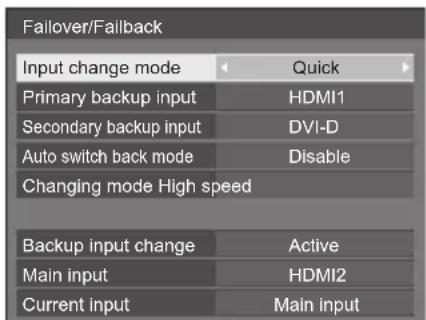

[Input change mode]

[Off]:

Deaktiviert die Funktion Reserve-Eingang.

Falls eine Unterbrechung des Videos erfolgt, wird sofort auf das über den Reserve-Eingang eingespeiste Video gewechselt.

Das über den Reserve-Eingang eingespeiste Video muss im selben Format sein wie das, welches über den Haupteingang zwecks Sehen zugeführt wird.

Nach Wechsel zum Video, das über den Reserve-Eingang zugeführt wird, werden die Einstellwerte für Video und Audio vom Haupteingang übernommen.

Falls eine Unterbrechung des Videos erfolgt, wird zum Reserve-Eingang gewechselt.

Das über den Reserve-Eingang eingespeiste Video muss nicht im selben Format sein wie das, welches über den Haupteingang zwecks Sehen zugeführt wird.

Nach Wechsel zum Video, das über den Reserve-Eingang zugeführt wird, werden die Einstellwerte für Video und Audio des Reserve-Eingangs benutzt.

■ Backup input (Quick)

Falls eine Unterbrechung des Videos erfolgt, wird sofort auf den Reserve-Eingang gewechselt, und es kann umgeschaltet werden zwischen den Digital-Eingängen (HDMI1 / HDMI2 / DIGITAL LINK* / DVI-D).

*:[DIGITAL LINK] ist nur bei LF80 Serie.

Hinweis

• Das über den Reserve-Eingang eingespeiste Video muss im selben Format sein wie das, welches über den Haupteingang zwecks Sehen zugeführt wird.
• Nach Wechsel zum Video, das über den Reserve-Eingang zugeführt wird, werden die Einstellwerte für Video und Audio vom Haupteingang übernommen.

Legt den Reserve-Eingang mit der höchsten Priorität fest.

Der Eingang, der vom selben Typ ist wie der, der zum Sehen benutzt wird, ist ausgegraut.

Legt den Reserve-Eingang mit der zweithöchsten Priorität fest.

Der Eingang, der vom selben Typ ist wie der, der zum Sehen benutzt wird, ist ausgegraut.

[Auto switch back mode]

Legt fest, ob die automatische Rückkehr zum zuvor benutzten Haupteingang erfolgt, wenn das zu Anfang gesehene und zugeführte Video wiederhergestellt wird, während das Video gesehen wird, das über den Reserve-Eingang auf Grundlage der Aktivierung des Betriebs der Funktion Reserve-Eingang zugeführt wird.

[Disable]:

Keine Rückkehr

[Enable]:

Rückkehr

[Changing mode]

Auswahl der Geschwindigkeit beim Wechseln des Eingangs.

[High speed]:

Wenn zwischen Signalen gewechselt wird, die dasselbe Format haben, kann der Wechsel innerhalb 1 Sekunde erfolgen.

Wenn zwischen Signalen gewechselt wird, die nicht dasselbe Format haben, kommt es zu Bildstörungen.

[Normal speed]:

Wenn zwischen Signalen gewechselt wird, die dasselbe Format haben, kann der Wechsel innerhalb 2 Sekunden erfolgen.

Wenn zwischen Signalen gewechselt wird, die nicht dasselbe Format haben, dauert der Wechsel 3 bis 4 Sekunden, aber es kommt nicht zu Bildstörungen.

[Backup input change]

Zeigt an, ob die Betriebsbedingungen für die Funktion Reserve-Eingang erfüllt werden.

[Inactive]:

Signalisiert, dass die Bedingungen nicht erfüllt werden, und die Funktion Reserve-Eingang wird deaktiviert.

[Active]:

Signalisiert, dass die Bedingungen erfüllt werden, und die Funktion Reserve-Eingang wird aktiviert.

[Current input]

Zeigt an, ob der derzeit zum Sehen benutzte Eingang der zu Anfang zum Sehen benutzte Haupteingang ist, oder der Reserve-Eingang.

*:[DIGITAL LINK] ist nur bei LF80 Serie.

Bedingungen festlegen

Die folgende Tabelle zeigt die Beschränkungen bei den jeweiligen Einstellungen (verfügbare Kombinationen).

		Haupt
		HDMI1HDMI2DIGITAL LINK^*1 DVI-D	PC COMPONENT^*2 VIDEO	USB
Reserve	HDMI1HDMI2DIGITAL LINK^*1 DVI-D	○ × ×
	PC COMPONENT^*2 VIDEO	× × ×
	USB × × ×

o: Kann sowohl für Primär als auch für Sekundär ausgewählt werden.
×: Kann weder für Primär noch für Sekundär ausgewählt werden.
*1:[DIGITAL LINK] ist nur bei LF80 Serie.
*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Anzeige zurückholen

Bei Drücken auf wird Folgendes angezeigt.

- Wenn der Haupteingang zum Sehen benutzt wird und wenn die Betriebsbedingungen für die Funktion Reserve-Eingang erfüllt werden.

HDMI1 16:9 Hauptsignal Alternativsignal OK

- Wenn der Reserve-Eingang durch Betrieb der Funktion Reserve-Eingang aktiviert ist und zum Sehen benutzt wird.

HDMI1 16:9 Backup Input DVI

Wenn die Bedingungen für die Funktion Reserve-Eingang erfüllt werden

Hauptsignal Alternativsignal OK

■ Backup input (Normal)

Falls eine Unterbrechung des Videos erfolgt, wird zum Reserve-Eingang gewechselt.

Hinweis

• Wenn zum Sehen ein analoger (PC, COMPONENT oder VIDEO) Eingang benutzt wird, können Sie keinen (PC, COMPONENT oder VIDEO) Eingang als Reserve-Eingang benutzen.
• Ein analoger (PC, COMPONENT oder VIDEO) Eingang kann nicht als [Primary backup input] oder [Secondary backup input] festgelegt werden.
• Diese Funktion nimmt den Betrieb auf, sobald ein Videosignal sowohl beim Eingang, der zum Sehen benutzt wird, als auch beim Reserve-Eingang erkannt wird, und der Punkt [Status] wird als [Aktiv] angezeigt.

Legt den Reserve-Eingang mit der höchsten Priorität fest.

Der Eingang, der vom selben Typ ist wie der, der zum Sehen benutzt wird, ist ausgegraut.

Wenn zum Sehen ein analoger (PC, COMPONENT oder VIDEO) Eingang benutzt wird, können Sie keinen (PC, COMPONENT oder VIDEO) Eingang als Reserve-Eingang benutzen.

Ein analoger (PC, COMPONENT oder VIDEO) Eingang kann nicht als [Primary backup input] oder [Secondary backup input] festgelegt werden.

Legt den Reserve-Eingang mit der zweithöchsten Priorität fest.

Der Eingang, der vom selben Typ ist wie der, der zum Sehen benutzt wird, ist ausgegraut.

Wenn zum Sehen ein analoger (PC, COMPONENT oder VIDEO) Eingang benutzt wird, können Sie keinen (PC, COMPONENT oder VIDEO) Eingang als Reserve-Eingang benutzen.

Ein analoger (PC, COMPONENT oder VIDEO) Eingang kann nicht als [Primary backup input] oder [Secondary backup input] festgelegt werden.

[Auto switch back mode]

Legt fest, ob die automatische Rückkehr zum zuvor benutzten Haupteingang erfolgt, wenn das zu Anfang gesehene und zugeführte Video wiederhergestellt wird, während das Video gesehen wird, das über den Reserve-Eingang auf Grundlage der Aktivierung des Betriebs der Funktion Reserve-Eingang zugeführt wird.

[Disable]:Keine Rückkehr

[Enable]: Rückkehr

[Backup input change]

Zeigt an, ob die Betriebsbedingungen für die Funktion Reserve-Eingang erfüllt werden.

[Inactive]:

Signalisiert, dass die Bedingungen nicht erfüllt werden, und die Funktion Reserve-Eingang wird deaktiviert.

[Active]:

Signalisiert, dass die Bedingungen erfüllt werden, und die Funktion Reserve-Eingang wird aktiviert.

Main input

Zeigt den Haupteingang an, der zu Anfang zum Sehen benutzt worden ist.

Current input

Zeigt an, ob der derzeit zum Sehen benutzte Eingang der zu Anfang zum Sehen benutzte Haupteingang ist, oder der Reserve-Eingang.

*1:[DIGITAL LINK] ist nur bei LF80 Serie.

*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Bedingungen festlegen

Die folgende Tabelle zeigt die Beschränkungen bei den jeweiligen Einstellungen (verfügbare Kombinationen).

		Haupt
		HDMI1HDMI2DIGITALINK*1DVI-D	PCCOMPONENT *2VIDEO	USB
Reserve	HDMI1HDMI2DIGITALINK*1DVI-D	○ ○	○
	PCCOMPONENT*2VIDEO	△	×	△
	USB ○ ○	×

o: Kann sowohl für Primär als auch für Sekundär ausgewählt werden.

△: Kann entweder als Primär oder Sekundär ausgewählt werden.

×: Kann weder für Primär noch für Sekundär ausgewählt werden.

* 1:[DIGITAL LINK] ist nur bei LF80 Serie.

* 2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Hinweis

- Wenn [Input search] nicht auf [Off] gestellt ist, ist dieser Menüpunkt ausgegraut und kann nicht ausgewählt werden. (siehe Seite 62)

Anzeige zurückholen

Bei Drücken auf wird Folgendes angezeigt.

- Wenn der Haupteingang zum Sehen benutzt wird und wenn die Betriebsbedingungen für die Funktion Reserve-Eingang erfüllt werden.

HDMI1 16:9 Modus Alternativsignal OK

- Wenn der Reserve-Eingang durch Betrieb der Funktion Reserve-Eingang aktiviert ist und zum Sehen benutzt wird.

HDMI1 16:9 Primärer Alternativeingang

Wenn die Bedingungen für die Funktion Reserve-Eingang erfüllt werden

Modus Alternativsignal OK

Audio input select

Setup des Tons beim Auswählen eines Video-Eingangs.

1 Wählen Sie den Video-Eingang mit ▲▼.

Legen Sie den Audio-Eingang fest mit ◀▶.

Audio input select HDMI1 HDMI2 DIGITAL LINK DVI-D PC COMPONENT VIDEO AUDIO2 IN HDMI1 HDMI2 DIGITAL LINK AUDIO1 IN AUDIO1 IN AUDIO2 IN

Video-Eingang Audio-Eingang

HDMI1	HDMI1 / AUDIO1 IN /AUDIO2 IN / No audio
HDMI2	HDMI2 / AUDIO1 IN /AUDIO2 IN / No audio
DIGITAL LINK*1	DIGITAL LINK / AUDIO1 IN /AUDIO2 IN / No audio
DVI-D / PC /COMPONENT*2 /VIDEO	AUDIO1 IN / AUDIO2 IN /No audio

No audio: Kein Audio-Eingang (Stumm)

*1:[DIGITAL LINK] wird nur bei der LF80 Serie angezeigt.
*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Wenn die Einstellung des Audio-Eingangs sich von der Werkseinstellung unterscheidet, wird der Audio-Eingang wie unten dargestellt angezeigt.

HDMI1 16:9 AUDIO1 IN

Onscreen display

Die folgende Bildschirmanzeige kann angezeigt / ausgeblendet werden.

• Anzeige für „Eingeschaltet“
• Anzeige für Eingangssignalwechsel
• Anzeige für „Kein Signal“
- Anzeige von STUMMSCHALTUNG nach Anzeige des Menü-Bildschirms
- Anzeige von STUMMSCHALTUNG und Restzeit des Abschalt-Timers, wenn gedrückt wird
- Anzeige der Restzeit des Abschalt-Timers, wenn diese 3 Minuten beträgt

[On]:

Zeigt die Bildschirmanzeige.

[Off]:

Blendet die Bildschirmanzeige aus.

Initial input

Dient zur Einstellung des Eingangssignals bei eingeschaltetem Gerät.

*1:[DIGITAL LINK] ist nur bei LF80 Serie.
*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Hinweis

- Dieses Menü steht nur zur Verfügung, wenn [Input lock] auf [Off] steht. (siehe Seite 67)

Initial VOL level

Sie können festlegen, welche Lautstärke beim Einschalten eingestellt ist.

[Off]:

Es ist die Lautstärke in Kraft, die eingestellt war, als das Gerät ausgeschaltet wurde.

[On]:

Legt Ihre bevorzugte Lautstärke fest.

- Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Menü [Options] öffnen, wenn Sie die Lautstärke einstellen und dabei die Option [Initial VOL level] (Anfängliche Lautstärkestufe) auf [On] (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.

■ Lautstärke anpassen

Auf drücken.

Hinweis

- Ist [Maximum VOL level] auf [On] geschaltet, kann die Lautstärke nur im Bereich 0 bis festgelegtem Maximalwert eingestellt werden.

Maximum VOL level

Sie können festlegen, welche Lautstärke maximal eingestellt werden kann.

[Off]:

Der Lautstärkepegel kann auf bis maximal 100 eingestellt werden.

[On]:

Es ist nur eine Lautstärke bis zu diesem Einstellpunkt verfügbar.

- Sie können die geänderte Lautstärke ungeachtet Ihrer Lautstärkeneinstellung hören, bevor Sie das Menü [Options] öffnen, wenn Sie die Lautstärke einstellen und dabei die Option [Maximum VOL level] (Maximale Lautstärkestufe) auf [On] (Ein) gesetzt ist und sich der Cursor auf dem Menü befindet.

■ Lautstärke anpassen

Auf drücken.

Hinweis

- Wird [Maximum VOL level] von [Off] zu [On] umgeschaltet und ist [Maximum VOL level] tiefer eingestellt als [Initial VOL level], wird [Initial VOL level] automatisch identisch mit [Maximum VOL level].

Input lock

Sperrt die Operation des Eingangswechsels.

*1:[DIGITAL LINK] ist nur bei LF80 Serie.

*2:[COMPONENT] kann angezeigt werden als [RGB] je nach Einstellung von [YUV/RGB Eingangswahl]. (siehe Seite 46)

Hinweis

- Der Schalter für Eingang kann benutzt werden, wenn diese Funktion auf [Off] geschaltet ist.

Button lock

Zur Begrenzung der Tastenfunktionen, die das Gerät zur Verfügung stellt.

[Off]:

Alle Tasten am Hauptgerät können verwendet werden.

[On]:

Es werden alle Tastenfunktionen deaktiviert mit Ausnahme von .

[MENU&ENTER]:

Sperrt die Tasten

und .

■ [Button lock] einstellen

Mit den Tasten am Gerät einstellen.

[Off]:

①4-mal<+ (Gerät)> drücken.
②4-mal drücken.
③4-mal<- (Gerät)> drücken.
④Auf drücken.

[On]:

①4-mal<- (Gerät)> drücken.
②4-mal drücken.
③4-mal<+ (Gerät)> drücken.
④Auf drücken.

[MENU&ENTER]:

①4-mal drücken.
②4-mal<+ (Gerät)> drücken.
③4-mal drücken.
④Auf drücken.

Controller user level

Zur Begrenzung der Tastenfunktionen, die die Fernbedienung zur Verfügung stellt.

[Off]:

Alle Tasten auf der Fernbedienung können verwendet werden.

[User1]:

Sie können nur die , , , , und auf der Fernbedienung nutzen.

[User2]:

Sie können nur die auf der Fernbedienung nutzen.

[User3]:

Sperrt alle Tastenfunktionen der Fernbedienung.

PC auto setting

Legt den Betriebsmodus der automatischen Lageeinstellung im Menü [Position] fest.

[Off]:

Automatische Lageeinstellungen wird gestartet, wenn auf der Fernbedienung gedrückt oder im Menü [Posi ion] die automatische Lageeinstellung ausgeführt wird.

[On]:

Im Gegensatz zur Bedienung über die Fernbedienung oder das Menü wird die automatische Lageeinstellung in folgenden Fällen gestartet: - Wenn das Display eingeschaltet wird. - Wenn das Eingangssignal gewechselt wird.

Off-timer function

Aktiviert / deaktiviert die Abschalt-Timer-Funktion.

[Enable]:

Aktiviert die [Off-timer function] (Ausschalttimer-Funktion).

[Disable]:

Deaktiviert die [Off-timer function] (Ausschalttimer-Funktion).

Hinweis

- Bei der Option [Disable] wird die Off-timer-Funktion aufgehoben.

Initial startup

Dient zur Festlegung der ursprünglichen Stromversorgungsbetriebsart des Gerätes nach Wiederherstellung der Stromzufuhr nach einem Netzausfall oder Abtrennen und erneutem Anschließen des Netzkabels.

[Last memory]:

Die Stromzufuhr wird im gleichen Zustand wie vor der Unterbrechung wiederhergestellt.

[On]:

Die Stromzufuhr wird im Einschaltzustand wiederhergestellt. (Netzanzeige: Grün)

[Standby]:

Die Stromzufuhr wird im Bereitschaftszustand wiederhergestellt. (Netzanzeige: Rot/Orange)

Hinweis

- Bei Verwendung mehrerer Displays empfiehlt sich die Wahl der Einstellung [Standby], um die Strombelastung zu reduzieren.

Startup logo

Legt fest, ob das Panasonic-Logo angezeigt / nicht angezeigt wird, wenn das Display eingeschaltet wird.

[Off]:

Das Panasonic-Logo wird nicht angezeigt.

[On]:

Das Panasonic-Logo wird angezeigt.

Display ID

Legt die ID-Nummer fest, wenn das Display über [Controller ID function] und [Serial ID function] gesteuert wird.

0 - 100 (Standardwert: 0)

Controller ID function

Aktiviert / deaktiviert die ID der Fernbedienungsfunktion.

[Off]:

Deaktiviert die ID der Fernbedienungsfunktion. (Kann als normale Fernbedienung benutzt werden.)

[On]:

Aktiviert die ID der Fernbedienungsfunktion. Ist wirksam nach Schalten auf [On].

Hinweis

- Um die ID der Fernbedienungsfunktion zu benutzen, muss die ID-Nummer sowohl bei der Fernbedienung als auch beim Gerät festgelegt sein. Informationen zum Festlegen der ID-Nummer bei der Fernbedienung und beim Display finden Sie auf Seite 95 bzw. [Display ID].

Serial ID function

Einstellen, wenn das Gerät extern über einen am Anschluss SERIAL angeschlossenen PC gemäß der ID-Nummer (Panel-ID) gesteuert werden soll.

[Off]:

Deaktiviert die externe Steuerung über die ID.

[On]:

Aktiviert die externe Steuerung über die ID.

Serial response(ID all)

Legt fest, ob auf das Kommando reagiert werden soll oder nicht, wenn das serielle Kommando von ID Nr. „0“ empfangen wird.

[Off]:

Nicht reagieren.

[On]:

Reagieren.

Serial daisy chain position

Legt das erste Terminal und das letzte Terminal bei einer Kette fest, wenn der Anschluss SERIAL IN/OUT dieses Geräts in einer Kette (Daisy Chain) verbunden wird.

[---]:

Bei Steuerung dieses Geräts alleine per serieller Steuerung, oder bei Anschließen einer Position, bei der es sich nicht um das erste oder letzte Terminal einer Verkettung (Daisy Chain) handelt

[Top]:

Bei Verbindung mit dem ersten Terminal einer Verkettung (Daisy Chain)

[End]:

Bei Verbindung mit dem letzten Terminal einer Verkettung (Daisy Chain)

LAN control protocol

Wählen Sie das LAN-Steuerprotokoll.

[Protocol 1]:

Steuerung mit der Panasonic Display-Sequenz.

[Protocol 2]:

Steuerung mit der mit Panasonic Projector kompatiblen Sequenz.

(Hinweis)

• Bei der PJLink- und Webbrowsersteuerung ist die Bedienung unabhängig von der Einstellung möglich.
• Bei Befehlssteuerung mit TCP/IP wählen Sie [Protocol 1].
• Bei Bedienung von „Frühwarnsoftware“ oder „Multi Monitoring & Control Software“, wählen Sie [Protocol 2].

Information timing

Legen Sie das Informationsverhalten fest, wenn kein Signal anliegt oder die Temperatur ansteigt.

Während der Steuerung per RS-232C:

Warn- oder Fehlermeldung wird automatisch an das Anzeigegerät gesendet.

Während der Steuerung per LAN:

Bezieht Warn- oder Fehlermeldung vom Anzeigegerät.

1 Mit ▲ das Element auswählen.

Mit ◀ den Sollwert auswählen.

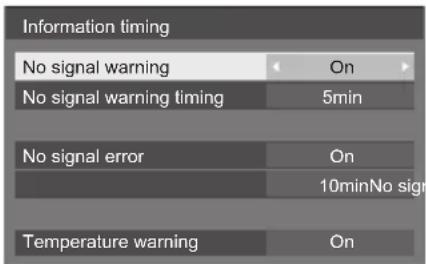

Information timing No signal warning On No signal warning timing 5min No signal error On 10minNo sign Temperature warning On

[No signal warning]

Bei Stellung auf [On] sendet das Display die Warnung aus, dass keine Signal vorhanden ist.

[No signal warning timing]

Legen Sie die Zeit bis zur Erkennung einer Warnung aufgrund eines nicht vorhandenen Signals fest. (Bereich: 01 - 60, Intervall: 1 Minute)

[No signal error]

Bei Stellung auf [On] sendet das Display die Fehlermeldung aus, dass keine Signal vorhanden ist.

[No signal error timing]

Legen Sie die Zeit bis zur Erkennung eines Fehlers aufgrund eines nicht vorhandenen Signals fest. (Bereich: 01 - 90, Intervall: 1 Minute)

• Die Warnung [No signal warning] und die Fehlermeldung [No signal error] werden nicht ausgegeben, wenn der Kein-Signal-Status über eine der folgenden Funktionen erkannt wird:
  Ausschalten bei fehlendem Signal, HDMI1 Power Management, HDMI2 Power Management, [DIGITAL LINK Power Management]*, DVI-D Power Management, PC Power Management (siehe Seite 50)
  *: Nur LF80 Serie
• Wenn kein Signal vorhanden ist, wenn [PC IN] anliegt, wird PC Power Management zuerst aktiviert, und das Display schaltet auf Bereitschaftsmodus.

Beispiel-Einstellung:

[No signal warning timing]: 5 Minuten

[No signal error timing]: 10 Minuten

Hinweis

- Der Wert bei [No signal error timing] kann nicht geringer sein als bei [No signal warning timing].

[Temperature warning]

Bei Stellung auf [On] sendet das Display die Warnmeldung.

Power on screen delay

Die Einschaltverzögerung der Displays kann eingestellt werden, um die Stromlast zu reduzieren, wenn an den einzelnen Displays gedrückt wird, die gemeinsam betrieben werden.

Stellen Sie jedes Display separat ein.

[Off]:

Das Display wird unmittelbar nach Drücken von eingeschaltet.

[Auto]:

Je nach der für [Display ID] festgelegten Nummer wird automatisch die Verzögerungszeit festgelegt.

Die Verzögerungszeit wird durch Multiplikation der [Display ID] × 0,3 Sekunden ermittelt.

Beispiel:

Wenn die [Display ID] gleich 3 ist → 0,9 Sekunden

[1] bis [30]:

Zur Einstellung der Einschaltverzögerung (in Sekunden).

Nach Drücken von wird das Display mit der hier eingestellten Verzögerung eingeschaltet.

Hinweis

• Während diese Funktion arbeitet, blinkt die Betriebsanzeige in Grün.
• Diese Funktion wird auch nach Wiederherstellung der Stromversorgung nach einem Netzausfall sowie nach Abtrennen und erneutem Anschließen des Netzkabels aktiviert.

Clock display

Sie können festlegen, ob die Uhr angezeigt / ausgeblendet wird.

[Off]:

Die Uhr wird ausgeblendet.

[On]:

Die Uhr wird angezeigt.

Hinweis

• Nach Drücken der -Taste wird die Uhrzeitanzeige links unten im Bildschirm eingeblendet.
• Wenn [Datum und Uhrzeit] nicht eingestellt wird, wird die Uhr auch dann nicht angezeigt, wenn [Clock display] auf [On] gesetzt ist. (siehe Seite 53)

Power on message(No activity power off)

Einstellen, ob Hinweise bei [Ausschalten bei Nich betätigung] angezeigt/nicht angezeigt werden, wenn das Gerät eingeschaltet wird.

[On]:

Die Vorsichtsmaßnahmen werden beim Einschalten des Geräts angezeigt.

[Off]:

Die Vorsichtsmaßnahmen werden beim Einschalten des Geräts nicht angezeigt.

Hinweis

- Diese Einstellung ist nur in Kraft, wenn [Ausschalten bei Nichtbetätigung] auf [Ein] gestellt ist (siehe Seite 51).

Power on message(Power management)

Ob gemeldet / nicht gemeldet wird, dass ausgeschaltet worden ist durch die Funktion „Power Management“, sofern das Gerät auf [On] geschaltet ist.

[On]:

Die Information wird beim Einschalten (Stromversorgung auf [On]) angezeigt.

[Off]:

Die Information wird beim Einschalten (Stromversorgung auf [On]) nicht angezeigt.

Hinweis

- Diese Einstellung ist nur aktiviert, wenn die „Power Management“ funktion auf [Ein] gesetzt ist (siehe Seite 50).

Initialisierung

Wenn aufgrund der Einstellungen von [Button lock], [Controller user level] und [Controller ID function] sowohl die Tasten des Hauptgeräts als auch die der Fernbedienung deaktiviert sind, setzen Sie alle Werte auf [Off], damit alle Tasten wieder aktiviert werden.

Die Tasten <- (Gerät)> und länger als 5 Sekunden zusammen gedrückt halten.

[Shipping] wird angezeigt, und nach Ausblenden wird die Sperre aufgehoben.

Shipping YES NO

- Die Einstellungen von [Button lock], [Controller user level] und [Controller ID function] werden wieder auf [Off] geschaltet.

Netzwerkfunktion nutzen

Dieses Gerät verfügt über Netzwerkfunktionen, und Sie können das Display mit Ihrem Computer steuern, wenn es am Netzwerk angeschlossen ist.

Voraussetzungen für Computer, die verbunden werden sollen

Überzeugen Sie sich zunächst, dass Ihr Computer über die Funktion für drahtgebundenes LAN verfügt oder über eine eingebaute Drahtlos-LAN-Funktion.

Prüfen Sie erst die folgenden Einstellungen, bevor Sie das Display mit dem Computer verbinden.

Prüfung 1: LAN-Kabel

• Ist das Kabel ordnungsgemäß angeschlossen?
• Zur Verbindung eines Gerätes per 100BASE-TX verwenden Sie ein mit Kategorie 5 oder höher kompatibles LAN-Kabel.

Prüfung 2: LAN-Einstellungen

Computer mit eingebauter LAN-Funktion

- Ist das LAN eingeschaltet?

Computer ohne eingebaute LAN-Funktion

• Wird der LAN-Adapter ordnungsgemäß erkannt?
• Ist der LAN-Adapter eingeschaltet?
• Installieren Sie erst den Treiber für den LAN-Adapter. Informationen über das Installieren des Treibers finden Sie in der Anleitung zum LAN-Adapter.

Webbrowser

Der Webbrowser ist für den Gebrauch der WEB-Kontrolle notwendig.

• Kompatibel mit OS: Windows, Mac OS
• Kompatibler Webbrowser: Internet Explorer 7.0 / 8.0 / 9.0 / 10.0 (Windows) Safari 4.x / 5.x / 6.x (Mac OS)

Beispiel für eine Netzwerkverbindung

Hinweis

• Um die Netzwerkfunktion benutzen zu können, nehmen Sie unter [Netzwerk-Einstellungen] alle erforderlichen Einstellungen vor, und vergessen Sie nicht, [Netzwerksteuerung] auf [Ein] zu schalten. (siehe Seite 54)
  Ist die Funktion auf [Ein] geschaltet, leuchtet die Betriebsanzeige in Orange, sofern das Display mit der Fernbedienung auf „Aus“ (Standby) geschaltet ist.

■ LAN Anschluss

1 2 3 DIGITAL LINK LAN LF80 LF8 LAN 4 4 5

1 Display (Rückseite des Geräts)
② PC
③ LAN-Anschluss (LF8 Serie) DIGITAL LINK/LAN Anschluss (LF80 Series)
4 LAN-Kabel (im Handel erhältlich)
⑤ Hub oder Breitbandrouter

Hinweis

• Verwenden Sie nur ein abgeschirmtes LAN-Kabel, weil es sonst zu Bildstörungen kommen kann.
• Vergewissern Sie sich, dass der Breitbandrouter oder Hub 10BASE-T/100BASE-TX unterstützt.
• Den LAN-Anschluss nicht mit einem statisch aufgeladenen Körperteil (Hand) berühren, denn durch die Entladung könnte das Gerät beschädigt werden. Nicht den LAN-Anschluss oder ein Metallteil des LAN-Kabels berühren.
• Um Instruktionen zum Anschließen zu erhalten, wenden Sie sich an Ihren Netzwerkadministrator.

■ DIGITAL LINK Anschluss (nur LF80 Series) Sicherheitshinweise zum Anschließen eines

Ein System zur Übertragung per Twisted-Pair-Kabel, zum Beispiel das Panasonic-Gerät, dass DIGITAL LINK Output unterstützt (ET-YFB100G, ET-YFB200G), benutzt Twisted-Pair-Kabel, um eingegebene Video- und Audiosignale zu übertragen. Diese digitalen Signale können dem Display über den Anschluss DIGITAL LINK zugeführt werden.

1 Display (Rückseite des Geräts)
②PC
3LAN-Anschluss
4 LAN-Kabel (im Handel erhältlich)
5 Beispiel: Panasonic ET-YFB100G
6 Hub oder Breitbandrouter

Hinweis

- Bei Benutzung des Anschlusses DIGITAL LINK muss jedes Element in [Netzwerk-Einstellungen] eingestellt werden. (siehe Seite 54)

Sicherheitshinweise zum Anschließen eines Systems zur Übertragung per Twisted-Pair-Kabel

Installation / Anschluss

• Fragen Sie Ihren Fachhändler oder eine entsprechend qualifizierte Fachkraft, die DIGITAL LINK-Kabelinstallation durchzuführen. Wird die Verkabelung nicht ordnungsgemäß durchgeführt, wird die Übertragung über das Kabel möglicherweise gestört, und es kann zu Bild- und Tonstörungen kommen.
  • Die Entfernung zwischen dem System zur Übertragung per Twisted-Pair-Kabel und dem Gerät darf normalerweise maximal 100 Meter betragen. Wenn der Transmitter die Kommunikationsmethode [Große Reichweite unterstützt, kann die Übertragungsentfernung bis zu 150 m betragen. Beachten Sie bitte, dass es bei Überschreiten dieser Entfernung zu Unterbrechungen bei der Video- und Audioübertragung kommen kann, oder dass es bei der LAN-Kommunikation Ausfälle geben kann. Außerdem kann es bei der Kommunikationsmethode [Große Reichweite] je nach Spezifika ion des Transmitters zusätzliche Begrenzungen hinsichtlich des übertragbaren Videosignals oder der Entfernung geben.
• Schalten Sie keinen Hub zwischen dem Gerät und dem System zur Übertragung per Twisted-Pair-Kabel.
• Wenn Sie das Display an ein System zur Übertragung per Twisted-Pair-Kabel eines anderen Herstellers anschließen, dann schließen Sie zwischen diesen beiden kein anderes System zur Übertragung per Twisted-Pair-Kabel an. Sonst könnte zu Unterbrechungen oder Störungen bei Bild und Ton kommen.
• Um externe und interne Störungen zu vermeiden, achten Sie darauf, dass das Kabel nach Möglichkeit nicht gespult oder gewickelt, sondern mit geradem Verlauf verlegt wird.
• Achten Sie darauf, dass das Kabel zwischen dem System zur Übertragung per Twisted-Pair-Kabel und diesem Produkt fern von anderen Kabeln verlegt wird, insbesondere fern von Stromversorgungskabeln.
• Werden mehrere Kabel verlegt, sollten diese so dicht wie möglich parallel zueinander verlegt werden, nicht gebündelt.
• Überprüfen Sie nach Verlegen der Kabel in [DIGITAL LINK Status] die Signalqualität. Sie sollte -12 dB sein oder darunter.

Twisted-Pair-Kabel

• Zwischen dem System zur Übertragung per TwistedPair-Kabel und dem Gerät verwenden Sie ein LAN-Kabel, das die folgenden Bedingungen erfüllt.
  • Die CAT5e-Standards werden erfüllt oder übertroffen
• Es ist ein einfaches Kabel
• Es ist ein abgeschirmtes Kabel (mit einem Stecker)
  • Es ist ein Volldrahtkabel
• Verwenden Sie beim Verlegen der Kabel ein Instrument wie z. B. ein Kabeltester oder Kabel-Analysegerät und prüfen Sie, dass die Kabeleigenschaften CAT5e oder höher entsprechen. Wenn Sie im Leitungsverlauf einen Relaisanschluss dazwischen schalten, messen Sie auch diesen.
• An Kabeln nicht reißen. Auch sollten Kabel nicht gewaltsam gebogen oder geknickt werden.

Andere

• Dieses Gerät ist kompatibel mit Panasonic-Geräten, die DIGITAL LINK Output unterstützen (ET-YFB100G, ET-YFB200G). Für Informationen zu Systemen zur Übertragung per Twisted-Pair-Kabel anderer Hersteller siehe folgende Website:
  http://panasonic.net/prodisplays/support/digitallink.html
• Panasonic hat die Geräte anderer Hersteller anhand unserer Prüfkriterien getestet. Das ist keine Garantie für das Funktionieren aller Operationen. Falls es bei Geräten anderer Hersteller zu Betriebsausfällen oder Leistungseinbußen kommt, wenden Sie sich an den entsprechenden Hersteller.

Steuerung per Befehl (Command Control)

Das Gerät kann per Netzwerkfunktionen gesteuert werden, genauso, wie es per serieller Kommunikation über ein Netzwerk gesteuert werden kann.

Unterstützte Befehle

Es werden Befehle zur Steuerung über die serielle Schnittstelle unterstützt. (siehe Seite 21)

Steuerung per Befehl via LAN

Die Kommunikation unterscheidet sich je nachdem, ob [Op ions] - [LAN control protocol] auf [Protocol 1] oder [Protocol 2] gestellt ist.

1. Wenn[LAN control protocol] auf [Protocol 1] gestellt ist.

Kommuniziert über das Display-eigene Protokoll.

■ Wenn das Administrator-Passwort für WEB-Steuerung festgelegt worden ist (Geschützter Modus)

Verbindungsmethode

1 Die IP-Adresse und die Portnummer (Standard ist 1024) des Displays erhalten und die Verbindung zum Display anfordern.

Die IP-Adresse und die Portnummer können aus den folgenden Menüs bezogen werden.

• IP-Adresse:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen] oder [Netzwerk-Status]

- Portnummer:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen]

Details zu den Einstellungen siehe Seite 55, 55.

2 Das Display reagiert.

Zurückgegebene Daten

Datenteil	Abstand	Modus	Abstand	Teil von Zufallszahl	Symbol für letztes Terminal
[PDPCONTROL](ASCII-Zeichenkette)	[]0x20	[1]0x31	[]0x20	[zzzzzzzzz](ASCII-Code Hexidezimalzahl)	(CR)0x0d
10 Bytes	1 Byte 1	Byte 1 Byte	8 Bytes	1 Byte

Modus: 1 = Geschützter Modus

3 Die folgenden Daten mit MD5-Algorithmus der Hash-Code-Anwendung unterziehen und einen 32-Byte-Hash-Wert generieren.

[zzzzzzzzzyyyyy]

ZZZZZZZZ :

in Schritt 2 erhaltene 8-Byte-Zufallszahl

yyyy :

Zu WEB-Steuerung befugter Administrator-Benutzer

- Benutzername und Passwort lauten gemäß Standardeinstellung wie folgt:

Benutzername: admin1

Passwort: panasonic

Befehlsübertragungsmethode

Im folgenden Befehlsformat übertragen Übertragene Daten

Header	Steuerungssymbol	Datenteil	Steuerungssymbol	Symbol für letztes Terminal
Hash-Wert(siehe,Verbindungsmethode*)	(STX)0x02	Steuerungsbefehl(ASCII-Zeichenkette)	(ETX)0x03	(CR)0x0d
32 Bytes 1	Byte	Undefiniert	1 Byte 1	Byte

Empfangene Daten

Steuerungssymbol	Datenteil	Steuerungssymbol	Symbol für letztes Terminal
(STX)0x02	Steuerungsbefehl(ASCII-Zeichenkette)	(ETX)0x03	(CR)0x0d
1 Byte Undefiniert 1 Byte		1 Byte

Fehlerreaktion

Fehlermeldung	Symbol für letztes Terminal
“ERR1”: UndefinierterSteuerungsbefehl“ERR2”: AußerhalbdesParameterbereichs“ERR3”: StatusBesetztoder für EmpfangungültigesZeitintervall“ERR4”: Timeout oder fürEmpfang ungültigesZeitintervall“ERR5”: FalscheDatenlänge“PDPCONTROLERRA”: Nichtübereinstimmungbei Passwort	(CR)0x0d
4 Bytes oder 15Bytes	1 Byte

■ Wenn das Administrator-Passwort für WEB-Steuerung nicht festgelegt worden ist (Ungeschützter Modus)

Verbindungsmethode

1 Die IP-Adresse und die Portnummer (Standard ist 1024) des Displays erhalten und die Verbindung zum Display anfordern.

Die IP-Adresse und die Portnummer können aus den folgenden Menüs bezogen werden.

• IP-Adresse:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen] oder [Netzwerk-Status]

• Portnummer:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen]

Details zu den Einstellungen siehe Seite 55 - 55.

2 Das Display reagiert.

Zurückgegebene Daten

Datenteil Abstand Modus			Symbol für letztes Terminal
[PDPCONTROL](ASCII-Zeichenkette)	[ ]0x20	[0]0x30	(CR)0x0d
10 Bytes 1	Byte 1 Byte 1	Byte

Modus: 0 = Ungeschützter Modus

Befehlsübertragungsmethode

Im folgenden Befehlsformat übertragen

Übertragene Daten

Steuerungssymbol	Datenteil	Steuerungssymbol	Symbol für letztes Terminal
(STX)0x02	Steuerungsbefehl(ASCII-Zeichenkette)	(ETX)0x03	(CR)0x0d
1 Byte Undefiniert 1 Byte		1 Byte

Empfangene Daten

Steuerungssymbol	Datenteil	Steuerungssymbol	Symbol für letztes Terminal
(STX)0x02	Steuerungsbefehl(ASCII-Zeichenkette)	(ETX)0x03	(CR)0x0d
1 Byte Undefiniert 1 Byte		1 Byte

Fehlerreaktion

Fehlermeldung	Symbol für letztes Terminal
“ERR1”:UndefinierterSteuerungsbefehl“ERR2”:AußerhalbdesParameterbereichs“ERR3”:StatusBesetztoder für EmpfangungültigesZeitintervall“ERR4”:Timeout oder fürEmpfang ungültigesZeitintervall“ERR5”:FalscheDatenlänge	(CR)0x0d
4 Bytes 1 Byte

2.Wenn[LAN control protocol] auf [Protocol 2] gestellt ist.

Kommuniziert über dasselbe Protokoll, das ein Panasonic-Projektor benutzt

■ Wenn das Administrator-Passwort für WEB-Steuerung festgelegt worden ist (Geschützter Modus)

Verbindungsmethode

1 Die IP-Adresse und die Portnummer (Standard ist 1024) des Displays erhalten und die Verbindung zum Display anfordern.

Die IP-Adresse und die Portnummer können aus den folgenden Menüs bezogen werden.

• IP-Adresse:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen] oder [Netzwerk-Status]

- Portnummer:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen]

Details zu den Einstellungen siehe Seite 55 - 55.

2 Das Display reagiert.

Zurückgegebene Daten

Datenteil	Abstand	Modus	Abstand	Teil von Zufallszahl	Symbol für letztes Terminal
[NTCONTROL](ASCII-Zeichenkette)	[ ]0x20	[1]0x31	[ ]0x20	[zzzzzzzzz](ASCII-CodeHexidezimalzahl)	(CR)0x0d
9 Bytes 1	Byte 1	Byte 1	Byte 8 Bytes	1 Byte

Modus: 1 = Geschützter Modus

3 Die folgenden Daten mit MD5-Algorithmus der Hash-Code-Anwendung unterziehen und einen 32-Byte-Hash-Wert generieren.

[xxxxxx:yyyyMMdd:zzzzzzzzz]

XXXXXX :

Benutzername des zu WEB-Steuerung befugten Administrators

yyyy :

Administrator-Benutzerpasswort oben

- Benutzername und Passwort lauten gemäß

Standardeinstellung wie folgt:

Benutzername: admin1

Passwort: panasonic

ZZZZZZZZ :

in Schritt 2 erhaltene 8-Byte-Zufallszahl

Befehlsübertragungsmethode

Im folgenden Befehlsformat übertragen

Übertragene Daten

Header Datenteil				Symbol für letztes Terminal
Hash-Wert(siehe „Verbindungsmethode“)	‘0’0x30	‘0’0x30	Steuerungsbefeh(ASCII-Zeichenkette)	(CR)0x0d
32 Bytes 1	Byte 1 Byte		Undefiniert	1 Byte

Empfangene Daten

Header Datenteil			Symbol für letztes Terminal
‘0’0x30	‘0’0x30	Steuerungsbefehl(ASCII-Zeichenkette)	(CR)0x0d
1 Byte	1 Byte	Undefiniert	1 Byte

Fehlerreaktion

Fehlermeldung		Symbol für letztes Terminal
“ERR1”	:Undefinierter Steuerungsbefehl	(CR)0x0d
“ERR2”	:Außerhalbdes Parameterbereichs
“ERR3”	:Status Besetzt oder für Empfang ungültiges Zeitintervall
“ERR4”	:Timeout oder für Empfang ungültiges Zeitintervall
“ERR5”	:FalscheDatenlänge
“ERRA”	:Nichtübereinstimmung bei Passwort
4 Bytes		1 Byte

■ Wenn das Administrator-Passwort für WEB-Steuerung nicht festgelegt worden ist (Ungeschützter Modus)

Verbindungsmethode

1 Die IP-Adresse und die Portnummer (Standard ist 1024) des Displays erhalten und die Verbindung zum Display anfordern.

Die IP-Adresse und die Portnummer können aus den folgenden Menüs bezogen werden.

• IP-Adresse:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen] oder [Netzwerk-Status]

- Portnummer:

[Konfiguration] → [Netzwerk-Einstellungen] → [LAN Einstellungen]

Details zu den Einstellungen siehe Seite 55 - 55.

2 Das Display reagiert.

Zurückgegebene Daten

Datenteil Abstand Modus			Symbol für letztes Terminal
[NTCONTROL](ASCII-Zeichenkette)	[]0x20	[0]0x30	(CR)0x0d
9 Bytes 1 Byte 1 Byte 1 Byte

Modus: 0 = Ungeschützter Modus

Befehlsübertragungsmethode

Im folgenden Befehlsformat übertragen

Übertragene Daten

Header Datenteil			Symbol für letztes Terminal
‘0’0x30	‘0’0x30	Steuerungsbefehl(ASCII-Zeichenkette)	(CR)0x0d
1 Byte 1 Byte Undefiniert 1 Byte

Empfangene Daten

Header Datenteil			Symbol für letztes Terminal
‘0’0x30	‘0’0x30	Steuerungsbefehl(ASCII-Zeichenkette)	(CR)0x0d
1 Byte 1 Byte Undefiniert 1 Byte

Fehlerreaktion

Fehlermeldung	Symbol für letztes Terminal
“ERR1”:UndefinierterSteuerungsbefehl“ERR2”:AußerhalbdesParameterbereichs“ERR3”:StatusBesetztoder für EmpfangungültigesZeitintervall“ERR4”:Timeout oder fürEmpfang ungültigesZeitintervall“ERR5”:FalscheDatenlänge	(CR)0x0d
4 Bytes	1 Byte

PJLink-Protokoll

Die Netzwerkfunktion des Geräts ist kompatibel mit PJLink Class 1. Ein Computer kann folgende Operationen ausführen, wenn das PJLink-Protokoll benutzt wird.

• Das Display einstellen
• Display-Status abfragen

Unterstützte Befehle

Zur Steuerung des Geräts werden bei Verwendung des PJLink-Protokolls folgende Befehle unterstützt.

Befehl	Steuerung
POWR	Steuerung des Betriebs0: Standby1: Einschalten
POWR?	Abfrage des Betriebsstatus0: Standby1: Einschalten
INPT	Schalter für Eingang11: PC IN-Eingang (PC)21: COMPONENT/RGB IN Eingang (COMPONENT)22: VIDEO-Eingang (VIDEO)31: HDMI 1-Eingang (HDMI1)32: HDMI 2-Eingang (HDMI2)33: DIGITAL LINK Eingang (DIGITAL LINK)* ^1 DVI-D IN Eingang (DVI-D)* ^2 34: DVI-D IN-Eingang (DVI-D)* ^1 41:USB-Eingang(USB)
Befehl Steuerung
INPT? Abfrage des Schalters für Eingang11: PC IN-Eingang (PC)21: COMPONENT/RGB IN Eingang (COMPONENT)22: VIDEO-Eingang (VIDEO)31: HDMI 1-Eingang (HDMI1)32: HDMI 2-Eingang (HDMI2)33: DIGITAL LINK Eingang (DIGITAL LINK)* ^1 DVI-D IN Eingang (DVI-D)* ^2 34: DVI-D IN-Eingang (DVI-D)* ^1 41:USB-Eingang(USB)
AVMT Verschluss-Steuerung10: Bild Ein (Bild Mute/Stumm-Schaltung deaktiviert)11: Bild Aus (Bild auf Mute/Stumm geschaltet)20: Audio Ein (Audio Mute/Stumm-Schaltung deaktiviert)21: Audio Aus (Audio auf Mute/Stumm geschaltet)30: Verschlussmodus Aus (Bild und Audio, Mute/Stumm-Schaltung deaktiviert)31: Verschlussmodus Ein (Bild und Audio auf Mute/Stumm geschaltet)
AVMT? Abfrage der Verschluss-Steuerung11: Bild Aus (Bild auf Mute/Stumm geschaltet)21: Audio Aus (Audio auf Mute/Stumm geschaltet)30: Verschlussmodus Aus (Bild und Audio, Mute/Stumm-Schaltung deaktiviert)31: Verschlussmodus Ein (Bild und Audio auf Mute/Stumm geschaltet)
ERST? Abfrage des FehlerstatusErstes Byte: 0Zweites Byte: 0Drittes Byte: 0Viertes Byte: 0Fünftes Byte: 0Sechstes Byte: Anderer Fehler. 0 oder 2.Bedeutung von 0, 2.0: Kein Fehler erkannt, 2: Fehler
LAMP? Abfrage des LampenstatusNicht unterstützt

Befehl Steuerung

INST? Abfrage der Liste des Schalters für Eingang11: PC IN-Eingang (PC)21: COMPONENT/RGB IN Eingang (COMPONENT)22: VIDEO-Eingang (VIDEO)31: HDMI 1-Eingang (HDMI1)32: HDMI 2-Eingang (HDMI2)33: DIGITAL LINK Eingang (DIGITAL LINK)* ^1 DVI-D IN Eingang (DVI-D)* ^2 34: DVI-D IN-Eingang (DVI-D)* ^1 41:USB-Eingang(USB)

NAME? Abfrage des Display-NamensDer in [Display Name] ausgewählte Name wird ausgegeben.

INF1? Abfrage des HerstellernamensGibt „Panasonic“ zurück.

INF2? Abfrage der ModellbezeichnungGibt „55LF80W“ zurück.(Beispiel: 140 cm (55 Zoll) LF80-Modell)

INFO? Abfrage anderer InformationenGibt Versionsnummer zurück.

CLSS? Abfrage der KlasseGibt „1“ zurück.

*1: Nur LF80 Serie

*2: Nur LF8 Serie

Authentifizierung für PJLink-Sicherheit

Wird PJLink aus Sicherheitsgründen mit Authentifizierung benutzt, kann für PJLink das Passwort für Administrator-Zugriffe und das Passwort für Webbrowser-Zugriffe des Benutzers verwendet werden. (siehe Seite 82)

Wird PJLink ohne Authentifizierung benutzt, legen Sie fest, dass die Benutzung ohne Passwort-Kontrolle - weder des Administrators noch der Benutzer - stattfindet.

- Für Spezifikationen von PJLink siehe die Website von Japan Business Machine and Information System Industries Association (JBMIA): http://pjlink.jbmia.or.jp/english/index.html

Frühwarnsoftware

Dieses Gerät unterstützt „Frühwarnsoftware“ (Frühwarn-Software), welche den Status von Geräten überwacht (Projektoren oder Flachbildschirme), die am Intranet angeschlossen sind. Sie meldet Fehler bei Geräten und gibt vorbeugende Warnmeldungen, wenn sich abzeichnet, dass Anomalitäten auftreten.

Je nach Lizenz können entsprechend viele Geräte für die Überwachung durch die Software registriert werden. Nach der Installation auf dem PC können bis zu 2048 Geräte registriert werden, um sie maximal 90 Tage lang kostenlos überwachen zu lassen.

- Für weitere Informationen dazu besuchen Sie die folgende Website.

http://panasonic.net/prodisplays/products/et-swa100/index.html

Multi Monitoring & Control Software

Dieses Gerät unterstützt „Mul i Monitoring & Control Software“, die mit einem Intranet verbundene Geräte (Projektoren oder Flachbildschirme) überwacht und steuert.

Einzelheiten finden Sie auf der folgenden Webseite.

http://panasonic.net/prodisplays/download/software/index.html

Am LAN anschließen

Hinweis

- Um die Netzwerkfunktion benutzen zu können, nehmen Sie unter [Netzwerk-Einstellungen] alle erforderlichen Einstellungen vor, und vergessen Sie nicht, [Netzwerksteuerung] auf [Ein] zu schalten. (siehe Seite 54)

Computerbetrieb

1 Den Computer einschalten

2 Die Netzwerkeinstellungen gemäß den Angaben Ihres Systemadministrators vornehmen.

Wird das Display mit den Standardeinstellungen benutzt (siehe Seite 55), kann der Computer mit folgenden Netzwerkeinstellungen arbeiten.

IP-Adresse 192.168.0.9
Subnetzmaske 255.255.255.0
Gateway 192.168.0.1

Webbrowser zum Steuern benutzen

Um das Gerät zu steuern, ein Netzwerk einzurichten und um ein Passwort festzulegen, können Sie einen Webbrowser benutzen.

Bevor Sie einen Webbrowser zum Steuern benutzen

Um einen Webbrowser zum Steuern zu benutzen, müssen das Gerät und der Computer entsprechend eingerichtet werden.

Webbrowser

Stellen Sie jedes Element unter [Netzwerk-Einstellungen] ein und stellen Sie sicher, dass [Netzwerksteuerung] auf [Ein] gesetzt ist. (siehe Seite 54)

■ Computer einrichten

Deaktivieren Sie Proxyserver-Einstellungen und aktivieren Sie JavaScript.

• Je nach Softwareversion sind unterschiedliche Einstellungen erforderlich.
  Beachten Sie bitte die Beschreibung in der HILFE usw., die die Software bietet.

(Windows)

Wenn zum Beispiel Windows 7 benutzt wird.

Proxyserver-Einstellungen deaktivieren

1 Das Fenster [Interneteigenschaften] anzeigen.
Auf [Start] - [Systemsteuerung] - [Netzwerk und Internet] - [Internetoptionen] klicken.
- Falls Ihre Bildschirmanzeige anders aussieht, stellen Sie bitte die [Ansicht] auf [Kategorie].
2 Auf die Registerkarte [Verbindungen] und dann auf [LAN-Einstellungen] klicken.
3 Die Optionen [Automatisches Konfigurationsscript verwenden] und [Proxyserver für das LAN verwenden] abwählen.
4 Auf [OK] klicken.

JavaScript aktivieren

1 Das Fenster [Interneteigenschaften] anzeigen.
Auf [Start] - [Systemsteuerung] - [Netzwerk und Internet] - [Internetoptionen] klicken.
- Falls Ihre Bildschirmanzeige anders aussieht, stellen Sie bitte die [Ansicht] auf [Kategorie].
2 Auf der Registerkarte [Sicherheit] die Sicherheitsstufe auf [Standardstufe] stellen. Alternativ können Sie [Stufe anpassen] wählen und [Active Scripting] aktivieren.

(Macintosh)

Proxyserver-Einstellungen deaktivieren

1 Im [Safari]-Menü auf [Voreinstellungen] klicken. Der Bildschirm Allgemein wird angezeigt.
2 Auf der Registerkarte [Erweitert] neben [Proxies] auf die Schaltfläche [Einstellungen ändern...] klicken. Auf [Proxies] klicken und Proxyserver konfigurieren.
3 Die Op ionen [Web Proxy] und [Automatische Proxy-Konfiguration] abwählen.
4 Auf [Jetzt übernehmen] klicken.

JavaScript aktivieren

1 Unter Safari [Sicherheit] anzeigen.
2 Unter [Web Inhalte] [JavaScript aktivieren] auswählen.

Zugriff mit Webbrowser

Mit einem Webbrowser greifen Sie auf den TOP-Bildschirm für die Webbrowser-Steuerung zu.

1 Den Webbrowser starten.
2 Die IP-Adresse eingeben, die beim Gerät unter [LAN Einstellungen] festgelegt ist.

(siehe Seite 55)

3 Falls der Bildschirm zur Authentifizierung eingeblendet wird, den Benutzernamen und das Passwort eingeben.

Windows Security The server 192.168.0.8 at Panasonic Display Control requires a username and password. User name Password Remember my credentials OK Cancel

4 Auf [OK] klicken.

Nach der Anmeldung wird der TOP-Bildschirm der Webbrowser-Steuerung angezeigt.

Hinweis

• Das hier benutze Passwort ist identisch mit dem, das für Steuerung per Befehl (Command Control) und für die Sicherheitsauthentifizierung bei PJLink benutzt wird.
• Benutzername und Passwort lauten gemäß Standardeinstellung wie folgt:

Benutzername: user1 (Benutzerrechte), admin1 (Administratorrechte)

Passwort: panasonic

Ändern Sie erst das Passwort.

• Das Passwort kann geändert werden, wenn Sie nach dem Anmelden den Bildschirm Passwort-Setup öffnen (siehe Seite 84). Um das zu ändern, melden Sie sich als Administrator an.
• Um „Crestron Connected™“ (siehe Seite 87) zu benutzen, melden Sie sich als Administrator an.
• Es wird niemals vorkommen, dass die Panasonic Corporation oder assoziierte Firmen den Kunden direkt nach dem Passwort fragen.

Auch falls Sie direkt danach gefragt werden, sollten Sie Ihr Passwort niemals offen legen.

Mit dem Webbrowser arbeiten

■ Beschreibung der einzelnen Bereiche

Display Control Window Display status Network status DISPLAY TYPE $8.152M MAIN VERSION 0.4768.29M Status Display control Detailed set up Change password Cremon Connected(TM) + Browser Scenario Control

① Register Page

Zum Umschalten von Seiten anklicken.

② [Status]

Klicken Sie dieses Element an, wird der Status des Displays angezeigt.

③ [Display control]

Klicken Sie dieses Element an, wird die Seite Display control angezeigt.

④ [Detailed set up]

Klicken Sie dieses Element an, wird die Seite mit erweiterten Einstellungen angezeigt.

⑤ [Change password]

⑥ Crestron Connected™

Klicken Sie dieses Element an, wird die Crestron Connected™-Bedienungsseite angezeigt.

⑦ [Browser Remote Control]

Klicken Sie auf dieses Element, um die Browser Remote Control im Webbrowser anzuzeigen; es handelt sich dabei um dieselbe, die zum Lieferumfang gehört.

Seite Display status

Klicken Sie auf [Status], dann auf [Display status], um die Seite mit den Statusinforma ionen anzuzeigen.

Diese Seite zeigt die Anzeigestatus, die für die nachstehenden Elementen ermittelt wurden.

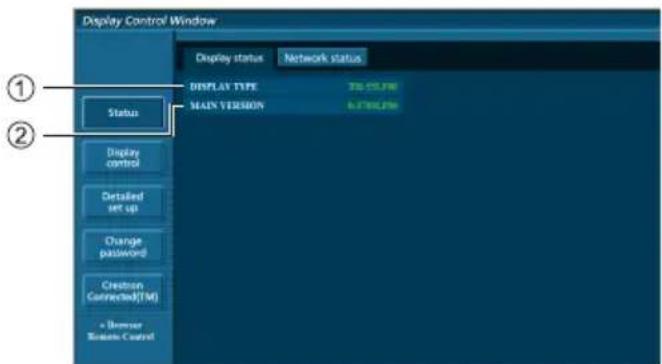

Display Control Window Display status Network status DISPLAY TYPE TO NULL MAIN VERSION TO NULL Status Display control Detailed set up Change password Creation (Connected)(TM) a Browser Browse Control

① Zeigt die Art des Anzeigegerätes.
② Zeigt die Firmware-Version des Anzeigegerätes.

Seite Network status

Klicken Sie auf [Status], dann auf [Network Status], um die Seite mit den Statusinformationen anzuzeigen.

Zeigt die aktuellen Konfigurationsinformationen des Netzwerks an.

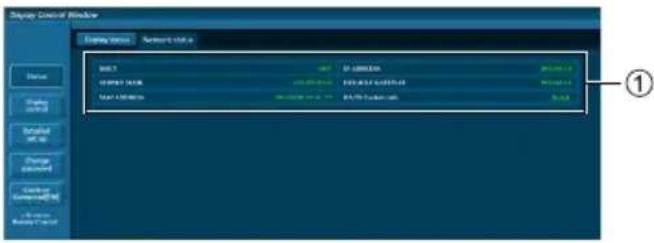

Display Control Window Network status Network status NAT 100% 37.1886259 C:\Users\Network\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\NAT\nStatus Status Control Enabled Set up Change Standard Connection General/General System Name: NAT ①

① Zeigt die Konfigurationsdetails des drahtgebundenen LAN.

Seite Basic control

Klicken Sie auf [Display control], dann auf [Basic control], um zu einer anderen Seite zu wechseln.

Display Control Window Base control Advanced control Control Data Display Control Updated Data External External Control Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Data Diluted Diluted Data

① Ein-/Abschaltsteuerung
② Nutzen Sie diese Optionen zur Auswahl der Eingangssignale
③ AUDIO stummschaltung
④ Schaltet das Seitenverhältnismodus um

Seite Detail control

Klicken Sie zur Anzeige der Seite Detail control auf [Display control] und dann auf [Advanced control].

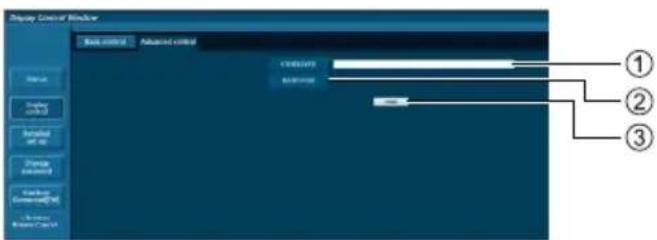

Display Control Window Base control Advanced control C:\WINDOWS\ MSP\WIN ① ② ③

① Geben Sie einen Befehl ein. Nutzen Sie den gleichen Befehl wie bei der seriellen Steuerung.
② Die Antwort vom Anzeigegerät wird angezeigt.
③ Der Befehl wird gesendet und ausgeführt.

Hinweis

- Nach Änderung der Einstellung kann es eine Weile dauern, bis der Anzeigestatus angezeigt wird.

Seite Change Password

Klicken Sie auf [Change password].

Change password Select Account Account ● Administrator ● User Next ① ②

① Administrator
② Benutzer

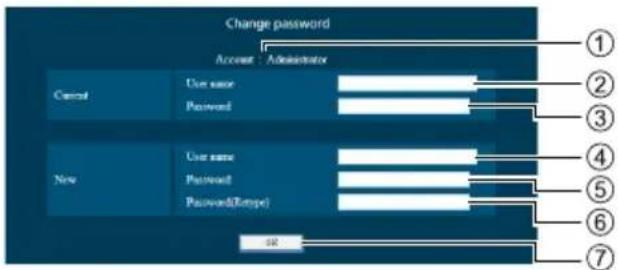

■ Administratormodus

① Konto
② Eingabefeld des aktuellen Benutzernamens
③ Eingabefeld des aktuellen Kennwortes
④ Eingabefeld des neuen Benutzernamens
⑤ Eingabefeld des neuen Kennwortes
⑥ Eingabefeld des neuen Kennwortes (zur Bestä igung erneut eingeben)
⑦ Schaltfläche zur Ausführung der Kennwortänderung

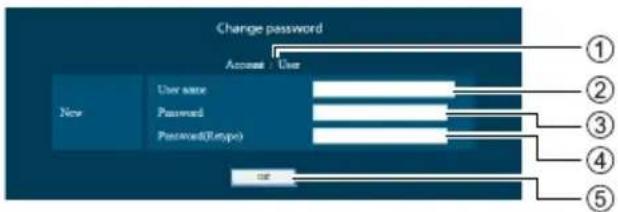

Benutzerkonto

① Konto
② Eingabefeld des neuen Benutzernamens
③ Eingabefeld des neuen Kennwortes
④ Eingabefeld des neuen Kennwortes (zur Bestä igung erneut eingeben)
⑤ Schaltfläche zur Ausführung der Kennwortänderung

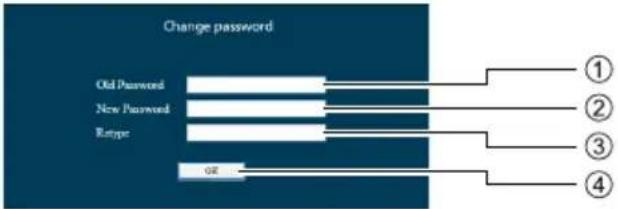

Benutzermodus

Ein Benutzer kann nur das Kennwort ändern.

① Eingabefeld des aktuellen Kennwortes
② Eingabefeld des neuen Kennwortes
③ Eingabefeld des neuen Kennwortes (zur Bestätigung erneut eingeben)
④ Schaltfläche zur Ausführung der Kennwortänderung

Hinweis

• Ein Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen.
• Bei Änderung des Administratorkontos müssen „Aktueller Benutzername“ und „aktuelles Kennwort“ angegeben werden.

Seite Network config

Bei Verbindung durch Anmeldung mit Administratorberechtigungen können Sie detailliertere Einstellungen für das Netzwerk des Anzeigegerätes vornehmen.

■ LAN-Einstellungen

1 Klicken Sie im Menü auf [Detailed set up].

Display Control Window Command port setup Indemnion port fly Adjust click Play out Status Display 2.0/10 Setpoint Set up Change Discounted Access Center(4) Liberty Balance (7) Help Helping to be held in the following: 1. This may not be changed or changed to any other, but this may be changed. 2. Amount of value is 0.5% less than 0.5% for any other, but this may be changed. OK

2 Klicken Sie auf [Next].

Das Einstellungsfenster erscheint und zeigt den aktuellen Status.

• Klicken Sie zur Änderung der LAN-Einstellungen auf [Change].
• Klicken Sie zur Rückkehr zum vorherigen Fenster auf [Back].

Display Control Window Control panel set-up Add to add Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to add Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Add to + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete Addto + - Delete

3 Schließen Sie die detaillierten Einstellungen ab und klicken Sie auf [Next].

Die Einstellungsinhalte hier sind mit den im [LAN Einstellungen]-Menü des Displays festgelegten Adressinformationsinhalten identisch.

Nachdem alle erforderlichen Elemente eingegeben wurden, klicken Sie auf [Next]. Anschließend erscheint ein Bestätigungsfenster.

Chapter Control Window Command Point on Web Parameters: http://www.wk.net Address: 1234567-097 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 IP address value: 0.000000 ID: 1234567-097 Update: 1234567-097 Update value: 1234567-097 Update value: 1234567-097 Update value: 1234567-097 Update value: 1234567-097 Update value: 1234567-097 Update value: 1234567-097 Update value: 1,234567-1234567 Update value: 1234567-1234567 Update value: 1234567-1234567 Update value: 1234567-1234567 Update value: 1234567-1234567 Update value: 1234567-1234567 Update value: 234567-1234567 Update value: 234567-1234567 Update value: 234567-1234567 Update value: 234567-1234567 Update value: 234567-1234567 Update value: 234588-1234567 Update value: 234588-1234567 Update value: 234588-1234567 Update value: 234588-1234567 Update value: 234588-1234567 Update value: 234588-123

4 Klicken Sie auf [Submit].

Die Einstellungen werden registriert.

Chapter 105 of Attribute Named non-own Name: New York Address: New York Sample ID: 103247 Sample Address: 103247 (000) Sample ID: 103247 (000) Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: Add: + - Name Display Display ID Sample ID Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address Sample Address

Hinweis

- Durch Änderung der LAN-Einstellungen während der Verbindung mit einem LAN kann die Verbindung unterbrochen werden.

Seite Adjust clock

Klicken Sie zur Anzeige der Seite Adjust clock auf [Detailed set up] und dann auf [Adjust clock].

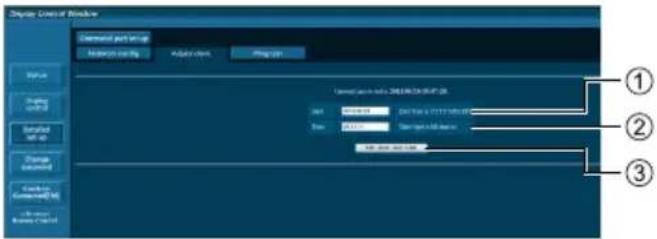

Window Commercial package Name: 2018-03-29 Date: 2018-03-29 Location: 2017-03-29 Address: 2017-03-29 Contact: 2017-03-29 Contact: 2017-03-29 ① ② ③

① Feld für neues Datum
② Feld für neue Zeit
③ Schaltfläche zur Aktualisierung der Zeit- und Datumseinstellungen

(Hinweis

• Datum und Zeit werden mit [- -] angezeigt, wenn sie nicht eingestellt sind.
• Wenn [Netzwerksteuerung] auf [Ein] gesetzt ist und sich das Gerät im Standby-Modus befindet, sind Datums- und Zeitanzeige leer und können nicht eingestellt werden.
• Wenn die Zeit falsch angezeigt wird, gleich nachdem sie richtig eingestellt wurde, wenden Sie sich bitte an den Händler, bei dem Sie das Anzeigegerät gekauft haben.

Seite Ping test

Auf dieser Seite können Sie prüfen, ob das Netzwerk mit dem DNS-Server, etc. verbunden ist.

Klicken Sie zur Anzeige der Seite Ping test auf [Detailed set up] und dann auf [Ping test].

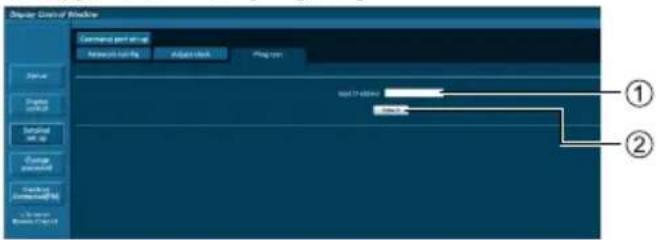

Command per email Name: name@com Address: http://www.com/ Program Input to Email Output to Email Output to Email ① ②

① Geben Sie die IP-Adresse des Servers ein, der getestet werden soll.
② Schaltfläche zur Durchführung des Tests

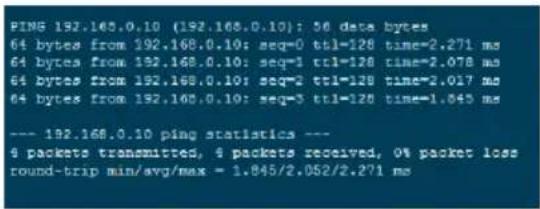

Der Bildschirm, der bei erfolgreicher Verbindung erscheint.

PING 192.168.0.10 (192.168.0.10): 56 data bytes 64 bytes from 192.168.0.10; seq=0 ttl=128 time=2.271 ms 64 bytes from 192.168.0.10; seq=1 ttl=128 time=2.078 ms 64 bytes from 192.168.0.10; seq=2 ttl=128 time=2.017 ms 64 bytes from 192.168.0.10; seq=3 ttl=128 time=1.845 ms --- 192.168.0.10 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max = 1.845/2.052/2.271 ms

Der Bildschirm, bei fehlgeschlagener Verbindung erscheint.

PINO 192.168.0.15 (192.168.0.15): 56 data bytes --- 192.168.0.15 ping statistics --- 4 packets transmitted, 0 packets received, 100% packet loss

Seite Command port set up

Legen Sie die zur Befehlssteuerung verwendete Portnummer fest.

Klicken Sie auf [Detailed set up] und dann zur Anzeige der Command port set up-Seite auf [Command port set up].

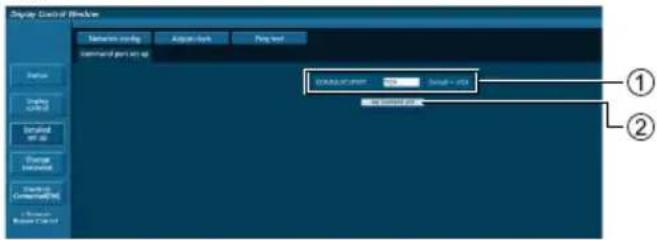

Display Control Window Network setting Adjust fork Ping text Network settings 1 2

① Geben Sie die zur Befehlssteuerung verwendete Portnummer ein.
② Schaltfläche zur Aktualisierung der Einstellungen.

[Browser Remote Control]

Es ist möglich, mit den im Webbrowser angezeigten Bedienelementen das Display zu bedienen.

Auf [Browser Remote Control] klicken.

Der Bildschirm [Browser Remote Control] wird angezeigt.

USB HD Deserant: Digital Server Response Control - Windows Internet Explorer USB HD Deserant: Digital Server Services Co. +/-1 OUTPUT ACCESS ACCESS ACCESS SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT Select Control Window

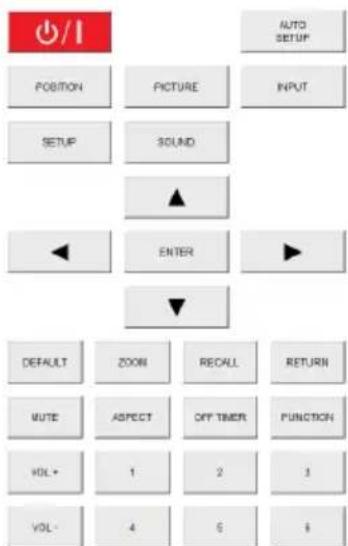

Browser Remote Control

/I POSITION PICTURE Nepal SETUP 300000 ▲ ◀ ENTER ▶ ▼ DEFAULT ZOOM RECALL RETURN MUTE ASPECT OFF TIMER PUNCTION VOL+ 1 2 3 VOL- 4 6 8

Die Browser Remote Control kann genauso bedient werden wie die mitgelieferte Fernbedienung.

Zuordnung / Funktion jeder einzelnen Taste siehe Seite 26.

Um die Browser Remote Control zu verlassen, auf [Display Control Window] klicken oder den Browser beenden.

Hinweis

• Um diese Funktion zu nutzen, stellen Sie [Netzwerksteuerung] auf [Ein]. (siehe Seite 54)
• Die Browser Remote Control kann auch angezeigt werden, wenn Sie in das URL-Adressenfeld des Webbrowsers "http://xxx.xxx.xxx.xxx/remote/" eingeben.

- xxx.xxx.xxx.xxx ist die festgelegte IP-Adresse für dieses Display.

• Die Funktion bei verlängertem Drücken einer Taste arbeitet nicht.

- [Options] Menü (siehe Seite 61) kann nicht angezeigt werden.

- Mehrere Browser Remote Controlen gleichzeitig zu bedienen, sollte vermieden werden.

- Administrator und Benutzer können dieselben Bedienschritte durchführen.

- Wenn der Bildschirm Browser Remote Control nicht angezeigt wird, wenden Sie sich an Ihren Netzwerkadministrator.

- Bei Aktualisierung des Browser Remote Control-Bildschirms kann es sein, dass der Bildschirm für einen Moment weiß wird. Das ist normal und kein Fehler.

- Bedienen Sie nicht das Hauptgerät, wenn Sie mit der Browser Remote Control arbeiten.

- Führen Sie keine Bedienschritte auf dem Bildschirm für WEB-Steuerung durch, wenn Sie mit der Browser Remote Control arbeiten.

- Werden beim Webbrowser die Funktionen „Zurück“ oder „Vorwärts“ benutzt, kann die Anzeige gestört erscheinen. In diesem Fall ist nicht sicher, was bei nachfolgenden Bedienschritten passiert. Webbrowser aktualisieren.

Webbrowser-Steuerung verwenden

Crestron Connected™ (Crestron Connected™ Bildschirm zur Bedienung)

Mit „Crestron Connected™“ können Sie das Display überwachen oder steuern.

Falls der Adobe Flash Player auf Ihrem Computer nicht installiert ist oder falls der Browser Flash nicht unterstützt, wird diese Seite nicht angezeigt. Kehren Sie in diesem Fall zur vorigen Seite zurück, indem Sie auf der Seite zum Betrieb auf [Back] klicken.

Seite zum Betrieb

Panasonic LCD Display Power VOL DOWN AV NOTE VOL UP Input Select HDMI1 HDMI2 DIGITAL LINK DVI-0 PC MENU ENTER RETURN Backlight Contrast Brightness Color GASTION Recommended Back

① [Tools], [Info], [Help]

Schaltet um zwischen den Seiten für Werkzeuge, Informationen und Hilfe, indem Sie die entsprechenden Registerkarten dazu benutzen.

② [POWER]

Zum Ein- und Ausschalten der Stromzufuhr.

③ [VOL DOWN], [AV MUTE], [VOL UP]

Zum Einstellen der Lautstärke, AV-Stummschaltung. Wenn das Display ausgeschaltet ist, stehen diese Funktionen nicht zur Verfügung.

④ [Input Select]

Zur Fes legung des Eingangs. Wenn das Display ausgeschaltet ist, steht diese Funktion nicht zur Verfügung.

⑤ Funktionstasten auf dem Menü-Bildschirm

Arbeitet auf dem Menü-Bildschirm.

⑥ Anpassungen der Bildqualität

Elemente zum Festlegen der Bildqualität.

⑦ [Back]

Kehrt zur vorigen Seite zurück.

[Tools] page

Klicken Sie auf [Tools] auf der Seite für Betrieb.

Panasonic LCD Display Combo System F address m2 Ref: d756 100% User Password _Printed New Password Cathers Send DHCP Subscribers 297 283 288.3 DefaultColor 50.19541 Admin Password _Printed New Password Cathers Send EAT WINNTON Sawson Items OK

① [Control System]

Zum Festlegen der Daten, die für die Kommunikation mit dem Controller erforderlich sind, der mit dem Display verbunden ist.

② [User Password]

Legt das Kennwort für die Benutzerberechtigungen auf der Bedienungsseite von „Crestron Connected™“ fest.

③ [Admin Password]

Legt das Kennwort für die Administratorberechtigungen auf der Bedienungsseite von „Crestron Connected™“ fest.

④ [Network Status]

Zur Anzeige der LAN-Einstellungen.

• DHCP

• [IpAddress]

- [SubnetMask]

- [DefaultGateway]

Zeigt den Wert in der aktuellen Einstellung an.

⑤ [Exit]

Kehrt zur Seite für den Betrieb zurück.

Hinweis

- Wenn Sie mit „Crestron Connected™“ das Display überwachen oder steuern, stellen Sie [Crestron Connected™] auf [Ein] im Menü [Netzwerk-Einstellungen].

[Info] Seite

Klicken Sie auf [Info] auf der Seite für Betrieb.

Panasonic LCD Display Display Information Timer Size: LRS048 Power Start: POWER ON Source: SMARTLABM Mac Address: 26 CN 52/43/1975 Position: 102018000/000 Exit Back

① [Display Name]

Zeigt den Namen des Displays an.

② [Mac Address]

Zeigt die MAC-Adresse an.

③ [Resolution]

Zeigt die Auflösung des Displays an.

④ [Power Status]

Zeigt den Status des Displays an.

⑤ [Source]

Zeigt den ausgewählten Video-Ausgang an.

⑥ [Exit]

Kehrt zur Seite für den Betrieb zurück.

[Help] Seite

Klicken Sie auf [Help] auf der Seite für Betrieb. Der Bildschirm [Help Desk] wird angezeigt.

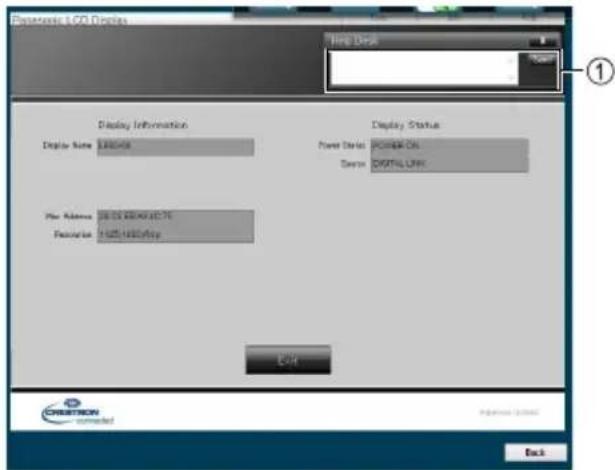

Macintosh LCD Display Deep Desk Display Information Display Name: 128006 Power Status: POWER Oil Sensor: DIGITAL LIME Play Address: 00153 400/4076 Feature Size: 1425/1425/1425 Display Status Power Status: POWER Oil Sensor: DIGITAL LIME Exit CRESTON remanded Back

① [Help Desk]

Sendet oder empfängt Mitteilungen an den/vom Administrator, der „Crestron Connected™“ verwendet.

USB-Medienplayer

Funktionsbeschreibung

Der USB-Medienplayer zeigt auf einem USB-Speichergerät abgelegte Standbilder und bewegte Bilder, wenn Sie das USB-Speichergerät an das Anzeigegerät anschließen.

Hinweis

- Zur Nutzung dieser Funktion setzen Sie [USB-Medienplayer] unter [Konfiguration] – [Einstellungen USB-Medienplayer] auf [Ein]. (siehe Seite 58)

Einzelner Medienplayer

Dateien werden von einem einzigen Gerät wiedergegeben.

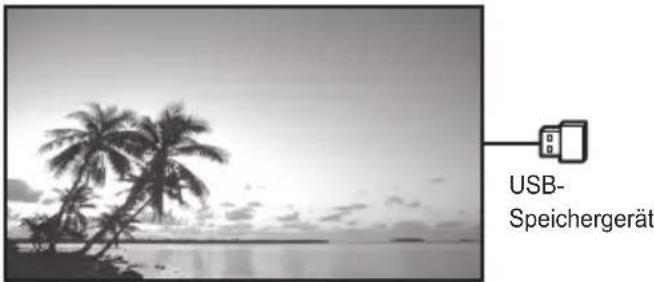

USB- Speichergerät

Multi-Medienplayer

Durch den Anschluss von mehr als einem Gerät über LAN-Kabel werden Dateien auf dem USB-Speichergerät gleichzeitig wiedergegeben.

Eines der Geräte wird zum Master, die anderen werden zu Slaves. Eine Zwei-Geräte-Konfiguration wird nachstehend als Beispiel dargestellt.

Beachten Sie zur LAN-Verbindung „Netzwerkumgebung (nur Multi-Medienplayer)“ (siehe Seite 93).

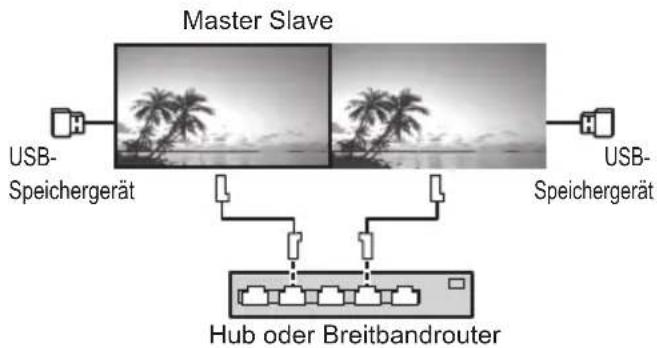

Master Slave USB- Speichergerät USB- Speichergerät Hub oder Breitbandrouter

Hinweis

• Beim Multimedia Player ist für ein Gerät ein USB-Speichergerät erforderlich.
• Bilder im USB-Speicher können über den Anschluss DVI-D IN/OUT nicht angezeigt werden, wenn daran eine Daisy Chain-Verkettung angeschlossen ist.

Vorbereitung

■ Unterstützte Geräte

• Es werden handelsübliche USB-Speichergeräte unterstützt. (Geräte mit Sicherheitsfunktionen werden nicht unterstützt.)
• USB-Speichergeräte, die nicht in FAT16 oder FAT32 formatiert sind, können nicht genutzt werden.
• Es wird eine USB-Speichergröße von bis zu 32 GB unterstützt.
• Es werden nur Konfigurationen mit einer einzigen Partition unterstützt.

Vorbereitung

Bereiten Sie folgende Dateien auf dem USB-Speichergerät für den Medienplayer vor.

• Wiedergabedatei
• Szenario (soweit notwendig)
• Dateiliste (soweit notwendig)

■ Wiedergabedatei

Der Medienplayer des Gerätes unterstützt die nachstehenden Formate.

Dateiname (Erweiterung)

Standbild JPG, JPEG, JPE
Bewegtes Bild	AVI, MKV, ASF, WMV, TS, MTS, MP4, 3GP, MOV, FLV, F4V

Codec

Bewegtes Bild
Codec Maximale	Auflösung
MPEG4VISUAL 480 bei 30 Bildern/s
MPEG4AVC 1080	bei 30 fps, High Profile
VC-1 Advanced 1080 bei 30 Bildern/s
VC-1 Simple & Main	1080 bei 30 Bildern/s

Audio
Codec	Abtastfrequenz (kHz)	Bitrate (kb/s)
MP3	8/11,025/12/16/22,05/24/32/44,1/48	8-320
AAC	8/11,025/12/16/22,05/24/32/44,1/48	1-1728
WMA-StandardWMA 9WMA 10 Pro	8/11,025/12/16/22,05/24/32/44,1/48	1-1728

Standbild
Codec Maximale Auflösung
JPEG 4096×4096

Hinweis

• Maximale Größe je Datei 2 GB.
- Dateien, die durch Digital Rights Management (DRM) geschützt sind, können nicht wiedergegeben werden.
- Einige Dateien können nicht wiedergegeben werden, selbst wenn ihre Formate wie hier beschrieben unterstützt werden.
- Verwenden Sie eine Datei, bei der sowohl Audio als auch Video unterstützt werden.
- Falls keine Videodatei vorhanden ist, ist die Wiedergabe nicht möglich.

■ Szenario

Wiedergabereihenfolge und -zeit können für eine Wiedergabedatei angegeben werden.

Unter dem Namen „scenario.dat“ direkt unterhalb des Stammverzeichnises im USB-Speichermedium ablegen.

• Speichern Sie Dateien im UTF-8N-Format.

Dateiliste

Dies ist eine Liste mit Wiedergabedateien.

Unter dem Namen „filelist.dat“ direkt unterhalb des Stammverzeichnisses im USB-Speichermedium ablegen.

- Speichern Sie Dateien im UTF-8N-Format.

■ Auf Szenario-/Dateiliste bezogene Begriffe

Dateiname

Dies ist der Name einer Wiedergabedatei.

Ein Dateiname muss seine Dateierweiterung enthalten.

Beispiel: introduction.jpg Contents_video01.wmv

- Geben Sie die Erweiterung eines Dateinamens mit alphanumerischen Ein-Byte-Zeichen ein.

Dateidefinition

Dies ist eine Dateidefinition, die von Szenarien und Dateien gemeinsam genutzt wird.

PHOTO_xxx: Bilddateidefinition VIDEO_xxx: Videodateidefinition

• Der Bestandteil „xxx“ kann einen Wert von 001 bis 999 haben.
• Geben Sie eine Dateidefinition mit alphanumerischen Ein-Byte-Zeichen ein.

Wiedergabezeit

Dies ist die Wiedergabezeit einer Datei.

Abspieldauer kann festgelegt werden im Bereich von 3 Sekunden bis 24 Stunden. (Einheit: Sekunde)

Beispiel:

10: 10 Sekunden 86400: 24 Stunden 10,5: 10,5 Sekunden

Es kann auf bis zu einem Zehntel (1/10) einer Sekunde mithilfe eines Kommas (Trennzeichen) eingestellt werden.

Die Wiedergabezeit kann weggelassen werden.

Bei Standbildern wird eine Datei für die Zeitdauer wiedergegeben, die Sie ausgewählt haben in [Einstellungen USB-Medienplayer] - [Diashow-Dauer]. (siehe Seite 58)

Bei bewegten Bildern: Eine Datei wird für die Dauer der Wiedergabezeit der Datei wiedergegeben.

• Geben Sie die Wiedergabezeit mit englischen Ein-Byte-Zeichen ein.
• Wenn Sie bei Wiedergabe einer großen Datei die Wiedergabedauer auf Kurz stellen, erfolgt die Wiedergabe möglicherweise nicht ordnungsgemäß, z. B. weil Bildstörungen auftreten.
  Stellen Sie in diesem Fall die Wiedergabedauer auf einen längeren Zeitraum (10 Sekunden oder länger).

Gruppen-ID (für Multi-Medienplayer)

Dies ist eine ID, die zur Gruppierung in einem Netzwerk während Multi-Medienplayer-Bedingungen verwendet wird.

GroupID:Gxx : Gruppe xx

• Der Bestandteil „xx“ kann einen Wert von 01 bis 10 haben.
• Geben Sie eine Gruppen-ID mit alphanumerischen Ein-Byte-Zeichen ein.

Hinweis

• „UTF-8N“: UTF-8-Enkodierung ohne BOM. Notepad unter Windows unterstützt diese Enkodierung nicht.
  Bitte verwenden Sie ein anderes Textverarbeitungsprogramm, dass UTF-8-Enkodierung ohne BOM unterstützt.

Wiedergabe der Dateien

■ Einstellungsbeispiel in jedem Modus

Einzel-Mediaplayer (Typ 1)

Dateien werden in der Reihenfolge wiedergegeben, in der ihre Namen auf dem USB-Speicher erscheinen.

Szenario und Dateiliste

Szenario:

Nicht erforderlich

Dateiliste:

Nicht erforderlich

Einstellungsbeispiel

USB-Speicherinhalte

T 001_Introduction.jpg
T 002_Contents_Video1.wmv
T 003_Contents_Video2.wmv
T 004_Contents_Video3.wmv

Wiedergabeinhalte

Im obigen Einstellungsbeispiel werden die folgenden Inhalte wiederholt wiedergegeben (Schleife).

1. 001_Introduction jpg ( *1)
2. 002_Contents_Video1.wmv (*2)
3. 003_Contents_Video2.wmv (*2)
4. 004_Contents_Video3.wmv (*2)

*1: Wiedergabe für die unter [Diashow-Dauer] eingestellte Dauer.
*2: Wiedergabe für die Dauer der Wiedergabezeit der Datei.

Einzel-Mediaplayer (Typ 2)

Dateien werden entsprechend ihrer Auflistung in einem Szenario der Reihe nach wiedergegeben.

Szenario und Dateiliste

Szenario:

Eingabe [Dateiname: Abspieldauer].

Dateiliste:

Nicht erforderlich

Einstellungsbeispiel

USB-Speicherinhalte

scenario.dat
Contents_Video1.wmv
Contents_Video2.wmv
Contents_Video3.wmv

scenario.dat

Introduction.jpg:10

Contents_Video1.wmv:10

Contents_Video2.wmv:20

Contents_Video3.wmv:

Wiedergabeinhalte

Im obigen Einstellungsbeispiel werden die folgenden Inhalte wiederholt wiedergegeben (Schleife).

1. Introduction.jpg (10 Sekunden)
2. Contents_Video1.wmv (10 Sekunden)
3. Contents_Video2.wmv (20 Sekunden)
4. Contents_Video3.wmv (Für die Dauer der

Wiedergabezeit der Datei wiedergegeben)

Einzel-Mediaplayer (Typ 3)

Dateien werden entsprechend ihrer Auflistung in einem Szenario der Reihe nach wiedergegeben.

Szenario und Dateiliste

Szenario:

Eingabe [Datei-Definition: Abspieldauer].

Dateiliste:

Eingabe [Datei-Definition: Dateiname].

Einstellungsbeispiel

USB-Speicherinhalte

filelist.dat
scenario.dat
Contents_Video1.wmv
Contents_Video2.wmv
Contents_Video3.wmv

scenario.dat

PHOTO_001:10

VIDEO_001:10

VIDEO_002:20

VIDEO_003:

filelist.dat

VIDEO_001:Contents_Video1.wmv
VIDEO_002:Contents_Video2.wmv
VIDEO_003:Contents_Video3.wmv

Wiedergabeinhalte

Im obigen Einstellungsbeispiel werden die folgenden Inhalte wiederholt wiedergegeben (Schleife).

1. Introduction.jpg (10 Sekunden)
2. Contents_Video1.wmv (10 Sekunden)
3. Contents_Video2.wmv (20 Sekunden)
4. Contents_Video3.wmv (Für die Dauer der

Wiedergabezeit

der Datei

wiedergegeben)

Multi-Medienplayer

Dateien werden in der Reihenfolge wiedergegeben, in der sie in dem Master-Szenario aufgelistet sind.

Szenario und Dateiliste

[Master-Seite]

Szenario:

Eingabe [Datei-Definition: Abspieldauer].

Dateiliste - Die erste Zeile:

Eingabe [Group ID].

Dateiliste - Die zweite und nachfolgende Zeilen:

Eingabe [Datei-Definition: Dateiname].

[Slave-Seite]

Szenario:

Nicht erforderlich

Dateiliste - Die erste Zeile:

Eingabe [Group ID].

Dateiliste - Die zweite und nachfolgende Zeilen:

Eingabe [Datei-Definition: Dateiname].

Einstellungsbeispiel

[Master-Seite]

USB-Speicherinhalte

T filelist.dat

scenario.dat

L_Introduc ion.jpg

L_Contents_Video1.wmv

L_Contents_Video2.wmv

L_Contents_Video3.wmv

scenario.dat

PHOTO 001:10

VIDEO 001:10

VIDEO_002:20

VIDEO_003:

filelist.dat

GroupID:G01


VIDEO_001:L_Contents_Video1.wmv

VIDEO 002:L Contents Video2.wmv

VIDEO_003:L_Contents_Video3.wmv

[Slave-Seite]

USB-Speicherinhalte

T filelist.dat


R_Contents_Video1.wmv

R_Contents_Video2.wmv

R_Contents_Video3.wmv

filelist.dat

GroupID:G01


VIDEO_001:R_Contents_Video1.wmv

VIDEO_002:R_Contents_Video2.wmv

VIDEO_003:R_Contents_Video3.wmv

Wiedergabeinhalte

Im obigen Einstellungsbeispiel werden die folgenden Inhalte wiederholt wiedergegeben (Schleife).

[Master-Seite]

1. L_Introduction.jpg (10 Sekunden)
2. L_Contents_Video1.wmv (10 Sekunden)
3. L_Contents_Video2.wmv (20 Sekunden)
4. L_Contents_Video3.wmv ( *1)

[Slave-Seite]

1. R_Introduction.jpg (10 Sekunden)
2. R_Contents_Video1.wmv (10 Sekunden)
3. R_Contents_Video2.wmv (20 Sekunden)
4. R_Contents_Video3.wmv ( *1)

*1: Für die Dauer der Wiedergabezeit von L_Contents_Video3.wmv wiedergegeben (Master-Seite).

Hinweis

• Während der Menübildschirm nicht angezeigt wird, können Sie zur nächsten Wiedergabedatei mit springen, zu vorigen mit ◄ oder Sie können die Wiedergabe erneut vom Anfang der Datei beginnen mit ▼ (nur per Fernbedienung).
• [Multi Display-Einstellungen] unterstützt 2×1, 1×2 und 2×2. (siehe Seite 52)
• Mit der Ausgabefunktion der Inhaltsliste der Multi Monitoring & Control Software (siehe Seite 80), können auf einem USB-Medienplayer abgespielte Inhalte (Standbilder/Video) und die Wiedergabeliste dargestellt werden.

Einzelheiten finden Sie im Handbuch Multi Monitoring & Control Software.

■ Prüfung von USB-Speicherinhalten

In [Einstellungen USB-Medienplayer] - [Prüfung Sequenzdatei] können Sie eine Überprüfung des USB-Speichers ausführen lassen. (siehe Seite 58)

Falls ein Fehler vorliegt, en halten die Informa ionen folgende Details.

A(B): C

A: Name der Datei mit einem Fehler

B: Reihe mit einem Fehler

C: Fehlercode

Hinweis

- Zeigt die wichtigsten Fehlercodes.

Einzelheiten der erkannten Fehler werden nachstehend aufgeführt.

Fehlercode	Fehlerdetails
1. Kein USB-Speicher eingesteckt
2.	scenario.dat / filelist.dat kann nicht geöffnet werden
3.	Es tritt ein Fehler beim Schreiben von scenario.dat / filelist.dat auf
4.	Das Wiedergabedateiformat wird nicht unterstützt
5. Es existiert keine Wiedergabedatei
6.	Es ist ein Multi-Medienplayer, aber es wurde noch keine Gruppen-ID angegeben
7.	Es gibt mehrere identische Dateidefini ionen
8.	Die Wiedergabezeit ist außerhalb des Bereichs
9.	Die im Szenario aufgelistete Datei ist nicht in der Dateiliste
10.	Das Szenario enthält 0 oder über 1000 Wiedergabedateien
11.	Es gibt 0 oder über 1000 Wiedergabedateien (nur Single-Medienplayer Typ 3)
12.	Nur die Gruppen-ID ist in der Dateiliste aufgelistet (nur Multi-Medienplayer)

Ergänzender Hinweis

Die Prüfung von USB-Speicherinhalten ermittelt nicht, ob eine Wiedergabedatei wiedergegeben werden kann.

Falls eine Datei bei aktivem Medienplayer nicht wiedergegeben werden kann, erscheint eine Fehlermeldung.

Prüfen Sie bei Durchführung der synchronisierten Wiedergabe am Multimedia-Player mit „Prüfung Sequenzdatei“ für „Einstellungen USB-Medienplayer“, ob die Datei abspielbar ist.

Netzwerkumgebung (nur Multi-Medienplayer)

■ Einrichtungsbeispiel einer LAN-Verbindung und IP-Adresse / Subnetzmaske

Verbinden Sie gemäß nachstehender Beschreibung mehrere Geräte über LAN-Kabel und richten Sie IP-Adressen / Subnetzmasken so ein, dass sich alle Anzeigegeräte in demselben Netzwerk befinden.

IP-Adresse: 192.168.10.1 Subnet-Maske: 255.255.255.0

IP-Adresse: 192.168.10.2 Subnet-Maske: 255.255.255.0

IP-Adresse: 192.168.10.3 Subnet-Maske: 255.255.255.0

IP-Adresse: 192.168.10.4 Subnet-Maske: 255.255.255.0

Hinweis

• Setzen Sie [Netzwerksteuerung] aller Displays auf [Ein]. (siehe Seite 54)
• Je nach Netzwerkumgebung kann eine Synchronisierung weitgehend verloren gehen.
• Verbinden Sie keine anderen Geräte, damit es nicht zu einem Datenstau im Netzwerk kommt.
• Wenn Sie einen Router einbinden, können Sie die Verbindung nicht einrichten. Verwenden Sie sie in demselben Subnetz.
• Verwenden Sie kein WLAN für die Verbindung, da die Wiedergabe andernfalls möglicherweise nicht normal durchgeführt werden kann.

Medienplayer starten / beenden

■ Beim einzelnen Medienplayer

Starten

1. Schließen Sie das USB-Speichergerät für den Medienplayer an.

Hinweis

- Je nach Art des USB-Speichergerätes kann es möglicherweise mit der Außenseite, z. B. einer rückseiigen Abdeckung, in Kontakt kommen und sich nicht anschließen lassen. Verwenden Sie ein handelsübliches Verlängerungskabel oder ein kleines USB-Speichergerät, das sich an dieses Gerät anschließen lässt.

USB- Anschluss USB- Speichergerät USB

1. Prüfen Sie den USB-Speicherinhalt.
2. Setzen Sie den INPUT auf [USB].

Beenden

Setzen Sie den INPUT auf einen anderen Einstellpunkt als [USB].

■ Beim Multi-Medienplayer

Starten

1. Verbinden Sie mehrere Geräte mit LAN-Kabeln. (Siehe „Einrichtungsbeispiel einer LAN-Verbindung und IP-Adresse / Subnetzmaske“, Seite 93)
2. Schließen Sie an jedes Anzeigegerät ein USB-Speichergerät für den Medienplayer an.
3. Die USB-Speicherinhalte werden an jedem Anzeigegerät geprüft.
4. Setzen Sie den INPUT für Slave auf [USB].
5. Setzen Sie den INPUT für Master auf [USB].

Beenden

Setzen Sie den INPUT für Master auf einen anderen Einstellpunkt als [USB].

Wiedergabefunktion fortsetzen

Nach Beendigung des Medienplayers hängt die fortzusetzende Datei bei weiterer Wiedergabe von der Einstellung unter [Einstellungen USB-Medienplayer] – [Wiedergabe fortsetzen] ab.

Bei Einstellung auf [Ein]:

Die vor Beendigung des Medienplayers wiedergegebene Datei wird von Anfang an wiedergegeben.

Bei Einstellung auf [Aus]:

Die Wiedergabe startet bei der ersten Datei des Szenarios.

Hinweis

• Die Funktion zur Wiedergabefortsetzung wird beibehalten, bis das Gerät ausgeschaltet oder das USB-Speichergerät entfernt wird.

ID der

Fernbedienungsfunktion

Wenn Sie diese Fernbedienung benutzen wollen, um ein bestimmtes Display unter mehreren anderen zu bedienen, können Sie die ID der Fernbedienung ändern. In diesem Fall müssen Sie die ID der Fernbedienung so ändern, dass sie mit der ID-Nummer des betreffenden Displays übereinstimmt, die unter [Display ID] festgelegt ist. Gehen Sie wie folgt vor:

Hinweis

- Zur Nutzung dieser Funktion kaufen Sie bitte eine separat erhältliche ID-Fernbedienung.

Objektmodell: N2QAYA000093

1 2 3 4 5 6 7 8 9 FUNCTION GROUP 0 ID SET ON/OFF ID MODE Panasonic DISPLAY

ID-Nummer der Fernbedienung festlegen

1 [Controller ID function] auf [On] stellen.

(siehe Seite 69)

- Wenn das Menü [Options] angezeigt wird, können Sie mit der Fernbedienung arbeiten, auch wenn die ID nicht übereinstimmt.

2 Den Schalter der Fernbedienung auf schalten.

3 Die Fernbedienung auf das Display richten, das mit ihr bedient werden soll, dann drücken.

ID Set Display ID 0 Controller ID ?

4 Eine der Zifferntasten <0> - <9> drücken.

Zum Festlegen der Zehnerstelle.

5 Eine der Zifferntasten <0> - <9> drücken.

Zum Festlegen der Einerstelle.

• Die Schritte 3 bis 5 müssen innerhalb von 5 Sekunden ausgeführt werden.
- Sie können eine Nummer im Bereich von 0 bis 100 nehmen.

Beispiel:

• Die ID soll auf „1“ gesetzt werden: Nach Schritt 3 auf <0> und dann auf <1> drücken.
• Die ID soll auf „12“ gesetzt werden: Nach Schritt 3 auf <1> und dann auf <2> drücken.
• Die ID soll auf „100“ gesetzt werden: Nach Schritt 3 auf <1> <0> <0> drücken.

Abbruch der Einstellung der ID-Nummer der Fernbedienung

Sie können die Fernbedienung auch dann benutzen, wenn die ID nicht mit der ID übereinstimmt, die in [Display ID] festgelegt ist.

Länger als 3 Sekunden auf drücken.

Das hat dieselbe Wirkung wie Drücken auf <0> <0>.

Hinweis

- Die ID der Fernbedienung kann nicht verwendet werden, wenn [Display ID] auf einen anderen Wert gestellt ist als „0“ und wenn die ID der Fernbedienung nicht mit der Nummer in [Display ID] übereinstimmt. (siehe Seite 69)

Zeichen eingeben

Bei einigen Einstellungen ist es erforderlich, Zeichen einzugeben.

Um Text einzugeben, wählen Sie die Zeichen mit der Tastatur, die auf dem Bildschirm eingeblendet wird.

Beispiel: Profilname eingeben ([Speicher sichern])

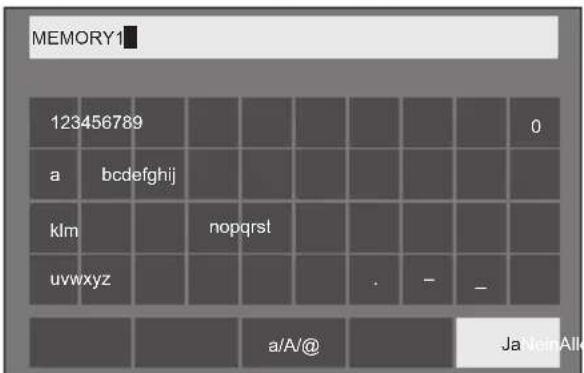

MEMORY1 123456789 a bcdefghij klm nopqrst uvwxyz . a/A/@ Ja JeinAll

Der Standard-Profilname lautet [MEMORY1]; als Beispiel ändern wir ihn zu [MY PICTURE].

1 [Alle lösch] mit ▲▼ auswählen und drücken.

MEMORY1

Der gesamte Text wird gelöscht.

Um einzelne Zeichen zu löschen, [Löschen] auswählen.

2 Wählen Sie mit ▲▼ [▶A / @] und drücken Sie .

Schaltet die Tastatur auf Eingabe mit Großbuchstaben.

Mit jeder Betätigung der Taste schaltet die Tastatur um zu Kleinbuchstaben, Großbuchstaben und Symbolen.

3 Wählen Sie mit ▲▼ [M] und drücken Sie .

M

Wiederholen Sie diesen Schritt zur Eingabe des nächsten Zeichens.

4 Wählen Sie mit ▲▼▶Leertaste und drücken Sie .

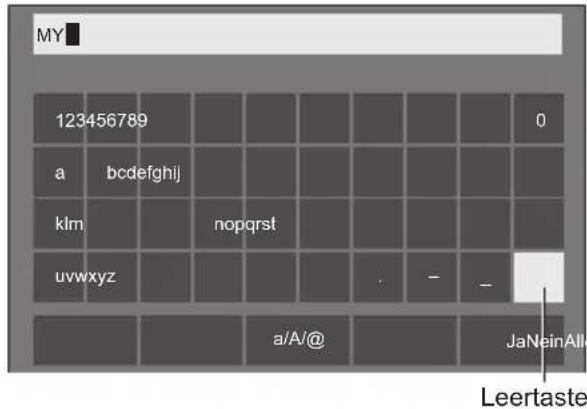

MY 123456789 a bcdefghij klm nopqrst uvwxyz a/A/@ JaNeinAllk Leertaste

Wählen Sie zur Eingabe von [PICTURE] die Zeichen, wie in Schritt 3 beschrieben wurde.

5 Nach Eingabe des Profilnamens wählen Sie mit ▲▼◀[Ja] und drücken .

MY PICTURE 1 2 3 4 5 6 7 8 9 a b c d e f g h i j k l m n o p q r s t u v w x y z . - - - a/A/@ Ja /en All

- Soll das Profil nicht gespeichert werden, wählen Sie [Nein].

Dieses Gerät kann die in der nachstehenden Tabelle aufgelisteten Videosignale anzeigen.

Videosignal

Entsprechendes Signal	Auflösung (Punkte)	Abtastfrequenz Dot Clock		frequenz (MHz)	Format*3
		Horizontal (kHz)	Vertical (Hz)
NTSC/NTSC4.43/PAL-M/PAL60	720 × 480i 15,7 59,9 - V
PAL/PAL-N/SECAM 720 × 576i 15,6 50,0 - V
525i(480i) 720 × 480i 15,7 59,9 13,5 R/Y
625i(576i) 720 × 576i 15,6 50,0 13,5 R/Y
525i(480i) 720(1440) × 480i *2	15,7 59,9 27,0 D/H/DL
625i(576i) 720(1440) × 576i *2	15,6 50 0 27,0 D/H/DL
525p(480p) 720 × 480 31,5 59,9 27,0 R/Y/D/H/DL
625p(576p) 720 × 576 31,3 50,0 27,0 R/Y/D/H/DL
750(720)/60p	1 280 × 720	45,0	60,0	74,3	R/Y/D/H/DL
750(720)/50p	1 280 × 720	37,5	50,0	74,3	R/Y/D/H/DL
1 125(1 080)/60i*1	1 920 × 1 080i	33,8 60,0 74,3 R/Y/D/H/DL
1 125(1 080)/50i	1 920 × 1 080i	28,1	50,0	74,3	R/Y/D/H/DL
1 125(1 080)/24p	1 920 × 1 080	27,0	24,0	74,3	R/Y/D/H/DL
1 125(1 080)/24PsF	1 920 × 1 080i	27,0 48,0 74,3 R/Y
1 125(1 080)/25p	1 920 × 1 080	28,1	25,0	74,3	R/Y/D/H/DL
1 125(1 080)/30p	1 920 × 1 080	33,8	30,0	74,3	R/Y/D/H/DL
1 125(1 080)/60p	1 920 × 1 080	67,5	60,0	148,5	R/Y/D/H/DL
1 125(1 080)/50p	1 920 × 1 080	56,3	50,0	148,5	R/Y/D/H/DL

PC-Signal

Entsprechendes Signal	Auflösung (Punkte)	Abtastfrequenz Dot Clock		frequenz (MHz)	Format*3
		Horizontal (kHz)	Vertical (Hz)
VESA400^*7	640 × 400	31,5 70,1 25,2	R/Y/D/H	H/DL
		37,9 85,1 31 5	R/Y/D/H	H/DL
VGA^*7	640 × 480	31,5 59,9 25,2	R/Y/D/H	H/DL
		35,0 66,7 30,2	R/Y/D/H	H/DL
		37,9 72,8 31,5	R/Y/D/H	H/DL
		37,5 75,0 31,5	R/Y/D/H	H/DL
		43,3 85,0 36,0	R/Y/D/H	H/DL
SVGA^*7	800 × 600	35,2 56,3 36,0	R/Y/D/H	H/DL
		37,9 60,3 40,0	R/Y/D/H	H/DL
		48,1 72,2 50,0	R/Y/D/H	H/DL
		46,9 75,0 49,5	R/Y/D/H	H/DL
		53,7 85,1 56,3	R/Y/D/H	H/DL
MAC16^*7	832 × 624 49,7 74,6 57,3	R/Y/D/H	H/DL
852 × 480 852 × 480 31,5 59,9 34,2 D/H/DL
XGA^*7	1 024 × 768	39,6 50,0 51,9 D/H/DL
		48,4 60 0 65 0	R/Y/D/H	H/DL
		56,5 70,1 75 0	R/Y/D/H	H/DL
		60,0 75,0 78,8	R/Y/D/H	H/DL
		65,5 81,6 86,0	R/Y/D/H	H/DL
		68,7 85,0 94,5	R/Y/D/H	H/DL
WSVGA	1 066 × 600	37,6 59,9 53,0 D/H/DL
MXGA^*7	1 152 × 864	53,7 60,0 81,6	R/Y/D/H	H/DL
		64,0 70,0 94,2	R/Y/D/H	H/DL
		67,5 74,9 108,0	R/Y/D/H	H/DL
		77,1 85,0 119,7	R/Y/D/H	H/DL
MAC21^*7	1 152 × 870	68,7 75,1 100,0	R/Y/D/H	H/DL
1 280 × 720*7	1 280 × 720	44,8 59,9 74,5	R/Y/D/H	H/DL
1 280 × 768*7	1 280 × 768	39,6 49,9 65,3	R/Y/D/H	H/DL
		47,7 60,0 80,1	R/Y/D/H	H/DL
		47,8 59,9 79,5	R/Y/D/H	H/DL
1 280 × 800*7	1 280 × 800	41,3 50 0 68 0	R/Y/D/H	H/DL
		49,3 59,9 71,0	R/Y/D/H	H/DL
		49,7 59,8 83,5	R/Y/D/H	H/DL
MSXGA*7	1 280 × 960	60,0 60,0	108,0 R/Y/D/H/DL
		85,9 85,0	148,5 R/Y
SXGA*7	1 280 × 1 024	64,0 60,0	108,0 R/Y/D/H/DL
		80,0 75,0	135,0 R/Y/D/H/DL
		91,1 85,0	157,5 R/Y/D/H/DL
1 360 × 768 1 360 × 768		47,7 60,0	85,5 D/H/DL
		47,7 60,0	84,7 D/H/DL
		47,7 59 8	84 8 D/H/DL
1 366 × 768*7	1 366 × 768	39,6 50,0	69,9 D/H/DL
		48,4 60,0	86,7 R/Y/D/H/DL
		48,0 60,0	72,0 R/Y/D/H/DL
		39,6 49,9	69,0 R/Y/D/H/DL
		47,7 59,8	85,5 R/Y/D/H/DL
SXGA+*7	1 400 × 1 050	65,2 60,0	122,6 D/H/DL
		82,2 75,0	155,9 R/Y/D/H/DL
WXGA+*7	1 440 × 900	55,5 59,9	88,8 R/Y/D/H/DL
		55,9 59,9	106,5 R/Y/D/H/DL
1 600 × 900*7	1 600 × 900	46,3 50,0	97,0 D/H/DL
		60,0 60,0	108,0 D/H/DL
		55,9 60,0	118,3 D/H/DL
		56,0 60,0	119,0 D/H/DL
WSXGA+*7	1 680 × 1 050 65,3 60	0 146,3 R/Y/D/H/DL
UXGA*7	1 600 × 1 200*4	75,0 60 0	162,0 R/Y/D/H/DL
1 920 × 1 080*7	1 920 × 1 080*5	66,6 59,9	138,5 R/Y/D/H/DL
	1 920 × 1 080 67,5 60	0 148,5 R/Y/D/H/DL
WUXGA*7	1 920 × 1 200*4*6	74,0 60,0	154,0 R/Y/D/H/DL

*1: Wenn das Signal 1 125(1 035)/60i eingegeben wird, wird es als 1 125(1 080)/60i angezeigt.
*2: Nur Pixel-Wiederholsignal (Pixeltaktfrequenz von 27,0 MHz)
*3: Signale zum Repräsentieren von Formaten sind wie folgt.

V : Composite Video (VIDEO IN)

R : D-sub RGB (RGB IN, PC IN)

Y : YCbCr/YPbPr (COMPONENT IN, PC IN)

D: DVI-D (DVI-D IN)

H: HDMI (HDMI 1, HDMI 2)

DL : DIGITAL LINK (DIGITAL LINK) (nur LF80 Serie)

Der analoge Eingang unterstützt onG und onY.

*4: Angezeigt mit Bildelementen, die im Bildverarbeitungskreislauf ausgedünnt wurden.

*5: Basierend auf dem Standard VESA CVT-RB (Reduced Blanking).

*6: Nicht unterstützt wenn [DIGITAL LINK Modus] auf [Große Reichweite] gestellt ist.

*7: Das Bild wird möglicherweise nicht korrekt angezeigt, wenn das PC-Signal über die Eingänge COMPONENT IN/RGB IN zugeführt wird.

Hinweis

• Ein automatisch erkanntes Signalformat wird möglicherweise anders angezeigt als das tatsächliche Eingangssignal.
• [i] hinter der Anzahl an Auflösungspunkten steht dies für das Interlace-Signal.
• Wenn ein 1 125(1 080)/30PsF- und ein 1 125(1 080)/25PsF-Signal eingegeben werden, werden sie als 1 125(1 080)/60i- und 1 125(1 080)/50i-Signal verarbeitet und dann angezeigt.

Werkseinstellungen

Sie können die in den folgenden Menüs festgelegten Einstellungen / Einstellwerte auf die Werkseinstellungen zurücksetzen:

[Bild], [Ton], [Konfiguration], [Position], [Options]

■ Fernbedienung

1 Um das Menü [Konfiguration] anzuzeigen, auf drücken.

2 [OSD Sprache] mit ▲ auswählen und länger als 3 Sekunden auf drücken.

Der folgende Bildschirm wird angezeigt.

Options Display serial number Software licenses USB data cloning Shipping

3 [Shipping] mit ▲ auswählen und drücken.

Shipping YES NO

4 Wählen Sie mit ◀[YES] und drücken Sie .

Es wird die Meldung [Shipping (Wait a moment)] angezeigt.

5 Wenn die Meldung [Please turn off the power] angezeigt wird, durch Drücken auf das Gerät ausschalten.

Gerät

1 Drücken Sie mehrmals auf

, damit das Menü [Konfiguration] angezeigt wird.

2 Wählen Sie mit ▲ [OSD Sprache] und halten Sie länger als 5 Sekunden gedrückt.

3 [YES] mit <- (Gerät)> oder <+ (Gerät)> auswählen und dann drücken.

Es wird die Meldung [Shipping (Wait a moment)] angezeigt.

4 Wenn die Meldung [Please turn off the power] angezeigt wird, durch Drücken auf das Gerät ausschalten.

Klonen von Daten

An einem einzigen Anzeigegerät eingestellte Menüoptionen und angepasste Werte können über ein USB-Speichergerät zu mehreren Anzeigegeräten kopiert werden.

■ Daten, die kopiert werden können

Einstellungen und Werte in den Menüs [Bild], [Ton], [Konfiguration], [Position] und [Options]

- Die folgenden Daten können nicht kopiert werden. Sie müssen an jedem Anzeigegerät einzeln eingestellt werden.

[Datum und Uhrzeit]

Einstellung bei [Netzwerk-Einstellungen] - [LAN Einstellungen]

Display-ID unter [Options] – [Display ID]

■ Unterstützte Geräte

• Es werden handelsübliche USB-Speichergeräte unterstützt. (Geräte mit Sicherheitsfunktionen werden nicht unterstützt.)
• USB-Speichergeräte, die nicht in FAT16 oder FAT32 formatiert sind, können nicht genutzt werden.
• Es wird eine USB-Speichergröße von bis zu 32 GB unterstützt.
• Es werden nur Konfigura ionen mit einer einzigen Partition unterstützt.

Hinweis

• Wenn sich die Bildschirmgrößen/Serien (LF8, LF80) beim Display unterscheiden, arbeitet die Cloning-Funktion nicht. Benutzen Sie Geräte der normalen Bildschirmgrößen/Serie.
• Zur Anzeige des [USB data cloning]-Menüs wird die Fernbedienung benötigt. Gerätetasten können nicht zur Anzeige des Menüs verwendet werden.
• Stellen Sie den Eingang auf einen anderen Einstellpunkt als [USB] ein und führen Sie das Klonen der Daten durch.

Anzeigedaten zum USB-Speichergerät kopieren

1 Stecken Sie das USB-Speichergerät auf den USB-Anschluss unten am Display.

USB-Anschluss USB-Speichergerät USB

Hinweis

• Je nach Art des USB-Speichergerätes kann es möglicherweise mit der Außenseite, z. B. einer rückseitigen Abdeckung, in Kontakt kommen und sich nicht anschließen lassen. Verwenden Sie ein handelsübliches Verlängerungskabel oder ein kleines USB-Speichergerät, das sich an dieses Gerät anschließen lässt.
• Falls das USB-Speichergerät mit den zu klonenden Daten im eingeschalteten Zustand angeschlossen wird, wird die Meldung [Select Copy Type] in Schritt 5 angezeigt. Wählen Sie [Display → USB Memory]. Beim Kopieren der Daten werden die gespeicherten Daten überschrieben.
• Treten Fehler beim Speichern oder Lesen vom USB-Speichergerät auf, erscheint eine Fehlermeldung.
• Wenn der Bildschirm [Select Copy Type] nicht angezeigt wird, Schritte 2 bis 4 ausführen, um ihn aufzurufen.

2 Rufen Sie mit der -Taste das [Konfiguration]-Menü auf.

3 Wählen Sie mit ▲ [OSD Sprache] und halten Sie länger als 3 Sekunden gedrückt.

Der folgende Bildschirm wird angezeigt.

Options Display serial number Software licenses USB data cloning Shipping

4 Wählen Sie mit ▲ USB data cloning] und drücken Sie .

5 Wählen Sie mit ▲ [Display → USB Memory] und drücken Sie .

6 Wählen Sie mit ◀[YES] und drücken Sie .

Daten werden jetzt zum USB-Speichergerät kopiert.

Data to USB Memory The data will be overwritten when any data exists originally. Are you OK to write the data? YES NO.

Die folgende Meldung wird nach Abschluss des Kopiervorgangs angezeigt.

7 Nach Abschluss des Kopiervorgangs trennen Sie das USB-Speichergerät vom USB-Anschluss.

Kopieren von Daten auf USB-Speichergerät zum Anzeigegerät

1 Schließen Sie das USB-Speichergerät mit den zu kopierenden Daten an den USB-Anschluss des Anzeigegeräts an (siehe Schritt 1 auf Seite 100).

Hinweis

• Falls das USB-Speichergerät mit den zu klonenden Daten im eingeschalteten Zustand angeschlossen wird, wird die Meldung [Select Copy Type] in Schritt 5 angezeigt. Wählen Sie [USB Memory → Display].
• Wenn der Bildschirm [Select Copy Type] nicht angezeigt wird, Schritte 2 bis 4 ausführen, um ihn aufzurufen.

2 Rufen Sie mit der -Taste das [Konfiguration]-Menü auf.

3 Wählen Sie mit ▲ [OSD Sprache] und halten Sie länger als 3 Sekunden gedrückt.

Der folgende Bildschirm wird angezeigt.

Options Display serial number Software licenses USB data cloning Shipping

4 Wählen Sie mit ▲ [USB data cloning] und drücken Sie .

5 Wählen Sie mit ▲ USB Memory → Display] und drücken Sie .

6 Wählen Sie mit ◀[YES] und drücken Sie .

Daten werden jetzt zum Anzeigegerät kopiert.

Data from USB Memory Do you copy the data? YES NO

Die folgende Meldung wird nach Abschluss des Kopiervorgangs angezeigt.

Cloning finished. Please turn off the power.

7 Nach Abschluss des Kopiervorgangs trennen Sie das USB-Speichergerät vom USB-Anschluss.

8 Drücken Sie , um das Gerät auf AUS zu schalten, und schalten Sie dann das Gerät wieder auf EIN.

Der kopierte Inhalt wird für das Anzeigegerät übernommen.

- Wird in Schritt 7 der USB-Speicher nicht entfernt, wird die Meldung [Select Copy Type] angezeigt, wenn das Display wieder eingeschaltet wird.

Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen.

Störung Prüfen
Bild Ton				Elektrische GeräteAutomobile, MotorräderFluoreszenzröhren
	Bildstörungen		Tonstörungen
	Normales Bild		Kein Ton	Lautstärkepegel(Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.)
	Kein Bild Kein			Nicht an einer Netzsteckdose angeschlossenNetzschalter nicht eingeschaltetEinstellung des Kontrasts und der Helligkeit/des Lautstärkepegels(Überprüfen Sie es, indem Siedrücken oder die Taste Standby auf der Fernbedienung)
	Kein Bild Norm			Beim Signaleingang von einem unzulässigen Farbsystem, einer Fernsehnorm oder einer Frequenz wird nur die Eingangsbuchse angezeigt.
	Keine Farbe N		Ton	Farbsteuerungen sind auf den Mindestwert eingestellt (siehe Seite 38, 41)
Das Gerät schaltet sich unerwartet automatisch ab.				Prüfen Sie die Einstellungen von [Ausschalten bei fehlendem Signal], [HDMI1 Power Management], [HDMI2 Power Management], [DIGITAL LINK Power Management]*, [DVI-D Power Management], [PC Power Management] und [Ausschalten bei Nich betätigung]. Es kann sein, dass eine der Einstellungen auf [Ein] geschaltet ist.(siehe Seite 50)*: Nur LF80 Serie
Die Netzanzeige blinkt rot.				Es besteht die Möglichkeit einer Fehlfunktion. Bitte wenden Sie sich an ein zugelassenes Kundendienstzentrum.
Es können keine Bedienungsvorgänge mit der Fernbedienung durchgeführt werden.				Überprüfen Sie, ob sich die Batterien vollständig entladen haben.Falls dies nicht der Fall ist, überprüfen Sie, ob die Batterien richtig eingelegt wurden.Überprüfen Sie, ob der Fernbedienungssensor einer Außenlichtquelle oder einer starken Leuchtstofflampe ausgesetzt ist.Prüfen Sie, ob sich Hindernisse zwischen dem Fernbedienungssensor und der Fernbedienung befinden.Falls der Installationszustand normal ist, ziehen Sie den Fernbedienungssensor bei Benutzung an der Randseite des Hauptgerätes heraus.Überprüfen Sie, ob eine Fernbedienung verwendet wird, die speziell für Gebrauch mit diesem Gerät konzipiert ist.(Das Gerät kann nicht mit einer anderen Fernbedienung gesteuert werden.)Überprüfen Sie, ob eine andere Option als [Off] in [Controller user level] im Menü [Options] ausgewählt ist.(siehe Seite 68)Prüfen Sie, ob [Controller ID function] im Menü [Options] auf [On] gestellt ist. (siehe Seite 69)Prüfen Sie, ob der-Schalter aufgesetzt ist. (bei Verwendung einer ID-Fernbedienung)(siehe Seite 95)
[Die [Controller ID function]-Funktion kann nicht benutzt werden.(Bei Verwendung einer ID-Fernbedienung)				Prüfen Sie, ob [Controller ID function] auf [On] geschaltet ist, oder obaufgeschaltet ist.(siehe Seite 69)(Falls [Controller ID function] auf [On] geschaltet ist, müssen Sieaufschalten und die ID-Nummer festlegen.)
Das Bild auf dem Bildschirm ist oben oder unten abgeschnitten.				Stellen Sie die Posi ion des Bildes auf dem Bildschirm ein.(siehe Seite 35, 36)
Auf dem Bildschirm gibt es oben und unten Bereiche, auf denen das Bild nicht angezeigt wird.				Bei Verwendung eines Videosoftwareprogramms (wie etwa eines Kinoformatprogramms) mit einem Bildschirm, der breiter als der Bildmodus 16:9 ist, entstehen leere, bildfreie Streifen am oberen und unteren Rand des Bildschirms.
Teile des Gerätes werden heiß.				Selbst wenn sich die Temperatur von Teilen der Vorder-, Ober- und Rückseite erhöht hat, stellt dieser Temperaturanstieg kein Problem hinsichtlich der Leistung oder Qualität dar.
Manchmal wird kein Bild angezeigt oder kein Klang ausgegeben.				Bei Eingabe von HDMI- oder DVI-Signalen in das Display über einen Wahlschalter oder Verteiler werden Klang oder Bilder je nach dem verwendeten Wahlschalter oder Verteiler eventuell nicht normal ausgegeben.Dies lässt sich ggf. durch Aus- und Wiedereinschalten des Gerätes oder durch Austausch des Wahlschalters oder Verteilers verbessern.
Über RS-232C ist keine Steuerung möglich (LF8 Serie)				Überprüfen Sie, dass die Verbindung ordnungsgemäß hergestellt worden ist. (siehe Seite 19)
Über RS-232C ist keine Steuerung möglich (LF80 Serie)				Überprüfen Sie, dass die Verbindung ordnungsgemäß hergestellt worden ist.(siehe Seite 19)Steuerung via RS-232C über den Anschluss SERIAL IN des Displays:Prüfen Sie, dass [Netzwerk-Einstellungen] - [Serielle-Steuerung] auf [SERIAL IN] gestellt ist.Für RS-232C-Steuerung per Twisted-Pair-Kabel:Prüfen Sie, dass [Netzwerk-Einstellungen] - [Serielle-Steuerung] auf [DIGITAL LINK] gestellt ist,[Netzwerksteuerung] auf [Ein] und [DIGITAL LINK Modus] auf [Auto], [DIGITAL LINK] oder [Große Reichweite].(siehe Seite 54, 56)
Über LAN ist keine Steuerung möglich (LF8 Serie)				Überprüfen Sie, dass die Verbindung ordnungsgemäß hergestellt worden ist.(siehe Seite 72)Für die Steuerung per Webbrowser oder per Befehl prüfen Sie, dass [Netzwerksteuerung] auf [Ein] gestellt ist.(siehe Seite 54)Überprüfen Sie, dass [LAN Einstellungen] ordnungsgemäß eingestellt ist.(siehe Seite 55)Bei Verbindung mit einem Gerät von AMX oder Crestron Electronics, Inc stellen Sie [AMX D.D.] oder [Crestron ConnectedTM] so ein, dass es dem benutzten Gerät entspricht.(siehe Seite 57)
Über LAN ist keine Steuerung möglich (LF80 Serie)				Überprüfen Sie, dass die Verbindung ordnungsgemäß hergestellt worden ist.(siehe Seite 72)Für die Steuerung per Webbrowser oder per Befehl prüfen Sie, dass [Netzwerksteuerung] auf [Ein] gestellt ist.(siehe Seite 54)Überprüfen Sie, dass [LAN Einstellungen] ordnungsgemäß eingestellt ist.(siehe Seite 55)Bei Verbindung mit einem Gerät von AMX, Extron oder Crestron Electronics, Inc., stellen Sie [AMX D.D.], [Extron XTP] oder [Crestron ConnectedTM] gemäß dem Gerät ein, das benutzt wird.(siehe Seite 57)Prüfen Sie die Informationen unter [DIGITAL LINK Status] - [Signalqualität], um den Status des LAN-Kabels zu überprüfen, z. B. daraufhin, ob das LAN-Kabel möglicherweise nicht angeschlossen ist oder nicht abgeschirmt ist.(siehe Seite 56)
Über den Anschluss [DIGITAL LINK] erfolgt keine Bildanzeige und keine Tonausgabe. (LF80 Serie)				Überprüfen Sie, dass die Verbindung zwischen Videogerät (Ausgang) und Twisted-Pair-Kabel und zwischen Twisted-Pair-Kabel und diesem Produkt ordnungsgemäß hergestellt ist.(siehe Seite 73)Prüfen Sie, dass [DIGITAL LINK Modus] nicht auf [Ethernet] gestellt ist.(siehe Seite 56)

LCD-Displaypanel

Störung Prüfung
Der Bildschirm wird leicht verdunkelt, wenn helle Bilder mit minimalen Bewegungen angezeigt werden.	Bei Anzeige eines Fotos, des Standbilds eines Computers oder eines anderen Bilds mit minimalen Bewegungen über einen längeren Zeitraum hinweg wird der Bildschirm geringfügig abgedunkelt. Diese Maßnahme dient dazu, das Risiko von Einbrennen auf dem Bildschirm zu reduzieren, wodurch die Lebensdauer des Bildschirms verkürzt wird: Diese Verdunkelung ist daher kein Anzeichen einer Funktionsstörung.
Es dauert eine Weile, bis das Bild angezeigt wird.	Das Gerät verarbeitet die verschiedenen Signale digital, um ästhetisch zufriedenstellende Bilder zu erzeugen. Daher dauert es manchmal einen kurzen Moment, bis das Bild angezeigt wird, nachdem das Gerät eingeschaltet oder der Signaleingang umgeschaltet wurde.
Die Bildränder flimmern.	Aufgrund der Charakteristiken des Systems, das zum Treiben des Bildschirms verwendet wird, können die Bildränder bei schnellbeweglichen Bildstellen anscheinend flimmern: Dies ist normal, und weist nicht auf eine Funktionsstörung hin.
Auf dem Bildschirm können rote, blaue, grüne und schwarze Flecken erscheinen.	Dies ist eine Eigenschaft von Flüssigkristallanzeigen und ist unproblematisch. Die Flüssigkristallanzeige ist ein technisches Hochpräzisionsprodukt, das Ihnen eine feine Bildauflösung bietet. Es kann vorkommen, dass einige inaktive Pixel als rote, blaue, grüne oder schwarze Fixpunkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies die Leistung Ihres LCD-Displays nicht beeinträchtigt.
Einbrennen tritt auf	Einbrennen des Bildes könnte die Folge sein. Wird auf dem LCD Display über eine längere Zeit ein unbewegtes Bild angezeigt, könnte dieses Bild auf dem Bildschirm verharren. Es wird aber verschwinden, wenn für eine Weile bewegte Bilder angezeigt werden. Dabei handelt es sich nicht um eine Funktionsstörung.

Dieses LCD-Display verwendet ein spezielles Verfahren zur Bildverarbeitung. Daher kann je nach Eingangssignal eine geringfügige Zeitverschiebung zwischen Bild und Ton auftreten. Dies ist jedoch keine Fehlfunktion.

Technische Daten

Modell-Nr.

42-Zoll-Modell	TH-42LF8W
49-Zoll-Modell	TH-49LF8W
55-Zoll-Modell	TH-55LF8W
42-Zoll-Modell	TH-42LF80V
49-Zoll-Modell	TH-49LF80V
55-Zoll-Modell	TH-55LF80V

Nennaufnahme

42-Zoll-Modell

145 W (LF8)

155 W (LF80)

49-Zoll-Modell

160 W (LF8)

175 W (LF80)

55-Zoll-Modell

185 W (LF8)

190 W (LF80)

Ausgeschalteter Zustand

0,3 W

Betriebsbereitschaft

0,5 W

LCD-Displaypanel

42-Zoll-Modell

106-cm (42-Zoll) IPS-Panel (Edge LED-Hintergrundbeleuchtung), Bildseitenverhältnis 16:9

49-Zoll-Modell

124-cm (49-Zoll) IPS-Panel (Edge LED-Hintergrundbeleuchtung), Bildseitenverhältnis 16:9

55-Zoll-Modell

140-cm (55-Zoll) IPS-Panel (Edge LED-Hintergrundbeleuchtung), Bildseitenverhältnis 16:9

Bildschirmgröße

42-Zoll-Modell

927 mm (W) × 521 mm (H) × 1 064 mm (diagonal) / 36,5" (B) × 20,5" (H) × 41,9" (diagonal)

49-Zoll-Modell

1 073 mm (W) × 604 mm (H) × 1 232 mm (diagonal) / 42,2" (B) × 23,7" (H) × 48,5" (diagonal)

55-Zoll-Modell

1 209 mm (W) × 680 mm (H) × 1 387 mm (diagonal) / 47,6" (B) × 26,7" (H) × 54,6" (diagonal)

(Anzahl Pixel)

2 073 600 (1 920 (B) × 1 080 (H))

Abmessungen (B × H × T)

42-Zoll-Modell

947 mm × 541 mm × 72 mm (57 mm: ohne Griffe) /37,3" × 21,3" × 2,8" (2,3": ohne Griffe)

49-Zoll-Modell

1 093 mm × 623 mm × 72 mm (57 mm: ohne Griffe) /43,1" × 24,6" × 2,8" (2,3": ohne Griffe)

55-Zoll-Modell

1 229 mm × 699 mm × 72 mm (57 mm: ohne Griffe) /48,4" × 27,6" × 2,8" (2,3": ohne Griffe)

Gewicht

42-Zoll-Modell

ca. 15,3 kg 33,8 lbs Netto

49-Zoll-Modell

ca. 19 kg 41,9 lbs Netto

55-Zoll-Modell

ca. 24,7 kg 54,5 lbs Netto

Netzspannung

220 - 240 V Wechselstrom, 50/60 Hz

Betriebsbedingungen

Temperature

0°C bis 40°C (32°F bis 104°F)*1

Feuchtigkeit

20 % bis 80 % (nicht kondensierend)

Bedingungen bei Lagerung

Temperatur

-20°C bis 60°C (-4°F bis 140°F)

Luftfeuchtigkeit

20 % bis 80 % (nicht kondensierend)

Anschlussbuchsen

HDMI 1

HDMI 2

Typ-A-Anschluss*2 × 2

Audiosignal:

Linear-PCM (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)

DVI-D IN

DVI-D 24 Stifte:

Entspricht DVI Revision 1.0

Inhaltsschutz:

Kompatibel mit HDCP 1.1

DVI-D OUT

DVI-D 24 Stifte:

Entspricht DVI Revision 1.0

Inhaltsschutz:

Kompatibel mit HDCP 1.1

COMPONENT/RGB IN

Y/G

BNC-Anschluss 1,0 Vp-p (75 Ω) (mit Sync)

P_B/C_B/B

BNC-Anschluss 0,7 Vp-p (75 Ω) (ohne Sync)

PR/CR/R

BNC-Anschluss 0,7 Vp-p (75 Ω) (ohne Sync)

VIDEO IN

VIDEO

BNC-Anschluss 1,0 V [p-p] (75 Ω)

Auch verwendet als Y/G-Anschluss

PC IN

High-Density Mini D-sub 15 polig:

Kompatibel mit DDC2B

Y/G:

1,0 Vss (75 Ω) (mit Sync)

0,7 Vss (75 Ω) (ohne Sync)

P_B/C_B/B:

0,7 Vp-p (75 Ω) (mit Sync)

P_R/C_R/R:

0,7 Vp-p (75 Ω) (mit Sync)

HD/VD:

1,0 - 5,0 Vss (hochohmig)

AUDIO1 IN

Stereo Minibuchse (M3) 0,5 Vrms

Gemeinsam benutzt mit DVI-D IN und PC IN

AUDIO2 IN

Stereo-Minibuchse (M3) 0,5 Vrms

Gemeinsam benutzt mit COMPONENT/RGB IN

und VIDEO IN

AUDIO OUT

Stereo-Minibuchse (M3) 0,5 Vrms

Ausgang: Variabel (-∞ bis 0 dB)

(1 kHz 0 dB Eingang, 10 kΩ Belastung)

SERIAL IN

Anschluss für externe Steuerung

D-sub 9 Pin:

RS-232C kompatibel

SERIAL OUT

Anschluss für externe Steuerung

D-sub 9 Pin:

RS-232C kompatibel

LAN (LF8 Series)

Für RJ45-Netzwerkverbindungen,

kompa ibel mit PJLink

Kommunikationsmethode:

RJ45 10BASE-T/100BASE-TX

DIGITAL LINK/LAN (LF80 Series)

Für RJ45-Netzwerk-Verbindungen, kompatibel mit PJLink

Kommunikationsart:

RJ45 100BASE-TX

IR IN

Stereo-Ministecker (M3)

IR OUT

Stereo-Ministecker (M3)

USB

Typ-A USB Anschluss

5 V Gleichspannung / 1 A (USB 3.0 wird nicht unterstützt.)

Ton

Lautsprecher

96 mm × 27 mm × 2 Stück

Audioausgang

20 W [10 W + 10 W] (10 % THD)

Sender der Fernbedienung

Stromversorgung

Gleichstrom 3 V (Batterie (Typ AAA/R03/UM4) × 2)

Reichweite

Ca. 7 m (22,9 ft)

(wenn direkt vor dem Fernbedienungssensor betrieben)

Gewicht

Ca. 63 g / 2,22 lbs (einschließlich Batterien)

Abmessungen (B × H × T)

44 mm × 105 mm × 20,5 mm / 1,74" × 4,14" × 0,81"

*1: Umgebungstemperatur zur Benutzung dieses Gerätes in großen Höhen (1 400 m (4 593 ft) und höher, aber weniger als 2 800 m (9 186 ft) über dem Meeresspiegel): 0°C bis 35°C (32°F bis 95°F)

*2: VIERA LINK wird nicht unterstützt.

Hinweis

• Änderungen vorbehalten. Für die Abmessungen und das Masse sind nur Richtwerte angegeben.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Richtlinien. EN55022, EN55024, EN61000-3-2, EN61000-3-3.

Dieses Produkt beinhaltet folgende Software:

(1) Unabhängig von der oder für die Panasonic Corporation entwickelte Software,
(2) Software, die Dritten gehört, und der Panasonic Corporation lizenziert wurde,
(3) Software, die unter der GNU General Public License, Version 2.0 (GPL V2.0), lizenziert ist,
(4) Software, die unter der GNU LESSER General Public License, Version 2.1 (LGPL V2.1), lizenziert ist, und/oder
(5) Open-Source-Software, bei der es sich nicht um unter der GPL V2.0 und/oder LGPL V2.1 lizenzierte Software handelt.

Die Software der Kategorien (3) bis (5) wird in der Hoffnung verbreitet, dass sie nützlich ist, jedoch OHNE JEGLICHE ZUSICHERUNGEN bereitgestellt, sogar ohne indirekte Zusicherungen der MARKTGÄNGIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einzelheiten entnehmen Sie bitte den Lizenzbedingungen, die durch Auswahl von [Software licenses] angezeigt werden, und beachten Sie die Bedienungsvorgabe ab dem Ersteinrichtungsmenü dieses Produktes.

Mindestens drei (3) Jahre ab Lieferdatum dieses Produktes stellt Panasonic jeglichen Dritten, die uns über die nachstehend angegebenen Kontaktdaten kontaktieren, gegen eine Gebühr, die unsere Kosten zur physischen Verbreitung des Quelltextes nicht übersteigt, eine vollständige maschinenlesbare Kopie des entsprechenden Quelltextes sowie den zugehörigen Urheberrechtshinweis zur Verfügung, der durch GPL V2.0, LGPL V2.1 oder andere Lizenzen mit einer entsprechenden Verpflichtung abgedeckt wird.

Kontaktinformationen:

[e-mail]

Hinweis zu AVC/VC-1/MPEG-4

Dieses Produkt ist unter der AVC Patent Portfolio License, VC-1 Patent Portfolio License und MPEG-4 Visual Patent Portfolio License für die persönliche Benutzung eines Kunden oder andere Einsätze, bei denen keine Vergütung erzielt wird, zur (i) Verschlüsselung von Videos in Übereinstimmung mit dem AVC-, VC-1- und MPEG-4 Visual-Standard („AVC/VC-1/MPEG-4 Video“) und/oder (ii) zur Entschlüsselung von AVC/VC-1/MPEG-4-Videos, die von einen Kunden im Rahmen einer persönlichen Aktivität verschlüsselt wurden und/oder von einem Videoanbieter stammen, der AVC/VC-1/MPEG4-Videos lizenziert anbieten darf, lizenziert. Für jegliche andere Nutzung wird keine Lizenz gewährt oder impliziert. Weitere Informationen erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten)

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Diese Symbole gelten nur innerhalb der Europäischen Union.

Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Modell- und Seriennummer

Die Modellnummer und die Seriennummer sind auf der hinteren Abdeckung angegeben. Tragen Sie die Seriennummer in den nachstehenden Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf.

Modellnummer Seriennummer

Gemäß Direktive 2004/108/EC, Artikel 9(2)

Panasonic Testing Centre

Panasonic Service Europe, eine Abteilung von Panasonic Marketing Europe GmbH

Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland
