BEDIENUNGSANLEITUNG SBS530-3FCA+ Exquisit

Bedienungsanleitung Side by Side

SBS530-3FCA+

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet—wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

SBS530-3FCA+

DE

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel.[phone] oder gehen Sie auf unsere Homepage: www.ggv-exquisit.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhaltsverzeichnis

1 Umweltschutz....3
2 Gebrauchs- und Sicherheitshinweise 4

2.1 Allgemeine Sicherheitshinweise....4
2.2 Besondere Sicherheitshinweise 5
2.3 Kühlmittel....6

3 Bestimmungsgemäße Verwendung......6
4 Vor der ersten Inbetriebnahme....7

4.1 Aufstellen....7
4.2 Scharnierblende montieren....9

5 Geräteausstattung....9
6 Gerät Anschließen....20
7 Betrieb....22

7.1 Temperatur im Kuhlraum einstellen 22
7.2 Temperatur im Gefrierraum einstellen....23

8 Die Lagerung von Lebensmitteln....23

8.1 Anordnung der Abstellregale....23
8.2 Richtige Lagerung....24

9 Abtauen....26

10 Gerät ausschalten....26
11 Reinigung und Pflege....27

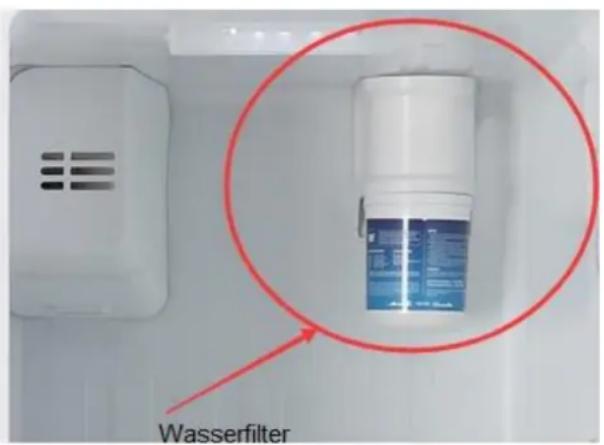

11.1 Filter wechseln....28
11.2 Eiswürfelbehälter reinigen....28

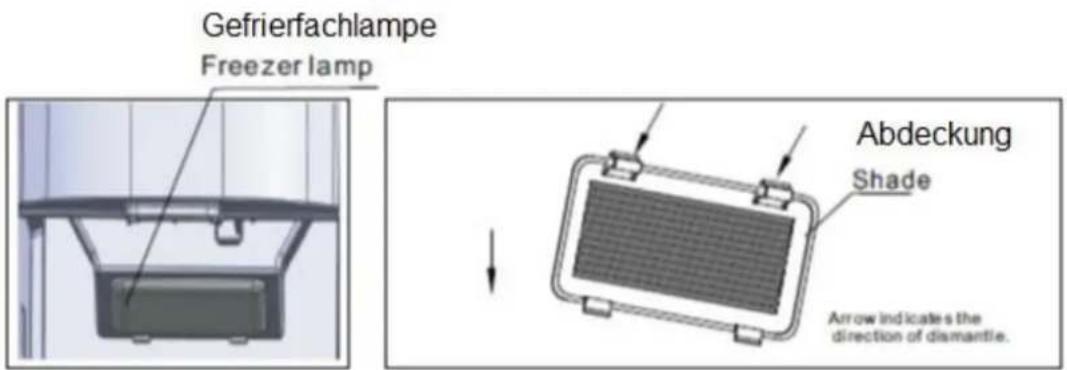

12 Leuchtmittel auswechseln 29
13 Tipps zur Energieeinsparung....30

SBS530-3FCA+ DE

14 Betriebsgeräusche 31
15 Störungen..... Störungsbehebung....32
16 Kundendienst....33
17 Allgemeine Garantiebedingungen 34
18 Technische Angaben....36

1 Umweltschutz

Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2 Gebrauchs- und Sicherheitshinweise

Erklärung der Sicherheitshinweise

GEFAHR

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

- Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

WICHTIG

- Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.

2.1 Allgemeine Sicherheitshinweise

• Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschliessen.
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

GEFAHR

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!

SBS530-3FCA+ DE

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

2.2 Besondere Sicherheitshinweise

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

VORSICHT

Kühlkreislauf nicht beschädigen.

• Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.
• Damit im Falle eines Lecks im Kältemittelkreislauf kein entzündliches Gas Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN378 eine Mindestgrösse von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in ihrer Kühl-Gefrierkombination finden Sie auf dem Typenschild

Vorgehen bei beschädigtem Kühlkreislauf:

• offenes Feuer und Zündquellen unbedingt vermeiden
• den Raum, in dem das Gerät steht, gut durchlüften

3 Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Das Gerät ist nicht zum Einbau geeignet!

WARNUNG

Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

VORSICHT

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

4 Vor der ersten Inbetriebnahme

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen sowie eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

VORSICHT

Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.

Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.

4.1 Aufstellen

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)

SBS530-3FCA+

DE

Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im Kapitel 13.

Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite oder im Geräte hinter der Gemüseschale befindet. Bei den Technischen Angaben ist die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

SN 10 bis 32°C

N 16 bis 32°C

ST 16 bis 38°C

T 16 bis 43°C

Die Luftzirkulation an der Geräterückwand, -seite und –oberkante beeinflusst den Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Tabelle und Zeichnungen.

WARNUNG

Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.

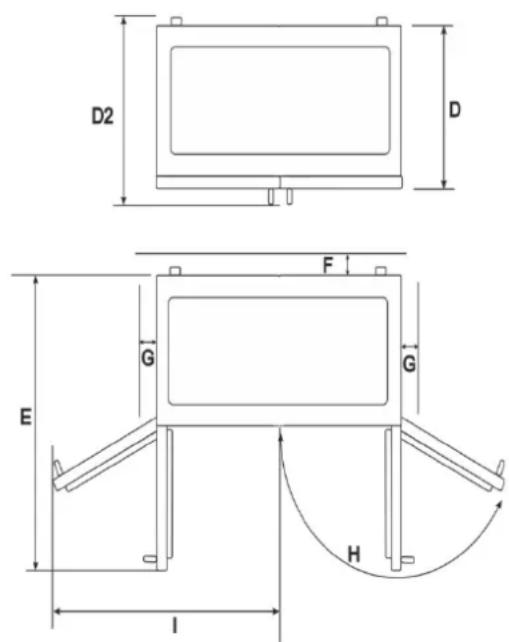

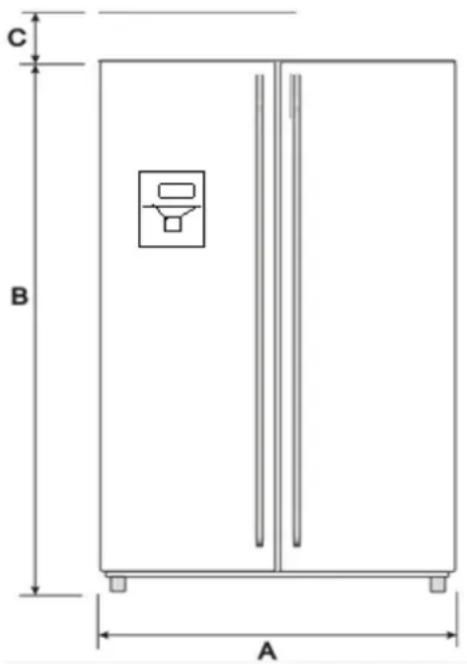

Gerätemaße in mm und Grad

A	B	C	D	E	F	G	H	I
895	1788	300	690	1200	30	100	130	700

D2 = Mit Türgriff

745mm

C B A

Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die oben genannten Abmessungen eizuhalten.

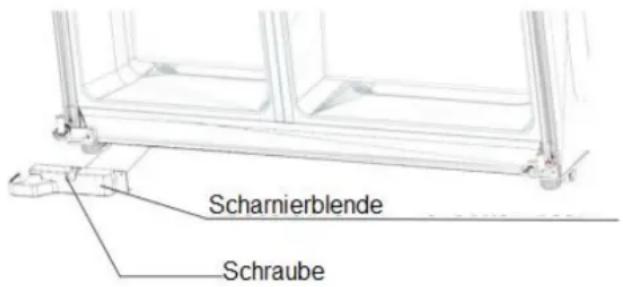

4.2 Scharnierblende montieren

Scharnierblende montieren

Mit der Schraube die Scharnierblende am Gerätesockel befestigen.

Scharnierblende Schraube

5 Geräteausstattung

Lieferumfang

Gefrierraum

Kühlraum

2 Glasabstellregale

3 Glasabstellregale

1 Glasabstellregal über Gefrierfachschublade 1 Glasabstellregal

3 Türfächer 5 Türfächer

Bedienungsanleitung

(je nach Modellvariante sind Abweichungen möglich)

1 Scharnierblende 3 Schrauben

*** Filter NSF42 Kostenpflichtig bei unserem Kundendienst EGS (49 (0)2944-9716791 zu erwerben. ***

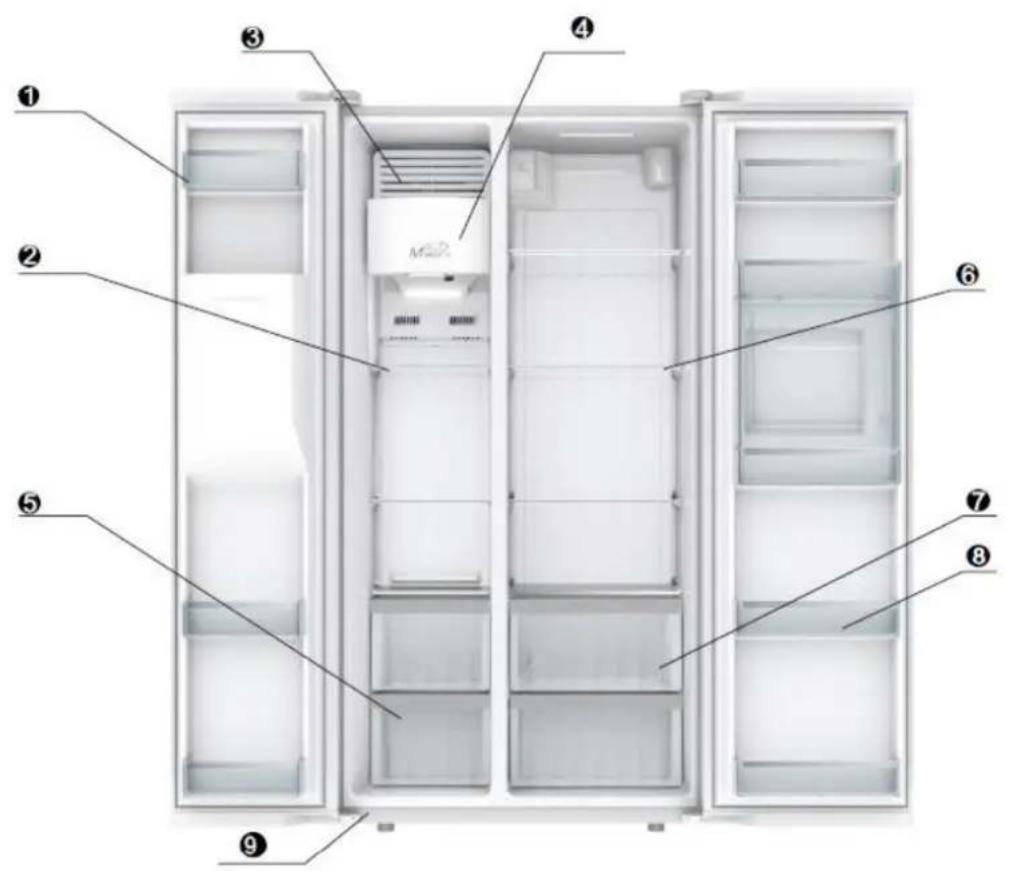

1 Türfach (Gefrieren)
3 Eiswürfelbereiter
4 Eiswürfelbox
5 Gefrierbox
6 Glasablage (Kühlraum)
7 Gemüsebox
8Türfach (Kühlraum)
9 Abdeckung

2 Glasabstellregal (Gefrierraum)

1 Ferienmodus
2 Wasserfilter wechseln
3 Eiswürfel Ein/Aus
4 Eiswürfelproduktion
5 Chrashed-ICE
6 Wasser
7 Türverriegelung

FRZ.TEMP. : Gefrierschrank Temperatureinstellknopf

REF.TEMP.: Kühlschrank Temperatureinstellknopf

MODE.SEL: Optionaler Funktionsknopf

LOCK/UNLOCK:Lock/: Entriegeln / Verriegeln

ICE OFF: Ice-maker On/Off Key Eiswürfelbereiter-Knopf Ein/Aus

DISPENSER:Option Key of Ice Water Wasserspender-Knopf

SBS530-3FCA+

DE

Display Anzeige

Netzstecker einstecken und die vollständige Anzeige erscheint nach 3s auf dem Display folgend mit einem Tonsignal. Der Speichermodus zeigt die Temperatureinstellungen welche vorab Werksseitig eingestellt ist.

Temperatur des Kühlraums und Gefrierraums sind 5°C und -18°C eingestellt. Keine weiteren Funktionen sind voreingestellt.

Der Eiswürfelbereiter ist standardmäßig deaktiviert.

Die Hauptsteuerplatine speichert jede weitere Einstellung.

Erfolgt nach 30s keine Tastenbetätigung oder Türöffnung verdunkelt sich das Display.

Bei jeder Betätigung der Tasten, Kommunikationsstörung, Sensorausfall und Eis-Fehlfunktion und öffnen der Gerätetür, leuchtet das Display auf.

1 Entriegeln / Verriegeln

Die Taste "Entriegeln / Verriegeln" 2 Sekunden gedrückt halten und auf dem

Display leuchtet das Symbol, Die Taste weitere 2 Sekunden gedrückt

halten ist das Display verriegelt und es leuchtet

2 Modus

Modus Taste betätigen um die möglichen Funktionen zu aktivieren:

„Ferienmodus“; Schnell gefrieren“; Schnell kühlen;“Schnell gefrieren – Schnell kühlen; „Schnell gefrieren“; „...“ ; „Ferienmodus“...

Solange auf den Funktionsknopf drücken bis die gewünschte Funktion auf dem Display leuchtet.

Schnell Gefrieren QUICK FRZ. QUICK RIFR. Schnell Kühlen

3 Ferienmodus aktiv: Die Gefrierschranktemperatur liegt bei ca. -18°C und der Kühlraum ist komplett außer Betrieb.

4 Schnellgefrier modus: Die Temperatur im Gefrierfach steigt auf -24^ C und nach 26 Std. schaltet sich diese Funktion automatisch wieder ab und die Gefrierfachtemperatur fällt wieder auf die gespeicherte Temperatur vor aktivierung der Supergefrierfunktion zurück.

5 Schnellkühlen : Der Kühlruam ist bei 2°C eingestellt und schlatet sich nach 150 minunten automatisch wieder ab. Die Kühlraumtemperatur fällt in die bereits gespeicherte Temperatur. (Kühlraumtemperatur auschalten und wieder einschalten, der Superkühlmodus ist gelöscht und die Kühlraumtemperatur ist auf 5°C.

Auf die Taste „FRZ-Temp“ oder REF.Temp“drücken und der Ferienmodus ist ausgeschaltet. Kühraum- und Gefrieraumtemperatur fällt auf die ursprünglich eingestellte Temperatur.

Auf die Taste „FRZ-Temp“ drücken und der Supergefriermodus ist ausgeschaltet. Gefrierfachtemperatur fällt auf die ursprünglich eingestellte Temperatur.

Auf die Taste „REF.-Temp“ drücken und der Superkühlmodus ist ausgeschalet. Kühltemperatur fällt auf die ursprünglich eingestellte Temperatur.

6 2Sek. die Taste „Optionale Funktionen (Mode Set)“ halten, um die eingestellte Gerätetürsignal Funktion zu löschen/einstellen. Bei ersten einschalten des Displays ertönt beim öffnen der Gerätetür ein Signal. Nochmal auf die Taste drücken um das Signal zu löschen .Beim öffnen der Gerätetür ertönt kein Signal, est nach einer Minute ertönt ein Signal.

7 Eiswürfelbereiter Taste aus (Ice Off): Auf diese Taste drücken um dien Eiswürfelbereiter auszuschalten/ einzuschalten.

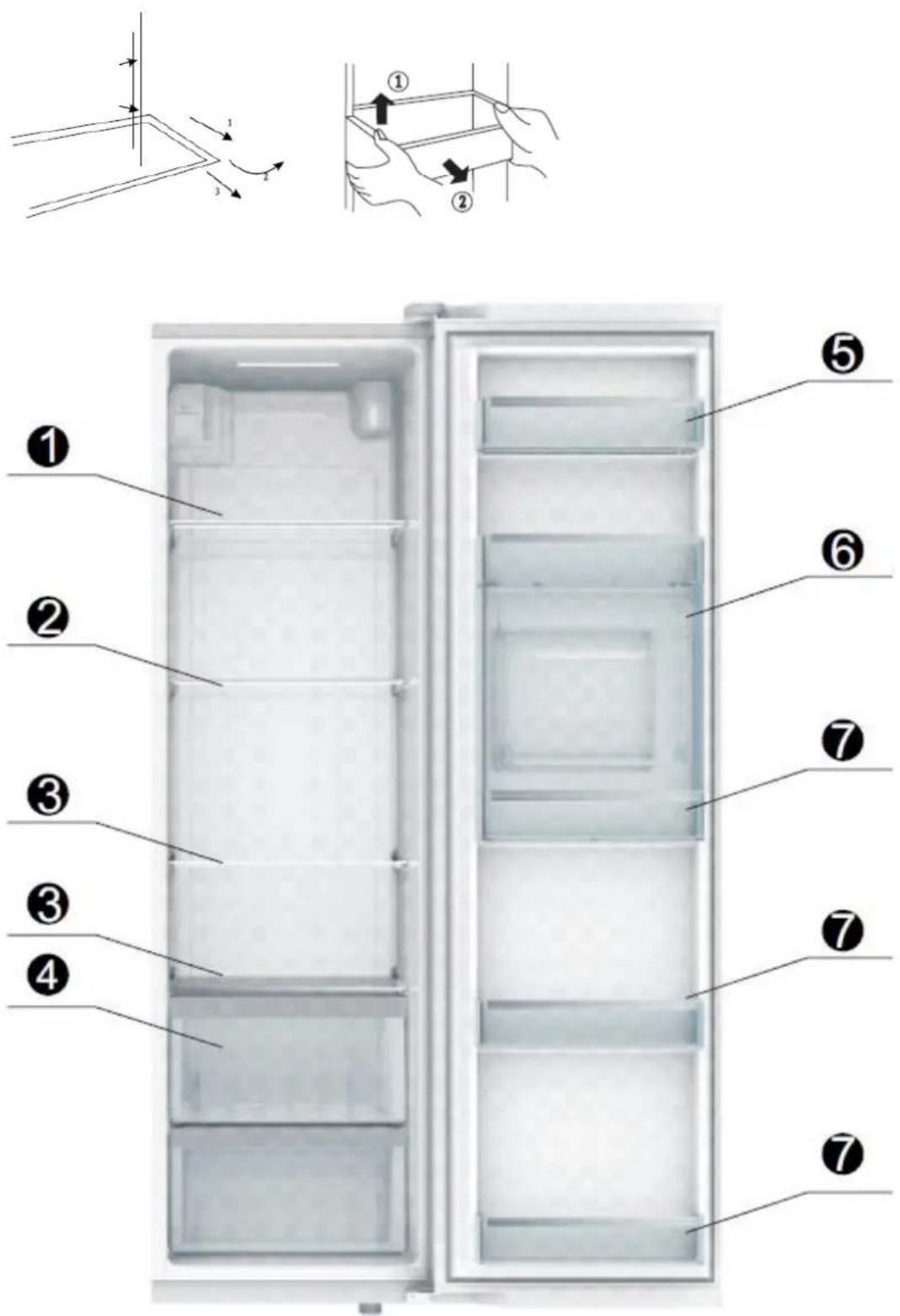

Glasablagen umsetzen

1. Glasablagen anheben udn herausnehmen
2. Galsablagen an neuer Position von oben über die setlichen Halteurngen führen

SBS530-3FCA+

DE

1-3 Glasabstellregale
4 Gemüsefach
5 Oberes Türfach geeignet für Butter und Eier
6 Mittleres Türfach
7 Flaschenfach

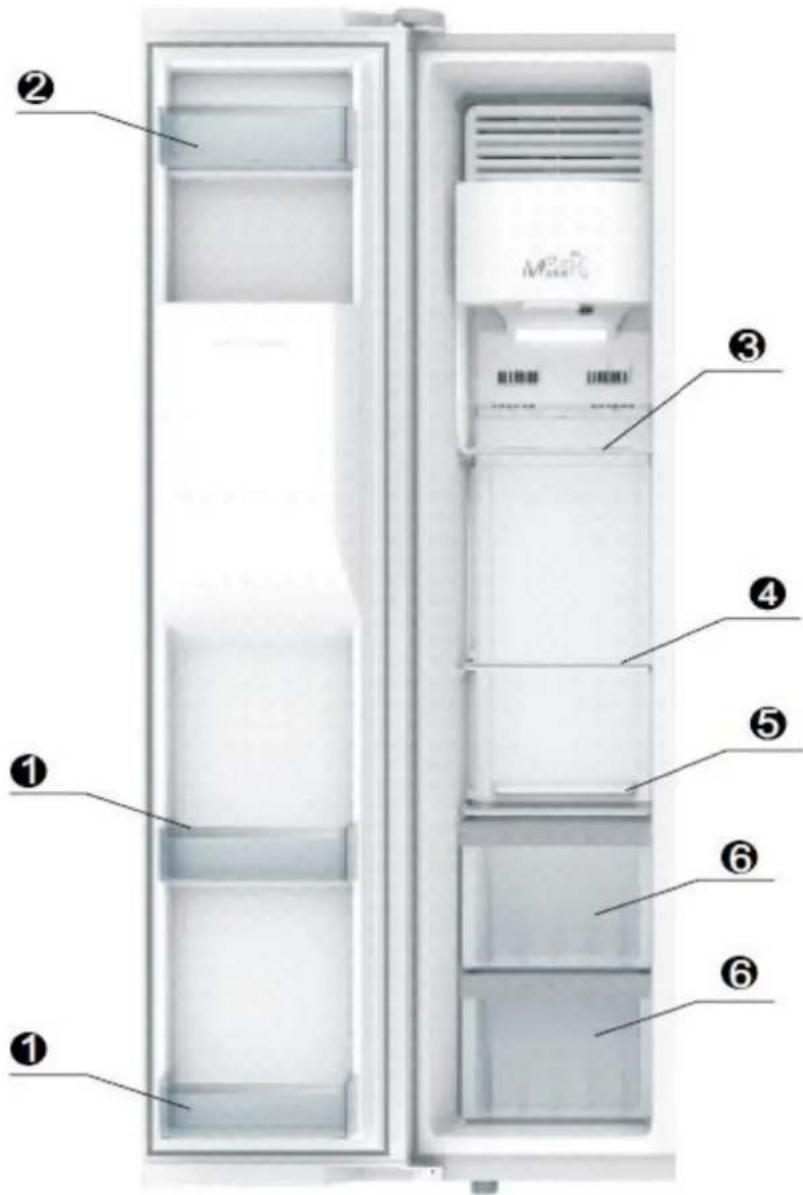

1 2*Sterne Fach
2 Geeignet für bereits gefrorene Lebensmittel
3 Geeignet für bereits gefrorene Lebensmittel wie Fisch, Eis
4 Eiswürfelbereiter dienen zum Herstellen von Eis. Schublade herausziehen und mit Wasser füllen. Nach ca. 1 Stunde an den Knopf drehen. Die Fertigen Eiswürfel fallen in den Behälter (5)
5 Eiswürfelbehälter dienen zum Aufbewahren der Eiswürfel
6 Gefrierschubladen geeignet für verpackten Fisch, Geflügel

WARNUNG

Gefahr durch Stromschlag und Gefahr von Sachschäden!

Vor allen Arbeiten am Wasseranschluss das Gerät vom Stromnetz trennen.

Der Wasseranschluss darf nur von einem sachkundigen Installateur nach den Vorschriften des Sanitärhandwerks und des zuständigen

Wasserwerks vorgenommen werden.

VORSICHT

Gesundheitsgefahr!

Der Wasserfilter filtert nur Schwebstoffe aufs dem Wasser, er tötet keine Bakterien oder Mikroben ab.

Schließen Sie daher das Gerät nur an die Trinkwasserversorgung an.

- Wenn der Eiswürfelbereiter zum ersten Mal in Betrieb genommen wird, benutzen Sie die Eiswürfelproduktion der ersten 6 Stunden nicht.

- Wenn Sie den Wasserspender (Eis oder Kaltwasser) längere Zeit nicht benutz haben, tauschen Sie das Wasser komplett aus.

- Tauschen Sie den Filter regelmäßig aus. –üblicherweise nach längstens 6 Monaten.

Wasseranschluss

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 34 "Zoll Schraubanschluss

Das Gerät an eine Trinkwasserleitung anschließen:

■ Mindestdruck: 1,0 bar
■ Maximaldruck: 8,0 bar.

Wenden Sie sich an ein Sanitärgeschäft, wenn Sie nicht sicher sind, wie man den vorhandenen Wasserdruck prüft.

ACHTUNG

Bei einem Wasserdruck über 5,5 bar muss ein Druckminderventil eingebaut werden, ansonsten besteht die Gefahr von Wasserschäden. Bei einem Wasserdruck unter 1,0 bar ist der Eisbereiter nicht funktionsfähig.

Zum Anschließen der beiliegenden Anschlussleitung sollte der Wasserhahn frei zugänglich sein.

Das Gerät darf nur an eine Kaltwasserleitung angeschlossen werden.

Geschmack und Geruch des Wassers können durch die Installation der beiliegenden Filterpatrone verbessert werden. Beachten Sie in diesem Fall die abweichenden Anschlussbedingungen (siehe Kapitel Wasserfilter).

Hinweis

Nach dem Einschalten des Gerätes kann an der Wasserausgabe Wasser heraustropfen. Nach ca. 24 Stunden, wenn das Gerät seine Betriebstemperatur erreicht hat, hört das Tropfen auf.

HINWEIS

Das Sieb muss jährlich gereinigt werden. Wenn sich im Wasser viele Partikel befinden, das Sieb häufiger reinigen.

HINWEIS

• Wasseranschluss: Das Gerät muss im ausgeschaltet Modus am Wasserhahn angeschlossen sein, um möglichen Stromschlag zu vermeiden.
• Wasseranschluss mit einem Rückschlagventil montieren.
• Die Wasserleitung kann nicht verwendet werden, wenn die Umgebungstemperatur bei unter 0°C liegt.
  • Die Wasserleitung ausdrücklich nur an Kaltwasseranschluss anschließen.
  • Die Wasserleitung im Druckbereich von 30-100 psi (pound/inch) anschließen
• Höherer Druck könnte den Filter beschädigen, niedriger druck würde eine länger Wassereinlassdauer bedeuten und kleinere Eiswürfel

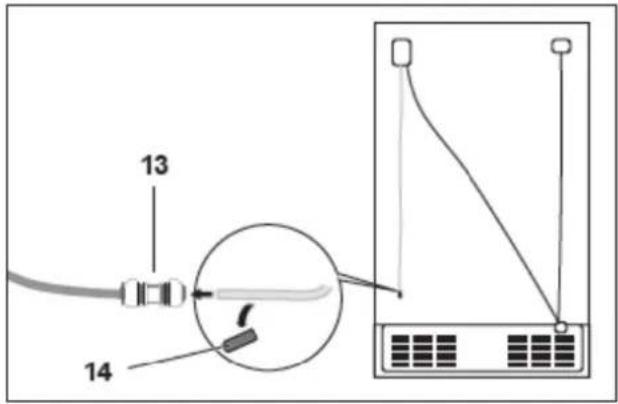

Eiswürfelbereiter/ Chrashed-Ice

1. Das Gerät muss vor dem Wasseranschluss außer Betrieb sein
2. Den Wasserhahn zudrehen

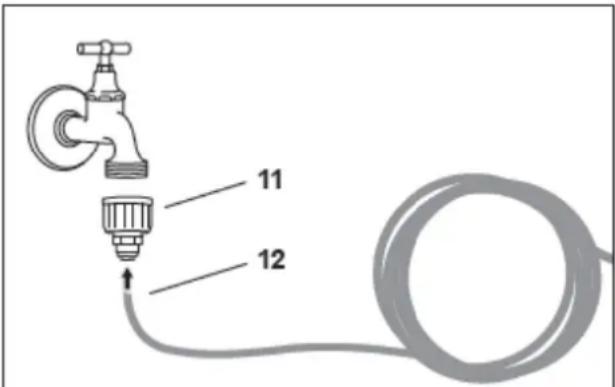

3. Wasserleitung mit dem Wasserhahn verbinden
4. Ggf. Schlauch mit Schellen an der Wand befestigen, um zu verhindern dass jemand darüber stolpert.
5. Wasserhahn vorsichtig aufdrehen, um zu überprüfen ob die Leitung dicht ist.
6. Das Geräte einschalten und Eiswürfeltaste aktivieren. Ca. 48 Std. warten bis die ersten Eiswürfel bereit sind. Gleiche Funktion auch bei Crashed-Ice.
7. Beim Deaktivieren des Eiswürfelbereiters / Crashed Ice immer den Behälter leeren und reinigen. Somit vermeiden Sie ein verklumpen der Eiswürfel.

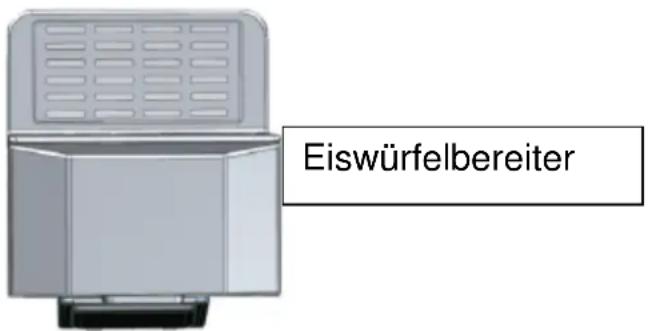

Eiswürfelbereiter

Automatischer Eiswürfelbereiter /Crashed-Ice

Der Eiswürfelbereiter schaltet sich Automatisch ab wenn der Behälter voll mit Eiswürfel oder Chrashed-Ice ist, werden keine weiteren Eiswürfel produziert.

Der automatische Eiswürfelspender arbeitet wenn die nötige Temperatur von mind. 0°C erreicht ist.

HINWEIS

• Bei der Herstellung von Eiswürfel und Crashed-Ice kommt es zu Geräuschen. Das Wasserventil summt, Wasser strömt in die Eisschale /Behälter, das Mahlwerk zerkleinert Eiswürfel oder fertige Eiswürfel fallen in den Eiswürfelbehälter. Diese Geräusche sind normal.
• Es ist möglich, dass die Eiswürfel im Eiswürfelbehälter zusammenkleben. Entnehmen Sie in diesem Fall den Eiswürfelbereiter z.B. durch vorsichtigen Druck mit Hilfe eines Plastik oder Holzlöffels. Weitere Möglichkeiten werden im Abschnitt "Eiswürfelbehälter reinigen" beschrieben.

SBS530-3FCA+ DE

• Wenn im Eiswürfelbehälter nicht genügend Eiswürfel vorhanden sind, können Sie kein Eis entnehmen. Warten Sie in diesem Fall bitte ab, bis weitere Eiswürfel fertig sind.
• Eiswürfelbehälter regelmäßig reinigen, um schlechte Gerüche oder schlechten Geschmack von den Eiswürfeln vorzubeugen.
• Wasser und Eis können Sie nur entnehmen wenn die Tür des Gefrierraums geschlossen ist. Beim Öffnen der Gefrierraumtür ist es nicht möglich Zeitgleich Wasser oder Eiswürfel zu entnehmen.

Wasserspender

• Auf die Taste „Eis/Wasser“ drücken und die Eis/Wasser Symbol leuchtet
• Wenn Sie auf die Wasserspenderplatte drücken kommt kaltes Wasser raus. (siehe Bild unten)
• Bei erst Inbetriebnahme des Gerätes kommt erst Wasser aus dem Wasserspender, wenn der Tank mit Wasser gefüllt ist.
• 3 Minuten lang das Wasser aus dem Wasserspender laufen lassen, damit jegliche Gerüche von Plastik entweichen.
• Für Eiskaltes Wasser, kippen Sie vorab einige Eiswürfel in das Glas hinein.
• Beim betätigen des Wasserspenders sind Geräusche vom Ventil normal.

Gefahr von Lecks und Wasserschäden.

Folgende Punkte beachten:

■ Anschlussleitung nicht knicken.
■ Anschlussleitung gerade abschneiden.
■ Anschlussleitung nicht mit einer Zange abzwicken.
■ Anschlussleitung bis zum Anschlag in die Schraubmuffe und das Rücklaufstopp-Ventil stecken.
■ Schraubmuffe von Hand festziehen. Keine Zange verwenden.
■ Durchflussrichtung des Rücklaufstopp-Ventils prüfen.

Pfeile auf dem Rücklaufstopp-Ventil zeigen die Durchflussrichtung.

1. Anschlussleitung bis zum Anschlag in das Rücklaufstopp-Ventil stecken.
2. Hülle am Rücklaufstopp-Ventil schließen und mit einer Schraube befestigen.
3. Sieb in das Reduzierstück stecken.
   Schraubmuffe am Wasserhahn anschließen.
4. Anschlussleitung bis zum Anschlag in die Schraubmuffe stecken.

5. Anschlussleitung in Schleifen oder Windungen legen, damit das Gerät von der Wand abgerückt werden kann.
   Anschlussleitung kann mit beiliegenden Schellen an der Raumwand befestigt werden.

6. Schlauchende 12 des blauen Adapterschlauchs in den 3/4-Zoll-Schraubanschluss
   11 schieben.

7. 3/4-Zoll-Schraubanschluss 11 handfest an Wasserhahn anschließen.

11 12

1. Verschlusskappe 14 vom weißen Geräteschlauch abziehen.
2. Schlauchende des weißen Geräteschlauchs in die Schlauchkupplung 13 schieben.
3. Ggf. Schlauch mit Schellen an der Wand befestigen, um zu verhindern, dass jemand darüber stolpert.
4. Wasserhahn vorsichtig aufdrehen, um zu überprüfen, ob die Leitung dicht ist.

DE

SBS530-3FCA+

13 14

ACHTUNG

Auf keinen Fall in das Gerät bohren oder schrauben! Wasseranschluss auf Dichtheit prüfen.

WARNUNG

Gefahr durch Stromschlag und Gefahr von Sachschäden!

Vor allen Arbeiten am Wasseranschluss das Gerät vom Stromnetz trennen.

1. Wasserhahn öffnen und kurz warten, bis die Wasserleitungen im Gerät mit Wasser gefüllt sind.
2. Anschlussleitung und alle Verbinder auf Dichtheit prüfen.
3. Gerätetüren öffnen.
4. 3 Schrauben herausdrehen und Sockelleiste abnehmen.
5. Verbinder zur Gefrierraumtür auf Dichtheit prüfen.
6. Sockelleiste ansetzen und mit 3 Schrauben befestigen.

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A- bis 16-A-Sicherung abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild.

WARNUNG

Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden.

Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden.

Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.

7 Betrieb

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“.

7.1 Temperatur im Kuhlraum einstellen

REF. TEMP. 80°C REF.TEMP.

Zum Einschalten der Kühlraumtemperatur auf die Taste REF. TEMP. einmal drücken. Die Anzeige der Kühltemperatur blinkt

Die Taste „REF.TEMP.“ so oft drücken bis die gewünschte Temperatur auf dem Display angezeigt wird.

Erfolgt innerhalb von 5 Sekunden keine weitere Eingabe, stoppt das Blinken und die Einstellung ist gesperrt.

Zur Verfügung stehen die Temperatureinstellungen: „8->7->6->5->4->3->2->8...“

Bei sehr hohen sommerlichen Temperaturen, stellen Sie die Kühlraumtemperatur auf eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten.

Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen.

WICHTIG

Achten Sie darauf, dass der Innenraum in normalen Mengen beladen wird, so dass kein Kühlgut in das Gerät gepresst werden muss.

7.2 Temperatur im Gefrierraum einstellen

Zum Einschalten des Gefrierraums die Taste FRZ.TEMP. einmal drücken. Die Anzeige der Gefrierraumtemperatur blinkt

Die Taste „FRZ.TEMP.“ so oft drücken bis die gewünschte Temperatur auf dem Display angezeigt wird.

Erfolgt innerhalb von 5 Sekunden keine weitere Eingabe, stoppt das Blinken und die Einstellung ist gesperrt.

Zur Verfügung stehen die Temperatureinstellungen: „-16->-17->-18->-19->-20->-21->-22->-23->-24->-16.....“

WICHTIG

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

8 Die Lagerung von Lebensmitteln

8.1 Anordnung der Abstellregale

Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

SBS530-3FCA+

DE

Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

8.2 Richtige Lagerung

Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:

Nur einwandfreie Lebensmittel verwenden.

Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden.

Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und –Folien welche für Lebensmittel geeignet sind
• Spezielle Hauben aus Kunststoff mit Gummizug
• Aluminiumfolie

Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.

Aufbewahren von Nahrungsmitteln und Getränken

Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken.

• Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und Gemüse in der Gemüseschale.
• Obst und Gemüse sollte gereinigt und im Gemüsefach aufbewahrt werden.
• Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten gut eingepackt im Gerät aufbewahrt werden.
• Lagern Sie frisches Fleisch (alle Arten) bitte nur gut verpackt in Schutzfolie im Gerät und maximal 1 bis 2 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.
• Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die Gewürze enthalten). Gekochte Nahrungsmittel und kalte Gerichte usw. müssen gut abgedeckt sein und können in einer beliebigen Position im Gerät aufbewahrt werden.
• Stellen Sie warme Lebensmittel erst nach dem Abkühlen in den Kühlschrank.
• Nahrungsmittel so in den Kühlschrank stellen, dass die Luft frei im Fach zirkulieren kann.
• Stellen Sie Flaschen in das Flaschenfach in der Innentür. Nicht zu schwere Flaschen in das Flaschenfach stellen, das Fach könnte sich von der Tür lösen.

WARNUNG

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!

Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.

VORSICHT

• Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
  • EXPLOSIONSGEFAHR!
• Lagern Sie keine Plastikflaschen im Gefrierfach.
• Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

• Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
  • GEFRIERVERBRENNUNGSGEFAHR!

• Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.

• Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind.
• Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.

Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel

Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat. Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol *** für beides geeignet sind.

Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.

Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.

Zum Eingefrieren nicht geeignet sind u.a.

- Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise

Frische Lebensmittel sind in der untersten Schublade einzufrieren.

9 Abtauen

Kühlraum

No Frost-System

Gefrierteil manuell

No Frost System

10 Gerät ausschalten

Zum Abschalten des Gerätes den Netzstecker aus der Steckdose ziehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel entnehmen.
• Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
• Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

- WICHTIG

- Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht verpackt und transportiert werden muss.

11 Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

	WARNUNGDas Gerät darf während der Reinigung nicht am STROMNETZ angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungs-Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen.
	WARNUNGDas Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!Heißer Dampf kann zu Schäden an Kunststoffteilen führen.Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

WICHTIG

• Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
• Keine scheuernden Reinigungsmittel verwenden.

Kühlraum reinigen

1. Netzstecker aus der Steckdose ziehen.
2. Kühlgut herausnehmen und in einen kühlen Raum stellen.
3. Frischkühlfächer, Tür- und Glasablagen herausnehmen und in lauwarmem Wasser mit etwas Spülmittel reinigen.

SBS530-3FCA+ DE

1. Zur Vorbeugung gegen Schimmelpilze ist auch der Zusatz von Essig geeignet. (Reinigungssessig, Haushaltsessig oder Essigessenz).
2. Mit klarem Wasser nachwischen.
3. Trocken wischen und die Tür zum Lüften noch einige Zeit offen lassen. Ablagen und Fächer wieder einsetzen.
4. Kühlgut wieder einlegen, und Netzstecker in die Steckdose stecken.
5. Taste so oft drücken, bis in der Anzeige das Symbol erscheint.
6. Sobald eine Temperatur von +6 °C im Kühlraum erreicht ist, Taste so oft drücken, bis die gewünschte Kühlraumtemperatur angezeigt wird.

Gefrierraum reinigen

11.1 Filter wechseln

Wenn das folgende Symbol auf dem Display leuchtet, Filter wechseln. Der Filter (Bezeichnung NSF42). Filter bei unserem Kundendienst bestellen (Kostenpflichtig)

Wasserfilter

• Beim herausdrehen des Filters kann es tropfen. Stellen Sie einen kleinen Auffangbehälter darunter.
• Den alten Filter linksrum drehen und entsorgen.
• Den neuen Filter eindrehen (rechtsrum)

11.2 Eiswürfelbehälter reinigen

Es kann sein, dass die Eiswürfel im Eiswürfelbehälter verklumpt sind oder aus anderen Gründen den Auslass blockieren. In diesem Fall wir es nötig, den Eiswürfelbehälter zu reinigen bzw. die Blockade zu beseitigen.

• Taste Ice Off drücken, um den Eisbereiter zu sperren.
• Netzstecker ziehen
• Eiswürfelbehälter leicht anheben und waagerecht herausziehen

SBS530-3FCA+

DE

• Ggf. vorhandene Eiswürfel im Abfluss entsorgen. Behälter mit lauwarmem Wasser reinigen
• Eiswürfelbehälter wieder einsetzen
• Tür des Gefrierraums schließen
• Netzstecker wieder einstecken
• Taste Ice Off drücken, um den Eisbereiter zu entsperren

12 Leuchtmittel auswechseln

WARNUNG

Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen.

Leuchtmitteldaten: 220-240V, 4W LED max.

• Zum Auswechseln des Leuchtmittels die Abdeckung Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen.
  • Defektes Leuchtmittel auswechseln.
• Lampenabdeckung wieder einsetzen und Schraube eindrehen.
  • Gerät wieder einschalten.

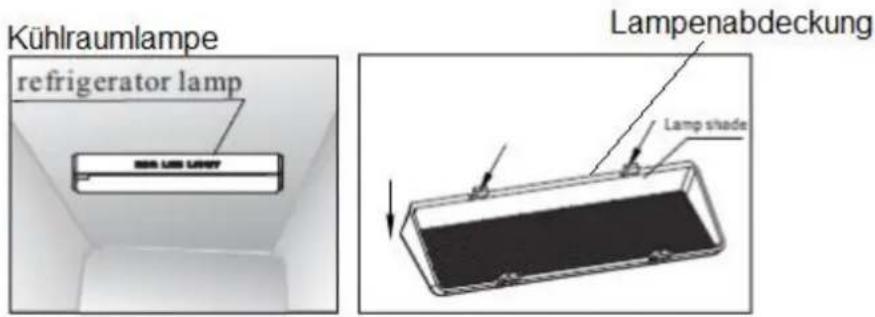

Kühlraumlampe refrigerator lamp Lampenabdeckung Lamp shade

Gefrierfachlampe Freezer lamp Abdeckung Shade Arrow indicates the direction of diamantle.

SBS530-3FCA+

DE

13 Tipps zur Energieeinsparung

Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken. Beachten Sie dazu auch die Abstandsmaße unter Kapitel „Aufstellen“.

Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.

Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.

Um einen größeren Stauraum zu erhalten (z.B. bei großem Kühl-/Gefriergut) können die mittleren Schubladen entfernt werden. Die oberen und unteren Schubladen und Ablagen sollten bei Bedarf als letzte herausgenommen werden.

Ein gleichmäßig gefülltes Kühl- Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühl-/Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.

Lassen Sie Gefrorenes im Kühlschrank auftauen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.

Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes öffnen und korrekt geschlossene Türen senken den Energiebedarf.

Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.

Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.

14 Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Vibrieren des Gitters oder der Röhren	Prüfen Sie, ob Gitter und Röhren richtig befestigt sind.
	Flaschengeräusche	Lassen Sie einen Sicherheitsabstand zwischen den Flaschen und anderen Behältern

15 Störungen..... Störungsbehebung

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
1. Innenbeleuchtung funktioniert nicht, aber Kompressor läuft.	Das Leuchtmittel ist defekt.	Wechseln Sie das Leuchtmittel aus (siehe Kapitel 12).
2. Es steht Wasser im Gerät	Der Wasserabflusskanal ist vollständig geschlossen.	Reinigen Sie den Wasserabflusskanal und das Abflussrohr
3. Die Kühlgruppe läuft zu häufig an und zu lange	- Sie haben die Gerätetür zu oft geöffnet.- Die Luftzirkulation um das Geräte ist behindert	- Öffnen Sie nicht unnötig die Tür- Lassen Sie die Umgebung des Gerätes frei
4. Das Gerät kühlt nicht.	-Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt-Der Temperaturregler stellt auf “0”- Umgebungstemperatur zu niedrig-- Seitenwand sehr warm (nur für Modelle mit eingeschäumten Verflüssiger)	- Prüfen Sie, ob, gibt die Stromversorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der Steckdose steckt- Stellen Sie den Temperaturregler richtig ein.- Siehe Kapitel 7.1- Umgebungstemperatur zu hoch. Kein Fehler. Der Verflüssiger gibt die warme Luft an die Umgebung ab. Wenn die Umgebungs-temperatur zu warm ist kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist kühlt das Gerät wieder normal. Halten Sie unbedingt die Abstände gem. Kapitel „Aufstellen“ ein.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

16 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

E-Mail: [e-mail]

(Reparaturauftrage können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• 1 Modell
• 2 Version
• 3 Batch
  • 4 EAN

Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

17 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: [phone]

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

18 Technische Angaben

Modell	SBS530-3FCA+
Typ I (Anzahl der Temperaturregler)	1
Abtauen Kühlen	Automatisch
Abtauen Gefrieren	Manuell
Lampenleistung [W]	4
Elektrischer Anschluss [V/Hz]	220-240 / 50
Leistungsaufnahme [W]	145
Stromaufnahme [A]	1.00
Gewicht netto [kg]	108
EAN Nr. [Farbe Weiss]	4016572019148
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

*Technische Änderungen vorbehalten.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien

des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten*

Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke Exquisit
Modell SBS 530-3 FCA+
Kategorie 1) 7
Energieeffizienzklasse 2) A+
Jährlicher Energieverbrauch 3) kWh/Jahr 419
Nutzinhalt gesamt I 504
Nutzinhalt Kühlfach I 341
Nutzinhalt Gefrierfach		144
Sternekennzeichnung 4)		4 * / 2 *
Frostfrei		Ja
Lagerzeit bei Störung	h	7
Gefriervermögen	kg/24h	10
Klimaklasse 5)		SN~T
Luftschallemissionen	dB(A) re1pW	43
Bauart		Standgerät

1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach, 6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

2) A+++ (höchste Effizienz) bis D (geringste Effizienz)

3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6^ C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12^ C nicht überschreitet.

Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.

Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

*** Messung Energieverbrauch ohne Schubladen ***
